Как прозвонить транзистор: подробная инструкция по прозвонке

Содержание:

Работоспособность любой электрической схемы зависит от исправности отдельных ее элементов а также от правильности сборки. Транзистор является крайне распространенным радиоэлементом и любой радиотехник должен знать как прозвонить транзистор. Само тестирование начинается с определения его типа, модели. Проверка может отличаться от их разновидности и иметь некоторые особенности.

В данной статье будут описаны все нюансы проверки транзистора, какие приборы и оборудование для этого потребуется. В качестве дополнения материал содержит несколько видеоматериалов с подробным практическими уроками, а также одна статья, подробно описывающая весь этот процесс.

Проверка транзистора.

Почему не работает транзистор

Наиболее вероятные причины, по мнению специалистов, выхода из строя триода в схеме следующие:

• когда пропадает (обрывается) один из переходов;
• пробой перехода;
• пробой на одном из участков эмиттера или коллектора;
• потеря мощности полупроводниковым прибором в работе;
• визуальные повреждения выводов транзистора.

Признаки, по которым можно определить визуально поломку триода в схеме: потемнение или изменение первоначального цвета полупроводникового прибора, изменение его формы «выпуклость», наличие черного пятна.

Как проверить транзисторКак проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов.

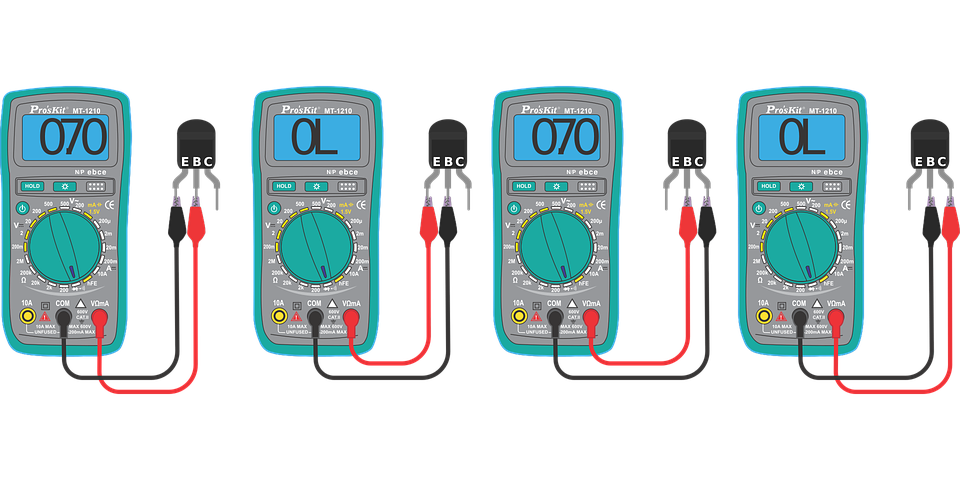

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом. Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

• База – Эмиттер (BE): соединение должно вести себя как диод и
  проводить ток только в одном направлении.
• База – Коллектор (BC): соединение должно вести себя как диод и
  проводить ток только в одном направлении.
• Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.

Классификация транзисторов.

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.

Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

[stextbox id=’info’]Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.[/stextbox]

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов. Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода. Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом. Делая вывод из всех замеров, база располагается на правом выводе.

Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

• соединение «база-коллектор» должно проводить электрический ток в одном направлении;
• соединение «база-эмиттер» проводит электрический ток в одном направлении;
• соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Методы проверки различных транзисторов.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

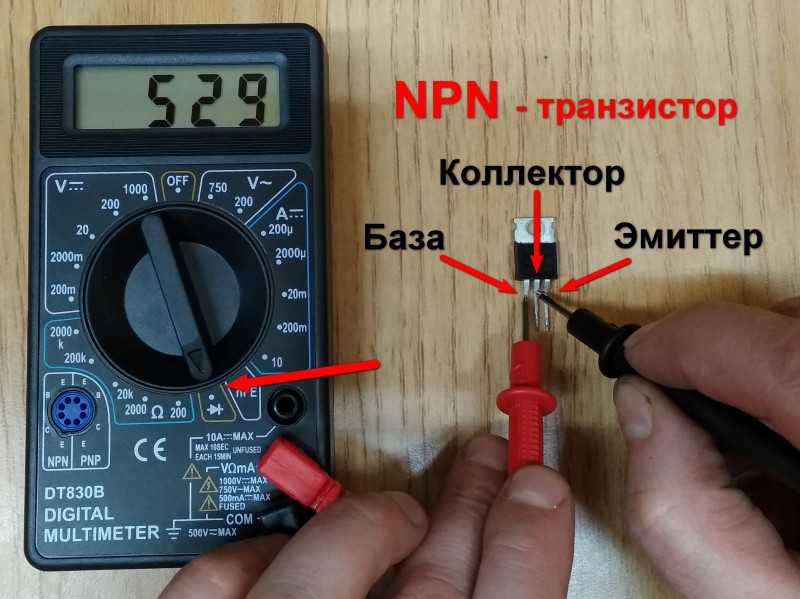

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Материал в тему: все о переменном конденсаторе.

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно. Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE.

Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31. Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры.

Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Проверка транзистора.

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный.

Первый образует канал управления, а второй – силовой канал. Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

[stextbox id=’info’]Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым. [/stextbox]

Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом. Теперь необходимо убедиться в функциональности транзистора.

Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору.

На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления. Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства.

Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору. Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.  Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

1. Необходимо снять с транзистора статическое электричество.
2. Переключить измерительный прибор в режим проверки полупроводников.
3. Подключить красный щуп к разъему прибора «+», а черный «-».
4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время.

Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения. Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального.

Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную. Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра.

Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Подключения транзистора к тестеру

Заключение

Рейтинг автора

Написано статей

Более подробно о способах проверки транзисторов можно узнать  из статьи Как проверить полевой транзистор. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.katod-anod.ru

www.morflot.su

www.karpsy.ru

www.remoo.ru

Предыдущая

ПрактикаСпособы проверки транзисторов на работоспособность

Следующая

ПрактикаКак проверить полевой транзистор

как проверить транзистор при помощи мультиметра

• О транзисторе
• Проверка работоспособности транзистора
• Признаки неисправного транзистора
• Определение цоколевки транзистора

В этой статье, мы расскажем вам, как проверить транзистор мультиметром. Наверняка многим из вас хорошо известно, что большинство мультиметров имеют в своём арсенале, специальное гнездо, но не в любой ситуации использование гнезда удобно и оптимально. Так для того, чтобы подобрать несколько элементов, имеющим одинаковый коэффициент усиления, использование гнезда вполне оправданно, а для выявления работоспособности транзистора, вполне достаточно воспользоваться тестером.

о транзисторе

Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.

Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления. Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N. На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход. Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.

Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода.

В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.

Проверка работоспособности транзистора

Подключаем на базу транзистора, плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение

Затем минусовым щупом подключаем к выводу эмиттера и измеряем.

Если переходы транзистора не пробиты, то падение напряжения на  коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.

Теперь произведём обратное измерение коллекторного и эмиттерного перехода. Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.

Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует. Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства, при этом во многих случаях можно обойтись и без выпаивания его из платы. Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением. Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.

Признаки неисправного транзистора

Теперь мы знаем, как определить рабочий транзистор, а как проверить транзистор мультиметром и узнать, что он не рабочий? Тут тоже всё достаточно легко и просто. Первая неисправность элемента, выражается в отсутствии падения напряжения или в бесконечном большом сопротивлении, прямого и обратного p-n перехода. То есть, при прозвонке прибор показывает «1». Это обозначает, что измеряемый переход в обрыве и элемент не рабочий. Другая неисправность элемента, выражается в наличии большого падения наряжения на полупроводнике (прибор при этом как правило пищит), или около нулевом значении сопротивления прямого и обратного p-n перехода. В таком случае пробита внутренняя структура элемента (короткозамкнута), и он не рабочий.

Определение цоколевки у транзистора

Теперь давайте научимся определять, где у транзистора находится база, эмиттер и коллектор. В первую очередь начинают искать базу элемента. Для этого включаем мультиметр в режим прозвонки. Положительный щуп закрепляем на левую ножку, а минусовым последовательно производим измерение на средней и правой ножке.

Мультиметр нам показал «1» между левой и средней ножкой, а между левой и правой ножкой показания составили 555 мВ.

Пока эти измерения не дают нам возможности, сделать какие-либо выводы. Двигаемся вперёд. Закрепляемся плюсовым щупом на средней ножке, а минусовым последовательно производим измерение на левой и правой ноге.

Тостер показал значение равное «1» между левой и средней ногой, и 551 мВ, между средней и правой ногой.

Эти измерения, тоже не дают возможности сделать вывод и определить базу. Двигаемся дальше. Закрепляем плюсовой щуп на правой ноге, а минусовым щупом по очереди закрепляем среднюю и левую ногу, при этом производим измерения.

В ходе измерения мы видим, что величина падения напряжения между правой и средней ножкой равна единице, и между правой и левой ножкой тоже равно единице (бесконечность). Таким образом, мы нашли базу транзистора, и она находиться на правой ноге.

Теперь нам осталось определить, на какой ноге коллектор, а на какой эмиттер. Для этого прибор следует переключить в измерение сопротивления 200 кОм. Измеряем на средней и левой ноге, для чего закрепим щуп с минусом на правой ноге(база), а плюсовой по очереди будем закреплять на средней ноге и левой, при этом проводя измерения сопротивления.

Получив измерения мы видим, что на левой ноге R=121,0 кOм, а на средней ноге R=116.4 кOм. Следует запомнить раз и навсегда, если вы будете в дальнейшем проверять и находить эмиттер и коллектор, что сопротивление коллекторного перехода в любых случаях меньше, чем сопротивление эмиттера.

Подведём итоги наших измерений:

1. Измеряемый нами элемент имеет p-n-p структуру.
2. Нога базы, расположена справа.
3. Нога коллектора, расположена в середине.
4. Нога эмиттера находится слева.

Пробуйте и определяйте работоспособность полупроводниковых элементов, это ведь очень легко!

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Проверка транзистора цифровым мультиметром

Редакция

Некоторые неисправности, которые могут возникнуть в цепи, и сопутствующие симптомы показаны на рисунке ниже. Симптомы проявляются в виде неправильных измеренных напряжений. Если транзисторная схема работает неправильно, рекомендуется убедиться, что VCC и заземление подключены и работают. Простая проверка в верхней части резистора коллектора и на самом коллекторе быстро установит, присутствует ли VCC и нормально ли проводит транзистор, находится ли он в состоянии отсечки или насыщения.

Если он находится в состоянии отсечки, напряжение коллектора будет равно VCC; если он находится в состоянии насыщения, напряжение коллектора будет близко к нулю. Еще одно неверное измерение можно увидеть, если на пути коллектора есть обрыв. Термин с плавающей запятой относится к точке в цепи, которая электрически не связана с землей или «твердым» напряжением. Обычно очень малые и иногда флуктуирующие напряжения в диапазоне от мВ до низких мВ обычно измеряются с плавающей запятой. Неисправности на рисунке ниже являются типичными, но не представляют все возможные неисправности, которые могут возникнуть.

Проверка транзистора с помощью цифрового мультиметра

Цифровой мультиметр можно использовать как быстрый и простой способ проверить транзистор на наличие открытых или коротких переходов. Для этого теста вы можете рассматривать транзистор как два диода, подключенных, как показано на рисунке ниже, для транзисторов npn и pnp. Переход база-коллектор — это один диод, а переход база-эмиттер — другой.

Хороший диод будет показывать чрезвычайно высокое сопротивление (или обрыв) при обратном смещении и очень низкое сопротивление при прямом смещении. Неисправный открытый диод будет показывать чрезвычайно высокое сопротивление (или открытый) как для прямого, так и для обратного смещения. Неисправный закороченный или резистивный диод будет показывать нулевое или очень низкое сопротивление как для прямого, так и для обратного смещения. Обрыв диода является наиболее распространенным типом неисправности. Поскольку p-n-переходы транзистора, по сути, являются диодами, применяются те же основные характеристики.

Положение для проверки диодов цифрового мультиметра

Многие цифровые мультиметры (DMM) имеют положение для проверки диодов, которое обеспечивает удобный способ проверки транзистора. Типичный цифровой мультиметр, как показано на рисунке ниже, имеет небольшой символ диода, обозначающий положение функционального переключателя. Если выбран тест диодов, прибор обеспечивает внутреннее напряжение, достаточное для прямого и обратного смещения транзисторного перехода.

Если транзистор исправен

На рисунке (а) красный (положительный) вывод измерителя подключен к базе npn-транзистора, а черный (отрицательный) вывод подключен к эмиттеру для прямого смещения перехода база-эмиттер. Если переход в порядке, вы получите показание примерно от 0,6 В до 0,8 В, при этом 0,7 В является типичным для прямого смещения. На рисунке (b) выводы переключаются на переход база-эмиттер с обратным смещением, как показано . Если транзистор работает правильно, вы обычно получаете индикацию OL. Только что описанный процесс повторяется для перехода база-коллектор, как показано на рисунках (c) и (d). Для транзистора pnp полярность выводов измерителя меняется на противоположную для каждого теста.

Когда транзистор неисправен

Когда транзистор вышел из строя с открытым переходом или внутренним соединением, вы получаете показания напряжения разомкнутой цепи (OL) как для условий прямого, так и для обратного смещения для этого перехода, как показано на рисунке (а). Если соединение закорочено, счетчик показывает 0 В как при прямом, так и при обратном смещении, как указано в части (b). Некоторые цифровые мультиметры имеют на передней панели тестовое гнездо для проверки транзистора hFE (β _DC ) значение. Если транзистор неправильно вставлен в гнездо или если он не работает должным образом из-за неисправного соединения или внутреннего соединения, типичный измеритель будет мигать 1 или отображать 0. Если значение β

DC в пределах нормального диапазона для отображается конкретный транзистор, устройство работает нормально. Нормальный диапазон β _DC можно определить из таблицы данных.

Проверка транзистора с помощью функции измерения сопротивления

Цифровые мультиметры, у которых нет положения для проверки диода или разъема hFE, можно использовать для проверки транзистора на наличие разомкнутых или закороченных переходов, установив функциональный переключатель в положение OHMs. Для проверки прямого смещения хорошего p-n перехода транзистора вы получите значение сопротивления, которое может варьироваться в зависимости от внутренней батареи измерителя. Многие цифровые мультиметры не имеют достаточного напряжения в диапазоне омов для полного прямого смещения перехода, и вы можете получить показания от нескольких сотен до нескольких тысяч ом.

При проверке обратного смещения исправного транзистора на большинстве цифровых мультиметров вы получите индикацию выхода за пределы диапазона, поскольку обратное сопротивление слишком велико для измерения. Индикацией выхода за пределы диапазона может быть мигающая 1 или отображение тире, в зависимости от конкретного цифрового мультиметра.

Несмотря на то, что вы можете не получить точных показаний прямого и обратного сопротивления на цифровом мультиметре, относительных показаний достаточно, чтобы указать на правильно функционирующий переход PN транзистора. Индикация выхода за пределы диапазона показывает, что обратное сопротивление очень велико, как и следовало ожидать. Показание от нескольких сотен до нескольких тысяч Ом для прямого смещения указывает на то, что прямое сопротивление мало по сравнению с обратным сопротивлением, как и следовало ожидать.

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Категории Основы электроники, электронные устройства и схемы

2023 © Воспроизведение без явного разрешения запрещено. – Курсы PLC SCADA – Сообщество инженеров

Неразрушающий тестер транзисторов, март 1971 г. Popular Electronics

Март 1971 г. Популярная электроника Оглавление Восковая ностальгия и изучение истории ранней электроники. См. статьи из Популярная электроника, опубликовано с октября 1954 г. по апрель 1985 г. Настоящим признаются все авторские права.

Раньше просто почти каждый мультиметр имел встроенный тестер диодов и транзисторов, не было многое – во всяком случае – доступно для любителя. Некоторые из тестовых наборов вакуумных трубок, как мои 1961 винтаж Б&К Дайна-Квик Модель 650, на удивление, имеет разъемы для проверки диодов и транзисторов.

Этот статья для “неразрушающего” типа – в отличие от популярного “разрушающего” тип – самодельный тестер транзисторов, появившийся в выпуске Popular Electronics за 1971 год. журнал. Он может определять PNP и NPN, измерять коэффициент усиления по постоянному току и ток утечки. Тестер также проверит целостность диода. Также есть бонус «Parts Talk». комикс на странице без дополнительной оплаты.

Проверьте или подберите транзисторы и диоды

Джон Л. Кейт

Покупка излишков транзисторов или транзисторов по выгодной цене немного напоминает покупку свиньи в тычок. Особенно, если вы приобретете одну из тех так называемых «компьютерных плат», к которым подключено несколько транзисторов, обычно немаркированных. Вы можете получить некоторые действительно высококачественные, дорогие юниты – некоторые другие могут оказаться совершенно бесполезными. По большей части, транзисторы, находящиеся в рабочем состоянии, могут быть использованы экспериментатором с пользой, при условии, что он может рассортировать их по типам и идентифицировать их параметры. Это может конечно, с помощью хорошего прибора для проверки транзисторов, но не у всех есть такой так что простой тестер транзисторов, описанный здесь, очень удобен и экономит время. и деньги.

Тестер транзисторов можно использовать для проверки транзисторов NPN или PNP и будет измерять утечку до 10 мкА и ток коллектора до 10 мА. Вы можете измерить I _CO , I _C (с 20 или 100 мкА базового тока), I _CEO , I _CES и I _EO (определения см. на врезке). Диоды также могут проверить, соединив их между выводами коллектора и эмиттера тестируемого разъем. Тестер также полезен для проверки двух транзисторов, которые должны быть согласованы. для конкретного приложения.

Тестер разработан таким образом, что он может проверять практически любой тип транзистора. и не может повредить устройство независимо от положения переключателя или того, как транзистор подключается к тестовому разъему.

Рис.  1. Все основные параметры транзистора можно проверить с помощью этот тестер, поскольку новая схема позволяет проводить измерения от 10 микроампер до 10 миллиампер.

Список деталей

Все компоненты, кроме аккумулятора, установлены спереди панель. Мелкие детали, такие как резисторы. конденсаторы и диоды припаяны напрямую к двум переключателям.

Два параллельных резистора используются для создания шунта счетчика резистор (R5) для того, чтобы получить требуемое значение сопротивления. И снова компоненты монтируются непосредственно на клеммы счетчика.

Строительство. Как видно на фотографиях, прототип был встроен в обычный пластиковый ящик со всеми компонентами, кроме батарей монтируется на крышке и с двухточечной проводкой. Схема показана на рис. 1.

Внутреннее сопротивление движения измерителя является неотъемлемой частью цепи. Суммарное сопротивление мультиметра, R5 и R4 должно быть 12 000 Ом. Значение R4 должен быть выбран так, чтобы получить это значение как можно ближе. С измерителем указано в перечне деталей, сопротивление R4 должно быть около 11 000 Ом. Это обеспечивает полное сжатие и, с цепью D1 и R6, обеспечивает полное чтение 10 мА.

Операция. Вставьте проверяемый транзистор в контрольную панель, поместите S1 либо на I _C1 , либо на I _C2 и нажмите кнопочный переключатель С3. Счетчик должен отклоняться вверх по шкале, когда S2 находится в правильном положении. Позиция переключателя для отклонения вверх по шкале определяет, является ли транзистор NPN или ПНП.

Чтобы проверить коэффициент усиления по постоянному току (H _FE ) транзистора, поместите S1 на любой I _C1 или я _C2 , нажмите S3 и обратите внимание на показания счетчика. Затем определите выигрыш из таблицы преобразования. Обратите внимание, что позиция I _C1 предназначена для базы ток 20 мкА, в то время как позиция I _C2 обеспечивает базовый ток 100 мкА. Коэффициент усиления различен для разных базовых токов. Остальные четыре позиции S1 предназначены для проверки токов утечки. Очевидно, что чем меньше утечки в любом случае, лучше. В этих тестах счетчик показывает прямо в микроамперах.

Для проверки диода подключите его между выводами эмиттера и коллектора тестируемого гнездо и поместите S1 в положение I _C1 или I _C2 . Депрессия S3 и запишите показания счетчика, когда S2 находится в положениях NPN и PNP. В идеале, в одном положении счетчик должен показывать полную шкалу и не должен показывать в другом положении-указывая, что диод проводит в одном направлении, а не другой. Чем меньше соотношение между двумя показаниями, тем хуже диод.

---

Определения параметров

I _CEO – Токосъемник с открытой базой. Полярность приложенного напряжение таково, что переход коллектор-база смещен в обратном направлении.

I _CES – Ток утечки коллектора при коротком замыкании базы на эмиттер.
