Как работает фотореле для уличного освещения: Устройство и виды фотореле

Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

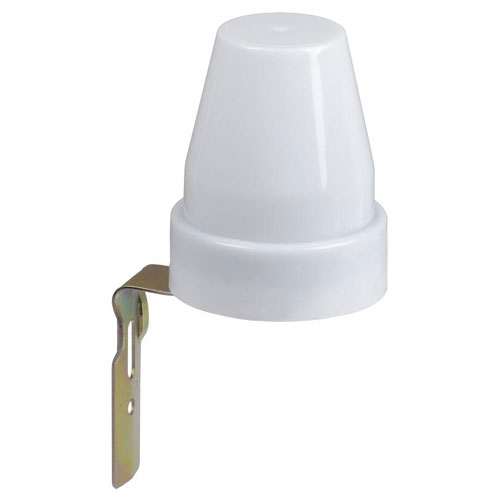

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21. 00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения – пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

Шаг 3: Схема подключения реле

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

• Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
• Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
• Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где “земля” подключается через распределительную коробку непосредственно к лампе, минуя прибор.

Оцените статью: Поделитесь с друзьями!

Фотореле для уличного освещения

Содержание статьи

Чтобы разобраться, как работает фотореле, необходимо понять принцип работы этого регулятора освещения. Работа устройства основана на замыкании контактов при недостаточном количестве проходящих через датчик световых лучей.

Фотореле для уличного освещения

Что такое фотореле, принцип работы

Устройство оснащено специальным выносным или встроенным датчиком, который определяет уровень освещенности на улице и необходимость включения системы освещения.

Что такое фотореле, принцип работы

Для того, чтобы обеспечить эффективную работу устройства и защиту от ложного срабатывания, его комплектуют потенциометром (резистором). Каждое устройство также оснащается таймером, с помощью которого можно отрегулировать определенное время дня или ночи, в которое будет включаться свтеорегулятор. При необходимости, можно установить определенный диапазон чувствительности, оптимально подходящий к условиям размещения уличного фотореле.

Типы фотореле для уличного освещения

Производители предлагают разные типы датчиков освещенности, которые различаются между собой конструкций и комплектацией и могут быть применены для различных целей и разных условий окружающей среды. Например, для условий крайнего севера и некоторых промышленных отраслей используются датчики освещенности, которые комплектуются корпусом с повышенным уровнем прочности и стойкости к окружающей среде.

Основные виды фотореле:

• Фотореле с выносным датчиком.
• Устройство с внутренним фотоэлементом. Такой тип оборудования позволяет обеспечить автоматическое включение уличного освещения при наступлении темноты и выключение при восходе солнца — без вмешательства человека. Фотоэлемент расположен в прозрачном корпусе, защищающем устройство от влаги и ультрафиолета, перепадов температур.
• Реле освещенности с внутренним датчиком и таймером. Такой тип устройств дает возможность самостоятельно устанавливать время включения-выключения. Таймеры могут быть дневными, недельными, годовыми. В данном типе устройств можно устанавливать разное время включения в разные дни, например, на выходных недельный таймер может включаться на меньшее время или не включаться вообще.
• Датчики света для уличного освещения с установленным порогом срабатывания датчика. Такой тип реле позволяет регулировать порог, при котором фотоэлемент срабатывает. С помощью небольшого рычага можно установить фотореле на срабатывание при полной темноте или же, наоборот, даже при небольшом затемнении во время дождливой ил снежной погоды.

Применение фотореле для уличного освещения

Фотосенсор включения освещения применяется в бытовых и промышленных целях. Такой тип устройств позволяет обеспечить комфорт и экономичность использования системы освещения. Установить такое оборудование можно в частном или многоэтажном доме, в офисном или торговом здании, промышленном помещении.

Для каких целей будет выгодно применять уличное фотореле:

• Подсветка входа в жилой дом. Световой прожектор с датчиком включается сразу после наступления темноты или в четко определенное время (если устройство укомплектовано таймером).
• Автоматическое освещение промышленных объектов – подсветка входов, въездов, стоянок.
• Включение освещения для офисных и административных зданий.
• Автоматическое включение системы подсветки дорог, мостов, других конструкций и сооружений.

Показатели рабочей нагрузки реле управления уличным освещением зависят от номинальных напряжений системы освещения или других систем, которые подключены к фотореле. Максимальная нагрузка данного оборудования составляет 1-2,3кВт, рабочее напряжение – 220 В, порог срабатывания – до 2000 Лк. Выбор датчика освещенности зависит от параметров системы освещения, которая подключена к устройству.

Преимущества использования датчика освещенности

Отсутствие ручного управления является основным достоинством светильника с датчиком. Независимо от человеческого фактора, площадка перед входом или въездом всегда будет освещена в темное время суток. Фотореле – это один из обязательных компонентов системы «умный дом», выполняя ряд функций по включению системы освещения и других систем (например, орошения газонов).

Преимущества использования автомата включения уличного освещения:

• экономия электричества;
• комфорт эксплуатации;
• возможность применения в других системах;
• отсутствие человеческого вмешательства.

Если у вас есть загородный дом, в котором вы не живете постоянно, вы можете установить фотореле для уличного освещения, которое будет включаться в заданное время, имитируя присутствие хозяев. Такое же устройство можно подключить к системе орошения – чтобы полив включался автоматически в утреннее или вечернее время, поливая газон или огород даже без присутствия владельцев.

Управление уличным освещением

Одним из достоинств световых датчиков является возможность настройки фотореле для уличного освещения в соответствии с требованиями эксплуатации. Применяя современные системы управления освещением, можно обеспечить регулировку яркости и периодичности работы разных источников освещения (число контролируемых приборов может достигать до нескольких тысяч точек). Применение таких систем позволяет экономично потреблять электроэнергию, минимизировать человеческий фактор, снижать световое загрязнение.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

как организовано освещение улиц, дорог и витрин

Уличное освещение играет огромную роль в жизни человека. Благодаря фонарям передвижение людей и машин в темноте становится более безопасным и комфортным. Условием эффективной работы уличных светильников является наличие особого устройства, включающего и выключающего их в соответствии с заданным режимом. Чаще всего роль такого устройства выполняет фотореле ФР-601 или аналогичные модели.

Уличное освещение

Для организации освещения на улицах городов используются лампы, закреплённые на опорах. Они приводятся в действие двумя способами: ручным и автоматическим. Ручное управление осуществляется специалистами, которые постоянно дежурят в диспетчерском пункте.

Автоматическая регулировка более удобна, поскольку позволяет контролировать уровень освещённости с помощью таймеров или датчиков. Постоянное участие человека в таком случае необязательно.

К установленным на улицах светильникам предъявляются очень серьёзные требования. Они должны быть качественными, надёжными и безопасными для окружающих. Срок службы таких приборов должен быть довольно долгим. Этим условиям полностью отвечают LED-лампы. Достойной альтернативой им могут служить галогенные, люминесцентные светильники и лампы накаливания.

Наружное освещение, установленное в разных местах, имеет определённые особенности. Фонари используют, чтобы осветить:

• Крупные автодороги и магистрали. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. С целью экономичности осветительные конструкции монтируют на большой высоте и значительном удалении друг от друга.
• Дороги второстепенного значения. Для увеличения видимости применяются лампы с рефлекторами или фонари рассеянного света. Прозрачное покрытие плафона способствует рассеиванию лучей на большие расстояния.
• Тротуары для пешеходов, велосипедные дорожки и парки. Они освещаются только рассеянным светом. Фонари имеют плафоны в виде цилиндра либо шара с прозрачными рельефными кольцами. Мощность определяется дистанцией, на которой располагаются опоры.

При монтаже разных информационных объектов (вывесок, баннеров, рекламных щитов и пр.) также применяется искусственное освещение с помощью прожекторов и ламп специального назначения. Таким же методом подсвечиваются дорожные знаки и номера домов.

Источники света

Свет, которым освещаются улицы, дороги и дома, должен обладать высокой яркостью и степенью рассеивания

. Существует несколько вариантов светильников с такими характеристиками:

• Масляные. Применялись довольно давно, работали за счёт горящего масла.
• Керосиновые. В них используется принцип сжигания керосина. Присутствующий в фонаре фитиль одним концом помещен в ёмкость с топливом, другим — зажат механизмом горелки.
• Газовые. Дают свет в процессе горения светильного газа, а также водорода, метана, пропана и др. Раньше часто применялись для освещения улиц, сейчас их используют туристы в качестве переносных светильников.
• Лампы накаливания. Свечение исходит от тела накала, нагревающегося до очень высокой температуры за счёт электричества. Частью такой лампы является вольфрамовая спираль, защищённая от внешнего воздействия стеклянной колбой. Ранее использовались вакуумные колбы, сейчас для минимизации тепловых потерь их заполняют инертным газом.
• Дуговые. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами. Ёмкость дуговой лампы может быть заполнена инертным газом, металлическими или соляными парами. В зависимости от свойств наполнителя световой спектр бывает разным.
• Индукционные. Источником светового излучения в них служит плазма. Её образование происходит за счёт ионизации газа под действием высокочастотного магнитного поля. Лампы индукционного типа могут работать от 60 до 150 тысяч часов, количество включений/выключений в них неограниченно. Они показывают высокую степень светопередачи даже после длительной эксплуатации, включаются и выключаются молниеносно. После завершения срока службы их обязательно нужно утилизировать.

Самым современным источником уличного света являются приборы нового поколения — LED-лампы. С их помощью удаётся добиться ощутимой экономии, сократив объёмы потребляемого электричества от 2 до 10 раз. Такие светильники компактны, устойчивы к механическим повреждениям и изменениям погоды, долговечны.

В конструкции осветительного уличного прибора важная роль отводится опоре. Она выполняется в виде бетонного, металлического (реже — деревянного) столба, мачты, троса или крепёжного кабеля.

Устройство фотореле

В конструкции современных уличных фонарей предусмотрено устройство, позволяющее автоматически регулировать их работу. Такие приборы называются фотореле. В их основе лежит встроенный в электрощиток или выносной датчик. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.

Большинство реле имеет функцию программирования. Она позволяет отключать и включать светильники в разное время в зависимости от сезона. Благодаря установленным программам летом освещение автоматически выключается раньше, чем зимой.

Кроме автоматического режима работы, аппараты имеют ручной способ управления. С помощью встроенного выключателя специалист, обслуживающий оборудование, может самостоятельно управлять им при возникновении нештатных ситуаций либо в целях профилактической проверки.

Разные фотореле имеют неодинаковую чувствительность, которая при подключении регулируется с помощью разных сопротивлений. Регулирование порога отключения происходит с помощью резистора, управляющего начальным напряжением.

Область применения аппаратов на основе фотодатчиков очень широка. В разных сферах используются фотореле с определёнными свойствами.

Устройство, содержащее фоточувствительный элемент внутри корпуса, автоматически включает освещение при наступлении сумерек и отключает его на рассвете. Имеет прозрачный и прочный корпус, который позволяет реагировать на солнечный свет и одновременно предохраняет от повреждений.

Некоторые реле такого типа дополнительно комплектуются таймером. На нём можно зафиксировать конкретный временной промежуток, по истечении которого механизм будет срабатывать, включая либо выключая освещение. Таймеры могут иметь разные запрограммированные промежутки. В одних моделях — час или день, в других — неделя, в третьих — год. Это позволяет выделять разные периоды (не только день или ночь, но также праздничные и выходные дни).

В отдельных приборах предусмотрено регулирование порога срабатывания с помощью специального переключателя. Когда он установлен на плюс, фотоэлемент сработает от малейшего затемнения (в грозу, пасмурную погоду).

При переключении на минус он активируется только в ночное время.

Характеристики разных моделей IEK

Производители устройств, предназначающихся для регулирования освещения, выпускают различные модели фотореле, отличающиеся техническими характеристиками и свойствами. Широкое распространение получил прибор марки ФР-601 диаметром 63 мм и высотой 77 мм. Он предназначается для использования в однофазной электросети переменного тока с напряжением 230 В и частотой 50 Гц, потребляет 0,45 Вт. Освещённость в нём регулируется в диапазоне от 5 до 50 лк.

По отзывам пользователей, ФР 601, также называемый сумеречным выключателем, прост в установке и эксплуатации, стоит недорого, подходит для управления внутренним освещением, а также подсветки витрин, рекламы и пр.

Другая разновидность фотореле для уличного освещения — IEK ФР-602 — имеет аналогичный принцип действия. Его корпус, изготовленный из негорючего пластика, содержит плату с функциональными элементами — переменным резистором, диодом, реле управления, фоторезистором и двумя транзисторами.

Оболочка прибора с выносным датчиком отличается герметичностью и повышенной прочностью. ФР-602 применяется для освещения подъездов многоэтажных домов, общественных зданий, предприятий, входов на частную территорию.

Фотореле для уличного освещения – как работает, виды и установка + Видео

Назначение и принцип действия фотореле

Фотореле или, как многие его называют, световое реле (светореле) предназначено для установки в электропитающие линии (цепи) осветительных приборов и автоматически включает или отключает их в зависимости от уровня естественного освещения. Чувствительность этих устройств может быть различной и задается с помощью регулятора. Можно добиться того, что светореле будет включать уличное освещение даже в пасмурную погоду и вечером с приходом первых сумерек, а отключать, когда уже достаточно светло. Либо наоборот: светильники будут зажигаться, если уже почти ничего не видно, а гаснуть – едва забрезжит рассвет.

У различных фотореле для уличного освещения диапазон регулирования порога срабатывания разный. Чаще всего встречаются устройства с пределами настроек 5–50 лк (люкс) и 2–100 лк. При освещенности 5 лк уже темно, но предметы при этом еще достаточно хорошо различимы. Если придерживаться строгой экономии электроэнергии, то лучше брать светореле второго типа настроек и выставлять на них 2 лк, что соответствует глубоким сумеркам, когда до наступления полной темноты остается около 10 минут. В то же время регулятор нередко оставляют в среднем положении. Он обычно расположен снизу устройства и имеет 2 метки: «–» и «+». Подкручивая регулятор в сторону «–», чувствительность светореле понижают и оно будет срабатывать при большем затемнении, и наоборот.

Принцип работы светореле весьма прост. Встроенный в его корпус или установленный отдельно в нужное место выносной фотодатчик вырабатывает и посылает на управляющую электронную плату устройства электрические сигналы. Параметры последних зависят от интенсивности падающего на датчик света. Когда уровень сигнала достигает установленных настроек порога срабатывания, реле устройства замыкает цепь электропитания уличного освещения. Как только изменившийся в обратную сторону сигнал от фотодатчика выйдет за пределы диапазона срабатывания, светильники будут обесточены. Большинство светореле настроены таким образом, чтобы не отключаться ошибочно при кратковременном случайном освещении (светом фар, например).

Виды и возможности современных фотореле

Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:

• С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
• С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
• С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
• С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.

Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.

Как правильно установить и подключить фотореле

Установить на улице светореле со встроенным фотодатчиком довольно просто и быстро. Для этого в его конструкции, как правило, предусмотрен специальный кронштейн с отверстиями под крепеж. С его помощью устройство фиксируют на стене или столбе со светильником. При этом надо учитывать следующее:

1. В питающей сети, к которой подключается устройство, должно быть напряжение ~220 В (допустимое отклонение ±10 %). Надо также убедиться в соответствии мощности установленной защиты (предохранителя или автоматического выключателя) номинальной токовой нагрузке коммутируемой осветительной цепи.
2. Нельзя устанавливать устройство вблизи горючих и легко воспламеняющихся материалов, а также химически нестабильных и активных сред.
3. Запрещено монтировать светореле основанием вверх.
4. Размещать устройство надо таким образом, чтобы ничего не мешало дневному естественному свету падать на фотодатчик, а свет от включаемого с помощью фотореле светильника не попадал на него. Перед светореле не должно быть предметов, которые качаются (например, деревьев или их веток).

Подключить устройство к осветительной сети тоже несложно. Перед этим следует ознакомиться с инструкцией к нему. На упаковке и корпусе светореле всегда есть схема его подключения, а также максимально допустимая токовая нагрузка (у большинства устройств 10 А). Ее нельзя превышать подсоединением очень мощных приборов или их чрезмерно большого количества. Прежде чем покупать светореле, необходимо подсчитать общую предполагаемую нагрузку подключаемых к нему светильников – разделить суммарную мощность последних в ваттах на напряжение сети (220 В). Приобрести следует устройство, имеющее 20 % запас.

Когда нагрузка очень большая, дополнительно используется трехфазный магнитный пускатель нужной мощности.

Его подключают в схему осветительной сети вместо фотореле, которое, в свою очередь, подсоединяют не к светильникам, а к обмотке пускателя. Устройство будет включать пускатель, подавая напряжение 220 В на его катушку, которая при этом замкнет цепь электропитания уличного освещения.

Из корпуса светореле выходят 3 провода, изоляция которых отличается по цвету, что соответствует типу подсоединения к внешней цепи:

• зеленый или синий – ноль;
• черный или коричневый – фаза питания фотореле и коммутируемая на светильник;
• красный – фаза светильника.

Выполнять подсоединение всех проводов следует в распределительной коробке уличного исполнения, которую крепим на стену рядом с фотореле. Проводники подведенного осветительного кабеля соединяем: ноль – с нолями устройства и светильника, фазу – с фазой питания светореле. Красный провод устройства соединяем с фазой светильника.

Оцените статью: Поделитесь с друзьями!

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

• в фоторезисторах под воздействием света изменяется показатель сопротивления;
• фототранзисторы при попадании лучей регулируют электрический сигнал;
• в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
• фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
• в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.

Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

• классу защиты;
• рабочему напряжению;
• мощности;
• температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.

Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.

Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

• располагается на открытом, незатененном месте;
• находится вне зоны искусственного освещения от источников света, окон домов;
• монтируется в доступном месте для удобного обслуживания;
• устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.

Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Как подключить фотореле к светильнику легко и быстро

Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.

В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников. В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки. Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора. Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.

Основные типы устройств для включния уличного освещения

Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом. Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

Схема подключения и порядок установки

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке. К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.

Подключение устройств с двумя выводами

ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления. Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.

Как монтаж прибора зависит тот его конструкции

герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.

Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.

Датчик света для уличного освещения, его выбор и правильный монтаж

Уличное освещение придумано человечеством ещё на заре цивилизации и сопровождает человека в его повседневной жизни по сей день. Сегодня невозможно даже представить себе города и другие населённые пункты без уличного освещения, которое постоянно обновляется и совершенствуется. Оно должно полноценно освещать пространство в нужное время суток, работать в автономном режиме и желательно быть экономичным.

Затраты на уличное освещение составляют внушительную часть бюджетов, как муниципалитетов так и семейных, а применение датчиков позволяет экономить до 70 процентов электроэнергии и существенно улучшить качество уличного освещения. Поэтому в настоящее время уделяется большое внимание и привлекаются значительные средства для развития современных технологий в этой сфере.

Пути развития уличного освещения

Современные технологии позволяют значительно усовершенствовать управление и эффективность уличного освещения. Производители осветительного оборудования предлагают большой выбор экономичных ламп освещения и прожекторов с продлённым сроком эксплуатации, а также различные устройства автоматического управления. К таким устройствам относятся датчики наружного освещения, которые в свою очередь подразделяются на фотореле, датчики движения, реле времени с отложенной функцией включения.

Применение таких датчиков позволяет эксплуатировать светильники и прожекторы в экономичном режиме и включать и отключать уличное освещение по необходимости. Такие приборы работают автономно без вмешательства человека длительные сроки. Остановимся более подробно на некоторых их них.

Фотореле

Фотореле или сумеречный выключатель, является наиболее распространённым прибором включения и выключения уличных светильников, который применяется в основном на промышленных объектах и в муниципалитетах. В его состав входит фотодатчик, который реагирует на изменение светового потока. Принцип действия фотодатчика основан на изменении свойств вещества под влиянием светового потока. При этом изменяется его внутреннее электрическое сопротивление, а также возникают другие физические явления, такие как эмиссия электронов из катода электронной лампы или электродвижущая сила между проводниками.

Производителями предлагаются фотореле с различными фотодатчиками, но наиболее распространёнными являются фотодатчики с изменяемым фотосопротивлением.

В таких фотодатчиках фототранзисторное сопротивление возрастает под воздействием сумерек и падает с восходом солнца. Такие датчики бывают встроенными и выносными. Встроенные датчики устанавливаются в блок управления уличным освещением, а выносные отдельно от него. Такие приборы очень надёжны и имеют длительный срок эксплуатации.

Установка сумеречных выключателей производится только специализированными и аттестованными организациями, которые предложат наиболее оптимальные варианты и произведут монтаж в соответствии с требованиями заводов производителей. Зачастую такие организации осуществляют также сервисное обслуживание данного оборудования.

Немного о датчике света

Такие приборы применяются в основном в частном секторе, где нет особой необходимости в постоянном освещении прилегающей к жилым строениям территорий, чем достигается значительная экономия электроэнергии, продлевает срок эксплуатации осветительного оборудования. Датчики движения более сложные в изготовлении и в эксплуатации, но при правильной настройке и своевременном техническом обслуживании, эксплуатируются бесперебойно длительный срок.

Принцип действия основан на изменении инфракрасного излучения, которое возникает при движении человека. При дневном свете тело живого существа не светится, а в инфракрасном (ИК) диапазоне светятся.

Устройство датчика движения

Устроен датчик движения следующим образом: внутри находятся специальные фотоэлементы с мультилинзой и играют роль фотоприёмника. Мультилинза состоит из большого количества линз от 20 до 60 штук, каждая из которых фокусирует ИК свет на сенсорный фотоэлемент. Когда человек пересекает сектор оптической системы, на фотоэлементе появляется импульсный сигнал, который усиливается, преобразовывается в цифровой формат и подаётся на исполнительный механизм, который включает или отключает светильник или другой прибор освещения.

Виды приборов и их особенности

Основные функции данного прибора, это охранное освещение прилегающих к домам участков, где применяются датчики с пассивной функцией и освещение тротуаров и площадок для передвижения людей, датчики с активной функцией. Датчики, которые устанавливаются на опорах освещения, имеют дальность действия до 12 метров и большой угол охвата.

В зависимости от того, какие лампы применяются при освещении, датчики бывают трёх полюсные для всех видов ламп и двух полюсные для ламп накаливания.

Отличаются они друг от друга, также углом обзора. В горизонтальной плоскости угол обзора может быть от 60 до 90 градусов, а в вертикальной 15-20 градусов. Датчики движения отличаются друг от друга номинальной мощностью, которая подключается к ним, поэтому правильной подбор датчика света по этому параметру имеет немаловажное значение в долговечности прибора. Существуют также для наружной эксплуатации и внутренней. Наружные имеют усиленную защиту от влияния атмосферных осадков и возможного физического проникновения.

Основные производители

В России всё большую популярность получают датчики света от российской компании ВКС г. Казань, которая разрабатывает и производит автоматизированные системы управления уличным освещением, позволяющие на модульном принципе, использовать только необходимые элементы света, при этом имеется возможность плавно изменять яркость практически каждой лампы, в зависимости от потребности в освещении. Такая технология очень перспективна и пользуется заслуженным авторитетом.

Хорошим спросом пользуются в России датчики света немецкой компании Theben. Особенно популярны продукция theluxa, которые отличаются высокой чувствительностью и практически незаметны на фасаде здания. Известная во всём мире французская компания Legrand, поставляет на российские рынки современные датчики освещённости и движения с регуляторами чувствительности, света и временной задержки.

Монтаж и эксплуатация

Для того, чтобы установить датчики уличного освещения в домашнем хозяйстве, необходимо получить квалифицированную консультацию специалиста, который определит место установки датчиков и произведёт монтаж оборудования. Необходимо учесть, что при монтаже прибора имеются некоторые особенности, которые необходимо обязательно учитывать.

Прежде всего, датчики движения должны быть мало заметны или находиться вне пределов досягаемости, не должны подвергаться воздействию электромагнитного и излучения и высокой температуры, а также располагаться на высоте не менее одного метра от поверхности земли, чтобы исключить реагирование на домашних животных.

Длительный срок эксплуатации зависит от бережного отношения к приборам и своевременным техническим обслуживанием. Некоторые, более простые по своей конструкции датчики движения, при наличии определённых навыков можно смонтировать своими силами, соблюдая все технические требования, изложенные в прилагаемых инструкциях.

Электросхема реле, фотоэлектрических, уличного освещения

Для автоматического включения и выключения света электрических устройств в цепи питания встроен фотоэлемент. При дневном свете фотоэлемент отключается, а в темноте – выключается.

Устройство представляет собой датчик, чувствительный к световым лучам. При наступлении на него УФ-излучения фотоэлемент проявляет свойства диэлектрика, без освещения является проводником тока:

• рабочее номинальное напряжение: 230В;
• номинальный ток нагрузки 2.2 кА;
• потребляемая мощность: 6,6 Вт;
• рабочая температура от -25 до 40.

Деталь сумеречного выключателя:

• датчик освещенности, который реагирует на любые изменения освещенности;
• датчик, сконфигурированный для изменения электрического тока;
• реле для коммутации тока;
• усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы избежать искажения движения светового потока.

Для подключения фотоэлемента используйте следующие инструкции:

1. Небольшая схема подключения светового барьера, находящегося в корпусе, вне его проводников для питания и освещения. Установите фотоэлемент на опорный кронштейн и выберите место, где устройство подвергается воздействию прямых солнечных лучей.
2. Регулировка порога осуществляется с помощью специального контроллера, позволяющего срабатывать в различных условиях.
3. Регулятор крепится снаружи, возможна его регулировка.Прибор имеет чувствительность в диапазоне 5-50 люкс, мощность 1-3 кВт. Максимальный ток в сети 10 А.
4. Можно установить фотоэлемент так, чтобы датчик располагался снаружи выключателя и соединял обе части кабелем. Подобный вариант установки подходит для сложных систем, размещаемых в специальных панелях, где нет солнечного света.
5. Подключение возможно через таймер, если его запрограммировать на включение и выключение. В результате равные интервалы срабатывания датчика времени, это удобно для светлого времени, дает возможность сэкономить электроэнергию, продлить срок эксплуатации устройства.Таймер имеет специальную память, рассчитанную на 1 – 12 месяцев. Настройка позволяет датчику делать правильные, учесть продолжительность светового дня.


Важно правильно соединить проводники, выходящие из корпуса регулятора с лампой и сетью.

Правильное подключение проводов:

• коричневый провод подключается к фазной постоянной сети;
• blue Explorer стоит «ноль», необходимо подключить провод от лампы;
Красный провод
• считается диспетчером, он соединяет лампу и контроллер.

В некоторых случаях сеть имеет в качестве дополнительного заземляющего проводника, его задача – не попадать под жилищное напряжение. В таких случаях проводник идет к лампе, устраняя контроллер.

Внимание! В зависимости от производителя светового барьера могут быть некоторые различия в цвете, поэтому важно иметь представление о концепции подключения.

• Фаза подключения всегда выполняется к контроллеру;
• ноль направляется на регулятор и идет к лампочке;
• фаза работает на регуляторе лампы.

Такой прибор работает на открытом пространстве. Для защиты от воды и попадания мелких предметов он имеет степень защиты IP 44.

Датчики, установленные в фотоэлементе, работают как фототранзистор, фоторезистор, фототиристор, фотодиод. Каждый вариант имеет свои особенности в работе:

• резисторов, способных измерять величину сопротивления.
• транзисторы помогают регулировать процесс облучения электрическим сигналом;
• симисторов реагируют положительной или отрицательной гармоникой, поступающей на основную цепь сигнала;
• тиристоров, способных при УФ-облучении взаимодействовать, работать при постоянном токе;
• диодов после воздействия солнечных лучей генерируют импульс, пропорциональный интенсивности светового луча.


При подключении фотоэлемента следует знать некоторые особенности:

• В случаях, когда вы хотите управлять несколькими светильниками, вам понадобится дополнительный контроллер. Этот элемент от контроллера используется для сигнализации и воздействия на уровень освещения;
• для автоматического включения и выключения осветительных электроприборов в силовую цепь встроен фотоэлемент. При дневном свете фотоэлемент отключен, в темноте включен;


Внимание! Перед тем как приступить к подключению реле, убедитесь, что оно полностью соответствует всем техническим характеристикам (обратите особое внимание на мощность).В противном случае используйте вспомогательный выключатель, так как реле не встанет, выйдет из строя.

• Выбирая фотоэлемент для наружного освещения, обратите внимание на способ его подключения. При наличии дополнительных клемм, предназначенных для крепления проводов, установка детали будет простой. При установке светового барьера на схеме не предусмотрены клеммы, потребуется приобрести распределительную коробку. В него подходят все провода, гарантированная защита от влаги;
• проверить качество корпуса, схему подключения фотоэлемента.Те производители, которые игнорируют шаблоны, не заслуживают доверия.

Преимущества использования фотоэлемента:

1. Значительная экономия электроэнергии. Дневной датчик отключен, за неиспользованную электроэнергию платить не нужно.
2. Вы можете дополнительно настроить датчик движения для экономии энергии и в темноте.

Применение для уличного (наружного) освещения такое реле позволяет полностью контролировать время включения светильников. Они работают только тогда, когда освещение действительно необходимо.Благодаря параллельной комбинации подключения можно управлять всеми лампами. Такая автоматика значительно увеличивает срок службы ламп, улучшает условия работы системы.

Не нужно искать особого человека, который всегда будет управлять освещением, экономия энергии приходит автоматически.

Связанные с контентом

Автоматический уличный фонарь | Проект электроники и схемы

Введение:

Не требует ручного управления для включения и выключения.Когда возникает потребность в свете, он автоматически включается. Когда темнота поднимается до определенного уровня, цепь датчика активируется и включается, а при наличии другого источника света, например, дневного времени, уличный фонарь выключается. Также можно отрегулировать чувствительность уличного света. В нашем проекте мы использовали четыре светодиода в качестве символа уличного фонаря, но для переключения высокой мощности можно подключить реле (электромагнитный переключатель) к выводу 3 IC 555, что позволит легко включать / выключать любые электрические приборы, которые подключаются через реле.

Принцип:

В этой схеме используется популярный таймер I.C 555. I.C 555 подключен в качестве компаратора с контактом 6, подключенным к положительной шине, выход становится высоким (1), когда триггерный контакт 2 находится на уровне ниже 1/3 напряжения питания. И наоборот, выход становится низким (0), когда он выше 1/3 уровня. Такого небольшого изменения напряжения на контакте 2 достаточно, чтобы изменить уровень выхода (контакт 3) с 1 на 0 и с 0 на 1. Выход имеет только два состояния: высокий и низкий, и не может оставаться ни в каком промежуточном каскаде.Он питается от аккумулятора 6V для портативного использования. Схема экономична по потребляемой мощности. Контакты 4, 6 и 8 подключены к плюсовому источнику питания, а контакт 1 заземлен. Чтобы обнаружить настоящее объекта, мы использовали LDR и источник света.

LDR – это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте и всего около 5 кОм при ярком освещении.Он реагирует на большую часть светового спектра. Мы сделали схему делителя потенциала с последовательно включенными LDR и переменным сопротивлением 100 кОм. Мы знаем, что напряжение прямо пропорционально проводимости, поэтому большее напряжение мы получим от этого делителя, когда LDR будет светиться, а в темноте – низкое напряжение. Это разделенное напряжение подается на вывод 2 микросхемы IC 555. Переменное сопротивление настроено так, что оно пересекает потенциал 1/3 яркости и падает ниже 1/3 в темноте.

Чувствительность можно регулировать этим переменным сопротивлением.Как только LDR темнеет, напряжение на контакте 2 падает на 1/3 напряжения питания, а на контакте 3 появляется высокий уровень, и включается светодиод или зуммер, подключенный к выходу.

Используемый компонент:

Аккумулятор 9В с полосой

Переключатель

L.D.R (светозависимое сопротивление)

I.C NE555 с основанием

L.E.D (светоизлучающий диод) 5 шт. (При использовании белого цвета 4 шт.)

Переменное сопротивление 47 кОм

P.C.B (Печатная плата 555 или Vero.

КОМПОНЕНТЫ:

a) Батарея: Для источника питания 9 В мы можем использовать 6 сухих ячеек или 6F22 цельную батарею 9 В.

b) Переключатель: можно использовать любой переключатель общего назначения. Переключатель используется как автоматический выключатель.

c) L.D.R: (светозависимое сопротивление)

Это особый тип сопротивления, величина которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте, но сопротивление всего около 5 кОм при ярком освещении.Он реагирует на большую часть светового спектра.

d) L.E.D: (светоизлучающий диод)

Диод – это компонент, который пропускает электричество только в одном направлении. Это можно рассматривать как своего рода улицу с односторонним движением для электронов. Из-за этой характеристики диоды используются для преобразования или выпрямления переменного напряжения в постоянное. Диоды имеют два соединения, анод и катод. Катод – это конец на схеме с точкой треугольника, направленной к линии.Другими словами, треугольник указывает на этот катод. Анод – это, конечно, противоположный конец. Ток течет от анода к катоду.

Светоизлучающие диоды, или светодиоды, отличаются от обычных диодов тем, что при приложении напряжения они излучают свет. Этот индикатор может быть красным (чаще всего), зеленым, желтым, оранжевым, синим (не очень часто) или информационным красным. Светодиоды используются как индикаторы, передатчики и т. Д. Скорее всего, светодиод никогда не перегорит, как обычная лампа, и потребляет во много раз меньше тока.Поскольку светодиоды действуют как обычные диоды и образуют короткое замыкание при подключении между + и -, для предотвращения этого используется резистор, ограничивающий ток. Светодиоды могут быть нарисованы или не нарисованы с окружающим их кругом.

e) Переменное сопротивление: (потенциометр)

Резисторы

– одни из самых распространенных электронных компонентов. Резистор – это устройство, ограничивающее или сопротивляющееся току. Ограничивающая способность по току или сопротивление измеряется в омах и обозначается греческим символом Омега.Переменные резисторы (также называемые потенциометрами или просто «горшками») – это резисторы с переменным сопротивлением. Вы регулируете сопротивление, поворачивая вал. Этот вал перемещает грязесъемник по фактическому резистивному элементу. Изменяя количество резисторов между соединением стеклоочистителя и соединением (ями) с резистивным элементом, вы можете изменить сопротивление. Часто сопротивление резисторов написано буквой K (кОм) после числового значения. Это означает, что существует много тысяч Ом.Например, 1 кОм – это 1000 Ом, 2 кОм – это 2000 Ом, 3,3 кОм – это 3300 Ом и т. Д. Вы также можете увидеть суффикс M (мегаом). Это просто миллион. Резисторы также оцениваются по их допустимой мощности. Это количество тепла, которое резистор может выдержать, прежде чем он будет разрушен. Допустимая мощность измеряется в Вт (Вт). Общие мощности для переменных резисторов составляют 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт. Все, что имеет более высокую мощность, называется реостатом.

f) PCB (Печатная плата)

с помощью P.C.B. легко собрать схему с аккуратными и чистыми конечными продуктами. Плата изготовлена ​​из бакелита с оклейкой медной дорожкой. Для каждой ножки компонентов проделывается отверстие.

Все выводы компонентов пропущены через отверстие в печатной плате и припаяны на обратной стороне.

РАБОТАЕТ:

Когда свет падает на LDR, его сопротивление уменьшается, что приводит к увеличению напряжения на выводе 2 IC 555. IC 555 имеет встроенный компаратор, который сравнивает входное напряжение с контакта 2 и 1/3 напряжения источника питания. .Когда входной сигнал падает ниже 1/3, выход устанавливается на высокий уровень, в противном случае – на низкий. Поскольку при яркости входное напряжение увеличивается, поэтому мы не получаем положительного напряжения на выходе контакта 3 для управления реле или светодиодом, кроме того, при плохом освещении мы получаем выход для подачи питания.

Меры предосторожности:

a) Используйте чувствительный LDR. Вы можете проверить это с помощью мультиметра.

б) I.C не следует слишком сильно нагревать при пайке, излишек тепла может его разрушить. Для безопасности и простоты замены используйте I.Предлагается база C. При установке I.C штифт номер один должен находиться в правильном отверстии.

c) Противоположная полярность батареи может повредить ИС, поэтому, пожалуйста, проверьте полярность перед включением цепи. В целях безопасности следует использовать диод последовательно с переключателем, поскольку диод пропускает ток только в одном направлении.

d) L.E.D светится только при прямом смещении, поэтому неправильная полярность L.E.D не будет светиться. Выходное напряжение нашего проекта составляет 7,3 вольт, поэтому 4 последовательно соединенных светодиода можно легко использовать без сопротивления.Если вы используете последовательно четыре светодиода белого цвета, тогда требуется питание 12 В от источника питания 9 В или используйте последовательно 3 белых светодиода, потому что напряжение смещения целого светодиода больше, чем других цветных светодиодов.

д) Каждый компонент должен быть аккуратно и чистым припаять. Мы должны проверить наличие сухой пайки.

f) LDR следует отрегулировать так, чтобы он не попадал на свет от самого уличного фонаря.

Проект замены уличных фонарей – Город Такома

Вредны ли светодиодные фонари для моего здоровья или окружающей среды?
Замена старых натриевых ламп высокого давления на новые светодиодные не должна иметь негативного воздействия на здоровье или окружающую среду.Фактически, светодиодные фонари предлагают значительные преимущества, включая снижение потребления энергии и меньшее проникновение света.

Я читал, что Американская медицинская ассоциация (AMA) опубликовала отчет о том, что чрезмерный синий свет, излучаемый светодиодами, вреден для здоровья и окружающей среды.
В июне 2016 года Американская медицинская ассоциация (AMA) опубликовала статью о потенциальных опасностях для окружающей среды и здоровья, связанных со светодиодными уличными фонарями.

В статье AMA оценивалась ранняя установка светодиодов на предмет ослепления и проникновения света (распространение света на непредусмотренные участки), потенциального воздействия на здоровье человека и окружающую среду, а также на то, как лучше всего минимизировать это воздействие.AMA высоко оценила энергоэффективность и эффективность светодиодной технологии, но также призвала города свести к минимуму количество наружного освещения с насыщенным синим цветом и рекомендовала использовать светодиоды с цветовой температурой, равной или менее 3000K, чтобы минимизировать количество бликов.

В отчете не учтены некоторые существенные преимущества, связанные с использованием различных источников света с более высокой температурой в определенных ситуациях. Исследование в Сиэтле задокументировало, как цветовая температура света может влиять на то, насколько далеко водители могут обнаруживать объекты.Это исследование показало, что лучшая цветовая температура для обнаружения объектов в ночное время составляет около 4000K, примерно такая же цветовая температура, как лунный свет .

• Уменьшение бликов – Светодиодная технология значительно улучшилась со времени первых установок, используемых в исследовании AMA. Новая светодиодная технология обеспечивает гораздо больший контроль над бликами и освещением, чем ранние установки, включая то, сколько, где и когда рассеивается свет).
• Ночное видение – Согласно отраслевым исследованиям, для областей с высокоскоростным движением 3000K недостаточно для обеспечения оптимальной безопасности водителей и пешеходов.Для участков с более высокой скоростью света светодиодное освещение 4000K улучшает обнаружение объектов в 1,5 раза по сравнению с приборами 3000K.
• Количество синего света – каждый уличный фонарь излучает определенную степень синего света. Хотя процент излучаемого синего света выше в новых светодиодных светильниках, его интенсивность меньше, чем у существующих светильников. Артериальные светодиоды 4000K с нормализованной интенсивностью излучают на 12-17% меньше синего света, чем наши существующие натриевые светильники высокого давления.
Светодиоды

обеспечивают максимальную способность контролировать, где и когда рассеивается свет, сколько рассеивается и в оптимальном спектре – больше, чем любая другая технология, доступная на рынке.

Установили ли городские власти какие-либо светодиоды, противоречащие рекомендациям AMA?

Светодиоды 3000K были установлены во всех жилых и прилегающих районах, что соответствует рекомендациям AMA. На высокоскоростных магистральных улицах Общественные работы установят 4000K светильников для обеспечения надлежащей безопасности. После обширных исследований компания Public Works обнаружила, что освещение 3000K в зонах с высокой проходимостью не соответствует минимальным требованиям безопасности для движения и пешеходов.Было установлено, что светодиодные фонари 4000K обеспечивают оптимальную безопасность на высокоскоростных магистралях. Это позволяет городу:

• Минимизация бликов благодаря конструкции и креплению
• Повышение ночной видимости и обнаружения объектов на расстоянии
• Обеспечьте освещение, излучающее меньше «синего света», чем существующие натриевые светильники высокого давления.

Освещение районов | Deltona FL

Приступая к работе

Чтобы создать «район уличного освещения», запрашивающий подаст петицию владельцам всех объектов недвижимости, расположенных на улице.Заявителю потребуется не менее 51% владельцев собственности, чтобы подписать петицию о согласии стать районом уличного освещения. * Аренда не распространяется.

После того, как представитель соберет не менее 51% подписей владельцев собственности, он подает петицию вместе с зарегистрированной площадкой для подразделения или юридическим описанием границ, описанных метами и границами, нанесенными в виде карты владения недвижимостью вместе с именем. адрес и телефон «официального представителя района».

После получения петиции городские власти проверит подписи и согласятся с коммунальной компанией, чтобы определить территорию, которая будет включена в состав округа. Коммунальная компания предоставит смету на установку уличных фонарей. Сотрудники города подготовят соответствующие постановления и список предварительной оценки. В решении будет указана общая предполагаемая стоимость и способ оплаты. В списке будет указано, сколько каждый владелец собственности будет платить за каждый участок, принадлежащий району уличного освещения, в своих налоговых оценках.Для создания района уличного освещения необходимо принятие двух постановлений городской комиссией. Если все собственники одобряют, то городская комиссия принимает два постановления.

Принятие решения и оценка Общественные слушания:

Перед слушанием каждый владелец будет уведомлен в письменной форме о предлагаемых улучшениях собственности, общей сумме, которую он заплатит за свой участок (участки), дате, время и место публичных слушаний.После письменного уведомления и публикации юридической рекламы городская комиссия проведет публичные слушания по предлагаемому решению и списку оценок. Жители могут выразить свою поддержку или оппозицию предложенному району уличного освещения. Городская комиссия примет или отклонит проект большинством голосов по предложенному решению и окончательному списку оценок. Если решение будет принято, то уличные фонари планируется установить через коммунальную компанию.

Краткая информация:

Район будет рассматриваться только в том случае, если требуется 10 или более источников света.

Уличные фонари оплачиваются собственниками при ежегодной налоговой оценке. Ежегодно это будет стоить от 25 до 100 долларов в год за лот, в зависимости от количества и типа выбранных уличных фонарей. Оценка за первый год включает в себя стоимость установки и плату за проектирование и координацию в районе, в результате чего оценка за первый год будет выше, чем оценка за последующие годы.

Чтобы запросить ремонт существующего уличного фонаря, свяжитесь с

Duke Energy по телефону 800-228-8485 или https: // www.duke-energy.com/customer-service/request-light-repair-florida
или
Florida Power & Light по телефону 800-468-8243 или https://www.fpl.com/support/report-concerns.html

Если вам нужна дополнительная информация или у вас есть конкретные вопросы, пожалуйста, свяжитесь с: Филлис Уоллес по телефону 386-878-8965 или отправьте свои вопросы по адресу pwallace@deltonafl.gov

Система умного уличного освещения

– Архитектура, принцип работы, применение

Smart Street Light System – это интеллектуальная система управления уличным освещением, которая использует технологию искусственного интеллекта (AI) для предоставления автоматизированных услуг.В этом посте мы подробно обсудим, что такое система Smart Street Light, ее архитектура, принцип работы, ее применение, преимущества и недостатки.

Что такое умная система уличного освещения

Уличное освещение – это общественная работа, на которую расходуется значительная часть энергоресурсов. Исследования показывают, что на удовлетворение этой потребности уходит 18–38% энергоресурсов. С ростом спроса на электроэнергию и значительным разрывом между спросом и предложением такие проблемы, как перебои в подаче электроэнергии и неоптимизированное использование, например яркие уличные фонари в местах с низкой проходимостью, приводят к значительным потерям.Необходимо оптимизировать потребление с помощью Smart Street Light без ущерба для безопасности граждан.

Рис.1 – Знакомство с системой умного уличного освещения

Интернет вещей (IoT) в первую очередь реализует концепцию умных уличных фонарей, собирая различные типы электронных данных с разных физических устройств с помощью датчиков и передавая информацию на устройства. Таким образом, расходы на уличное освещение могут быть значительно сокращены, а сэкономленная сумма может быть инвестирована в другое развитие страны.

IoT – это передовая система автоматизации, которая использует технологию искусственного интеллекта (AI) для предоставления автоматизированных услуг. Интернет вещей используется в нескольких приложениях. Это несколько смарт-карт, умные дороги, умный дом, умная кухня, умная парковка, умное освещение. Некоторые проблемы, с которыми сталкивается текущая система уличного освещения с ручным управлением, такие как проблемы с подключением, синхронизацией и проблемами обслуживания, могут быть решены с помощью технологии Интернета вещей. Технология работает по автоматизации, что упрощает различные ручные работы.

На рис. 2 показано интеллектуальное уличное освещение. Когда объект приближается к полюсу света, свет становится ярче и тускнеет, когда объект удаляется от полюса.

Рис.2 – Умный уличный фонарь (а) Яркий свет (б) Тусклый свет

Архитектура системы умного уличного освещения

Компоненты интеллектуальной системы уличного освещения:

• Вход LDR
• ИК-датчик
• светодиод
• UART

Вход LDR

A Светозависимые резисторы (LDR) – это светочувствительные устройства, также известные как фоторезисторы, которые работают на основе электромагнитного излучения.Они обладают высоким сопротивлением, поскольку сделаны из полупроводниковых материалов. Он работает по принципу фотопроводимости. Когда свет падает на LDR, его сопротивление падает, и ток течет в базу первого и второго резисторов соответственно. Когда LDR находится в темноте, сопротивление довольно высокое.

ИК-датчик

Инфракрасный датчик

– это электронный прибор, который используется для определения характеристик окружающей среды путем обнаружения инфракрасного излучения. Эти датчики могут обнаруживать движение, а также тепло окружающих предметов.Длины волн длиннее, чем длины волн видимого света в области инфракрасного излучения электромагнитного спектра. ИК-датчик имеет светодиод и приемник. Он определяет, когда объект приближается, и отправляет ответ на Arduino.

светодиод

L ight E mitting D iode – это двухпроводный полупроводниковый источник света. Эти диоды представляют собой систему освещения Smart Street Light. Количество излучаемого им света напрямую связано с окружающим светом.Реле используется для включения / выключения лампы уличного освещения.

UART

U универсальный A синхронный R приемник / T передатчик – это микрочип, который управляет интерфейсом компьютера с подключенной системой уличного освещения.

Рис. 3 – Архитектура интеллектуальной системы уличного освещения

Как работает система умного уличного освещения

В этой интеллектуальной системе уличного освещения уличные фонари автоматически включаются и выключаются.Традиционные HID-лампы, потребляющие огромное количество энергии, теперь заменены на светодиоды (Light Emitting Diodes). Светодиоды потребляют мало энергии и эффективно работают в сочетании с LDR, что позволяет изменять интенсивность света. Светодиоды представляют собой направленные источники света и оптимизируют эффективность уличных фонарей, поскольку они излучают свет в определенном направлении.

Уличные фонари работают автоматически, обнаруживая движение предметов на улице. ИК-датчик используется для обнаружения объекта.Система также включает датчик температуры-влажности DHT11, который предоставляет точную информацию о температуре и влажности в регионе. DHT11 – это датчик с цифровым выходом температуры и влажности. Датчик LDR и ИК-датчики используются для определения интенсивности света и объектов в определенной области. Затем он передает данные на базовую станцию, где энергия накапливается с помощью беспроводной технологии.

Рис. 4 – Принцип работы умного уличного освещения

Smart Street Light System предлагает установку беспроводной системы для удаленного управления и отслеживания потребления энергии уличными фонарями.Это помогает принять соответствующие меры и снизить потребление энергии за счет регулирования и регулирования мощности.

Система должна быть установлена ​​на фонарном столбе. Он состоит из микроконтроллера, различных датчиков и беспроводного модуля. Контроллер, установленный на столбе, определяет объект и температуру вокруг него и соответственно регулирует яркость светодиодов. Умной системой можно управлять как вручную, так и автоматически. Система управления автоматически включает и выключает уличные фонари в подходящее время и изменяя интенсивность по мере необходимости.

Применение системы умного уличного освещения

Заявки:

• Умные уличные фонари могут быть оснащены радарными датчиками, которые могут определять, приближается ли какой-либо объект к столбу, и свет становится ярче.
• Он может действовать как концентратор для интеллектуальных приложений.
• Также может быть оборудован зарядной станцией для электромобилей.
• Он также используется для цифровых вывесок.

Преимущества системы Smart Street Light :

К преимуществам можно отнести:

• Автоматическое включение и выключение уличных фонарей.
• Экономично.
• Беспроводная связь.
• Энергосбережение.
• Снижение выбросов CO ₂ и, следовательно, уменьшение светового загрязнения.

Недостатки системы умного уличного освещения:

К недостаткам можно отнести:

• Стоимость внедрения высока.
• В случае неисправности или ремонта поиск неисправностей системы сложен.
• Система подвержена повреждениям из-за условий окружающей среды.

  Также читают:
Глобальная система позиционирования (GPS) - архитектура, приложения, преимущества
Система SCADA - Компоненты, Архитектура аппаратного и программного обеспечения, Типы
Что такое технология Li-Fi - как она работает, области применения и преимущества

Чакрастхита имеет степень бакалавра медицины (Медицинская электроника) и имеет опыт работы в MatLab и Lab View Software в качестве инженера-проектировщика в BCS Innovations и в больнице Manipal в качестве инженера-биомедицина. Она является автором, редактором и партнером Electricalfundablog.

Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

Базовый электронный проект – Автоматическая система управления уличным освещением

Вот наш новый простой электрический / электронный проект об автоматической системе управления уличным освещением для студентов и любителей.

Характеристики:

• Это простая и мощная концепция, в которой транзистор (BC 547 NPN) используется в качестве переключателя для автоматического включения и выключения системы уличного освещения.
• Он автоматически включает свет, когда солнечный свет опускается ниже видимой области наших глаз. (например, вечером после заката).
• Он автоматически выключает свет, когда на него падает солнечный свет (например, на LDR), например, утром, с помощью датчика под названием LDR (Light Dependent Resistor), который воспринимает свет так же, как наши глаза.

• A

Также проверьте:

Преимущества:

• Используя эту автоматическую систему управления уличным освещением, мы можем снизить потребление энергии, поскольку ручные уличные фонари не выключаются должным образом даже при попадании солнечного света и также не включались раньше до захода солнца.
• В солнечные и дождливые дни время включения и выключения заметно различается, что является одним из основных недостатков использования схем таймера или ручного управления для переключения системы уличного освещения.

Достаточно… .Теперь приступим (шаг за шагом)

Требования:

• Светозависимый резистор LDR
• Возьмем 2 транзистора. (NPN транзистор BC547 или BC147 или BC548)
• Резистор – 1 кОм, 330 Ом, 470 Ом
• Светоизлучающий диод (LED) – любой цвет
• Соединительные провода – Используйте одножильный провод с пластиковым покрытием 0.Диаметр 6 мм (стандартный размер). Можно использовать провод, который используется для компьютерных сетей.
• Источник питания – 6 В или 9 В

Магнитная левитация, простая электрическая схема

Процедура

• Вставьте первый транзистор Q1-BC547 (NPN) на макетную плату (или общую плату), как показано на принципиальной схеме 1.
• Подключите еще один транзистор Q2- BC547 (NPN) на макетной плате, как в шаге 1.
• Подключите провода через вывод эмиттера обоих транзисторов и клемму –ve батареи (нижний / нижний ряд макетной платы.)
• Подключите провод между выводом коллектора транзистора Q1 и выводом базы транзистора Q2.
• Подключите резистор 1K к положительной клемме батареи (самый верхний ряд макетной платы) и коллекторному контакту транзистора Q1.
• Подключите светозависимый резистор (LDR) к положительной клемме батареи (самый верхний ряд макета) и базовой клемме транзистора Q1.
• вставьте резистор 330 Ом между базовым выводом транзистора Q1 и отрицательной клеммой батареи (нижний нижний ряд макета).
• Подключите резистор 330R к положительной клемме батареи (самый верхний ряд макета) и анодной клемме светодиода (светоизлучающий диод) и подключите катодную клемму светодиода к контакту коллектора транзистора Q2.

Мини-система воздушного охлаждения от вентилятора 12 В (самодельный из мусора)

Простая схема готова к тестированию. Подключите клеммы аккумулятора 6 В к цепи, как показано на рисунке, и посмотрите на выход. Когда вы блокируете свет, падающий на резистор, зависящий от света (LDR), светодиод светится.

СВЕТОДИОД Горит даже при меньшей темноте. Используйте фонарик или зажигалку, если светодиод светится в меньшей темноте. Кроме того, можно попробовать отрегулировать чувствительность этой схемы, используя переменный резистор вместо R1-300Ом. Попробуйте эту схему с другими сопротивлениями (например, 1 кОм, 10 кОм и 100 кОм и т. Д.)

USB Mini Fan (самодельный, очень простой с использованием двигателя вентилятора 12 В на ПК)

Рассказ: (Щелкните изображения, чтобы увеличить)

Компоненты и принципиальные электрические схемы для автоматической системы управления уличным освещением

Принципиальная схема 1.Система автоматического управления уличным освещением (датчик с использованием LDR и транзистора BC 547.) Очень просто. Мы пробовали это в этом уроке, но вы также можете попробовать второй, упомянутый ниже.

Принципиальная схема 2. Система автоматического управления уличным освещением (датчик с использованием LDR и транзистора BC 547.) Очень просто.

Когда свет падает на LDR (светозависимый резистор), светодиод не светится. (Светодиод = выключен).

Теперь вы можете видеть, что мы заблокировали свет, падающий на резистор, зависимый от света (LDR), поэтому светодиод светится (светодиод = ON).

Снимок взят из видео.

Для получения дополнительных руководств по проектам в области базовой электротехники и электроники посетите: Библиотека простых проектов в области электротехники и электроники

Система интеллектуального уличного освещения на основе Интернета вещей

Определение проблемы

Как было сказано ранее, она встречается в ряде городов что уличный фонарь – одна из огромных расходов в городе. Затраты огромны, так как все натриевые лампы потребляют больше энергии. Расходы, потраченные на уличный фонарь, могут быть использованы для другого развития нации.В настоящее время используется ручная система, при которой свет будет включаться / выключаться, то есть свет будет включаться вечером и выключаться утром. Следовательно, между включением и выключением происходит много потерь энергии. Это одна из основных причин перехода на автоматическую систему, поскольку сокращаются потери мощности и, таким образом, экономятся большие денежные затраты. Помимо этого, ниже описаны другие недостатки существующей системы.

Недостатки существующей системы

• Выключение / включение уличных фонарей вручную
• Повышенное потребление энергии
• Высокие расходы
• Больше рабочей силы

Теперь переходим к предлагаемой системе, автоматизированной с использованием световых датчиков, а не только для экономии энергии и обеспечения безопасности, мы также видим еще несколько преимуществ.

Преимущества предлагаемой системы

• Автоматическое включение уличных фонарей
• Снижение затрат на техническое обслуживание
• Снижение выбросов CO₂
• Снижение светового загрязнения
• Беспроводная связь
• Энергосбережение
• Сокращение рабочей силы

A. Вход LDR

A Светозависимый резистор (LDR), также называемый фоторезистором , представляет собой устройство, коэффициент удельного сопротивления которого является функцией электромагнитного излучения.Следовательно, они являются светочувствительными устройствами, похожими на человеческие глаза. Их также называют фотопроводниками, проводящими ячейками или просто фотоэлементами. Они изготовлены из полупроводниковых материалов с высоким сопротивлением. LDR работает по принципу фотопроводимости. Фотопроводимость – это оптическое явление, при котором проводимость материалов снижается, когда материал фактически поглощает свет. Однако, когда свет падает на LDR, его сопротивление падает, и ток течет в базу первого транзистора, а затем во второй транзистор.Предустановленный резистор можно поворачивать вверх или вниз для увеличения или уменьшения сопротивления, таким образом, он может сделать схему более или менее чувствительной. LDR отправляет ответ на Arduino.

Датчик B.IR

Инфракрасный датчик – это электронный прибор, который используется для определения определенных характеристик окружающей среды путем испускания и / или обнаружения инфракрасного излучения. Он также способен измерять температуру объекта и обнаруживать движение. Инфракрасные волны не видны человеческому глазу.В электромагнитном спектре инфракрасное излучение – это область, имеющая длины волн длиннее, чем длины волн видимого света, но короче микроволн. Инфракрасная область составляет приблизительно от 0,75 до 1000 мкм. Инфракрасные датчики обнаруживают инфракрасный свет. Инфракрасный свет преобразуется в электрический ток, который обнаруживается детектором напряжения или силы тока. ИК-датчик отправляет ответ на Arduino.

C. LED

Светоизлучающий диод (LED) – это переходной диод, который при активации излучает свет.Когда мы прикладываем напряжение к его выводам, электроны могут объединяться с дырками внутри светодиода, высвобождая энергию в виде фотонов, которые и излучают свет. Следовательно, это полупроводниковый источник света с двумя выводами.

Светодиоды представляют нашу систему освещения, и количество излучаемого ею света напрямую связано с количеством света в окружающей среде, то есть, когда внешний свет меньше, чем свет, излучаемый светодиодами, находится на полной интенсивности и наоборот.

Д. ESP8266

ESP8266 – это модуль системы на кристалле (SoC) с поддержкой Wi-Fi, разработанный Espressif system. В основном он используется для разработки встроенных приложений IoT (Интернет вещей).

ESP8266 поддерживает

• 2,4 ГГц Wi-Fi (802.11 b / g / n, с поддержкой WPA / WPA2)
• Вход / выход общего назначения (16 GPIO)
• Последовательная связь по межиттерационной схеме (I²C) протокол
• Аналого-цифровое преобразование (10-битный АЦП)
• Протокол последовательной связи последовательного периферийного интерфейса (SPI)
• Интерфейсы I²S (звук между микросхемами) с DMA (прямой доступ к памяти) (совместное использование контактов с GPIO)
• UART (на выделенных контактах, плюс UART только для передачи может быть включен на GPIO2)
• Широтно-импульсная модуляция (PWM)

В нем используется 32-битный RISC-процессор на базе Tensilica Xtensa L106, работающий на частоте 80 МГц ( или разогнан до 160 МГц).Он имеет 64 КБ загрузочного ПЗУ, 64 КБ ОЗУ для инструкций и 96 КБ для данных. Доступ к внешней флеш-памяти можно получить через SPI.

Модуль ESP8266 – недорогой автономный беспроводной приемопередатчик, который можно использовать для разработки IoT.

Для связи с модулем ESP8266 микроконтроллер должен использовать набор команд AT. Микроконтроллер взаимодействует с модулем ESP8266-01 через UART с указанной скоростью передачи данных.

Есть много сторонних производителей, которые выпускают разные модули на основе этой микросхемы.Таким образом, модуль поставляется с различными вариантами наличия контактов, например:

• ESP-01 поставляется с 8 контактами (2 контакта GPIO) – антенна трассировки печатной платы. (показано на рисунке выше)
• ESP-02 поставляется с 8 контактами, (3 контакта GPIO) – антенный разъем U-FL.
• ESP-03 поставляется с 14 контактами, (7 контактов GPIO) – керамической антенной.
• ESP-04 поставляется с 14 контактами, (7 контактов GPIO) – без муравья.

и т. Д.

Например, на рисунке ниже показаны контакты модуля ESP-01.

ESP8266-01 Описание контактов модуля

3V3 : – 3.Вывод питания 3 В.

GND : – Контакт заземления.

RST : – Активный вывод сброса низкого уровня.
