Содержание

соединительные, самозажимные, многоуровневые, разновидности по количеству контактов

При соединении кабелей надежнее всего использовать не скрутку, а клеммники. Это специальные зажимы, позволяющие состыковать жилы одинакового сечения, разного сечения и даже разного вида, алюминиевые с медными, например.

Содержание

  1. Что собой представляют клеммники Wago
  2. Технические характеристики
  3. Как отличить от подделки
  4. Разновидности соединительных клемм Ваго
  5. Одноразовые самозажимающиеся
  6. Многоразовые зажимные
  7. Зажимы FIT CLAMP
  8. Клеммы с индикацией
  9. Популярные серии
  10. Правила использования

Что собой представляют клеммники Wago

Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.

Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.

Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.

Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.

Производители заявляют, что клеммники рассчитаны на работу с током до 32 А при соединении проводов с напряжением до 1000 В. Однако практика показывает, что приспособление дольше всего работает в схеме для освещения. Большие нагрузки, особенно при обслуживании тройной розетки клемма не выдерживает и плавится.

Нет

22.91%

Да

62.1%

Когда как

14.99%

Проголосовало: 467

Технические характеристики

Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:

  • допустимый рабочий ток – от 6 до 323 А;
  • допустимое напряжение – от 100 до 1000 В;
  • возможное сечение жил – от 0,08 до 95 кв. мм.

Специальный вид клемм позволяет соединить жилы из разного материала.

Простота соединения

Безопасность

Возможность стыковать провода из разных материалов и разного сечения

Надежность

Компактность

Возможность многоразового использования

Широкий ассортимент

К зажимам должен быть свободный доступ

Высокая стоимость

Много поделок

Как отличить от подделки

Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок. Отличить их от оригинала можно, но для этого придется потратить время.

  • На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
  • На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
  • Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
  • В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
  • У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
  • Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
  • На торцевой части указано питаемое напряжение и номинальная величина тока.

Клеммники Ваго упаковываются только в фирменную коробку.

Наличие брака тоже в большинстве случаев указывает на подделку. В оригинальных изделиях крайне сложно найти остатки литья на клеммах.

Разновидности соединительных клемм Ваго

Классифицируют изделия Ваго по конструкции, назначению, способу применения, количеству гнезд и прочим признакам.

Одноразовые самозажимающиеся

Применяются для однократного соединения одножильных проводов. Такой вариант годится, если соединение будет постоянным и в обслуживании не нуждается. Разрешается использовать и многоразовые жилы, но только при опрессовке гильзами. При соединении провод проталкивают в глубину разъема до упора, где его зажимает контакт. Вытащить жилу уже нельзя, можно только вырвать, повредив клеммник.

Удерживает кабель плоско-пружинный зажим. Выполняется в 2 вариантах:

  • без пасты для контакта только медных жил;
  • с пастой для соединения алюминиевых проводников, жил из алюминиевых сплавов и меди.

Клеммники выпускают с разным количеством гнезд – от 2 до 8. Соответственно меняются и размеры изделия.

Валера

Голос строительного гуру

Задать вопрос

Задача клеммы – уменьшить потерю сигнала при подключении розетки к осветительному прибору. Допускается применять ее для силовой электроустановки, но в этом случае срок службы изделии сокращается.

Многоразовые зажимные

Предназначены для многоразового использования. Жилу внутри удерживает зажимной механизм CAGE CLAMP. Он обеспечивает усилие фиксации для проводов с разным сечением. Срабатывает зажим так: провод до упора вставляют в отверстие, где усилие нажатия активирует механизм зажима. Пластинка достаточно гибкая, так что позволяет работать с разным сечением, но при этом она не повреждает контактную площадь кабеля.

Чтобы вытянуть провод, нужно ввести конец отвертки в нижнее по отношению к разъему отверстие и оттянуть зажимной механизм. В более универсальных версиях работу зажима обеспечивает повернутый вверх рычажок. Для ремонта достаточно его опустить и провод легко выйдет из гнезда.

Размеры и показатели клемм отличаются. Простой зажим серии 222 может работать с напряжением до 380 В и соединять провода сечением более 5 кв. мм. Вариант 224 зажимает только одну соединительную жилу, зато работает с напряжением до 450 В.

Зажимы FIT CLAMP

Многоразовые универсальные зажимы, которые позволяют вставлять кабель без предварительной зачистки изоляции на концах. Работают по типу «врезного» наконечника. Это заметно облегчает монтаж и демонтаж соединения.

Удерживает контакт защелка. Достаточно ее поднять, чтобы отжать пластинку и освободить жилу.

Клеммы с индикацией

Модель со встроенным индикаторным элементом. Выпускают разновидности:

TOPJOB S двухуровневый – в качестве индикатора используется встроенный светодиодный сигнализатор. Применяется для обслуживания диодных схем специального назначения: при передаче сигнала нарушения, при ламповых испытаниях. Клеммники очень компактны – не более 5,2 мм в ширину, и часто применяют при проектировании контрольных блоков.

TOPJOB S трехуровневый – применяется при создании специальных схем. Вариант с защитным предохранителем предупреждает короткое замыкание. Оснащается пробкой с рабочей мощностью до 2,5 Вт.

Популярные серии

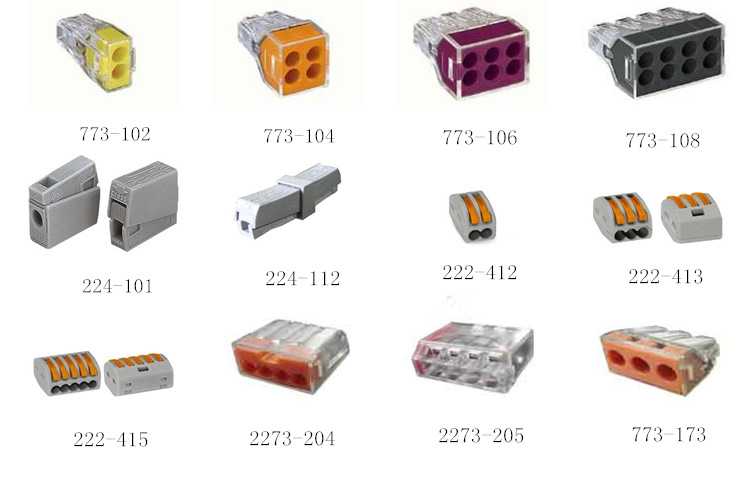

Различают изделия по сериям. Так проще определить, для чего именно предназначено устройство. Самые популярные:

  • 733 – самые дешевые соединительные клеммы Ваго. Одноразовый зажим обеспечивает неразъемное соединение жил. Работают с силой тока 20 А и напряжением до 400 В. Применяются для стыковок одножильных проводников. Варианты с пастой непрозрачны, без пасты выпускаются с прозрачным корпусом.
  • 2273 – аналогично серии 733, но отличается меньшими размерами. Чаще используется для обслуживания световых линий.
  • 222 – рычажковый многоразовый зажим. Для демонтажа соединений достаточно опустить рычаг. Это облегчает ремонтные и профилактические работы. Клеммы серии 222 соединяют одножильные и многожильные проводники. Выполняется без пасты, так что работает только с медным проводником. Выдерживает силу тока до 30 А и напряжение жил 380 В.
  • 224 – модель для осветительных приборов.
  • 273 – соединяет до 3 кабелей сечением до 4 мм². Модель с защитной пастой, предназначена для алюминиевых жил.
  • 243 – микрозажим. Рассчитан на ток не более 6 А.
  • 862 – многоразовый зажим для коммутации медных проводов – от 2 до 5, с сечением до 2,5 кв. м. Клеммники можно зафиксировать на основании, к его корпусу есть крепежные отверстия. Выпускают также модификацию S. Этот вариант позволяет соединять провода без снятия изоляции.
222 224 273 243 862

Клеммы можно модифицировать для подключения проводников из разных материалов. Для этого в модели с пастой удаляют пасту в гнезде, где будет стоять медный провод, и скрепляют обычным путем. Состав можно купить, так что в клеммнике без пасты (для медных проводов) можно смазать 1 гнездо смесью и вставить алюминиевый провод.

Правила использования

Как бы просто ни монтировались клеммники Ваго для кабеля, при работах следует учитывать особенности изделий и все правила электромонтажа.

  • Зажим – стандартный и разрешенный способ соединения проводов. Поэтому использование клеммников WAGO ничуть не уступает сварке или пайке.
  • Модели с пастой предназначены для работы с алюминиевыми проводниками – состав защищает жилу от коррозии. Для медных проводников нужны зажимы без пасты.
  • Для каждого электрического контура нужно подбирать кабель подходящего сечения. И только по этому показателю выбирать клеммник.

Характеристики клеммы должны соответствовать предполагаемому напряжению и силе тока.

разновидности и особенности использования + правила выбора

Стремительное развитие электрики отметилось массой инноваций, затронувших даже простые, но крайне необходимые соединительные элементы — клеммы. Среди существующего многообразия таких приспособлений особое место занимают самозажимные клеммники, благодаря которым существенно упрощается  электромонтаж.

Все о новаторском виде соединителей вы узнаете из представленной нами статьи. Мы познакомим с ассортиментом, представленным начинающему электрику в настоящий момент. Рассмотрим наиболее популярные коннекторы такого рода, пользующиеся высоким спросом.

Содержание статьи:

  • Устройство самозажимных коннекторов
  • Разновидности клемм самозажимного характера
  • Особенности использования различных клемм
    • Подвид #1 — серия 222 под многожильный провод
    • Подвид #2 — серия 243 под исполнение «микро-зажим»
    • Подвид #3 — серия 2273 под монтаж освещения
    • Подвид #4 — серия 773 для распределительных коробок
    • Подвид #5 — серия 862 с нажимной лапкой
  • Правила выбора самозажимных клемм
  • Выводы и полезное видео по теме

Устройство самозажимных коннекторов

Технически конструкции самозажимных клемм не выделяются особыми сложностями, несмотря на многообещающее наименование.

Как правило, главным рабочим компонентом такого рода изделий выступает пружинный элемент. Именно за счёт пружинного действия получают самозажимное свойство клеммы.

Ассортимент самозажимных клемм, представленных на рынке, предоставляет потенциальным монтажникам электрики обширные возможности для созданий надежных схемных соединений

Конструктивное исполнение клеммы предполагает концентрацию усилия в конкретной области, ограниченной, к примеру, параметром сечения провода. Поэтому на рынок поставляются самозажимные коннекторы разного форм-фактора, обеспечивающие возможность работы с различными электрическими проводами.

Зажимающий элемент клеммника традиционно изготавливается на основе медного сплава, обладающего достаточным уровнем жесткости. Контактная область зажимающего элемента обрабатывается оловянно-свинцовым покрытием.

Такой подход к обработке гарантирует надёжную защиту от возможного проявления коррозии, обеспечивает долговечность изделия.

Обработка поверхностей элементов конструкции клеммников позволяет сохранить долговечность действия механизма, свойства надежного контакта, общую функциональность устройства

Эффект самозажима обеспечивается пружиной, выполненной на основе прочной стали. Пружина «подпирает» зажимающий элемент с расчётным усилием, практически равным усилию, которое пользователь должен приложить к рабочему рычагу, прежде чем вставить провод в паз.

Согласно техническим сведениям, самозажимные клеммы рассчитаны под работу с проводниками сечением 0,08-95 мм при рабочих напряжениях до 1000 вольт. Параметры рабочего тока допускаются в диапазоне 6-320А. Основная область применения хозяйственно-бытовая, но также выпускаются экземпляры промышленного назначения.

Разновидности клемм самозажимного характера

Собственно, существуют две разновидности продуктов подобного типа:

  1. Рычажные.
  2. Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.

Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.

Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.

Особенности использования различных клемм

Немецкий производитель Wago предлагает обширный ряд , среди которых, с точки зрения подвидов, выделяются следующие:

  • cage clamp — плоской конфигурации;
  • fit clamp — врезной конфигурации;
  • пластинчато-пружинной конфигурации.

Продукция Wago для удобства подбора и по конфигурации исполнения разделена по сериям. Рассмотрим, какие существуют серийные модификации клемм самозажимного характера.

Подвид #1 — серия 222 под многожильный провод

Изделия этой серии представляют конструкцию рычажного типа. Как правило, окрашиваются эти ярко оранжевым цветом, что позволяет быстро обнаруживать объект соединения в условиях массового электромонтажа.

Продукт немецкой фирмы Wago, обозначенный в каталоге 222 серией. Исполнение рычажного типа, удобное для применения при монтаже сетей относительно невысокой мощности

Несмотря на конкретное предназначение, серия 222 с тем же успехом используется под соединения одножильных проводников. Расчётное рабочее напряжение ограничивается параметром 380 вольт при максимально допустимом токе 32А.

Клеммники самозажимного типа серии 222 находят применение для создания соединений внутри распределительных коробок. На бытовом уровне часто используются при монтаже осветительных сетей.

Подвид #2 — серия 243 под исполнение «микро-зажим»

Учитывая микро-исполнение этой серии продукта, расчетное напряжение под соединение допускается не выше 100 вольт при номинальном токе 6А. Производителем заявлено применение этого вида только под одножильный провод. Поддерживаются проводники как на медной, так и на алюминиевой основе.

Конструктивное исполнение серии 243 – ещё одного продукта из ассортимента немецкого производителя. Компактный миниатюрный корпус позволяет без труда использовать клеммники в труднодоступных местах

Это один из подвидов клеммников самозажимного характера, где не предусмотрено использование вспомогательных рычагов.

Стандартное исполнение клеммника серии 243 – прямоугольный модуль под размещение четырех проводников внутри четырех контактных отверстий. Изделия этой серии обычно окрашенны в темно-серые тона. Применяются при монтаже систем видеонаблюдения и при сборке прочих систем и сетей, где требуются миниатюрные коннекторы.

Подвид #3 — серия 2273 под монтаж освещения

2273 или Compact — это своего рода самозажимные специализированные клеммники, то есть рассчитанные для применения при построении схемы осветительной сети. Правда строгих ограничений при этом производитель не вносит. Как указывает документация – допускается работать с проводниками размером 0,5-2,5 мм2 по сечению.

Конструктивный вариант самозажимного клеммника, выпускаемого фирмой Wago как продукт 2273 серии. Этот вид отличается, в первую очередь, конкретным применением, рекомендуемым производителем

Особенность этой серии – наличие изделий, содержащих внутри пасту и не содержащих. Как правило, специальная паста, токопроводящая, применяется на монтаже алюминиевых проводов с целью создания оптимальных условий против появления на зажатых проводниках и самих клеммниках окислов металлов.

Подвид #4 — серия 773 для распределительных коробок

Основное предназначение этой серии клеммников – работа с проводниками на медной основе (одножильными/многожильными) 3-го класса гибкости.

Допускается вставка жил сечением 1-6 мм2 в зависимости от конфигурации конструкции под конкретное сечение. Клеммы относятся к разряду виброустойчивых изделий. Рабочий ток 25-40А.

Исполнение практически аналогичное предыдущему, за исключением технической особенности. Заключается особенность в том, что эта конструкция более мощная, позволяет работать с более высокой токовой нагрузкой

Корпус таких продуктов Wago делается из прозрачного изолирующего материала, что позволяет контролировать глубину внедрения жилы внутрь контактного паза. Также на корпусе предусмотрен «контрольный» контакт – точки, куда возможно подключение щупов измерительных приборов.

Подвид #5 — серия 862 с нажимной лапкой

Эта серия обеспечивает подключение одножильных и многожильных проводов. При этом на одну клемму допускается включать до 4 проводов того и другого типа, имеющих диаметр не более 4 мм. Клеммы серии 862 допускают использование при напряжениях до 500 вольт.

Достаточно легкого нажима на своеобразный элемент управления клеммника – лапку, чтобы с такой же легкостью вставить внутрь паза рабочий проводник. Отпускание лапки-кнопки, соответственно, сопровождается зажимом провода

Уникальность продукта — здесь не требуется использовать электрический инструмент при выполнении подключения. Конструкция имеет специальную кнопку — лапку фиксации, благодаря которой легко и просто подключать/отключать проводник вручную или отверткой.

Конструктивное исполнение также отличается наличием фиксирующей ножки для крепления этого коннертора.

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой — на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать , не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из , с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется сравнительный анализ фирменных клеммников с продуктами, являющимися полной подделкой и достаточно широко представленных на рынке.

Рассматривается момент – как отличить фирменную самозажимную клемму от подделки:

Устройства самозажимного действия, при помощи которых организуется электрическое соединение, являются удобными и практичными. Но при всех преимуществах таких аксессуаров, их применение несколько ограничено технико-эксплуатационными параметрами.

Но развитие подобных устройств активно продолжается. Не удивительно, если в ближайшее время будут появляться своего рода универсальные клеммы для работы в разных условиях.

Расскажите о том, как ремонтировали или модернизировали электросеть, используя зажимные соединители. Поделитесь технологическими нюансами, которыми стоит воспользоваться начинающим электрикам. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Соединители для проводов/сращивания

– способ соединения

Соединители для проводов и сращивания WAGO помогут вам в любой монтажной коробке, будь то соединительная или распределительная коробка. Вставное или рычажное соединение — наши решения экономят время и деньги.

Ваши преимущества:

  • Быстрый и простой в использовании
  • Подходящий разъем для любого применения
  • Минимальные требования к пространству обеспечивают высокую плотность проводки
  • Четко организованная проводка в шкафах управления и распределительных коробках
  • Установка, не требующая обслуживания
  • Постоянные, надежные соединения

Благодаря технологии WAGO 2773 PUSHWIRE® сращивание проводов стало быстрее и проще, чем когда-либо прежде. Все, что вам нужно сделать, это проложить себе путь к быстрому и надежному соединению — никаких скручиваний не требуется.

Вот еще несколько преимуществ наших сплайс-коннекторов серии 2773:

  • Низкое усилие вставки с высокой степенью фиксации для надежного намерения
  • Возможность комбинировать различные типы проводников (например, одножильные и многожильные)
  • Прозрачный корпус и встроенный тестовый порт упрощают поиск и устранение неисправностей
  • Самая компактная конструкция в отрасли

Подробнее о серии 2773 Показать список продуктов

Соединители для сращивания LEVER-NUTS® для всех типов проводников

От проводки систем внутренней связи до электрических печей и опасных зон: с помощью компактных соединительных соединителей серии 221 от WAGO можно быстро и легко соединить различные типы проводников.

  • Подключайте все типы проводников без предварительной подготовки
  • Комбинируйте проводники любых типов и размеров
  • Удобный рычаг управления для заделки без инструментов
  • Идеально подходит для распределительных сетей благодаря монтажному держателю

Подробнее о серии 221 Показать список продуктов

Соединители PUSH WIRE® для распределительных коробок

Ассортимент нашей продукции поддерживает широкое сечение: Соединители MICRO PUSH WIRE® серии 243 специально разработаны для низковольтных установок. Серия 2773 соединяет проводники до 12 AWG и предназначена для использования в приложениях с более высоким напряжением в компактных помещениях.

  • Надежность контакта благодаря низкому усилию вставки и высокому удерживающему усилию
  • Быстрая разводка за счет заделки одножильных проводов push-in
  • Заделка проводов без инструментов
  • Идеально подходит для распределительных сетей благодаря монтажному держателю
  • Прозрачный корпус для визуальной проверки правильная вставка проводника

Показать список продуктов

Соединители для освещения

Соединители для освещения WAGO идеально подходят для соединения одножильных и тонкожильных проводников. Благодаря одобрению в качестве независимого оборудования согласно EN 60998, соединители WAGO для освещения можно использовать практически во всех бытовых и аналогичных строительных установках, где требуется соединение между одножильными и тонкопроволочными проводниками.

  • Идеальное соединение одножильных проводников с тонкопроволочными проводниками
  • Простая проводка без использования инструментов — особенно полезна при работе над головой
  • Поддержка множества приложений, включая подключение устройств с гибкими проводниками к стационарным установкам (например, жалюзийным двигателям)

Показать список продуктов

Это также может вас заинтересовать

Темы и продукты, связанные с нашими установочными клеммными колодками и разъемами

Клеммные колодки для монтажа на рейку

Быстрая установка, полная защита от вибрации и отсутствие обслуживания: надежность систем клеммных колодок WAGO для монтажа на рейке основана на проверенной в отрасли технологии пружинных соединений.

Учить больше

Технология соединения

Поиск дистрибьютора

Всегда рядом с вами, всегда готов помочь: наш поиск дистрибьюторов поможет вам найти подходящего предпочтительного партнера для ваших продуктов WAGO и поддержки.

Учить больше

Клеммные колодки

— только лучшее для шкафов управления и распределительных шкафов

Решайте любые задачи с помощью систем клеммных колодок WAGO для монтажа на рейке. Наша полная линейка высокопроизводительных клеммных колодок станет платформой для вашего решения!

Ваши преимущества:

  • Полная линейка высокопроизводительных клеммных колодок для любого применения
  • Высочайший уровень безопасности: испытания, выходящие за рамки промышленных стандартов
  • Проверенная технология пружинного соединения: быстрая, виброустойчивая и не требующая обслуживания
  • Дополнительная экономия за счет сокращения времени подключения, более быстрого ввода проекта в эксплуатацию и устранение затрат на обслуживание благодаря соединениям, не требующим технического обслуживания
  • Устранение трудоемкой подготовки – не требуются наконечники или обжим

Обзор семейства продуктов

Клеммные колодки TOPJOB® S для монтажа на рейке

Клеммные колодки WAGO TOPJOB® S для монтажа на рейке предлагают больше, чем просто надежное электрическое соединение.

Широкий ассортимент проходных и функциональных клемм для проводников с поперечным сечением от 0,14 до 25 мм 2 (26–4 AWG) предлагает ряд преимуществ.

Преимущества:

  • Универсальная технология соединения Push-in CAGE CLAMP® для всех типов проводников
  • Вставная концевая заделка одножильных и многожильных проводов, а также тонкожильных проводников с наконечниками
  • Правильное решение для всех задач объединения: непрерывные, соседние, понижающие, вертикальные перемычки и т. д.
  • Непрерывные, многожильные маркировочные полоски для маркировки, экономящей время и деньги
  • Лучшие в отрасли резервы безопасности: единая система клемм для монтажа на рейку практически для любого применения в мире

Подробнее о TOPJOB® S Показать список продуктов

Сильноточные клеммы для монтажа на рейку с зажимом POWER CAGE CLAMP®

Сильноточные клеммы для монтажа на рейку с зажимом POWER CAGE CLAMP® используют пружинное усилие для соединения проводников диаметром до 185 мм

2 (350 кмил). Они доступны в виде клеммных колодок 35, 50, 95 и 185 мм 2 (2, 1/0, 4/0 AWG; 350 тысяч кубических милов). Доступны версии как для монтажа на DIN-рейку, так и для непосредственного монтажа на пластину с помощью монтажных фланцев.

Преимущества:

  • Для всех областей применения: энергоемкие отрасли, в том числе производство машин и оборудования, а также производство энергии
  • Также подходят для суровых условий: жаро- и морозостойкие
  • Допуски Ex e II (185 мм 2 / 350 тыс. милов)
  • Простота в использовании: боковая вставка проводника и фиксирующий язычок для простоты подключения
  • Быстрая заделка: не требует трудоемкой подготовки — не требуются кольцевые клеммы или кабельные наконечники

Подробнее о POWER CAGE CLAMP® Показать список продуктов

Мини-клеммные колодки TOPJOB® S для монтажа на рейку

Компактная конструкция делает мини-клеммные колодки для монтажа на рейку идеальными для работы в ограниченном пространстве. Различные варианты монтажа и срабатывания также доступны для максимальной гибкости, поэтому вы можете выбрать клеммные колодки Mini в зависимости от использования и удобства. Благодаря технологии пружинного соединения они также подходят для виброустойчивых соединений и могут использоваться, например, в распределительных коробках трехфазных двигателей.

Преимущества:

  • Экономия места: компактный дизайн с полной функциональностью
  • Надежность и безопасность: проверенная технология соединения пружинным давлением делает соединения виброустойчивыми DIN-15 или DIN-35 рейки и монтажные пластины с защелкивающейся монтажной ножкой или монтажным фланцем
  • Быстрота и простота в эксплуатации: для мини-клеммных колодок, монтируемых на рейку, вы можете выбрать между кнопкой и рабочим слотом
  • Простота объединения, маркировки и тестирования

Узнайте больше о TOPJOB® S Mini Показать список продуктов

X-COM®S-SYSTEM Съемные клеммные колодки для монтажа на рейку

WAGO X-COM®S-SYSTEM доступна в двух различных сечениях (серия 2020 и 2022). Он совместим с нашими клеммными колодками TOPJOB® S для монтажа на рейке и широким спектром аксессуаров семейства клеммных колодок TOPJOB® S для монтажа на рейке.

Преимущества:

  • Заделка проводов до 1,5 мм 2
    (16 AWG) в клеммной колодке шириной всего 3,5 мм (0,138 дюйма) и до 4 мм 2 (12 AWG) в клеммной колодке шириной всего 5,2 мм (0,205 дюймов)
  • Вставной зажим CAGE CLAMP® для быстрой проводки
  • Вставной зажим одножильных и многожильных проводников, а также тонкожильных проводников с наконечниками
  • Предотвращение неправильного соединения путем кодирования групп с одинаковым числом полюсов
  • Безопасная розетка заглушки с помощью стопорных рычагов и пластин для снятия натяжения

Подробнее о X-COM®S Показать список продуктов

Классические клеммные колодки для монтажа на рейку

Программа клеммных колодок для монтажа на рейку с проверенной технологией соединения CAGE CLAMP® включает подходящую клеммную колодку для любого применения: клеммные колодки с предохранителями, размыкающими/тестовыми, диодными и светодиодными клеммами, вставные клеммные колодки — даже клеммные колодки для монтажа на рейку для подключения датчиков и исполнительных механизмов.

Преимущества:

  • Многоуровневые клеммные колодки: Двух- или трехъярусные клеммные колодки экономят место
  • Соединения CAGE CLAMP®: испытаны миллиарды раз
  • Многогранные, индивидуальные возможности объединения с помощью вставных перемычек, понижающих перемычек, ступенчатых перемычек, вертикальных перемычек и т. д.
  • Идентификация цепей с помощью маркеров WMB
  • Простое тестирование с помощью съемных и модульных адаптеров тестовых штекеров, а также тестовых штекеров

Показать список продуктов

Классические мини-клеммные колодки для монтажа на рейку

Мини-клеммные колодки WAGO для монтажа на рейку идеально подходят для приложений с ограниченным пространством и небольших размеров проводников. Благодаря проверенной технологии WAGO CAGE CLAMP® эти клеммные колодки обеспечивают виброустойчивые и надежные соединения.

Преимущества:

  • Минимальное пространство в корпусе
  • Монтаж на рейку DIN-15 или DIN-35
  • Светло-серые версии для приложений EX e II
  • Простота объединения, маркировки и тестирования
Показать список продуктов

Клеммные колодки для панельного монтажа

Модульные клеммные колодки для монтажа на рейку идеально подходят как для заказных, так и для готовых клеммных колодок для панельного монтажа. Эти клеммные колодки можно монтировать с помощью винтовых фланцев, защелкивающихся ножек для монтажных отверстий или для сборки на алюминиевых несущих рейках.

Преимущества:

  • Различные варианты монтажа с помощью фланцев или защелкивающихся ножек
  • Простота подключения через клеммные колодки с фронтальным или боковым вводом
  • Доступны клеммные колодки с кнопками на одной или обеих сторонах
  • Номинальная напряжение (серия 264): 800 В
  • Широкая область применения: доступны версии для приложений Ex e II

Показать список продуктов

Компактные клеммные колодки для монтажа на рейку

Компактные клеммные колодки WAGO для монтажа на рейку чрезвычайно компактны, что делает их идеальными для приложений с ограниченным пространством. Двух- или трехъярусные клеммные колодки экономят еще больше места. Проверенная временем технология CAGE CLAMP® от WAGO обеспечивает надежное соединение.

Преимущества:

  • Установка на рейку DIN-15 или DIN-35
  • Модульные вставные ответвительные модули для дополнительных проводных соединений и тестирования
  • Светло-серые версии для приложений Ex e II
  • Двух- или трехуровневые клеммные колодки еще больше экономят место
  • Гибкое объединение с помощью двух параллельных разъемов для перемычек

Показать список продуктов

Клеммные колодки для монтажа на шасси

Серия 862 идеально подходит для подключения до четырех проводников сечением от 0,5 до 4 мм 2 (20–12 AWG) на потенциал.

Преимущества:

  • Подключение до четырех проводников диаметром от 0,5 до 4 мм 2 (20-12 AWG)
  • Быстрая проводка на месте с помощью технологии Push-in CAGE CLAMP®: простая заделка одножильных, многожильных проводников с наконечниками или проводников, соединенных ультразвуком мгновенное проникновение
  • Кнопки для простой установки с помощью рабочего инструмента или вручную
  • Встроенные контрольные точки упрощают тестирование с помощью тестового штекера Ø 2 мм
  • Гибкий вариант маркировки со стандартной маркировкой (предварительно нанесенной), маркировочной полосой или по индивидуальному заказу маркировка для крупных заказов

Показать список продуктов

Клеммные колодки для матричной коммутации и клеммные колодки с общим потенциалом

Матричные коммутационные колодки и клеммные колодки с общим потенциалом WAGO серии 727 обеспечивают идеальный интерфейс между управлением и полевым уровнем и идеально подходят для матричных коммутационных щитов с односторонним доступом.

Преимущества:

  • Простая и наглядная конфигурация матричной коммутационной панели: сторона поля повторяет сторону патча
  • Высокая плотность соединения: множество точек зажима на минимальном пространстве
  • Четкое назначение: зажимы с прямой маркировкой
  • Версии со стопорными зажимами или без них для крышек кабельных каналов
  • Синие клеммные колодки для приложений Ex i
  • Простое тестирование через тестовое отверстие для тестовых штекеров диаметром 2,3 мм (0,091 дюйма)

Показать список продуктов

Матричные коммутационные панели

Матричные коммутационные панели обеспечивают высокую плотность сигнала при минимальном занимаемом пространстве. Четкое расположение и простые возможности тестирования имеют важное значение.

Преимущества:

  • Доступны с различным количеством полюсов; 32-, 48- и 80-контактные версии, а также 32-контактная версия Slimline для 19-дюймовых стоек
  • Дополнительные модули для прямого подключения к монтажной раме
  • Встроенные тестовые разъемы для каждого сигнала/потенциала
  • Индивидуальная групповая маркировка через WSB маркеры
  • Цветные модульные сборки, маркированные на заводе для лучшего обзора
  • Синие матричные коммутационные панели для приложений Ex i

Показать список продуктов

Соединение экрана

Система соединения экрана WAGO обеспечивает эффективное экранирование ЭМС.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
