При соединении кабелей надежнее всего использовать не скрутку, а клеммники. Это специальные зажимы, позволяющие состыковать жилы одинакового сечения, разного сечения и даже разного вида, алюминиевые с медными, например.
Содержание
- Что собой представляют клеммники Wago
- Технические характеристики
- Как отличить от подделки
- Разновидности соединительных клемм Ваго
- Одноразовые самозажимающиеся
- Многоразовые зажимные
- Зажимы FIT CLAMP
- Клеммы с индикацией
- Популярные серии
- Правила использования
Что собой представляют клеммники Wago
Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.
Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.
Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.
Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.
Производители заявляют, что клеммники рассчитаны на работу с током до 32 А при соединении проводов с напряжением до 1000 В.
Однако практика показывает, что приспособление дольше всего работает в схеме для освещения. Большие нагрузки, особенно при обслуживании тройной розетки клемма не выдерживает и плавится.
Однако практика показывает, что приспособление дольше всего работает в схеме для освещения. Большие нагрузки, особенно при обслуживании тройной розетки клемма не выдерживает и плавится.Нет
22.81%
Да
62.05%
Когда как
15.14%
Проголосовало: 469
Технические характеристики
Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:
- допустимый рабочий ток – от 6 до 323 А;
- допустимое напряжение – от 100 до 1000 В;
- возможное сечение жил – от 0,08 до 95 кв. мм.
Специальный вид клемм позволяет соединить жилы из разного материала.
Простота соединения
Безопасность
Возможность стыковать провода из разных материалов и разного сечения
Надежность
Компактность
Возможность многоразового использования
Широкий ассортимент
К зажимам должен быть свободный доступ
Высокая стоимость
Много поделок
Как отличить от подделки
Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок.
Отличить их от оригинала можно, но для этого придется потратить время.
- На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
- На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
- Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
- В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
- У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
- Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
- На торцевой части указано питаемое напряжение и номинальная величина тока.
В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.Клеммники Ваго упаковываются только в фирменную коробку.
Наличие брака тоже в большинстве случаев указывает на подделку. В оригинальных изделиях крайне сложно найти остатки литья на клеммах.
Разновидности соединительных клемм Ваго
Классифицируют изделия Ваго по конструкции, назначению, способу применения, количеству гнезд и прочим признакам.
Одноразовые самозажимающиеся
Применяются для однократного соединения одножильных проводов. Такой вариант годится, если соединение будет постоянным и в обслуживании не нуждается. Разрешается использовать и многоразовые жилы, но только при опрессовке гильзами. При соединении провод проталкивают в глубину разъема до упора, где его зажимает контакт. Вытащить жилу уже нельзя, можно только вырвать, повредив клеммник.
Удерживает кабель плоско-пружинный зажим. Выполняется в 2 вариантах:
- без пасты для контакта только медных жил;
- с пастой для соединения алюминиевых проводников, жил из алюминиевых сплавов и меди.
Клеммники выпускают с разным количеством гнезд – от 2 до 8. Соответственно меняются и размеры изделия.
Валера
Голос строительного гуру
Задать вопрос
Задача клеммы – уменьшить потерю сигнала при подключении розетки к осветительному прибору. Допускается применять ее для силовой электроустановки, но в этом случае срок службы изделии сокращается.
Многоразовые зажимные
Предназначены для многоразового использования. Жилу внутри удерживает зажимной механизм CAGE CLAMP. Он обеспечивает усилие фиксации для проводов с разным сечением. Срабатывает зажим так: провод до упора вставляют в отверстие, где усилие нажатия активирует механизм зажима. Пластинка достаточно гибкая, так что позволяет работать с разным сечением, но при этом она не повреждает контактную площадь кабеля.
Чтобы вытянуть провод, нужно ввести конец отвертки в нижнее по отношению к разъему отверстие и оттянуть зажимной механизм. В более универсальных версиях работу зажима обеспечивает повернутый вверх рычажок. Для ремонта достаточно его опустить и провод легко выйдет из гнезда.
Размеры и показатели клемм отличаются. Простой зажим серии 222 может работать с напряжением до 380 В и соединять провода сечением более 5 кв. мм. Вариант 224 зажимает только одну соединительную жилу, зато работает с напряжением до 450 В.
Зажимы FIT CLAMP
Многоразовые универсальные зажимы, которые позволяют вставлять кабель без предварительной зачистки изоляции на концах. Работают по типу «врезного» наконечника. Это заметно облегчает монтаж и демонтаж соединения.
Удерживает контакт защелка. Достаточно ее поднять, чтобы отжать пластинку и освободить жилу.
Клеммы с индикацией
Модель со встроенным индикаторным элементом. Выпускают разновидности:
TOPJOB S двухуровневый – в качестве индикатора используется встроенный светодиодный сигнализатор.
Применяется для обслуживания диодных схем специального назначения: при передаче сигнала нарушения, при ламповых испытаниях. Клеммники очень компактны – не более 5,2 мм в ширину, и часто применяют при проектировании контрольных блоков.
TOPJOB S трехуровневый – применяется при создании специальных схем. Вариант с защитным предохранителем предупреждает короткое замыкание. Оснащается пробкой с рабочей мощностью до 2,5 Вт.
Популярные серии
Различают изделия по сериям. Так проще определить, для чего именно предназначено устройство. Самые популярные:
- 733 – самые дешевые соединительные клеммы Ваго. Одноразовый зажим обеспечивает неразъемное соединение жил. Работают с силой тока 20 А и напряжением до 400 В. Применяются для стыковок одножильных проводников. Варианты с пастой непрозрачны, без пасты выпускаются с прозрачным корпусом.
- 2273 – аналогично серии 733, но отличается меньшими размерами. Чаще используется для обслуживания световых линий.
- 222 – рычажковый многоразовый зажим. Для демонтажа соединений достаточно опустить рычаг. Это облегчает ремонтные и профилактические работы. Клеммы серии 222 соединяют одножильные и многожильные проводники. Выполняется без пасты, так что работает только с медным проводником. Выдерживает силу тока до 30 А и напряжение жил 380 В.
- 224 – модель для осветительных приборов.
- 273 – соединяет до 3 кабелей сечением до 4 мм². Модель с защитной пастой, предназначена для алюминиевых жил.
- 243 – микрозажим. Рассчитан на ток не более 6 А.
- 862 – многоразовый зажим для коммутации медных проводов – от 2 до 5, с сечением до 2,5 кв. м. Клеммники можно зафиксировать на основании, к его корпусу есть крепежные отверстия. Выпускают также модификацию S. Этот вариант позволяет соединять провода без снятия изоляции.
Чаще используется для обслуживания световых линий.Клеммы можно модифицировать для подключения проводников из разных материалов.
Для этого в модели с пастой удаляют пасту в гнезде, где будет стоять медный провод, и скрепляют обычным путем. Состав можно купить, так что в клеммнике без пасты (для медных проводов) можно смазать 1 гнездо смесью и вставить алюминиевый провод.
Правила использования
Как бы просто ни монтировались клеммники Ваго для кабеля, при работах следует учитывать особенности изделий и все правила электромонтажа.
- Зажим – стандартный и разрешенный способ соединения проводов. Поэтому использование клеммников WAGO ничуть не уступает сварке или пайке.
- Модели с пастой предназначены для работы с алюминиевыми проводниками – состав защищает жилу от коррозии. Для медных проводников нужны зажимы без пасты.
- Для каждого электрического контура нужно подбирать кабель подходящего сечения. И только по этому показателю выбирать клеммник.
Характеристики клеммы должны соответствовать предполагаемому напряжению и силе тока.
youtube.com/embed/YvggCHSfS1I?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark” frameborder=”0″ allowfullscreen=””/>Соединительная клемма Wago: как пользоваться правильно
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Способы соединений
- 2 Характеристики и устройство клемм
- 3 Виды клемм WAGO
- 4 Серии
- 5 Как выбрать клеммы
- 6 Монтаж клеммников
- 7 Достоинства и недостатки зажимов «ВАГО»
- 8 Заключение
Есть множество способов создать контакт между проводниками: можно использовать наконечники, сварку, скрутку, пайку и пр. Одним из современных способов, создающих очень надежные контакты, — пружинящие контакты, разработанные немецким брендом Wago – пружинящие контакты. Клеммники Wago имеют ряд особенностей, благодаря которым отлично зарекомендовали себя.
Способы соединений
Самыми популярными способами соединений можно назвать следующие:
- Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
- Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
- Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
- Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
- Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.
При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.Все варианты, конечно, имеют свои преимущества и недостатки, далеко не все подходят для использования длительное время. Поэтому клеммы wago набирают популярность как оптимальный способ контакта.
Характеристики и устройство клемм
Клемма — это особый зажим с плоско-пружинным принципом работы. Вся её площадь воздействует на кабель, но не приводит к повреждениям. Эта зажимная сила достаточно велика, чтобы крепко соединить проводники, при этом на всей поверхности контакта будет малое переходное сопротивление.
Токонесущая рейка производится из электролитной твёрдой меди с мягкой лужёной поверхностью. Сверху ее покрывают сплавом из 60 % олова и 40% свинца, который защищает рейку от коррозии.
Пружины делают из хром-никелевой стали, потому что она обладает очень высоким пределом прочности при растяжении. Изоляция делается из полиамида, потому что он с трудом воспламеняется, самопогашается и не подвержен коррозии.
Клеммы Wago применяются в промышленности и в бытовых условиях. Такая универсальность достигается не только благодаря устройству и материалу элементов, но также диапазонам необходимых значений:
- Сечение кабеля будет находиться между 0,08 и 95 мм².
- Напряжение между 100 и 1000 Вольт.
- Пропускаемый ток от 6 до 323 Ампер.
- Температуры эксплуатации также впечатляют – самой холодной будет -35 °С, а верхняя колеблется между 170 °С до 200 °С в зависимости от вида устройства.
Виды клемм WAGO
На маркировках клеммников первые три цифры указывают на их серию. Может показаться, что в этом нет смысла, ведь они различаются визуально. Однако они так же различаются по техническим характеристикам, на которые указывают маркировки.
Это важно, ведь если контакт будет не достаточно надёжным, то это может привести к выходу проводки из строя, даже пожару.Выпускаются следующие виды зажимов:
- PUSH WIRE — плоскопружинный зажим.
- CAGE CLAMP — многоразовые клеммники.
- FIT-CLAMP — самозажимные клеммы.
У первого вида, PUSH WIRE, пружина выполняет две основные задачи:
- удерживает провод, прижимая его тем самым к шине;
- защищает от отсоединения кабелей друг от друга благодаря расположению.
Пружина у них находится под углом к кабелю, поэтому подсоединить его в разы легче, чем отсоединить. Когда это происходит и его пытаются извлечь, пружина врежется в него торцом. Также особенность имеет контактная группа. Она не предусмотрена для частых извлечений, поэтому повреждение может получить кабель и пружина.
Также касаясь пружины, стоит отметить, что сопротивление она оказывает совсем небольшое, однако его достаточно, чтобы многопроволочный провод было сложно подсоединить.
А если он обладает высоким классом гибкости, то его невозможно подключить без использования особого жёсткого наконечника.
В свою очередь, CAGE CLAMP создавались для того, чтобы использовать несколько раз. Пружина у него плоская, изогнутая, с прямоугольным гнездом для кабеля в одной части, для токонесущей шины – с другой. Шина и провод подсоединяются друг к другу благодаря силе упругости.
Если на пружину надавить сверху, то окошко приоткрывается, что позволяет извлечь кабель без усилий. В этом случае подойдут любого класса гибкости.
FIT-CLAMP выпускается не так давно, имеет в основе в основе врезной контакт. Чтобы работать с этой клеммой, не нужно зачищать проводники, что значительно упрощает процесс работы.
Для подключения клеммников wago подойдут такие провода, как:
- Однопроволочные медные и алюминиевые.
- Многопроволочные медные.
- Много проволочные лужёные.
- Многопроволочные с разными видами наконечников (гильза или штыревой).
Конечно, каждый из представленных выше видов предполагает свой тип клеммы. Однако не найти подходящий будет трудно, потому что помимо видов у этих устройств есть различающиеся серии.
Серии
Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:
- 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
- 243. Для него ток не должен превышать 6 ампер.
- 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
- 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.
- 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
- 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
- 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
- 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
- 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.
Нужны для устройств освещения.Как выбрать клеммы
На любом рынке при появлении какой-то успешной продукции вскоре появляются ее подделки. Этот случай не исключение, поэтому при покупке клеммников стоит быть внимательным и проверять следующие моменты:
- На всех продукции Wago на торце есть название производителя, на подделки его не наносят.
Цвета на подделках чаще всего тусклые или грязные, оригинальные рычажки на устройстве яркие и светлые. - Обратная сторона оригинального устройства содержит небольшое руководство по использованию в схематичном виде и размер зачистки кабеля. У подделок такого нет.
- Оригинальный клеммник имеет две маркировки, содержащие номинальный пропускной ток и рабочее напряжение. На подделках чаще всего пишут только напряжение, причём обычно это 250 В.
- Контактная планка подделки намного тоньше оригинальной. Ко всему прочему она магнитится, чего не происходит у устройства от немецкого производителя.
- У оригинальных деталей часть корпуса будет прозрачной.
У подделок такого нет.Когда тип клеммника предусматривает использование алюминиевых проводников, то нужно проверить наличие пасты Alu-Plus, которая поможет удалить плёнку, возникшую при окислении. Соединения проводов у неоригинальных деталей могут быть недостаточно крепкими.
Монтаж клеммников
Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:
- У кабелей стоит сохранять запас для ещё одного применения.
- Распределительные коробки должны быть открыты для проверки.
- Клеммы монтируются в монтажные коробки.
- Клеммник приобретается с запасом с точки зрения пропускаемого тока.
- Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
- Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
- Окисление алюминия нужно предотвратить, используя пасту.
- Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
- Важно учитывать допустимые параметры устройства.

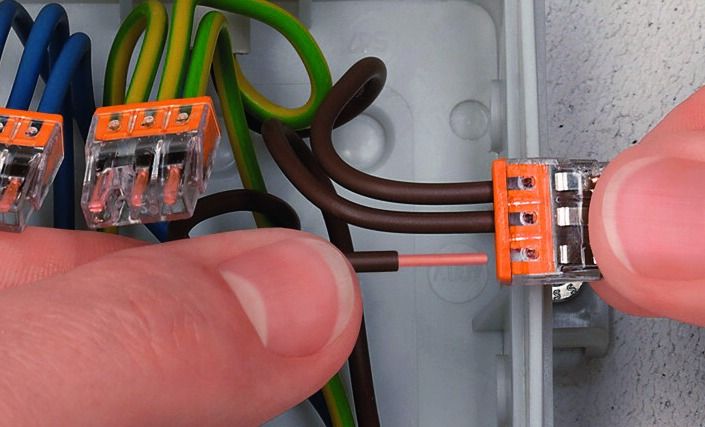

Монтируются они очень просто. Если предполагается соединение только один раз, то провод сначала зачищается, а потом вставляется в клемму. Она сама его зафиксирует внутри зажимом. Вытащить обратно получится только при большом усилии, это может повредить как его, так и клемму. Нет никакой гарантии, что её можно будет использовать снова.
Этого не скажешь о многоразовых моделях.
Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.
Достоинства и недостатки зажимов «ВАГО»
Как у других методов соединения, у клемм WAGO есть свои преимущества и недостатки. Сначала стоит сказать о достоинствах:
- Для монтажа не требуется специальное оборудование.
- Можно соединять провода из меди и алюминия.
- Можно соединять проводники с различными сечениями.
- Некоторые виды можно использовать повторно после демонтажа.
- У некоторых моделей есть смазка на пружине и токоведущей шине. Эта смазка защищает элементы от окислов. Особенно это касается работы для жил из алюминия.
- Компактные, поэтому не занимают много пространства в распределительных коробках.
Корпус изолированный. - Лёгкая, быстрая установка.
- Ударопрочность, надёжность.
- Для подключения измерительных приборов есть гнезда в корпусе.
- Технические параметры достаточно широки. О них было сказано ранее.
Среди недостатков обычно отмечают цену, которую, однако, можно понять, если обратить внимание на список достоинств. Также клеммники требуют доступа к ним для обслуживания и проверки, но это общая проблема подобных устройств.
Заключение
Из-за своих параметров и количества видов клеммы Wago начали широко использоваться для создания подключений проводов. Им удалось стать незаменимыми деталями среди специалистов и тех, кто делает электрику без помощи профессионалов, потому что работать с ними очень просто. Однако, как и у любого другого способа соединения есть свои особенности. Например, характеристики клеммников подойдут не для всех электрических кабелей. Поэтому перед монтажом нужно разобраться в этом вопросе.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Полезные советы по электромонтажу
Мы собрали всю важную информацию о безопасном использовании сплайс-коннекторов WAGO.
Полезные советы:
- На соединителях освещения
- На соединителях распределительной коробки
- На соединительных соединителях
Соединение алюминиевых и медных проводников
Медь (Cu) или алюминий (Al): Для электрических кабелей это не вопрос веры, а обычно вопрос цены. У обоих есть свои преимущества и недостатки, но когда они объединяются, все может стать рискованным. Однако электрикам не обязательно нужен специальный алюминиево-медный разъем для монтажа в здании. С контактной пастой WAGO Alu-Plus они могут соединять алюминиевые и медные проводники с помощью разъемов WAGO быстро, легко и надежно.
Узнать больше
Подходящий разъем для любого применения: Таблица установочных соединителей WAGO
| Series/Product | Conductor Type | Conductor Range | Voltage/Current | Types of Application | ||
WAGO 243 MICRO PUSH WIRE ® Соединители для распределительных коробок | Ø от 0,6 до 0,8 мм, “e” | 100 В/6 A | Для слаботочных устройств, таких как проводка телефонов и дверных звонков | |||
WAGO 2273 Соединители COMPACT PUSH WIRE® для распределительных коробок | 0. 5 to 2.5 mm 2 “e” | 450 V/24 A | For installation in building circuits up to 2.5 mm 2 , even for wiring in tight spaces | |||
WAGO 773 Соединители SPECIAL PUSH WIRE® для распределительных коробок | от 2,5 до 6 мм 2 «e+m» | 400 В/41 А | Для монтажа электрических цепей здания до 6 мм 2 при достаточно больших нагрузках проложен длинный кабель | |||
Сторона установки: 1 до 2,5 мм 2 “e” | 400 В/24 А | 0032 | ||||
Lighting side: 0.5 to 2.5 mm 2 “e+f” | ||||||
| WAGO 222 CLASSIC Splicing Connectors for all conductor types | 0,08 до 2,5 мм 2 «E+M» 0,08 до 4 мм 2 «F» | 400 В/32 A | для установки с твердыми, установленными и мешанными дирижаторами | для установки с твердыми, установленными и мешанными дириторами | . 0032 | |
| WAGO 221 Соединители COMPACT для всех типов проводников | от 0,2 до 4 мм 2 “e+m” от 0,14 до 4 мм 2 “f” | 450 В/32 A, для многопроволочных и многожильных проводов | 2 даже для проводки в ограниченном пространстве||||
от 0,5 до 6 мм 2 «e+m+f» | 450 В/41 А | |||||
= твердый = многожильный = тонкопроволочные | ||||||
Вы можете использовать универсальные соединительные соединители для всех типов проводников или, если хотите, можете использовать более экономичный вариант и полагаться на соединители, специально разработанные для выполнения поставленной задачи. В таблице представлен обзор всего ассортимента продукции.Правильная проводка питания: все зависит от устройства
В повседневном использовании названия продуктов часто упрощаются, например, «два-пять WAGO» или «один-пять NYM». Когда типы продуктов используют единую схему именования, такие упрощения обычно достаточны.
Пример из жизни: Размеры установочных кабелей и линий, используемых для силовой проводки, например линий NYM, указаны в мм 2 , т.е. по сечению проводника. Напротив, размеры проводов, используемых для передачи сигналов и связи, таких как дверной звонок или провода J-Y(ST)Y, указываются в мм, т. е. диаметром провода. Для того чтобы разъемы для сращивания можно было четко связать с соответствующими проводниками, соответствующие разъемы WAGO также обозначаются таким же образом.
Диапазон соединений соединителей COMPACT PUSH WIRE® серии 2273 для силовой проводки с установочными кабелями и линиями определяется поперечным сечением проводника: от 0,5 до 2,5 мм 2 (20–14). Диапазон соединений соединительных коробок MICRO PUSH WIRE® серии 243 для сигнальных линий и линий связи указан по диаметрам: от 0,4 до 0,5 и от 0,6 до 0,8 мм.
Если не учитывать соответствующий блок, то может сложиться впечатление, что новый разъем COMPACT PUSH WIRE® серии 2273 для соединительных коробок можно также использовать для сигнальных и коммуникационных линий диаметром 0,6 мм и 0,8 мм, поскольку его диапазон подключения больше.
доходит до 0,5 – Но это фактически относится к сечению проводника 0,5 мм 2 (20 AWG)! При преобразовании в диаметр проводника это точно соответствует диаметру 0,8 мм (0,031 дюйма). Это означает, что сигнальные и коммуникационные линии с диаметром проводника 0,8 мм (0,031 дюйма) могут быть подключены к серии 2273. Соединитель MICRO PUSH WIRE® серии 243 для распределительных коробок доступен для всех проводников диаметром менее 0,8 мм.
Обзор:
Проводники NYM указаны в миллиметрах
Напротив, провод дверного звонка или J-Y(ST)Y указывается в мм, т.е. диаметр провода.
Соединители COMPACT PUSH WIRE® серии 2273 для распределительных коробок указаны для проводников с поперечным сечением от 0,5 до 2,5 мм 2 .
Соединители соединительной коробки MICRO PUSH WIRE® имеют диаметры от 0,4 до 0,5 и от 0,6 до 0,8 мм.
Полезный совет по разъемам освещения
- Разъемы освещения серии WAGO 224
Совет: разъемы освещения серии WAGO 224
Соединители освещения WAGO серии 224 обычно используются для безопасного и быстрого подключения источников света.
Но с несколькими вариантами и универсальными сертификатами эти соединители могут делать гораздо больше: подключение двигателей для солнцезащитных жалюзи или рольставней, двигателей, вентиляторов, циркуляционных насосов, дверных и оконных датчиков, регуляторов отопления — список можно продолжить. Везде, где необходимо соединить гибкие проводники с твердыми проводниками, серия 224 демонстрирует свои сильные стороны.
Световые соединители WAGO серии 224 отличаются непревзойденными характеристиками. Они сертифицированы в соответствии с EN 60998, поэтому их можно использовать в качестве независимого рабочего блока везде, где электроэнергия используется для бытовых и других целей. При номинальном напряжении 400 В и номинальном токе 24 А серия 224 соответствует всем строительным требованиям в диапазоне максимального сечения подключаемого проводника 2,5 мм 2 /14 AWG.
В дополнение к подсоединяемым типам и размерам проводников, осветительные соединители также предлагают множество вариантов для соединения тонкожильных проводников с одножильными проводниками: сторона подключения для одножильных проводников с поперечным сечением от 1 мм
Две дополнительные версии расширяют область применения серии 224: во-первых, стандартная и двухпроводная версии доступны для использования при более высоких рабочих температурах до 120 °C (248 °F) в черном пластиковом корпусе. . Во-вторых, сервисные разъемы позволяют использовать одножильные и тонкопроволочные проводники с обеих сторон проходной клеммной колодки. Возможное использование включает соединения в световых дисплеях, а также создание схем на лету для торговых выставок или испытаний.
Преимущества для электриков:
- Быстрый и простой монтаж – без инструментов
- Быстрое и надежное соединение многожильных проводов без обработки концов проводов
- Безопасные точки соединения с защитой от прикосновения
- Прочное, надежное соединение с CAGE CLAMP ® Технология заделки пружинным зажимом
- Быстрое подключение ламп для проверки цепи
Преимущества для операторов:
- Прочное, надежное соединение без ослабленных контактов
- Однозначное и безопасное обращение с заменой ламп даже неподготовленным персоналом
- Изолированные точки зажима при снятии ламп (ремонтные работы)
Полезные советы по соединителям распределительной коробки
Совет: правильное использование соединителей распределительной коробки
В различных ситуациях может показаться, что проще установить свободные разъемы для сращивания вне распределительных коробок или шкафов.
Подключение проводов к рабочим блокам разрешено только через соответствующие вводы проводов. Например, при монтаже электрических цепей или электрооборудования соединения могут быть выполнены в распределительных коробках устройств, если изготовитель снабдил вводы проводников фиксированными соединителями. Если эти вводы проводников не имеют стационарных соединителей, но допускают стационарную установку этих соединителей, допускается и последний вариант.
Если кабели необходимо отремонтировать, например, из-за аварийного бурения, разъемы должны быть доступны для осмотра, проверки и обслуживания в соответствии с DIN VDE 0100-520.
В этом случае также требуется распределительная коробка, в которой происходит соединение проводников. Оштукатуривание или обшивка места ремонта также не допускается.
Подключение проводников в распределительной коробке с помощью соединителей WAGO PUSH WIRE®, арт. 2273-203.
Следующие соединители не подпадают под действие этих стандартов доступности:
- Соединения между соединительным кабелем и нагревательным элементом для потолочных, напольных и трубчатых систем отопления
- Муфты для подземных кабелей
- Муфты, герметизированные или заполненные изоляцией
Так что вы всегда в безопасности:
Подсоединяйте проводники к разъемам распределительной коробки только в распределительных коробках (распределительных коробках), коробках подключения устройств, распределительных щитах и муфтах или с кабелями и устройствами, в которых обеспечена стационарная установка.
Совет: повторное использование разъемов распределительной коробки WAGO
Благодаря соединителям WAGO PUSH WIRE® для распределительных коробок проводка электрических цепей становится очень удобной — просто вставьте одножильный проводник без использования инструментов.
Благодаря высокому качеству один разъем можно использовать несколько раз, если проводник всегда правильно отсоединен –
, контактная пружина не должна быть повреждена при удалении проводника. Как правильно снять проводник с разъема PUSH WIRE®, не повредив контактную пружину? Просто: Крепко держите проводник, а затем попеременно поворачивайте его влево и вправо, потянув за разъем.
Контактная пружина соединителя сконструирована таким образом, что контактное усилие остается постоянным во времени. Тем не менее, слишком большое количество вставок одножильных проводников может привести к износу лужения медной токопроводящей шины. Слой олова защищает место контакта от газов и предотвращает коррозию. Если слишком много оловянного покрытия изношено, контактное сопротивление увеличивается и возникает перегрев.
Соединения PUSH WIRE® для одножильных проводников
Соединители для распределительных коробок WAGO с инновационным лужением
Степень износа луженого покрытия зависит от различных факторов, таких как поперечное сечение присоединяемого проводника или контур обрезанной кромки проводника.
Поэтому невозможно точно указать, сколько раз разъем можно использовать повторно. Стандарт для США, например, требует не менее десяти вставок без снижения качества контакта. Соединители распределительных коробок WAGO PUSH WIRE® превосходят эти требования и, таким образом, считаются совершенно новыми после измерения качества контактов! Это стало возможным благодаря многолетнему опыту WAGO, кульминацией которого стала разработка высококачественного оловянного слоя с уникальным составом, который наносится на современные стержни. Толщина слоя основана на значениях, проверенных на практике.
Так что вы всегда в безопасности!
На практике часто бывает сложно отследить, сколько раз вставлялся разъем, или оценить состояние контакта. Чтобы каждый раз гарантировать безопасную установку, WAGO рекомендует следующее:
- Не пытайтесь оценить состояние разъемов при работе с существующими установками. Всегда используйте новые разъемы!
- В новых установках, которые вы выполнили самостоятельно, при необходимости повторной проводки можно использовать те же разъемы.
Совет: новый адаптер для соединителей распределительной коробки серии 2273 COMPACT
Новый соединитель WAGO COMPACT PUSH WIRE® серии 2273 для распределительных коробок также можно использовать в приложениях, требующих фиксированного положения, например в распределительных коробках. С помощью этого монтажного держателя новые разъемы можно устанавливать на рейки DIN-35 или на плоские поверхности.
Монтажный кронштейн можно просто защелкнуть на DIN-рейку или закрепить на плоской поверхности с помощью двух винтов. Установка в фиксированном положении дает ряд преимуществ: разъемы устанавливаются надежно и на видном месте, их можно маркировать с помощью самоклеящихся маркировочных полосок, а конфигурацию проводки можно определить с первого взгляда. Это соответствует всем требованиям к соединителям в распределительных коробках.
В дополнение к однорядным 2-, 3-, 4- и 5-проводным соединителям на монтажном держателе также можно разместить двухрядные 8-проводные соединители.
Для этого ширину держателя можно легко отрегулировать с помощью отвертки. Если восьми точек зажима для одного потенциала недостаточно, перемычки серии 862, которые нельзя снять после установки, могут расширить блок, включив в него до двадцати точек зажима.
Монтажная опора: Артикул 2273-500 / Перемычка: Артикул 862-482
Полезные советы по сращиванию разъемов
- Использование соединителей для сращивания в распределительных коробках
- Улучшенная технология монтажа для существующих и новых зданий
Совет: использование соединительных соединителей в распределительных коробках
Соединительные соединители WAGO являются одними из самых популярных компонентов в электроустановках. В частности, это относится к соединительным коробкам с пружинным зажимом. Они устанавливаются в зданиях и обычно скрыты в качестве незакрепленных соединений в распределительных коробках или соединительных коробках на электрооборудовании. Помимо этих стандартных применений, соединители также могут использоваться с монтажными держателями для четкой организации и маркировки в распределительных шкафах.
Свободная проводка в распределительных коробках
Существует ряд соединительных соединителей, предназначенных для распределительных коробок. Все они требуют одобрения в соответствии с EN 60998 для использования в «… домашних хозяйствах и аналогичных целях». Если они имеют этот сертификат, они удовлетворяют всем требованиям по электробезопасности и безопасности для этой области применения.
Фиксированное положение и стандартные рекомендации
Возможность установки соединительных коробок и соединительных соединителей также обеспечивает значительные преимущества в других областях применения. Например, часто необходимо удлинить проводник или умножить потенциал в распределительных коробках. Однако существующие нормы по зажимным узлам в распределительных коробках не допускают использования неплотных соединений.
Серия WAGO 2273 с монтажным держателем
Прикладные стандарты, такие как DIN VDE 0100-510, DIN VDE 0100-520 и DIN VDE 0100-729, требуют следующего: доступ к съемным разъемам не затруднен.
Комбинация соответствующих монтажных держателей и маркеров является наиболее разумным способом облегчить использование в распределительных коробках. Поскольку при таком подходе практически нет отличий от клеммной колодки, монтируемой на рейку, инженер-испытатель может идентифицировать эту установку по удлинению проводника или умножению потенциала.
Соответствующие монтажные держатели доступны для всех соединительных коробок WAGO и сплайс-соединителей серий 2273, 773, 222 и 243. Их можно защелкнуть непосредственно на рейке DIN-35 или прикрепить к гладкой поверхности двумя винтами. Каждый адаптер разработан специально для соответствующей серии разъемов.
Универсальные варианты монтажа WAGO обеспечивают компактные соединения, например, для потенциального увеличения количества в распределительных шкафах, при этом значительно расширяя область применения соединителя распределительной коробки.
Это дает электрикам различные варианты компактной и экономичной проводки через существующие разъемы.
Совет: Лучшая технология установки для существующих зданий и нового строительства
Легкодоступные, легко идентифицируемые, прозрачно структурированные и соответствующие стандартам: благодаря новому монтажному держателю электрики могут также использовать популярные сплайс-соединители WAGO серии 221 COMPACT в распределительных шкафах — без нарушения применимых стандартов VDE. Легко маркируемый держатель обеспечивает надежную фиксацию компактных и удобных разъемов на DIN-рейке.
Постоянная интеграция большего количества функций в шкафы все меньшего размера — это постоянная задача в области строительных технологий. Каждый миллиметр имеет значение, особенно когда необходимо расширить существующие электроустановки. В серии 221 компания WAGO предлагает инженерам-электрикам сплайс-соединители с рычажным приводом, которые особенно компактны — на 40 % меньше, чем их предшественники.
Благодаря новому монтажному держателю WAGO удалось воспроизвести преимущества, которые пользователи так ценят в серии WAGO 221, в самом распределительном шкафу. Держатель подходит для всех моделей серии 221. Это гарантирует простоту обслуживания, проверки, технического обслуживания и доступности, а также простую идентификацию и проверку подключенных проводников в соответствии с VDE 0100-510. Носитель можно защелкнуть на стандартные DIN-рейки горизонтально или вертикально, а также привинтить к гладким поверхностям. Открытый с одной стороны, держатель предлагает электрикам возможность использовать рычаг управления для открытия модуля, даже если он уже установлен. Таким образом, проводники можно удобно подключать и снимать до или после того, как соединитель будет вставлен в носитель. Конструкция также гарантирует, что тестовый слот всегда доступен.
Проверенное качество для новых распределительных шкафов
Хотя комбинация сплайс-соединителей серии 221 и монтажного держателя позволяет расширять существующие электропроводки в соответствии со стандартами, существует еще лучшее решение для новых строительных проектов: TOPJOB ® S от WAGO.
Рельсовые клеммные колодки. В этом типе установки клеммные колодки для монтажа на рейке защелкиваются непосредственно на DIN-рейке, что ускоряет электропроводку. Проверенная технология соединения push-in от WAGO экономит время и обеспечивает безопасность, поскольку клеммные колодки обеспечивают постоянное надежное электрическое соединение.
Ориентируясь на будущее, монтаж зданий с клеммными колодками, монтируемыми на рейку, обеспечивает больше возможностей для последующего изменения или расширения электрических систем, уменьшая при этом сложности. В качестве практического преимущества электрики могут быстро отсоединять проводники и наслаждаться безопасностью четкой конфигурации проводки со значительно большей гибкостью в конфигурации цепей по сравнению с установками, использующими шины PE/N.
Помимо прозрачности и гибкости, важным вопросом является безопасность электроустановок в зданиях. Одной из мер безопасности является так называемое измерение сопротивления изоляции.
Поскольку каждое нарушение изоляции влечет за собой потенциальную опасность, это испытание является обязательным в пожароопасных местах и в общественных зданиях, где возможно скопление людей. На практике установочные клеммные колодки используются почти исключительно из-за установленных в стандартах требований о возможности простого измерения сопротивления изоляции для проводников с поперечным сечением менее 10 мм 2 /8 AWG
Добровольные испытания для повышения безопасности
Измерение сопротивления изоляции также является неотъемлемой частью добровольных испытаний. С помощью E-CHECK, например, арендодатели частной или коммерческой недвижимости могут неоднократно документировать надлежащее состояние электрических систем до передачи помещения. Некоторые страховщики также признали преимущества теста и предлагают своим клиентам сниженные страховые взносы, если они регулярно его проводят.
Четкие линии в электроустановках
Использование монтажных клеммных колодок WAGO для монтажа на рейке также способствует созданию профессионального имиджа.
Внешний вид шкафа управления служит визитной карточкой электромонтажной компании, поэтому аккуратный, хорошо структурированный электрошкаф дает значительные конкурентные преимущества. Маркировка каждого зажимного узла четкой маркировкой также способствует профессиональному впечатлению, которое производит распределительный шкаф. С ТОПДЖОБ ® S Series, WAGO предлагает решения для быстрой и четкой маркировки клеммных колодок, монтируемых на рейку, — до трех легко читаемых строк текста.
Заключение
Установки с использованием клеммных колодок, монтируемых на рейку, все чаще заменяют традиционные технологии соединения, основанные на РЕ- и N-рельсах, как при реконструкции зданий, так и при новом строительстве. Система WAGO обеспечивает гибкую адаптацию и экономит время при модернизации или расширении. В существующих системах новые сплайс-соединители WAGO COMPACT серии 221 экономят место и время. Держатель позволяет надежно закрепить разъемы на DIN-рейке.
Вдохновение для вас
Дополнительные полезные советы
Клеммные колодки для монтажа на рейку
Мы собрали всю полезную информацию по правильному использованию клеммных колодок WAGO для монтажа на рейку.
Узнать больше
Безопасность и стандарты
Мы собрали всю важную информацию для безопасного использования продуктов WAGO в соответствии со стандартами.
Узнать больше
Ваш контакт WAGO
Рекомендуемое чтение
Другие области применения строительных технологий
Perfect Electrical Interconnection Technology
Практические советы монтажникам: быстрые, надежные, не требующие обслуживания решения упрощают выполнение повседневных задач.
Узнать больше
Строительные установки
Family Handyman Одобрено: Wago Lever Nuts
Наши редакторы и эксперты вручную отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
Я не доверяю закручивающимся гайкам. Конечно, проводка в моих стенах изобилует этими недорогими поворотными разъемами. Но это не означает, что мне нужно использовать традиционные проволочные гайки для будущих электрических проектов и дополнительных проводов, таких как новые потолочные вентиляторы и осветительные приборы. Проволочные гайки, которые часто поставляются с этими проектами, кажутся особенно слабыми.
С гайками рычага Wago у меня есть вариант получше. После того, как я обнаружил эти разъемы, я выбросил свои традиционные разъемы с гайками с цветовой кодировкой. Теперь буду использовать только эти орехи.
На этой странице
Что такое гайки рычага Wago?
С помощью гайки рычага Wago вы открываете оранжевый рычаг, вставляете зачищенный конец провода и закрываете рычаг. Сделайте это для двух или трех проводов, которые вы соединяете, и все готово. Закрытие рычага соединяет провода. Слегка потяните каждый провод, чтобы убедиться, что он зафиксирован.
Эти рычажные гайки подходят для одножильных и многожильных проводов и доступны для проводов разного сечения, а также в двух-, трех- и пятипроводных конфигурациях.
Рычажные гайки Wago изготавливаются в Германии крупной производственной компанией, которая также выпускает гораздо более крупное электрооборудование. Компания имеет большой опыт в области решений для электрических соединений, и эти крошечные разъемы отражают стереотипную немецкую этику качества.
Как мы их тестировали
Недавно я установил в своем гараже несколько накладных электрических розеток, и из-за маленьких коробок розеток было трудно использовать обычные проволочные гайки для всех необходимых косичек.
Во время одного из многих походов в скобяной магазин во время этого проекта я купил коробку гаек для рычагов Wago — трехпроводная модель 221. Мне нужен был метод установки пигтейлов в небольшие коробки, которые поставлялись с комплектом для поверхностного монтажа I использовал.
Я добавлял семь новых коробок и соединений в своем гараже.
Обзор производительности
Чтобы открыть каждый рычаг, требуется некоторое усилие, и они закрываются с заметным щелчком; это не просто нажимные фитинги. Рычажное закрытие делает свою работу, и вы можете это почувствовать.
Вы можете видеть провода, когда вставляете их в в основном прозрачный пластиковый разъем. Это поможет вам убедиться, что вы вставляете их полностью. Небольшой датчик на боковой стороне устройства поможет снять необходимое количество изоляции с каждого провода.
Три Wago 221 — по одному для нулевого, горячего и заземляющего проводов — легко поместились в моих маленьких розетках. Для дополнительной безопасности я обмотал каждую гайку рычага изолентой соответствующего цвета, чтобы я мог видеть, что к чему, если я открою любую розетку. Это не обязательно, но это было легко и казалось правильным.
Где купить гайки рычага Wago
Через Amazon.
