Как работает паяльная станция: особенности классификация, применение, способы управления и выбор паяльных устройств

особенности классификация, применение, способы управления и выбор паяльных устройств

В жизни каждого домашнего мастера может возникнуть ситуация, когда решить ту или иную задачу можно наиболее эффективно только с помощью паяльного оборудования. Необходимо правильно выбрать это устройство, ведь хочется, чтобы приобретенное оборудование без каких-либо осложнений помогло удовлетворить возникшую потребность.

Каждому понятно, что без знания технических характеристик паяльного оборудования крайне сложно выбрать среди всего разнообразия подобных устройств наиболее подходящий вариант.

• Классификация паяльных приборов
• Технологические особенности применения
  • Свинцовые станции
  • Бессвинцовые станции
• Эксплуатация различных видов паяльного оборудования
• Способы управления паяльными приборами
• Принципы выбора паяльных устройств
• Другие важные моменты выбора

Важно помнить, что качество пайки зависит не только от исполнения паяльника, но и от особенностей прилагаемых к нему комплектующих, которые у самой бюджетной модели представлены

контрольно-управляющим модулем и пружинным держателем.

Для удовлетворения бытовых потребностей такой паяльный прибор подходит лучше всего. Он сможет поддерживать в процессе работы необходимую температуру для эффективного выполнения операций, а также защитит от перегрузок и статики.

Если сравнить паяльный прибор в подобной комплектации со стандартной паяльной станцией специального назначения, то можно узнать, что по дополнительной оснастке оба этих прибора ничем не отличаются. Последняя обычно поставляется с термопинцетом, феном локального подогрева, тепловым излучателем, вакуумным пинцетом и вспомогательной арматурой.

Классификация паяльных приборов

Паяльная станция позволяет выполнять узкоспециализированные задачи, поэтому она более предпочтительна. Эти устройства можно классифицировать в зависимости от целей использования. Именно они и определяют комплектационный набор конкретной модели.

Существует несколько видов паяльных устройств:

• Термовоздушная. Прибор, который поставляется с феном и позволяет выполнять пайку горячим воздухом.
• Индукционная. Небольшое по размерам устройство, которое, несмотря на это, обладает довольно большим рабочим потенциалом и выносливостью.
• Импульсная. Предназначена для монтажа и демонтажа современных схем.
• Инфракрасная. Наиболее подходящий вид устройств для проведения в домашних условиях ремонта мобильного телефона или планшета.

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Эксплуатация различных видов паяльного оборудования

Ввиду разнообразия разновидностей паяльного оборудования подобрать прибор для пайки, максимально удовлетворяющий стоящим задачам, бывает непросто. Собираясь приобрести ту или иную модель, советуем первым делом изучить их технические возможности и рекомендованную производителем область применения.

Домашние мастера, которым приходится выполнять мелкие операции паяльником, часто оказываются в ситуации, когда происходит перегрев чувствительных элементов прибора, но ничего поделать с этим не могут из-за отсутствия возможности правильно настроить температуру рабочего жала.

Тем, кто сталкивается с этим достаточно часто, обязательно стоит подумать о том, чтобы приобрести именно паяльную станцию с феном взамен обычного паяльника.

Такие станции поставляются с блоком питания, который позволяет по своему усмотрению настраивать напряжение, а также температурный режим прибора.

Однако не стоит рассчитывать, что после покупки паяльной станции с системой термостабилизации вы сможете обеспечить для себя комфортные условия работы. Прежде чем остановить выбор на определенной модели, необходимо сравнить все предлагаемые станции по такой характеристике, как мощность. Особенно об этом нужно побеспокоиться мастерам, которые собираются использовать тугоплавкие припои.

Если этому моменту не уделить внимание, то во время работы такой станцией могут возникнуть следующие негативные последствия:

• вследствие превышения допустимой температуры пайки компоненты схемы начнут перегреваться;
• из-за сильного перегрева значительно уменьшится срок службы жала паяльника;
• резко сократится долговечность нагревательного элемента;
• постоянный перегрев дорожек на плате;
• низкое качество пайки.

Если подобные ситуации приходится наблюдать довольно часто, то стоит подумать о замене используемого оборудования на специальные устройства для бессвинцовой пайки. Они не только обладают более

высоким показателем мощности, но и могут быть использованы и для свинцовой пайки.

Способы управления паяльными приборами

Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.

Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.

Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые.

При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.

В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.

В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.

Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.

Принципы выбора паяльных устройств

Современное оборудование для пайки предназначено для выполнения качественного соединения элементов. И для того чтобы оно могло наиболее эффективно справляться с этой задачей, при его выборе необходимо обращать внимание на следующие конструктивные и технические особенности:

• Тип нагревательного элемента. На сегодняшний день в магазинах можно приобрести два вида паяльных устройств в зависимости от используемого в них типа нагревателя — керамические и нихромовые. Керамическим нагревателям требуется минимум времени для нагрева, однако, они отличаются неустойчивостью к неравномерному прогреву и могут треснуть. Однако если паяльное оборудование оснащено системой термостабилизации, то такие нагреватели могут демонстрировать хорошую теплоотдачу, высокую мощность и долговечность. По сравнению с ними нагреватели из нихрома не обладают столь длительным сроком службы, поэтому выбирать их следует, если прибором для пайки планируется пользоваться нечасто.
  Главное достоинство нагревателей из нихрома — более низкая цена по сравнению с керамическими.
• Диапазон регулируемых температурных режимов.
• Скорость разогрева.
• Мощность. Для обеспечения качественной работы паяльного оборудования необходимо учитывать цели его использования. Если говорить конкретнее, то нужно учитывать тип пайки, который нужно выполнить, а также компоненты, с которыми предстоит работать. Исходя из этого, становится понятно, что именно на мощность нужно обращать в первую очередь внимание при выборе станции. Особенно об этом следует помнить тем покупателям, которые выбирают оборудование для ремонта чувствительных видов аппаратуры — навигаторов, планшетов и пр.
• Напряжение.
• Эргономические параметры — форма, размеры и вес.

А также не следует оставлять без внимания и объективные факторы, которые смогут помочь в выборе подходящего устройства для пайки:

• Если исходить из действующих в мире стандартов, то все работы, связанные с изготовлением и ремонтом электроники, должны проводиться с использованием метода бессвинцовой пайки. Поэтому в выбираемом оборудовании максимальный температурный режим не должен превышать отметку 250 градусов Цельсия.
• Расположение микросхем в корпусе типа BGA. На первый взгляд может показаться, что в этом есть определенный смысл, ведь так можно уменьшить габариты изделия. Но в то же время возникает и негативный момент — пайка становится более трудоемкой операцией из-за труднодоступности компонентов.

Другие важные моменты выбора

Невзирая на то, какой тип паяльного оборудования вы решили приобрести, вы в любом случае должны позаботиться о наличии запасного комплекта сменных жал.

Рабочие жала для станции могут иметь различную форму и площадь краев, которые в свою очередь могут повлиять на конечный результат.

Дело в том, что с увеличением площади края улучшается теплообмен во время пайки. К тому же форма жала может ограничить перечень элементов, которые с его помощью можно обрабатывать, а также максимально допустимый температурный режим.

Всё это учитывают хорошие производители и заботятся о том, чтобы используемые для изготовления паяльных жал материалы обладали хорошей теплоотдачей.

Домашние мастера, которым приходится работать паяльником, не всегда довольны получаемым результатом. Дело в том, что с помощью обычного паяльника не всегда можно наиболее эффективно и качественно выполнить ту или иную задачу.

Именно поэтому специалисты советуют приобрести специальную паяльную станцию, которая благодаря своим техническим и конструкционным особенностям может помочь добиваться более качественного результата с меньшими временными затратами.

Выбирая устройство для пайки, нужно также не забыть и про жала для работы. Учитывая, что это один из главных рабочих элементов, он также может в значительной степени повлиять на конечный результат.

Паяльные станции – совет от компании FIT

Паяльные станции – совет от компании FIT

• Вступление

Инструменты FIT

Для чего дома нужен паяльник

Паяльник конструктивно разработан таким образом, чтобы легко расплавить и точно подать олово или припой в узел. Существуют следующие модификации инструмента: газовые, инфракрасные, термовоздушные. В быту, обычно применяют электрические модели. Классифицируют их по типу нагревательного элемента, так как от него зависит мощность и рабочие свойства паяльника.

Как видно по нашему каталогу – универсальная мощность для бытовых нужд – 40-60 Вт. Но нужно помнить, что для пайки микросхем это очень много!

Тем не менее пригодиться он может:

для пайки проводов и электроудлинителей
для пайки и замены радиодеталей в бытовой технике
для ремонта светильников, светодиодов, тонкостенных труб

для быстрого прожига отверстий в пластике или отрезке лишних деталей.
Нагревательные элементы
Самая важная деталь в паяльнике – жало, оно бывает:

медное – к нему хорошо прилипает припой, но его нужно постоянно зачищать
металлическое с никелевым покрытием – удобно при ювелирной работе с мелкими деталями
Самый простой и дешевый нагреватель состоит из нихромовой проволоки, которая намотана на изоляционный материал. Мощность инструмента колеблется в пределах от 30 до 60 Вт. Модели подходят для работы с низкоплавкими припоями, оловом. Например, паяльник 60485–60486 (марка КУРС). В категории есть модели с прямым и скошенным жалом. Рукоятка изготовлена из хорошо отшлифованного дерева.

Керамический нагреватель. Выполнен из керамического стержня, к которому подведено напряжение. Физические свойства обожжённой глины способствуют быстрому разогреву жала, широкому диапазону изменения рабочей температуры и мощности. Например, паяльник электрический 60464 (марка MOS). Мощность – 60 Вт. Максимальная температура нагрева – 350°С.

Импульсный нагреватель. Например, паяльник электрический импульсный 60474М (марка MOS). Для включения модели требуется нажатие и удержание курка. Происходит стремительный прогрев рабочей части. По окончании работы кнопку отпускают, и паяльник охлаждается.

Электрическая схема импульсного нагревателя содержит преобразователь и трансформатор. Медный наконечник также является токонесущим элементом, присоединён к вторичной обмотке трансформатора. Техническое решение обеспечивает большой ток и быстрый нагрев. Паяльник используют для пайки электроники и сравнительно крупных деталей.

Следующий вариант – это индукционный нагреватель. Он состоит из элементов:

Катушка индикатора;

Сердечник с ферримагнитным напылением.
Разогрев головки происходит под воздействием магнитного поля с наведёнными токами. При получении оптимальной температуры ферромагнит теряет магнитные свойства, нагрев сердечника прекращается. При понижении температуры свойства восстанавливаются, накал возобновляется. Так происходит автоматическое поддержание температуры без применения термодатчика.

Среди широкого многообразия можно легко выбрать модель, ориентируясь на мощность и назначение.

Прежде пайка была мало производительным трудом. Кроме того, создавалась опасная пожарная ситуация, древний паяльник нагревали на открытом огне. С появлением современных технологий этот метод нагрева полностью забыт, ушёл в прошлое.

Пайка металлов

Этот способ соединения металлов известен уже очень давно, с древних времен. Пайку использовали еще в Древнем Египте, Греции и Риме (найдены паяные металлические предметы). Удивительно, но с давних времен сама технология пайки изменилась не очень сильно, зато появилось множество приспособлений для осуществления этого процесса (современному паяльному оборудованию посвящена отдельная статья). В данной статье рассмотрим особенности такой операции как пайка, разберем ее виды. Итак, пайка – это способ соединения металлов с помощью припоя, который вводится между ними. Припой заполняет пространство между соединяемыми элементами, застывает и обеспечивает надежную неразъемную фиксацию. Во время пайки припой нагревают до температуры, которая выше, чем температура его плавления, но ниже температуры плавления соединяемых металлов. Жидкий припой под действием капиллярных сил заполняет все пространство, происходит взаимодиффузия металлов. Припои для пайки должны обладать следующими свойствами: высокая прочность при любых температурах, герметичность, электропроводность, устойчивость к коррозии, теплопроводность, хорошее смачивание (смачивание – явление, где частицы твердых веществ и жидкости, их смачивающей образуют связи более прочные, чем связи частиц самой жидкости), отсутствие несовместимости с металлами, которые требуется соединить, соответствие содержания токсичных металлов допустимым значениям. В зависимости от того, какая температура плавления свойственна припою, различают мягкие (легкоплавкие) и твердые (тугоплавкие) припои. Температура плавления мягких припоев до 450 градусов С, а твердых – выше 450. К легкоплавким припоям можно отнести оловянно-свинцовые. Олово и свинец могут входить в состав припоя в разных пропорциях. Прочность таких припоев не очень высока, их использую для соединения деталей, не подвергающихся нагрузкам и высоким температурам. Если приходится применять такой припой для спайки деталей, которые будут испытывать нагрузку, то площадь соприкосновения элементов следует увеличить. Данными припоями часто паяют электросхемы и провода, а также используют для бытовых нужд. К тугоплавким можно отнести припои на основе серебра и меди. Припои из чистой меди применяют в основном для пайки стальных изделий. Медно-цинковые припои вообще используют довольно редко в связи с низкими механическими свойствами. Медно-фосфористые припои могут в некоторых случаях заменять серебряные, используют их для пайки латунных и медных изделий, не подвергающихся ударам, вибрации. Самыми качественными считаются серебряные припои. Выше были перечислены самые популярные виды припоев, однако существует еще множество других разновидностей, предназначенных для пайки редких материалов (например, никелевые, золотые, магниевые). Припои могут выпускаться в разнообразных формах: в виде фольги, проволоки, таблеток, гранул, порошка, пасты. Как правило, пайка не обходится без флюсов. Флюсы – это вещества, с помощью которых с поверхности металлов, которые подлежат пайке, удаляется оксидная пленка, препятствующая контакту основного металла и припоя. Для каждого вида пайки применяется определенный флюс. Часто флюс входит в состав готового припоя. Виды пайки. Классификация видов пайки очень обширна, так как классифицировать эту операцию можно по множеству параметров. Особо значимой считается классификация пайки по температуре плавления припоя. Выделяют низкотемпературную и высокотемпературную пайку. Низкотемпературная пайка достаточно проста в исполнении, ее возможно применять для соединения миниатюрных элементов. Данный вид является ведущим в создании электронных изделий. Высокотемпературная пайка используется там, где необходима особая прочность соединений, то есть в изделиях, которые испытывают разного рода нагрузку.

Инструмент

Паяльное оборудование

После изобретения электрического паяльника, появились новые разновидности этих устройств. В статье рассмотрим наиболее популярные виды паяльного оборудования, а также особенности их применения.
Такая технологическая операция как пайка существовало уже в древние времена. Египтяне успешно изготавливали металлические украшения, применяя примитивные паяльные приспособления. Римляне вообще использовали пайку для соединения труб общей протяженностью более 400км – удивительные масштабы даже для современного человека. До 20 века применялись медные и газовые паяльники, электрическое устройство появилось позже, а придумал его немецкий изобретатель Эрнст Сакс. После изобретения электрического паяльника, развитие оборудования для пайки пошло резко вверх. Появились новые разновидности эти устройств.

Пожалуй, самым популярным инструментом для пайки является паяльник. Данное устройство используют и в быту, и на производстве. Классифицировать паяльники можно по конструкции, типу потребляемой энергии, способам передачи тепла, мощности, форме жала и другим параметрам.

Электрические паяльники

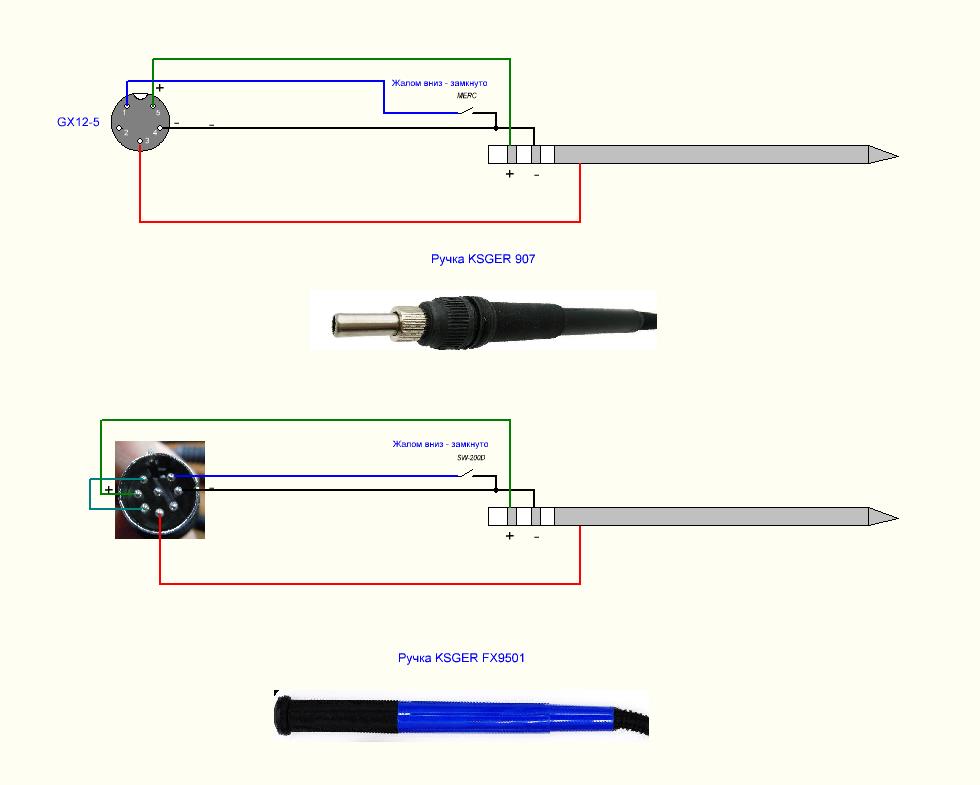

Этот инструмент устроен довольно просто: в корпусе находится нагреватель (нихромовый, керамический), нагрев которого происходит от электрической энергии. Рабочей частью у такого паяльника является жало, с помощью которого и происходит пайка. Нихромовый нагреватель, как правило, выполнен в виде спирали, через которую проходит ток низкого напряжения. Керамический нагреватель – это стержень, с подведенным к контактам напряжением. Паяльники с керамическим нагревателем надежнее, нежели с нихромовым, к тому же обладают механизмом регулировки мощности и температуры, а также нагреваются быстрее.

Существуют еще индукционные и импульсные паяльники. В первом варианте нагрев происходит благодаря катушке индуктора. Наконечник в таком паяльнике имеет особое ферромагнитное покрытие, в котором катушка индуктора создает магнитное поле, и от наведенных токов сердечник разогревается. Достигнув определенного температурного значения, покрытие теряет свои свойства, и сердечник перестает греться, а как только температура снижается – магнитные свойства снова восстанавливаются – таким образом, температура жала поддерживается автоматически.

Импульсные паяльники отличаются мгновенным разогревом. Кнопка пуска нажимается при включении и удерживается в дальнейшей работе. Как только кнопка отпускается – паяльник охлаждается. Такие инструменты обычно оснащены регуляторами температуры и мощности.

Электрические паяльники чаще всего используются в быту. Цена на эти инструменты относительно невысока.

Газовые паяльники и газовые горелки
Газовые паяльники широко используются там, где нет электричества (часто применяются на строящихся объектах монтажниками, электриками). Как следует из названия, работают газовые паяльники от газа. Конструкция этого инструмента включает в себя газовую горелку, емкость для газа, насадку и кнопку для розжига. Перед тем, как начать работу, вентиль, который контролирует подачу газа, открывается, и топливо поступает в сопло, после этого происходит розжиг. Длина пламени и температура, как правило, регулируются.

Паяльные станции
Паяльные станции в отличие от простых паяльников можно уже отнести к профессиональному оборудованию. Возможностей у такого устройства значительно больше. Выделяют следующие виды паяльных станций:

термовоздушные
контактные
инфракрасные
демонтажные
Подробнее особенности вышеперечисленных паяльных станций будут описаны в отдельной статье.

Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.

Контактные паяльные станции.

Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.

Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки. Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.

Бесконтактные паяльные станции.

Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:

• термовоздушные
• демонтажные
• инфракрасные

Термовоздушные паяльные станции.

Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.

Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом. Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.

Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.

Инфракрасные паяльные станции.

Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:

• гарантируют равномерный локальный нагрев
• не требуют использования множества сопел
• компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока

Ваш справочник по паяльным станциям и паяльному оборудованию

Рисунок 1: Паяльная станция

Пайка лежит в основе электротехники, и паяльная станция делает процесс пайки бесшовным. Когда инженер соединяет электронные компоненты, он должен сделать хорошие паяные соединения с помощью правильных методов пайки.

Паяльная станция обеспечивает больший контроль и гибкость при пайке, поскольку она поставляется с несколькими инструментами для пайки и регулируемыми настройками температуры для различных задач пайки. Проще говоря, паяльная станция — это устройство «все-в-одном», в котором есть все, что может понадобиться каждому для выполнения проекта пайки.

Содержание

• Краткое введение в пайку
• Что такое паяльная станция?
• Типы паяльных станций
• Как паять с помощью паяльной станции
• Применение пайки
• Критерии выбора паяльной станции
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Краткое введение в пайку

Пайка — это плавление припоя на двух металлах для их соединения. Отличным примером являются медные провода, соединенные вместе на печатной плате электронного устройства.

Существует три типа припоя; свинцовые, бессвинцовые и флюсовые. Обычно это сплав олова и других металлов, таких как медь-олово или свинец-олово. Паяльные инструменты, такие как паяльник, имеют медные сердечники с железным наконечником. Сегодня бессвинцовые припои стали более распространенными и заменяют припои на основе свинца. Фактически, в 2006 году потребительские товары, содержащие свинец, были запрещены в Китае, ЕС и Калифорнии.

Железо нагревается до высоких температур выше 600⁰F или 316⁰C, в результате чего припой плавится. Затем он охлаждается на металлах, чтобы создать постоянное электрическое соединение, которое можно удалить только с помощью инструмента для демонтажа.

Что такое паяльная станция?

Паяльная станция представляет собой электрическое устройство, используемое для пайки. Он включает в себя паяльные инструменты, подключенные к блоку управления, демонтажные инструменты, очистители паяльных наконечников, держатели, подставки и другие аксессуары.

Блок управления состоит из ручек регулировки температуры, области дисплея и электрического трансформатора.

1. Жало паяльника – Жало изготовлено из меди для эффективной теплопередачи и покрыто железом для долговечности. Жало нагревается до высоких температур, а затем используется для расплавления припоя. Прочтите нашу статью о жалох для паяльника, чтобы узнать больше.
2. Ручка из пеноматериала – Ручка из термоизоляционной пены снижает ощущение тепла на рукоятке во время пайки. Это неотъемлемая часть паяльника, так как пайка включает в себя нагрев металла до высокой температуры около 600⁰F или 316⁰C.
3. Держатель или подставка – Удерживает паяльник, когда он больше не используется. Это обеспечивает безопасность окружающих и снижает вероятность несчастного случая, особенно когда паяльник еще горячий.
4. Ручка регулировки температуры – Превышение температуры может повредить компоненты паяльной станции и ослабить паяльное жало. Ручки регулировки температуры регулируют температуру таким образом, чтобы она соответствовала рекомендуемой температуре 600 ⁰F или 316 ⁰C.
5. Зона отображения – Отображает температуру паяльника, чтобы техник всегда был в курсе температуры.
6. Инструмент для удаления припоя — удаляет припой с соединенных металлов, чтобы его можно было доработать. Это незаменимый инструмент во время пайки, если нужно исправить уже пропаянную область.
7. Выключатель питания . Используйте его, чтобы включить питание для нагрева паяльника и выключить его, когда закончите пайку.

Типы паяльных станций

Паяльные станции бывают аналоговыми или цифровыми, в зависимости от их режима работы. Аналоговая паяльная станция имеет нагревательный элемент, который нагревает жало паяльника до рекомендуемой температуры, а затем отключается. Со временем утюг остывает до определенного предела, когда нагревательный элемент срабатывает, чтобы снова нагреть кончик утюга.

Цифровая паяльная станция имеет встроенный в микропроцессор пропорционально-интегрально-дифференциальный (ПИД) регулятор для регулирования температуры. Цифровая паяльная станция более точна и регулирует температуру автоматически, в отличие от аналоговой паяльной станции, где вы должны регулировать температуру с помощью ручки регулировки. Цифровая паяльная станция будет лучшим вариантом, если вы работаете над проектом пайки, требующим высокой точности.

Другие типы паяльных станций включают:

• Станции для пайки оловом/свинцом – контактные паяльные станции, в которых для пайки используются припои на основе свинца или олова.
• Станции для бессвинцовой пайки – станции для контактной пайки, в которых для пайки используются бессвинцовые сплавы, которые могут содержать такие металлы, как серебро, висмут, сурьма, медь, олово, цинк и индий.
• Индукционные паяльные станции. Они используют понятие температуры Кюри для индуцирования пайки при высоких температурах.
• Инфракрасные паяльные станции — бесконтактные паяльные станции, которые фокусируют тепло на одной области и завершают процесс пайки за секунды.
Станции для пайки горячим воздухом
• . У них есть термофены со специальными насадками, которые направляют горячий воздух на детали, с которыми вы работаете. В основном они используются для разборки.

Как паять с помощью паяльной станции

Рис. 2. Пайка печатной платы

Паяльная станция проста в использовании. Вот несколько шагов, которые необходимо выполнить.

Шаг 1. Подготовьте рабочее пространство.

Перед началом любой пайки рабочее место должно быть очищено и пожаробезопасно. Соберите все аксессуары, необходимые в процессе пайки, и примите меры индивидуальной защиты, такие как очки, рубашки и брюки с длинными рукавами, обувь с закрытыми носками и щитки для лица.

Шаг 2. Выберите предпочтительное жало для паяльника и убедитесь, что оно очищено. Выберите паяльное жало, которое хорошо сочетается с приложением, которое вы паяете, чтобы оно не было слишком большим или слишком маленьким.

Если паяльное жало слишком велико, оно может отдать слишком много тепла другим областям проекта, которые вы не собирались нагревать, и в конечном итоге вызвать проблемы. С другой стороны, маленькое жало будет менее эффективным и создаст слабые паяные соединения.

Шаг 3. Отрегулируйте температуру.

Поверните ручку регулировки температуры до нужной температуры. 600 ⁰F или 316 ⁰C лучше всего подходит для небольших поверхностных креплений, стандартных для общих применений при использовании припоя на основе свинца, и 700 ⁰F или 371 ⁰C при использовании бессвинцового припоя.

Шаг 4. Нанесите припой на наконечник.

Нанесите немного припоя на жало паяльника, стараясь не нанести его слишком много. Если на наконечнике остались излишки припоя, их можно стереть влажной губкой.

Шаг 5 – Начать пайку.

Припаяйте детали под небольшим контактным углом, создавая скругление в месте пайки. Убедитесь, что в месте пайки нет трещин или точечных отверстий. Хороший припой выглядит естественно с глянцевым блеском и видимыми линиями.

Применение пайки

Пайка в основном используется в электротехнике для соединения электрических компонентов в электронике. Другие области применения пайки включают:

• Сантехника – для соединения труб и фитингов.
• Автомобили – для соединения радиаторов автомобилей
• Электротехническая промышленность – для соединения кабелей и проводов с наконечниками

Паяльные станции предпочтительны для большинства задач пайки из-за различных инструментов, поставляемых с ними, и гибкости в регулировании температуры.

Критерии выбора паяльной станции

Паяльная станция, которую вы используете, влияет на общий результат пайки. Вы должны учитывать несколько факторов, чтобы выбрать паяльную станцию, которая хорошо соответствует вашим потребностям в пайке.

Вот некоторые из соображений:

1. Тип паяльной станции – Выберите, использовать ли цифровую или аналоговую паяльную станцию, учитывая их различия в контроле температуры и точности.
2. Необходимая мощность – Мощность паяльных станций варьируется от 40 до 80 Вт, а более высокая мощность позволяет работать быстрее.
3. Нагревательный элемент – Вы можете выбрать, использовать ли керамический или нихромовый нагревательный элемент, так как они оба ведут себя по-разному при нагревании. Например, нихром устойчив к нагреву и может нагреваться медленнее, чем керамика, которая нагревает нас быстрее.
4. Стандарты для бессвинцовой пайки – Рассмотрите возможность использования бессвинцовых компонентов в соответствии со стандартами для материалов для пайки.
5. Диапазон регулировки температуры — он должен быть достаточно широким, чтобы вы могли припаивать более крупные компоненты, для которых может потребоваться больше тепла.

Часто задаваемые вопросы

Для чего нужна паяльная станция?

Паяльная станция используется для управления паяльником. Имеет терморегулятор, держатели для паяльника и другие аксессуары, делающие процесс пайки более управляемым.

Пайка — это то же самое, что и сварка?

И пайка, и сварка соединяют куски металла, но они разные. Пайка происходит при более низких температурах для соединения небольших металлических деталей по сравнению со сваркой, которая работает при более высоких температурах для соединения более крупных металлических деталей.

Проводит ли ток припой?

Припой создает благоприятную среду для тока, поэтому его используют для соединения электроприборов. Припой является отличным проводником электричества и позволяет току проходить через соединяемые металлы.

Какие меры безопасности следует соблюдать при пайке?

Ваша безопасность превыше всего, а поскольку вы работаете с высокими температурами, необходимо соблюдать осторожность. К мерам безопасности относятся:

• Носить защитные средства (очки, перчатки) на протяжении всего процесса пайки
• Не прикасаться к припою после его расплавления
• Убедитесь, что паяльная губка всегда влажная
• Ставьте паяльник на подставку, когда вы им не пользуетесь
• После пайки выключите блок паяльной станции и отсоедините его от источника питания

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Для чего нужна паяльная станция? — Tilswall

Пайка — замечательное хобби для всех, кто интересуется электроникой и электротехникой, но для некоторых новичков это может быть пугающей перспективой. Это то, что вам интересно. Не волнуйтесь. Я расскажу об этом и объясню, для чего используется паяльная станция и как вы можете использовать ее для создания проекта своей мечты.

Что такое паяльная станция?

Устройство, состоящее из паяльника и подставки для пайки электронных компонентов. Короче говоря, это часть оборудования, используемого для нагрева и расплавления припоя. Паяльник имеет жало, нагреваемое электричеством, что позволяет плавить припой и присоединять электронные компоненты. Кроме того, паяльные станции используются для работы с электрикой и электроникой, а также для сантехнических и других работ.

Однако паяльные станции бывают разных форм, размеров и цен. Самые простые имеют один температурный режим, а более дорогие модели предлагают регулируемые настройки температуры. Несомненно, более дорогие модели также имеют лучший контроль качества, поэтому они не так легко перегреваются.

Основной целью использования этой станции является быстрое и эффективное плавление припоя. Итак, это важно, потому что, если вы попытаетесь использовать обычную горелку для плавления припоя, это займет гораздо больше времени. Есть большая вероятность, что ваши руки обожгутся, когда вы коснетесь металла после того, как посветите на него фонариком.

Нужна ли паяльная станция?

Паяльные станции — это инструменты, используемые для нагрева и плавления металла во время работы над проектом. Они являются важным инструментом, который используется как профессионалами, так и любителями. Действительно, очень удобный инструмент, обычно используемый для различных приложений людьми, которые работают с электроникой и другими небольшими проектами.

Инструмент также позволяет припаивать провода к печатным платам и другим электронным компонентам. Тем не менее, только некоторые люди должны владеть станцией. Если вы собираетесь использовать его только изредка, нет смысла тратить деньги на такой дорогой инструмент. Вот некоторые вещи, которые следует учитывать перед покупкой:

У вас есть опыт?

Если вы никогда раньше не занимались пайкой и хотите научиться, то покупка паяльной станции , наверное, не лучшая идея. Вместо этого лучше всего начать с более дешевых инструментов, таких как паяльник или, может быть, какой-нибудь припой.

Собираетесь ли вы использовать его регулярно?

Если в будущем вы планируете много работать с электроникой, возможно, стоит приобрести дорогую паяльную станцию, поскольку в долгосрочной перспективе она сэкономит время и энергию.

Какова функция паяльника?

Пайка – это процесс, при котором металлический сплав плавится и присоединяется к другому материалу. Припой используется для соединения двух металлов путем плавления и протекания между ними, обычно с помощью нагревания.

Нагретый конец инструмента называется «паяльник». Его держат одной рукой, а в другой — небольшой кусочек проволоки для припоя. Затем проволока припоя укладывается поперек соединения и удерживается на месте путем одновременного нажатия с обеих сторон.

Как только припой коснется обоих кусков проволоки, они расплавятся и потекут вместе, создавая между собой электрическое соединение. Самый распространенный тип паяльника — это тот, который подключается к розетке или работает от батареек. Затем наконечник нагревается с помощью электричества или газа до 1200 градусов.

Для чего нужна паяльная станция?

Паяльные станции являются неотъемлемой частью любой мастерской электроники. Многие паяльные станции, представленные сегодня на рынке, предлагают широкий набор возможностей и функций, помогающих повысить качество работы. Однако все они имеют одну общую черту и позволяют паять быстрее, проще и с лучшими результатами. Итак, давайте взглянем на краткий обзор использования!

• Идеальный инструмент для широкого спектра электронных работ
• Подходит для тепловой мощности
• Подходящее устройство для контроля температуры и точности
• Сочетает в себе паяльник, регулятор температуры и вытяжку дыма в одном устройстве.

Лучшая паяльная станция для вашего проекта

Лучшая паяльная станция для вашего проекта зависит от того, что вам нужно. Некоторым людям нужна базовая модель, в которой можно смешать несколько проводов и починить электроприбор. Другим нужна мощность, которая может справиться с любой работой. Ниже приведены некоторые из лучших паяльных станций на рынке.

• Паяльная станция Weller WLC100 40 Вт
• Аналоговая паяльная станция Hakko FX-901
• Аналоговая паяльная станция Weller WES51
• Паяльная станция Tilswall с контролем температуры

Среди всех вариантов рассмотрим паяльную станцию ​​Tilswall.

Паяльная станция Tilswall с контролем температуры

Паяльник Tilswall — это электрическое устройство, вырабатывающее тепло и направляющее его на поверхность материалов. Нагрев может подаваться прямо или косвенно через паяльную пасту, флюсовую смесь и металлический порошок. Вот главные особенности этого устройства!

Простота использования

Проще в использовании, чем обычные паяльники, потому что не требует ручного управления установкой температуры.
