Содержание

Как пользоваться лазерным уровнем для выравнивания пола и стен

Учимся пользоваться нивелиром для выравнивания поверхностей

Начинаем подготовку

Приступаем к работе: как пользоваться лазерным нивелиром в различных целях

Выбираем хорошее устройство

Соблюдаем безопасность и обеспечиваем уход

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки.  Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

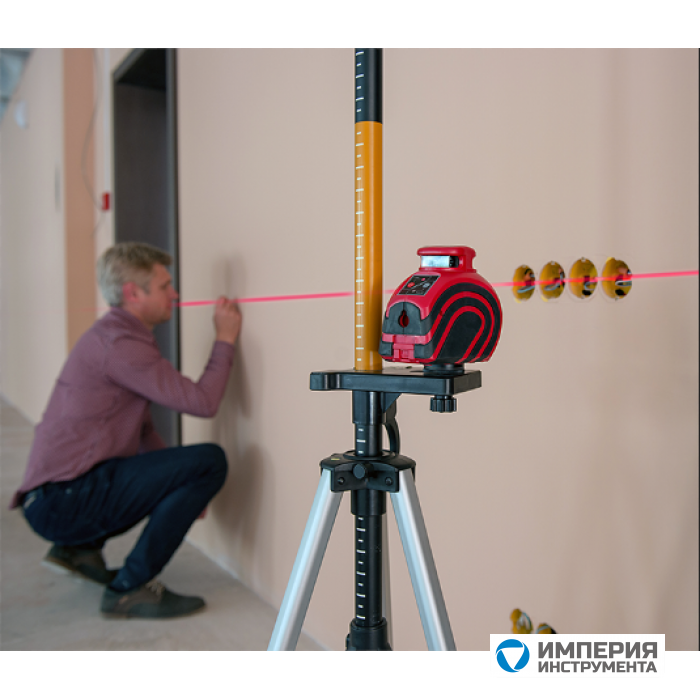

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

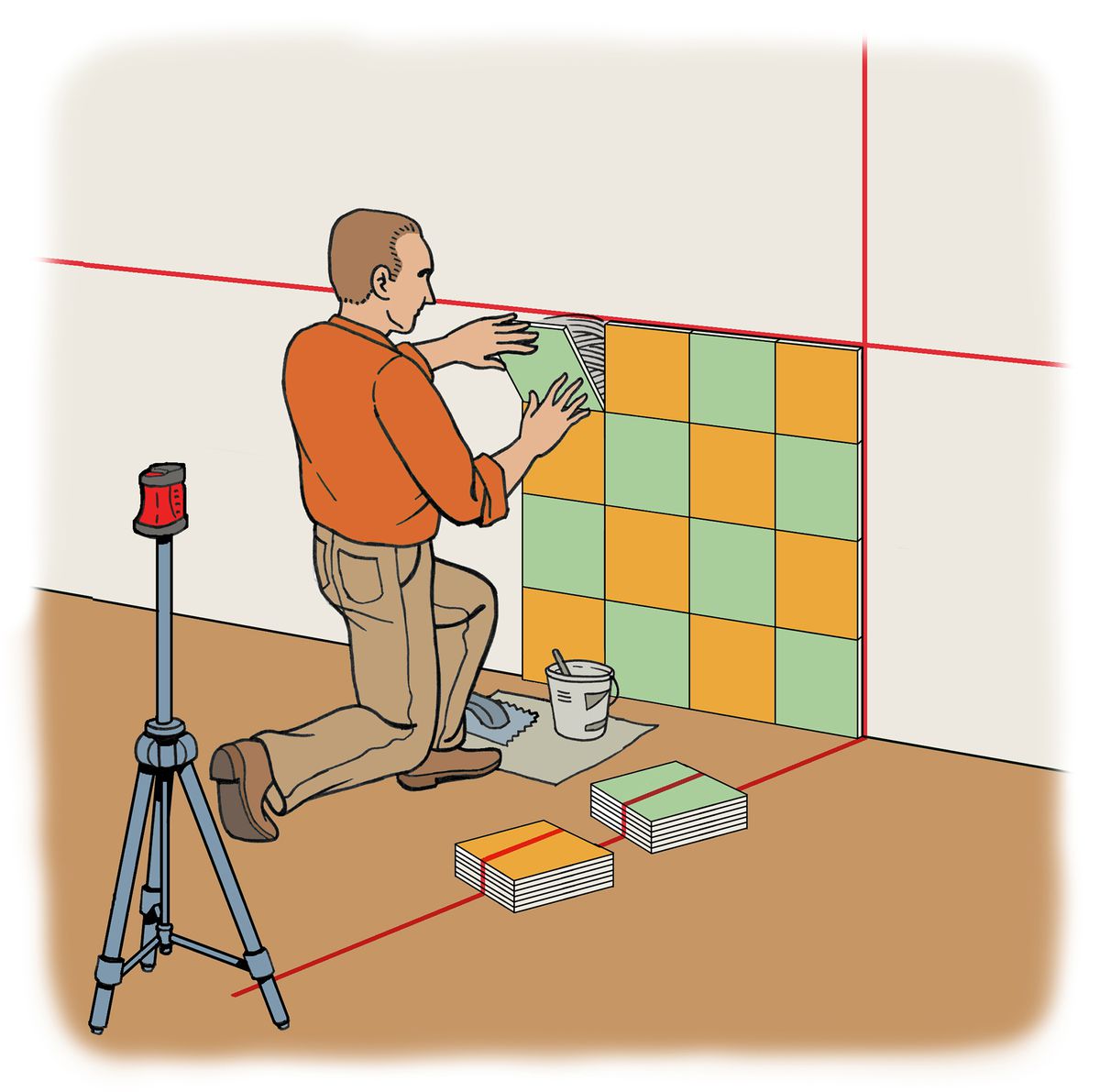

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать.

При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

  • Погрешности измерения.
  • Расстояние, на которое может дотянуться луч.
  • Время работы.
  • Имеется ли возможность самовыравнивания.
  • При каких температурах устройство нормально функционирует.
  • Комплектация.
  • Качество материала, из которого изготовлен нивелир.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Как правильно пользоваться лазерным уровнем


Каждый строитель знает, что качество работ во многом зависит от правильно выставленных отметок. При выравнивании поверхностей используют прибор с направленным световым лучом. Как пользоваться лазерным уровнем для разметки плоскостей?
Применение лазерного уровня

Вернуться к оглавлению

Полное содержание материала

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

  1. Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
  2. Второй вид — приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.
Виды лазерных уровней

Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки. Вернуться к оглавлению

Самовыравнивающиеся нивелиры

Лазерные нивелиры этого типа используют в профессиональном строительстве. Большая часть оборудования комплектуется штативом, для их фиксации. На улице, особенно днем, и в солнечную погоду, луч светодиода плохо видно, поэтому в комплект входят специальные очки. Для бесперебойной работы приборы комплектуются запасными батарейками. Самовыравнивающийся вид лазерных нивелиров разделяют на три типа.

  1. Маятниковый построитель осей.
    Внутри его встроены диоды, расположенные на маятнике, который самовыравнивается. Таким образом, отпадает необходимость в ручной настройке. Это более сложное устройство, которое дает до пяти лучей, идущих в различных плоскостях.Маятниковый построитель осей Данное функциональное строительное оборудование подойдет для выравнивания стен и других поверхностей в процессе ремонта. Работает устройство от батареек. В целях экономии заряда питания прибор через некоторое время (примерно 20 минут) автоматически отключается.
  2. Электронный построитель осей. Самовыравнивающимися приборами такого типа пользуют, большей частью, профессиональные строители. Он настраивается и выравнивается по вертикали путем расчетов электронной системы оборудования, ориентирующихся на датчики уклона. Эти два вида относятся к линейным лазерным нивелирам (статические построителям осей).Линейный лазерный нивелир
  3. Ротационный построитель осей. Самый сложный и эффективный, с точки зрения профессионального строительства, ротационный лазерный уровень. Принцип действия многопризменного нивелира заключается в том, что лазерный излучатель устанавливают на вращающийся электромотор, закрепленный на подвесах. При вращении луч отталкивается от призм, преломляясь под углом 90⁰, что дает возможность делать разметку на 360⁰.Ротационный построитель плоскостей

Существуют еще точечные лазеры, углы, линейки, более простые устройства для различного использования.
Видео-инструкция: как пользоваться лазерным уровнем.

Вернуться к оглавлению

Различия лазерных устройств, правила пользования

Линейка измерителей, основанная на принципе направленного лазерного луча, достаточно широка. Основные правила, как правильно пользоваться лазерным уровнем.

Сначала нужно определиться, для каких строительных работ будет использован нивелир: для пола, измерения уровней или перепадов, осуществляться укладка плитки или установка гипсокартона.

Для данных видов работ вполне подойдет маятниковый выравниватель осей. Он показывает вертикаль, горизонталь, угол. Для проведения наружных монтажных работ, более детальной разметки используют электронные, ротационные приборы.
Как пользоваться лазерным уровнемОсновные отличительные характеристики лазерных нивелиров:

  • в количестве выставляемых плоскостей;
  • их можно использовать для линейной разметки либо по всей поверхности периметра, включая наклонные плоскости;
  • отличаются протяженностью лазерной разметки.

Линия разметки у более простых построителей осей берет до 10 метров. У сложных приборов, при использовании экранов отражателей, луч отражается на 100, 200 м, в отдельных случаях до 500-м.
Когда пользуетесь уровнем ручной настройки, сначала установите его в вертикальном положении, выровняйте по пузырьковому нивелиру. В штативе для этих целей используют фиксаторы ножек.
Уровень ручной настройкиЗатем нужно снять блокировку маятника и включить нужный режим. Помните, что на пути луча не должно быть видимых преград. Как пользоваться лазерным уровнем для более сложных конструкций, подробно изложено в инструкциях. Если ранее строители пользовались обычным гидроуровнем, то сразу заметят разницу, если начнут работать с лазерным прибором. Данные устройства не только упрощают разметку поверхностей, но и значительно экономят время. При этом возможность ошибок сведена к минимуму.

Вернуться к оглавлению

Наиболее популярные марки производителей

Самую широкую линейку лазерных измерителей представляет немецкая компания Вosch (Бош). Если вы пользуетесь инструментами этой фирмы, то наверняка отметили, что качество товаров вполне оправдывает цену оборудования Вosch.
Лазерные уровни БошПользуются популярностью и хорошо зарекомендовали себя китайские компании Мatrix (Матрикс) и Сondtrol (Кондтролем). Их товары — это оптимальное сочетание невысокой цены и неплохого качества. Ассортимент лазерных измерительных инструментов довольно широк.
Лазерный уровень Матрикс и Кондтрол

Вернуться к оглавлению

Отзывы

Знакомый строитель с большим опытом утверждает: «Пользуюсь лазерными уровнями Мatrix разной сложности уже более 12 лет, ни разу не подвели». Многие отмечают, что некоторое предубеждение к качественным характеристикам китайских товаров не оправдано в отношении этой фирмы.


Второе распространенное мнение высказал бригадир строительной бригады из Москвы: «Если вы хотите под рукой иметь инструмент, который вас не подведет, пользуетесь Вosch, то не следует искать производителей дешевле. К тому же обслуживание и ремонт поставлен на должный уровень». Какой лазерный уровень нужен для строительных работ, каждый решает индивидуально, отталкиваясь от конкретных задач и сложности работ. Но то, что эти приборы оптимизируют процесс работы, признают все профессионалы. Вернуться к оглавлению

Примеры использования лазерного уровня

как настроить для пола, стен и потолка, как правильно пользоваться, а также как проверить на точность

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты, надёжен и удобен в работе.

Зная, как работать лазерным уровнем и получив необходимые навыки, можно облегчить и ускорить строительные и ремонтные работы. Инструмент нужен для проверки вертикалей, горизонталей, нанесения разметки разной сложности (смотрите другие инструменты и оборудование).

Что нужно сделать перед началом работы?

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

  • призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
  • ротационные, луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия  увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

[stextbox id=’alert’]Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.[/stextbox]

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка.

Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

[stextbox id=’info’ defcaption=»true»]При перемещении прибора регулировка всегда производится заново![/stextbox]

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения

. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания, аккумуляторный или от сменных батареек;
  • наличие пульта дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания;
  • угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

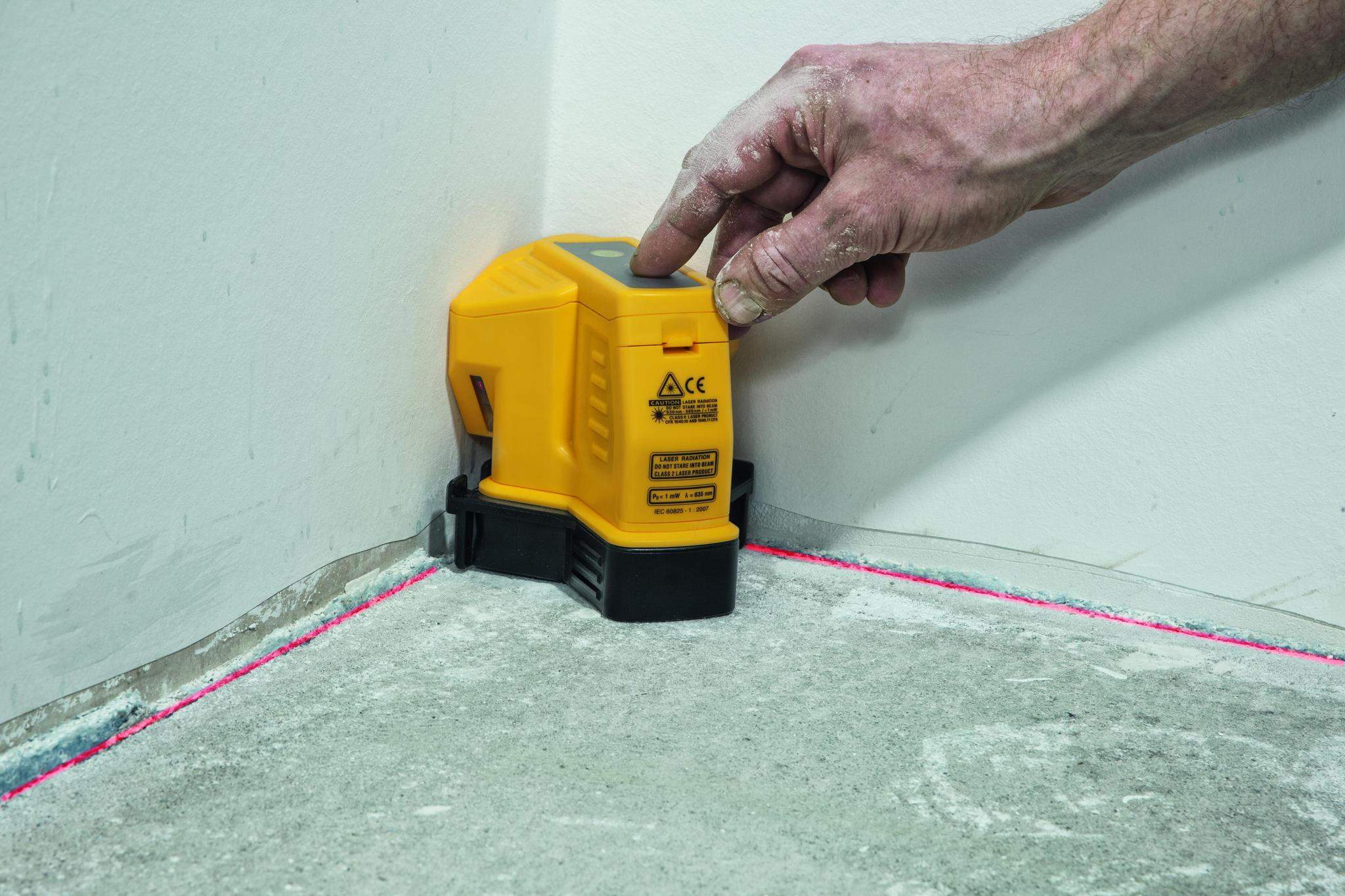

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

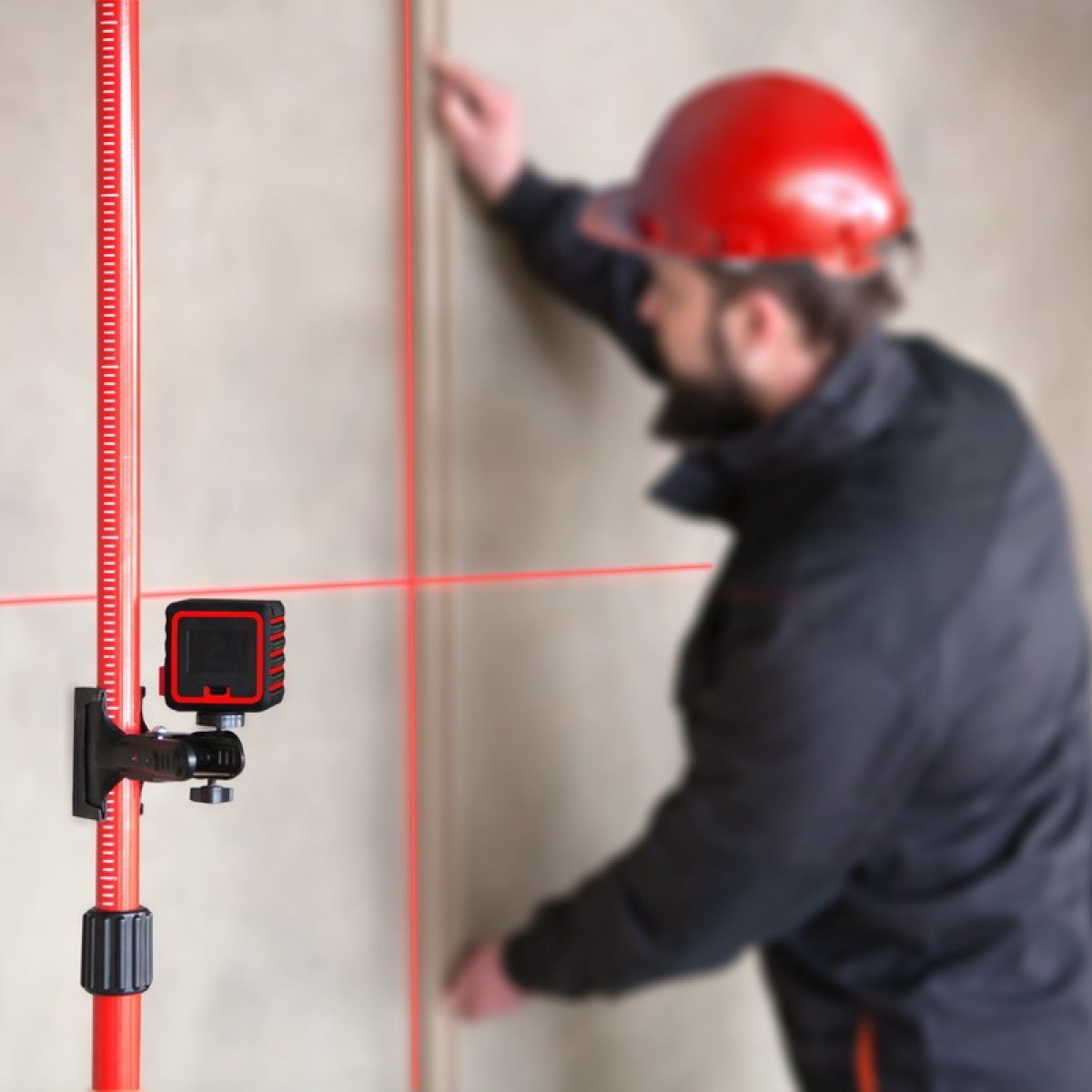

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

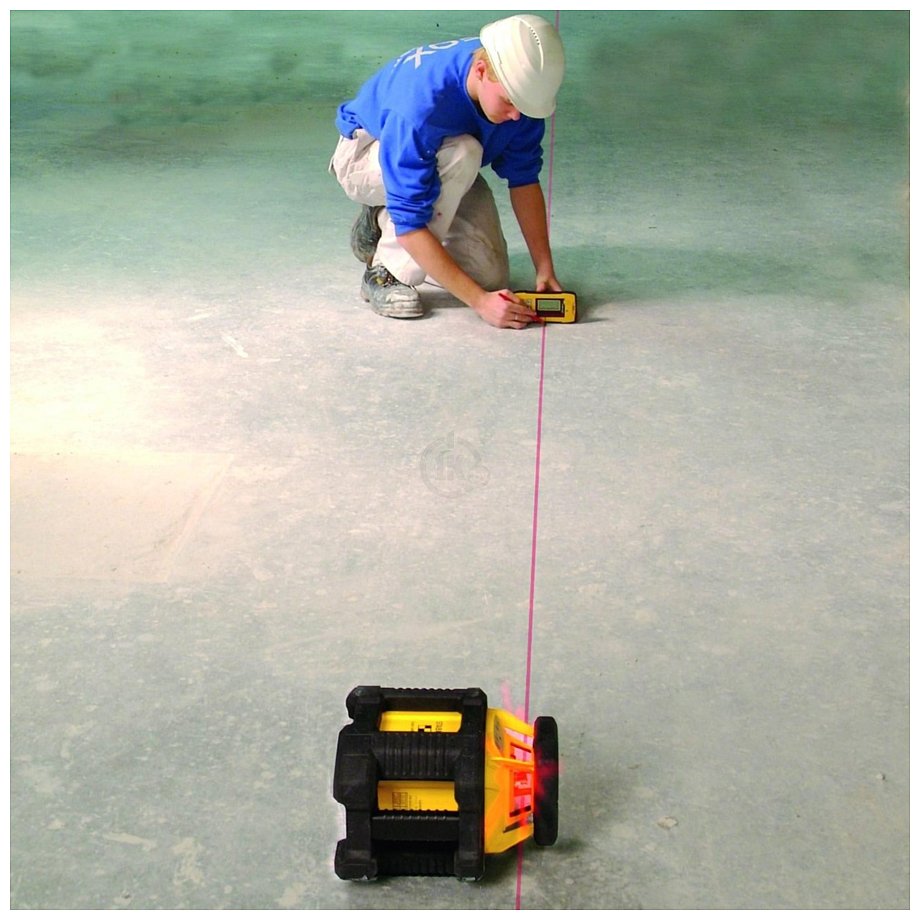

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

[stextbox id=’alert’]Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме.[/stextbox]

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

[stextbox id=’warning’]Еще по теме: Рейтинг лучших лазерных уровней для дома[/stextbox]

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:
[yvideo number=»6oA0bqfNTtU»]
Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:
[yvideo number=»KKRrujz-kyQ»]
Установка маяков по лазерному уровню, смотрим:
[yvideo number=»p-nHsw-7oTk»]
Укладка плитки на пол с помощью лазерного уровня:
[yvideo number=»sIPBhR4qHhs»]
Быстрая и точная установка маяков для стяжки пола:
[yvideo number=»BraGDGst47U»]
Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:
[yvideo number=»YBP_oHXfuVs»]
Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Как правильно пользоваться лазерным нивелиром? – Про дизайн и ремонт частного дома

Как пользоваться лазерным уровнем: общие принципы и способы применения

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень — попадаем точно в цель

Мишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т. д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

  • по вертикали;
  • по горизонтали;
  • крестообразные;
  • сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

  • горизонтально;
  • вертикально;
  • под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90° , то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

  • На пол, стол, подставку и любую прочную и стабильную плоскость
  • На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
  • На распорную штангу.
  • На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

  • угол сканирования;
  • скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

  • Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
  • Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
  • Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
  • Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как пользоваться лазерным уровнем — ключевые особенности

Лазерный уровень, как и всякий сложный инструмент, для применения требует некоего минимума знаний. Зная принципы применения устройства, можно извлечь из него максимальную пользу. Начнем с классификации.

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

  • точечные;
  • призменные построители плоскостей;
  • ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Построители плоскостей

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

У большинства таких устройств углы развертки колеблются от 60 0 до 120 0 , но есть модели и с круговой разверткой, на 360 0 в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.

Начало работы

Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.

Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.

Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4 0 в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.

Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.

Использование световых линий

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.

Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.

Использование плоскостей

В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей. Например:

  • оштукатуривание стен;
  • монтаж каркаса для перегородки или фальшстены;
  • наклеивание гипсокартона на стены;
  • укладка и выравнивание стяжки.

Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.

Пример использования мерной рейки при укладке стяжки.

  • Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
  • Сделать мерную рейку подходящей длины, удобной для работы.
  • Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
  • Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
  • Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.

Наклонная разметка

Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.

Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Как пользоваться лазерным уровнем – инструкция

Содержание статьи:

Зачастую, те люди, которые своими силами делают ремонт или строят дом, сетуют на то, что не выходит сделать ровными стены, пол или перегородки. Такие ситуации бывают достаточно часто. Сейчас в основном используются современные инструменты. Один из них лазерный уровень. Его и мы рассмотрим в этой статье и разберемся, как пользоваться лазерным уровнем. Он может помочь выполнить горизонтальные и вертикальные поверхности максимально ровно. Будет очень полезным инструментом при подготовке стен или для выравнивания пола. Так, например, можете посмотреть, как выравнивать стены, прежде, чем перейти к непосредственному изучению лазерного уровня.

Для чего нужен этот инструмент?

Довольно много строителей по старой памяти пользуются методом «на глаз», и как работать с подобным устройством, не совсем представляют. Но для человека, который постоянно занимается ремонтными или строительными работами, лазерный уровень просто необходим. Благодаря ему можно на любой поверхности отметить все дефекты. При помощи уровня есть возможность выровнять стены, класть плитку как на стены, так и для пола. Можно также окна правильно поставить или межкомнатные двери.

Как работать с инструментом

Итак, приступим непосредственно к обсуждению того, как правильно пользоваться лазерным уровнем. В настоящее время бывает два вида лазерных уровней (другими словами нивелиров) – ротационные и призменные. Призменные очень просты в использовании, однако они имеют ограниченную дальность действия – 20 метров. Они идеально подходят для пользования в быту. Ротационный уровень будет стоить подороже, но и его дальность действия будет более 100 метров. Они широко используются в серьезном строительстве.

Если разобраться, как пользоваться лазерным уровнем для подготовки поверхностей, то получится идеально выровнять любую поверхность. Этот прибор необходимо установить на штатив. Далее все зависит от типа прибора: либо он настраивается сам, либо его нужно настроить вручную. Бывают электронные и маятниковые нивелиры. Так, при работе один прекращает мигать, а второй пищать, что будет значить, что можно начинать работать.

На той поверхности, на которой вы хотите работать, появится точка, линия или перекрестие. Все, опять же зависит от типа прибора. Когда вы используете инструмент, который нужно настроить вручную, то в нем будет пузырек воздуха в смотровом окошке. Устройство нужно поставить таким образом, чтобы этот пузырек воздуха оказался по центру этого окошка. Если же вы будете пользоваться нивелиром, который самостоятельно выравнивается, то после того, как вы его установите, он будет переставать колебаться, а на выравниваемой поверхности образуется горизонтальная или вертикальная черта.

Если нивелир поставить в нужном месте, то эти линии станут видны не только на противоположной стене, но и на потолке с полом. Для строителей особенно важным моментом является пересечение линий. Подобный прибор часто применяют профессионалы плиточники. Для них чрезвычайно важно класть плитку по линиям и чтобы углы соответствовали 90°.

Необходимые знания для работы

Если вы посмотрите на видео уроки о том, как пользоваться лазерным уровнем для соответствующего выравнивания, например, для пола, то получите практические навыки о его использовании. В комплекте часто прилагаются очки, которыми нужно пользоваться при работе на солнце. В таких очках отметки нивелира будут лучше различимы. К тому же, необходимо соблюдать и осторожность во время работы – нельзя, чтобы луч лазера попадал в глаза. Иначе есть риск повредить сетчатку глаза.

С помощью лазерного нивелира можно создавать идеально ровные не только вертикальные, горизонтальные линии или перекрестья с углами в 90°. Вполне возможно отмечать и наклонные отметки. Для этого нужно будет отключить механизм самовыравнивания и выставить нивелир под необходимым углом, а на стене получите проецируемую линию.

Еще довольно интересным современным вариантом является подобный нивелир:

Источник видео: https://f.ua/fmax/lazerniyy-uroven-so-vstroennoy-ruletkoy-2-5m-jeltiyy.html


Советуем почитать:


Как правильно пользоваться лазерным нивелиром?

Времена, когда высокую точность при ремонтных работах могли обеспечить лишь профессиональные строители-ремонтники, уже давно ушли в прошлое. В настоящее время это можно сделать самостоятельно при помощи уникального инструмента – нивелира, который способен заменить линейку, карандаш и уровень. Однако существуют некоторые нюансы, которые необходимо учитывать для того, чтобы правильно и продуктивно пользоваться инструментом.

Основные правила

В этой статье под инструментом нивелиром имеется в виду лазерный уровень. Правильно пользоваться нивелиром довольно просто – нужно лишь следовать нескольким простым рекомендациям.

В первую очередь, необходимо обеспечить устройство электроэнергией. Обычно это можно сделать при помощи батареек, реже – посредством аккумулятора. Как правило, батареек хватает на 8-10 часов непрерывного использования.

Другой важный момент – это заблаговременное приобретение защитных очков, ведь лазерные лучи негативно влияют на глаза человека. В некоторых вариантах моделей они могут прилагаться в комплекте с самим прибором.

Также необходимо время от времени избавляться от пыли на устройстве. Во избежание повреждений рекомендуется переносить инструмент только в специальных сумках, которые обычно идут в комплекте с ним.

Некоторые модели (в основном дорогие и новейшего поколения) бывают оборудованы функцией самовыравнивания, которая еще называется юстировкой.

Важным моментом при использовании прибора является закрепление его на штативе, который крепится к прибору при помощи особого резьбового соединения. Если вышло так, что резьбовые соединения не совпадают, то необходимо приобрести так называемый переходник.

Приведение в рабочее положение

Процесс приведения инструмента в рабочее состояние является одним из важных при использовании нивелира – именно от него зависит точность выполняемых измерений. Ниже дано несколько важных рекомендаций, которые помогут в настройке нивелира.

  1. Между поверхностью, на которую проецируется лазерный луч, и самим нивелиром не должно быть каких-либо препятствий, иначе лучи будут отражаться от различных поверхностей, что приведет к неверным результатам в процессе работы.
  2. Необходимо также подобрать оптимальное значение расстояния, которое можно увидеть в прилагаемой к инструменту инструкции. Очевиден тот факт, что близость прибора к поверхности напрямую зависит от погрешности: чем ближе прибор, тем меньше будет погрешность. Однако в каждом случае расстояние подбирается индивидуально. Также стоит отметить такой момент: чем дороже модель прибора, тем, как правило, у нее ниже уровень погрешности.
  3. При установке нивелира лучше всего пользоваться штативом. Если его нет, то нивелир должен располагаться только на ровной поверхности. Прибор также можно установить на стену или потолок.
  4. Необходимо учитывать, что прибор должен быть хорошо зафиксирован. Во время проведения работ его нельзя куда-либо перемещать.
  5. Прибор перед началом эксплуатации необходимо выровнять по линии горизонта. Для этого можно использовать такую функцию, как «автоматическое выравнивание». В этом случае прибор просигналит о наличии перекосов. Стоит помнить о том, что инструмент распознает лишь неточности в установке меньше 15 градусов. При большей степени искажения необходимо исправлять положение нивелира самостоятельно.

Некоторые модели также бывают оборудованы пузырьковым уровнем. Если человек устанавливает прибор на грунтовую землю, то обязательно следует не только зафиксировать его, но и вкопать ножки в грунт.

Кстати, именно при работах на воздухе необходимо тщательно следить за выравниванием прибора, так как позже это может сильно повлиять на процесс отбивания плоскости или выравнивания различных стен.

Работать с нивелиром не рекомендуется в присутствии детей или домашних животных.

Разумеется, самым важным из всех вышеперечисленных пунктов является прочная и ровная установка прибора при помощи штатива.

Настройка лазерного нивелира

Если прибор уже установлен согласно инструкции, то не стоит сразу же начинать работу – необходимо немного подождать. Перед началом работы следует проверить нивелир на точность. Для первого этапа проверки (точности лазерного наклона плоскости) нужно поместить прибор на расстоянии 5 м от стены.

Теперь нужно отметить карандашом на поверхности место прикосновения луча на стене. Поворачивая нивелир каждый раз на 90 градусов, необходимо отмечать также верхнюю и нижнюю точки.

Если расстояние между ними меньше 6 мм, то прибор настроен правильно.

Второй этап – это проверка точности вертикального угла. Необходимо на ту же поверхность закрепить отвес со шнуром длиной 2,5 м. После этого нужно на него направить луч нивелира. Если отклонение лазерного луча составит меньше 3 мм, то можно считать, что прибор настроен правильно.

Каждый такой прибор, как правило, имеет свой собственный перечень функций. Основным из последних является установка двух потоков: горизонтального и вертикального. Иногда их можно включать одновременно.

Среди других функций стоит отметить такие, как угол 90 градусов, уклон по оси X, уклон по оси Y, режим «отрезок» и другие режимы.

Техника работы

Обычно овладеть техникой работы таким прибором не составит труда даже новичку. Несмотря на то, что подробную технику работы можно прочитать лишь в прилагаемой к инструменту инструкции, стоит пройтись по основным моментам.

Технику работы можно разделить на два основных этапа.

  1. Необходимо определиться с тем, с какой плоскостью (функцией) предстоит работать. Включив прибор и настроив интерфейс на подходящую опцию, нужно перейти к следующему шагу.
  2. Нужно выровнять или проверить уже настроенный прибор. Затем можно приступать к работе.

Вспомогательные опции

Дополнительными опциями не всегда бывают оборудованы стандартные модели. Но ими оснащены профессиональные инструменты. Вспомогательные опции представляют собой ряд дополнительных приспособлений, речь о которых пойдет ниже.

  1. Лазер, который способен вращаться на 360 градусов.
  2. Оптический визир. Такая функция нивелира позволяет прослеживать дальность лазера почти на 100 м.
  3. Рейка. Помогает начертить несколько параллельных линий на одинаковом расстоянии.
  4. Приемник лазерного луча. Увеличивает дальность луча. Иногда он заменяется отражающей пластиной, которая обладает таким же эффектом.

Кстати, нивелиром в ходе работ пользуются не только бригады строителей и ремонтников, но и специалисты, прокладывающие различные коммуникации.

В заключении хочется отметить тот факт, что большинство моделей такого прибора могут стоить недешево. Однако, как утверждают отзывы потребителей, цена окупается качественным и быстрым ремонтом, а также сэкономленным временем.

Как пользоваться лазерным нивелиром, смотрите далее.

Как правильно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Как использовать лазерный уровень в помещении и на открытом воздухе (Обновлено 2020 г.)

Идеально симметричные конструкции не появились неожиданно. Хотя правильные материалы и строительные ноу-хау могут иметь большое значение, этого недостаточно для задач по выравниванию. Да, традиционные спиртовые уровни обычно используются для проверки того, ровная ли поверхность или ровная. Однако использование этого типа инструмента совершенно неэффективно для некоторых строительных и геодезических задач.

Подумайте об этом так: вы планируете установить кухонные шкафы на стене и хотите, чтобы они были установлены по прямой линии.Проблема в том, что вам, скорее всего, будет сложно одной рукой прижать спиртовой уровень к стене, а другой использовать молоток. Вы, вероятно, захотите вырастить другую руку для выполнения этой задачи. Вы также можете подумать о простом измерении и нанесении контрольной линии уровня на стене, но это потребует огромного количества времени и усилий. Кроме того, вам все равно нужно стереть отмеченную линию после установки шкафов.

Есть решение этой проблемы – лазерный уровень.В указанной ситуации вы можете использовать обе руки, чтобы установить шкафы, убедившись, что они выровнены идеально, если вы используете лазерный уровень. Этот инструмент предназначен для излучения прямой линии или плоскости света на горизонтальную или вертикальную поверхность. Обычно лазерные уровни можно прикрепить к штативу или стене. Это означает, что вы можете получить мгновенную линию уровня, не загружая руки в прямом и переносном смысле. Другими словами, использование лазерного уровня может сделать строительные работы и проекты DIY легкими и удобными.Если вы планируете приобрести лазерный уровень для работы или дома, читайте дальше, чтобы узнать, как им пользоваться.

Прежде чем переходить к шагам по использованию лазерного уровня, полезно знать все об основах. Таким образом, вы можете полностью понять, как работает лазерный уровень и как функционирует каждый из его компонентов.

Когда вы сталкиваетесь с инструментом, на котором написано слово «лазер», можно предположить, что с ним сложно работать. Напротив, использовать лазерный уровень довольно просто.Фактически, несколько отраслей используют этот инструмент. Строительство, земляные работы, геодезия, озеленение и возведение каркаса – это лишь некоторые из отраслей, в которых можно найти лазерные уровни. Поскольку многие профессионалы используют лазерные уровни, можно с уверенностью заключить, что этот тип инструмента способствует эффективности и точности выполняемых задач.

Лазерные уровни представлены в широком ассортименте дизайнов, но все они имеют общее – несколько компонентов. Первый – это лазер. Без этого компонента лазерный уровень, очевидно, будет просто обычным уровнем.Слово «лазер» происходит от аббревиатуры «усиление света за счет вынужденного излучения». Короче говоря, лазер излучает луч зеленого или красного света, когда электроны возбуждаются или стимулируются. Затем зеркала собирают и усиливают этот свет и направляют его в одном направлении. Вместо того, чтобы рассеивать свет, как у фонарика, лазер излучает единый узкий луч. Затем этот луч может служить своего рода визуальной меловой линией, которую можно использовать как прямую опорную линию.

Помимо лазера, к другим основным компонентам лазерных уровней относятся нивелирная база и система нивелирования. Выравнивающее основание можно разместить на плоской поверхности, например, на штативе, полу или стене, и оно может помочь испускать луч на желаемой вами высоте. Система нивелирования обычно прикрепляется к лазерному уровню или встроена в него, и она может быть ручной или автоматической. Как и спиртовые уровни, ручной лазерный уровень требует, чтобы пользователь выровнял пузырек внутри флакона. Этот тип лазерного уровня обычно дешевле автоматических лазерных уровней.С другой стороны, автоматические или самовыравнивающиеся лазерные уровни используют внутренние маятники, магниты и силу тяжести для определения уровня. Эти лазерные уровни используются в задачах, где требуется высочайшая точность.

Использование лазерного уровня может сэкономить огромное количество времени и денег. Хотя для этого требуется правильная настройка, установка займет всего несколько минут.

Прежде чем лазерный уровень совершит свое волшебство по выравниванию, вам необходимо сначала закрепить его на штативе с помощью адаптера.Вы также можете установить его на плоской поверхности с помощью совместимого крепления. Поскольку большинство лазерных уровней имеют универсальные резьбовые отверстия, вам не составит труда приобрести совместимые штативы, адаптеры и крепления. После настройки лазерного нивелира убедитесь, что он закреплен в таком положении, в котором он не будет подвержен ударам или перемещению.

Если вы используете ручной лазерный уровень, убедитесь, что пузырек выровнен внутри флакона. Чтобы отрегулировать пузырек, поищите винты или ручки возле пузырька.Затем поворачивайте эти винты или ручки до тех пор, пока пузырек не покажет, что ваш инструмент выровнен. Если вы используете самовыравнивающийся блок, дайте ему время, чтобы оно само выровнялось. Как только ваш лазерный уровень закреплен и выровнен, вы можете включить его.

После включения устройство направит ровный луч на поверхность, на которой вы работаете. В зависимости от типа лазерного уровня, который вы используете, луч может быть точкой, линией, комбинацией точек и линий или плоскостью на 360 градусов. Более того, вам, возможно, придется откалибровать его, чтобы лазер указывал именно на ту область, где вам нужен уровень.Однако многие лазерные нивелиры предлагают удобные настройки для такой тонкой настройки.

При работе на открытом воздухе вы должны использовать лазерный детектор, чтобы найти луч. Поскольку нет поверхности, на которой можно было бы поймать луч, лазерный детектор может перехватить его и сообщить вам его точное местоположение. Для использования детектора закрепите его на нивелирной рейке с помощью зажима. Некоторые выравнивающие стержни или лазерные стержни уже поставляются с зажимами или ползунками для фиксации лазерных детекторов. Закрепив детектор, сдвиньте его вверх и вниз по стержню до звукового сигнала.Когда вы слышите звуковой сигнал, исходящий от детектора, это означает, что он нашел луч. После этого закрепите детектор на месте и произведите необходимые измерения. Важно помнить, что для точности вы должны следить за тем, чтобы устройство было выровнено во время выполнения задачи.

Одним из главных преимуществ наличия лазерного уровня в вашем ящике для инструментов является то, что его можно использовать для различных задач. Независимо от того, участвуете ли вы в крупном строительном проекте или в простом проекте своими руками, лазерный уровень вам наверняка пригодится.Еще одним преимуществом лазерного уровня является то, что вы можете использовать его как в помещении, так и на улице.

Что хорошего в использовании лазерного уровня в помещении, так это то, что у вас не будет проблем с поиском луча. Поскольку солнечный свет не влияет на видимость лучей в помещении, вам не нужно использовать лазерный детектор для перехвата луча.

Если вы работаете над проектом ремонта дома или просто украшаете свой интерьер, использование лазерного уровня может помочь вам выполнить работу эффективно. Вот несколько задач в помещении, в которых можно использовать лазерный уровень.

1. Подвесные рамы или занавески

Если вам не нужна установка в стиле Пизанской башни, вам следует убедиться, что рамы или занавески, которые вы вешаете, идеально выровнены. Не нужно быть перфекционистом, чтобы разочароваться в кривых рамах и шторах. Хотя крепление предметов на стене кажется несложным, задача далеко не простая. Чтобы сделать работу намного проще, вы можете использовать любой тип лазерного уровня. Однако большинство людей используют линейные лазерные уровни, поскольку их достаточно для проецирования видимых горизонтальных лучей.

Чтобы повесить каркас или занавес с помощью лазерного уровня, сначала необходимо определить высоту верха каркаса или занавеса. Если вы планируете установить карниз, вы можете измерить расстояние около 4 дюймов над окном. После измерения высоты сделайте отметку на стене в любом месте в пределах измерения.

Во-вторых, включите лазерный уровень. Отрегулируйте его лазер так, чтобы луч горизонтально проходил через высоту, которую вы отметили на стене.

В-третьих, выровняйте лазерный луч.Отрегулируйте пузырек, если это ручной лазерный уровень, или позвольте ему самовыравниваться, если это модель с автоматическим самовыравниванием. После выравнивания лазерного уровня закрепите его на стене с помощью присосок или крепления.

Если вы вешаете раму, измерьте расстояние между ее верхом и механизмом подвески. Отметьте это измерение на стене, используя проецируемый луч в качестве опорной линии для верхней части рамы. Затем вбейте гвоздь в отметку на стене. Наконец, повесьте раму и совместите ее верх с лазерным лучом.

Если вы повесите карниз, это будет проще, чем повесить каркас. Вам нужно только измерить ширину карниза. Наконец, установите кронштейны на концах ширины и вдоль выступающей балки.

2. Установка шкафов

Для установки в шкафу лазерный уровень с поперечными линиями может сделать задачу быстрой и легкой. Этот лазерный уровень может одновременно проецировать вертикальную и горизонтальную линии. Благодаря этому вы можете использовать его как для переноса местоположения стоек, так и для выравнивания шкафов.Перед использованием лазерного уровня для установки в шкаф закрепите лазерный уровень на штативе на расстоянии нескольких дюймов от стены, на которой будут размещаться шкафы.

Любой, кто когда-либо устанавливал кухонные шкафы, понимает, насколько много времени может потребоваться маркировка расположения стоек. Однако с помощью лазерного уровня с поперечными линиями вы можете выполнить задачу в кратчайшие сроки. Сначала найдите шпильки с помощью прибора для поиска шпилек. Затем отметьте их центры. После этого включите лазерный уровень и направьте его вертикальный луч так, чтобы он проходил через метку шпильки.

Затем измерьте высоту кухонного шкафа сверху вниз. Затем отметьте это измерение на стене. Выровняйте горизонтальный луч лазерного уровня по отмеченной нижней части кухонного шкафа. После этого установите ригель или опорную рейку ниже этой нижней линии и ввинтите ее в метки шпилек.

Наконец, выровняйте горизонтальный луч лазера так, чтобы он проходил через отмеченную верхнюю часть кухонного шкафа. Поместите шкаф на решетку и совместите ее верх с горизонтальной балкой.Затем вы можете прикрутить свой шкаф к стойке.

В строительстве и геодезии лазерные нивелиры часто используются на открытом воздухе. Хотя работа при дневном свете может повлиять на видимость лучей, многие лазерные нивелиры предназначены для использования на открытом воздухе. Те, кто нивелирует на открытом воздухе, обычно используют лазерные уровни, излучающие зеленые лучи. Причина этого в том, что цвета в зеленом спектре более узнаваемы человеческим глазом. Фактически, зеленый луч лазера в четыре раза более заметен, чем красный луч.Таким образом, зеленые лазерные уровни могут работать на больших расстояниях даже при ярком освещении. Более того, лазерные детекторы могут легко перехватывать зеленые лучи, которые производят эти лазерные уровни.

При работе на открытом воздухе следует учитывать не только цвет луча, но и тип лазерного уровня. Ротационные лазерные нивелиры идеально подходят для использования на открытом воздухе, поскольку они могут проецировать плоскости на 360 градусов по горизонтали, вертикали или по обоим направлениям.

Если вы планируете использовать лазерный уровень на открытом воздухе, вот несколько работ на открытом воздухе, в которых можно использовать лазерный уровень, а также несколько советов по его использованию.

1. Выравнивание земли

Одной из распространенных задач на открытом воздухе, требующих использования лазерных уровней, является выравнивание земли. Эта задача может быть при закладке фундамента и земляных работах. Независимо от того, в чем причина нивелирования земли, важно найти место, где можно установить штатив и лазерный нивелир. Эти двое должны быть рядом со строительной площадкой, но в безопасном месте.

После установки штатива и закрепления лазерного уровня включите устройство.Затем выровняйте его, если это ручной лазер, или дайте ему выровняться, если это автоматический прибор.

Затем определите желаемую высоту над землей. Поместите штангу уклона или лазерную штангу вместе с лазерным детектором в точку желаемой высоты.

Затем перемещайте лазерный детектор вверх и вниз по стержню, пока он не издаст звуковой сигнал. Звуковой сигнал означает, что уровень обнаружен. Как только лазерный детектор издаст звуковой сигнал, закрепите его на стержне.

После этого найдите другую точку на земле, где высота перехватывает или ловит лазер.Затем насыпьте на эту высоту кучу земли или отметьте ее краской или другим инструментом для разметки. Вы можете повторять шаги, пока не получите необходимое количество ориентиров.

2. Оценка

Лазерные нивелиры бывают разного дизайна для различных применений, и есть специальный лазерный уровень, предназначенный для задач профилирования. Подобно задаче выравнивания земли, профилирование с помощью лазерного уровня требует поиска места для установки штатива. Вы должны закрепить лазерный уровень на штативе, установленном на твердой устойчивой земле.

После настройки инструментов включите лазерный уровень и выровняйте его. Затем установите начальную высоту вашего уклона. С этой высоты наклон уклона снижается.

Затем поместите планку уклона вместе с лазерным детектором на желаемой высоте уклона. Сдвиньте лазерный детектор вверх и вниз, пока он не издаст звуковой сигнал, и затяните его на стержне.

Затем установите желаемое значение шага от верхнего края вашего уклона до нижнего. Используя это измерение, переместите лазер вверх по стержню и закрепите его.

Найдите уровень с помощью лазерного детектора, на котором будет находиться дно уровня. Чтобы получить исходные показания, вам может потребоваться поднять стержень или закопать землю.

Нижняя часть планки оценки служит ее нижней частью. С помощью инструментов для разметки можно окончательно отметить высоту и уклон.

Когда в проекте требуется нивелир или установка сантехники, нет сомнений в том, что лазерный уровень – идеальный инструмент для работы. Его точная система нивелирования, широкий диапазон настроек и удобство лазерных опорных линий – вот некоторые из многих особенностей, которые выделяют лазерный уровень среди всех других инструментов.Перед покупкой необходимо учесть несколько важных факторов.

Одним из факторов при выборе лазерного уровня является его производительность. Некоторые характеристики лазерных уровней – это рабочий диапазон, длина волны и точность нивелирования. Хотя для некоторых эти вещи могут сбивать с толку, одна вещь, которую должен помнить любой пользователь, – это то, что сила в числах. Чем выше цифры этих характеристик, тем лучше лазерный уровень.

Также стоит учесть, где в основном будет использоваться лазерный уровень.Если он будет использоваться исключительно в помещении, подойдет ручной лазерный уровень, излучающий красные лучи. С другой стороны, если вы планируете использовать его на открытом воздухе, стоит приобрести самонивелирующийся лазерный уровень, излучающий зеленый луч. Самовыравнивающиеся лазерные уровни могут работать на неровной местности, и они могут выравниваться, даже если их случайно наклонить.

Где бы вы ни планировали использовать лазерный уровень, вы должны убедиться, что он может выдерживать суровые условия. Как и любой другой инструмент, если лазерный уровень долговечен, то он должен быть долговечным, качественным и стоить вложенных средств.

Существуют различные марки и конструкции лазерных уровней, поэтому выбор подходящего может стать непростой задачей. Кроме того, бывает сложно найти надежный, высокопроизводительный лазерный уровень. Вот почему Engineer Warehouse сузил выбор лучших лазерных уровней и аксессуаров на рынке. Мы тщательно определили лучшие марки этих продуктов и собрали их для тех, кому необходимо точно и эффективно выполнять задачи по выравниванию. Большинство предлагаемых нами лазерных уровней даже имеют высокий уровень защиты от проникновения (IP).Вы можете быть спокойны, зная, что эти продукты могут выдерживать самые тяжелые полевые условия и при этом работать точно.

Профиль автора

Диета Салазар – исследователь и технический писатель информационных статей для различных отраслей, включая отрасль AEC. В свободное время она изучает небольшие строительные проекты и новые тенденции дизайна.

Углубленный взгляд на лазерные уровни – Masonry Magazine

слов: Николь Ребер
Фото: BanksPhotos

Лазерные уровни существуют уже несколько лет и, кажется, становятся все лучше и лучше.Для работы в помещении или на улице, при ярком или слабом освещении, а также в больших или маленьких проектах есть лазерный уровень, который удовлетворит любые потребности. Более того, они служат большему количеству целей, чем вы думаете.

Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, профилированию и уклону, а также приложений для переноса точек. Некоторые профессии используют линейные лазерные уровни для установки гипсокартона, систем отопления, вентиляции и кондиционирования, потолочных балок, спринклеров, полов и выравнивания стропил, дверей и окон. Их используем для выравнивания сантехнических стен и металлических шпилек.Как упоминал журнал Masonry в прошлогодней статье на эту тему, для более высоких стен лазерные уровни помогают поддерживать отвесные стены с вертикальными установками. Они также помогают обеспечить ровную укладку блоков и кирпичей, а здания или объекты – симметричные или квадратные.

Лазерные уровни

проецируются вдоль горизонтальной и / или вертикальной оси, позволяя выровнять вашу работу с красными или зелеными фиксированными линиями, точками или комбинацией линий и точек. Верным признаком эволюции лазерных уровней является их новый цвет лазера.В конце концов, цвет значительно влияет на его эффективность и ломает ваши отношения с лазерными уровнями.

«Если в помещении, где вы работаете, будет много солнечного света, это приведет к размыванию лазерного луча», – говорит менеджер по продукции Bosch Джордан Майсторович. «Лазеры с зеленым лучом дадут вам более сильную и более заметную линию в этих условиях, в отличие от продуктов с красным лучом».

Современные лазерные нивелиры часто доступны в зеленом цвете, который гораздо более заметен, чем красный.Зеленые лазеры могут потреблять больше энергии батареи, чем их менее заметные аналоги, но они становятся все более популярными, а это означает, что их цена снижается.

Три типа

Из трех основных категорий стационарные лазерные нивелиры являются самыми простыми. Они оснащены лазерным диодом, прикрепленным к пузырьковому уровню, который служит указателем. Лучше всего они работают с небольшими проектами с близкого расстояния.

Другой тип более продвинутый: самонивелирующиеся лазеры. Они выделяют ровные или вертикальные линии и точки.Они хорошо подходят для проектов с площадью от 60 до 100 футов. Они также предлагают гораздо более высокую точность, чем фиксированные лазерные уровни. Фактически, некоторые модели могут достигать точности ± 0,0002 ″ / 1 ″.

Третий тип лазерных нивелиров – ротационный лазерный нивелир. Обычно они располагаются в центре рабочей площадки и, поскольку они поворачиваются, они могут проецировать лазерный луч на 360 градусов вокруг рабочей площадки. Их способность наклонять линию делает их пригодными для работ на открытом воздухе. Вы можете почти удвоить диапазон, если используете его вместе с детектором, который обнаруживает лазерные лучи в спектре, видимом человеческим глазом, и за его пределами.Кроме того, при использовании с детектором, который улавливает лазер на расстоянии, которое наши человеческие глаза больше не могут видеть, ротационные лазеры имеют радиус действия до 700 футов.

Разоблачение мифов

В отрасли до сих пор существует множество неправильных представлений о том, что делают лазерные уровни, а что нет. Майсторович обращается к некоторым из них. По его словам, одно из самых больших заблуждений заключается в том, что их сложно использовать. Лазерные уровни Bosch самонивелирующиеся. На самом деле, нет никакой настройки, нет необходимости проверять ровность ваших линий: инструмент сделает это за вас.Включите инструмент, поставьте его и дайте ему выровняться.

Дастин Превете, менеджер группы по продукции компании Dewalt, признает ошибочное представление о том, что лазерные уровни точны только на коротких расстояниях. «Заявленная точность всегда на заданном расстоянии», – говорит он. По мере того, как это стандартное или заданное расстояние увеличивается, точность этого уровня также растет. Стандартными линейными уровнями являются точность 1/8 дюйма на 30 футах и ​​1/8 дюйма на 100 футах для поворотных устройств. «По мере того, как вы превышаете начальные пороговые значения 30 или 100 футов, дисперсия точности растет», – говорит Превете.Точность зависит от модели и марки, которую он предупреждает.

Еще один повод для беспокойства – это не столько заблуждение, сколько фактор запугивания. Это связано с кнопками. Правда в том, что да, на некоторых лазерных нивелирах много кнопок. Это определенно может пугать. В последнее время рынок представил ряд моделей с меньшим количеством кнопок и интерфейсом, который делает использование продукта немного более понятным. Эксперты сходятся во мнении, что лучший способ найти тот, который подходит вам, – это весело провести время, изучая ассортимент доступных моделей и брендов, и спросить в вашем любимом магазине или на веб-сайте.

Вы думаете, что эти новомодные штуки трудны для изучения или сложны в использовании? С некоторыми моделями действительно может быть некоторая кривая обучения, но Майсторович говорит, что большинство моделей Bosch действительно интуитивно понятны.

«Вы включаете и выключаете лазер с помощью простого переключателя, а затем, нажав другую кнопку, вы можете выбрать, какую конфигурацию линии проецировать: горизонтальную или вертикальную линию», – говорит он. Он приводит пример использования горизонтальной линии для выравнивания стены или шкафа.Лазер будет проецировать горизонтальную линию, равную уровню. Затем пользователь может отрегулировать эту линию, чтобы выровнять, например, четырехфутовую каменную стену или убедиться, что шкаф установлен идеально ровно.

«Если вы строите стену, с помощью этого лазера можно спроектировать линию на полу, а затем вы можете использовать эту линию, чтобы убедиться, что ваша стена идет прямо по полу», – объясняет он. «Это даст вам горизонтальный ориентир, над которым нужно работать, чтобы убедиться, что все выровнено.”

Аксессуары тоже?

Аксессуары

добавляют дополнительный уровень удобства и оптимизируют работу сегодняшних лазерных уровней. Усовершенствованная технология с лазерными уровнями означает, что они не требуют идеальных условий окружающей среды. Они могут преодолевать различные препятствия с помощью ряда устройств. Детектор или считыватель – одно из них. Детекторы могут проникать сквозь слабое освещение, туман, запыленный воздух или другие условия, которые делают лазерный свет невидимым. Эта стойкость делает лазерные уровни более полезными при работе на открытом воздухе.

Теперь рассмотрим монтажные аксессуары. К ним относятся легкие или сверхмощные штативы, кронштейны и стойки. Штативы, конечно же, повышают устойчивость и оптимизируют универсальность уровня среди разнообразных ландшафтов. Основание штатива стабилизирует некоторые столбы. Остальные столбы для устойчивости прижимают к потолку. Столбы используются внутри помещений и позволяют пользователю быстро и легко перемещать уровень с разной высоты. Кронштейны также используются для более локального монтажа лазерного уровня.

Перед покупкой

DeWalt’s Prevete предлагает несколько советов по покупке того, что вам нужно.

  1. Какой бы лазерный уровень вы ни выбрали, убедитесь, что у вас есть совместимый детектор. Некоторые идут с уровнями, другие – надстройкой. Подобно дополнительному набору глаз с силой, превосходящей человеческий глаз, они увеличивают полезность уровня.
  1. Еще раз проверьте, соответствуют ли заявленная точность уровня и диапазоны вашим потребностям.
  1. Сведения о степени защиты от проникновения (IP). Это фактор долговечности. Рейтинг IP показывает, насколько хорошо уровень справляется с падениями и насколько он водо- и пыленепроницаемый.

«Мы рекламируем IP65 на наших линейных, точечных и комбинированных лазерах, а также IP67 на наших ротационных лазерах», – говорит Превете. «Это (означает, что они) могут выдержать избиение, которое (они) вынесут на открытом воздухе. При использовании на бетоне также важен хороший рейтинг падения. Наши линейные, точечные и ротационные лазеры имеют падение с двухметровой высоты ».

4) Убедитесь, что лазерный уровень откалиброван перед выполнением любой работы – особенно больших работ, где малейшие неточности могут привести к самым большим ошибкам, увеличивая непредвиденные затраты на рабочую силу и материалы.

DeWalt’s 20V MAX Tool Connect Tough Rotary Laser имеет степень защиты IP67 от мусора / воды, защиту от падения с высоты двух метров и зеленый или красный луч. Они достаточно прочные для неблагоприятных условий на стройплощадке и имеют точность в пределах 1/16 дюйма на 100 футов. У них есть внутренний диапазон 250 футов или внешний диапазон 2000 футов. Они поставляются с детектором, потолочным кронштейном, очками для улучшения лазерного излучения, целевой картой и дистанционным управлением. Их самые большие дополнительные функции – это встроенные технологии, такие как приложение Tool Connect, которое помогает отслеживать его местонахождение.

«Когда вы думаете о том, насколько дороги некоторые из этих вещей, возможность всегда знать, где они находятся на рабочем месте, может быть очень выгодной», – говорит Превете. «Он сообщает вам, упал ли этот лазер, и если это падение толкнуло его до точки, в которой вы должны проверить калибровку».

Прочие технологические инструменты позволяют расширить рабочий диапазон. Для внешних проектов или проектов в больших помещениях определенные функции с поддержкой Bluetooth позволяют управлять лазером и управлять им, увеличивая рабочую длину с 50 до 100 футов и более.Некоторые модели DeWalt имеют функцию Bluetooth, которая сообщает детектору, что он работает как реле.

«Это расширяет возможности дистанционного управления на расстояние до тысячи футов от поворотного устройства, что почти в двадцать раз больше, чем у традиционного ИК-пульта дистанционного управления», – говорит Превете. «Это в дополнение ко всем другим вещам, таким как отслеживание инструментов, уведомления о падении, а также цифровой дисплей или цифровая панель управления на вашем телефоне».

Техническое обслуживание

После того, как вы взяли лазерный уровень и вернули его на строительную площадку, вам нужно хорошо позаботиться о

.

шт.Чтобы ваш новый гаджет отображал исключительно точные горизонтальные и вертикальные линии на долгое время, необходимо немного здравого смысла. У Майсторовича есть несколько предложений:

  • Не бросай. Это один из самых быстрых способов вывести уровень из строя. Уровни Bosch и многих других производителей оснащены маятниковым замком для поддержания калибровки. Независимо от того, есть ли у вас маятниковая фиксация, рекомендуется проверять точность вашего уровня перед началом работы.При необходимости отнесите его в сервисный центр производителя для калибровки.
  • Используйте футляры для переноски уровня и подсумки для принадлежностей, предоставленные производителем. Это помогает поддерживать его в чистоте внутри и снаружи.

Независимо от того, новичок ли вы в лазерных уровнях, расширяете ли вы свои активы или обновляете до последней модели, эти инструменты могут оптимизировать усилия вашей команды и добавить новые измерения эффективности и возможностей.

Фиксированные, самонивелирующиеся и ротационные лазерные нивелиры имеют общие преимущества, но они различаются и помогут оптимизировать задачи лучше всего, если вы купите один в соответствии с вашими истинными потребностями.То есть не жалейте о том, что купите тот, который лучше подходит для больших проектов или проектов на открытом воздухе, если большинство ваших проектов небольшие или закрытые. Поговорите с другими командами, другими подводными лодками или специалистами по обслуживанию, чтобы узнать, хорошо ли работает интересующий вас уровень в дождливых, темных или слишком ярких условиях, или вам нужен вспомогательный аксессуар.

Лазерные нивелиры помогают бригадам от побережья до побережья оптимизировать свои каменные работы. Цены снижаются, а количество льгот растет. Итак, отбросив некоторые заблуждения и продемонстрировав, как они экономят время и труд, что вы думаете? Поделитесь с нами на Facebook или @MasonryMagazine.

Введение в лазеры и технологию лазерных уровней – Masonry Magazine

Слова: Гал Воллах, вице-президент по развитию бизнеса, Kapro Tools, Masonry Magazine
Фотографии: Капро, Stabila Лазерные уровни

присутствуют на рынке уже несколько лет, но лишь недавно они стали основным инструментом для профессионалов в области каменного строительства. Лазерный уровень – это средство управления на основе проектора лазерного луча.Проектор проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной и / или вертикальной оси, позволяя человеку, использующему его, выровнять свою работу по этим линиям или точкам. Некоторые лазерные уровни сочетают в себе линии и точки.

Применение лазерного уровня

Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, профилированию и уклону, а также приложений для переноса точек. Подрядчики используют линейные лазерные уровни для запуска ряда проектов, включая установку гипсокартона, HVAC, потолочные балки, выравнивание стропил, дверей и окон, установку спринклерных систем, а также облицовку плиткой и полом.

Каменщики используют это приспособление для выравнивания стен сантехники и металлических шпилек. Он также используется для поддержки отвесных стен с вертикальными приложениями для возводимых более высоких стен. А также поможет проверить выравнивание уложенного блока и кирпича, убедившись, что здание / проект имеет квадратную форму.

Лазерные нивелиры также можно использовать на открытом воздухе. Ландшафтные дизайнеры используют эти устройства для различных проектов выравнивания, таких как террасирование и подпорные стены.

Типы лазерных уровней

Для лазерных уровней существует три основных категории.Самый простой из них – это фиксированный лазерный уровень, который оснащен лазерным диодом, прикрепленным к спиртовому (пузырьковому) уровню, который служит указателем. Сосуды используются для выравнивания точки или линии. Эти лазеры используются для работ, не требующих большой дальности или точности. Рич Морс, менеджер по маркетингу продукции Stablia, соглашается, что точечные и линейные лазеры лучше всего использовать для малых расстояний и небольших проектов.

Самовыравнивающиеся лазеры, обычно называемые маятниковыми уровнями, являются более совершенными и обеспечивают большую точность и более быстрые результаты.Самовыравнивающийся лазер основан на наборе лазерных диодов, установленных на маятнике, которые калибруются, когда маятник все еще находится в своем естественном положении, где диоды будут излучать выровненные или вертикальные линии, а не полагаться на человека, который его выравнивает. и точки. Линия создается с помощью призмы (линзы), которая преобразует лазерный луч в линию. Основным преимуществом такого уровня является его гораздо более высокая точность по сравнению с фиксированными лазерными уровнями. Хорошие самонивелирующиеся лазеры могут достигать точности ± 0.2 мм / м – ± 0,0002 ″ / 1 ″.

Главный недостаток – они относительно чувствительны, поскольку маятник по своей природе является подвижной деталью. Чтобы защитить маятник, когда продукт не используется, маятник удерживается на месте с помощью фиксирующего механизма, который срабатывает только при включении лазерного уровня. Этот механизм блокировки также позволяет использовать устройство в ручном режиме. В этом режиме линии и точки не выравниваются, но перекрестный лазерный уровень все еще можно использовать для маркировки прямых линий и квадратов под углом 90 градусов.Самовыравнивающийся лазерный уровень подходит для большинства работ на площадях до 60-100 футов (в зависимости от модели). Если площадь больше или для работы требуется уровень, охватывающий 360 градусов, пользователь может захотеть перейти на ротационный лазерный уровень. Этот диапазон можно увеличить почти вдвое, используя детектор, который представляет собой специальное устройство, которое обнаруживает лазерный луч, даже когда он больше не виден пользователю, и указывает на него.

Третий тип уровня – это лазер с механическим нивелированием, также известный как ротационный лазерный уровень.Ротационные лазерные нивелиры обычно располагаются в центре рабочей площадки, а лазерный луч направлен повсюду, чтобы получить полное считывание на 360 градусов. Эти устройства используют механический гироскоп для определения центра земли и электронный серводвигатель для установки уровня лазерных излучающих диодов. Большинство лазеров этой категории – это ротационные лазеры, в которых диод расположен в центре и вращается двигателем, образуя вертикальную линию на 360 градусов.

Поскольку луч в этих моделях не разделяется призмой на линию, а скорее вращается, может быть достигнуто гораздо большее расстояние, в некоторых случаях даже более 700 футов с использованием детектора.Эта причина, а также возможность наклонной линии делают его наиболее подходящим для наружных работ. Некоторые модели поставляются с дополнительной подставкой, которая позволяет изделию работать, когда его кладут на бок, и проецирует вертикальную плоскость, которая предназначена для измерения на уклоне, а иногда и наклона плоскости луча.

Тенденции рынка

Исторически лазерные уровни изготавливались с использованием красных лазерных диодов, поскольку эти диоды были очень распространены, хотя зеленые лазеры гораздо более заметны для человеческого глаза, чем красные лазеры.Это связано с тем, что человеческий глаз наиболее чувствителен к зеленой части спектра (длина волны 520–570 нм). Примерно 2 года назад цены на зеленые лазерные диоды начали падать, и сегодня они стоят менее чем на 30 процентов больше, чем красные лазерные диоды. Это побудило многих производителей лазерных уровней начать производство зеленых лазерных уровней, и сегодня все ведущие бренды на рынке уже имеют модели зеленых лазеров. Видимость зеленого лазера может увеличить дальность действия уровня до 50 процентов, но это происходит за счет более короткого срока службы батареи из-за более высокого энергопотребления.При использовании зеленого лазерного уровня необходимо также использовать зеленый лазерный детектор.

Несколько лет назад на рынке была представлена ​​технология линз с обзором на 360 градусов, которая стала очень популярной. Преимущество этой технологии в том, что вы можете получить три непрерывных линии на 360 градусов. Однако у этой технологии есть два небольших недостатка. Во-первых, точка отвеса, которая на самом деле является крестом, не находится в центре под уровнем, поэтому при повороте уровня она перемещается по эксцентричной схеме, что приводит к потере центра позиции.Другой недостаток заключается в том, что из-за своей конструкции эти устройства менее надежны, чем самонивелирующиеся лазерные нивелиры с козырьком. Эти уровни также имеют тенденцию быть немного менее точными, чем уровни козырька в том же ценовом диапазоне.

Чтобы получить лучшее из обоих миров, в прошлом году рынок представил самовыравнивающиеся уровни, в которых козырек сочетается с конструкциями, вращающимися на 360 градусов. Обычно горизонтальная линия составляет 360 градусов, а вертикальные линии основаны на козырьке.

Еще одна тенденция на рынке, которая вводится на рынок, – это самонивелирующиеся лазерные уровни с более высоким рейтингом защиты от проникновения (IP), причем рейтинг IP 65 является самым высоким.Хотя пользователям это может показаться важным улучшением, это немного увеличивает стоимость продукта, в то время как для большинства пользователей, использующих эти устройства в помещении, эта функция практически бессмысленна.

Помимо IP-адреса продукта, при принятии решения о выборе лазерного уровня мы рекомендуем обратить внимание на следующие особенности:

1. Диапазон. Импульсный режим, если вы хотите расширить диапазон с помощью детектора.

  1. Сколько линий / точек.
  2. Точность – для точности мы рекомендуем не ниже + 0.0003 дюйма / 1 дюйм, предпочтительно + 0,0002 дюйма / 1 дюйм.
  3. Видимость – чем ярче окружающая среда, тем важнее этот аспект.
  4. Монтажная резьба – стандартная на рынке 1/4 ″ и 5/8 ″. Некоторые уровни оборудованы обоими.

Лазер пострадал от падения? Вот как вы делаете чек:

1. Установите лазер на штатив или твердую поверхность на расстоянии примерно 5 футов от стены длиной примерно 16,5 футов.

  1. Разблокируйте маятник и нажмите кнопку, чтобы проецировать горизонтальные и вертикальные поперечные балки на стену.
  2. Отметьте точку a1 на стене посередине горизонтальной линии у левого края горизонтальной балки.
  3. Поверните лазерный уровень против часовой стрелки, пока правый край горизонтального луча не достигнет точки a1, отметьте точку a2 на стене посередине горизонтального луча.
  4. Расстояние между a1 и a2 не должно быть больше 0,05 дюйма.

Принадлежности

Лазерные аксессуары разработаны для повышения универсальности и функциональности лазерного уровня.Основные категории – это монтажные аксессуары, к которым относятся легкие штативы и кронштейны. Другие категории включают штативы и шесты от полупрофессиональных до сверхмощных. В то время как штативы считаются более устойчивыми и универсальными для любого ландшафта, шесты используются в помещении. Поляки могут позволить пользователю переключать уровень между разными высотами намного быстрее и проще. Некоторые столбы стабилизируются на основании штатива, а другие прижимаются к потолку для устойчивости. Кронштейны также используются, когда требуется более локальная установка лазерного уровня.

Цифровые приемники

разработаны для точного определения положения ротационных лазеров с помощью красных лазерных диодов, которые могут быть обнаружены на больших расстояниях. Это высокотехнологичное оборудование можно прикрепить к металлическому стержню, чтобы упростить и сделать процесс измерения более эффективным. Приемники также можно использовать в качестве портативных устройств, что обеспечивает мобильность и простоту использования на рабочем месте, поскольку каждый карманный компьютер имеет не менее 50 часов автономной работы на одной зарядке.

Одна концепция, которая недавно была представлена ​​на рынке, – это самонивелирующийся лазер с собственными ножками.Это позволяет пользователю использовать продукт без штатива, а когда ножки складываются, они образуют раму, которая добавляет устройству защиту.

Измерители луча и цели – это пассивные аксессуары, которые улучшают видимость лазерного луча. Лучоискатели – это очки, которые помогают вам видеть луч. Для красных лазеров вам нужно использовать искатель красного луча. Для зеленых лазеров пользователю нужен искатель зеленого луча. Цели увеличивают видимость за счет отражения луча. Их можно разместить на поверхности или повесить с помощью встроенного магнита.В случае с целями каждый лазер имеет свой цвет цели.

Как упоминалось ранее, для увеличения расстояния луча лазерного уровня будет использоваться детектор. Чтобы использовать детектор, уровень должен иметь импульсный режим. В этом режиме луч модулируется с определенной частотой, которая может быть обнаружена детектором. Для каждого цвета лазера необходимо использовать детектор того же цвета.

По мере того, как технологии продолжают развиваться, лидеры отрасли прогнозируют, что в ближайшие несколько лет лазерные уровни станут инструментом, используемым большинством профессионалов в этой области для выполнения большинства приложений, для которых сегодня используются пузырьковые уровни.

Как использовать ротационный лазерный уровень

Ротационные лазерные нивелиры – один из самых полезных инструментов для выполнения земляных работ или профилирования. Эти типы уровней обеспечат опорный уровень на 360 градусов, который облегчит выполнение работы. Он используется не только для работы на объекте, он может использоваться во многих других приложениях, требующих точности и аккуратности. Доступно множество моделей, которые можно подобрать в соответствии с вашими потребностями.

Как работает ротационный лазерный уровень

Ротационный лазерный уровень создает линию лазерного луча, которая вращается на 360 градусов.Это оборудование должно быть выровнено, хотя существуют также типы автоматического нивелирования, и оно должно использоваться вместе с лазерным детектором. В зависимости от ваших потребностей, некоторые из этих моделей будут оснащены вертикальными или наклонными балками, регулируемой скоростью вращения, фиксированной скоростью вращения и производиться с различными уровнями точности.

Если вы используете оборудование, которое необходимо выровнять, будьте осторожны, чтобы ни одно оборудование или рабочий не столкнулись с уровнем, вызывая изменения в указанной высоте.

Тем не менее, важно подчеркнуть, что даже лазеры с автоматическим выравниванием будут отключены, когда они получат сильный удар или будет обнаружено внезапное движение ротационного лазерного уровня, которое вызывает разницу более 5 процентов. Любой удар или движение, вызванное автоматическим выравниванием лазерного уровня, превышающее примерно 5 процентов, вызовет мигание или отключение лазера, предупреждая пользователя, что он больше не может автоматически выравниваться.

Уровень приложений

Некоторые из наиболее распространенных областей применения ротационного лазерного уровня:

  • Оценка сайта
  • Заливка бетона
  • Установка заборов
  • Фундаменты зданий
  • Установка на подвесной потолок
  • Отделочные работы
  • Коммунальные работы подземные
  • Плиты

Внутренние работы

Уровни такого типа могут быть установлены на стенах или потолках, при этом не потребуется лазерный детектор.Их можно использовать на открытом воздухе только в сочетании с лазерным детектором. Им можно управлять с помощью пульта дистанционного управления. Человеческий глаз не может обнаружить лазерную линию в ясный день, поэтому важно использовать детектор.

Наружные работы

Они очень похожи на внутренние, но будут установлены на штативе и будут содержать планку, на которую вы будете прикреплять лазерный детектор. При использовании лазерного детектора дальность действия лазерного уровня может быть увеличена вдвое.Есть лазерные уровни с зеленым лучом и лазеры с красным лучом, поэтому убедитесь, что вы выбрали правильный лазерный детектор, иначе он не сработает.

Типы марок

Ротационный лазерный уровень с выравниванием по высоте является довольно сложным, поскольку он может наклонять желаемый угол наклона. Это позволит пользователю наклоняться до тех пор, пока он не достигнет существующего уклона или отметки, установленной на стержне уклона.

Функция автоматического выравнивания отключается, если вы не достигли уровня и выполняете функцию оценки.Некоторые из этих лазерных уровней будут иметь возможность отслеживать одновременно два разных уклона, горизонтальный и вертикальный.

Также есть ротационный лазерный нивелир с отметкой о высоте. В этом случае пользователю нужно будет ввести желаемый уклон в панель управления лазером. Это добавит дополнительных затрат к оборудованию, но может быть очень полезным и удобным.

Как профессионально использовать ротационный лазерный уровень: основы

Используется ли он внутри помещения или снаружи, цель ротационного лазерного уровня – помочь нам определить и отметить постоянную высоту при строительстве или копании.Вот основы того, как использовать ротационный лазерный уровень как Pro.

Отличная работа не обязательно должна быть особо изысканной или сложной, но она должна быть ровной, отвесной и квадратной. В конце концов, модная работа не будет смотреться хорошо, если она дерзкая. Поскольку вы надеетесь, что ребята до вас сохранили правду, вы попали на тот же крючок. Как это часто бывает, технологии облегчают нашу жизнь в этой области с помощью ротационных лазерных уровней.

В этой статье мы использовали прочный ротационный лазер DeWalt 20V Max Green Tough по нескольким причинам, которые я укажу по ходу дела.

Как использовать ротационный лазерный уровень как профессионал: Inside Edition

Использовать ротационный лазерный уровень внутри немного проще, чем использовать снаружи. Внутри наши глаза могут легко обнаружить как традиционные красные лазеры, так и более новые, гораздо более яркие (и более дорогие) зеленые лазеры. Фактически, DeWalt DW079LG обеспечивает до 250 футов видимых зеленых линий внутри. Эта видимость и диапазон хорошо подходят для установки плитки, шкафов, поручней, фартуков, подоконников (особенно для ряда окон), подвесных потолков и даже полов.

Лазерные уровни можно установить прямо на штатив, а также установить на пол или стол. Некоторые поставляются с магнитными креплениями, которые работают со сталью. К другим относятся крепления к подвесному потолку или способы крепления к стене с помощью шурупов.

Ротационный лазерный уровень можно установить на объект или на штатив. Функция самовыравнивания означает, что то, на чем он сидит, не обязательно должно быть идеальным.

Большинство ротационных лазеров обеспечивают самонивелирование в разумных пределах. Наш ротационный лазерный нивелир DeWalt самонивелируется до 5 градусов.Если вы приблизите его к уровню, маятник или небольшая моторная система настроят его почти до совершенства, обычно в пределах 1/16 дюйма на 100 футов.

После калибровки вращающаяся головка заставляет одиночный лазерный диод создавать линию уровня на 360 градусов вокруг комнаты. Затем вы можете использовать эту линию в качестве ориентира для своих измерений.

Защитный кожух разрушает проецируемый лазер, но только очень маленькие части всей 360-градусной линии.

Если вы приближаетесь к видимым границам своего лазера, сопоставьте цвет лазера с улучшенными очками, чтобы увидеть его еще больше.Большинство лазеров снабжены этими очками для улучшения видимости.

Используйте очки того же цвета, что и ваш лазер, чтобы расширить видимый диапазон.

Разве я не могу просто использовать лазер с поперечной линией для внутренних работ?

Многие профессионалы обращаются к лазеру с поперечными линиями для внутренних измерений. Ротационный лазерный уровень часто увеличивает вашу точность с 1/8 дюйма до 1/16 дюйма и увеличивает дальность действия. Если у вас уже есть более точный инструмент, почему бы не использовать его?

Уровни, такие как DeWalt 20V Max Green Tough Rotary Laser, имеют режим самовыравнивания для вертикальных линий, а также горизонтальных и отвесных точек.А поскольку батареи в этом перезаряжаемом, его легко взять и использовать. Однако лазеры с перекрестными линиями создают красивую устойчивую линию, поскольку они используют призмы вместо вращающейся головки. Если цвет стен или освещение заставляют вас использовать внутри приемник с роторным лазерным уровнем, вам может быть более полезен лазер с перекрестными линиями.

Внутри можно использовать ротационный лазерный уровень, но лазер с перекрестными линиями часто дает более яркий луч. Поскольку он устойчив, а не вращается, обычно легче заглянуть внутрь.

Дополнительные функции для помощи внутри или снаружи

Когда вы используете ротационный лазерный уровень внутри, некоторые модели имеют элементы управления, которые помогут вам лучше видеть. DeWalt DW079LG имеет настройки на 15, 45 и 90 градусов. Они ограничивают луч меньшего пространства. Вы также можете регулировать скорость. Более быстрые обороты соответствуют более сплошной, но более тусклой линии.

Наш DeWalt DW079LG имеет элементы управления на лазере и пульте дистанционного управления для создания линии под углом 15, 45 или 90 градусов для лучшей видимости в небольших помещениях.

Ротационные лазеры также имеют функцию наклона – оси X и Y в случае DeWalt. Вы можете использовать эту функцию, чтобы нарисовать идеально горизонтальную или вертикальную линию под углом выше или ниже лазера по оси X. Регулировка оси Y может дать вам наклонную линию, с которой можно работать, когда это необходимо.

Как использовать ротационный лазерный уровень как профессионал: Outside Edition

Использование ротационного лазерного уровня снаружи для определения высоты немного сложнее, но его полезность намного превосходит любую дополнительную сложность.Из-за ограничений нашего зрения и правил, касающихся силы и яркости лазеров, для использования вне помещений требуется лазерный приемник, установленный на очень большой линейке, называемой транзитным стержнем. Лазерный уровень, обычно устанавливаемый на штатив, выравнивается после того, как вы попадаете в пределы допуска автоматического выравнивания, а затем начинает излучать лазерный луч на 360 градусов. Как вы можете себе представить, земля снаружи может быть намного более неровной, чем готовый пол внутри, поэтому, вероятно, потребуется некоторая регулировка ножек штатива.

Установка приемника на наклонную штангу дает вам возможность получить контрольную отметку и сравнить ее с другими точками на рабочей площадке.

Лазерный приемник обнаруживает лазер, излучаемый передатчиком, чтобы вы могли определить высоту. Большинство приемников излучают как звуковые, так и визуальные сигналы, которые указывают, находится ли приемник выше, ниже или на одном уровне с лазером, чтобы помочь в процессе. Самый надежный способ использовать комбинацию передатчика и приемника – совместить их калибровку на близком расстоянии, чтобы установить контрольную отметку.Когда приемник показывает, что он находится на уровне лазера передатчика, обратите внимание на высоту на стержне уклона.

Если вы работаете там, где луч не виден, вам понадобится приемник. Как только луч попадает в целевую область (этот зеленый датчик справа), он сообщает вам, следует ли вам переместить приемник вверх или вниз, чтобы выровнять его.

Для склонов вы можете зафиксировать произвольный угол, как только ваш ротационный лазерный луч окажется в нужном положении. Оттуда просто используйте свой транспортный стержень и приемник, как на ровной поверхности, чтобы увидеть, насколько вы близко.

Примеры

Например, предположим, что планка уклона находится на уровне лазера на высоте 5 футов. Теперь вы можете определить, находятся ли другие области площадки выше, ниже или на одном уровне с вашим эталоном, выявляя отклонения по отметкам линейки на рейке уклона при перемещении приемника вверх и вниз по ней. Если вы слишком низко, вы знаете, что вам нужно добавить больше наполнения. Слишком высоко, и вам нужно удалить некоторые.

Вот еще один пример – перед нами стояла задача надстроить дом 1920-х годов вместе с почти полной реконструкцией интерьера.Когда задняя часть дома была полностью открыта, мы использовали нашу комбинацию ротационного лазерного уровня и приемника, чтобы увидеть, как далеко нам нужно было поднять дом, проверив различные точки на существующем полу. Одна сторона дома была более чем на 2 дюйма выше уровня другой! С приемником на нашей транспортной штанге первоначальные расчеты и проверки в пути были быстрыми, и работа продолжалась. Лазер дает нам возможность производить точную регулировку домкратов, так что добавление и реконструкция сделают внутреннюю часть дома совершенно новой.

The Bottom Line

Ротационные лазерные нивелиры, такие как DeWalt 20V Max Green Rotary Tough Laser, идеально подходят для работы на стройплощадке. Этот тип инструмента может гарантировать, что земля будет ровной для фундаментов, построить уклон для дренажа или заглубить инженерные коммуникации на заданной глубине, а также гарантировать, что вода будет течь по трубам. Это необходимо для ровных фундаментов, заборов и подвесных коммуникаций. Как известно, плотникам и каменщикам редко удается работать на идеально ровной площадке для настилов и террас. Конечно, есть еще много приложений.

Ротационный лазерный уровень – независимо от того, используется ли он внутри для видимой функции или снаружи с приемником и передаточным стержнем для точных линий – является невероятно разнообразным инструментом для выполнения работы. С дополнительными возможностями, такими как настраиваемые уклоны, он открывает функции для дренажа, пандусов, коммунальных работ и многого другого.

Мы надеемся, что вам понравилась статья «Как использовать ротационный лазерный уровень как профессионал» в нашей серии «Обучение подмастерьев». Если вы профессионал и у вас есть несколько советов, которыми вы хотели бы поделиться с начинающими торговцами, добавьте их в комментарии ниже или напишите нам в Facebook, Instagram или Twitter!

DeWalt 20V Max Green Rotary Tough Laser Основные характеристики

  • работает от аккумуляторной платформы DeWalt 20V Max
  • Совместимость с FlexVolt
  • Класс защиты IP67
  • Испытано на падение с 2 метров
  • Режим сканирования 15/45/90 градусов
  • вниз Точка отвеса
  • +/- 1/16 ″ точность на 100 футов
  • Двухосевой режим наклона

DeWalt 20V Max Green Rotary Tough Laser Технические характеристики

  • Модель: DeWalt DW079LG
  • Точность: 1/16 дюйма.на 100 футов
  • Диапазон (видимость в помещении): 250 футов
  • Диапазон (с детектором): 2000 футов
  • Лазер класса 3
  • Источник питания: 20 В макс. 1200 об / мин
  • Диапазон самовыравнивания: 5 °
  • Вес: 2 фунта.
  • Гарантия: 3 года
  • Цена: 1299 долларов США

Комплект DeWalt DW079LGTR со штативом и штангой

  • Модель: DeWalt DW079LG Комплект ротационного лазера
  • Детектор
  • Кронштейн для хранения TSTAK Кейс для хранения 5
  • Аккумулятор 20 В MAX
  • Зарядное устройство 20 В MAX
  • Очки для улучшения
  • Целевая карта
  • Потолочный кронштейн
  • Кронштейн детектора
  • Адаптер штатива 5/8 ”
  • Штатив
  • Штанга
  • Цена
  • Лучшие лазерные уровни, обзоры и методы нивелирования

    Эти устройства с батарейным питанием излучают точные лучи света, которые остаются ровными и вертикальными на больших расстояниях – идеально подходят для установки шкафов, дверей, плитки, отделки и многого другого.Вот наш выбор четырех основных типов самонивелирующихся лазеров с указаниями по использованию каждого из них.

    Laser Level Обзоры

    1. Трехплоскостной лазерный уровень: Bosch GLL3-80

    Фото Джеймса Уоррелла

    Встречайте единственный лазерный уровень, который одновременно проецирует три перпендикулярных луча на 360 градусов на стены, потолок и пол. Он также снимает одиночные горизонтальные или вертикальные линии.В нем нет движущихся частей, поэтому батареи и детали служат дольше.

    Технические характеристики: 1,7 фунта, видимость 65 футов, точность ¼ дюйма на 100 футов. Включает крепление с реечной регулировкой по высоте.

    Около 600 долларов; boschtools.com

    2. Точечный лазерный уровень: Johnson 40-6670

    Фото Джеймса Уоррелла

    Это устройство снимает две отвесные балки – одну вверху, одну вниз – и это все, что вам нужно для установки дверей или отметки местоположения потолочных креплений.Понравились яркие точки и удобное резиновое покрытие корпуса.

    Технические характеристики: 1,27 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает визирную пластину для улучшения видимости луча.

    Около 90 долларов; johnsonlevel.com

    3. Крестообразный лазерный уровень: Craftsman 48250

    Фото Джеймса Уоррелла

    Проецирует горизонтальные и отвесные балки под углом 120 градусов по отдельности или вместе.Подходит для облицовки стен или полов плиткой. Как и эти другие лазеры, он издает звуковой сигнал, когда находится вне уровня, но этот луч может быть заблокирован, например, чтобы помочь вам разложить обшивку лестницы.

    Технические характеристики: 1,5 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает регулируемое основание.

    Около 90 долларов; craftman.com

    4. Ротационный лазерный уровень: DeWalt DW074KD

    Фото Джеймса Уоррелла

    Вращающийся луч создает горизонтальную линию на 360 градусов.Используйте его для проектов на нескольких стенах, таких как кухонные шкафы и поручни для стульев. На открытом воздухе приемник обнаруживает невидимый луч на расстоянии до 600 футов.

    Технические характеристики: 4,5 фунта, видимость 100 футов, точность до дюйма на 100 футов. Включает приемник, настенное крепление и визирную пластину.

    Около 465 долларов; dewalt.com

    5. Уровни современного духа

    Уровень торпеды Savage с подсветкой TLL049M
    Фото Джеймса Уоррелла

    Выточенный из куска авиационного алюминия, этот уровень длиной 9 дюймов прочный и удобный.Сильные магниты из редкоземельных металлов позволяют ему цепляться за железные водосточные трубы и стальные шпильки, а флаконы с подсветкой могут оказаться полезными в темных помещениях.

    Около 30 долларов; для сантехники, стального каркаса и узких мест. Домашнее депо.

    Empire True Blue E80.24 Балка двутавровая
    Фото Джеймса Уоррелла

    Этот прочный 24-дюймовый уровень – универсальная и легкая рабочая лошадка для водопровода и выравнивания всего, от шкафов до столбов забора.Он имеет градуированную пробирку, на которой измеряется шаг с шагом ⅛ дюйма, что полезно для проверки уклона желоба или дорожки.

    Около 25 долларов; для столярных, сантехнических и ландшафтных работ. empirelevel.com

    Stabila 41048 Балка R
    Фото Джеймса Уоррелла

    R-образное поперечное сечение легко захватить, и, по заявлению производителя, оно на 120 процентов прочнее, чем его топовые уровни с коробчатой ​​балкой.Используйте эту 48-дюймовую модель для подвешивания дверей в качестве линейки – у нее есть три непрерывных края для четких линий – или даже в качестве стяжки. Очистить несложно.

    Около 180 долларов; для столярных работ, ландшафтного дизайна. stablea.com

    Уровень техники

    1. Облицовка потолка (оловом)

    Иллюстрация Грегори Немека

    Потолочные панели лучше всего смотрятся, когда один ряд располагается по центру над главным дверным проемом.Отметьте потолок на расстоянии 12 дюймов от центра дверного проема, где края панели будут приземляться. Перенесите отметку на противоположную сторону комнаты. Используя трехплоскостной лазер, совместите один луч с обеими метками и перекладиной, где вы хотите, чтобы перпендикулярный край центральной панели приземлился. Прибейте первые ряды панелей по лазерным линиям.

    2. Установить косяк

    Иллюстрация Грегори Немека

    Установите точечный лазер на расстоянии нескольких дюймов от косяка так, чтобы точка находилась по центру между краями косяка.Удерживая измерительную ленту горизонтально по средней линии бокового косяка в каждом месте петли, проверьте, где луч упирается в ленту. Прокладывайте прокладку между косяком и шпилькой в ​​этих местах до тех пор, пока не будут совпадать все размеры косяка и балки.

    3. Облицовка стен

    Иллюстрация Грегори Немека

    Измерьте и отметьте центральную точку области, которую нужно выложить плиткой. Установите перекрестный лазерный луч достаточно далеко от стены, чтобы лучи охватывали всю площадь и пересекались в отмеченной центральной точке.Работая в одном квадранте за раз, распределите клей, затем начните укладывать плитку вдоль вертикальной балки. Плитка до горизонтальной балки. Закончите один квадрант перед тем, как начать следующий.

    4. Установите Wainscot

    Иллюстрация Грегори Немека

    Отметьте стену там, где вы хотите, чтобы верхний край бортовой доски приземлялся. Установите ротационный лазерный луч в центре комнаты на штатив, включите лазер и отрегулируйте скорость вращения луча до тех пор, пока вокруг комнаты не появится сплошная линия.Отрегулируйте высоту штатива, пока лазерная линия не совпадет с отметкой на стене.

    Как использовать лазерный уровень

    Если вы хотите повесить картину или шкаф, и вам нужно убедиться, что они висят прямо, пузырьковый уровень от 2 до 4 футов может оказаться полезным. Но если вы собираетесь повесить много шкафов и / или картин на разные стены, вам, вероятно, понадобится устройство для выравнивания лучше с большей досягаемостью. Вам понадобится лазерный уровень – устройство, которое проецирует лазерный луч через пространство, будь то комната или снаружи.Его функция – помочь вам быстро и надежно установить общий уровень.

    Зачем нужен лазерный уровень

    Оптический уровень на заводе среди оборудования, никто

    Есть другие способы, которые могут помочь вам установить общий уровень на расстоянии. Струнный уровень, например, представляет собой небольшой пузырьковый уровень, который цепляется за струну, которая тянется между двумя удаленными кольями. И хотя этот уровень может оказаться полезным, его основная конструкция является его недостатком, и то, как пузырек утяжеляет струну, в конечном итоге сделает его неточным в той или иной мере.

    Это еще один пример того, почему лазерные нивелиры лучше, поскольку на них практически не действует гравитация и тому подобное. Но для лазера уровень, чтобы служить вам хорошо, он должен быть стабильным в любое время во время процесс. Вы можете установить его на прочный штатив или прикрепить к стене или перилам. где его не затолкают. Как только вы это сделаете, вам нужно выровнять устройство. сам еще до запуска.

    Настройка лазерного уровня зависит исключительно от производителя. Для получения дополнительной информации просто обратитесь к инструкции по эксплуатации устройства.Простые модели лазерных уровней поставляются с пузырьковыми уровнями, которые помогут вам настроить их вручную. Однако более крупные и сложные, как правило, оснащены внутренним маятником и магнитами, которые дают им возможность выравниваться. Правильно выровненное устройство будет излучать лазерный луч уровня при включении, который затем должен подниматься или опускаться в зависимости от желаемой высоты.

    Типы лазерных уровней и способы их использования

    Лазерный инструмент для измерения уровня на строительной площадке.

    Лазерные уровни бывают четырех видов: точечные, линейные, поворотные и квадратный. Вот как использовать лазерный уровень в зависимости от его типа:

    Точечный лазерный уровень

    Самый простой и самый экономичный из связка точечных лазерных уровней. Эти маленькие устройства проецируют единое пятно на целевая стена. Если вы уже установили его на надежный и устойчивый штатив, и вы убедились, что сами устройства точно выровнены, вы можете перенести точку уровня в любое место комнаты, просто повернув ее на штатив.

    Также рекомендуется всегда отмечать высоту исходного лазерного пятна, чтобы при перемещении указателя в другое место вы всегда могли вернуться в исходное место и убедиться, что уровень не изменился. Точечный лазерный уровень также можно использовать для выравнивания нескольких объектов, например, столбов забора. Более естественный способ сделать это – начать с самого дальнего от лазерного уровня объекта и двигаться к нему.

    Существуют точечные лазерные нивелиры, предназначенные для испускайте от трех до пяти точек вперед, по сторонам, сверху и снизу.Пятибалльный уровни очень полезны для разметки отвесов на потолке и полу для пример и для возведения стен на большие расстояния.

    Рекомендуемый точечный лазерный уровень:

    Линейный лазерный уровень

    Вместо того, чтобы проецировать одну точку, как точечный лазер уровней, линейный лазерный уровень проецирует линию (да). Как только вы правильно выровняли устройство и отрегулировали луч на желаемую высоту, вы получите полная линия на стене. Это означает, что вам не нужно вращать лазер. выровняйте или отметьте места на стене.

    Есть лазерные уровни с перекрестными линиями, которые дают вам две линии под двумя прямыми углами друг к другу, один горизонтальный, а другой вертикальный и отвесный. Вы можете использовать одну из линий в качестве ориентира или обе, на выбор ваш, в зависимости от ваших потребностей.

    Рекомендуемый линейный лазерный уровень:

    Ротационные лазерные уровни

    В то время как два типа лазерных уровней, описанных выше, являются ротационные лазерные нивелиры обычно предназначены для случайного использования. профессиональный инструмент, а это значит, что они лучше и даже больше, тяжелее и дороже.

    После закрепления на штативе или выравнивания (обычно с помощью сам) ротационный лазерный уровень излучает лазерный луч на 360 градусов. Это возможно благодаря использованию вращающегося проекционного блока и ряда окружающие его зеркала.

    Ротационный лазерный уровень может быстро помочь вам определить распространенный уровень на каждом углу каждой стены в вашей комнате. Однако, если вам нужно лазерный уровень для повседневного домашнего использования, мы рекомендуем придерживаться более простых и менее дорогие варианты.Но если вы действительно чувствуете, что нуждаетесь в ротационный лазерный нивелир, вы всегда можете арендовать его!

    Рекомендуемый ротационный лазерный уровень:

    Лазерные квадраты

    Логически говоря, лазерные квадраты – это не уровни. С выравнивание не является их основной функцией. Однако, как и лазерные нивелиры, лазерные квадраты необходимо правильно выровнять, прежде чем они станут полезными. Они проецируют два лазерные линии в горизонтальной плоскости под прямым углом друг к другу. В отличие от лазера уровней, они предназначены для установки на земле, а не на штатив или что-нибудь в этом роде.

    Их основная функция – помочь придать квадратную форму стене или макету. плитка, так как линии, которые они проецируют, простираются намного дальше, чем у обычного металла квадратные и более точные. Поскольку большинство лазерных квадратов имеют два пузыря уровни, вы можете использовать их вертикально. Просто поместите их у стены, чтобы пример и убедитесь, что пузырек выровнен, и все готово.

    Рекомендуемый лазерный квадрат:

    Как использовать лазерный уровень на открытом воздухе

    Вращающееся лазерное нивелирное оборудование на строительной площадке

    Лазерные лучи с каждым днем ​​становятся сильнее и ярче, но они все еще несколько невидимы, когда вы используете их на улице при дневном свете.Но вы всегда можете купить себе пару очков, которые окрашивают все в красный или зеленый цвет, если вы используете зеленый лазерный уровень. Эти очки делают лазерную проекцию более заметной, помогая вам правильно использовать ее на улице.

    Существуют также лазерные датчики уровня с датчик, регистрирующий лазерные лучи, которые часто не видны невооруженным глазом. Однако лазерные уровни проецируют лучи на разных световых частотах, что означает что вам нужно убедиться, что детектор совместим с вашим лазером уровень, прежде чем получить его.

    Чаще всего производители лазерных уровней предоставьте список совместимых устройств. Но большинство этих устройств обычно для профессионального использования и довольно дороги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
