Содержание

Светодиодная лента — особенности, комплектация, применение в интерьере

Применение светодиодных лент в интерьере за последние 5–8 лет стало не просто популярным, а массовым. Это простое и оригинальное решение способно создать оригинальный образ помещения или элементов интерьера. Давайте разберемся в светодиодных лентах подробнее.

Светодиодная лента. Общие понятия

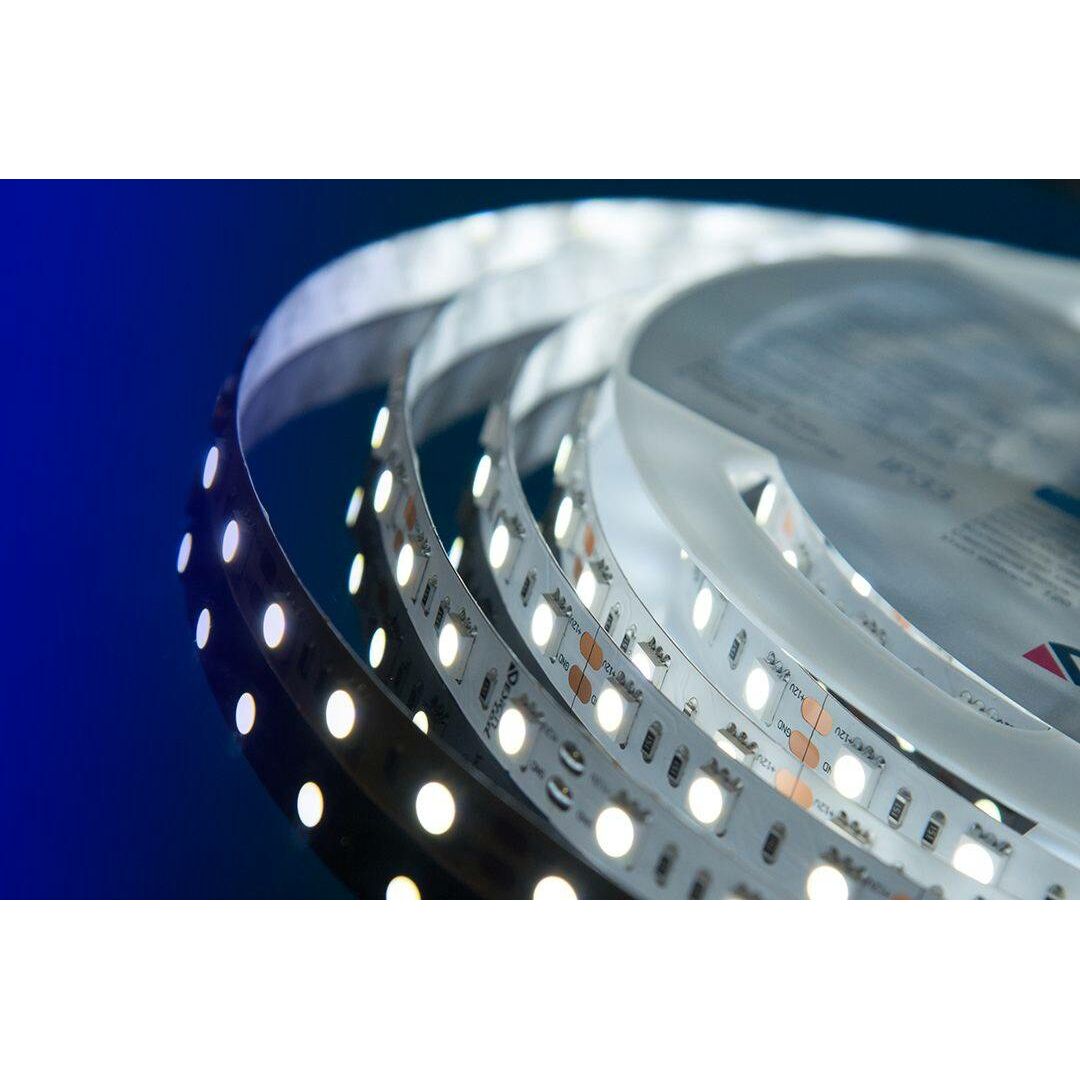

Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.

Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).

Технические характеристики светодиодных лент

Светодиодная лента обладает характеристиками, которые учитываются при выборе:

— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.

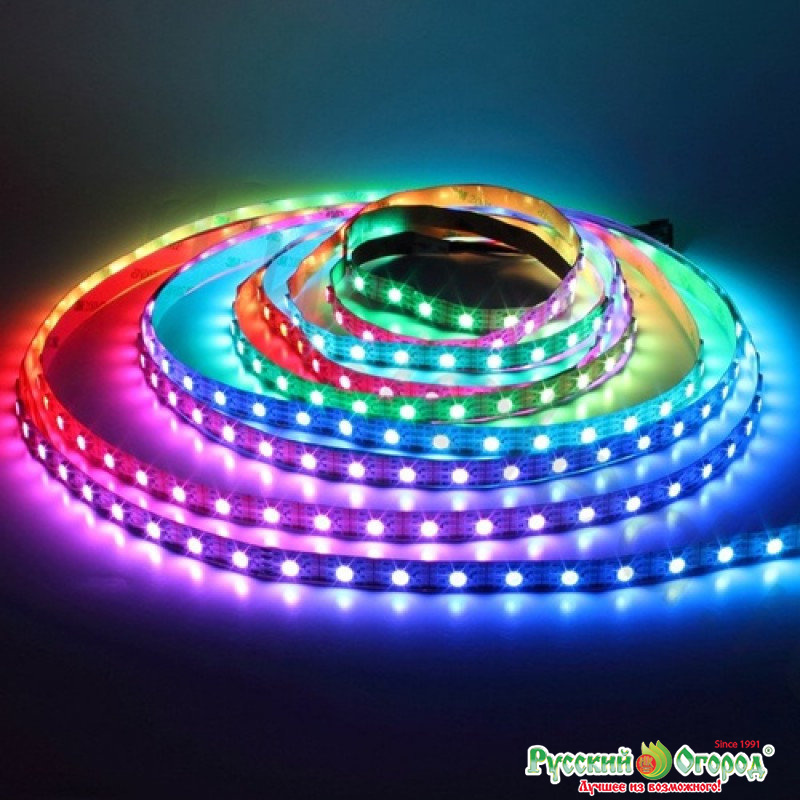

Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.

— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В.

Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).

— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).

Основные светотехнические понятия мы описывали в статьях на данную тему.

Комплектация светодиодных лент

Что нужно для подключения светодиодной ленты?

Чтобы система заработала, ее нужно правильно собрать.

Что необходимо: светодиодная лента, блок питания (лента низковольтное изделие). Для RGB-версии еще понадобится контроллер для управления цветом света или диммирования. Одного хватает на ленту мощностью примерно 100 — 120 Вт. Если мощность ленты больше, чем может потянуть контроллер, то докупается усилитель.

Если конфигурация световой системы не линейная или имеет места стыка, то соединение частей ленты происходит с помощью коннекторов и клипс (простых или герметичных).

Установка и монтаж светодиодных лент

Ленты в катушках режутся ножницами максимально близко к нужной длине. На изделии обозначают места, где это возможно сделать (кратность 5–10 см). Разрезав в другом месте, вы нарушите целостность токопроводящих дорожек, по которым идет питание светодиодов.

На тыльной стороне ленты (где нет светодиодов) есть защитная пленка, под которой находится липкое основание. Лента приклеивается на обезжиренную поверхность, но лучше наклеивать на алюминиевую полосу или профиль. Этот вариант лучше с точки зрения теплоотдачи.

Срок службы светодиодов, в среднем (в зависимости от производителя или конкретного изделия) составляет до 50 000 часов. Значит, будет радовать жильцов 5 лет при работе 24 часа в день и 15–17 лет при 8 часовой работе.

Иногда возникают комментарии, что светодиоды работают меньше указанного срока. Это связано с такими причинами как использование дешевых компонентов, низким качеством сборки или выходом из строя блока питания или контроллера. Также проблемы возникают в связи с перегревом (то есть не используется теплоотвод).

Где использовать светодиодные ленты

Светодиодная лента применяется как для интерьеров, так и для улицы. Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах. Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.

Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.

После монтажа не должны быть видны световые точки от каждого Led-а. Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.

Технологические достижения светодиодных технологий:

— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости

— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию

— максимальная надежность в сложных условиях

Читайте также:

преимущества, применение и принцип работы

Светодиодная лента - это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. В чем же преимущество такой ленты? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!

Во-первых, светодиодная лента используется для разных целей.

Она может служить источником дополнительного и даже основного освещения, а также декоративным дизайнерским решением.

Во-вторых, как все светодиодные источники света, ленты потребляют очень мало энергии - гораздо меньше, чем традиционные лампы накаливания или даже современные компактные люминесцентные лампы, которые уже считаются энергосберегающими.

В-третьих, при правильном монтаже и эксплуатации светодиодные ленты служат очень долго - до 50 тысяч часов.

В-четвертых, они гибкие и тонкие, то есть их можно устанавливать на любых поверхностях, даже сложной конфигурации, и в труднодоступных местах.

И в-пятых, ее яркостью и даже цветом можно управлять с помощью диммеров и контроллеров RGB.

Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.

Часто светодиодные ленты используют в качестве дополнительной подсветки - например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.

Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.

Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески - возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.

Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды - полупроводниковые источники света.

Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.

Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.

Светодиодные ленты отличаются многообразием - по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В. Основные размеры по ширине - 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.

Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение - 168 и 240 диодов на метр.

В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. - по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты - благодаря своей универсальности.

Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали ​в этой статье.

Сама лента представляет собой специальную токопроводящую подложку, на которой смонтированы светодиоды. Причем они последовательно соединены между собой - например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот "кластер" светодиодов добавляются и резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).

Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.

Особое внимание следует обратить на места разрезания ленты - обозначенные на всем ее протяжении в виде "ножниц".

Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.

В следующей статье​ обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP - научимся подбирать для себя ленту с нужным IP.

Возможности светодиодных лент - Gauss — энергоэффективные источники света для бытового освещения.

02.10.2018

        Освещение помогает сделать квартиру или дом визуально светлее, просторнее, создает функциональные зоны, выделяет те или иные элементы декора. Интересным решением для таких задач являются LED ленты.

       Что представляет собой светодиодная лента? На гибкую печатную или монтажную плату накладываются на равном расстоянии друг от друга диоды, толщина такой платы не превышает 2-3 мм, а ширина 5-14 мм. LED ленты бывают разные – в зависимости от величины светового потока и цвета свечения. Так, бывают монохромные ленты — они состоят из светодиодов одного цвета или цветные, которые позволяют создать освещение практически любого оттенка. Широкое применение как в дизайне жилых помещений, так и в рекламных конструкциях нашла светодиодная лента RGB. Она построена по тому же принципу, что и обычная лента, но сочетает в себе светодиоды разных расцветок. LED ленты нуждаются в специальном преобразовывающем блоке питания, так как работают с напряжением 12В или 24В. Благодаря наличию контроллера, который управляет цветом свечения светодиодов, открываются неограниченные возможности в создании целых световых представлений в отдельно взятой квартире или даже фасаде здания.

        Чаще всего LED ленты в дизайне применяют для отделки многоуровневых потолков, ниш, зеркал. Кроме того, такое освещение является более мягким, чем традиционный свет от ламп, что отлично приходит для уютного вечернего отдыха. Таким образом, можно создать несколько функциональных состояний одной и той же комнаты всего лишь при помощи игры с освещением. Да и сама лента практически незаметна, что лишает необходимости кардинально менять дизайн.

        Кроме эстетической составляющей, LED ленты имеют ряд функциональных и экономических преимуществ:

  • простота в креплении — светодиодные ленты крепятся на двухсторонний скотч;
  • экономическая целесообразность — в соотношении световой поток/стоимость эксплуатационных расходов у них самые высокие показатели, за счет узкого спектра теплового излучения их КПД приближается к 90%, они потребляют небольшое количество электроэнергии, практически на 60% меньше обычных ламп;
  • имеют сравнительно больший срок службы;
  • нет опасности перегрева ленты;
  • благодаря гибкости позволяют реализовывать самые оригинальные задумки дизайнеров.

       В случае повреждения светодиодной ленты можно заменить поврежденный элемент, т.е. не требуется замена всей системы в целом. На светодиодной ленте отображены места резки, для соединения лент применяются коннекторы. С помощью контроллера можно создавать разные сценарии освещения, которые также будут привлекать внимание. Можно сказать, что традиционное освещение помещений источниками света уходит в прошлое. Учитывая легкость монтажа, такие обновления можно делать и без кардинального ремонта, за пару часов работы добавить изюминку в привычный интерьер.

        Рынок светодиодной продукции за последние годы претерпевает настоящий бум, и одним из наиболее востребованных продуктов считают светодиодную ленту. Ежедневно на свет появляются новые компании, которые предлагают купить для подсветки интерьеров заманчивые разноцветные LED ленты. ТМ GAUSS предлагает широкий ассортимент светодиодных лент различных форм и назначений. Они дают мягкий немерцающий свет, обладают всеми техническими характеристиками европейского уровня. Также в линейке Led лент Gauss есть умные подсветки и широкий выбор аксессуаров.

Каталог лент Gauss по ссылке:

https://gauss.ru/catalog/products/svetodiodnaya-lenta-amp-smart-light/

Светодиодная лента служит 50 тысяч часов

Сегодня практически повсеместно в качестве подсветки отдельных интерьерных элементов, конструкций внешних помещений и фасадов зданий используются светодиодные ленты различной яркости и различной конструкции. Они повсеместно вытеснили люминесцентные и неоновые светильники. Перед последними у светодиодных лент есть целый ряд неоспоримых преимуществ:

  • У них более простая процедура монтажа, не требующая никаких дополнительных затрат.
  • В отличие от люминесцентных ламп, при создании светодиодных лент не используется никаких вредных веществ.
  • Светодиоды отличаются очень низким уровнем энергопотребления. Они способны реально экономить ваши деньги за оплату электроэнергии даже при самом интенсивном использовании светодиодных лент.
  • Длительный срок службы – до 50 тысяч часов работы.

Вот только нередко светодиодные ленты вместо обещанных десятков тысяч часов работы служат только несколько месяцев, после чего отказываются включаться.

Почему светодиоды быстро сгорают?

Причин, почему светодиодные ленты быстро сгорают, как правило, две: ошибки, допущенные при их электромонтаже непосредственно в помещении, и низкое качество производственной сборки.

Светодиодная лента представляет собой гибкую многослойную печатную плату, состоящую из токопроводящих и токоизолирующих слоёв, а на её поверхности смонтированы пары светодиодов и резисторов. Последние и обеспечивают требуемый режим работы.

При низком качестве светодиодной ленты установленные на ней светодиоды постепенно деградируют, причем, скорость этого процесса сильно коррелируется с температурой кристалла светодиода: чем выше температура, тем больше скорость деградации.

Низкое качество производственной сборки связано с желанием производителя максимально снизить себестоимость производства и, соответственно, продажную цену светодиодной ленты.

Причины, по которым светодиоды рано выходят из строя

Желая максимально снизить продажную стоимость светодиодных лент, производители при производстве используют некачественные материалы, которые и становятся причиной слишком быстрого выхода из строя светодиодных лент. В частности, причиной слишком быстрой поломки являются:

  • Низкое качество кристаллов и люминофоров, нанесённых на поверхность светодиодов.
  • Применение однослойной ленты вместо многослойной.
  • Слишком тонкие токопроводящие дорожки.
  • Слишком малое содержание меди в токопроводящих дорожках.
  • Применение резисторов с меньшим сопротивлением, чем то необходимо согласно установленным стандартам. Это приводит к увеличению яркости свечения, но из-за превышения силы допустимого тока светодиоды выгорают намного быстрее обычного.

Ошибки монтажа светодиодов, приводящие к их выгоранию

  • Превышение пятиметровой длины при последовательном подключении либо удлинении светодиодной ленты приводит к её перегреву и снижению уровня яркости на начальном участке ленты, поскольку на неё подаётся ток, превышающий допустимый показатель для токопроводимых дорожек ленты. На каждые пятиметровые ленты (её максимальная длина) необходимо подводить отдельные кабели.
  • Несоблюдение требований влагозащиты, из-за чего на поверхность светодиодной ленты попадает вода.
  • Воздействие на светодиодную ленту агрессивных химических веществ (хлора, аммиака и пр.).
  • Длительное попадание на светодиоды прямых солнечных лучей.
  • Длительное воздействие на светодиоды высоких температур.

К счастью, далеко не все производители стремятся снижать продажную стоимость своих светодиодных лент за счет снижения качества их изготовления. Если вы хотите, чтобы приобретенные вами светодиодные ленты и светодиоды прослужили заявленные 50 тысяч часов, обратите внимание на торговую марку Arlight.

Разнообразие продукции Arlight

Эта компания выпускает широкий перечень светодиодных лент различных типов, с различным уровнем влагозащиты, с различной плотностью размещения светодиодов, различной мощности и различным напряжением питания светодиодов.

Более того, только компанией Arlight предлагаются к продаже белые светодиодные ленты сразу четырех различных оттенков:

  • 3000 К – тепло-белый оттенок;
  • 4500 К – оттенок дневного белого света;
  • 6000 К – чистый белый оттенок;
  • 9000 К – холодный белый оттенок.

И все эти оттенки вы можете получить на одной мультибелой ленте MIX, особенность которой – изменяемая цветовая температура.

Гарантия качества всех светодиодных лент

Компания Arlight уделяет самое пристальное внимание вопросам качества всей своей продукции. Так, в процессе изготовления абсолютно над всеми светодиодами производится калибровка по яркости свечения и цветовой температуры, после чего светодиодам присваивается определённый код – BIN. Соответственно, на основании этого кода и формируются партии светодиодных лент, направляемых в места продажи. Одна партия – один BIN-код, который наносится на упаковку со светодиодными лентами.

Абсолютно все влагозащищенные ленты Arlight герметизируются с помощью высококачественного силикона, который не изменяет свой цвет и не трескается в процессе эксплуатации светодиодной ленты. Кстати, некоторые не особо щепетильные к качеству своей продукции производители герметизируют светодиодные ленты при помощи эпоксидной смолы. Она же со временем желтеет, а её поверхность трескается.

При производстве светодиодных лент Arlight применяются двусторонние печатные платы, на которые нанесены токопроводящие дорожки большого сечения, созданные с использованием высококачественной меди.

Сравнение продукции Arlight с её аналогами

Световой поток для SMD3528: у двухслойной светодиодной ленты Arlight – 6-8 Лм, у её низкокачественных аналогов – 2-4 Лм.
Световой поток для SMD5060: у двухслойной светодиодной ленты Arlight – 18-21 Лм, у её низкокачественных аналогов – 10-15 Лм.
Световой поток для SMD5730: у двухслойной светодиодной ленты Arlight – 42-50 Лм, у её низкокачественных аналогов – 20-25 Лм.

Показатели потери яркости свечения в первый год службы: у лент Arlight – не более 10%, а её низкокачественных аналогов – до 50%, а в некоторых особенно тяжёлых случаях – до 90%.

Однородность белого света: у Arlight происходит строгое разделение на BIN-коды, тогда как у низкокачественных аналогов фиксируется сильный разброс по оттенкам.

Стабильность белого свечения в первые 1000 часов работы: у светодиодов Arlight фиксируется изменения свечения не более 4%, у её низкокачественных аналогов – изменения оттенка порой превышает 20%.

Баланс белого цвета для RGB: у Arlight – сбалансированный, у низкокачественных аналогов наблюдается наличие красных и цветовых оттенков.

Таким образом, Arlight – это действительно современные, экономичные и долговечные светодиодные ленты, стабильно и эффективно работающие на протяжении многих лет.

Как "подружиться" со светодиодной лентой

Одним из самых популярных источников освещения сегодня становится светодиодная лента. Это и не удивительно - мягкое равномерное освещение, не раздражающее глаза и нервную систему, приносит нам только положительные эмоции, которых так часто не хватает в современном мире.

Светодиодная лента прослужит вам долгие годы и сэкономит массу средств, если при установке и последующем использовании будут учтены простые, но важные рекомендации. В этой статье мы поделимся с Вами своим многолетним опытом работы со светодиодной лентой, который, надеемся, поможет Вам избежать ошибок и разочарований.

Для начала, необходимо обратить особое внимание на следующие моменты:

  • Светодиодная лента подключается только к стабилизированному источнику постоянного напряжения.
  • Открытая светодиодная лента рассчитана на эксплуатацию только внутри помещений. Если же необходимо осуществить подсветку на улице, то используется герметичная светодиодная лента. Здесь важно обеспечить ряд условий: не размещать светодиодную ленту под прямыми солнечными лучами, не погружать в воду даже частично, тщательно герметизировать все соединения.
  • Температурный диапазон окружающей среды для нормальной работы светодиодной ленты должен находиться в пределах от -25 до +40 °С.
  • В воздухе не должны присутствовать водяные пары, примеси кислот, щелочей и другие агрессивные вещества.

Светодиодная лента чувствительна к механическим повреждениям, а потому, будьте аккуратны в обращении с ней, не давите на поверхность самих светодиодов. При монтаже светодиодной ленты не изгибайте ее в плоскости основания. Избегайте изломов ленты. На изгибах радиус должен составлять не менее 3-х см. Не скручивайте и не растягивайте основу ленты. Подобные действия могут привести к выходу из строя целых отрезков ленты, вызванного повреждением токоведущих дорожек и находящихся на них элементов.

Стандартная длина одой ленты, намотанной на катушку, - 5 м. Так же встречаются светодиодные ленты с большей или меньшей длиной (от 2.5 до 25м), в зависимости от мощности, конструкции и других параметров. Обратите внимание на то, что лента в катушке всегда имеет максимально допустимую длину. Категорически запрещается последовательное соединение двух и более лент. Подобные действия приведут к быстрому выходу ленты из строя, т.к. питание ко второй ленте будет идти по токоведущим дорожкам первой, что приведет к излишнему ее нагреванию и быстрому уменьшению яркости свечения светодиодов на перегретых участках. При подключении более одной катушки, необходимо кабелем подавать напряжение от блока питания на каждую ленту отдельно. На схеме показано, как осуществить параллельное подключение светодиодных лент.


Внимательно стоит подойти и к выбору проводов для подключения светодиодной ленты к блоку питания, диммеру или RGB контроллеру. При выборе провода необходимо учитывать материал, из которого выполнен проводник и площадь его сечения. С материалом все понятно – необходимо использовать кабель с медными жилами. А вот к сечению нужно подойти особенно внимательно. В связи с тем, что напряжение питания лент низкое, а токи, по сравнению с привычными токами в сети ~220В, высокие, нельзя использовать тот же подход к выбору провода.

Судите сами. Блок питания при нагрузке 100Вт от сети 220В, с учетом всевозможных потерь, которые мы не будем сейчас рассматривать, потребляет ток примерно 1А. В то же время, ток на его выходе с напряжением 12В составит величину в 8.3А, а такой ток уже не каждый провод выдержит. Кроме того с увеличением тока и длины кабеля возрастают неизбежные потери, и, при использовании тонкого провода, до ленты вместо 12 вольт может дойти только 10 или и того меньше. Для монохромной ленты это будет восприниматься как снижение яркости и появление неравномерности свечения. Еще опаснее подобное снижение напряжения питания для светодиодной ленты RGB. Цвет свечения RGB ленты, при понижении напряжения, приобретает красный оттенок, баланс белого нарушается, неравномерность свечения светодиодов проявляется в наибольшей степени.

Если Вас не устраивает сечение проводов, и Вы хотите уменьшить это значение, то рекомендуется каждую ленту подключить к отдельному блоку питания, размещая его максимально близко к самой ленте. Напряжение в 220 В, в таком случае, необходимо подводить к месту установки каждого блока питания. В качестве «золотой середины» можно использовать один блок питания на 2 светодиодные ленты, в точке соединения которых его и размещают.

 Потери напряжения возникают не только на питающем кабеле, но и на самой ленте. Чтобы добиться равномерного свечения светодиодной ленты по всей длине, необходимо подавать напряжение питания на оба ее конца. Особенно эффективен такой метод при использовании лент с мощностью более 10 Вт/м. Такая необходимость чаще возникает с многоцветными светодиодными лентами, т.к. наш глаз намного чувствительнее к изменению цвета, чем яркости свечения.

Светодиоды, устанавливаемые на ленту, проходят тщательный отбор, чтобы обеспечить максимально равномерное свечение ленты. На основании этого каждой ленте присваивается показатель BIN, который указывается на упаковке. При монтаже сразу нескольких катушек на один участок обязательно используйте светодиодные ленты с одинаковым BIN. Обязательно посмотрите BIN на упаковках, и, если он разный, даже не пытайтесь монтировать ленты по соседству. Различие лент может испортить все впечатление, от подсветки.

Поделимся еще одной хитростью, которую мало кто знает, но которая позволяет добиться идеальной равномерности подсветки. Работая с RGB-лентой, важно учитывать расположение кристаллов внутри светодиодов, устанавливая все ленты в одном направлении. Иначе, свет от разных лент, падающий на потолок или стену может иметь небольшое, но заметное, отличие оттенка.

Светодиоды не приемлют высоких температур. Если кристалл светодиода нагревается свыше 60°C, происходит его деградация и, соответственно, резко падает продолжительность работы светодиодной ленты. Поэтому мы не рекомендуем устанавливать светодиодные ленты на поверхности, температура которых может превысить 40°C, использовать их в помещениях с аналогичным температурным режимом и вблизи источников тепла.

Помимо защиты открытой светодиодной ленты от прямого попадания влаги, важно не допустить образования на ней конденсата, который может быть следствием повышенной влажности и частых перепадов температуры окружающей среды.

Не убирайте пыль со светодиодной ленты путем протирания. Для чистки ленты гораздо лучше использовать пылесос, чтобы ненароком не повредить сами светодиоды.

Для питания светодиодной ленты используют только стабилизированные источники напряжения. Запрещено для этой цели применять трансформаторы, предназначенные для галогенных ламп, т.к. они не имеют цепей стабилизации, выпрямления и фильтрации выходного напряжения. Все это приводит к тому, что на их выходе обычно присутствуют короткие высоковольтные импульсы, амплитуда которых может доходить до 40 В. Необходимо четко выдерживать напряжение питания светодиодной ленты, указанное на упаковке. Превышение напряжения приводит к возрастанию тока через ленту и светодиоды, излишнему нагреву светодиодной ленты и ускоряет выход из строя светодиодов.

Перед включением источника питания в сеть, проверьте, правильно ли Вы подключили светодиодную ленту. Определить полярность подключения можно по цвету проводов, припаянных к светодиодной ленте. В большинстве случаев «плюс» - провод красного цвета, а «минус» - черного. При подключении многоцветной светодиодной ленты RGB используются 4 провода. Стандартные цвета проводов - черный провод это общий «плюс», цвета минусовых проводов соответствуют каждому цвету свечения. Если же провода на ленте отсутствуют, полярность и соответствие цветам определяется с помощью маркировки, которую можно найти на ленте около контактов для подключения.

Светодиодную ленту можно свободно разрезать ножницами в специально обозначенных для этого местах. Длина каждого отрезка зависит от количества светодиодов на метр ленты и ее напряжения питания. Так, светодиодную ленту 12 В можно резать через каждые 3 светодиода, а шаг резки 24-вольтовой ленты обычно кратен 6. Соединение отрезков светодиодной ленты выполняется с помощью припаивания проводов к контактным площадкам с нанесенной маркировкой. Жало паяльника не должно иметь температуру выше 280°C, а продолжительность пайки должна быть менее 5 секунд.

сли Вы выбрали светодиодную ленту мощностью более 10 Вт/м, то обратите внимание на то, что для нее необходим дополнительный теплоотвод. Наиболее простое и эстетическое решение – специальный декоративный алюминиевый профиль для светодиодных лент, при помощи которого можно создавать светильники индивидуального дизайна. При установке светодиодной ленты на металлические и любые другие токопроводящие поверхности, важно изолировать ленту от поверхности, чтобы избежать короткого замыкания.

Перед приклеиванием светодиодной ленты, обязательно проверьте ее, следуя нашей инструкции, так как, если после монтажа выяснится, что лента не подходит по тем или иным параметрам, обменять ее будет невозможно, поскольку она уже утратит товарный вид.

Чтобы проверить светодиодную ленту, необходимо:

  • Достать катушку с лентой из пакета, размотать ее и убедиться, что на ней нет механических повреждений. Не включайте смотанную в катушку ленту более чем на 10 секунд, т.к. это может вызвать ее перегрев.
  • Проверить соответствие напряжения питания светодиодной ленты и ее мощности выходным параметрам приобретенного блока питания.
  • Соблюдая полярность, присоединить светодиодную ленту к выходу блока питания.
  • Включить питание и проверить равномерность свечения светодиодной ленты. Обязательно сравните оттенки свечения лент разных катушек, включив их одновременно и направив свет на лист белой бумаги.
  • Отключить источник питания от сети.

Перед окончательным монтажом светодиодной ленты нужно тщательно изучить и подготовить место для ее установки. Убедитесь, что условия эксплуатации ленты будут соответствовать требованиям, описанным выше, а также требованиям пожарной безопасности.

Поверхность, на которую вы собираетесь крепить светодиодную ленту, должна быть тщательно очищена и обезжирена. Ведь от того, насколько гладкой и чистой будет поверхность, зависит прочность соединения светодиодной ленты с основанием. При повышенных температурах клеевой слой изменяет свои свойства, что может привести к отклеиванию ленты. Если есть опасение, что такая проблема может возникнуть, рекомендуется наносить дополнительный слой клея.

случаях, когда поверхность не подходит для крепления светодиодной ленты при помощи самоклеющейся основы, есть явные неровности и прочие недостатки, рекомендуется использовать специальные механические крепежные элементы или алюминиевый профиль для светодиодных лент.

После закрепления ленты, ее можно подключать (помните про полярность!). Если созданная подсветка работает правильно, не перегревается и выглядит так, как Вам и хотелось - поздравляем, Вы успешно установили светодиодную ленту!

Контроллеры для светодиодных лент. Виды и работа. Подключение

Контроллеры для светодиодных лент позволяют управлять режимом свечения светодиодной ленты. Благодаря им она то равномерно светит, то начинает мигать, то переливаться разными цветами. Какие бывают контроллеры, и как их подключать?

Принцип работы и подключение

Работа контроллера основана на возможности менять интенсивность свечения светодиодов одного цвета. Иными словами в RGB ленте можно погасить все синие диоды или зеленые, или красные. Также можно заставить светиться диоды только одного цвета.

Если одновременно менять скорость загорания, то получится создать красивые световые эффекты. Их применяют, чтобы привлечь внимания к торговым витринам, архитектурным сооружениям, праздничным инсталляциям.

Управляющее устройство состоит из основного блока и пульта дистанционного управления. Бывают мини-контроллеры без пульта, управление в которых происходит только с помощью кнопок на корпусе.


Блок контроллера устанавливают между блоком питания и светодиодной лентой.

От контроллера выходит провод с разъемами для подключения, поэтому процесс не составляет труда. Если возникают какие-то вопросы, то можно изучить схему, которая прилагается к инструкции.


При использовании нескольких светодиодных лент в одном шлейфе рекомендуется ставить RGB усилитель между лентами.

Иногда применяют кусок светодиодной ленты, на котором нет клемм для подключения. В этом случае разъем провода, идущего от блока, отрезают, а провода зачищают и спаивают паяльником.

Программы световых эффектов могут быть установлены производителем заранее. Такое устройство называется RGB-синхронизированным. Второй вариант предоставляется возможность задавать сценарий свечения индивидуально. В этом случае контроллеры называют DMX512 – от наименования метода передачи данных.

Контроллеры для светодиодных лент: виды

Контроллеры для светодиодных лент применяют к многоцветным и монохромным светодиодным лентам. Основные его характеристики, как и любого электроприбора, – мощность и рабочее напряжение. Они должны соответствовать электрическим параметрам ленты. Мощность желательно брать с запасом, чтобы блок управления не перегорел.

Контроллеры меняют яркость свечения кристаллов, скорость затухания одного цвета и загорания другого. С их помощью можно фиксировать один или несколько цветов, менять оттенки и проводить другие манипуляции с освещением.

Способ управления освещением бывает:
  • Механический.

  • Инфракрасный.

  • Радиоволновой.

Механическое управление означает, что пульт отсутствует, регулировка происходит путем нажатия кнопки. Это самое простое устройство с минимальным количеством программ.

Сенсорный метод тоже предполагает, что можно обойтись без пульта ДУ. Управление осуществляется путем касания к чувствительной панели, которую встраивают в стену. Возможностей регулировки здесь больше, поскольку можно менять все параметры освещения, начиная от цвета, и заканчивая яркостью.

При инфракрасном управлении датчик контроллера должен быть в поле видимости пульта. Это напоминает пульт управления телевизором или другой бытовой техникой, действие которого распространяется на 10 метров.

Радиоволновое управление позволяет подавать сигналы на контролирующий блок даже из соседней комнаты с закрытыми дверями. Радиус действия составляет более 30 метров. Каждый радиопульт работает на своей частоте, поэтому терять его нельзя. В случае утраты пульта, придется заново переустанавливать контроллер.

Разновидностью радиоуправляемого устройства считается контроллер, работающий по Wi-Fi каналу. К нему можно подсоединяться с помощью мобильного телефона.

Многие контроллеры для светодиодных лент не защищены от попадания воды и пыли. Если вы собираетесь установить светодиодную ленту в помещении с высокой влажностью, помните об этом. Выбирайте устройство с высокой степенью защиты.

Похожие темы:

Светодиодная лента 220 вольт - 7 недостатков. Подключение без блока питания.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

  • заглушка
  • коннектор-вилка

Какие же преимущества имеет светодиодная лента 220В?

1Как уже было сказано выше, она не требует блока питания.



Отсюда выходит существенная экономия общих затрат.

2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.



Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

Она сразу может идти в катушках протяженностью по 50-100 метров.

То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

Если нужно осветить участок в 100 метров - берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной - до 10 Вт.

Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие "провалы" освещения из-за вставок и большого расстояния между светодиодами.

3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 - IP68.



Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.



Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и меньшие сечения.

Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.



Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

Упало напряжение в розетке - упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение - светодиоды с высокой вероятность могут перегореть.

2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.



В зависимости от типа светодиода ее можно отрезать:

То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.



Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации - блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

4Еще один недостаток, опять же проистекающий из достоинства - покрытие из силикона.



Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

5Светодиодная лента 220В не безопасна.



Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

6Малый срок службы и малая яркость.



Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

Средний срок службы таких изделий - 1 год.

После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7Отсутствие самоклеющейся подложки.



Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

  • сама лента

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце
Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс "+", а где минус "-". Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа - подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.

Преимущества светодиодной системы на 24 В по сравнению с

на 12 В Если вы подумываете о покупке или установке светильников для низковольтной системы освещения, вы, вероятно, столкнетесь с вариантами как 12 В постоянного тока, так и 24 В постоянного тока. Часто перечисленные характеристики цены и производительности будут одинаковыми, и вы можете спросить: «В чем разница? Какой из них выбрать?»



Например, светодиодные ленты Waveform Lighting доступны как на 12 В постоянного тока, так и на 24 В постоянного тока.

В общем, разница между 12 В постоянного тока и 24 В постоянного тока не очень значительна, если только правильные аксессуары (например,грамм. блоки питания).

Если вы новичок в светодиодных ленточных светильниках, мы рекомендуем выбирать 12 В постоянного тока из-за меньшего расстояния между интервалами разреза (1 дюйм для 12 В против 2 дюймов для 24 В). Это дает вам больше гибкости при обрезке светодиодных лент до желаемой длины.

Если вы ищете максимальную эффективность, мы рекомендуем выбрать 24 В постоянного тока из-за его пониженного потенциала к падению напряжения.

Если вам интересно узнать больше о технических аспектах, прочтите ниже, чтобы узнать больше о различиях:


1.Для светодиодов лучше подходит 24В.


Несмотря на то, что некоторые из наиболее популярных вариантов напряжения питания составляют 12 В или 24 В постоянного тока, важно помнить, что (большинство) отдельных светодиодов на самом деле являются устройствами 3 В постоянного тока. Именно путем настройки светодиодов в конкретной комбинации параллельного и последовательного включения напряжение светодиодной системы может быть приведено в соответствие с конкретным напряжением источника питания.

Как правило, светодиодная лента на 12 В состоит из трех последовательно соединенных светодиодов на цепочку. При 3 В каждый, общее напряжение на светодиодах составляет всего 9 В, или около 75% от общего напряжения.Оставшееся напряжение рассеивается токоограничивающим резистором. Поскольку резистор не способствует освещению, можно сделать вывод, что в светодиодной полосе 12 В примерно 25% электроэнергии рассеивается в виде отработанного тепла.

В светодиодной системе на 24 В обычно достаточно избыточного напряжения, чтобы обеспечить подключение 7 светодиодов последовательно на цепочку. При 3 В для каждого светодиода общее напряжение на светодиодах составляет 21 В, или около 88% от входного 24 В. В этой ситуации менее 13% энергии напряжения расходуется в виде тепловой энергии.

Короче говоря, светодиодная система на 24 В может снизить неэффективность электрической конструкции более чем на 50%.

Светодиодные модули ABSOLUTE SERIES Waveform Lighting, например, используют это преимущество и используют 5 параллельных цепочек по 7 светодиодов, последовательно соединенных в каждой, для получения компоновки печатной платы на 24 В и 35 светодиодов.




2. Для 24 В требуется провод меньшего диаметра.


Электрическая мощность определяется уравнением P = V x I. Для поддержания той же мощности (P), если напряжение (V) возрастает, ток (I) должен уменьшаться на пропорциональную величину.

В качестве конкретного примера, если мы сохраним 48 Вт в качестве целевой мощности, для системы на 12 В потребуется 4 А (12 В x 4 А = 48 Вт), а для системы на 24 В потребуется всего 2 А (24 В x 2 А = 48 Вт).

Проще говоря, светодиодная система на 24 В потребляет половину тока, чем светодиодная система на 12 В для достижения того же уровня мощности.

Почему это важно?

Полный ток, а не напряжение, определяет толщину и ширину медных проводников, необходимых для безопасной передачи энергии.

Если через небольшой или узкий медный проводник пропускается чрезмерный ток, сопротивление внутри самого проводника начинает становиться значительным и способствует падению напряжения и выделению тепла.В очень крайних случаях это может даже привести к возгоранию электрического тока.

При прочих равных условиях светодиодная система на 24 В может удовлетворить половину требований к электрическим проводникам. Вы можете использовать наш калькулятор падения напряжения, чтобы убедиться, что вы по-прежнему используете достаточный сечение проводов для ваших проектов светодиодных лент.




3. Меньшие блоки питания.


Как и размер проводника, размер источника питания также определяется в первую очередь током, а не напряжением.Частично это также зависит от физических соотношений между электрическим током и размером проводника, поскольку большая часть внутренней проводки блока питания состоит из медной проводки.

Размер блока питания может быть важен при работе с такими проектами, как светодиодные ленты, в установке под шкафом, где может быть ограниченное пространство.


4. Более длинные линейные пробеги.


В таких приложениях, как освещение светодиодных лент, максимальная непрерывная длина светодиодной ленты обычно определяется электрическим током, с которым могут справиться медные дорожки светодиодной ленты.Следовательно, светодиодные ленты на 24 В обычно могут выдерживать в два раза большую длину, чем светодиодные ленты на 12 В, при условии, что номинальные мощности двух продуктов одинаковы.

Это верно для продуктов помимо светодиодных лент, которые также имеют возможность последовательного подключения.

Например, светодиодные ленты Waveform Lighting имеют указанную максимальную длину пробега, которая различается в зависимости от напряжения: 16 футов (5 метров) для 12 В и 33 футов (10 метров) для 24 В.


Итог


Разница между 12В и 24В обычно незначительна, но если вы действительно не отдаете предпочтение одному другому, надеюсь, эта статья убедила вас в преимуществах системы 24В!

Читать далее: У систем на 12 В тоже есть некоторые преимущества! Прочтите нашу статью о плюсах и минусах систем на 12 В.

Другие сообщения



Как затемнить светодиодные ленты

Светодиодные ленты - отличные инструменты освещения для любого проекта. Но иногда вам может потребоваться некоторый уровень динамического контроля над яркостью ... Подробнее


Что означает плотность светодиода на светодиодной ленте?

При покупке светодиодных лент вы можете встретить число, называемое «плотность светодиода», или такое обозначение, как 300 светодиодов.Что это значит? Thi ... Подробнее


Затемнение светодиодных лент и светодиодных ламп с использованием систем интеллектуального освещения

В последние годы наблюдается быстрый рост интеллектуальных систем освещения, которые позволяют пользователям управлять своим светом через приложения для смартфонов и т.д... Подробнее


Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор Закона Калифорнии по энергетике Title 20

Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства... Подробнее


Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения осциллограмм


БЕЛЫЕ светодиодные ленты FilmGrade ™ для кино и фотографии - Освещение формы волны

  • Доступен как вольфрамовый (3200K), так и дневной свет (5600K или 6500K)
  • 95+ CRI и R9> 80 (R9> 90 для вольфрама)
  • Цвет с точностью до ± 1 / 32 зеленый
  • 450 люмен на фут (1500 люмен на метр)
  • Продаются полными катушками по 5 метров (16 футов)
  • Также доступны: 6-дюймовый образец блока с блоком питания и всеми необходимыми принадлежностями (только для 12 В)
  • Вход постоянного напряжения 12 В или 24 В постоянного тока (блок питания продается отдельно)
  • Двусторонний клей 3M VHB для простого и надежного монтажа
  • Используется система PLUG: гнезда постоянного тока на обоих концах
  • [Необязательно] Для регулирования яркости требуется регулятор яркости светодиодной ленты.
  • 4 унции меди для снижения падения напряжения
  • Бесплатная наземная доставка в США по адресам
  • В наличии
  • Ознакомьтесь с нашей политикой доставки здесь

Светодиодные ленты FilmGrade предназначены для фотоаппаратов.Используя смесь люминофоров полного спектра, наши светодиоды специально настроены для достижения высокого CRI и светоотдачи с правильной цветопередачей при 6500K (дневной свет) и 3200K (вольфрам). Наши рейтинги 95 CRI и 95 TLCI гарантируют, что вы можете тратить больше времени на съемку и меньше на корректировку.

Для работы требуется вход 12 В или 24 В постоянного тока. Источник питания FilmGrade (PN 3091 / PN 3092) может работать с полной катушкой (16 футов / 5 м) этой светодиодной ленты.

Используете сторонний блок питания? Нет проблем - просто убедитесь, что мощность вашего блока питания достаточна для длины светодиодной ленты, которую вы планируете подключить.

Светодиодные ленты

FilmGrade используют систему PLUG, и имеют гнездовые разъемы постоянного тока, установленные на обоих концах ленты. Просто подключите блок питания к розетке для светодиодной ленты, и вы будете готовы к работе в считанные секунды. Никаких дополнительных сборок или аксессуаров не требуется.

Нужно заделать эти полоски жестким проводом? См. Наши переходники для штекеров постоянного тока под номерами PN 7094 и PN 7095.

Предварительно нанесенная двусторонняя лента 3M VHB на тыльную сторону обеспечивает простой, но надежный монтаж.Отогните лайнер и нанесите практически на любую поверхность.

Эти светодиодные ленты можно отрезать с шагом в 1 дюйм (12 В) или 2 дюйма (24 В), используя только ножницы.

Снова соедините сегменты светодиодной ленты или подключите их к отдельным источникам питания с помощью наших беспаечных разъемов. Используйте PN 3070 для подключения сегмента светодиодной ленты к открытому проводу и PN 3071 для соединения сегментов светодиодной ленты вместе.

Светодиодные ленты

FilmGrade не мерцают и имеют полную регулировку яркости до 0%.Для ручного немерцающего ШИМ-регулятора яркости см. Номер по каталогу 3081. Для DMX-диммирования см. Наш немерцающий DMX-декодер (номер по каталогу 3082).

Белые светодиодные ленты FilmGrade ™ компании

Waveform Lighting - это лампы профессионального уровня, предназначенные для использования в кино-, теле- и радиовещательных установках, а также в приложениях для фотосъемки с непрерывным выходом. Они полностью корректны по цвету и спектрально настроены в соответствии с длинами волн, необходимыми для получения полноцветных изображений на камеру.

Светодиоды

Premium гарантируют не только высокий CRI / TLCI, но и точность цветопередачи в пределах ± 25K и ± 75K для вольфрама и дневного света соответственно.Для каждой светодиодной ленты также указано значение ± 1 / 32 зеленой цветовой коррекции.

На тыльную сторону светодиодной ленты нанесена двухсторонняя лента 3M VHB®, которая обеспечивает простой, но чрезвычайно прочный способ крепления с помощью клея для всех ваших проектов.

Светодиодные ленты имеют длину 16,4 фута (5,0 м), их удобно наматывать для быстрого и легкого применения, и их можно отрезать до длины с интервалом в один или два дюйма (для версий на 12 В и 24 В соответственно) с помощью всего лишь пары ножницы.

Светодиодные ленты

FilmGrade - незаменимый инструмент в арсенале светового фотографа, постановщика, маляра или дизайнера освещения.

12V Технические характеристики

24V Спецификация

3200K Фотометрический отчет

5600K Фотометрический отчет

6500K Фотометрический отчет

Если вы не на 100% удовлетворены эксплуатационными характеристиками, цветом или качеством вашего продукта, мы будем работать с вами, чтобы исправить это.

Просто свяжитесь с нами в течение 30 календарных дней после доставки, и мы вышлем вам замену без дополнительной оплаты или предложим вам полный возврат средств.

COB Светодиодные гибкие ленты

Светодиодные ленты

на протяжении многих лет были чрезвычайно популярным решением для самостоятельного освещения для многих приложений. Вот почему мы так увлечены новейшей технологией светодиодных лент - COB Flexible Strip Lighting. Если вы никогда не читали наше Руководство по светодиодным лентам, вам следует сначала начать с него, так как в нем будут рассмотрены все основы освещения светодиодных лент в целом. Если вы уже знакомы с ленточным освещением и рады узнать, как ленты COB делают мир светодиодного освещения даже лучше, чем читайте дальше!

Что такое COB?

В мире светодиодов COB - это аббревиатура от Chip on Board, что в основном означает упаковку светодиодного кристалла непосредственно на печатную плату (PCB).Светодиод «Chip on Board», используемый в гибких ленточных светильниках, также иногда называют флип-чипом.

Светодиоды

Flip chip - это, по сути, голый подход к структуре светодиодов. Взгляните на обычный светодиод 5050 SMD (устройство для поверхностного монтажа), он имеет более громоздкий пластиковый отражатель, который инкапсулирует сам светодиод, а затем покрывает его люминофорным покрытием. «Флип-чипы», из которых состоят светодиодные ленты COB, сокращают все элементы их конструкции, кроме светодиодного чипа, желтого люминофорного покрытия и контактных площадок.Такая компактная конструкция приводит к значительному уменьшению размера, что позволяет их более плотно упаковывать и дополнительно уменьшать размеры светодиодного освещения.

Как изготавливаются светодиодные ленты COB Flex?

Полосы производятся из печатной платы того же качества, что и другие наши светодиодные ленты Flex Strip. Затем светодиоды с перевернутым чипом помещаются бок о бок по центру полосы света так плотно, что на каждый метр полосы приходится 512 светодиодов! Полоски заканчиваются после того, как на светодиоды нанесен слой люминофора.Это помогает сбалансировать цветовую температуру, а также действует как защитный слой для крошечных светодиодов с перевернутым чипом под ним.

Преимущества гибких светодиодных лент COB

Теперь, когда у вас есть базовое представление о том, как была произведена эта новая световая технология, пора посмотреть, что делает их лучше или лучше для определенных применений полосового света.

Нет светодиодных точек доступа даже в ограниченном пространстве!

Одна из самых больших претензий к традиционной гибкой светодиодной ленте - это горячие точки по всей полосе.Горячая точка - это термин для обозначения более ярких участков через приспособление или полосу, где вы можете четко видеть, откуда исходит свет. Свет намного привлекательнее и привлекательнее, когда он выглядит как ровный источник света, а не как пятнистый беспорядок.

С 5050 SMD Flex Strips диоды большего размера упакованы достаточно близко, чтобы на расстоянии свет распространялся и согласовывался на освещаемой поверхности, но если источники света расположены слишком близко к поверхности или сами полосы видны, горячие точки - это бельмо на глазу, которое не может игнорироваться человеческим глазом.

Полоски 512 светодиодов / м. Было бы довольно сложно выделить какие-либо горячие точки на COB Flex Strips. Полоса от начала до конца светит ровным, равномерным светом. Равномерный свет не имеет темных пятен и гораздо более привлекателен для человеческого глаза, давая ровный свет даже в самых тесных местах. Фактически, единственный реальный способ увидеть горячие точки - это посмотреть на заднюю часть полосы, где легче увидеть индивидуально размещенные светодиоды с перевернутым чипом. Единственный другой способ увидеть отдельные диоды - это уменьшить яркость полос примерно до 5% светоотдачи.Это делает полоски COB Flex Strips идеальными для приложений, где:

  1. Сама полоса не может быть скрыта от глаз.
  2. Освещаемая поверхность находится в пределах 2 футов от полосы света.
  3. Вокруг отражаются поверхности, такие как гранит / стекло.
  4. Те приложения, где нужен крутой неоновый эффект.

Более яркий свет

Верно, эти светодиодные ленты COB LED Flex еще ярче! При яркости 1400 люмен / м они даже ярче, чем наши ленты высокой плотности! Постоянный яркий свет также излучается под более широким углом благодаря тому, что светодиоды с перевернутым кристаллом не заключены в пластиковый держатель, как светодиоды SMD.Это позволяет им излучать свет по бокам, так что они распространяются под углом 180 градусов от полосы. Более широкий угол освещения означает больше света для вас, поэтому в долгосрочной перспективе это важно и для яркости!

Подробнее Flex

Гибкость этих полосок намного выше, чем у других гибких полос, из-за меньшего размера диодов и равномерного распределения веса. Диоды настолько малы и расположены близко друг к другу, что любая точка полоски совпадает с другой. Равномерность позволяет легко устанавливать полосы без необходимости планировать установку светодиода SMD 5050 там, где он вам не нужен.Эта дополнительная гибкость упростит их установку в ограниченных пространствах и позволит обходить углы в вашем приложении.

Более эффективный, меньше нагрева

При размещении такого количества светодиодов в таком маленьком пространстве эффективность может оказаться под вопросом. Однако светодиоды с перевернутым кристаллом превосходят другие светодиоды по эффективности и теплопередаче. На самом деле они работают на уровне 14 Вт / м, как и наши ленточные светильники с высокой плотностью, но они производят 100 люмен на ватт по сравнению с 75 / Вт лентами с высокой плотностью.

Они также намного лучше распределяют тепло, поскольку монтируются непосредственно на гибкую печатную плату. Это помогает им распределять тепло по печатной плате, а не удерживать его заблокированным прямо в самом источнике света. Это снижение теплового сопротивления в цепи высокой плотности значительно увеличивает срок службы светодиодов.

Электрические характеристики гибких лент COB

Преимущества COB Flex Strips должны быть довольно очевидными, если вы внимательно следили за ним, так что теперь давайте рассмотрим некоторые особенности этой ленты.Если вы знакомы со светодиодными лентами, многое из этого будет звучать знакомо, но у этой ленты есть несколько отличий, поэтому рекомендуется ознакомиться с приведенными ниже советами, прежде чем работать с COB Strip Lights.

Полоса питания 24 В

Гибкие полоски COB принимают 24 В постоянного тока. Это отклонение от нормы, поскольку другие наши гибкие полоски питаются от 12 В постоянного тока. При таком большом количестве диодов, установленных в цепи, необходимо дополнительное напряжение. Обратите внимание, что всегда используйте вход 24 В. с этими полосами.К счастью, у нас есть множество блоков питания на 24 В различных стилей:

Более длинные прогоны

Более высокое входное напряжение дает еще одно дополнительное преимущество. Это позволяет использовать полоски COB Flex Strips в течение более длительного времени. На самом деле их можно соединять встык до двух полных барабанов (32,8 фута)! Это упрощает работу с приложениями, требующими длинных прямых участков. Если вам нужно больше 32,8 фута, не забудьте подключить светодиодные ленты параллельно, чтобы не было падения напряжения на вашей установке.

Cut and Connect

Полосы можно разрезать, как и другие наши ленты. Обрезайте только по отметкам, нанесенным на полосе через каждые 2,46 дюйма. Благодаря этому вы можете нарезать полосы по индивидуальному размеру или добавить зазоры в вашем приложении. Полоски можно использовать снова после резки, лучший способ выполнить соединения - это пайка, но если это невозможно, наши соединители для полос EZ COB сделают свое дело.

Варианты цвета

COB Flex полосы предлагаются в наших стандартных белых выходах: 3000K теплый белый, 4000K нейтральный белый и 6000K холодный белый.

Они также отлично смотрятся в красном, синем и зеленом цветах, которые также доступны.

Размеры полосы

Предлагаются полосы размером 3, 6, 9, 12 и 16,4 фута. (1 катушка)

Гибкая печатная плата имеет ширину 10 мм, а люминофорное светодиодное покрытие находится на высоте около 1,6 мм от печатной платы.

Заключение

Если традиционные гибкие светодиодные ленты просто не подходят для вашей работы, я предлагаю обратиться к COB LED Flex Strips. Они новы на рынке, но эти светодиодные ленты станут обычным явлением в мире светодиодных лент.Пожалуйста, не стесняйтесь писать нам по электронной почте с любыми интересами или вопросами, касающимися светодиодных лент COB.

Если разрезать светодиодную ленту, будет ли она работать? Руководство Easy Cutting Guide

Если вы хотите осветить кухонный шкаф или подсветить телевизор, с помощью светодиодных лент есть решение для всего. Благодаря своей универсальности светодиодные ленты состоят из серии светодиодных излучателей, установленных на узкой гибкой печатной плате.

Есть только один повод для беспокойства.Большинство светодиодных лент представляют собой длинные катушки от 3 до 16 футов в длину. Будут ли они продолжать работать, если их урезать?

Да, светодиодные ленты будут продолжать работать после резки, пока вы режете по обозначенным линиям. Светодиодные ленты состоят из нескольких отдельных цепей, поэтому каждая линия разреза разграничивает конец одной цепи и начало новой. Если разрезать где-нибудь на светодиодной ленте, эта цепь, а возможно и вся полоса, перестанет работать.

Резать по прямой кажется достаточно простым делом, не так ли? Вы будете удивлены, узнав, как много людей ошибаются и в процессе ломают очень хорошие светильники.

Продолжайте читать, чтобы получить простое руководство о том, как разрезать светодиодные ленты, повторно соединить две отдельные части и что делать, если все пойдет не так.

Можно ли разрезать светодиодные ленты?

Когда дело доходит до светодиодных лент, не существует универсального решения. Но независимо от того, нужны ли вам лампы гибкие или жесткие, монохромные или RGB, водонепроницаемые или не водонепроницаемые, у большинства светодиодных лент будет одно общее ... их можно обрезать до нужной длины.

Через равные промежутки времени по всей светодиодной полосе будут прямые или пунктирные черные линии.

Цепи

полностью закрыты в этих точках, поэтому это самые безопасные места, где можно разрезать светодиоды, не нанося никакого ущерба.

Эти линии резки будут отличаться на каждой светодиодной ленте. Как правило, они устанавливаются через каждые 3 светодиода. Так, например, если на метр приходится 30 светодиодов, линии разреза обычно проходят через каждые 10 см.

По обе стороны от черной линии реза должны быть медные контактные площадки для пайки, которые образуют симметричный узор. Расположение этих медных прокладок - удобный совет, чтобы убедиться, что вы правильно определили линию отреза.

Будут ли работать обе стороны после того, как вы их разрежете?

Короткий ответ - да, обе стороны светодиодной ленты будут работать, как только вы их разрежете.

Причина кроется в режущих точках. Как я уже сказал ранее, точка разреза представляет собой безопасное место, чтобы нарушить цепь, не повредив ее навсегда.

Каждая секция между точками разреза представляет собой отдельную схему, поэтому не имеет значения, какую точку разреза вы решите использовать, если только это единственное место, где вы разрезаете.

Это определенно хорошая новость, так как вы больше не создаете отходов, и вы все равно можете повторно использовать свою вторую половину.

Как безопасно отрезать световую ленту

Настроить длину светодиодных лент относительно просто. Вот мое пошаговое руководство.

Начните с проверки ваших фонарей, чтобы убедиться, что они работают. Это может показаться очевидным, но в большинстве случаев резка или пайка огней аннулируют вашу гарантию, поэтому лучше перепроверить.

Затем вам нужно определить, какой длины должна быть светодиодная лента.Для этого вам следует измерить, куда вы хотите направить свет. Будьте как можно точнее с этим. Затем вы выберете линию разреза на светодиодной ленте, которая ближе всего к этой длине.

Режьте точно по линии разреза острым ножом или ножницами. Не торопитесь и помните, что светодиодные ленты предназначены для резки, поэтому вы не испытаете шока.

Вам также необходимо решить, как вы собираетесь подключать полосу к источнику питания. Большинство катушек поставляются с предварительно установленной розеткой, но сокращение светодиодной ленты позволяет избавиться от нее, поэтому вам нужно будет установить новую.

Вы можете выбрать между припаиванием нового гнезда к планке или использованием соединителя источника питания планки (Amazon).

Можно ли повторно подключить отрезанную светодиодную ленту?

Что произойдет, если отрезать полосу слишком коротко? Можно ли снова соединить две части или придется покупать новую полосу?

При условии, что вы разрезаете по обозначенной линии разреза, светодиодные ленты можно подключать повторно, но об этом позже. Существует множество способов повторного соединения двух полосовых огней.

Самый простой вариант - использовать разъем. Разъемы легко доступны в розничных магазинах, как этот набор на Amazon, и они бывают разных форм, а именно прямоугольные и T-образные.

Как повторно подключить отрезные полосы света

Вот очень краткое руководство, но у меня есть подробная статья, которая отвечает на все вопросы о подключении светодиодных лент, поэтому обязательно ознакомьтесь с ней.

Соединители для полос

, как правило, являются самым простым решением, поскольку для них не требуются какие-либо инструменты.Начните с того, что срежьте ножом полупрозрачный пластик, покрывающий медные пластины.

Затем просто вставьте полоску в разъем, убедившись, что компоненты совпадают.

Второй способ - припаять непосредственно к ленте с помощью паяльника и старых проводов. Расплавьте припой прямо на медные точки, чтобы образовалась небольшая лужа и выровняйте полярность.

Черный провод должен совпадать с отрицательной меткой, а красная линия - с положительной меткой.

Используйте инструменты для зачистки проводов, чтобы снять примерно полдюйма оболочки с концов проводов. Скрутите конец провода, чтобы соединить все потертые концы, и прикрепите провода к лужам припоя.

После того, как соединение установлено, вы можете подключить свои ленточные фонари к источнику питания и проверить, что они работают. Вуаля! Это так просто.

Устранение неисправностей: светодиодная лента не работает после резки

Настройка длины светодиодных лент может показаться несложной, но возможны ошибки.

Если ваши светодиоды не работают после резки, проверьте, предназначены ли они для резки.

Если их не было, но вы все равно их порезали, то, к сожалению, ущерб был нанесен. В этих светильниках цепь проходит непрерывно по всей длине, поэтому ее обрезка приведет к необратимому повреждению.

Если ваша полоса предназначена для резки, вторая мера - проверить, что вы разрезали в нужном месте.

Обрезка за пределами линии разреза уничтожит этот отдельный контур, поэтому вам придется обрезать до ближайшей линии разреза.

Есть и другие проблемы, которые вы можете заметить, но они не связаны напрямую с разрезом, а скорее связаны с соединением полос.

Если ваша светодиодная лента работает, но имеет разные оттенки яркости на каждом конце, вы испытываете падение напряжения.

Как правило, светодиодные ленты на 12 В не должны превышать 10 футов, а 24 В не должны превышать 15 футов. Падения напряжения можно предотвратить, уменьшив длину полосы на блок питания.

В качестве альтернативы, если светодиодные ленты RGB не меняют цвет, это говорит о том, что вы неправильно выровняли полярность при их подключении.Чтобы исправить это, просто переверните полоску и снова подсоедините ее.

Заключительные слова

Вот и все! Светодиодные ленты можно настроить в соответствии с требованиями любой установки, независимо от того, насколько она велика или мала.

Поэтому неудивительно, что они быстро становятся самой популярной формой светодиодного освещения.

Если вы все еще не уверены, профессионал может разрезать светодиодные ленты, но если вы последуете моему руководству, я обещаю, что вам нечего бояться.

Вы когда-нибудь пробовали резать светодиодные ленты? Вы предпочитаете паяльник или разъемы? Я хочу знать, какое решение более популярно, поэтому оставьте комментарий ниже.

Основные понятия светодиодных лент

Различия между аналоговыми и цифровыми светодиодными лентами

Основное различие между аналоговыми и цифровыми полосами - это каналы, для которых они сформированы. Аналоговые полосы RGB имеют 4 канала: Power (12/24 В), красный (R), зеленый (G) и синий (B).С другой стороны, цифровые полосы состоят из 4 или 3 каналов в зависимости от типа микросхемы, из которой сделана цифровая светодиодная лента RGB. Например, полосы WS2811 и WS2812 состоят только из трех каналов: источника питания (5 В постоянного тока или 12 В постоянного тока), заземления (GND) и данных. в противном случае планки микросхем UC1903 или SC6803 состоят из 4 каналов: источника питания (12 В постоянного тока), земли (GND, часы (CLK) и данных.

В мире цифровых полосок существует несколько моделей микросхем.Вот некоторые из них: TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912.

Как выбрать трансформатор для светодиодной ленты?

Трансформатор является наиболее важным элементом при проектировании установки светодиодной ленты 12/24 В постоянного тока. Поскольку, если мы выполним неправильный выбор размера установки, мы добьемся того, чтобы повредить полосу и не смогли бы правильно выполнить установку. При расчете мощности, которая должна учитывать трансформатор, мы должны знать потребление на метр светодиодной ленты.Например:

Светодиодная лента SMD 5050 под номером PL219009 потребляет 72 Вт на каждые 5 метров. Каждый метр потребляет 14,4 Вт / метр. Как только мы очистим эти данные, следующим шагом будет умножение на метры установки. Если мы хотим установить 8 метров этой полосы, то потребляемая мощность будет 115,2 Вт. Нам придется выбрать трансформатор мощностью от 200 Вт. При выборе трансформатора рекомендуется оставлять запас в 10-20%, чтобы трансформатор ни разу не заработал на 100%.

Монтаж светодиодной ленты RGB

Диапазоны напряжений ленты

Внутри светодиодных лент мы можем найти 4 диапазона напряжений, которые мы рассмотрим как основные. Это: 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока и 220 В переменного тока.

- Светодиодные полосы 5 В постоянного тока : В этом разделе мы можем охватить полосы, которые имеют прямое подключение к USB-порту, и некоторые цифровые полосы. не самые распространенные, которые мы можем найти на рынке, хотя для пользователя их хорошо процитировать.

- Светодиодные ленты 12/24 В постоянного тока : Этот тип полос широко распространен в каталоге GreenIce.Что касается преимуществ, которые мы предлагаем, этот тип лент заключается в том, что их можно разрезать каждые 5 см при 12 В постоянного тока и 10 см при 24 В постоянного тока. С помощью этого типа лент можно выполнить более точную установку, чем с помощью лент прямого подключения к сети. Кроме того, работая в диапазонах низкого напряжения, обращение с ними проще и менее опасно. Главный недостаток работы с этим типом полос - длина помещений. Компания GreenIce рекомендует не устанавливать более 10 метров во избежание падений напряжения и, как следствие, потери освещения. Кроме того, необходимо установить трансформатор, преобразующий ток, подаваемый в сеть, в рабочее напряжение. полоски.Это условие является препятствием на некоторых объектах, где нельзя установить трансформатор.

- Светодиодные ленты 220 В переменного тока : Этот тип полос представляет собой "модифицированную" версию полос 12/24 В постоянного тока, так что их можно подключать непосредственно к сети через розетку. Основное преимущество, как мы упоминали ранее, заключается в том, что эти светодиодные ленты подключаются непосредственно к электросети, так что мы экономим столь надоедливый трансформатор. Кроме того, с этим типом лент не возникает проблема падения напряжения, поэтому мы можем без проблем изготавливать линейные установки длиной 50 метров.Что касается недостатков, мы можем обнаружить, что с этим типом лент невозможно более точный монтаж, потому что вы можете делать разрезы только на каждый метр, поэтому размеры оборудования должны быть кратны 1 метру. Также при работе в диапазоне высокого напряжения необходимо быть более осторожным при его установке и обращении.

Элементы, необходимые для установки лент и шлангов на 220 В

Как и остальные продукты, использующие светодиоды в качестве источника освещения, ленты и шланги 220 В имеют светодиоды, которые работают на постоянном токе, поэтому требуется выпрямитель, который преобразует переменный ток в постоянный, чтобы светодиоды работали правильно.Ниже приведен пример типичной вилки драйвера для светодиодных лент 220v SMD2835 220v.

Этот штекер подключается непосредственно к сети (220 В переменного тока) и с помощью выпрямителя (белый ящик) преобразует электрическую мощность переменного тока в постоянный ток, наконец, он имеет разъем для полос и шампура.

Монтаж одноцветной светодиодной ленты

Как получить цвета на полосах RGB? Полосы

RGB могут отображать красный, синий и зеленый цвета, потому что они интегрировали чип ранее названных цветов.Чтобы получить больше цветов, вам нужно установить контроллер, который будет управлять при активации каждого из них, чтобы получить тот или иной цвет. Затем он показывает вам, как получить разные цвета в зависимости от того, как вы смешиваете красный, зеленый и синий.

Как правильно выбрать светодиодную ленту?

Количество светодиодов на счетчике напрямую влияет на яркость светодиодных лент и их потребление. В зависимости от того, какая цель освещения вам нужна, вам придется использовать полосу того или иного типа.Далее мы покажем правило, как правильно выбрать полосу, которая наилучшим образом соответствует вашим потребностям, в зависимости от светодиодов / измерителя, у которого есть полоса.

- 30 светодиодов на метр: личное освещение. Используется для тусклого выделения выбранных элементов.

- 60 светодиодов на метр: используются для стандартного освещения. Используется для встраивания в молдинги, проходы, стержни и т. Д.

- 120 светодиодов на метр: для случаев, когда требования к освещению высоки. Очень часто используется для вывесок, наружного освещения и т. Д.

Типы полос в зависимости от типа светодиода

Введя немного больше о микросхемах, которые используют светодиодные полосы, мы более подробно объясним наиболее часто используемые микросхемы на рынке и их основные виды использования.

- Полоски SMD 3528/2835 Этот тип микросхемы используется для лент с низким энергопотреблением и низким энергопотреблением. Поскольку они имеют низкое потребление, их обычно используют в помещениях, где требуется декоративный свет. Это однотонные полоски и самый экономичный вариант.

- Полосы SMD 5050 Светодиодные ленты этого типа потребляют больше энергии и обеспечивают большую мощность, чем SMD 3528. Они используются для инсталляций, где требования к освещению выше, чем чисто профессиональное освещение.Это однотонные и многоцветные полосы (RGB).

- Полосы SMD 3014 Полосы этого типа чаще используются в декоративных целях. Установите более высокую плотность светодиодов на полосе, чтобы освещение было высокой интенсивности и непрерывным. Это полосы с низким потреблением, но с исключительной светоотдачей.

- Полоски SMD 5630 Этот тип лент обеспечивает большее количество света при том же потреблении, что и ленты SMD 5050.Этот тип полос используется для инсталляций, где требуется большая световая мощность. Эти полосы монохромны и используются в профессиональных инсталляциях, где требуется большая мощность.

Установка светодиодных лент

Как работают продукты RGB? Продукты

RGB построены с красными, зелеными и синими светодиодами, в некоторых случаях размещенными на одном чипе, а в других на трех отдельных микросхемах, благодаря этой конфигурации можно создавать сочетания цветов, управляя мощностью каждого цвета, таким образом, получая широкая цветовая гамма.

Основные цвета : красный (R), зеленый (G) и синий (B).

Вторичные цвета : желтый, розовый, бирюзово-голубой, оранжевый, фиолетовый и «белый».

Основные цвета - это те, которые используются для любого продукта RGB, который есть в каталоге. Вторичные цвета получаются из смешения основных цветов, поэтому для выполнения этого эффекта необходим контроллер.

Длины волн цветов следующие:

Красный: 625-740 нм

Оранжевый: 590-625 нм

Желтый: 565-590 нм

Зеленый: 500-565 нм

Cian: 485-500 нм

Синий: 440-485 нм

Фиолетовый: 380-440 нм

Детали трансформатора

Как соединить светодиодные ленты с усилителями

Как работают соединители светодиодных лент?

Современные светодиодные ленты предлагают широкий выбор цветов, уровней светового потока и областей применения, но чтобы по-настоящему открыть множество творческих возможностей для добавления уникальной атмосферы в любое пространство, можно использовать соединители полос на любых световых полосах, чтобы преобразовать освещение любого помещения дизайн интерьера.

Эти тонкие съемные планки можно подключить, если вы действительно хотите использовать полностью настраиваемый режим, в котором есть несколько рекомендаций. В то время как пайка соединительных швов стала популярным методом на протяжении многих лет, в последнее время индивидуальное освещение стало простым и легким в использовании разъемов.

Могу ли я подключить светодиодные ленты?

Простой ответ - да! Одна из причин, по которой полосовое освещение приобрело популярность, заключается в том, что их можно соединять сквозным образом, чтобы создавать творческие акценты, а цвета, которые обычное освещение не может.Есть два способа сделать это. Первый - это пайка, но этот метод требует специальных инструментов и навыков. Они применимы для некоторых из самых надежных и сложных систем освещения, поэтому лучше доверить их профессионалам.

Более простой и удобный вариант - использование разъемов. Эти маленькие, но удобные аксессуары могут оживить любое пространство с помощью простого зажима. Есть более простые, которые просто соединяют две полосы вместе, и есть L-образные соединители, которые позволяют обходить углы для более творческого освещения.Просто убедитесь, что у вас есть адаптер питания, достаточно большой, чтобы справиться со всеми вашими полосами. Кроме того, в зависимости от того, сколько полосок вы подключаете, вам могут потребоваться усилители, чтобы поддерживать постоянную яркость.

Зачем мне подключать светодиодные ленты?

Независимо от того, хотите ли вы улучшить интерьер, создать живописный вид или придать особое настроение скучному пространству, светодиодные световые ленты найдут бесконечное применение. И это не ограничивается укромными уголками и закоулками с крутыми углами.Вы можете создать более уютный вид в своей спальне, кабинете или гостиной. Также можно выделить коридоры или лестницу. С учетом сказанного, одной светодиодной полосы может быть недостаточно, чтобы пройти весь путь, поэтому возможность соединить несколько полос вместе - очевидный путь.

Для этого могут потребоваться сложные соединения и творческие углы, с которыми ваша полоска не может справиться. Если вы попали в такую ​​неприятную ситуацию, пока не вызывайте кавалерию. Разъемы для перемычек - это спасатель, и они могут дать вам профессиональный результат, фактически не платя за него.Как и их L-образные аналоги, они отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут расширять полосы света через зазоры, обеспечивая при этом возможность подключения к источнику питания или диммеру. Они также пригодятся, когда проект освещения специализируется на уникальных формах и углах.

Соединители для перемычек

Эти беспаечные ленточные соединители пригодятся как в качестве удлинителей лент, так и в тех случаях, когда проект освещения имеет уникальную форму. Как и их L-образные аналоги, они также отлично работают в узких углах, но они поднимают его на ступеньку выше, поскольку они могут расширять полосы света через зазоры, обеспечивая при этом возможность подключения к источнику питания или диммеру.Если вы хотите осветить кухни, шкафы, спальни, стеллажи и витрины.

Комплекты разъемов

Для более сложного освещения есть полный комплект соединителей для полосового освещения, который может сделать за вас всю тяжелую работу. Эти комплекты поставляются с беззазорными соединителями, перемычками, двусторонними разветвителями постоянного тока и гнездовыми разъемами постоянного тока. Они позволяют вам делать все понемногу: от соединения сегментов полосы с диммерами, обхода зазоров и углов, настройки уникальных схем освещения и разделения сигналов питания или управления в двух разных направлениях.

Зачем мне подключать светодиодные полосы?

Основное преимущество соединительных лент - возможность осветить большую площадь. Одной светодиодной полосы может быть недостаточно, чтобы ее можно было охватить по комнате, поэтому возможность соединения нескольких полосок может решить вашу проблему. Или, может быть, вы хотите осветить прихожую, но не хотите загибать полоски за угол. Вы можете использовать соединитель с любым углом, чтобы решить эту проблему!

Нужны ли инструменты для подключения светодиодных лент?

Для простого соединения одной полосы с другой не требуются инструменты, если только вы действительно не собираетесь использовать очень сложные, хорошо детализированные пространства, такие как выставочный зал или художественная галерея, для создания более визуально продвинутого освещения.

Благодаря беззазорным разъемам, перемычкам, 2-полосным разветвителям постоянного тока и гнездовым разъемам постоянного тока вы можете делать все понемногу: от соединения сегментов ленты с диммерами, обхода зазоров и углов, настройки уникальных конструкций освещения и разделения мощности или управляющих сигналов в двух разных направлениях без помощи инструментов или специального оборудования. Итак, прежде чем думать о создании более постоянного светильника, вы можете изучить возможности комплектов ленточного освещения и компонентов, которые увеличивают привлекательность вашей установки.

Что еще мне нужно знать?

При подключении светодиодных лент убедитесь, что полосы правильно выровнены. Батареи, например, имеют положительную и отрицательную стороны, отмеченные знаком «+» соответственно. Они должны быть подключены соответствующим образом с соответствующей стороной в разъеме (также отмеченной знаком «+» для вашего удобства). Если полоски выровнены правильно, убедитесь, что штыри обеспечивают хорошее соединение, вам может потребоваться осторожно надавить их, чтобы получить их в самый раз.Если вам нужна дополнительная помощь, попробуйте поискать здесь.

Атмосферостойкие светодиодные полосы

, с другой стороны, как и наша серия Luma10, атмосферостойкий материал покрытия может попасть в разъемы. Очистки любого излишка материала должно быть достаточно, чтобы ваши полоски начали работать, при условии, что они правильно выровнены и зубцы хорошо соединены.

Световые проекты - это хорошо продуманные планы, основанные на видении и воображении. Иметь рисунок, каким бы грубым он ни был, тоже пригодится.Это лишь некоторые из вещей, которые вам нужно учитывать, прежде чем приступать к любому световому проекту.

Вы можете поделиться с нами своими идеями или, что еще лучше, если у вас есть вопросы, на которые мы еще не ответили, отправьте их по адресу [email protected], и мы будем рады ответить на них как можно лучше.

Наши сотрудники по обслуживанию клиентов будут рады помочь вам с любыми проблемами, вопросами и предложениями. Вы также можете связаться с командой напрямую по телефону (225) 304-0408.

Можно ли разрезать светодиодные ленты и повторно подключить (Краткое руководство)

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Посмотрите видео: Как разрезать, подключать и включать светодиодные ленты.

Давние пользователи светодиодов разрезают свои светодиодные ленты так, чтобы они могли достичь желаемого размера. Но все же многие спросят: « можно ли разрезать светодиодные ленты

Да, действительно можно разрезать светодиодные ленты, если вы знаете, как это сделать.В этой статье мы рассмотрим, как это сделать правильно.

Можно ли разрезать светодиодные ленты?

Как было сказано выше, ДА можно резать светодиодные ленты. Тем не менее, вы не можете разрезать их в любом случае, так как вы можете случайно повредить их.

Ответ на этот вопрос - НЕТ. На самом деле на светодиодных лентах есть метки, которые указывают, где их разрезать. Считайте эти отметки точками безопасности. Они сообщают, в каких безопасных местах нужно разрезать светодиодные ленты, чтобы не повредить светодиодные ленты.Так что в некотором смысле они были созданы для резки. Вам просто нужно знать, как это делать, когда вам нужно.

Как правильно разрезать светодиодные ленты

Теперь, когда мы установили эти факты, следующий вопрос, который следует задать: «как вырезать светодиодные ленты или соединить две полосы вместе?»

Мы составили пошаговое руководство о том, как разрезать светодиодные ленты и снова соединить их вместе, чтобы вы могли убедиться, насколько это просто:

Можно ли разрезать светодиодные ленты и снова подключить их?

Резка светодиодных лент
  • Измерьте желаемую длину

Первое, что вам нужно сделать, это измерить желаемую длину.На самом деле не рекомендуется просто отрезать части, пока вы не получите желаемую длину, потому что вы можете использовать вторую половину своей светодиодной ленты позже. Итак, измеряйте точность.

Измерение света светодиодных лент поможет вам отрезать нужную длину и идеально установить идеальные светодиодные ленты.

Линия разреза обычно представляет собой две медные точки. Если вы видите две медные точки, значит, вы нашли место, где нужно разрезать полоску.

Наконец, вы можете использовать любые ножницы для работы.Советуем резать медленно, чтобы случайно не отрезать что-нибудь еще.

Подключение светодиодных лент
  • Припаяйте металлический провод к точкам

Чтобы соединить светодиодные ленты, сначала расплавьте припой на две медные точки, пока вы полностью не покроете точки жидким металлом.

  • Соедините провода с пластиковой заглушкой

Купите пластиковую заглушку в строительном магазине, сделайте в ней отверстие и вставьте один черный и один красный провод.Оставьте 1,3 см свободными и снимите эту часть.

  • Припаяйте провода к светодиодной ленте

Скрутите концы проводов, пока они не будут связаны вместе, затем припаяйте их к светодиодным лентам.

Часто задаваемые вопросы

Пройдя через шаги, вот несколько часто задаваемых вопросов, которые обычно задают нам начинающие пользователи светодиодных лент. Мы предоставили нижеприведенные вопросы и ответы для наших читателей.

Безопасно ли резать светодиодные ленты?

Да, это определенно безопасно.Светодиодные ленты на самом деле предназначены для резки, поскольку на них есть линии разреза. Если вы случайно пропустите линию разреза, вы не пострадаете, но можете повредить светодиодную ленту.

Можно ли отрезать и подключить светодиодные ленты?

Да, вы можете повторно соединить отрезанные полосы. Вы можете выполнить описанные выше шаги, чтобы соединить две полосы вместе, или вы также можете использовать быстрый соединитель (вы можете найти его в любом хозяйственном магазине) и немного клея, чтобы соединить их.

Могу ли я установить светодиодные ленты под шкафами?

Да, ты можешь. Все, что вам нужно сделать, это получить правильные размеры, прикрепить полосу к источнику питания и использовать клей, чтобы прикрепить ее.

Заключение

На этом мы подошли к концу нашего руководства. Таким образом, в следующий раз, когда вас спросят: «, можно ли разрезать светодиодные ленты ?» Вы можете с уверенностью сказать им: «Да, можете.«Вы можете даже показать им эту статью, если хотите.

Вы также можете попробовать это на себе в следующий раз, когда захотите установить светодиодные светильники под прилавком или где-нибудь в доме. Если вам нужны полоски покороче, нарежьте их правильно. Если вам нужны более длинные полоски, прикрепите другие полоски к уже имеющейся. Это руководство определенно поможет вам в этом.

Интересуют датчики движения фары? Прочтите ЗДЕСЬ, чтобы узнать, как сбросить свет датчика наружного движения.

Рекомендуемая литература:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
