Как выпаивать радиодетали из плат: 4 лучших метода

Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.

Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

• Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www. asutpp.ru/payalnik-svoimi-rukami.html
• Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
• Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

Рис. 1. Набор иголок для пайки

• Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.

Рис. 2: демонтажная оплетка

• Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Рис. 3. Оловоотсос

Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Методы демонтажа радиодеталей из плат

Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.

Феном

Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно.  Затем радиодеталь поддевается отверткой или вытягивается пинцетом.

Недостатком выпаивания с помощью фена является нагрев непосредственно самих деталей, что впоследствии может привести к выходу их со строя. Поэтому если вы решили выпаять микросхемы, конденсаторы или транзисторы за счет общего нагрева места их фиксации, обязательно после этого проверьте их работоспособность.

Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:

• Зафиксируйте плату в устойчивом положении, учтите, что с обратной стороны вам придется орудовать пинцетом или отверткой. Радиолюбители часто используют специальные подставки для фиксации печатной платы, поэтому если вы планируете часто заниматься пайкой, следует обзавестись таким приспособлением.

Рис. 4. Держатель для плат

• Запустите паяльный фен и разогрейте контакты выпаиваемой радиодетали. Не задерживайте поток воздуха в одной точке, особенно, если вы собрались выпаивать smd радиодетали. Постоянное перемещение нагревательного воздействия позволит избежать перегрева и выхода со строя smd компонентов. Если нужно, прогревайте участок по нескольку раз, чтобы появились признаки оплавления припоя.
• Когда олово станет пластичным, приподнимите smd микросхему и отделите ее от поверхности. Если вся деталь отделяется по частям, вытягивайте ее аккуратно, чтобы не переломить микросхему или не оторвать ножки.

С гильзой

Гильза представляет собой полую конструкцию из металла, в которую должна поместиться ножка радиодетали. Наиболее ярким представителем гильз являются насадки, крепящиеся к жалу паяльника или паяльные иголки.

Их использование актуально в тех случаях, когда вам нужно прогреть конкретный участок или воздействовать на определенную ножку. Они позволяют выпаять конденсаторы, прогревая вывод по всей окружности, из-за больших размеров, прогревать их напрямую довольно сложно. Технология пайки с помощью гильзы  приведена на рисунке ниже:

Рис. 5. Технология выпаивания гильзой

Преимуществом данного метода является равномерное прогревание только оловянного слоя, вся радиодеталь не подвергается прямому воздействию паяльника. Гильза при этом выступает в роли термического распределителя относительно вывода.

Если у вас нет под рукой заводских насадок или набора иголок, их можно заменить медицинской иглой или металлической трубкой подходящего диаметра. Главное, чтобы ее можно было надеть на ножки транзистора или электрического конденсатора, который вы собираетесь выпаять.

Если вы собираетесь постоянно выпаивать элементы, будет целесообразно приобрести набор иголок, тем более что их стоимость не так уж и велика.

Процесс демонтажа радиодетали со старых плат с помощью иглы заключается в следующем:

• Наденьте иглу на ножку, размер отверстия подбирается таким образом, чтобы она легко надевалась, но не болталась, а свободно входила бы в отверстие на плате.
• Включите паяльник и разогретым жалом начните плавить припой.
• По мере размягчения начните проворачивать иглу, чтобы отделить вывод радиодетали от олова.
• Все ножки отделяются достаточно легко и остаются целыми, благодаря чему радиоэлемент останется пригодным к дальнейшей эксплуатации.

Единственное, что может препятствовать повторному использованию детали – это наличие свинцово-оловянной смеси на ножках, которая собирается полостью гильзы. Но ее довольно легко удалить разогретым паяльником.

С оловоотсосом

Данный метод позволяет выпаять радиодетали, втягивая разжиженный припой в отдельную емкость. Оловоотсос может представлять собой как шприц, так и резиновую грушу с носиком из негорючего термоустойчивого материала.

Он продается в заводской комплектации, но при отсутствии такового можно сделать его самостоятельно из резиновой вакуумной груши или медицинского шприца, которые присоединяются к металлической трубке.

Он продается в заводской комплектации, но при отсутствии такового можно сделать его самостоятельно из резиновой вакуумной груши или медицинского шприца, которые присоединяются к металлической трубке.

Чтобы выпаять радиодетали оловоотсосом разогрейте место соединения паяльником, пока олово не перейдет в разжиженное состояние. Затем взведите приспособление и втяните припой из-под контакта вакуумным отсосом.

Рисунок 6: соберите оловоотсосом

При большом объеме выпаиваемых радиодеталей, трубку оловоотсоса необходимо периодически чистить. Этот метод позволяет оставить чистую плату, что весьма актуально в тех ситуациях, когда вы хотите заменить вышедшею со строя радиодеталь.

С помощью демонтажной оплетки

Демонтажная оплетка представляет собой медную проволоку маленького диаметра, собранную в плоский шлейф и пропитанную канифолью.

При отсутствии заводской оплетки ее можно сделать из брони коаксиального кабеля или медного многожильного провода.

Процесс выпаивания радиодеталей заключается в следующем:

• Разогрейте паяльник до такой температуры, чтобы он легко расплавил нужный вам припой.
• Приложите к выводам радиодетали оплетку и начните разогревать ее паяльником.

Рис. 7. Разогрейте демонтажную оплетку

• Когда олово впитается в оплетку, удалите радиодеталь с помощью пинцета.

При больших объемах пайки демонтажная оплетка расходуется в довольно большом количестве.

Видео по теме

5 проверенных способов, как можно выпаять микросхему из платы паяльником

При распайке микросхем частенько возникают трудности. Эти элементы нужно паять довольно аккуратно, чтобы не возникало проблем с работой микросхемы. Для этого необходимо ухищряться и искать более удобные способы, которые помогут распаять деталь и не повредить ее составляющие. Не стоит отгибать ножки микросхемы по одной – это не приведет ни к чему хорошему. Поэтому рассмотрим несколько универсальных и простых способов распайки микросхем.

Содержание

• 1 Просто паяльником
• 2 С помощью бритвенного лезвия
• 3 Использование демонтажной оплетки
• 4 С помощью оловоотсоса
• 5 Использование медицинских иголок

Просто паяльником

Данный способ распайки таких элементов считается самым трудным. К нему можно прибегнуть только тогда, когда других инструментов нет под рукой, и их нельзя срочно достать или одолжить. Чтобы не навредить микросхеме, необходимо тщательно подготовить аппарат перед использованием.

Очищаем инструмент от налета при помощи специальной губки или обыкновенной влажной тряпки. Далее берем кисточку и намазываем специализированный состав на пайки. Лучше всего подойдет спиртоканифоль. Затем стержень паяльника окунаем в тот же самый состав и начинаем процесс распайки. Делать это нужно очень осторожно, поскольку перегревание микросхемы грозит ее выходом из строя.

С помощью бритвенного лезвия

Чтобы пайки не остывали, их нужно прогревать одновременно. Для этого понадобится лишняя пластина. С этой задачей замечательно справится обыкновенное бритвенное лезвие. Так все пайки начнут совместно прогреваться, после того, как лезвие окажется под целым рядом этих элементов.

Главное, чтобы при нагреве мощности паяльника хватило на целый ряд. Как только схема начнет прогреваться, ее обязательно нужно немного покачивать. Далее с помощью ножа аккуратно извлекаем лезвие и саму микросхему.

Использование демонтажной оплетки

Чтобы сделать распайку еще более эффективной, можно использовать оплетку от кабеля, которую нужно тщательно покрыть флюсом. Прижимая данный элемент к пайкам, которые потом будут нагреваться паяльником, можно увидеть, насколько быстро микросхема освобождается. Такое действие оказывает пористость оплетки и ее гигроскопичность. В продаже есть готовые оплетки, но можно использовать и обыкновенный телевизионный провод.

С помощью оловоотсоса

Чтобы сделать демонтаж микросхемы еще более эффективным, достаточно совместить оловоотсос и паяльник. Первый инструмент по форме напоминает клизму. Именно такое уникальное строение помогает всасывать припай при его расплавлении. Таким образом, не приходится постоянно очищать паяльник от припая, через некоторое время микросхема будет полностью демонтирована.

Использование медицинских иголок

Приобретается такой инструмент в обыкновенной аптеке. Толщина иголки не должна быть очень большой, чтобы пролезала в монтажное отверстие, но и не слишком маленькой, иначе ее нельзя будет поместить на вывод микросхемы. Кончик иглы необходимо спилить, чтобы получилась некая трубочка.

Сама иголка помещается на вывод микросхемы, а место спая разогревается паяльником. Далее иголка проходит в монтажное отверстие, где ее нужно начинать сильно вращать, до того момента, как припой застынет. После этого можно считать, что ножка микросхемы была изолирована от припоя, а значит и сам элемент может быть освобожден.

Распайка микросхемы – очень трудный и кропотливый процесс. Необходимо правильно подобрать инструменты, чтобы работать было намного проще. Паяльник нужно использовать в самую последнюю очередь, когда больше ничего нет под рукой. Главное следить, чтобы микросхема не перегревалась, иначе система полностью выйдет из строя.

Как отпаять печатную плату

29 декабря 2020 г.|Общие сведения

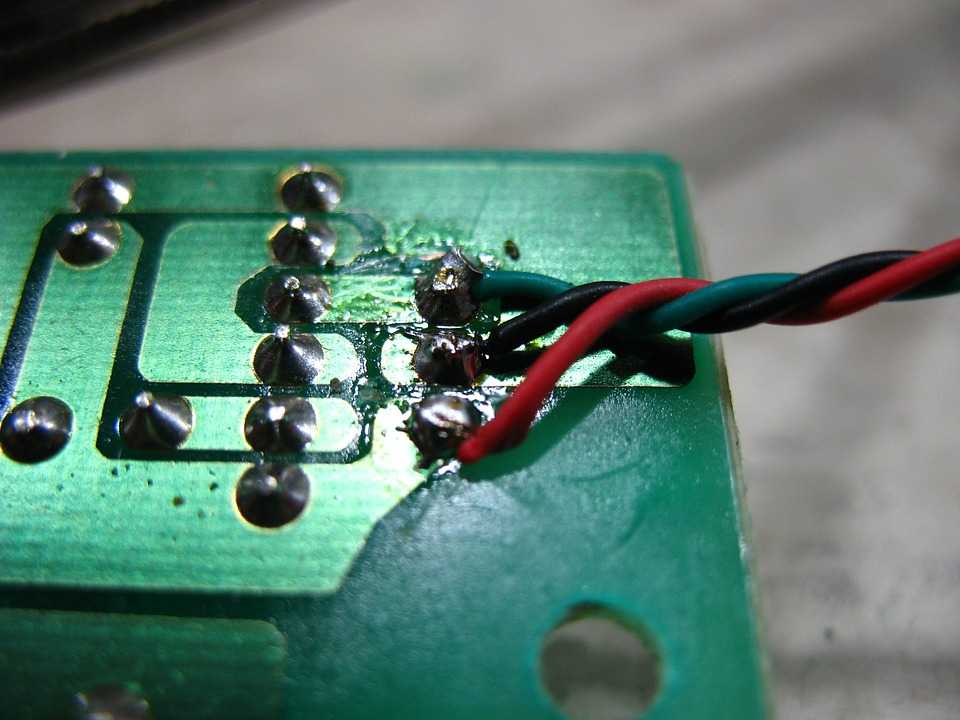

Печатные платы (ПП) содержат различные электронные компоненты, соединенные вместе с помощью процесса, называемого пайкой. Припой — это процесс, который соединяет металлы и компоненты вместе для получения электрического тока. Но как удалить припой с печатной платы?

Отпайка включает в себя отделение компонентов печатной платы от припоя, чтобы можно было переработать, утилизировать, отремонтировать или заменить детали. Чтобы разобрать плату, нужно уметь ее отпаивать.

Когда требуется распайка?

СОДЕРЖАНИЕ

. часть материнской платы.

Для изменения существующей схемы.

Для утилизации компонентов для повторного использования в другой печатной плате или переработки.

Поскольку отпайка является важным процессом, который необходимо знать, как отпаивать материнскую плату? Хотя существует несколько способов удаления припоя, для удаления припоя обычно используются два метода.

Метод удаления припоя с помощью фитиля/оплетки

Метод удаления припоя с использованием фитиля — это простой способ удаления излишков припоя и простой замены или переработки частей печатной платы. Он включает в себя использование паяльника и тонких плетеных медных проводов. Проволока покрыта флюсом, химическим очищающим средством. Вы можете сделать фитиль или купить косички в рулонах разной ширины.

Как использовать фитиль для удаления припоя?

Поместив фитиль припоя на склеенное соединение, нагрейте его паяльником. Флюс оплетки активируется, пока припой плавится, что притягивает припой к плетеным проводам. Вы можете отпаять печатную плату с помощью фитиля за несколько простых шагов.

1. Разверните немного фитиля и добавьте немного флюса (если его еще нет или если вы хотите больше).
2. Поместите конец фитиля на место пайки.
3. Прижмите горячий утюг к фитилю. Держите его на месте, пока фитиль и припой нагреваются.
4. Поднимите фитиль и утюг, пока припой еще не расплавился.
5. Отрежьте использованный фитиль, как только закончите.
6. Повторяйте, пока не отсоедините все соединения электронного компонента.
7. С помощью плоскогубцев снимите деталь с материнской платы.

Плюсы и минусы метода с фитилем для отпайки

Метод с фитилем для отпайки — один из самых простых способов отпайки, и вам не нужно быть экспертом по печатным платам, чтобы использовать его. Это доступно и требует всего несколько инструментов. Однако метод демонтажа фитиля не лишен недостатков.

Pros

Основными преимуществами демонтажной оплетки являются простота использования и доступность. Вам не нужно поддерживать косу, потому что вы выбросите ее, как только закончите. Вот наиболее важные преимущества метода удаления припоя:

• Доступность
• Простота использования
• Не требует технического обслуживания идет с недостатками. Во-первых, его нельзя использовать повторно. Если вы планируете выпаивать много электронных компонентов, вам придется пройти через множество фитилей, и стоимость будет расти, так как вам придется покупать больше. Кроме того, если вы не отпаиваете правильно, вы рискуете повредить всю печатную плату. Минусы метода удаления припоя с фитилем включают:
  • Одноразовое использование
  • Риск повреждения печатной платы
  • Необходимо использовать правильную ширину, чтобы избежать проблем

  Метод всасывания припоя/насоса для припоя

  Насос для пайки — это именно то, на что это похоже. Также известный как припой, вы всасываете или всасываете расплавленный припой с помощью ручного насоса. Метод насоса для припоя немного сложнее, чем метод фитиля, но он более эффективен для удаления большого количества припоя за один раз.

  Как пользоваться насосом для отсоса припоя или насосом для удаления припоя

  Прежде чем использовать насос для припоя, его необходимо заправить. Все, что вам нужно сделать, это нажать на поршень, пока он не защелкнется. Нажмите кнопку спуска, чтобы проверить поршень. Он должен двигаться назад и создавать эффект всасывания. После того, как ваш насос залит и подготовлен, вы можете отпаять печатную плату в несколько шагов:

  1. Используйте паяльник или другой источник горячего воздуха, чтобы расплавить припой.
  2. Поместив наконечник насоса для припоя как можно ближе к припою, нажмите кнопку фиксатора. Убедитесь, что вы держите наконечник насоса неподвижно и на месте, пока насос всасывает расплавленный припой.
  3. Повторяйте до тех пор, пока весь припой не будет удален с компонента и печатной платы.
  4. С помощью плоскогубцев снимите деталь с материнской платы.

  Плюсы и минусы метода всасывания припоя

  Насосы для припоя дешевы и просты в использовании. При правильном использовании он оставляет гладкую поверхность для установки нового компонента. Шагов не так много, но вам может потребоваться повторить процесс, чтобы эффективно удалить весь припой. Как и в любом методе демонтажа, в использовании присоски для припоя есть свои плюсы и минусы.

  Pros

  Присоски для припоя дешевы и просты в использовании. Для этого требуется всего два инструмента: насос и паяльник. Это лучший метод для одновременного удаления большого количества припоя, особенно на крупных компонентах. Вот главные преимущества использования присоски для припоя:

  • Доступная цена
  • Идеально подходит для большого количества припоя
  • Подходит для удаления припоя из сквозных отверстий
  • Оставляет гладкие пустые области для новых компонентов

  Минусы

  Хотя наконечник насоса относительно мал, его корпус большой, что затрудняет отпайку мелких компонентов. Кроме того, этот метод не всегда удаляет все, что вы пытаетесь удалить. Возможно, вам придется повторить процесс с тем же куском припоя, прежде чем вы удалите его полностью. Вот наиболее существенные недостатки присоски для припоя:

  • Не подходит для труднодоступного припоя или мелких компонентов
  • Риск повреждения печатной платы
  • Не всегда удаляет весь припой

  Заключение

  Для специалистов, которые много работают с печатными платами или нуждаются в замене, ремонте или переработке деталей, важно знать, как отпаивать печатную плату. Существует множество способов отпайки, но наиболее распространенными методами, которые используют компании-производители печатных плат, является использование оплетки для отпайки или насоса для припоя.

  Оба метода просты и доступны. Однако насос для припоя более эффективен при больших количествах припоя, а фитиль лучше подходит для небольших компонентов. Какой бы метод вы ни выбрали, оба будут эффективно отпаивать вашу материнскую плату.

  Санни Патель

  Санни Патель — менеджер по проектированию и продажам в Candor Industries. Санни прошел обучение в качестве инструктора IPC-A-600, ведущего аудитора AS9100, IPC CID и получил степень инженера в Университете Торонто.

  См. сообщения автора

  4 лучших способа распайки электронных компонентов

  Пайка — отличный и эффективный способ соединения электрических компонентов на печатной плате или в любом другом устройстве. С его помощью можно создавать надежные и прочные соединения. Но, иногда при пайке это делается неправильно или нужно установить другой компонент. Именно тогда происходит демонтаж.

  Демонтаж на самом деле противоположен пайке. Вы хотите удалить компонент и распаять соединение, выплавив из него припой. Демонтаж — это просто процесс расплавления припоя и последующего удаления стыков или соединений между двумя материалами.

  Для электронных компонентов это процесс удаления компонентов, которые необходимо отремонтировать, заменить или сохранить. В противном случае компоненты будут повреждены в процессе, и вы больше не сможете их использовать.

  Существует несколько различных методов распайки. Для каждого требуются разные инструменты и разные процессы. Подобно пайке, распайка — это точный процесс; вам нужно выполнить некоторые аналогичные шаги и использовать те же протоколы безопасности, что и при пайке.

  При распайке флюс может быть очень полезен, чтобы заставить припой течь туда, куда вы хотите, и он помогает с передачей тепла. Канифоль и неочищенный флюс — хорошие варианты для распайки.

  Как и в случае с пайкой, убедитесь, что паяльное жало залужено и очищено перед началом распайки. Это поможет с передачей тепла.

  Ниже приведены четыре различных метода, которые лучше всего подходят для отпайки печатных плат и электронных компонентов:

  1. Отпайка с помощью паяльника

  Отпайка с помощью паяльника — самый простой способ отпайки компонентов. Единственными другими инструментами, которые вам понадобятся, кроме утюга, являются плоскогубцы или пинцет. Ниже приведены шаги, которые следует учитывать:

  • Нагрейте припой с помощью паяльника, пока он не начнет плавиться.
  • Попробуйте подтолкнуть контакты паяльником, чтобы отодвинуть припой от соединений.
  • Потяните за компоненты, которые вы хотите удалить, с помощью плоскогубцев. Обязательно прикладывайте давление к наконечникам (а не к корпусам), чтобы не повредить компоненты.
  • Если вам нужно удалить припой из отверстий, вы можете попробовать воткнуть в отверстие английскую булавку, которая поможет высвободить припой. Это поможет вам легче удалить компоненты.

  2. Отпайка с помощью фитиля для отпайки/оплетки для отпайки и утюга

  Оплетка для отпайки представляет собой инструмент, состоящий из тонких медных проволок, скрученных в оплётку и обычно покрытых флюсом.   Оплетка для удаления припоя используется с паяльником для удаления припоя из соединений и отверстий. Плетенка поставляется в рулонах и разной длины. Он также известен как фитиль для припоя или демонтажный фитиль.

  Оплетка для удаления припоя является хорошим инструментом для удаления излишков припоя с контактных площадок или для удаления припоя со штырьков компонента со сквозными отверстиями. Это не лучший метод для отпайки компонентов поверхностного монтажа (SMD), потому что трудно добраться до припоя между выводом и печатной платой.

  Некоторые паяльные фитили содержат флюс, который значительно облегчает удаление припоя. Если в вашем фитиле нет флюса, просто окуните конец фитиля во флюс, чтобы удалить припой. Убедитесь, что выбранный фитиль припоя соответствует размеру контактной площадки.

  При обращении с фитилем припоя не касайтесь его руками, а используйте плоскогубцы, чтобы удерживать и позиционировать его. Утюг будет очень горячим. Попробуйте сделать следующее:

  • Окуните конец оплетки во флюс и поместите фитиль на соединение, которое вы хотите распаять.
  • Поместите паяльник на кончик фитиля припоя и штифт, который вы хотите удалить.
  • Как только припой расплавится, он втянется в фитиль.
  • С помощью фитиля припоя удалите часть фитиля, на которую нанесен припой.
  • Повторяйте описанный выше процесс, пока не удалите весь ненужный припой.

  Когда оплетка заполнена припоем, обрежьте эту часть и наденьте новую оплетку. Снимите железо и оплетку одновременно, чтобы не припаять провод к плате и не повредить плату.

  3. Удаление припоя с помощью насоса для удаления припоя и утюга

  Насос для удаления припоя — еще один популярный инструмент для удаления припоя из отверстий печатной платы. Он действует как присоска:

  • Сначала необходимо предварительно нагреть плату и припаянный компонент, пока припой не расплавится.
  • Сожмите ручку и приложите наконечник насоса к припою.
  • Отпустите ручку, и припой высосется из отверстия печатной платы .

  4. Демонтаж с помощью демонтажной станции с электроприводом

  Демонтажная станция с регулируемой температурой — это еще один способ эффективного демонтажа. Демонтажные станции с электроприводом обеспечивают лучший контроль, чем ручные методы, и используются в основном для более крупных демонтажных работ.

  Например, если для выполнения задания требуется удаление сотен компонентов, может использоваться демонтажная станция с электроприводом.

  Существует множество различных типов демонтажных станций и различных способов их использования. Обязательно прочитайте инструкции по эксплуатации, чтобы узнать, как правильно их использовать.

  Ниже приведены три различных демонтажных станции и их назначение:

  • Демонтажная станция для сквозных отверстий для сквозных компонентов.
  • Горячие пинцетные станции для удаления компонентов поверхностного монтажа с контактных площадок
  • Станции горячего воздуха, которые обдувают контактные площадки SMT-компонентов воздухом с температурой 800–1000°F для расплавления припоя горячим воздухом, что позволяет безопасно отпаивать SMT-компоненты.

  Это всего лишь несколько методов демонтажа, которые эффективнее и проще в применении, чем некоторые другие методы.
