Как рассчитать контур заземления для частного дома?

Чтобы обеспечить частный дом необходимыми конструкциями по электробезопасностям, используют такой важный элемент, как защитное заземление. Оно необходимо для того чтобы отвести электрический ток в грунт по системе заземлителей, состоящей из горизонтальных и вертикальных электродов. В этой статье мы расскажем, как выполнить расчет заземления для частного дома, предоставив все необходимые формулы.

• Что важно знать
• Методика расчета

Что важно знать

Заземление дома необходимо для того чтобы снизить напряжение соприкосновения до неопасного показателя. Благодаря ему потенциал направляется в землю и защищает человека от поражения электрическим током. В ПУЭ (Глава 1.7, п. 1.7.62.) указывается, что частный дом должен иметь сопротивление растекания при трехфазном питании 4 и 8 Ом (первое значение при 380 В, второе – 220 В), а при однофазном – 2 и 4 Ом.

Количество заземлителей необходимо выбрать таким образом, чтобы обеспечить нормативное сопротивление растеканию электрического тока. Чем меньше сопротивление — тем лучше, таким образом обеспечивается эффективность действия заземляющего устройства при выполнении функций защиты от действия электрического тока.

Электроды изготавливаются из меди, оцинкованной и черной стали. Профили сечения указаны на рисунке ниже:

Методика расчета

Расчет делается исходя от того, какое заземление используется. В формуле указывается количество используемых заземлителей, их длину и толщину. Также все зависит и от параметров грунта, который окружает частный дом.

Существует несколько вариантов установки заземлителей. Это такие методы, как:

1. Вертикальный. Делиться на два подвида: тот, что устанавливают у поверхности и тот, что монтируют с заглублением (предпочтительно на 70 см).
2. Горизонтальный. Делиться на два подвида: с установкой по поверхности грунта и в траншее (предпочтительно 50 – 70 см).

Заземление включает в себя горизонтальные и вертикальные стержни, расчет которых осуществляется отдельно. В зависимости от длинны стержня, берется дистанция между ними, т. е. размер а должен быть кратен размеру L. Пример: а = 1xL; а = 2xL.

Формула, по которой делается расчет одиночного вертикального стержня, который не закапывается в почву, выглядит следующим образом:

где:

• p – удельное сопротивление почвы;
• l – длина заземлителя;
• D – диаметр электрода.

Примечание: если заземление имеет угловой профиль с шириной b, то d = 0.95b.

Расчет заземлителя, который монтируют с углублением на 70 см (h = 0,7 м) в землю, производится по следующей формуле:

Горизонтальное заземление у поверхности рассчитывается по формуле:

Примечание: формула предоставлена для прямоугольного и трубного профиля с шириной полки b, для полосы считать d нужно с учетом d= 0.5b.

Расчет электрода, который располагается в траншее 70 см (h = 0,7 м), производится по следующей формуле:

Для полосы шириной b необходимо считать d =0,5 b.

Расчет суммарного сопротивления заземлителя осуществляется следующим образом:

где:

• n – численность вертикальных заземлителей;
• Rв и Rг – сопротивления заземленных элементов;
• nв – коэффициент употребления заземлителей.

Этот коэффициент берется из таблицы:

Методом коэффициента использования можно определить, какое воздействие проявляют друг на друга токи растекания с заземлителей при их разнообразном размещении. Например, если их объединить параллельно, то токи растекания электродов имеют взаимное действие на каждый элемент. Поэтому при минимальной дистанции между элементами, сопротивление заземленного контура будет значительно больше.

Заземление происходит по нескольким схемам расположения электродов. Самой распространенной считается схема в виде треугольника. Но это не обязательная конфигурация электродов. Также их можно разместить в одну линию или последовательно по контуру. Такой вариант удобен в том случае, когда для обустройства системы был выделен небольшой узкий участок на земле.

Дополнительно вы можете проверить результат, воспользовавшись онлайн-калькулятором для расчета заземления!

Заземляющий проводник соединяет с электрическим щитом сам контур конструкции. Ниже приведены схемы:

При проведении расчетов заземления важно обеспечить точность, чтобы не допустить ухудшения электробезопасности. Чтобы не допустить ошибки в расчетах, вы можете воспользоваться специальными программами для расчета заземления в интернете, с помощью которых можно точно и быстро рассчитать нужные значения!

На видео ниже наглядно демонстрируется пример расчетных работ в программе Электрик:

Вот по такой методике производится расчет заземления для частного дома. Надеемся, предоставленные формулы, таблицы и схемы помогли вам самостоятельно справиться с работой!

Наверняка вам будет интересно:

• Схема электрического отопления дома
• Как сделать молниеотвод своими руками
• Что такое система уравнивания потенциалов

Как рассчитать и подключить контур заземления частного дома своими руками

Безопасная работа электропроводки частного дома во многом зависит от наличия контура заземления – он способствует отведению блуждающих токов и защищает все домашние электроприборы от статического напряжения. Кроме того, отвечает за безопасность человека и защищает его от поражения электрическим током. Контур заземления частного дома, хотя и является сложной системой, требующей проведения специальных расчетов, все же в исполнении он представляет собой довольно простую конструкцию, изготовить которую самостоятельно не представляет никакого труда. Предлагаем вместе с сайтом stroisovety.org подробно изучить устройство и принципы самостоятельного монтажа контура заземления.

Контур заземления частного дома фото

Как рассчитать контур заземления

Расчет заземляющего контура необходим для того, чтобы правильно определить его сопротивление и форму, на которые влияют несколько факторов – это размеры и количество заземляющих электродов, расстояние между ними и электропроводность грунта. Именно эти факторы необходимо взять в учет при расчете контура заземления.

Начнем по порядку, и для начала определимся, для какого материала необходимо производить расчет. Монтаж контура заземления может выполняться из разного материала, но в основном это:

• металлический уголок;
• труба;
• арматура.

Монтаж контура заземления своими руками фото

Чтобы эти изделия служили на благо вашей безопасности как можно дольше, к их сечению выдвигают некоторые требования.

• Труба – вне зависимости от диаметра, она должна иметь толщину стенок не менее 3,5мм.
• Уголок – опять же, не зависимо от ширины полок, толщина металла не должна быть меньше 4мм.
• Арматура или круглый прокат должен быть диаметром не менее 16мм.
• Размеры полосы, служащей для связки заземляющих электродов, должны составлять 4х12мм.

При всем этом используемом материале длина заземляющих электродов составляет 1,5-2м.

Расчет контура заземления

Сопротивление контура заземления рассчитывается отдельно для каждого элемента системы, после чего суммируется. Как правило, расчетные данные значительно отличаются от фактических. Это связанно с тем, что в зависимости от глубины, удельное сопротивление уменьшается.

Рассчитать сопротивление заземляющего контура можно по формуле R= R1/ Kи*N,

в данном случае R1 – это сопротивление одного электрода, Ки – коэффициент использования, характеризующий нагрузку электрической цепи, и N – количество заземляющих электродов.

Расчет контура заземления нужен для того, чтобы определить количество необходимых электродов. Ленивым людям все расчеты можно осуществить с помощью компьютерной программы «Электрик v.

6.6».

Как сделать контур заземления своими руками

Как монтировать контур заземления своими руками

Определив количество необходимых электродов, можно приступать к монтажу заземления. Следует понимать, что установить эти электроды можно разными способами – линейным или в виде какой-либо фигуры. Наиболее распространенная схема контура заземления – это треугольник, но здесь необходимо учитывать возможности пространства приусадебного участка. Если места хватает, то лучше расположить электроды квадратом или треугольником, если нет, то придется разместить их в линию. По большому счету это не очень важно.

Траншея для контура заземления частного дома фото

Итак, копаем траншею в виде необходимой формы на глубину 0,7м и забиваем вертикальные электроды. Расстояние между электродами примерно должно равняться их длине – если монтировать замеляющий контур в виде треугольника или квадрата, то эта величина должна характеризовать длину их граней. Забивать электроды необходимо так, чтобы в канаве они выступали на высоту 0,2м.

Ну а дальше все просто – вооружаемся сварочным аппаратом и стальной полосой. Задача заключается в том, чтобы соединить между собой все имеющиеся электроды. Здесь выдвигаются повышенные требования к сварке. Полосы и электрод необходимо сварить сплошным швом во всех возможных местах, а чтобы свести на нет процесс коррозии металла, выступающие электроды и полосу нужно покрыть слоем грунтовки.

Прежде чем закапывать получившуюся конструкцию, устройство контура заземления необходимо подключить к домашней электропроводке. Для этого также понадобится прокопать траншею и провести металлическую полосу вплоть до распределительного щитка, где и выполняется его непосредственное подключение.

Контур заземления своими руками

Проверка контура заземления частного дома

Но и это еще не все – чтобы избежать лишней земельной работы, нужно выполнить проверку контура заземления. По большому счету, проверку контура и замеры его сопротивления должны проводить соответствующие организации, на что выдавать определенный сертификат соответствия. Но в случае самостоятельного контроля воспользуйтесь прибором под названием «клещи» – с его помощью можно провести вычисления, не прибегая к разрывам цепи и использованию сложной устаревшей техники с множеством электродов.

Проверка контура заземления частного дома

Пользоваться таким прибором не сложно – устанавливаете переключатель в режим измерения сопротивления, замыкаете клещи вокруг стальной полосы заземления, после чего прибор выдает показания, которое согласно всем нормам не должно превышать 4Ом.

Только после такой проверки на соответствие нормам сделанный своими руками контур заземления можно закапывать. Не забудьте качественно уплотнить грунт. Проливать водой его не стоит – просто по мере подсыпания земли ее нужно хорошенько утрамбовывать. Со временем почва даст усадку и при необходимости можно будет выполнить дополнительную подсыпку.

Когда можно закапывать контур заземления частного дома

Подключение контура заземления к распределительному щитку своими руками

Задаваясь вопросом, как сделать контур заземления, нельзя упускать из виду процесс его подключения к внутренней цепи электропитания. Это соединение должно быть надежным и долговечным. Как правило, стальную полосу, идущую от контура, связывают со щитком медной жилой сечением не менее 6 квадратов. К полосе кабель подключается с помощью болта, оснащенного гайкой и двумя шайбами, а к щитку – специальной шиной с клеммами, к которой и подключаются отдельные ветви заземляющих проводов внутренней электропроводки дома.

Подключение контура заземления к распределительному щитку

Теперь вы знаете, как делается контур заземления частного дома и, вооруженные теорией, можете приступать к практике. Главное помните, что все должно делаться как можно качественнее, а соединения выполняться самым надежным способом.

Автор статьи Юрий Пановский

Расчет заземления частного дома: формулы, схемы, видео

Для обеспечения частного дома необходимыми конструкциями электробезопасности используется такой важный элемент, как защитное заземление. Это необходимо для того, чтобы отводить электрический ток в землю через систему заземления, состоящую из горизонтальных и вертикальных электродов. В этой статье мы расскажем, как выполнить расчет заземления для частного дома, приведя все необходимые формулы.

• Что важно знать
• Метод расчета

Что важно знать

Заземление дома необходимо для того, чтобы снизить контактное напряжение до неопасного показателя. Благодаря ему потенциал направляется в землю и защищает человека от поражения электрическим током. В ПУЭ (гл. 1.7, п. 1.7.62.) указано, что частный дом должен иметь сопротивление растекания при трехфазном питании 4 и 8 Ом (первое значение на 380 В, второе – 220 В), а с однофазным – 2 и 4 Ом.

Количество заземлителей должно быть выбрано таким образом, чтобы обеспечить нормативное сопротивление растеканию электрического тока. Чем меньше сопротивление – тем лучше, что обеспечивает эффективность заземляющего устройства при выполнении функций защиты от действия электрического тока.

Электроды изготавливаются из меди, оцинкованной и черной стали. Профили сечения показаны на рисунке ниже:

Метод расчета

Расчет основан на используемом типе заземления. В формуле указано количество используемых заземлителей, их длина и толщина. Также все зависит от параметров грунта, который окружает частный дом.

Существует несколько вариантов установки заземлителей. Это такие методы, как:

1. Вертикальный. Делятся на два подвида: тот, что устанавливается у поверхности, и тот, что монтируется с углублением (желательно 70 см).
2. Горизонтальный. Делят на два подвида: с установкой на поверхность почвы и в траншею (желательно 50 – 70 см).

Заземление включает горизонтальные и вертикальные стержни, которые рассчитываются отдельно. В зависимости от длины стержня берется расстояние между ними, то есть размер а должен быть кратен размеру L. Пример: а = 1xL; а = 2xL.

Формула расчета одиночного вертикального стержня, не заглубленного в грунт, следующая:

Где:

• р – удельное сопротивление грунта;
• l — длина заземлителя;
• D – диаметр электрода.

Примечание: если грунт имеет угловой профиль шириной b , то d = 0,95 b .

Расчет заземлителя, который монтируется с углублением в землю на 70 см (h = 0,7 м), проводят по следующей формуле:

Горизонтальный заземлитель на поверхности рассчитывается по формуле:

Примечание: формула приведена для прямоугольного и трубного профиля с шириной полки б 5 4 9051 , для полосы 4 9055 учитывать 9005 0051 нужно дано d = 0,5 b .

Расчет электрода, который располагается в траншее 70 см (h = 0,7 м), производится по следующей формуле:

Для полосы шириной b необходимо учитывать d = 0,5 b.

Расчет полного сопротивления заземлителя осуществляется по формуле:

Где:

• n – количество вертикальных заземлителей;
• Rв и Rг – сопротивление заземляющих элементов;
• нв – коэффициент использования заземлителей.

Этот коэффициент взят из таблицы:

Используя метод коэффициента использования, можно определить, какое влияние оказывают друг на друга токи растекания от заземляющих проводников при их различном расположении. Например, если они соединены параллельно, то токи растекания электродов оказывают взаимное влияние на каждый элемент. Поэтому при минимальном расстоянии между элементами сопротивление заземленной цепи будет значительно больше.

Заземление осуществляется в соответствии с несколькими схемами электродов. Самой распространенной является схема в виде треугольника. Но это не обязательная конфигурация электродов. Также их можно размещать в одну линию или последовательно по контуру. Этот вариант удобен, когда для оборудования системы выделили небольшой узкий участок на земле.

Дополнительно можно проверить результат с помощью онлайн-калькулятора заземления!

Заземляющий провод соединяет саму цепь с электрощитом. Ниже приведены схемы:

При проведении расчетов заземления важно обеспечить точность во избежание ухудшения электробезопасности. Чтобы не допустить ошибок в расчетах, вы можете воспользоваться специальной программой для расчета заземления в Интернете, с помощью которой вы сможете точно и быстро рассчитать нужные значения!

На видео ниже продемонстрирован пример расчетных работ в программе Электрик:

Вот по этой методике выполняется расчет заземления для частного дома. Надеемся, что предоставленные формулы, таблицы и схемы помогли вам справиться с работой самостоятельно!

Наверняка вас заинтересует:

• Схема электрического отопления дома
• Как сделать громоотвод своими руками
• Что такое система уравнивания потенциалов

Опубликовано: 04.11.2016 Обновлено: 30.08.2019 Пока без коментариев

Заземление в частном доме

Метки: ЗАНДЗ рекомендации для физических лиц для установщика частный дом монтаж заземление

Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.

Преимущества

Основной элемент любого заземляющего устройства – заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.
Система заземлителей ZANDZ, входящая в состав комплекта «Заземление в частном доме» – это индивидуальный сборный глубинный заземлитель, состоящий из четырех 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения по применению

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

	ЗЗ-6
Вес:	12 кг
Длина:	155 см
Ширина:	25 см
Высота:	7 см



Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка – можно найти комплекты и элементы заземления “вживую”.

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

4 шт.

Основание комплекта – шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

	ЗЗ-6-1
Диаметр стержня:	17 мм
Длина:	1,51 м
Вес:	2,75 кг

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

---

Приводная головка для монтажа с помощью кувалды

1 шт.

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

	ЗЗ-6-4
Вес:	0,12 кг
Длина:	70 мм
Диаметр:	16 мм



---

Зажим для соединения проводника,

1 шт.

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем – проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки – для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

	ЗЗ-6-5
Вес:	0,358 кг
Длина:	80 мм
Ширина:	80 мм
Высота:	30 мм

Дополнительные материалы

Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины – для подключения навесного заземлителя к электрощиту.

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

Перед монтажом

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю. Лучшим местом является положение в радиусе 0,5 метра от электрощита, чтобы добиться наименьшей длины проводника. Максимальное расстояние от электрощита не ограничено.
При размещении системы заземлителей СНАРУЖИ дома необходимо учитывать, что заземлитель должен быть проложен на глубину 0,5 – 0,7 метра в предварительно вырытом канале. Эта мера является обязательной и необходимой для защиты проводника от повреждений в процессе эксплуатации и минимизации погодного/сезонного влияния, что увеличивает срок его службы.
В этом же канале установлен переключатель системы заземляющих электродов. Ввод заземлителя через стену осуществляется внутри стальной трубы.
Необходимые материалы:

• Комплект ZZ-6 “Заземление в частном доме”
Провод/кабель медный
• сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 – 0,7 метра в месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций “Порядок монтажа…”.
3. Поместите заземляющий проводник в канал
4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 – 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острой кромкой в ​​установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см от земли. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установить зажим для присоединения заземляющего проводника, а присоединив проводник, затянуть винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

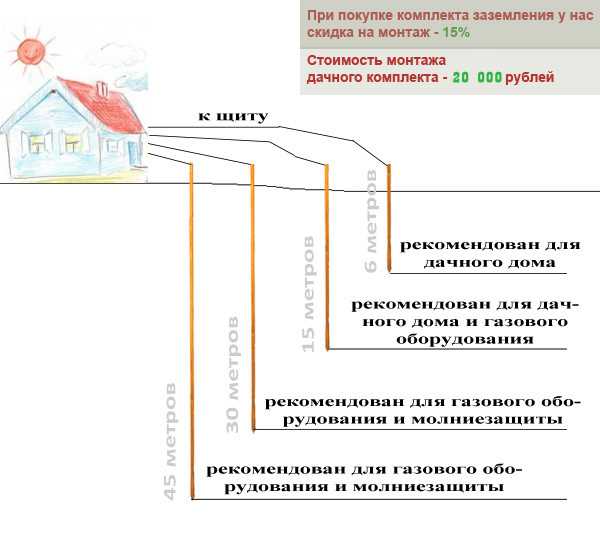

Пример монтажа заземления в частном доме

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта “Заземление в частном доме” ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Грунт	Сопротивление заземления, Ом
Влажная глина	4
Суглинок влажный	6
Глина	12
Суглинок	18

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если заземление используется для подключения газового котла/газопровода:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице “Заземление газового котла/газопровода”.

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы главного уравнивания потенциалов на вводном объекте»;
№
• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;
№
• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;
• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 “О заземлителях и грозозащитах” (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) гласит:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее – в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.

2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) на отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.

3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.

4. Использование системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.


Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Применение заземления без защитных устройств (например, УЗО) – ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) – не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, присоединяемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций, входящие на объект: горячего и холодного водоснабжения, канализации, отопления, газа и т.д.
5. металлические части каркаса здания
6. Металлические детали систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на присоединение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;

Сертификат

Сертификат соответствия РОСС RU.
