Как размагнитить телевизор в домашних условиях

Многие владельцы устаревших моделей телевизоров задаются вопросом: как можно размагнитить телевизор в домашних условиях? Люди сталкиваются с этой проблемой, когда аппарат начинает работать неисправно, показывая искаженную картинку. Такая проблема присуща большинству устройствам с электронно-лучевой трубкой и носит название «намагничивание».

Почему это происходит

Основной причиной, по которой происходит намагничивание кинескопа, является длительное нахождение электронных приборов в непосредственной близости от него. В современных домах такая ситуация не редкость: микроволновые печи, компьютеры и телефоны присутствуют практически в каждой квартире. Нередка ситуация, когда телевизор ставят на микроволновку, не задумываясь о том, а можно ли это делать? Если ваш аппарат пострадал от регулярного пребывания в электромагнитном поле – не спешите нести его в мастерскую. Вам под силу решить проблему самостоятельно.

В зависимости от того, насколько сильно намагнитился ваш телевизор, вы сможете починить его с помощью одного из двух вариантов:

• привести в действие встроенную защиту от намагничивания;
• использовать прибор под названием дроссель.

Важно: для размагничивания кинескопа никогда не используйте постоянный магнит.

Как диагностировать намагниченность кинескопа

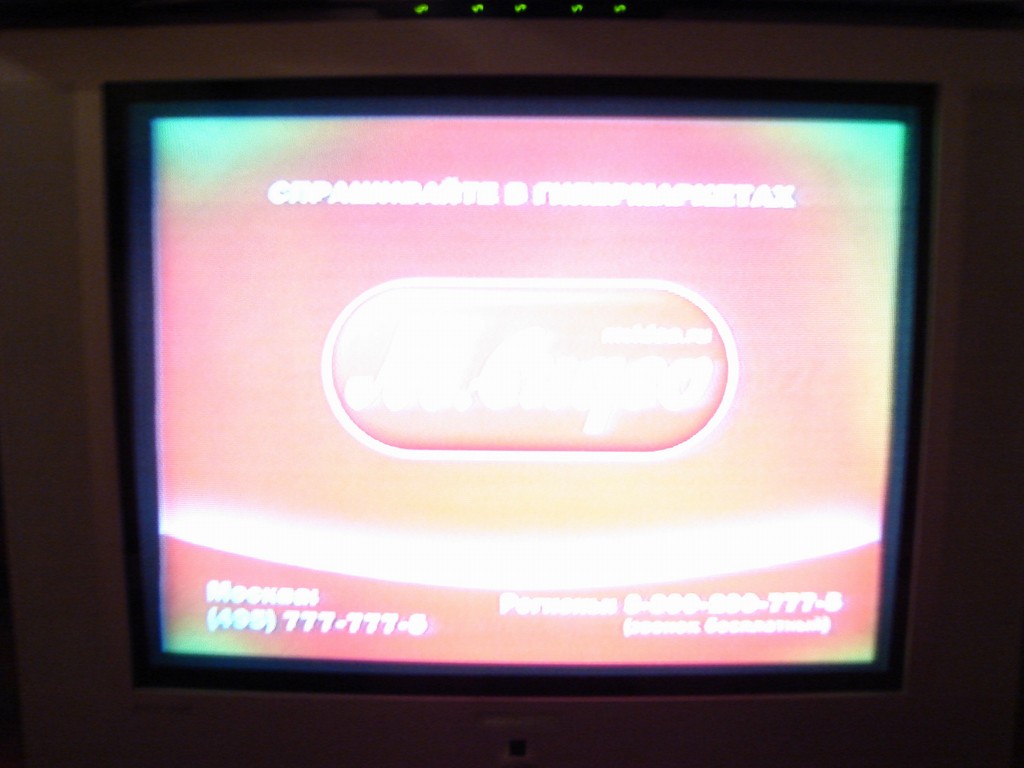

Намагничивание ЭЛТ вызывает искажение изображения на экране телевизора. Но искажение картинки возможно не только из-за наличия намагниченности экрана. Предварительно необходимо уточнить причину.

Кинескопные телевизоры большинства известных производителей (Philips, LG, Sony, Samsung и т.д.) проверяют на эффект намагниченности маски посредством опции настроек «Синий экран». Порядок диагностики следующий:

• перед проведением проверки следует отсоединить внешнюю антенну;
• включить ТВ-приемник и через меню настроек запустить режим «Синий экран».

Для проверки намагниченности следует активировать в настройках «Синий экран»

Проявление на синем экране разноцветных разводов и пятен свидетельствует о намагниченности кинескопа.

Активируем встроенную защиту

Каждый ЭЛТ телевизор имеет в своем арсенале встроенную защиту от намагничивания экрана – так называемую петлю размагничивания. Чтобы привести ее в действие, достаточно выключить аппарат на некоторое время и дать петле сделать свое дело.

Необходимо знать, что эта петля начинает работу только тогда, когда прибор отключен от сети питания. Все дело в том, что при включённом питании напряжение на позистор поступает непрерывно, и он не может ограничить подачу энергии на петлю размагничивания. В этом случае система размагничивания остается неактивной. Специалисты рекомендуют периодически отключать телевизор от электрической сети, чтобы предотвратить возможные проблемы с кинескопом.

Замена вышедшего из строя позистора

Не всегда выключение аппарата на 10-15 минут помогает избавиться от проблемы. Исправить ситуацию, вызванную сильным намагничиванием экрана ЭЛТ, можно двумя способами:

• замена вышедшего из строя позистора — электронного компонента в схеме штатной петли размагничивания;
• размагничивание при помощи дросселя.

Причиной намагничивания экрана часто выступает неисправно работающий позистор. Исправляется ситуация заменой вышедшего из строя электронного компонента схемы. Приобретается подходящая по сопротивлению деталь в радиомагазине. При умении читать электронную схему и навыках работы с паяльником извлечь отработавший позистор и на его место впаять новый элемент не займет много времени.

Возможная причина неисправности — вышедший из строя позистор

Если исправный позистор по какой-то причине не удается найти, то для временного решения проблемы достаточно выпаять неисправный элемент. Трансляция картинки восстановится без искажения цветов на некоторое время. После чего проблема проявится вновь.

После замены позистора следует несколько раз включать и выключать телевизор с интервалами в 15-20 минут. Во время отключения подачи тока позистор остывает, его сопротивление уменьшается, тем самым активируется работа петли размагничивания. Для полного исчезновения цветовых пятен на экране требуется провести 5-7 циклов включения/отключения прибора.

Если встроенный механизм не справляется с полным устранением искажения изображений, то размагнитить экран ЭЛТ можно при помощи дросселя.

Размагничивание при помощи дросселя

Для проведения процедуры рекомендуется заводской прибор, как вариант, подойдет самодельная катушка индуктивности.

Заводской дроссель для размагничивания кинескопа

Действовать нужно в следующем порядке.

1. Отключить и убрать находящиеся поблизости к телевизору электроприборы.
2. Включить телевизор, дать поработать 10 минут для прогрева.
3. На расстоянии 2 метров установить дроссель параллельно экрану и включить.
4. Медленно приближать прибор к ТВ-экрану, совершая им круговые движения, постепенно уменьшая диаметр вращения.
5. Непосредственно у телевизора нужно очертить дросселем по периметру экрана несколько раз в течение 3-5 секунд.
6. Продолжая очерчивать круги, следует отдалиться от телевизора на прежнее место.
7. Развернуть катушку перпендикулярно ТВ-экрану и выключить прибор.

Процесс необходимо проводить очень быстро (15-20 секунд) во избежание перегрева  дросселя, не отвлекаясь на издаваемые телевизором звуки и искажения цветов.

Важно! Описанный способ устранения проблемы подходит только для телевизоров с электронно-лучевой трубкой. Устранить пятна на ЖК-телевизорах дросселем не получится, так как причины их возникновения совершенно иные.

Как сделать дроссель в домашних условиях

Собрать электрический магнит в домашних условиях можно, используя электрический провод с вилкой, железную дугу и обмотку.

Самодельный дроссель

Возьмите железную дугу и подключите ее к электрической сети путем соединения с проводом 220В. Заизолируйте полученное устройство и включите его в сеть электропитания. Последовательность действий ничем не отличается от процесса размагничивания специальным дросселем.

Если вы точно следовали инструкциям в статье, но ваш прибор для просмотра телевизионных каналов до сих пор показывает некачественное изображения или не показывает его вовсе, возможная причина – сдвиг теневой маски кинескопа. Эта неисправность не поддается ремонту, и единственное решение проблемы – покупка нового кинескопа или телевизора. Сейчас на рынке представлено множество моделей, и чтобы не ошибиться при покупке, необходимо знать параметры выбора телевизора. Оптимальным решением будет выбор современного телевизора со Смарт ТВ, работающего на технологии LED.

Цифровое телевидение Как размагнитить экран телевизора

У кинескопных телевизоров есть одна особенность. Со временем, экран телевизора может намагнититься и начать искажать цветовую гамму. Также, при намагничивании характерно появление темных пятен на экране. Это может произойти из-за не правильной эксплуатации телевизора, либо случайному подношению электрических приборов к телевизору. Чтобы уберечься от таких казусов, соблюдайте правила установки кинескопного телевизора у себя дома. Не ставьте его близко у другим бытовым приборам, не пользуйтесь другой техникой вблизи телевизора.

Если телевизор все таки намагнитился, то не спешите вызывать мастера. Его можно попробовать размагнитить самому

Как размагнитить экран телевизора

• Первый способ самый легкий — телевизоры оснащены автоматической системой размагничивания. Чтобы размагнитить экран телевизора, просто выключите его из сети на 20-30 минут и включите. Если картинка стала лучше, то повторите данную манипуляцию несколько раз.
• Если первый вариант не помог, то не расстраивайтесь. Можно размагнитить экран телевизора с помощью дросселя для размагничивания кинескопа.

Принцип работы дросселя для размагничивания кинескопа — это плавно исчезающее переменное магнитное поле. При работе с дросселем, нельзя делать никаких резких движений, это может привести к повторному намагничиванию экрана телевизора.

Как сделать дроссель для размагничивания экрана телевизора

Элементарны дроссель для размагничивания экрана телевизора можно сделать из подручных средств. Для этого понадобится оправка, провод ПЭЛ-2, изолента, кнопка включения/выключения и провод 220В.

Берем оправку 100 мм, обматываем ее проводом ПЭЛ-2 (900 витков) диаметром 0,15 мм, изолируем все это и подключаем кнопку включения/выключения с проводом 220В. Устройство для размагничивания экрана телевизора готово.

Включаем телевизор заранее на 10-15 минут, подключаем дроссель на расстоянии 2-ух метров. Начинаем делать большие круговые движения, медленно подходя к телевизору. При приближении к телевизору уменьшайте радиус вращения. Затем, также медленно отойдите на исходную точку. На всю процедуру отведите себе 40 секунд, не дайте перегреться дросселю.

Дроссели для размагничивания экрана телевизора также можно сделать из катушки магнитного пускателя или из дросселя от старой лампы дневного света. В первом случае, просто подключите катушку к сети и аналогично самодельному дросселю проделайте операцию по размагничиванию экрана телевизора.
С дросселем от лампы дневного света поступите так — снимите с него металлический кожух, оставьте обмотку и внутренний сердечник. К обмотке припаиваем силовой провод с вилкой 220В и обматываем конструкцию изолентой. Мы получили электромагнит с большим полем рассеивания.

Удачи в размагничивании экрана телевизора.
Фото взято с сайта телемастерская.рф

4.3

/ 5 ( 10 голосов )

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 16 Мар 2015 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=9175

Как размагнитить экран телевизора в домашних условиях: причины появления намагничивания экрана.

Несмотря на наличие огромного выбора современных LSD и плазменных экранов, есть люди, которые всё ещё пользуются старыми телевизорами и мониторами с электронно-лучевой трубкой. И очень часто они сталкиваются с различными неполадками. Одна из них — это появление на экране различных разноцветных и тёмных пятен. Вызывается такая проблема намагничиванием экрана. И многие начинают думать, что телевизор или монитор полностью вышел из строя. Однако, эта довольно легко решаемая проблема. Необходимо всего лишь размагнитить теневую маску кинескопа.

Содержание статьи

Причины появления намагничивания экрана

Теневая маска является конструктивным элементом электронно-лучевой трубки.

ВНИМАНИЕ! Маска отвечает за проекцию красного, синего и зелёного электронных цветов на люминофон ЭЛТ.

Чтобы избежать намагничивания кинескопа, телевизоры и мониторы оснащаются позистором и катушкой размагничивания. Работают они только при выключенном приборе. Если произошло намагничивание кинескопа, это не всегда значит, что позистор или катушка вышли из строя.

Причин для появления такой проблемы может быть несколько — как внешних, так и внутренних.

К ним относятся:

1. Выход из строя одного или нескольких элементов установленной системы размагничивания. Такая причина является самой часто встречающейся.
2. Частое включение и выключение телевизора с минимальным интервалом времени.
3. Находящиеся на небольшом расстоянии электронных приборов, которые создают электромагнитное поле. Это могут быть, сотовые телефоны, акустическая система, радиоприёмники и другие бытовые приборы.

Штатная петля размагничивания из строя выходит крайне редко. Обычно именно позистор является причиной появления неисправности. Поломка данного элемента очень часто возникает из-за неправильной эксплуатации приборов. Выключение телевизора не с помощью специальной кнопки на пульте, а выдёргивание вилки из сети, вызывает кратковременный скачок тока большой величины. Из-за такого шока позисторы выходят из строя. Случается и обратная ситуация, когда приборы вообще не отключаются от сети 220, что приводит к их постепенному намагничиванию и появлению цветовых искажений на кинескопе.

При возникновении такой проблемы не стоит сразу обращаться в мастерскую, так как справиться с ней можно самостоятельно в домашних условиях.

Как размагнитить телевизор в домашних условиях

Существует два способа справиться с намагниченным кинескопом:

1. Если область искажения небольшая, то справиться может помочь штатная система. Прибор необходимо выключить примерно на 30. Если искажений стало меньше, то процедуру необходимо провести несколько раз, пока они не пропадут полностью.
2. Второй способ — воспользоваться специальным дросселем. Сейчас его достаточно проблематично найти даже в магазинах. Однако, сделать его самостоятельно нетрудно.

Как сделать дроссель для размагничивания кинескопов? Для этого необходимо следующее:

• оправка;
• шнур ПЭЛ — 2;
• изолирующая лента;
• любая кнопка;
• шнур для сети 220 В.

На оправку наматывается шнур, нужно сделать около 850 оборотов. После чего его необходимо заизолировать с помощью ленты. На получившейся конструкции закрепляется кнопка выключения-выключения и подводится шнур питания.

Этапы размагничивания:

1. Нагреваем кинескоп телевизора в течение непродолжительного времени.
2. Подаём питание на прибор для размагничивания. С расстояния не менее двух метров до экрана начинаем совершать широкие вращательные движения.
3. Постепенно подходим к кинескопу, понемногу делая радиус вращения меньше.
4. После того как дроссель окажется в непосредственной близости от кинескопа, искажения усилятся. Пугаться не нужно.
5. Не прекращая круговых движений, также медленно необходимо отойти обратно и выключить прибор.
6. Если искажения сразу не пропали, процедуру следует повторить.

Дроссель нельзя держать во включённом состоянии продолжительное время. Это приводит к его нагреву. Всю процедуру необходимо проводить достаточно быстро. Занимать это должно примерно 30 секунд.

ВАЖНО! Категорически запрещено использовать магнит постоянного действия!

Случается, что оба эти варианта не помогают. Это означает, что из строя вышел позистор, который необходимо заменить на аналогичный.

Чтобы избежать повторного намагничивания, следует помнить о том, что телевизор необходимо правильно выключать и давать ему отдохнуть некоторое время.

Подпишитесь на наши Социальные сети

Как размагнитить экран телевизора?

Ваш вопрос:

Как размагнитить экран телевизора?

Ответ мастера:

Иногда, на экране цветного кинескопного телевизора возникают неожиданные искажения цветов. Происходит это по причине намагничивания маски. Устранить эту проблему можно при помощи процедуры размагничивания.

Отключите ваш телевизор от питания, подождите, пока остынет позистор в цепи с петлей размагничивания. Для этого может потребоваться около получаса. Далее снова включите телевизор. Размагничивание произойдет автоматически. Если это не помогло, следует повторить процедуру еще несколько раз. Обычно в мониторе имеется реле. Оно отключает позистор, а также катушку от питания после осуществления размагничивания. По этой причине монитор остывает, даже если монитор включен.

Если необходимо вновь размагнитить кинескоп, вполне достаточно выбора в меню вашего монитора пункта Degauss. Повторная процедура размагничивания маски трубки возможна только спустя полчаса. Если кинескоп настолько сильно намагничен, что при помощи встроенной петли размагнитить его не удается, следует используовать размагничивающий внешний дроссель. Его можно на время взять в телеателье. Из комнаты следует убрать билеты, имеющие магнитную полосу, дисконтные и банковские карты, видео- и аудиокассеты, дискеты – все то, что может размагнититься вместе с монитором или телевизором. Включите монитор или телевизор, положите дроссель на расстоянии нескольких метров от него, также его включите.

Легко перемещая дроссель в разные стороны, не спеша подносите его в сторону аппарата, на нем начнут возникать значительные искажения цвета. Также медленно отнесите дроссель обратно, лишь на расстоянии нескольких метров от аппарата выключите. После процедуры искажения цвета исчезнут. Если этого не случилось, повторите процедуру еще несколько раз. Недопустимо держать дроссель включенным в течение долгого времени, так как следует исключать его возможный нагрев. Если размагничивание при помощи внешнего дросселя не привело результату, в вашем аппарате нарушилось сведение лучей. Регулировку в таком случае доверьте специалисту. Это связано как с наличием у телевизора или монитора высоких напряжений, так и с высокой сложностью процедуры.

История №218416 Как мой батя телевизор побрил Дело было лет 15 назад, когда…

Как мой батя телевизор побрил

Дело было лет 15 назад, когда деревья и цены были маленькими.
Был у нас в семье телевизор – цветной, ламповый, сейчас это большая
редкость, а тогда дефицит.
И были у него недостатки, по нашим временам смешные, а тогда серьезные,
а один из них – намагничивался кинескоп, т. е. “шел” пятнами красивыми
неестественного свечения, что по пьяни очень красиво, а так не очень.
Можно было отвезти этот “гроб” (килограмм 50, корпус из натуральной
фанеры, на это денег и материалов не жалели, не то что на эл. лампы и
первые советские микросхемы) в мастерскую, но это далеко, а машин тогда
как-то не особо было, да и в мастерской могли послать искать наше
социалистическое счастье вместо прямой обязанности взять в ремонт чудо
советской радиоэлектронной промышленности с извинениями за неудобства.
Тогда мой батя посоветовался с мужиками, благо, еще Тургенев заметил,
что народ у нас мудрый, и те из опыта подсказали, что по кинескопу
(работающему), надо провести несколько раз каким-нибудь электрическим
(тоже работающим) предметом – феном, утюгом (шутка) или чем-нибудь еще,
на что фантазии хватит.
Батя, подумав, выбрал электробритву “Харьков”, которые тогда только
входили в моду, и которая была ему благополучно подарена матушкой.
И вот картина (я-то, по малости лет, этого всего не знал)
Захожу домой, слышу звук работающей бритвы, и, ни о чем не подозревая
(хотя и слегка удивлен, что батя бреется в комнате, а не в ванной),
захожу в ту самую комнату.
Застываю на пороге, глядя, как отец бреет телевизор. Тот лишь слегка
глянул на меня, продолжая свое занятие.
Я как-то озадачен – вроде отец в сознании, а вроде нет.
Вызывать дурку я бы, конечно, не стал (кто бы меня послушал, да и отец
все-таки), но смущение меня большое взяло.
Благо, мать следом зашла, я к ней
– “Папка сбрендил!!!”
– “Где? “
– “В зале! “

Когда все прояснилось, смеялись всей семьей, но почему-то отец перед
очередным размагничиванием или заранее нас предупреждал, или пользовался
миксером.

СП

Самодельная петля размагничивания | Мастер Винтик. Всё своими руками!

Бывает намагниченный инструмент нужен, например с намагниченной отвёртки не будет падать винтик, но например, с намагниченным напильником, плоскогубцами, сверлом работать неудобно.

Также бывает необходимость в размагничивании ЭЛТ телевизора или монитора.

Если Ваш ТВ или монитор покрылся разноцветными пятнами — Вы можете это сами без особого труда исправить.

Вот так выглядит размагниченный кинескоп.

В телевизорах и мониторах есть встроенная схема размагничивания, но бывает это из-за неисправности этой схемы или в случае поднесения сильного магнита, например АС (акустических колонок).

У некоторых моделей ЭЛТ мониторов в меню есть пункт — Degauss. Он тоже помогает размагнитить кинескоп.

Для размагничивания кинескопа нужно устройство размагничивания или как, в нашем случае —  петля размагничивания. Самый простой и быстрый способ — это взять штатную петлю размагничивания со старого негодного телевизора, свернуть её несколько раз в бублик меньшего диаметра и размагнитить кинескоп.

Годятся петли со старых ламповых, УПИМЦТ, 3УСЦТ цветных телевизоров. На телевизорах 3УСЦТ применялось 2 петли соединённых последовательно — их тоже можно использовать. В черно-белых и LCD телевизорах их нет.

Как сделать петлю размагничивания?

Разбираем старый телевизор.

На кинескопе находим вот такую петлю:

Далее восьмёркой складываем её вдвое.

Затем ещё раз восьмёркой вчетверо:

Затем припаиваем к ней электрический шнур с вилкой. Ниже фото петли, изготовленной из двух петель с телевизора 3УСЦТ, соединённых последовательно.

Потом можно обмотать полученную петлю изолентой или любым другим изоляционным материалом.

Получается примерно так:

Второй способ изготовления петли размагничивания своими руками.

Можно также петлю размагничивания намотать на кастрюле или ведре обмоточным проводом марки ПЭЛ, ПЭВ или подобным. Провод можно взять с трансформаторов, дросселей и др. катушек.

Мотается кольцо диаметром 30-35 см, провод диаметром 0,7-0,9 мм, 800 — 1000 витков.

Как пользоваться петлёй размагничивания?

1. Включаем петлю в розетку.
2. Круговыми плавными движениями начинаете водить петлёй как можно ближе к экрану. Примерно 3 — 5 кругов достаточно. Водить можно в любом направлении (по часовой или против часовой стрелки).
3. Затем постепенно отводите петлю на расстояние не менее 1,5 — 2 метра.
4. Ставите её поперёк по отношению к экрану ТВ (под 90º). Для меньшего влияния на ТВ.
5. Выключаете петлю.

Петля нагревается, поэтому долго включённой её держать нельзя. Для размагничивания кинескопа достаточно 5-7 сек., петля сильно нагреться не успевает.

Автор: Vintik

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

Популярность: 6 840 просм.

Как размагнитить экран/монитор — блог Мира Магнитов

Экран телевизора или монитор компьютера на основе ЭЛТ иногда намагничиваются в силу разных причин: долгой работы, длительного воздействия магнитного поля (к примеру, из-за близости мощного динамика) или по другим причинам. Из-за этого страдает качество изображения — картинка может искажаться, выглядеть неестественно. Это происходит из-за намагничивания металлической части трубки.

Искажение на экране ТВ

Поэтому и возникает вопрос, как размагнитить монитор или экран. Иногда устройства самостоятельно избавляются от ненужных им магнитных свойств. Для этого необходимо лишь включить и выключить электроприбор. Если это не помогло, то есть другой способ — на некоторых мониторах есть специальная кнопка — размагничивания. Она располагается неподалеку от клавиши «выключение». Нажав на нее, вы избавитесь от проблемы

Если такой простой способ размагничивания монитора не помогает, то можно пользоваться универсальными советами, которые помогут размагнитить экран телевизора, кинескоп или монитор.

1 способ

Используем паяльный пистолет — необходимо именно это устройство, а не обычный паяльник. Берем этот электроприбор, включаем его в сеть и направляем к центру экрана под углом в 90 градусов.

Паяльный пистолет

Сам монитор должен быть включенным. Из-за близости паяльного инструмента картинка на экране искажается. Чтобы увидеть это, включите заранее полноэкранное изображение в MS Paint, которое позволяет легко обнаружить любые изменения цветов и линий. Держим пистолет в течение нескольких секунд, предельно приблизив его к монитору, но не прикасаясь и не царапая стекло. Потом медленно проводите паяльным приспособлением по периметру устройства. Внимательно, чтобы не прикоснуться к нему! Завершить плавные движения нужно там же, где и начали. Потом медленно отведите пистолет на расстояние метра или чуть больше — до тех пор, пока изображение не выровняется.

2 способ

Понадобиться преобразователь — небольшое устройство, которое идет в комплекте некоторых детских игрушек или базовых станций для беспроводных телефонов. Это должно быть довольно массивное приспособление. Если оно легкое, то вряд ли поможет в размагничивании мониторов. Манипуляции те же, что и при воздействии паяльным пистолетом.

3 способ

Понадобится дрель и магнит. Последний зафиксируйте на сверле как можно прочнее. Для этого используется скотч или изоляционная лента.

Полученную конструкцию подносим к включенному экрану на расстояние 2-3 см. и активируем дрель. Затем медленно проводим вдоль монитора, размагничивая все его участки. По завершении процесса постепенно отводим инструмент от экрана, не выключая его. По мере удаления дрели картинка будет восстанавливаться. Если этот способ не помог, возможно, магнит был слишком слабый. Используйте более мощное изделие или скоростную дрель. Этот метод размагничивания экранов один из самых доступных и эффективных.

4 способ

Старый монитор или экран можно размагнитить с помощью нового, если у последнего есть функция размагничивания. Нужно лишь поднести оба устройства друг к другу и включить их. В результате оба размагнитятся!

Увлекаться размагничиванием мониторов не стоит — от частого воздействия магнитного поля они выходят из строя. Чтобы предотвратить повторное намагничивание этих устройств, рекомендуется удалить их от всех близких источников магнитного излучения. Например, отставить подальше колонки и прочие электроприборы, обладающие подобными свойствами.

Также для размагничивания мониторов можно использовать специальную петлю размагничивания или иные приспособления. О том, как их сделать своими руками, вы узнаете в нашем блоге.

SER FAQ: TVFAQ: Размагничивание (размагничивание) CRT

SER FAQ: TVFAQ: Размагничивание (размагничивание) CRT

NotTaR для телевизоров : размагничивание (размагничивание) ЭЛТ Copyright © 1994-2007, Сэмюэл М. Голдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало.2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org). << Цветные ЭЛТ - теневые маски .. | Индекс | Общие минусы размещения ТВ .. >>

Размагничивание (размагничивание) ЭЛТ

Размагничивание может потребоваться, если есть проблемы с чистотой цвета отображать. В редких случаях может наблюдаться геометрическое искажение. магнитными полями без проблем с цветом.ЭЛТ может получить намагниченный:

• , если телевизор или монитор перемещают или даже просто поворачивают.
• , если поблизости случился удар молнии. Мой друг у его дома случился удар молнии, который произвел все эффекты ЭМИ от ядерной бомбы.
• Если рядом с экраном был поднесен постоянный магнит (например, детский магнитные или мегаваттные стереодинамики).
• Если какое-либо электрическое или электронное оборудование с неэкранированным магнитные поля находятся в непосредственной близости от телевизора или монитора.

Размагничивание должно быть первым делом, когда возникают проблемы с чистотой цвета. обнаружены. Как указано ниже, сначала попробуйте внутренние схемы размагничивания Телевизор или монитор, несколько раз выключив и включив питание (включено на минуту, выключено не менее 20 минут, на минуту и ​​т. Д.) Если это не помогает или не помогает полностью вылечить проблему, тогда можно попробовать размагничивание вручную.

Примечание. На некоторых мониторах есть кнопка размагничивания, а на мониторах и телевизорах управляемый микропроцессором может автоматически размагничиваться при включении питания (но может требуется вытащить вилку, чтобы выполнить полный сброс) независимо от количества выключенного время.Однако повторное использование этих «функций» в быстрой последовательности может привести к перегреву катушки размагничивания или других компонентов. 20 минут Выкл. / 1 ​​мин. включения гарантирует безопасность. (Некоторые другие могут размагничивать при включении питания, если предыдущее размагничивание не было выполнено в течение некоторого заранее определенное количество времени – они отслеживают с помощью внутреннего таймера.)

Коммерческие CRT Degaussers можно приобрести у дистрибьюторов запчастей. как MCM Electronics и состоит из около сотни витков магнитного провода. в катушке диаметром 6-12 дюймов.Они включают сетевой шнур и переключатель мгновенного действия. Ты включите переключатель и поднесите катушку к лицо экрана. Затем вы медленно подтягиваете центр катушки к одному краю экрана и проведите по периметру лица экрана. Затем вернитесь к исходное положение катушки ровно относительно центра экран. Затем медленно уменьшите поле до нуля, отступив прямо вверх. через комнату, когда вы держите катушку. Когда вы находитесь дальше 5 футов прочь, вы можете отпустить линейный переключатель.

Ключевое слово здесь ** медленно **. Идите слишком быстро, и вы заморозите мгновенная интенсивность изменения магнитного поля переменного тока 50/60 Гц в железные компоненты ЭЛТ и может усугубить проблему.

ПРЕДУПРЕЖДЕНИЕ : Не пытайтесь размагничивать внутри или сзади устройства (рядом с ЭЛТ шейка. Это может размагнитить относительно слабую чистоту и сходимость. магниты, которые могут превратить простой ремонт в полнометражную феерию!

Это выглядит действительно круто, когда ЭЛТ работает.Дети будут полюбите цветовые эффекты (но затем надежно заблокируйте катушку размагничивания, чтобы они не пробуйте его на каждом телевизоре и мониторе в доме!).

Объемные ластики ленты, размагничиватели ленточных головок, трансформаторы с открытой рамой и “торец” сварочного паяльника может использоваться как размагничиватель ЭЛТ, но это займет немного больше времени. (Будьте осторожны, чтобы не поцарапать экран столкнуться с чем-нибудь острым. Для Веллера наконечник должен быть на месте магнитного поля.) Крайне важно, чтобы ЭЛТ работал, когда используя эти причудливые подходы, чтобы вы могли видеть, где еще примеси.Никогда не отпускайте выключатель питания, пока вам не исполнится 4-5 лет футов от экрана, иначе вам придется начинать заново.

Я никогда не слышал, чтобы что-либо было повреждено из-за чрезмерного ручного размагничивания пока вы не пытаетесь размагнитить ВНУТРИ или заднюю часть устройства – это возможно размагничивание коррекции геометрии, чистоты и статической конвекции магниты в процессе! Тем не менее, я бы порекомендовал сохранить действительно мощный объемные ластики-перевернутые-размагничиватели ленты в паре дюймов от ЭЛТ.

Другой альтернативой, которая, как известно, работает, является установка другого аналогичного поверните монитор лицом к лицу с подозреваемым монитором (будьте осторожны, чтобы не ударить или царапайте экраны!) и активируйте функцию размагничивания на рабочем монитор. Хотя это и не идеально, этого может быть достаточно для размагничивания сломанного один.

Если катушка размагничивания переменного тока или ее заменитель недоступны, я даже сделал размагничен с помощью постоянного магнита, но это не рекомендуется, так как это более скорее всего, сделает проблему хуже, чем лучше.Однако если на дисплее непригоден как есть, то использование небольшого магнита не причинит вреда. (Не используйте 20-фунтовый динамик или магнетронный магнит, так как вы можете порвать теневую маску вправо из ЭЛТ – ну хоть передернуть не подлежит ремонту. Что у меня в ум – это нечто столь же мощное, как магнит на холодильник.)

Держите поля размагничивания вдали от магнитных носителей. Это хорошая идея избегайте размагничивания в комнате с дискетами или резервными лентами. При удалении СМИ из комнаты не забудьте проверить ящики стола и руководства на предмет случайных дискеты тоже.

Маловероятно, что вы действительно можете повлиять на магнитные носители, но лучше безопаснее, чем сожалеть. Из перечисленных выше устройств только объемный ластик или сильный постоянный магнит, вероятно, окажет какое-либо влияние – и то только тогда, когда на очень близком расстоянии (прямой контакт с медиа-контейнером).

Все цветные ЭЛТ имеют встроенную катушку размагничивания, обернутую вокруг периметр лицевой панели ЭЛТ. Они активируются каждый раз при включении ЭЛТ. запитывается в холодном состоянии с помощью 3-контактного термистора или другого элемента управления схема.Вот почему часто предполагается, что проблемы с чистотой цвета может уйти «через несколько дней». Это не вопрос времени; это номер холодных электростанций, которые его вызывают. Требуется около 15 минут питания отключение для каждого цикла охлаждения. Эти встроенные катушки с тепловым Управление никогда не бывает таким эффективным, как внешние катушки.

Обратите внимание, что в то время как монохромные ЭЛТ, используемые в Ч / Б и проекционных телевизорах и моно внутри мониторов нет ничего, что могло бы намагничиваться, шасси или другое Части шкафа оборудования могут все еще нуждаться в размагничивании.Пока это не вероятно, от нормального использования или даже после перемещения или переориентации, мощный магнит (например, от большого динамика) может оставлять железо, сталь или другой детали из черных металлов с достаточным остаточным магнетизмом, чтобы вызвать заметную проблему.

См. Документ: ТВ и монитор с ЭЛТ (трубка изображения) Информация для дополнительного обсуждения инструментов размагничивания, техники, методы лечения сильного намагничивания от ударов молнии, и предостережения.

---

<< Цветные ЭЛТ - теневые маски.. | ToC | Общие минусы размещения ТВ .. >>

Как размагнитить традиционный компьютерный монитор с ЭЛТ

Вы когда-нибудь видели старый “ламповый” компьютерный монитор или телевизор с радужными цветовыми проблемами по краям? Это проблема, вызванная магнитными помехами, и ее легко решить, если размагнитить монитор .

Для размагнитить что-то означает удалить или, по крайней мере, резко уменьшить магнитное поле. Магнитные помехи были настолько распространены в ЭЛТ-дисплеях, что катушки размагничивания были встроены в эти типы экранов, чтобы время от времени устранять эти помехи.

У большинства людей больше нет этих старых «ламповых» мониторов, поэтому в наши дни это не обычная задача. Большие и недорогие современные плоские ЖК-экраны с высоким разрешением и работают совершенно иначе, не страдают от магнитных помех и не требуют размагничивания.

Существует множество причин, по которым на экране компьютера могут быть проблемы с цветом, но если у вас старый монитор в стиле ЭЛТ, особенно если обесцвечивание в основном происходит по краям, размагничивание, вероятно, исправит это и должно быть вашим первым шагом по устранению неполадок. .

Выполните следующие простые шаги, чтобы размагнитить экран компьютера:

Как размагничить компьютерный монитор

Размагничивание иногда дает громкий звук , протяжный звук и часто сопровождается коротким звуком щелчка . Вы даже можете «почувствовать» это, если держите руку на мониторе. Если вы не слышите эти звуки, возможно, монитор не размагничивается автоматически при включении.

1. Выключите, а затем снова включите монитор. Большинство ЭЛТ-мониторов при включении автоматически размагничиваются, поэтому сначала попробуйте это.
   1. Если обесцвечивание не улучшилось, переходите к следующему шагу.
2. Найдите кнопку размагничивания на передней панели монитора и нажмите ее. В редких случаях, когда монитор не размагничивается автоматически, вы можете попробовать выполнить этот шаг вручную.
   1. Кнопка размагничивания, скорее всего, будет сопровождаться изображением, похожим на подкову, представляющую эту классическую форму «подковообразного магнита».Некоторые кнопки размагничивания на самом деле – это в виде подковы (по сравнению со стандартной круглой кнопкой).
   2. Нет, кнопка размагничивания? Давай попробуем …
3. Одновременно нажмите кнопки яркости , и контрастности , . Некоторые производители мониторов решили отказаться от специальной кнопки для этого метода одновременного нажатия кнопок.
   1. Все еще не повезло? Некоторые мониторы скрывают эту функцию еще глубже.
4. Иногда, особенно с «новейшими» ЭЛТ-мониторами (мы знаем, забавно использовать эти слова вместе), опция размагничивания будет похоронена внутри опций экранного меню.
   1. Прокрутите эти параметры и найдите параметр размагничивания, который вы выберете любой кнопкой выбора, которую вы использовали для «ввода» других команд / параметров в экранное меню монитора.

Если у вас возникли проблемы с поиском опции размагничивания, обратитесь к руководству по эксплуатации монитора для получения дополнительной информации. См. Раздел «Как найти информацию о технической поддержке», если вы не можете найти свое руководство и не знаете, куда обращаться дальше.

Подробнее о размагничивании и способах его предотвращения

Лучший способ предотвратить возмущения магнитного поля, которые вызвали обесцвечивание только что закрепленного монитора, – проверить вокруг экрана на наличие источников магнетизма.Обычно это что-то вроде неэкранированных динамиков, источников питания и другой крупной электроники.

Да, конечно, магниты тоже вызывают это! Оставьте их для холодильника или научного проекта в другой комнате.

Как и большая проблема, связанная с размагничиванием мониторов и телевизоров, это может быть то, что вы действительно хотите, чтобы сделал, если у вас есть данные на жестком диске, которые вы хотите стереть навсегда. Ручные палочки для размагничивания и настольные устройства для размагничивания применяют сверхсильное магнитное поле к жесткому диску, уничтожая все хранящиеся на нем данные.

На самом деле очистка диска дешевле и столь же эффективна, но размагничивание – еще один вариант из очень короткого списка полностью эффективных способов очистки жесткого диска.

Слово degauss происходит от слова gauss , обозначающего измерение магнитного поля, названного в честь известного физика и математика Иоганна Карла Фридриха Гаусса, жившего в Германии в конце 18 и начале 19 веков.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Дальнейшая физика – Спасите намагниченный телевизор!

Фиг.1 Принцип работы телевизора.

У вас есть такой неудачный опыт? Непослушный ребенок дома провел магнитом по экрану вашего телевизора или монитора компьютера, оставив странный цвет в области обзора, будь то красный, синий или зеленый. В это время вы можете оплакивать свой «испорченный» телевизор. Однако, если вы понимаете только механизм, стоящий за ним, вы можете легко «спасти» экран.

Давайте сначала разберемся с работой телевизора.Сам телевизор представляет собой электронно-лучевую трубку с тремя электронными пушками сзади, выбрасывающими электроны на экран. Цвет, который мы видим на экране невооруженным глазом, представляет собой смесь красного, зеленого и синего цветов. На экране отображаются три разных флуоресцентных порошка, соответствующих трем цветам. Когда электроны выбрасываются на флуоресцентный порошок, излучается свет, образуя видимое изображение. Мы должны убедиться, что электроны выбрасываются в подходящий флуоресцентный порошок, например, электрон, представляющий синий цвет, попадет только в синий флуоресцентный порошок, а не в красный, иначе появится странный цвет.Это делается путем размещения специальной металлической маски между экраном и электронными пушками. Поскольку электронные пушки выбрасывают электроны в разных направлениях, электроны будут достигать различных флуоресцентных порошков после прохождения через металлическую сетку (рис. 1). Ситуация такая, как если бы вы зажгли картон с крошечным отверстием фонариком. Если свет излучается под разным углом, свет, прошедший через отверстие, достигнет другой области. Есть еще одна проблема: мы знаем, что стекло экрана расширяется при нагревании и сжимается при охлаждении.Если металлическая сетка расширяется и сжимается с другим соотношением, электроны будут на неправильном пути при изменении температуры. Таким образом, коэффициент расширения металлической сетки и стекла должен быть одинаковым. Мы нашли очень подходящий сплав для изготовления металлической сетки – это индийская сталь, которая представляет собой сплав железа, никеля и углерода. Этот сплав не сильно расширяется при нагревании, как и стекло.

Однако у этого сплава есть очень большой недостаток – он легко намагничивается.Когда он намагничен, движущиеся электроны будут подвержены влиянию магнитной силы и не смогут достичь подходящих порошков, что приведет к появлению странных цветов и узоров. Тогда что мы можем сделать? Мы можем «размагнитить» его, то есть удалить его магнитное свойство. Мы можем создать магнитное поле с уменьшающейся напряженностью, которое продолжает менять свое направление, и это может привести к размагничиванию. Звучит сложно, но метод прост: это легко сделать, намотав катушку на экран и пропустив через нее уменьшающийся переменный ток.Но есть легкий выход. В настоящее время многие компьютерные мониторы оснащены функцией размагничивания, которая обеспечивает автоматическое размагничивание нажатием кнопки. Вам нужно только поставить намагниченный телевизор перед монитором компьютера и запустить функцию размагничивания, и телевизор будет размагничен!

Как отключить шлейф размагничивания в телевизоре. Размагничивание кинескопа. Позистор. Необходимо открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиодетали, и найти штекер для включения шлейфа размагничивания.Обычно напрямую

Иногда бывает полезен намагниченный инструмент – например, отвертка, винт не отвалится. А когда напильник, метчик, дрель, плоскогубцы намагничены – это не очень хорошо, а даже очень плохо с точки зрения склеивания металлических опилок и их последующего удаления. В этой статье пойдет речь о том, как сделать размагничиватель своими руками и подручными средствами.

Итак, поехали. Для начала расскажу о размагничивателях, комплектующие для которых были у меня на складе.В конце статьи приведу еще несколько вариантов размагничивателя.

Размагничиватель – это, по сути, электромагнит. Если на его катушку приложить постоянное напряжение, то в ней появится постоянное магнитное поле, а если переменное, соответственно, переменное поле, которое будет намагничивать металл.

Снял петлю размагничивания кинескопа:

Свернул один раз:

И прокатил ее два:

В итоге получаем катушку размагничивания, которая уже готова к работе.Но из-за небольшой рабочей площади и сильного нагрева подключил последовательно еще один шлейф:

Чтобы не пережечь катушку или не забыть выключить, подключаем все это дело через кнопку без фиксации и предохранитель:

Такая катушка хороша для размагничивания большого инструмента, но использовать ее для размагничивания сверл и метчиков будет неудобно, поэтому я сделал второй вариант – маленький и аккуратный.

В этой версии я использовал соленоид от записывающего устройства бабина, подключенного через трансформатор.

Как пользоваться размагничивателями:

Для размагничивания необходимо подать на катушку переменное напряжение, соответствующее катушке, затем вставить деталь в соленоид и подержать там несколько секунд, затем снять, не отключая питание.

Где взять катушку:

Подойдет практически любая катушка. Главное помнить, что катушка должна соответствовать напряжению, например, если мы подключим соленоид от магнитофона к ~ 220v, он сгорит, а если мы подключим устройство размагничивания кинескопа к ~ 12V, то эффекта не будет.Обычно данные пишут на самой катушке, а если нет, то гуглите название.

Можно использовать трансформатор – разобрать сердечник, перемотать вторичную и подключить первичную к сети. Эффект будет такой же. На кольцо намотаны трансформаторы – таких доработок не требуется.

Катушка присутствует в электромагнитном звонке, включающем реле стартера автомобиля. Множество опций …

Вы также можете намотать катушку самостоятельно. Вот данные: Рама соленоида длиной 80 мм.Внутренний диаметр рамы 30-35 мм. По краям щеки обрамление диаметром 80 мм и толщиной 5-6 мм. Обмотка соленоида – примерно 1000 витков провода марки ПЭЛ или ПЭВ диаметром 0,7-0,9 мм. Сопротивление такой обмотки будет около 8 Ом. Такая катушка рассчитана на напряжение 10-15 вольт.

Данные обмоток различных электромагнитов можно найти в сети.

Вывод из вышеизложенного:

– Подключаем катушку на 220 вольт напрямую в сеть.Например, катушку на 110 вольт можно подключить напрямую к сети, но только на короткое время. Подключаем катушку на 12 вольт через трансформатор.

– Питаем катушку переменным напряжением

– При размагничивании сначала снимите инструмент с катушки, а только потом отключите питание. В противном случае металл может не размагнититься.

Многие владельцы устаревших моделей телевизоров задаются вопросом: а как размагнитить телевизор в домашних условиях? Люди сталкиваются с этой проблемой, когда устройство начинает давать сбой, показывая искаженную картинку.Эта проблема присуща большинству устройств с электронно-лучевой трубкой и называется «намагничиванием».

Основная причина намагничивания кинескопа – длительное нахождение электронных устройств в непосредственной близости от него. В современных домах такая ситуация не редкость: микроволновые печи, компьютеры и телефоны есть практически в каждой квартире. Это не редкость, когда телевизор ставят на микроволновую печь, не задумываясь об этом, да? Если на ваше устройство влияет регулярное пребывание в электромагнитном поле – Не спешите нести его в мастерскую.Вы можете сами решить проблему. В зависимости от того, насколько сильно намагничен ваш телевизор, вы можете исправить это одним из двух вариантов:

• для активации встроенной защиты от намагничивания;
• используют устройство, называемое дросселем.

Важно: никогда не используйте постоянный магнит для размагничивания кинескопа.

Активировать встроенную защиту

Каждый ЭЛТ-телевизор имеет в своем арсенале встроенную защиту от намагничивания экрана – так называемую петлю размагничивания . Чтобы привести его в действие, просто выключите устройство на время и позвольте петле делать свою работу.

Необходимо знать, что этот шлейф начинает работать только при отключении устройства от источника питания. Все дело в том, что при включенном питании напряжение на позистор течет непрерывно, и это не может ограничить подачу энергии в контур размагничивания. В этом случае система размагничивания остается неактивной. Специалисты рекомендуют периодически отключать телевизор от электросети, чтобы не допустить возможных проблем с лампой.

При выборе этого варианта стоит учесть, что петля не справляется с сильным намагничиванием кинескопа. В этом случае придется прибегнуть ко второму способу.

Дроссель размагничивания

Как размагнитить телевизор в домашних условиях с помощью дросселя? Для начала нужно подготовить устройство к этому процессу:

• отключить телевизор от сети;
• Убрать все электроприборы с места размагничивания.

После вышеуказанных шагов подключите индуктор к источнику питания и начните совершать круговых движений по спирали , приближая его к центру трубки. Выполняя такие манипуляции, отодвиньте дроссельную заслонку от экрана телевизора на достаточное расстояние и выключите прибор.

Важно: весь процесс размагничивания не должен занимать у вас более 40-50 секунд, иначе вы можете повредить кинескоп телевизора.

Самодельный дроссель

Как сделать дроссель в домашних условиях

Для сборки электромагнита в домашних условиях можно использовать электрический провод с вилкой, железную дугу и обмотку.

Возьмите железную дугу и подключите ее к электрической сети, подключив к проводу 220 В. Получившееся устройство заизолируйте и включите его в блок питания. Последовательность действий ничем не отличается от процесса размагничивания специальным индуктором.

Если вы точно следовали инструкциям в статье, но ваше устройство для просмотра ТВ по-прежнему показывает некачественные изображения или, возможно, смещение теневой маски кинескопа . Эта неисправность не подлежит ремонту, и единственное решение – купить новый кинескоп или телевизор.Сейчас на рынке много моделей, и чтобы не ошибиться при покупке, нужно знать. Лучшее решение будет работать.

Здравствуйте. В ремонт доставлен телевизор LG 21FU3RG-Z3 с пятнами на экране.

Такие неисправности довольно часты, и ремонт заключается в замене только одной детали, так называемого позистора.

Хочу сразу оговорить один очень существенный нюанс. Перед тем, как приступить к ремонту, необходимо всегда спрашивать владельца, не упал ли телевизор .Часто бывает, что после падения теряется маска кинескопа (мелкая сетка внутри кинескопа), которую уже невозможно восстановить, и все это лечится только заменой кинескопа. В моем случае вылетов не было, так что можно починить.

Итак, приступим. Разобрав телевизор, стал искать позистор.

Обычно находится рядом с разъемом контура размагничивания. Для надежности прозвонил шлейф тестером, результат показал 5 Ом, это нормально.

Позистор в этом телевизоре используется на 3-х ножках.

Я обычно покупаю двухполюсные позисторы, так как мне кажется они универсальные, и использую их на всех телевизорах.

Ниже представлена ​​схема контура размагничивания с 3-х выводным позистором.

Для установки позистора на 2 ножки мы подключаем его последовательно с петлей размагничивания как на схеме, но не используем один выход.

Здравствуйте!

Довольно часто в практике ремонта телевизоров с ЭЛТ встречается такая неисправность, как появление на экране цветных

пятен или беспричинно, на первый взгляд, перегоревший предохранитель.

Цветные пятна , в основном формируются на углах трубки и появляются не одновременно, а через определенный период времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа но спешу вас успокоить кинескоп тут не виноват и вполне работоспособен. Это «пятнистое» изображение указывает на размагничивание или намагниченность экран наш телевизор.

Если телевизор долгое время не отключался от сети, а выключался с помощью пульта ДУ (находился в режиме ожидания), то кинескоп может быть намагничен. Дело в том, что в большинстве телевизоров с ЭЛТ система размагничивания начинает работать при подключении телевизора к сети, а если устройство постоянно находится в сети, размагничивания не происходит при включении телевизора с пульта ДУ.

Принцип работы системы размагничивания следующий: при включении кнопки «сеть» на телевизоре напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его повязке, т. Е. .е. на обратной стороне экрана. При размагничивании телевизора позистор ограничивает подачу питания на шлейф. И так каждый раз при включении телевизора в сети. А если ваше устройство постоянно находится в дежурном режиме, т.е. включается и выключается только с пульта, то питание на позистор и блок питания подается постоянно (это можно увидеть, посмотрев на светодиод на панели телевизора), а система размагничивания постоянно выключена. Именно поэтому рекомендуется не реже одного раза в неделю отключать телевизор от сети 220 В.

« Позистор – это обычный термистор, который меняет сопротивление в зависимости от температуры. В холодном состоянии сопротивление позистора очень мало (5-15 Ом), в нагретом более 10 кОм. Позистор подключается непосредственно к силовой цепи телевизора последовательно с петлей размагничивания. При включении телевизора в сеть сопротивление позистора небольшое и по нему течет ток в петлю размагничивания.После нагрева позистор дает большее сопротивление, что препятствует прохождению напряжения на шлейф. По конструкции позисторы могут отличаться, но все они взаимозаменяемы. ”

Также эта неисправность может возникнуть при выходе из строя самого позистора. Если вы несколько раз выключали и включали телевизор от сети, и пятна не исчезают, это говорит о выходе из строя позистора, который следует заменить.

Еще один вариант, в котором может быть виноват позистор – это при сгорании сетевого предохранителя.При этом блок питания в хорошем состоянии. В позисторе в этом случае при подаче на него напряжения происходит короткое замыкание и соответственно закорачивается вся подача напряжения на телевизор. В результате перегорает защитный предохранитель.

Замена позистор

Замена позистора не представляет особой сложности, так как есть специальные знания.

Необходимо открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиодетали, и найти штекер для включения шлейфа размагничивания.Как правило, непосредственно рядом с этой вилкой находится позистор. Неисправную деталь необходимо припаять и припаять к этому месту новой или заведомо исправной.

Вот и все!

Если у вас есть вопросы, предложения и комментарии, вы можете оставить их в комментариях.

Печать

Кинескоп с намагничиванием

Цветные пятна, полосы, цвета на изображении неправильные – все это признаки намагничивания маски кинескопа.Вы можете вызвать мастера, но эта статья о том, как самостоятельно размагнитить кинескоп.

Есть две причины намагничивания кинескопа: неисправность в самом телевизоре или на него воздействует внешнее магнитное поле, например, от соседней акустической системы, подведенное к телевизору постоянным магнитом, а также магнитное поле. от таких устройств, как стабилизатор трансформатора или ИБП.

Существует два варианта размагничивания кинескопа телевизора:

• с малым намагничиванием телевизор справится сам, для этого есть система размагничивания.Вам просто нужно выключить телевизор от сети и, подождав 10-15 минут, снова включить. С улучшением изображения процедуру можно повторить.
• , если размагнитить не удалось, то надо купить или лучше позаимствовать у знакомых дроссель для размагничивания кинескопа. Если не удалось найти, то это не проблема, вы можете сделать это сами.

Принцип, на котором основано размагничивание, – это плавно исчезающее переменное магнитное поле.Во время работы не делайте резких движений, иначе это приведет к повторному намагничиванию.

Жил-был заводской дроссель, позаимствовал у знакомого. Не только кинескопы телевизоров были размагничены, как магнитофоны, и это выглядело вот так.

Современные телевизоры лучше справляются с намагничиванием, даже забыли, когда использовать дроссель.
Для изготовления дросселя для размагничивания берем оправку 100 мм и наматываем ее на 850 – 900 оборотов проволокой ПЭЛ-2 диаметром 0.15 мм и полностью изолируйте изоляционной лентой. Для включения и отключения устройства фиксируем кнопку и шнур питания 220 В.

Для размагничивания кинескопа выполните следующие действия:

1. Включите телевизор и дайте ему прогреться 10 минут;
2. Расположившись на расстоянии не менее 2 метров, включите дроссельную заслонку и сначала большими круговыми движениями, а затем все реже, не прекращая вращения, медленно подойдите к кинескопу на 3-5 секунд.В этом случае на изображении начнут появляться сильные цветовые искажения;
3. После этого, не прекращая вращения, так же медленно вернитесь на исходное место и выключите дроссель. После такой операции искажение должно исчезнуть. Если нет, повторите процедуру еще раз.

Помните: нельзя долго держать дроссельную заслонку включенной во избежание ее нагрева. Вся операция должна занять около 30 секунд.

синонимов Degauss | 8 лучших синонимов для размагничивания

Получено от немецкого математика Карла Фридриха Гаусса.«Размагничивание» означает снятие магнетизма с устройства с помощью электронно-лучевой трубки (ЭЛТ). ЭЛТ, изобретенный Карлом Фердинандом Брауном, является устройством отображения, используемым в большинстве компьютерных мониторов, видеомониторов, телевизоров и осциллографов. Большинство телевизоров автоматически размагничивают кинескоп при включении, как и некоторые мониторы, но некоторые мониторы размагничивают вручную. Магнетизм этих трубок устранен, поскольку он может вызвать неточности и искажение цвета. Получено от немецкого математика Карла Фридриха Гаусса.«Размагничивание» означает снятие магнетизма с устройства с помощью электронно-лучевой трубки (ЭЛТ). ЭЛТ, изобретенный Карлом Фердинандом Брауном, является устройством отображения, используемым в большинстве компьютерных мониторов, видеомониторов, телевизоров и осциллографов. Большинство телевизоров автоматически размагничивают кинескоп при включении, как и некоторые мониторы, но некоторые мониторы размагничивают вручную. Магнетизм этих трубок устранен, поскольку он может вызвать неточности и искажение цвета. Перед тем, как компьютерные диски выбрасывают, компании часто размагничивают их, чтобы удалить конфиденциальную информацию.С другой стороны, информацию на CD-ROM можно стереть, просто поместив диск в микроволновую печь. Важная личная информация может остаться на жестких дисках, выброшенных предприятиями, которые не принимают надлежащих мер предосторожности. По законам Северной Америки простого нажатия клавиши «Удалить» для стирания информации недостаточно, поскольку при удалении данных удаляется только указатель на данные, а не сами данные. Если кибер-вор получает информацию о машине, не очищенной должным образом, и использует эту информацию, например, для кражи личных данных, компания может нести полную или частичную ответственность.Хорошим инструментом для очистки машин, которые собираются выбросить, является CleanSweep от Norton. Каррутерс, С. Защита данных: не бросайте секреты своей компании в корзину. The Globe and Mail, 27 апреля 2005 г., стр. B5; Farlex Inc. Бесплатный словарь: Degauss. [Online, 2004.] Веб-сайт Farlex Inc. http://encyclopedia.thefreedictionary.com/Degauss.

Схема размагничивания для цветного кинескопа

Это изобретение в целом относится к цветным кинескопам и, в частности, к схеме размагничивания для таких трубок.

Цветные кинескопы подвергаются воздействию магнитных полей Земли и других магнитных полей и поэтому периодически требуют размагничивания внутренних частей, чтобы избежать примесей цвета и других проблем. Размагничивающая катушка размещается рядом с трубкой, и первоначально сильный, но затухающий переменный ток через катушку создает магнитное поле, которое размагничивает трубку. Обычно достаточно, чтобы ток размагничивания снизился до остаточного значения около 6 мА, потому что ток такого уровня обычно не вызывает видимых помех на дисплее.Однако для некоторых типов кинескопов, например кинескопов с диагональю 33 дюйма или с соотношением сторон 16: 9, предпочтительно полностью отключать ток размагничивания после завершения размагничивания трубки, поскольку это возможно. чтобы даже малый ток размагничивания создавал видимые помехи. Интерференция обычно состоит из ошибок чистоты цвета, которые вызваны магнитным воздействием на электронные лучи. Как описано в DE-OS 20 35 519, известно обеспечение реле в дополнение к сети, включающей в себя резисторы, зависящие от температуры, на пути тока размагничивания для полного отключения тока размагничивания.

В данной области техники известно, что в телевизионном приемнике, имеющем импульсный источник питания, обмоткой реле можно управлять с вторичной стороны источника питания с помощью модуля постоянной времени. В этом методе переключающие контакты реле расположены на так называемой горячей или первичной стороне импульсного источника питания, который подключен к сети входного напряжения. Однако катушка реле находится на так называемой холодной или вторичной стороне импульсного источника питания.Поэтому переключающие контакты реле должны быть способны проводить большие токи, и необходимо использовать дорогостоящее сверхмощное реле. В принципе возможно управление реле с первичной обмотки импульсного источника питания. Однако для такой работы требуются дополнительная первичная обмотка и активная цепь с модулем постоянной времени для управления обмоткой реле. По этим причинам существует потребность в схеме размагничивания, работающей с реле стандартного типа, которое не обязательно должно быть способным проводить большой ток.Настоящее изобретение удовлетворяет эту потребность.

В соответствии с изобретением катушка реле, которое включает и выключает ток размагничивания, расположена последовательно с первичной обмоткой трансформатора внутри импульсного источника питания. Катушка реле шунтируется резистором с отрицательным температурным коэффициентом (NTC). Соответственно, согласно изобретению, переключающие контакты реле и катушка реле расположены на первичной стороне (горячей стороне) импульсного источника питания. Следовательно, сильноточное реле не требуется, и можно использовать простое экономичное реле.Кроме того, дополнительная катушка на первичной стороне трансформатора, активная цепь и модуль постоянной времени, включая конденсаторы, которые необходимы для схем размагничивания предшествующего уровня техники, не требуются. Это так, потому что обмотка реле и резистор NTC образуют пассивный таймер. Ток, протекающий через первичную обмотку трансформатора питания, используется для управления реле для отложенного отключения тока размагничивания.

На чертежах:

РИС.1 – предпочтительный вариант осуществления.

РИС. 2 показаны кривые, иллюстрирующие работу предпочтительного варианта выполнения, показанного на фиг. 1.

На фиг. 1, источник питания телевизионного приемника включает в себя входные клеммы 1, входной переключатель Sn, выпрямитель мощности 2, зарядный конденсатор 3 и импульсный источник питания 15, представленные в упрощенной форме. Импульсный источник питания 15 содержит изолирующий трансформатор 4, имеющий первичную силовую обмотку 5 и несколько вторичных обмоток 6. Сторона высокого напряжения первичной обмотки 5 подключена к клемме b силового выпрямителя через параллельную комбинацию катушки реле A и отрицательной резистор температурного коэффициента 14.Другой конец обмотки 5 подключен к коллектору переключающего транзистора 7, который периодически заземляет обмотку. Вторичные обмотки соединены с выпрямителями и фильтрующими конденсаторами (не показаны) для создания различных напряжений, пропорциональных соотношению витков обмоток 5 и 6. Коммутационный транзистор 7 служит выключателем для первичной обмотки трансформатора 4. Управляющий сигнал Генератор 8 подает на переключающий транзистор 7 напряжение 9 с широтно-импульсной модуляцией для управления и стабилизации рабочих напряжений на вторичной стороне трансформатора 4.

Выходная сторона входного переключателя Sn подключена к сети 16 размагничивания в зависимости от температуры, которая включает в себя катушку 12 для размагничивания кинескопа 13. Схема 16 включает сопротивление 10 с положительным температурным коэффициентом (PTC) и отрицательную температуру. коэффициент сопротивления (NTC) 11. Переключающий контакт «a» реле расположен в цепи размагничивания 16, через которую протекает ток размагничивания I _M .

Работа схемы, показанной на фиг.1 можно понять, обратившись к формам сигналов на фиг. 2. В момент времени T ₀ входной переключатель Sn разомкнут, телевизионный приемник выключен и схема, показанная на фиг. 1 не активирован. В момент времени T ₁ телевизионный приемник включается путем замыкания входного переключателя Sn. Переменный ток размагничивания I _M , имеющий начальную амплитуду примерно 12 ампер, протекает через размагничивающую катушку 12, как только замыкается контакт реле «а». Амплитуда тока I _M медленно спадает по мере нагрева чувствительных к температуре резисторов 10 и 11.Кроме того, при замыкании входного переключателя Sn ток I ₁ , имеющий довольно постоянную амплитуду, протекает через первичную обмотку 5 трансформатора 4. Ток, протекающий через катушку реле A, замыкает контакт реле `a` и ток размагничивания I _M протекает через размагничивающую катушку 12 и размагничивает трубку 13. NTC-резистор 14 является отдельным от цепи размагничивания 16, как показано на фиг. 1. Изначально резистор NTC 14 имеет высокое сопротивление, а ток I ₃ через резистор 14 NTC низкий.Следовательно, ток I ₂ через катушку реле A высокий, и катушка реле A замыкает контакт `a`, и ток размагничивания I _M протекает через катушку размагничивания 12. Ток, протекающий через резистор NTC 14, нагревает резистора, и его значение сопротивления уменьшается, и больше тока шунтируется вокруг катушки реле A. Следовательно, ток I ₃ через резистор NTC 14 увеличивается, а ток I ₁ через катушку реле A соответственно уменьшается.Ток I ₁ через первичную обмотку 5 равен I ₂ + I ₃ и остается довольно постоянным, поскольку токи I ₂ и I ₃ соответственно увеличиваются и уменьшаются примерно с той же скоростью. В момент времени T ₂ ток размагничивания I _M достиг остаточного значения приблизительно 6 мА, как предопределено сетью, включающей резисторы 10 и 11. Следовательно, после момента времени T ₂ , небольшой постоянный ток размагничивания I _м протекает через размагничивающую катушку 12.Однако этот ток может быть неприемлемо большим и вызывать видимые ухудшения качества изображения, отображаемого на кинескопе 13. В момент времени T ₃ ток I ₃ увеличился в достаточной степени, чтобы вызвать падение тока I ₂ . ниже тока удержания катушки реле A и контакт «a» размыкается. Соответственно, ток размагничивания I _M перестает течь, и любые неприемлемые видимые эффекты на экране кинескопа 13 устраняются.

Параллельная комбинация катушки реле A и шунтирующего резистора NTC 14 также может быть расположена в других положениях относительно первичной обмотки 5 трансформатора. Например, комбинация может быть расположена между первичной обмоткой 5 трансформатора и коллектором трансформатора. транзистор 7, либо между эмиттером транзистора 7 и массой.

Как починить механические часы со старым телевизором

Без вашего ведома, каждый раз, когда вы берете холодное пиво или стираете белье, вы подвергаете риску свои драгоценные наручные часы.Многие бытовые электронные устройства и бытовая техника – динамики, холодильник, компьютер, микроволновая печь и т. Д. – создают магнитные поля. Под воздействием этих полей металлические детали внутри механизма часов намагничиваются, что снижает точность ваших часов. Достаточно большой проблемой является то, что некоторые производители часов высокого класса используют своего рода «клетку Фарадея» для защиты внутренних деталей часов от магнитных сил.

Когда часы намагничиваются, чаще всего происходит то, что пружина баланса часов – длинная плоская катушка, регулирующая движение колеса баланса – начинает прилипать к самой себе.Это фактически делает пружину баланса короче, а более короткая пружина баланса заставляет часы работать быстрее, чем обычно.

К счастью, размагнитить часы невероятно быстро и легко. Вам не нужно его открывать; вам даже не нужно брать его или отправлять в ремонтную мастерскую, которая может взимать с вас плату в размере 30 долларов. Вы можете купить собственное устройство для размагничивания часов на eBay менее чем за 20 долларов и сделать это самостоятельно дома… но вам даже не нужно этого делать. Если у вас есть старый телевизор с цветной электронно-лучевой трубкой (ЭЛТ) или монитор компьютера, вы можете размагнитить свои часы прямо дома, самостоятельно, бесплатно.

Убедитесь, что ваши часы намагничены. Самый распространенный признак намагниченных часов – это то, что они бегают на несколько минут быстрее в день. Но могут быть и другие причины, по которым ваши часы выключены. Чтобы убедиться, что в этом виноват магнетизм, проверьте его присутствие в часах с помощью приложения Lepsi для iPhone или компаса. Если вы выберете второй вариант, положите компас на стол и поместите часы прямо над ним. Если присутствие ваших часов перемещает стрелку компаса, он намагничен.

Приобретите цветной ЭЛТ-телевизор или компьютерный монитор. Если вы поступили разумно и выбросили свой старый ЭЛТ-телевизор или компьютер десять лет назад, не бойтесь. Вы найдете множество старых мониторов на Craigslist за 10 долларов. (Разыграйте свои карты правильно, и вы, вероятно, сможете уговорить их до 5 долларов.) Вы не только будете платить меньше, чем взимает ремонтная мастерская, но и сможете снова сыграть в эти старые игры для SNES. Просто не забудьте проверить функцию «размагничивания», прежде чем расстаться со своими деньгами.

Найдите функцию размагничивания вашего монитора. ЭЛТ-мониторы, по сути, выбрасывают электроны из трубки на экран для отображения изображения. Но когда на монитор подается сильное магнитное поле, оно отклоняет путь электронов, что приводит к искажению цвета на экране. Для борьбы с этим у большинства ЭЛТ-мониторов есть катушка размагничивания. Это вводит быстро меняющийся магнитный ток, интенсивность которого затем уменьшается, удаляя намагниченность.ЭЛТ-телевизоры и мониторы с этой функцией автоматически размагничиваются при запуске; Как правило, вы также можете найти и запустить функцию размагничивания в меню настроек монитора.

Начать размагничивание. Включите монитор. Обычно размагничивания при запуске недостаточно для размагничивания часов, поэтому идеально использовать функцию размагничивания на экране меню монитора, которая более тщательно размагничивает монитор, чем процедура запуска. Поднесите часы к экрану.Нажмите кнопку размагничивания. Экран на короткое время погаснет, и вы услышите звук whop .

Проверьте часы еще раз. Вот и все. Снова проверьте часы по приложению Lepsi или по компасу, чтобы убедиться, что ваши часы все еще намагничены. Если это так, попробуйте еще раз размагничивать. Все еще не работает? Мы знаем людей, которые могут это исправить.

Дополнительные иллюстрации Сильваны Волио

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.
