Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

• Электрические полы и их разновидности
• Кабельная система отопления
  • Особенности работы и устройства
  • Монтаж электрического пола в стяжке
• Электрический пол на основе термомата
  • Принцип действия и сооружения
  • Монтаж тепловых матов
• Специфика пленочного пола
  • Процесс укладки инфракрасной системы
  • Несколько полезных советов
• Теплый пол стержневого типа
  • Тонкости работы и организации
  • Нюансы монтажа и подключения
• Выводы и полезное видео по теме

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

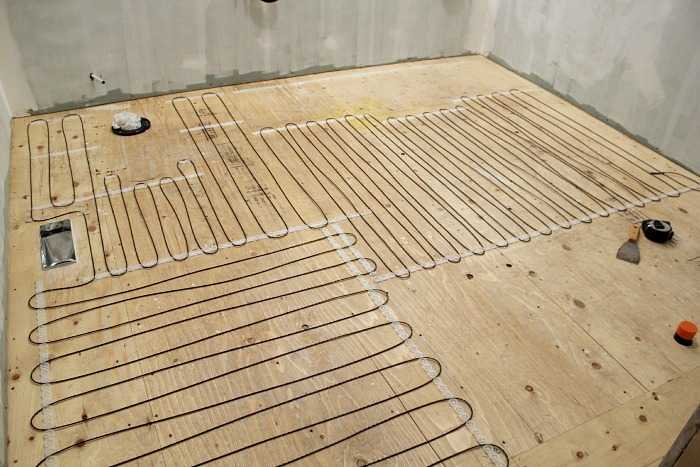

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Перед сооружением системы напольного обогрева убирают основание. При необходимости ремонтируют, затем начисто убирают пыль и мусор

Подготовленное основание выравнивают полимерной самонивелирующейся смесью или песчано-цементным раствором

После отвердевания выравнивающего слоя на него настилают подложку, выполняющую функцию гидроизоляции и теплоизоляции

На подложку укладывают арматурную сетку, которая защитит стяжку от растрескивания, обеспечит ей жесткость и послужит направляющей конструкцией для электрокабеля

К арматурной сетке электрокабель крепится отрезками гибкой монтажной полосы, монтажными скобами или обычной проволокой

Для управления электрическим теплым полом на стене располагают терморегулятор, к которому подключают электрокабель и датчики температуры

После подключения устройств к терморегулятору проверяют работоспособность системы. Если все в порядке, заливают ее цементной стяжкой

Дождавшись отвердения второго слоя стяжки, приступают к укладке напольного покрытия, которая проводится обычным способом

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

“Нерабочий” срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

как уложить, как делают самостоятельно от электричества электро теплый пол

Содержание:

Основные виды
Укладка нагревательного кабеля
Теплоизоляция
Тепловой кабель
Специфика сборки греющих матов
Монтаж электрических термоматов
Укладка инфракрасной пленки
Итоги
Видео

Было время, когда теплые полы воспринимались исключительно, как признак состоятельности хозяев жилища. В дальнейшем они настолько распространились, что на сегодняшний момент встречаются в каждом втором доме: особенно это касается электрических систем.

Основные виды

Преимущество электрических теплых полов заключается в их универсальности. Благодаря этому их можно применять не только в частных домах, но и в квартирах. Что касается водяных контуров, то в многоквартирных зданиях их использование запрещено, за исключением тех случаев, когда они включены в изначальный комплекс отопления.

Главным критерием для классификации электрических полов выступает тип нагревательного элемента:

• Нагревательный кабель
• Нагревательные маты.
• Инфракрасная пленка.

Сложнее всего решить задачу, как сделать электрический теплый пол, в случае с кабельными полами. Для этого требуется обустройство бетонной стяжки, в которую погружается провод. Оснащать такими системами вторичное жилье достаточно проблематично. Для этого требуется разрешение управляющего предприятия и расчет нагрузок на несущие стены с учетом толщины бетонного пола. Непосредственные работы требуют значительного мастерства, во избежание разрушений конструкций.

Квартиры вторичного фонда практичнее всего оснащать термоматами – так называют пленочный электрический пол. Конструкция состоит из тонкого кабеля, соединенного с сеткой в определенном порядке. Все, что потребуется – расстелить полотно по поверхности и пола и включить в розетку. Для этого приспособления характерна абсолютная безопасность, стойкость к механическим повреждениям и низкая вероятность утечки электричества. Поверх греющих матов допускается укладка таких строительных материалов, как ламинат, паркет или линолеум.

Если есть желание обзавестись электрическим теплым полом, а практический опыт, как уложить электрический теплый пол своими руками отсутствует, лучше всего сделать выбор в сторону инфракрасной пленки. Она работает так, как термоматы. При этом токопроводящие полоски находятся не сверху крепежной основы, а внутри него. Это обеспечивает быстрый и безопасный прогрев окружающего пространства. Такую пленку разрешается оставлять в неприкрытом виде, однако наличие ламината или ковролина выглядит предпочтительнее.

Укладка нагревательного кабеля

Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание. С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы. Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.

Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника. На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется.

Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.

Теплоизоляция

Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.

Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны). Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.

Тепловой кабель

По окончанию всех подготовительных мероприятий переходят к укладке кабеля. Лучше всего начинать от терморегулятора, используя ранее составленную схему расположения греющих витков. Кабель расстилают поверх монтажной ленты и крепят специальными клипсами. По завершению процедуры проводится установка датчика температуры и коммутация готовой системы с терморегулятором.

Делают электрические теплые полы, как правило, под бетонную стяжку, которую можно заливать сразу же. Как было сказано выше, ее минимальная толщина – 30 мм. Поверх хорошо высохшей стяжки можно обустраивать любую отделку. Самое распространенное решение – керамическая плитка.

Специфика сборки греющих матов

Здесь не понадобится заливка бетонной стяжки, из-за чего уменьшается общая высота помещения. Самостоятельно теплый пол этого типа уложить очень просто: главное – точно определить площадь, где будет обустраиваться обогрев.

Более практичными считаются греющие маты на основании двухжильного кабеля. Чаще всего он имеет мощность 260 Вт и закрепляется на стекловолоконной сетке. Для укладки такого пола подойдет любое помещение, где можно применить плиточный клей.

Монтаж электрических термоматов

В этом случае также потребуется составить схему, как сделать теплые полы от электричества. Это даст возможность точно рассчитать количество расходного материала. Как и в предыдущих случаях, оформлению подлежат только открытые поверхности, не занятые мебелью и прочими предметами.

Требования к основанию классические – оно не должно содержать значительных дефектов, быть чистым, гладким и прочным. Маты довольно легко порезать на куски нужного размера. При этом важно избегать повреждения кабеля. Также запрещается накладывать отдельные кабели друг на друга.

В качестве фиксации обычно используется клей для плитки, хотя существует и менее надежный вариант с двухсторонним скотчем. Уложив термоматы, необходимо подключить их к температурному датчику. В качестве финишного покрытия разрешается использовать керамическую плитку, ламинат, керамогранит и т.п.

Укладка инфракрасной пленки

Понять, каким образом происходит монтаж инфракрасного теплого пола, не составит труда. Во многом эта процедура напоминает работу с термоматами. В этом случае понадобится прямая теплоизоляция с помощью фольгированного лавсана. Речь идет о полиэфирном материале с высокой механической и электрической стойкостью.

Порядок работы, как делают теплый пол от электричества:

• Укладка лавсана на черновое основание. Таким образом уходящее вниз тепло отражается обратно в помещение.
• Постилка ИК пленки. Отдельные полосы необходимо расположить параллельно. Для взаимного скрепления отдельных участков используются специальные обжимы.
• Монтаж финишного покрытия. Допускается использование даже ковролина, из-за отличной механической и электрической прочности пленки.

Итоги

Преимущество электрических теплых полов заключается в их универсализме. Благодаря этому их можно применить в любом помещения частного дома или квартиры. Перед тем, как сделать электро теплый пол, необходимо грамотно выбрать материал. При работе с кабельным полом важно учитывать также толщину стяжки, которой требуется некоторое время на высыхание. Наиболее простым для реализации вариантом считаются термоматы и ИК пленки: для их укладки не потребуется особая квалификация.

3 типа электрических теплых полов (DIY)

Обновлено: 02 сентября 2021 г.

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

Следующий проект›

Семейный мастер на все руки

Узнайте о трех различных типах полов с подогревом и о том, как их установить самостоятельно.

Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки»

Напольные покрытия и полы с электрическим подогревом

Семейный мастер на все руки

Керамическая и каменная плитка – наиболее распространенный тип полов с подогревом. Тепло не вредит им, и они лучше всего удерживают и проводят тепло. В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки. Плавающие полы из дерева или пластикового ламината не образуют зазоров, потому что они не крепятся непосредственно к основанию пола. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0003

Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка. Ковер или ковровые покрытия могут лежать на полу с подогревом, но они действуют как изоляторы и уменьшают поток тепла к вашим ногам и комнате в целом. Если вы выбираете пол с электрическим подогревом под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Типы электрических теплых полов:

1. Свободный кабель

Для этого типа электрических теплых полов кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его. Большинство свободных кабельных систем включают в себя концевые каналы, которые определяют расстояние (фото ниже). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабеля. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Внимание: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Техника Thin-Set

Существует два способа заделки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «thinset» — растворным клеем, используемым для керамической плитки (фото выше). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола.

Семейный мастер на все руки

Техника самовыравнивания

Для получения более быстрой и гладкой поверхности проложите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC (фото выше). SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

2. Сетчатые коврики

Кабель поставляется уже вплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Коврики доступны в различных размерах. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото выше). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

3. Сплошные коврики

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью
заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом.

Подложка

В случае версий под плитку вы просто разглаживаете подстилку на тонком основании (фото выше). Затем вы наносите более тонкий слой с помощью терки для раствора по мату. И после того, как он затвердеет, нанесите на мат более тонкий слой, чтобы уложить керамическую или каменную плитку, как обычно.

Плавающий коврик для пола

Системы сплошного мата для плавающего пола еще проще в установке; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото выше). Затем вы можете уложить плавающий деревянный или ламинатный пол прямо поверх обогреваемого пола.

Коврики под пол Technique

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых ковриков позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу, как показано выше, — большое преимущество, если вы не хотите заменять существующий пол. И вы можете скрепить маты между балками, чтобы нагреть пол выше. Затем изолируйте нижнюю сторону мата стекловолокном R-13 или более толстым стекловолокном. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Первоначально опубликовано: 21 августа 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

9 простых шагов по установке электрического теплого пола

Некоторые проекты «сделай сам» (DIY) кажутся проще, чем другие. Повесить новое зеркало в ванной? Без проблем! Покрасить стену, чтобы придать комнате свежий цвет? Сделанный! Но может показаться, что более крупные проекты, включая установку собственной системы обогрева пола, лучше всего подходят для профессионального подрядчика.

Несмотря на то, что установка лучистого тепла должна быть выполнена правильно, чтобы обеспечить наилучшие результаты, компания WarmlyYours Radiant Heating создала продукт, удобный для самостоятельной установки, который устанавливается в девять простых шагов и имеет встроенные тесты и вспомогательные средства, которые помогают сделать процесс максимально безопасным и простым. возможный.

Никакого разочарования, только гордость. И приятные, теплые полы приветствуют вас каждое утро.

Вот девять шагов, которые WarmlyYours предлагает для успешной укладки полов.

1. Начните с плана этажа.

Важным шагом к беззаботной установке является начало проекта с профессионального плана этажа. Просто измерьте области, которые вы будете обогревать, и пропустите все области, которые вы не будете обогревать: туалеты, вентиляционные отверстия, туалетные столики, шкафы, островки и т. д. Найдите советы по точному измерению комнат самостоятельно здесь. После того, как вы сделаете замеры, отправьте их онлайн в WarmlyYours, и вы получите индивидуальный план этажа (обычно в течение дня), на котором показано, как максимально эффективно обогреть вашу комнату и какой продукт вам нужен.

2. Закажите материалы.

Ваш индивидуальный план этажа показывает, какой именно рулон, мат или кабель для обогрева пола нужен для вашего конкретного проекта и сколько это будет стоить. Позвоните по телефону 800-875-5285 или посетите сайт www.warmlyyours.com, чтобы разместить заказ.

Рассмотрите возможность добавления проверки цепи от WarmlyYours. Это небольшое устройство предупредит вас, если во время установки произойдет короткое замыкание в цепи или обрыв в системе. Это одна из главных забот мастеров-любителей и источник множества страшных историй об установке. Пропустите драму и просто подключите этот простой продукт к коврику во время установки. Сигнал тревоги звучит, если что-либо повреждает цепи. Просто проверьте область, над которой вы только что работали, или посмотрите, где все только что ступили, чтобы исправить проблему и двигаться дальше. Посмотрите это видео о том, как подключить Circuit Check к коврику для установки.

Вы также можете добавить в корзину комплект для сращивания. Если функция проверки цепи предупредит вас о том, что кто-то наступил на провод, сломал или надрезал его, этот комплект предоставит вам все аксессуары, необходимые для ремонта. Используйте предварительно обрезанную термоусадочную трубку, обжимной разъем и заземляющую ленту с высокой проводимостью, чтобы создать надежное, влагонепроницаемое соединение и уверенно продолжить установку.

Эти два аксессуара от WarmlyYours помогают обеспечить плавную и успешную установку, избавляя от многих головных болей и вопросов, которые могут у вас возникнуть.

3. Протестируйте свою продукцию.

Как только вы достанете электрическую систему обогрева пола WarmlyYours из коробки, вы должны проверить ее с помощью цифрового омметра. Тест должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

4. Осмотрите черновой пол.

Осмотрите поверхность чернового пола и убедитесь, что для гладкой укладки устранены все препятствия, такие как острые края или заостренные предметы (например, скобы, торчащие гвозди и т. д.). Все это может повредить нагревательный элемент. Когда область будет очищена, обратитесь к предоставленному плану установки и отметьте места на полу, где будут стоять постоянные тяжелые светильники. Примечание. Для установки системы вам потребуются следующие инструменты: цифровой омметр, ножницы, строительный степлер, средство проверки цепи, рулетка и пистолет для горячего клея. Приятным бонусом будет наличие под рукой набора для сращивания.

5. Начать установку!

Следуйте инструкциям на плане этажа и разверните рулон сетки в правильном направлении. Помните, что нагревательный кабель должен быть направлен вниз. Это защищает нагревательный кабель в процессе монтажа.

Когда вы дойдете до поворота, просто разрежьте сетку по всей длине, соблюдая особую осторожность , чтобы не перерезать нагревательный кабель . Возьмите оставшуюся часть нагревательного кабеля и переместите ее на место, чтобы начать следующую пробежку.

Измените форму нагревательного кабеля, если вам нужно работать вокруг объекта или угла. На индивидуальном плане этажа секции произвольной формы отображаются в виде волнистой линии со стрелкой. Этот символ сопровождается единицей измерения в кружке, который указывает количество удаляемой сетки.

Обрезав ленту, отделите нагревательный элемент и снимите сетку. Оттуда вручную поместите нагревательный элемент в виде змеевика и прикрепите его к полу горячим клеем или скотчем. Лучше всего поддерживать расстояние в 3 дюйма, аналогичное расстоянию на нагревательных роликах, для максимальной удельной мощности.

Убедитесь, что нагревательные ролики установлены прямо, когда вы их закрепляете, и что между нагревательными кабелями имеется достаточное расстояние. Вы можете использовать горячий клей или скобы, чтобы прикрепить нагревательный рулон к полу, в зависимости от типа напольного покрытия.

6. Установите датчик.

При установке датчика поместите его между нагревательными кабелями, следя за тем, чтобы ни один из кабелей не перекрывался. Вплетите датчик между сеткой или приклейте датчик горячим клеем, чтобы надежно удерживать его на месте, чтобы он не сдвинулся, когда вы наносите раствор.

7. Повторить проверку.

С помощью цифрового омметра еще раз проверьте ролики, чтобы убедиться, что они в хорошем рабочем состоянии. Это важный шаг. Напоминаем, что тест все еще должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

Затем подключите проверку цепи WarmlyYours, чтобы убедиться в отсутствии короткого замыкания в системе.

8. Подсоедините к термостату.

После того, как ваши тесты подтвердят, что ваши нагревательные ролики работают правильно, позвольте профессиональному электрику подключить ваш термостат WarmlyYours, следуя инструкциям, прилагаемым к термостату.

9. Установите пол.

Завершите проект установкой напольного покрытия по вашему выбору. Ждать трудно, но перед включением системы лучистого отопления убедитесь, что раствору и раствору

достаточно времени для отверждения.

Вот девять простых шагов, которые превратят вас из новичка в рукоделие до короля или королевы рукоделия! Помните, если у вас возникнут какие-либо вопросы, техническая поддержка WarmlyYours всегда готова помочь! Специалисты доступны 24/7, чтобы помочь с любыми проблемами, возникающими во время установки.
