Как сделать предохранитель своими руками: Изготовление предохранителя из проволоки на любой ток

0 Comments

Содержание

Как восстановить сгоревший предохранитель своими руками. Ремонт предохранителя. « ЭлектроХобби

Как восстановить сгоревший предохранитель своими руками. Ремонт предохранителя. « ЭлектроХобби

Блог Монтаж Ремонт Обслужив.

Любой предохранитель в электрической цепи выполняет защитную функцию. Именно он является наиболее простым, и в тоже время достаточно надежным способом обеспечить сохранность электрических, электронных схем. Каждый предохранитель рассчитан на определенный ток срабатывания. Как только это ток будет превышен плавкая вставка начнёт плавится, что приведет к ее перегоранию и разрыву цепи. Именно это даст возможность не дать чрезмерному току повредить другие элементы электроцепи. Предохранитель как бы изначально рассчитан на то, чтобы в этой самой цепи быть самым слабым звеном, выходящим из строя первым.

После сгорания предохранитель нужно заменить на новый. Если причиной сгорания был обычный скачок напряжения в электрической сети, и при этом кроме плавкой вставки больше ничего не пострадало, то после замены предохранителя на заведомо исправный устройство снова заработает.

Если же причиной перегорания предохранителя является конкретная неисправность на самой схеме, то тут уж после замены плавкой вставки она заново сгорит. Нужно искать и восстанавливать саму схему, а не менять постоянно сгоревшие защитные плавкие предохранители.

Хорошо когда под рукой есть запасной предохранитель, для замены сгоревшего. А если нет, что делать? В этом случае можно сделать ремонт предохранителя своими руками, восстановив его работоспособность. Наиболее простым способом это можно сделать путём вставки нового плавкого проводника, с пайкой его концов к металлическим контактам предохранителя. Новые, заводские плавкие вставки имеют легкоплавкий проводник. В нашем случае мы обойдемся обычным тонким медным проводом, достаточно маленького диаметра.

Итак, ремонт предохранителя будем делать так — берем сгоревшую плавкую вставку, в боках на металлических контактах проделываем тонким сверлом небольшие отверстия. Далее нам понадобится многожильный провод, имеющий достаточно тонкие жилки.

Я использовал монтажный провод с полихлорвиниловой изоляцией телесного цвета (в нем как раз провода нужного диаметра). После того, как я снял эту самую изоляцию с провода, вытащил одну тонкую жилку (ее примерное сечение около 0,1 мм). Эту жилку вставил в проделанные отверстия в предохранителе. В итоге у меня получился тонкий медный проводник внутри стеклянного корпуса предохранителя.

Концы с отверстиями и выходящим с них плавким проводником аккуратно запаял. Вот и все, предохранитель восстановлен и готов к использованию снова. Конечно же он будет не такой чувствительный к чрезмерному току, как был изначально. Но для большинства обычных электрических схем, с не очень чувствительной схемотехникой на плате, он вполне подойдёт. Хотя если есть возможность лучше поставить на место сгоревшего предохранителя новый, купленный, рассчитанный на свой ток срабатывания (сгорания).

P.S. Восстановить работоспособность сгоревшего предохранителя можно достаточно быстро. Ремонт плавкой вставки подобным образом гораздо лучше, чем просто на место предохранителя поставить жучок (кусок провода, чтобы создать замкнутую цепь). Ставя жучки, вы точно избавляетесь от защиты электрической цепи устройства, что при перегрузке или коротком замыкании приведёт к значительному выгоранию платы (дорожек, элементов). Так что пожалуй лучше так не делать (ставить жучки).

Поиск по сайту

Меню разделов



Как сделать электронный предохранитель своими руками

Было бы преступлением не упомянуть здесь плавкие предохранители. Как и другие типы предохранительных устройств они призваны защищать участок цепи от губительных перепадов питающего тока.



Плавкие предохранители

Отличительная особенность таких предохранителей – их очевидная простота. Устройство представляет собой не что иное, как участок проволоки небольшого диаметра. Последняя легко плавится при превышении силы тока сверх заданного порога.

Конечно, у такого метода защиты есть очевидный недостаток – время реакции (плавление проволоки не происходит мгновенно). То есть от кратковременных, но от этого не менее губительных, импульсов тока он не спасет. Зато он очень эффективен при коротких замыканиях в сети или при превышении допустимой нагрузки.

Принцип работы основывается на тепловой работе, которую совершает ток при прохождении через проводники (и напряжение здесь не имеет особого значения).

Расчет:

Сила тока = Максимально допустимая мощность цепи / Напряжение

То есть максимальная сила тока, которую должен выдерживать плавкий предохранитель в цепи питания 220 В при максимальной нагрузке в 3 кВт – около 15 А.

Ввиду того, что плавкость зависит от множества факторов (диаметр проволоки, теплоотводящая способность окружающей среды, материал, из которого изготовлена проволока, и т.п.), то чаще всего сгоревший элемент меняют согласно готовым расчетам из таблицы ниже (для наиболее популярных металлов).

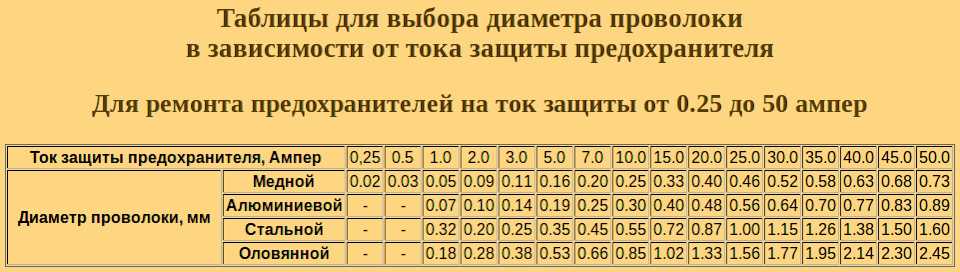

Таблица 1



Предохранители на реле

Как и было сказано выше, плавкие предохранители имеют серьезный недостаток – время реакции. Кроме того, сгоревший элемент необходимо полностью менять (требуется замена проволоки или всего предохранителя).

В качестве альтернативы можно рассмотреть реле.

Один из примеров реализации такой схемы ниже.

Рис. 1. Схема реле



При коротком замыкании в питаемой цепи резко возрастает ток, вследствие чего составной транзистор (VT1 VT2) запирается и всё напряжение прикладывается к первому реле, которое, в результате срабатывания, размыкает второе реле и ток остается только на закрытом составном транзисторе.

Обозначенный блок рассчитан только на цепи, ток питания которых не превышает 1,6А, что может быть неудобно для разных задач.

Её можно немного переделать так.

Рис. 2. Переделанная схема реле



Номинал R4 не прописан специально, так как он требует расчета в зависимости от параметров питаемой цепи.

В качестве основы можно использовать готовые показатели в таблице ниже.

Таблица 2

R4, Ом

1,6

0,82

0,6

0,39

0,22

Сила тока срабатывания предохранителя, А

0,9

1,3

1,7

2,0

2,4

Обе приведенные схемы рассчитаны на работу только в цепях питания 12 В.



Электронные предохранители без реле

Если ваша схема питается током до 5 А и напряжением до 25 В, то вам определенно понравится схема ниже. Порог срабатывания может быть настроен подстроечным резистором, а время реакции можно задать с помощью конденсатора.

Рис. 3. Схема предохранителя без реле



Ввиду того, что под постоянной нагрузкой транзистор может греться, его лучше всего разместить на теплоотводе.

В качестве альтернативной реализации, но с тем же принципом.

Рис. 4. Схема предохранителя без реле



Еще более простой электронный предохранитель с минимумом деталей на схеме ниже.

Рис. 5. Схема электронного предохранителя с минимумом деталей



При возникновении короткого замыкания транзистор блокируется на непродолжительное время. Если блокировка будет снята, а короткое замыкание останется, то “предохранитель” снова сработает и так до тех пор, пока в питаемой цепи не будет устранена проблема. То есть такой предохранитель не требует включения или выключения. Единственный его недостаток – постоянное включение прямой нагрузки в цепи в виде резистора R3.



Электронный предохранитель для 220 В

Схемы электронных предохранителей, приведенные выше, могут работать только в цепях с постоянным питанием. Но что, если вам нужен быстродействующий предохранитель для защиты питания в цепях с переменным током 220 В?

Можно использовать схему блока защиты от перегрузок ниже.

Рис. 6. Схема блока защиты от перегрузок



Максимальный ток срабатывания этой схемы, выполненной на стабилизаторе 7906 – 2А.

T1 – транзистор TIC225M, а

T2 – BTA12-600CW (замена не допустима).

В качестве более простых альтернатив для цепей с переменным током могут выступать следующие.

Рис. 7. Схемы для цепей с переменным током



Автор: RadioRadar
