Как сделать выключатель света с двух мест: Схема переключателя света с двух мест

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

– Переключателей света, вместо выключателей

– Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

– Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

– До каждого механизма переключателя

– До светильника

– До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



– Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

– Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

– Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Включение лампы двумя выключателями

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает

ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

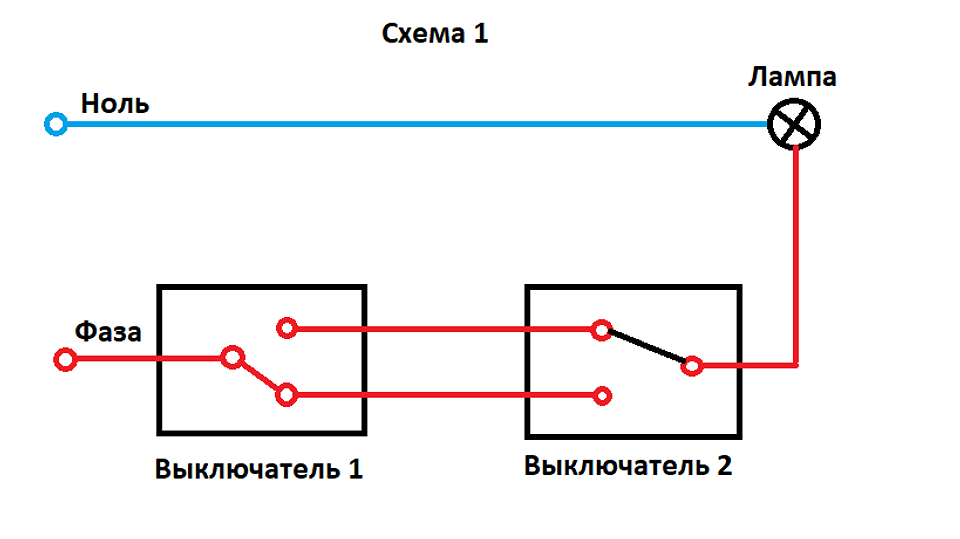

Схема проходного выключателя с двух мест

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью

проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

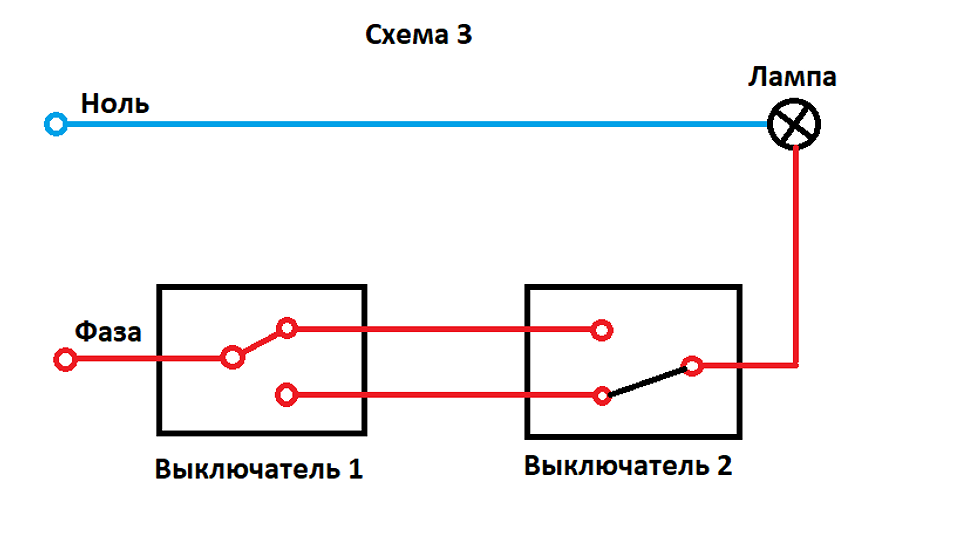

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует

контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

1. Если оба переключателя включены — источник освещения активен;
2. Если один из переключателей включен — источник освещения активен.
3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества, ПВ не будет обесточен, что вызовет опасную ситуацию;
2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке

Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели

При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Желаем Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, мы подобрали информативный видеоролик.

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт. ) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Коридорная схема управления освещением из двух мест. Схемы управления освещением

Подробности Создано 28.09.2014 05:56

Вы приходите к себе домой, включаете освещение в коридоре, разуваетесь, снимаете верхнюю одежду, выключаете свет в коридоре, и в темноте, стараясь ничего не задеть проходите в комнату. Хорошо если у вас короткий и широкий коридор, и на пути нет препятствий. Согласитесь, что намного удобнее было бы не выключать свет, а пройти до конца коридора и выключить его там, то есть иметь освещение с двумя выключателями.

В случае с коридором, светильник с двумя выключателями не такая уж острая необходимость. Но как быть если приходится в темное время суток подниматься по лестнице своего дома на второй этаж, тут разводка люстры на два выключателя была бы гораздо полезнее. Хотя для многих второй выключатель люстры возле кровати – вещь очень удобная. Лег в постель, как водится, почитал или пожмакал планшет, и не вставая выключил светдо утра. Сделать это не так уж и сложно. Не потребуется никакое хитрое устройство. Схема освещения с двумя выключателями потребует только отрезок трехжильного кабеля и два трехпозиционных выключателя.

Речь идет о так называемом проходном выключателе(переключателе), он же двухдиапозонный или двухполюсный выключатель. В схемах его изображают по-разному, но суть от этого не меняется. Любой из двух выключателей в схеме может, в не зависимости от положения другого выключателя, как выключить, так и включить нужную нагрузку. Ниже приведены несколько вариантов, которые помогут понять как это устроено.

Схема подключения светильника к двум выключателям

Разводка светильника к двум выключателям

Одноклавишный проходной выключатель с индикатором

Как уже говорилось ранее, проходной выключатель очень удобен в протяженных пространствах, когда требуется управлять освещением из двух мест. Это может быть и подключение люстры на два выключателя в комнате, особенно в новомодных квартирах студиях, и применение в коридорах, на лестницах, и даже для освещения дорожки от калитки к дому на дачном участке.

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например в начале и в конце прохождения по длинному коридору или лестнице.

Освещение с двухсторонним управлением

Единственным отличием установки светильника с двухсторонним управлением от обычного является схема подключения выключателей (переключателей). Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм2 от источника электроэнергии к светильнику и от него до ближайшего переключателя. Не подключайте новую проводку к осветительной цепи до завершения работ. Проложите между переключателями кабель с жилами сечением 1,5 мм2.

2. Светильник

3. Кабель осветительной цепи

4. Кабель выключателя

5. Выключатель на два направления

6. Соединительный кабель

7. Ответвительная коробка

К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки или щитка), а к клеммам 1 и 2 – две жилы, соединяющие его с другим переключателем.

Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника. Подключите также зелено-желтую жилу к заземляющей клемме светильника (если ее нет, то заизо- лируйте ее конец), а голубую жилу – к клемме нейтрали.

Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в ответвительной коробке. Проверьте новую проводку.

Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник

Нажата клавиша правого переключателя, цепь замкнута, светильник включен Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Освещение с трехсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трех мест. Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями.

В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 – с клеммой 4, в другом положении клавиши: L1 – с клеммой 4, а L2 – с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы – с клеммами 1 и 2 второго переключателя на два направления.

При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

2. Светильник

3. Кабель осветительной цепи

4. Кабель выключателя

5. Выключатель

6. Промежуточный выключатель

7. Соединительный кабель

8. Ответвительная коробка

Alt=”>Схема управления освещением из трех мест”>

Схема управления освещением из трех мест

1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник

2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включен. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник

Управление освещением при помощи импульсных реле

Включать и выключать освещение из нескольких мест можно не только с помощью переключателей, но и при помощи импульсных реле. Это наиболее оправданно для управления освещением более чем из двух мест. Импульсные реле позволят упростить монтаж системы управления освещением и уменьшить расход кабеля.

Импульсные реле и кнопки

Импульсные реле позволяют управлять системой освещения с помощью кнопок с нормально открытыми (нормально разомкнутыми) контактами. Кнопки выглядят как обычные выключатели, но их клавиша подпружинена: в исходном положении контакты разомкнуты и замыкаются только на время нажатия на клавишу (см. с. 149). Реле выпускаются на номинальный ток 16 А.

Сравнение схем управления освещением из нескольких мест

Недостатком традиционной схемы управления освещением из нескольких мест с применением переключателей на два направления и промежуточных (перекрестных) переключателей является большой расход дорогостоящих кабелей, сложный монтаж.

Импульсные реле делают управление освещением из нескольких мест более эффективным. Значительно сокращаются затраты на кабель и упрощается монтаж. Длина линии управления может достигать 600 м, а количество управляющих кнопок не ограничено. Допускается применение кнопок с подсветкой.

1. Ответвительная коробка

2. Переключатель на два направления

3. Промежуточный переключатель

1. Ответвительная коробка

2. Импульсное реле

А1 и А2 – клеммы обмотки катушки управления 1 и 2 – клеммы силовых контактов

В электротехнике электромагнитные реле служат в основном для дистанционного включения или выключения потребителей. В общем случае электромагнитное реле представляет собой электромагнит, который замыкает или размыкает силовые контакты при подаче на его обмотку сравнительно маломощного сигнала. Фактически реле – это выключатель или переключатель, на который мы можем воздействовать дистанционно, на расстоянии до нескольких сотен метров, посылая к нему по проводам управляющий сигнал (запитывая его обмотку).

При подаче управляющего сигнала на контакты обмотки электромагнит преодолевает усилие возвратной пружины и поворачивает якорь вокруг оси. Подвижный контакт замыкает цепь нагрузки. При отключении управляющего сигнала от обмотки, якорь под действием пружины займет исходное положение, и силовые контакты разомкнутся, обесточив нагрузку. Очень часто реле снабжаются еще одним неподвижным силовым контактом – нормально замкнутым (нормально закрытым). Этот контакт замкнут (прижат к подвижному контакту) в отсутствие управляющего сигнала и размыкается при его подаче. Такое реле может работать как переключатель. Расположение выводов (контактов) реле и его схема обычно приводятся на его корпусе.

1. Выводы обмотки

2. Обмотка электромагнита (катушка реле)

3. Сердечник электромагнита

4. Ярмо (магнитопровод)

6. Возвратная пружина

7. Подвижный силовой контакт

8. Неподвижный силовой контакт

9. Неподвижный нормально замкнутый силовой контакт

Импульсное реле по принципу действия аналогично обычному электромагнитному реле, однако для его активации используется кратковременный (импульсный) управляющий сигнал. При подаче импульса якорь притягивается к сердечнику и остается в этом положении за счет специальной механической защелки, то есть контакты остаются замкнутыми и после исчезновения управляющего сигнала. При повторной подаче управляющего импульса защелка освобождает якорь, и он под действием возвратной пружины размыкает контакты.

А1 и А2 – клеммы обмотки катушки управления

1 и 2 – клеммы силовых контактов

Системы электропроводки, в частности, организация освещения, предусматривает элементы управления электроприборами. Эта функция принадлежит переключателям или выключателям, как их называют в быту.

В последние несколько лет для управления освещением в доме или в помещениях в целом, для экономии места и удобства, устанавливается проходной выключатель. Он имеет ряд тождественных названий – дублирующий, перекидной или перекрестный выключатель или переключатель. Сама схема подключения проходного переключателя почти не отличаются от монтажа обычных выключателей.

Работает он по тем же принципам, что и обычный одинарный переключатель, но обладает расширенными функциональными возможностями. Так, монтаж проходного выключателя актуален в тех случаях, когда в рамках одного помещения необходимо установить несколько осветительных приборов, объедененных в единой электрической цепи, например, установить в комнате основной (потолочный элемент освещения) и дополнительный источник света – светильник на стене. Проходные выключатели устанавливаются для освещения двух помещений одновременно, например туалета и ванной комнаты. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одного помещения, в частности сети люминесцентных ламп также целесообразно устанавливать проходной выключатель, схема монтажа которого не представляет большой сложности.

Схема подключения проходного выключателя с 2х мест, которую мы рассмотрим, позволит вам установить возле входов в комнату два прерывателя цепи. При отсутствии опыта лучше заказать бытовые услуги на дом . Но выполнить эту работу можно и самостоятельно. Нужно только выполнять правила установки, подключения, а также не забывать о технике безопасности. Итак, как сделать выключатель света с двух мест ?

Монтаж проходного выключателя: этапы проведения работ

1. Определяется схема проходного выключателя с двух мест. Она довольно проста. В соединительную коробку подается 2 жилы – ноль и фаза. Нулевой сразу соединяем с контактом осветительного прибора. Фазу проводим до первого размыкателя и подсоединяем до общего контакта двух прерывателей. От этого контакта проводим перемычку между выключателями. На втором эта жила подсоединяется к общему контакту. Ко второму – подводится ноль от лампы. Два оставшихся контакта соединяем через коробку с проводом фазы.
2. Подготавливаем места установки и проводим провода. Здесь стоят две задачи – мы должны правильно развести жилы и определить места установки размыкателей и проводной коробки согласно схеме подключения проходного выключателя на 2 клавиши . Определившись, делаем разводку и специальной коронкой сверлим большие отверстия для установки коробки и размыкателей сети. Провода лучше использовать трехжильные и разного цвета. И соединять между собой строго по цветам, для предотвращения короткого замыкания.
3. Производим монтаж проходного выключателя и распределительной коробки. Для этого в готовые отверстия вставляются специальные пластиковые чашки. В них заводятся жилы и подключаются к оборудованию. Затем оно вставляется на место. При помощи крепежных винтов и выдвижных узлов закрепляем их в коробках. Соединительную коробку закрываем крышкой на винтах или защелках. Монтаж завершен.

Для вашей же безопасности лучше доверить данную работу электрику , но если вы обладаете начальными знаниями, то можете самостоятельно попробовать подключить проходной выключатель. Схема подключения проходного выключателя подробно представлена

Варианты установки перекрестных выключателей

На данный момент имеется несколько вариантов того, как сделать проходной выключатель или типов подключения проходных выключателей.

Вот наиболее популярные и удачные варианты:

1. Схема подключения проходного выключателя с 2х мест – по схеме этого варианта происходит контроль освещения из двух мест. Для ее сборки используется два одинарных проходных выключателя. У каждого из них имеется одна точка контакта в месте входа и две аналогичные точки на выходе. Подключение проходного выключателя с двух мест, предполагает:

• Провод «ноль» идет от источника питания через распредкоробку к осветительному прибору.
• «Фазу» также через коробку подключаем на общий контакт первого переключателя.
• Выходные контакты с него, опять же, через коробку подсоединяем к аналогичным контактам второго переключателя.
• В качестве завершающего шага от 2-го прибора с общего контакта провод через коробку подключаем к осветительному прибору и подключение проходного выключателя завершено;

2. Следующий вариант предусматривает управление из двух мест сразу группами осветительных приборов, потребуется схема подключения проходного выключателя на 2 клавиши. В качестве примера – имеется комната с примыкающим коридором. Также есть люстра на пять ламп. Наша задача – установить проходные выключатели для управления двумя группами лампочек на одной люстре. Используем 2 двойных проходных переключателя, получается, что мы будем иметь 2 точки входа и 4 выхода. В остальном порядок подсоединения аналогичен тому, как сделать выключатель света с двух мест.

Схема проходного выключателя

При нажатии на клавишу одного выключателя включается свет. Это происходит из-за замыкания общего провода и подачей ноля от лампочки. Затем, пройдя через длинное помещение или спустившись с этажа, выходя, надавливаете на клавишу другого выключателя, сеть размыкается. Свет тухнет. Теперь на одном контактная планка находится внизу, а на другом вверху. Независимо с какой стороны вы будете включать свет, замыкание контактов позволит вам это сделать. Система очень проста и надежна.

Таким же способом можно подключить и три выключателя. Добавляется одно место установки, дополнительные провода. Разводка остается прежней. Главное правильно подсоединить проводку, не спешить.

Основной вопрос – – м ы разобрали. Но осталось еще несколько нюансов:

1. Правила техники безопасности при проведении работы. Их немного и они очень простые.
Нельзя проводить работы при включенной сети электрического тока. Обязательно убедится перед работой, чтобы никто не смог включить электрический ток. Повесьте предупреждающую табличку.

Проводя монтаж, обязательно убедитесь в правильном соединении проводов и контактов выключателей.

2. При покупке оборудования и проводов обратите особое внимание на качество продукции, спрашивайте сертификаты и не гонитесь за дешевыми товарами.

Выполнив все требования, вы получите светлое и комфортное жилье. Описанный метод подходит для людей, сталкивавшихся с заменой проводки, в противном случае, вам лучше обратиться к специалисту .

Света и радости вашему дому!

Вопросы управления освещением или другими потребителями электрической энергии из разных мест для владельцев квартир и частных домов довольно актуальны.

В сельской местности домашний мастер может реализовать таким способом экономичное пользование наружными светильниками при переходах из жилого здания в зону хозяйственных построек, когда ему необходимо выполнить определенные работы, например, внутри гаража или мастерской.

Дистанционно управлять светом можно в городской квартире.

Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее – переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери .

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

Можно немного подумать и , добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный и выключателю. от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала.

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к . Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в или проложенной . Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Подключение проходного выключателя

Проходной выключатель создает волшебную возможность управления светом с нескольких мест.

В чем заключается волшебство?

Вы можете, легким движением руки, включить освещение, нажав на проходной выключатель, а затем, пройдя несколько метров до конца коридора, выключить свет, опять же, нажав на проходной выключатель.

Проходной переключатель выглядит как обыкновенный двухклавишный или одноклавишный выключатель. В чем же отличие проходного выключателя от обыкновенного, каким образом он способен расширить возможности в управлении светом..?

Почему нельзя установить обыкновенный механизм включения света и получить тот же эффект управления светом с разных мест?

Вся разница кроется внутри переключающего механизма. Естественно, включение света происходит при механическом замыкании управляющих контактов. В обыкновенном одноклавишном выключателе у таких контактов только два положения, включено или выключено. У проходного одноклавишного проходного выключателя совершенно другая логика.

Если продолжить тему логики, то переключатель выполняет функцию «или». Проще говоря, центральный контакт переключается на первый контакт при включении или на второй при выключении. Таким образом управляющий контакт перекидывается из одного крайнего положении в другое , обеспечивая дополнительную коммутацию электрической цепи.

Если прочитав текст, Вы не поняли смысла написанного, внимательно посмотрите на картинку.

С помощью переключателей можно управлять освещением с какого угодно количества мест, с двух, трех, пяти, десяти и так до бесконечности.

Проходные выключатели бывают одноклавишными, двухклавишными и промежуточными.

С помощью одноклавишных можно управлять одним источником света с двух мест. Двухклавишный позволяет включать два разных источника света с двух разных мест. Промежуточный переключатель дает расширение возможностей до бесконечного количества мест включения света.

Номер телефона и WatsApp для бесплатной консультации : 8-985-333-19-14

Где можно применять проходные выключатели?

• Самое распространенное место это лестничные пролеты. Чтобы подняться на второй этаж нужно включить свет над лестницей, а поднявшись, выключить ненужный свет.
• В разных концах длинных коридоров. Вышел в коридор, включил свет, вошел из коридора в другую комнату, выключил свет.
• Если в проходной коридор есть выход из нескольких комнат, то можно у каждой двери установить проходной выключатель.
• Если из помещения, склада например, несколько выходов, расположенных в разных концах здания, то можно у каждого входа – выхода установить группы проходных выключателей. Пришел на работу – включил свет. Уходишь с работы, пройди по освещенному залу и на выходе погаси свет.

Как это работает?

Секрета никакого нет, волшебства, к сожалению тоже. Все дело, как говорят электрики, в третьем проводе.

При монтаже электропроводки, если планируется включение освещения с нескольких мест, нужно заложить необходимое количество проводов.

Например, между двумя одноклавишными выключателями должно быть заложено три жилы провода. Но есть возможность обойтись и двумя, жилами. Все дело в схеме подключения.

Допустим мы используем подрозетники выключателей как распаячные коробки. В таком случае, в первый подрозетник приходит провод 220В, содержащий в себе фазу и ноль, и в него же приходит провод со светильника. Во второй подрозетник должна придти только лишь фаза и две жилы от первого переключателя.

Ничего не понятно?

Смотрите схему подключения проходных выключателей внимательно и Вы увидите, что между переключателями всего лишь две линии, то есть два одножильных провода. Собирать схему проходных переключателей лучше в распаячной коробке. При этом варианте трудно ошибиться с подключением проходных переключателей.

Итак, в распаячную коробку приходят четыре трехжильных провода. Один с о светильника, второй из электрощита, по нему идет 220 В, третий из одного проходного выключателя, четвертый с другого. Или посмотрите поясняющее видео.

Как подключить проходные выключатели в распаячной коробке?

Итак, мы имеем четыре трехжильных провода. Стандартная расцветка у таких проводов такая: белый, синий, желто – зеленый. Для начала нас интересуют два трехжильных провода, от электрощита и со светильника.

Находим их и соединяем между собой два синие и соединяем желто – зеленые. Полученные две скрутки изолируем и убираем. Из этих проводов у нас остаются две жилы белого цвета. Соединяем их попарно с любыми белыми жилами, идущими от проходных выключателей. То есть, берем одну белую жилу от выключателя №1 и соединяем с одной белой жилой, например от светильника, а вторую белую жилу соединяем с белой, идущей от электрощита. Получается две скрутки, их изолируем и аккуратно убираем.

У нас остались две синие жилы и две желто – зеленые, идущие от разных переключателей. Соединяем их по цветам, синий с синим, желто – зеленый с желто зеленым. Опять получаем две скрутки, их изолируем, убираем.

Как подключить провода к проходному выключателю?

В подрозетник проходного переключателя выведены три разноцветных жилы провода. Белый, синий и желто – зеленый. Берем белый и подключаем на главный , перекидной контакт. Обычно он маркируется под номером 1.

Оставшиеся два провода, в произвольном порядке, присоединяем к двум оставшимся зажимам проходного выключателя. Порядок подключения совершенно не важен. Как говориться, хочешь налево, хочешь направо.

Двухклавишный проходной выключатель состоит из двух одноклавишных проходных переключателей. То есть он сильно не отличается от одноклавишного, а просто содержит в себе два механизма.

Для подключения двухклавишного проходного выключателя нужно пробросить в два раза больше жил проводов и только.

Собственно тема проходных выключателей раскрыта полностью, если бы не одно но… Можно обойтись вовсе без них.

Как..? Зачем же мы так долго читали и запоминали количество жил и их цвета?

Просто современный рынок электротоваров предлагает устройства, которые сэкономят количество прокладываемых проводов для управления включением света с разных мест.

Проблема монтажа проходных переключателей в том, что забыв прокинуть хоть один провод, мы не сможем реализовать схему управления освещением. Да и подключение их довольно сложная процедура, даже объяснить порой трудно.

На замену проходным переключателям пришли бистабильные реле.

Принцип действия таких реле в том, что получив управляющий сигнал, они включают освещение, а получив повторный сигнал, выключают. Для управления бистабильным реле нужно всего две жилы провода.

Управление происходит с помощью кнопочного выключателя без фиксации. Нажал кнопку, свет включился, нажал кнопку в любом другом месте, или том же самом, свет выключился. Легко и просто.

Бистабильные реле, или иначе, импульсные реле, выпускаются двух видов : для установки в подрозетник, или импульсное реле для установки на din рейку, то есть в электрощит.

Включение и выключение света с помощью импульсного реле можно осуществить с двух и более мест, до сотни, но не более. Думаю, большее количество мест и не понадобится. При монтаже электропроводки, в таком случае, нужно заложить двухжильный провод между всеми кнопочными выключателями.

Как организовать управление освещением с двух мест

Разбираем схемы управления освещением из нескольких мест

Управление освещением из двух мест, достаточно часто используется как в быту, так и на производстве. Человек всегда стремился к удобству, поэтому придумано множество вариантов реализации таких схем. На практике используются только некоторые из них, и о наиболее удачных и простых в реализации мы и поговорим в нашей статье.

Схема с проходными выключателями

Одной из наиболее старых и отменно зарекомендовавших себя схем, является использование так называемых проходных выключателей. Данный тип электроустановочных устройств отличается от обычных выключателей тем, что он имеет не два, а три контакта. Дабы понять принцип их действия, давайте обозначим эти контакты «1», «2» и «3».

Отличие обычного выключателя от проходного

К контакту номер 1, от распределительной коробки, как и в обычном выключателе, подключается фазный провод. При включённом положении выключателя, замкнуты контакты 1 и 2. Теперь мы отключаем выключатель.

В обычном коммутационном устройстве, в данном случае просто происходит размыкание контактов 1 и 2. В проходном же выключателе, размыкаются контакты 1 и 2 и замыкаются контакты 1 и 3.

На основании этой особенности проходных выключателей и строится схема.

Давайте рассмотрим ее более детально:

Проходной выключатель	Для управления освещением из двух разных мест, нам потребуется два проходных выключателя. Принцип их установки не отличается от установки обычных выключателей, поэтому останавливаться на этом вопросе более детально нет смысла. Остановимся только на схеме подключения.
Монтаж проходного выключателя	Итак, проходные выключатели установлены. После этого соединяем между собой контакты 2 первого выключателя, и контакт 2 второго. После этого соединяем контакт 3 первого, и контакт 3 второго выключателя.
Подключение проходных выключателей	Теперь подключаем контакт 1 первого выключателя, к групповому питающему проводу в распределительной коробке (см. Как подключить провода в распределительной коробке правильно). А контакт 1 второго выключателя, подключаем к нашим светильникам. Нулевой провод и провод заземления, как обычно подключаем к светильникам помимо коммутационных устройств. Все — схема готова к использованию.
Схема подключения двух проходных выключателей	Согласитесь, в этом нет ничего сложного, и вполне реализуемо своими руками даже без наличия специального образования. Но существуют еще более простые схемы, о которых мы и поговорим ниже.

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

• Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

• Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

• В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
• Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Обратите внимание! Мы описываем принцип действия электромагнитного импульсного реле. Существуют еще электронные, которые не имеют катушек и магнитопроводов. Их принцип работы во многом отличается, но конечный результат получается тот же.

• Для подачи напряжения на катушку, инструкция советует использовать обычные кнопки — такие как на дверном звонке. Даже незначительного по времени нажатия обычно хватает для срабатывания реле. Обычно это время на порядок меньше одной секунды.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

• Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
• Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

• Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
• Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
• От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

Схема управления мощными системами освещения

Приведенные выше схемы управления, можно использовать лишь для систем освещения с номинальным током до 16 А. А в случае с проходными выключателями и того меньше — до 10А. Более мощные системы, применяемые на производстве, требуют иного подхода.

• Эти ограничения связаны с номинальным током коммутационных аппаратов. Ну не способны хлипкие контакты импульсного реле или проходного выключателя, коммутировать токи больших величин.

Магнитный пускатель

• Для дистанционной коммутации таких систем освещения, следует использовать магнитные пускатели. В зависимости от модели, такие изделия способны коммутировать токи до 100А и больше. Да, чем большие токи способен коммутировать пускатель, тем выше его цена, но других вариантов нет.
• Для управления пускателем обычно используются кнопочные посты. Кнопочный пост — это две кнопки «Пуск» и «Стоп» в одном корпусе. Кнопка пуск имеет нормально разомкнутый контакт – то есть контакт который замыкается только при нажатии кнопки. А кнопка стоп имеет нормально замкнутый контакт – то есть контакт который размыкается только при нажатии.

На фото кнопочный пост

• Если вам необходимо управлять освещением из двух мест, то вам необходимо два таких кнопочных поста. Подключаем их следующим образом. От фазного провода, приходящего на силовые контакты пускателя, монтируем провод к нормально разомкнутому блок-контакту пускателя. От этого же контакта монтируем провод к контакту номер 1 первой, и второй кнопки «Пуск».

Устройство магнитного пускателя

Обратите внимание! Любой пускатель имеет две пары контактов, которые замыкаются и размыкаются вместе с силовыми. Это блок-контакты. Они необходимы для подключения цепей сигнализации и управления положением пускателя. Одна пара контактов нормально замкнутая, вторая нормально разомкнутая.

• Дальше соединяем между собой контакты номер 2 кнопки «Пуск» первого и второго кнопочного поста. Провод от них монтируем ко второму контакту нормально разомкнутого блок-контакта пускателя.

Схема подключения пускателя от одного кнопочного поста

• От контакта номер 2 кнопки «Пуск» первого кнопочного поста, монтируем и подключаем еще один провод к контакту номер 1 кнопки «Стоп». От второго контакта кнопки «Стоп», монтируем провод к 1 контакту кнопки «Стоп» второго кнопочного поста. А уже от 2-го контакта кнопки «Стоп», монтируем провод к катушке пускателя. Осталось подключить второй контакт катушки к нулевому проводу — и схема управления готова.

Схема подключения пускателя от любого количества кнопочных постов

Обратите внимание! Некоторые, особенно мощные пускатели, предназначены для работы с катушкой в 380В. В этом случае, второй конец катушки необходимо подключить не к нулевому, а другому фазному проводу.

На первый взгляд все это очень запутано, но здесь нет ничего сложного. Осталось подключить силовые провода к силовым контактам пускателя — и схема готова к работе.

Вывод

Если вам необходим переключатель освещения с двух мест, то реализовать такую схему вполне реально и самостоятельно. Но здесь крайне важно соблюдать соответствие фазных и нулевых проводов, дабы не создать короткое замыкание.

Кроме того, следует помнить, что даже самые опытные электрики все работы производят без напряжения. Поэтому перед подключением снимите напряжение с данной группы освещения, а также всех расположенных рядом, к которым возможно случайное прикосновение.

Управление светом из нескольких мест

1. Проходные и перекрестные выключатели

Наиболее часто задача управления светом из двух мест (Рис.1) решается на лестничных маршах, в коридорах и в спальнях. Для этой цели используются так называемые “проходные выключатели”. У разных производителей они называются по-разному, можно встретить термины: “универсальные выключатели”, “лестничные выключатели”, “выключатели из двух мест”, “переключатели”, “маршевые выключатели”.

Суть от этого не меняется: в этих выключателях один вход и два выхода, которые коммутируются поочередно в зависимости от положения клавиши. Обычно механизмы проходных выключателей обозначаются цифрой “6”.

Рис.1. Схема работы проходных выключателей: управление светом из двух мест.

Самостоятельно собрать проходную схему управления несложно, если чётко представлять принцип работы проходного выключателя. На практике применяют два варианта электрической разводки – “классическая” с распредкоробками и современная – при которой вся коммутация выполнена в установочных коробочках выключателей.

• При “классической” разводке кабели от щита и от люстры заводятся в распредкоробку. Провода “ноль” и “земля” идут транзитом к люстре, фаза уходит на выключатель, от выключателя возвращается в распредкоробку и уходит на люстру. Подобная схема позволяет использовать минимум проводов, но имеет ряд недостатков. Любые аварийные ситуации требуют вскрытия распредкоробки, что бывает очень непростой задачей, если коробка замурована под декоративной штукатуркой или спрятана в гипсокартонном потолке. Отсутствие ноля в установочной коробочке выключателя не позволяет при необходимости установить трёхпроводный диммер, трёхпроводный датчик движения или независимую лампу подсветки (диодные лампочки часто мерцают от выключателей подсветки, потому сейчас всё чаще подсветка включается не через лампочку, а на фазу-ноль).
• Современная разводка – без распредкоробок – требует большего количества кабеля, но значительно удобнее в плане поиска неисправностей и существенно облегчает задачу будущей модернизации проводки или перехода на “умное” управление светом. Провод из щита заходит непосредственно в установочную коробочку выключателя. Провода от всех групп света при разводке под “Умный дом” заводятся в щит. Если подобной схемы управления в перспективе не предусмотрено, кабель от люстры также ведут в установочную коробочку выключателя.



Схема управления светом из трех и более мест (Рис.2) применяется в спальнях (от двери и с двух сторон кровати), на многомаршевых лестницах, в длинных коридорах. По краям ставят такие же, как в предыдущей схеме проходные выключатели, посередине – один или несколько “перекрестных выключателей”, другие названия – “кроссовый выключатель”, “универсальный выключатель из трех и более мест”. У этих выключателей два входа и два выхода, механизмы обозначаются цифрой “7”.

Рис.2. Схема работы перекрестных выключателей: управление светом из трех и более мест.

Схема включения перекрёстных выключателей зависит от того, в какой из установочных коробочек происходит коммутация кабеля от щита и кабеля к люстре. Схема при коммутации в одном из проходных выключателей:

Если коммутация производится возле перекрёстного выключателя, схема соединений выглядит немного по-другому:

Если ни одна из приведённых схем не подходит – свяжитесь с нами, поможем с разработкой схемы под конкретный проект.

2. Управление светом при помощи импульсных реле

Импульсные (бистабильные) реле – устройства, которые меняют состояние выхода при подаче очередного сигнала на управляющий вход.

По принципу действия подразделяются на электромеханические и электронные.

• Электромеханические реле не чувствительны к скачкам напряжения и помехам в сети. Как правило, имеют индикатор срабатывания и возможность ручного перевода в противоположное состояние. Недостатки – ограниченный ресурс срабатываний и лёгкий щелчок при переключении.
• Электронные импульсные реле имеют, фактически, неограниченный ресурс, но чувствительны к скачкам напряжения и импульсным помехам в сети.

Управляются выключателями без фиксации (“кнопочными”). Реле, в зависимости от типа корпуса, могут устанавливаться устанавливаются в щитке, распредкоробке или монтажной коробочке выключателя. Туда же подводятся провода от светильников и выключателей. Количество выключателей не лимитировано, они могут быть как одноклавишными, так и двухклавишными без фиксации).

Преимущество данной схемы – возможность управлять сразу несколькими группами света (по количеству установленных реле) из любого числа мест.

Импульсное реле позволяет реализовать функцию “Выключить всё” – установленным при входе в комнату кнопочным выключателем можно отключить все группы света, скоммутированные в щите через импульсное реле. Но, в отличие от “Умного дома”, для включения света вновь придётся нажать на клавишу центрального выключателя – при этом все светильники вернутся в состояние, которое было до выключения. В системе “Умный дом” алгоритм работы центрального выключателя принципиально другой – там нажатие на клавишу формирует команду-телеграмму на все выключатели и диммеры и они переходят в отключённое состояние. Для включения вновь нажимать центральный выключатель не нужно – каждая световая группа включается индивидуально или по сценарию.

• При подключении импульсного реле обязательно учитывайте нагрузочную способность контактов с учётом пусковых токов нагрузок. Особенно, это касается импульсных блоков питания для светодиодной ленты – пусковой ток при включении таких блоков может в десятки раз превышать номинальный рабочий ток.

3. Интеллектуальное управление светом

“Умный свет” – это возможность создания статических и динамических световых сцен (одновременное управление несколькими световыми группами), в которых кроме светильников может участвовать и другое оборудование – шторы, жалюзи, аудио- видеооборудование и др.

Данной теме посвящена статья “Свет под контролем интеллекта” .

Релейная станция Jung

Простое, но достаточно функциональное устройство для управление несколькими группами света предлагает немецкая компания Jung – 8-канальная релейная станция RS8 REG HE, принимающая команды от изящной сенсорной панели. Каждый канал может работать как выключатель с фиксацией или без фиксации. Два модуля могут управлять ролетами или жалюзи, включая поворот ламелей. В устройстве реализована функция “центрального выключателя”. Станция рассчитана только на включение-выключение. Если необходима функция диммирования, с релейной станцией можно соединить четырёхканальную Универсальную диммирующую станцию Jung (UDS 4 REG HE)

Системы радиоуправления, представленные на рынке компаниями Jung, Gira, Berker, Teleco, Inels и др. позволяют с одного пульта управлять большим количеством (до 24-х) различных приемников, которыми могут быть включатели-актуаторы, диммеры, приводы жалюзи и ролет.

Радиопульты класса “Комфорт”, помимо основных функций, позволяеют запрограммировать пять световых сцен, среди которых могут быть “включить все”, “центральный выключатель” и др. Приемники-исполнительные устройства могут быть как щитового исполнения, так и виде “таблеток”, которые устанавливаются в подрозетник или в приборном исполнении, которые удобно прятать за подвесной потолок.

Системы радиоуправления часто приходят на выручку в ситуациях, когда уже выполнена чистовая отделка и нет возможности проложить провод, но при этом нужно добавить группу света, реализовать проходной выключатель, синхронизировать работу нескольких групп RGB подсветки и т.п.

Ещё одна традиционная сфера применения радиосистем – управление освещением приусадебной территории. С помощью радиопульта из любой точки территории можно управлять группами освещения и удивлять гостей необычными визуальными эффектами.

Система “Умный дом”. Наиболее сложные алгоритмы управления освещением с фактически безграничными возможностями могут быть реализованы на оборудовании “Умный дом”. “Умные” модули позволяют выполнять любые сценарии, поддерживать постоянный уровень освещенности, управлять внутренним и наружным освещением по часам, календарю событий, имитировать присутствие жильцов, управлять светом и другим домашним оборудованием через мобильный телефон или Интернет. Для управления светом в системе “Умный дом” используют кнопочные выключатели, настенные кнопочные и сенсорные панели, переносные пульты управления, настольные или настенные тач-панели, смартфоны и планшеты.





схема подключения проходного выключателя с 2х мест и более

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте далее.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

1. Необходимо схематично обрисовать монтаж системы.
2. Выполнить работы по инсталляции РК и подрозетниц.
3. Выполнить инсталляцию нужного числа световых групп.
4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

1. Создаётся схема разводки и расключений.
2. Производятся работы по монтажу коробки распределительной и подрозетниц.
3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Схемы

Монтажная схема подключения

Схема подключения

Принцип подключения проходных выключателей

Наглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробку

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Понятие, виды и свойства электрического тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Проверяем работу

Вкручиваем лампочку в патрон.

Подаем напряжение на автоматический выключатель. Включаем его (поднимаем рычаг вверх), напряжение на схему подано.

Включаем первый проходной выключатель, схема подключения приведена в рабочий режим, свет загорелся, выключаем переключатель два свет погас. Пробуем наоборот. Все работает. Хочу обратить ваше внимание, что в отличии от выключателей, на которых есть правило установки верх и низ, на переключателях такого различия нет. Он может быть в любом положении включен или выключен.

Отключаем электричество. Для этого достаточно перевести рычаг автомата защиты в положение вниз. Убеждаемся в отсутствии напряжения, используя для этих целей указателя напряжения. С помощью изоляционной ленты изолируем все скрутки.

Укладываем их в распределительную коробку.

Схема выполнена, проверена и готова к эксплуатации.

Как подключить 3-сторонний переключатель света

Трехпозиционный переключатель – это выключатель света, который обычно используется для управления светом из двух разных мест в комнате. Например, в большой комнате или на лестнице на двух концах установлен трехпозиционный выключатель света, который позволяет включать / выключать свет из двух разных мест.

Трехпозиционные переключатели света используются парами и требуют специальных соединений проводки. Когда они используются в комбинации с 4-позиционным переключателем, вы можете управлять осветительными приборами из 3 или более мест.

В трехпозиционном переключателе есть три различных способа расположения переключателей:

• Когда оба рычага переключения находятся в верхнем или нижнем положении, цепь замкнута, и светильник горит.
• Когда оба рычага переключения подняты, цепь замкнута, и светильник горит.
• Когда тумблеры находятся в противоположных положениях, цепь прерывается, и светильник выключается.

Инструменты, необходимые для подключения трехпозиционного переключателя света

Чтобы приступить к самостоятельной разводке трехпозиционного переключателя, у вас должны быть под рукой необходимые инструменты.Вот список:

• Отвертка 4 в 1
• Плоскогубцы
• Изолента
• Универсальный нож
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов / кусачки

Шаги для подключения 3-стороннего переключателя света

1. Выключите цепь в автоматическом выключателе.

Подтвердите с помощью бесконтактного тестера напряжения, а затем снимите настенную пластину.

2. Выкрутите выключатель из настенной коробки и осторожно вытащите его.

Осмотрите проводку. Убедитесь, что провод не ослаблен или не оборван. Затем отсоедините провода. Если у вас возникли проблемы с отключением, просто отключите их.

Однако пометьте провода на черном или темном винте как «общие», а провода на светлых или латунных винтах как «путевые», прежде чем их отсоединять.

Перед тем, как снимать старый переключатель, обязательно сделайте заметки или сделайте снимок, чтобы подтвердить подключения.

3. Подготовьте провода для подключения их к новому коммутатору.

Снимите изоляцию провода, чтобы обнажить ¾ дюйма медного проводника. С помощью плоскогубцев сделайте крючок на конце проволоки, согнув ее. Убедитесь, что крюк плотно облегает клеммный винт.

4. Подсоедините провода к новому трехпозиционному переключателю.

Сначала плотно закрутите клеммные винты нового трехпозиционного переключателя. Используя петлю в проводах, подсоедините провод заземления к зеленому винту. Затем подсоедините провод, помеченный как общий, к черному или темному винту.Затем соедините два бегунка с двумя латунными или светлыми винтами.

Убедитесь, что конец петли направлен по часовой стрелке. С помощью плоскогубцев сожмите провод вокруг винта, а затем затяните винты клемм.

5. Используйте изоленту, чтобы закрыть открытые концы провода

Оберните все клеммы и оголенные провода изолентой.

6. После подключения нового переключателя вставьте его в настенную коробку.

С помощью отвертки надежно затяните винты настенной пластины.

Если вы застряли на любом этапе подключения 3-позиционного переключателя света, обратитесь за помощью к профессионалу.

D&F Liquidators имеют большой запас электропитания, предохранительных выключателей и автоматических выключателей. Свяжитесь с нами здесь или позвоните нам по телефону 800-458-9600, чтобы получить высококачественные и надежные электрические материалы от ведущих производителей по конкурентоспособным ценам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, переключателей безопасности и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Преобразование трехпозиционных переключателей в однополюсные

В выходной коробке со стороны линии (слева) отсоедините один из бегущих проводов от 3- позиционного переключателя и установите на него соединитель проводов, чтобы сделать его запасным. Другой конец этого провода будет заглушен в коробке со стороны нагрузки.

В коробке со стороны нагрузки снимите переключатель. Присоедините соединительный элемент к другому концу запасного путевого провода. Подсоедините общий провод переключателя положения 3- к другому проводу бегунка, чтобы подать коммутируемое линейное напряжение на свет. Установите заглушку.

Однополюсный переключатель на стороне нагрузки

В боковом блоке линии снимите 3-позиционный переключатель . Используя соединительный элемент, подключите линейный провод к одному из бегущих проводов для подачи сетевого напряжения на 3- позиционный переключатель в коробке со стороны нагрузки.Установите на него соединитель провода другого путешественника, чтобы сделать его запасным. Установите на коробку заглушку.

В коробке со стороны нагрузки отсоедините запасной провод от переключателя и присоедините к нему соединитель.

Варианты подключения 2 и 3 см. На стр. 2

Как преобразовать 3-

-позиционные переключатели в однополюсные

Для преобразования 3- -позиционных переключателей в однополюсные, с переключателя снимается один из путевых проводов.Для того, чтобы 3- позиционный переключатель функционировал как однополюсный, провода должны быть подключены к общей и одной из подвижных клемм. Это не сработает, если провода подключены к двум клеммам бегунка. Другой пассажирский терминал остается неподключенным.

3- позиционные переключатели могут быть преобразованы в однополюсные в нескольких конфигурациях.

1. Однополюсный выключатель на линии (левая часть схемы), заглушка на стороне нагрузки (для освещения).

2. Заглушка со стороны линии, однополюсный выключатель со стороны нагрузки

3. Однополюсный выключатель на линии, розетка на стороне нагрузки.

4. Розетка на стороне линии, однополюсный выключатель на стороне нагрузки.

На следующих схемах показана каждая конфигурация проводки. Не обрезайте провода короче шести дюймов.

Схема заземления показана отдельно.

Схема обычного трехпозиционного переключателя

Однополюсный переключатель на стороне линии

Узнайте, как работает трехпозиционный переключатель света!

Трехпозиционные переключатели света могут сбивать с толку, правда?

Посмотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный переключатель света.

Как только вы поймете основы, не так сложно подключить или устранить неполадки вашего собственного трехпозиционного переключателя.

Трехпозиционные переключатели позволяют управлять светом или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехпозиционная схема всегда включает два трехпозиционных переключателя .

Посмотрите наше видео, чтобы получить простое руководство по пониманию принципа работы трехпозиционного переключателя – теоретически .

Узнайте, как работает трехпозиционный переключатель

Я уверен, что этот учебный урок о том, как на самом деле работает трехпозиционный переключатель, облегчит вашу работу по электромонтажу.

Начиная с быстрого объяснения однополюсного переключателя и заканчивая полной трехпозиционной схемой, вам не понадобится много времени, чтобы увидеть свет. Кроме того, вы получите советы по устранению неполадок, чтобы вы могли решить проблемы с помощью собственного трехпозиционного переключателя.

Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.

Что такое электрическая цепь?

Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s.На самом деле понять это быстро и легко.

Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно проходят через горячий провод к нагрузке (которая в данном случае является лампочкой) и обратно к сервисной панели через нейтральный провод.

Основы однополюсного коммутатора

Теперь давайте представим коммутатор . Выключатель – это устройство, которое может включать или отключать цепь, создавая простой способ включить или выключить свет / устройство.

Краткое описание трехпозиционных переключателей начинается с базовых знаний об однополюсных переключателях.

Electrical Word Warrior
(также известный как Глоссарий по электричеству)

Однополюсный выключатель – управляет светом (ами) или устройством (ами) из одной точки . Это наиболее распространенный тип переключателя, на котором он обозначен на и на .

Однополюсный выключатель имеет две клеммы для двух проводов под напряжением:
1. Силовой провод 2. Нагрузочный провод. Провод нагрузки соединяется с вашим светом (ами) и устройством (ами). Электрики называют свет или устройство нагрузкой.

Что приятно (и легко) в однополюсных выключателях? Провода могут быть подключены к любой клемме, как показано на фотографиях. Так что вы можете подключиться и побеждать!

Посмотрите на изображение ниже. Вот полная схема с однополюсным переключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю.Это электрический символ однополюсного выключателя.

Похоже на подъемный мост, не так ли? На самом деле это очень хороший взгляд на это.

Для чего нужен подъемный мост? Он открывается и закрывается, чтобы позволить трафику течь или остановить движение.

Когда он открыт, движение останавливается.

Когда закрыто, движение идет.

Наш трафик – это электроны.

Электроны хотят вытекать из панели через лампочку, а затем обратно.

Посмотрите, что происходит, когда я замыкаю выключатель? Существует непрерывный путь прохождения тока. Теперь переключатель находится в положении ON .

Питание от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!

Опять же, это полная электрическая цепь без разрывов.

Основы однополюсного переключателя

Если вы хотите управлять светом из 2 разных мест, вам понадобится 3-позиционный переключатель. Этот тип переключателя имеет 3 контакта.

Вот основные сведения о трехпозиционном переключателе:

• Две латунные клеммы для бегущих проводов
• Одна черная клемма для общего провода

Для ясности, трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет мощность с одного провода на другой – так же, как железная дорога может переключить поезд с одного пути на другой. Получите картину?

Мы называем черный кружок общей клеммой , потому что она всегда подключена к одной из латунных клемм. Но никогда одновременно .

2 латунных круга называются подвижными выводами, потому что к ним подключены 2 бегущих провода.

Обозначим два подвижных троса T1 и T2. Наша общая клемма обозначена буквой C.

Выше бегущий провод T1 находится под напряжением, потому что он контактирует с общей клеммой.

Ниже на бегущий провод T2 подается напряжение, потому что теперь он контактирует с общей клеммой.

Трехсторонняя цепь с полной схемой

В большинстве домов есть по крайней мере одна схема трехходового переключателя.Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?

Хи, как выглядит полностью схематическая 3-проводная цепь. Помните, что трехпозиционная схема должна иметь два трехпозиционных переключателя , и вы можете увидеть их на изображении ниже.

Изучите эту диаграмму. Определить, почему не горит свет, довольно просто. В электрической цепи есть обрывы. Переключение только одного из трехпозиционных переключателей должно сделать свое дело и включить свет.

---

Давайте задействуем переключатель справа.Теперь мощность может течь по путевому проводу T2, и свет горит! (Если повернуть переключатель слева, это приведет к тому же результату включения света.)

---

Начиная с описанного выше сценария, я теперь нажимаю на переключатель слева. Свет погаснет. Вы можете легко увидеть, что ток не может течь к свету.

---

Я снова нажимаю выключатель справа, и свет снова включается. Однако теперь ток течет по бегущему проводу T1.

Electrical Word Warrior
(также известный как Электрический глоссарий)

Трехпозиционный переключатель – трехпозиционный переключатель имеет 3 клеммы: 2 латунные клеммы для 2 бегущих проводов и 1 общий (черный) контакт для общего провод.

Схема 3-ходового переключателя всегда состоит из двух 3-ходовых переключателей , которые управляют светом (ами) или устройством (ами) из двух разных мест.

Интересный факт № 1: 3-позиционный переключатель не имеет маркировки «включено» и «выключено». Вы можете догадаться, почему?

Интересный факт № 2: технический термин для 3-позиционного переключателя – однополюсный двухпозиционный переключатель (SPDT).

Поиск и устранение неисправностей трехпозиционного переключателя

Теперь, когда вы знаете, как правильно подключить трехпозиционный переключатель, устранять проблемы довольно легко.Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с трехпозиционным переключателем.

Почему у меня не работает трехпозиционный переключатель?

Я часто слышу вопрос: «Почему не работает мой трехпозиционный переключатель?» Чаще всего возникает ошибка при подключении.

Распространенная ошибка при подключении трехпозиционного переключателя – это подключение общего провода к латунной клемме.

Пример показан ниже.

Чтобы усугубить проблему, бегущий провод обычно подключается к общей клемме, как показано ниже.

---

Кажется, что трехпозиционный переключатель работает правильно, когда вы управляете переключателем. (См. Ниже, когда я щелкаю выключателем слева, загорается свет.)

Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.

---

Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я справился.

---

Я чувствую себя неплохо. Я решаю вернуться и еще раз нажать на переключатель слева.Я ожидаю, что свет снова включится.

Угу! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.

Мораль этой истории заключается в том, что никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы подключили их правильно, проверьте переключатели между переключателями не менее 3 раз.

Советы по поиску и устранению неисправностей 3-позиционного переключателя

Следуйте этим советам по поиску и устранению неисправностей 3-позиционного переключателя, чтобы избежать ненужных разочарований при диагностике проблемы.

Вот как устранить проблему с трехсторонним переключателем:

1. Внимание! Всегда начинайте с выключения питания на панели выключателя.
2. Убедитесь, что общий провод подключен к общей (черной) клемме. Обычно я сначала подключаю общий провод к общей клемме. Это важнейший вопрос, который нужно делать правильно.
3. Еще раз проверьте, что бегунки подключены к латунным клеммам. Не имеет значения, какой бегущий провод к какой латунной клемме подключен.Пока это латунь, ты в порядке!
4. Убедитесь, что все винты на коммутаторе затянуты, чтобы не было ослабленных соединений.
5. Есть ли у вас нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
6. Убедитесь, что ваша панель подает напряжение 120 В.

Поиск и устранение неисправностей трехпозиционного переключателя не так уж и сложно, как вы можете видеть из советов выше. Чаще всего проблема в том, что провода подключены не к тому контакту.Это быстрое решение, которое займет всего несколько минут.

Завершение работы

Получите представление о том, как работает трехпозиционный переключатель, и не так сложно подключить их самостоятельно или устранить проблему.

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Почему трех- и четырехпозиционные электрические переключатели делают все лучше

A : Нет нужды подкупать меня десертами, поскольку я большой поклонник трех- и четырехпозиционных переключателей.Я хотел бы встретиться с инженером, который много лет назад придумал, как сделать эти великолепные переключатели, которые позволят вам управлять источником света или группой источников света из разных мест.

Чаще всего эти переключатели используются наверху и внизу лестницы или в концах длинного коридора. Когда вы используете его в законченном доме, вы можете подумать, что это волшебство заставляет все это работать. На самом деле вам просто нужны специальные переключатели, которые легко доступны. Вам также понадобится специальный кабель с одним дополнительным проводом, который проходит между двумя переключателями.

Простейшая установка – всего два трехпозиционных переключателя управляют одним светом. На трехпозиционном переключателе есть три винта и зеленый винт заземления. Стандартный однополюсный выключатель имеет только два винта и зеленый винт заземления.

Этот лишний винт на трехпозиционном переключателе сбивает с толку почти всех домовладельцев и начинающих электриков, судя по электронным письмам, которые я получаю каждую неделю с просьбами о помощи. Есть несколько способов соединить два трехпозиционных переключателя вместе, но я предпочитаю метод, при котором вы используете кабель с дополнительным красным проводом.Его называют трехпроводным с заземлением.

Настоящее развлечение и волшебство этих переключателей – это когда у вас есть ситуация, когда вы хотите управлять некоторыми лампами или прибором из трех или более точек. Моя дочь строит новый дом прямо сейчас, и в ее доме есть как минимум пять комплектов света, которые управляются четырьмя выключателями.

Чтобы достичь этого более высокого уровня электрического волшебства, вы устанавливаете четырехпозиционные переключатели между двумя трехпозиционными переключателями в цепи. На четырехпозиционном переключателе есть четыре винта и зеленый винт заземления.

Чтобы проводка работала безупречно и ваш муж стал любителем этих переключателей, вы подключаете один и тот же специальный трехпроводной кабель между всеми трех- и четырехпозиционными переключателями в цепи. Этот красивый красный провод вместе с черным проводом в кабеле сделает всю тяжелую работу, и ваш муж будет думать, что все переключатели в вашем новом доме были посыпаны пылью пикси.

У меня есть три полезных видео на AsktheBuilder.com, в которых показано, насколько быстро и легко можно подключить и устранить неполадки трех- и четырехпозиционных переключателей.В совокупности эти видео посмотрели более 2 миллионов человек, что сэкономило им сотни тысяч долларов на гонорарах электриков и адвокатов по бракоразводным процессам!

Q: Что лучше всего подходит для чистки деревянных и композитных настилов? В Интернете много противоречивой информации. Многие говорят, что хлорный отбеливатель нужно смешивать с водой в соотношении 50/50. Другие говорят, что нужно взорвать с помощью мойки высокого давления. – Лори С., Портленд, штат Орегон.

A : Я испробовал все упомянутые методы и совершенно случайно обнаружил лучший способ чистки деревянного настила.

Я всегда знал, что хлорный отбеливатель – худшее средство для чистки террас, патио и тротуаров на открытом воздухе. Соседка из Цинциннати с помощью хлорного отбеливателя убила великолепный клен, который обеспечивал роскошную тень на ее заднем дворике. Каждую весну она выливала во внутренний дворик три галлона чистого отбеливателя и вытирала его, чтобы избавиться от водорослей. Я сказал ей, что это ошибка, и она проигнорировала меня. Дерево становилось все хуже и хуже, и в конце концов его пришлось срубить.

Другие мои друзья и многие подрядчики считают, что мойки высокого давления – это ответ.Да, это великолепные инструменты, которые удаляют плесень, грязь и поврежденные солнцем герметики. Но поток под высоким давлением также разъедает мягкую светлую весеннюю древесину между более темными полосами летней древесины на настиле. Вскоре ваша колода будет выглядеть как рыбацкий пирс 50-летней давности.

Двадцать пять лет назад я исследовал, как запечатать деревянную настилу. Я взял интервью у производителя и случайно спросил об использовании хлорного отбеливателя в качестве чистящего средства. Он ответил: «О, это худшее, что можно использовать.Вы хотите использовать кислородный отбеливатель. Позвоните этому химику, и он расскажет вам все об этом ».

Я позвонил, и он полностью изменил мое мнение о том, как чистить все, что можно смыть водой, включая дерево и композитный настил.

Кислородный отбеливатель легко доступен . Существует довольно много торговых марок. Я бы порекомендовал сертифицированный органический отбеливатель. Кислородный отбеливатель не токсичен для растений. Он не обесцвечивает цвет древесины, как хлор. При использовании кислородного отбеливателя не возникает неприятного запаха.

Кислородный отбеливатель представляет собой порошок, который вы смешиваете с водой. Используйте теплую или горячую воду и перемешивайте, пока весь порошок не растворится. Работайте в тени и нанесите раствор на сухой настил, чтобы он впитался в древесину, чтобы произвести глубокую очистку. Обильно нанесите раствор и дайте пузырькам кислорода поработать не менее 15 минут, прежде чем слегка протереть настил средней щеткой. Хорошо промойте чистой водой, дайте высохнуть, и вы удивитесь, насколько чиста ваша древесина!

Подпишитесь на бесплатную рассылку новостей Тима и слушайте его новые подкасты.Перейдите на: AsktheBuilder.com .

Подключение Brilliant, когда есть несколько переключателей, которые управляют одними и теми же лампами – Brilliant Support

Когда есть другие переключатели, управляющие светом в цепи, это называется «3-ходовым», «4-ходовым» или многосторонняя “конфигурация”. «Трехпозиционный» переключатель позволяет включать и выключать питание из более чем одного места. «4-позиционные» переключатели добавляются, когда имеется три или более мест. «Многоходовой» переключатель – это «3-ходовой» или «4-позиционный» переключатель, что означает, что одними и теми же огнями можно управлять из разных мест.

Сначала определите провода, которые вы будете использовать.

1. Нейтраль (N) – Обычно белого цвета и используется в домах с современными стандартами электропроводки. Один или несколько нейтральных проводов могут быть подключены или не подключены к вашему коммутатору. Нейтральные провода не используются со стандартным переключателем, хотя некоторые электронные диммеры используют их. Если к вашему переключателю не подключен нейтральный провод, один или несколько, скорее всего, будут в задней части коробки, в которой находится переключатель. Нейтральный провод может быть частью жгута и, скорее всего, закрыт гайкой для провода.Если имеется более одного нейтрального провода, вы должны соединить их вместе, а затем подключить к Brilliant, используя наш раздел о соединении гаек и удлинителей проводов для получения инструкций. Если нейтральный провод отсутствует, значит, ваш дом несовместим с Brilliant. В этом случае следует проконсультироваться с электриком.
2. Земля (⏚) – Обычно голая медная или зеленого цвета. Провода заземления используются практически во всех случаях. Если вы находитесь в старом доме, вы можете найти выключатели без заземляющих проводов. В этом случае не устанавливайте Brilliant и проконсультируйтесь с электриком, чтобы согласовать домашнюю проводку.
3. Обыкновенный и странствующий – Обычно черный и красный. Для двух переключателей вы увидите два черных провода и один красный провод. Найдите черный провод, который входит в электрическую коробку, в том же экранированном кабеле, что и красный провод. Эти два провода – это провод Black Traveler и провод Red Traveler, которые подключаются к другому переключателю. Другой черный провод называется общим проводом.

После того, как вы определили каждый провод, отсоедините провода от существующего коммутатора и отложите старый коммутатор в сторону.

Вставьте провода от стены в отверстия для клемм в Brilliant Base и прикрепите их, затягивая винты по бокам основания, пока провода не будут надежно закреплены.

1. Подключите нейтральный провод к одному из отверстий «N» на основании. Если имеется несколько нейтральных проводов, см. Наш раздел, посвященный гайкам и удлинителям проводов, чтобы узнать, как их соединить.
2. Подключите провод заземления к одному из отверстий «⏚» на основании.
3. Подключите общий провод к одному из отверстий «C» на основании.
4. Подключите черный провод Traveler к одному из отверстий «L1» на базе.
5. Подсоедините красный провод путешественника к одному из отверстий «L2» на базе.

Еще раз проверьте проводку! В осветительных установках с двумя или тремя переключателями к каждой клемме должен быть подключен провод!

Выключатели домашнего освещения различных типов

Если у вас возникли проблемы с вопросом, какие типы бытовых выключателей света вы можете установить в своем доме, то вы попали в нужное место.Эта статья расскажет вам о последних и лучших, а также о том, есть ли у вас правильная проводка для их установки.

Есть много разных типов выключателей домашнего освещения. От тумблеров до беспроводных переключателей света – позвольте мнению сертифицированных электриков дать вам совет. Мы устанавливаем много разных типов и знаем выключатели.

Перечень различных типов выключателей домашнего освещения

• Переключатель на одно положение (однополюсный)
• Переключатель на одно положение (однополюсный)
• Переключатель на 2 положения (3-ходовой)
• Переключатель на 2 положения (3-ходовой)
• Переключатель на несколько положений (4-ходовой)
• Многопозиционный переключатель decora (4-позиционный)
• Экономия места под переключателем
• Настенный переключатель с таймером
• Двухполюсный переключатель
• Диммерный переключатель
• Переключатель управления вентилятором
• Интеллектуальный переключатель

Различные типы переключателей домашнего освещения

Тумблер с одним положением

Однопозиционный тумблер – это стандартный переключатель вверх-вниз.Переключатель имеет маркировочные позиции, расположенные сверху и снизу. Клеммные винты находятся с правой стороны.

Выключатели этого типа – самый простой выключатель света, который вы увидите в любом доме. Коммутатор будет обеспечивать нагрузку до 1800 Вт. Коммутаторы подключаются к стандартному проводу nmd.

Однополюсный выключатель света – это один из многих типов выключателей домашнего освещения. Выключатель света можно использовать для различных видов освещения. Вы также увидите, что розетки переключаются с помощью такого переключателя.Это для переключения ламп. Рождественские огни или что-нибудь еще, что вы можете придумать.

Коммутатор Decora Single Location

Однопозиционный переключатель Decora практически идентичен однополюсному переключателю, однако он намного больше и имеет прямоугольную форму.

Эти переключатели часто называют клавишными переключателями, и вы увидите их во многих домах более высокого уровня. Несмотря на то, что внутри крышки переключателя есть маркировка для верхней и нижней части, на самом переключателе нет индикатора, который бы указывал, что выключено, а что включено.Они придают красивый чистый вид и подходят для дома.

Двухпозиционный тумблер

Двухпозиционный переключатель, часто называемый трехпозиционным переключателем, аналогичен однополюсному переключателю, он позволяет переключать розетку или осветительный прибор только из двух мест.

Эти переключатели обычно используются на лестницах. Вы также увидите, что они расположены в коридорах, в помещениях, слишком больших для одного переключателя. Эта форма тумблера не имеет маркировки на самом переключателе для перемещения вверх и вниз, но имеет маркировку на внутренней стороне переключателя.

Этот переключатель имеет три винтовых клеммы, одна из которых является общей, а две – путевыми. Путешественники делают то, что мы называем переключением питания между двумя положениями переключателя.

Двухпозиционный переключатель Decora

Переключатель в буквальном смысле совпадает с тумблером. Единственное отличие – это внешний вид кулисного переключателя. Эти типы переключателей снова используются для более эстетичного вида.

Переключатели этого типа бывают разных цветов и имеют множество функций.

Коммутаторы для экономии места

Экономия места под выключателями или выключателями домашнего освещения другого типа. Переключатель перевернутого типа используется в тесноте. Вы можете установить однополюсный переключатель вверху и однополюсный переключатель внизу.

Коммутатор

также может иметь трехпозиционный переключатель вверху и трехпозиционный переключатель внизу. Фактически это позволяет установить положение переключателя в одной коробке устройства. Их часто используют в ванных комнатах.

Некоторым не нравятся такие переключатели, потому что их сложно использовать.Однако их установка может быть дешевле для вашего электрика.

Настенный выключатель с таймером

Настенный выключатель с таймером – это еще один тип выключателя, который можно использовать для различных целей. Таймер можно использовать для электроприборов, осветительных приборов, двигателей или чего-либо еще, что вы можете автоматически контролировать мощностью до 1 лошадиных сил.

У них есть несколько программ, которые можно применить к таймеру. Благодаря небольшому цифровому настенному дисплею, он позволяет очень легко увидеть, в каком режиме находится таймер и в каком режиме он работает.У них есть встроенные часы, а также кнопка отмены.

Настенные переключатели с таймером поставляются только с переключателями в стиле декора. У них есть большая спинка на них, две позволяют управлять электроникой, она должна быть установлена ​​в одном корпусе устройства с большим количеством места.

Двухполюсный переключатель

Двухполюсный переключатель используется для переключения таких устройств, как двигатель резервуара с горячей водой, нагружает что-либо еще, тяжелое. Переключатели рассчитаны на нагрузку 240 В. Это у них четыре винтовых клеммы сзади, две для линии и две для нагрузки.

Сколько людей и даже некоторые электрики принимают переключатели за 4-позиционные переключатели. Вы должны внимательно посмотреть на заднюю часть переключателя, чтобы прочитать строку и нагрузить, чтобы убедиться, что это двухполюсный переключатель.

Модель также бывает в версии с таймером и в версии для декора. В некоторых приложениях вы увидите, что они используются для выключения и включения насосов бассейна. Они также используются для отключения водяного насоса в вашем доме. Это заменяет сервисное отключение, чтобы сантехник мог работать с вашим насосом в случае возникновения проблемы.

Диммерные переключатели

Диммерные переключатели в наши дни прошли долгий путь. Существует множество различных диммерных переключателей. Вы – обычный диммер, управляющий молнией. Обязательно проверьте рейтинг на переключателе диммера, когда вы совершаете покупку.

Мы снова и снова видим, как клиенты меняют свои лампочки 2 светодиода, а затем диммер не работает, плата заставляет лампочки мигать. это потому, что диммер не предназначен для светодиодного освещения.При покупке диммера убедитесь, что он рассчитан на светодиодное освещение.

Еще одна вещь, на которую следует обратить внимание при покупке светодиодного диммера, – это то, что диммер является однополюсным или трехполюсным и рассчитан на место, в котором вы пытались его установить. Некоторые диммеры имеют двойной рейтинг: однополюсный и трехсторонний. со светодиодами эти диммеры стоят около тридцати долларов.

Чтобы узнать больше о типах диммеров, о которых идет речь, щелкните здесь.

Беспроводные диммеры

Помимо упомянутых выше диммеров, вы также можете приобрести так называемый беспроводной диммер.Диммер подключается через нейтральный провод в вашем доме.

Допустим, у вас есть набор уличных фонарей, которыми вы хотите управлять для нескольких мест в вашем доме. У вас может быть беспроводной диммер у двери в подвал, у входной двери, у двери патио в спальне, и все они управляют одними и теми же светильниками. Это очень хорошая идея.

Еще одна отличная идея – использовать выключатель для управления освещением или розетками в другом здании. Если у вас есть сарай или гараж, в котором вы хотите включить свет.Вы можете использовать беспроводной диммер, чтобы включить и выключить свет.

Настенный переключатель управления вентилятором

Вопреки распространенному мнению, диммер не управляет потолочным вентилятором. Он просто перегорит сверхурочно, включая вентилятор. Вы услышите сильное жужжание, исходящее от вентилятора и, возможно, диммера.

Вам необходимо установить регулятор потолочного вентилятора. Эти элементы управления могут быть однополюсными и трехсторонними. Электроника внутри блока управления вентилятором рассчитана на нагрузку двигателя.

Управление вентиляторами также будет беспроводным. Вы можете приобрести их прямо с вентилятором. У них есть настенный пульт, который принимает батарейки, и модуль, который устанавливается внутри вентилятора.

Умные переключатели Wi-Fi

Интеллектуальные переключатели – это новейшие достижения в области технологий. Они общаются с вашим домашним Wi-Fi. Настенный выключатель заменяет обычный выключатель, и на нем горит индикатор Wi-Fi.

Вы можете управлять различными видами нагрузок. Они также имеют встроенные функции диммера.Однако будьте осторожны, чтобы не добавить слишком много их в свой дом. Вы обнаружите, что это довольно быстро замедляет ваш сигнал Wi-Fi.

Чтобы устранить эту проблему, вы можете установить отдельный маршрутизатор Wi-Fi, чтобы ротор мог действовать как концентратор, с которым должен взаимодействовать интеллектуальный коммутатор.

Автономный маршрутизатор Wi-Fi, предназначенный исключительно для интеллектуального коммутатора, – это хорошая идея. Вы также можете купить отдельный концентратор с коммутаторами умного дома.

Будут ли эти переключатели работать с моим телефоном?

Да, эти переключатели будут работать с вашим телефоном.Вы можете загрузить приложение для смартфона, чтобы управлять всеми устройствами умного дома. Он может взаимодействовать с настенными выключателями, дверными звонками, обогревом камер и многим другим.

Так что, если вы уезжаете и забыли запереть двери, вы можете сделать это со своего телефона. Если вам нужно включить обогреватель, когда вы вернетесь домой, то да, вы тоже можете это сделать.

Все выключатели одинаковы

Простой ответ: нет, все выключатели не одинаковы. В новом коде указано, что все проводные переключатели должны иметь нейтраль.Это сделано для того, чтобы вы могли добавить такие вещи, как умный переключатель, который требует нейтрали.

Очень часто старая школьная проводка позволяла запитать переключатель редактирования света, например, выключатель света. Вы можете определить это, сняв выключатель света и увидев бело-черный провод, прикрепленный к выключателю.

Этот метод подключения больше не разрешен в Правилах по электрооборудованию 2020 года.

Типы проводки выключателя света

Существует много разных видов проводки выключателя света.Вы можете включить питание через выключатель или через свет. Трехходовые переключатели часто проходят через каждый трехпроводной переключатель до источника света.

Стандартный двухпроводной выключатель света имеет просто два провода для питания и 2 провода для освещения.

Подробнее о подключении выключателя света в другой статье, чтобы просмотреть эту статью, щелкните здесь.

Могу ли я использовать однополюсный выключатель света в качестве трехпозиционного

Технически нет, вы не должны использовать трехполюсный выключатель света.Однако, если вы используете винтовые клеммы с правой стороны 3-контактного разъема. Он будет работать так же, как однополюсный переключатель.

Убедитесь, что трехпозиционный переключатель направлен правильно вверх. Это гарантирует, что 3-ходовой переключатель будет выключен, когда он не находится в нижнем положении.

Сколько ватт выдержит выключатель света?

Стандартный однополюсный выключатель света на 15 А рассчитан на мощность 1800 Вт. Вы также можете получить переключатель света на 20 ампер, обеспечивающий большую мощность. Не рекомендуется превышать мощность молнии 1500 Вт на однополюсном выключателе света.

Это работает до 80% нагрузки схемы. Если вам требуется большая разрешающая нагрузка или несколько цирков, вы можете использовать реле освещения. Реле освещения позволяет запитать несколько цепей прямо от источника питания с помощью сигнала выключателя света.

Этот вид выключателя света используется в больших коммерческих зданиях или на фабриках, где необходимо одновременно включать несколько источников света.

Сколько коммерческих зданий будет иметь рядное или флуоресцентное освещение, которое им необходимо включать сразу.

Проводные 3-позиционные переключатели

Ниже приведены некоторые из наиболее распространенных схем подключения. вы встретите в своем доме розетки, выключатели и основные бытовая техника. Подключение трехпозиционных переключателей кажется самым популярным тему, поэтому я включил для них много диаграмм. Трехходовой переключатели позволяют управлять освещением или розетками с двух точек. Они обычно используются для освещения лестницы, где требуется переключаться на каждом этаже, выходящем на лестницу.Трехпозиционные переключатели также распространены в коридорах, гаражах и кухнях.

Четырехпозиционные переключатели очень похожи по конструкции на трехсторонние и используются для управления огнями или розетками от трех или несколько мест переключения.

Как подключить выключатель света

Провод выключателя света

Подключить выключатель света (питание в свет)

Подключите выключатель света (несколько огней от одного переключатель)

Проволока выключатель света (несколько источников света и несколько переключателей)

Как подключить трехпозиционный переключатель

Подключение основного трехпозиционного переключателя

Подключить 3-позиционный переключатель (питание на свет)

Подключите 3-позиционный переключатель (несколько ламп)

Подключите 3-позиционный переключатель (свет между переключателями)

Подключите 3-позиционный переключатель (свет между переключателем, но сила в свет)

Подключите 3-позиционный переключатель (несколько лампочек между переключатели)

Бьюсь об заклад, вы никогда не знали, что существует столько разных пути к подключите трехпозиционные переключатели .Практически каждые 3 конфигурация переключателя, с которой вы столкнетесь дома, будет основана на на одной из этих диаграмм.

Как подключить 4-позиционный переключатель

Подключение 4-позиционного переключателя

Подключите 4-позиционный переключатель (все провода к одной коробке)

Как подключить потолочный вентилятор

Подключение потолочного вентилятора (регулятор освещенности с переключателем вентилятора)

Подключение потолочного вентилятора (отдельные переключатели освещения и вентилятора)

Подключите потолочный вентилятор (питание к приспособлению №1)

Подключите потолочный вентилятор (питание к приспособлению №2)

Подключение потолочного вентилятора (питание к креплению, одинарный диммер)

Подключение потолочного вентилятора (питание к приспособлению, цепь переключателя)

Подключение потолочного вентилятора (одиночный переключатель)

Как подключить вытяжной вентилятор

Проводка в ванную / вытяжной вентилятор

Подключение вытяжного вентилятора (таймер)

Wire a Вентилятор для ванной (выключатель света и таймер вентилятора)

Как подключить розетку

Подключить к стандартной розетке

Подключите розетку GFCI

Подключение нескольких розеток GFCI

Как подключить основные бытовые приборы

Как подключить плиту или плиту

Как подключить сушилку

Как подключить посудомоечную машину

Как подключить водонагреватель

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование – Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размеров вашей электрической части Сервис

Электрооборудование – установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ^® Электрическое Calc Elite или Electric Toolkit для Android и iOS.
