Как следует включать в цепь амперметр: Ответьте на вопросы по рисунку. (картинка) 1. Как следует включать в цепь амперметр? 2. Правильно ли он включен в изображенную

Содержание

Как амперметр включается в цепь: последовательно или паралельно

Знать силу тока, проходящую через определенный участок цепи довольно важно. Это помогает рассчитать сечение кабеля и избежать перегрева токопроводящих жил. Эта статья поможет начинающим электрикам разобраться в нюансах работы и подключения измерительного прибора. Но сначала вспомним немного азов из школьной программы.

Как известно, амперметром называется измерительный прибор, позволяющий определить силу постоянного и переменного тока в электрической цепи. В зависимости от планируемой сферы применения, шкалу измерительного устройства градуируют в амперах, микро- или миллиамперах. Для измерений больших величин используется прибор, шкала которого разделена на килоамперы.

Схема и особенности подключения

Чтобы точно произвести замеры и не вывести прибор из строя, его нужно правильно включить в электрическую цепь. Амперметр подключается последовательно к участку сети, на котором нужно произвести замеры. Для единичного измерения используют щупы, а для постоянного снятия показаний устройство подключается при помощи зажимов.

Важно! Обязательно нужно соблюдать полярность подключения! К фазному проводу подключается положительный щуп, а к нулевому выводу – отрицательный щуп.

Особенностью амперметра является возможность повысить предел его измерений. Для этого измерительный прибор включается в сеть при помощи таких дополнительных устройств:

Для замеров постоянного тока требуется дополнительно подключить магнитный усилитель;
При замерах переменного значения в цепь дополнительно включается трансформатор;
Подключение через шунт. Этот способ считается универсальным и подходит для измерений не только переменного, но и постоянного тока.

Именно поэтому чаще всего используется этот вид подключения. Рассмотрим подробнее, что это такое.

Устройство и подключение шунта

Для подключения амперметра используют стандартный шунт, представляющий собой медную пластину, закрепленную на изоляторе из карболита. На медной пластине с каждой стороны имеется по два винта: потенциальные и токовые зажимы. В комплекте идут заводские изделия, имеющие установленное сопротивление и рассчитанные на определенную силу тока. Чтобы правильно включить шунт в цепь измерения, придерживайтесь следующего алгоритма:

Выбирать изделие следует с большими показателями предполагаемых значений. Например, если предполагаемая сила тока в проверяемой линии составляет 12–15 A, выбирается изделие, позволяющее проводить замеры до 20 A;
Далее подключаются измерительные провода от амперметра к потенциальным зажимам на медной планке;
Измеряемая линия обесточивается;
Затем отсоедините питающие провода от устройства, на котором нужно проверить потребляемое значение;
Шунт включается в разрыв электрической линии: отсоединенные провода подключаются к токовым зажимам.

[ads-pc-1][ads-mob-1]
Теперь включается питание, и снимаются показания с амперметра. После этого линия опять обесточивается, измеряющее устройство отключается, а соединения восстанавливаются.

Обратите внимание! Полученные показания умножаются на коэффициент, который указывается на изоляционной пластине шунта. Если этот коэффициент не указан, можно самостоятельно рассчитать цену деления прибора. Для этого максимальное значение шкалы умножается на расчетные показатели дополнительной пластины.

Особенности расчета

Если стандартные шунты с заводскими обозначениями отсутствуют, эти значения можно рассчитать самостоятельно, если вместо сопротивления использовать промышленные резисторы. В этом случае поступают следующим образом:

Чтобы расширить диапазон шкалы измерений, параллельно к устройству подсоединяется резистор, через который проходит основная часть тока. При этом через измеряющее устройство проходит незначительная часть, достаточная для замеров;
Следующим шагом определяется максимальное значение тока. Для этого вольтметром, соблюдая полярность, измеряется напряжение на источнике питания. Также определяется общее сопротивление цепи, на которое делится величина напряжения;
Теперь нужно узнать сопротивление обмотки амперметра. Эта величина указывается в паспорте к прибору или измеряется самостоятельно;
Остается рассчитать требуемое сопротивление резистора, используемого в качестве шунта. Для этого максимальный ток умножается на общее сопротивление линии, а полученное значение делится на номинальное напряжение источника питания.

Теперь вы знаете не только как пользоваться амперметром, но и как правильно его подключить в электрическую цепь. Надеемся, что этот материал помог вам выйти из ситуации, когда шкалы измерения прибора не хватает для точных замеров. Мы разобрались, что для этого нужно подключить стандартный шунт или рассчитать его самостоятельно.

Как включается амперметр в электрическую цепь

Амперме́тр (от ампер + μετρέω «измеряю») — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно [1] с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения [2] . Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания): это приведёт к короткому замыканию!

Бесконтактное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется токоизмерительные клещи (на фото).

Содержание

Общая характеристика [ править | править код ]

По конструкции амперметры делятся:

со стрелочной измерительной головкой без электронных схем;
со стрелочной измерительной головкой с использованием электронных схем;
с цифровым индикатором.

Приборы со стрелочной головкой [ править | править код ]

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором [ править | править код ]

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки [ править | править код ]

Принцип действия самых распространённых в амперметрах систем измерения:

В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки прямо пропорционален силе тока, поэтому шкала магнитоэлектрического прибора линейна. Направление поворота стрелки зависит от направления протекающего через рамку тока, поэтому магнитоэлектрические амперметры непригодны для непосредственного измерения силы переменного тока (стрелка будет дрожать возле нулевого значения), и требуют правильной полярности подключения в цепи постоянного тока (иначе стрелка будет отклоняться левее нуля).

В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.

В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь [ править | править код ]

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт. Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано – чаще всего 75 мВ). При высоких напряжениях (выше 1000В) – в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока – магнитные усилители.

Всем нам известно, что амперметр – это прибор для измерения тока, который измеряется в Амперах. Меряет амперы – значит, амперметр.

Но, для того, чтобы замерить ток, необходимо амперметр правильно подключить в цепь. Будь то цепь постоянного или переменного тока. Ведь неправильное включение прибора может привести к выходу его из строя.

Амперметр подключается к электрической цепи последовательно

То есть у нас есть провод, по нему течет электрический ток от источника этого самого тока к потребителю, которым может выступать электрический прибор.

Чтобы измерить ток амперметром, нам необходимо обесточить (отключить) источник питания. Затем необходимо разорвать цепь – в прямом и переносном смысле. Грубо говоря, разрезать провод.

Теперь у нас получится два провода.

Берем амперметр, подключаем к прибору две половины разрезанного провода. Нужно учесть тот факт, что ток, протекающий в цепи должен быть меньше максимально измеряемого тока прибора. Максимально измеряемый ток прибора должен быть написан на самом приборе или в документации к нему.

Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение провода. Провода должны быть изолированы (покрыты изоляцией), а на концах зачищены.

После того, как провода подключены и надежно закреплены в амперметре, можно включать питание и прибор покажет величину тока в цепи, который и пройдет через амперметр.

Но так никто не делает, потому что разрезанные провода до добра не доводят.

У амперметра малое внутреннее сопротивление, это сделано для того, чтобы оно минимально влияло на величину измеряемого тока. При подключении амперметра в цепь переменного тока не имеет значения, куда подключать прибор.

При подключении амперметра в цепь постоянного тока, если стрелка будет отклоняться в другую сторону, или же будет показывать ноль – следует поменять полярность, поменять провода местами.

Подключение амперметра через шунт

Если ток в цепи окажется больше, чем ток прибора, то можно рассчитать и использовать шунт для измерения тока большей величины. В этом случае цепь разделится на две ветви. У одной будет малое сопротивление амперметра, а у второй большое сопротивление подобранного шунта. Большой ток разделится пропорционально сопротивлениям и по амперметру пройдет малый ток, по шунту – большой. (Более подробно об этом явлении).

Измерение тока амперметром через трансформатор тока или клещи

Бывают случаи, когда надо замерить ток в кабеле, на шине… изолированной шине. Шина – это медная полоса определенного сечения, по которой протекает ток, не автомобильное колесо…

Разрезать кабель или шину бывает накладно, да и бессмысленно. В этом случае можно воспользоваться измерительными клещами или трансформатором тока.

Трансформатор тока имеет две обмотки – высшую и низшую, которые не связаны между собой. Ток приходит на высшую, затем создается ЭДС (более подробно про принцип действия ТТ) и во вторичной обмотке протекает ток, пропорциональный числу витков обмоток. Так вот, если есть необходимость замерить ток, то на кабель вешают «бублик», он же – ТТ. А уже к трансформатору тока присоединяют амперметр. Тут главное правильно быть проинструктированным и не наделать дел. Получается мы снимаем ток амперметром со вторичной обмотки, преобразованный в меньшую сторону и безопасный для измерения и амперметра.

Такой же принцип используется и в измерительных клещах, только и амперметр и ТТ находятся в одном корпусе. Да и плюс ко всему первичная обмотка клещей размыкается одним нажатием кнопки на корпусе и потом замыкается.

Эти два описанных решения гораздо удобнее, чем разрезать провод и садить к амперметру. Главное следить за диапазонами измеряемых приборами и протекаемых в электрических цепях токов.

Мультиметры позволяют измерять постоянный ток до 10 Ампер. Но их часто палят, так как неправильно подключают концы на прибор, не учитывают величину тока в проводах… Но это в основном молодые люди. Часто для «починки» такой неисправности необходимо просто заменить предохранитель в приборе.

Ну, и в конце хотелось бы еще раз повторить основную мысль всего повествования:

Сохраните в закладки или поделитесь с друзьями

Постоянный ток не меняет направления во времени. Примером может служить батарейка в фонарике или радиоприемнике, аккумулятор в автомобиле. Мы всегда знаем, где положительная клейма источника питания, а где отрицательная.

Переменный ток — это ток, который с определенной периодичностью меняет направление движения. Такой ток протекает в нашей розетке, когда мы к ней подключаем нагрузку. Тут нет положительного и отрицательного полюса, а есть только фаза и ноль. Напряжение на нуле близко по потенциалу с потенциалом земли. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду.

В течение одного периода колебания величина тока повышается от нуля до максимума, затем уменьшается и проходит через ноль, а потом совершается обратный процесс, но уже с другим знаком.

Получение и передача переменного тока намного проще, чем постоянного: меньше потерь энергии, С помощью трансформаторов мы можем легко менять напряжение переменного тока.

При передаче большого напряжения требуется меньший ток для той же мощности. Это позволяет использовать более тонкие довода. В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.

Измерение постоянного тока

Чтобы в электрической цепи измерить ток, необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. При этом, чтобы исключить влияние измерительного прибора на работу потребителя, амперметр должен обладать очень малым внутренним сопротивлением, чтобы практически его можно было бы принять равным нулю, чтобы падением напряжения на приборе можно было бы просто пренебречь.

Включение амперметра в цепь — всегда последовательно с нагрузкой. Если подключить амперметр параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит или сгорит источник, поскольку весь ток потечет через мизерное сопротивление измерительного прибора.

Шунт

Пределы измерения амперметров, предназначенных для проведения измерений в цепях постоянного тока, расширяемы, путем подключения амперметра не напрямую измерительной катушкой последовательно нагрузке, а путем подключения измерительной катушки амперметра параллельно шунту.

Так через катушку прибора пройдет всегда лишь малая часть измеряемого тока, основная часть которого потечет через шунт, включенный в цепь последовательно. То есть прибор фактически измерит падение напряжения на шунте известного сопротивления, и ток будет прямо пропорционален этому напряжению.

Практически амперметр сработает в роли милливольтметра. Тем не менее, поскольку шкала прибора градуирована в амперах, пользователь получит информацию о величине измеряемого тока. Коэффициент шунтирования выбирают обычно кратным 10.

Шунты, рассчитанные на токи до 50 ампер монтируют непосредственно в корпуса приборов, а шунты для измерения больших токов делают выносными, и тогда прибор соединяют с шунтом щупами. У приборов, предназначенных для постоянной работы с шунтом, шкалы сразу градуированы в конкретных значениях тока с учетом коэффициента шунтирования, и пользователю уже не нужно ничего вычислять.

Если шунт наружный, то в случае с калиброванным шунтом — на нем указывается номинальный ток и номинальное напряжение: 45 мВ, 75 мВ, 100 мВ, 150 мВ. Для текущих измерений выбирают такой шунт, чтобы стрелка отклонялась бы максимум – на всю шкалу, то есть номинальные напряжения шунта и измерительного прибора должны быть одинаковыми.

Если речь идет об индивидуальном шунте для конкретного прибора, то все, конечно, проще. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.

Шунты изготавливают из металлов с малым температурным коэффициентом сопротивления, и обладающих значительным удельным сопротивлением: константан, никелин, манганин, – чтобы когда протекающий через шунт ток нагревает его, это не отражалось бы на показаниях прибора. Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику. А чтобы подключенный вольтметр не оказывал влияния на работу цепи, не вызывал бы снижения напряжения, не вызывал потерь, – он должен обладать достаточно высоким внутренним сопротивлением, чтобы током через вольтметр можно было бы пренебречь.

Добавочный резистор

И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. А при известном значении сопротивления добавочного резистора, по зафиксированному на нем напряжению легко определяется полное измеряемое напряжение, действующее в данной цепи. Так работают все классические вольтметры.

Коэффициент, появляющийся в результате добавления добавочного резистора, покажет, во сколько раз измеряемое напряжение больше напряжения, приходящегося на измерительную катушку прибора. То есть пределы измерения прибора зависят от величины добавочного резистора.

Добавочный резистор встраивается в прибор. Для снижения влияния температуры окружающей среды на измерения, добавочный резистор изготавливают из материала обладающего малым температурным коэффициентом сопротивления. Поскольку сопротивление добавочного резистора во много раз больше сопротивления прибора, то и сопротивление измерительного механизма прибора в итоге не зависит от температуры. Классы точности добавочных резисторов выражаются аналогично классам точности шунтов — в долях процентов обозначают величину погрешности.

Чтобы еще больше расширить пределы измерения вольтметров, применяют делители напряжения. Это делается для того, чтобы при измерении на прибор приходилось напряжение, соответствующее номиналу прибора, то есть не превышало бы предел на его шкале. Коэффициентом деления делителя напряжения называется отношение входного напряжения делителя к выходному, измеряемому напряжению. Коэффициент деления берут равным 10, 100, 500 и более, в зависимости от возможностей применяемого вольтметра. Делитель не вносит большой погрешности, если сопротивление вольтметра также высоко, а внутреннее сопротивление источника мало.

Измерение переменного тока

Чтобы точно измерить прибором параметры переменного тока, необходим измерительный трансформатор. Измерительный трансформатор, применяемый в целях измерений, к тому же дает персоналу безопасность, поскольку благодаря трансформатору достигается гальваническая развязка от цепи высокого напряжения. Вообще, техника безопасности запрещает подключать электроизмерительные приборы без таких трансформаторов.

Применение измерительных трансформаторов позволяет расширить пределы измерения приборов, то есть появляется возможность измерять большие напряжения и токи при помощи низковольтных и слаботочных приборов. Так, измерительные трансформаторы бывают двух типов: трансформаторы напряжения и трансформаторы тока.

Измерительный трансформатор напряжения

Чтобы измерить переменное напряжение применяют трансформатор напряжения. Это понижающий трансформатор с двумя обмотками, первичная обмотка которого присоединяется к двум точкам цепи, между которыми нужно измерить напряжение, а вторичная — непосредственно к вольтметру. Измерительные трансформаторы на схемах изображают как обычные трансформаторы.

Трансформатор без нагруженной вторичной обмотки работает в режиме холостого хода, и при подключенном вольтметре, сопротивление которого велико, трансформатор остается практически в этом режиме, и поэтому можно считать измеренное напряжение пропорциональным напряжению, приложенному к первичной обмотке, с учетом коэффициента трансформации, равного соотношению количеств витков во вторичной и первичной его обмотках.

Таким образом можно измерять высокое напряжение, при этом на прибор будет подаваться небольшое безопасное напряжение. Останется умножить измеренное напряжение на коэффициент трансформации измерительного трансформатора напряжения.

Те вольтметры, которые изначально предназначены для работы с трансформаторами напряжения, имеют градуировку шкалы с учетом коэффициента трансформации, тогда по шкале без дополнительных вычислений сразу видно значение измененного напряжения.

В целях повышения безопасности при работе с прибором, на случай повреждения изоляции измерительного трансформатора, один из выводов вторичной обмотки трансформатора и его каркас сначала заземляются.

Измерительные трансформаторы тока

Для подключения амперметров к цепям переменного тока служат измерительные трансформаторы тока. Это двухобмоточные повышающие трансформаторы. Первичная обмотка включается последовательно в измеряемую цепь, а вторичная — к амперметру. Сопротивление в цепи амперметра мало, и получается, что трансформатор тока работает практически в режиме короткого замыкания, при этом можно считать, что токи в первичной и вторичной обмотках относятся друг к другу как количества витков во вторичной и первичной обмотках.

Подобрав подходящее соотношение витков, можно измерять значительные токи, при этом через прибор всегда будут протекать токи достаточно малые. Останется умножить измеренный во вторичной обмотке ток на коэффициент трансформации. Те амперметры, которые предназначены для постоянной работы совместно с трансформаторами тока, имеют градуировку шкал с учетом коэффициента трансформации, и по шкале прибора без вычислений можно легко считать значение измеряемого тока. С целью повышения безопасности персонала, один из выводов вторичной обмотки измерительного трансформатора тока и его каркас сначала заземляются.

Во многих применениях удобны проходные измерительные трансформаторы тока, у которых магнитопровод и вторичная обмотка изолированы и расположены внутри проходного корпуса, через окно которого проходит медная шина с измеряемым током.

Вторичная обмотка такого трансформатора никогда не оставляется разомкнутой, ибо сильное увеличение магнитного потока в магнитопроводе может не только привести к его разрушению, но и навести на вторичной обмотке опасную для персонала ЭДС. Чтобы провести безопасное измерение, вторичную обмотку шунтируют резистором известного номинала, напряжение на котором будет пропорционально измеряемому току.

Для измерительных трансформаторов характерны погрешности двух видов: угловая и коэффициента трансформации. Первая связана с отклонением угла сдвига фаз первичной и вторичной обмоток от 180°, что приводит к неточным показаниям ваттметров. Что касается погрешности связанной с коэффициентом трансформации, то это отклонение показывает класс точности: 0,2, 0,5, 1 и т. д. – в процентах от номинального значения.

Физика 8 класс. Измерение силы тока и напряжения. Измерение работы и мощности тока :: Класс!ная физика

Физика 8 класс. ИЗМЕРЕНИЕ СИЛЫ ТОКА В УЧАСТКЕ ЦЕПИ

Для измерения силы тока существует измерительный прибор – амперметр.

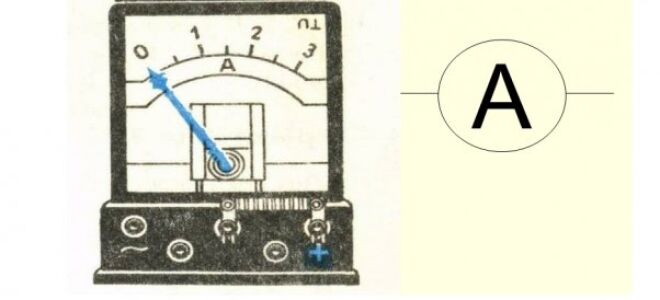

Условное обозначение амперметра на электрической схеме:

При включении амперметра в электрическую цепь необходимо знать :

1. Амперметр включается в электрическую цепь последовательно с тем элементом цепи,
силу тока в котором необходимо измерить.

2. При подключении надо соблюдать полярность: “+” амперметра подключается к “+” источника тока,
а “минус” амперметра – к “минусу” источника тока.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
НА УЧАСТКЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

Для измерения напряжения существуют специальный измерительный прибор — вольтметр.

Условное обозначение вольтметра на электрической схеме:

При включении вольтметра в электрическую цепь необходимо соблюдать два правила:

1. Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение;

2.Соблюдаем полярность: “+” вольтметра подключается к “+” источника тока,
а “минус” вольтметра – к “минусу” источника тока.

___

Для измерения напряжения источника питания вольтметр присоединяют непосредственно к его зажимам.

ИЗМЕРЕНИЕ РАБОТЫ И МОЩНОСТИ
ЭЛЕКТРИЧЕСКОГО ТОКА

Для определения работы или мощности тока можно использовать специальный измерительный прибор – ваттметр.
При отсутствии ваттметра пользуются одновременным подключением двух измерительных приборов к нужному участку цепи: амперметра и вольтметра.

Далее проводится расчет работы и мощности тока по формулам.

P = UI ……… и ……. A = UIt

ОПРЕДЕЛИ !

1. Что изменилось на участке цепи, если включенный параллельно вольтметр
показывает уменьшение напряжения?

___

2. Какими способами можно определить напряжение в городской сети,
имея в своем распоряжении любые приборы, кроме вольтметра?

Устали? – Отдыхаем!

Амперметры. Виды и работа. Устройство и применение. Особенности

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.д. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т.д. Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора, либо в параллели с шунтом. В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину.

Виды амперметров

Точность показаний прибора зависит от принципа действия и вида устройства.

Существует два основных вида амперметров:

Аналоговые.
Цифровые.

Первый вид в свою очередь делится на следующие устройства:

Магнитоэлектрические.
Электромагнитные.
Электродинамические.
Ферродинамические.

По виду измеряемого тока амперметры делятся:

Для переменного тока.
Для постоянного тока.

Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Конструктивные особенности и работа

Магнитоэлектрические амперметры

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора.

Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений. Это позволяет произвести измерения с высокой точностью.

К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях.

Электромагнитные

Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Электродинамические

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров.

Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля, расположенные в непосредственной близости к ним. Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте.

Ферродинамические

Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора. Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях. К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов.

Цифровые

Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями. Вес прибора также очень незначительный.

Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов.

Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования. Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления. Поэтому такой прибор применяют в условиях внешней среды.

Измерение переменного и постоянного тока

Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему.

Существуют и специальные приборы, измеряющие переменный ток. Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока.

Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным.

Общий принцип действия амперметра

Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита.

Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток. Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита.

Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов. В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине. На эту величину и происходит отклонение стрелки прибора от нуля.

Сфера применения

Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике. Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях.

В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути.

Аналоговые приборы до сих пор также применяются в различных областях жизни. Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных. Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение. Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Как выбрать

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем.

Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний.

Наиболее удобный вид амперметра – это цифровой. Хотя в настоящее время более популярными являются мультиметры, в состав которых также входит функция измерения тока.

Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током. При работе с амперметром следует соблюдать осторожность и внимательность.

Измерение тока и напряжения. Вольтметр и амперметр.

Приветствую всех читателей на нашем сайте и сегодня в рамках курса “Основы электроники” мы будем изучать основные способы измерения силы тока, напряжения и других параметров электрических цепей. Естественно, без внимания не останутся и основные измерительные приборы, такие как вольтметр и амперметр.

Измерение тока. Амперметр.

И начнем мы с измерения тока. Прибор, используемый для этих целей, называется амперметр и в цепь он включается последовательно. Рассмотрим небольшой примерчик:

Как видите, здесь источник питания подключен напрямую к резистору. Кроме того, в цепи присутствует амперметр, включенный последовательно с резистором. По закону Ома сила тока в данной цепи должна быть равна:

I = \frac{U}{R} = \frac{12}{100} = 0.12

Получили величину, равную 0.12 А, что в точности совпадает с практическим результатом, который демонстрирует амперметр в цепи 🙂

Важным параметром этого прибора является его внутреннее сопротивление r_А. Почему это так важно? Смотрите сами – при отсутствии амперметра ток определяется по закону Ома, как мы и рассчитывали чуть выше. Но при наличии амперметра в цепи ток изменится, поскольку изменится сопротивление, и мы получим следующее значение:

I = \frac{U}{R_1+r_А}

Если бы амперметр был абсолютно идеальным, и его сопротивление равнялось нулю, то он бы не оказал никакого влияния на работу электрической цепи, параметры которой необходимо измерить, но на практике все не совсем так, и сопротивление прибора не равно 0. Конечно, сопротивление амперметра достаточно мало (поскольку производители стремятся максимально его уменьшить), поэтому во многих примерах и задачах им пренебрегают, но не стоит забывать, что оно все-таки и есть и оно ненулевое.

При разговоре об измерении силы тока невозможно не упомянуть о способе, который позволяет расширить пределы, в которых может работать амперметр. Этот метод заключается в том, что параллельно амперметру включается шунт (резистор), имеющий определенное сопротивление:

R = \frac{r_А}{n\medspace-\medspace 1}

В этой формуле n – это коэффициент шунтирования – число, которое показывает во сколько раз будут увеличены пределы, в рамках которых амперметр может производить свои измерения. Возможно это все может показаться не совсем понятным и логичным, поэтому сейчас мы рассмотрим практический пример, который позволит во всем разобраться.

Пусть максимальное значение, которое может измерить амперметр составляет 1 А. А схема, силу тока в которой нам нужно определить имеет следующий вид:

Отличие от предыдущей схемы заключается в том, что напряжение источника питания на этой схеме в 100 раз больше, соответственно, и ток в цепи станет больше и будет равен 12 А. Из-за ограничения на максимальное значение измеряемого тока напрямую использовать наш амперметр мы не сможем. Так вот для таких задач и нужно использовать дополнительный шунт:

В данной задаче нам необходимо измерить ток I. Мы предполагаем, что его значение превысит максимально допустимую величину для используемого амперметра, поэтому добавляем в схему еще один элемент, который будет выполнять роль шунта. Пусть мы хотим увеличить пределы измерения амперметра в 25 раз, это значит, что прибор будет показывать значение, которое в 25 раз меньше, чем величина измеряемого тока. Нам останется только умножить показания прибора на известное нам число и мы получим нужное нам значение. Для реализации нашей задумки мы должны поставить шунт параллельно амперметру, причем сопротивление его должно быть равно значению, которое мы определяем по формуле:

R = \frac{r_А}{n\medspace-\medspace 1}

В данном случае n = 25, но мы проведем все расчеты в общем виде, чтобы показать, что величины могут быть абсолютно любыми, принцип шунтирования будет работать одинаково.

Итак, поскольку напряжения на шунте и на амперметре равны, мы можем записать первое уравнение:

I_А\medspace r_А = I_R\medspace R

Выразим ток шунта через ток амперметра:

I_R = I_А\medspace \frac{r_А}{R}

Измеряемый ток равен:

I = I_R + I_А

Подставим в это уравнение предыдущее выражение для тока шунта:

I = I_А + I_А\medspace \frac{r_А}{R}

Но сопротивление шунта нам также известно (R = \frac{r_А}{n\medspace-\medspace 1}). В итоге мы получаем:

I = I_А\medspace (1 + \frac{r_А\medspace (n\medspace-\medspace 1)}{r_А}\enspace) = I_А\medspace n

Вот мы и получили то, что и хотели. Значение, которое покажет амперметр в данной цепи будет в n раз меньше, чем сила тока, величину которой нам и нужно измерить 🙂

С измерениями тока в цепи все понятно, давайте перейдем к следующему вопросу, а именно определению напряжения.

Измерение напряжения. Вольтметр.

Прибор, предназначенный для измерения напряжения называется вольтметр. И, в отличие от амперметра, в цепь он включается параллельно участку цепи, напряжение на котором необходимо определить. И, опять же, в противоположность идеальному амперметру, имеющему нулевое сопротивление, сопротивление идеального вольтметра должно быть равно бесконечности. Давай разберемся с чем это связано:

Если бы в цепи не было вольтметра, ток через резисторы был бы один и тот же и определялся по Закону Ома следующим образом:

I_1 = I_2 = \frac{U}{R_1 + R_2} = \frac{30}{10 + 20} = 1

Итак, величина тока составила бы 1 А, а соответственно напряжение на резисторе 2 было бы равно 20 В. С этим все понятно, а теперь мы хотим измерить это напряжение вольтметром и включаем его параллельно с R_2. Если бы сопротивление вольтметра было бы бесконечно большим, то через него просто не потек бы ток (I_B = 0), и прибор не оказал бы никакого воздействия на исходную цепь. Но поскольку r_В имеет конечную величину и не равно бесконечности, то через вольтметр потечет ток. В связи с этим напряжение на резисторе R_2 уже не будет таким, каким бы оно было при отсутствии измерительного прибора. Вот поэтому идеальным был бы такой вольтметр, через который не проходил бы ток.

Как и в случае с амперметром, есть специальный метод, который позволяет увеличить пределы измерения напряжения для вольтметра. Для осуществления этого необходимо включить последовательно с прибором добавочное сопротивление, величина которого определяется по формуле:

R_Д = r_В\medspace (n\medspace-\medspace 1)

Это приведет к тому, что показания вольтметра будут в n раз меньше, чем значение измеряемого напряжения. По традиции давайте рассмотрим небольшой практический пример:

Здесь мы добавили в цепь добавочное сопротивление R_3. Перед нами стоит задача измерить напряжение на резисторе R_2:\medspace U_2 = R_2\medspace I_2. Давайте определим, какой результат при таком включении выдаст нам вольтметр:

U_2 = I_2\medspace R_2 = U_В + I_В\medspace R_3

Подставим в эту формулу выражение для расчета сопротивления добавочного резистора:

U_2 = U_В + I_В\medspace (r_В\medspace (n\medspace-\medspace 1)) = U_В + I_В\medspace r_В\medspace n\medspace-\medspace I_В\medspace r_В = U_В + U_В\medspace n\medspace-\medspace U_В = U_В\medspace n

Таким образом: U_В = \frac{U_2}{n}. То есть показания вольтметра будут в n раз меньше, чем величина напряжения, которое мы измеряли. Так что, используя данный метод, возможно увеличить пределы измерения вольтметра!

В завершении статьи пару слов об измерении сопротивления и мощности.

Для решения обеих задач возможно совместное использование амперметра и вольтметра. В предыдущих статьях (про мощность и сопротивление) мы подробно останавливались на понятиях сопротивления и мощности и их связи с напряжением и сопротивлением, таким образом, зная ток и напряжение электрической цепи можно произвести расчет нужного нам параметра. Ну а кроме того есть специальные приборы, которые позволяют произвести измерения сопротивления участка цепи – омметр – и мощности – ваттметр.

В общем-то, на этом, пожалуй, на сегодня закончим, следите за обновлениями и заходите к нам на сайт! До скорых встреч!

Ответы на вопросы “Постоянный электрический ток. § 13. Измерение силы тока и напряжения”

1.

В чем отличие цифровых и аналоговых электрических приборов?Цифровые приборы усиливают сигнал, дают ему количественную оценку и выводят информацию на дисплей, а аналоговые основаны на использовании поворота катушки в магнитном поле. Угол поворота катушки зависит от силы тока, протекающего по катушке.

2. Для измерения какой физической величины используется амперметр? Почему сопротивление амперметра должно быть малым?

Амперметр – прибор для измерения силы тока. Он включается в цепь последовательно, и его сопротивление должно быть много меньше сопротивления цепи. В противном случае амперметр сильно увеличит сопротивление цепи, что исказит показания прибора (то есть он покажет меньшую силу тока).

3. Объясните необходимость использования шунта к амперметру. Чему равно сопротивление шунта?

Максимальный угол поворота рамки в аналоговом амперметре ограничивает показания прибора (сила тока возрастает, а поворачиваться уже некуда). Шунт – проводник, который включают в цепь для того, чтобы по нему пошла часть тока.

Тогда рамка с током повернется на меньший угол, и, исходя из угла поворота рамки и сопротивления шунта, можно рассчитать настоящую силу тока.

4. Для измерения какой физической величины используется вольтметр? Почему сопротивление вольтметра должно быть большим?

Вольтметр – прибор для измерения напряжения. Если в цепь включить вольтметр, то сопротивление цепи уменьшится. Чтобы свести это уменьшение к минимуму, следует делать сопротивление вольтметра намного большим по сравнению с сопротивлением цепи.

5. Объясните необходимость использования добавочного сопротивления к вольтметру. Как выбирается величина добавочного сопротивления?

Для увеличения пределов измерения вольтметра к нему можно подключить дополнительное сопротивление. Если необходимо увеличить U_max в n раз, то дополнительное сопротивление должно быть в n раз больше сопротивления вольтметра. Напряжение на дополнительном сопротивлении и на вольтметре будут различаться в (n-1) раз. Используя это соотношение, легко можно вычислить напряжение в цепи.

§101. Измерение тока и напряжения

Измерение тока.

Для измерения тока в цепи амперметр 2 (рис. 332, а) или миллиамперметр включают в электрическую цепь последовательно с приемником 3 электрической энергии.

Для того чтобы включение амперметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, амперметры выполняют с малым внутренним сопротивлением. Поэтому практически сопротивление его можно считать равным нулю и пренебрегать вызываемым им падением напряжения.

Амперметр можно включать в цепь только последовательно с нагрузкой. Если амперметр подключить непосредственно к источнику 1, то через катушку прибора пойдет очень большой ток (сопротивление амперметра мало) и она сгорит.

Рис. 332. Схемы для измерения тока (а, б) и напряжения (в, г)

Для расширения пределов измерения амперметров, предназначенных для работы в цепях постоянного тока, их включают в цепь параллельно шунту 4 (рис. 332,б). При этом через прибор проходит только часть I_А измеряемого тока I, обратно пропорциональная его сопротивлению R_А. Большая часть I_ш этого тока проходит через шунт.

Прибор измеряет падение напряжения на шунте, зависящее от проходящего через шунт тока, т. е. используется в качестве милливольтметра. Шкала прибора градуируется в амперах. Зная сопротивления прибора R_A и шунта R_ш можно по току I_А, фиксируемому прибором, определить измеряемый ток:

I = I_А (R_А+R_ш)/R_ш = I_Аn (105)

где n = I/I_А = (R_A + R_ш)/R_ш — коэффициент шунтирования. Его обычно выбирают равным или кратным 10. Сопротивление шунта, необходимое для измерения тока I, в n раз большего, чем ток прибора I_А,

R_ш = R_A/(n-1) (106)

Конструктивно шунты либо монтируют в корпус прибора (шунты на токи до 50 А), либо устанавливают вне его и соединяют с прибором проводами.

Если прибор предназначен для постоянной работы с шунтом, то шкала его градуируется сразу в значениях измеряемого тока с учетом коэффициента шунтирования и никаких расчетов для определения тока выполнять не требуется. В случае применения наружных (отдельных от приборов) шунтов на них указывают номинальный ток, на который они рассчитаны, и номинальное напряжение на зажимах (калиброванные шунты).

Согласно стандартам это напряжение может быть равно 45, 75, 100 и 150 мВ. Шунты подбирают к приборам так, чтобы при номинальном напряжении на зажимах шунта стрелка прибора отклонялась на всю шкалу.

Следовательно, номинальные напряжения прибора и шунта должны быть одинаковыми. Имеются также индивидуальные шунты, предназначенные для работы с определенным прибором. Шунты делят на пять классов точности (0,02; 0,05; 0,1; 0,2; 0,5). Обозначение класса соответствует допустимой погрешности в процентах.

Для того чтобы повышение температуры шунта при прохождении по нему тока не оказывало влияния на показания прибора, шунты изготовляют из материалов с большим удельным сопротивлением и малым температурным коэффициентом (константан, манганин, никелин и пр. ).

Для уменьшения влияния температуры на показания амперметра последовательно с катушкой прибора в некоторых случаях включают добавочный резистор из констан-тана или другого подобного материала.

Измерение напряжения.

Для измерения напряжения U, действующего между какими-либо двумя точками электрической цепи, вольтметр 2 (рис. 332, в) присоединяют к этим точкам, т. е. параллельно источнику 1 электрической энергии или приемнику 3.

Для того чтобы включение вольтметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, вольтметры выполняют с большим сопротивлением. Поэтому практически можно пренебрегать проходящим по вольтметру током.

Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочный резистор 4 (R_д) (рис. 332,г). При этом на прибор приходится лишь часть U_v измеряемого напряжения U, пропорциональная сопротивлению прибора R_v.

Зная сопротивление добавочного резистора и вольтметра, можно по значению напряжения U_v, фиксируемого вольтметром, определить напряжение, действующее в цепи:

U = (R_v+R_д)/R_v * U_v = nU_v (107)

Величина n = U/U_v=(R_v+R_д)/R_v показывает, во сколько раз измеряемое напряжение U больше напряжения U_v, приходящегося на прибор, т. е. во сколько раз увеличивается предел измерения напряжения вольтметром при применении добавочного резистора.

Сопротивление добавочного резистора, необходимое для измерения напряжения U, в п раз большего напряжения прибора Uv, определяется по формуле R_д=(n— 1) R_v.

Добавочный резистор может встраиваться в прибор и одновременно использоваться для уменьшения влияния температуры окружающей среды на показания прибора. Для этой цели резистор выполняется из материала, имеющего малый температурный коэффициент, и его сопротивление значительно превышает сопротивление катушки, вследствие чего общее сопротивление прибора становится почти независимым от изменения температуры.

По точности добавочные резисторы подразделяются на те же классы точности, что и шунты.

Делители напряжения.

Для расширения пределов измерения вольтметров применяют также делители напряжения. Они позволяют уменьшить подлежащее измерению напряжение до значения, соответствующего номинальному напряжению данного вольтметра (предельного напряжения на его шкале).

Отношение входного напряжения делителя U₁ к выходному U₂ (рис. 333, а) называется коэффициентом деления. При холостом ходе U₁/U₂ = (R₁+R₂)/R2 = 1 + R₁/R₂. В делителях напряжения это отношение может быть выбрано равным 10, 100, 500 и т. д. в зависимости от того, к каким

Рис. 333. Схемы включения делителей напряжения

выводам делителя подключен вольтметр (рис. 333,б).

Делитель напряжения вносит малую погрешность в измерения только в том случае, если сопротивление вольтметра R_v достаточно велико (ток, проходящий через делитель, мал), а сопротивление источника, к которому подключен делитель, мало.

Измерительные трансформаторы.

Для включения электроизмерительных приборов в цепи переменного тока служат измерительные трансформаторы, обеспечивающие безопасность обслуживающего персонала при выполнении электрических измерений в цепях высокого напряжения.

Включение электроизмерительных приборов в эти цепи без таких трансформаторов запрещается правилами техники безопасности. Кроме того, измерительные трансформаторы расширяют пределы измерения приборов, т. е. позволяют измерять большие токи и напряжения с помощью несложных приборов, рассчитанных для измерения малых токов и напряжений.

Измерительные трансформаторы подразделяют на трансформаторы напряжения и трансформаторы тока. Трансформатор напряжения 1 (рис. 334, а) служит для подключения вольтметров и других приборов, которые должны реагировать на напряжение.

Его выполняют, как обычный двухобмоточный понижающий трансформатор: первичную обмотку подключают к двум точкам, между которыми требуется измерить напряжение, а вторичную — к вольтметру 2.

На схемах измерительный трансформатор напряжения изображают как обычный трансформатор (на рис. 334, а показано в круге).

Рис. 334. Включение электроизмерительных приборов посредством измерительных трансформаторов напряжения (а) и тока (б)

Так как сопротивление обмотки вольтметра, подключаемого к трансформатору напряжения, велико, трансформатор практически работает в режиме холостого хода, и можно с достаточной степенью точности считать, что напряжения U₁ и U₂ на первичной и вторичной обмотках будут прямо пропорциональны числу витков N₁ и N₂ обеих обмоток трансформатора, т. е.

U₁/U₂ = N₁/N₂ = n (108)

Таким образом, подобрав соответствующее число витков N₁ и N₂ обмоток трансформатора, можно измерять высокие напряжения, подавая на электроизмерительный прибор небольшие напряжения.

Напряжение U₁ может быть определено умножением измеренного вторичного напряжения U₂ на коэффициент трансформации трансформатора n.

Вольтметры, предназначенные для постоянной работы с трансформаторами напряжения, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого напряжения могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один выэод его вторичной обмотки и стальной кожух трансформатора должны быть заземлены.

Трансформатор тока 3 (рис. 334,б) служит для подключения амперметров и других приборов, которые должны реагировать на протекающий по цепи переменный ток.

Его выполняют в виде обычного двухобмоточного повышающего трансформатора; первичную обмотку включают последовательно в цепь измеряемого тока, к вторичной обмотке подключают амперметр 4.

Схемное обозначение измерительных трансформаторов тока показано на рис. 334, б в круге.

Так как сопротивление обмотки амперметра, подключаемого к трансформатору тока, обычно мало, трансформатор практически работает в режиме короткого замыкания, и с достаточной степенью точности можно считать, что токи I₁ и I₂, проходящие по его обмоткам, будут обратно пропорциональны числу витков N₁ и N₂ этих обмоток, т.е.

I₁/I₂ = N₁/N₂= n (109)

Следовательно, подобрав соответствующим образом число витков N₁ и N₂ обмоток трансформатора, можно измерять большие токи I₁, пропуская через электроизмерительный прибор малые токи I₂. Ток I₁ может быть при этом определен умножением измеренного вторичного тока I₂ на величину n.

Амперметры, предназначенные для постоянной работы совместно с трансформаторами тока, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого тока I₁ могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один из зажимов вторичной обмотки и кожух трансформатора заземляют.

На э. п. с. применяют так называемые проходные трансформаторы тока (рис. 335). В таком трансформаторе магнитопровод 3 и вторичная обмотка 2 смонтированы на проходном изоляторе 4, служащем для ввода высокого напряжения в кузов, а роль первичной обмотки трансформатора выполняет медный стержень 1, проходящий внутри изолятора.

Рис. 335. Проходной измерительный трансформатор тока

Условия работы трансформаторов тока отличаются от обычных. Например, размыкание вторичной обмотки трансформатора тока при включенной первичной обмотке недопустимо, так как это вызовет значительное увеличение магнитного потока и, как следствие, температуры сердечника и обмотки трансформатора, т. е. выход его из строя.

Кроме того, в разомкнутой вторичной обмотке трансформатора может индуцироваться большая э. д. с, опасная для персонала, производящего измерения.

При включении приборов посредством измерительных трансформаторов возникают погрешности двух видов: погрешность в коэффициенте трансформации и угловая погрешность (при изменениях напряжения или тока отношенияU₁/U₂ и I₁/I₂ несколько изменяются и угол сдвига фаз между первичным и вторичным напряжениями и токами отклоняется от 180°).

Эти погрешности возрастают при нагрузке трансформатора свыше номинальной. Угловая погрешность оказывает влияние на результаты измерений приборами, показания которых зависят от угла сдвига фаз между напряжением и током (например, ваттметров, счетчиков электрической энергии и пр.).

В зависимости от допускаемых погрешностей измерительные трансформаторы подразделяют по классам точности. Класс точности (0,2; 0,5; 1 и т. д.) соответствует наибольшей допускаемой погрешности в коэффициенте трансформации в процентах от его номинального значения.

Как измерить ток в цепи с помощью амперметра

Ток – это мера скорости потока электрических зарядов по проводнику. Он измеряется в единицах ампер. Это измерение тока в цепи в основном выполняется амперметром .

Амперметр

Амперметр измеряет электрический ток в цепи. Название происходит от единицы измерения электрического тока в системе СИ – ампера. Чтобы измерить электрический ток в цепи, амперметр должен быть подключен последовательно, потому что при последовательном подключении амперметр испытывает то же количество тока, которое протекает в цепи.Амперметр рассчитан на работу с малой долей вольт. Поэтому падение напряжения должно быть минимальным.

Символ амперметра

Заглавная A представляет собой амперметр в цепи.

Символ амперметра

Как пользоваться амперметром

Прежде, чем мы начнем измерять ток, мы сначала установим диапазон амперметра. Сохранение максимального диапазона предотвратит срыв внутреннего предохранителя амперметра. Затем установите тип тока, то есть постоянного или переменного тока.

Теперь соедините клеммы амперметра последовательно с сопротивлением или нагрузкой.При таком расположении амперметр испытывает то же количество тока, которое протекает в цепи. Например, допустим простая схема; к батарее подключена лампочка. Положительный полюс батареи подключен к положительной клемме лампы, а отрицательный полюс батареи – к отрицательной клемме лампы.

Теперь отсоедините любую клемму лампы и подключите амперметр таким образом, чтобы один щуп амперметра был подключен к батарее, а другой щуп – к лампе.

Теперь вы можете наблюдать показания амперметра и это количество тока, протекающего в вашей цепи.

Теперь, когда вы отметили показания амперметра, отсоедините амперметр и подключите провода, как в простой схеме.

ВНИМАНИЕ:

Для измерения силы тока необходимо принять некоторые меры предосторожности. Не подключайте щупы амперметра напрямую к батарее, чтобы проверить ток этой батареи. Это вызовет короткое замыкание в амперметре, и иногда это может привести к перегоранию внутреннего предохранителя амперметра.Поэтому, пожалуйста, не выполняйте это действие.

Если вы хотите проверить ток батареи. Добавьте сопротивление к батарее и последовательно подключите амперметр. Показания будут правильными и точными, не о чем беспокоиться.

Шунт амперметра

Другие методы измерения силы тока

Магнитный метод

Магнитный метод, мы используем эффект Холла для измерения силы тока. Когда проволока лежит с потоком электронов, внутри нее течет ток.Но в них нет электрического потенциала. Если этот провод помещен в магнитное поле, разность потенциалов возникает перпендикулярно магнитному полю и направлению тока. Эта разность потенциалов будет прямо пропорциональна текущему потоку. Здесь заряды взаимодействуют с магнитным полем, вызывая изменение распределения тока, что создает напряжение Холла.

Преимущество этого магнитного метода состоит в том, что он позволяет измерять большие токи.

Измерение тока гальванометром

Гальванометр – это устройство, которое используется только для определения наличия тока в цепи. Отклонение гальванометра указывает направление потока тока, т.е. если отклонение направо; ток течет в правильном направлении и наоборот. В гальванометре соответствующее сопротивление шунта было подключено параллельно катушке гальванометра, чтобы преобразовать его в амперметр для измерения тока.

Это два широко используемых метода помимо измерения амперметром.

Итак, вот как следует пользоваться амперметром с соблюдением всех мер предосторожности и мер. Амперметр упростил расчет тока в электрических устройствах, и теперь с помощью амперметра мы можем измерять малые токи в мА (миллиампер) до больших токов в кА (килоампер).

% PDF-1.3 % 1 0 obj > endobj 23 0 объект > / Длина 18033 >> транслировать , | kb | а, S_ @ ‘O ߽ d-oudm4t “4bUNHV; 桓%? K * x2 + ? ن AKGHaj_n 0DxA! ~ (‘DR ~ wh? BaG = qM;: # 6uD ᠟3 l & z1Unwzm4rht (@ OHΓFv / het “rD} m ݠ) {- 7 ; u.OoV} Iʳ ު ۯ M_O) ȥN (wx] FwO. ߷ ooW i j ٴ ﾭ ~ e7w; b]? 7 ~ _ Am iovw oa {6ůmw; û {Ӱk a {i0Ln {Nŗ۶jBP2 ո [j0 ݶ (a : & 5ӲVZSӋ \ 0 8-BVIhqoaqb’a ~ 60Ia! H | xA_baql yM i “? ɠ6 & 0+ Â: 7xDP = A

Цепи серии

| Последовательные и параллельные цепи

Последовательная цепь – это цепь, в которой существует только один путь для прохождения электрического тока. Компоненты расположены один за другим по единому пути. Когда мы подключаем компоненты, мы говорим, что они соединены последовательно .Мы уже видели примеры последовательной схемы в предыдущей главе.

Амперметр

Амперметр – это измерительное устройство, используемое для измерения электрического тока в цепи. Он включен в цепь последовательно. Сила тока измеряется в амперах (А).

Ампер назван в честь Андре-Мари Ампера (1775-1836), французского математика и физика. Его считают отцом электродинамики, которая изучает влияние электромагнитных сил между электрическими зарядами и токами.

Амперметр.

Какой символ у амперметра? Нарисуйте это здесь.

Как вы думаете, амперметр будет иметь высокое или низкое сопротивление току? Объяснить ваш выбор.

Амперметры

обладают чрезвычайно низким сопротивлением, поскольку они не должны каким-либо образом изменять измеряемый ток.

Ампер часто сокращается до «ампер».

Последовательная цепь обеспечивает только один путь для движения электронов. Давайте исследуем, что происходит, когда мы увеличиваем сопротивление в последовательной цепи.

Цель этого исследования – показать учащимся, что добавление дополнительных резисторов в ряд приводит к увеличению общего сопротивления цепи и снижению силы тока.

AIM: Исследовать влияние добавления резисторов в последовательную цепь.

Это хорошая возможность для групповой работы, если у вас достаточно оборудования, но убедитесь, что каждый учащийся может правильно подключить амперметр и точно читать шкалу амперметра. Если у вас недостаточно оборудования для всех учащихся, вы можете провести этот эксперимент в качестве демонстрации.Возможно, дайте нескольким учащимся возможность выйти вперед и помочь подключить амперметры. Если у вас нет амперметров, вы можете использовать яркость лампочек, чтобы указать силу тока. Чем больше ток, тем ярче будет светиться лампочка. Это означает, что, если лампочка ярко светится, через нее должен проходить большой ток. Если лампочка более тусклая, значит, через нее протекает меньший ток.

Если у вас нет физического оборудования для этого расследования, но у вас есть доступ в Интернет, используйте моделирование PhET, найденное здесь: http: // phet.colorado.edu/en/simulation/circuit-construction-kit-dc

Моделирование также полезно, потому что амперметры (и вольтметры), обычно используемые в школьных лабораториях, часто неправильно калибруются или не обслуживаются регулярно, и поэтому часто дают немного неточные результаты.

ГИПОТЕЗА: Напишите гипотезу для этого исследования.

Это зависит от учащегося.Гипотеза должна связывать зависимые и независимые переменные и делать прогноз. Зависимая переменная будет изменяться при изменении независимой переменной. Вот пример возможного ответа:

По мере увеличения количества резисторов сила тока уменьшается.

МАТЕРИАЛЫ И АППАРАТ:

Элементы 1,5 В
3 лампы накаливания
Провода изолированные медные
переключатель
амперметр

Важно, чтобы лампы фонарей имели одинаковое сопротивление и не выбирались случайным образом.Переключатель не является важной частью этого расследования. Его можно исключить из схемы.

МЕТОД:

Постройте цепь, включив последовательно ячейку, амперметр, 1 лампочку и выключатель.

Фотография, показывающая установку.

Замкните переключатель или цепь, если вы не используете переключатель.

Обратите внимание, как ярко светит лампочка, и запишите показания амперметра. Нарисуйте принципиальную схему.

Контур 1

Добавить в цепь еще одну лампочку.

Обратите внимание, как ярко светятся лампочки, и запишите показания амперметра. Нарисуйте принципиальную схему.

Контур 2.

Добавить третью лампочку в цепь.

Обратите внимание, как ярко светятся лампочки, и запишите показания амперметра. Нарисуйте принципиальную схему последней построенной вами схемы.

Контур 3.

РЕЗУЛЬТАТЫ:

Заполните таблицу:

Количество ламп в серии	Яркость ламп	Показания амперметра (A)
1
2
3

Яркость лампочек – качественное сравнение. Учащиеся должны использовать слова «яркий, яркий, самый яркий» как способ описания светящихся лампочек. График должен отображать количественные данные показаний амперметра и количество лампочек. Если у вас нет амперметра для снятия показаний, либо не рисуйте график, либо измените его на гистограмму, у которой ярче, ярче, ярче значения на оси Y. Это не особенно полезный график, но он даст учащимся возможность попрактиковаться в рисовании гистограммы и даст им визуальное представление об уменьшении силы тока по мере увеличения количества лампочек.

Нарисуйте график, чтобы показать взаимосвязь между количеством лампочек и силой тока.

Эти результаты являются примером возможных результатов. Фактические результаты, полученные учащимися, будут отличаться, но тенденция должна быть аналогичной. По мере увеличения количества лампочек в серии, показания амперметра и яркость лампы должны уменьшаться.

Количество ламп в серии	Яркость ламп	Показания амперметра (A)
1	самый яркий	0,15
2	светлая	0,07
3	тусклый	0,05

Использование стандартных амперметров может не дать идеальных результатов, и если лампочки слишком сильно нагреваются в перерывах между добавлением лампочек, их сопротивление будет выше. Важно, чтобы учащиеся видели тенденцию к снижению.

АНАЛИЗ:

Что произошло с яркостью лампочек при увеличении количества лампочек?

Лампы стали тусклее по мере добавления новых ламп.

Когда у вас было две лампочки, светились ли они с одинаковой яркостью или одна была ярче другой?

Лампочки светились с одинаковой яркостью.

Когда у вас было три лампочки, они светились так же, как друг друга, или одна была ярче других?

Лампы светились с одинаковой яркостью.

Что ваши ответы на предыдущие вопросы говорят вам о токе в последовательной цепи?

Если все лампочки светятся одинаково, это означает, что все они имеют одинаковый ток.Это означает, что ток везде в последовательной цепи одинаков.

Что произошло с показаниями амперметра, когда вы добавили несколько лампочек последовательно?

Показание амперметра уменьшилось.

ВЫВОД:

На основании ваших ответов, что произошло с током, когда было добавлено несколько лампочек последовательно?

По мере добавления лампочек ток уменьшался.

Ваша гипотеза принята или отвергнута?

Этот ответ будет зависеть от гипотезы, написанной учащимся в начале исследования.

По мере последовательного добавления резисторов общее сопротивление цепи увеличивается.По мере увеличения общего сопротивления сила тока уменьшается. Что произойдет, если мы увеличим количество последовательно соединенных ячеек? Станет ли ток больше или меньше? Давайте разбираться.

Это исследование покажет, что добавление большего количества ячеек последовательно увеличивает силу тока. Будьте осторожны с этим занятием, потому что, если у вас недостаточно сопротивления в вашей цепи, вы можете повредить лампы фонарей.Используйте по крайней мере две лампочки фонарика или лампочку фонарика и резистор, чтобы поддерживать достаточно высокое сопротивление. Если у вас есть амперметры, вы можете использовать количественные данные, чтобы показать, что последовательное добавление дополнительных ячеек увеличивает силу тока. Если у вас нет амперметров, то используйте в качестве качественных данных яркость лампочек. Используйте такие термины, как тусклый, яркий, самый яркий. Учащиеся не смогут рисовать эффективные графики с качественными данными, но вы можете дать им примеры данных в руководстве для учителя и попросить их нарисовать линейный график, если им нужна практика.

ЦЕЛЬ: Исследовать влияние увеличения количества последовательно соединенных ячеек на силу электрического тока.

ГИПОТЕЗА: Напишите гипотезу для этого исследования. Не забудьте упомянуть, как увеличение количества ячеек повлияет на силу тока.

Этот ответ зависит от учащегося.Они должны указать, как независимая переменная повлияет на зависимую переменную. Помните, что гипотеза не обязательно должна быть верной. Они докажут или опровергнут его, завершив расследование. Вот пример возможной гипотезы: по мере увеличения количества последовательно соединенных ячеек сила тока увеличивается.

МАТЕРИАЛЫ И АППАРАТ

три ячейки 1,5 В
Провода изолированные медные
амперметр
2 лампы накаливания (или 1 лампа накаливания и один резистор)

МЕТОД:

Постройте цепь из 1 элемента, амперметра и двух лампочек фонарика.

Наблюдайте за яркостью лампочек и записывайте показания амперметра в таблицу результатов. Нарисуйте принципиальную схему.

Контур 1.

Добавьте вторую ячейку последовательно и наблюдайте за яркостью лампочек.Нарисуйте принципиальную схему вашей схемы.

Запишите показание амперметра в таблицу результатов. Нарисуйте принципиальную схему.

Контур 2.

Добавьте третью ячейку последовательно и наблюдайте за яркостью лампочек.Нарисуйте принципиальную схему вашей схемы.

Запишите показание амперметра в таблицу результатов. Нарисуйте принципиальную схему.

Контур 3.

РЕЗУЛЬТАТЫ:

Заполните таблицу:

Количество ячеек в серии	Яркость ламп	Показания миллиметра (A)
1
2
3

Это пример результатов. Фактические результаты, полученные учащимися, будут отличаться, но тенденция должна быть аналогичной. По мере увеличения количества ячеек показания амперметра и яркость лампы должны увеличиваться.

Количество ячеек в серии	Яркость ламп	Показания амперметра (A)
1	тусклый	0.07
2	светлая	0,15
3	самый яркий	0. 22

ВЫВОД:

Какие выводы можно сделать по форме графика?

По мере увеличения количества последовательно соединенных ячеек увеличивается и сила тока.

Ваша гипотеза верна или ложна?

Этот ответ зависит от исходной гипотезы учащегося.

Мы видели, что увеличение количества ячеек в серии увеличивает ток, но увеличение количества резисторов уменьшает ток.

Теперь исследуем силу тока в различных точках последовательной цепи.

Первое исследование было посвящено уменьшению силы тока при последовательном подключении большего количества резисторов.Это исследование подтверждает, что сила тока одинакова во всех точках последовательной цепи. Это необязательное расследование. Это может быть демонстрация, если ваше оборудование ограничено. Это хорошая возможность для групповой работы, но убедитесь, что каждый учащийся умеет правильно подключить амперметр и понимает шкалу амперметра.

ИССЛЕДОВАТЕЛЬСКИЙ ВОПРОС: Одинакова ли сила тока во всех точках последовательной цепи?

ГИПОТЕЗА: Напишите гипотезу для этого исследования.Как вы думаете, что произойдет в этом расследовании?

Это зависит от учащегося. Учащимся необходимо упомянуть независимые и зависимые переменные. Зависимая переменная будет изменяться при изменении независимой переменной.

Вот два примера приемлемой гипотезы:

Ток будет отличаться в разных точках цепи ИЛИ
Ток будет одинаковым в разных точках цепи.

МАТЕРИАЛЫ И АППАРАТ:

изолированные медные соединительные провода.
две ячейки 1,5В
две лампы накаливания
амперметр

МЕТОД:

Установите последовательную цепь с двумя ячейками и двумя лампами накаливания, соединенными последовательно друг с другом.

Вставьте последовательно амперметр между положительной клеммой аккумулятора и первой лампой фонарика.

Измерьте силу тока с помощью амперметра. Нарисуйте принципиальную схему этой установки.

Контур 1.

Снимите амперметр и снова замкните цепь.

Вставьте амперметр последовательно между двумя лампами резака.

Измерьте силу тока с помощью амперметра.Нарисуйте принципиальную схему этой установки.

Контур 2.

Снимите амперметр и снова замкните цепь.

Вставьте амперметр последовательно между последней лампочкой фонарика и отрицательной клеммой батарей.

Измерьте силу тока с помощью амперметра. Нарисуйте принципиальную схему этой установки.

Контур 3.

РЕЗУЛЬТАТЫ:

Заполните следующую таблицу:

Положение амперметра в цепи	Показание амперметра (A)
Между плюсовой клеммой элемента и первой лампочкой
Между двумя лампочками
Между отрицательной клеммой элемента и последней лампой

Показания амперметра должны быть одинаковыми в любой точке последовательной цепи.

ВЫВОДЫ:

Напишите заключение по результатам.

Сила тока одинакова в любой точке последовательной цепи.

Ваша гипотеза верна или ложна?

Этот ответ будет зависеть от гипотезы, написанной учащимся в начале исследования.

В последовательной цепи электроны могут двигаться только по одному пути. Сила тока одинакова везде на этом пути.

Что мы узнали о последовательных схемах?

Есть только , один путь , по которому должны двигаться электроны.
Ток протекает с одинаковой силой повсюду в последовательной цепи, потому что существует только один путь. Мы говорим, что ток одинаковый во всех точках цепи.
Если вы добавите несколько резисторов последовательно, ток во всей цепи уменьшится на .

Почему ток остается неизменным во всех точках? Давайте подумаем о том, как электрический ток проходит по цепи. Вы помните, что мы говорили о делокализованных электронах в металлах в предыдущей главе?

Электроны в проводнике обычно дрейфуют в разных направлениях внутри металла, как показано на схеме.

Делокализованные электроны свободно перемещаются в проводящем проводе. Когда провод соединен по замкнутой цепи, электроны движутся к положительному выводу батареи.

Когда мы строим замкнутую цепь с ячейкой в качестве источника энергии, все электроны начнут двигаться к положительной стороне ячейки. Скорость, с которой движутся электроны, определяется сопротивлением проводника.

Электроны повсюду в проводящих проводах и электрических компонентах.Когда цепь замкнута, все электроны начинают двигаться в одном и том же общем направлении одновременно . Вот почему лампочка включается сразу после включения выключателя.

[ссылка]

Имитация, указанная в поле для посещения, помогает продемонстрировать, как лампочка включается сразу после включения выключателя.

В последовательной цепи все электроны проходят через каждый компонент и провод, пока они проходят через цепь. Все электроны испытывают одинаковое сопротивление и движутся с одинаковой скоростью.

Это означает, что на приведенной ниже диаграмме показания всех трех амперметров будут одинаковыми, поэтому: A 1 = A 2 = A 3

21.4 Вольтметры и амперметры постоянного тока – College Physics

Сводка

Объясните, почему вольтметр необходимо подключать параллельно цепи.
Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
Опишите, как гальванометр можно использовать как вольтметр или амперметр.
Найдите сопротивление, которое должно быть последовательно подключено к гальванометру, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. Рис. 1.) Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Рис. 1. Датчики топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств, которое, надеюсь, пропорционально количеству бензина в баке и температура двигателя.(Фото: Christian Giersing)

Вольтметры подключаются параллельно к любому устройству, которое необходимо измерить. Параллельное соединение используется, потому что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. Рисунок 2, где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к любому измеряемому току устройства. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. Рисунок 3, где амперметр обозначен символом A.)

Рисунок 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления, r . (b) Используемый цифровой вольтметр. (предоставлено Messtechniker, Wikimedia Commons) Рис. 3. Амперметр (A) включен последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.

)

Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные портативному калькулятору.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначенное буквой G. Прохождение тока через гальванометр, [латекс] \ boldsymbol {I _ {\ textbf {G}}} [/ latex], вызывает пропорциональное отклонение стрелки. . (Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току – это ток, который дает полного отклонения стрелки гальванометра. – максимальный ток, который может измерить прибор.Например, гальванометр с текущей чувствительностью [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] имеет максимальное отклонение стрелки, когда [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] проходит через него, считывает половину шкалы, когда [latex] \ boldsymbol {25 \; \ mu \ textbf {A}} [/ latex] проходит через него, и так далее.

Если такой гальванометр имеет сопротивление [латекс] \ boldsymbol {25 – \; \ Omega} [/ latex], то напряжение только [латекс] \ boldsymbol {V = IR = (50 \; \ mu \ textbf { A}) (25 \; \ Omega) = 1.25 \; \ textbf {mV}} [/ latex] производит показание полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рисунке 4 показано, как гальванометр можно использовать в качестве вольтметра, подключив его последовательно с большим сопротивлением, [латекс] \ boldsymbol {R} [/ латекс]. Значение сопротивления [латекс] \ boldsymbol {R} [/ латекс] определяется максимальным измеряемым напряжением.Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего [латексный] \ boldsymbol {25 – \; \ Omega} [/ latex] гальванометр с [латексным] \ boldsymbol {50 – \; \ mu \ textbf {A}} [/ latex] чувствительность. Затем 10 В, приложенное к измерителю, должно производить ток [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex]. Общее сопротивление должно быть

[латекс] \ boldsymbol {R _ {\ textbf {tot}} = R + r =} [/ latex] [latex] \ boldsymbol {\ frac {V} {I}} [/ latex] [latex] \ boldsymbol { =} [/ latex] [латекс] \ boldsymbol {\ frac {10 \; \ textbf {V}} {50 \; \ mu \ textbf {A}}} [/ latex] [латекс] \ boldsymbol {= 200 \ ; \ textbf {k} \ Omega \; \ textbf {или}} [/ latex]

[латекс] \ boldsymbol {R = R _ {\ textbf {tot}} – r = 200 \; \ textbf {k} \ Omega – 25 \; \ Omega \ приблизительно 200 \; \ textbf {k} \ Omega} [ / латекс]

([латекс] \ boldsymbol {R} [/ latex] настолько велик, что сопротивлением гальванометра [латекс] \ boldsymbol {r} [/ latex] можно пренебречь.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение в половину шкалы, создавая ток [латекс] \ boldsymbol {25 – \; \ mu \ textbf {A}} [/ latex] через измеритель, и поэтому показания вольтметра пропорционально напряжению по желанию.

Этот вольтметр не годится для напряжений менее примерно половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно прочитать. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром. У многих метров есть выбор шкалы.Этот выбор предполагает последовательное включение соответствующего сопротивления с гальванометром.

Рисунок 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, полное отклонение которого зависит от выбора R . Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет внутреннее сопротивление гальванометра.)

Гальванометр как амперметр

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению [латекс] \ boldsymbol {R} [/ latex], которое часто называют шунтирующим сопротивлением , как показано на рисунке 5. Поскольку шунт сопротивление невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра.

Предположим, например, что необходим амперметр, который дает полное отклонение на 1.0 A и содержит такой же [латекс] \ boldsymbol {25 – \; \ Omega} [/ latex] гальванометр с его чувствительностью [latex] \ boldsymbol {50 – \; \ mu \ textbf {A}} [/ latex] . Поскольку [латекс] \ boldsymbol {R} [/ latex] и [latex] \ boldsymbol {r} [/ latex] параллельны, напряжение на них одинаковое.

Эти [латекс] \ boldsymbol {IR} [/ latex] капли представляют собой [latex] \ boldsymbol {IR = I_Gr} [/ latex], так что [latex] \ boldsymbol {IR = \ frac {I_G} {I} = \ frac {R} {r}} [/ latex]. Решая для [latex] \ boldsymbol {R} [/ latex] и отмечая, что [latex] \ boldsymbol {I_G} [/ latex] – это [latex] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] и [latex] \ boldsymbol {I} [/ latex] равно 0.{-3} \; \ Omega}. [/ Латекс]

Рисунок 5. Небольшое шунтирующее сопротивление R , размещенное параллельно гальванометру G, дает амперметр, полное отклонение которого зависит от выбора R . Чем больше измеряемый ток, тем меньше должно быть R . Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра.(Обратите внимание, что r представляет внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости в применении. Различные шкалы достигаются путем переключения различных шунтирующих сопротивлений параллельно гальванометру – чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но поучительно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь заметного воздействия не оказывается. (См. Рисунок 6 (a).) (Большое сопротивление, параллельное малому, имеет суммарное сопротивление, по существу, равное малому.) Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно подключенных устройства имеют меньшее сопротивление, что существенно влияет на цепь. (См. Рисунок 6 (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

Рис. 6. (a) Вольтметр, имеющий сопротивление намного больше, чем устройство ( R _Voltmeter >> R ), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как у устройства, и не оказывает заметного влияния измеряемая цепь.

(b) Здесь вольтметр имеет такое же сопротивление, как и устройство ( R _Voltmeter ≅ R ), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен. Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлением устройств в цепи, поэтому дополнительное сопротивление незначительно.(См. Рисунок 7 (a).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, а ток в ветви измеряется уменьшается. (См. Рисунок 7 (b).)

Практическая проблема может возникнуть, если амперметр подключен неправильно. Если бы он был включен параллельно резистору для измерения тока в нем, вы могли бы повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

Рис. 7. (a) Амперметр обычно имеет настолько малое сопротивление, что общее последовательное сопротивление в измеряемой ветви не увеличивается заметно. Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измерению цепей, является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности счетчика.

Подключения: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знание системы – даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.6} [/ латекс].

Проверьте свое понимание

1: Цифровые измерители могут обнаруживать меньшие токи, чем аналоговые измерители, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и наблюдайте за происходящим. Пауза, перемотка назад и движение вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Рис. 8. Комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Вольтметры измеряют напряжение, а амперметры измеряют ток.
Вольтметр устанавливается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
Стандартные вольтметры и амперметры изменяют схему измерения и, таким образом, ограничивают точность.

Концептуальные вопросы

1: Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на рисунке 9? (Обратите внимание, что скрипт E на рисунке означает ЭДС. )

Рисунок 9.

2: Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи, и вы случайно оставляете его в режиме вольтметра.Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели счетчик в режим амперметра?

3: Укажите точки, к которым можно подключить вольтметр для измерения следующих разностей потенциалов на Рисунке 10: (а) разность потенциалов источника напряжения; (b) разность потенциалов на [латексе] \ boldsymbol {R_1} [/ latex]; (c) через [латекс] \ boldsymbol {R_2} [/ latex]; (г) поперек [латекса] \ boldsymbol {R_3} [/ latex]; (e) через [латекс] \ boldsymbol {R_2} [/ latex] и [латекс] \ boldsymbol {R_3} [/ latex].Обратите внимание, что на каждую часть может быть несколько ответов.

Рисунок 10.

4: Для измерения токов на рисунке 10 вы замените провод между двумя точками на амперметр. Укажите точки, между которыми вы разместите амперметр для измерения следующего: (a) общий ток; (б) ток, протекающий через [латекс] \ boldsymbol {R_1} [/ latex]; (c) через [латекс] \ boldsymbol {R_2} [/ latex]; (г) через [латекс] \ boldsymbol {R_3} [/ латекс]. Обратите внимание, что на каждую часть может быть несколько ответов.

Проблемные упражнения

1: Какова чувствительность гальванометра (то есть, какой ток дает полное отклонение) внутри вольтметра, имеющего [латексный] \ boldsymbol {1.00 – \; \ textbf {M} \ Omega} [ / латекс] по шкале 30,0 В?

2: Какова чувствительность гальванометра (то есть, какой ток дает полное отклонение) внутри вольтметра, имеющего [латексный] \ boldsymbol {25.0 – \; \ textbf {k} \ Omega} [ / латекс] по шкале 100 В?

3: Найдите сопротивление, которое необходимо подключить последовательно с символом [латекс] \ bold {25.0 – \; \ Omega} [/ latex] гальванометр с чувствительностью [латекс] \ boldsymbol {50. 0 – \; \ mu \ textbf {A}} [/ latex] (такой же, как тот, который обсуждается в тексте), чтобы позволить его следует использовать как вольтметр с показаниями полной шкалы 0,100 В.

4: Найдите сопротивление, которое необходимо подключить последовательно с [латексным] \ boldsymbol {25.0 – \; \ Omega} [/ latex] гальванометром с [латексным] \ boldsymbol {50.0 – \; \ mu \ textbf {A}} [/ latex] чувствительность (такая же, как та, которая обсуждается в тексте), позволяющая использовать его в качестве вольтметра с показаниями полной шкалы 3000 В.Включите принципиальную схему в свое решение.

5: Найдите сопротивление, которое необходимо разместить параллельно [латексному] \ boldsymbol {25.0 – \; \ Omega} [/ latex] гальванометру с [латексным] \ boldsymbol {50.0 – \; \ textbf {A }} [/ latex] чувствительность (такая же, как та, что обсуждается в тексте), позволяющая использовать его в качестве амперметра с показаниями полной шкалы 10,0 A. Включите принципиальную схему в свое решение.

6: Найдите сопротивление, которое необходимо разместить параллельно символу [латекса] \ bold {25.0 – \; \ Omega} [/ latex] гальванометр с чувствительностью [latex] \ boldsymbol {50.0 – \; \ mu \ textbf {A}} [/ latex] (такой же, как тот, который обсуждается в тексте), чтобы позволить он должен использоваться как амперметр с показаниями полной шкалы 300 мА.

7: Найдите сопротивление, которое необходимо подключить последовательно с [латексным] \ boldsymbol {10.0 – \; \ Omega} [/ latex] гальванометром, имеющим [латексный] \ boldsymbol {100 – \; \ mu \ textbf {A}} [/ latex] чувствительность, позволяющая использовать его в качестве вольтметра при: (а) полномасштабном показании 300 В и (б) 0.Полномасштабное считывание 300 В.

8: Найдите сопротивление, которое необходимо разместить параллельно [латексному] \ boldsymbol {10.0 – \; \ Omega} [/ latex] гальванометру с [латексным] \ boldsymbol {100 – \; \ mu \ textbf {A}} [/ latex] чувствительность, позволяющая использовать его в качестве амперметра с: (a) показанием полной шкалы 20,0 A и b) показанием полной шкалы 100 мА.

9: Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление [латекс] \ boldsymbol {0.100 \; \ Omega} [/ latex], поместив вольтметр [latex] \ boldsymbol {1.00 – \; \ textbf {k} \ Omega} [/ latex] на его клеммы. (См. Рис. 11.) (а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Рисунок 11.

10: Предположим, вы измеряете напряжение на клеммах литиевого элемента на 3.200 В, имеющего внутреннее сопротивление [латекс] \ boldsymbol {5.00 \; \ Omega} [/ латекс], помещая [латекс] \ boldsymbol {1.{-5} \; \ Omega} [/ latex] по шкале 3,00 A и содержит гальванометр [латекс] \ boldsymbol {10.0 – \; \ Omega} [/ latex]. Какая чувствительность у гальванометра?

12: Вольтметр [латекс] \ boldsymbol {1.00 – \; \ textbf {M} \ Omega} [/ latex] устанавливается параллельно [латексному] \ boldsymbol {75. 0 – \; \ textbf {k} \ Omega} [/ latex] резистор в цепи. (а) Нарисуйте принципиальную схему подключения. б) Каково сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как на [латексном] \ boldsymbol {75.0 – \; \ textbf {k} \ Omega} [/ latex] только резистор, каков процент увеличения тока? (d) Если ток через комбинацию остается таким же, как через резистор [latex] \ boldsymbol {75.0 – \; \ textbf {k} \ Omega} [/ latex], каково процентное снижение напряжения ? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

13: Амперметр [latex] \ boldsymbol {0,0200 – \; \ Omega} [/ latex] последовательно с резистором [latex] \ boldsymbol {10.00 – \; \ Omega} [/ latex] в цепи схема.(а) Нарисуйте принципиальную схему подключения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение в комбинации остается таким же, каким оно было через резистор [latex] \ boldsymbol {10.00 – \; \ Omega} [/ latex], каков процент уменьшения тока? (d) Если ток остается таким же, как через резистор [latex] \ boldsymbol {10. 00 – \; \ Omega} [/ latex], то каков процент увеличения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

14: Необоснованные результаты

Предположим, у вас есть гальванометр [latex] \ boldsymbol {40.0 – \; \ Omega} [/ latex] с чувствительностью [latex] \ boldsymbol {25.0 – \; \ mu \ textbf {A}} [/ latex]. (a) Какое сопротивление вы бы включили последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением на 0,500 мВ? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

15: Необоснованные результаты

(a) Какое сопротивление вы бы поставили параллельно [латексному] \ boldsymbol {40.0 – \; \ Omega} [/ latex] гальванометр с чувствительностью
[латекс] \ boldsymbol {25.0 – \; \ mu \ textbf {A}} [/ latex], позволяющий использовать его в качестве амперметра с полное отклонение для [латекса] \ boldsymbol {10.0 – \; \ mu \ textbf {A}} [/ latex]? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

Глоссарий

вольтметр: прибор для измерения напряжения

амперметр: прибор для измерения силы тока

аналоговый счетчик: измерительный прибор, дающий показания в виде движения стрелки над отмеченным датчиком

цифровой счетчик: Измерительный прибор, выдающий показания в цифровой форме

гальванометр: аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на токопроводящий провод

чувствительность по току: максимальный ток, который может прочитать гальванометр

полное отклонение: максимальное отклонение стрелки гальванометра, также известное как чувствительность по току; гальванометр с полным отклонением [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] имеет максимальное отклонение стрелки, когда [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] проходит через него

шунтирующее сопротивление: небольшое сопротивление [латекс] \ boldsymbol {R} [/ latex], помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должен быть [латекс] \ boldsymbol {R} [/ latex]; большая часть тока, протекающего через счетчик, проходит через [латекс] \ boldsymbol {R} [/ latex] для защиты гальванометра

Решения

Проверьте свое понимание

1: Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики. {-4} \; \ Omega} [/ латекс]

7: (a) [латекс] \ boldsymbol {3.00 \; \ textbf {M} \ Omega} [/ latex]

(b) [латекс] \ boldsymbol {2.99 \; \ textbf {k} \ Omega} [/ latex]

9: (a) 1,58 мА
(b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу)

11: [латекс] \ boldsymbol {15.0 \; \ mu \ textbf {A}} [/ латекс]

13: (а)

Рисунок 12.{-1}} [/ latex] процентное увеличение
(e) Не имеет значения.
15: (a) [латекс] \ boldsymbol {-66.7 \; \ Omega} [/ латекс]
(b) У вас не может быть отрицательного сопротивления.
(c) Неразумно, что [latex] \ boldsymbol {I_G} [/ latex] больше, чем [latex] \ boldsymbol {I _ {\ textbf {tot}}} [/ latex] (см. Рисунок 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.
Physlet Physics Кристиана и Беллони: проблема 30.8
Задача 30.8: Найти внутреннее сопротивление вольтметра и амперметра
Контур A | Контур B
Подождите, пока анимация полностью загрузится.
Цепи A и B представляют собой разные конфигурации одних и тех же элементов схемы. Предположим, батарея идеальная (без внутреннего сопротивления). Перезапуск. Выберите анимацию, чтобы показать напряжение и ток на счетчиках (напряжение указано в вольтах, а ток – в миллиамперах) .
Используйте цепи A и B для определения внутреннего сопротивления амперметра и вольтметра, которые используются в обеих цепях. Вы можете изменить резистор в цепях A и B (и посмотреть номинал резистора).
Какую цепь следует использовать, чтобы найти сопротивление амперметра? По какой схеме найти сопротивление вольтметра? Почему?
После того, как вы определите, какая цепь будет использоваться для определения сопротивления амперметра, вы должны иметь в виду идеальное сопротивление амперметра (в идеале 0 Ом; почему это идеальное сопротивление амперметра?) И выбрать переменное сопротивление. соответственно (e.g., если небольшое сопротивление последовательно с очень большим резистором, падение напряжения на большом резисторе не будет заметно отличаться от падения напряжения на них обоих и т. д.). То же верно и для вашего определения сопротивления вольтметром.
Какое сопротивление у амперметра и вольтметра?
Если вы не знаете внутреннее сопротивление счетчиков или значение переменного резистора (что часто бывает), и вы просто хотите разделить показания вольтметра на показания амперметра, чтобы определить неизвестное сопротивление, какая цепь, A или B, что лучше всего для измерения малых сопротивлений?
Какая цепь, A или B, лучше всего подходит для измерения больших сопротивлений? Объяснять.
Задача написана Энн Дж. Кокс.
Physlets были разработаны в Дэвидсон-колледже и преобразованы с Java на JavaScript с использованием системы SwingJS, разработанной в колледже Св. Олафа.
Измерение сопротивления с помощью вольтметра и амперметра
Закон Ома
Электричество и магнетизм
Измерение сопротивления вольтметром и амперметром
Практическая деятельность для 14-16
Практика класса
Определение сопротивления по измерениям разности потенциалов (стр. г.) и ток.
Аппаратура и материалы
Амперметр, от 0 до 1 А, постоянный ток
Вольтметр, (0-15 В), DC
Источник питания, низкое напряжение, постоянный ток
Лампа (12 В, 6 Вт) в патроне
Резистор (примерно 15 Ом, 10 Вт)
Прочие компоненты разные
Примечания по охране труда и технике безопасности
Прочтите наше стандартное руководство по охране труда
Напомните классу, что лампа нагревается, поэтому ее следует перемещать, только взявшись за патрон.
Процедура
Установите показанную схему. Включите блок питания до тех пор, пока не появится п.о. на лампе – 12 В (нормальное рабочее напряжение).
Снимите показания р.д. и ток.
Рассчитайте сопротивление лампы при рабочей температуре.
Теперь для нескольких различных значений p. d. измерьте ток через лампу. Постройте график ваших результатов; этот график известен как вольт-амперная характеристика лампы.
Заменить лампу в цепи с резистором. Повторите эксперимент и рассчитайте его сопротивление. Снимите достаточно показаний, чтобы построить вольт-амперную характеристику .
Учебные заметки
Эта серия экспериментов должна дать студентам возможность попрактиковаться в измерении пары значений тока и разности потенциалов для различных компонентов, чтобы можно было рассчитать сопротивление компонента по формуле V / I = R.
Его также можно расширить, чтобы учащиеся отображали характеристики разности тока / разности потенциалов для таких компонентов, как угольный резистор, диод, светоизлучающий диод (LED), термистор, якорь двигателя, электрический пожарный элемент (только питание 12 В !) и так далее.Студенты должны будут выбрать подходящие измерители, поскольку ток через некоторые из этих устройств может быть очень небольшим. Каждый член класса мог взяться за один компонент и представить свои результаты классу или создать настенный дисплей.
Некоторые вещи, которые, кажется, не подчиняются закону Ома, могут действительно так поступать; например, вольфрамовая нить лампы. Сопротивление вольфрама увеличивается по мере того, как лампа нагревается, но если бы ее можно было поддерживать при постоянной температуре, ее сопротивление было бы постоянным.
Предлагаемые графики см. Ниже
Этот эксперимент был проверен на безопасность в январе 2007 г.
ресурсов
Загрузите лист поддержки / рабочий лист учащегося для этого практического занятия.
Принцип работы
, принципиальная схема, типы и применение
Мы знаем, что счетчик – это электронное устройство, используемое для измерения определенной величины, и оно связано с системой измерения. Точно так же амперметр – это не что иное, как амперметр, используемый для измерения силы тока. Здесь ампер – это единица измерения тока, а амперметр используется для измерения тока. Существует два вида электрического тока: переменный и постоянный. Переменный ток изменяет направление тока через равные промежутки времени, тогда как постоянный ток подает ток в одном направлении. В этой статье обсуждается обзор амперметра, схемы, типов и приложений.
Что такое амперметр?
Определение: Устройство или инструмент, который используется для измерения тока, называется амперметром.Единица измерения тока – ампер. Таким образом, это устройство измеряет ток в амперах и называется амперметром или амперметром. Однако на практике внутреннее сопротивление этого устройства равно «0»; он имеет некоторое внутреннее сопротивление. Диапазон измерения этого устройства в основном зависит от величины сопротивления. Схема амперметра показана ниже.
Амперметр
Принцип работы амперметра в основном зависит от сопротивления, а также индуктивного реактивного сопротивления. Это устройство имеет чрезвычайно меньший импеданс, потому что на нем должно быть меньше падения напряжения.Он включен последовательно, потому что ток в последовательной цепи одинаков.
Основная функция этого прибора – измерение силы тока с помощью набора катушек. Эти катушки имеют очень низкое сопротивление и индуктивное сопротивление. Символическое изображение амперметра показано ниже.
Принципиальная схема амперметра
Конструкция амперметра может быть выполнена двумя способами: последовательным и шунтирующим. Следующая схема представляет собой базовую принципиальную схему, а подключение цепи амперметра последовательно и параллельно показано ниже.
последовательная цепь
После последовательного включения этого устройства в цепь через счетчик будет протекать общий ток измеряемой величины. Таким образом, потеря мощности происходит внутри амперметра из-за их внутреннего сопротивления и измеряемого тока. Эта цепь имеет меньшее сопротивление, поэтому в ней будет меньше падения напряжения.
Здесь сопротивление этого устройства остается небольшим по таким причинам, как общий ток измеряемой величины, протекающий через амперметр, и меньшее падение напряжения на устройстве.
параллельная цепь
Когда через это устройство протекает большой ток, внутренняя цепь устройства будет повреждена. Чтобы преодолеть эту проблему в цепи, сопротивление шунта может быть подключено параллельно амперметру. Если по всей цепи подается большой ток измеряемой величины, основной ток будет проходить через сопротивление шунта. Это сопротивление не повлияет на работу устройства.
Классификация / типы амперметров
Они подразделяются на различные типы в зависимости от их применения, в том числе следующие.
Подвижная катушка
Электродинамический
Подвижный утюг
Hotwire
Цифровой
Интегрирующий
Подвижная катушка
Этот тип амперметра используется для измерения переменного и постоянного тока. В этом устройстве используется магнитное отклонение, при котором ток через катушку перемещается в магнитном поле. Катушка в этом устройстве свободно перемещается между полюсами постоянных магнитов.
Электродинамический
Этот тип амперметра включает подвижную катушку для вращения в генерируемом поле через неподвижную катушку.Основная функция этого устройства – измерение постоянного и переменного тока с точностью от 0,1 до 0,25%. Точность этого устройства высока по сравнению с подвижной катушкой и подвижной катушкой с постоянным магнитом. Калибровка устройства одинакова для переменного и постоянного тока.
Подвижный утюг
Этот тип амперметра используется для расчета переменных токов и напряжений. В этом устройстве подвижная система включает в себя специально созданные куски мягкого железа, которые перемещаются под действием электромагнитной силы неподвижной катушки с проволокой.Эти типы устройств подразделяются на два типа: отталкивание и притяжение. Это устройство включает в себя различные компоненты, такие как подвижный элемент, катушку, управление, демпфирование и отражающий момент.
Hot Wire
Используется для измерения переменного или постоянного тока, передавая его через провод, чтобы он нагрелся и расширился, это называется горячей проволокой. Принцип работы этого устройства заключается в увеличении проволоки за счет теплового эффекта от проходящего через нее тока. Это используется как для переменного, так и для постоянного тока.
Цифровой амперметр
Этот тип устройства используется для измерения силы тока в амперах и отображения значений на цифровом дисплее. Проектирование этого устройства может быть выполнено путем использования шунтирующего резистора для создания калиброванного напряжения, пропорционального протеканию тока. Эти инструменты предоставляют информацию о текущем потреблении и непрерывности, чтобы помочь потребителю в устранении неполадок переменных нагрузок и тенденций.
Интегрирование
В этом устройстве протекание тока суммируется во времени и дает произведение времени и тока.Эти устройства рассчитывают всю энергию, подаваемую через цепь за определенный интервал времени. Лучшим примером этого интегрирующего устройства является счетчик ватт-часов, поскольку он измеряет энергию непосредственно в ватт-часах.
Влияние температуры на амперметр
На амперметр легко влияет внешняя температура. Таким образом, изменение температуры вызовет ошибку в считывании. Чтобы преодолеть это, используется сопротивление заболачиванию, поскольку температурный коэффициент этого сопротивления равен нулю.В следующей схеме амперметр и сопротивление затухания подключены последовательно, так что влияние температуры на это можно уменьшить.
Температурный эффект
Это устройство включает предохранитель для защиты от внешнего сильного тока. Если ток через цепь велик, цепь выйдет из строя, и амперметр не будет измерять ток, пока он не будет заменен другими. Таким образом можно снизить температурное воздействие на это устройство.
Приложения
Применение амперметра включает следующее.
Это устройство будет применяться в школах и на производстве.
Они используются для измерения тока в зданиях, чтобы убедиться, что поток не слишком низкий или слишком высокий.
Используется на производственных предприятиях и в приборостроительных компаниях для проверки работоспособности устройств.
Используется с термопарой для проверки температуры.
Электрики часто используют эти устройства для проверки неисправностей электрических цепей в здании.
Часто задаваемые вопросы
1). Какова функция амперметра?
Измерительное устройство, используемое для измерения протекания тока в цепи.
2). Кто изобрел амперметр?
В 1884 году Фридрих Дрекслер изобрел первый амперметр, похожий на счетчик с подвижным железом.
3). Какая единица СИ для электрического тока?
Ампер
4). Что такое амперметр переменного тока?
Устройство, используемое для измерения переменного тока, подаваемого через электрическую цепь, известно как амперметр переменного тока.

Как следует включать в цепь амперметр: Ответьте на вопросы по рисунку. (картинка) 1. Как следует включать в цепь амперметр? 2. Правильно ли он включен в изображенную

Как амперметр включается в цепь: последовательно или паралельно

Схема и особенности подключения

Устройство и подключение шунта

Особенности расчета

Как включается амперметр в электрическую цепь

Содержание

Общая характеристика [ править | править код ]

Приборы со стрелочной головкой [ править | править код ]

Приборы с цифровым индикатором [ править | править код ]

Принцип действия стрелочной измерительной головки [ править | править код ]

Включение амперметра в электрическую цепь [ править | править код ]

Амперметр подключается к электрической цепи последовательно

Подключение амперметра через шунт

Измерение тока амперметром через трансформатор тока или клещи

Физика 8 класс. Измерение силы тока и напряжения. Измерение работы и мощности тока :: Класс!ная физика

Устали? – Отдыхаем!

Амперметры. Виды и работа. Устройство и применение. Особенности

Существует два основных вида амперметров:

Первый вид в свою очередь делится на следующие устройства:

По виду измеряемого тока амперметры делятся:

Похожие темы:

Измерение тока и напряжения. Вольтметр и амперметр.

Измерение тока. Амперметр.

Измерение напряжения. Вольтметр.

Ответы на вопросы “Постоянный электрический ток. § 13. Измерение силы тока и напряжения”

1.

2. Для измерения какой физической величины используется амперметр? Почему сопротивление амперметра должно быть малым?

3. Объясните необходимость использования шунта к амперметру. Чему равно сопротивление шунта?

4. Для измерения какой физической величины используется вольтметр? Почему сопротивление вольтметра должно быть большим?

5. Объясните необходимость использования добавочного сопротивления к вольтметру. Как выбирается величина добавочного сопротивления?

§101. Измерение тока и напряжения

Как измерить ток в цепи с помощью амперметра

Амперметр

Как пользоваться амперметром

Другие методы измерения силы тока

| Последовательные и параллельные цепи

Амперметр

21.4 Вольтметры и амперметры постоянного тока – College Physics

Сводка

Гальванометр как вольтметр

Гальванометр как амперметр

Подключения: границы знаний

Проверьте свое понимание

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Концептуальные вопросы

Проблемные упражнения

Глоссарий

Решения

Physlet Physics Кристиана и Беллони: проблема 30.8

Задача 30.8: Найти внутреннее сопротивление вольтметра и амперметра

Измерение сопротивления с помощью вольтметра и амперметра

Измерение сопротивления вольтметром и амперметром

ресурсов

, принципиальная схема, типы и применение

Что такое амперметр?

Принципиальная схема амперметра

Классификация / типы амперметров

Подвижная катушка

Электродинамический

Подвижный утюг

Hot Wire

Цифровой амперметр

Интегрирование

Влияние температуры на амперметр

Приложения

Часто задаваемые вопросы

Больше новостей

Добавить комментарий Отменить ответ
