Как собрать точечный светильник: Монтаж точечных светильников | Установка и подключение

Содержание

Монтаж точечных светильников | Установка и подключение

Современные решения в области освещения помещений максимально разнообразны. Особое место среди них занимают точечные светильники, применение которых встречается повсеместно, редкий современный проект обходится без их использования. И это не удивительно, ведь точечные светильники имеют массу преимуществ перед обычными люстрами или бра, такие как: подсвечивают только необходимые элементы, позволяют легко зонировать помещения, не забирают объем окружающего пространства, делают интерьер визуально более привлекательным а так же много других.

К точечным светильникам относят компактные направленные осветительные приборы, освещающие в основном ограниченное пространство и в них зачастую установлено не более одной лампы (лампы могут быть различных типов: накаливания, светодиодные, галогеновые и т.д.).

Для того чтобы подробно разобраться в том, как подключить точечные светильники, мы рассмотрим:

– Основные виды точечных светильников

– Схемы подключения

– Как выполнить проводку для них

– Как правильно подключить точечные светильники различных видов (Монтаж точечных светильников)

Виды точечных светильников

В настоящее время существует великое множество точечных светильников разнообразных форм, размеров и цветов, для различных областей применения и условий эксплуатации. Необходимые требования для установки и сама технология монтажа точечных светильников значительно различается, в зависимости от его вида, типа установленной лампы и некоторых других характеристик.

Подробнее об основных типах точечных светильников и их особенностях можно прочитать в статье «Виды точечных светильников».

По способу монтажа, точечные светильники разделяются на:

– Накладные (внешние) точечные светильники

– Встраиваемые (врезные) точечные светильники

– Подвесные точечные светильники

По типу используемых ламп точечные светильники разделяются на:

– точечные диодные светильники

– точечные светильники с лампами накаливания

– галогенные точечные светильники

Тип используемых ламп, разделяет точечные светильники на:

– работающие от сети 220В

– работающие от сети 12В

Обычно в один и тот же корпус точечного светильника, чаще всего можно установить лампы любого типа, в связи с унификацией популярных разъемов у них.

Узнать более подробно по требованиям к использованию и особенностям эксплуатации точечных светильников с лампами различного типа, читайте в статье «Виды точечных светильников».

Схемы подключения точечных светильников

В зависимости от типа используемых ламп, существует две основные схемы подключения точечных светильников:

– схема подключения точечных светильников 220в

– схема подключения точечных светильников 12в

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выглядит так (см. изображение ниже):

Основные преимущества использования точечных светильников 220в:

– Простая схема подключения, соответственно максимально надежная

– Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

– Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

– Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

– Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению

Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорание и поражение человека электрическим током. Кроме этого, при напряжении 12 вольт, стало возможным сделать нить накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт.

Чаще всего в продаже вы встретите электронные трансформаторы, к их основным достоинствам относятся:

– малый габаритный размер и вес

– встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

– автоматическая регулировка напряжения

– постоянное напряжение на выходе

– низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников

К основным характеристикам трансформаторов для точечных светильников относятся:

– Выходное напряжение

– Номинальная мощность

– Ток

Выходное напряжение для галогенных ламп должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас. Так например при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, например 200Вт.

Более подробно об этом написано в статье “Схема подключения точечных светильников 220В и 12В”

Как подключить точечные светильники ?

Установка и подключение точечных светильников различных типов (к которым, как мы уже знаем, относятся: накладные, встраиваемые и подвесные светильники) выполняется по-разному. Для наглядности, ниже, мы представляем подробные инструкции по монтажу точечных светильников каждого из этих видов. Из которых вы узнаете, как собрать точечный светильник, как выполняется соединение точечных светильников и многое другое, все это на доступном языке с множеством фотографий и комментариев.

Монтаж накладных светильников (ссылка на статью)

Установка встраиваемых светильников (ссылка на статью)

Установка подвесных светильников (ссылка на статью)

Теперь вы имеете наиболее полное представление о точечных светильниках, их типах и видах, схемах подключения, способах установки и подключения. Если же у вас возникли вопросы, не освещенные в статье, обязательно задавайте их в комментариях. Мы с удовольствием ответим на них и если потребуется дополним эту статью необходимой информацией о точечных светильниках.

Следите за появлением новых материалов о домашней электрике, освещении, электромонтаже, розетках, выключателях, современных электроустановочных устройствах и многом другом – оформляйте подписку на рассылку анонсов статей нашего сайта, узнайте первыми о всех новинках!

Как собрать светильник встраиваемый потолочный: установка в реечный потолок

Особенности встраиваемых светильников

Чаще других в качестве осветительных элементов встраиваемый потолочный светильник используют для ванной. Его установка возможна в подвесной, натяжной, гипсокартонный, реечный потолок. Точечные светильники могут быть с подвижной внешней частью, которая позволяет направлять свет в ванной в определенную сторону.

Следует помнить о том, что галогенные светильники могут сильно нагреваться.

Для определения количества встраиваемых точечных светильников в ванной необходимо учитывать особенности помещения: площадь, планировку, цветовое решение.

Если площадь ванной невелика, то главную осветительную функцию может выполнить один встраиваемый потолочный светильник, расположенный в центре между зеркалом в комнате и дверью. Если же в ванной просторно, то встраиваемые точечные светильники можно смонтировать по периметру потолка. Также дополнительно можно установить на потолок люстру.

Потолочный встраиваемый светильник для ванной отличается от точечных осветительных элементов обычных комнат тем, что он более приспособлен для эксплуатации в условиях повышенной влажности. Он не пропускает пар и воду за счет пластика или стекла, расположенного над основной частью прибора. В целях безопасности лучше использовать лампы, мощность которых не превышает 12-24 Вт. В случае замыкания или других неполадок в ванной они не нанесут вреда здоровью человека.

Схема встраиваемых потолочных светильников для ванной.

Установка и подключение точечных светильников в реечный подвесной потолок необходимы не только в конце ремонта, но и в том случае, если вы просто решили поменять встраиваемый светильник или перевесить его в другое место. Независимо от того, какой вид светильников выбран, сделать монтаж можно своими руками. К тому же лучше самому разобраться, как собрать встраиваемый точечный светильник потолочный и установить его на место. Простое крепление, удобство замены и легкость в уходе делают их все более востребованными.

Потолочные светильники бывают подвесными, накладными и встраиваемыми. Точечные светильники приобрели большую популярность в последние годы. Они появились вместе с подвесными потолками и решили вопрос более грамотного освещения в каждой комнате. Каждый встраиваемый точечный потолочный светильник дает немного света, но достоинство заключается в том, что их количество на потолке может быть любым, и располагать их можно как угодно.

Вернуться к оглавлению

Установка встраиваемых светильников в потолок

При расчете количества светильников, необходимо ориентироваться на такое правило: на 1 м² комнаты необходим один встраиваемый светильник. Расстояние между ними около 30 см, а дистанция до стены примерно 20 см. Места установки светильников планируются до монтажа подвесного потолка. К точкам крепления протягивают провода, а если потолок натяжной, то в заданных точках устанавливают крепежные кольца.

Чтобы установить встраиваемый светильник в подвесной реечный потолок, нам понадобятся следующие инструменты и материалы:

распределительная коробка;
изоляционная лента;
электрический кабель с хомутами;
дрель с длинным сверлом;
защитные колпаки для электропроводов;
круглая насадка на дрель для проделывания дыр;
кусачки для удаления изоляции;
плоскогубцы, отвертка, защитные очки.

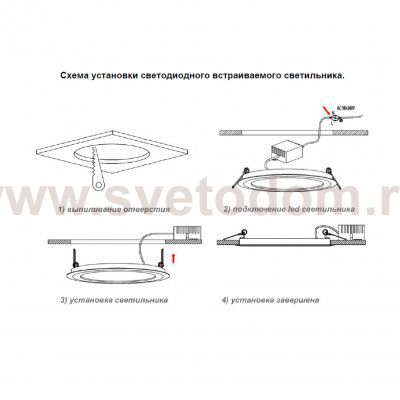

Схема установки светильников самостоятельно.

Когда потолок смонтирован, установка светильников встраиваемых потолочных происходит следующим образом:

Отключите электричество и убедитесь в обесточивании комнаты.
Определитесь с местами, где нужно будет устанавливать светильники. Тонкими карандашными линиями сделайте разметку;
Используйте защитные очки, чтобы защитить глаза от строительной пыли и крошки.
Дрелью с круглой насадкой вырежьте круглое отверстие необходимого размера (в нее должен поместиться корпус) в потолке. Оно должно быть немного меньше, чем декоративная наружная часть осветительного прибора. В гипсокартонном потолке отверстия лучше делать до шпаклевочных и отделочных работ.
Кабель от источника электроэнергии протяните до распределительной коробки. Чтобы процесс прокладки проводов проходил легче, оставляйте свободным не меньше 30 см кабеля. Во избежание дополнительного расширения дырок используйте дрель с длинным сверлом.
Откройте распределительную коробку и подключите к ней кабель: с конца кабеля удалите верхний слой изоляции и соедините зачищенные провода с проводами коробки.
Затем провода нужно скрутить следующим образом: черный с черным, белый с белым, «земля» с «землей». Далее их скрепляют плоскогубцами. На соединенные провода надеваются защитные колпаки.
Упакуйте все провода в коробку и закройте крышку.

Вернуться к оглавлению

Продолжаем монтаж

На заключительном этапе нужно сделать следующие операции:

В проделанное в потолке отверстие установите базовую часть корпуса лампы (распределительная коробка уходит за потолочные панели). Многие конструкции закрепляются с помощью клипс, которые автоматически защелкиваются.
Теперь начинайте монтаж лампочки. Корпус каждой лампы снабжен крепежным элементом, при помощи него легко закрепить финальную деталь. Следуйте инструкции производителя.
Подключите электричество. Новые потолочные светильники вас порадуют!

В натяжной потолок точечные светильники устанавливают точно так же, но отверстия не высверливают, а вырезают ножом внутри термоустойчивого кольца.

Потолочные светильники в ванную комнату необходимо ставить вместе с трансформатором. Чтобы определить, какой именно трансформатор нужен в конкретном случае, необходимо количество ламп умножить на их мощность. Полученный результат покажет, какой мощности трансформатор нужен. Часто используют несколько трансформаторов отдельно на каждую группу лампочек. Такая предусмотрительность поможет избежать ситуации, когда трансформатор вышел из строя, а свет в ванной пропал в самый неподходящий момент.

Как установить Spotlights

Как установить SpotlightsПерейти к тексту

Доставка товара в наличии на следующий день!

Бесплатная доставка в Бельгию при заказе на сумму от 75 евро.

Бесплатная доставка в Нидерланды при заказе от 75 евро.

Бесплатная доставка во Францию при заказе от 75 евро.

Бесплатная доставка в Германию при заказе на сумму от 75 евро.

Бесплатная доставка в Люксембург при заказе от 75 евро.

Бесплатная доставка в Чехию при заказе от 300 евро.

Бесплатная доставка в Данию при заказе от 300 евро.

Бесплатная доставка в Ирландию при заказе на сумму более 300 евро.

Бесплатная доставка в Италию при заказе от 300 евро.

Бесплатная доставка в Польшу при заказе от €300

Бесплатная доставка в Португалию при заказе от 300 евро.

Бесплатная доставка в Испанию при заказе от 300 евро.

Бесплатная доставка в Австрию при заказе от 300 евро.

Бесплатная доставка в Венгрию при заказе от 350 евро.

Бесплатная доставка в Словакию при заказе от 350 евро.

Бесплатная доставка в Словению при заказе от 350 евро.

Бесплатная доставка в Финляндию при заказе на сумму более 500 евро.

Бесплатная доставка в Швецию при заказе на сумму более 500 евро.

Бесплатная доставка в Грецию при заказе от 600 евро.

Бесплатная доставка в Норвегию при заказе от 600 евро.

Бесплатная доставка в Швейцарию при заказе от 600 евро.

Бесплатная доставка в Хорватию при заказе от 600 евро.

Бесплатная доставка на Кипр при заказе от 1000 евро.

Бесплатная доставка в Латвию при заказе от €1000

Бесплатная доставка в Литву при заказе от €1000

Бесплатная доставка в Монако при заказе от 1000 евро.

Бесплатная доставка в Болгарию при заказе от €1200

Бесплатная доставка на Мальту при заказе от 1200 евро.

Бесплатная доставка в Андорру при заказе от 1200 евро.

Бесплатная доставка в Канаду при заказе от 1200 евро.

Бесплатная доставка в Гибралтар при заказе от 1200 евро.

Ваша корзина пуста. Почему бы не наполнить его новыми предметами?

Купить сейчас

Вы получаете бесплатную доставку! Бесплатная доставка

Итого

0,00 €

€

от Christine

Точечные светильники невероятно полезны для освещения как внутри, так и снаружи вашего дома. Освещение вашей ванной комнаты, гостиной и даже кухни значительно улучшается благодаря точечным светильникам.

Прожекторы несложно установить самостоятельно. С небольшим чтением и некоторой подготовкой любой может это сделать. Однако это не означает, что вы должны просто попробовать, не зная, что именно вы должны делать в первую очередь.

Перед тем, как предпринять что-либо опасное, обязательно прочтите наше руководство до конца. Таким образом, у вас будут знания и серьезные предупреждения, чтобы гарантировать, что ваши попытки сделать что-то своими руками будут безопасными и успешными.

Предупреждение о безопасности

Первое, что вы должны знать, это то, что вы никогда не должны работать с активной цепью. Прежде чем что-либо делать, убедитесь, что вы отключили все электрические цепи, проходящие через зону, где вы работаете.

Если у вас есть вольтметр, проверьте ток в блоке предохранителей. Если ток есть, найдите источник и отключите его. Вы бы не хотели, чтобы дойти до этапа установки прожекторов и получить удар током, не так ли?

Вам также следует убедиться, что вы не пересекаете какие-либо течения. Когда вы подключаете прожекторы, ваша полная цепь должна обходить их один за другим, но никогда не возвращаться к тому, который уже подключен.

Простота установки базового прожектора

Если вы хотите установить светильник на стену или что-то еще на улице, это несложно сделать. Вам просто нужно следовать этапу проводки в руководстве, чтобы убедиться, что вы соединили их вместе и правильно подключили к источнику питания.

Если вы используете обычные точечные светильники, пропустите шаг 2. Вам все равно нужно спланировать расположение на шаге 1, но затем вы можете сразу перейти к шагу 3.

более подробно и внимательно следуйте шагу 2. Взглянем!

Установка встроенных точечных светильников

1 – Спланируйте и определите места, где вы собираетесь установить точечные светильники

Прежде чем делать что-либо еще, вам необходимо составить план размещения каждого из ваших точечных светильников. Не стоит ставить их слишком близко друг к другу, особенно с встраиваемыми точечными светильниками. Если их слишком много в одном месте, это сделает комнату слишком яркой и создаст потенциальную опасность пожара.

Мы рекомендуем размещать встраиваемые прожекторы на расстоянии не менее 1,2 метра (4 фута) друг от друга. Тем не менее, если вы планируете использовать светодиодные лампы, расстояние между ними должно быть 1,5 метра (5 футов), что мы и рекомендуем.

Вам остается только измерить площадь комнаты, в которой вы планируете установить встраиваемые точечные светильники. Просто умножьте длину на ширину, если вы еще не знаете площадь.

Предположим, что площадь комнаты составляет 48 квадратных метров (516 квадратных футов). Предположим также, что его длина составляет 8 метров (26,67 квадратных футов), а ширина — 6 метров (20 квадратных футов). Вам не понадобятся светильники в углах комнаты, поэтому вы разместите один на расстоянии 1,5 метра (5 футов) от стены. По длине вам понадобится четыре или пять огней. Что касается ширины, вам понадобится всего три.

Теперь вы знаете, что вам понадобится около 12 прожекторов, чтобы равномерно осветить комнату. Вам не обязательно устанавливать прожектор через каждые 1,5 метра (5 футов) — вы можете сделать это через каждые 2 метра, если считаете, что это придаст вашей комнате лучший баланс, или ваш бюджет позволяет только это. Однако в среднем лампочка освещает площадь в 1,5 метра, поэтому лучше придерживаться нашего первоначального приближения.

2 – Аккуратно вырежьте отверстия в потолке

Теперь, когда вы знаете, где нужно установить каждый из прожекторов, вы можете приступить к вырезанию областей потолка, где вы собираетесь их установить. Прежде чем вы это сделаете, рассмотрите три фактора, которые будут влиять на размер отверстий, которые вы будете вырезать:

Размер встраиваемого прожектора
Высота осветительного блока
Полный диаметр лампы, которая должна быть видна с потолка

После того, как вы измерите все эти факторы, вы будете знать диаметр и глубину, которую вам нужно вырезать. Вам нужно вырезать отверстие с точными размерами, которые вы получили. Если отверстие слишком большое, то прожектор не будет устойчивым.

Несмотря на то, что большинство встраиваемых прожекторов имеют одинаковые размеры, существует слишком много разных размеров, чтобы дать вам конкретные размеры, которые будут работать для них всех. Вы должны измерить осветительные приборы самостоятельно, чтобы вырезать идеальные отверстия.

3 – Подсоедините прожекторы, пока они еще не закреплены

Прожекторы подключаются с помощью радиальных цепей. Радиальная схема представляет собой единую схему, включающую все прожекторы. Это означает, что вы подключите первый прожектор к блоку предохранителей, затем подключите провод ко второму прожектору и так далее, пока не дойдете до последнего прожектора, который подключается к другому разъему в блоке предохранителей.

Опять же, убедитесь, что каждый прожектор подключен только один раз. Пересечение проводов может легко вызвать короткое замыкание, потенциально уничтожив все лампочки прожекторов или, в худшем случае, спровоцировав пожар. Прежде чем перейти к следующему шагу, проверьте цепь с помощью измерителя напряжения.

4 – Вставьте проводные прожекторы в потолочные отверстия

Теперь, когда вы подключили все встраиваемые прожекторы и проверили их, чтобы убедиться, что электрическая цепь стабильна, можно завершить их установку. Все, что вам нужно сделать, это вставить прожектор в сделанное вами отверстие, пока он не встанет на место со щелчком. Там должна быть пара пружин, которые зафиксируются на месте после того, как прожектор окажется в правильном месте.

Помните, что если вы столкнетесь с какой-либо проблемой, с которой вы не уверены, что сможете справиться самостоятельно, есть множество профессионалов, которые могут вам помочь. Не рискуйте своей безопасностью, если считаете, что не сможете завершить проект самостоятельно.

Это все, что вам нужно знать, чтобы самостоятельно установить прожекторы. Хотя мы обсуждали конкретно встраиваемые прожекторы, вы можете применить тот же метод к другим прожекторам и просто игнорировать процесс резки.
