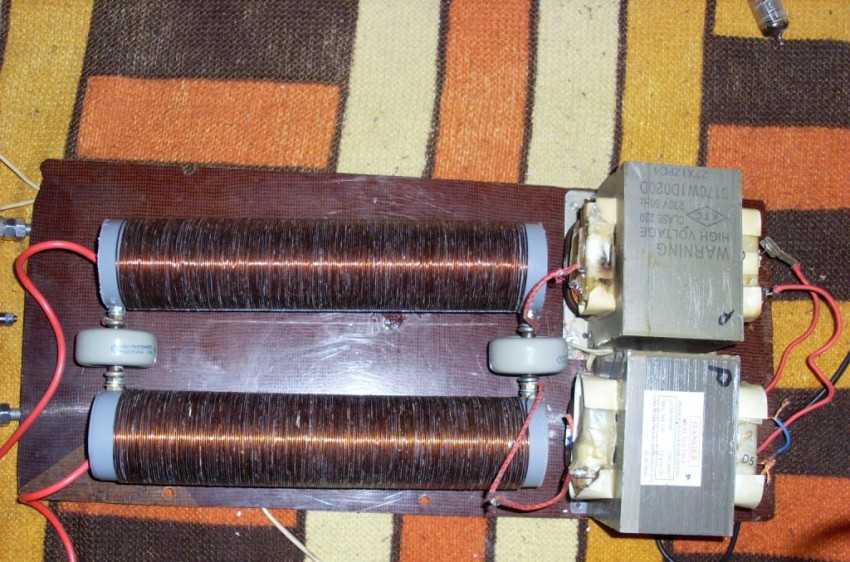

Трансформатор своими руками: пошаговая инструкция
Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.
Что понадобится для сборки?
Все преобразователи подразделяются на две основные категории – повышающие и понижающие трансформаторы.
В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:
- Силовые трансформаторы;
- Измерительные трансформаторы;
- Импульсные трансформаторы;
- Сварочные трансформаторы;
Практически каждое из вышеперечисленных устройств вы можете воссоздать в домашних условиях.
Наиболее простым вариантом является перемотка трансформатора из заводского изделия, так как он уже содержит необходимые элементы. Главное, чтобы первичная обмотка подходила по номиналу питающего напряжения и мощности. Куда хуже, если перематывать нужно обе обмотки, к примеру, если и первичная, и вторичная обмотка пробиты или получили механическое повреждение.
Для изготовления трансформатора своими руками вам понадобятся:
- Провода нужного вам сечения в лаковой, полимерной или стеклотканевой изоляции. Чем тоньше этот слой, тем плотнее прилягут витки к каркасу и друг к другу.
- Каркас – служит в качестве основания для обмоток трансформатора, устанавливает габариты по ширине.
Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом. - Изоляция – предназначена для электрического отделения токоведущих элементов друг от друга и от конструктивных элементов трансформатора. В промышленном производстве используется лакотканевая лента, фторопласт, парафиновая пропитка, но при самостоятельном изготовлении подойдет любой имеющийся у вас материал, главное, чтобы его диэлектрической прочности хватало для напряжения сети.
- Намоточный станок – позволяет упростить процесс и обеспечить постоянное натяжение. Можно изготовить своими руками из ручной дрели или по принципу вертела на двух шарнирах. Важно, чтобы изготовленный станок имел как можно меньший люфт.
Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом.Помимо этого вам могут пригодиться: молоток с деревянной пресс-планкой, паяльник для соединения проводов, ножницы, пассатижи.
Но перед изготовлением, обязательно рассчитайте параметры трансформатора.
Расчеты

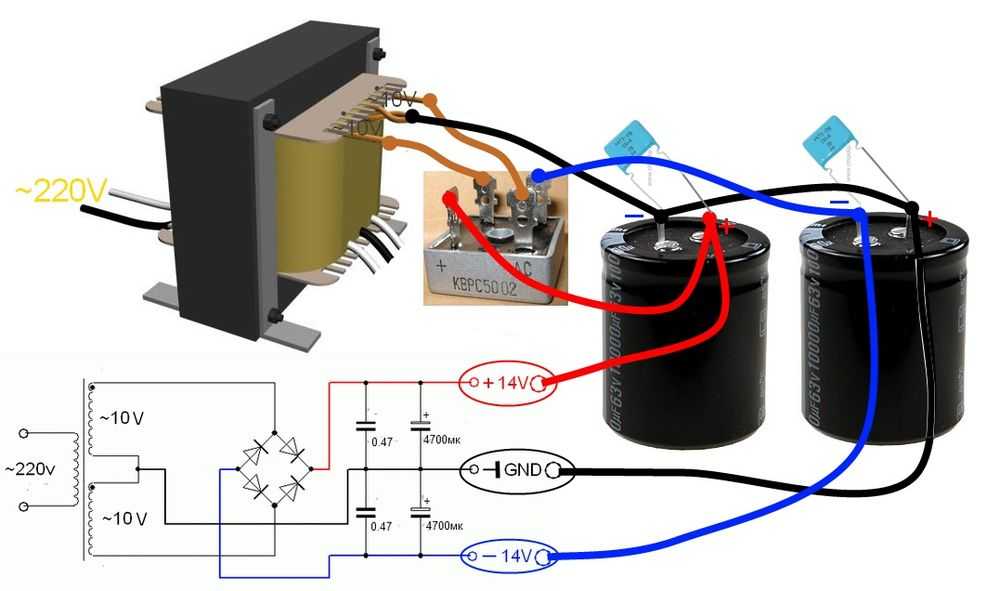

Рис. 1: принципиальная схема трансформатораНаиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то
Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.
В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1
Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.
Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,
Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.
Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2
Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)
Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P1 / U1
Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по формуле: : I2 = P2 / U2
Исходя из величины тока в каждой обмотке, выбирается сечение жилы.
Таблица: выбор сечения, в зависимости от протекающего тока
| Медный проводник | Алюминиевый проводник | ||
| Сечение жил, мм2 | Ток, А | Сечение жил. мм2 | Ток, А |
| 0,5 | 11 | — | — |
| 0,75 | 15 | — | — |
| 1 | 17 | — | — |
| 1.5 | 19 | 2,5 | 22 |
| 2.5 | 27 | 4 | 28 |
| 4 | 38 | 6 | 36 |
| 6 | 46 | 10 | 50 |
| 10 | 70 | 16 | 60 |
| 16 | 80 | 25 | 85 |
| 25 | 115 | 35 | 100 |
| 35 | 135 | 50 | 135 |
| 50 | 175 | 70 | 165 |
| 70 | 215 | 95 | 200 |
| 95 | 265 | 120 | 230 |
| 120 | 300 | ||
Сборка повышающего трансформатора
Особенностью повышающего трансформатора является большее сечение жил первичной обмотки трансформатора по отношению к вторичной.
Ярким примером может служить любой агрегат, повышающий напряжение питания 220 Вольт до 400, 500, 1000 В и т.д., соответственно класс изоляции трансформатора выбирается по номиналу вторичной обмотки, как в сетевых трансформаторах.
Заметьте, что проводник большого сечения не получится намотать самодельным станком, поскольку вы не сможете выдать достаточное усилие. Определить это довольно просто – если первые витки свободно двигаются по каркасу катушки или хуже того, вы видите явный зазор между жилой и каркасом, переходите к ручной намотке.
Для сборки вам потребуется выполнить такую последовательность действий:
- Соберите основание из диэлектрического материала, для этого можно вырезать его по лекалу из картона. Сборка каркаса производится внахлест при помощи клея. Рис. 2: изготовьте каркас для трансформатора
Если у вас имеется готовый образец, можете переходить к следующему этапу.
- Сделайте отверстия в щеке катушки под выводы в электрическую сеть и к потребителю. Проденьте в них выводы.
Рис. 3: проденьте вывод первичной обмотки
- Уложите первый слой изоляции под первичку. Рис. 4: нанесите слой изоляции на катушку
- Намотайте первичную обмотку трансформатора – если позволяет толщина, используйте станок, в противном случае, сделайте это руками. При намотке каждые 4 -5 витков проверяйте жесткость фиксации и плотность прилегания. Рис. 5: намотайте первичку
Проденьте в них выводы.
Рис. 3: проденьте вывод первичной обмоткиВ случае наличия видимых зазоров рекомендуется придавливать витки деревянной пресс-плашкой или прибивать их через плашку молотком.
- Посчитайте количество витков, оно должно соответствовать расчетному, выводы проденьте в отверстия. Уложите слой изоляции на первичку.
- После слоя изоляции намотайте вторичку, так как здесь будет использоваться более тонкий провод, эту процедуру проще выполнять на станке. Рис. 6: намотайте вторичную обмотку
Периодически проверяйте плотность витков и их фиксацию на стержне. Хорошая фиксация не должна прогибаться и деформироваться при нажатии пальцами.
- Если все витки не помещаются в один слой, их выкладывают в несколько, тогда важно соблюдать одно и то же количество витков в каждом из них. Слои перекладываются диэлектрическим материалом, заметьте, что толщина изоляции не должна существенно влиять на общие габариты катушек. Рис. 7: заизолируйте первый слой
- Выведете концы вторичной обмотки на щечку каркаса.
- Поместите магнитопровод в окно каркаса, сборка сердечника выполняется поочередно с каждой стороны, иначе потери окажутся слишком большими. Затем сердечник распирается для плотности фиксации. Рис. 8: поместите катушки на сердечник
Мощные трансформаторы на большой номинал напряжения дополнительно пропитывается парафиновой изоляцией. Такая процедура приводит к повышению емкостных потерь, но создает дополнительную защиту от электрического тока.
Сборка понижающего трансформатора
Понижающий трансформатор будет отличаться большим количеством витков на первичке. В быту их можно часто встретить в блоках питания, сварочных аппаратах и прочем оборудовании.
Правда, в импульсных блоках используется другая технология, поэтому ремонт таких устройств производится без трансформаторов.Так как изготовление сварочного трансформатора своими руками довольно актуально для домашних самоделок, рассмотрим на примере этот вариант. Требования к процессу сборки соответствует предыдущему. Отличительной особенностью такого агрегата является большое сечение провода во вторичной обмотке, так как сварочный ток может достигать сотен ампер.
Процесс изготовления заключается в следующем:
- Возьмите старое или изготовьте основание для катушки.
- Зафиксируйте на трансформаторном каркасе слой изоляции.
- Намотайте первичную обмотку с попеременной изоляцией слоев.
- Заизолируйте первичку и намотайте вторичную обмотку, так как большой диаметр проводов не позволит сделать это вручную, используйте слесарный инструмент.
- Зафиксируйте выводы обеих катушек.
- Установите пластины сердечника.
Испытание
Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром.
Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.
Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.
Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.
Список использованной литературы
- Подъяпольский А. Н. «Как намотать трансформатор» 1953
- Кислицын А.Л. «Трансформаторы» 2001
- Родштейн Л.П. «Электрические аппараты» 1989
- Бартош А.И. «Электрика для любознательных» 2019
Н. «Как намотать трансформатор» 1953Собираем трансформатор в домашних условиях
Бывают в жизни ситуации, когда нужен трансформатор с особыми характеристиками для конкретного случая. К примеру, сгорел сетевой тр-р в любимом приемнике, а именно такого для замены у вас нет. Зато есть другие ненужные тр-ры от старой техники, которые валяются без дела, вот их можно попробовать самому переделать под конкретные параметры. Далее мы расскажем, как рассчитать и сделать трансформатор своими руками в домашних условиях, предоставив все необходимые расчетные формулы и инструкцию по сборке.
- Расчетная часть
- Порядок изготовления
Расчетная часть
Итак, начнем. Для начала необходимо разобраться, что представляет из себя такое устройство. Трансформатор состоит из двух или более электрических катушек (первичной и вторичной) и металлического сердечника, выполненного из отдельных железных пластин.
Первичная обмотка создает магнитный поток в магнитопроводе, а тот в свою очередь индуцирует электрический ток во второй катушке, что показано на схеме ниже. Исходя из соотношения числа витков в первичной и вторичной катушки, трансформатор либо повышает, либо понижает напряжение, пропорционально ему меняется и ток.
От размеров сердечника зависит максимальная мощность, которую трансформатор сможет отдать, поэтому при проектировании отталкиваются от наличия подходящего сердечника. Расчет всех параметров начинается с определения габаритной мощности трансформатора и подключаемой к нему нагрузки. Поэтому сначала нам необходимо найти мощность вторичной цепи. Если вторичная катушка не одна, то их мощность нужно суммировать. Расчетная формула будет иметь вид:
P2=U2*I2
Где:
- U2 — это напряжение на вторичной обмотке;
- I2 — ток вторичной обмотки.
Получив значение, нужно сделать расчет первичной обмотки, учитывая потери на трансформации, предполагаемый КПД около 80%.
P1=P2/0.8=1.25*P2
От значения мощности Р1 подбирается сердечник, его площадь сечения S.
S=√Р1
Где:
- S в сантиметрах;
- Р1 в ватт.
Теперь мы можем узнать коэффициент эффективной передачи и трансформации энергии:
w’=50/S
Где:
- 50 — это частота сети;
- S — сечение железа.
Эта формула дает приблизительное значение, но для простоты расчета вполне подойдет, так как мы изготавливаем деталь в домашних условиях. Далее можно приступить к расчету количества витков, сделать это можно по формуле:
w1=w’*U1
w2=w’*U2
w3=w’*U3
Так как расчет у нас упрощенный и возможна небольшая просадка напряжения под нагрузкой, увеличьте число витков на 10 % от расчетного значения. Далее нужно правильно определить ток наших обмоток, сделать это нужно для каждой обмотки в отдельности по этой формуле:
I1=P1/U1
Определяем диаметр необходимого провода по формуле:
d = 0.8*√I
Исходя из таблицы 1 выбираем провод с искомым сечением.
Если подходящего значения нет, нужно сделать округление в большую сторону до табличного диаметра.
Если посчитанного диаметра нет в таблице, или слишком большое заполнение окна получается, то можно взять несколько проводов меньшего сечения и получить в сумме искомое.
Чтобы узнать поместятся ли катушки на нашем самодельном трансформаторе, требуется посчитать площадь окна тр-ра, это образованное сердечником пространство, в которое помещаются катушки. Уже известное число витков умножаем на сечение провода и коэффициент заполнения:
s= w*d²*0.8
Данный расчет производим для всех обмоток, первичной и вторичной, после чего нужно суммировать площадь катушек и сделать сравнение с площадью окна магнитопровода. Окно сердечника должно быть больше площади сечения катушек.
Порядок изготовления
Теперь, имея расчеты и материал для сборки, можно приступить к намотке. На подготовленную картонную катушку производим укладку первого слоя обмотки.
Для этого удобно использовать электродрель, зажав катушку в патроне с помощью особого приспособления (в качестве него может выступать болт с двумя шайбами и гайкой). Закрепив на столе или верстаке дрель, на малых оборотах, производим укладку провода, виток к витку без перехлестов. Между слоями провода укладываем один слой изоляции — конденсаторную бумагу. Между первичной и вторичной обмоткой нужно сделать два слоя изоляции во избежание пробоя.
Намного проще, если вы планируете перематывать готовый трансформатор на желаемое напряжение. В этом случае достаточно при размотке подсчитать количество витков вторичной намотки, и зная коэффициент трансформации:
w’=U2/w2
Можно подсчитать необходимое количество витков под требуемое напряжение:
w2=w’*U2
Также рекомендуем просмотреть видео, на которых наглядно демонстрируется порядок сборки трансформатора в домашних условиях:
Технология намотки
Перед проверкой прозвоните обмотки, убедитесь, что их сопротивление не слишком мало, нет обрывов и пробоев на корпус изделия.
Первое включение необходимо проводить с особой осторожностью, желательно последовательно с первичной обмоткой включить лампу накаливания мощностью 40-90 Ватт.
Проверочные работы
В данной статье приведена инструкция, которая доступно объясняет, как сделать трансформатор своими руками в домашних условиях. Для примера мы описали последовательность расчета и сборки броневой модели, как наиболее распространенного вида преобразователей. Его популярность обусловлена простотой изготовления моточных узлов, легкостью сборки, ремонта и переделки. На основе этой самоделки легко можно сделать тр-р для зарядки автомобильного аккумулятора, или же изготовить повышающий тр-р для лабораторного источника питания, электрический выжигатель по дереву, горячий нож для резки пенопласта или другой прибор для нужд домашнего мастера.
