Как соединить аккумуляторы для увеличения емкости: Последовательное и параллельное соединение аккумуляторных батарей

Как подключить аккумуляторы к ИБП • Блог.telecom-sales.ru

Источники бесперебойного питания (ИБП) работают на разном напряжении постоянного тока, в зависимости от того, на какое они настроены производителем. И чем больше мощность бесперебойника, тем выше напряжение постоянного тока, на котором он работает. Наиболее распространенными являются ИБП, питающиеся от цепи постоянного тока 12, 24, 36, 48 Вольт. Такие источники бесперебойного питания имеют разрешенную нагрузку до 3 кВА. ИБП с мощностью более 3 кВА (например, промышленные или для центров обработки данных) могут быть рассчитаны на напряжение 240 В и более. Это делается для повышения КПД бесперебойника, и для снижения потерь, возникающих там, где протекают высокие токи. Для обеспечения требуемого напряжения, как правило, используются стандартные герметичные аккумуляторные батареи (АКБ) 12 Вольт. Чтобы получить более высокое напряжение или увеличить ёмкость, необходимо соединить батареи в цепь.

При подключении аккумуляторных батарей к источникам бесперебойного питания, особенно при использовании ИБП с внешними АКБ, возникают вопросы и проблемы их объединения в линейки, последовательного/параллельного соединения аккумуляторов, определения емкости и общего напряжения получившегося соединения.

Используются 3 способа соединения:

• последовательное, при котором суммируется напряжение;
• параллельное, суммируется емкость;
• комбинированное, совмещаются первые 2 способа.

Комплектование АКБ комбинированным способом позволяет формировать источники питания, напряжение и электрическая емкость которых ограничиваются только занимаемым ими рабочим пространством.

Содержание

1. Способы подключения аккумуляторных батарей к ИБП
2. Последовательное соединение
3. Параллельное соединение
4. Комбинированное соединение на примере ИБП ELTENA Monolith E1000LT

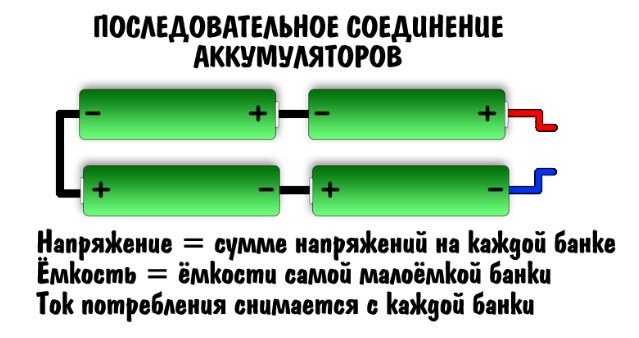

Последовательное соединение

При последовательном соединении суммируется напряжение (U) всех аккумуляторов, при подключении нагрузки с каждой АКБ идет ток, равный общему току в цепи. Емкость (E) системы остается такая же, как у одной из батарей этой цепи. Например: Вы подключили в цепь последовательно 3 аккумуляторные батареи 12 В и 100 Ач. В итоге на клеммах источника бесперебойного питания Вы получите U=3*12=36 В, E=100 Ач.

При последовательном соединении не допустимо использование АКБ различной ёмкости, разных типов, с разным напряжением зарядки. Мы рекомендуем Вам подключать по данной схеме только батареи одного производителя, с одинаковыми характеристиками и желательно из одной партии. Также, длина и сопротивление соединительных проводов, должны быть одинаковыми. Если не соблюдать это условие, на клеммах аккумуляторов может возникнуть различное напряжение. АКБ с меньшим уровнем заряда будут чрезмерно разряжаться, а аккумуляторы с самым высоким уровнем заряда рискуют получить перезаряд при работе в сетевом режиме (напряжение заряда будет завышено, что приведет к повышенному износу батареи, или выходу ее из строя).

Параллельное соединение

Параллельное соединение позволит Вам увеличить ёмкость аккумуляторных батарей (а следовательно и время автономной работы вашего оборудования), не изменяя напряжение цепи постоянного тока. Это будет полезно, если вы хотите подключить несколько аккумуляторов к источнику бесперебойного питания, который работает от 12 В. Например, у Вас есть источник бесперебойного питания с цепью 12 В, и у вас есть 3 аккумуляторные батареи, каждая по 100 Ач. При параллельном подключении на клеммах ИБП получим U=12 В, E=3*100=300 Ач.

Время автономной работы источника бесперебойного питания (время работы от аккумуляторных батарей) с конкретной нагрузкой зависит только от емкости подключенных к ИБП аккумуляторных батарей. Увеличение времени автономной работы, при неизменной нагрузке, возможно только путем увеличения емкости АКБ, т.е. параллельным подключением к уже существующему комплекту дополнительных линеек (сборок) у которых U=24 В (две последовательно соединенные АКБ) и при этом, очень важно, чтобы общая емкость получившегося комплекта не должна превысить максимальную, рекомендованную для этого ИБП.

Необходимо помнить:

— при последовательном соединении сумма напряжений всех АКБ равна общему (в данном случае, две АКБ, соответственно, 24 В), а общая емкость линейки из двух последовательно соединенных АКБ равна емкости одной, каждой, АКБ (в данном случае — 45 Ач).

— при параллельном соединении линеек (сборок) напряжение одной линейки и общее равны (в рассматриваемом примере — 24 В), а сумма емкостей всех линеек равна общей (в рассматриваемом случае — E=45*3=135 Ач).

Для ИБП Monolith E1000LT рекомендованная емкость комплекта аккумуляторных батарей — до 150 Ач. Соответственно, для увеличения времени автономии можно к уже работающим аккумуляторам 45 Ач соединить параллельно две линейки по две последовательно соединенные АКБ 45 Ач. Получим батарейный комплект U=24 В, E=135 Ач.

Для правильного подбора источников бесперебойного питания или аккумуляторных батарей для конкретного ИБП, выбора их типа, ёмкости и способа объединения в цепь, рекомендуем Вам проконсультироваться с нашими инженерами. Мы подберем оптимальную для Вас конфигурацию ИБП + батареи, рассчитаем время автономной работы оборудования, предложим оптимальную цену на источники бесперебойного питания!

Как заряжать батареи параллельно — введение, подключение и срок службы-battery-knowledge

• Лучший литиевый аккумулятор 18650

• Цилиндрическая литий-ионная батарея

• Лучшее руководство по литиево-ионной батарее

• Лучшее руководство по LiPo батареям

• Лучшее руководство по батарее Lifepo4

• Руководство по литиевой батарее 12 В

• Литий-ионный аккумулятор 48 В

• Подключение литиевых батарей параллельно и последовательно

• Лучшая литий-ионная батарея 26650

Sep 14, 2022   Вид страницы：89

Аккумуляторы всегда были важной частью нашей жизни. Они составляют большую часть всей электроники, которую мы используем сегодня. Причина этого в том, что большинство устройств, которые сейчас производятся, основаны на работе от батареи.

Они портативны и их легко носить с собой от основного источника зарядки аккумулятора. Теперь, что касается батарей, есть два соединения, к которым обычно подключается батарея. Они могут быть соединены последовательно или параллельно.

Поэтому люди часто задаются вопросом, как зарядить аккумулятор при параллельном подключении. Поэтому продолжайте читать, если хотите получить больше информации.

Можно ли заряжать аккумуляторы параллельно?

Узнав о последовательном и параллельном соединении, людям любопытно, можно ли заряжать при параллельном соединении.

Возможно, вам потребуется кое-что узнать, прежде чем вы поймете, как заряжается батарея при параллельном соединении. Параллельное соединение батарей является причиной увеличения емкости в ампер-часах.

Самая простая и идеальная структура батареи, которую нужно изменить при параллельном подключении, заключается в том, что вы суммируете емкость батарей в ампер-часах. Однако следует иметь в виду, что напряжение всегда остается неизменным, пока батарея или батареи заряжаются с использованием параллельного соединения.

Факторы, которые следует учитывать при параллельном подключении аккумуляторов Wile

3.2V 20A Низкотемпературная батарея LiFePO4-40℃ 3C Разрядная емкость ≥70% Температура зарядки: -20~45℃ Температура разрядки: -40~+55℃ пройти тест на иглоукалывание -40℃ максимальная скорость разряда: 3C

ЧИТАТЬ ДАЛЕЕ

Если вы меняете батареи при параллельном соединении, убедитесь, что напряжения одинаковы. Наличие разных напряжений может быть зоной изменения, когда речь идет о параллельном соединении.

Одноразовые батареи могут перегреваться, поскольку они не рассчитаны на повышенное напряжение. Следовательно, одноразовые батареи с большей вероятностью протекают и могут вздуться.

«Перезаряжаемые батареи намного лучше по сравнению с одноразовыми батареями. Однако не в большем масштабе. Так как предел более высокого напряжения для аккумуляторных батарей также не слишком высок.

Могу ли я заряжать две батареи 12 В при параллельном соединении?

Да, вы можете заряжать 2 из 12-вольтовых аккумуляторов при параллельном соединении. Тем не менее, есть несколько вещей, для которых вы должны принять хорошие меры предосторожности. Во-первых, вы должны проверить систему нагрева или ток, чтобы он не был слишком высоким, что может сжечь зарядное устройство. Понаблюдайте за теплом, которое он имеет свойство выделять, если по какой-либо причине у вас нет ни одного амперметра.

Когда прекращать зарядку двух аккумуляторов 12 В при параллельном соединении?

Если вы думаете, что становится намного горячее на ощупь, это признак того, что вам нужно остановиться. Поскольку у вас есть две 12-вольтовые батареи, которые заряжаются при параллельном соединении, вы можете иногда заряжать батареи; однако регулярное выполнение этого может вызвать некоторые проблемы, поскольку батареи также состоят из определенных химических и физических компонентов.

Низкотемпературныйпрочный полимерный аккумулятор для ноутбука с высокой плотностью энергии Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2 C разрядная емкость ≥80% Пыленепроницаемый, устойчивый к падению, антикоррозийный, антиэлектромагнитный

ЧИТАТЬ ДАЛЕЕ

Хотя другим фактором, который необходимо учитывать при зарядке двух 12-вольтовых аккумуляторов при параллельном подключении, является выбор зарядного устройства на 24 В, главное, что необходимо учитывать, это то, что аккумуляторы не всегда идентичны.

Следовательно, при параллельном подключении одна батарея всегда будет заряжаться лучше, чем другая. Хотя тот факт, что обе батареи заряжаются одинаково, может обмануть человека, это не так. Так как каждая из батарей имеет тенденцию иметь внутреннюю силу, называемую внутренним сопротивлением.

Параллельная зарядка двух аккумуляторов занимает больше времени?

Зарядка двух аккумуляторов вместе при параллельном соединении также называется параллельным — параллельным соединением, и, похоже, это работает для большинства людей. Единственное, что нужно помнить, это то, что напряжение при параллельном включении всегда остается постоянным. То есть она всегда остается неизменной и похожей.

Таким образом, аккумуляторы, соединенные параллельным соединением, можно легко заряжать. Зарядка двух аккумуляторов при параллельном соединении также называется параллельно-параллельным соединением и работает хорошо.

Зарядка в параллельном соединении дает вам увеличенную продолжительность, позволяя оборудованию работать немного дольше, чем обычно. Напряжение всегда одинаково, когда две батареи подключены параллельно. Вы также можете понять это таким образом, что напряжение одинаково в зависимости от типа батарей.

Однако давайте сравним зарядку двух аккумуляторов при параллельном соединении с последовательным соединением. Можно сделать вывод, что при параллельном подключении батареи заряжаются немного дольше.

Это связано с тем, что совершенно очевидно, что если две батареи подключены параллельно и используются одинаковое зарядное устройство, то для зарядки второй батареи потребуется время. Неважно, насколько мощным должно быть зарядное устройство.

Как соединить аккумуляторы в параллельном соединении?

При параллельном соединении аккумуляторов установка больше похожа на

Отрицательная клемма батареи соединена с другой отрицательной клеммой батареи.

Положительный конец одной батареи соединен с положительным концом другой батареи параллельным соединением.

Поэтому всякий раз, когда вы соединяете батареи параллельно, напряжение имеет тенденцию быть одинаковым, и обычно колеблется только емкость. То есть емкость увеличивается, а напряжение остается постоянным.

Вы всегда должны соединять две батареи в соответствии с указанными способами, строго ограничиваясь положительными и отрицательными клеммами обеих батарей, поскольку это единственный лучший способ построить параллельную схему для зарядки двух батарей в параллельном соединении.

Для применения более высоких напряжений лучше воспользоваться помощью и рекомендациями экспертов в соответствующей области.

Вывод

Параллельное соединение двух аккумуляторов может дать ряд преимуществ. Однако ключевой момент, о котором не стоит забывать, это то, что напряжение должно быть одинаковым на всем протяжении параллельного соединения.

Мощность увеличится, чтобы увеличить выпуск электронных устройств. Следовательно, при правильном знании этих фактов процесс параллельного подключения становится проще.

• Предыдущая статья： Как зарядить аккумулятор скутера без зарядного устройства — введение и зарядка
• Следующая статья： Влияет ли холодная погода на литий-ионные аккумуляторы — безопасность и эффект

Самые популярные категории

Индивидуальные решения

• Схема конструкции аккумулятора 11,1 В, 6600 мАч портативного сверхзвукового диагностического набора B

• Схема резервного питания 7,4 В 10 Ач медицинского инфузионного насоса

• Решения для литий-ионных аккумуляторов AGV 25,6 В, 38,4 Ач

батарей последовательно или параллельно: что лучше?

Итак, у вас есть лодка, дом на колесах, солнечная установка или какое-либо другое приложение. И это требует большего напряжения или амперной емкости, чем может собрать одна батарея.
Что ты делаешь? Решением может стать последовательное или параллельное соединение батарей. Но когда вы пытаетесь решить, подключать ли батареи последовательно или параллельно, что лучше?

Оба метода увеличивают общую доступную энергию, измеряемую в ватт-часах. Но делают они это по-разному и с разными результатами. Читайте дальше, чтобы узнать, как соединить батареи последовательно или параллельно, и узнайте, какой метод подходит именно вам.

Как соединить батареи последовательно

Последовательное соединение батарей увеличивает величину напряжения. Это не увеличивает ампераж. Например, если вы соедините два аккумулятора 12 В 30 Ач последовательно, вы получите общее напряжение 24 В. Емкость, 30 ампер-часов (Ач), остается прежней.

Перед последовательным подключением аккумуляторов убедитесь, что они имеют одинаковое напряжение и номинальную емкость. Смешивание и сопоставление — это нормально для вашего шкафа, но это недопустимо при создании вашей батареи! Это может быть опасно и может привести к повреждению аккумуляторов.

Вот как соединить батареи последовательно, шаг за шагом:

1. Соедините отрицательную клемму одной батареи с положительной клеммой следующей.
2. Продолжайте соединять их таким образом, пока все аккумуляторы не будут соединены в линию (ваша «серия»).
3. Теперь подключите положительную клемму первой батареи в серии к положительной клемме вашего приложения.
4. Подключите отрицательную клемму последней батареи в серии к отрицательной клемме вашего приложения.

На что обратить внимание: Вы также можете заряжать несколько аккумуляторов последовательно. Просто убедитесь, что вы используете зарядное устройство, которое соответствует общему суммарному напряжению всех ваших аккумуляторов.

Это тоже важно знать. Большинство, но не все литиевые батареи Ionic допускают последовательное соединение. Дополнительную информацию см. в руководстве пользователя вашей батареи.

Как соединить батареи параллельно

Итак, в чем основная разница между последовательной и параллельной последовательностью батарей? Последовательное соединение увеличивает напряжение, а параллельное соединение увеличивает емкость аккумулятора. Общее напряжение не меняется.

Это означает, что два параллельных аккумулятора 12 В 30 Ач дадут общую емкость 60 ампер-часов. Напряжение остается на уровне 12 вольт. Две батареи 12 В 50 Ач, подключенные параллельно, дадут вам общую емкость 100 ампер-часов. Напряжение снова остается на уровне 12 вольт.

Подобно последовательному соединению батарей, смешивание и сопоставление не допускается. Все батареи, подключенные параллельно, должны иметь одинаковое напряжение и емкость.

Вот как соединить батареи параллельно:

1. Подсоедините отрицательную клемму каждой батареи к отрицательной клемме соседней батареи.
2. Проделайте то же самое с положительными клеммами.
3. Подключите положительную клемму последней батареи к положительной клемме вашего приложения. Сделайте то же самое с отрицательными клеммами.

На заметку: Вы можете минимизировать количество параллельных проводов, используя батареи с более низким напряжением и большей емкостью.

Последовательное или параллельное подключение батарей: что мне подходит?

Затрудняетесь решить, следует ли подключать батареи последовательно или параллельно? В конечном счете, метод, который вы используете, зависит от потребностей приложений, которые вы пытаетесь запустить.

Давайте рассмотрим преимущества и недостатки каждого метода.

Последовательное подключение батарей: преимущества и недостатки

Последовательное подключение батарей обычно является лучшим выбором для крупных приложений, требующих высокого напряжения. (Скажем, более 3000 Вт, например). Более высокое напряжение означает меньший ток в системе, поэтому вы можете использовать более тонкую проводку. Также будет меньше падение напряжения.

Есть один главный недостаток последовательного соединения батарей по сравнению с параллельным. Когда вы делаете это, все ваши приложения должны работать на более высоком напряжении. Например, если вы соедините две батареи по 12 В последовательно, вы получите 24 В. Вы не сможете питать какие-либо приборы на 12 В, если не используете преобразователь.

Параллельное соединение батарей: преимущества и недостатки

В чем основное преимущество параллельного соединения батарей по сравнению с последовательным? Напряжение остается прежним, но вы можете дольше запускать свои приложения, потому что вы увеличили емкость. Кроме того, если есть проблема с одной батареей, это не повлияет на другие. Работающие батареи будут продолжать питать ваши приборы.

Что касается недостатков, то параллельное размещение аккумуляторов может увеличить время их зарядки. Кроме того, более низкое напряжение означает более высокое потребление тока и большее падение напряжения. Может быть сложно питать большие приложения, и вам потребуются более толстые кабели.

Аккумуляторы последовательно или параллельно… или последовательно-параллельно?

В конце концов, ни один метод подключения не является «лучше» другого. Выбор последовательного или параллельного подключения батарей в конечном итоге зависит от того, что лучше всего подходит для вашей лодки, солнечной установки, RV или других потребностей в энергии.

Но есть еще один вариант. Последовательно-параллельный. Это не означает, что вы подключаете батареи как последовательно, так и параллельно. Это приведет к короткому замыканию вашей системы!

Последовательно-параллельное соединение достигается последовательным подключением нескольких аккумуляторов. Затем вы создаете параллельное соединение с другим набором батарей последовательно. Делая это, вы можете увеличить как напряжение, так и емкость.

Есть вопросы о соединении батарей последовательно, параллельно или последовательно-параллельно? Посмотрите, сможете ли вы найти ответы ниже, или свяжитесь с нашими экспертами по литиевым батареям здесь.

Серия по сравнению с параллельным Быстрые ответы

Увеличивает ли параллельное подключение аккумуляторов ампер-часы?

Да. Когда вы соединяете свои батареи параллельно, вы увеличиваете емкость ваших батарей в ампер-часах. Напряжение остается прежним.

Например, предположим, что вы подключили две батареи 12 В 100 Ач параллельно. Это останется 12-вольтовой системой, но ампер удвоится до 200 Ач. И, конечно же, батареи прослужат намного дольше.

Что произойдет, если последовательно подключить две 12-вольтовые батареи?
Когда у вас есть две или более 12-вольтовых батарей, соединенных последовательно, вы вырабатываете 24 вольта, но ваши усилители не меняются. С другой стороны, если у вас есть те 12-вольтовые батареи, подключенные параллельно, это все еще 12-вольтовая система, но усилители будут увеличиваться. (См. пример в разделе ниже.)

Батареи служат дольше последовательно или параллельно?
Аккумуляторы дольше работают параллельно, потому что напряжение остается прежним, а сила тока увеличивается. Если вы подключите две батареи 12 В 50 Ач параллельно, это все равно будет 12-вольтовая система, но сила тока удвоится до 100 Ач, поэтому батареи будут работать дольше. С другой стороны, когда батареи соединены последовательно, напряжение увеличивается, а емкость (Ач) остается неизменной.

Можно ли поставить батареи Lifepo4 последовательно?
Это зависит от батарей — если у вас есть ионные батареи, скорее всего, вы можете (хотя проверьте дважды). Многие аккумуляторы Lifepo4 нельзя соединять последовательно, так как они могут быть повреждены. Но большинство ионных литиевых батарей способны к последовательному соединению. Однако не все из них, поэтому, пожалуйста, обратитесь к руководству пользователя вашей батареи, чтобы убедиться в этом.

Последовательный или параллельный более мощный?
Параллельная цепь потребляет больше энергии. По сравнению с последовательным (оба имеют одинаковое напряжение), параллельное приводит к рассеиванию гораздо большей мощности каждым из резисторов.

Что безопаснее, последовательно или параллельно?
Вообще говоря, ни один из них не безопаснее другого. Они более или менее одинаково безопасны. Напряжение питания – главное, что там имеет значение.

Аккумуляторы последовательно и параллельно: в чем разница?

© Иммерсионные изображения / Shutterstock.com

и параллельное подключение — два популярных способа подключения нескольких аккумуляторов для повышения напряжения или емкости. При последовательном соединении батареи соединяются встык, причем их положительные клеммы соединяются с отрицательными клеммами друг друга. Это увеличивает общее напряжение аккумуляторной батареи при сохранении емкости.

И наоборот, при параллельном расположении положительные клеммы нескольких батарей соединяются вместе с отрицательными, что обеспечивает большую емкость при том же уровне напряжения. Для любого, кто настраивает свой собственный блок батарей, важно понимать различия между этими схемами, чтобы они могли принимать обоснованные решения относительно того, какой вариант лучше всего соответствует их индивидуальным потребностям.

Batteries in Series vs. Parallel: Side-By-Side Comparison

Последовательное или параллельное подключение батарей: в чем разница?

Аккумуляторы являются неотъемлемой частью многих электронных устройств и систем, от небольших гаджетов до крупных накопителей энергии. При соединении нескольких батарей вместе используются два распространенных метода последовательного или параллельного соединения. Хотя оба метода могут увеличить общую производительность банка, они различаются конфигурацией и характеристиками производительности.

Вот что отличает батареи друг от друга при последовательном и параллельном подключении, и когда каждое расположение наиболее целесообразно для конкретных приложений.

Выходное напряжение

При последовательном или параллельном соединении аккумуляторов важным фактором, который необходимо учитывать, является выходное напряжение. Выходное напряжение между батареями, соединенными последовательно и параллельно, может значительно различаться.

При последовательном соединении аккумуляторов положительная клемма одной батареи соединяется с отрицательной клеммой другой. Это соединение увеличивает их выходное напряжение. Несколько батарей, соединенных последовательно, суммируют свое индивидуальное выходное напряжение. Например, если две 12-вольтовые батареи соединены последовательно, их суммарное выходное напряжение составит 24 вольта.

Для параллельного соединения батарей подсоедините положительную клемму одной батареи к положительной клемме другой и наоборот. Кроме того, подключите отрицательную клемму одной батареи к отрицательной клемме другой. Это соединение не увеличивает выходное напряжение, а удваивает мощность. Например, при соединении двух 12-вольтовых батарей на каждой клемме по-прежнему будет 12 вольт, но их емкость удвоится.

©zizou7/Shutterstock.com

Емкость

Емкость — еще один важный фактор, который следует учитывать при последовательном или параллельном соединении батарей. Емкость соединенных батарей значительно различается при последовательном и параллельном подключении.

Последовательное соединение аккумуляторов не влияет на их емкость. Скорее, выходное напряжение удваивается по сравнению с отдельной батареей — например, соединение двух блоков по 100 Ач приведет к выходному напряжению 24 В, но сохранит ту же емкость 100 Ач.

Параллельное соединение аккумуляторов увеличивает их емкость, но их выходное напряжение от отдельного аккумулятора остается неизменным. Например, подключение двух аккумуляторов емкостью 100 Ач удвоит их емкость до 200 Ач. Однако их выходное напряжение остается 12 вольт.

Безопасность

Безопасность всегда должна быть главным приоритетом при последовательном или параллельном соединении батарей. Риски, связанные с подключением двух комплектов батарей, различаются в зависимости от того, подключены ли они последовательно или параллельно.

Батареи, соединенные последовательно, увеличивают выходное напряжение, повышая потенциальный риск поражения электрическим током или возгорания. Поэтому очень важно, чтобы они были правильно подключены и чтобы цепь была надлежащим образом защищена.

При параллельном соединении аккумуляторов их выходное напряжение остается идентичным выходному напряжению отдельных аккумуляторов, что снижает риск поражения электрическим током или возгорания. К сожалению, их подключение может привести к неравномерной зарядке и разрядке, что приведет к сокращению срока службы вашего аккумулятора. Чтобы предотвратить эту проблему, убедитесь, что все ваши батареи имеют одинаковый тип, возраст и емкость.

Поведение при зарядке и разрядке

При последовательной зарядке аккумуляторов зарядный ток делится между ними в зависимости от их внутреннего сопротивления, что может привести к перезаряду или недозаряду, если сопротивления различаются. Поэтому, чтобы предотвратить это, все аккумуляторы в серии должны быть одинаковой марки, модели и возраста. Напротив, параллельная зарядка батарей снижает этот риск, поскольку все батареи получают одинаковое распределение тока, что устраняет возможность возникновения любой проблемы.

При последовательной разрядке аккумуляторов ток ограничивается аккумулятором с наименьшей емкостью или наибольшим внутренним сопротивлением, что может привести к преждевременному выходу из строя именно этого аккумулятора. Поэтому важно контролировать напряжение каждой батареи и прекращать использование, когда оно падает ниже определенного порога. С другой стороны, при одновременной разрядке батарей, соединенных параллельно, ток распределяется равномерно по всем батареям, что снижает риск преждевременного выхода из строя.

Техническое обслуживание и замена

Техническое обслуживание и замена могут быть более сложными, если батареи соединены последовательно. Например, весь банк будет затронут, если одна батарея выйдет из строя. Замена только одного в существующей серии требует, чтобы он имел такое же напряжение и мощность, как и все остальные. Кроме того, неправильное техническое обслуживание одной батареи в текущей серии может значительно снизить общую производительность и срок службы всех других батарей, находящихся рядом с ней.

Напротив, техническое обслуживание и замена обычно проще, когда батареи подключены параллельно. Например, если одна батарея в параллельной конфигурации выйдет из строя, другие батареи продолжат нормально работать. Кроме того, замена одной отдельной батареи в параллельной установке не требует согласования напряжения или емкости, поскольку нет необходимости сопоставлять их все. Кроме того, плохое техническое обслуживание одной батареи не сильно повлияет на общую производительность или срок службы всего банка.

Эффективность и стоимость

Последовательное соединение батарей может снизить эффективность группы батарей, так как внутреннее сопротивление каждой батареи складывается, что приводит к увеличению общего внутреннего сопротивления. Это более высокое сопротивление приводит к снижению емкости батареи и большему выделению тепла во время циклов зарядки/разрядки. Кроме того, для последовательного соединения батарей требуется больше проводки и компонентов для надлежащего регулирования и контроля напряжения, что приводит к дополнительным расходам.

И наоборот, когда батареи соединены параллельно, их общая эффективность банка может быть повышена за счет уменьшения внутреннего сопротивления каждой батареи, что приводит к меньшему общему внутреннему сопротивлению и большей емкости каждой батареи. Кроме того, при параллельном подключении аккумуляторов требуется меньше проводки и других компонентов для надлежащего регулирования и контроля напряжения, что экономит деньги на затратах на электроэнергию.

Регулирование и контроль напряжения

Регулирование и контроль напряжения являются важными аспектами управления батареями при их последовательном соединении. В последовательной конфигурации напряжение каждой батареи суммируется, поэтому, если одна батарея выйдет из строя, это может вывести из строя весь банк. Поэтому очень важно, чтобы батареи, соединенные последовательно, были сбалансированы, чтобы заряжаться и разряжаться одинаково. Этого можно добиться с помощью системы управления батареями (BMS), которая отслеживает напряжение каждой батареи, гарантируя, что все они сбалансированы.

В параллельной конфигурации регулирование и контроль напряжения остаются важными. Однако последствия отказа одной батареи менее серьезны, чем когда они работают по отдельности. Если одна батарея в параллельной установке выходит из строя, все остальные могут продолжать нормально работать, даже если их общая емкость будет уменьшена. Мониторинг напряжения каждой батареи в этом устройстве остается важным, поскольку он гарантирует одинаковую зарядку и разрядку каждой батареи. Это также может быть достигнуто с помощью системы управления батареями (BMS).

Нагрузочная способность

Нагрузочная способность блока батарей определяется его максимальным выходным током. При последовательном соединении этот максимальный ток ограничен емкостью самой слабой батареи в серии. Если одна батарея в этой конфигурации имеет меньшую емкость, чем другие, это может повлиять на общую емкость всего банка. Чтобы обеспечить оптимальную способность выдерживать нагрузки для всех батарей в последовательной конфигурации, убедитесь, что все они имеют одинаковую марку/модель/возраст и регулярно проходят техническое обслуживание.

Параллельные конфигурации увеличивают грузоподъемность группы батарей, поскольку ее максимальный ток равен сумме номиналов каждой батареи. Это означает, что батарея может выдержать больший ток, чем в последовательной конфигурации с одинаковым количеством батарей. Кроме того, если одна батарея выйдет из строя в параллельной установке, ее общая грузоподъемность будет снижена, но в оставшихся батареях все еще будет достаточно заряда, чтобы продолжать работу с ней.

©Smile Fight/Shutterstock.com

Последовательное и параллельное соединение батарей: 6 фактов, которые необходимо знать

• Последовательное соединение батарей означает соединение положительной клеммы одной батареи с отрицательной клеммой другой, что увеличивает их напряжение.
• Параллельное соединение положительных и отрицательных клемм аккумуляторов увеличивает их токовую емкость.
• В электромобилях обычно используются последовательные соединения, в то время как в системах солнечной энергии обычно используются параллельные соединения. 9Соединения серии 0021
• позволяют электромобилям повышать напряжение аккумуляторных батарей, что необходимо для достижения высоких скоростей и производительности.
• Люди используют параллельные соединения для увеличения текущей емкости аккумуляторной батареи, что необходимо для систем солнечной энергии, чтобы обеспечить достаточное количество энергии для приборов и устройств.
• Перед подключением батарей последовательно или параллельно обязательно проконсультируйтесь с инструкциями производителя или обратитесь к квалифицированному специалисту для обеспечения безопасности и оптимальной работы.

Последовательное или параллельное подключение батарей: что лучше?

Когда дело доходит до расположения батарей, последовательного или параллельного, все в конечном счете сводится к индивидуальным потребностям и предпочтениям. Обе установки имеют преимущества и недостатки. Что лучше всего подходит для вашего приложения и желаемых результатов, в конечном итоге зависит от личных предпочтений.

Аккумуляторы, соединенные последовательно, могут обеспечивать большее напряжение и мощность для нагрузки, что делает их идеальными для высоковольтных приложений. К сожалению, они более уязвимы к дисбалансу, который может повредить батареи и сократить срок их службы. С другой стороны, параллельные батареи обеспечивают повышенную емкость и более длительное время работы, что делает их идеальными для нужд низкого напряжения. Однако техническое обслуживание может быть более сложным при сложных настройках зарядки.

Важно знать, что объединение батарей в последовательное и параллельное соединение, известное как последовательно-параллельная конфигурация, может дать преимущества за счет максимального использования преимуществ обеих конфигураций. Такое расположение обеспечивает повышенное напряжение и емкость, сводя к минимуму потенциальные риски, связанные с использованием только последовательных или параллельных батарей.

При выборе конфигурации батареи для приложения важно учитывать конкретные потребности. Будь то использование в транспортном средстве для отдыха, морском применении или системе возобновляемых источников энергии. Прежде чем принять окончательное решение, следует учесть преимущества и недостатки каждой установки.

Наконец, понимая разницу между батареями, подключенными последовательно и параллельно, пользователи могут принимать обоснованные решения о том, какая конфигурация лучше всего соответствует их потребностям и максимизирует производительность и срок службы батарей.

Аккумуляторы последовательно и параллельно: в чем разница? Часто задаваемые вопросы (Часто задаваемые вопросы)

Что происходит при последовательном соединении батарей?

При последовательном соединении аккумуляторов их напряжения складываются для увеличения общего напряжения системы. Например, две 12-вольтовые батареи, соединенные вместе, дадут 24-вольтовую систему.

Что происходит, когда батареи соединены параллельно?

При параллельном соединении аккумуляторов их емкости складываются для увеличения емкости системы. Например, две батареи по 100 Ач, соединенные вместе, создадут систему емкостью 200 Ач.

Каковы преимущества последовательного соединения батарей?

Последовательное соединение батарей увеличивает их напряжение, что может быть полезно для приложений, требующих высокого напряжения, таких как электромобили и солнечные системы. Последовательное соединение аккумуляторов упрощает зарядку, так как требуется меньше источников для питания каждой ячейки.

Каковы недостатки последовательного соединения батарей?

Последовательное соединение батарей может быть проблематичным, если одна батарея выходит из строя или имеет более низкое напряжение, чем другие, так как это может привести к сбою всей системы. Если аккумуляторы не сбалансированы правильно, зарядка и разрядка происходят неравномерно, что приводит к сокращению срока службы аккумуляторов.

Каковы преимущества параллельного соединения батарей?

Параллельное подключение батарей увеличивает емкость, что может быть выгодно для систем, требующих длительного времени работы, таких как лодки или дома на колесах.
