Как соединить три розетки от одного провода: Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

инструкция по монтажу и схема

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

Содержание

1. Виды электропроводок
2. Способы подключения
3. Порядок монтажа
4. Установка изделия с выключателем

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное подключение, при котором розетки нужно соединять «звездой».
• Последовательное соединение, по-другому называемое «шлейфом».
• Комбинированное включение, использующее шлейф и «звезду».
• Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон — хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность — подключить к ней любую бытовую технику.

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

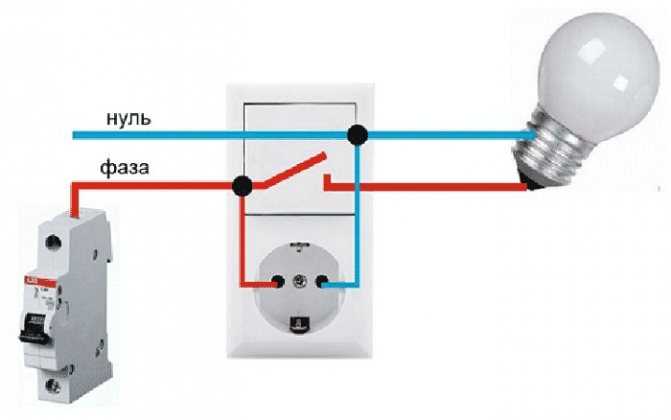

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Содержание

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на изображение, чтобы увеличить его

Трехконтактная розетка BS1363 имеет следующие защитные функции.

• Это самая безопасная розетка по сравнению с другими розетками, так как розетки с заглушками на розетках используются для трехконтактных вилок, что предотвращает случайное вставление гвоздей или других токопроводящих материалов детьми.
• Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
• Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
• Все контакты изолированы BS-1363, 3-контактной вилкой, предназначенной для розеток BS-1363.
• Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает вставление детьми гвоздей или других токопроводящих материалов в розетку. Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Почему контакт заземления толще и длиннее в трехконтактной вилке?


В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Щелкните изображение, чтобы увеличить его

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

• Выключатель, 2 группы, 3-контактная розетка.
• Плоская отвертка.
• Тестер фаз.
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

• Как подключить 1-фазный потребительский блок с разделенной нагрузкой? – УЗО+ВДТ
• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ

Подключение 3-контактной двойной розетки с выключателем

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

• Прежде всего, выключите главный выключатель в щитке и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
• Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
• Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Щелкните изображение, чтобы увеличить его

Как подключить двойную 3-контактную розетку



Помнить:

• Зеленый с Желтым полосатым проводом к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Цветовые коды проводки IEC и Великобритании:

Похожие посты:

• Проводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Инструкции и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно отключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

• Как подключить и установить электрическую розетку?
• Как подключить гаражный потребительский блок?
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Установка однофазной электропроводки в доме — NEC и IEC
• Установка трехфазной электропроводки в доме — NEC и IEC
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?
• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?
• Схема электропроводки на лестнице — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить 3 розетки от одного провода: инструкция по установке и схема

Ни одна существующая система электроснабжения не обходится без розеток, при отсутствии которых невозможно нормальное функционирование бытовых приборов. Из-за постоянного увеличения количества подключаемых к ним устройств заметно возрастает токовая нагрузка на питающие линии. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее количество розеток в которых необходимо увеличить. Пользователям часто требуется подключить 3 розетки от одного провода, не нарушая распределения токов в питающей линии.

Содержание

1. Типы электропроводки
2. Способы подключения
3. Порядок установки
4. Установка изделия с выключателем

Типы электропроводки

Параллельное подключение трех розеток Перед тем как разобраться2 в один провод 9000 подключаются от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их устройства, прописанными в ПУЭ, современная электропроводка имеет две конструкции: закрытую и открытую. В первом случае скрыто прокладывается жгут с проводами, по которым подается напряжение. Для него в стенах и потолке делаются специальные углубления (пазы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетику комнат и других помещений.

Недостатком является сложность доступа к кабелю при необходимости его восстановления или полной замены; ремонт потребует больших трудозатрат.

При открытом способе укладка осуществляется по поверхности стен и потолка. В этом случае жгуты размещаются в специальных коробах (кабельных коробах) или в гофре. С их помощью можно скрыть токопроводящие жилы, которые, однако, остаются доступными для осмотра и ремонта.

Преимущества данного метода установки:

• Простота обслуживания и восстановления.
• Возможность при необходимости подключить промежуточную розетку.
• Возможность обустройства электропроводки в стиле «ретро».

Недостатком данной методики является необходимость выделения специальных участков стен для прокладки кабель-каналов или гофры, не заставляя эти зоны мебелью. Чтобы устранить это неудобство, жгуты укладываются в специальные ниши в пластиковых плинтусах.

При выборе подходящего способа прокладки жгута или кабеля исходят из конкретных условий и требований к соединению отдельных элементов электрической сети.

Способы подключения

Способы подключения розеток

Перед подключением множества розеток подряд важно разобраться в существующих способах их подключения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное соединение, при котором розетки должны быть соединены звездой.
• Последовательное соединение, иначе называемое «петлей».
• Комбинированное включение с помощью петли и «звезды».
• Кольцевое соединение.

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на монтажных изделиях. Параллельное соединение «звезда» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный метод (или шлейф) используется, когда на заданной линии включается несколько розеток, установленных друг за другом. Отдельные контакты (фаза и ноль) соединены друг с другом параллельно, последовательный метод вызывается только из-за порядка узлов розетки .

При комбинированном включении отдельными секциями изделия устанавливаются в ряд, после чего с одного из них выставляется «звезда».

Кольцевое соединение представляет собой последовательное расположение розеток, конец которых замыкается на ее начало. Такой способ включения позволяет подключать розетки на крупных объектах: на выставках, в мастерских и торговых залах.

Порядок установки

Гипсокартон – хрупкий материал, с ним нужно работать осторожно

Перед тем, как приступить к самостоятельной установке розеток, необходимо будет ознакомиться с инструкцией по их установке. Проще всего рассмотреть пример, когда они монтируются в гипсокартонную стену. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «корона», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен соответствовать размеру пластикового корпуса (стакана), используемого в качестве монтажного основания и закрепляемого непосредственно на месте установки.
2. Навесная розетка размещается в стекле и фиксируется в нем с помощью длинных распорных винтов.
3. Необходимо соединить фазный и нулевой проводники, выведенные на контакты, после чего закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в желто-зеленой изоляции ее оголенный конец подключается к клемме заземления на розетке.

На завершающем этапе работ следует подать питание на линию и проверить розетку на работоспособность – подключить к ней любые бытовые приборы.

Для правильного подключения нескольких розеток подряд (шлейфом) специалисты советуют обратить внимание на следующие моменты:

• Провод от фазного зажима одного узла розетки протягивается к такому же контакту следующего изделия , и так далее. К такому шлейфу можно добавить весь набор розеток, установленных в данном помещении.
• То же самое проделывают с нулевым проводом, проложенным от соответствующего контакта до второго и последующих изделий, закрепленных на стене.
• При наличии заземляющего проводника с ним выполняются те же операции.

К преимуществам данного способа подключения можно отнести простоту реализации и экономичность расходных материалов (проводов). К недостаткам можно отнести ненадежность системы, при которой обрыв одного из проводников приведет к обесточиванию всех последующих розеток, подключенных к этому шлейфу. В этом смысле звездное соединение выглядит гораздо предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подключения розеток является вариант с выключателем, расположенным в том же корпусе. В этом случае операция подключения несколько усложняется, что объясняется особой схемой включения розетки. При подключении к шлейфу фазный провод делается сквозным, его нельзя подключать к обратному контакту выключателя.
