Как тестером измерить напряжение: Как проверить напряжение мультиметром? Как правильно измерить вольтаж? Проверка постоянного и переменного напряжения

инструкция по замеру напряжения в сети

Тестер – компактный электрический прибор, позволяющий проверить возможный потенциал токопроводящих участков. Благодаря этому инструменту гарантировано моментальное тестирование переменного, постоянного тока. Тестер является многофункциональным прибором, состоящим из нескольких элементов: измерительных щупов, кнопок, светодиодной шкалы.

Типовые измерения

Замер напряжения тестером происходит за несколько секунд. Как работает тестер напряжения? Это зависит от типа конструкции. Они бывают:

• Аналоговые – измеряемые параметры считываются по специальной шкале со стрелкой.
• Цифровые – оборудованы ЖК экраном, на который выводится вся информация.

Присоединяется к объекту мультиметр при помощи щупов. Этот прибор часто применяется для измерения переменного, постоянно напряжения, активного сопротивления, тока в цепях.

Измерение постоянного тока

Как пользоваться тестером напряжения, чтобы измерить постоянный ток? Необходимо установить соответствующий режим и включить измерительные кабели, следуя инструкции. Максимальный показатель измерения – 20 вольт.

Проверка батареек, аккумуляторов

АКБ или пальчиковые батарейки проверяются похожим способом. Предел измерений также составляет 20 вольт, а предполагаемый показатель – 1,4. Контакты следует прижать к АКБ, соблюдая полярность, и снять показания.

Как замерить опасное напряжение тестером

Опасное напряжение можно проверять в розеточной сети. Как проверить напряжение в сети тестером? В первую очередь, проверяются измерительные кабели, ведь рукоятки должны быть целыми, а провода – надежно удерживаться. Необходимо выставить соответствующий режим, предел – 750 вольт. Провода нужно надежно зафиксировать в приборе и подключиться к розетке. Напряжение измеряется за несколько секунд.

Прозвонка цепи

Прозвонка выполняется только на обесточенных участках цепи. Сначала щупы соединяются между собой и проверяется работоспособность устройства. Если концы проводки находятся на удаленном расстоянии, необходимо воспользоваться удлинителем.

Как проверить радиокомпоненты

Детали проверяются только после их извлечения из платы. Тестер проверяет светодиод, резистор. Для измерения необходимо выставить соответствующий режим. Если перепутать полярность, диод не сломается, он просто не засветится.

Заземление

Чтобы проверить заземление, необходимо убедиться, что в доме выполнена соответствующая разводка. Далее определяется фаза, выставляется правильный режим, замеряется напряжение между нулевым контактом, фазой.

Как тестером проверить напряжение – меры безопасности

Перед работой с тестером, необходимо прочитать инструкцию. Пользователь должен следовать по такому принципу:

• Необходимо проверить целостность корпуса, крепость ввинченных соединительных элементов.
• Нужно удостовериться в крепости измерительных кабелей.
• Во время работы с большим напряжением не рекомендуется оба устройства держать в разных руках. Такое простое действие обезопасит пользователя от поражения током.

Измерение силы тока

Для измерения силы тока подходят не все тестеры. Предел должен превышать общую мощность ламп. Для измерения силы тока необходимо отключить провод с “-” от аккумулятора, соединить его с клеммой батареи, а плюсовой кабель соединить с минусовым проводом авто.

Критерии выбора

При покупке тестера особое внимание уделяется диапазону измерения силы тока. Для бытовых измерений подойдут бюджетные модели с малым диапазоном. Но для обслуживания авто подойдут более дорогие устройства в прорезиненном корпусе.

Измерительные приборы Laserliner отличаются высоким качеством и функциональностью. Производитель выпускает большое количество устройств. Они могут работать бесконтактно, иметь высокую чувствительность, модуль Bluetooth, защиту и самодиагностику. Немецкая компания выпускает как недорогие модели со шкалой, так и более современные с экраном. Статьи

Как пользоваться мультиметром DT: измерение напряжения, тока, сопротивления

Широкое распространение на рынке измерительных приборов имеет нас сегодняшний день марка DT. Во многом это обусловлено доступностью по цене и при этом достаточно высоким качеством, а также возможностями данного прибора, позволяющими охватить основные измерения, необходимые при проведении электромонтажных и других электротехнических работ. По этому как пользоваться мультиметром DT должен каждый, кто хочет заниматься электротехническими работами на производстве или дома.

Давайте подробно рассмотрим, как пользоваться мультиметром, пришедшим на смену старым приборам, где измерения проводились аналоговым способом, и точность их не всегда была на высоте.

Немного истории

Такой прибор как мультиметр используется постоянно при проведении работ с электричеством. Он позволяет замерить ключевые параметры, такие как, измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, и в соответствии с полученными данными определиться, какие работы необходимо провести, что бы электрические сети на объекте работали в соответствии с необходимыми задачами.

Первые приборы, так называемые тестеры, были стрелочными. В основе этих тестеров стояла стрелочная головка представляющая собой шкалу, снабжённую стрелкой, и работали по механическому или аналоговому принципу. В зависимости от величины измеряемого параметра, стрелка прибора откланялась на определенный угол и показывала эту величину на шкале. Для своего времени тестеры были достаточно точны, и основывались в своей работе на основных законах физики. Однако практика показала, что работа с такими приборами достаточно неудобна. Так как сам прибор имеет большие габариты и довольно капризен относительно своего положение для работы – снабжённое стрелочным механизмом, оно должно всегда быть горизонтальным.
Цифровые измерительные устройства, пришедшие им на смену, построены на тех же принципах, но изготовлены с помощью современных микросхем, что существенно увеличивает точность измерений, уменьшая размер прибора, и позволяя работать из любого положения.

Простая операция, доступная каждому

Говоря о том, проводить измерения мультиметром, необходимо в первую очередь рассмотреть, что представляет собой данное устройство.

На лицевой стороне изделия расположен небольшой экран на жидких кристаллах, круговой переключатель режимов работы с указателем, вокруг которого располагается надписи с указаниями о том, в каком режиме в данный момент находится измерительный прибор. В комплекте с изделиями поставляется один красный и один чёрный щуп.

Чтобы понимать, как правильно пользоваться мультиметром, давайте попробуем провести контрольный замер напряжения в домашней сети. Для этого необходимо выполнить следующие действия:

• Установите красный щуп в среднее, а чёрный щуп в нижнее гнездо на мультиметре. Если речь идёт о постоянном токе – красный цвет обозначает плюс, или массу, чёрный же щуп определяет минус. В случае с измерением переменного тока, цветовая маркировка не имеет значения, так как на переменном токе нет плюса и минуса. Но для измерения постоянного тока каждый щуп должен соответствовать своему полюсу цветом;

Установив щупы в указанные гнёзда, включите устройство. Указатель на поворотном колесе необходимо переместить в область переменного тока: V~. Выберите нужный показатель. Так как ток в сети должен равняться 220 V, из двух вариантов до 200 и до 750 вольт, нам подойдёт второй. Табло должно загореться и отразить цифру ноль;

• Возьмите щупы за заизолированные части и воткните в розетку. Если вы всё сделали правильно – на приборе отразиться цифра указывающая значение реального напряжения. Не удивляйтесь, если вы не получите ровно 220 единиц, ведь в случае напряжения в домовой сети этот параметр может меняться от 180 до 240 вольт.



Вот и всё! Произведён замер напряжения в домовой сети. Если говорить простым языком, то информацию, отображенную выше можно выразить просто: как пользоваться мультиметром для чайников.

Важно помнить: в том, как пользоваться тестером, стратегий быть не может. Есть чёткая инструкция, соблюдение которой приведёт вас к нужному результату. Если мы говорим о том, как пользоваться мультиметром – без инструкции также не обойтись, будьте внимательны и не забывайте, что работы с электричеством потенциально опасное занятие, если у вас нет необходимых знаний или допусков.

Основные режимы работы прибора.

Мультиметр проводит измерение нескольких основных электрических параметров, таких как сопротивление, сила тока, и конечно мультиметром любого типа можно произвести замер напряжения. О том, как измерять напряжение, уже было сказано, теперь поговорим про остальные показатели. В сущности, всё довольно просто, и выполняется по такой же схеме:

• Для того чтобы измерить сопротивление необходимо выставить прибор в нужный режим, и выбрав необходимую предельную замеряемую величину. Возьмите измеряемый элемент или участок, и подсоедините к контактам щупы прибора. Если прибор показывает единицу – необходимо увеличить верхний предел измерения, переведя диск прибора на одно деление. Если перед результатом измерения стоят нули – нужно снизить верхний порог измерений на одно деление. Для того чтобы убедиться в работоспособности прибора – просто замкните щупы, на табло должен гореть ноль, так как на пути движения тока нет сопротивления;
• Чтобы провести замер силы тока, измеряемой в амперах, переведите колёсико измерительного прибора в нужную область шкалы, затем выберите предельное измеряемое значение и приступайте к работе;


  Важная деталь: измеряя силу тока больше двух ампер, нужно подключить красный щуп в верхнее гнездо. Стоит помнить, что измеряя ток большой силы, нужно держать щупы на контактах не больше 10 секунд, это связано с тем, что сечение проводов на щупах прибора не сможет выдержать такую силу тока в течение длительного времени. Для замеров силы тока больше двух ампер лучше пользоваться специализированными приборами.

• Также нужно знать, как пользоваться мультиметром в качестве тестера, для проверки целостности цепей. Для этого нужно переместить диск переключателя в положение для измерения параметров светодиодов, обозначенное соответствующим значком. В этом режиме тестер работает также на проверку линий. Проверить его в данном режиме, можно замкнув контакты. Тестер издаст звуковой сигнал;
• Измерение переменного тока было описано отдельно, измерение постоянного тока производится по той же схеме.

Работа с тестером

Применение цифрового тестера для измерения параметров электрических цепей включает в себя весь спектр измерительных работ. Однако важно помнить, что использование прибора без необходимого минимума знаний, также как и все работы с электричеством – требуют внимания и аккуратности, равно как и должного уровня подготовки. Если вы не изучили все тонкости работы с электрическими цепями и приборами, а также свод правил по техники безопасности – лучше не приступайте к работе. Ваша безопасность – это ваша ответственность, Sparta рекомендует, прежде чем приступать к каким бы то ни было видам работ, внимательно изучить вопрос, посмотреть видео, прочитать все доступные материалы.
По завершении измерительных работы, в случае если планируются работы связанные непосредственно с монтажом подобных систем – необходимо полностью обесточить систему и защитить себя от её случайного включения во время выполнения работ. Также рекомендуется работать только с помощью специального инструмента, и желательно в паре.

Заключение

В целом, цифровой мультиметр – это удобный и современный прибор, позволяющий замерить сопротивление, ток, и напряжение с достаточной точностью. Используемый каждый день, или реже, он всегда позволит с точностью провести диагностику электрических приборов и цепей, что существенно облегчает жизнь специалистам, работающим в данных направлениях.
Зная особенности обслуживаемой техники или сетей, порой достаточно замерить одно сопротивление, чтобы иметь представление о том, что именно и на каком участке требует замены или ремонта.
В целом, можно сказать, что научившись работать с этим измерительным прибором, можно многократно облегчить процесс поиска и устранения неполадок в сложных инженерных системах, и сегодня сложно найти специалиста, в сумке которого не лежал бы современный цифровой мультиметр.

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только  величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном  на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны. Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер. Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
4. Генератор прямоугольных импульсов, то же для радиотехников.
5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

• Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
• Для проверки точности определения сопротивления, возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
• Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до  10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр  к  бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом:  прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА  предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение  с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения,  выставив с запасом верхний предел.

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока  и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране.   Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток  короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять   находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

Как измерить напряжение | Хиоки

Как измеряется напряжение? Напряжение легко измерить тестером.

• («Тестер» и «мультиметр» часто используются как взаимозаменяемые; на этой странице используется «тестер».)

Обзор

Поскольку напряжение невозможно увидеть, невозможно просто проверить, сколько напряжения протекает в цепи. глядя на это. Однако каждая цепь в электронном устройстве имеет заранее определенное напряжение, необходимое для ее работы, а более высокие напряжения могут вызвать повреждение оборудования или телесные повреждения.
В то же время схемы не будут работать, если они питаются от слишком низкого напряжения, поэтому необходимо проверить правильность напряжения при неисправности электронного устройства. Эта страница предлагает подробное введение в использование мультитестеров, которые используются при измерении напряжения, а также некоторые меры предосторожности, касающиеся их использования.

Тестеры необходимы для измерения напряжения.

Вам понадобится измерительный прибор, если вы хотите что-то измерить. Инструменты используются для точного измерения; Например, вам понадобится мерка или измерительная лента, если вы хотите измерить длину, весы или весы, если вы хотите измерить вес, и часы, если вы хотите измерить время.Таким образом, используемый инструмент зависит от того, что измеряется.
То же самое касается измерения напряжения. Это особенно верно, поскольку вы не можете увидеть или прикоснуться к напряжению. В отличие от физических свойств, вы не можете сделать приблизительную оценку, просто взглянув на них. Следовательно, для измерения напряжения вам понадобится мультиметр. Эти инструменты используются для следующих целей:

• Проверка безопасности
• Проверка качества
• Создание прогнозов на основе измеренных значений
• Решение проблем
• Проверка пригодности

Мульти-тестеры позволяют тщательно проверять состояние электрических устройств путем измерения напряжения.

Типы тестеров

Тестеры выпускаются во множестве вариантов. В этом разделе содержится подробное описание основных типов доступных тестеров.

Аналоговые тестеры

Аналоговые тестеры позволяют делать интуитивные суждения на основе отклонения стрелки на градуированной шкале. Они измеряют простой набор параметров, и их преимущество в том, что они просты в использовании. С другой стороны, у них есть недостаток – большие потери по инструментам.

Цифровые тестеры

Цифровые тестеры отображают результаты своих измерений в числовом виде, что позволяет пользователю получить точные показания. Многие цифровые модели обладают расширенными функциями, которые было бы трудно реализовать с помощью аналогового тестера, например расширенными функциями измерения, проверки целостности и проверки диодов. Некоторые модели могут даже отправлять данные измерений на компьютер. Кроме того, цифровые модели отличаются низкими инструментальными потерями. Цифровые тестеры можно классифицировать по методу исправления, который они используют.
При выпрямлении среднего значения входной сигнал обрабатывается как синусоида и преобразуется для отображения результатов измерения. Необходимо соблюдать осторожность, поскольку такой подход может привести к увеличению погрешности измерения при искажении формы сигнала. Напротив, метод истинного среднеквадратичного значения преобразует и отображает форму волны, включая ее гармонические составляющие, позволяя прибору отображать значения, характеризующиеся более низкой ошибкой измерения.

Метод истинного среднеквадратичного значения преобразует форму волны, включая ее гармонические составляющие, для отображения с использованием формулы среднеквадратического значения.
Инструменты также можно классифицировать на основе предоставляемых ими функциональных возможностей, например, предоставляют ли они текущий измерительный терминал. Высококачественные модели предлагают большой выбор параметров измерения, а простые модели – меньше. Высококачественные модели способны выполнять высокоточные измерения в различных приложениях.Однако они также более дорогие; рекомендуется приобрести инструмент, соответствующий цели, для которой вы планируете его использовать.

Использование тестера

В этом разделе предлагается простое введение в использование аналогового или цифрового тестера для измерения напряжения.

Выбор параметра измерения

Мультиметры (мультиметры) стали обычным явлением как среди аналоговых, так и среди цифровых тестеров. Некоторые модели предоставляют большое количество параметров измерения. Если ваш прибор является одним из таких, выберите измерение напряжения с помощью поворотной ручки.Многие инструменты имеют поворотную ручку, которая используется для изменения измеряемого параметра. Измерение напряжения обозначается словом «Voltage» или единицей измерения «V». Вы можете получить более точные результаты, выполнив настройку нуля перед началом измерений.

Измерение цепи с помощью измерительных проводов

Вставьте красный и черный измерительные провода в клеммы на приборе. У прибора будет общая клемма для черного провода, но разные клеммы для красного провода, в зависимости от измеряемого параметра; обязательно вставьте красный провод в клемму измерения напряжения.

Клемма для измерения напряжения

Считывание значения

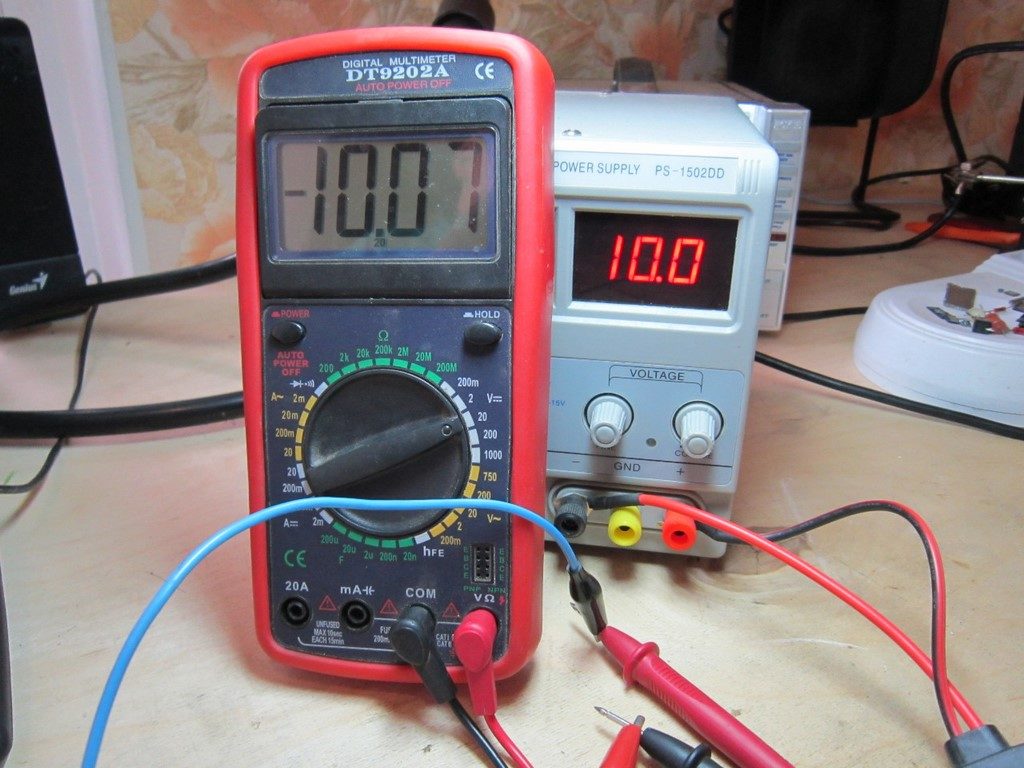

Если вы измеряете напряжение постоянного тока, красный измерительный провод является положительным, а черный измерительный провод – отрицательным. Если вы измеряете напряжение переменного тока, выводы не имеют положительной или отрицательной связи. Если вы измеряете напряжение, подключите провода к обоим концам измеряемой цепи. Таким образом можно измерить значение напряжения. Если вы используете аналоговый прибор, прочтите положение стрелки на градуированной шкале; если вы используете цифровой прибор, считайте числовое значение с дисплея.
Вы можете выбрать диапазон измерения для измерения напряжения. Если вы не уверены, насколько велико измеряемое напряжение, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны по мере необходимости. Если вы используете цифровой тестер, многие модели могут автоматически выбрать диапазон за вас.

Выберите диапазон

Меры предосторожности при измерении напряжения

При измерении напряжения тестером следует соблюдать некоторые меры предосторожности.

Отодвиньте провода от тестируемой цепи при изменении диапазона.

Если вам нужно изменить диапазон, сначала отодвиньте измерительные провода от измеряемой цепи. Изменение диапазона при контакте проводов с цепью может привести к повреждению прибора.

Соблюдайте осторожность при контакте проводов с проверяемой схемой.

Соблюдайте осторожность, чтобы провода соприкасались только с намеченной областью. Неосторожное соприкосновение проводов с другими частями цепи может повредить не только прибор, но и электронное устройство, которое вы пытаетесь измерить.

Измерение напряжения с помощью тестера

Возможно, вам потребуется измерить напряжение, чтобы проверить безопасность или качество электронного устройства. Для измерения напряжения необходимы мультиметры (мультиметры). Эти инструменты доступны в аналоговом и цифровом вариантах, и многие из них предлагают ряд удобных функций. Используйте то, что вы узнали здесь, чтобы выбрать тестер, который соответствует вашим потребностям, а затем использовать его для измерения напряжения.

Как использовать

Сопутствующие товары

Узнать больше

Измерители тока: необходимы для точных измерений!

Электрический тестер измеряет напряжение или ток и подходит как для переменного, так и для постоянного напряжения.В качестве мультиметра он также определяет другие данные измерений, помимо точного уровня напряжения. Автоматическое обнаружение означает, что прибор подходит практически для всех повседневных задач электрических измерений без необходимости переключения.

Преимущества тестеров тока / напряжения testo 755

• Надежное отображение напряжения даже при разряженной батарее
• Измерение сразу без включения или выбора
• Сменные измерительные наконечники

Тестер тока / напряжения testo 755 в сравнении

• • Ток / напряжение testo 755-1
• testo 755-1, тестер тока / напряжения, включая батареи и измерительные наконечники
• Арт. 0590 7551
• Напряжение: от 6 до 600 В
• Ток: от 0,1 до 200 А
• Сопротивление: от 1 Ом до 100 кОм
• Проверка непрерывности:
• Испытание вращающимся магнитным полем: НЕТ
• Однополюсное испытание фазы: НЕТ
• Категория измерений: CAT IV 600 В; CAT III 1000 В

• • Ток / напряжение testo 755-2
• testo 755-2, тестер тока / напряжения, включая батареи и измерительные наконечники
• Арт. 0590 7552
• Напряжение: от 6 до 1000 В
• Ток: от 0,1 до 200 А
• Сопротивление: от 1 Ом до 100 кОм
• Проверка непрерывности:
• Испытание вращающимся магнитным полем: От 100 до 690 В
• Однополюсное испытание фазы: От 100 до 690 В
• Категория измерений: CAT IV 600 В; CAT III 1000 В

---

Токовый тестер для важных измерений

Измерительные приборы обычно имеют сменные измерительные наконечники. Встроенная подсветка также означает, что неблагоприятные условия освещения не проблема, поскольку свет четко показывает результаты измерений.

Классический электрический тестер позволяет выполнять следующие измерительные задачи:

• проверка электрических систем на определенное напряжение или отсутствие напряжения,
• измерение тока,
• проверка целостности цепи.

Безопасное испытание тока – с подходящими приборами

Для проверки силы тока или напряжения можно использовать различные инструменты.Профессиональный тестер напряжения позволяет не только получить информацию о наличии напряжения, но также определить сопротивление и другие значения измерения.

Выбирая электрический тестер , вы можете выбрать один из следующих продуктов:

С двухполюсным тестером напряжения вы получаете прибор, который обеспечивает особенно точные данные измерений. Два испытательных электрода жестко закреплены на измерительном приборе. Этот блок управления имеет хорошо видимый дисплей, а его эргономичная форма позволяет надежно удерживать его.Чтобы защитить тестер напряжения и пользователя, прибор оснащен множеством последовательных резисторов. Чтобы провести измерение, вы касаетесь двух разных кабелей или других потенциалов тестовыми электродами. Затем вы считываете последние значения напряжения на дисплее.

Измерители тока от Testo – для вашего безопасного использования

Измерители тока Testo характеризуются надежным измерением и отображением напряжения даже при разряженной батарее.Инструменты не нужно специально включать и работать без предварительного выбора. Измерительные приборы имеют соответствующие знаки соответствия безопасности.

При необходимости вы просто замените измерительные наконечники, чтобы затем можно было безопасно продолжить проверку тока. Электрический тестер выполняет автоматическое определение электрических параметров, поэтому отдельный выбор не требуется.

Testo предлагает вам два измерителя тока, которые обеспечивают надежный результат и впечатляют своей универсальностью:

• тестер тока / напряжения testo 755-1 с батареями, измерительными наконечниками и колпачками для измерительных наконечников,
• testo 755-2 с большим диапазоном напряжения до 1000 вольт.

Электрический тестер для точных измерений

По сравнению с другими приборами для измерения напряжения, двухполюсные испытательные приборы впечатляют своей многофункциональностью и точными результатами. Существуют категории измерений для тестеров напряжения, которые предназначены для обеспечения оптимальной защиты персонала. Двухполюсные тестеры напряжения CAT III надежно защищены от перенапряжения и, следовательно, также выдерживают короткое замыкание.

Тестеры напряжения Testo очень удобны и безопасны в эксплуатации благодаря своему удобному размеру и весу 320 граммов.Они подходят для рабочей температуры от -10 до +50 градусов Цельсия и имеют класс защиты IP64.

Следующие технические данные относятся к обоим токовым тестерам Testo:

• диапазон измерения от 6 до 600 В или от 6 до 1000 В, в зависимости от прибора,
• разрешение составляет 0,1 В,
• точность для Переменный и постоянный ток составляет ± 1,5% от измеренного значения + 3 цифры.

Испытательные токи: что нужно иметь в виду

Испытательные токи: что нужно помнить Вы всегда управляете тестерами напряжения двумя руками, что означает, что вы избегаете случайного прикосновения к испытательным электродам, которые находятся под напряжением.Кроме того, испытательные приборы соответствуют строгим требованиям безопасности и имеют печати CSA и CE.

Перед проверкой напряжения стоит провести функциональную проверку. Для этого вы держите инструмент на уже известном источнике тока и проверяете правильность отображения. Следующее поможет вам как в этом процессе, так и в тестировании фактического тока:

• светодиодная подсветка точки измерения, цифровой дисплей
• .

Как проверить автомобильный аккумулятор с помощью мультиметра

Проверка аккумулятора с помощью мультиметра – простой процесс.Первое, что нужно сделать, это убедиться, что у вас есть доступ к клеммам аккумулятора (металлические соединения на верхней или передней части аккумулятора).

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя. Если аккумулятор не виден сразу, когда вы открываете капот, обратитесь к руководству пользователя. В современных автомобилях аккумуляторная батарея часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов. Также может быть красная крышка над положительной (+) клеммой, которая тоже поднимется или откроется.Когда батарея обнажена, будьте предельно осторожны, чтобы никакие металлические предметы не касались клемм и не вызывали короткое замыкание, поэтому не кладите гаечные ключи или другие инструменты на верхнюю часть батареи.

Пуск аккумуляторной батареи: правильный и неправильный способы

Как проверить автомобильный аккумулятор мультиметром

Первый тест с помощью вашего мультиметра будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерить напряжение в диапазоне 0–20 вольт.

Поднесите красный щуп к положительной клемме, а черный щуп к отрицательной клемме. Клеммы будут отмечены + и – и часто имеют красный цвет для положительного и черный для отрицательного. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись!

Как мы уже обсуждали, напряжение покоя в идеале должно быть не ниже 12,6 В. Имейте в виду, что когда аккумулятор опускается до 12,2 В, он фактически заряжен только на 50%, а при напряжении ниже 12 В он классифицируется как разряженный!

Следует иметь в виду, что все современные автомобили испытывают «паразитные потери», когда что-то электрическое разряжает аккумулятор даже при выключенном двигателе. Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отсоединить батарею, либо полностью вынуть батарею из автомобиля.

Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Затем проверьте после ночного отдыха. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.

Пора менять аккум? Вот как это сделать

Как проверить генератор с помощью мультиметра

Генератор вырабатывает электричество и заряжает аккумулятор. Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор.

Итак, при работающем двигателе (и помня о движущихся частях) проведите тот же тест батареи, что и выше, с помощью мультиметра. Исправная система зарядки должна давать показания от 13,8 В до 14,4 В на обычных оборотах холостого хода.

В любом месте за пределами этого диапазона, и ваш автомобиль либо заряжен, либо слишком заряжен – оба эти фактора сократят срок службы батареи и потребуют дальнейшего изучения. Для получения дополнительной информации о системе зарядки в вашем автомобиле см. Когда хорошие генераторы выходят из строя (и почему) .

Как проверить автомобильный аккумулятор на наличие мертвых ячеек

Часто батарея не выходит из строя сразу, но одна или несколько ячеек, составляющих батарею, выходят из строя.Когда это происходит, вы сначала замечаете, что при запуске автомобиля это происходит медленно.

Большинство новых автомобильных аккумуляторов относятся к категории запечатанных «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам. Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, закрывающую все ячейки, либо несколько ячеек. Клетки содержат смесь воды и серной кислоты, поэтому вы не хотите возиться внутри них и избегать попадания жидкости на кожу.

Для проверки каждой ячейки вам понадобится тестер аккумуляторов в виде ареометра, который измеряет удельный вес аккумуляторной кислоты. По количеству плавающих шариков можно определить, мертва ли ячейка. Однако знать, что батарея разряжена, для вас не больше пользы, чем знать, что батарея не выдержит заряда 12,6 вольт, потому что вы не можете это исправить. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой.

Pro Tip : Перед отключением аккумулятора убедитесь, что вы знаете код защиты от краж для вашей стереосистемы – в противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Как проверить автомобильный аккумулятор мультиметром | Гиды по покупкам

Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор. К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор до тех пор, пока он не выйдет из строя. В качестве профилактического обслуживания рекомендуется регулярно проводить проверку напряжения автомобильного аккумулятора – не реже двух раз в год – с помощью мультиметра.

Мультиметр – это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока. Наиболее распространенное автомобильное применение мультиметра – это проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании.Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

Подготовка аккумулятора

Первый шаг – найти аккумулятор транспортного средства (обратитесь к руководству пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Положительный вывод обычно имеет красную крышку и знак «плюс», в то время как отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой.Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. После очистки клеммы они будут служить точками подключения щупов мультиметра.

Настройка мультиметра

Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста. Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точное считывание.Для этого фары нужно включить примерно на две минуты, затем выключить.

Измерение и анализ

Для измерения нагрузки батареи мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик – для контакта с отрицательной клеммой.

Когда щупы касаются клемм, когда автомобиль выключен и аккумулятор находится в покое, на дисплее мультиметра должно отображаться показание от 12,2 до 12,6 В (полная зарядка).Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение меньше 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

После того, как напряжение покоя определено, пора получить показания цикла кривошипа. Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера.Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

Сразу после цикла запуска автомобиль начнет холостой ход и будет поддерживать стабильную работу от аккумуляторной батареи.При работающем двигателе номинал мультиметра должен оставаться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для непрерывной работы автомобиля, либо генератор переменного тока выходит из строя. Задача генератора – вырабатывать энергию для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

Проверка генератора

Чтобы проверить генератор, включите все электрическое оборудование автомобиля – фары, внутреннее освещение, климат-контроль, стереосистему.Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 В, генератор не может должным образом зарядить аккумулятор и может нуждаться в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Измерение падения напряжения и сопротивления

Измерение падения напряжения и сопротивления

Поиск и устранение неисправностей при базовой электрической диагностике

Каждый раз, когда вы приближаетесь к поиску и устранению неисправностей электрической диагностики, полезно вернуться к основам.Как вы знаете, назначение напряжения в цепи – обеспечить необходимую силу тока для работы нагрузки. Когда ток проходит через нагрузку, он преобразуется в свет, тепло или электромагнитное движение. При измерении напряжения в цепи вы обнаружите, что после нагрузки (сопротивления) оно ниже, чем было до нагрузки. «Падение напряжения» или величина, на которую напряжение падает при прохождении через нагрузку, является показателем или мерой того, сколько электроэнергии было использовано при преобразовании в другую форму энергии (свет, тепло или электромагнитное движение).

Что мы проверяем? Причины многих распространенных проблем в цепи – обрыв, утечка тока или короткое замыкание.

Открытые схемы

Для протекания электричества цепь должна быть под напряжением (требуется напряжение) и находиться в замкнутом контуре.

Обрыв цепи приводит к прекращению работы компонентов или систем и возникает при перебоях в подаче электроэнергии. Обычно достаточно «разрыва», чтобы остановить поток электронов в цепи.Обрыв может быть обрывом провода, ослабленным соединителем или неисправным компонентом (обрыв «внутренней» цепи), в котором нет пути для прохождения тока между двумя точками в цепи.

Короткие замыкания

Нагрузкой можно назвать все, что вызывает сопротивление. Мы знаем, что на наших автомобилях это провода и устройства, такие как переключатели, диоды, лампы или двигатели и т. Д. Но сопротивление также может быть создано из-за частичного подключения, вызванного ослабленными клеммами, ослабленными соединениями или даже коррозией.Короткое замыкание – это ненормальное соединение между двумя точками цепи. Если это происходит, это может создать путь с низким сопротивлением, по которому может протекать чрезмерный ток, в результате чего системы или компоненты будут работать неправильно или даже перестать работать, потому что для работы нагрузки доступно меньшее напряжение. Если протертая проволока, трущаяся о металлический корпус, содержит всего несколько жил, она все равно может пройти проверку на целостность. Но в то же время это может вызвать короткое замыкание, из-за которого предохранитель «перегорит» или периодически отключается.

Симптомами короткого замыкания могут быть: тусклый свет или даже нагревание проводов. Когда происходит короткое замыкание, ток электричества «сокращается» где-то в цепи. Как правило, это приводит к «сгоранию» предохранителя, поскольку он предназначен для защиты цепи. Сильный ток на землю вызывает перегорание предохранителей. Короткое замыкание может позволить току пройти в обход намеченной «нагрузки» (компонента, для работы которого предназначена схема). В худшем случае это может привести к повреждению электрической цепи.Это известно как «замыкание на землю».

Использование вольтметра

Подключение VOM серии

:

Вольтметр можно использовать для проверки питания нагрузки (фары и т. Д.), Подключив его последовательно с частью цепи питания и заземлением аккумуляторной батареи. Показание счетчика, равное напряжению батареи, указывает на целостность цепи. Это хороший первый шаг при устранении неполадок.

«Параллельное» соединение VOM:

Вольтметр может быть подключен параллельно или «поперек» различных частей подозрительного компонента или цепи.Падение напряжения – это способ определения или проверки величины напряжения (или потери) в этой части цепи.

Этот метод лучше, чем просто «проверка целостности (сопротивления)», потому что он проверяет цепь под нагрузкой во время ее работы.

Всегда проверяйте разъемы, которые являются частью схемы, с которой вы работаете, просто чтобы убедиться, что они чистые и правильно соединены. Если свет тусклый, начните с самой простой проверки: лампочки.Пока вы занимаетесь этим, не упускайте из виду возможные ошибки из-за прошлого ремонта. Возможно, лампочка исправна, но ранее была установлена ​​не та лампочка. С помощью простой проверки электрического счетчика цепь под нагрузкой можно легко проверить на предмет любых нежелательных ограничений с помощью теста на падение напряжения. Падение напряжения – это способ определения или проверки величины напряжения, используемого в цепи. Помните, что один вольт – это величина электрического давления, необходимая для того, чтобы пропустить один ампер тока через один ом сопротивления.

Испытание на падение напряжения

Значение «падение напряжения» – это величина напряжения, потребляемого нагрузкой во время работы схемы. Сумма всех падений напряжения в цепи равна доступному напряжению. При испытании на падение напряжения перед снятием показаний падения напряжения необходимо проверить напряжение источника. Проверка падения напряжения выполняется при наличии тока в цепи. Другими словами, цепь должна быть активирована или включена при протекании тока.Вольтметр используется для измерения разности потенциалов между двумя точками. Падение напряжения – это разница в измеренном напряжении между любыми двумя разными точками полной цепи во время работы нагрузки. Измерение падения напряжения выполняется путем измерения напряжения перед входом в нагрузку и напряжения на выходе из нагрузки. Электропроводка и соединения цепи не должны иметь сопротивления или иметь небольшое сопротивление, а все напряжение должно проходить через нагрузку. «Нагрузка» – это любое устройство, использующее энергию, такое как освещение, стартер, стеклоподъемники, звуковые сигналы, топливные форсунки и т. Д.Измерьте после нагрузки, и доступное напряжение ниже, чем до нагрузки.

Испытание на падение напряжения обеспечивает метод определения величины напряжения, которое используется проводом или компонентом во время работы системы. Помните, что плохие соединения, ослабленные клеммы, обжим и / или коррозия соединений могут быть причиной того, что устройство не работает должным образом. Любое сопротивление в цепи снижает электрическое давление. Эти условия не могут быть обнаружены при измерении напряжения, если не приложена правильная нагрузка схемы i.е., фара включена и т. д.

Испытания на падение напряжения используются для поиска компонентов или цепей с чрезмерным сопротивлением. Положительный вывод VOM должен быть подключен к цепи в направлении источника питания, а отрицательный вывод – к земле.

Когда вы помещаете вольтметр «поперек» или подключаете параллельно к проверяемой цепи, вы предоставляете другой путь для прохождения напряжения. Положительный провод должен быть подключен к цепи в направлении источника питания, а отрицательный провод – к земле.Включите или приведите в действие цепь. Напряжение всегда будет следовать по пути наименьшего сопротивления. Таким образом, если в цепи, которую вы тестируете, наблюдается чрезмерное сопротивление, ваш измеритель становится «путем наименьшего сопротивления» и будет давать показания напряжения.

При тестировании цепей вам часто нужно определять напряжения в различных точках. Падение напряжения может произойти в любой части цепи при ее работе. В зависимости от сопротивления каждая нагрузка будет иметь разное падение напряжения. Измеритель может указывать величину напряжения, используемого той частью цепи, которую вы тестируете.При проверке падения напряжения на нагрузке нагрузка использует большую часть доступного напряжения. Если в цепи возникает сопротивление, для работы нагрузки доступно меньшее напряжение. Если схема работает нормально, все напряжение будет поступать непосредственно на нагрузку, и ваш счетчик будет регистрировать приемлемые показания.

Падение напряжения – это величина потери или потребления электрического давления, когда напряжение проходит через нагрузку или сопротивление. Приемлемое показание для большинства цепей, кроме систем управления подачей топлива (форсунки, датчики и т. Д.) меньше 0,400 вольт, хотя предпочтительнее 0,100 вольт или меньше. Некоторые схемы стартера могут допускать напряжение до 0,500 вольт во время испытания на падение напряжения. Все, что выше этих значений, указывает на необходимость ремонта. При подозрении на неисправность следует проверить обе стороны цепи. Поскольку для цепи требуются источник, нагрузка и заземление, всегда проверяйте сторону заземления цепи. Возможный ремонт в этом случае обычно включает очистку соединений от коррозии, ремонт неисправных клеммных обжимов, затяжку креплений и разъемов или обеспечение достаточного заземления для компонента.

Падения напряжения – хорошо или плохо?

Испытания падения напряжения обычно выполняются, когда нагрузка не работает должным образом. Исходя из этого, можно предположить, что падение напряжения нехорошо. Но падение напряжения может быть хорошим или плохим; все зависит от того, где они происходят.

Очень важно хорошее падение напряжения. Без них нагрузки не пойдут. Доступное напряжение должно упасть на нагрузку, иначе она не сможет работать.

Высокие падения напряжения позволят «упасть» доступному напряжению при высоком сопротивлении в другом месте цепи; это отнимает у нагрузки электрическую энергию.Высокое падение напряжения в цепи преобразует электрическую энергию в тепло.

Все имеет сопротивление

Поймите, что сопротивление и непрерывность – противоположности. Мультиметр измеряет сопротивление в омах; он не может измерить непрерывность. Когда сопротивление невелико, существует большая преемственность. Итак, когда есть большое сопротивление, мало преемственности. Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления.Провода, соединители и контакты переключателя, составляющие цепь, имеют некоторое сопротивление. В нормально работающей цепи нормальное сопротивление достаточно мало, чтобы не препятствовать нормальной работе нагрузки. Если вы попытаетесь измерить сопротивление компонента в работающей цепи, вы получите ложные показания и можете повредить мультиметр. Отсоедините компонент, а затем измерьте сопротивление. Нежелательное или чрезмерное сопротивление в цепи снижает количество доступной электрической энергии, подаваемой на нагрузку.Функция омметра цифрового мультиметра работает от внутренней батареи. Он используется для подачи небольшого напряжения на схему или компонент и измерения силы тока, протекающего через него, а затем для отображения результатов в виде сопротивления.

На рисунке выше показание выше, чем указано в спецификации, указывает на неисправный компонент. Если цепь имеет чрезмерное сопротивление, это препятствует тому, чтобы провод или компонент пропускали достаточный ток в условиях высокой нагрузки. Сопротивление может быть вызвано коррозией, ослабленными контактами проводки, ямками на контактах реле и другими физическими повреждениями.Эти условия могут привести к измерению фиксированного или даже переменного сопротивления. Чрезмерное падение напряжения, вызванное высоким сопротивлением, можно определить по неработающим компонентам, более медленным, чем обычно, оборотам электродвигателя, или даже по тусклым или прерывистым мерцаниям ламп.

Для измерения сопротивления компонента не следует включать его в цепь. Если вы попытаетесь измерить сопротивление компонента в цепи, вы получите ложные показания (даже если источник питания отключен), и вы можете повредить мультиметр.Отсоедините компонент, а затем измерьте сопротивление.

При проверке сопротивления важно знать, каким должно быть значение сопротивления проверяемого компонента. В идеале падение напряжения на нагрузке должно быть таким же, как и напряжение на нагрузке. В этом случае падение напряжения хорошее. Падение напряжения на нагрузке часто бывает ниже доступного. Это не проблема, пока падает достаточно напряжения для работы нагрузки.Если падение напряжения на нагрузке намного ниже доступного напряжения, то нагрузка не будет работать должным образом. Это означает, что где-то в цепи наблюдается чрезмерное падение напряжения, что лишает нагрузку необходимой мощности.

Всегда ли практично тестировать прямо под нагрузкой?

Нет, у вас не всегда может быть прямой доступ к нагрузке. Например, вы не можете подключить провода измерителя к клеммам топливного насоса в баке. Вы можете выполнить проверку падения напряжения только на тех частях цепи, которые доступны для проводов вашего измерителя.Тестирование переключателей или реле – еще одно распространенное применение тестирования сопротивления. Когда напряжение источника для компонента низкое из-за неисправного переключателя, вы должны проверить каждую из возможных неисправностей с помощью теста падения напряжения. При проверке переключателя используйте тест на падение напряжения. Падение напряжения на переключателе никогда не должно превышать 0,300 вольт (300 мВ).

Всегда проверяйте ESM

В некоторых цепях транспортного средства может быть намеренно установлен резистор для уменьшения напряжения и тока, доступных для нагрузки.Примеры включают реостат, который затемняет приборную панель, балластные резисторы в некоторых цепях топливных форсунок и резисторы двигателя, используемые для ограничения скорости нагнетательного вентилятора и электрического топливного насоса. Убедитесь, что вы знаете свою схему и определите любое «преднамеренное» падение напряжения, проверив конструкцию схемы на электрической схеме в ESM.

Осень 2011 г. Авторские права © 2011 Nissan North America, Inc.

Содержание

Как использовать аналоговый мультиметр? Руководство для начинающих

Вам может быть интересно, зачем вам нужно знать, как использовать аналоговый мультиметр в эпоху цифровых технологий.Что ж, причин много.

Как современный электрик, вы никогда не знаете, когда и где у вас возникает необходимость считывать показания аналогового дисплея – будь то мультиметр или другой измерительный инструмент.

Кроме того, существуют приложения, которые все еще используют аналоговые измерители (также написанные / как аналоговые измерители) для поиска и устранения неисправностей из-за их точности и истинного преобразования среднеквадратичного значения.

Итак, сегодня мы собираемся показать вам, как измерять электрические величины с помощью аналогового мультиметра для измерения различных электрических величин.Но перед этим давайте быстро рассмотрим основные различия между аналоговым мультиметром и цифровым мультиметром (DMM).

Различия между аналоговым мультиметром и цифровым мультиметром

Аналоговый измеритель отличается от цифрового мультиметра следующим образом:

• Аналоговый дисплей (с несколькими шкалами для разных величин)
• Требуется частая ручная калибровка
• Более быстрый отклик скорость (аналоговые измерители не нуждаются в преобразовании измеренного значения в цифры, как в цифровом мультиметре)
• Ближайшее к истинному среднеквадратическому значению
• Более высокая точность, но подвержены человеческим ошибкам при записи измерений

Тогда есть случай устаревших и ” Настоящие электрики умеют пользоваться идеологией аналоговых мультиметров.Какими бы ни были ваши причины, знание аналогового измерителя всегда окупается.

А если вы студент, изучающий электричество, используйте это руководство, чтобы узнать, что и как предыдущее поколение использовало для измерения электрических величин.

Общие сведения об аналоговой шкале мультиметра

Прежде чем мы перейдем к шагам, важно, чтобы работа шкалы аналогового измерительного прибора была для нас полностью ясна.

Это важно, потому что мы настолько привыкли к нашим цифровым инструментам, что чтение аналоговой шкалы может немного сбивать с толку.Взгляните на изображение, показанное ниже.

Аналоговый мультиметр

Общие сведения о панели

На изображении в левом нижнем углу показано место, где будут подключены ваши измерительные провода. Это похоже на то, как вы подключаете выводы в цифровом мультиметре. Порты в правом нижнем углу предназначены для дополнительных параметров.

Дополнительный переключатель полярности пригодится, если вы хотите изменить полярность измерения. Переключатель посередине позволяет выбрать количество для измерения и желаемый диапазон.

Например, если вы хотите использовать аналоговый мультиметр для измерения напряжения (переменного тока), вы должны переключить его на левую сторону шкалы.

Некоторые мультиметры имеют разные переключатели для выбора диапазона и количества. У некоторых также есть отдельная шкала для обнуления счетчика, о которой мы поговорим позже в этом руководстве.

Аналоговая шкала

Взгляните на увеличенное изображение аналоговой шкалы ниже.

Как читать аналоговый мультиметр

Верхняя линия (черная) – это омическая шкала, на которой вы измеряете сопротивление слева направо.В зависимости от выбранного диапазона вам нужно будет умножить показание шкалы на текущий выбранный диапазон. Например, если указатель устойчиво на 5, а ваш диапазон составляет 1 кОм, то ваше показание составляет 5 кОм.

Выбор диапазона выполняется аналогичным образом для всех количественных измерений.

Под омической шкалой находятся шкалы напряжения и тока. Черная линия рядом с омической шкалой – это место, где вы измеряете постоянное напряжение и ток. Красная линия всегда предназначена для измерений переменного тока. Обратите внимание, что измерения тока и напряжения считываются справа налево.

Основное отличие аналогового мультиметра от вольтметра / амперметра – это шкала. Вольтметр будет иметь только две шкалы для измерения напряжения переменного и постоянного тока, тогда как амперметр или гальванометр будут иметь только одну шкалу для измерения силы переменного и постоянного тока.

А теперь давайте взглянем на измерение некоторых величин.

Как использовать аналоговый мультиметр

Как использовать аналоговый мультиметр для измерения напряжения

Если у вас есть собственный аналоговый измеритель, выполните шаги, описанные ниже –

1. Подключите измерительные провода к аналоговому мультиметру
2. Используйте следующие установки для измерения различных величин:
   1. Используйте батарею AA для измерения напряжения постоянного тока и тока
   2. Используйте розетку переменного тока для измерения напряжения и тока AV
   3. Используйте резистор для измерения сопротивления
   4. Используйте провод для измерения целостности цепи

3. Для каждой настройки подключите измерительные щупы к измеряемому элементу и проверьте показания на шкале.В этом руководстве мы рассмотрим пример измерения постоянного напряжения.
4. Подключите щупы к любому концу батареи AA (примерно 9 В). Указатель должен перемещаться по шкале в зависимости от выбранного диапазона. На изображении выше, если аккумулятор полностью заряжен, указатель должен указывать на шкалу от 8 до 10. Если это не сделано, выберите на мультиметре диапазон напряжения постоянного тока выше 10 В (обычно 10 В или 12 В).
5. Попробуйте использовать тот же метод для других установок для измерения соответствующих величин.

Как отмечалось ранее, ключом к точным аналоговым измерениям является выбор диапазона и умножение. Все остальное похоже на то, что и как вы используете цифровой мультиметр.

В приведенном выше примере с аккумулятором, если вы используете аналоговый мультиметр для измерения напряжения автомобильного аккумулятора, то диапазон должен быть выше. Вам также нужно будет выполнить простое умножение, чтобы получить окончательное измерение.

Например, если ваш диапазон напряжения постоянного тока составляет 250 В, а указатель находится между 50 и 100, тогда напряжение составляет около 75 вольт в зависимости от точной точки.

Почему всегда следует калибровать аналоговый мультиметр?

Аналоговые мультиметры работают от батарей, и по мере того, как их заряд постепенно разряжается, способность мультиметра обеспечивать точные показания также уменьшается.

Поэтому мы рекомендуем обнулять мультиметр перед каждым основным измерением. Ниже приведены шаги:

• Выберите диапазон сопротивления на циферблате
• Подключите измерительные щупы к измерителю, а затем соедините их вместе (положительный и отрицательный выводы должны соприкасаться друг с другом), чтобы установить нулевое сопротивление
• В идеале, ваш измеритель должен показывать нулевое сопротивление
• Если это не так, используйте шкалу «обнуления» (имеется в большинстве измерителей на передней или задней панели) и переместите указатель на нулевое значение на шкале
• Это должно откалибровать ваш измеритель.

Полезные советы и подсказки

• При измерении аналоговым мультиметром всегда следует выбирать подходящий диапазон для получения точных показаний. Это должно быть сделано до, а также во время измерения количества.
• Всегда калибруйте аналоговый мультиметр перед серьезным измерением или поиском неисправностей. Если вы являетесь ежедневным пользователем, рекомендуется еженедельная калибровка.
  • Замените батареи, если вы заметили серьезные колебания в измерениях.
• Всегда используйте самый высокий идентификатор диапазона, если вы не знаете приблизительное значение измеряемой величины.

Заключение

Здесь у вас есть основное руководство по использованию аналогового мультиметра для измерения напряжения, тока и сопротивления. Основной принцип такой же, как у DMM, но здесь вам просто нужно приложить больше усилий. Мы надеемся, что это руководство было полезным.

Измерение напряжения с помощью мультиметра

Щелкните здесь, чтобы загрузить это руководство в формате PDF.

Цель: Понять, как использовать мультиметр для проверки напряжения (мощности) в различных точках вашей цепи, чтобы вы могли найти проблемы и исправить их.

Обзор: Итак, вы сделали красивую схему из медной ленты, но ваши светодиоды либо мигают, либо не загораются совсем. Что дает?

Мигающие / темные светодиоды не получают достаточного напряжения (мощности). Используя мультиметр, вы можете проверить мощность в различных точках цепи, выявить проблемы и предпринять шаги для их устранения.

Есть много других вещей, которые вы можете делать с мультиметром, как показано в этом буклете для печати, написанном подругой Чиби Натали Фрид.

Темы:
Целостность цепи
Использование мультиметра

Материалы:

• Мультиметр
• Схема, которая может работать или не работать
• Батарея (в данном примере 3 В) для вашей схемы

Шагов:

1. Чтобы проверить напряжение, сначала нужно напряжение! Установите аккумулятор так, чтобы цепь была включена.
2. Подключите красный кабель мультиметра к VΩmA, а черный – к COM.
3. Поверните ручку переключателя на DCV (напряжение постоянного тока) и выберите чувствительность. В данном случае, поскольку мы используем батарею 3 В (CR2032), мы хотим измерять напряжения порядка десятков (а не сотен или тысяч) вольт, поэтому мы выберем 20.
4. А теперь самое интересное! Если светодиод работает, значит, мощности достаточно. Если он НЕ РАБОТАЕТ, значит, ему не хватает мощности. Это означает, что возникла проблема. Сначала убедитесь, что светодиодная наклейка надежно приклеена к меди. Если нажатие на одну или другую сторону приводит к включению светодиода, проблема заключается в том, где наклейка встречается с медью.Если это ничего не дает, у вас проблема где-то между этим светодиодом и батареей. Проблема обычно возникает, когда ваша медная лента порвана или сломана, или если вам пришлось соединить два отдельных куска меди, и соединение не очень хорошее.

   Сначала сделайте визуальное сканирование, чтобы увидеть, можете ли вы обнаружить проблему. Если вы видите разрыв ленты или неплотное соединение, попробуйте исправить это, используя токопроводящие заплатки или припой.

5. Если вы не видите очевидной проблемы, пора использовать мультиметр.Поместите щупы где-нибудь на медную ленту на стороне батареи неисправного светодиода. Красный зонд положительный, черный – отрицательный *. Посмотрите на показания. * Если вы поменяете местами красный и черный, это не конец света, вы просто получите отрицательное значение напряжения, а не положительное. Абсолютное значение будет таким же. (например, -3 вольта вместо 3 вольт)
6. Если ваши показания близки к 3,00, это означает, что в этой точке цепи присутствует 3 вольта. Это хорошая вещь.Проблема находится где-то между той точкой, которую вы только что измерили, и самим светодиодом.
7. Переместите щупы ближе к светодиоду (подальше от батареи) и снова проверьте показания. Когда ваше значение меньше 3 вольт или если оно сильно колеблется, поздравляю, есть проблема где-то между батареей и вашими датчиками.
