Как измерить напряжение в розетке мультиметром – RozetkaOnline.COM

Одна из основных причин выхода из строя электроприборов дома – это проблемы с напряжением сети.

Оно может быть слишком низким, недостаточным для работы оборудования, либо наоборот слишком высоким, из-за чего бытовая техника сгорает. Нередко бывает, что напряжение то растёт, то падает, скачкообразно, что еще более губительно для любого электрического оборудования.

Именно поэтому, измерение напряжения в розетке в быту – это основной, главный этап диагностики электросети, если замечена её нестабильная работа.

Главным инструментом для измерения напряжения является мультиметр или тестер. Ведь для понимания причин проблемы, важно знать точные характеристики электрического тока, никакая индикаторная отвертка или контрольная лампочка вам такой информации не даст.

Абсолютно любой мультиметр имеет функцию измерения напряжения с диапазонами, которые позволят определить стандартные бытовые 220В и 380В. Это его базовая, одна из самых важных функций. В ящике с инструментами абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более, что сейчас довольно просто купить качественные и недорогие модели, практически в любом уголке России.

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому


1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

– Штекер красного щупа устанавливается в разъем «VΩmA»;

– Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

В бытовых розетках наших домов и квартир протекает переменный электрический ток, стандартная его величина 220 – 230 Вольт.

Соответственно, колесо выбора режима работы необходимо перевести на:

– измерение напряжения переменного тока «ACAlternating Current», которое маркируется как «~V»

– рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

2. Измеряем величину напряжения в розетке

Держа щупы за изолированные, пластиковые ручки, не касаясь токопроводящих стержней-наконечников, помещаем их в гнезда розетки. Один щуп в левое, а другой в правое гнездо, как показано на изображении ниже. Порядок установки не важен, главное правило – наконечники щупов должны коснуться токопроводящих контактов розетки в гнездах.

Измерение проводится без отключения электрического тока. Для чистоты эксперимента, лучше всего тестировать в условиях, приближенных к тем, когда проявляются странности в работе электрооборудования.

3. Результаты измерения напряжения в розетке

Как только щупы коснуться контактов розетки, на экране мультиметра сразу же покажется результат измерения напряжения, количество вольт.

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

1. Нормальное напряжение

2. Слишком низкое, высокое или меняющееся

3. Отсутствие какого-либо сигнала

Давайте коротко рассмотрим каждый из этих пунктов. Какие должны быть показатели, что может их вызывать и главное, что дальше делать в той или иной ситуации:

1. Нормальное напряжение в розетке

По современным нормам, стандартное напряжение в сети 220 – 230В. Я не зря указываю такой диапазон, а не какую-то определенную, точную величину.

Всё дело в том, что долгое время стандарт напряжения бытовой электрической сети у нас в стране был 220 Вольт, именно под него выпускалось оборудование, прокладывались сети. Позже, стандартным стало напряжение 230 Вольт и во всех современных домах его величина в розетках скорее всего будет именно таким.

Для удобства, дальше, я буду указывать именно 230В, как основной показатель напряжения в электрической сети, но вы должны знать, что 220В также не является свидетельством неисправности.

Более того, современные стандарты допускают отклонения он номинальной величины напряжения на 10% в каждую сторону. Соответственно, при измерении напряжения в розетке мультиметром, нормальным результатом будет являться любой в диапазоне от 207 до 253 Вольт.

Но я бы на вашем месте дополнительно проинспектировал все элементы электроустановки и сделал заявку в обслуживающую дом организацию, чтобы проверить, почему величина напряжения в розетках отличается от 220-230В.

2. Аварийная величина напряжения в бытовой сети

Как я уже сказал ранее, всё напряжение, что попадает в диапазон от 207 до 253 Вольт, условно считается нормальным. Соответственно, любой показатель за его пределами – это сигнал об аварийной ситуации в электросети. Опять же я говорю УСЛОВНО нормальным потому, что всё же любая величина напряжения, которая отличается от 220 или 230В, не мой взгляд уже не нормальная, где то есть потери, либо наоборот причины перенапряжения.

Причин, приводящих к слишком низкому или наоборот, чрезмерно высокому напряжению в сети довольно много. В условиях квартиры, обычно к этому приводят проблемы с контактами, особенно в местах соединения проводников, а также нередко ошибки при проектировании электросети, в частности неправильный выбор сечения проводов.

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

– с ветхостью наружных электросетей и оборудования;

– с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

– с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

– Узнать, проявляются ли они во всех помещениях или четко локализован;

– Принять меры к защите электрооборудования дома, отключив его от питающей сети;

– Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

Если в квартиру поступает стандартное напряжение, находящееся в условно нормальном диапазоне от 207 до 253В, то проверяйте внутреннюю электросеть:

Если вы своими силами не способны провести комплексную диагностику вашей электроустановки – обязательно обратитесь к профессионалу, например, вызовете электрика. В одной из предыдущих статей я достаточно подробно описал все возможные способы вызова специалиста, их описания и недостатки. И это не реклама конкретной компании или специалиста, а простое перечисление доступных вам вариантов.

Если же проблемы с напряжением подтвердились и на вводном кабеле в квартиру или дом, то необходимо обратится в вашу электроснабжающую, обслуживающую или управляющую компанию, для выяснения причин проблем.

До завершения проверки, выявления и устранения причин неисправности, не пользуйтесь электрооборудованием дома, либо подключайте его через стабилизатор. А что такое стабилизатор напряжения, зачем он нужен и когда используется простым и понятным языком я уже описал ЗДЕСЬ, на примере релейной и электромеханической модели.

Зная расторопность при выполнении заявок потребителей специалистами обслуживающих компаний, я рекомендую, в случае с внешними проблемами с напряжением, сразу купить стабилизатор. Тем более есть вполне недорогие, доступные модели, которые позволят вам, не теряя в комфорте, дождаться восстановления параметров сети, защитив ваше электрооборудование и в будущем.

3. Отсутствие напряжения в розетке

Если же мультиметр при измерении показал, что напряжение в розетке отсутствует, необходимо тщательно проверить всю электрическую цепь до неё. Особенно работу защитной автоматики.

Лучшим способом, найти причину неисправности и отсутствия напряжения в розетке – прозвонить её мультиметром. О том, как это сделать самому, в домашних условиях, используя возможности мультиметра – я подробно описал, в соответствующем цикле статей, доступных по ссылке.

Как видите, мультиметр незаменимый помощник любому домашнему мастеру. При этом не обязательно обладать какой-то особой квалификацией или большим опытом, чтобы эффективно работать с этим многофункциональным измерительным прибором.

Если же вы хотите замерить мультиметром еще какие-то параметры электрических приборов, оборудования, проводки и их компонентов, но не знаете, как это сделать – пишите об этом в комментариях к статье. На основе ваших запросов, мы подготовим и выпустим новую, наглядную инструкцию, со всеми необходимыми описаниями, схемами, рекомендациями, необходимыми для решения ВАШЕЙ задачи.

А для того, чтобы оперативно узнавать анонсы о выходе новых материалов, подписывайтесь на нашу группу вконтакте. Получайте первым информацию в ленту о выходе статей, без рекламы и флуда.

в каком случае покажет 220В, правила проведения тестирования

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке.

Подключать вольтметр нужно следующим образом:

  • От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
  • Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
  • От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

  • Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
  • Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Тип мультиметра не влияет на технику измерения.


Мультиметр позволяет определить следующие технические параметры:
  • постоянное и переменное напряжение;
  • сопротивление;
  • емкостные и частотные характеристики;
  • силу постоянного и переменного тока;
  • параметры диодов и транзисторов;
  • температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать


В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

  • Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
  • После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
  • Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания.


При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Как проверить напряжение в сети

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

  • электрические скважинные насосы со стабилизаторами водяного давления;
  • большие холодильники;
  • стиральные машины;
  • нагревательные приборы;
  • пылесосы.

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.



Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию.

При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

  • Если прибор покажет заниженное напряжение в сети стирку, глажку и уборку пылесосом лучше отложить. Дополнительное подключение мощной нагрузки понизит его ещё больше.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники. Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу.

Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

Как можно проверить напряжение в розетке мультиметром

На практике применяют два способа проверки напряжения в розетке: либо пробником-отверткой, либо мультиметром. Пригодны оба варианта, но тестер с дисплеем при наличии тока в сети, покажет и его величину. Применение мультиметра является самым удобным способом измерения. Рассмотрим, как проверить напряжение в розетке мультиметром.

Для чего определяют параметры электросети

В большинстве наших домовых электросетях напряжение должно быть 220 В с небольшими отклонениями в 20-25 В, что обеспечивает нормальную работу всего набора сегодняшних домашних электроприборов.

Проверять наличие тока приходится в целях определения работоспособности розетки, правильности её установки. Часто используют мультиметр для проверки напряжение в сети дома, чтобы определить, почему не горит только, что вставленная лампочка в светильнике, выявить состояние проводки.

К тому же не мешает знать величину напряжения в вашей домашней электросети, так как к ней приходится подчас подключать новые приборы, оборудование, бытовую и электронную технику, которая может быть рассчитана на конкретные электрические характеристики. Поэтому проверять все-таки стоит, чтобы удостовериться, насколько стабильно напряжение в сети, каков диапазон его изменения.

Настраиваем мультиметр для использования

Мультиметр называют устройство, предназначенное для быстрого и точного замера таких характеристик, как:

  • величина постоянного и переменного напряжения;
  • сила тока;
  • параметры сопротивления и другие.

Данные приборы подразделяются на аналоговые и цифровые. В аналоговом тестере показания отображаются на шкале стрелкой, в чём и кроится его основной недостаток. Отсутствие фиксации стрелки на окончательной позиции затрудняет определение результата, делает аппарат не очень удобным в пользовании обычным потребителем.

У электронного мультиметра результаты измерений выводятся в виде цифровых показаний на дисплей. Этот вид прибора обеспечивает достаточную точность, им удобно пользоваться, что определяет его популярность.

Электронный мультитестер состоит из следующих частей:

  • дисплея;
  • 20-позиционного кругового переключателя;
  • гнёзд для подсоединения щупов.

Настройка тестера заключается в правильном подключении щупов и выставлении переключателя в нужной позиции. Щупы состоят из проводников с металлическими стержнями на одном конце, штекерами – на другом.

Черный (минус) проводник подключают к разъёму СОМ. Штекер красного проводника присоединяют к разъёму V.

С учетом того, что в сети ток переменный, переключатель выставляется в позицию V~, секцию, обозначающую режим замера переменного напряжения. Выбирают отметку выше, чем220 вольт.

Если необходимо проверить выключатель мультиметром, переключатель выставляется в секцию измерения сопротивления. Далее сеть нужно обесточить и присоединить щупы к клеммам проверяемого элемента. При включенном положении должно появиться «ноль», при отключенном – «бесконечность». Если такого не произошло, выключатель нужно заменить.

Можно ли мультиметром измерить ток в розетке. Можно при условии, что тестер будет подключен к ней через цепь с лампочкой. Переключатель и красный щуп выставляются в другие положения, о которых мы расскажем чуть ниже.

Техника безопасности во время проведения работ

Мультитестер зарекомендовал себя удобным и безопасным прибором для пользователя. В нём предусмотрена электронная система, предохраняющая прибор от перегрузок. Он прост в обращении. Однако, при пользовании тестером необходимо выполнять предписанные производителем правила эксплуатации, иначе инструмент может легко выйти из строя.

Перед тем, как проверить розетку мультиметром, круговой переключатель устанавливают в сегменте V~ на отметку 600 (в других моделях – 750).

Чтобы измерить силу тока, регулятор нужно установить на максимальной отметке в разделе «A~» (DCA).

В процессе измерительных работ нельзя держать руками металлические концы щупов или касаться их рукой.

Дотрагиваться до элементов электросети можно только руками в специальных электрических перчатках.

Все действия по замене предохранителя или батареи осуществляют, предварительно выключив прибор и освободив щупы из разъемов.

Как измерять напряжение в розетке

Прежде чем измерить напряжение в розетке, проверяем настройку мультиметра. Убеждаемся ещё раз, что штекеры щупов подключены к гнёздам прибора правильно: чёрный к разъему СОМ, красный к гнезду V.

Затем переводим круговой переключатель прибора на отметку «750» (600 или 1000 в других тестерах) секции «V~». Если позиция будет меньше 200 В, инструмент выйдет из строя из-за перенапряжения. Дорога ему тогда только на запчасти.

На ЖК-дисплее появится цифра «ноль» — тестер включен и готов к работе. Держа щупы за пластмассовые оплетки, вводим их в отверстия розетки. Полярность здесь значения не имеет. На экране появляются цифровые показатели, зачастую меняющиеся и не отображающие строго 220В.

Если мультиметр исправен, правильно подключена розетка, то прибор должен показать значение близкое к 220-230В. На отдельных моделях тестеров имеется кнопка, позволяющая зафиксировать результат на экране, что удобно для записи результатов замера.

Замеряем силу тока в розетке

Очень важно усвоить, что нельзя измерить силу тока розетки мультиметром напрямую. Если пользователь просто вставит стержни щупов в розетку, прибор сгорит.

Замер величины производят только при последовательном подключении нагрузки в цепь от мультиметра до розетки. Обыкновенная лампа с патроном вполне подойдет для нагрузки.

Прежде всего, штекер красного щупа присоединяют к гнезду с обозначением UNFUSED. Черный щуп остается в гнезде СОМ.

Регулятор выставляют на максимальную отметку секции «A~».

К одному из щупов подсоединяют провод, который идет от цоколя лампочки, другой щуп втыкается в розетку. Второй провод от лампы вставляется в свободное отверстие розетки.

Результаты замера появятся на экране.

Следует заметить, что замеры силы тока в розетке не имеют практического смысла и мастера к этому измерению не прибегают.

Как проверить напряжение в розетке мультиметром и измерить

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить.

Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами.

Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление для измерения тока в розетке
Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.
Схема подключения нашего устройства Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.
Подключение розеток в нашей схеме К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.
Подключение щупов мультиметра Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.
Измерения тока в розетке при помощи мультиметра Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно.

Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль.

Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Как проверить напряжение в розетке мультиметром — правила и инструкция

Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети.

Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр.

О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале.

Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных.

К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

  • показатель переменного и постоянного напряжения и тока;
  • электрическое сопротивление;
  • емкость;
  • температура;
  • частота;
  • характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса.

Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке.

Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

Техника безопасности

Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.

При замерах входного переменного напряжения рекомендуется придерживаться таких правил:

  1. Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
  2. Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.

При замерах входного постоянного и переменного тока следует соблюдать следующие правила:

  1. Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
  2. Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
  3. Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.

При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.

Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.

Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.

Условные обозначения

  • Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.
  • В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V.

Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт.

Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи.

Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему.

При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

  1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
  2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
  3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Как проверить напряжение в розетке мультиметром — правила и инструкция

Как проверить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше.

Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание.

Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

  • ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
  • DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
  • 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
  • hFe – проверка транзисторов.
  • >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
  • Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
  • DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

  1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
  2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще.

Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет.

Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е.

от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки.

Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования.

Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка.

Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования.

Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу.

Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Всегда ли показывает напряжение в розетке при измерении мультиметром, и как лучше всего проверить силу тока?

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

  • От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
  • Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
  • От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

  • Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
  • Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Мультиметр позволяет определить следующие технические параметры:

  • постоянное и переменное напряжение;
  • сопротивление;
  • емкостные и частотные характеристики;
  • силу постоянного и переменного тока;
  • параметры диодов и транзисторов;
  • температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

  • Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
  • После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
  • Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств.

При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Как правильно измерить переменное напряжение 220 В в розетке мультиметром, тестером.

Порой бывают случаи когда нужно измерить величину напряжения в обычной бытовой розетки 220 вольт. И тут новичок может столкнуться с некоторыми вопросами. Ведь многие слышали, что напряжение 220 В опасно для жизни, и незнание техники безопасности или неумение правильно пользоваться измерительным прибором может привести к плачевным последствиям. В этой статье предлагаю разобраться и выяснить как, все таки, правильно произвести измерения сетевого напряжения, как при этом пользоваться измерительным прибором, и соблюдать основные правила техники электробезопасности.

Итак, для начала нужен измеритель напряжения, который называется вольтметром. Думаю у многих домашних мастеров имеется обычный электронный мультиметр. На нем можно измерять два типа электрического напряжения – постоянное и переменное. На приборе переменное напряжение обозначается буквами ACV, а постоянное DCV. В обычной бытовой электросети, как известно, переменное напряжение величиной 220 вольт, следовательно переключатель мультиметра выставляем на область ACV, выбирая предел 750 вольт. Поскольку предела 220 вольт будет мало, он используется для более низких переменных напряжений. Далее проверьте, чтобы провода щупов находились на правильных гнездах. Черный провод щупа должен находится на нижнем гнезде COM. Красный же щуп должен быть в гнезде измерения V, и не в коем случае в гнезде для измерения тока 10 ампер. Поскольку это вызовет мгновенное короткое замыкание с розетке.

Далее, что касается самого процесса измерения. Держать щупы мультиметра обязательно нужно в одной руке. Это связано с электробезопасностью. К примеру, если вы будете держать один щуп в одной руке, а другой в другой, то при случайном контактировании ваших рук с оголенными частями щупов электрический ток потечет через ваши руки. А именно, путь тока будет такой – одна рука, область груди, вторая рука. Протекание электрического тока по телу человека вызывает сокращение мышц. Следовательно, наиболее опасными для жизни являются спазм сердца и легких. При ударе тока, в этом случае, у человека может остановится сердце, что повлечет за собой возможную смерть. Если же держать оба щупа в одной руке, то даже при случайном ударе тока дергает только вашу руку в области кисти. Никаких жизненно важных органов ток при этом не заденет.

По поводу увиденного на экране значения, которое может отличаться от стандартной величины 220 вольт. Дело в том что величина переменного напряжения бытового использования стандартизирована значением 220 В. Но действительное значение может отклонятся плюс, минус 5-10% (5% это нормально допустимые значения и 10% это предельно допустимые значения). То есть в зависимости от состояния электросети на мультиметре можно увидеть переменное напряжение от 198 В до 242 В. Дело в том, что это самое сетевое напряжение зависит от различных факторов. Первым из которых является величина нагруженности электросети. Ведь когда одновременно начинают люди включать различные электроприборы (особенно в вечернее время), то образуется падение напряжения в сети.

Теперь по поводу путаницы тока и напряжения. Для новичков может казаться что ток и напряжение это одно и тоже, поскольку связано с электричеством. Но на самом деле это совсем разные величины, даже противоположные в чем-то. И измеряются они также совсем по разному. Ведь если вы случайно, по незнанию, на мультиметре выставите измерения тока и начнете щупы тестера засовывать в розетку, произойдет короткое замыкание, полетят искры и перегорят пробки, выбьет автоматы на щитке. Ведь электрический ток измеряется в разрыв с конкретной электрической нагрузкой. Электрическое напряжение измеряется параллельным приложением щупов к контактам электросети. И это важно учесть, во избежании аварии.

А на что может повлиять заниженное или завышенное напряжение в электрической сети 220 вольт, которые можно увидеть на мультиметре при измерении? Как уже сказал выше, предельно допустимая величина отклонения напряжения от нормы равна 10%. В этих пределах ничего плохого с электротехникой не произойдет. Большинство электротехники у себя внутри имеют блоки питания, у которых имеются схемы стабилизации. При незначительных изменениях сетевого напряжения схемы просто компенсируют недостаток или переизбыток вольтажа. Ну, а если степень отклонения уже больше допустимой нормы, то тут уж различные устройства могут начать себя вести неправильно, вплоть до выхода из строя. Если Ваша электрическая сеть нестабильна и имеет значительные отклонения, то пожалуй вам стоит обзавестись стабилизатором напряжения, и автоматической защитой от чрезмерного завышения или занижения напряжения сети.

P.S. На самом деле нестабильная электрическая сеть грозит, как минимум нестабильной работой электротехники, а то и вовсе ее поломками. Да еще это может быть причиной аварийный ситуаций, которые могут повлечь за собой трагические последствия. Так что при такой проблеме не стоит оставлять такие дела без внимания. Необходимо принимать определенные меры для восстановления нормальной работоспособности электросети. Выясняйте причины, ставьте стабилизаторы напряжения, автоматические системы защиты и т.д.

Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

  • если требуется проверить работу кабелей электропитания;
  • если необходимо проверить работоспособность выключателя либо розетки;
  • если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

  • Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
  • Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
  • Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
  • Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
  • На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
  • Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
  • Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
  • Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

KAIWEETS Розеточный тестер 48-250 В, тестер розеток с дисплеем напряжения, тестер GFCI CAT II 300 В, включает 7 визуальных индикаторов и пояснения к проводке для домашнего и профессионального использования –

Эти предметы потрясающие. Я купил Klein Digital Circuit Breaker Finder (тоже отличный), но оба эти инструмента спасли меня от возможного вреда, а тестер розеток заменил мой тестер розеток Klein из-за переднего дисплея, который также считывает напряжение.

Я помогал другу с новым домом / старой постройкой (1950-е годы) поменять трехконтактные кухонные розетки на двойные розетки afci / gfci и быстро понял, почему его микроволновка зажарилась.Мы узнали, что «заземленные трехконтактные розетки» на самом деле не были заземлены и давно заменены (вероятно, для продажи дома). Мы также узнали, что нейтральное / горячее поменялось местами … объясняет жареный микроволновый.

Мы использовали дисплей напряжения, чтобы помочь нам определить возможную выводную розетку на другой линии и последующие выводы (неточно … но легко определить первую розетку по сравнению с первой розеткой 116c на первой, а остальные показали 114-115.

После выключив прерыватель, следующим приятным сюрпризом, когда я почти поменял розетку, было использование бесконтактного детектора… очевидно, что с выключенным выключателем розетки первая розетка не показала отсутствие питания на hot / nuet (сначала протестируйте розетку с питанием, чтобы убедиться, что она работает), вторая розетка показала, что hot выключен … но сюрприз! Обнаружена горячая нейтраль … после двойной проверки выключателя и подключения нескольких разных тестеров розеток ничего не обнаружено (нет горячей, поэтому ничего не обнаружено) попробовал бесконтактную ручку и, конечно, достаточно горячую нейтраль.

После того, как выключатель розетки оставлен выключенным … мы проходили один за другим через другие выключатели, используя бесконтактную ручку на проводе горячей нейтрали, пока не нашли прерыватель, который вызывал отключение горячей нейтрали.после отслеживания обеих цепей мы определили, что 2-я розетка на кухне имеет нейтраль где-то с 3-ей розеткой на другом контуре (возможно) за стеной … ну, это уже не было быстрым исправлением розетки … время вводить про. Мы почти начали менять розетку, прежде чем быстро сказать «о да». Ах да, правильно … дважды, три, четыре проверьте, что питание отключено, и не предполагайте, что розетка отключена … у вас может быть ситуация, как у меня, когда нейтраль получает обратное питание от цепи под напряжением или через землю …

Цена подходящая, а передний дисплей на тестере розеток превосходит все другие марки, которые я использовал до сих пор. Перо оснащено вспышкой и показывает сильный или слабый переменный ток и мигает / издает звуковой сигнал при подключении к горячему проводу.

(Рассказывать о том, что со мной случилось … не учить никого, что делать. Не делайте ничего из того, что делал я, и всегда вызывайте профессионала для выполнения своей работы).

Как проверить розетку с помощью мультиметра?

Мультиметр – один из лучших инструментов для проверки и диагностики штепсельной розетки.

Вы можете использовать его, чтобы проверить, находится ли розетка под напряжением, какое напряжение она выдает, перепутаны ли провода и многое другое.

Если вы не профессиональный электрик, мультиметр может запутать вас при использовании всех кнопок, цифр и символов.

Вот краткое руководство по безопасной проверке розетки с помощью цифрового мультиметра.

Прочтите, чтобы узнать больше о том, как проверить штепсельную розетку с помощью мультиметра.

Настройка мультиметра

Первый шаг – подготовить мультиметр для проверки розетки.

Подсоедините щупы к правым отверстиям мультиметра. Ваш мультиметр должен иметь два щупа, красный и черный.

Черный щуп входит в слот, помеченный как COM, а красный щуп – в слот, помеченный буквой V и символом Ω, который обозначает сопротивление. Этот слот также может иметь дополнительные буквы, такие как мА или Гц.

Включите мультиметр, и если вы находитесь в темном месте, включите подсветку, если ваш мультиметр имеет дисплей с подсветкой.

Поверните шкалу мультиметра, чтобы измерить напряжение переменного тока. Найдите символ V ~. Волнистая линия может располагаться над или рядом с V.

.

V ~ закрывает часть круглой шкалы. В этом разделе будет несколько чисел, которые представляют диапазон напряжения.

Выберите наименьшее число, которое выше напряжения вашей розетки. В Великобритании стандартное напряжение розетки составляет 230 В. Установите шкалу мультиметра на более высокое значение.

Обратите внимание, что не для всех мультиметров требуется установка диапазона.У некоторых даже нет цифр на шкале. Мультиметр автоматически установит диапазон при выполнении измерений.

После выбора диапазона вы готовы протестировать розетку.

Тестирование

Для проверки розетки используйте провода мультиметра. Удерживая два провода одной рукой (во избежание поражения электрическим током), вставьте их в различные гнезда на розетке, чтобы проверить напряжение.

Чтобы измерить напряжение в розетке, вставьте один провод в токоведущую клемму (правый слот), а другой – в нейтраль (левый слот).

Затем проверьте показания напряжения на мультиметре. Оно должно быть 230 В или около того. Он может быть немного выше или ниже.

Чтобы проверить, перепутаны ли провода, вставьте один вывод в клемму заземления (верхний слот), а другой – в правый слот. Вы должны получить показание, близкое к 230 В. Если нет, проверьте левый слот.

Оставив один провод в клемме заземления, вставьте другой в левый паз. Напряжение должно быть близким к нулю (не более 2В). Если это 230 В, провода перекрещены.

Расширенные тесты

Если вы часто проводите тесты розеток, чтобы проверить их безопасность, мультиметра недостаточно. Рекомендуем купить тестер розеток.

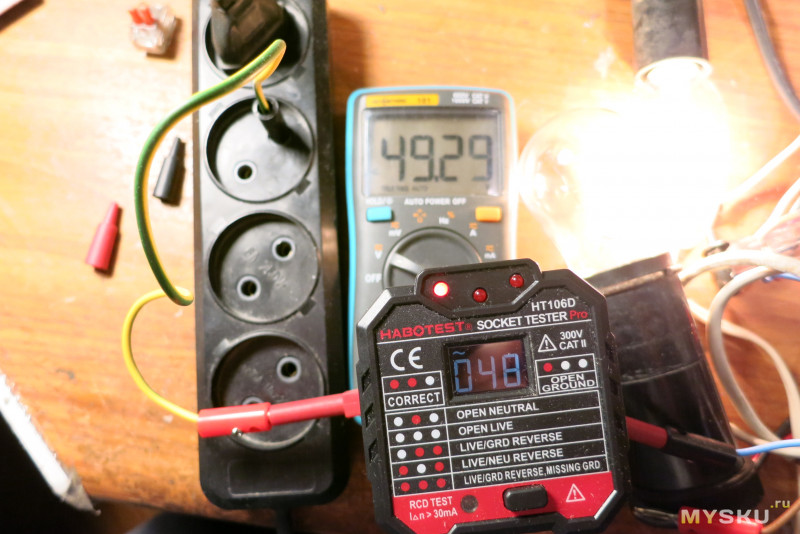

Тестер розеток может проверять многие другие вещи, включая УЗО, полярность сети и потенциально опасное перепутывание проводов (перепутывание фаз на нейтраль или на землю).

Как проверить напряжение 240 с помощью мультиметра?

Если вы соискатель электрика, то этот пост для вас. В этом сообщении блога мы рассмотрим шаги, необходимые для проверки 240 вольт с помощью мультиметра.

Во-первых, нам нужно настроить мультиметр на считывание переменного напряжения или тока, и он должен быть установлен на максимально возможный диапазон (обычно 200 вольт). Следующим шагом будет подключение одного щупа вашего мультиметра к горячему проводу, а другого щупа к нейтральному проводу, подключенному к панели выключателя.

Теперь, если есть увеличение показаний, это означает, что электричество протекает по проводам, что означает отключение электроэнергии, но если нет никаких изменений в показаниях, это означает, что сработал автоматический выключатель или перегорел предохранитель.

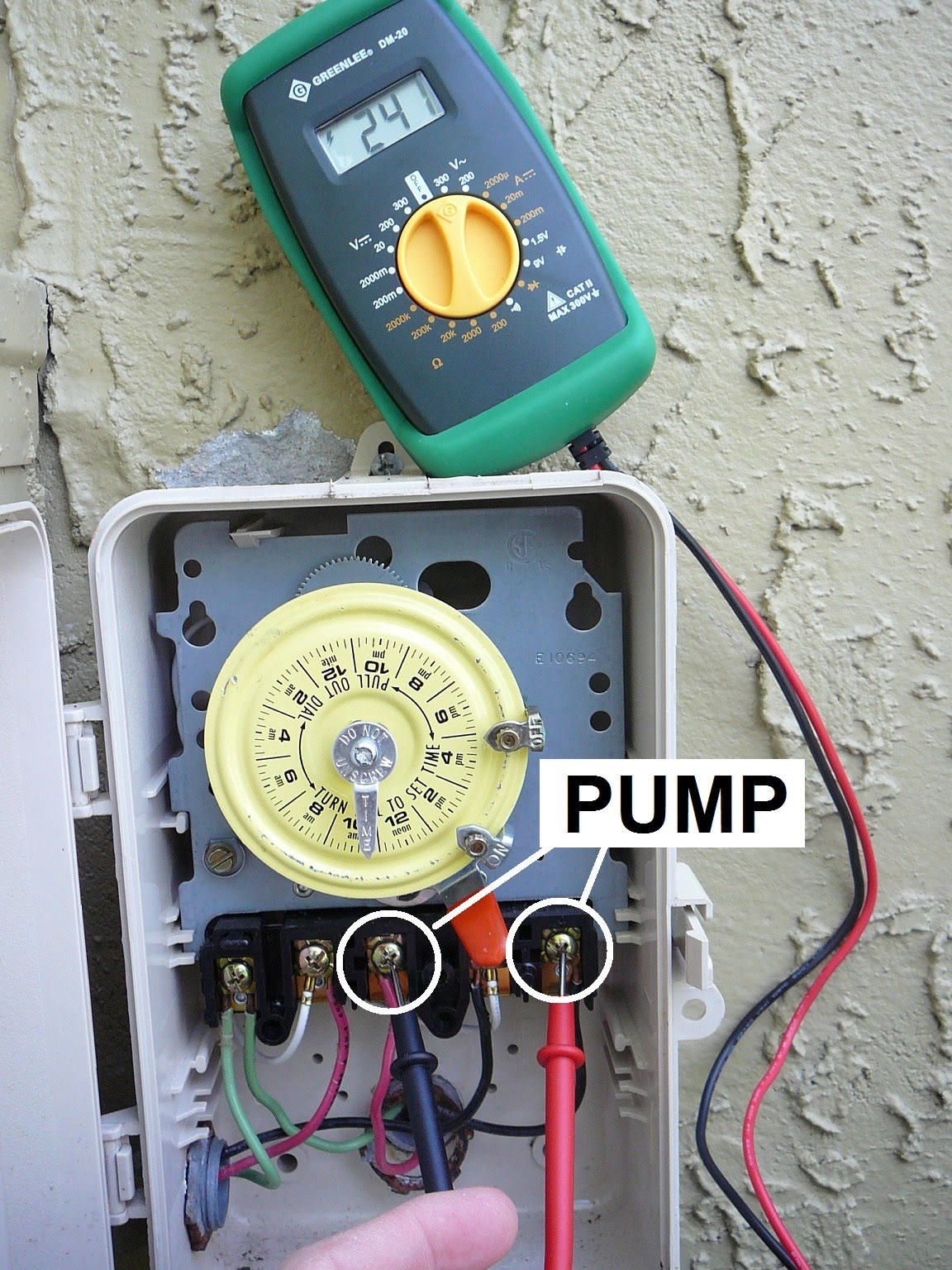

Проверка 240 В с помощью мультиметра

Мультиметр – отличный инструмент для проверки напряжения в электрической цепи. Для этого вам нужно будет отрегулировать шкалу или настройку так, чтобы она показывала 120 вольт переменного тока, а затем вставить один щуп в любое гнездо на наклонной стороне и вставить металлический наконечник другого щупа в средний паз.

Если рядом с тем местом, где вы вставили пробники, нет соседних разъемов, помеченных этикетками на 110 В, что это означает? Значит, цепь не работает!

Шаги по тестированию розетки 220 В с помощью мультиметра.

  1. Когда вы собираетесь проверить розетку под напряжением, вы должны принять меры безопасности. Держите щупы мультиметра в одной руке и убедитесь, что они не касаются друг друга, иначе их металлическая часть вызовет опасное короткое замыкание.
  2. Что там с торговыми точками? Есть три слота. Один нейтральный, другой горячий, и, наконец, будет гнездо для заземления вашего провода. Земля имеет расширенный горизонтальный вырез на левой стороне, в то время как у двух других есть более короткие с правой стороны – это должно облегчить определение того, какие провода куда идут!
  3. Розетка 220 В обычно находится в подсобном помещении, что можно определить по ее этикетке.Вы должны увидеть свой автоматический выключатель, чтобы убедиться, что вы используете двухполюсный выключатель для данной конкретной установки, а не какие-либо другие выключатели, которые могут вызвать проблемы с другим подобным прибором.
  4. Для измерения напряжения включите мультиметр и установите его на переменный ток. Затем поверните ручку переключателя на передней стороне измерителя и выберите набор символов, который соответствует току в розетке – в идеале между 220–240 В переменного тока (обычно обозначается чередующейся линией на осциллограмме). Когда вы закончите выбирать это, не забудьте снова щелкнуть по DC, где вместо этого будут пунктирные и сплошные линии, представляющие постоянный ток.
  5. Вам необходимо подключить к мультиметру два провода тестера. В отрицательный блэкджек, который имеет знак минус и окрашен в черный цвет, должен быть вставлен провод, в то время как положительный красный джек со знаком плюс, окрашенный в красный цвет, потребует, чтобы вы вставили его провод.
  6. Вставьте два тестовых провода в розетку. Если у вас трехконтактная розетка, один или оба паза будут наклонными, а для тех, у кого четыре контакта, также есть 2 внешних вертикальных паза с каждой стороны.После подключения убедитесь, что показание напряжения находится в диапазоне 220-240 вольт, прежде чем продолжить!
  7. Вставьте черный измерительный провод в нейтральное гнездо, и вы переделали его в горячий. Это также относится к выходам 3, 4 продления; нейтралитет обычно имеет L-образную форму. Поэтому прочтите, что отображается: оно должно быть в пределах 110–120 вольт. После этого поместите красный щуп на его выход без подключения (горячий), затем вставьте другой черный измерительный провод обратно в то место, откуда вы изначально вытащили (нейтраль).Показанное значение должно быть примерно таким же, как 110–120 В. После этого выньте оба щупа из гнезд и выключите мультиметр!
  8. После того, как сушильная машина подключена к розетке 220 В, вы можете безопасно подключить шнур. Если показания не соответствуют тому, что мы ищем, не продолжайте подключение. Существует повышенный риск поражения электрическим током и потенциальной травмы в результате неправильного подключения или установки этого устройства.

Тестирование цепи на 240 В

  1. Розетка на стене – 240 В.Он имеет три отверстия: два одинаковых паза под углом 45 градусов (иногда вертикальных) и один средний паз ниже двух вертикальных. 120 вольт поступают от каждого из них, в то время как вы можете заземлить себя в третьем или среднем гнезде, которое не так высоко, как они!
  2. Установите шкалу напряжения на 240 В переменного тока, подключите черный щуп к одной из клемм, а красный – к пустой клемме. Никогда не прикасайтесь к обоим металлическим наконечникам во время использования, иначе рискуете получить сильный удар!
  3. Вставьте металлический конец одного испытательного щупа в любые наклонные 120-вольтовые щели и вставьте металлический конец другого испытательного щупа в соседнюю щель.Посмотрите на показания мультиметра, которые должны составлять примерно 240 вольт, если все работает правильно. Если напряжение не соответствует этому числу, проверьте, что может не работать с какой-либо схемой, прежде чем продолжить работу с ними по отдельности ».
  4. Найдите циферблат мультиметра. Установите его на 120 вольт переменного тока. Вставьте один из ваших датчиков в любой наклонный красный слот, а другой датчик в любой черный слот на конце, противоположном тому, куда вы вставили первый датчик. Если обе цепи работают правильно, то на экране должно появиться показание, указывающее примерно 120 В переменного тока; в противном случае переключайте слоты, пока не получите показания, указывающие на правильное напряжение.

Проверка розеток на 240 В

  1. Чтобы проверить розетку, вам необходимо сначала отключить прибор от сети, чтобы ток не проходил через нее. Это может показаться вам сложным и трудоемким, но будьте осторожны, чтобы не повредить какие-либо части прибора, чтобы они снова работали правильно.
  2. Включите и установите функциональный переключатель в положение «AC Volt». Если у вас есть измеритель с автоматическим выбором диапазона, он выберет диапазон, подходящий для проверки этого числа. Для ручных счетчиков, которые не регулируют свои диапазоны автоматически в зависимости от того, какое напряжение проверяется, переключитесь на 500 В переменного тока, установив переключатель функций / диапазонов в положение «500 В переменного тока.”
  3. Поместите один из тестовых щупов в каждую вертикальную прорезь на левой и правой сторонах розетки. Если оба провода под напряжением находятся под напряжением, на ЖК-дисплее отображается значение 220–240 вольт; если нет, переходите к следующему шагу.
  4. Показание вольтметра должно быть примерно от 110 до 120 при измерении каждого гнезда фазового провода и заземления системы. Проблема заключается в обрыве фазы, если в одном из этих измерений нет напряжения, но не во всех остальных измерениях, снятых с другого провода или точки заземления.Если это окажется вашим случаем, вы можете продолжить, выполнив следующие действия:
  5. Знаете ли вы, что в большинстве домов по-прежнему используются предохранители вместо автоматических выключателей, и один предохранитель может перегореть, а другой остается работоспособным? Если неисправный провод или розетка не является вашей проблемой, возможно, это показание обрыва фазы. Сброс автоматического выключателя путем его выключения и повторного включения может решить эту проблему, если сработал только один полюс, а другой остался разомкнутым.
  6. Снимите показания между каждым гнездом для фазного провода и гнездом для нейтрального провода в верхней части розетки.Измеритель должен отображать от 110 до 120 вольт между каждым из них, но если у вас есть от 220 до 240 вольт, это означает, что есть дополнительная работающая линия, которая возвращается через другую розетку или выключатель света на выходе – это приведет к проблемы с отключением электроэнергии.

Есть много разных способов проверить розетку 220 В, но мы хотим, чтобы вы получили наилучшие впечатления от этой статьи.

Мы надеемся, что прочтение этих шагов дало вам всю необходимую информацию, и теперь ваш следующий шаг – просто убедиться, что они не только соответствуют тому, что указано в вашем сценарии или руководстве, но также убедитесь, что все показания точны для безопасного использования. оборудования.

Как измерить напряжение с помощью мультиметра »Электроника

Измерить напряжение мультиметром, цифровым (DMM) или аналоговым, легко, но с некоторыми мерами предосторожности и советами это может быть более точным, простым и безопасным.


Руководство по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Напряжение – одно из самых простых и распространенных измерений, которое можно выполнить с помощью аналогового мультиметра или цифрового мультиметра, цифрового мультиметра.

Измерения напряжения также имеют то преимущество, что их можно проводить непосредственно в рассматриваемой цепи. В отличие от измерений тока, нет необходимости вводить измеритель в цепь – вместо этого измерения напряжения могут быть выполнены путем измерения непосредственно в соответствующих точках цепи.

Измерения напряжения легко производить как с аналоговыми, так и с цифровыми измерителями, и, по сути, способ измерения одинаков – единственная разница в том, что один измеритель является аналоговым, а другой – цифровым.Нет других методов, которые можно использовать, как в случае измерения сопротивления.

Как произвести измерение напряжения – основы

При измерении напряжения рассматривается разность потенциалов между двумя точками. Другими словами, они смотрят на разницу электрического давления в двух точках. В большинстве случаев напряжение измеряется между определенной точкой и землей или линией нулевого напряжения в цепи. Однако это не означает, что напряжение нельзя измерить между любыми двумя точками.

Напряжение измеряется простым размещением цифрового мультиметра в двух точках, где должно измеряться напряжение.

Как произвести измерение напряжения – цифровым мультиметром, DMM

Цифровые мультиметры

особенно просты в использовании для измерения напряжения, которое они могут делать с большой точностью.


… очень просто измерить напряжение цифровым мультиметром, DMM ….


  1. Если на цифровом мультиметре установлены разные разъемы для разных диапазонов, например.грамм. тока, сопротивления и т. д. вставьте щупы в соответствующие гнезда на измерителе. Обычно счетчик снабжен двумя выводами: черным и красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика. Красный подключается к плюсовому разъему.
  2. Включите счетчик
  3. Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению – обратите внимание: некоторые цифровые мультиметры будут иметь автоматический выбор диапазона, и необходимо только выбрать допустимое напряжение.Обратите внимание, что DMMS обычно может работать как с отрицательными, так и с положительными значениями на измерительном или красном проводе.
  4. Сначала проверьте точку низкого напряжения – часто это может быть заземление, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
  5. Измерить точку с более высоким напряжением с помощью щупа на красном проводе.
  6. При необходимости отрегулируйте переключатель диапазонов для получения наилучшего показания.
  7. Обратите внимание на чтение
  8. Сделайте следующее измерение или, если закончили, снимите датчики и выключите глюкометр.
  9. Всегда лучше вернуть переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен надлежащий диапазон.

Как произвести измерение напряжения аналоговым мультиметром

Аналоговые мультиметры

также очень просты в использовании, но при обращении с ними, возможно, потребуется немного больше осторожности, чтобы не допустить повреждений – они не обладают всей защитой цифрового мультиметра.


… аналоговые мультиметры также могут очень легко измерять напряжение ….


  1. На многих аналоговых мультиметрах есть разные розетки для напряжения / колебания и тока. Вставьте измерительный конец щупов в необходимые гнезда. Обычно измеритель снабжен двумя выводами, одним черным и другим красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика.Красный подключается к плюсовому разъему. Важно убедиться, что отрицательный вывод находится в отрицательном или общем соединении.
  2. Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению и допустил небольшую прибавку, так как это может привести к повреждению из-за высокого напряжения или реверсирования напряжения.
  3. Постарайтесь убедиться, что положительное напряжение приложено к положительному проводу (как можно лучше, без реального измерения).
  4. Сначала проверьте точку низкого напряжения – часто это может быть земля, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления.Это избавляет от попыток исследовать две точки одновременно.
  5. Измерить точку с более высоким напряжением с помощью щупа на красном проводе.
  6. Убедитесь, что получено положительное отклонение измерителя. Затем отрегулируйте многопользовательский переключатель диапазона, чтобы уменьшить значение диапазона. Это делается до тех пор, пока на измерителе не будет наблюдаться наибольшее отклонение, не выходящее за пределы диапазона. Таким образом достигается наиболее точное показание.
  7. Обратите внимание на чтение
  8. Сделайте следующее считывание или, если закончили, удалите датчики.
  9. Всегда лучше вернуть переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен надлежащий диапазон.

Советы по измерению напряжения

Несмотря на то, что измерения напряжения выполнить легко, несколько простых советов могут упростить измерения и сделать их более точными.

  • Подключите заземление измерителя к земле: Часто бывает трудно удержать два зонда, закрепить плату и затем настроить переключатель на измерителе одновременно.Также существует опасность соскальзывания зонда. Чтобы упростить задачу, многие мультиметры имеют зажимы типа «крокодил» / «аллигатор».
    Зажим типа «крокодил / аллигатор» может использоваться для заземления при измерении напряжения с помощью мультиметра. Его можно прикрепить к подходящей точке заземления, а затем все измерения проводить относительно земли. . что обычно требуется. Если необходимо напряжение между двумя разными точками, можно измерить каждую точку и определить разницу между ними.
  • После использования возврат к максимальному диапазону напряжения: На счетчиках, где диапазоны можно переключать, всегда лучше вернуть переключатель в оба диапазона максимального напряжения переменного тока. Таким образом, если измеритель будет подключен до того, как будет установлен переключатель диапазонов, то это не приведет к повреждению. Это хорошая привычка.

Измерения напряжения очень легко выполнить с помощью цифрового мультиметра, цифрового мультиметра или аналогового мультиметра. Эти измерения, вероятно, являются наиболее распространенными измерениями, выполняемыми с помощью мультиметра.

Умение измерять напряжение с помощью мультиметра – особенно полезный навык, который будет использоваться снова и снова.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG Получение данных
Вернуться в тестовое меню.. .

Тестер напряжения | HowStuffWorks

Поток электрического тока измеряется путем размещения электрического тестера в двух точках цепи. Измеритель напряжения – самый простой из этих инструментов. Он состоит из небольшой неоновой лампочки с двумя изолированными проводами, прикрепленными к нижней части корпуса лампы; каждый провод заканчивается металлическим щупом. Этот тип тестера всегда используется при включенном токе, чтобы определить, течет ли ток через провод, и проверить правильность заземления.Он также используется для определения наличия в проводе соответствующего напряжения. Ищите тестер, рассчитанный на напряжение до 500 вольт.

Чтобы использовать тестер напряжения, прикоснитесь одним щупом к одному проводу или соединению, а другим щупом – к противоположному проводу или соединению. Если компонент получает электричество, лампочка в корпусе светится. Если свет не горит, проблема в этом. Например, если вы подозреваете, что электрическая розетка неисправна, вставьте один датчик тестера в одно гнездо розетки, а другой датчик – в другое гнездо.Лампочка в тестере должна загореться. В противном случае розетка может быть плохой.

Для дальнейшего тестирования розетки вытащите ее из стены. Поместите один щуп тестера на один винтовой зажим, а другой датчик – на другой винтовой зажим. Если лампочка тестера горит, вы знаете, что розетка неисправна – ток течет в розетку, но не течет через розетку, чтобы обеспечить питание подключенного к ней прибора. Если контрольная лампочка не горит, значит, в розетку нет тока.Проблема может заключаться в перегоревшем предохранителе или сработавшем автоматическом выключателе, а также в отсоединении или обрыве провода за розеткой.

Это не то, что вы ищете? Попробуйте следующее:

  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно исправить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка. Узнайте все о них в этой статье.
  • Электрические инструменты. Для решения основных проблем с электричеством в вашем доме вам понадобится несколько инструментов.Узнайте о них в этом разделе.
  • Тестер непрерывности: тестер непрерывности поможет вам определить, проводит ли определенный компонент электрического устройства электричество. Узнайте больше о тестерах непрерывности здесь.

Как использовать мультиметр для проверки розетки и измерения

Что такое мультиметр?

Мультиметр еще называют мультитестером или ВОМ. Это измерительный прибор, или вы можете сказать, что это электронное измерительное устройство, используемое для различных функций измерения, таких как ток, сопротивление, напряжение и т. Д.На рынке представлены мультиметры двух типов; цифровой мультиметр и аналоговый мультиметр. Все это имеет отличительные функции измерения.

Преимущества мультиметра

  • Мультиметры облегчают вашу работу, поскольку они легко оценивают и интерпретируют значения.
  • Они позволяют создавать идеальные соединения, задавая идеальные значения
  • Устройство оснащено функцией автоматического отображения результатов
  • Снижают шансы на электричество, возгорание почти до 99%
  • Они содержат функции автоматической полярности
  • Мультиметры позволяют получать точные результаты

Мультиметр Характеристики

Мультиметр позволяет понять внутреннюю систему ваших схем; они показывают вам изнутри ваши схемы.Если что-то пойдет не так в вашей цепи, мультиметр поможет вам понять и решить эту проблему. Например, если какой-то провод сломан и не пропускает ток должным образом, мультиметр приведет вас к проблеме.

На рынке представлено так много разновидностей мультиметров, что они обладают разными функциями, различаются уровнями точности и предназначены для разных целей, а также доступны во многих ценовых диапазонах.

Базовые мультиметры (с дешевыми тарифами) обычно используются для измерения простых и наиболее важных значений тока, сопротивления и напряжения.Вы можете выбрать наиболее подходящий продукт в соответствии с вашим бюджетом и потребностями. Но для наилучшего использования вам необходимо понять несколько моментов.

Раздел дисплея: Как следует из названия, именно здесь отображается все; в этой области отображаются измерения, уровни и работа. Это как экран, на котором отображаются результаты и причины.

Порты: Слово «порты» говорит о его назначении; это область, используемая для зондов. Здесь подключены зонды, чтобы работа продолжалась.

Зонды: Они вставляются в порты для работы; Обычно мультиметр содержит два щупа, красный и черный. Они различаются по цвету, но содержат почти одинаковые критерии функционирования. Черный зонд всегда подключен к порту COM, а подключение красного зонда зависит от области измерения.

Как пользоваться мультиметром

Мультиметр используется очень часто, и одно из них включает в себя проверку обесточенной розетки. Кроме того, с помощью мультиметра можно исследовать общие бытовые проблемы, такие как сработавшие автоматические выключатели, выключатели света, тусклый свет и поражение электрическим током.

Вы также можете использовать цифровой мультиметр для работы в автомобиле. Также читайте: Лучший мультиметр для автомобильных работ

Однако перед экспериментами с электричеством следует проявлять особую осторожность. Самый простой и безопасный способ проверить розетки – использовать лучший мультиметр. В этой статье вы подробно узнаете, как использовать цифровой мультиметр для проверки розетки, измерения напряжения и сопротивления.

Как использовать мультиметр для проверки розетки

Мультиметр можно использовать по-разному; с его помощью можно определить ответы на следующие вопросы:

  • Может ли мощность достигать розетки? Или где-то между строк есть обрыв?
  • Розетка не работает из-за неправильного заземления?
  • Провода в розетке правильно подключены, или они являются реальной причиной проблемы?

Игра с электричеством может быть столь же опасной, как и ток в активной розетке, смертельным для причинения телесных повреждений.Перед проверкой того, неисправна розетка, всегда следует надевать защитные перчатки.

  • Во-первых, включите мультиметр и в настройках переменного тока (AC) установите его на измерение напряжения (V).
  • Всегда полезно проверить сам мультиметр перед проверкой розетки. Для этого следует использовать мультиметр для проверки активной и работающей розетки, чтобы убедиться, что она дает правильные результаты.
  • Ко всем мультиметрам прилагаются два щупа: красный (положительный) и черный (отрицательный).Установите шкалу для измерения напряжения переменного тока и вставьте один щуп в любые вертикальные прорези, а другой – в другой.
  • При измерении переменного напряжения помните, что не имеет значения, какой щуп вставлен в какой слот, поскольку ток постоянно меняется между положительным и отрицательным. Экран дисплея, показывающий напряжение от 110 до 120 вольт, означает, что ваш мультиметр находится в идеальном рабочем состоянии.
  • Сейчас. Вставьте щупы в розетку, которую нужно проверить. Если на экране отображается напряжение от 110 до 120 вольт, розетка исправна.Однако, если на экране отображается напряжение «ноль», это будет означать, что либо розетка не подключена к надлежащему автоматическому выключателю, либо соединение между монтажной панелью и розеткой ослаблено / нарушено.
  • Чтобы проверить, правильно ли заземлена розетка, вставьте черный щуп в любую вертикальную розетку, а красный – в меньшую клемму заземления.
  • Если розетка идеально заземлена, на экране должно отображаться 110-120 вольт. Однако, если он показывает нулевое напряжение, либо заземляющий провод оборван, либо розетка имеет неправильную проводку.

Как использовать мультиметр для проверки выходного напряжения?

Перед тем, как подключить электронное устройство к розетке, сначала необходимо протестировать розетку. Плохая проводка и плохое заземление могут серьезно повредить ваши чувствительные электронные устройства или привести к их непредсказуемому поведению. Используя лучший мультиметр и следуя описанному выше методу, вы всегда можете проверить напряжение ваших розеток и избежать каких-либо неопределенностей.

Как использовать мультиметр для проверки выпускного отверстия сушилки?

В электрической сушилке используется розетка с относительно высоким напряжением по сравнению с другими розетками.Поэтому напряжение в розетке должно быть 220 вольт, при условии, что напряжение для правильной и безопасной работы электрической сушилки достаточное. Процедура проверки такой розетки выглядит следующим образом:

При настройке переменного тока (AC) установите мультиметр на измерение 220–240 вольт. Теперь вставьте щупы в «горячие разъемы» розетки и отметьте показания мультиметра; оно должно быть от 220 до 240 вольт. Например, если у вас розетка с 3 прорезями, датчики необходимо вставить в две вертикальные прорези рядом.

Как использовать мультиметр для проверки настенной розетки?

Неисправная розетка может быть причиной того, что ваши приборы не работают так, как раньше. В таком случае рекомендуется проверить напряжение в розетке.

Убедитесь, что неправильная полярность розеток не создает проблем во время испытаний; мультиметры имеют функцию автоматической настройки полярности.

Это также помогает избежать ошибок параллакса или различных значений интерпретации, если показания снимаются под разными углами.Шаги, описанные выше, можно быстро выполнить, чтобы проверить розетку.

Как использовать мультиметр для проверки напряжения

Ниже приведены основные шаги для измерения напряжения с помощью мультиметра;

  • Прежде всего, необходимо замкнуть подачу тока в цепь и убедиться, что ток не проходит, потому что это может причинить вред
  • Прикрепите режим к V волнистой или прямой линией (в зависимости от ваших потребностей)
  • Необходимо подтвердить, что красный зонд подключен к порту, V рядом с ним
  • Присоедините красный щуп (всегда) к положительной стороне компонента (откуда идет ток),
  • Присоедините датчик COM с другой стороны компонента, к той стороне, которая необходима согласно рулетке
  • Затем считайте значение (показанное на экране)

Мультиметр используется для измерения различных аспектов, как упоминалось выше, в зависимости от типа измерения.Здесь мы обсудим некоторые основы использования мультиметра;

С помощью мультиметра можно измерять как переменное, так и постоянное напряжение. Однако оба показаны по-разному. VΩ с волнистой линией показывает напряжение переменного тока, а прямая линия показывает напряжение постоянного тока.

Подключите мультиметр в направлении « параллельно» для измерения напряжения.

Как измерить сопротивление мультиметром

После отключения питания от цепи общие измерения напряжения и тока не имеют большого значения.Вместо этого измерение сопротивления становится единственным вариантом определения активных компонентов и проводников.

Лучшим мультиметром для использования в таком случае будет цифровой мультиметр, который недавно превзошел мультиметр аналогового типа. Точность, компактность и простота считывания измерений – некоторые из выдающихся характеристик цифрового мультиметра.

Он выполняет все функции переменного и постоянного тока, которые предлагает аналоговый измеритель, причем некоторые из них предлагают дополнительные преимущества измерения частоты и температуры.

Первым и наиболее сложным шагом в измерении сопротивления является выбор диапазона, который может быть непростым, особенно если вы не уверены в диапазоне, который нужно исправить. Диапазон может варьироваться от 1 Ом до 1 мегаом (один миллион).

Простые шаги для измерения сопротивления: Сопротивление любой цепи можно измерить, выполнив следующие шаги:

  • Отключите питание схемы.
  • В гнездо COM вставьте черный измерительный провод, а в отрицательное входное гнездо поместите красный измерительный провод.
  • Удерживая наконечники пробников, подключите их к той части или компоненту цепи, для которой необходимо определить сопротивление.
  • Теперь вам нужно переместить циферблат, начать с наименьшего омического значения в омической области, затем отрегулировать циферблат на сопротивление, большее, чем измеряемое, для достижения оптимальной чувствительности.
  • Диапазон варьируется от 200 Ом до 2 МОм.

Как измерить сопротивление в цепи с помощью мультиметра?

Поток электричества в цепи можно поддерживать с помощью мультиметра.Как мы знаем, если цепь разорвана, электричество перестает циркулировать, а свет, розетки и т. Д. Перестают работать, независимо от причины, это может быть слабое соединение или поврежденный провод. При правильном использовании мультиметр может помочь в диагностике и ремонте. Для проверки цепи необходимо выполнить следующие шаги.

Определите тип напряжения (переменного или постоянного тока), с которым вы работаете. Обычно устройства, работающие от домашнего электричества, являются переменным током, а устройства, питаемые напрямую от аккумулятора (например, автомобиля), – постоянным током.

  • Найдите подходящее напряжение и поверните селекторный переключатель на него.
  • Найдите COM-выход на мультиметре и подключите к нему черный провод.
  • Найдите гнездо, помеченное буквой V, и подсоедините его к красному проводу.
  • Поверните переключатель и установите максимальное значение.
  • Выключите питание или извлеките аккумулятор из устройства, с которым работаете.
  • На одной стороне тестируемой цепи прикоснитесь к черному, а с другой стороны к красному проводу.

Как измерить сопротивление мультиметром в параллельной цепи?

Параллельные цепи используются в местах, где необходимо подключить несколько электрических компонентов к одной точке. Они полезны тем, что даже если один компонент выходит из строя, другие остаются нетронутыми. Ток в параллельной цепи делится, но напряжение остается прежним.

Рождественские огни и домашняя электропроводка – очень хорошие примеры таких схем. С помощью мультиметра можно проверить сопротивление и напряжение компонентов в параллельной цепи, выполнив следующие действия:

  • Отдельно измерьте сопротивление каждого резистора.
  • Включите мультиметр и поверните ручку в сторону греческой буквы Омега, чтобы измерить сопротивление.
  • Установите мультиметр на каждом кабеле резистора и запишите результаты.

Как измерить сопротивление изоляции мультиметром?

Мультиметр чрезвычайно полезен при измерении изоляции проводов, особенно высоковольтных. Он одинаково полезен при измерении изоляции одиночного шнура и изоляции между двумя шнурами.Мы упростили этот процесс, выполнив следующие шаги:

  • Используйте мультиметр для измерения сопротивления. Подключите красный провод к положительной клемме, а черный провод к отрицательной клемме.
  • Подключите один провод к шнуру, а другой – к другому.
  • начните со стандарта и установите испытательное напряжение.
  • Снимите показания и замените шнуры.
  • Когда закончите со всеми парами шнуров, объедините их все и подключите к одному проводу, а второй провод подсоедините к внешнему экрану.Это даст вам полное сопротивление шнура.

Как использовать цифровой мультиметр Cen-Tech для проверки напряжения

Cen-Tech имеет хорошую репутацию в области производства высококачественных цифровых мультиметров. Мультиметр Cen-Tech – это электронный прибор, который измеряет напряжение, демонстрируя мощность, хранящуюся в батарее. Этот диагностический прибор также может измерять ток в амперах и сопротивление в омах. Они используются для проверки автомобильных аккумуляторов на их текущее состояние и исправность.

Цифровой мультиметр Cen-Tech может измерять постоянное и переменное напряжение, ток и сопротивление. Батареи установлены в двигателе или, если вы не обнаружите их там, обратитесь к руководству по поиску.
Хорошая аккумуляторная батарея автомобиля регулярно имеет напряжение 12,6 вольт; тем не менее, разумно проверять напряжение покоя, что означает проверку напряжения в начале дня, когда транспортное средство какое-то время отдыхает в ночное время.

По этим строкам вы получите точное значение заряда батареи.После продолжительной поездки вы получите более высокое значение, что может вводить в заблуждение; поэтому вам следует проверить точность напряжения покоя. Вы можете увидеть, что аккумулятор вашего автомобиля разрядился, пока он не преодолел точку невозврата и не разрядился. Но тогда есть явные признаки, которые покажут, что аккумулятор вашего автомобиля разрядился.

Несмотря на то, что автомобильные аккумуляторы изнашиваются через 3-5 лет, они зависят от множества различных компонентов. Транспортные средства, используемые для коротких прогулок, не позволяют полностью зарядить аккумулятор, а автомобили, оставленные на более длительное время, сталкиваются с саморазрядкой аккумулятора.

Территория, на которой вы живете, также будет влиять на срок службы вашей батареи, как в более прохладных местах; Автомобильные аккумуляторы служат дольше, в то время как в более теплых местах их хватает почти на 3 года.

Рекомендуется, чтобы после того, как аккумулятор вашего автомобиля разрядился в течение 3 лет, вам необходимо начинать его ежегодное тестирование. Эти тесты помогут вам узнать конкретную степень разложения батареи.

Поскольку аккумулятор и генератор имеют решающее значение для эффективного управления автомобилем, вы должны поддерживать их в исправном состоянии.Если они выйдут из строя, это напрямую повлияет на электрическую систему и, возможно, выйдет из строя. В этот момент у вас не будет возможности управлять двигателем, впредь двигатель не будет включаться.

Основные этапы использования цифрового мультиметра Cen-Tech

Использование цифрового мультиметра Cen-Tech совсем несложно, и самое приятное то, что если вы знаете, как использовать один из мультиметров, вы сможете использовать другие модели от Cen-Tech.Инструкции по использованию каждого мультиметра одинаковы.

Цифровой мультиметр Cen-Tech может измерять постоянное и переменное напряжение, ток, сопротивление, тестирование, диоды, транзисторы и батареи. Эти функции имеют определенные настройки цифрового мультиметра, и каждая из этих функций содержит определенные настройки чувствительности.

Поэтому очень важно выбрать настройку чувствительности при выборе функции. Убедитесь, что вы не выбрали слишком высокую или низкую чувствительность, потому что вы получите неточные показания или вообще не получите показания.

Что означает символ на мультиметре Cen-Tech: Цифровой мультиметр cen-Tech поставляется с главным селекторным колесиком или диском, используемым для выбора функции. Вращая этот диск, вы выбираете функцию, где;

  • DCV означает постоянное напряжение
  • ACV означает напряжение переменного тока
  • DCA относится к постоянному току
  • hFE для настройки транзистора
  • Ом относится к измеряемому сопротивлению в омах
  • ACA относится к переменному току, а крест – к диоду
  • , наконец, горизонтальная линия обозначает зону тестирования батареи.

Измерение с помощью мультиметра Cen-Tech: Вам потребуются только следующие шаги;

  • Во время измерения вам необходимо повернуть шкалу в соответствии с функцией, которую вы собираетесь выполнять, и убедиться, что провода подключены правильно; черный в COM-порту и красный в VΩnA-порту.
  • Затем вы должны записать номер, отображаемый на светодиодном экране, удерживая провода.
  • Обязательно подключите цепь к источнику питания при измерении тока и напряжения и наоборот для определения сопротивления и целостности.
  • Для тока и сопротивления вам нужно будет подключить черный провод к COM-порту, и вместо того, чтобы вставлять красный провод в порт VΩnA, вы теперь подключите его к порту 10 ADC.
  • Для тестирования батарей у вас будет область переменного тока вверху, подключите черный провод к COM-порту и красный провод к порту VΩnA.
  • Затем вы прикоснетесь концом черного провода к отрицательной клемме аккумулятора, а концом красного провода – к положительной клемме аккумулятора.
  • Не рекомендуется использовать его для 12-вольтовых автомобильных аккумуляторов.

При использовании цифрового мультиметра рекомендуется носить защитные очки, остерегаться устройств под напряжением и никогда не измерять сопротивление в цепи под напряжением.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Как использовать мультиметр для проверки батареи?

Если вы хотите проверить аккумулятор мультиметром, вам потребуется следующая процедура;

  • Установите мультиметр между 15 и так вольт
  • Затем подключите к нему положительную и отрицательную клеммы аккумулятора.
  • Он даст значение, если оно ниже 12.6 вольт, значит аккумулятор в плохом состоянии.

Как проверить, работает ли мультиметр?

Установите минимальное значение сопротивления, прижмите красный и черный щупы друг к другу. Для исправного мультиметра показание на дисплее должно быть «0», что означает отсутствие сопротивления между датчиками.

Как проверить мультиметром 110 вольт?

Выполните настройку мультиметра, подключите щупы к гнездам, затем считайте показания напряжения сети.Показания от 110 до 120 вольт показывают правильную работу.

Как использовать мультиметр для проверки проводов?

Если вы любите обнаруживать короткое замыкание с помощью мультиметра, вам необходимо отсоединить провод и включить мультиметр, чтобы проверить целостность процесса. Затем подключите щупы к их клеммам. Если результат равен нулю или близок к нему, значит, провод в хорошем состоянии.

Как использовать мультиметр для проверки целостности цепи?

Большинство мультиметров имеют функцию измерения непрерывности.Таким образом, через них можно проверить целостность цепи (чтобы избежать неисправностей и их недостатков). Например, вы можете найти в нем проблему с проводом или неисправность (искру) и решить проблему в нужное время.

Вердикт:

Мы надеемся, что после прочтения всей статьи вы получили все необходимые ответы для тех, для кого пришли сюда. В нем представлена ​​вся основная информация о мультиметре и его работе, а также даны правильные инструкции по использованию мультиметра.

Как проверить блок питания компьютера с помощью вольтметра | Small Business

Блок питания компьютера преобразует переменный ток из розетки в постоянный ток, который могут использовать компоненты компьютера. Проверка выходного напряжения постоянного тока блока питания с помощью цифрового мультиметра может помочь вам изолировать любые потенциальные проблемы и определить, есть ли у вас плохой источник питания. Всегда используйте щупы для прикосновения к проводам и клеммам – никогда не касайтесь пальцами.Если вы не можете удерживать провода или клеммы с помощью датчиков, используйте подставку или зажим, чтобы закрепить их, чтобы вам не приходилось держать их рукой.

Проверьте розетку и сетевой фильтр, к которому был подключен блок питания. Выключите компьютер, отсоедините его от сетевого фильтра, а затем отключите сетевой фильтр от сетевой розетки.

Настройте цифровой мультиметр на измерение переменного напряжения. Символ переменного тока представляет собой букву «V» с знаком «~» рядом с ней. Установите диапазон 200 В.Вставьте один зонд в левую часть розетки, а другой – в правую. Поскольку ток переменный, цвет зонда не имеет значения. Вы должны увидеть значение от 110 до 120 вольт.

Подключите сетевой фильтр к розетке, а затем проверьте его. Показание должно оставаться в пределах от 110 до 120 вольт.

Настройте мультиметр на измерение сопротивления; символ “Ω”. Если на вашем циферблате есть символ, похожий на стрелку, указывающую на звуковые волны, используйте его.Мультиметр издает звук, если есть обрыв провода. Отсоедините шнур от источника питания на задней панели компьютера. Коснитесь одной из клемм вилки одним из щупов цифрового мультиметра. Вставьте другой зонд в охватывающий конец шнура. Если ни одно из отверстий на вашем мультиметре не издает звуковой сигнал, значит, шнур неисправен и его необходимо заменить. Если у вас есть обрыв в каждом из трех проводов кабеля питания, значит, проблема с источником питания.

Снимите корпус компьютера и найдите место, где блок питания присоединяется к материнской плате.Блок питания в стиле ATX не будет работать, если он не подключен к материнской плате, поэтому вы должны вставить щупы в заднюю часть разъема, чтобы установить контакт с проводами.

Обратите внимание на ориентацию зажима, которым разъем крепится к материнской плате; зажим находится между штырями 15 и 16. Штифты на этой стороне – от 11 до 20, а штифты на противоположной стороне – от 1 до 10. Электропитание передается через контакты 1, 2, 4, 6, 9, 10, 11, 19 и 20. Используйте схему контактов, чтобы определить различные места тестирования (ссылка в разделе “Ресурсы”).

Установите мультиметр на измерение постоянного напряжения. Обозначается буква «V» и прямая линия над ломаной линией. Установите диапазон на 20 вольт.

Вставьте черный щуп в заднюю часть разъема с любым черным проводом. Вставьте красный щуп в заднюю часть контакта 10. Включите компьютер. Мультиметр должен показывать от 11 до 12 вольт. Если он слишком высокий или слишком низкий, блок питания неисправен и его необходимо заменить. Также проверьте контакт 12.

Тестовые контакты 4, 8, 9, 19 и 20 на 5 вольт.Если напряжение слишком высокое или низкое, блок питания не работает.

Тестовые контакты 1, 2 и 11 на 3,3 В.

Ссылки

Ресурсы

Предупреждения

  • Не пытайтесь восстановить или отремонтировать вышедший из строя блок питания, так как это может повредить ваш компьютер.

Писатель Биография

Джеймс Т Вуд – учитель, блоггер и автор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
