Как удлинить провода в розетке или в электроприборах

Наверняка многие из нас не раз сталкивались с ситуацией, когда нужно нарастить провод. Такая проблема встаёт довольно остро, когда ломается алюминиевая жила электропроводки в труднодоступном месте, например в розетке, либо требуется удлинить кабель от бытового электроприбора до источника питания.

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

Основные методы:

  • Колодка из клемм – подходит и для наращивания, и для соединения проводов.
  • Колодки для соединения (отличаются дешевизной).
  • Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
  • Спайка металлических проводников любого сечения.
  • Гильза опрессовочная. Не очень целесообразно, т. к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

  1. Провода должны быть одинаковые по своим техническим характеристикам.
  2. Одеть на один из них специальную изоляционную трубку.
  3. Соединить участки одним из вышеописанных способов.
  4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

Короткий провод можно нарастить с помощью колодки:

  1. зачистить оголённую часть ножом;
  2. вставить в технологическое отверстие;
  3. то же самое проделать с присоединяемым кабелем, вставив
  4. его зачищенный конец в то же отверстие, но с другой стороны.

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

Для их наращивания лучше всего подойдёт опрессовка:

  1. взять гильзу лужёную из меди диаметром 4 мм2;
  2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
  3. спецклещами зажимаем патрон с двух сторон;
  4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
  5. нагреть трубку горячим воздухом;
  6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

При использовании винтовых клемм необходимо:

  1. снять изоляцию с участков проводов необходимой длины;
  2. вставить один конец в клеммное отверстие и осторожно затянуть винт;
  3. проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

  1. отмерить ленту нужной длины;
  2. сделать разрез, ориентируясь по специальной разметке;
  3. зачистить участок, чтобы оголить контактную пару;
  4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Необходимо:

  1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
  2. зачистить оголившиеся концы;
  3. вставить их в отверстие клеммы с противоположных сторон;
  4. аккуратно убрать в монтажную трубу.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

  • конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
  • фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
  • проводят герметичную изоляцию одним из двух способов:
    • прогревают термотрубку до её усадки по контуру;
    • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

  1. подобрать кабель аналогичного сечения и марки;
  2. плотно скрутить все жилы по отдельности;
  3. тщательно заварить каждую скрутку;
  4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
  5. герметично обмотать изоляцией весь пучок;
  6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как нарастить кабель в воде

Эти правила нужно учесть, когда потребуется нарастить, к примеру, кабель того же бытового глубинного насосного агрегата:

  1. для наращивания применяют аналогичный провод;
  2. зачищают предварительно оголённые концы;
  3. вставляют их в противоположные отверстия клеммы;
  4. герметичность изоляции обеспечивается усадочной термотрубкой, после нагрева плотно облегающей клеммник со всех сторон.

Как нарастить витую пару

В этом случае подойдёт и скручивание, и спайка. Но операцию нужно выполнять в обязательном порядке пожильно. Немаловажно хорошо изолировать все соединения проводов в отдельности, не допуская их соприкосновения друг с другом.

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

Как нарастить провода в розетке.

Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Как удлинить провода в розетке

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль . ..

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

  1. -опрессовка с помощью гильз ГМЛ;
  2. -винтовые клеммники;
  3. -пайка проводов;
  4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Как правильно нарастить, соединить два электрических провода, кабеля.

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях:

  1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается Автомат или выбивает пробки. К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
  2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
  3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет  полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели  простым скручиванием их между собой  и потом заматывают изолентой.



Но так делать не правильно и не надежно— из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно, тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым  ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием  со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам, которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Во влажных местах рекомендуется надежное и долговечное соединение только пайкой (сваркой) и улучшенная изоляция соединений.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1. 5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.



Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам  жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

  1.  В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
  2.  В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны, не повредите повторно кабель.
  3. После этого разделываете и зачищаете, но на разных расстояниях, так что бы оголенные соединения фазы и нуля не были напротив друг друга.
  4. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
  5. Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
  6.  Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в  местах подключения там, где может попасть раствор внутрь электрических зажимов.
  7. Соблюдая меры предосторожности, замазываем электрические соединения раствором штукатурки и выравниваем стену.

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки.

Как нарастить электрический провод – два простых способа – Блог Stroyremontiruy

Нередко перед хозяевами дома в процессе ремонта стоит задача сделать новые электроточки , ведь пользоваться удлинителем не всегда удобно, да и внешний провод гораздо легче случайно повредить. Также иногда при замене люстры может обламываться кабель и его надо наращивать для подключения осветительного прибора . Давайте посмотрим, как нарастить электрический провод без вызова электрика и при соблюдении требований к электромонтажным работам .

Наращиваем кабель проводки

Если надо нарастить кабель для проводки по стене для вывода новой электрической точки, то можно использовать два варианта — скрутку провода (рис 1) и установку распределительной коробки. Последняя вариация не всегда практична для одной новой точки, зато удобна, если надо сделать разводку на несколько розеток или выключателей. В этом случае надо:

  1. — Наметить места новых точек,
  2. — Высверлить для них в стене углубления с помощью насадки «тюльпан» и дрели,
  3. — Пробить в стене штробы и закрепить в них кабель,
  4. — Установить электроточки,
  5. — Соединить провод с коробкой и розеткой и заизолировать места соединения,
  6. — Штробы Заделать гипсовой смесью.

В коробке провод соединяется скруткой, при этом делать её надо не менее 1 см, что увеличит контактную площадь, а в розетке кабель вставляется в специальные пазы и фиксируется крепёжными винтами. Важно наращивать кабель тем же проводом, какой есть в основной сети, то есть нельзя соединять алюминий и медь, так как у них разное сопротивление.

Если кабель наращивается без распределительной коробки, то скрутку надо изолировать Дополнительно сверху муфтой , для которой можно в бытовых условиях использовать оболочку провода большего сечения .

Наращиваем обломанный кабель

Если надо нарастить обломанный провод, то тут также два варианта — разбить перфоратором кусок поверхности для удлинения конца кабеля и сделать скрутку с муфтой или же воспользоваться соединительной клеммой. Если наращивается провод для обычного светильника, то достаточно клеммы с винтовыми зажимами, но если вы удлиняете сеть для подключения холодильника или другого мощного бытового прибора, то лучше удлинять конец обломанного провода и делать скрутку, иначе клемма может греться, что часто становится причиной пожара.

Как удлинить (нарастить) короткий провод

Кто из нас не сталкивался с такой проблемой, когда Вы делаете что-то по электрике, например, ремонтируете выключатель, и вот все провода прикрутили, а один обломился. Причем обломился так неудачно, что уже нет практически никакой возможности его скрутить с другим проводом. Что делать? Как удлинить провод, чтобы продолжить работу по прокладке электрических проводов.

Как удлинить провод, т. е. нарастить его длину?

Ситуация может быть ухудшена тем обстоятельством, что провод, который выходит из стены - алюминиевый. Обычно во всех старых домах провода, проложенные в стенах - алюминиевые.  Если Вы зачистите кончик провода и начнете, например, с помощью пассатижей скручивать его с другим проводом, то существует большая вероятность, что оборвется и этот последний кончик. А вот тогда ситуация будет совсем плохая. Если у Вас бетонная стена, придется ее долбить, чтобы добраться до провода. Если у Вас гипрок, может понадобиться снимать всю стену и перепрокладывать провода. Итак, Вы не знаете как нарастить провод, а сложившаяся ситуация является тревожным сигналом к началу больших работ:

Не расстраивайтесь , выход есть!

На помощь приходит специальная соединительная колодка для электропроводов. В статье Как правильно соединять электрические провода можно почитать о достаточном многообразии таких колодок, которые бесценным образом помогают нам соединять одни провода с другими в различных комбинациях. А пока, я расскажу сам принцип. Допустим из стены выходит короткий одножильный провод (алюминиевый или медный). Берем вот такую колодку, производства Германии:

В этой колодке 2 входа залиты специальной пастой, что делает ее универсальной и позволяет соединять алюминиевые и медные провода в любой комбинации. Мы должны:




  1. Зачистить кончик короткого провода либо ножом, либо стриппером, см. статью: Инструмент для снятия изоляции с проводов:

  2. Взять колодку и насадить ее на короткий провод одним из отверстий. Колодка тугая, поэтому насаживать нужно с достаточным усилием. Когда провод войдет в колодку, Вы это почувствуете. Сцепление будет намертво:

  3. Далее нужно взять наращиваемый провод и также с усилием завести во второе отверстие колодки:

Вот таким несложным приемом Вы крепко соединили короткий кусок провода, выходящий из стены, с другим проводом нужной длины.

На этом статья заканчивается. В ней мы узнали, как удлинить провод (или нарастить его длину), если он сломался в самом неподходящем месте.

Как удлинить интернет кабель: 4 разных способа

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Как нарастить интернет кабель своими руками

Для такого простого процесса, как соединение кабеля, не обязательно прибегать к помощи специалиста, можно сделать все в домашних условиях своими руками. Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье. Затем изолентой обмотайте соединенные провода для лучше изоляции и более эстетического вида.

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Как удлинить интернет кабель с помощью переходника

Один из самых практичных и «правильных»  способов — использование специальных коннекторов, которые называются «джойнеры». Они представляют собой небольшую коробочку размером чуть больше, чем RJ-45 коннектор (такие разъемы находятся на любом сетевом оборудовании для подключения интернета). С обеих сторон находятся разъемы формата RJ-45. В них вставляются два обжатых кабеля и на этом процесс наращивания закончен.

Не трудно догадаться, что такой способ обладает целым рядом недостатков. Во-первых, эти самые джойнеры нужно еще и найти. В продаже встретить их можно крайне редко, придется заказывать в интернет-магазине. К слову, стоят они совсем немного. Во-вторых, требуются обжатые кабели. Не получится просто засунуть провода в коннектор, чтобы все работало. О том, как правильно обжать витую пару мы рассказывали здесь (для этого не обязательно требуется специальный инструмент).

Существенный плюс заключается в том, что качество связи никак не страдает от такого подключения. И если вы обладаете достаточными навыками для обжимки проводов и у вас есть соответствующий инструмент, то процесс не займет много времени.

Как соединить интернет кабель между собой: каплер

В мире сетевого обслуживания существует еще одно незамысловатое устройство под названием каплер. По своей сути — это такой же переходник, как и джойнер, только он позволяет не делать обжимку кабеля. По своей сути это небольшая открывающаяся коробочка, которая внутри имеет 16 ножевых контактов. С помощью отвертки провода зажимаются в контакты в соответствии с цветами и коробочка закрывается. Для этого процесса существует даже специальный инструмент под названием панчер, который выглядит, как нож с V-образным лезвием. Обычному пользователю для того, чтобы один раз удлинить или соединить два кабеля, конечно же, нет смысла его покупать, но технические специалисты пользуются именно им.

У такого способа есть 3 основных плюса. Во-первых, можно обойтись и без специального инструмента. Во-вторых, найти такое устройство очень просто в любом магазине электроники. Ну и, конечно же, качество связи никоим образом не ухудшается. Из минусов следует отметить высокую стоимость среди всех остальных способов.

Как правильно соединить интернет кабель

Если вы не хотите использовать никакие дополнительные переходники, то самый надежный способ — спаять их между собой. Это самый долгий метод среди всех и необходимо обладать некоторыми навыками. Перед пайкой проводится подготовка кабеля. Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу. Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетичный вид и лучшую герметичность.

Как проверить работоспособность кабеля после удлинения/ремонта

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, ваш ПК соединен с всемирной паутиной. Значит процесс удлинения/ремонта прошел успешно.

Вывод

Как видите, существует множество вариантов, как удлинить интернет кабель или как соединить два интернет кабеля. В зависимости от ваших навыков, инструментов под рукой и предпочтений, можете выбрать любой. Каждый обладает своими плюсами и минусами, так что самого универсального и «правильного» метода нет.

Читайте также:

Теги интернет

Короткие провода в розетке – как нарастить правильно, статья VSE-E / Новости

Как нарастить провод?

Заменить розетку – достаточно простое дело, когда всё идет так, как надо. В части случаев подключить новую розетку не выходит из-за некоторых причин. Например, малой длины старых проводов, которые могли просто обломиться с течением времени; либо конструкция новой розетки устроена таким образом, что существующей длины не хватает для качественного соединения проводников. Как удлинить короткие провода? Рассмотрим несколько способов.

Кабель и виды токопроводящих жил

Различают однопроволочные (например, кабель АВВГ, ВВГ) и многопроволочные жилы (провод ПВС). Первый тип представлен одной, цельной, жесткой проволокой, поэтому их еще называют монолитными. Отличаются невысоким уровнем гибкости. Многопроволочные - более мягкие, состоят из нескольких тонких проволок. Их называют многожильными, гибкими. Чем больше в составе тонких проволок, тем выше показатели гибкости. В зависимости от вида жил выбирается способ их соединения. Для многопроволочных не используются винтовые клеммники и болты из-за невозможности создать крепкий и надежный контакт.

Соединение проводов в помощью клеммников и гильз

Удлинение провода в розетке происходит с помощью соединения куска старого проводника с новым. В другом случае, производится прокладка нового кабеля от распределительной коробки, что более затратно. Соединить два провода можно с помощью клеммников. Различают два основных вида: зажимные и винтовые. Зажимные имеют конструкцию в виде изолированного корпуса и контакта с пружиной. Зажимные клеммники могут использоваться и для соединение проводов с многопроволочными жилами.

Популярная продукция, представленная на рынке – клеммники Ваго. Винтовые клеммники конструктивно представлены корпусом из изолированного материала и контактом, который зажимается с использованием винта. Конструкция клеммников может отличаться.

Кабельные наконечники и гильзы. Используются для соединения концов кабелей с помощью обжима. Для этого применяется специальный инструмент – пресс или клещи (в зависимости от диаметра гильзы). Обжимать наконечники и гильзы, используя плоскогубцы, в особенности для постоянного пользования, не рекомендуется.

Почему нельзя использовать плоскогубцы? Причина – круглая форма гильзы и провода. При применении этого инструментария, обжим происходит таким образом, что форма соединения уплощается. Это приводит к образованию пустот в гильзе, куда со временем может уйти провод, хотя первое время такой контакт и может показаться надежным. В результате контакт ослабнет, проводник выскочит из гильзы. Либо место соединения будет нагреваться, портить изоляционный слой, что может привести к короткому замыканию и другим неблагоприятным последствиям.

Обжим гильз по правилам. Специальный инструмент для обжимки – это клещи или прессы. При этом, гильзу помещают в проем в виде буквы «П», зажимают винтом или бьют кувалдой. Место соединения становится почти круглой или квадратной формы, где сохраняется хорошая площадь контакта при надежном соединении.

Опытные электрики-опресовщики могут обжать гильзу равномерно со всех сторон, образуя аккуратную шестигранную или квадратную обжимку.

Как нарастить провод. Наращивание проводов методом пайки. Этот эффективный метод можно использовать в случае с медными проводами. При отсутствии возможности обесточить отдельно ту или иную розеточную группу, необходимо использовать газовый паяльник или паяльник, работающий от аккумулятора. Пайку, в отличии от сварки, можно провести предельно аккуратно, не повредив декоративное покрытие стен.

Соединение коротких проводников в розетке

Какой из вышеперечисленных вариантов соединения подойдет для удлинения токопроводящих жил провода в розетке? При этом, могут возникнуть такие неудобные сопутствующие условия, как:

  • ограниченное пространство, когда добраться до коротких концов провода в подрозетнике очень сложно;
  • наличие мягких медных жил, требующих аккуратного обращения;
  • нежелательный перегрев коротких отрезков жил, когда нельзя допустить повреждения изоляционного слоя (в некоторых случаях его будет сложно или невозможно нарастить).

При наличии перечисленных условий, рассмотрим, какой способ подойдет лучше всего.

Пайка используется для медных проводников и возможности отключить розеточную группу, с которой будут проводиться работы, либо при использовании других безопасных вариантов организации паечного процесса.
Использование винтовых клеммников также актуально. Если не хватает места, с клеммника снимают пластиковый корпус, монтируют провод и далее изолируют. Этот способ используется для медных и алюминиевых проводов. Они могут быть многопроволочными или однопроволочными. Обжим производится наконечником НШВИ.

Клеммники WAGO и другие типы зажимных клеммников – наиболее востребованный и безопасный вариант соединения коротких проводов в розетке. Создают долговечный и надежный контакт.

Автор: МЕГА КАБЕЛЬ

Эту страничку дополнительно ищут в сети по запросу: как удлинить провод розетки, как нарастить провод...

Соответствие нормам

- есть ли способ удлинить электрический провод там, где можно закончить сращивание?

Я ставлю это как ответ, в основном потому, что в комментариях не хватило места. Если я совершенно не понимаю, пожалуйста, укажите на это, чтобы я и другие могли узнать.

В больших магазинах коробок в США продается что-то, что называется комплектом для сварки Tyco Electronics Romex. (Модель № CPGI-1116377-2.) Они говорят следующее:

Комплекты для сращивания неметаллических соединений и ответвителей

Tyco Electronic обеспечивают быстрый и надежный способ сращивания или отвода двух проводов с заземлением и сращивания трехжильных неметаллических кабелей с заземлением напряжением до 300 вольт.Они разработаны и одобрены для использования при ремонте существующих конструкций. Комплекты для сращивания и ответвителя также исключают монтажные гайки и заменяют традиционный метод добавления сращивания или ответвителя для неметаллического кабеля без необходимости использования открытых и неприглядных соединительных коробок. NEC утвердила Статью 334-40b.

  • 2-проводное соединение

  • Для использования с двухжильным кабелем NM 12 или 14 AWG (300 В) с заземлением

  • Исключает соединительные коробки и проволочные гайки

  • Быстрая и простая установка

  • Соответствует NEC - статья 334-40b, 2005 и 2008 NEC

  • Внесены в список UL и CSA

НЭК 334.40 (B) Устройства из изоляционного материала. Выключатели, розетки и ответвители из изоляционного материала должны быть разрешены для использования без коробок в открытой кабельной проводке и для изменения проводки в существующих зданиях, где кабель скрыт и выловлен. Отверстия в таких устройствах должны плотно прилегать к внешнему покрытию кабеля, и устройство должно полностью закрывать ту часть кабеля, с которой была удалена какая-либо часть покрытия. Если соединения с проводниками выполняются с помощью винтовых зажимов, должно быть доступно столько же зажимов, сколько и проводов.

Я считаю, что в целом разумно использовать распределительные коробки, но похоже, что этот продукт был бы технически допустимым.

Комментариев?

((править, следующие комментарии ...)) Оказывается, формулировка NEC тонкая и конкретная неспроста. В нем говорится о "... скрытом и выловленном ...", что, как указал @ tester101, означает, что провод не может быть прикреплен скобами (т. Е. Он должен быть выловлен). Это могло бы показаться разумным, поскольку скрепленный провод нельзя было вытащить для проверки / ремонта / чего-то еще.Итак, я должен был представить, что AHJ законно откажет этому конкретному приложению, потому что провода будут скреплены под соединительной коробкой, и любые отверстия в каркасе могут не пропускать соединение.

Как соединить бытовую проводку для удлинения цепей

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

При выполнении работ по ремоделированию может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств. Соединение - это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка.Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.

Соединения для сращивания проводов должны размещаться внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.

По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов.К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводов должна быть меньше кубического дюйма емкости розетки.

Для расчета заполнения коробки каждый провод 14 AWG, входящий в коробку, умножается на 2. Двенадцать проводов калибра умножаются на 2,25. Все заземляющие провода считаются как 1, умноженная на самый большой калибр провода в коробке. Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.

Количество устройств, включая переключатели и розетки, умножается на 2-кратный размер самого большого диаметра провода в коробке.Любые металлические зажимы учитываются как 1-кратная длина самого большого провода. Косички и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводников, проверьте это перед добавлением новых проводов или устройств.

Электрическая распределительная коробка

Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади. Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут.Протяните около 8-10 дюймов кабеля через зажим и затяните хомут вокруг него, чтобы он крепко держался, но не зажимал пластик.

Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода. Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода. Избегайте надрезов и царапин на медном проводе при снятии изоляции.

Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима.Поверните гайку как можно дальше на резьбу, а затем с помощью отвертки и молотка постучите по ней, пока она не затянется.

Соединение проводов

Лучший способ удалить изоляцию, не повредив медь, - это использовать инструмент для зачистки проводов. У большинства съемников есть набор резаков для самых обычных калибров. Осторожно поверните скребки назад и вперед один или два раза и снимите изоляцию прямо с конца.

Сожмите провода вместе так, чтобы концы совпали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев.Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.

Если концы проводов слишком далеко друг от друга, гайка не закрепится должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе. При необходимости отрежьте немного наконечника, чтобы достать их еще до присоединения разъема.

Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен.Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте соединения в заднюю часть коробки и прикрепите крышку.

Еще подобное на Do-It-Yourself-Help.com

Как удлинить провод динамика: пошаговые инструкции

Вы когда-нибудь пробовали подключить динамики, но обнаруживали, что ваш провод немного короче ? Какое разочаровывающее чувство!

В этом подробном практическом руководстве я покажу вам, как удлинить провод динамика на большую длину с отличными результатами.Это не очень сложно, если вы знаете, как правильно подключать и сращивать провода.

Справа вверху находится базовая диаграмма. Однако для достижения наилучших результатов обязательно ознакомьтесь с моими подробными инструкциями и фотографиями ниже (и выясните, какой способ лучше всего подходит для вас).

Быстрая схема: как соединить и удлинить провод динамика

Перво-наперво: вот простая схема, описывающая основы зачистки и подключения провода динамика одним из 2 самых надежных способов.

Для этого вам понадобится всего несколько инструментов. Между этими двумя способами использование припоя чрезвычайно надежно, но требует больше хлопот и времени. Однако обжимные соединители дают отличные результаты всего за несколько минут, и именно этот подход я использую большую часть времени при установке дома или в автомобиле.

Хотя моя диаграмма может быть полезной, я хотел бы помочь вам понять плюсы и минусы каждого из них, чтобы сэкономить ваше время, нервы и, возможно, даже немного денег.

Прочтите, чтобы узнать больше об этих и других возможностях, которые у вас есть.

Как сращивать провода с помощью обжимных соединителей

Использование обжимных соединителей - один из моих любимых способов сращивания и удлинения провода динамика или кабеля питания в качестве профессионального установщика. Это довольно быстро и дает профессиональные результаты без каких-либо хлопот или работы.

Это мой лучший рекомендуемый способ удлинить провод динамика практически для всех.

Вот несколько причин, по которым я рекомендую его:

  • Когда все сделано правильно, это очень надежно, и провод не развалится
  • Легко сделать - займет всего несколько минут
  • Не зависит от изменений температуры и времени
  • Обжимные инструменты и соединители широко доступны и доступны по цене

Необходимо выполнить всего несколько шагов: разрезать провод (при необходимости), зачистить провод, подготовить провод и обжать разъемы.

1. Как отрезать провод динамика

Примеры некоторых из лучших способов отрезать провод динамика с помощью инструментов или ножниц. С помощью подходящих инструментов легко перерезать проволоку. Многие инструменты, такие как устройства для зачистки проводов или обжимные устройства, также имеют встроенную функцию резки.

Перерезать провод динамика (или провод питания) обычно несложно, но вам определенно понадобится подходящий инструмент. Причина в том, что обычных инструмента, таких как обычные ножницы, не могут правильно перерезать проволоку и даже могут быть повреждены.

Есть несколько отличных инструментов, которые очень доступны по цене, которые очень хорошо перерезают провод и значительно упрощают удлинение провода динамика :

  • Кусачки
  • Устройства для зачистки проводов с ножом
  • Плоскогубцы игольчатые с режущей частью
  • Инструмент для обжима / снятия изоляции с режущим элементом
  • Ножницы универсальные - подходят для меньшего калибра, не больше

Из 5 перечисленных здесь я рекомендую использовать кусачки для резки проволоки, так как они могут отрезать проволоку самых разных размеров.Для типичного провода динамика, такого как калибр 18, функция обрезки провода на многих других инструментах работает нормально.

В конечном счете, однако, гораздо удобнее иметь универсальный инструмент, такой как обжимной инструмент, если вы выполняете легкую работу лишь от случая к случаю.

Наконечники для резки проволоки

Чтобы отрезать проволоку, просто вставьте проволоку и слегка закройте инструмент, пока проволока не будет надежно закреплена на месте и не сможет двигаться. Затем сожмите очень сильно. Проволока должна слегка «порваться» и будет разрезана.

Хотя вы можете обойтись универсальными ножницами (не используйте стандартные ножницы, используемые для бумаги или ткани!), Вам придется вставить проволоку прямо внутри лезвий и очень осторожно отрезать.

Ножницы

- не лучший выбор, и проволока может застрять внутри.

2. Как зачистить провод динамика

Чтобы зачистить провод динамика, вы можете использовать ряд инструментов. Я рекомендую стандартный провод, стандартный недорогой инструмент для зачистки / обжима проводов (показанный выше) или аналогичный.

Зачистка проводов динамика может оказаться для немного сложной для , но это навык, который вы быстро освоите после нескольких попыток. Основная хитрость заключается в том, чтобы зажать только изоляцию провода, а не сами жилы.

Если вы зацепите провод внутри, слишком сильно сжав инструмент для зачистки, вы, вероятно, оборвете жилы.

Для зачистки провода:

  1. Вставьте провод в приспособление для снятия изоляции и осторожно закройте его изоляцией. Приложите достаточно силы, чтобы удерживать провод на месте, и слегка ущипните изоляцию, но не настолько, чтобы приложить усилие к проводу внутри.
  2. Удерживайте инструмент и прижимайте его на месте, чтобы он не мог двигаться.
  3. Протянуть трос. Изоляция может оборваться, и оголенный провод должен остаться.
Что необходимо знать перед зачисткой провода динамика в первый раз

Некоторые типы проводов (особенно меньшего сечения, например, 20AWG, 24AWG и т. Д., Сложнее зачистить, не порвав его. В первые несколько раз потренируйтесь на излишках проводов, которые не повредят длине проводов динамика.

После зачистки провода можно подключать его и сращивать с помощью обжимных соединителей.

Я рекомендую зачистить достаточно провода, чтобы оставить оголенным провод от 3/8 ″ до 1/2 ″.Для пайки вам понадобится минимум 1/2 дюйма, чтобы можно было скрутить провода вместе.

Для обжимных соединителей подойдет 3/8 ″ или более.

3. Как использовать обжимные соединители с проводом динамика

После того, как вы подготовили провод динамика, сняв с него изоляцию, самое время использовать обжимной разъем на каждом проводе и инструмент для обжима их для надежного соединения.

Использовать обжимные соединители с проводом динамика не так уж и сложно - обещаю! Вы научитесь этому после нескольких попыток.

Как правильно обжать провод динамика:

  1. Зачистите провод, оставив оголенный провод от 3/8 ″ до 1/2 ″.
  2. Плотно скрутите провод, чтобы его можно было правильно вставить в разъем.
  3. Плотно вставьте провод в один конец, вставив его в металлический контакт внутри. Обязательно вставьте его полностью.
  4. Поместите разъем в обжимной инструмент в соответствующем месте инструмента, рядом с концом разъема.
  5. Обожмите очень сильно с помощью инструмента, чтобы сильно прижать соединитель, постоянно удерживая провод внутри.
  6. Повторите то же самое для другой стороны и провода динамика.

Совет: Для достижения наилучших результатов после завершения аккуратно потяните за провод, удерживая разъем. Провод не должен выходить. Если это так, значит, вы плохо обжали его, и вам нужно будет сделать это снова.

Как он должен выглядеть при правильном удлинении провода динамика?

Обжимные соединители, также иногда называемые стыковыми, продаются в стандартных цветах для того диапазона размеров провода, с которым они могут использоваться.Хотя красный указан как подходящий провод 18 AWG, я уже много лет без проблем использую синие стыковые соединители с проводом динамика 18 AWG.

Здесь показаны примеры «стыковых» (обжимных) соединителей. Они продаются в зависимости от калибра провода, с которым они могут использоваться.

Я рекомендую попробовать это, так как внутреннее отверстие немного больше, вы можете быть уверены, что они подходят для различных типов акустических проводов такого размера. Это связано с тем, что производители проводов для акустических систем иногда имеют разные размеры внутренних проводов.

Сращивание проводов динамика пайкой

Это самый надежный способ удлинить и соединить динамик, так как правильно спаянный провод получается чрезвычайно прочным.

Как припаять провод динамика

Для начала выполните шаги по обрезке и зачистке проводов из первой части (используя обжимные соединители).

Выполните следующие действия:

  1. Обрежьте и зачистите провод динамика (необходим оголенный провод длиной не менее 1/2 дюйма).
  2. Возьмитесь за оба конца так, чтобы образовалась буква «X» с проволокой, направленной в противоположные стороны.
  3. Возьмитесь за оба конца и плотно скрутите каждый конец вокруг другого, пока они не будут полностью намотаны друг на друга.
  4. После того, как паяльник нагреется, нагрейте провод наконечником. После нагрева (обычно через несколько секунд) нанесите припой, чтобы он полностью растек по проводу.
  5. Поверните провод на другую сторону и нанесите припой, пока весь провод полностью не пропитается припоем.
  6. Дайте проводу немного остыть.
  7. Оторвите 2 коротких отрезка изоленты. Начиная с изоляции и под углом, плотно оберните ленту, пока она полностью не закроется.

После завершения важно полностью закрыть провод. Это сделано для предотвращения соприкосновения проводов друг с другом и возникновения короткого замыкания, которое может необратимо повредить выходные компоненты усилителя или стереосистемы.

Сколько времени нужно правильно припаять провод динамика?

В целом, на эту работу с паяльником потребуется около 10-15 минут, а с обжимными разъемами - около 1-3 минут.

Смета на пайку провода динамика

Паяльник можно купить примерно за 7-10 долларов. Вам также понадобится электрический провод и припой. Для достижения наилучших результатов я рекомендую паяльник мощностью не менее 25 Вт, чтобы нагреть провод достаточно, чтобы припой хорошо растекался.

Использование винтовых соединителей (проволочных гаек)

Проволочные гайки, также называемые соединителями со скручивающейся проволокой, обычно используются для прокладки проводов в домах и зданиях. Это еще один вариант, хотя лично я не рекомендую их, поскольку они немного менее надежны, чем обжимные разъемы или припой.

Проволочные гайки работают за счет использования металлической вставки с резьбой, которая навинчивается на провод, удерживая его вместе на ходу.

Они довольно быстрые, но, к сожалению, иногда я видел, как они теряются из-за проводов, поэтому обычно не рекомендую их. Вместо этого я настоятельно рекомендую обжимные соединители.

Почему не следует делать это просто скручивая и склеивая

У вас может возникнуть соблазн использовать метод «просто скрутить и скотчить», но я, , настоятельно рекомендую, , этого не делать.

Почему? Потому что это очень ненадежно, и потом будет сложно исправить. Если провод порвется, что часто случается, вы можете повредить стереосистему или усилитель из-за короткого замыкания.

Не стоит рисковать!

Недостаточно просто скрутить провод динамика, а затем обмотать лентой. По моему опыту в качестве установщика, со временем 2 провода динамика начнут разъединяться, поскольку они не удерживаются вместе. Что еще хуже, со временем тепло может повлиять на изоленту, и она может начать отслаиваться от провода.

Он также оставляет после себя остатки клея, если он подвергался сильному нагреву, как это часто бывает в автомобильных аудиосистемах.

Какой провод динамика положительный? Что отрицательно?

В качестве примеров здесь показаны наиболее распространенные виды маркировки положительных проводов. В 99% случаев выяснить, какой из проводов положительный, очень легко, если вы знаете, что искать.

Хорошая новость заключается в том, что как только вы знаете, что искать, в 99% случаев очень легко определить, какой провод динамика является положительным, а какой - отрицательным.

Как проверить, положительный или отрицательный провод динамика?

Вот список наиболее распространенных способов определить положительный провод:

  1. Печатная линия или серия штрихов / линий на плюсовом проводе
  2. Изоляция одного провода красного цвета или другого цвета, чем отрицательный провод (чаще всего используется красный)
  3. Один провод имеет медный цвет, а другой - серебристый.
  4. На положительном проводе могут быть напечатаны небольшие положительные символы («+») и / или информация о калибре провода.
  5. Отпечаток или формованная полоса делается на изоляции положительного провода

Из 5 видов отпечатков иногда бывает труднее заметить, поэтому иногда нужно очень внимательно присмотреться при хорошем освещении.Кроме того, иногда бывает трудно прочитать положительные провода с отметкой «+».

Что положительно: медь или серебро?

Они встречаются реже, но из проводов для динамиков и питания, которые имеют медный и серебристый цвета, вы можете выбрать один из двух в качестве положительного. Однако у медный провод, как правило, считается положительным.

«Серебряный» провод на самом деле не серебряный - это медный провод, который в большинстве случаев слегка покрыт («лужен»).

Как только вы узнаете, какой из проводов является положительным, тогда другой будет отрицательным.

Music использует сигналы переменного тока (AC) и не течет только в одном направлении. Мы используем один провод в качестве положительного при подключении динамиков, чтобы обеспечить единообразие при их подключении, чтобы соединить их одинаковым образом для достижения наилучших результатов.

Дополнительное чтение

Хотите узнать больше? Здесь вы можете узнать, какой размер провода динамика вам следует использовать.

Также ознакомьтесь с моей полезной статьей с отличными схемами подключения динамиков и информацией о правильном использовании стереосистем.

Я буду рад получить известие от вас! Не стесняйтесь оставлять комментарии или вопросы ниже. Вы также можете связаться со мной напрямую через мою контактную страницу.

Как сделать люстру длиннее?

Присоедините один конец удлинителя люстры к конец цепи люстры , закрепив его плоскогубцами. Поднимите люстру и соедините цепь , которую вы добавили к цепи на потолке .Закройте перемычку плоскогубцами. Осторожно освободите люстру и дайте ей повиснуть.

Нажмите, чтобы увидеть полный ответ


В этом отношении, как увеличить длину подвесного светильника?

Как удлинить подвесной светильник

  1. Определите длину, на которой вы хотите подвесить осветительный прибор.
  2. Купите цепь или стержень и отрежьте его до нужной длины.
  3. Отключите питание осветительной арматуры, переместив автоматический выключатель для этой комнаты в положение «выключено».

Дополнительно, как удлинить кабель лампы?

  1. Выньте лампу из розетки и открутите лампочку.
  2. Ослабьте винты клемм гнезда и извлеките провода шнура из-под них.
  3. Вставьте новый провод в лампу, затем разделите конец так, чтобы у вас осталось около 8 см оголенного проводника.
  4. Подсоедините провода к клемме розетки, сгибая каждый провод в виде петли по часовой стрелке.

Точно так же можно спросить, а как удлинить цепочку и проволоку люстры?

Как увеличить длину люстры

  1. Встаньте на твердую и надежную поверхность.
  2. Снимите цепь и проволоку люстры с крючка в потолке, который удерживает ее.
  3. Выберите новую длину цепи для люстры и проденьте ее через крючок, чтобы люстра удерживалась на месте.
  4. Осторожно верните люстру на место.

Как отрегулировать длину шнура подвесного светильника?

Пропустите конец подвесного шнура через колпачок и зажмите шнур в купол. Отрегулируйте высоту приспособления (от нижней части абажура приспособления до верхней части навеса), перемещая шнур вверх или вниз.Когда желаемая высота будет достигнута, слегка затяните колпачок.

RJG Inc. - Могу ли я удлинить провод термопары для датчика температуры RJG?

Могу ли я удлинить провод термопары для датчика температуры RJG?

Да, если провод можно удлинить. Перед удлинением провода следует учесть некоторые рекомендации и рекомендации.

Во-первых, существуют разные «типы» термопар в датчиках температуры, и тип провода должен соответствовать.Эти типы обозначаются буквенным обозначением следующим образом: K, T, J, E и N. В датчиках температуры RJG используется тип K. RJG когда-то продавал типы J, но больше не продает. В настоящее время все датчики температуры RJG. работать с нашим температурным модулем QTTB-K.

Во-вторых, напряжение сигнала для датчика температуры очень мало и очень восприимчиво к шумам. Провод не экранирован. Пока он защищен в форме, провод и датчик работают хорошо, +/- 2 градуса по Фаренгейту с минимальным шумом. .

Когда приобретается датчик температуры RJG, он имеет длину провода 24 дюйма и подходит для большинства форм.Если необходимо удлинить провод, внутри формы можно выполнить процедуры по удлинению кабеля, описанные ниже в этой статье.

НАИЛУЧШАЯ ПРАКТИКА НЕ допускать прокладки неэкранированного провода термопары снаружи вокруг пресс-формы. Рекомендуется устанавливать модуль QTTB-K на пресс-форму с минимальным оголенным проводом (-ами). Допускается дополнительное экранирование провода. минимизировать шум.

Такие компании, как Omega (www.omega.com), продают провода для термопар.

Ниже приведены процедуры удлинения провода термопары, указанные в Ст.


Процедура удлинения провода термопары

Необходимые инструменты :

1 - Модифицированная пара приспособлений для зачистки проводов RJG

1 - Пара малых острогубцев

1 - Пара обжимных клещей для обжима стыковых соединителей

Требуемые детали:

2 - Стыковые соединители для одножильного провода 22–26 AWG, артикул Tyco: 321198

1–3 дюйма термоусадочной трубки ⅛ дюйма

1–2 дюйма термоусадочной трубки 3/16 дюйма

ПРИМЕЧАНИЕ. ПЕРЕД НАЧАЛОМ ЭТОЙ ПРОЦЕДУРЫ УСТАНОВИТЕ ТЕРМОПАРУ В ФОРМУ И НАПРАВЛЯЮЩУЮ ПРОВОДКУ.

Процедура

  1. Зачистите внешнее покрытие на 1¾ ”с помощью специальных приспособлений для зачистки проводов. Зачистите один конец каждого провода термопары, который нужно удлинить.

  1. Сдвиньте 3-дюймовый кусок 3-дюймовой термоусадки вниз по одному концу провода термопары.

  1. Используя прорезь для провода 30AWG, зачистите красный провод на одном конце провода термопары примерно на ½ дюйма.Используя тот же паз для провода 30AWG, зачистите желтый провод на противоположном конце другого провода термопары примерно на дюйма.

  1. С помощью пары маленьких плоскогубцев согните на себя примерно 1/4 дюйма оголенного красного провода. Повторите процедуру сгибания еще два раза. Осторожно сожмите свернутые провода вместе, чтобы на конце провода образовался плотный пучок. Это будет сложно сделать, но идея состоит в том, чтобы согнуть провод три раза, чтобы получить достаточно большую поверхность для обжима крошечных стыковых соединителей.

  1. Повторите это для желтого провода на противоположном участке провода термопары.
  1. Присоедините один стыковой соединитель к концу красного провода. Вставьте изогнутый пучок проводов в один конец стыкового соединителя и плотно обожмите.
  1. Присоедините один стыковой соединитель к концу противоположного желтого провода. Вставьте изогнутый пучок проводов в один конец стыкового соединителя и плотно обожмите.
  1. Обрежьте оставшийся провод до обжатого конца провода с помощью стыкового соединителя. Повторите шаги 3, 4 и 5 для обоих оставшихся проводов.

  1. Разрежьте термоусадку 3/16 дюйма на две части по ¾ дюйма. Сдвиньте одну деталь по длинному красному проводу с коннектором на нем. Проденьте вторую часть по длинному желтому проводу с коннектором на нем.

  1. Вставьте красный провод в стыковой разъем вместе с другим красным проводом.Обожмите соединение, повторите для желтого провода. Закройте оба стыковых соединителя термоусадкой 3/16 дюйма и с помощью термофена нагрейте трубку для ее усадки.

  1. Сдвиньте 3-дюймовый кусок ⅛-дюймовой термоусадки вверх по двум стыковым соединителям и отцентрируйте его между соединителями. Он должен закрывать оба разъема и каждый конец проводов термопары. Используйте термофен, чтобы усадить трубку. У вас должно получиться что-то похожее на фото ниже, с проводом термопары, свисающим из формы.

Кабель слишком короткий? Узнайте, как самостоятельно удлинить кабель громкоговорителя

Наша жизнь никогда не бывает постоянной, и не всегда можно позаботиться о будущих потребностях. Ключ - умение приспосабливаться к грядущим и бесконечным изменениям. А чтобы помочь вам лучше подготовиться, мы расскажем вам обо всем, что можно и чего нельзя делать, когда вы хотите удлинить кабель громкоговорителя. Жизненно важные навыки, которые помогут вам противостоять ветрам времени.

Креативное решение - расширить громкоговоритель самостоятельно

Если вы недавно перестроили свою звуковую систему и вам нужно больше места между усилителем и динамиками, вы можете объединить несколько кабелей динамиков вместе. Преимущество : Вы экономите деньги, необходимые для более длинных кабелей. Недостаток : Если не сделать должным образом, изворотливые кабели могут повлиять на качество звука.

Чтобы удлинить кабель громкоговорителя, выполните следующие действия:

  • Первый шаг - обнажить концы кабелей в оболочке примерно на 1 см, желательно с помощью специального инструмента для снятия изоляции - при необходимости, резак может сделать то же самое.
  • Убедитесь, что кабели, которые вы хотите подключить, имеют одинаковое поперечное сечение (подробнее см. Ниже).
  • Поверните концы зачищенных кабелей против часовой стрелки. Тогда все кабельные нити должны быть вместе
  • Теперь соедините два конца кабеля друг с другом с помощью пайки и термоусадочной трубки или зажима для блеска.

Многим из нас следует узнать способ использования люстра с помощью зажима для крепления светильника к потолку. Все, что вам нужно, это небольшая отвертка. Для пайки понадобится комплект паяльника. Вы можете легко найти их в Интернете или в хозяйственных магазинах за небольшую сумму.Если вы никогда раньше не паяли, возможно, лучше не экспериментировать с кабелями громкоговорителей. Термоусадочная трубка предназначена для защиты кабелей после их подключения.

Следующие видео показывают, как работает процесс пайки:

Примечание о важности: Обратите внимание на соблюдение полярности при подключении кабеля громкоговорителя с помощью набора для пайки. Полярность обозначается цветом корпуса кабеля. В противном случае можно неправильно подключить кабели, и тогда сигнал не будет передаваться через кабели.

Кабели и вилки собственного производства Teufel

Торговое решение: купить новый кабель

Если удлинить кабель громкоговорителя самостоятельно - слишком сложно, и вы хотите обеспечить наилучшее качество, то, возможно, стоит присмотреться к нему. Вы можете прочитать в нашем блоге статью о подключении громкоговорителей , чтобы узнать больше о кабелях.

Вот что следует учитывать при покупке кабеля для громкоговорителя:

Кабельная нить

Когда вы ищете подходящий кабель, вы должны учитывать его размер.Он измеряется в квадратных миллиметрах (мм²). Типичные размеры 0,75 мм², 1,5 мм², 2,5 мм² или 6 мм². Чем больше размер кабеля, тем больше используется резьба. А больше потоков означает лучшее качество и меньшие потери звука. Не забудьте дважды проверить перед покупкой что-либо, чтобы проверить, с каким максимальным размером кабеля может работать ваш набор.

Длина кабеля динамика

С каждым метром кабеля вы теряете немного сигнала. Поэтому убедитесь, что у вас кабель ровно столько, сколько нужно.При длине 20 метров вы не услышите никаких потерь звука. Но если вы хотите превратить свой сарай в следующую великую дискотеку, кабель может быть длиннее, что приведет к потере звука. В этом случае лучше всего взять кабель большей толщины, чем рекомендуется (например, вместо 1,5 мм² используйте кабель 2,5 мм²).

Совет для лучшего звука: Если вы являетесь перфекционистом звука, убедитесь, что длина кабеля между усилителем и динамиками одинакова для всех динамиков, чтобы ритм воспроизводился в одно и то же время (да, это супер разборчиво, но, возможно, кому-то интересно).

Громкоговорители Teufel для лучшего звука

Das 5.2 Heimkino-Kabel-Set «Performance» идеален для активного отдыха.
  • Комплект домашнего кинотеатра 5.1 «Standard» : Teufel предлагает кабели отличного качества по ценам ярмарок. Чрезвычайно чистая, тонкая медь и высокая плотность нитей на кабель не должны стоить целого состояния. Вы всегда можете положиться на качество нашей продукции.
  • Комплект домашнего кинотеатра 5.2 «Performance» : Если вы приобрели высококачественную звуковую систему, кабели должны обеспечивать питание.С нашими наборами производительности вы получите все, а также возможность подключения сабвуферов для получения тяжелого звука.

Решение адаптера: удлинить соединительный кабель

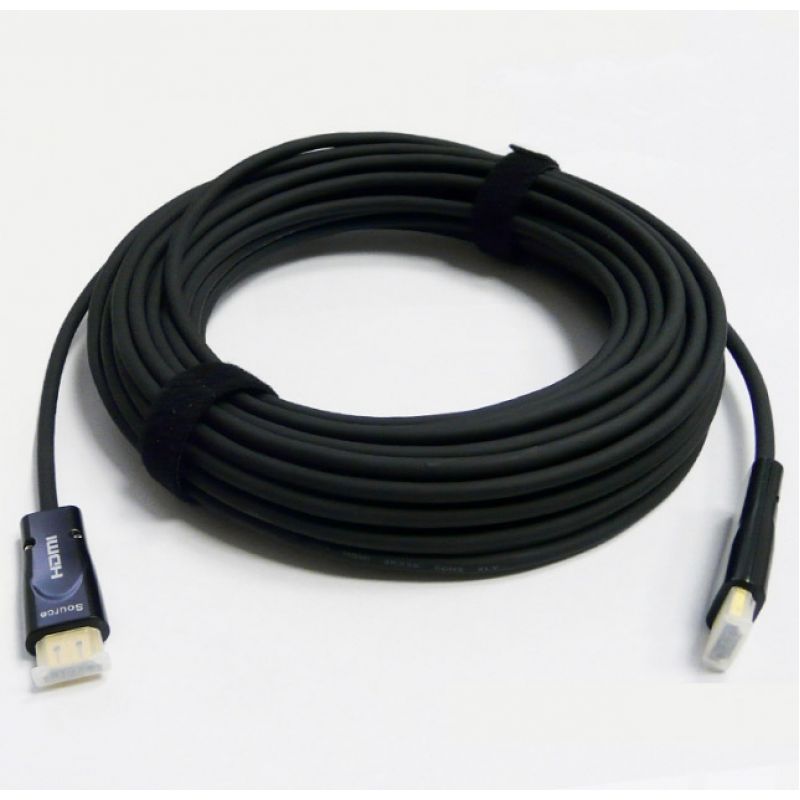

Если кабель HDMI или кабель cinch слишком короткий, вы можете просто удлинить два старых, более коротких кабеля, используя муфту для соединения двух кабелей. Муфты бывает сложно найти, лучше всего заказать через Интернет или обратиться в местный электронный магазин.

Муфта Cinch от Conrad (Источник изображения: Conrad Online)

Громкоговорители Teufel

Вывод: возможно удлинение собственных кабелей

  • Кто не хочет прощаться со своими собственными кабелями, может просто подключить несколько кабелей, чтобы сделать их длиннее.
  • Пайка обеспечивает наилучший звук, но вам действительно нужен опыт работы.
  • При покупке новых кабелей или при удлинении старых обращайте внимание на качество кабеля, чтобы обеспечить наилучший звук.
  • Дешевые муфты, доступные в магазинах электроники, предлагают простой и безопасный способ удлинить кабели cinch или HDMI.

Как удлинить провода динамиков домашнего кинотеатра

Системы домашнего кинотеатра

- это все для развлечений, но нет ничего забавного в коротких проводах, которые не доходят до стены.

Пытаетесь ли вы привести в порядок провода или хотите немного больше места для маневра, удлинить соединения несложно. Все, что вам нужно, - это подходящие инструменты, материалы и методы.

Чтобы удлинить провода акустической системы домашнего кинотеатра, сначала выключите прерыватель, отсоедините провода и проверьте калибр. Затем купите соответствующий калибр в строительном магазине и выберите способ подключения проводов. Обжим, пайка, использование проволочных гаек и термоусадочные трубки - все это хороший выбор.

Из этой статьи вы также узнаете следующую информацию о удлинении проводов динамика:

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

  • Несколько методов для своевременного выполнения работы
  • Как вы можете затянуть и проверить свои соединения
  • Полезный список расходных материалов, которые помогут вам на этом пути

Ознакомьтесь с моим руководством по выполнению электромонтажа домашний кинотеатр.

Как удлинить провода динамиков домашнего кинотеатра

Вот несколько способов удлинить провода в домашнем кинотеатре.

Отключите электрические соединения

Первый шаг - самая важная часть процесса. Оставление на соединениях может вызвать сотрясение, возгорание, искры, нехватку и многое другое.

К счастью, отключить соединение не так уж сложно. Вам понадобится мультиметр, затем выполните следующие действия:

  • Выключить прерыватели .WikiHow упоминает, что отключение питания - это первый шаг, которому вы должны следовать. Если вы не хотите, чтобы вас шокировали посреди процедуры, вам нужно найти перерыв с надписью «Домашние развлечения», «Гостиная» или что-то, что указывает на местонахождение развлекательной системы.
  • Возьмите мультиметр (также известный как вольтметр) и выключатели, чтобы убедиться, что они выключены. . Цифровой мультиметр AstroAI (Amazon) - лучший выбор для тех, кто ищет недорогой мультиметр.Практически за бесценок вы сможете обеспечить свою безопасность. Прижмите положительный и отрицательный узлы к соответствующим проводам в коробке выключателя.
  • Подойдите к другой стороне кабелей, подключенных к динамикам, и проверьте их . Когда вы закончили проверку мощности в блоке выключателя, вы еще не закончили. Проверьте провода домашней развлекательной системы, чтобы убедиться, что она выключена. Некоторые кабели имеют неправильную маркировку, поэтому в целях безопасности рекомендуется выполнить этот шаг.
  • Закройте панель и не подпускайте к ней посторонних . Подумайте о том, чтобы использовать защитную ленту или изоленту, чтобы держать коробку выключателя закрытой во время работы над этим проектом. Обратите внимание, что во многих домашних развлекательных системах используются вилки на 12 В, и в этом случае вы можете отключить их и пропустить весь этот процесс.

Как видите, отключить и проверить электрические соединения легко, но это очень важно. Если вы хотите обезопасить себя и свои вещи от повреждений, эти шаги более чем необходимы.Они не слишком сложные, и весь процесс от начала до конца занимает около двух минут.

Отключите динамики

Затем вам нужно отключить динамики от развлекательной системы. Это может показаться очевидным, но вы будете удивлены, узнав, сколько людей это забывают. Существует несколько типов акустических систем, некоторые из которых подключаются непосредственно к стене, а другие подключаются к развлекательной системе с помощью калибровочного провода.

Давайте разберем оба типа ниже:

  • Если динамики подключены к домашней развлекательной системе, вам понадобится отвертка.Отвинтите соединения, чтобы освободить провод, затем отложите динамик в сторону. Продолжайте этот процесс для каждого динамика, следя за тем, чтобы провода были разделены и помечены, чтобы соответствовать нужному динамику.
  • Если ваши динамики подключены к стене, все, что вам нужно сделать, это отключить их и отложить в сторону. Обратите внимание, что некоторые динамики подключаются вместе, а затем подключаются к розетке. В таких обстоятельствах вы можете пометить их, как на предыдущем шаге, или оставить их соединенными вместе и отключенными от розетки.

Отключение динамиков позволяет держать все в порядке и порядке. Вам не придется беспокоиться о том, чтобы двигаться вперед и назад, пытаясь выяснить, какой провод к какому динамику идет. Вместо этого у вас будет все маркировано и готово к работе, когда вы вернетесь из хозяйственного магазина.

Примечание. Поскольку в большинстве домашних развлекательных систем к системе подключены акустические системы с помощью калиброванного провода, мы рассмотрим именно этот тип удлинителей в этой статье.

Если вы хотите расширить свои домашние развлекательные колонки, использующие традиционную настенную розетку, все, что вам нужно сделать, это получить длинный удлинитель со встроенным выключателем.

Когда вы будете готовы начать работу и найдете необходимые расходные материалы, переходите к следующему разделу.

Соберите инструменты и расходные материалы

Получение подходящих инструментов повысит ваши шансы на успех. К счастью, эта задача довольно проста и понятна. Вам не придется беспокоиться об ошибках, если вы соберете все воедино перед тем, как приступить к работе.

Вот список инструментов и принадлежностей, которые вам понадобятся для расширения возможностей ваших динамиков:

  • Кусачки должны быть первым элементом в вашем списке .Они необходимы для получения нужного калибра, обрезки до нужного размера, снятия заглушек с проводов и т. Д. Некоторые из них также поставляются с насадками для обжима, что сэкономит вам немного денег от необходимости получать следующий элемент в списке.
  • Устройства для обжима проволоки являются важным компонентом . Если вы пытаетесь обжать свои провода и предотвратить их выход, они будут использоваться двумя из четырех методов, которые вы найдете в следующих разделах. Хорошая новость заключается в том, что вы можете потратить немного больше, чтобы приобрести их в составе кусачков для проволоки и других инструментов.
  • Стыковые соединители, стыковые соединения и обжимные соединители означают одно и то же . Они спроектированы так, чтобы удерживать два провода вместе, зажимая их пластиком. Вам понадобится такая упаковка, чтобы соответствовать сечению провода, подходящему для данного проекта. Обратите внимание, что они необходимы только для одного из методов.
  • Звук сертифицирован упоминает, что вам потребуется проволока нужного диаметра . Это единственный способ удлинить провода, и он необходим для каждого метода.Вы можете выбрать любую длину, некоторые из которых имеют резиновое покрытие, а другие нет. Если можете, возьмите проволоку с предварительно нанесенным покрытием.
  • Тепловые пушки или паяльные пистолеты также являются вариантом для двух из четырех методов, описанных в этой статье. . Оба они выделяют большое количество тепла (как следует из названия), поэтому вам также понадобятся защитные перчатки и длинные рукава, чтобы не обжечься. К счастью, контактная точка настолько мала, что ими очень легко пользоваться.

Когда у вас появятся эти инструменты, вы будете готовы приступить к работе.В следующих разделах вы узнаете о четырех методах, поэтому обязательно ознакомьтесь с ними, прежде чем выбирать подходящий маршрут.

(дополнительно) Используйте гайки для соединения нового провода

Проволочные гайки доступны по цене, и с ними легко работать. Единственным недостатком использования проволочных гаек является то, что неправильная тактика установки может привести к незакрепленным концам. Если они слишком ослабнут, это может привести к отключению или возникновению электрической дуги, что вызывает искры и возгорание. Хорошая новость в том, что вы собираетесь узнать, как избежать обеих этих проблем.

Следуйте пошаговой инструкции по использованию гаек для подключения проводов:

  1. Начните с обрезки проводов, чтобы обнажить около дюйма меди на проводе нового калибра и проводе динамика . Вы можете использовать обжимной инструмент или кусачки, если в них есть щели. Все, что вам нужно сделать, это найти номер на инструменте, продеть провод, сжать и потянуть резину.
  2. Скрутите провода друг вокруг друга . Убедитесь, что они сжаты и плотно скручены, чтобы предотвратить их расшатывание.Они не должны распадаться, когда вы шевелите проводами или тянете за них. Убедившись, что скрутка идеальна, возьмите проволочные гайки и переходите к следующему шагу.
  3. Наденьте гайку на скрученные провода . Концы обоих проводов должны доходить до задней части гайки. Когда они будут нажаты до конца, закрутите гайку до упора. Лучше всего узнать, когда начинают вращаться провода, а не гайка. Не затягивайте ее слишком сильно, иначе крышка может ослабнуть внутри гайки.
  4. Потяните за провода, чтобы убедиться, что они плотно прилегают. . Опять же, не следует тянуть слишком сильно, иначе вы нарушите соединение. Сделайте это достаточно, чтобы проверить, не выпадут ли они, если кто-то споткнется о провод или динамик упадет с места.

Вы можете приобрести проволочные гайки разного цвета, чтобы на них не было надписей, или гайки одного цвета. Что бы вы ни делали, они должны соответствовать калибру ваших проводов. Это не лучший метод, но с помощью проволочных гаек можно справиться, если некоторые из них лежат поблизости.

(Необязательно) Припаяйте новый провод

Пайка проводов динамиков - верный способ получить наилучшее соединение, но это самый сложный метод. Для работы вам понадобится паяльник и подходящие инструменты. Есть множество наборов, в которых есть все необходимое.

Если вы не понимаете, как это работает, вы можете следовать этому полезному руководству YouTube от Techie Ram:

Как удлинить провод динамика | Провод динамика к RCA

Для тех из вас, кто хочет получить быстрое письменное руководство, просмотрите следующие шаги:

  • Отсоедините провода от акустической системы и согните их вверх .На них должно быть около одного дюйма оголенного металла, так как вы будете плавить провода вместе. Возьмите проволоку нового калибра, которую вы купили в строительном магазине, и сделайте на конце небольшую петлю.
  • Соедините провода с помощью паяльника . Работайте маленькими кусочками, чтобы не было слишком много дыма. Если вы нажмете на спусковой крючок слишком долго, это сожжет провода и нарушит соединение. Сожмите его на полсекунды, измените угол и повторяйте процесс, пока провода не будут полностью соединены.
  • Прижмите провода к узлу на динамике (убедитесь, что вы пометили его заранее, чтобы избежать путаницы). С помощью паяльника припаяйте к узлу скрученные провода. Опять же, вам придется делать это небольшими битами за полсекунды, чтобы предотвратить коррозию и обрыв проводов.
  • Сделайте это для каждого набора проводов, которые подключаются к динамику . Это утомительный процесс, но он настолько же сложен, насколько и после того, как вы его закончите. Вам не нужно беспокоиться о ослабленных проводах или обрывах соединений на долгие годы.

Если вы никогда не пользовались паяльником, возможно, вам стоит попробовать другой метод. Это может быть небезопасно, если вы не знакомы с процессом. В конечном итоге вы потратите зря время и деньги.

Для более простых процессов вы можете использовать вышеупомянутую технику гайки для проволоки или следовать пошаговым инструкциям для обжима или сращивания проводов в следующих парах разделов.

(дополнительно) Сожмите провода вместе

Обжимать провода очень просто, и вам не придется тратить слишком много времени на его завершение.Это также один из самых дешевых методов, если у вас есть инструменты для обжима или кусачки. Некоторые люди пользуются плоскогубцами, но вы должны делать это только в том случае, если уверены, что не прорежете материал.

Все, что вам понадобится для этого процесса, - это набор стыковых соединений и обжимных инструментов. Попробуйте ниже:

  1. Используя кусачки, удалите примерно один дюйм резинового покрытия с провода . Он должен быть примерно такой же длины, как глубина стыкового соединения, так как он должен полностью сдвинуться назад.Стыковые соединения имеют внутри металл, что позволяет продолжать электрическое соединение через соединение.
  2. Сделайте стыковые соединения, соответствующие диаметру используемого провода . Поместите провод в стыковое соединение с обеих сторон, по одному от акустической системы и одному от нового провода. Помните, что другой конец провода необходимо сращивать, припаять или соединить с помощью гаек, как и в случае любого другого метода, упомянутого на этой странице.
  3. Используя обжимной инструмент, плотно прижмите стыковое соединение к проводу .Вы должны уметь тянуть за провод, не покачиваясь и не выходя из соединения. Опустите место стыка и сжимайте обжимной инструмент до конца. Повторите этот процесс для обоих проводов, подключенных к стыковому стыку.

Обжим - это распространенный метод, который позволяет подключать нагрузки проводов за короткое время. Вы не будете использовать тепловые или паяльные пистолеты, вам также не придется многократно перекручивать провода и гайки. Если вы хотите попробовать термоусадочную трубку, возьмите тепловую пушку и выполните действия, указанные в следующем подзаголовке.

(дополнительно) Присоедините провода с помощью термоусадочной трубки

Термоусадочная трубка очень похожа на использование обжимных инструментов, но более надежна. Вам понадобится тепловая пушка, например термоусадочный набор от Flowery Ocean.

В нем достаточно тепла, чтобы использовать его для термоусадочной трубки, и вы также получите множество трубок, которые, возможно, сможете использовать. Убедитесь, что они подходят к манометру, который вы используете. В противном случае придется покупать отдельный набор.

Когда у вас есть термофен и термоусадочные трубки, выполните следующие действия:

  1. Как и при обжатии, обнажите примерно один дюйм провода .Вставьте провода в оба конца обжимной трубки, убедившись, что провода касаются друг друга и перекрывают друг друга. Некоторые люди предпочитают скручивать провода внутри трубки для дополнительной безопасности.
  2. Используйте термофен для обжатия трубки вокруг проводов . Держите его подальше, медленно приближаясь к трубке, пока она не начнет таять. Не держите трубку слишком долго на одном месте, иначе вы сожжете и расплавите трубку. Он не должен быть пористым, иначе это может вызвать различные проблемы.
  3. Дайте ему остыть, затем слегка потяните за провода с обоих концов, чтобы проверить надежность соединения. .Если они не двигаются, тогда вам будет хорошо. Если вы заметили, что они шевелятся, пора повторить процесс с первого шага.

Независимо от того, какой метод вы выберете, рекомендуется включить автоматические выключатели, проверить напряжение мультиметром и проверить свою работу. Если у вас надежное соединение, вы можете установить динамики обратно вместе с развлекательной системой и наслаждаться новой длиной.

Заключение

Удлинить провода динамиков домашней развлекательной системы просто, если вы правильно их сломаете.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
