Содержание

перенести без штробления, добавить во время и после ремонта

Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

Содержание

  • С чего начать?
    • Варочная панель и духовка
    • Холодильник
    • Стиральная и посудомоечная машина
    • Микроволновая печь
    • Вытяжка
  • Рабочая поверхность
  • Как установить своими руками?
  • Как перенести розетку?
    • Перенос без штробления
  • Монтаж электрофурнитуры
  • Если розетки не работают?

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.

Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

  1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
  2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
  3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
  4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

  1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
  2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
  3. Проверяется качество контакта.
  4. Излишки провода помещаются внутрь «подрозетника».
  5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
  6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

  • Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

  • Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
  • Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Расположение розеток на кухне


Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

схемы + советы. Варианты установки розеток на кухне

Содержание

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

  • розетки на кухне должны быть расположены не выше 2 м от плинтуса;
  • та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
  • розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Мощность электроприборов на кухне


Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт


Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

  • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
  • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
  • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
  • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
  • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Какой кабель выбрать для кухни


Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку


Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

  • освещение –200 Вт;
  • микроволновая печь – 2000В;
  • холодильник – 100 Вт;
  • электрочайник – 2000 Вт;
  • посудомоечная машина – 1500-2000Вт;
  • водонагреватель – 2000Вт;
  • стиральная машина – 2500 Вт;
  • электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

  • Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
  • Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
  • На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
  • Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
  • Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
  • Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

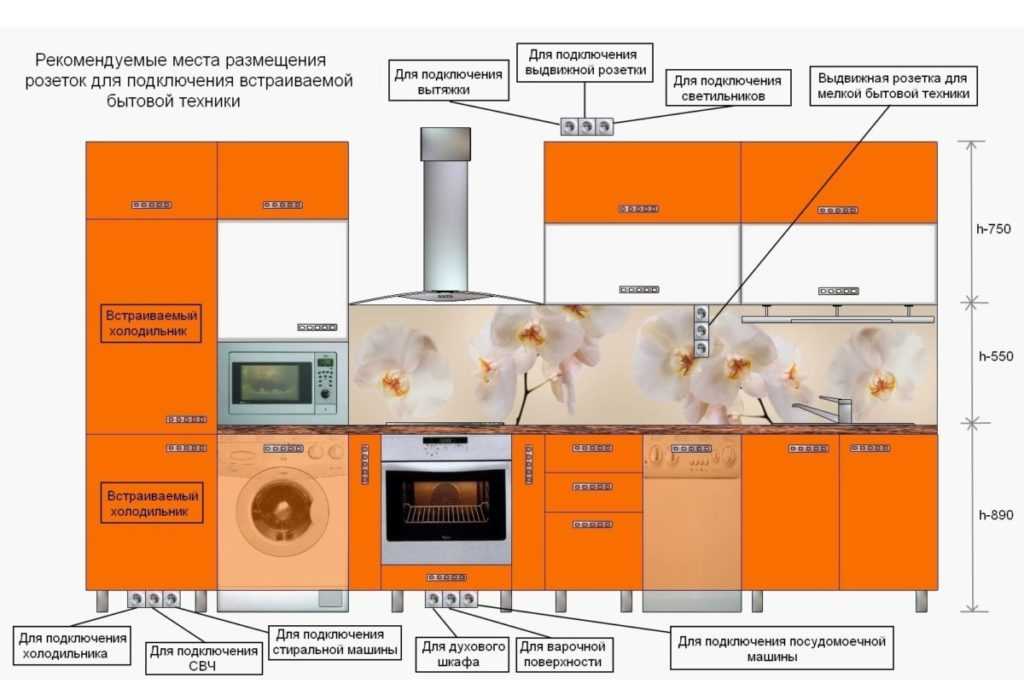

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания. Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения.

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Количество розеток


Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

  • Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
  • Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
  • И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Расстояния и места размещения


Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.






Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Посудомойка


Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.  Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Таблица: мощность и сечение проводов для подключения кухонной техники

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.


Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Источники

  • https://kitchendecorium.ru/remont/kak-raspolozhit-rozetki-na-kuxne-poshagovaya-instrukciya.html
  • https://domikelectrica.ru/sxema-raspolozheniya-rozetok-na-kuxne/
  • https://www.ivd.ru/dizajn-i-dekor/kuhna/kak-raspolozhit-rozetki-na-kuhne-pravila-rekomendacii-i-razbor-oshibok-40181
  • https://elektrika.expert/rozetki/rozetka-na-kuhne.html
  • https://remont-volot.ru/787-rozetki-na-kuhne.html
  • https://www.InMyRoom.ru/posts/19234-kak-razmestit-rozetki-na-kuhne-skhemy-sovety
  • https://vse-otoplenie.ru/rozetka-dla-vytazki-na-kuhne-kriterii-vybora-gde-raspolozit-na-kakoj-vysote-ustanovit
  • https://legkovmeste. ru/stroitelstvo-i-remont/kuhnya/ustanovka-rozetok-na-kuhne.html
  • https://remontkit.ru/ehlektrika/kak-ustanovit-rozetki-na-kukhne.html

Как установить электрические розетки на кухне (шаг за шагом) (Сделай сам)

Как установить электрические розетки на кухне

Время

Полный день

Сложность

2 Средний

5 Стоимость

5 $51–100

Введение

Не так давно на среднем кухонном столе стояли тостер, кофеварка и, возможно, блендер, но все изменилось. Становится все труднее найти свободную розетку, чтобы все подключить. Удлинители и разветвители некрасивы и могут быть опасны. Единственное реальное решение — добавить больше розеток.

Необходимые инструменты

  • 1 дюйм. spade bit
  • Cordless drill
  • Hacksaw
  • Jab saw
  • Screwdriver
  • Wire stripper/cutter

Getting Started

Outlet Amps and Wiring

We tracked down an electrician who, not surprisingly, adds kitchen outlets all the время. Он показал нам, как он добавляет розетку к кухонному фартуку, протягивая трубу через заднюю часть шкафов. Этот метод быстрый, недорогой, очень простой и, самое главное, не требует целой кучи ремонтных работ или покраски стен. В этой статье показано, как установить одну новую розетку, но вы можете добавить несколько, выполнив аналогичные действия. Кухни должны быть подключены к выделенной цепи на 20 ампер и иметь провод 12-го калибра. Сегодня провод 12-го калибра обернут в желтую оболочку, но ваш старый кабель может быть белым. Новые цепи на кухнях нуждаются в защите как от дугового замыкания, так и от замыкания на землю (AFCI, GFCI). В этой истории мы добавляем розетку на кухню, которая уже имеет защиту GFCI, которая требуется уже много лет. Если ваша кухня не подключена к 20-амперной сети или не имеет защиты GFCI, вам придется установить новую цепь или автоматический выключатель. Для получения дополнительной информации ознакомьтесь с разделом «Безопасность выключателя: как подключить новую цепь».

Кроме того, обсудите свой проект с местным инспектором по электротехнике при подаче заявления на получение разрешения. Если добавление цепи по-прежнему кажется выше вашего уровня оплаты, вызовите электрика.

Первый шаг — отключить питание. Если ваша панель выключателя плохо промаркирована, подключите радио к розетке, от которой вы планируете получать питание, и начните отключать выключатели, пока музыка не прекратится. В распределительной коробке также могут быть провода от других цепей, поэтому проверьте коробку бесконтактным тестером напряжения (попробуйте Klein-NCVT-1), прежде чем отсоединять какие-либо провода. В качестве дополнительной меры предосторожности закройте концы существующих проводов проволочными гайками.

Предупреждение: Если вы обнаружите алюминиевую проводку, вызовите лицензированного электрика, который имеет право работать с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для медного провода.

Проект шаг за шагом (13)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 26 ноября 2019 г.

Добавьте электрические розетки на кухню

Опубликовано:

Примечание. Этот сайт является участником программы Amazon Associates Program, партнерской рекламной программы, предназначенной для предоставления сайту средств для получения вознаграждения за размещение ссылок на Amazon и аффилированные сайты.

Перейти к рецепту –

Простой способ добавить электрические розетки на кухню!

Те, кто давно следит за блогом, вспомнят наш ремонт после того, как в 2011 году наш последний дом обрушился на смерч. У нас был чистый лист, чтобы спроектировать нашу кухню от пола до потолка. Это позволило нам настроить все в соответствии с нашими потребностями, что, конечно же, включало заднюю панель pi.

Перенесемся вперед, и теперь у нас есть другой дом с довольно стандартной кухней. Определенно функциональный, но построенный с прицелом на экономичность. Пришло время настроить и обновить несколько вещей, чтобы оптимизировать кухню для наших нужд.

Хотя каждая кухня отличается друг от друга, я надеюсь, что мои истории помогут вам найти идеи, которые вы сможете использовать на своей собственной кухне. Иногда мы смотрим на одно и то же снова и снова и не задумываемся, что мы можем сделать, чтобы сделать его лучше. Это легко сделать, но давайте взглянем на все свежим взглядом в сторону оптимизации.

Первое место в моем списке занимает добавление мощности рядом с плитой. У нас есть небольшая часть столешницы, шириной примерно один фут, с правой стороны от печи. Это отличное место, или оно должно быть таким. Рисоварка, кофеварка, фритюрница, есть много вещей, которые могли бы быть отличными в этой маленькой комнате. Этим вещам нужна сила! Без электричества поблизости он стал для нас чем-то вроде свалки, где хранились лук и несколько столовых приборов.

Хотя у меня есть опыт в прокладке электропроводки в жилых помещениях, это не значит, что мне доставляет удовольствие ловить провода через наружную стену в поисках розетки, не говоря уже о сборах и хлопотах с разрешениями. Есть альтернатива! За годы работы в корпоративной офисной среде я знал, что существуют устройства, которые по сути являются удлинителями, но предназначены для скрытого монтажа в конференц-стол для профессиональных розеток питания. Один из этих встроенных удлинителей идеально подходит для крепления на стене или в шкафу.

Поиск на Amazon дал нам идеальное устройство с четырьмя розетками и белой отделкой в ​​тон кухни. Место, где нам нужна розетка, находится рядом с холодильником, у которого, конечно же, есть розетка поблизости. Дровяная перегородка не позволяет нам получить доступ к розетке из зоны печи, но распилить дрова и установить розетку для нас — простое решение.

Если у вас нет такой настройки, не волнуйтесь! Такое устройство можно легко установить в боковую часть шкафа, хотя вы должны быть осторожны, чтобы не прорезать отверстия по краям, где вы можете потерять прочность. На большинстве кухонь есть розетка над плитой, куда подключается вентиляция и/или микроволновая печь. Это может быть отличным местом для подключения.


Простой способ добавить электрические розетки на кухню!

Вернемся к нашей кухне, видео показывает план и реализацию. Я использую многофункциональный инструмент для резки, но если у вас нет доступа к одному из них, я бы посоветовал просверлить отверстия в углах и использовать компактную ножовку. Хотя он предназначен для резки металла, он небольшой и может работать в ограниченном пространстве. Вам нужно соблюдать осторожность, так как вы используете тонкое лезвие, которое легко сгибается. Несколько минут возни и у вас все получится.

Один момент, упомянутый в видео, очень важен — всегда предварительно сверлите отверстия для шурупов! Прессованная древесноволокнистая плита, из которой состоят многие кухонные шкафы, развалится на куски, если вы попытаетесь ввинтить ее прямо в нее. Даже материалы высшего качества, такие как фанера для корпусной мебели, выиграют от предварительного сверления, предотвращая вздутие и обеспечивая идеальную установку заподлицо. Если вы знаете размер винта, вы можете найти оптимальный размер сверла в Google, но самый простой способ — просто поднести винт к сверлам и выбрать сверло, которое немного тоньше твердого тела винта.

Теперь, когда рядом с плитой есть электричество, мы решили установить аэрофритюрницу, освободив прежнее место для нашей корзины с фруктами. Поскольку мы не используем аэрофритюрницу слишком часто, она отодвинута назад и позволяет использовать переднюю часть прилавка для приготовления пищи, нашей рисоварки, и я обнаружил, что часто заряжаю свой телефон там, показывая рецепт, который я работаю над.

Следите за обновлениями, у меня есть другие планы по обновлению кухни, которыми я собираюсь поделиться. Вы можете оставаться на связи с нами, подписавшись на нашу ежемесячную рассылку новостей.

Примечание. Этот сайт является участником Amazon Associates Program, партнерской рекламной программы, предназначенной для предоставления сайту средств для получения комиссионных за размещение ссылок на Amazon и аффилированные сайты.

Хотя я всегда буду ссылаться только на те предметы, которые я лично искренне рекомендую, мне нужно опубликовать это раскрытие!

Распечатать рецепт Рецепт булавки Сохранить рецепт

5 от 1 голос

Дополнительные электрические розетки — это всегда хорошо, но иметь дело с проводкой, разрешениями и подрядчиками — это головная боль. Вот простой способ добавить розетки на кухню.

Время подготовки 10 минут

Время приготовления 30 минут

Общее время 40 минут

Количество порций: 1 New Outlet

Автор: Michael Porter Продукт/B004FEI298/ref = AS_LI_TL? IE = UTF8 & CAMP = 1789 & Creative = 9325 & CreativeAsin = B004FEI298 & LinkCode = AS2 & TAG = CELESTEGEGE-20 и LINKID = 944D146369C651B2CAC3A35CE3FBC58E

99699

96059 9669.0002 Drill and drill bits

Zip ties and zip крепления для стяжек

Отвертка

  • 1 Встраиваемый блок питания
  • 1 Адаптер розетки Дополнительный
Выберите возможные места.

  • Определив местонахождение ваших существующих торговых точек, вы можете определить, где вы можете расширить дополнительные торговые точки. Имейте в виду, что большинство этих устройств имеют кабель длиной 6 футов / 2 метра, но его достаточно, чтобы установить розетки на столешнице от розетки, расположенной над плитой, например, для вентиляционного отверстия печи.

  • При установке в шкаф не устанавливайте его слишком близко к какой-либо несущей конструкции. Отодвигая устройство от краев не менее чем на 2 дюйма/5 см, вы гарантируете, что не повлияете на прочность корпуса.

  • Подумайте о том, как используется ваша кухня, вы же не хотите, чтобы на выпускное отверстие попадали брызги воды из раковины или чтобы пар попадал прямо над горелкой. Ваши розетки должны быть защищены GFCI, что гарантирует отсутствие проблем с безопасностью при этих проблемах, но если ваше устройство находится в плохом месте, оно будет неоднократно отключать ваш GFCI и вызывать неудобства.

  • Если ваша розетка уже полностью используется, вы можете установить сетевой адаптер, чтобы увеличить количество розеток. Вы будете использовать только одно или два устройства одновременно, поэтому вполне разумно разделить питание таким образом. Если ваша розетка имеет два круглых порта с винтом в центре, то я настоятельно рекомендую переходник для розетки, который привинчивается. Вы просто снимаете крышку и заменяете ее адаптером. К сожалению, я не видел, чтобы эта концепция применялась для декоративных розеток (прямоугольных торцевых розеток), которые, вероятно, у вас есть на кухне из-за требований GFCI.

  • Может показаться заманчивым установить это в заднюю стену, но проблема здесь в том, что внутри стены находятся деревянные стойки, возможно, изоляция и пароизоляция, а также, возможно, водопроводные и/или электрические линии. Риск повреждения этих систем и попытки их избежать выходят за рамки этого руководства. Кроме того, у вас не будет доступа к задней стороне, поэтому нет хорошей прокладки кабеля.

Отметьте разрез.
  • Если к вашему устройству прилагается бумажный шаблон для выреза, вы можете использовать его, чтобы отметить необходимый вырез и расположение монтажных отверстий. Если нет, просто используйте карандаш, чтобы обвести широкую поверхность устройства. Теперь переверните устройство, и вы увидите, что нужный вырез стал немного меньше. Вы можете оценить сумму для перемещения линии внутрь. Преимуществом является резка немного больше, чем это абсолютно необходимо, это упростит установку, а передняя лицевая панель закроет края. Просто убедитесь, что вы не вырезаете до внешних линий лицевой панели, иначе вы увидите край!

  • Отметьте большими крестиками ту часть, которая будет вырезана. Это всегда хорошая идея, поскольку она обеспечивает постоянное напоминание о том, какая часть является мусорной частью.

Сделайте разрез.
  • Если у вас есть осциллирующий инструмент или вы можете его одолжить, это отличный инструмент для работы. Практически все кухонные шкафы изготавливаются либо из МДФ (прессованных опилок), либо из фанеры. Резка с помощью осциллирующего инструмента займет всего пару минут. Если у вас нет доступа к нему, следующий лучший инструмент — лобзик. Если у вас его нет, не волнуйтесь, вы все равно можете легко установить его, но это потребует немного больше ручного труда. Вам понадобится небольшая ручная пила, чтобы делать разрезы. Я рекомендую мини-ножовку с лезвием, скажем, 18 зубьев на дюйм. Ножовка предназначена в первую очередь для резки металла, но здесь она отлично работает, потому что имеет такой маленький профиль. Вам нужно будет просверлить отверстие в противоположных углах области выреза, чтобы можно было вставить пилу. Если у вас есть сверло диаметром ½ дюйма, места должно быть достаточно. Если нет, вам нужно просверлить два отверстия рядом друг с другом, чтобы обеспечить достаточно места. Хотя сделать это немного сложно. Следите за тем, чтобы сверлить только в области выреза!

  • Лезвие мини-ножовки легко сгибается, поэтому будьте осторожны, делайте медленные пропилы с коротким ходом, близко к рукоятке, и это будет работать нормально. Вам придется вырезать куски за один раз, что обеспечивает все больше и больше зазора для получения необходимого окончательного профиля.

  • Следуйте пилой по линиям, пока не будет удалена вся область выреза.

Проверить посадку; отметить монтажные отверстия.
  • Вставьте выпускное отверстие в отверстие, убедившись, что оно полностью вошло в отверстие. Возможно, вы обнаружите, что вам нужно удалить немного больше материала из шкафа, если разрезы не были идеальными.

  • После правильной установки отметьте карандашом расположение монтажных отверстий.

Просверлите направляющие отверстия для крепежных винтов.
  • МДФ развалится на куски, если вы попытаетесь вставить шурупы прямо в него, или это возможно. Плохо. Фанера лучше, но сверление без пилота может вызвать некоторое вздутие, что будет означать, что ваше выходное устройство будет вынуждено иметь небольшой зазор; он не будет плотно прилегать к шкафу, как бы вы ни старались затянуть винты. Решение обеих этих проблем одинаково; просверлите пилотное отверстие для каждого винта.

  • Взгляните на свои крепежные винты и выберите сверло, которое немного меньше, чем основная часть вала винта (не снаружи резьбы). Вы будете удалять материал вместе с телом, проходя через него, так что только нити должны вонзиться в дерево, с чем он справится.

  • В этом случае вы, вероятно, можете просверлить всю стенку шкафа без каких-либо последствий, но если вы хотите получить точную необходимую глубину, то способ сделать это – поднести шуруп к сверлу и использовать кусок скотча нужной длины. Винт, скорее всего, имеет плоскую или овальную головку с конической головкой до винтовой части. Длину следует выбирать там, где головка соединяется с винтом, а не в верхней части головки винта. Сложите ленту поперек сверла и сверлите только на эту глубину.

Установите розетку.
Прокладка кабеля.
  • Включите розетку и определите лучший путь для кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
