Как установить дверной звонок: Правильное подключение дверного звонка в квартире

Содержание

Как подключить дверной звонок

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

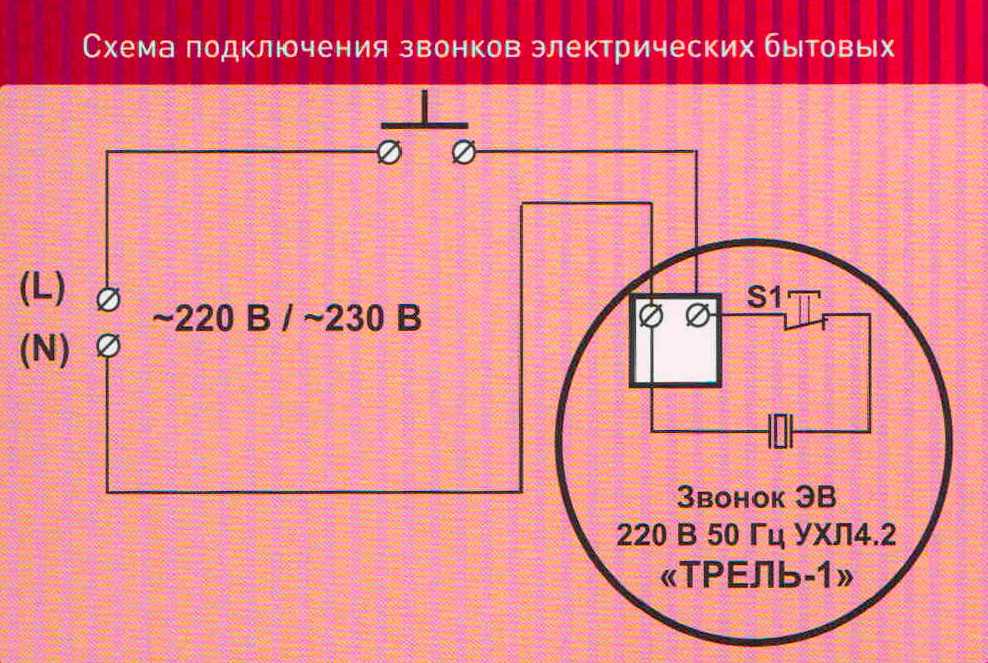

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».

Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка.

В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.

Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм – 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите.

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм – 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.

Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.

Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Установка дверного звонка в квартиру своими руками

Автор Селиверстов Роман На чтение 7 мин Просмотров 8к.

Опубликовано 08.12.2017

Сигнальное устройство, оповещающее о посетителях, один из элементов обслуживающих систем дома. Установка звонка в квартиру, его вид, степень сложности системы зависят от модели. Современный рынок предлагает большой выбор устройств с широким диапазоном функций. Если иметь представление, как устроен механизм, то обладая определенными навыками, можно произвести монтаж устройства своими руками.

Схема для подключения звонка в квартире

Содержание

Виды звонков, как определиться с выбором
Электромеханический звонок
Радиоуправляемые системы
Звонок с видеорегистратором
Анализ преимущества и недостатков систем
Электромеханические звонки
Беспроводные системы
Установка и монтаж
Подключение
Процесс подключения звонка
Беспроводные системы

Виды звонков, как определиться с выбором

Ранее потребители имели ограниченный выбор устройств, в основном он сводился к нескольким видам моделей, работающих от напряжения 220 вольт.

На данный момент производители предлагают современные радиоуправляемые беспроводные модели, которые можно установить без подсоединения к электросети.

Основные виды:

Электромеханический звонок, работающий от напряжения 220 В.
Беспроводные сигнальные радиоуправляемые системы, работающие от сети или батареек.
Звонок со встроенной видеокамерой. Он может быть подключен к стационарной системе электроснабжения либо к автономным источникам питания, аккумуляторам, батарейкам.
Так выглядит звонок со встроенной видеокамерой

Прежде чем решить, какую систему оповещения установить, необходимо ознакомиться с принципом их работы.

Электромеханический звонок

Представляет собой замкнутую электрическую схему с последовательным подключением звонка и кнопка. В тот момент, когда нажимают кнопку, происходит замыкание сети, срабатывает система оповещения.

Радиоуправляемые системы

Кнопка в этом случае служит передатчиком радиосигналов, а в звонок вмонтирован приемник, который реагирует на посланный сигнал, и приводит в действие механизм оповещения.

Подобные системы получают питание от батареек, аккумуляторов либо сети (вставляются в розетку).

Звонок с видеорегистратором

Беспроводные системы с видеокамерой, кроме радиосигнала, передают и видеосигнал (по технологии Wi-Fi). Параллельно с радиосигналом камера считывает изображение, передает его на принимающее устройство, которое выводит его на монитор. У несложных моделей в устройстве встроена карта памяти.

Комплект звонка с видеорегистратором

При ее подключении к компьютеру можно снять информацию, кто вас посещал в момент отсутствия. Представлен довольно широкий модельный ряд подобных устройств.

Анализ преимущества и недостатков систем

Электромеханические звонки

Та как электромеханическое устройство работает от сети, то в момент непредвиденного отключения электричества они перестают работать. Но преимущество в том, что у них нет ограничений по дальности действия. В зависимости от того, как далеко протянут провод, устанавливают звонок. Кнопка от устройства может находиться на довольно большом расстоянии от системы оповещения. Такие системы не нуждаются в замене элементов питания.

Комплект электромеханического звонка

Среди недостатков можно выделить сложный монтаж, в сравнении с беспроводными системами. Особенно в том случае, когда нет предварительно подготовленных выводов для подсоединения.

Беспроводные системы

У наиболее доступных беспроводных систем дальность радио и видеосигналов ограничена, в среднем в пределах 100-120 м. Но преимущество их в том, что они остаются в рабочем режиме, при отключении электропитания. Помехой для их работы могут стать разного рода препятствия, к примеру, бетонные стены. Батарейка может выйти из строя, поэтому лучше всегда иметь комплект в запасе.

Несомненным достоинством этих устройств является то, что они не нуждаются в прокладке трасс. Их легко установить в удобном месте на двухсторонний скотч, соответственно перенести. Не надо пробивать отверстия в стене и штробить ее. Обратите внимание, кнопки систем с камерой рекомендуют приобретать в металлическом кожухе, так как именно они чаще подвергаются разного рода актам бытового вандализму. Второй вариант защиты, устанавливать в подъездах, где есть охрана, консьерж.

Проводной и беспроводной звонок дополнительно комплектуются такими функциями:

С учетом всех этих моментов, определяются с выбором звонка для дома.

Установка и монтаж

Прежде чем приступить к установке дверного звонка в квартире необходимо определиться с местом монтажа на стене. Звонок располагают внутри квартиры, около входной двери сверху.

Он защищен пластиковым, эстетически привлекательным, коробом, поэтому он естественно впишется в интерьер. Кнопку монтируют возле входной двери, таким образом, чтобы до нее могли дотянуться дети (примерно 1,4-1,5 м от пола).

Провод к ней лучше провести от звонка по потолку, так он будет менее заметен. Для вывода провода в стене с помощью перфоратора проделывают сквозное отверстие.

Схема подключения дверного звонка

Необходимые инструменты для монтажа: набор отверток, в том числе с индикатором; плоскогубцы; пассатижи; дрель; кусачки. Комплект звонка: кнопка; электронно-механическое устройство; кабель от сечения, от 0,5 до 1,5 квадрата. Для установки обычного сигнального устройства хватает двужильного провода. Если дополнительно запитывается подсветка нужен 3, 4 жильный кабель.

Комплектация дверного звонка

Основной блок имеет внутри встроенные трансформаторы на понижение напряжении до разных величин, от 3-14 В, в зависимости от модели звонка.

Подключение

Основной блок оборудован с тыльной стороны панелью для крепления. В стене просверливают отверстия для дюбелей, вставляют в них основу, затем шурупами прикручивают звонок. Предварительно с него нужно снять верхний защитный кожух.

Процесс подключения звонка

Подготовительный этап:

Для начала надо установить кнопку звонка.
Ее прикручивают к стене.
Затем просверливают в стене отверстие, через которое выводят к кнопке провода.
От отверстия по стене прорезают кабель канал к месту установки кнопки.
Нарезают провод (с запасом), таким образом, чтобы его хватило на расстояние от распредкоробки к звонку, и от нее к кнопке.
Концы кабеля зачищают.

Монтаж электропроводки:

Определяют, используя индикатор, ноль, фазу (загорится индикатор).
Обесточивают помещение, чтобы обеспечить безопасность работ.
Две жилы провода подключают к звонку (ноль и фазу). Если есть в нем три клеммы, то одна из них предназначена для заземления. Оголенные концы провода накручивают на клемник и прижимают болтом.
Второй провод от распредкоробки выводят к звонку (через проделанное отверстие). Прикручивают подобным образом к клеммам кнопки звонка.

Объединяют всю схему.
Провод от звонка, одну жилу (ноль) соединяют с нулем в распредкоробке, вторую бросают на свободную обесточенную клемму.
Далее подсоединяют к коробке провод, идущий от звонка. Одну из жил (фаза) подключаем к фазе в коробке, вторая к обесточенной клемме, как ранее сбросили жилу (фазу) от звонка.
Схема подключения проводов звонка

Проверка работоспособности осуществляется путем подключения к сети. Если срабатывает звонок, означает, что схема собрана правильно. В большинстве случаев устанавливается одна кнопка звонка, но иногда необходимо две (вторая во внутреннем тамбуре с соседями). В этом случае монтаж выполняют по такой же схеме, только схема подключения кнопок производится параллельно. В видео показано как правильно подключать звонок в квартире.

<div id="yandex_rtb_1" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744136-3";} else{var rtbBlockID="R-A-744136-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Беспроводные системы

Такие устройства проще закрепить. При небольшом весе, устройство достаточно зафиксировать на двухсторонний скотч, чтобы оно крепко держалось.

Монтажом беспроводного звонка:

В кнопку вставляют батарейку и прикрепляют ее возле двери на двухсторонний скотч. Но для надежности лучше прикрепить механическим способом, прикрутить саморезами.
Затем вставляем аккумулятор в звонок, их может быть 2,3, в зависимости от модели. Звонок можно закрепить на стену при помощи скотча либо просто положить устройство на мебель (полочку в прихожей, шкаф). Все, звонок готов к работе.

Звонок, в котором есть выводы под разъем розетки, нужно все лишь подсоединить его к ней, а в кнопку звонка вставить батарейки. Суммируя информацию, можно сделать вывод, что наиболее удобными в плане монтажа представляются беспроводные системы. Но с точки зрения практичности, постоянного использования, оптимальной моделью считают электромеханические звонки с электронной платой и трансформатором. К этому выводу многих потребителей склоняет и их доступная стоимость.

Комплект беспроводного звонка для установки

В последнее время появились модели звонков, которые сочетают в себе ретро стиль и современные технологии. В качестве кнопки используется колокольчик либо система металлического рычага, издающего звук стука. Но начинка для передачи сигнала и оповещения современная. Это скорее эксклюзивные дизайнерские модели, рассчитанные на потребителей с достатком.

Инструкции по проводному, беспроводному и умному дверному звонку

Фото: istockphoto.com

С тех пор, как у нас появились двери, мы заново изобретали способы оповещения о приходе посетителя. Здоровенные железные молотки уступили место звонким колокольчикам, которые звенели при повороте ручки, а сегодня технологические достижения сделали дверные звонки более универсальными, чем когда-либо. Независимо от того, обновляете ли вы свою запись и хотите заменить старый дверной звонок более привлекательной моделью или хотите перейти на что-то «умное», мы подскажем вам, как выбрать, а также как установить дверной звонок, который прямо для вашего дома.

Прежде чем мы перейдем непосредственно к инструкциям по установке дверного звонка, имейте в виду, что сегодня существует три основных типа дверных звонков: проводные, беспроводные и с подключением к Интернету (которые подключаются к вашему домашнему маршрутизатору в проводном или проводном режиме). или беспроводные версии). Ниже вы найдете конкретные инструкции по установке дверного звонка для каждого из этих типов звонков.

Как установить проводной дверной звонок

Установка дверного звонка связана с низковольтным электричеством и относительно проста, если вы примете необходимые меры предосторожности, включая отключение питания перед началом работы.

Стандартный проводной дверной звонок состоит из трех компонентов: кнопки, звонка и трансформатора, которые можно приобрести вместе в наборах для дверного звонка или по отдельности. Проводные дверные звонки стоят от 25 до более 500 долларов за декоративные устройства звонка и функции интеллектуальных технологий.

ПРИНАДЛЕЖНОСТИ

Трансформатор дверного звонка (дополнительно)
Звонок дверного звонка
Кнопка дверного звонка
Мультиметр
Отвертка
Бесконтактный тестер

ШАГ 1: Определите, подключен ли ваш дом к дверному звонку.

Фото: istockphoto.com

Проводные дверные звонки обычно устанавливаются во время строительства дома, когда электрик может легко провести провода через недостроенные стены. Если дом не подключен к дверному звонку, самый простой способ действий — приобрести беспроводной дверной звонок.

Если в вашем доме никогда не было проводки для дверного звонка, и вы предпочитаете проводную модель, установка может быть дорогостоящей, поскольку новые провода необходимо протягивать через стены, а это трудоемкий процесс. Процесс включает в себя поиск ближайшей распределительной коробки, проводку в новом трансформаторе и прокладку новых проводов сбоку от двери — больше работы, чем действительно необходимо для дверного звонка.

Чтобы проверить, подключен ли в вашем доме провод для дверного звонка, отключите питание дома с помощью главного выключателя. Затем снимите дверной звонок и посмотрите, есть ли за ним провода.

ШАГ 2: Проверьте, работает ли трансформатор дверного звонка.

Трансформаторы представляют собой небольшие коробки, соединенные с электрической коробкой с набором маленьких тонких проводов, соединенных с ними. Эти устройства потребляют электричество 110 В или 120 В и преобразуют (или уменьшают) его до уровня 8 В, 16 В или 24 В, который требуется для дверного звонка. Обычно вы найдете трансформаторы в близлежащих шкафах, подвалах, подсобных помещениях и других труднодоступных местах.

Чтобы определить, работает ли трансформатор, проверьте его с помощью мультиметра. Установив мультиметр на VAC (переменное напряжение), поместите щупы на два винта, которые удерживают провода на месте. Если показания отсутствуют (8 В, 16 В или 24 В), трансформатор не годится. Хорошая новость заключается в том, что установка трансформатора дверного звонка не так уж сложна или опасна, если выключатель выключен.

ШАГ 3: Отключите питание звонка в распределительной коробке.

Проводной дверной звонок подключен к электрической системе дома, поэтому вам необходимо отключить питание звонка в распределительной коробке, прежде чем устанавливать новый. Трансформатор звонка снижает стандартное домашнее напряжение 120 В до менее чем 24 В, чтобы разместить низковольтные провода, которые подключаются как к блоку кнопок, так и к коробке звонка.

ШАГ 4: Снимите существующие компоненты дверного звонка.

С помощью отвертки снимите кнопку дверного звонка со стены и отсоедините провода от кнопки дверного звонка. Не обрезайте их, так как часто бывает очень мало проволоки для работы. Снимите крышку с дверного звонка (обычно они просто защелкиваются, но у некоторых могут быть винты) и отсоедините провода от звонка. Удалите крепежные винты, крепящие колокольчик к стене.

Если требуется замена трансформатора, снимите его. Начните с осторожного снятия крышки на электрической коробке, на которой установлен трансформатор. Используйте бесконтактный тестер, чтобы убедиться, что питание внутри коробки действительно отключено, несмотря на то, что вам может сказать трансформатор. Убедившись, что питание отключено, снимите гайки и провода, соединяющие трансформатор с электрической цепью.

ШАГ 5: Замените трансформатор дверного звонка (дополнительно).

Если трансформатор дверного звонка нуждается в замене, сейчас самое время. Сначала снимите существующий трансформатор дверного звонка с электрической крышки и повторно используйте вход и контргайку, чтобы установить новый трансформатор на место. При отключенном выключателе подключите новый трансформатор к электрической системе, скрутив провода вместе и закрутив их с помощью проволочных гаек. Наконец, подсоедините провода, идущие от звонка и кнопки, к трансформатору перед установкой крышки обратно на распределительную коробку.

Примечание. Проверьте упаковку звукового сигнала, чтобы определить, какое напряжение ему требуется — 8 В, 16 В или 24 В, — а затем следуйте электрической схеме трансформатора, чтобы правильно подключить провода. Это просто вопрос использования правильных двух из трех винтов, так что не пугайтесь. Кроме того, рекомендуется ненадолго снова включить выключатель и проверить новый трансформатор, прежде чем двигаться вперед, чтобы убедиться, что он работает и что напряжение соответствует норме. С помощью мультиметра проверьте напряжение.

ШАГ 6: Подсоедините провода к новой кнопке дверного звонка и звонка.

Фото: istockphoto.com

Установите новый звонок на стену и прикрепите провод, идущий от трансформатора, а также провод, идущий от трансформатора, к кнопке. Если есть несколько дверных звонков, обязательно расположите провода на клемме с маркировкой «спереди» или «сзади», в зависимости от ситуации. В противном случае просто подключите провод трансформатора к клемме трансформатора, а провод кнопки к другой клемме.

Закрепите новую кнопку дверного звонка на стене. Подсоедините провод, идущий от трансформатора, и провод, идущий от звонка, к кнопке дверного звонка. Расположение этих двух проводов не имеет значения, если вы подключаете их к каждой клемме.

ШАГ 7: Снова включите выключатель и проверьте дверной звонок.

Снова включите блок выключателя. Затем проверьте дверной звонок, чтобы убедиться, что звонок работает и его слышно.

Если дверной звонок не работает, он либо неправильно подключен, либо не получает нужного напряжения. Если дверной звонок звонит постоянно, даже когда кнопка не нажата, проблема либо в проводке, либо кнопка повреждена. Убедитесь, что к каждой клемме подходит только один провод. Теперь ваш дверной звонок должен быть готов к использованию.

Как установить беспроводной дверной звонок

Если в доме нет существующей проводки дверного звонка, использование беспроводной связи часто является лучшим вариантом. Беспроводной дверной звонок также является хорошим выбором для домовладельцев, которым нравится идея портативного звонка, который можно установить в любой комнате. Недорогие беспроводные устройства начинаются примерно с 15 долларов (базовая дверная кнопка и подключаемый модуль звонка) и могут стоить более 500 долларов за умные устройства. Эта установка очень проста, хотя удаление старого дверного звонка может потребовать некоторого опыта.

Поставки

Электрическая лента
Комплект беспроводной двери
Multimeter
отвертка
Неконтактный яич ).
Отключите электричество в распределительной коробке. Затем открутите два крепежных винта, удерживающих старую кнопку дверного звонка. К задней части кнопки дверного звонка подключены два низковольтных провода. Вам не нужно будет использовать их для установки беспроводного дверного звонка, поэтому вы можете либо обмотать оголенные концы старой проводки дверного звонка изолентой и заправить провода обратно в стену, либо накрутить пластиковые гайки на каждый из проводов.
Снимать старый трансформатор дверного звонка не обязательно, но если вы хотите это сделать, выполните следующие действия: Держите выключатель в выключенном положении. Осторожно откройте распределительную коробку, на которой установлен трансформатор, и отсоедините провода трансформатора от электрической цепи. Закройте провода в коробке гайками и установите на место крышку.
ШАГ 2: Определите, как далеко распространяется сигнал.
Беспроводные дверные звонки обычно подключаются к стандартным внутренним розеткам. Некоторые беспроводные дверные звонки поставляются с несколькими звонками, которые установщики могут размещать в разных комнатах. При покупке дверного звонка проверьте упаковку, чтобы определить максимальное расстояние беспроводного сигнала. В большинстве случаев, даже в очень больших домах, расстояния до дверного звонка должно быть более чем достаточно.
Однако для домов с длинными подъездными путями, воротами и другими удаленными местами, где может потребоваться установка дверного звонка, большее значение имеет расстояние, на которое доносится сигнал. Расстояние звонка обычно колеблется от 700 до 1200 футов, поэтому вы должны проверить это значение, прежде чем покупать беспроводной дверной звонок для большой собственности, чтобы убедиться, что дверной звонок будет работать правильно.
ШАГ 2: Прикрепите пластину дверного звонка к кожуху передней двери.
Фото: ring.com
Беспроводные дверные звонки не крепятся к стене, как проводные дверные звонки. Большинство беспроводных моделей поставляются с монтажными пластинами, поэтому аккумулятор дверного звонка можно легко снять и зарядить. Монтажная пластина дверного звонка обычно устанавливается на той же стороне двери, что и ручка.
Если к дверному звонку прилагается шаблон, используйте шаблон, чтобы отметить места для винтов на корпусе. Если это не так, удерживайте монтажную пластину на месте и карандашом отметьте расположение винтов на корпусе дверцы. С помощью дрели с небольшим сверлом просверлите небольшие направляющие отверстия для шурупов. Закрепите пластину дверного звонка на стене с помощью винтов, входящих в комплект.
Убедитесь, что в дверном звонке есть свежие батарейки, и вставьте его на место.
ШАГ 3: Подключите приемник звукового сигнала и проверьте систему.
После того, как кнопка дверного звонка установлена, все, что осталось, — это подключить коробку звонка к электрической розетке и проверить систему. Часто имеет смысл установить коробку звонка в центральной части дома, например, в прихожей, гостиной или кухне. Подключите его к розетке в каждом из этих мест и попросите кого-нибудь нажать кнопку дверного звонка, чтобы проверить, насколько слышно его в каждой комнате. Держите коробку с звонком в комнате, где ее наиболее комфортно слышно.
Как установить умный дверной звонок
Дверной звонок с поддержкой WiFi подключается к домашнему беспроводному маршрутизатору и позволяет пользователям контролировать посетителей со своего смартфона или ПК. Варианты включают камеры с ночным видением или без него, возможности внутренней связи и датчики движения, которые отправляют предупреждение на смартфон пользователя, когда кто-то приближается к двери. Умные дверные звонки стоят от 150 долларов и могут стоить более 1000 долларов в зависимости от выбранных дополнительных функций.
ШАГ 1: Установите монтажную пластину и подключите провода.
Фото: istockphoto.com
Умные дверные звонки могут быть установлены с использованием проводного метода (который поддерживает заряд аккумуляторов) или беспроводного метода (который требует более частой зарядки аккумуляторов, но обеспечивает максимальную гибкость при установке). Обе установки относительно просты, то есть установка проводного дверного звонка проста, если провода уже установлены.
Чтобы установить монтажную пластину умного дверного звонка, удерживайте монтажную пластину над проводами, отметьте отверстия для винтов на корпусе или стене, а затем снимите пластину. (Вы устанавливаете беспроводной интеллектуальный дверной звонок, конечно, вы не ограничены проводами и можете разместить монтажную пластину где угодно.) Используйте дрель с небольшим сверлом, чтобы просверлить направляющие отверстия для винтов. Закрепите пластину на стене с помощью винтов, которые входят в комплект дверного звонка. При проводной установке подключите провода к клеммам в соответствии с инструкциями производителя.
ШАГ 2: Синхронизируйте умный дверной звонок с вашим Wi-Fi и приложением производителя.
Синхронизируйте кнопочный блок с домашним Wi-Fi-маршрутизатором и со смартфоном. Этот процесс зависит от производителя и, вероятно, потребует загрузки и установки приложения на ваш телефон, которое позволит вам удаленно контролировать и контролировать функции дверного звонка. Сделайте это, и вы сможете контролировать свой дверной звонок из любого места.
Заключительные мысли
Фото: istockphoto.com
Научиться устанавливать любой дверной звонок не так уж сложно. Хотя между проводными, беспроводными и умными дверными звонками есть нюансы, процесс установки довольно прост. Приведенное выше руководство помогает среднему мастеру-сделателю разобраться со всеми типами дверных звонков и методами их установки, и, если следовать им шаг за шагом, у них не должно возникнуть проблем с ремонтом или изучением того, как подключить дверной звонок. Самое главное, что нужно помнить, это выключать автоматический выключатель перед выполнением любых электромонтажных работ.
Часто задаваемые вопросы
Мы рассмотрели много информации об установке дверного звонка, но у домашних мастеров могут остаться некоторые нерешенные вопросы. Ниже приведены ответы на некоторые из наиболее часто задаваемых вопросов о том, как заменить дверной звонок.
В. Как работает дверной звонок?
Дверной звонок — это просто электрическая цепь или петля. Кнопка дверного звонка разрывает петлю. Когда кнопка дверного звонка нажата, цепь замыкается, и электрический заряд отправляется на звонок, активируя звонок.
В. Сколько электрик берет за установку дверного звонка?
Оценки варьируются в зависимости от региона и объема работ, но домовладельцы могут рассчитывать заплатить от 100 до 450 долларов за установку дверного звонка.
В. Обычно дверные звонки подключаются к автоматическим выключателям?
Проводные дверные звонки всегда подключаются к выключателю, но не напрямую. Они подключены к трансформатору, а этот трансформатор подключен к электрической цепи, которой управляет панель выключателя.
В. Где трансформатор моего дверного звонка?
Есть несколько мест, где можно найти трансформатор дверного звонка. Во-первых, проверьте все шкафы возле входной двери. Также загляните в подвал возле панели выключателя или возле входной двери. Другие места, на которые стоит обратить внимание, включают подсобные помещения и рядом с проводными системами сигнализации.
В. Все ли проводные дверные звонки нуждаются в трансформаторе?
Да. Проводные дверные звонки предназначены для использования меньшего напряжения, чем типичный домашний ток. Это позволяет им использовать более тонкие провода и освобождает их от определенных строительных норм и правил.
Нужна помощь?
Получите бесплатную оценку проекта без каких-либо обязательств от квалифицированных специалистов рядом с вами.
Найти профессионалов сейчас
+
Как установить дверной звонок
К
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 24.03.23
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Кевин Норрис
Обзор проекта
Дверной звонок вашего дома является официальным приветствием для всех, кто останавливается у вашего дома. Итак, если вы хотите, чтобы дверной звонок был максимально надежным и надежным, проводной дверной звонок (в отличие от беспроводного дверного звонка) — хороший выбор.
Проводные дверные звонки никогда не нуждаются в замене батареек. Поскольку они используют домашнее электричество 120 В, пониженное до 16 В рабочего тока через трансформатор, они могут подавать сильный ток на куранты для легко слышимого звонка. Кроме того, если вам нужен дверной звонок с подсветкой, который хорошо видно даже в темноте, эта функция доступна для проводных дверных звонков.
Проводной дверной звонок — идеальное и постоянное дополнение к дому.
Прежде чем начать
Если вы заменяете проводной дверной звонок, оставьте существующий провод на месте, когда вы снимаете кнопку. Во многих случаях проволока должна быть в хорошем состоянии для повторного использования. Что еще более важно, повторное использование провода дверного звонка избавляет от необходимости протягивать новый провод через стены.
Приобретите четыре основных компонента проводного дверного звонка по отдельности — кнопку, провод, трансформатор и основание — или купите комплект, включающий все необходимое. Обратите внимание, что одним из преимуществ покупки комплекта проводного дверного звонка является то, что вы можете быть уверены, что все материалы совместимы.
Как работают проводные дверные звонки
Основные элементы проводной системы дверного звонка работают совместно, и этот процесс начинается, когда посетитель нажимает кнопку дверного звонка.
Кнопка дверного звонка
Кнопка проводного дверного звонка расположена слева или справа от входной двери.
За кнопкой дверного звонка есть дырка. Две отдельные жилы провода дверного звонка проходят через отверстие и крепятся к задней части кнопки дверного звонка на двух клеммах. Один провод ведет к трансформатору дверного звонка, а другой провод ведет к базе дверного звонка (звонки).
Провод дверного звонка
Провод дверного звонка или провод звонка представляет собой тонкий медный провод с покрытием 20/2. Он состоит из двух прядей, часто одна прядь покрыта белым пластиком, а другая прядь покрыта красным пластиком. Для этого проекта нити разделены на отдельные нити.
Трансформатор дверного звонка
Трансформатор дверного звонка представляет собой полупроводниковое электрическое устройство, которое крепится к боковой стороне электрической коробки.
Трансформатор преобразует более высокий входной ток 120 В в дом с более низким выходным напряжением 16 В, который может использоваться системой дверного звонка. Система дверного звонка не может напрямую использовать бытовой ток 120 В; его необходимо уменьшить или понизить до более низкого напряжения.
Две электрические клеммы расположены на задней части трансформатора. Один провод дверного звонка от кнопки дверного звонка ведет к трансформатору. Отдельный провод ведет от трансформатора к базе дверного звонка.
Основание дверного звонка или звонок
Основание дверного звонка содержит куранты. На задней панели три клеммы, часто в таком порядке:
- ЗАДНИЙ : ЗАДНИЙ относится к звонку задней двери. Этот терминал ведет к дополнительному второму дверному звонку в задней части дома. Поскольку этот проект касается подключения только входного дверного звонка, игнорируйте этот терминал. Он не будет использоваться.
- TRANS : TRANS означает «преобразователь». Одножильный провод звонка ведет от этой клеммы к трансформатору дверного звонка.
- ПЕРЕДНЯЯ : ПЕРЕДНЯЯ относится к дверному звонку. Одножильный провод звонка ведет от этой клеммы к одной из клемм на задней стороне кнопки дверного звонка.
Электрическая коробка
Электрическая коробка представляет собой металлическую закрытую коробку, в которую входит электрический кабель на 120 В. Коробка может быть предназначена исключительно для питания трансформатора дверного звонка, или от нее может быть другое устройство, такое как розетка (хотя эти другие устройства должны быть установлены в отдельных коробках).
Коробка должна иметь доступные выбивные отверстия, которые можно открыть, чтобы можно было прикрепить трансформатор.
Вопросы безопасности
Соблюдайте осторожность при подключении трансформатора к распределительной коробке, так как в этой коробке протекает бытовой ток, достаточный для получения травмы или смерти. Работайте с электрической коробкой только при отключенном автоматическом выключателе коробки. Используйте бесконтактный тестер напряжения, чтобы убедиться, что питание отключено, прежде чем приступать к работе с электрическими проводами.
Оборудование/инструменты
- Аккумуляторная дрель
- Сверла и драйверы
- плоская отвертка
- Крестовая отвертка
- Инструмент для зачистки проводов
- Плоскогубцы
- Тестер напряжения
Материалы
- Кнопка дверного звонка
- 50-футовый медный провод с покрытием 20/2
- Трансформатор дверного звонка
- Основание дверного звонка (звонки)
- Пластиковые соединители проводов
Ель / Кевин Норрис
1. Макет плана
  - Дверной звонок : Установите дверной звонок рядом с входной дверью. Кнопка должна быть от 42 до 56 дюймов в высоту.
  - Трансформатор : Установите трансформатор напротив имеющейся электрической коробки. Часто трансформаторы дверного звонка располагаются возле электрощита обслуживания.
  - Основание дверного звонка : Установите основание дверного звонка в центральном месте, где звонки будут слышны во всех частях дома. Основание будет накладным.
  Ель / Кевин Норрис
2. Установить трансформатор
  При отключенном на сервисном щитке электричестве выбить одну из защитных крышек из отверстия сбоку электрощитка.
  Прикрепите трансформатор к этому отверстию, вставив сначала три провода, а затем резьбовую часть трансформатора. Поверните контргайку внутри электрической коробки, чтобы закрепить трансформатор в коробке.
  Наконечник
  Удалите заглушку в металлической электрической коробке, сильно постукивая по ней отверткой, пока она не ослабнет. Когда одна сторона заглушки свободна, поверните ее несколько раз вручную или плоскогубцами, чтобы полностью отделить остальную часть заглушки.
  Ель / Кевин Норрис
3. Проводной трансформатор к электрической коробке
  Прикрепите три провода трансформатора к трем проводам 12-го или 14-го калибра, которые уже находятся в коробке. Присоедините белый провод к белому проводу; черный провод к черному проводу; и зеленый провод к зеленому или оголенному медному проводу. Скрутите провода по часовой стрелке и закройте их пластиковыми соединителями.
  Привинтите лицевую панель или устройство с крышкой обратно к распределительной коробке.
  Ель / Кевин Норрис
4. Прикрепите провод основания дверного звонка к трансформатору
  Прикрутите одну жилу провода звонка к любой из двух клемм на задней панели трансформатора.
  Ель / Кевин Норрис
5. Прокладка провода от трансформатора к основанию дверного звонка
  Установите основание и протяните один провод звонка от трансформатора к основанию дверного звонка.
  Ель / Кевин Норрис
6. Прикрепите провод трансформатора к основанию дверного звонка
  Подсоедините провод от трансформатора к клемме TRANS на задней части основания дверного звонка.
  Ель / Кевин Норрис
7. Провод трансформатора к кнопке дверного звонка
  Прикрепите второй провод к задней части трансформатора на его оставшейся клемме. Подведите этот провод к кнопке дверного звонка.
  Ель / Кевин Норрис
8. Прикрепите провод трансформатора к кнопке дверного звонка
  Подсоедините провод от трансформатора к любой из двух клемм на задней части кнопки дверного звонка.
  Ель / Кевин Норрис
9. Проложите провод от основания дверного звонка к кнопке дверного звонка
  Подсоедините одну жилу провода звонка на задней части основания дверного звонка к ПЕРЕДНЕМУ разъему. Выловите эту нить к дверному звонку.
  Ель / Кевин Норрис
10. Прикрепите провод основания дверного звонка к кнопке дверного звонка
  Подведите провод основания дверного звонка к месту дверного звонка. Прикрепите его к оставшейся клемме на задней части дверного звонка.
  Присоединив оба провода к задней части основания, закрепите основание на стене. Прикрепите декоративное лицо, защелкнув его на место.
  Ель / Кевин Норрис
11. Крепление кнопки дверного звонка
  С помощью беспроводной дрели сначала просверлите два направляющих отверстия для кнопки дверного звонка. Затем поверните два прилагаемых винта по часовой стрелке, чтобы прикрепить кнопку к дверной раме.
  Ель / Кевин Норрис
Сводка схемы проводки дверного звонка
До Трансформатор, любой вывод Кнопка дверного звонка, любой контакт Трансформатор, любая клемма Основание, клемма TRANS База, ПЕРЕДНЯЯ клемма Кнопка дверного звонка, любой контакт Основание, ЗАДНЯЯ клемма Не использовать. Неприменимо для установки только перед входной дверью Для каждого соединения используется один одножильный провод 20-го калибра (или как указано на вашем трансформаторе)
Поиск и устранение неисправностей: проводной дверной звонок не звучит
Проверьте кнопку дверного звонка
Проблема может быть в самой кнопке. Нажатие кнопки может привести к неправильному замыканию электрической цепи. Снимите кнопку дверного звонка. Отсоедините провода от кнопки.
Удерживая участок провода с покрытием, соедините оголенные концы вместе. Если звонит дверной звонок, виновата кнопка. Замените кнопку на новую.
Проверить основание дверного звонка
Снимите крышку с основания. Убедитесь, что провода подключены к клеммам и надежно закреплены. С помощью мультиметра определите, проходит ли электричество по проводам.
В качестве альтернативы отсоедините провод TRANS и прикоснитесь им к разъему FRONT, пока помощник нажимает кнопку дверного звонка. Держите только участки проволоки с покрытием. Вы должны увидеть небольшую искру, если электричество проходит правильно.
Когда следует звонить специалисту
Прикрепить трансформатор дверного звонка к существующей электрической коробке и подключить его может большинство домашних мастеров, обладающих базовыми навыками работы с электричеством. Однако, поскольку в коробке содержится полный бытовой ток, вы можете чувствовать себя более комфортно, наняв квалифицированного лицензированного электрика для выполнения этого подключения.
