расшифровка букв, цифр, смешанных значений
Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.
Таблица маркировки конденсаторов
| Код | Пикофарады, (пф, pf) | Нанофарады, (нф, nf) | Микрофарады, (мкф, µf) |
| 109 | 1.0 | 0.001 | 0.000001 |
| 159 | 1.5 | 0.0015 | 0.000001 |
| 229 | 2.2 | 0.0022 | 0.000001 |
| 339 | 3.3 | 0.0033 | 0.000001 |
| 479 | 4.7 | 0.0047 | 0. 000001 |
| 689 | 6.8 | 0.0068 | 0.000001 |
| 100* | 10 | 0.01 | 0.00001 |
| 150 | 15 | 0.015 | 0.000015 |
| 22 | 0.022 | 0.000022 | |
| 330 | 33 | 0.033 | 0.000033 |
| 470 | 47 | 0.047 | 0.000047 |
| 680 | 68 | 0.068 | 0.000068 |
| 101 | 100 | 0.1 | 0.0001 |
| 151 | 150 | 0.15 | 0.00015 |
| 221 | 220 | 0.22 | 0.00022 |
| 331 | 330 | 0. 33 |
0.00033 |
| 471 | 470 | 0.47 | 0.00047 |
| 681 | 680 | 0.68 | 0.00068 |
| 102 | 1000 | 1.0 | 0.001 |
| 152 | 1500 | 1.5 | 0.0015 |
| 222 | 2200 | 2.2 | 0.0022 |
| 332 | 3300 | 3.3 | 0.0033 |
| 472 | 4700 | 4.7 | 0.0047 |
| 682 | 6800 | 6.8 | 0.0068 |
| 103 | 10000 | 10 | 0.01 |
| 153 | 15000 | 15 | 0.015 |
| 223 | 22000 | 22 | 0. |
| 333 | 33000 | 33 | 0.033 |
| 473 | 47000 | 47 | 0.047 |
| 683 | 68000 | 68 | 0.008 |
| 104 | 100000 | 100 | 0.1 |
| 154 | 150000 | 150 | 0.15 |
| 224 | 220000 | 220 | 0.22 |
| 334 | 330000 | 330 | 0.33 |
| 474 | 470000 | 470 | 0.47 |
| 684 | 680000 | 680 | 0.68 |
| 105 | 1000000 | 1000 | 1.0 |
Маркировка твердотельных конденсаторов
По международному стандарту – начинают читать с единиц измерения.
Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.
Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).
Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.
Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.
Далее, определием полярность устройства: положительную и же отрицательную.
Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.
Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот – полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.
Маркировка конденсаторов: расшифровка
Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера – маркировка осуществляется согласно стандарту EIA.
Цифры: обозначение
Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля – это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.
Буквы: их обозначение
Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами.
Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p – то оно тоже выполняют роль запятой в той же самой дроби.
Керамические конденсаторы: маркировка
Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.
Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С – то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы – это процент допустимых отклонений.
Смешанная маркировка из цифр и букв
Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ – это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру.
Третий символ – это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.
Остальные маркировки
Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт – единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.
Маркировка конденсаторов.
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.
Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).
Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.
На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.
Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся
Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

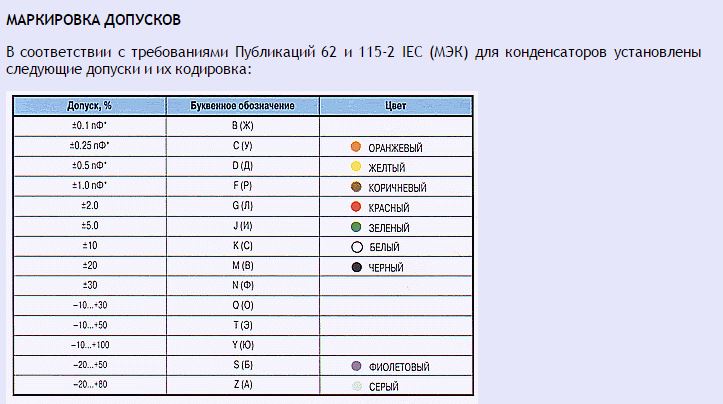

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью.
В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K.
Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
| Допуск в % | Буквенное обозначение | |
| лат. | рус. | |
| ± 0,05p | A | |
| ± 0,1p | B | Ж |
| ± 0,25p | C | У |
| ± 0,5p | D | Д |
| ± 1,0 | F | Р |
| ± 2,0 | G | Л |
| ± 2,5 | H | |
| ± 5,0 | J | И |
| ± 10 | K | С |
| ± 15 | L | |
| ± 20 | M | В |
| ± 30 | N | Ф |
-0. ..+100 | P | |
| -10…+30 | Q | |
| ± 22 | S | |
| -0…+50 | T | |
| -0…+75 | U | Э |
| -10…+100 | W | Ю |
| -20…+5 | Y | Б |
| -20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя.
Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
| Номинальное рабочее напряжение, B | Буквенный код |
| 1,0 | I |
| 1,6 | R |
| 2,5 | M |
| 3,2 | A |
| 4,0 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | S |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 350 | T |
| 400 | Y |
| 450 | U |
| 500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
Что такое ESR?
Как измерить сопротивление цифровым мультиметром?
Трансформатор и его типы.
Коды и маркировка конденсаторов
» Примечания по электронике
Конденсаторыимеют большое количество маркировок и кодов, указывающих на их номинал, допуски и другие важные параметры.
Учебное пособие по конденсаторам Включает:
Использование конденсаторов
Типы конденсаторов
Электролитический конденсатор
Керамический конденсатор
Танталовый конденсатор
Пленочные конденсаторы
Серебряный слюдяной конденсатор
Суперконденсатор
Конденсаторы для поверхностного монтажа
Технические характеристики и параметры
Как купить конденсаторы – советы и подсказки
Коды и маркировка конденсаторов
Таблица преобразования
Конденсаторы имеют различные коды маркировки.
Эти маркировки и коды указывают на различные свойства конденсаторов, и важно понимать их, чтобы выбрать требуемый тип.
Сегодня большинство конденсаторов маркируются буквенно-цифровыми кодами, но можно увидеть более старые конденсаторы с цветовыми кодами. Эти цветовые коды конденсаторов менее распространены, чем в предыдущие годы, но некоторые из них все еще можно увидеть.
Разные типы конденсаторов имеют разные коды маркировки и схемыКоды маркировки конденсаторов различаются по своему формату в зависимости от того, является ли компонент устройством поверхностного монтажа или устройством с выводами, а также в зависимости от диэлектрика конденсатора.
Размер также играет важную роль в определении того, как маркируется конденсатор — для небольших компонентов должны использоваться сокращенные системы кодирования, тогда как для более крупных конденсаторов, таких как алюминиевые электролитические разновидности, соответствующие параметры могут быть указаны на корпусе полностью.
На самом деле размер конденсаторов для поверхностного монтажа часто означает, что на них нет маркировки стоимости – во время производства катушки различных используемых электронных компонентов маркируются, а отдельные устройства – нет. Практически все свинцовые конденсаторы имеют маркировку.
Коды маркировки конденсаторов: основные сведения
Конденсаторы маркируются разными способами. Существует ряд основных систем маркировки, которые используются, и разные типы конденсаторов, и разные производители используют их по мере необходимости и лучше всего подходят для конкретного продукта.
Примечание: : в некоторых случаях аббревиатура MFD используется для обозначения мкФ, а не мегафарад.
Маркировка различных электронных компонентов, в данном случае конденсаторов, значительно упрощает обслуживание и ремонт. Тем не менее, надежность современных электронных печатных плат и оборудования в наши дни, наряду с их сложностью, часто означает, что ремонт часто выполняется только производителем, а используются сменные платы или узлы.
Однако многие электронные компоненты по-прежнему имеют маркировку, и это также может помочь в процессе проектирования электроники.
Некоторые системы маркировки электронных компонентов и, в частности, конденсаторов были стандартизированы EIA (Альянсом электронной промышленности) и обеспечивают унификацию во всей отрасли.
Некоторые из основных схем кодирования для различных параметров приведены ниже:
- Некодированная маркировка: Наиболее очевидный способ маркировки параметров конденсатора — нанести их непосредственно на корпус или герметизацию. Этот метод лучше всего подходит для больших конденсаторов, где достаточно места для маркировки.
- Сокращенные коды маркировки конденсаторов: Конденсаторы меньшего размера могут иметь место только для нескольких цифр, напечатанных как код номинала. Этот код маркировки конденсатора использует три символа. Он имеет много общего с системой числового кода, принятой для некоторых резисторов для поверхностного монтажа. Первые две цифры относятся к значащим цифрам емкости конденсатора, а третья действует как множитель. Емкость конденсатора указывается в пикофарадах для керамических, пленочных и танталовых конденсаторов, а для алюминиевых электролитических — в микрофарадах.
Для небольших значений буква R используется для обозначения десятичной точки, например. 0R5 — 0,5, 1R0 — 1,0, 2R2 — 2,2 и т. д.Множитель, используемый в коде маркировки конденсаторов EIA Третья фигурка Множитель 0 1 1 10 2 100 3 1000 4 10 000 5 100 000 6 1 000 000 Эта схема широко используется с конденсаторами для поверхностного монтажа, где пространство очень ограничено.
- Цветовой код: На некоторых старых конденсаторах используется форма цветового кода. Этот тип маркировки конденсаторов в наши дни используется реже, но его можно увидеть на некоторых старых конденсаторах.
- Коды допуска: Некоторые конденсаторы имеют код допуска. Используемый код на самом деле такой же, как и для резисторов, поскольку он использует схему EIA:
Код маркировки конденсаторов с допуском EIA Буквенный код Допуск З +80%, -20% — используется с электролитическими конденсаторами, где основное значение имеет минимальное значение. М ±20% К ±10% Дж ±5% Г ±2% Ф ±1% Д ±0,5% С ±0,25% Б ±0,1% - Коды рабочего напряжения конденсатора: Рабочее напряжение конденсатора очень важно, поэтому этот параметр часто указывается на конденсаторах, особенно в ситуациях, когда есть место для буквенно-цифрового кодирования. Во многих случаях, когда конденсатор небольшой, кодирование напряжения не предусмотрено, и необходимо соблюдать осторожность при использовании конденсатора, не зная его рабочего напряжения. Код маркировки снова использует схему EIA:
Коды напряжения конденсатора EIA 0G = 4,0 В постоянного тока 1 Дж = 63 В постоянного тока 2D = 200 В постоянного тока * 0L = 5,5 В постоянного тока 0k = 80 В постоянного тока 2P = 220 В постоянного тока 0 Дж = 6,3 В постоянного тока * 2 А = 100 В постоянного тока * 2E = 250 В постоянного тока * 1 А = 10 В постоянного тока * 2Q = 110 В постоянного тока 2F = 315 В постоянного тока 1C = 16 В постоянного тока * 2В = 125 В постоянного тока 2 В = 350 В постоянного тока 1E = 25 В постоянного тока * 2C = 160 В постоянного тока 2G + 400 В постоянного тока * 1H = 50 В постоянного тока * 2Z = 180 В постоянного тока 2 Вт = 240 В постоянного тока * Эти коды являются предпочтительными значениями На некоторых электролитических и танталовых конденсаторах поверхностного монтажа используется односимвольный код.
Это занимает гораздо меньше места и имеет много общего с системой ОВОС.Электролитические конденсаторы SMD Коды напряжения Письмо Напряжение и 2,5 Г 4 Дж 6,3 А 10 С 16 Д 20 Е 25 В 35 Н 50
Первые две цифры относятся к значащим цифрам емкости конденсатора, а третья действует как множитель. Емкость конденсатора указывается в пикофарадах для керамических, пленочных и танталовых конденсаторов, а для алюминиевых электролитических — в микрофарадах.
Во многих случаях, когда конденсатор небольшой, кодирование напряжения не предусмотрено, и необходимо соблюдать осторожность при использовании конденсатора, не зная его рабочего напряжения. Код маркировки снова использует схему EIA:
Это занимает гораздо меньше места и имеет много общего с системой ОВОС.Коды температурных коэффициентов
Часто необходимо маркировать конденсатор маркировкой или кодом, указывающим температурный коэффициент конденсатора. Эти коды конденсаторов стандартизированы EIA, но также могут широко использоваться некоторые другие общепринятые отраслевые коды.
Эти коды обычно используются для керамических и других конденсаторов пленочного типа, где температурный коэффициент может иметь большее значение в конструкции электронной схемы.
Температурный коэффициент выражается в частях на миллион на градус C; частей на миллион/°C.
| Обычная маркировка температурного коэффициента | ||
|---|---|---|
| ОВОС | Промышленность | Температурный коэффициент (млн/°C) |
| Ц0Г | НП0 | 0 |
| С1Г | Н033 | -33 |
| У1Г | Н075 | -75 |
| П2Г | Н150 | -150 |
| S2H | Н330 | -330 |
| У2Ж | Н750 | -750 |
| П3К | Н1500 | -1500 |
Маркировка полярности конденсатора
Одной из важных маркировок поляризованных конденсаторов является полярность. Необходимо проявлять особую осторожность, чтобы обеспечить соблюдение маркировки полярности при вставке этих конденсаторов в цепи, иначе это может привести к повреждению компонента и, что более важно, остальной части печатной платы.
Поляризованные конденсаторы фактически означают алюминиевые электролитические и танталовые конденсаторы, поскольку они являются широко используемыми формами поляризованных конденсаторов.
Многие современные конденсаторы маркируются фактическими знаками + и -, что позволяет легко определить полярность конденсатора.
Другим форматом маркировки полярности электролитических конденсаторов является использование полосы на компоненте. На электролитическом конденсаторе полоса указывает на отрицательный вывод .
Маркировка на электролитическом конденсаторе – полоса указывает отрицательное соединениеВ этом случае на маркировочной полосе также имеется знак минус для усиления сообщения.
Если конденсатор осевого исполнения с выводами на обоих концах упаковки, полоса маркировки полярности может сопровождаться стрелкой, указывающей на отрицательный вывод.
Для танталовых конденсаторов с выводами полярность указывает на положительный вывод. Рядом с положительным выводом ставится знак «+».
Когда новый, можно использовать дополнительную полярность, потому что видно, что положительный провод длиннее отрицательного.
Маркировка различных типов конденсаторов
Многие более крупные конденсаторы, такие как электролитические конденсаторы, дисковые керамические и многие пленочные конденсаторы, достаточно велики, чтобы их маркировка была напечатана на корпусе.
На более крупных конденсаторах достаточно места для обозначения значения, допуска, рабочего напряжения и часто других данных, таких как напряжение пульсаций.
Существует ряд незначительных различий в кодах и маркировках конденсаторов, используемых для различных типов конденсаторов с выводами:
- Маркировка электролитического конденсатора: Многие конденсаторы с выводами довольно большие, хотя некоторые из них меньше. Таким образом, часто можно указать полное значение и детали в несокращенном формате. Однако многие электролитические конденсаторы меньшего размера должны иметь кодовую маркировку, поскольку для них недостаточно места.
Типичная маркировка может соответствовать формату 22 мкФ 50 В. Значение и рабочее напряжение очевидны. Полярность отмечена полосой, обозначающей отрицательную клемму.
- Маркировка танталового конденсатора с выводами: Значения свинцовых танталовых конденсаторов обычно указываются в микрофарадах, мкФ.
Обычно маркировка конденсатора может давать такие цифры, как 22 и 6В. Это указывает на конденсатор емкостью 22 мкФ с максимальным напряжением 6 В.
- Маркировка керамических конденсаторов: Керамические конденсаторы обычно меньше по размеру, чем такие типы, как электролитические конденсаторы, поэтому маркировка должна быть более лаконичной. Можно использовать самые разные схемы. Часто значение может быть указано в пикофарадах. Иногда можно увидеть такие цифры, как 10 н, что указывает на конденсатор 10 нФ. Точно так же n51 указывает на конденсатор емкостью 0,51 нФ или 510 пФ и т. д. .
- Коды керамических конденсаторов для поверхностного монтажа: Конденсаторы для поверхностного монтажа часто бывают очень маленькими и не имеют места для маркировки. Во время производства конденсаторы загружаются в машину для захвата и установки, и нет необходимости в какой-либо маркировке.
- Маркировка танталовых конденсаторов SMD: Самая простая система маркировки для танталовых конденсаторов SMD — это прямое указание номинала.
Маркировка танталовых конденсаторов SMD
Также обратите внимание на полосу, обозначающую соединение +ve. В тех случаях, когда есть место для маркировки или кода, часто используется простой трехзначный формат, подобный показанному ниже, особенно для конденсаторов, таких как керамические форматы. Для примера кода конденсатора, показанного на диаграмме, две цифры 47 обозначают значащие цифры, а цифра 5 указывает множитель 5, т. е. 100 000, т. е. 4,7 мкФ.Маркировка танталовых конденсаторов SMD В некоторых случаях единственной маркировкой на конденсаторе может быть полоса на одном конце, указывающая полярность. Это особенно важно, потому что необходимо иметь возможность проверить полярность и иметь маркировку для определения полярности конденсатора.
Особенно важно иметь маркировку полярности конденсаторов, поскольку обратное смещение танталовых конденсаторов приводит к их разрушению.
Во время производства конденсаторы загружаются в машину для захвата и установки, и нет необходимости в какой-либо маркировке.
Особенно важно иметь маркировку полярности конденсаторов, поскольку обратное смещение танталовых конденсаторов приводит к их разрушению.В целом очень легко определить, что означают различные коды конденсаторов и схемы маркировки. Хотя кажется, что существует множество различных схем кодирования, они обычно очень очевидны, и если нет, то их значение вскоре раскрывается при обращении к руководству по кодированию.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню “Компоненты”. . .
Компоненты электроники: как считывать значения емкости на конденсаторе
Авторы: Дуг Лоу и
Обновлено: 26 марта 2016 г.
компоненты электроники печатают емкость непосредственно на конденсаторе вместе с другой информацией, такой как рабочее напряжение и, возможно, допуск. Однако в маленьких конденсаторах для всего этого места недостаточно. Многие производители конденсаторов используют сокращенное обозначение для обозначения емкости на малых конденсаторах.
Если у вас есть конденсатор, на котором напечатано не что иное, как трехзначное число, третья цифра представляет собой количество нулей, которое нужно добавить к концу первых двух цифр. Полученное число и есть емкость в пФ. Например, 101 представляет 100 пФ: цифры 10, за которыми следует один дополнительный ноль.
Если в списке только две цифры, это просто емкость в пФ. Таким образом, цифры 22 обозначают конденсатор емкостью 22 пФ.
Это показывает, как некоторые общие значения конденсаторов представлены с использованием этого обозначения:
| Маркировка | Емкость (пФ) | Емкость (мкФ) |
|---|---|---|
| 101 | 100 пФ | 0,0001 мкФ |
| 221 | 220 пФ | 0,00022 МФ |
| 471 | 470 пФ | 0,00047 МФ |
| 102 | 1000 пФ | 0,001 мкФ |
| 222 | 2200 пФ | 0,0022 мФ |
| 472 | 4700 пФ | 0,0047 мкФ |
| 103 | 10 000 пФ | 0,01 мкФ |
| 223 | 22 000 пФ | 0,022 мФ |
| 473 | 47 000 пФ | 0,047 мФ |
| 104 | 100 000 пФ | 0,1 мкФ |
| 224 | 220 000 пФ | 0,22 мФ |
| 474 | 470 000 пФ | 0,47 мФ |
| 105 | 1 000 000 пФ | 1 МФ |
| 225 | 2 200 000 пФ | 2,2 мФ |
| 475 | 4 700 000 пФ | 4,7 мФ |
Вы также можете увидеть букву, напечатанную на конденсаторе, чтобы указать допуск.
Вы можете интерпретировать букву допуска следующим образом:
| Письмо | Допуск |
|---|---|
| А | ±0,05 пФ |
| Б | ±0,1 пФ |
| С | ±0,25 пФ |
| Д | ±0,5 пФ |
| Е | ±0,5% |
| Ф | ±1% |
| Г | ±2% |
| Н | ±3% |
| Дж | ±5 % |
| К | ±10% |
| Л | ±15% |
| М | ±20% |
| Н | ±30% |
| Р | –0%, +100% |
| С | –20%, + 50% |
| Ш | –0%, +200% |
| Х | –20%, +40% |
| З | –20%, +80% |
Обратите внимание, что допуски для кодов от P до Z немного странные.
