Содержание

Виды реле и применение. Работа и назначение. Особенности

Реле – это выключатели, применяемые для разъединения, переключения и соединения электрических цепей с целью создания определенных условий эксплуатации приборов. Эти коммутационные устройства питания предложены в продаже в широком ассортименте разновидностей, отличающиеся по конструктивным особенностям и типу поступающего сигнала.

Различные виды реле используются в разнообразных направлениях:

  • Управление электрических систем.
  • Защиты систем от скачков напряжения.
  • Обеспечения бесперебойной работы приоритетного оборудования.
  • Автоматизации оборудования.

От функционирования данных устройств зависит фактическая целостность систем целиком или отдельного дорогостоящего оборудования. В связи с этим к релe предъявляются строгие требования, такие как надежность, чувствительность и быстродействие. Отдельные устройства способны реагировать на изменение параметров в выбранном порядке. К примеру, при возникновении аварийных ситуаций они отключают только поврежденные участки систем, в то время как все остальные элементы продолжат функционировать бесперебойно.

Виды реле
  • Электронные.
  • Герконовые.
  • Электротепловые.
  • Для извлечения временной выдержки.
  • Реле света.
  • Электромагнитные.
  • Приоритета.
Электронные

Такие устройства обычно применяются для подключения больших силовых нагрузок. Они подают и отключают напряжение на электрическую цепь. Электронные релe оснащаются полупроводниковым элементами (Резисторы, конденсаторы, транзисторы, диоды, микросхемы и т.п.). Они реагируют на изменение параметров напряжения. Такие устройства можно встретить и в электросистеме транспортных средств. К примеру, блок электронных релe контролирует расход энергии и величину напряжения на клеммах аккумулятора. Также он выполняет функцию управления системой освещения.

Герконовые

Такие виды реле представляют собой герконовую катушку. Внешне они выполнены в виде баллона, внутри которого создан вакуум или закачен специальный инертный газ. В таких условиях располагаются соединительные элементы из пермаллоя в виде проволоки с контактами и покрываются тонким золотым или серебряным напылением. Геркон располагается в центре электрического магнита или находится под воздействием его поля. В то время, когда ток подается на обмотку, образуется магнитный поток, который намагничивает пружины и запирает контакты. Обычно реле герконового типа применяется для переключения электрических цепей.

Герконовые релe бывают замыкающими, переключающими или размыкающими. Неоспоримым преимуществом подобных устройств являются их небольшие габариты, доступная стоимость, а также отсутствие трущихся частей, что обеспечивает их большим ресурсом. Их контактная группа полностью защищена от влаги, и располагается в благоприятных условиях вакуума или специального газа, что повышает надежность.

При использовании герконовых реле потребуется избегать применения таких устройств вблизи от источника ультразвука, который отрицательно влияет на электрические параметры датчика. Такой же эффект создает и стороннее магнитное поле. Также нужно учитывать, что герконовые реле не переносят механических повреждений. Зачастую применяемая у них колба изготавливается из стекла, поэтому если его разбить, то устройство не сработает. Также нужно учитывать, что при подаче больших токов контакты герконов самопроизвольно размыкаются, поэтому такое оборудование должно эксплуатироваться только в тех системах, параметры напряжения в которых соответствуют техническим возможностям реле, прописанным в его инструкции. Такая же проблема с самовольным размыканием и замыканием контактов наблюдается и при работе с низкочастотным напряжением.

Электротепловые

В устройстве таких релe применяются биметаллические пластины (слои из разных металлов). В принципе работы оборудования лежит разный коэффициент расширения при разогреве пластин. При достижении определенного показателя нагрева осуществляется отключение или переключение параметров электрического тока.

Обычно тепловые релe применяют при подключении электрических двигателей. Если оборудование начинает работать на износ в результате увеличения нагрузки, то увеличивается расход количества энергии. Как следствие через релe проходит значительно больше электричества, что и приводит к его разогреву. Столь серьезные нагрузки обычно сопровождаются аварийными ситуациями, поэтому и применяется тепловое релe, которое прекратит подачу питания на оборудование. После того как биметаллические пластины в термореле остынут, электродвигатель снова удастся запустить. На термических релe может иметься колесико регулировки температуры, а иногда предусматривается кнопка принудительного запуска.

Тепловые виды реле также бывают разных типов. Они могут применяться для трехфазных или обычных электросетей. Есть устройства, в которых температура контролируется с помощью чувствительного щупа, прикладываемого непосредственно к оборудованию. Также бывают устройства, в которых вместо металлических пластин применяются специальные сплавы. При достижении определенных температур они расплавляются, тем самым полностью разрывая цепь. Эти устройства отличаются высокой скоростью срабатывания. Их принцип работы практически идентичен предохранителям. Для последующего запуска оборудования необходимо полностью сменить релe или расплавленный проводник, если это конструктивно предусматривается. Подобные устройства обычно устанавливаются непосредственно на оборудование как последняя стадия защиты от перегорания.

Релe временной выдержки

Такие виды релe являются очень распространенными во многих сферах промышленности и бытовой жизни. Они позволяют подавать и отключать напряжения с короткими промежутками времени между действиями. В них применяются специальные замедляющие схемы, позволяющие создавать паузу в передаче электричества по цепи на несколько секунд. Продолжительность разрыва зависит от сферы применения релe. Именно эти устройства работают в автомобилях при включении поворотных сигналов. Релe подает питание на лампочку и отключает его, многократно повторяя такое действие. Подобные устройства используются и на световых гирляндах, применяемых для украшения елки. Увидеть в работе релe временной выдержки можно и на мигающих светофорах, которые стоят на железнодорожных переездах и т.д.

Таймер света

Такие виды реле весьма схожи с устройствами для извлечения временной выдержки. Они применяются для контроля за осветительным оборудованием, а точнее его запрограммированным включением и отключением в определенные часы. Релe выпускаются для промышленных и бытовых нужд. Промышленные таймеры света используются в крупных теплицах, животноводческих предприятиях и т.д.

В бытовой жизни подобные устройства можно встретить в домашних аквариумах, где они включают и отключают свет в строго заданном режиме. Таким образом, таймер света выполняет роль посредника, который подает напряжение на протяжении определенного времени, после чего его отключает. Фактически к устройству можно подключить и нагреватель, вентилятор или прочее электрооборудование, которое должно работать в определенные часы.

Подобные устройства могут быть электронными или электромеханическими. Электронные работают бесшумно, в то время как электромеханические создают незначительный гул. Электромеханические не имеют собственного источника питания, поэтому в случае пропажи напряжения в сети, установленные настройки времени сбиваются.

Электромагнитные

Их принцип работы основан на воздействии магнитного поля, которое создается током в статической обмотке, на имеющийся в конструкции якорь. Такое оборудование реагирует на значение тока подаваемого на обмотку. Электромагнитные релe бывают двух разновидностей: переменного и постоянного тока

Релe переменного тока срабатывает при подаче на его обмотку переменного тока определенной установленной частоты. Подобные виды релe производится со средним током нагрузки до 320А и напряжением до 1,6 кВ. Устройства данного типа широко применяются на промышленном оборудовании, а также на некоторых разновидностях бытовой техники. Их можно встретить в конструкции медицинского оборудования, холодильников, телевизоров, и практически любой бытовой техники. Самые мощные устройства применяются на промышленных станках.

Релe постоянно тока предназначено для работы в сетях с постоянным напряжением. Такие устройства могут быть нейтральными или поляризованными. Якорь поляризованных релe меняет направление своего движения в зависимости от полюсов питания. Нейтральные устройства не зависят от полярности напряжения.

Коммутаторы приоритета

Такие виды реле управляют подключением потребителей тока и реагируют на чрезмерное увеличение нагрузки. В результате устройство отключает менее необходимые потребители. Таким образом, применение таких систем позволяет не обесточивать всю цепь. Подобные устройства выпускаются как для промышленных, так и бытовых нужд. Бытовые релe приоритета монтируется на DIN-рейку в электрощитке дома или квартиры. К нему подключается сразу две или более электролинии для питания розеток или оборудования. Одна из них является приоритетной. При чрезмерном потреблении энергии, объем которого является опасным для электропроводки, устройство отключит неприоритетные цепи потребления, тем самым уменьшив нагрузку. В том же случае когда релe приоритета не применяется, то срабатывает автоматический выключатель, который обеспечивает всю систему.

Похожие темы:
  • Импульсные реле (Бистабильные). Виды и работа. Применение
  • Модульные контакторы. Виды и применение. Типы и работа
  • Импульсная защита. Типы и классы защиты. Работа и применение
  • Магнитные пускатели. Виды и устройство. Работа и применение
  • Реле тока. Виды и устройство. Работа и как выбрать. Применение
  • Промежуточные реле. Виды и устройство. Работа и применение
  • Программируемые реле. Виды и работа. Применение

принцип работы, виды, назначение, как выглядит

Реле — одно из наиболее распространенных устройств для автоматизации электротехнических систем и механизмов. Целевым назначением автоматического выключателя служит соединение или разъединение электрической цепи в определенный момент, когда достигаются установленные значения или оказывается воздействие внешних факторов. Реле нашло широкое применение в промышленности и быту.

Что такое реле, история создания

Реле является коммутационным устройством, с помощью которого соединяют или разъединяют цепь электронной или электрической схемы во время перепадов входных величин тока.

Большая популярность реле обусловлена высокими эксплуатационными качествами и надежностью работы. С помощью эффективного коммутационного устройства повышается эффективность и долговечность оборудования и техники.

Источник: homius.ru

В науке есть несколько мнений о том, кто из исследователей впервые описал принцип работы реле. По некоторым данным, известно, что устройство было спроектировано в 1830–1832 гг. ученым из России Шиллингом П.Л. Тогда это был основной элемент телеграфа, который сконструировал изобретатель.

По мнению других ученых, изобретение принадлежит физику Дж. Генри. Реле было разработано в 1835 году с целью модернизации телеграфного аппарата, который был создан в 1831 году. Первый соленоид представлял собой некоммутационное устройство, функционирующее на электромагнитной индукции.

Как самостоятельное устройство реле было запатентовано Самуэлем Морозе. Таким образом, впервые изобретение служило одним из важных компонентов телеграфа, а затем, по мере развития технологий, стало активно использоваться для электрического и электронного оборудования.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из:

  • немагнитного основания с обмоткой из меди, дополненной тканевой, синтетической изоляцией или (чаще) диэлектрическим лаковым покрытием;
  • металлического сердечника;
  • пружин;
  • якоря;
  • соединителей;
  • контактной пары.

Когда ток подается на обмотку электромагнита или соленоида, якорь, соединенный с контактом, притягивается к сердечнику, происходит замыкание электрической или электронной цепи. Если сила тока уменьшается до заданного показателя, пружина воздействует на якорь, который в свою очередь возвращается в исходное положение, цепь размыкается, происходит отключение потребителей.

Резисторы обеспечивают более плавную и точную работу. С помощью конденсаторов системы защищают от перепадов напряжения и искрения.

Электромагнитный соленоид (простейшая схема):

Источник: homius.ru

Большинство модификаций электромагнитных реле оснащены несколькими парами контактов, что обеспечивает одновременное управление несколькими цепями. Принцип работы коммутационного устройства представляет собой электромагнитную индукцию. Простота эксплуатации обеспечивает безотказную работу устройств.

Ключевые характеристики реле:

  • чувствительность — то есть реакция на силу, с которой ток подается на обмотку, чтобы устройство включилось;
  • сопротивление обмотки электромагнита;
  • напряжение срабатывания обозначает минимальную величину тока для переключения контактов;
  • напряжение отпускания в виде параметра тока, при котором коммутационное устройство отключается;
  • время, за которое притягивается и отпускается якорь;
  • частота срабатывания с рабочей нагрузкой на контактах.

Как обозначается на схеме

Ремонт, подключение или разработка электрооборудования выполняются с помощью специальных схем. Так как реле является важным компонентом системы, важно знать, как оно обозначается схематично. Существует международный классификатор с буквенно-графическими обозначениями коммутационного устройства. На электрических схемах реле представлено в виде прямоугольника. Выводы питания показывают от наибольших его сторон. Буквенное обозначение функционального назначения реле:

  • KA – тока;
  • KV – напряжения;
  • KB – блокировки;
  • KBS – блокировки от многократного включения;
  • KH – указательное;
  • KL – промежуточное;
  • KQ – фиксации положения выключателя;
  • KSV – контроля цепи напряжения;
  • KSP – контроля давления;
  • KSH – контроля напора;
  • KSL – контроля уровня жидкости;
  • KSR – скорости;
  • KSQ – состава вещества;
  • KW – мощности;
  • KZ – сопротивления.

Схематичное обозначение коммутационного устройства:

Источник: housechief.ru

Виды реле, контактные и бесконтактные

Реле отличаются по устройству исполнительного компонента. Исходя из данного признака, выделяют контактные и бесконтактные КУ. В первом случае устройства оказывают действие на управляемую цепь через электрические контакты:

  1. При размыкании контактов цепь разъединяется.
  2. При соединении контактов цепь замыкается.

Контакты могут быть изготовлены из разных металлов:

  • медь;
  • серебро;
  • вольфрам.

Стандартным количеством контактов считается 10. Реле с четырьмя или пятью контактами в основном применяются для оснащения электрических схем в автотранспорте для размыкания и замыкания цепи.

Воздействие реле на управляемую цепь бесконтактным способом заключается в изменении электрических характеристик выходных электроцепей. К ним относятся такие параметры тока и напряжения, как:

  • емкость;
  • сопротивление;
  • индуктивность;
  • величина.

Виды реле по назначению

Реле обладают определенными техническими характеристиками и эксплуатационными качествами. Данные параметры устройств определяются их целевым назначением. Существует три типа реле:

  1. Управления.
  2. Защиты.
  3. Сигнализации.

Реле управления представляют собой первичные устройства, которые устанавливаются непосредственно в электрическую цепь. Данный тип КУ необходим, чтобы включать и выключать определенные компоненты схемы. Такие реле применяются в качестве самостоятельного элемента схемы или представляют собой комплектующие низковольтных комплектных устройств:

  • ящики;
  • панели;
  • шкафы.

Коммутационное устройство защиты включается и отключатся элементами сети с термическими контактами. К такому оборудованию относятся электродвигатели и вентиляторы. Если температура повышается, термические контакты размыкаются. Со временем, когда температурный режим достигнет рабочих значений, работа оборудования восстанавливается.

Реле сигнализации являются важным элементом охранных систем, устанавливаемых на автомобильный транспорт, на предприятиях и придомовых территориях. Коммутационное устройство формирует сигнал в случае, когда достигается установленная величина параметра, находящегося под контролем. К таким характеристикам могут относиться:

  • ток;
  • напряжение;
  • частота;
  • давление;
  • температура;
  • акустические параметры.
Источник: homius.ru

Классификация реле по способу включения

Исходя из методики установки, реле подразделяются на первичные и вторичные.

К первой категории относятся устройства, которые подключаются непосредственно в цепь элемента, на защиту которого они направлены. Преимуществом таких реле является отсутствие необходимости в измерительных трансформаторах, источниках оперативного тока, контрольных кабелях.

Вторичные реле подключаются в цепь с помощью вторичных трансформаторов. Они обладают стандартными характеристиками, рассчитаны на эксплуатацию при токе 5 А и напряжении 100 В. Устройства данной категории пользуются большой популярностью и характеризуются широкими сферами применения. Основные достоинства вторичных КУ:

  • наличие изоляции, защищающей от высокого напряжения;
  • универсальность применения для любых электросетей с разными характеристиками тока и напряжения;
  • возможность поместить реле в место, которое удобно обслуживать.

Виды реле по типу поступающего параметра

По данному критерию устройство классифицируют как реле:

  • тока;
  • мощности;
  • частоты;
  • напряжения;
  • давления;
  • акустических величин;
  • количества газа.

Реле могут быть максимальными и минимальными. К первой категории относятся коммутационные устройства, срабатывающие в случае, когда превышается заданный показатель. Минимальные реле реагируют на снижение определенных характеристик.

Реле тока

Данные КУ срабатывают при резких перепадах тока. В случае необходимости они отключают отдельную нагрузку или всю электрическую систему. Регулятор устанавливает величину максимального тока, при достижении которой потребители отключаются.

Реле напряжения

Режим работы устройств этого типа определяется величиной напряжения. Реле, подключенные через  трансформаторы, реагируют при перепадах показателей, таким образом контролируют фазы напряжения в электросетях и защищают приборы от поломок. В основе устройства — контроллер оперативного реагирования, с помощью которого отслеживают изменения напряжения. Общепринятым стандартом срабатывания КУ является диапазон меньше 170 В и более 250 В.

Источник: static.onlinetrade.ru

Реле частоты

Специальные устройства контролируют частоту переменного тока. Для однофазных или трехфазных сетей данный показатель должен соответствовать 50 или 60 Гц. Как правило, реле частоты характеризуются фиксированными задержками реагирования. Пороги размыкания контролируемой цепи можно регулировать. Рабочий режим такого коммутационного устройства нередко дополняется опцией «памяти» аварии.

Реле мощности

Коммутационное устройство, служащее для ограничения мощности, характеризуется принципом работы, аналогично ограничителю тока нагрузки. Если установленный порог превышается, то потребители отключаются от цепи. Данный тип реле нередко дополняют опцией повторного автоматического включения. Таким образом, при восстановлении нормальных параметров нагрузки оборудование начинает функционировать в нормальном режиме автоматически.

Реле давления

Данный тип коммутационного устройства является важным прибором, который нашел широкое применение в электротехнике. Наиболее часто реле давления устанавливается в насосных системах, чтобы контролировать скачки давления воды, масла, нефти, воздуха. Существует два типа таких устройств:

  • электромеханические;
  • электронные.

Электромеханические устройства оснащены особым элементом, который реагирует на перепады давления в системе. Он представляет собой гибкую мембрану, изгибающуюся под напором рабочей среды. Компонент соединен с двумя пружинами. Одна из них настроена на минимально допустимые характеристики напора, а вторая — на разницу между верхним и нижним пределами давления в системе. Если давление снижается и преодолевает минимальный порог, с помощью реле включается насосное оборудование. В случае, когда давление превышает максимальный лимит, насосы отключаются.

Реле характеризуются простотой и надежностью, но предусматривают некоторые сложности при эксплуатации. К примеру, оператор должен постоянно контролировать настройки и при необходимости выполнять их корректировку.

Устройства электронного типа отличаются более сложной конструкцией. Однако применение передовых технологий при конструировании КУ позволяет задавать пределы давления с высокой точностью. Кроме того, такие реле не нуждаются в регулярном контроле. Электронные приборы обладают чувствительностью к гидроударам, что объясняет необходимость оснащения устройств небольшими гидробаками объемом около 400 миллилитров. Реле устанавливают на отрезке цепи между насосным оборудованием и начальной точкой водозабора.

Реле акустические

Данные коммутационные устройства срабатывают во время перепадов акустических величин, включая частоту звуковой волны и ее давление, или акустических характеристик материалов таких, как коэффициенты поглощения и отражения. Реле различают по принципу действия:

  • механический;
  • электрический.

Акустические приборы механического типа оснащены мембраной, способной прогибаться под давлением звуковых волн. Когда достигается заданная величина давления, контакты замыкаются. Акустические приборы состоят из следующих компонентов:

  1. Воспринимающий орган в виде микрофона и фильтра.
  2. Усилитель.
  3. Выходное электрическое реле.

Существует ряд устройств, которые срабатывают при любом шуме. Нередко такие устройства встраивают в системы освещения. Какой-либо звук, возникающий в помещении, провоцирует реакцию прибора, и свет включается. Целесообразно устанавливать подобные комплексы в коридорах и на лестничных площадках. Акустические реле также нашли широкое применение в конструировании охранных систем и «интеллектуальных» игрушек.

Газовые реле

Специальные коммутационные устройства обеспечивают газовую защиту. Реле оснащено металлическим корпусом, в который встроен в маслопровод. Нормальное состояние устройства подразумевает полное заполнение маслом и разомкнутое положение контактов. В случаях, когда концентрация газа в среде возрастает, верхняя часть устройства заполняется, а масло вытесняется из конструкции. При этом контакты в сигнальной цепи замыкаются благодаря сигналам поплавка, который при понижении уровня масла опускается и поворачивается вокруг своей оси. Таким образом формируется сигнал о высокой загазованности среды.

Источник: avatars.mds.yandex.net

Промежуточные реле

Коммутационные устройства промежуточного типа обладают вспомогательными функциями. Они устанавливаются в автоматических схемах и цепях управления. Основными задачами, которые решает реле, являются замыкание или размыкание сразу нескольких цепей, замыкание одной и одновременное размыкание другой цепи и другие функции. Данные устройства применяются при реализации схем усиления и преобразования электрических сигналов, фиксировании данных и программировании, распределении электроэнергии с контролем рабочих характеристик определенных компонентов, сопряжении составляющих радиоэлектронной аппаратуры с разными принципами действия.

В качестве промежуточных устройств нередко используются электромагнитные реле. Исходя из особенностей конструкции и целевого назначения, они дополнены контактами следующих типов:

  1. Нормально-разомкнутого (замыкающегося). Контакты отключены, если электропитание отсутствует, и замыкаются при подаче напряжения.
  2. Нормально замкнутого (размыкающегося). Нормальный режим работы предполагает замкнутое состояние контактов. Подача электричества сопровождается размыканием контактов.
  3. Перекидного. В данном случае реле дополнены средним контактом, который замкнут с неподвижным контактом. При подаче тока средний контакт отключается от первого неподвижного контакта и замыкает второй неподвижный контакт.

Реле является полезным изобретением, с помощью которого современная электротехника достигла высокого уровня и продолжает развиваться. Для правильного применения коммутационных устройств следует хорошо разбираться в электрических схемах, а также производить точные расчеты. Иногда студентам бывает сложно разобраться в физических величинах. На этот случай есть сервис Феникс.Хелп, компетентные специалисты которого помогут решить задачи любой сложности.

Что такое электрическое реле?​ | OMRON Electronic Components

Определение электрических реле

Реле представляют собой электрические переключатели, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников. Некоторые люди могут ассоциировать «эстафету» с гоночными соревнованиями, в которых члены команды по очереди передают эстафету, чтобы закончить гонку.
Аналогичным образом работают «реле», встроенные в электротехнические изделия; они получают электрический сигнал и отправляют его на другое оборудование, включая и выключая переключатель.

Например, когда вы нажимаете кнопку на пульте телевизора для просмотра телевизора, он посылает электрический сигнал на «реле» внутри телевизора, включая основное питание. Существуют различные типы реле, используемые во многих приложениях для управления различными токами и количеством цепей.

Типы и классификация электрических реле

Релейную технику можно разделить на две основные категории: с подвижными контактами (механическое реле) и без подвижных контактов (MOS FET реле, твердотельное реле).

Подвижные контакты


(механическое реле)

Этот тип реле имеет контакты, которые механически активируются для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений.

Без подвижных контактов


(MOS FET реле, твердотельное реле)

В отличие от механических реле, этот тип реле не имеет подвижных контактов, а вместо этого использует полупроводниковые и электрические переключающие элементы, такие как симистор и MOS FET. При работе этих электронных схем сигналы, токи и напряжения включаются или выключаются электронным способом.

Электрическое реле Структура и принципы работы

1. Механическое реле

Базовая конструкция механических реле

Реле состоит из катушки, которая принимает электрический сигнал и преобразует его в механическое действие, и контактов, которые размыкают и замыкают электрическую цепь .

Принцип работы механических реле

Рассмотрим подробнее, как включается лампа с помощью выключателя и реле.

Переход к следующему слайду.

2. Реле на полевых МОП-транзисторах

Базовая структура реле на полевых МОП-транзисторах

Реле на полевых МОП-транзисторах представляет собой полупроводниковое реле, в выходных элементах которого используются мощные МОП-транзисторы. Реле
MOS FET состоит из следующих трех компонентов:

1.

Светодиод (светоизлучающий диод) микросхема

2.

Микросхема PDA (фотодиодная матрица)
*Фотодиодная матрица (солнечный элемент + схема управления)

3.

МОП-транзистор с полевым транзистором
* Полевой транзистор на основе оксида металла и полупроводника (металл, оксид, полупроводник, поле, эффект, транзистор)

Принципы работы реле на полевых МОП-транзисторах

Реле на полевых МОП-транзисторах работают в соответствии со следующими принципами.

Переход к следующему слайду.

Подробнее о МОП-реле с полевыми транзисторами,
нажмите здесь для объяснения

Характеристики и механизм электрического реле катушки и контактного компонента для достижения соответствующего уровня изоляции (изоляционного расстояния) как на входе, так и на выходе.

Катушка

Электромагнит притягивает якорь.

Контакт

Комбинация неподвижных и подвижных контактов размыкает и замыкает цепь управления.

Реле на полевых МОП-транзисторах

Одной из основных характеристик реле на полевых МОП-транзисторах является то, что в нем используется полупроводник, поэтому контакты не размыкаются/замыкаются механически. В результате преимущества включают уменьшение занимаемой площади, тихую работу, более длительный срок службы и устранение необходимости в дополнительном техническом обслуживании.

Реле
Ультракомпактный и легкий В дополнение к SSOP и USOP наш новый сверхкомпактный корпус VSON обеспечивает значительную экономию места для всей системы.
Низкий управляющий ток Стандартный управляющий ток должен составлять 2–15 мА. Также доступны сверхчувствительные модели с управляющим током всего 0,2 мА (макс.), что позволяет экономить энергию всей системы.
Увеличенный срок службы В конструкции используется световой сигнал, поэтому нет контактов; предотвращает сокращение срока службы, вызванное износом контактов, и продлевает срок их службы.
Малый ток утечки MOS FET может выдерживать внешние импульсные токи без добавления снабберной цепи. В нормальных условиях ток утечки составляет около 1 нА или ниже и очень мал в закрытом состоянии. (Модель: G3VM-□GR□, -□LR□, -□PR□, -□UR□)
Отличная ударопрочность Все внутренние детали отлиты методом литья, подвижные части не используются; повышает устойчивость к ударам и вибрациям.
Бесшумная работа В отличие от электромеханического реле, реле MOS FET не использует механические контакты; следовательно, нет шума переключения, что способствует бесшумной работе системы.
Высокая изоляция Обеспечивает электрическую изоляцию ввода-вывода путем преобразования сигнала напряжения в световой сигнал для передачи. Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты с напряжением 5000 В переменного тока, обеспечивающие высокий уровень изоляции.
Высокоскоростное переключение Достигается 0,2 мс (SSOP, USOP, VSON) времени переключения; гораздо более высокая скорость по сравнению с механическим реле (от 3 до 5 мс), что обеспечивает быструю реакцию.
Точное управление микроаналоговым сигналом По сравнению с симистором полевой МОП-транзистор значительно уменьшает мертвую зону, позволяя очень малому искажению формы входного сигнала микроаналогового сигнала корректно преобразовывать его в выходной сигнал.

2. Три действия электрических реле

1. Реле пропускает небольшой ток для управления сильноточными нагрузками.

Когда на катушку подается напряжение, через катушку проходит небольшой ток, в результате чего через контакты проходит больший ток для управления электрической нагрузкой.

2. Реле посылает различные типы электрических сигналов.

Нагрузки переменного тока также могут управляться электрически (коммутация) от источника питания постоянного тока.

3. Реле управляет несколькими выходами только с одним входом.

Один входной сигнал на катушку может одновременно управлять несколькими независимыми цепями (коммутируемыми).

Релейная технология — механические реле
(подвижные контакты)

Релейная технология — реле на МОП-транзисторах с полевыми транзисторами
(без подвижных контактов)

Щелкните здесь, чтобы просмотреть линейку реле

Что такое реле? Как работает реле? Типы реле, тестирование, применение

Мы используем реле для широкого спектра применений, таких как домашняя автоматизация, автомобили и велосипеды (автомобили), промышленное применение, проекты «сделай сам», контрольно-измерительное оборудование и многое другое. Но что такое реле? Как работает реле? Каковы применения реле? Давайте узнаем больше о реле в этом руководстве.

Краткое описание

Что такое реле?

Реле представляет собой простой электромеханический переключатель. В то время как мы используем обычные переключатели для замыкания или размыкания цепи вручную, реле также является переключателем, который соединяет или разъединяет две цепи. Но вместо ручного управления реле использует электрический сигнал для управления электромагнитом, который, в свою очередь, подключает или отключает другую цепь.

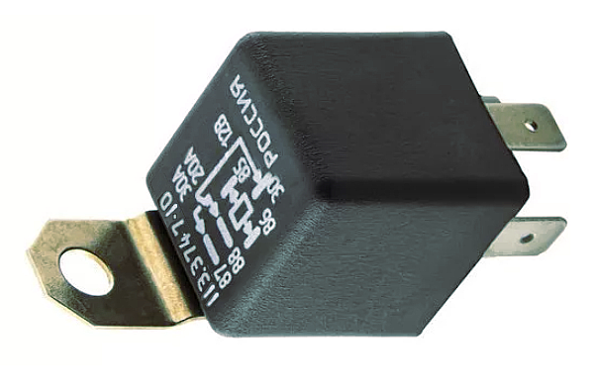

Реле бывают разных типов: электромеханические, полупроводниковые. Часто используются электромеханические реле. Давайте посмотрим на внутренние части этого реле, прежде чем узнаем, что оно работает. Хотя присутствовало множество различных типов реле, их работа была одинаковой.

Каждое электромеханическое реле состоит из

  1. Электромагнита
  2. Механически подвижный контакт
  3. Точки переключения и
  4. Пружина

Электромагнит сконструирован путем намотки медной катушки на металлический сердечник. Два конца катушки подключены к двум контактам реле, как показано на рисунке. Эти два используются в качестве контактов питания постоянного тока.



Обычно присутствуют еще два контакта, называемые точками переключения для подключения нагрузки с большим током. Другой контакт, называемый общим контактом, предназначен для соединения точек переключения.

Эти контакты называются нормально разомкнутыми (NO), нормально замкнутыми (NC) и общими (COM).

Мы можем использовать реле как в цепи переменного, так и в цепи постоянного тока. В случае реле переменного тока для каждого текущего нулевого положения катушка реле размагничивается, и, следовательно, существует вероятность дальнейшего разрыва цепи.

Итак, реле переменного тока сконструированы со специальным механизмом, обеспечивающим непрерывный магнетизм, чтобы избежать вышеуказанной проблемы. Такие механизмы включают схему электронной схемы или механизм экранированной катушки.

Как работает реле?

Следующая анимация показывает упрощенную работу реле.

  • Реле работает по принципу электромагнитной индукции.
  • Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле.
  • На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку.
  • В реле медная катушка и железный сердечник действуют как электромагнит.
  • Когда на катушку подается постоянный ток, она начинает притягивать контакты, как показано на рисунке. Это называется включением реле.
  • При удалении расходного материала он возвращается в исходное положение. Это называется обесточиванием реле.

Существуют также такие реле, контакты которых изначально замкнуты и разомкнуты при наличии питания, т.е. ровно напротив показанного выше реле.

Твердотельные реле будут иметь чувствительный элемент для измерения входного напряжения и переключения выхода с помощью оптопары.

Типы контактов реле

Как мы уже видели, это реле является переключателем. Терминология «шесты и броски» применима и к эстафете. В зависимости от количества контактов и количества цепей его переключателей реле можно классифицировать.

Прежде чем мы узнаем об этой классификации контактов, мы должны знать полюса и положения релейного переключателя.

Полюса и перемычки

Реле могут переключать одну или несколько цепей. Каждый переключатель в реле называется полюсом. Количество цепей, которые подключает реле, указывается бросками.

В зависимости от полюсов и направлений реле классифицируются на

  • Однополюсные Однонаправленные
  • Однополюсный двухходовой
  • Двухполюсный одноходовой
  • Двухполюсный Двойной выброс
Однополюсное однонаправленное реле

Однополюсное однонаправленное реле может управлять одной цепью и может быть подключено к одному выходу. Он используется для приложений, которым требуется только состояние ON или OFF.

Однополюсный Двунаправленный

Однополюсное двухпозиционное реле соединяет одну входную цепь с одним из двух выходов. Это реле также называется реле переключения.

Хотя SPDT имеет два положения выхода, он может состоять из более чем двух ходов в зависимости от конфигурации и требований приложения.

Двухполюсное однопроходное реле

Двухполюсное однопроходное реле имеет два полюса и однопроходное, и его можно использовать для одновременного соединения двух клемм одной цепи. Например, это реле используется для одновременного подключения к нагрузке как фазных, так и нейтральных клемм.

Двухполюсное на два направления

Реле DPDT (двухполюсное на два направления) имеет два полюса и два направления на каждый полюс. В управлении направлением вращения двигателя они используются для изменения фазы или полярности.

Действие переключения между контактами для всех этих реле выполняется при подаче питания на катушку.

Типы реле

Реле можно разделить на различные типы в зависимости от их функциональности, конструкции, применения и т. д. Здесь мы перечислили некоторые распространенные типы реле.

  • Электромагнитный
  • Фиксатор
  • Электронный
  • Без фиксации
  • Рид
  • Высоковольтный
  • Малый сигнал
  • Задержка времени
  • Многомерный
  • Термический
  • Дифференциал
  • Расстояние
  • Автомобилестроение
  • Частота
  • Поляризованный
  • Поворотный
  • Последовательность
  • Подвижная катушка
  • Бухгольц
  • Безопасность
  • Надзор
  • Замыкание на землю

Мы составили специальное руководство по различным типам реле. Чтобы узнать больше о различных типах реле, прочитайте Классификацию реле.

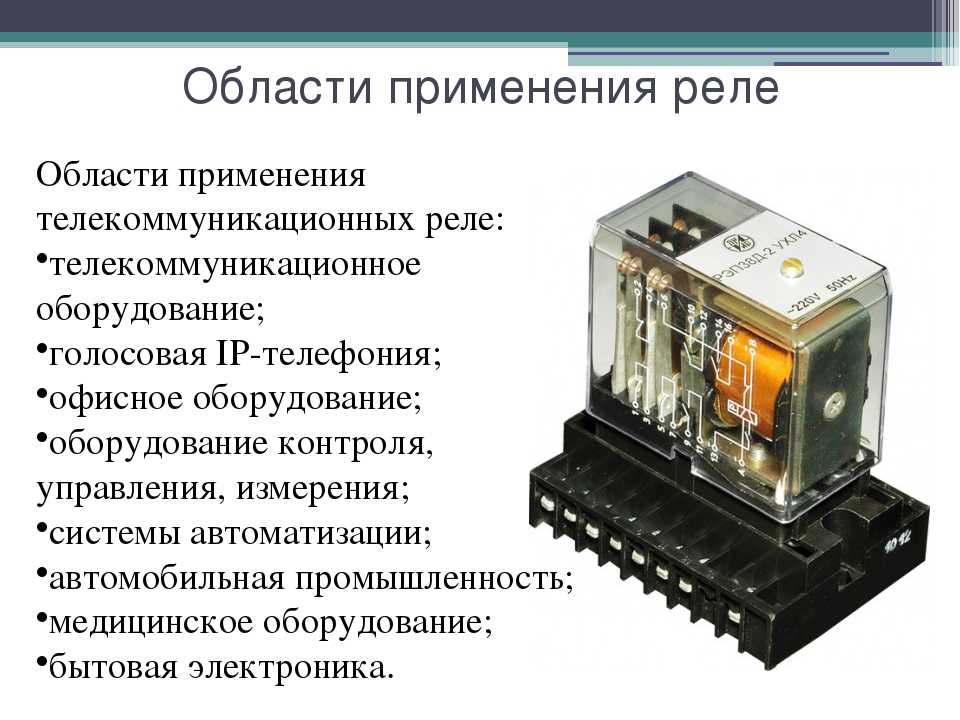

Применение реле

Реле используются для защиты электрической системы и минимизации повреждений оборудования, подключенного к системе, из-за перегрузок по току/напряжению. Реле используется с целью защиты связанного с ним оборудования.

Используются для управления высоковольтной цепью с сигналом низкого напряжения в аудиоусилителях и некоторых типах модемов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
