Как проверить и измерить утечку тока аккумулятора автомобиля
Электрическая система любого автомобиля использует элемент питания – аккумулятор. Если АКБ часто разряжается , то одной из причин этой проблемы может быть утечка тока. Ток утечки в аккумуляторе машины может привести к короткому замыканию и риску возникновения пожара, поэтому проблему нужно решить быстро, и сделать это можно самостоятельно.
Признаки утечки тока
После того как автомобиль простоит двое-трое суток с включенной массой и под сигнализацией, АКБ разряжается, и запустить двигатель практически невозможно. Иногда разрядка происходит уже через одни сутки. Причина может быть несколько:
- оставлено включенным энергоемкое электрическое оборудование, например, водитель поставил машину в гараж и забыл выключить габариты;
- проблемы непосредственно с аккумуляторной батареей, которая уже не держит заряд;
- утечка тока через электрические системы автомобиля.
С третьей проблемой приходится встречаться чаще всего и, чтобы ее решить, нужно сначала определить факт утечки, а затем найти источник утечки тока.
Замыкание может происходить на любом потребителе, на проводке с поврежденной изоляцией, непосредственно на колодках предохранителей. Поиск источников утечки тока в авто производится при помощи мультиметра.
Проблемы с аккумулятором
Поскольку главный признак утечки тока – быстрая разрядка аккумуляторной батареи, нужно знать причины, по которым это может происходить. Иногда бывает, что причина выхода АКБ из строя не утечка тока, а проблема именно с самой батареей. Среди причин, которые приводят к выходу аккумулятора из строя, выделяют:
- Замыкание банки батареи вследствие повышенной нагрузки или брака.
- Оплывание активных элементов цепи в силу длительности и интенсивности эксплуатации.
- Повреждение пластикового корпуса из-за механического удара или низкой температуры.
- Обрыв цепи при ударах, перегрузках и т.д.
В этом случае надо замерить напряжение на аккумуляторе, и, если оно не отвечает номинальному, проблема не в утечке тока на потребителе и нужно менять АКБ.
Еще одна распространенная проблема – поломка одного из двух основных элементов электрической цепи – стартера или генератора. Стартер является самым мощным потребителем, в пиковые моменты сила тока в нем превышает 200 А. При неисправности обмотки стартера, он может потреблять ток, который не может обеспечить батарея, в результате чего двигатель не прокручивается. В этом случае требуется проверить стартер. С генератором проблема в другом – он может просто недостаточно заряжать аккумулятор, что не позволит получить нужную мощность для запуска двигателя.
Замер тока мультиметром
Перед началом работы нужно выключить все электрооборудование авто, в том числе магнитолу и сигнализацию. Если этого не сделать, то результаты замеров тестера будут неверные.

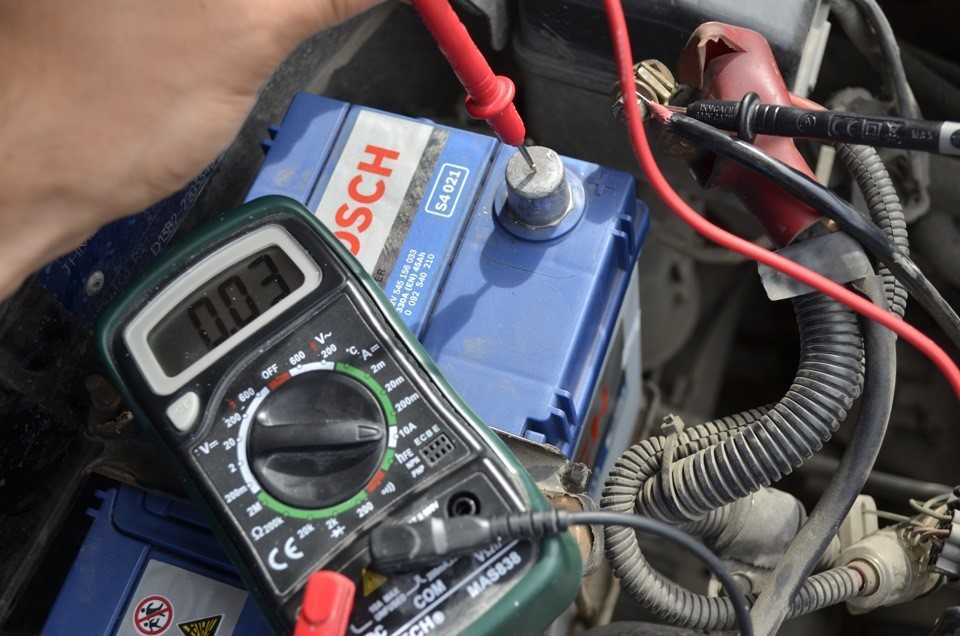

Мультиметр нужно включить в режиме работы амперметра с максимальным измеряемым значением 10 А. В разных моделях это можно сделать своим способом, как правило, измерительные провода подключаются в верхнее и нижнее гнездо.
Чтобы точно проверить ток утечки, рекомендуется доработать провода мультиметра, установив на щупы стандартные крокодильчики. Это поможет получить устойчивый контакт с клеммами аккумулятора, избегая искажения данных. Сделать это несложно, а крокодильчики можно приобрести в любом автомагазине.

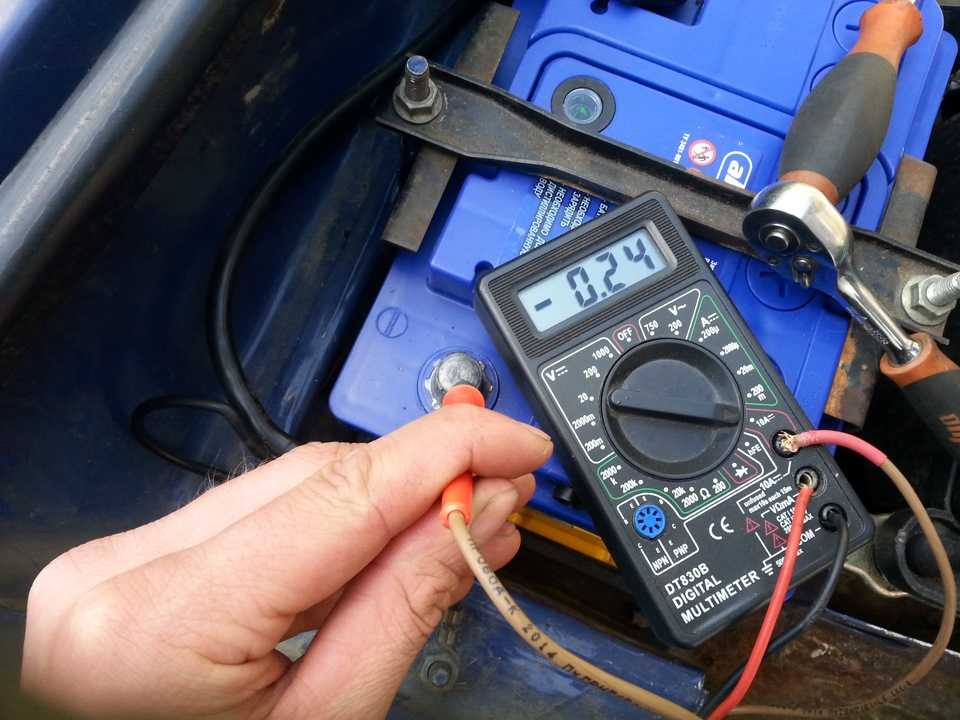

Перед тем как проверить потерю тока на автомобиле, требуется снять минусовую клемму аккумуляторной батареи и отвести ее в сторону, чтобы избежать случайного контакта. После этого проверить надежность прикрепления массы на кузов, на снятую клемму подключается один крокодильчик, а на клемму аккумулятора подключается другой провод.

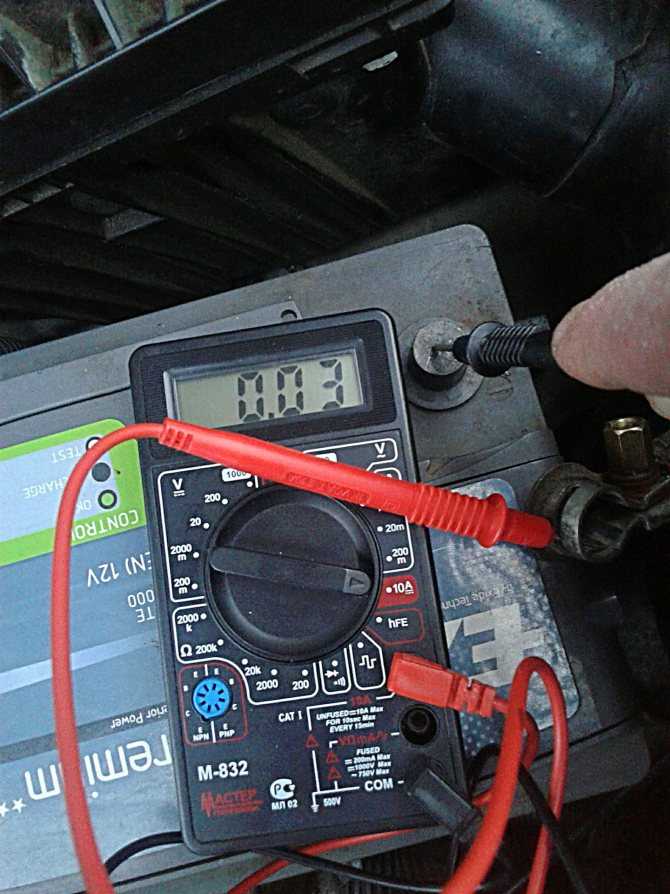

В результате проведенной процедуры на мультиметре появятся показания. Норма тока утечки на автомобиле составляет 0,08 А или 80 мА. Это означает, что все системы заизолированы нормально и при отключении нет замыкания на массу.
В идеальном варианте показатель составляет от 0,01 до 0,02 А или 10-20 мА. В случаях, когда ток на мультиметре превышает пороговое значение допустимой утечки в 0,08 А, необходимо найти, где это случилось, чтобы устранить проблему.
Определение места утечки тока
Чтобы найти ток утечки, потребуется определить, какой из потребителей не работает в штатном режиме, для чего потребуется обследовать всю электрическую систему автомобиля.
Сначала еще раз убедитесь в том, что все электрооборудование отключено, например, магнитола, включенная в режиме ожидания может потреблять ток до 0,3 А. При этом мультиметр оставляем подключенным к разомкнутой минусовой клемме аккумулятора.
Убедившись, что все электрооборудование отключено, можно приступать к дальнейшей проверке. Для этого нужно найти коробку с предохранителями и схему их цепей. Самостоятельно запомнить то, за какие потребители отвечает каждый из предохранителей нереально.
Поэтому просто вынимаем каждый предохранитель по очереди, продолжая замер утечки тока мультиметром. Если показания не меняются, значит, можно устанавливать предохранитель на место, поскольку через его цепь ток не утекает. Если после изъятия предохранителя показания тестера нормализовались, то есть ток понизился до 0,08 А и ниже, нужно отметить этот предохранитель и узнать по схеме, за какие потребители он отвечает.
Далее нужно продолжить работу методом исключения. Для этого предохранитель вставляется обратно, внимательно обследуются все потребители, запитанные от него . Для этого они последовательно отключаются, а цепь соединяется напрямую. На том потребителе или проводе, где показатели тока нормализовались, и происходит утечка. Тогда этот элемент подлежит ремонту или замене. Нередко случается утечка на клеммах предохранителя, которые заржавели и окислились, поэтому обследование начинайте с колодки предохранителей.
Видео:Как проверить утечку тока на автомобиле мультиметром (тестером).
Заключение
Чтобы определить утечки тока в электрической системе автомобиля, не нужно специальных знаний или навыков. Для полной диагностики понадобится только мультиметр – прибор, который имеется у большинства автолюбителей, а если нет, приобретите его за небольшие деньги в любом хозяйственном магазине.
Проверка утечки тока в автомобиле мультиметром — как измерить ток утечки на аккумуляторе автомобиля
В автомобиле много разной электроники. Для ее работы требуется электрический ток. Большая часть оборудования при выключенном зажигании находится в состоянии покоя, в спящем режиме или вовсе выключено. Остальное включается только при наличии питания в бортовой цепи после ключа зажигания. Часто бывает так, что не все в порядке в электрооборудовании авто и аккумулятор разряжается быстро даже при выключенном зажигании или слишком большом энергопотреблении. Как проверить утечку тока мультиметром и найти поврежденное место? В этой статье ответим на этот и многие другие вопросы по поводу обслуживания бортовой сети автомобиля.
Признаки утечки и нормированное значение тока
В современных автомобилях не требуется выключать массу. Более того, данная процедура вредна, потому что бортовому компьютеру, сигнализации и прочим устройствам электричество требуется постоянно.
Соответственно, оно потребляет некоторое значение тока. В связи с этим появилось такое понятие, как ток утечки, но как замерить эту величину?
Состав оборудования, которое постоянно подключено к бортовой сети:
- Бортовой компьютер. Он по-прежнему работает, но в спящем режиме. В таком состоянии он потребляет намного меньше энергии, чем обычно. Это буквально несколько мА, а точнее — до 5 мА. Если постоянно отключать массу, то вы потеряете сообщения об имеющихся проблемах и не сможете узнать о них своевременно.
- Сигнализация. Это дополнительное оборудование, которое устанавливается вместе с центральным замком. Для работы в активном режиме также требуется энергия. Она потребляет больше всего — до 30 мА.
- Аудиосистема. В ней имеется энергозависимая память, для сохранения настроек требуется до 3 мА.
- Центральный замок. Этим устройством управляет электронный блок, который также в ждущем режиме потребляется определенное количество электрической энергии.
В сумме все потери составляют до 80 мА. Эта цифра является нормой для современного автомобиля. Если потреби больше, то нужно бить тревогу. Бортовая цепь и все электроника требуют проверки. Нужно срочно измерить ток утечки и найти проблемное устройство.
Поиск утечки тока в автомобиле является обязательной процедурой, потому что даже при 80 мА батарея разряжается достаточно быстро. Допустим, на вашем автомобиле установлен источник 55 А/ч. Он способен выдавать до полного разряда 55 А в течение 1 часа. Узнать, через сколько разрядится батарея при утечке тока 80 мА, не составит труда. Нужно разделить 55 на 0,08, мы получим 687 часов или 28 суток. Если вы уезжаете на отдых и оставляете автомобиль на стоянке, в гараже или другом месте, то лучше отключить АКБ, сняв минусовую клемму. Даже через 2 недели простоя на холоде вы уже вряд ли заведете мотор, потому что батарея будет разряжена на 50%.
Проверяем ток утечки
Не многие знают, как проверить ток утечки, но на самом деле все просто.
Если ток утечки действительно велик, более 80 мА, то на следующем шаге необходимо искать проблему на колодке предохранителей. Это самое удобное место для поиска подобной проблемы. Измерение можно выполнить следующим образом:
- При выключенном зажигании по очереди вынимайте каждый предохранитель, чтобы замерить ток.
- Суммировать все показания и сверить с первичными измеренными данными на аккумуляторе.
- Если цифра сходится, то по схеме найти цепи, которые должны потреблять ток, и те, в которых утечки не должно быть.
Как действовать при отсутствии схемы?
Если нет схемы на автомобиль, то процедура поиска сложнее. Необходимо по очереди отключать все потенциально возможное оборудование при выключенном зажигании.
Если ток резко упадет при отключении очередного разъема, то в этой цепи находится проблема. Далее нужно идти по проводам, чтобы найти утечку тока в машине, и вы гарантировано упретесь в проблему. Она может быть следующей:
- Окислы в разъемах с образованием проводящего слоя между контактами.
- Поломка в каком-либо электронном блоке.
- Повреждение изоляции проводов, в результате чего произошло короткое замыкание на корпус.
Для получения точной информации о токе утечки, необходимо выключить зажигание, перевести сигнализацию в режим охраны и выждать не менее 15 минут. Это важно, так как есть устройства, которые после отключения зажигания не сразу уходят в спящий режим. Например, таковым является электронный блок управления работой двигателя. При включенном зажигании ток потребления будет в разы больше, так как всё работает от магнитолы до блока управления и средств безопасности.
Вероятные места проблемы
В машине есть много мест, которые могут стать причиной утечки тока. Если дело в проводах, скорее всего, они повреждены в зоне изгиба на завесах, капоте, задней или боковой дверце. Если проблема в каком-либо модуле, то велика вероятность его выхода из строя. В таком случае лучше заменить блок или отдать в ремонт.
Утечки тока в автомобиле — это обычное дело, но важно не допускать их в больших количествах. Существует норма — 80 мА, и не более этого значения. Если ток больше, то нужно искать проблему. В летнее время даже более 100 мА еще не критично, но зимой это большая катастрофа. С такими показателями вы уже через 2-3 дня не сможете завести мотор. Потребуется прикуривать или подключать внешнее зарядное устройство.
Статью подготовил:
Интернет-магазин AKBMOSCOW
Измерение тока утечки и сопротивления изоляции
Введение
Чтобы измерить ток утечки или сопротивление изоляции устройства, необходимо подать на устройство фиксированное напряжение и измерить результирующий ток.
В зависимости от тестируемого устройства измеренный ток обычно очень мал, обычно менее 10 нА.
Это приложение состоит из двух примеров, демонстрирующих:
- Как использовать модель 2450 для измерения тока утечки на конденсаторе
- Как использовать модель 2450 для измерения сопротивления изоляции между двумя жилами коаксиального кабеля
Единственная разница между этими двумя примерами применения заключается в том, что при измерении тока утечки результаты возвращаются в амперах. При измерении сопротивления изоляции результаты возвращаются в омах.
Приложение с током утечки подает напряжение в течение определенного периода времени, поскольку устройству требуется время для зарядки. В некоторых случаях результирующий ток измеряется все время, пока устройство находится под смещением. В других случаях производится только одно измерение в конце периода выдержки.
В следующих разделах описано, как выполнять эти приложения с передней панели.
Они также показывают, как выполнять их с помощью удаленного интерфейса с командами SCPI или командами Test Script Processor (TSP®).
Необходимое оборудование
- Один интерактивный прибор SourceMeter® модели 2450
- Два триаксиальных кабеля
- Один конденсатор для измерения тока утечки
- Один коаксиальный кабель или другое устройство для измерения сопротивления изоляции
- Один кабель Ethernet, GPIB или USB для примеров удаленных команд TSP и SCPI
Настройка удаленной связи
Это приложение можно запустить с передней панели или любого из поддерживаемых интерфейсов связи прибора (GPIB, USB или Ethernet).
На следующем рисунке показаны места подключения на задней панели интерфейсов удаленной связи.
Рис. 1. Соединения удаленного интерфейса модели 2450.Соединения устройств
В зависимости от тестируемого устройства (DUT) измерение тока обычно очень мало, обычно
Подключите ИУ между клеммами FORCE HI и FORCE LO модели 2450.
На рис. 2 показаны принципиальные схемы. Один показывает измерение тока утечки конденсатора. На другом показано измерение сопротивления изолятора между двумя жилами коаксиального кабеля.
Рис. 2. Схемы соединений для проверки сопротивления изоляции и утечки конденсатора.На следующих рисунках показаны подключения задней клеммы к тестируемому устройству (DUT) для этих приложений. Если измерения утечки конденсатора вызывают помехи, вам может потребоваться использовать режим высокой емкости или добавить последовательно с конденсатором диод прямого смещения с малой утечкой.
Рисунок 3. Соединения на задней панели для проверки тока утечки. Рисунок 4. Соединения на задней панели для проверки сопротивления изоляции.Измерение тока утечки
В следующем приложении показано, как использовать модель 2450 для измерения тока утечки конденсатора емкостью 1 нФ путем подачи напряжения и измерения результирующего тока с помощью передней панели или удаленного интерфейса.
В примерах удаленного интерфейса показаны команды SCPI и команды TSP.
Это приложение настраивает модель 2450 на источник 20 В и измеряет результирующий ток утечки как функцию времени. Прибор выполняет текущие измерения за определенный период.
Для этого теста необходимо:
- Сбросить настройки прибора.
- Настройте прибор на чтение задних клемм.
- Выберите функцию напряжения источника и функцию измерения тока.
- Установите величину источника напряжения.
- Включить автоматический выбор диапазона.
- Установите задержку измерения.
- Используйте шаблон модели триггера Duration Loop для получения показаний за указанный период времени.
- Включите выход источника.
- Снимать показания за указанный период времени.
- Отключите выход источника.
ПРИМЕЧАНИЕ: При использовании модели 2450 для измерения малых значений тока убедитесь, что тестируемое устройство защищено от статического электричества.
Если номинал конденсатора больше 20 нФ, для достижения наилучших результатов включите режим высокой емкости.
Для получения дополнительной информации об оптимизации измерений утечки конденсатора и минимизации шумов см. Справочник Keithley Instruments по измерениям низкого уровня, доступный на веб-сайте Keithley Instruments (http://www.keithley.com)
Настройка приложения измерения тока утечки с помощью передней панели
Для настройки приложения с передней панели:
- Используйте измерительные провода для подключения конденсатора к задней панели модели 2450, как описано в разделе «Подключения устройств».
- Сброс модели 2450.
- Нажмите клавишу МЕНЮ .
- В разделе Система выберите Управление .
- Выберите Сброс системы , а затем выберите OK .
- Нажмите переключатель TERMINAL FRONT/REAR , чтобы настроить прибор на использование разъемов на задней панели (слева от переключателя отображается буква R).
- Нажмите клавишу ДОМОЙ .
- Нажмите клавишу ФУНКЦИЯ .
- В разделе Напряжение источника и измерение выберите Ток .
- Нажмите кнопку рядом с источником (внизу экрана).
- Введите 20 В и выберите OK .
- Нажмите клавишу МЕНЮ .
- В разделе “Триггер” выберите Templates .
- Рядом с шаблонами выберите Цикл продолжительности .
- В поле «Длительность» введите время выдержки 30 с и выберите OK .
- Рядом с задержкой введите 0,2 с и выберите ОК .
- Нажмите клавишу HOME , чтобы вернуться на главный экран.
- Нажмите клавишу TRIGGER , чтобы включить выход и выполнить измерения. Выход выключается, когда измерения завершены.
Просмотр измерений на графике передней панели
Чтобы просмотреть измерения тока утечки на графике передней панели:
- Нажмите клавишу MENU.
- В разделе “Вид” выберите “График”.
- Выберите вкладку Масштаб.
- В разделе «Ось Y» рядом с «Формат шкалы» выберите «Журнал».
- В разделе «Ось X» рядом с параметром «Автоматическое масштабирование» выберите «Вкл.».
- Выберите вкладку График, чтобы просмотреть график.
На рис. 5 показан график передней панели для этого приложения.
Настройка приложения измерения тока утечки с помощью команд SCPI
Следующий код SCPI выполняет измерение утечки конденсатора путем подачи напряжения 20 В и измерения результирующего тока утечки. Шаблон модели триггера Duration Loop подает напряжение в течение 60 секунд и выполняет измерения с интервалом 200 мс. . По истечении заданного времени конденсатор разряжается при 0 В, и выход отключается.
Отправьте следующие команды для этого примера приложения:
Настройте приложение измерения тока утечки с помощью команд TSP
ПРИМЕЧАНИЕ. Следующий код TSP предназначен для запуска из построителя тестовых сценариев Keithley Instruments (TSB). TSB — это программный инструмент, содержащийся на одном из компакт-дисков, прилагаемых к модели 2450. Вы можете установить и использовать TSB для написания кода и разработки сценариев для приборов с поддержкой TSP. Информация о том, как использовать TSB, содержится в интерактивной справке по TSB и в разделе «Введение в работу с TSP» справочного руководства по модели 2450.
Для использования других сред программирования может потребоваться внести изменения в пример кода TSP.
По умолчанию модель 2450 настроена на использование набора команд SCPI. Перед отправкой команд TSP на прибор необходимо выбрать набор команд TSP.
Чтобы включить команды TSP:
- Нажмите клавишу МЕНЮ .
- В разделе Система выберите Настройки .
- Нажмите кнопку рядом с Command Set и выберите TSP .
- Вам будет предложено перезагрузить компьютер. Выберите Да .
Следующий код TSP выполняет измерение утечки конденсатора путем подачи напряжения 20 В и измерения результирующего тока утечки. Шаблон модели триггера Duration Loop применяет напряжение в течение 60 секунд и выполняет измерения с интервалом в 200 мс. По истечении заданного времени конденсатор разряжается при 0 В, и выход отключается.
После выполнения кода результаты измерения отображаются в инструментальной консоли Test Script Builder. Из инструментальной консоли можно скопировать данные в электронную таблицу для построения графика.
Отправьте следующие команды для этого примера приложения:
График Рисунок 6 показывает результаты этого приложения. Обратите внимание на экспоненциальную реакцию конденсатора по току, когда он со временем заряжается до 20 В.
Измерение сопротивления изоляции
Следующие приложения демонстрируют, как использовать модель 2450 для измерения сопротивления изоляции. В приложениях показано, как использовать интерфейс передней панели, удаленный интерфейс с использованием набора команд SCPI и удаленный интерфейс с использованием набора команд Test Script Processor (TSP®).
Вы измеряете сопротивление изоляции между дорожками на печатной плате и между проводниками в кабелях и разъемах.
Это приложение настраивает модель 2450 на источник 20 В и делает 10 показаний сопротивления с интервалом 100 мс. После проведения измерений выход отключается.
Для этого теста вам необходимо:
- Сбросить настройки прибора
- Настройте прибор на чтение задних клемм
- Выберите функцию напряжения источника и функцию измерения сопротивления
- Установить величину выхода источника напряжения
- Включить автоматический выбор диапазона
- Используйте шаблон модели триггера Simple Loop для установки количества показаний и времени интервала
- Включить исходный выход
- Сделать показания
- Отключить выход источника
Настройте приложение сопротивления изоляции с помощью передней панели
Чтобы настроить приложение с передней панели:
- Подключите тестируемое устройство (DUT) к задней панели модели 2450, как описано в разделе «Подключения устройств».
- Сброс модели 2450.
- Нажмите клавишу МЕНЮ .
- В разделе Система выберите Управление .
- Выберите Сброс системы, а затем выберите OK .
- Нажмите переключатель TERMINAL FRONT/REAR , чтобы настроить прибор на использование разъемов на задней панели (слева от переключателя отображается буква R).
- Нажмите клавишу ДОМОЙ .
- Нажмите клавишу ФУНКЦИЯ .
- В разделе «Напряжение источника и измерение» выберите Сопротивление .
- Нажмите кнопку рядом с источником (внизу экрана).
- Введите 20 В (или другое применимое испытательное напряжение) и выберите OK .
- Нажмите клавишу МЕНЮ .
- В разделе “Триггер” выберите Templates .
- Рядом с шаблонами выберите SimpleLoop .
- Установите счетчик на 10 и выберите OK .
- Установите задержку на 0,1 секунды и выберите OK .
- Нажмите клавишу ДОМОЙ .
- Нажмите переключатель OUTPUT ON/OFF , чтобы активировать выход.
- Нажмите клавишу TRIGGER , чтобы начать снятие показаний. Измерения сопротивления отображаются в области измерения (верхняя половина) главного экрана.
- Нажмите переключатель OUTPUT ON/OFF , чтобы выключить выход, когда вы закончите измерения.
Просмотр измерений на графике передней панели
Чтобы просмотреть результаты измерений сопротивления изоляции на графике передней панели при включенном выходе:
- Нажмите кнопку МЕНЮ.
- В разделе “Вид” выберите “График”.
Настройте приложение с помощью команд SCPI
Следующие команды SCPI выполняют измерения сопротивления изоляции путем подачи напряжения 20 В и измерения сопротивления.
Шаблон модели запуска Simple Loop используется для выполнения 10 измерений с интервалом 100 мс.
Отправьте следующие команды для этого примера приложения:
Настройте приложение с помощью команд TSP
ПРИМЕЧАНИЕ. Следующий код TSP предназначен для запуска из конструктора тестовых сценариев (TSB) Keithley Instruments. TSB — это программный инструмент, содержащийся на одном из компакт-дисков, прилагаемых к модели 2450. Вы можете установить и использовать TSB для написания кода и разработки сценариев для приборов с поддержкой TSP. Информация о том, как использовать TSB, содержится в интерактивной справке по TSB и в разделе «Введение в работу с TSP» справочного руководства по модели 2450.
Для использования других сред программирования может потребоваться внести изменения в пример кода TSP.
По умолчанию модель 2450 настроена на использование набора команд SCPI. Перед отправкой команд TSP на прибор необходимо выбрать набор команд TSP.
Чтобы включить команды TSP:
- Нажмите клавишу МЕНЮ.
- В разделе «Система» выберите «Настройки».
- Нажмите кнопку рядом с Command Set и выберите TSP.
- Вам будет предложено перезагрузить компьютер. Выберите Да.
Следующие команды TSP выполняют измерения сопротивления изоляции путем подачи напряжения 20 В и измерения сопротивления.
Шаблон модели триггера Simple Loop используется для выполнения 10 измерений с интервалом 100 мс. После выполнения кода результаты измерения отображаются в Консоли приборов Test Script Builder.
Отправьте следующие команды для этого примера приложения:
Методы тока утечки в IEC 62353?
Метод прямой утечки:
Метод прямой утечки идентичен методу, используемому в стандарте IEC 60601-1, измеряя фактическую утечку через модель тела (MD) на землю (см. рис. 1 и 2).
Рисунок 1. Утечка оборудования Direct – класс I
Рисунок 2.
Утечка оборудования Direct – класс II
. Средства измерения переменного и постоянного тока утечки
• Самая высокая точность по сравнению с другими методами
• Потенциальная утечка через тело человека с помощью измерительного устройства
• Прямое сравнение с измерениями, выполненными в соответствии с IEC 60601-1
Соображения
• Резисторы 1 кОм, образующие измерительное устройство, прерывают провод заземления с низким сопротивлением, что создает потенциальную опасность при тестировании неисправного оборудования.
• Вторичный(е) путь(и) заземления. ИО/ИУ во время измерения должно быть электрически изолировано от земли. Меньшая утечка может быть измерена, так как не вся утечка может быть измерена в заземляющем проводе.
• Вторичные соединения типичны для:
• Оборудование, прикрепленное болтами к железобетонному полу (например, стоматологические кресла, МРТ)
• Оборудование, подключенное к газоснабжению или водоснабжению
• Оборудование, являющееся частью медицинской электрической системы
• Оборудование, подключенное к ПК/принтеру
• Различие в полярности рабочего и нейтрального проводников может изменить показания утечки, как таковые измерения утечки должны выполняться при каждой полярности сетевого питания
• Требуется система TN (земля – нейтраль), чтобы измерения проводились при максимальном напряжении «фаза-земля».
Любое напряжение между нейтралью и землей может привести к более низким показаниям, потенциально пропуская неисправное оборудование.
Метод дифференциальной утечки:
Метод дифференциальной утечки измеряет ток утечки в результате дисбаланса токов между проводником под напряжением и нейтральным проводником (см. рис. 3 и 4). Потенциальные вторичные заземляющие соединения включены в общее измерение, и поэтому EUT не требуется размещать изолированно от земли. Низкие токи утечки менее 75 мкА трудно измерить с помощью метода дифференциальной утечки. Таким образом, метод дифференциальной утечки считается непригодным для измерения токопроводящих незаземленных частей и в тех случаях, когда предполагается, что утечка будет ниже 75 мкА.
Рисунок 3. Дифференциал утечки оборудования — класс I
Рисунок 4. Дифференциал утечки оборудования — класс II
измеряет общий ток утечки оборудования.
• Измерительное устройство (резистор 1 кОм) больше не включено последовательно с заземляющим проводом, что обеспечивает защитное заземление с низким сопротивлением.
Рекомендации
• Измерение дифференциальной утечки менее подходит для точного измерения более низких токов утечки. (<100 мкА)
• На измерения влияет внешнее магнитное поле или собственные внутренние магнитные поля анализатора, вызванные частотой тока и высоким потреблением тока ИУ.
• Разница в полярности проводов под напряжением и нейтрали может изменить показания утечки, так как такие измерения утечки должны выполняться при каждой полярности сетевого питания
• Как прямой, так и альтернативный методы обеспечивают более высокую точность и лучший частотный диапазон, необходимые для измерения трендов в условиях низкой утечки.
Альтернативный метод измерения утечки:
Альтернативный метод аналогичен испытанию тока утечки в соответствии со стандартом IEC 60601 при одновременном измерении с разомкнутой нейтралью при одиночном замыкании на обеих полярностях.
Другое сравнение можно провести с методом испытания изоляции (за исключением того, что мы не измеряем сопротивление при постоянном напряжении, а измеряем утечку при частоте 50 Гц) и испытанием на электрическую прочность изоляции при сетевом напряжении с использованием источника напряжения с ограниченным током на частоте сети. Проводники под напряжением и нейтрали закорачиваются вместе, и между частями сети и другими частями оборудования подается ограниченное по току напряжение. Из-за токоограничивающих резисторов фактическое измеряемое напряжение зависит от тестовой нагрузки. Таким образом, измеренный ток утечки должен рассчитываться линейно пропорционально величине при сетевом напряжении.
Рис. 5. Альтернатива утечки оборудования — Класс I
Рис. 6. Альтернатива утечки оборудования — Класс II
Преимущества
влияние. Требуется только одно измерение.
• Быстрое и эффективное испытание разомкнутой нейтрали одновременно на обеих полярностях (экономия времени)
• По сравнению с испытанием изоляции 500 В пост.
