Как запустить электродвигатель от стиральной машины: Подключение двигателя от старой стиральной машины, схема подключения к сети 220 В

Неисправности электродвигателя стиральной машины

Электродвигатель от стиральной машины

Вращение барабана любой стиральной машины обеспечивает электродвигатель. В старых агрегатах преобразование электрической энергии в механическую, выполняется с помощью ременных приводов, которые присоединены к барабану и вызывают его вращение.

В современных моделях используются другие типы двигателей. Но независимо от конструкции они могут ломаться. Какие бывают возможные неисправности электродвигателя стиральной машины и как их устранить, подскажет статья.

Содержание

• Виды двигателей
• Основные поломки коллекторного двигателя
• Неисправности асинхронного двигателя
  • Как заменить щетки в стиральной машине
  • Обрыв и замыкание статорных и роторных обмоток
• Заключение

Виды двигателей

Прежде чем устранять поломки электродвигателя стиральной машины, необходимо определить тип агрегата.

Для этого выпускаются три современных типа двигателя, их особенности представлены в таблице:

Тип и фото двигателя	Особенности
Коллекторный	В конструкцию мотора входят: Статор; Коллекторный ротор; Тахогенератор или генератор скорости вращения; Алюминиевый корпус; Минимум две щетки, для обеспечения контакта ротора с двигателем. Щетки постепенно стачиваются о коллектор, это требует периодической их замены.
Асинхронный	В устройстве мотора: неподвижный статор и ротор, вызывающий вращение барабана со скоростью до 2800 об/мин. Чаще всего неисправность двигателя заключается в ослаблении вращающего момента, из-за этого барабан станет покачиваться из стороны в сторону, не выполняя полных оборотов.
С прямым приводом	Бесколлекторный, инверторный или двигатель с прямым приводом, разработан корейским концерном LG. В его устройстве, как и у асинхронного, только ротор и статор. Но принцип работы его отличается. Привод напрямую присоединяется к барабану. Это позволяет исключить применение соединительных элементов, которые являются самыми уязвимыми частями моторов. В корпусе смонтирован тахогенератор или датчик Холла, который подсчитывает количество оборотов. От перегрева устройства, двигатель защищает термопредохранитель. Крепится агрегат на четырех болтах с тыльной стороны бака.

Основные поломки коллекторного двигателя

Перед тем, как определить неисправность электродвигателя стиральных машин, следует внимательно осмотреть узлы. Но прежде нужно запустить двигатель, и посмотреть, будет он работать или нет.

Чтобы запустить двигатель нужно соединить последовательно обмотки статора и ротора, а затем подключить к остальным разъемам источник переменного тока, напряжение которого 220 Вольт. Если двигатель начинает вращаться, значит все хорошо. В это время можно определить, как бесшумно он работает, выявить искрящиеся щетки.

Главные причины поломки электродвигателей стиральных машин коллекторного типа являются:

• Изношенность щеток. Если стиральной машине более 10 лет, щетки будут сильно изношены, на что указывают сильные искры от двигателя. При износе щеток они будут небольших размеров, это видно сразу. Целая деталь достаточно длинная, без трещин и сколов. Изношенный элемент следует заменить. Выбирать щетки для замены лучше оригинальные, что увеличит срок службы двигателя после ремонта. Это не сложный процесс, его можно сделать своими руками;
• Обрывы в статорных и роторных обмотках. Оптимальным вариантом, для устранения неисправности является замена ротора или статора. Цена перемотки двигателя может быть больше стоимости нового элемента. Это связано не только с перемоткой, а и необходимостью центровки узла, чтобы устранить его биение;
• Неисправности ламелей коллектора, из-за износа или замыкания в обмотках. Выполнить диагностику износа ламелей легко, как и щеток. При этом нужно осмотреть коллектор, после извлечения ротора из двигателя. Щетки двигателя начинают искрить из-за отслаивания ламелей, обрыва подводящего контакта, наличия заусенцев. Отслаивание ламелей происходит при заклинивании ротора или возникновении межвиткового КЗ. Это приводит к перегреву агрегата. При обрыве контакта в месте соединения с ламелью, вернуть обратно провода достаточно сложно.
• Износ подшипника. Если после проверки видно биение, повышенная вибрация корпуса при работе устройства — подшипник следует заменить.

  Самое неприятное, когда якорь касается статора. В этом случае потребуется поменять якорь, или заменить статор и якорь одновременно.

Неисправности асинхронного двигателя

Существует несколько причин неисправностей и их диагностика для асинхронного двигателя, которые объединены в таблицу:

Отклонения в работе двигателя	Что делать
Двигатель на низкой скорости не работает.	Измерить сопротивление обмоток; проверить конденсатор.
Двигатель на высокой скорости не работает.	Измерить сопротивление обмоток; проверить конденсатор.
Двигатель не работает на любой скорости.	Измерить сопротивление обмоток; проверить конденсатор.
Двигатель работает не стабильно, переключается и отключается его термостат.	После отключения двигателя измерить сопротивление обмотки.
Выбивает автомат.	Проверить отсутствие утечки на корпус; проверить сопротивление между всеми контактами двигателя и его корпусом.
Сильный шум двигателя	Снять ремень, определить уровень шума; Проверить конденсатор; Проверить подшипники двигателя.
Двигатель не крутит и гудит.	Проверить конденсатор.

Неисправности электродвигателя стиральной машины индезит

Неисправность электродвигателя стиральной машины zanussi fe 804

Как заменить щетки в стиральной машине

Прежде чем приступить к замене щеток, стоит просмотреть видео.

Даже надежной и долговечной стиральной машине Ардо, требуется регулярный осмотр, и замена износившихся деталей. После 5 лет работы, возможно, потребуется замена щеток мотора, которые могут потерять полноценный контакт.

При обнаружении неисправности электродвигателя стиральной машинки марки Ардо 1000, связанной с заменой щеток двигателя, необходимо приобрести такой набор инструментов и приспособлений:

• Новые щетки.
• Мультиметр.
• Отвертки.
• Обычный пылесос.

Инструкция по замене щеток двигателя:

• Обесточивается стиральная машина;
• Освобождается место возле задней стенки агрегата, для удобства проведения работ;
• Снимается задняя стенка, после откручивания удерживающих ее винтов;

Чтобы определить размещение электромотора в стиральной машине, необходимо найти шкив барабана, а затем двигатель и приводной ремень, который соединяет их. Ремень снимается после поддевания его отверткой и прокруткой шкива.

• Перед вытаскиванием двигателя из машины, от него отключается разъем электропитания, откручиваются винты;
• Мотор снимается;
• Протирается или пылесосится двигатель, который может покрываться графитовой пылью, мешающей дальнейшим процедурам;
• Двигатель тестируется на наличие утечек и замыканий на корпус. Делать это удобнее всего с помощью мультиметра;
• Снимается питание с контактов держателей щеток, надавив на них;
• Контакты вытаскиваются из корпуса двигателя;
• Износ щетки определяется по размеру графического участка: если его величина меньше 5 мм, замену следует делать обязательно;
• Новая щетка притирается к коллектору, установкой на него наждачной бумаги и прокрутив несколько оборотов;
• Такая же процедура повторяется со второй щеткой;
• Двигатель еще раз пылесосится;
• Мотор полностью собирается и устанавливается в стиральную машину Ардо;

На этом этапе приводной ремень не нужен.

Просто машина запускается в режиме стирки. Это необходимо сделать, чтобы щетки хорошо притерлись к коллектору двигателя.

• Приводной ремень надевается на шкив двигателя, а после этого на шкив барабана;
• Стиральная машина полностью собирается;
• Устанавливается и закрепляется задняя стенка.

Таким же способом устраняются и неисправности электродвигателей стиральных машин tl.

Обрыв и замыкание статорных и роторных обмоток

При уменьшении мощности двигателя, возможно, произошло короткое замыкание, между витками обмотки. При этом барабан машины может перестать вращаться или вращаться медленно.

При остановке двигателя, скорее всего, был обрыв в обмотках статора. Это может произойти при слишком сильном нагреве корпуса мотора, причиной которого является короткое замыкание в обмотках движка. При нагревании двигателя до температуры выше 90ºС, срабатывает специальный защитный термостат.

Совет: Оптимальная температура для работы электродвигателя не должна превышать 80ºС.

Для проверки наличия обрыва в обмотках, можно использовать тестер в режиме омметра, подсоединенного к соседним ламелям. В разных положениях вала между ламелями сопротивление, рядом расположенных элементов, должно быть одинаковым — от 0,1 до 0,4 Ом.

Короткое замыкание в обмотке двигателя может появиться при нарушении изоляции. В этом случае понадобится менять весь двигатель, или снова создавать обмотку, но это очень сложно. Замыкание в двигателе может быть причиной и других неисправностей.

Заключение

Имея желание и некоторые навыки ремонта бытовой техники, можно устранить неисправность электродвигателя стиральной машины атлант, или любого другого агрегата самостоятельно. При точной уверенности, что причина поломки машины в неисправности двигателя, нужно его демонтировать из машины, а затем проводить ремонтные работы.

В этом случае, все зависит от конкретного мотора в стиральной машине, где может размещаться разный тип агрегата.

Двигатель от стиральной машины – схема подключения электродвигателя

Приводим мотор в движение

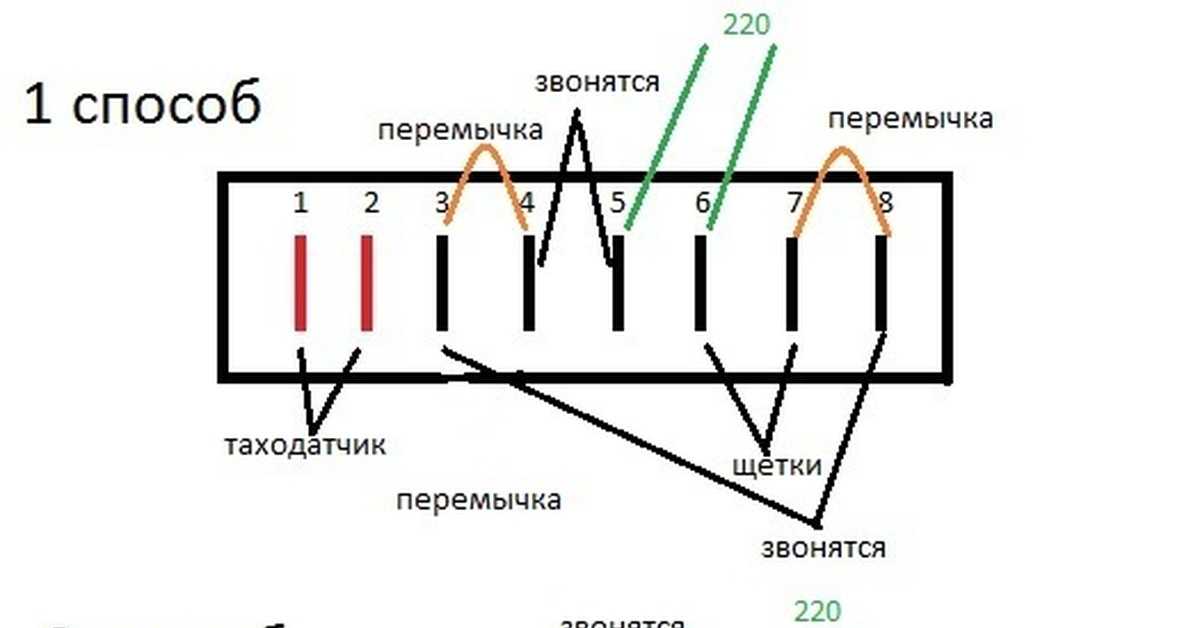

Когда пары проводов будут определены, останется лишь аккуратно их соединить. Как это сделать? Ориентируясь на схему, объедините кончик статорной обмотки со щеткой ротора. Здесь лучше соорудить перемычку и подумать об ее изоляции.

Перемычка на рисунке обозначена зеленым цветом. По окончанию этого шага останется два проводка – кончик роторной обмотки и кабель, идущий на щетку. На данные концы подается напряжение 220В. Когда произойдет включение в электросеть, мотор станет вращаться. Электромоторы стиральных машин автоматов очень мощные, поэтому работать с самодельным устройством нужно предельно аккуратно. Желательно перед использованием конструкции зафиксировать двигатель на ровной подходящей поверхности.

Если вам нужно поменять направление вращения движка, необходимо сделать перемычку на другие провода, переставить проводки роторных щеток. Как это осуществить, представлено на схеме.

Если сделать все по инструкции, электродвигатель заработает и прослужит вам верой и правдой долгое время. Когда вращаться мотор так и не начинает, следует убедиться, что двигатель вообще исправен.

Двигатели стиральных машин Indesit: разновидности, проверка и ремонт

Со временем любая техника выходит из строя. Это касается и стиральной машинки. Спустя много лет эксплуатации может перестать запускаться барабан, тогда требуется провести качественную диагностику, чтобы определить причину неисправности.

Двигатель стиральной машины Indesit – главный компонент ее конструкции, без которого работа устройства будет невозможна. Производитель создает технику с разными моторами. Отличаются они между собой по мощности и не только. Среди них можно выделить:

• асинхронный;
• коллекторный;
• бесколлекторный.

В старых моделях техники Indesit можно встретить асинхронный электродвигатель, который обладает простой конструкцией. Если его сравнивать с современными разработками, то такой мотор выполняет меньшее количество оборотов. Двигатель этого типа перестали использовать в новых моделях, потому что он не только большой и тяжелый, но и имеет маленький коэффициент полезного действия. Предпочтение производитель отдал коллекторному типу и бесколлекторному. Первый тип гораздо меньше асинхронного мотора. В конструкции имеется ременная передача. Из преимуществ высокая скорость работы, независимо от частоты, которую демонстрирует используемая электрическая сеть. В конструкции также присутствуют такие элементы:

Другое преимущество – возможность даже с минимальными знаниями произвести ремонт двигателя дома самостоятельно. Бесколлекторный вид отличается прямым приводом. То есть у него отсутствует ременная передача. Здесь агрегат напрямую соединяется с барабаном стиральной машины. Это трехфазный агрегат, в нем стоит многополосный коллектор и ротор, в конструкции которого используется постоянный магнит.

Подключение двигателя старой стиральной машины

У старых стиральных машин двигатели асинхронного типа с двумя обмотками – пусковой и рабочей. У пусковой обмотки выше омическое сопротивление. Если найдены выходные провода от обеих обмоток, и обе обмотки целые, то двигатель можно подключать

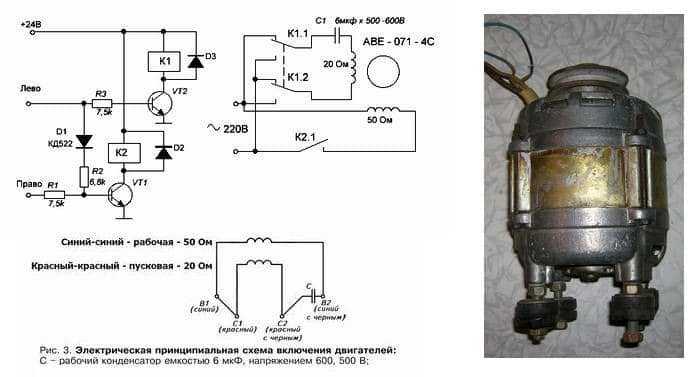

Схема подключения мотора от стиральной машины

Имеется два варианта подключения двигателя – с конденсатором, рассчитанным на напряжение 450-600 В, ёмкостью от 4 до 8 мкФ и с кнопкой кратковременного включения.

Схема подключения двигателя старой машины ФОТО: zen.yandex.ru

Схема подключения двигателя старой машины с кратковременным контактом ФОТО: zen.yandex.ru

Как подключить двигатель

Для подключения двигателя, первым делом необходимо определить пары проводов от обеих обмоток. После этого принять решение о схеме подключения – с конденсатором или с кнопкой. Собрать схему и выполнить пробное включение. Если двигатель крутится не в ту сторону, которая нужна владельцу, то следует поменять местами точки подключения пусковой обмотки.

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.

Инверторный

На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.

Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

Как поменять вращение на однофазном двигателе

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста

Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять?

Постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже.

Уточним важные моменты:

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Вариант 1: переподключение рабочей намотки

Чтобы изменить направление вращения двигателя, можно только поменять местами начало и конец рабочей (постоянной включенной) обмотки, как это показано на рисунке. Можно подумать, что для этого придется вскрывать корпус, доставать намотку и переворачивать ее. Этого делать не нужно, потому что достаточно поработать с контактами снаружи:

В результате получаем схему, где точки С и D меняются между собой местами. Теперь ротор асинхронного двигателя будет вращаться в другую сторону.

Вариант 2: переподключение пусковой намотки

Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D. Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.

На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечены коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.

В этом случае поступают так:

Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.

Все эти величины влияют на сопротивление. Оно у обмоток должно быть постоянным. Если вдруг длина или толщина проводов отличаются друг от друга, то после того, как вы организуете реверс, окажется, что сопротивление рабочей намотки станет таким же, как было раньше у пусковой, и наоборот. Это может стать и причиной того, что мотор не сможет запуститься.

Коллекторный двигатель

Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала.

Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.

Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково. Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).

Схема соединений в коллекторном движке

Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.

Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить. Хотя это не сложно сделать по меньшему сечению этих проводов.

В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.

Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.

Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа. Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.

Двухрежимный коллекторный движок

По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.

3*220*k = 300

k = 0,46

Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.

Получаем

3*U*k = 30,

U = 22 В.

Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле. Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Предлагаем ознакомиться: Как избавить стиральную машину от запаха

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Вторая жизнь двигателя старой стиральной машинки

Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.

Точильный станок

Точильный станок — прибор полезный в любом хозяйстве.

Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.

При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.

В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.

В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.

Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.

Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.

Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.

После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.

Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.

После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.

Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.

Двигатель запустится и станок будет работать.

Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.

Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.

Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.

Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.

В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.

Вибростол

Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.

Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.

Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.

В результате из бетона в формах выходит воздух, качество плитки улучшается.

Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.

Бетономешалка

Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.

Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.

Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.

Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.

Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.

В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.

Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.

Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

• он работает без пусковой обмотки;
• для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же – мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума

Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

• Мастеровой »
• Инструмент, приспособления и мастерская »
• Самоделкины »
• Сам себе электрик (Модератор: SergZH) »
• Тема: Подключение двигателя от стиральной машины.

Стиральная машина не включается

Перед тем, как продолжить, ответьте на несколько вопросов:

• Вы только что сильно загрузили машину? У вас могут возникнуть проблемы, когда тепловая защита двигателя срабатывает после остановки двигателя. Дайте ему несколько минут.
• Ваша машина выдает код ошибки? Есть некоторые коды, которые препятствуют запуску машины. Коды, связанные с дверным замком или сливом воды из машины, являются хорошими кандидатами на отсутствие запуска. В этом вам поможет руководство пользователя.
• Умирает машина заливают водой, а дальше ничего? Очевидно, у вас есть питание, и кнопка запуска работает так, чтобы машина заполнялась, поэтому переходите к блокировке от детей.
• Шумит ли машина после заполнения? Перейдите к разделу Конденсатор

Вы можете подумать, что мы шутим, но это частая причина, по которой ваша машина не запускается. И это легко проверить.

Убедитесь, что он подключен. Если это не так, это, скорее всего, исправит ситуацию. Если нет, перейдите к Tripped GFCI.

Многие зоны прачечных могут иметь розетки с защитой от замыкания на землю (GFCI). Иногда эти розетки могут отключаться из-за определенных условий (например, влаги), и они становятся мертвыми. На лицевой стороне многих из них есть две кнопки, одна из которых отмечена цифрой 9.0019 Test и другой отмеченный Reset .

• Если в вашей розетке, к которой подключена стиральная машина, нет таких кнопок, посмотрите, есть ли они в другой розетке поблизости. Если вы не найдете ничего особенно в старом доме, перейдите к разделу «Нет питания в розетке» ниже.
• Отключите стиральную машину от сети. Нажмите кнопку Reset . Вы можете услышать слабый щелчок.
• Снова подключите машину.
• Посмотрим, запустится ли. Если это так, вы сделали! Если нет, перейдите к следующему пункту.

Убедитесь, что в розетке есть питание. Иногда автоматический выключатель может сработать из-за того, что было подключено другое устройство, например, электрический нагреватель или электрический утюг, что привело к перегрузке цепи.

• Используйте заведомо работающую лампу и посмотрите, загорится ли она. Если это не так, сделайте вложенный элемент в этом списке.
• Проверьте автоматический выключатель на панели, которая питает выход осушителя.
  • Он может быть помечен, например, как «Прачечная», потому что ваша стиральная машина может иметь общий выход с газовой сушилкой. (Не электрическая сушилка)
  • Он сработал или выключен? Если это так, включите его.
• Ваша машина сейчас запускается? Все сделано!
• Не идти? Продолжаем проверять вещи.

Нет, не психологические, а управление вашей стиральной машиной. От почти оскорбительного, до каверзного у нас есть:

Нажимаем кнопку запуска. Многим машинам нужно сказать, чтобы они запускались даже после того, как вы установили цикл. Многим старым машинам с таймерами для запуска требуется вытянуть ручку цикла.

Это может привести к тому, что ваш прибор просто будет стоять, когда он установлен, и не будет реагировать ни на какие кнопки, которые вы (или дети) нажимаете.

• Посмотрите внимательно, так как часто на панели управления может загораться небольшой свет, часто похожий на младенца или улыбающийся замок, чтобы сообщить вам, что это включено. Некоторые позволяют вам включить его, когда цикл работает, и он мигает CL (выглядит как код ошибки).
• Обратитесь к руководству по эксплуатации или руководству пользователя, чтобы узнать больше об индикаторе и о том, как отключить блокировку.

Часто это может быть установлено случайно при попытке запрограммировать машину на определенный цикл, и вы нажимаете «волшебную» последовательность, и вдруг она не включается.

• Если он включен, выключите его. Теперь ты должен быть в порядке.
• Если на вашей машине его нет или он не включен, перейдите к следующему пункту «Сломанные ручки или валы» ниже.

Возможно, ручка на валу ослабла, поэтому она не поворачивается, но вы думаете, что это происходит. Это относится в основном к старым машинам с ручками, которые не вызывают индикации на дисплее панели управления.

• Проверьте все ручки, чтобы убедиться, что они надежно закреплены на валах.
• Проверьте валы, чтобы убедиться, что они действительно что-то крутят, а не просто бесполезно крутятся.
• Если все это проверяется, переходите к следующему пункту, если нет, замените ручку или элемент управления по мере необходимости.

Когда ваша стиральная машина не включается, наиболее распространенной неисправностью компонента, вероятно, является крышка или дверной выключатель.

Старые, традиционные машины с вертикальной загрузкой имеют переключатель крышки, который просто сообщает машине, что крышка закрыта, и если переключатель выходит из строя, многие из этих машин не начнут свой цикл. Некоторые могут наполниться водой, но тогда они остановятся.

• Выключатель на этом типе машины можно проверить на целостность с помощью мультиметра, установленного на Ом или функцию проверки целостности цепи. и следует заменить.
• Вот пример процедуры замены старого переключателя крышки Whirlpool/Maytag/Kenmore.

Если ваша машина имеет дверную защелку, встроенную в переключатель, особенно если она имеет электронное управление, может потребоваться сигнал от защелки, подтверждающий, что дверца заперта, прежде чем она запустится. Если на нем не отображается символ блокировки дверцы или индикатор блокировки дверцы не загорается, когда вы пытаетесь запустить цикл, это может быть признаком этой проблемы.

В старых традиционных машинах используется переключатель, встроенный в ручку таймера цикла, который может выйти из строя. Он будет показывать непрерывность, когда ручка таймера находится во включенном положении (в большинстве случаев выдвинута), и часто рядом с таймером есть диаграмма или схема, которая показывает, какие контакты переключателя должны быть замкнуты, когда машина работает.

• Проверить целостность выключателя можно с помощью мультиметра.
• Посмотрите на схему (часто находится внутри пульта управления стиральной машиной), чтобы увидеть, какие контакты на переключателе нужно проверить. Там обычно указаны контактные телефоны.
• Если непрерывности нет, замените таймер. Это может быть довольно дорого, так как это что-то вроде платы управления для такой машины.
• Если у вас есть непрерывность, перейдите к следующему пункту.

В новых машинах обычно используется сенсорное управление, и неисправности в этих частях гораздо труднее диагностировать. Возможно, вышла из строя плата управления двигателем или плата управления, что более вероятно.

Неисправный конденсатор позволит выполнять многие немоторные функции, в том числе на некоторых машинах с откачкой, но барабан или мешалка не будут двигаться. Гудящий звук без проворачивания моющих частей – признак выхода из строя конденсатора. Это будет небольшой цилиндр с двумя электрическими разъемами, расположенный рядом с двигателем или иногда на задней панели машины.

Вы можете использовать мультиметр, чтобы проверить различные контакты на двигателе на непрерывность и правильное сопротивление. Вам следует обратиться к диаграммам в консоли или любому техническому листу, который находится в машине, чтобы вы могли знать правильные значения. В качестве приблизительного ориентира для большинства обмоток двигателя разумно около 5-10 Ом.

Еще одно место, чтобы проверить, если вы даже не слышите гул, но машина может заполниться, это плата управления двигателем. Обычно он располагается рядом с двигателем и подключается к нему напрямую. Обратите внимание на сгоревшие компоненты или признаки потемнения на плате. если все в порядке, переходите к следующему пункту.

Неисправная плата управления делает почти мертвой машину. На машинах с электронным управлением плата управления является мозгом системы, и если вы дошли до этой точки, проблема может заключаться только в том, что осталось. Если ваша машина будет делать мало, и вы проверили все эти другие элементы, вам остается исправить плату управления.

Стиральная машина без отжима

Двигатель Nicolini, 4 л.с.

, 230 В, автоматический старт-стоп

$1 160,00

1 160,00 $

Количество:

Описание

Этот аппарат высокого давления сочетает в себе электродвигатель со сплошным валом Nicolini & C мощностью 4 л. .

• Включает в себя электродвигатель, насос, съемный разгрузочный клапан Bertolini (регулятор давления), кронштейн для настенного монтажа, пистолет, трубку, блок управления, 30-футовый шланг и набор из 5 насадок
• Насос и двигатель промышленного класса, полностью пригодные для обслуживания благодаря нашей линейке запасных частей и ремонтных комплектов
.
• Двигатель с половинной скоростью работает тише и продлевает срок службы насоса
• Прочный шланг с проволочной оплеткой, устойчивый к скручиванию, с быстроразъемными соединениями для легкой сборки и транспортировки
• Пульт дистанционного управления 9Вариант 0138 с системой автоматического отключения устраняет механические движущиеся части, подверженные износу
• Реле давления вариант полностью настраивается с помощью нашей профессиональной линейки аксессуаров, таких как пистолеты-распылители, комплекты для пены, турбофорсунки и многое другое

Характеристики двигателя Nicolini & C

Этот насос оснащен пусковым переключателем и электрическим проводом длиной 6 футов (без вилки).

Источник питания: Однофазный
Мощность: 4,0 л.с. (3,0 кВт)
Скорость: 1750 об/мин
Напряжение: 230 В
Ток: 17 А 907 1720 Частота: 900 19 Степень защиты: IP55
Вал: Вал ⅝″ с фланцем NEMA 56C

Опции насоса

Bertolini WBH 2130

• Макс. давление: 2100 фунтов на кв. дюйм (145 бар)
• Макс. скорость потока:  2,8 галлона США в минуту (10,4 л/мин)
• Насосный механизм:  Тройной поршень
• Вход: ⅜″ на насосе, садовый шланг ¾″ на разгрузочном устройстве
• Выход: ⅜″ на насосе, ⅜″ быстроразъемное соединение на разгрузочном устройстве
• Марка масла:  SAE 75W-90

Bertolini WBH 2525

• Макс. давление: 2500 фунтов на кв. дюйм (175 бар)
• Макс. скорость потока:  2,3 галлона США в минуту (8,7 л/мин)
• Насосный механизм:  Поршень Triplex
• Вход: ⅜″ на насосе, садовый шланг ¾″ на разгрузочном устройстве
• Выход: ⅜″ на насосе, ⅜″ быстроразъемное соединение на разгрузочном устройстве
• Марка масла:  SAE 75W-90

Поставляется в 2 коробках, требуется сборка. В комплект не входит вилка на 230 В.

Видео

Дополнительная информация

Canpump

4,0 л.с.

Half speed

17 ампер

2100–2500 фунтов на кв.

Сопутствующие товары

Клиенты также просмотрели

Быстрый просмотр

Канпамп

Настенная мойка высокого давления Canpump: двигатель 7,5 л.
