Как включить блок питания без компьютера (перемычка)

Главная » Компьютер

Автор admin На чтение 4 мин Просмотров 3.9к. Опубликовано 17.04.2019

Компьютерные блоки питания приводятся в действие благодаря подключению к материнской плате. Однако в некоторых ситуациях такой возможности нет. Иногда пользователям необходимо проверить работоспособность старого или нового БП без использования компьютера, подключить второй блок к ПК или диагностировать неполадку. В сегодняшней статье вы узнаете о том, как включить блок питания без компьютера с помощью перемычки контактов.

Чтобы полностью разобраться в вопросе, не пропускайте данное видео. В нем описываются и показываются все действия из инструкции.

Содержание

1. Подготовка к включению
2. Перемычка контактов
3. Дополнительная нагрузка на БП
4. Заключение

Подготовка к включению

К ремонту и управлению компонентами компьютера необходимо подходить максимально ответственно. Если у вас нет практики в подобных процедурах, то выполняйте все действия из нашего руководства в строгой последовательности:

1. Если блок питания установлен в компьютере, то его необходимо отсоединить и извлечь. Для этого полностью отключите системный блок от сети, отсоедините кабель 20-pin или 24-pin от материнской платы, а также все дополнительное оборудование (жесткие диски, видеокарты, кулеры и так далее).
2. Приготовьте к подключению оборудование, которое даст нагрузку на блок питания.
   В этой роли может выступать винчестер, DVD-привод, кулер или даже обычная лампочка. Главное, чтобы устройство было исправным.
3. Также потребуется короткий провод для перемычки контактов. В качестве заготовки подойдет кусок кабеля с оголенными концами или обычная скрепка, согнутая в нужной форме.

Перемычка контактов

В современных персональных компьютерах используются блоки типа ATX. Они подключаются к материнской плате с помощью штекера на 20 или 24 контакта в зависимости от конкретной модели и производителя. Суть перемычки двух контактов заключается в имитации сигнала от материнской платы. В результате чего блок питания запустится без стороннего оборудования. Ниже представлены схемы расположения контактов и их цвет. Чтобы пользователю было проще ориентироваться, на рисунке отображена защелка штекера.

Теперь переходим к самому главному – процедуре включения БП. Но перед этим нужно подробно разобраться в устройстве штекера питания и контактах. Для замыкания необходимо соединить заготовленным проводом контакт PS_ON, который выделен зеленым кабелем, с любым контактом COM черного цвета. Удобнее перемыкать PS_ON с соседним контактом.

Если на вашем блоке питания перепутаны цвета, то не рискуйте и ориентируйтесь по расположению нужных проводов. Если защелку штекера считать верхней частью, то PS_ON располагается в верхнем ряду четвертым слева. Пятым находится черный COM, который и соединяется проводком.

Если вы хотите запустить старый блок питания стандарта AT, то данная схема не подойдет. Вам необходимо использовать две перемычки одновременно. Одна соединяет голубой и один из черных контактов, а вторая используется для моста между белым и коричневым проводами.

Дополнительная нагрузка на БП

Перед включением блока питания необходимо обезопаситься от возможной поломки. Дело в том, что большинство современных БП отказываются запускаться «вхолостую». Для включения необходима минимальная нагрузка, поэтому вы должны подключить кулер, жесткий диск или дисковод. Подключите устройство через Molex.

Теперь все готово к запуску и проверке работоспособности блока питания. Необходимо подключить оборудование к источнику электричества с помощью обычного сетевого кабеля, который используется в работе системного блока.

Запустите питание тумблером на задней части БП. Если вы подключили кулер, то он должен заработать при полностью исправном оборудовании. Если блок питания запустится без дополнительной нагрузки, то это приведет к снижению срока эксплуатации устройства.

Заключение

Итак, теперь вы знаете, как включается блок питания без компьютера с помощью перемычек. В данной процедуре нет ничего сложного, поэтому в экстренной ситуации вы сможете провести простую диагностику оборудования. Если вам непонятны какие-либо моменты и шаги из инструкции, то пишите вопросы в комментариях. Мы оперативно находим решения проблем и отвечаем каждому посетителю!

Как запустить блок питания без компьютера перемычкой: схема контактов

Блок питания компьютера подключается к материнской плате, видеокарте, жестким дискам и накопителям, а иногда – и к другим комплектующим. Если он неисправен, то это большой риск для компьютерного «железа», а если он не работает, то система попросту не включится. В данной статье мы расскажем, как запустить блок питания без компьютера и как его проверить, чтобы убедиться, что все в порядке.

Содержание

1. Зачем это нужно?
2. Как запустить компьютерный блок питания без компьютера
3. Вопрос безопасности
4. Замыкание контактов
5. Что делать, если блок питания не включается
6. Измерение выходного напряжения
7. Проверка на вздутие конденсаторов

Зачем это нужно?

В каких ситуациях в принципе человек захочет узнать, как включить блок питания без компьютера? Возможных причин достаточно много, мы же пройдемся по самым очевидным из них:

• Желание проверить бывший в употреблении БП перед установкой в компьютер.
• Покупка блока с рук без возможности проверить в ПК, например, если у продавца его нет.
• Сомнения в том, что купленный в магазине БП на самом деле является новым.
• И многое другое.

Более подробно на причинах такого решения останавливаться нет смысла. Основная задача – запуск блока питания без компьютера. Давайте разбираться, как это в принципе делается.

Как запустить компьютерный блок питания без компьютера

Если вы просто включите БП к сети с помощью специального компьютерного провода, то он не заработает. И не поможет даже переключение тумблера, который обычно находится рядом с местом подключения кабеля. Все дело в том, что цепь его питания все равно не будет замкнутой. В стандартном режиме, при подключении к ПК, она замыкается только при подключении кабеля к разъему питания на материнской плате, обычно он 20-ти или 24-пиновый и выглядит так:

Сразу же после подключения этого разъема через блок питания пойдет ток от электросети. Другие разъемы подключать уже не требуется, в том числе и для процессора, который также располагается на материнской плате, но уже 4-х или 8-пиновый.

Поскольку наша задача – включение блока питания без компьютера, то вариант с использованием материнской платы, очевидно, отпадает. Но на самом деле она и не требуется, ведь вы можете использовать специальную перемычку для колодки питания материнской платы или самостоятельно замкнуть контакты, например, проводом с оголенными концами.

Перемычки для включения блока питания без материнской платы можно купить в магазинах электроники, а еще их достаточно легко найти на барахолках по типу Авито. Но, скорее всего, такая перемычка вам и не потребуется, ведь для одного раза хватит и замыкания контактов.

И тут возникает два логичных вопроса:

• Насколько это безопасно?
• Какие контакты замкнуть?

Пройдемся по каждому из них по отдельности.

Вопрос безопасности

Функция компьютерного блока питания – запитывать все железо ПК, при этом защищая его от нестабильной подачи тока. По этой причине в него встроено много защитных механизмов. Банальное включение и выключение – полностью безопасный процесс в штатном режиме использования. Соответственно, беспокоиться вам не о чем, достаточно соблюдать базовые правила безопасности:

• Розетка должна быть с заземлением.
• Блок питания стоит на не проводящей ток поверхности.
• У вас сухие руки.
• И так далее.

Замыкание контактов

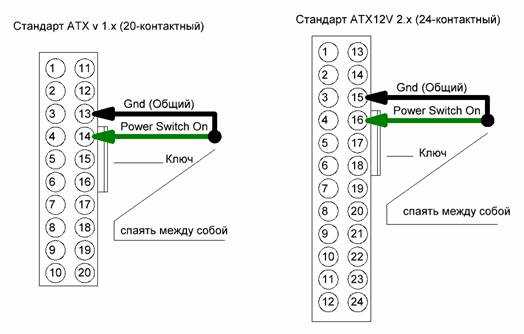

Для запуска блока питания на колодке подключения к материнке нужно замкнуть два контакта: PS_ON (Power Supply On) и землю (может называться COM, GND или Ground). Вот стандартная схема распиновки:

То есть нам нужен четвертый и пятый контакты на ряду, который находится на стороне защелки разъема, если смотреть слева направо. Для удобства мы еще отметили их на картинки с самим проводом:

Вы их можете замкнуть обычным проводом или даже разогнутой скрепкой. Тут действуйте так, как вам будет удобно. Соответственно, порядок действий таков:

1. Подключите сетевой кабель к рабочей розетке и к блоку питания.
2. Убедитесь, что тумблер на БП находится во включенном положении. Но на некоторых моделях он может отсутствовать.
3. Замкните указанные контакты.

О включении компьютерного блока питания должно свидетельствовать вращение кулера охлаждения. Он будет чуть слышен, а еще виден через решетку на корпусе.

Что делать, если блок питания не включается

Если вам не удалось запустить блок питания компьютера таким способом, то проверьте следующие моменты:

• Используется рабочая розетка.
• Кабель питания вставлен до конца.
• На блоке питания включен специальный тумблер (положение I, а не 0).
• Вы замкнули правильные контакты, используя что-то, что проводит ток.

Ну а если это не помогло, то стоит переходить к более тщательный проверке, включающей в себя измерение напряжений и осмотре элементной базы в разобранном виде.

Измерение выходного напряжения

Самый надежный способ проверить блок питания без компьютера – воспользоваться мультиметром для замера всех напряжений. Здесь все зависит от отдельной модели, но есть некоторые общие правила. Во-первых, должно присутствовать дежурное напряжение 5 вольт. На схеме распиновки это 5VSB и зачастую это фиолетовый провод. Оно должно появляться при включении БП в сети и замыкания перемычкой.

Также у подключенного блока имеет смысл проверить следующие напряжения:

• +3.3VDC + COM – 3,3 В
• +12V DC + COM – 12 В
• +5VDC – 5 В

Допустимое отклонение в напряжении – 5 вольт.

Проверка на вздутие конденсаторов

Еще один способ проверки состояния блока питания – визуальный осмотр его элементов после разборки. Заниматься этим стоит только в том случае, если гарантийный период подошел к концу. Вам нужно открутить верхнюю крышку и внимательно изучить состояние конденсаторов, предохранителей и других элементов. Конденсаторы не должны выглядеть вздутыми, на плате не должно быть темных участков и вышедших из строя предохранителей.

Если что-то из этого вы заметили, то ни в коем случае не стоит включать блок питания от компьютера. Имеет смысл обратиться в сервис по ремонту ПК. Но зачастую бюджетный блок питания ремонтировать невыгодно, лучше и надежнее приобрести новый из магазина с гарантией. Ведь использование неисправного БП может привести к выходу из строя других комплектующих, из-за чего вы потратите гораздо большую сумму, в сравнении с экономией. Этот момент обязательно стоит учитывать.

Как включить материнскую плату без корпуса или выключателя питания

СОДЕРЖАНИЕ

1

Включение материнской платы или ПК без корпуса или выключателя питания может показаться невозможным, но на самом деле это не так. от правды!

Весь процесс не только прост, но и довольно прямолинеен.

Как включить ПК без корпуса или выключателя питания

С технической точки зрения, физический корпус не является необходимая часть вашей сборки. Он обеспечивает защиту и структуру всей системы, но не обязательно, чтобы она работала должным образом.

Если вы используете что-то вроде экзотического корпуса для ПК, тестового стенда (ниже) или корпуса для майнинга, они часто поставляются без выключателя питания.

Изображение предоставлено: Streacom

Чтобы включить систему, вам необходимо сделать следующее:

Позаботьтесь о статическом электричестве

Прежде всего, убедитесь, что вы избавились от любого статического электричества, которое могло накопиться. вверх.

Для этого просто возьмите любой заземленный металлический предмет на пару секунд, и все готово.

Если вы вообще не используете испытательный стенд, корпус для майнинга (или что-то подобное), а используете только голую материнскую плату, убедитесь, что она полностью изолирована от всего, что проводит электричество . Лист картона, помещенный между материнской платой и вашим полом/поверхностью, подойдет в крайнем случае (например, коробка материнской платы).

Проверьте свою материнскую плату

Теперь, когда вы позаботились о статическом электричестве, пришло время выяснить, как включить компьютер без корпуса.

По сути, вам нужно сделать то же самое, что и настоящий выключатель питания, то есть замкнуть правильные контакты. Это подаст питание на вашу материнскую плату вместе со всеми компонентами, которые к ней подключены.

Чтобы сделать это вручную, вам нужно найти контакты PWR SW . Они также могут быть помечены как PC ON , в зависимости от марки вашей материнской платы и ее номенклатуры.

Источник: MSI

Если вы не знаете, с чего начать поиск, зайдите в Интернет и выполните быстрый поиск руководства по вашей материнской плате; на нем будет вся необходимая информация, включая точное расположение вышеупомянутых контактов выключателя питания.

Эти контакты также помечены прямо на материнской плате. Контакты JFP1 можно найти в правом нижнем углу большинства материнских плат, а этикетка с описанием должна быть рядом с ними.

Замкните контакты

Теперь, когда вы нашли нужные контакты, пришло время закоротить их и загрузить систему.

Прикоснитесь к вышеупомянутым контактам (и ни к чему другому) с помощью любого металлического/проводящего предмета (например, отвертки или ключей от дома), и ваш компьютер включится! Прекратите закорачивать контакты сразу после того, как увидите, что компьютер включается.

Источник: MSI. , выполняя при этом ряд шагов, которые включают блок питания и вашу систему.

Если все остальное подключено правильно и находится в рабочем состоянии, ваша система выполнит POST (самотестирование при включении питания).

Переключатель шнура питания с кнопкой включения/выключения от Amazon

С 2-контактным разъемом PWR SW на одном конце и кнопкой включения/выключения на другом шнур питания с выключателем, подобный этому (на фото выше), является наиболее простым способом включения ПК без корпуса.

Используйте кнопку питания на материнской плате

Некоторые материнские платы поставляются с собственной маленькой кнопкой питания, которая выглядит следующим образом:

Кнопка питания на материнской плате Asrock



Кнопка питания на материнской плате Asus квадратная кнопка с надписью «Пуск», «Питание» или «ВКЛ. », обратитесь к руководству по материнской плате, чтобы узнать, не спрятана ли она где-нибудь незаметно.

Поскольку такая кнопка питания поставляется только на материнских платах более высокого класса, скорее всего, на вашей материнской плате ее нет. В этом случае используйте описанный выше метод «замыкания».

Заключение

Подводя итог, вот краткое пошаговое руководство о том, как включить ПК без корпуса или выключателя питания:

• Перед тем, как начать возиться с компьютером, лучше всего ухватиться за любой металл объект, чтобы снять статическое электричество, которое могло накопиться. Это очень желательно, , особенно , если вы находитесь в комнате с ковровым покрытием.
• Затем убедитесь, что ваша материнская плата изолирована от любого проводящего материала. Картонные листы или коробки работают как шарм.
• Убедитесь, что все основные компоненты подключены и переключатель питания блока питания включен.
• Найдите контакты выключателя питания материнской платы. Обычно они имеют маркировку PWR SW или PC ON. Если вы не можете их найти, лучше всего обратиться к руководству вашей материнской платы.
• После того, как вы нашли контакты выключателя питания, вам нужно закоротить отрицательный и положительный контакты
  . Вы можете сделать это с помощью отвертки или любого металлического предмета таким образом, чтобы он касался только двух контактов и больше ничего.
• Вот и все! Ваша система должна включиться, а вентиляторы должны начать вращаться в тот момент, когда вы замкнете контакты PWR SW.

Если метод замыкания контактов отверткой на ваш вкус слишком дерганый, вы всегда можете купить кабель питания с 2-контактным переключателем SW.

Их можно недорого купить в Интернете, и, несомненно, это самый простой и элегантный способ включения ПК без корпуса.

Часто задаваемые вопросы

Могу ли я использовать ПК без чехла?

Конечно можешь! В отличие от некоторых других компонентов, корпус ПК не является неотъемлемой частью вашей системы.

Корпус для ПК дает дополнительные преимущества в виде защиты и дополнительной структурной целостности, но вы можете использовать свой ПК без него (при условии, что вы знаете, как его включить).

Опасно ли замыкание ПК?

Если закоротить два правых контакта, то опасности быть не должно.

Замыкание неправильных контактов может привести к необратимому повреждению материнской платы, поэтому будьте особенно осторожны при выполнении этих действий.

Чтобы еще больше снизить риск, используйте металлическую отвертку с резиновой ручкой.

Over To You

Включение ПК без корпуса или выключателя питания — чрезвычайно простая процедура.

Все, что вам нужно, это отвертка (или любая металлическая поверхность, с помощью которой вы можете перепрыгнуть через два нужных контакта), и все готово!

Приходилось ли вам когда-нибудь перезапускать компьютер, и если да, то почему? Дайте нам знать в разделе комментариев ниже, и если вам нужна помощь, зайдите на наш форум и спросите!

CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Какие контакты замыкать для запуска материнки. Как запустить компьютерный блок питания без компьютера

Навык запуска блока питания без компьютера и материнской платы может быть полезен не только системным администраторам, но и обычным пользователям. При возникновении проблем с вашим ПК важно проверить работоспособность отдельных частей. С этой задачей может справиться любой человек. Как включить блок питания?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращенно БП) стандарта АТ, которые запускались напрямую. С современными ATX-устройствами этот трюк не пройдет. Для этого вам понадобится небольшой провод или обычная канцелярская скрепка, чтобы закоротить контакты на вилке.

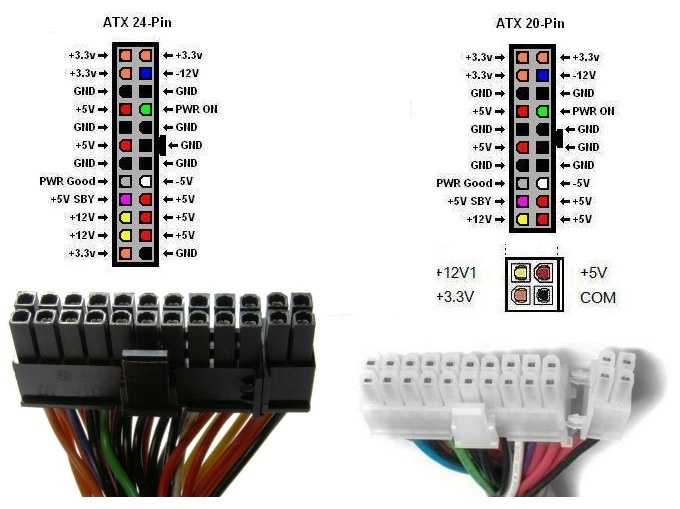

Слева – 24-контактный штекер, справа – более старый 20-контактный штекер

В современных компьютерах используется стандарт АТХ. Для него есть два типа разъемов. Первый, более старый, имеет на вилке 20 контактов, второй – 24. Чтобы запустить блок питания, нужно знать, какие контакты замыкать. Чаще всего это зеленый контакт PS_ON и черный контакт заземления.

Внимание! В некоторых «китайских» вариантах БП перепутаны цвета проводов, поэтому перед началом работы лучше ознакомиться с распиновкой.

Пошаговая инструкция

Итак, когда вы ознакомились с разводкой проводов, можно приступать к запуску.

Как запустить блок питания компьютера – видео

Проверка исправности блока питания – простая задача, с которой справится обычный пользователь ПК. Достаточно просто внимательно следовать инструкции. Удачи!

Навык запуска блока питания без компьютера и материнской платы может быть полезен не только системным администраторам, но и обычным пользователям. При возникновении проблем с ПК главное проверить его отдельные части на работоспособность. С этой задачей может справиться любой человек. Как включить блок питания?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращенно БП) стандарта АТ, которые запускались напрямую. С современными ATX-устройствами этот трюк не пройдет. Для этого потребуется небольшая проволока или обычная скрепка, чтобы замкнуть контакты на вилке.

Современные компьютеры используют стандарт ATX. Для него есть два типа разъемов. У 1-го, старшего, на вилке 20 контактов, у 2-го – 24. Для того, чтобы запустить блок питания, нужно знать, какие контакты замыкать. Чаще всего это зеленый контакт PS_ON и черный контакт заземления.

Внимание! В некоторых «китайских» вариантах БП перепутаны цвета проводов, поэтому перед началом работы лучше ознакомиться с распиновкой.

Пошаговая инструкция
Итак, когда вы ознакомились с раскладкой проводов, можно приступать к запуску.

1. Если блок питания находится в системном блоке, отсоедините все провода и вытащите его.

2. Старые 20-контактные блоки питания очень чувствительны и никогда не должны работать без нагрузки. Для этого нужно подключить непристойный (но рабочий) винчестер, кулер или примитивную гирлянду. Главное, чтобы блок питания не простаивал, иначе срок его службы сильно сократится.

Подключить что-нибудь к блоку питания для создания нагрузки, например кулер

3. Внимательно посмотреть на распиновку и сравнить ее со своей вилкой. Необходимо закрыть PS_ON и COM. Так как их несколько, выбирайте наиболее комфортный для себя.

Соблюдайте расположение контактов на вашей вилке и на схеме

4. Установите перемычку. Это может быть короткий провод с оголенными концами или канцелярская скрепка.

5. Замкните выбранные контакты.

Замкните контакты PS_ON и COM

6.Включите питание.
Вентилятор шумит – блок питания работает.

Проверка исправности блока питания – несложная задача, с которой справится обычный пользователь ПК. Просто внимательно следуйте инструкциям.

У многих компьютерщиков возникает вопрос: “Как включить блок питания без компьютера?” Эта необходимость обусловлена ​​разными причинами, чаще всего речь идет о проверке работоспособности катодных ламп или новых охладителей.

Почему такие сложности?

Включение блока питания без компьютера в случае его ремонта просто необходимо, так как если постоянно выключать и включать компьютер, это негативно скажется на компонентах ПК, из-за преждевременного выхода из строя аккумуляторов. Кроме того, любые эксперименты с компьютером могут привести к нестабильной работе операционной системы.

Первый запуск

Как говорит компьютерная мудрость, если бы вы смогли найти блок питания ПК, то как его включить понять еще проще. Все современные компьютерные блоки соответствуют стандарту ATX (специальный международный стандарт). Так, в 20-контактном разъеме есть контакт, отвечающий за активное состояние любого такого блока. Это четвертый контакт слева (считать нужно от защелки крепления). Чаще всего нужный нам контакт зеленого цвета. Этот провод надо попробовать соединить с землей (т.е. любой черный провод). Удобнее всего использовать соседний, 3-й контакт. Если все сделано правильно, блок питания моментально оживет, а кулер зашумит.

Как включить блок питания без компьютера: подробности

Устройства АТХ могут обеспечить следующие напряжения: 3,3, 12 и 5 В. Кроме того, они обладают хорошей мощностью (от 250 до 350 Вт). Но вот вопрос: “Как включить блок питания компьютера?” Выше мы уже, так сказать, в двух словах обрисовали процедуру, а теперь попробуем разобраться в ней подробнее.

Раньше было проще

Любопытно, что старые блоки AT можно было запускать напрямую. Стандарт ATX намного сложнее. Однако решение огромной проблемы сводится к небольшой проводке, которую нужно соединить определенным образом. Мы уже описывали, как включить блок питания без компьютера, но просим вас отключить все провода, идущие к материнской плате, жестким дискам, накопителям и другим компонентам. А еще лучше удалить нужный нам элемент из системного блока и работать вдали от него.

Еще один важный момент, который нельзя упускать из виду: не заставляйте блок питания работать вхолостую. Таким образом, вы можете сократить его жизнь. Обязательно нужно давать нагрузку. Для этой цели можно подключить старый жесткий диск или вентилятор. Как уже отмечалось, для запуска вам потребуются черные и зеленые контакты. Однако помните, что некоторые производители по непонятным причинам отказываются следовать установленной цветовой маркировке. В этом случае желательно предварительно внимательно изучить распиновку. Если ваши знания позволяют, можно сделать специальную кнопку для включения блока питания.

Непонятные проблемы с питанием компьютера: ПК перестал включаться

Для начала проверим наличие первичного питания ~220В на входе БП. Среди причин отсутствия можно назвать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также проблема может крыться в источнике. На задней панели многих агрегатов есть выключатель питания — он тоже может быть неисправен или выключен.

В случае подачи основного питания, даже если компьютер выключен, на выходе блока питания есть напряжение +5В (если все исправно). Это можно проверить, проверив контакты разъема блока питания тестером. Нас интересует пин 9, у которого фиолетовый провод (+5VSB).

Часто на материнской плате имеется светодиод дежурного напряжения. Если он активен, присутствуют и сторожевой таймер, и первичный источник питания.

Если компьютер по-прежнему не включается, ищите другие источники проблемы. Ниже мы рассмотрим наиболее распространенные причины.

1. Обрыв цепи кнопки питания. Чтобы это проверить, замкните пинцетом контакты, отвечающие за включение питания на вашей материнской плате, либо запустите блок питания вне системного блока (выше мы подробно описали, как включить блок питания без компьютера).

2. Короткое замыкание, возникающее на выходе блока питания. Попробуйте отключить все устройства от источника питания и временно вынуть все адаптеры из разъемов. Также отключите все USB-устройства. Также можно отключить 4-8-контактный разъем питания процессора Power Connector +12V.

3. Неисправна материнская плата или блок питания. Если к блоку питания подключена только материнская плата, но он не включается, вероятно, неисправен сам блок. Что касается неисправности «материнской платы», приводящей к невозможности включения блока питания компьютера, отметим, что теоретически это возможно, но на практике встречается крайне редко. Чтобы проверить это, включите блок питания, не подключая разъем к материнской плате. Если блок питания включается, то неисправна именно материнская плата.

Наверное, многие активные пользователи современных и не очень компьютеров хотя бы раз за период их использования модернизировали своего высокотехнологичного друга, то есть заменяя отдельные компоненты более современными и мощными решениями. Очень часто детали ПК, прошедшие замену, лежат в хранилищах и гаражах без дела. При этом многие из них все же могут служить своему владельцу пусть и не совсем стандартными, но в то же время достаточно функциональными помощниками в разных делах.

Ниже мы поговорим о блоке питания компьютера. Этот важный компонент любого системного блока может использоваться не только для питания компьютерных систем, но и для других целей. Нужно только разобраться, как запустить блок питания без материнской платы.

Приложение БП

По сути, блоки питания, применяемые в компьютерах, представляют собой достаточно универсальные решения, являющиеся, по сути, преобразователями напряжения. Включение БП без материнской платы позволяет получить на его выходах различные напряжения электрического тока, применимые для питания самых разных устройств и устройств. Рассматриваемая составляющая ПК представляет собой достаточно надежный и мощный импульсный блок питания, обеспечивающий на своем выходе стабилизированные напряжения, а также, что немаловажно, снабженный защитой от короткого замыкания. Прежде чем перейти к инструкции, как запустить блок питания без материнской платы, рассмотрим на конкретных примерах, для чего может понадобиться эта процедура.

Светодиоды

Сегодня светодиодные ленты широко используются в качестве источника света или декоративного освещения, в том числе и в обычных квартирах. Одно из напряжений на выходе компьютерного БП равно 12В. Это именно тот показатель, который требуется светодиодной ленте. Вам достаточно сделать несколько манипуляций с блоком питания, подключить к нему ленту, и экономичное освещение готово!

Маломощные устройства

Знания по запуску блока питания без материнской платы вы можете применить в вопросе обеспечения питанием различных моторов, вентиляторов, лампочек и т.д. После запуска блока питания мы получить три разных напряжения – 12В, 5В и 3,3В. Этого списка обычно достаточно, чтобы прокормить вышеперечисленное. Можно запитать и более мощные устройства, например, автомагнитолу или усилитель звука для пассивных акустических систем. Главное не превышать допустимую нагрузку.

Инструкция

Итак, как можно запустить блок питания без материнской платы. Это на самом деле очень просто. Для того чтобы блок питания автоматически запускался при подаче напряжения, необходимо замкнуть контакты №14 (POWER ON) и GND, расположенные на колодке, которая подключена к материнской плате ПК, после чего подать напряжение на питание снабжать себя. В большинстве случаев контактами, необходимыми для замыкания, являются концы зеленого и черного проводов. Для закрытия используется любой доступный металлический предмет – кусок проволоки, скрепка и т.п.

Предупреждение

Перед запуском блока питания без материнской платы пользователь должен убедиться в наличии на ней нагрузки. То есть устройство должно быть подключено к блоку питания (красный и черный провода). Включение агрегата «вхолостую» крайне нежелательно и может привести к выходу из строя блока питания. Нагрузку можно представить обычной лампочкой мощностью около 10 Вт, резистором, штатным корпусным вентилятором для ПК и т.

д.

Таким простым способом можно вдохнуть жизнь в, казалось бы, ненужный и непригодный прибор . Сам способ запуска, как мы видим, достаточно прост, главное поставить перед собой конечную цель, делать все аккуратно и аккуратно.

Здравствуйте. Надеюсь, что вы все прекрасно знаете, что в системном блоке компьютера скрывается такая интересная и полезная вещь, как блок питания. А для нас – народных умельцев блоки питания представляют особую ценность. Наверняка у многих они валяются без дела. Бывает – купили новый компьютер, а запчасти от старого пылятся в шкафу. Попробуем найти им применение.

Блок питания ATX обеспечивает следующие напряжения: 5 В, 12 В и 3,3 В. Кроме того, они имеют хорошую мощность (250, 300, 350 Вт и так далее). Но вот незадача. Как запустить без материнской платы? Именно это мы и рассмотрим в сегодняшнем материале.

Старые блоки питания AT работали напрямую. Блок питания ATX не может быть запущен таким образом. Но это все равно не имеет значения. Для включения блока питания нам достаточно иметь один небольшой проводок, которым мы замкнем 2 контакта на вилке.

Но сначала хочу вас предупредить – отсоедините все провода от материнки, винтов и дисководов, на случай, если у вас хватит ума запустить блок питания прямо в системном блоке.

Итак, приступим. Для начала снимаем наш блок с системного блока.

Еще одно предупреждение. Вам не нужно запускать блок вхолостую. Тем самым вы укорачиваете ему жизнь. Обязательно нужно давать нагрузку. Для этого к блоку питания можно подключить вентилятор или старый жесткий диск.

На самом деле для запуска блока питания необходимо замкнуть контакт PS_ON на ноль. В большинстве случаев это зеленые и черные контакты на вилке, но иногда среди ушлых китайцев попадаются дальтоники, путающиеся в цветовой маркировке. Поэтому рекомендую сначала изучить распиновку. Он представлен на следующем изображении. Слева штекер нового стандарта на 24 контакта, а справа более старый на 20 контактов.
