Параллельное и последовательное соединение — законы и примеры

Покажем, как применять знание физики в жизни

Начать учиться

Почему в елочной гирлянде могут не гореть лампочки одного цвета? Почему все электроприборы в доме рассчитаны на 220 В? Спойлер: все дело в видах соединения проводников — о них мы и поговорим в этой статье.

Как после перегорания одной лампочки в гирлянде можно определить способ соединения и починить ее? Попробуем разобраться.

Анфиса обнаружила на балконе старую гирлянду. Включив ее в розетку, девочка заметила, что горят все лампочки, кроме зеленых. Внимательно изучив провода, Анфиса увидела, что все зеленые лампочки соединены последовательно друг за другом.

Последовательное соединение проводников

При последовательном соединении конец первого проводника соединяют с началом второго, конец второго — с началом третьего и т. д.

Последовательное подключение обычно используется в тех случаях, когда необходимо целенаправленно включать или выключать определенный электроприбор. Например, для работы школьного электрического звонка требуется соединить его последовательно с источником тока и ключом.

Вот некоторые примеры использования схемы последовательного соединения:

• освещение в вагонах поезда или трамвая;
• простейшие елочные гирлянды;
• карманный фонарик;
• амперметр для измерения силы тока в цепи.

Законы последовательного соединения проводников

1. При последовательном соединении сила тока в любых частях цепи одна и та же:

   I = I₁ = I₂ = … = I_n.

   Если в цепи с последовательным способом соединения одна из ламп выйдет из строя и через нее не будет протекать электрический ток, то и через оставшиеся лампы ток проходить не будет. Вспомним Анфису и ее гирлянду: когда одна из зеленых лампочек перегорела, то ток, проходящий через нее, стал равен нулю. Следовательно, и другие зеленые лампочки, включенные последовательно, не загорелись. Чтобы починить гирлянду, нужно определить перегоревшую лампочку и заменить ее.

2. При последовательном соединении общее сопротивление цепи равно сумме сопротивлений отдельных проводников:

   R_экв = R₁ + R₂ + … + R_n

   .

3. При последовательном соединении общее напряжение цепи равно сумме напряжений на отдельных участках:

   U_экв = U₁ + U₂ + … + U_n.

Пример решения задачи

В цепь с напряжением 220 В включена лампа, через нее протекает ток силой 20 А. Когда к лампе последовательно подключили реостат, сила тока в цепи уменьшилась до 11 А. Чему равно сопротивление реостата?

Решение.

1. По закону Ома определим сопротивление лампы:

   R₁ = U / I₁ = 220 / 20 = 11 Ом.

2. Также по закону Ома определим общее сопротивление цепи при включенном реостате:

   R = U / I₂ = 220 / 11 = 22 Ом.

3. При последовательном соединении сопротивления лампы и реостата складываются:

   R = R₁ + R₂.

4. Зная общее сопротивление цепи и сопротивление лампы, определим искомое сопротивление реостата:

   R₂ = R − R₁ = 22 − 11 = 11 Ом.

Ответ: сопротивление реостата равно 11 Ом.

К сожалению, последовательное соединение не всегда оказывается удобным. Например, в торговом центре «Ашан» работает с 9:00 до 23:00, кинотеатр — с 10:00 до 02:30, а магазины — с 10:00 до 22:00. При последовательном соединении цепи свет должен будет гореть во всем ТЦ с 9:00 до 02:30. Согласитесь, что такой режим работы экономически невыгоден даже при минимальном тарифе на электроэнергию. В этом случае удачным решением будет использование параллельного соединения.

Пятерка по физике у тебя в кармане!

Решай домашку по физике на изи. Подробные решения помогут разобраться в сложной теме и получить пятерку!

Параллельное соединение проводников

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

• освещение в больших торговых залах;
• бытовые электроприборы в квартире;
• компьютеры в кабинете информатики;
• вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

1. Напряжение при параллельном соединении в любых частях цепи одинаково:

   U = U₁ = U₂ = … = U_n.

   Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.

2. Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках:

   I_экв = I₁ + I₂ + … + I_n.

   Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.

3. Общее сопротивление цепи определяется по формуле:

   1 / R_экв = 1 / R₁ + 1 / R₂ + … + 1 / R_n.

   Для двух параллельно соединенных проводников формулу можно записать иначе:

   R_экв = (R₁ · R₂) / (R₁ + R₂).

Если n одинаковых проводников, каждый из которых имеет сопротивление R₁, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

R_экв = R₁ / n.

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

1. Определим общее сопротивление при параллельном соединении проводников:

   R = (R₁ · R₂) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.

2. По закону Ома определим силу тока в цепи:

   I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

Смешанное соединение проводников

Зачастую реальные электрические схемы оказываются сложнее, поэтому используют различные комбинации последовательного и параллельного способов соединения. Такой способ соединения называется смешанным. Смешанное соединение проводников предполагает использование последовательного и параллельного способов соединения в одной цепи.

Алгоритм решения задач со смешанным соединением проводников:

1. Прочитать условие задачи, начертить схему электрической цепи, при необходимости пронумеровать проводники.

2. Проанализировать схему, т. е. найти участки, где используется только последовательное или только параллельное соединение проводников. Определить сопротивление на этих участках.

3. Выяснить вид соединения участков между собой. Найти общее сопротивление всей цепи.

4. С помощью закона Ома и законов последовательного и параллельного соединения проводников найти распределения токов и напряжений в цепи.

Пример решения задачи

На рисунке показана схема электрической цепи. Сопротивления резисторов одинаковы и равны 12 Ом. Напряжение источника — 100 В. Какова сила тока, протекающего через резистор R₄?

Решение.

1. Проанализируем данную схему. Резисторы R₂ и R₃ соединены между собой последовательно, а с резистором R₄ — параллельно. Весь этот участок соединен последовательно с источником тока и резистором R₁.

2. Определим сопротивление последовательно соединенных резисторов R₂ и R₃:

   R₂₃ = R₂ + R₃ = 12 + 12 = 24 Ом.

3. Найдем общее сопротивление резистора R₄ и участка 2–3, соединенных параллельно:

   R₂₃₄ = (R₂₃ · R₄) / (R₂₃ + R₄) = (24 · 12) / (24 + 12) = 8 Ом.

4. Определим общее сопротивление всей цепи как сумму включенных последовательно резистора R₁ и участка 2–3–4:

   R_экв = R₁ + R₂₃₄ = 12 + 8 = 20 Ом.

5. По закону Ома найдем силу тока в неразветвленной части цепи:

   I = U / R_экв = 200 / 20 = 5 А.

6. По закону Ома определим напряжение на участке, состоящем из резисторов R₂, R₃, R₄:

   U_экв1 = I · R₂₃₄ = 5 · 8 = 40 В.

7. Поскольку при параллельном соединении напряжение одинаково, то напряжение на резисторе R₄ также равно 40 В. По закону Ома найдем силу тока, протекающего через резистор R₄:

   I₄ = U_экв1 / R₄ = 40 / 12 ≈ 3,3 А.

Ответ: через резистор R₄ протекает ток силой приблизительно 3,3 А.

Мы разобрали довольно много формул последовательного и параллельного подключения проводников. А запомнить их можно с помощью вот таких схем:

Скачать шпаргалку

Скачать шпаргалку

Онлайн-курсы физики в Skysmart не менее увлекательны, чем наши статьи. На уроках вы научитесь составлять самые разнообразные электрические цепи и решать задачи с ними, а также узнаете об их применении в жизни. Ждем вас!

Софья Ефименко

К предыдущей статье

Влажность воздуха

К следующей статье

Тепловые явления

Получите индивидуальный план обучения физике на бесплатном вводном уроке

На вводном уроке с методистом

1. Выявим пробелы в знаниях и дадим советы по обучению

2. Расскажем, как проходят занятия

3. Подберём курс

§ 11. Последовательное, параллельное и смешанное соединения резисторов (приемников электрической энергии)

Последовательное, параллельное и смешанное соединения резисторов.

Значительное число приемников, включенных в электрическую цепь (электрические лампы, электронагревательные приборы и др. ), можно рассматривать как некоторые элементы, имеющие определенное сопротивление.

Это обстоятельство дает нам возможность при составлении и изучении электрических схем заменять конкретные приемники резисторами с определенными сопротивлениями. Различают следующие способы соединения резисторов (приемников электрической энергии): последовательное, параллельное и смешанное.

Последовательное соединение резисторов.

Рис. 25. Схемы последовательного соединения приемников

При последовательном соединении нескольких резисторов конец первого резистора соединяют с началом второго, конец второго — с началом третьего и т. д. При таком соединении по всем элементам последовательной цепи проходит один и тот же ток I.

Заменяя лампы резисторами с сопротивлениями R1, R2 и R3, получим схему, показанную на рис. 25. Если принять, что в источнике Ro = 0, то для трех последовательно соединенных резисторов согласно второму закону Кирхгофа можно написать:

E = IR₁ + IR₂ + IR₃ = I(R₁ + R₂ + R₃) = IR_эк (19)

где R_эк = R₁ + R₂ + R₃.

Следовательно, эквивалентное сопротивление последовательной цепи равно сумме сопротивлений всех последовательно соединенных резисторов. Так как напряжения на отдельных участках цепи согласно закону Ома: U₁=IR₁; U₂ = IR₂, U₃ = IR_з и в данном случае E = U, то для рассматриваемой цепи:

U = U₁ + U₂ +U₃ (20)

Следовательно, напряжение U на зажимах источника равно сумме напряжений на каждом из последовательно включенных резисторов.
Из указанных формул следует также, что напряжения распределяются между последовательно соединенными резисторами пропорционально их сопротивлениям:

U₁ : U₂ : U₃ = R₁ : R₂ : R₃ (21)

т. е. чем больше сопротивление какого-либо приемника в последовательной цепи, тем больше приложенное к нему напряжение.

В случае если последовательно соединяются несколько, например п, резисторов с одинаковым сопротивлением R1, эквивалентное сопротивление цепи Rэк будет в п раз больше сопротивления R1, т. е. Rэк = nR1. Напряжение U1 на каждом резисторе в этом случае в п раз меньше общего напряжения U:

U1 = U/n. (22)

При последовательном соединении приемников изменение сопротивления одного из них тотчас же влечет за собой изменение напряжения на других связанных с ним приемниках. При выключении или обрыве электрической цепи в одном из приемников и в остальных приемниках прекращается ток.

Поэтому последовательное соединение приемников применяют редко — только в том случае, когда напряжение источника электрической энергии больше номинального напряжения, на которое рассчитан потребитель. Например, напряжение в электрической сети, от которой питаются вагоны метрополитена, составляет 825 В, номинальное же напряжение электрических ламп, применяемых в этих вагонах, 55 В. Поэтому в вагонах метрополитена электрические лампы включают последовательно по 15 ламп в каждой цепи.

Параллельное соединение резисторов.

При параллельном соединении нескольких приемников они включаются между двумя точками электрической цепи, образуя параллельные ветви (рис. 26, а).

Рис. 26. Схемы параллельного соединения приемников

Заменяя лампы резисторами с сопротивлениями R1, R2, R3, получим схему, показанную на рис. 26, б.
При параллельном соединении ко всем резисторам приложено одинаковое напряжение U. Поэтому согласно закону Ома:

I₁=U/R₁; I₂=U/R₂; I₃=U/R₃.

Ток в неразветвленной части цепи согласно первому закону Кирхгофа I = I₁+I₂+I₃, или:

I = U / R₁ + U / R₂ + U / R₃ = U (1/R₁ + 1/R₂ + 1/R₃) = U / R_эк (23)

Следовательно, эквивалентное сопротивление рассматриваемой цепи при параллельном соединении трех резисторов определяется формулой:

1/R_эк = 1/R₁ + 1/R₂ + 1/R₃ (24)

Вводя в формулу (24) вместо значений 1/R_эк, 1/R₁, 1/R₂ и 1/R₃ соответствующие проводимости G_эк, G₁, G₂ и G₃, получим: эквивалентная проводимость параллельной цепи равна сумме проводимостей параллельно соединенных резисторов:

G_эк = G₁+ G₂ +G₃ (25)

Таким образом, при увеличении числа параллельно включаемых резисторов результирующая проводимость электрической цепи увеличивается, а результирующее сопротивление уменьшается.

Из приведенных формул следует, что токи распределяются между параллельными ветвями обратно пропорционально их электрическим сопротивлениям или прямо пропорционально их проводимостям. Например, при трех ветвях:

I₁ : I₂ : I₃ = 1/R₁ : 1/R₂ : 1/R₃ = G₁ + G₂ + G₃ (26)

В этом отношении имеет место полная аналогия между распределением токов по отдельным ветвям и распределением потоков воды по трубам.

Приведенные формулы дают возможность определить эквивалентное сопротивление цепи для различных конкретных случаев. Например, при двух параллельно включенных резисторах результирующее сопротивление цепи:

R_эк=R₁R₂/(R₁+R₂)

при трех параллельно включенных резисторах:

R_эк=R₁R₂R₃/(R₁R₂+R₂R₃+R₁R₃)

При параллельном соединении нескольких, например n, резисторов с одинаковым сопротивлением R1 результирующее сопротивление цепи Rэк будет в n раз меньше сопротивления R1, т. е.:

R_эк = R1 / n (27)

Проходящий по каждой ветви ток I1, в этом случае будет в п раз меньше общего тока:

I1 = I / n (28)

При параллельном соединении приемников, все они находятся под одним и тем же напряжением, и режим работы каждого из них не зависит от остальных. Это означает, что ток, проходящий по какому-либо из приемников, не будет оказывать существенного влияния на другие приемники. При всяком выключении или выходе из строя любого приемника остальные приемники остаются включенными.

Поэтому параллельное соединение имеет существенные преимущества перед последовательным, вследствие чего оно получило наиболее широкое распространение. В частности, электрические лампы и двигатели, предназначенные для работы при определенном (номинальном) напряжении, всегда включают параллельно.

На электровозах постоянного тока и некоторых тепловозах тяговые двигатели в процессе регулирования скорости движения нужно включать под различные напряжения, поэтому они в процессе разгона переключаются с последовательного соединения на параллельное.

Смешанное соединение резисторов.

Смешанным соединением называется такое соединение, при котором часть резисторов включается последовательно, а часть — параллельно.

Например, в схеме рис. 27, а имеются два последовательно включенных резистора сопротивлениями R1 и R2, параллельно им включен резистор сопротивлением Rз, а резистор сопротивлением R4 включен последовательно с группой резисторов сопротивлениями R1, R2 и R3.

Рис. 27. Схемы смешанного соединения приемников

Эквивалентное сопротивление цепи при смешанном соединении обычно определяют методом преобразования, при котором сложную цепь последовательными этапами преобразовывают в простейшую.

Например, для схемы рис. 27, а вначале определяют эквивалентное сопротивление R12 последовательно включенных резисторов с сопротивлениями R1 и R2: R12 = R1 + R2. При этом схема рис. 27, а заменяется эквивалентной схемой рис. 27, б. Затем определяют эквивалентное сопротивление R123 параллельно включенных сопротивлений и R3 по формуле:

R₁₂₃=R₁₂R₃/(R₁₂+R₃)=(R₁+R₂)R₃/(R₁+R₂+R₃).

При этом схема рис. 27, б заменяется эквивалентной схемой рис. 27, в. После этого находят эквивалентное сопротивление всей цепи суммированием сопротивления R123 и последовательно включенного с ним сопротивления R4:

R_эк = R₁₂₃ + R₄ = (R₁ + R₂) R₃ / (R₁ + R₂ + R₃) + R₄

Последовательное, параллельное и смешанное соединения широко применяют для изменения сопротивления пусковых реостатов при пуске э. п. с. постоянного тока.

резисторов в последовательном и параллельном соединении — физика

Резисторы в серии

Общее сопротивление в цепи с последовательно соединенными резисторами равно сумме отдельных сопротивлений.

Цели обучения

Рассчитать общее сопротивление в цепи с резисторами, соединенными последовательно

Ключевые выводы

Ключевые моменты

• Один и тот же ток протекает через каждый последовательно соединенный резистор.
• Отдельные последовательно соединенные резисторы не получают общее напряжение источника, а делят его.
• Общее сопротивление в последовательной цепи равно сумме отдельных сопротивлений: [латекс]\text{RN} (\text{серии}) = \text{R}_1 + \text{R}_2 + \text {R}_3 +… + \text{R}_\text{N}[/latex].

Ключевые термины

• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.
• сопротивление : Противодействие прохождению электрического тока через этот элемент.

Обзор

Большинство схем имеют более одного компонента, называемого резистором, который ограничивает поток заряда в цепи. Мера этого предела потока заряда называется сопротивлением. Наиболее простыми комбинациями резисторов являются последовательное и параллельное соединения. Общее сопротивление комбинации резисторов зависит как от их отдельных значений, так и от того, как они соединены.

Серийные цепи : Краткое введение в последовательные цепи и анализ последовательных цепей, включая закон Кирхгофа для тока (KCL) и закон Кирхгофа для напряжения (KVL).

Резисторы в серии

Резисторы включены последовательно, если поток заряда или ток должен проходить через компоненты последовательно.

Резисторы в серии : Эти четыре резистора соединены последовательно, потому что, если ток подается на один конец, он будет проходить через каждый резистор последовательно до конца.

показывает резисторы, последовательно подключенные к источнику напряжения. Общее сопротивление в цепи равно сумме отдельных сопротивлений, поскольку ток должен последовательно проходить через каждый резистор в цепи.

Резисторы, соединенные последовательно : Три резистора, соединенные последовательно с батареей (слева) и эквивалентное одиночное или последовательное сопротивление (справа).

Использование закона Ома для расчета изменений напряжения на последовательно соединенных резисторах

В соответствии с законом Ома падение напряжения V на резисторе при протекании через него тока рассчитывается по уравнению V=IR, где I равно ток в амперах (А), а R — сопротивление в омах (Ом).

Итак, падение напряжения на R ₁ есть V ₁ =IR ₁ , через R ₂ есть V ₂ =IR ₂ , и через R ₃ есть V 909 6 30IR _{3 9 Сумма напряжений будет равна: V=V 1 +V 2 +V 3 , исходя из закона сохранения энергии и заряда. Если подставить значения для отдельных напряжений, то получим:}

[латекс]\text{V}=\text{IR}_1 + \text{IR}_2 + \text{IR}_3[/latex]

или

[латекс]\текст{V} = \текст{I}(\текст{R}_1+\текст{R}_2+\текст{R}_3)[/латекс]

Это означает, что общее сопротивление в серии равно сумме отдельных сопротивлений. Следовательно, для каждой цепи с N число последовательно соединенных резисторов:

[латекс]\text{RN} (\text{серии}) = \text{R}_1 + \text{R}_2 + \text {R}_3 +. .. + \text{R}_\text{N}.[/latex]

Поскольку весь ток должен проходить через каждый резистор, он испытывает сопротивление каждого, а последовательное сопротивление просто добавить.

Так как напряжение и сопротивление обратно пропорциональны, отдельные последовательно соединенные резисторы не получают общее напряжение источника, а делят его. На это указывает пример, когда две лампочки соединены вместе в последовательной цепи с аккумулятором. В простой цепи, состоящей из одной батареи на 1,5 В и одной лампочки, падение напряжения на лампочке составит 1,5 В. Однако, если бы две лампочки были соединены последовательно с одной и той же батареей, каждая из них имела бы падение напряжения 1,5 В/2 или 0,75 В. Это будет видно по яркости света: каждая из двух последовательно соединенных лампочек будет в два раза тусклее, чем одиночная лампочка. Следовательно, резисторы, соединенные последовательно, потребляют такое же количество энергии, как и один резистор, но эта энергия делится между резисторами в зависимости от их сопротивлений.

Параллельные резисторы

Общее сопротивление в параллельной цепи равно сумме обратных величин сопротивлений каждого из них.

Цели обучения

Рассчитать общее сопротивление в цепи с параллельно соединенными резисторами

Ключевые выводы

Ключевые моменты

• Общее сопротивление в параллельной цепи меньше, чем наименьшее из сопротивлений отдельных элементов.
• К каждому резистору, включенному параллельно, приложено одинаковое напряжение источника (напряжение постоянно в параллельной цепи).
• Параллельные резисторы не получают суммарный ток каждый; они делят его (ток зависит от номинала каждого резистора и общего количества резисторов в цепи).

Ключевые термины

• сопротивление : Противодействие прохождению электрического тока через этот элемент.
• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.

Обзор

Резисторы в цепи могут быть соединены последовательно или параллельно. Общее сопротивление комбинации резисторов зависит как от их отдельных значений, так и от того, как они соединены.

Параллельные схемы : Краткий обзор анализа параллельных цепей с использованием таблиц VIRP для учащихся старших классов физики.

Параллельные резисторы

Резисторы параллельны, если каждый резистор подключен непосредственно к источнику напряжения с помощью соединительных проводов с пренебрежимо малым сопротивлением. Таким образом, к каждому резистору приложено полное напряжение источника.

Параллельное соединение резисторов : Параллельное соединение резисторов.

Каждый резистор потребляет такой же ток, как если бы он был единственным резистором, подключенным к источнику напряжения. Это касается электросхем в доме или квартире. Каждая розетка, подключенная к прибору («резистор»), может работать независимо, и ток не должен проходить через каждый прибор последовательно.

Закон Ома и параллельные резисторы

Каждый резистор в цепи имеет полное напряжение. Согласно закону Ома, токи, протекающие через отдельные резисторы, равны [латекс]\текст{I}_1 = \frac{\text{V}}{\text{R}_1}[/латекс], [латекс]\текст {I}_2 = \frac{\text{V}}{\text{R}_2}[/latex] и [латекс]\text{I}_3 = \frac{\text{V}}{\text {R}_3}[/латекс]. Сохранение заряда подразумевает, что полный ток представляет собой сумму этих токов:

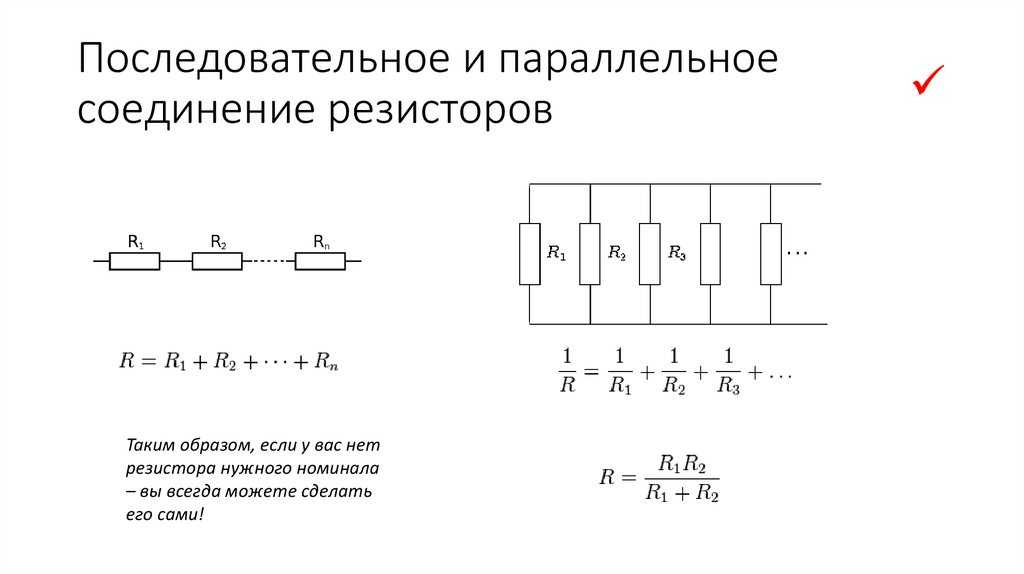

Параллельные резисторы : Три резистора, подключенные параллельно к батарее, и эквивалентное одинарное или параллельное сопротивление.

[латекс]\текст{I} = \text{I}_1 + \text{I}_2 + \text{I}_3.[/latex]

Подстановка выражений для отдельных токов дает:

[латекс ]\text{I} = \frac{\text{V}}{\text{R}_1} + \frac{\text{V}}{\text{R}_2} + \frac{\text{V }}{\text{R}_3}[/latex]

или

[латекс]\text{I} = \text{V}( \frac{1}{\text{R}_1} + \frac {1}{\text{R}_2} + \frac{1}{\text{R}_3})[/latex]

Это означает, что общее сопротивление в параллельной цепи равно сумме обратных значений сопротивлений каждого отдельного элемента. Таким образом, для каждой цепи с номером [латекс]\текст{n}[/латекс] или резисторами, соединенными параллельно,

[латекс]\текст{R}_{\text{n} \;(\text{параллельно} )} = \frac{1}{\text{R}_1} + \frac{1}{\text{R}_2} + \frac{1}{\text{R}_3}… + \frac {1}{\text{R}_\text{n}}.[/latex]

Это соотношение приводит к тому, что общее сопротивление меньше, чем наименьшее из отдельных сопротивлений. Когда резисторы соединены параллельно, от источника протекает больший ток, чем по каждому из них по отдельности, поэтому общее сопротивление меньше.

На каждый параллельно подключенный резистор подается одинаковое полное напряжение источника, но общий ток делится между ними. Примером этого является подключение двух лампочек в параллельную цепь с батареей 1,5 В. В последовательной цепи две лампочки будут в два раза тусклее при подключении к одному аккумуляторному источнику. Однако, если бы две лампочки были соединены параллельно, они были бы такими же яркими, как если бы они были подключены к батарее по отдельности. Поскольку к обеим лампочкам приложено одинаковое полное напряжение, батарея также разрядится быстрее, поскольку она, по сути, подает полную энергию обеим лампочкам. В последовательной цепи батарея будет работать так же долго, как и с одной лампочкой, только яркость затем будет делиться между лампочками.

Комбинированные цепи

Комбинированная цепь может быть разбита на аналогичные части, которые могут быть либо последовательными, либо параллельными.

Цели обучения

Описать расположение резисторов в комбинированной цепи и его практические последствия

Основные выводы

Ключевые моменты

• Более сложные соединения резисторов иногда представляют собой просто комбинации последовательного и параллельного соединения.
• Различные части комбинированной цепи могут быть идентифицированы как последовательные или параллельные, приведены к их эквивалентам, а затем сокращены до тех пор, пока не останется одно сопротивление.
• Сопротивление в проводах снижает ток и мощность, подаваемые на резистор. Если сопротивление в проводах относительно велико, как в изношенном (или очень длинном) удлинителе, то эти потери могут быть значительными и влиять на выходную мощность приборов.

Ключевые термины

• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.
• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.
• Комбинированная цепь : Электрическая цепь, содержащая несколько резисторов, соединенных последовательно и параллельно.

Комбинированные цепи

Более сложные соединения резисторов иногда представляют собой просто комбинации последовательного и параллельного соединения. Это часто встречается, особенно когда учитывается сопротивление проводов. В этом случае сопротивление провода включено последовательно с другими сопротивлениями, включенными параллельно.

Комбинированная цепь может быть разбита на аналогичные части, которые могут быть либо последовательными, либо параллельными, как показано на рисунке. На рисунке общее сопротивление можно рассчитать, соединив три резистора друг с другом как последовательно или параллельно. р ₁ и R ₂ соединены параллельно друг другу, поэтому мы знаем, что для этого подмножества обратная величина сопротивления будет равна:

Сеть резисторов разбить на последовательную и параллельную части.

Комбинированные цепи : Два параллельных резистора, соединенных последовательно с одним резистором.

[латекс]\frac{1}{\text{R}_1}+ \frac{1}{\text{R}_2}[/latex] или [латекс]\frac{\text{R}_1\ текст{R}_2}{\текст{R}_1+\текст{R}_2}[/латекс]

R ₃ соединены последовательно с как R ₁ , так и R ₂ , поэтому сопротивление будет рассчитываться как:

[латекс]\text{R} = \frac{\text{R }_1\text{R}_2}{\text{R}_1+\text{R}_2}+\text{R}_3[/latex]

Сложные комбинированные схемы

Для более сложных комбинированных схем различные части могут быть идентифицированы как последовательные или параллельные, уменьшены до их эквивалентов, а затем уменьшены до тех пор, пока не останется одно сопротивление, как показано на рисунке. На этом рисунке комбинация семи резисторов идентифицирована как последовательное или параллельное. На исходном изображении две обведенные части показывают параллельные резисторы.

Сокращение комбинированной схемы : Эта комбинация семи резисторов имеет как последовательные, так и параллельные части. Каждое идентифицируется и приводится к эквивалентному сопротивлению, а затем они уменьшаются до тех пор, пока не будет достигнуто единое эквивалентное сопротивление.

Уменьшение этих параллельных резисторов до одного значения R позволяет нам визуализировать схему в более упрощенном виде. На верхнем правом изображении мы видим, что обведенная часть содержит два последовательных резистора. Мы можем еще больше уменьшить это до другого значения R, добавив их. Следующий шаг показывает, что два обведенных резистора подключены параллельно. Уменьшение выделяет то, что два последних находятся последовательно, а значит можно привести к единому значению сопротивления для всей цепи.

Одним из практических последствий комбинированной схемы является то, что сопротивление в проводах снижает ток и мощность, подаваемые на резистор. Комбинированную цепь можно преобразовать в последовательную, исходя из понимания эквивалентного сопротивления параллельных ветвей комбинированной цепи. Последовательную цепь можно использовать для определения полного сопротивления цепи. По сути, сопротивление провода представляет собой ряд с резистором. Таким образом, увеличивается общее сопротивление и уменьшается ток. Если сопротивление провода относительно велико, как в изношенном (или очень длинном) удлинителе, то эти потери могут быть значительными. Если потребляется большой ток, падение IR в проводах также может быть значительным.

Зарядка батареи: ЭДС последовательно и параллельно

Когда источники напряжения соединены последовательно, их ЭДС и внутренние сопротивления складываются; параллельно они остаются прежними.

Цели обучения

Сравнение сопротивлений и электродвижущих сил для источников напряжения, соединенных с одной и противоположной полярностью, а также последовательно и параллельно

Ключевые выводы

Ключевые моменты добавка и приводит к более высокой общей ЭДС.

Ключевые термины

• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.
• электродвижущая сила : (ЭДС) — напряжение, создаваемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и, следовательно, на самом деле не является силой.
• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.

Когда используется более одного источника напряжения, они могут быть соединены либо последовательно, либо параллельно, подобно резисторам в цепи. Когда источники напряжения последовательно обращены в одном направлении, их внутренние сопротивления складываются, а их электродвижущая сила или ЭДС складываются алгебраически. Эти типы источников напряжения распространены в фонариках, игрушках и других приборах. Обычно ячейки соединяют последовательно для получения большей общей ЭДС.

Фонарик и лампочка : Последовательное соединение двух источников напряжения в одном направлении. На этой схеме показан фонарик с двумя ячейками (источники напряжения) и одной лампочкой (сопротивление нагрузки) последовательно.

Батарея представляет собой многократное соединение гальванических элементов. Однако недостатком такого последовательного соединения ячеек является увеличение их внутренних сопротивлений. Иногда это может быть проблематично. Например, если вы поместите в свой автомобиль две батареи на 6 В вместо типичной одиночной батареи на 12 В, вы добавите как ЭДС, так и внутренние сопротивления каждой батареи. Таким образом, вы получите ту же ЭДС 12 В, хотя внутреннее сопротивление будет удвоено, что вызовет у вас проблемы, когда вы захотите запустить двигатель.

Но, если ячейки противостоят друг другу, например, когда одну из них помещают в прибор задом наперед, общая ЭДС меньше, поскольку она представляет собой алгебраическую сумму отдельных ЭДС. Когда он перевернут, он создает ЭДС, которая противодействует другой, и приводит к разнице между двумя источниками напряжения.

Зарядное устройство для аккумуляторов : Представляет собой два источника напряжения, соединенных последовательно с их ЭДС в оппозиции. Ток течет в направлении большей ЭДС и ограничивается суммой внутренних сопротивлений. (Обратите внимание, что каждая ЭДС представлена ​​буквой E на рисунке.) Зарядное устройство, подключенное к батарее, является примером такого соединения. Зарядное устройство должно иметь большую ЭДС, чем батарея, чтобы протекать через нее обратный ток.

Когда два источника напряжения с одинаковыми ЭДС соединены параллельно, а также подключены к сопротивлению нагрузки, общая ЭДС будет такой же, как и отдельные ЭДС. Но общее внутреннее сопротивление уменьшается, так как внутренние сопротивления параллельны. Таким образом, параллельное соединение может производить больший ток.

Два одинаковых ЭДС : Два источника напряжения с одинаковыми ЭДС (каждый из которых обозначен буквой E), соединенные параллельно, производят одинаковую ЭДС, но имеют меньшее общее внутреннее сопротивление, чем отдельные источники. Параллельные комбинации часто используются для подачи большего тока.

ЭДС и напряжение на клеммах

Выходное напряжение или напряжение на клеммах источника напряжения, например батареи, зависит от его электродвижущей силы и внутреннего сопротивления.

Цели обучения

Выразите взаимосвязь между электродвижущей силой и напряжением на клеммах в виде уравнения

Основные выводы

Ключевые моменты

• Электродвижущая сила (ЭДС) представляет собой разность потенциалов источника при отсутствии тока .
• Напряжение на клеммах — это выходное напряжение устройства, измеряемое на его клеммах.
• Напряжение на клеммах рассчитывается как V = ЭДС – Ir.

Ключевые термины

• электродвижущая сила : (ЭДС) — напряжение, создаваемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и, следовательно, на самом деле не является силой.
• напряжение на клеммах : Выходное напряжение устройства, измеренное на его клеммах.
• разность потенциалов : Разность потенциальной энергии между двумя точками в электрическом поле; разница заряда между двумя точками в электрической цепи; Напряжение.

Когда вы забываете выключить фары автомобиля, они медленно тускнеют по мере разрядки аккумулятора. Почему бы им просто не погаснуть, когда заряд батареи закончился? Их постепенное затемнение означает, что выходное напряжение батареи уменьшается по мере ее разрядки. Причина снижения выходного напряжения у разряженных или перегруженных аккумуляторов заключается в том, что все источники напряжения имеют две основные части — источник электрической энергии и внутреннее сопротивление.

Электродвижущая сила

Все источники напряжения создают разность потенциалов и могут обеспечивать ток, если подключены к сопротивлению. В небольшом масштабе разность потенциалов создает электрическое поле, которое воздействует на заряды, вызывая ток. Мы называем эту разность потенциалов электродвижущей силой (сокращенно ЭДС). ЭДС вовсе не сила; это особый тип разности потенциалов источника, когда ток не течет. Единицами ЭДС являются вольты.

Электродвижущая сила напрямую связана с источником разности потенциалов, например, с конкретной комбинацией химических веществ в батарее. Однако ЭДС отличается от выходного напряжения устройства при протекании тока. Напряжение на клеммах батареи, например, меньше, чем ЭДС, когда батарея подает ток, и оно снижается по мере того, как батарея разряжается или нагружается. Однако если выходное напряжение прибора можно измерить без потребления тока, то выходное напряжение будет равно ЭДС (даже для сильно разряженной батареи).

Напряжение на клеммах

представляет собой схематическое изображение источника напряжения. Выходное напряжение устройства измеряется на его клеммах и называется напряжением на клеммах В . Напряжение на клеммах определяется уравнением:

Схематическое изображение источника напряжения : Любой источник напряжения (в данном случае углеродно-цинковый сухой элемент) имеет ЭДС, связанную с его источником разности потенциалов, и внутреннее сопротивление r связанных с его строительством. (Обратите внимание, что буква E означает ЭДС.) Также показаны выходные клеммы, на которых измеряется напряжение на клеммах V. Поскольку V=ЭДС-Ir, напряжение на клеммах равно ЭДС, только если ток не течет.

[латекс]\текст{V} = \текст{ЭДС} – \текст{Ir}[/латекс],

где r — внутреннее сопротивление, а I — ток, протекающий во время измерения.

I положительный, если ток течет от положительной клеммы. Чем больше ток, тем меньше напряжение на клеммах. Точно так же верно и то, что чем больше внутреннее сопротивление, тем меньше напряжение на клеммах.

Параллельная цепь и последовательная цепь — разница и сравнение

Компоненты электрической цепи или электронной схемы могут быть соединены разными способами. Два простейших из них называются последовательными и параллельными и встречаются часто. Компоненты, соединенные последовательно, соединяются по одному пути, поэтому через все компоненты протекает один и тот же ток. Компоненты, соединенные параллельно, соединяются несколькими путями, поэтому на каждый компонент подается одинаковое напряжение.

Цепь, состоящая исключительно из последовательно соединенных компонентов, называется последовательной цепью; аналогично, полностью параллельное соединение называется параллельной цепью.

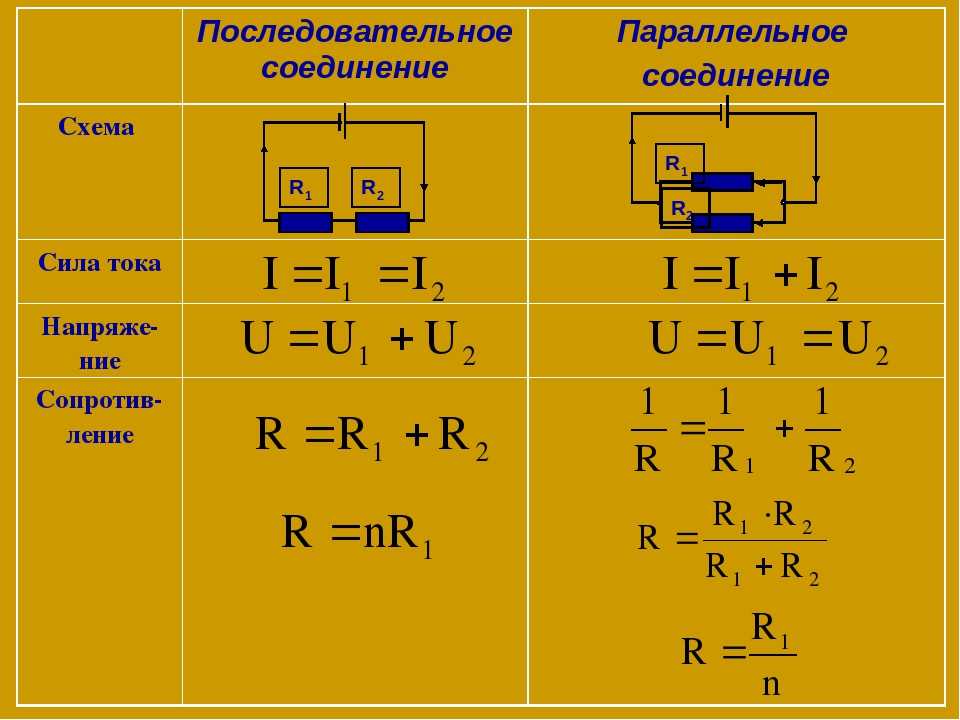

Сравнительная таблица

Сравнительная таблица параллельных и последовательных цепей

	Параллельная цепь	Серийная цепь
Введение	Цепь, состоящая из компонентов, соединенных полностью параллельно.	Цепь, состоящая исключительно из компонентов, соединенных последовательно.
Проволока	Для изготовления требуется сравнительно больше проволоки.	Для его изготовления требуется сравнительно меньше проволоки.
Ток	Ток цепи от батареи до достижения любого компонента представляет собой сумму всех токов компонентов в цепи после прохождения через нее.	Ток всех компонентов цепи одинаков.
Напряжение	Напряжение всех компонентов цепи одинаково.	Напряжение батареи представляет собой сумму всех напряжений компонентов в цепи.
Функциональность	Компоненты работают, даже если любой из других компонентов поврежден.	Компоненты не работают, если какой-либо из компонентов поврежден из-за нарушения протекания тока.

Общие сведения о последовательных и параллельных цепях

В последовательной цепи ток через каждый из компонентов одинаков, а напряжение в цепи представляет собой сумму напряжений на каждом компоненте. В параллельной цепи напряжение на каждом из компонентов одинаково, а общий ток равен сумме токов через каждый компонент.

Видео на YouTube ниже предлагает хорошее объяснение последовательных и параллельных цепей и того, как расположение влияет на величину тока, протекающего по цепям в соответствии с законом Ома (хотя миниатюра создает впечатление, что видео может быть повреждено, это до сих пор работает):

Напряжение

В последовательной цепи напряжение является суммой всех элементов напряжения.

В = В ₁ + В ₂ + . .. + В _n

В параллельной цепи напряжение одинаково для всех элементов.

V = V ₁ = V ₂ = … = V _n

Current

In a series circuit, the current is the same for все элементы.

В параллельной цепи ток в каждом отдельном резисторе рассчитывается по закону Ома.

.

Резисторы

Сопротивление и проводимость в последовательных цепях

Общее сопротивление в последовательной цепи представляет собой просто сумму сопротивлений отдельных резисторов.

Проводимость обратно пропорциональна сопротивлению. Таким образом, общая проводимость последовательной цепи рассчитывается по следующему уравнению:

.

Сопротивление и проводимость в параллельных цепях

Общее сопротивление в параллельной цепи рассчитывается как проводимость в последовательной цепи:

.

Проводимость в параллельной цепи представляет собой просто сумму проводимостей отдельных элементов:n:

.

Переключатели

Два или более последовательно соединенных переключателя выполняют логическую операцию И. Цепь пропускает ток, только если все переключатели замкнуты (вкл.). Но в параллельной схеме два или более переключателя образуют логический элемент ИЛИ. Ток течет до тех пор, пока любой из переключателей замкнут.

Каталожные номера

• Последовательные и параллельные цепи – Википедия
• Введение в схемы: параллельные и последовательные схемы — YouTube

• Подписаться
• Поделиться
• Укажите
• Авторы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«Параллельная цепь против последовательной цепи». Diffen.com.
