Какая проводка лучше алюминиевая или медная ?
В предыдущей статье “Можно ли использовать алюминиевые кабели в электропроводке квартиры или дома?” – мы выяснили, что теперь официально это разрешено. Есть определенные ограничения и требования к применяемому алюминиевому кабелю, их все мы обсудили в статье, но принципиальное разрешение на использование есть.
Возможно, на крупных объектах, больших объемах и диаметрах используемого кабеля, использование алюминия оправдано экономически, но какой материал жил кабеля будет лучше для разводки электрики в квартире или в частном доме, давайте разберемся вместе.
Для этого, я постараюсь ответить на три основных вопроса, которые мне задают:
- Какая проводка лучше Алюминиевая или медная ?
- Можно ли сэкономить на материалах, применяя алюминиевые провода для электромонтажных работ?
- Есть ли смысл использовать алюминиевые кабели?
Мы рассмотрим подробнее возможности и ограничения каждого типа кабелей, рассчитаем какая проводка будет дешевле и на сколько и сделаем выводы.
В первую очередь, давайте сравним, все основные, самые важные в электрике параметры медного и алюминиевого кабеля, оказывающие влияние на качество передачи электроэнегргии, надежность и долговечность электропроводки:
Параметры |
медь |
алюминий |
ВЫВОД |
Удельное электрическое сопротивление, Ом*мм2/м |
0,0175 |
0,028 |
Сопротивление алюминиевого провода в 1,67 раза выше, чем у медного. Соответственно, при протекании одинакового тока, по жилам равной длины и сечения, алюминиевый кабель будет нагреваться значительно больше. |
Коэффициент теплопроводности, Вт/(м*°C) |
389,6 |
209,3 |
Чем выше данный параметр, тем лучше материал проводит тепло. Соответственно, медный кабель будет в 1,86 раза быстрее рассеивать тепло, и нагреваться более равномерно, чем алюминиевый. |
Температурный коэффициент сопротивления |
0,043 |
0,042 |
Электрическое сопротивление металлов, меняется в зависимости от изменения их температуры – с ростом температуры, растет сопротивление. Чем меньше температурный коэффициент, тем меньше изменение температуры влияет на его сопротивление. Здесь показатели меди и алюминия практически одинаковы, паритет. |
Плотность, кг/м3 |
8900 |
2700 |
Разница плотности меди и алюминия составляет 3,3 раза. Соответственно, при равных объемах масса меди, будет выше, чем у алюминия практически в том же соотношении. По этой характеристике выигрывает алюминий, он значительно легче меди. |
Временное сопротивление, МПа |
200-250 |
80-120 |
Это величина показывает предельную величину, при преодолении которого, некое напряжение разрушит материал проводника. Медь более чем в 2 раза прочнее алюминия. |
Период эксплуатации, лет |
30 |
15 |
Срок службы медного кабеля, как минимум в два раза больше, чем у алюминия. |
Учитывая все характеристики, однозначно можно сказать, что электрическую проводку квартиры или дома, лучше делать из медных кабелей.
Они прослужат вам дольше, будут удобнее при монтаже и значительно эффективнее смогут справляться как с электрическими нагрузками, так и с возможным механическим воздействием при монтаже или эксплуатации.
При этом, стоит отметить, что часть из недостатков алюминиевых проводов можно нивелировать, например используя жилы большего сечения. Не зря же допускается использовать алюминиевые кабели лишь с сечением от 2,5мм2.
Поэтому, чтобы категорично заявить, что медная проводка лучше алюминиевой,
При строительстве многоквартирных домов, при использовании кабелей в промышленных масштабах, экономика, очевидно, будет другая, нежели при расчете электропроводки квартиры или дома и там, наверняка разница будет очень наглядно ощутимая.
Мы же сейчас рассчитаем, будет ли отличаться стоимость аналогичных проектов по разводке электрики в квартире медным и алюминиевым кабелем.
Условно примем тот факт, что соединения, распределительные коробки и т. д. будут применяться аналогичные, посчитаем лишь разницу в цене кабеля.
Будем учитывать, лишь то, что допустимая нагрузка на медный кабель выше, примерно на ступень, чем на алюминиевый.
Т.е. там, где мы применяем медный кабель 3х1.5мм.кв, нужно использовать 3х2.5мм.кв. алюминиевого. И хотя, чтобы достичь тех же параметров допустимой мощности, что у 3х2.5 мм.кв. меди, используемого в розеточных группах, нужно применять алюминиевый кабель сечением уже 4мм.кв, мы будем рассчитывать сеть с алюминиевыми жилами 2.5мм, просто возьмем его в 1.5 раза больше. Условно приняв, что придется сделать больше разных розеточных групп и расход кабеля за счет этого возрастет.
Также, условно возьмем 15 метров кабеля, для подключения электроплиты, при этом сечение меди будет 4мм.кв. а алюминия 6 мм.кв. Пользуясь правилом выбора сечения кабеля для электрической варочной панели или плиты.
Теперь давайте прикинем, согласно нашей статистике расхода медных кабелей на электромонтаж типовых квартир, с минимально необходимым количеством розеток, выключателей и светильников, какая будет разница в стоимости медного и алюминиевого кабеля.
В расчете использовались расценки одного популярного сайта, который продает кабельную продукцию. Самые низкие расценки для плоских кабелей:
Медный – 3 жильный ВВГнг(А)-LS-П
Алюминиевый – 3х жильный АВВГнг-LS-П
Медь | Алюминий | Разница | ||||||
кол-во, м | цена за 1 метр | Итого | кол-во, м | цена за 1 метр | Итого | |||
1 комнатная 35м.кв. |
3х1.5 мм.кв | 30 | 43.17 ₽ | 1 295.10 ₽ | ||||
3х2.5 мм.кв. | 50 | 66. 43 ₽ | 3 321.50 ₽ | 105 | 26.35 ₽ | 2 766.75 ₽ | ||
3х4 мм.кв. | 15 | 103.00 ₽ | 1 545.00 ₽ | |||||
3х6 мм.кв. | 15 | 44.38 ₽ | 665.70 ₽ | |||||
ИТОГО | 6 161.60 ₽ | 3 432.45 ₽ | 44.29% | |||||
2х комнатная 50м.кв. |
3х1.5 мм.кв | 45 | 43.17 ₽ | 1 942.65 ₽ | ||||
3х2. 5 мм.кв. | 75 | 66.43 ₽ | 4 982.25 ₽ | 157 | 26.35 ₽ | 4 136.95 ₽ | ||
3х4 мм.кв. | 15 | 103.00 ₽ | 1 545.00 ₽ | |||||
3х6 мм.кв. | 15 | 44.38 ₽ | 665.70 ₽ | |||||
ИТОГО | 8 469.90 ₽ | 4 802.65 ₽ | 43.30% | |||||
3х комнатная 70м.кв. |
3х1.5 мм.кв | 60 | 43. 17 ₽ | 2 590.20 ₽ | ||||
3х2.5 мм.кв. | 100 | 66.43 ₽ | 6 643.00 ₽ | 210 | 26.35 ₽ | 5 533.50 ₽ | ||
3х4 мм.кв. | 15 | 103.00 ₽ | 1 545.00 ₽ | |||||
3х6 мм.кв. | 15 | 44.38 ₽ | 665.70 ₽ | |||||
ИТОГО | 10 778.20 ₽ | 6 199.20 ₽ | 42.48% |
Как видите, несмотря на то, что мы использовали алюминиевый кабель большего сечения, и использовали его больше количественно, уравнивая технические характеристики, общая стоимость все равно оказалась меньше!
Стоимость алюминиевой электропроводки в среднем на 40% ниже, чем медной.
Конечно, каждый электропроект квартиры или дома, зачастую, индивидуален и различается по количеству использованного кабеля, но общая зависимость, как показывает практика, сохраняется, проводка из алюминиевого кабеля дешевле на 40%.
С такой неоднозначными данными мы подошли к главному вопросу.
Если обобщить все, что было озвучено ранее: Медные провода по всем важным для работы электроустановки техническим характеристикам превосходят алюминиевые. Но с другой стороны, приближенный по характеристикам вариант алюминиевой проводки, а это существенная экономическая выгода.
Здесь уже любые детали будут иметь большое значение и склонят чашу весов при выборе, в ту или иную сторону.
Например, при выборе типа проводов и кабелей в квартиру, необходимо учитывать, что:
- Алюминиевые провода нельзя сваривать, применяя лишь другие разрешенные способы соединения;
- Алюминиевые жилы значительно более хрупкие, и под воздействием нагрузки ломаются. это может произойти и при монтаже и, например, при частичной замене электрооборудования. Даже простая замена розеток, с одной модели на другую, превратится в сложную операцию и может вызвать обрыв алюминиевого кабеля, который будет непросто восстановить.
- Если часть проводки выполнена медью, делая оставшуюся алюминием, нужно обязательно учитывать, что эти два металла нельзя соединять напрямую;
- Используя винтовые зажимы на алюминиевой проводке, из-за свойтсв этого металла, необходимо значительно чаще их протягивать;
Электромонтажная команда RozetkaOnline.ru, всегда прислушивается к просьбам заказчика и точно следует указаниям электропроектов. Нами уже было разведено несколько квартир алюминием, проблем там нет, все работает исправно.
Но, все равно, если это зависит от нас, всегда рекомендуем использовать медные проводники, т.к. качество, надежность и безопасность электропроводки, это главные приоритеты. При этом, экономия на цене кабеля, при монтаже квартир или небольших домов, в количественном выражении, не такая большая.
Особенно учитывая то, что любая авария, например сломанная жила алюминиевого кабеля, в неудобном месте, особенно где-то на магистрали, сведет на нет всю первоначальную экономию.
Но в целом, Оба варианта электропроводки возможны и имеют право на жизнь, плюсы и минусы меди и алюминия теперь вы знаете, выбор за вами!
Команда RozetkaOnline.ru всегда готова помочь вам советом. Если у вас есть вопросы, уточнения или предложения – оставляйте свои комментарии к статье, стараемся оперативно овтечать.
Почему для проводов используют медь и алюминий?
Почему для проводов используют медь и алюминий. Какой тип кабеля лучше выбрать. Купить медный кабель силовой недорого в компании Вионет
26.03.2016
4 comments
В качестве материала проводников для изготовления силовых кабелей используются такие материалы как медь или алюминий. Но мало кто задумывается, почему же именно эти металлы среди множества остальных являются наиболее подходящими для проведения электроэнергии. Всё дело в оптимальном сочетании проводящих свойств элементов с их доступностью с ценой.Использование медных проводов уходит корнями в начало 19 века. Медь обладает низким показателем удельного сопротивления, соответственно передача электроэнергии по подобным проводникам происходит при низких энергозатратах, т.к. электричество проводится с наименьшими потерями. Сегодня медные проводники используются для производства медножильных кабелей связи и силовых проводов, клемм, катушек, трансформаторов и прочих устройств электротехнического характера.
Алюминиевые же провода начали применять в качестве проводника в середине 20 века. Алюминий можно охарактеризовать как легкий, практичный и недорогой материал с хорошими показателями проводимости. Однако в сравнении с медью алюминий имеет большее сопротивление току, поэтому слабее проводит электроэнергию. Так при одинаковом сопротивлении жил алюминиевый провод будет в 1,5 раза толще медного.
И медные, и алюминиевые кабели широко используются во всех сферах деятельности, при этом выбор проводника зависит от конкретных условий эксплуатации и цены.
Малая стоимость алюминиевых силовых кабелей зачастую сильно влияет на выбор покупателей. При невысоких ценах качество исполнения алюминиевых проводов находится на приличном уровне, а сами проводники представлены широкой типоразмерной линейкой изделий. Но алюминиевый кабель обладает и рядом существенных недостатков.
Во-первых, это уже упомянутая низкая проводимость. В сравнении с медными проводниками данный показатель у алюминиевых модификаций в 1,5 раза меньше.
Во-вторых, алюминиевый провод абсолютно негибкий. Он легко переламывается и не терпит больших изгибающих усилий, что соответственно откладывает отпечаток на сферу его применения.
И, наконец, алюминий быстро окисляется на воздухе, что при неблагоприятных условиях способствует образованию оксидной плёнки и препятствует нормальной передаче тока.
Медный силовой кабель является всё-таки более надёжным проводником электроэнергии. Медный проводник характеризуется отличной проводимостью, малым сопротивлением и хорошей гибкостью. При этом медь сама по себе плотнее и тяжелее алюминия, поэтому медная кабельная продукция имеет большой вес, что в свою очередь может представлять некие трудности при транспортировке и монтаже. Так же стоит отметить, что силовые кабели с медными жилами достаточно дорогие.
При выборе силового кабеля необходимо основываться на конкретных требованиях к продукции и планируемых условиях эксплуатации. Конечно, на сегодняшний день наиболее оптимальным вариантом для построения качественной, надёжной и безопасной электрической сети является медный силовой кабель. Однако при особых требованиях к массе изделия или жёстких ценовых ограничениях целесообразно приобретать именно алюминиевый кабель.

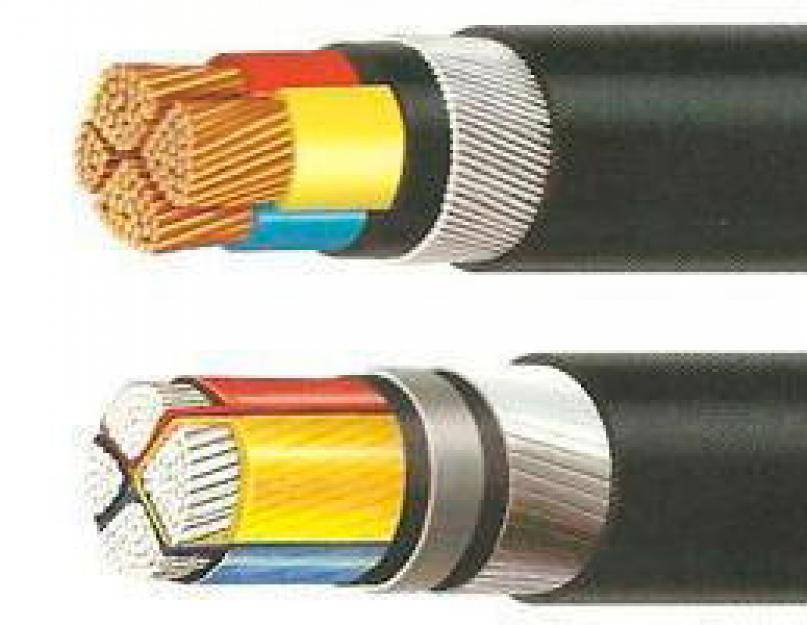

Алюминиевые и медные кабели — в чем разница
20 января 2023 г. 20 января 2023 г. | 16:33
Двумя наиболее распространенными материалами для электропроводки являются алюминиевый и медный кабели. У обоих есть преимущества и недостатки, но понять, какой из них лучше подходит для ваших нужд, может быть сложно. Давайте взглянем на плюсы и минусы каждого материала, чтобы вы могли принять обоснованное решение.
Алюминиевые кабели
Алюминиевые кабели представляют собой тип электрического кабеля, который используется для различных целей. Алюминиевые кабели, как правило, дешевле медных и имеют более высокое отношение проводимости к весу, что означает, что они могут пропускать больший ток, чем медные кабели того же веса. Однако алюминиевые кабели также более подвержены коррозии, чем медные.
Медные кабели
Медные кабели представляют собой тип электрического кабеля, который используется для различных целей. Медные кабели обычно дороже алюминиевых. Тем не менее, они имеют более низкое отношение проводимости к весу, а это означает, что они могут нести меньший ток, чем алюминиевые кабели того же веса. Однако медные кабели менее подвержены коррозии, чем алюминиевые.
Преимущества алюминиевого кабеля
Алюминиевые кабели легкие, гибкие и простые в установке. Это делает их идеальными для использования в различных приложениях, от высоковольтных линий электропередач до электропроводки в жилых помещениях. Кроме того, они относительно недороги по сравнению с медными кабелями. Это делает их отличным вариантом для проектов с ограниченным бюджетом, где стоимость является основным фактором. Кроме того, алюминиевые кабели обладают высокой проводимостью и отличной коррозионной стойкостью, что делает их пригодными для использования во влажной среде.
Недостатки алюминиевых кабелей
Основным недостатком алюминиевых кабелей является то, что они менее долговечны, чем медные кабели. Металл более мягкий, чем медь, который более подвержен повреждениям от истирания или физического контакта с другими предметами во время установки или эксплуатации. Кроме того, алюминиевые кабели требуют профилактических мер по техническому обслуживанию, таких как периодическая очистка или смазка, чтобы максимально увеличить срок службы и производительность.
Преимущества медного кабеля
По сравнению с алюминиевым кабелем медный кабель обладает большей долговечностью благодаря более высокой прочности на растяжение и устойчивости к истиранию или другим физическим воздействиям во время монтажа или эксплуатации. Кроме того, медь обладает отличной электропроводностью, что позволяет ей передавать электричество более эффективно, чем алюминиевый кабель. Наконец, медный кабель имеет более длительный срок службы, чем алюминиевый кабель, благодаря своей превосходной коррозионной стойкости, которая делает его менее восприимчивым к факторам окружающей среды, таким как влажность или влажность.
Медный кабель Недостатки
Медный кабель намного дороже алюминиевого кабеля из-за более высокого качества материалов и производственных затрат, связанных с созданием провода. Кроме того, медный кабель тяжелее своего аналога, что может быть проблематичным при его прокладке в ограниченном пространстве, поскольку могут потребоваться дополнительные усилия, чтобы провод правильно подходил, не перекручиваясь и не изгибаясь слишком сильно во время процесса. Кроме того, для резки меди требуются специальные инструменты из-за ее твердости, что может увеличить трудозатраты, связанные с более крупными проектами, включающими несколько цепей проводки, требующих одновременной установки.
Преимущества и недостатки
Некоторые преимущества алюминиевых кабелей включают их более низкую стоимость и более высокое отношение проводимости к массе. Некоторые недостатки алюминиевых кабелей включают их подверженность коррозии и меньшую прочность, чем у медных кабелей. Некоторые преимущества медных кабелей включают их устойчивость к коррозии и более высокую мощность по сравнению с алюминиевыми кабелями. Некоторые недостатки медных кабелей включают их более высокую стоимость и более низкое отношение проводимости к весу.
Применение
Алюминиевые и медные кабели могут использоваться для различных целей, включая электропроводку, передачу электроэнергии и данных.
Что лучше?
Нет однозначного ответа, какой тип кабеля лучше. Это зависит от конкретного приложения и потребностей пользователя.
Вывод:
Как видите, преимущества и недостатки связаны с использованием алюминия или меди для электропроводки в зависимости от масштаба проекта и требований бюджета. Если вы ищете что-то легкое, но прочное, выбирайте медь, а если вашим приоритетом является экономия средств, выбирайте алюминий! В конечном итоге решение будет зависеть от конкретных требований вашего приложения, поэтому проведите исследование, прежде чем решить, какой тип кабеля лучше всего соответствует вашим потребностям!
Сакши Гайквад
Сакши — талантливый блоггер, уделяющий особое внимание бизнесу и металлургической промышленности. Она увлечена тем, что делится своим мнением о различных металлических изделиях и помогает профессионалам принимать лучшие решения.
Медные и алюминиевые кабели: что лучше для электроустановок?
Electrical, Insights 03 декабря 2020 г.
Медные и алюминиевые кабели: что лучше для электроустановок?
Клайд Пелью, главный инженер-электрик
Люди начали использовать медь около 10 000 лет назад. Долгое время это был единственный известный и используемый металл, а после того, как были обнаружены его электрические свойства, он стал использоваться в качестве предпочтительного проводника для электрических приложений.
Однако постоянно растущий спрос на электротехническую продукцию и, следовательно, спрос на медь постепенно увеличивают стоимость использования меди как товара. В результате мы увидели, что более дешевые альтернативы меди изучаются и все чаще используются в электрических приложениях.
Ведущая альтернатива? Алюминий.
В соответствии с Международным стандартом на отожженную медь (IACS), хотя алюминий имеет только 61% проводимости меди, он весит всего 30% и, следовательно, значительно дешевле.
Значит ли это, что мы должны выбирать алюминий, а не медь, для электрических применений?
Не обязательно — есть подводные камни, о которых нужно помнить.
Подводные камни при использовании алюминияСтарая пословица «если это звучит слишком хорошо, чтобы быть правдой, то, вероятно, так и есть» может быть уместно применена к дебатам между медью и алюминием, особенно когда речь идет о стоимости и проводимости.
Действительно дешевле?На бумаге алюминиевые кабели кажутся более дешевыми, но это не принимает во внимание дополнительные затраты и усилия, связанные с установкой менее гибких алюминиевых кабелей. Вот почему медные кабели по-прежнему в основном используются для низковольтной части работ, за исключением ситуаций, когда проложены воздушные кабели и важным фактором является вес.
Какая разница в проводимости меди и алюминия?Алюминиевый кабель требует большей площади поперечного сечения, чтобы соответствовать проводимости эквивалентного медного кабеля. Эта разница оказывает косвенное влияние на несколько факторов и может быть ограничительной в некоторых приложениях. Ориентировочно, алюминиевому кабелю требуется площадь поперечного сечения на 56 % больше, чтобы обеспечить такую же проводимость, как у медного кабеля. Каковы подводные камни замены медного проводника эквивалентным алюминиевым и как это повлияет на ожидаемую экономию?
- При прокладке под землей размер и количество кабелепроводов необходимо увеличить, чтобы они соответствовали увеличенной площади поперечного сечения алюминиевого кабеля.
- При прокладке над землей необходимо увеличить ширину кабельного лотка, чтобы разместить более крупные и дополнительные алюминиевые кабели.
- Монтаж алюминиевых кабелей более сложен из-за гибкости и размеров.
- Меньшее количество алюминиевого кабеля может храниться на барабане, что может привести к сокращению длины кабеля, что может потребовать большего количества кабельных соединений, что увеличивает риск отказа системы.
- Медь обладает большей теплопроводностью, чем алюминий, но если учесть кабели большего размера, различия становятся незначительными. Большой размер алюминиевого троса увеличивает провисание и может оказывать разрушительное воздействие на соединения.
- Доступные размеры алюминиевых кабелей меньшего размера ограничены, алюминиевые кабели доступны только с номинальной площадью поперечного сечения не менее 16 мм 2
- Биметаллические наконечники необходимы в каждой точке подключения распределительного устройства для предотвращения окисления между алюминиевыми и медными соединениями.
- Падение напряжения (мВ/А·м) для алюминиевых кабелей выше, чем для эквивалентного медного кабеля (как показано на рисунке ниже). Это может потребовать увеличения размеров алюминиевых кабелей, чтобы снизить падение напряжения до установленных пределов, что снижает общую экономическую выгоду. Это более заметно при сравнении кабелей меньшего размера, например. Cu 95 мм² с Al 120 мм², где разница в цене незначительна по сравнению со «скрытыми затратами» на переход на алюминий.
Рис. 1. Падение напряжения и стоимость на 100 м для каждого размера кабеля. Графики были взяты из прайс-листа Nexans Olex Trade (сентябрь 2013 г.) с перекрестными ссылками на цены на веб-сайте ElectricianSupplies.com.au, чтобы гарантировать, что информация является свежей и актуальной.
Существует несколько других факторов, влияющих на широкое использование медных кабелей, которые также следует учитывать: окисления. Алюминий
Было показано, что с точки зрения конструкции замена медных кабелей на алюминиевые может привести к существенным изменениям в системе распределения электроэнергии. Математически эти изменения вызваны увеличением падения напряжения и проводимости. В стандарте AS/NZS 3008.1.1:2017 изложены критерии, которым должен соответствовать кабель, включая пропускную способность по току, падение напряжения и повышение температуры при коротком замыкании. Применительно к более крупным установкам эффекты могут также повлиять на размер распределительных щитов и выбор автоматических выключателей. Нельзя упускать из виду увеличение количества и размеров кабелепроводов и кабельных колодцев, поскольку это повлечет за собой дополнительные затраты.
Все это можно определить только после замены по сравнению с первоначальным расчетом, замену, которую действительно следует рассматривать в сочетании с ожиданиями жизненного цикла установки.
Это не равнозначная заменаПринимая во внимание эти потенциальные риски и подводные камни замены алюминия медью, неудивительно, что медный кабель по-прежнему является предпочтительным продуктом для большинства разработчиков электротехники.
