Какой прибор нельзя подключать к трансформатору тока: Какой прибор нельзя подключать к измерительной обмотке трансформатора тока и напряжения

Какой прибор нельзя подключать к измерительной обмотке трансформатора тока и напряжения

Автор Andrey Ku На чтение 3 мин Опубликовано 21.03.2019

Вопрос о том, какой прибор нельзя подключать к измерительной обмотке трансформатора тока непременно встает перед начинающим радиолюбителем. Знание нюансов не только позволит эффективно использовать устройства, но и оградит от поломки, а также человека от получения травм, связанных с производственной деятельностью.

Содержание

1. Какие устройства нельзя подключать к трансформатору напряжения?
2. Вольтметры
3. Обмотки напряжения ваттметров
4. Высокоомные обмотки реле
5. Какой прибор нельзя подключать к трансформатору тока?
6. Заключение

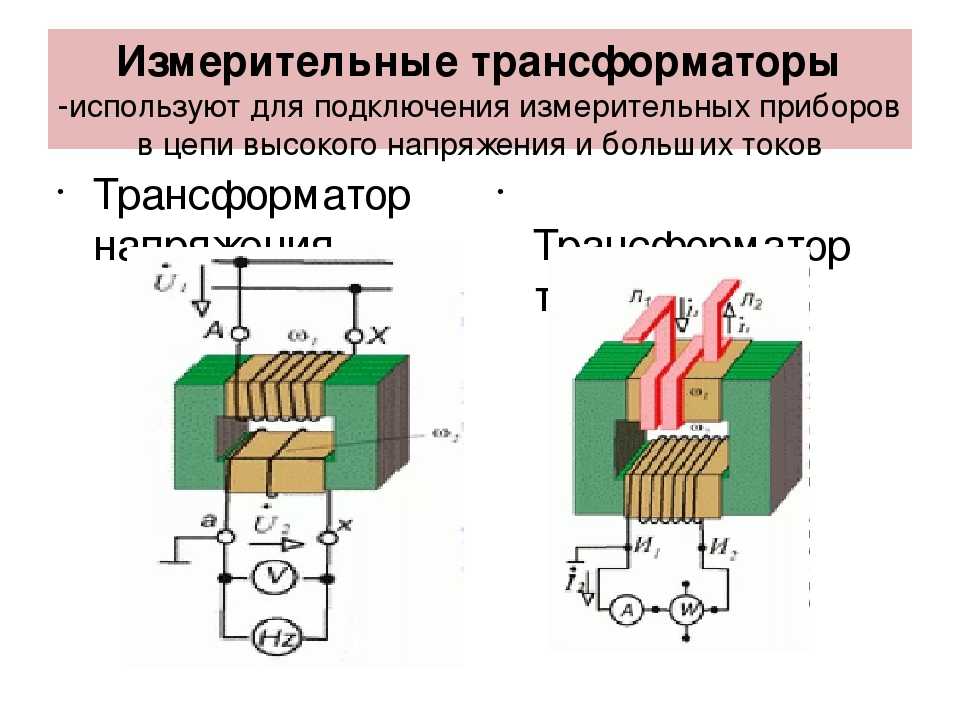

Какие устройства нельзя подключать к трансформатору напряжения?

Представляет собой оборудование, необходимое для предоставления гальванической развязки.

Его основное отличие от стандартного вида автотрансформаторов том, что преобразования мощности не происходит, он не питает сопутствующие приборы, подключенные далее в цепи.

Это довольно сложное с конструктивной точки зрения оборудование, поэтому необходимо точно знать, какие приборы можно подключать к цепи. Используется для преобразования высоких характеристик в низковольтные, которые удобны для потребителей электроэнергии.

ТС напряжения не используется для передачи сущностных характеристики, привычный режим работы — это режим холостого хода. Именно от этого параметра стоит отталкиваться думая над вопросом, какое устройство допустимо подключить. Подключать к нему не следует нагрузку, так как это просто не входит в сферу использования.

Вольтметры

Предназначен для расширения измерительных данных приборов, в том числе и амперметра, вольтметра. Использовать допустимо. Основное отличие — это наличие сопротивления вторичных обмоток небольшого показателя (в отличии от токового, который работает в режиме короткого замыкания оно имеет малые показатели).

Обмотки напряжения ваттметров

Обмотки присоединяют таким образом, чтоб ток был направлен на встречу. Обязательно фазное деление, так как потоки, которые имеются в наличии, советуют фазам. Используются измерительные тс для включения обмоток, но также они применяются аналогичным образом для счетчиков и частотометров.

Высокоомные обмотки реле

ТС предназначен не только для измерения, но и для питания оборудования. Их применяют с успехом во время проведения работ оперативных цепей сигнализации и релейной защиты.

Какой прибор нельзя подключать к трансформатору тока?

Тс представляет собой устройство, необходимое для переключения показателей тока. В отличии от устройства, работающего с напряжением на холостом ходу, оно функционирует аналогично оборудованию при коротком замыкании. Следовательно, сопротивление, которым должны обладать подключаемые приборы, должно быть минимальным. Если оно превышает установленные значения, то это приведет к выходу вещи из строя.

Пределы значений и показателей вы можете посмотреть в справочниках, если их нет, то рассчитывать самостоятельно по схемам. Действия обязательны для выполнения. Не подключаются такие устройства:

• вольтметр;
• катушки ваттметров и тому подобное.

Использовать совместно разрешено различного размера катушки реле с показателями, не превышающими условные, автоматика релейной защиты ваттметры, в то числе и токовые катушки, варметры, амперметры. Сочетаемые с техническими вариациями различные импульсные вариации, предназначенные для фиксации значений, счетчики получаемой энергии в оборудовании (реактивной и активной), а также преобразователи для изменения показателей мощности и тока.

Заключение

Что касается трансформаторов тока, то их нежелательно оставлять без постоянной нагрузки. Если это сделать необходимо, то закорачивают выходы, иначе это приведет к акоплению индукции и порче вещи. Для трансформаторов напряжения подобных мер не предусмотрено.

Какое устройство нельзя подключать к трансформатору тока?

Лучший ответ:

Поэтому к вторичной (измерительной) обмотке трансформатора тока нельзя подключать вольтметр — прибор с очень высоким входным сопротивлением. То есть с точки зрения трансформатора тока с обрывом цепи.

Часто задаваемые вопросы:

Сколько лука можно собрать с одного гектара?

Озимый лук, если удачно перезимует — дает урожай на уровне с луком весеннего посева. При хорошем уходе можно получить 40-45 тонн с 1 гектара белого озимого лука с сухими чешуйкам, или 70-100 тыс.

Подробнее »

Как хранить нарциссы и тюльпаны?

Второй вариант — сохранение луковиц тюльпанов и нарциссов в погребе — если же земля уже стала недоступной для обработки, то сохранить луковицы тюльпанов и нарциссов до весны можно в холодном погребе, где температура близка к 0 градусов. Для этого высаживаем луковицы в ящики, идеально, если это решетчатый ящик. 12 окт. 2014 г.

Подробнее »

Когда заготовка веников для бани?

Заготовка веников для бани по древнему обычаю происходит в Троицын день, который бывает на 50-й день после Пасхи. Ежегодно этот большой христианский праздник празднуется в разные календарные дни. Обычно он приходится на начало-середину июня. Дата в 2021 году — 20 июня.

Подробнее »

Как правильно разводить заменитель молока для телят?

В зависимости от консистенции, ЗЦМ классифицируют на три группы: жидкие, готовые к употреблению; концентрированные. Перед скармливанием необходимо развести водой или молочной сывороткой; сухие. Их разводят жидкостью в соотношении 1/8. 1 авг. 2017 г.

Подробнее »

Какие сидераты можно сеять в зиму?

Какие сидераты лучше сеять осенью: растения для огорода и теплицы Озимая вика. Она больше подходит для тяжелого грунта, обогащает его соединениями азота, подавляет сорняки. … Белая горчица. … Озимая рожь. … Овес. … Озимый рапс. … Клевер. … Люпин.

Подробнее »

Почему создается конденсат?

Итак, конденсат образуется, если при постоянной температуре в помещении по каким-то причинам повышается влажность воздуха (стирка белья, прием ванны, готовка пищи и т. п.) или, если при постоянной влажности в помещении понижается температура.

Подробнее »

Как узнать сколько квадратных метров стена?

Для начала необходимо измерить высоту и ширину всех стен, после чего воспользоваться достаточно простой математической формулой «S=H×L», где H — это высота стены, L — её длина, ну а S – соответственно необходимая нам площадь.

Подробнее »

Что сделать чтоб замороженные ягоды не потекли в торте?

Если положить в тесто ягоды прямо из морозилки, то они потекут, и пирог останется мокрым и непропеченным. Но если разморозить и слить лишнюю влагу — из выпечки уйдет и сочность. Проблему можно решить, присыпав замороженные ягоды крахмалом (лучше кукурузным, картофельный дает землистый вкус): хватит 2 ст. л.

Подробнее »

Почему электрический камин гудит?

Камин гудит или работает слишком громко Часто камин шумит потому, что забивается подшипник, который находится внутри электрического двигателя. … Полезно время от времени смазывать подшипники смазкой или маслом. Иногда причина шума кроется в тепловом вентиляторе, а точнее — в крыльчатке.1 авг. 2018 г.

Подробнее »

Electrician’s Journal-Understanding Current Transformers

Введение

Трансформатор тока (CT) представляет собой тип «измерительного трансформатора », который предназначен для выработки переменного тока во вторичной обмотке, пропорционального ток измеряется в его первичной обмотке. Трансформаторы тока уменьшают токи высокого напряжения до гораздо более низкого значения и обеспечивают удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра. Принцип работы базового трансформатора тока несколько отличается от обычного трансформатора напряжения.

Физическое описание

« CT » представляет собой однообмоточный трансформатор с медным проводом, намотанным через его центральное отверстие по всей окружности тороидального многослойного железного сердечника. Затем первичный проводник проходит через центр. (см. графическую диаграмму и условное обозначение, показанные ниже). Два конца этой обмотки соединяют тороидальную катушку с парой проводов, которые проходят через экранированный кабель и подключаются к входу высокоточного прибора (амперметра), который отображает электрический ток через первичную обмотку в ампер .

В отличие от традиционного трансформатора напряжения, первичная обмотка трансформатора тока состоит только из одного или нескольких витков. Эта первичная обмотка может состоять из одного плоского витка, катушки из прочного провода, намотанной вокруг сердечника, или просто из проводника или шины, проходящей через центральное отверстие, как показано на рисунке.

Трансформатор тока часто называют трансформатором серии , поскольку первичная обмотка включена последовательно с токоведущим проводником, питающим нагрузку.

Трансформаторы тока

доступны во многих размерах, формах и номиналах, … они бывают с цельным сердечником, с разъемным сердечником и с зажимными зажимами как для низковольтных, так и для средневольтных приложений. Они выглядят особенно по-разному, когда речь идет о высоковольтных типах с масляным охлаждением (типы Live Tank и Dead Tank показаны ниже).

Эксплуатация

Проводник с измеряемым током вставляется через центральное отверстие тороидального сердечника и подключается к своему обычному назначению. Когда ток протекает через один проводник или несколько проводников (называемых первичная ), он создает поле магнитного потока вокруг себя и в тороидальном сердечнике, которое индуцирует (или генерирует) напряжение в обмотке ТТ (называемой вторичной ).

Прежде чем двигаться дальше, давайте найдем время, чтобы получить общее представление о том, как работает компьютерная томография. Несмотря на то, что на первый взгляд ТТ не похож на обычный трансформатор, он работает так же, как вторичная обмотка обычного трансформатора… просто это не так очевидно. Проведем аналогию, рассмотрев простой однофазный трансформатор (показан ниже) с первичной и вторичной обмотками, изолированными от общего ферромагнитного сердечника. Физической связи между двумя обмотками НЕТ.

Когда на первичную обмотку подается напряжение, она действует как электромагнит с северным и южным полюсами и заставляет линии магнитного потока течь через сердечник. Когда тот же поток проходит через сердечник во вторичной обмотке, вторичная обмотка действует как генератор … который «генерирует» переменное напряжение, пропорциональное количеству витков в первичной и вторичной обмотках. Если убрать показанную первичную обмотку и продолжить полностью наматывать вторичную обмотку на весь сердечник, получится ТТ. Первичный проводник (обмотка) просто продет (а иногда и несколько раз) через центр сердечника. Дополнительная петля увеличивает выходной ток на вторичной обмотке за счет уменьшения величины понижающей величины на коэффициент количества витков через сердечник.

Отношение первичных и вторичных токов

Как правило, трансформаторов тока выражаются в их отношении первичных и вторичных токов. ТТ 100:5 будет означать вторичный ток 5 ампер, когда первичный ток 100 ампер. Номинальный вторичный ток обычно составляет 5 ампер или 1 ампер, что совместимо со стандартными измерительными приборами.

ТТ

работают по принципу известного точного коэффициента трансформации, который преобразует чрезвычайно высокие значения измерения тока в сигналы переменного напряжения низкого уровня, которые пропорциональны величине потока, наведенного в первичном проводнике.

Номинал вторичной обмотки трансформатора тока обычно составляет либо 5 А, либо 1 А. Например, с номиналом , равным 1000 к 5, или соотношением витков 200 к 1, это означает, что 1000 ампер тока на первичной обмотке создадут 5 ампер тока во вторичной обмотке.

Частотная характеристика ТТ

Типичная частотная характеристика ТТ обычно составляет от 3 кГц до 5 кГц. Обычно это нормально, так как большинство гармоник энергосистемы попадают в этот диапазон. Однако, когда требуются более высокие измерения частоты в диапазоне сотен кГц или даже МГц, доступен CT Pearson (см. ниже).

Где используются ТТ

ТТ со сплошным сердечником обычно используются в более стационарных установках и используются для измерения и защиты в распределительных щитах, щитах и ​​распределительных устройствах. ТТ с разъемным сердечником и накладные трансформаторы обычно используются для более временного применения, например, для контроля качества электроэнергии.

Для постоянных применений защиты и измерения трансформаторы тока можно использовать где угодно: от генераторов, трансформаторов, подключенных нагрузок или везде, где мы хотим контролировать ток, протекающий в системе.

Например, коммунальные службы используют трансформаторы тока на входной линии своих клиентов для контроля потребления тока и энергии в целях выставления счетов. Эти CT должны быть чрезвычайно точными и иметь класс дохода , поскольку они используются для выставления счетов.

Постоянные трансформаторы тока также используются для контроля мощности и коэффициента мощности с целью оптимизации активной и реактивной мощности при использовании батареи конденсаторов.

Для защиты трансформаторы тока используются с расцепителями низковольтных автоматических выключателей и реле средневольтных выключателей для отключения выключателей при перегрузках или неисправностях в системе. Многие автоматические выключатели имеют встроенные трансформаторы тока для контроля тока. Для контроля тока требуется один ТТ на каждой фазе и нейтрали.

Для защиты от замыканий на землю используется ТТ специального типа. Все фазные и нейтральные проводники проходят через ТТ защиты от замыканий на землю, и если существует какой-либо остаточный ток… другими словами, ток поступает на одну из фаз, но не возвращается на другие фазы или нейтраль… замыкание на землю.

В жилых помещениях GFCI (прерыватели цепи замыкания на землю) срабатывают при токе 5 мА. В промышленных приложениях устройства защиты от замыканий на землю и реле срабатывают при токе 30 мА или даже при токе пары сотен ампер.

Защита от замыканий на землю обычно предназначена для индивидуальной защиты в домах и защиты оборудования в промышленных условиях.

Характеристики установки ТТ

Распространенным заблуждением является то, что изоляция ТТ должна быть рассчитана на линейное напряжение там, где она используется, например, в системах 13,8 кВ. Однако это НЕ так, поскольку ТТ устанавливается вокруг уже изолированного и обычно экранированного проводника. Большинство трансформаторов тока и изоляция их вторичной обмотки рассчитаны на 600 В переменного тока. В распределительных устройствах среднего напряжения ТТ монтируются вокруг изоляционного материала или используют физическое разделение для изоляции ТТ от шины под напряжением с помощью воздушного зазора.

Для всех приложений защиты ТТ должен быть рассчитан на точное измерение больших токов, которые возможны в условиях неисправности… обычно в 20 раз больше тока при полной нагрузке, чтобы выключатели могли отключаться в правильной последовательности без насыщения, что дает неверный результат.

Трансформаторы тока бывают разных соотношений, таких как 100:5, 300:5, 5000:5, 60:1 и т. д. Некоторые из них имеют несколько отводов, которые можно выбрать на месте или для конкретного применения.

Пример :

Учитывая номинал ТТ 300:5 А, это означает, что если через отверстие в сердечнике протекает ток 300 А, то во вторичной обмотке ТТ будет генерироваться ток силой 5 А. Большинство ТТ имеют выход 5А, но другие имеют выход 1А. Таким образом, при взаимодействии со счетчиком или автоматическим выключателем необходимо использовать правильный множитель для преобразования 5 А или 1 А в фактическое измеренное значение.

Даже при снижении тока с 300 ампер до 5 ампер напряжение на вторичной обмотке возрастет. Разомкнутая цепь вторичной обмотки может иметь опасно высокое напряжение в тысячи вольт. Когда трансформаторы тока не используются, их вторичная обмотка всегда должна быть закорочена в целях безопасности с помощью закорачивающего блока или временной перемычки.

Временные накладные ТТ имеют встроенный согласующий резистор для защиты от скачков высокого напряжения при размыкании зажимов сердечника, а выходы этих приборов часто слишком малы для точного измерения малых токов. Таким образом, чтобы увеличить выходную мощность этих устройств, первичный провод обычно несколько раз обматывается через ТТ, чтобы увеличить ток через сердечник (показано ниже). Например, для номинального тока 500:5 (коэффициент витков 100:1) 5 витков через сердечник дают номинальный ток 100:5 (коэффициент витков 20:1).

Проверив кривую возбуждения для используемого вами ТТ, вы увидите, что вторичный выходной ток ТТ является достаточно линейным между 10% и 90% его номинального выходного тока. Точка, в которой выходной сигнал достигает насыщения и на него больше нельзя полагаться при измерении, известен как точка перегиба (см. ниже). Пристальное внимание к кривой возбуждения вашего ТТ позволит выявить верхний и нижний пределы выходного напряжения вторичной обмотки, а также количество первичных контуров, обеспечивающих наилучшие характеристики в вашем приложении.

ТТ

имеют точку полярности и стрелку, указывающую правильную ориентацию источника и нагрузки. Стрелка всегда должна указывать на груз. Если вторичный выход дает отрицательный выход, вероятно, ТТ установлен задом наперед. Трансформаторы иногда также могут испытывать фазовый сдвиг от 0,3 до 6 градусов, что приводит к ошибочным измерениям и создает впечатление неправильного протекания тока от нагрузки.

Нагрузка ТТ

ТТ имеют номинальную мощность ВА, а также ограничения на количество устройств и длину провода, которые можно подключить к его вторичной стороне. Это называется бременем . Элементы, которые увеличивают нагрузку, — это реле, счетчики и проводка. Наилучший способ уменьшить нагрузку — сделать проводку между ТТ и измерительными приборами как можно короче или увеличить сечение провода для уменьшения сопротивления.

Благодаря чрезвычайно высокому входному сопротивлению и низкому энергопотреблению современных измерительных приборов нагрузка очень мала. Однако необходимо соблюдать осторожность, чтобы не перегрузить трансформаторы тока, что приведет к неточным измерениям и плохой защите.

Другие способы измерения тока

1. Токовые шунты — прецизионные резисторы заземления… Шунты могут использоваться для измерения низкочастотного переменного тока, но в основном они предназначены для измерения постоянного тока. Электрический шум может быть проблемой на более высоких частотах, но обычно работает нормально до 1 кГц. Это очень простое измерение тока с использованием закона Ома. Дифференциальное падение напряжения, деленное на известное сопротивление шунта, прямо пропорционально току. Хотя шунты будут работать на переменном токе, они не рекомендуются. Также может быть сложно подключить счетчик переменного тока с низковольтными входами переменного тока. ТТ обычно предпочтительнее для приложений измерения переменного тока.

   Некоторые люди также пытаются использовать ТТ для измерения постоянного тока в больших выпрямителях постоянного тока путем измерения пропорционального пульсирующего напряжения переменного тока. Однако трансформаторы тока медленно реагируют на скачки постоянного напряжения переходного процесса, что в большинстве случаев делает их плохим выбором. Я рекомендую использовать трансформаторы тока для переменного тока и шунты для постоянного тока… период.

2. Датчики Холла — требуется дополнительный источник питания постоянного тока для обеспечения постоянного тока и создания магнитного поля… датчик определяет силу другого магнитного поля, которая пропорциональна текущему потоку. Используется в ИБП, солнечных батареях и микросетях для контроля постоянного тока. Требуется батарея или источник питания постоянного тока.

3. Катушки Роговского – Способны измерять очень быстрые переходные токи. Выходной сигнал низкого уровня требует усиления с помощью датчика Холла. Также используется для измерения высокочастотных токов… например, в точных сварочных аппаратах, дуговых печах и другом электронном оборудовании для высокочастотных измерений. Также требуется дополнительный источник питания постоянного тока.

Как выбрать ТТ для приложения

ТТ должен быть рассчитан на 20-кратный нормальный ток полной нагрузки, чтобы учесть ток короткого замыкания высокого уровня. Это одна из причин, почему расчеты короткого замыкания так полезны. Если вы можете рассчитать ток короткого замыкания для приложения, трансформатор тока можно подобрать более подходящего размера.

Соображения безопасности

ОПАСНОСТЬ: Все ТТ опасны, если они отключены, когда они находятся под напряжением!!!!!!

ПРИМЕЧАНИЕ : Никогда не предполагайте, что только потому, что вторичный выходной сигнал переменного тока кажется малым, можно безопасно обращаться с трансформатором тока, когда он находится под напряжением. Опасны даже небольшие трансформаторы тока, если вторичные клеммы отключены, когда они находятся под напряжением.

Если в первичной цепи протекает ток, вторичную цепь ни в коем случае нельзя размыкать. это может вызывают очень высокие напряжения из-за ампер-витков первичной обмотки, которые начинают намагничивать сердечник. Пока он действует как трансформатор, он вызывает очень высокие пики напряжения.

Обрыв цепи в трансформаторе тока (ТТ) может привести к опасному перенапряжению на клеммах вторичной обмотки. ТТ с разомкнутой вторичной обмоткой, особенно с высоким коэффициентом полезного действия и проводящим большие токи, может создавать вторичное напряжение холостого хода в диапазоне нескольких киловольт.

ПРИМЕЧАНИЕ : Когда трансформаторы тока не используются, вторичные обмотки всегда следует закорачивать с помощью перемычек или перемычек.

Надеюсь, вам понравился этот пост о трансформаторах тока (ТТ). Пожалуйста, не стесняйтесь посещать его почаще, делиться этим ресурсом с другими и продолжать развивать свои навыки работы с электричеством. 😁

Основы трансформатора тока: понимание соотношения, полярности и класса – статьи

Схема трансформатора тока. Фото: Викимедиа.

Основной функцией трансформатора тока является создание управляемого уровня напряжения и тока, пропорционального току, протекающему через его первичную обмотку, для работы измерительных или защитных устройств.

В своей базовой форме ТТ состоит из многослойного стального сердечника, вторичной обмотки вокруг сердечника и изоляционного материала, окружающего обмотки.

Когда переменный ток проходит через электрический проводник, такой как кабель или шина, он создает магнитное поле под прямым углом к ​​потоку тока.

Если этот ток проходит через первичную обмотку ТТ, железный сердечник внутри намагничивается, что затем индуцирует напряжение во вторичных катушках. Если вторичная цепь замкнута, ток, пропорциональный коэффициенту трансформации трансформатора тока, будет протекать через вторичную цепь.

ТТ разомкнутой цепи

ОПАСНОСТЬ: Трансформаторы тока должны оставаться закороченными до тех пор, пока они не будут подключены к вторичной цепи. ТТ обычно подключаются к клеммной колодке, где могут быть установлены закорачивающие винты для соединения изолированных точек. Важно, чтобы к трансформатору тока всегда была подключена нагрузка или нагрузка, когда он не используется, иначе на клеммах вторичной обмотки может возникнуть опасно высокое вторичное напряжение.

Типы трансформаторов тока

Существует четыре типичных типа трансформаторов тока: оконные, проходные, стержневые и обмотки. Первичная обмотка может состоять из первичного токопровода, проходящего один раз через отверстие в сердечнике трансформатора тока (оконного или стержневого типа), или состоять из двух и более витков, намотанных на сердечник вместе со вторичной обмоткой (намотанной тип).

Трансформаторы тока оконного и стержневого типа являются наиболее распространенными трансформаторами тока в полевых условиях. Кредит Фотографии: АББ

1. Оконные трансформаторы тока CT

Оконные трансформаторы тока имеют первичную обмотку и могут иметь сплошной или разъемный сердечник. Эти трансформаторы тока устанавливаются вокруг проводника и являются наиболее распространенным типом трансформаторов тока в полевых условиях.

Установка оконных ТТ со сплошным сердечником требует отсоединения первичного проводника. Оконные ТТ с разъемным сердечником можно устанавливать без предварительного отсоединения первичного проводника, и они обычно используются для контроля и измерения мощности.

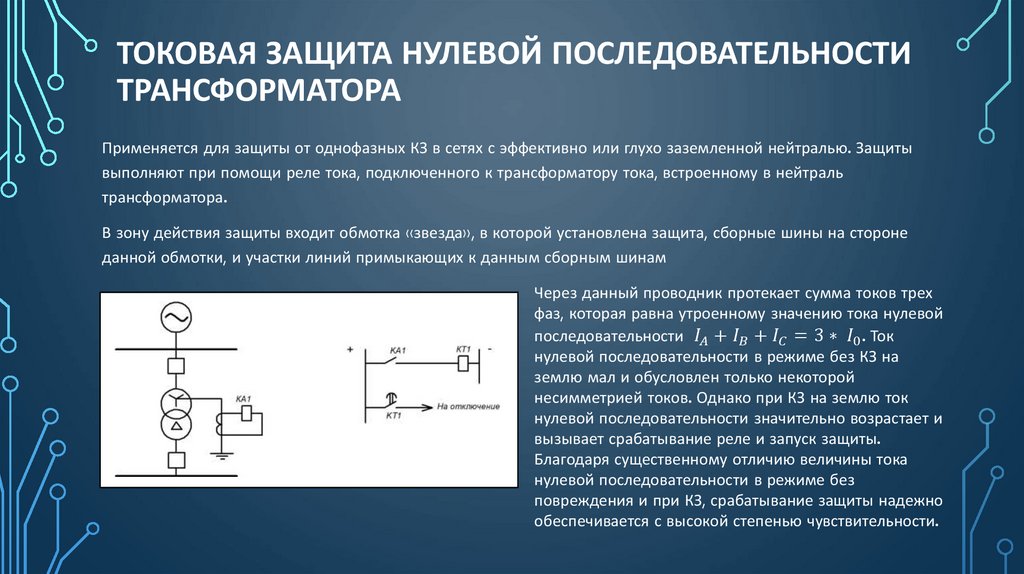

ТТ нулевой последовательности — это оконный ТТ, который обычно используется для обнаружения замыкания на землю в цепи путем одновременного суммирования тока во всех проводниках. При нормальной работе эти токи в векторной сумме будут равны нулю.

Трансформатор тока с окном нулевой последовательности

Когда происходит замыкание на землю, поскольку часть тока уходит на землю и не возвращается на другие фазы или нейтраль, ТТ увидит этот дисбаланс и пошлет вторичный ток сигнал на реле. ТТ нулевой последовательности устраняют необходимость использования нескольких оконных ТТ, выходы которых суммируются, вместо этого используется один ТТ, который окружает все проводники.

2. ТТ стержневого типа

Трансформаторы тока стержневого типа работают по тому же принципу, что и оконные ТТ, но в качестве первичного проводника установлена ​​постоянная стержневая шина. Имеются стержневые типы с более высоким уровнем изоляции, которые обычно крепятся болтами непосредственно к текущему устройству ухода.

Трансформатор тока стержневого типа. Фото: АББ.

3. Bushing CT

Втулочные трансформаторы тока в основном представляют собой оконные трансформаторы тока, которые специально разработаны для размещения вокруг высоковольтного ввода. Обычно к этим ТТ нет прямого доступа, и их паспортные таблички находятся на шкафу управления трансформатором или автоматическим выключателем.

Входные ТТ недоступны, а их заводские таблички находятся на шкафу управления трансформатором или автоматическим выключателем. Фото: Викимедиа.

4. Обмотка CT

Обмоточные трансформаторы тока имеют первичную и вторичную обмотку, как и обычный трансформатор. Эти ТТ встречаются редко и обычно используются при очень низких коэффициентах и ​​токах, как правило, во вторичных цепях ТТ для компенсации малых токов, для согласования различных коэффициентов ТТ в суммирующих приложениях или для изоляции различных цепей ТТ.

Трансформаторы тока этого типа имеют очень высокие нагрузки, поэтому при использовании трансформаторов тока с обмоткой следует уделять особое внимание нагрузке ТТ источника.

Класс напряжения ТТ

Класс напряжения ТТ определяет максимальное напряжение , с которым может контактировать ТТ. Например, оконный ТТ на 600 В не может быть установлен на оголенном проводнике на 2400 В или вокруг него, однако оконный ТТ на 600 В может быть установлен вокруг кабеля на 2400 В, если ТТ установлен вокруг изолированной части кабеля и изоляция правильно рассчитана.

CT Ratio

Коэффициент трансформации CT представляет собой отношение входного тока первичной обмотки к выходному току вторичной обмотки при полной нагрузке. Например, ТТ с соотношением 300:5 рассчитан на 300 ампер первичной обмотки при полной нагрузке и будет производить 5 ампер вторичного тока при токе 300 ампер через первичную обмотку.

Если первичный ток изменится, вторичный ток на выходе изменится соответственно. Например, если 150 ампер протекают через первичную обмотку с номиналом 300 ампер, ток вторичной обмотки будет 2,5 ампер.

Коэффициент трансформатора тока эквивалентен коэффициенту напряжения трансформаторов напряжения. Фото: TestGuy.

В прошлом для измерения тока обычно использовались два основных значения вторичного тока. В Соединенных Штатах инженеры обычно используют 5-амперный выход . В других странах принят выход на 1 ампер .

С появлением микропроцессорных счетчиков и реле в отрасли наблюдается замена вторичной обмотки на 5 или 1 ампер на мА вторичный . Обычно устройства с выходом в мА называются «датчиками тока », в отличие от трансформаторов тока.

Примечание. Коэффициенты трансформации ТТ выражают номинальные токи ТТ, а не просто отношение первичных и вторичных токов. Например, ТТ 100/5 не будет выполнять функции ТТ 20/1 или 10/0,5.

Полярность ТТ

Полярность трансформатора тока определяется направлением, в котором катушки намотаны на сердечник ТТ (по часовой стрелке или против часовой стрелки), и тем, каким образом выводы вторичной обмотки выводятся из корпуса трансформатора.

Все трансформаторы тока имеют вычитающую полярность и будут иметь следующие обозначения для правильной установки:

• h2 – Первичный ток в направлении линии
• h3 – Первичный ток, направление нагрузки
• X1 – Вторичный ток (многофакторные трансформаторы тока имеют дополнительные вторичные клеммы)

ТТ с разъемным сердечником на 200 А. Обратите внимание на маркировку полярности в центре сердечника, указывающую направление источника. Фото: Continental Control Systems, LLC

В трансформаторах с вычитающей полярностью первичный провод h2 и вторичный провод X1 находятся на одной стороне трансформатора. Полярность ТТ иногда указывается стрелкой, эти ТТ должны быть установлены так, чтобы стрелка указывала в направлении протекания тока.

Очень важно соблюдать полярность при установке и подключении трансформаторов тока к реле учета электроэнергии и защитным реле.

Полярность ТТ Условные обозначения электрических чертежей

Маркировка полярности на электрических чертежах и схемах трансформаторов тока может выполняться несколькими способами. Тремя наиболее распространенными схематическими обозначениями являются точки, квадраты и косые черты. Маркировка полярности на электрических чертежах представляет h2, который должен быть обращен к источнику.

Электрический символ трансформатора тока

Как проверить полярность ТТ

Маркировка на трансформаторах тока иногда неправильно наносилась на заводе. Вы можете проверить полярность ТТ в полевых условиях с помощью 9Батарея V, используя следующую процедуру проверки:

1. Отключите все питание перед тестированием и подключите аналоговый вольтметр к клемме вторичной обмотки проверяемого трансформатора тока. Положительная клемма счетчика подключается к клемме X1 ТТ, а отрицательная клемма подключается к X2 .

2. Пропустите кусок провода через верхнюю сторону окна CT и на мгновение коснитесь положительный конец 9-вольтовой батареи к стороне h2 (иногда отмеченной точкой), а отрицательный конец к стороне h3 . Важно избегать постоянного контакта, который приведет к короткому замыканию батареи.

3. Если полярность правильная, мгновенный контакт вызывает небольшое отклонение аналогового измерителя в положительном направлении . Если отклонение отрицательное, полярность трансформатора тока меняется на противоположную. Терминалы X1 и X2 необходимо поменять местами и можно провести тест.

Маркировка на трансформаторах тока иногда неправильно наносилась на заводе. Вы можете проверить полярность трансформатора тока в полевых условиях, используя 9-вольтовую батарею.

Связанный: 6 Объяснение электрических испытаний трансформаторов тока

Класс точности ТТ

Поскольку идеальных трансформаторов не бывает, потери энергии небольшие, такие как вихревые токи и тепло, вызванное током, протекающим через обмотки. Вторичный ток, возникающий в этих ситуациях, не соответствует форме кривой тока энергосистемы.

Степень, в которой величина вторичного тока отличается от расчетного значения, ожидаемого на основании коэффициента трансформации ТТ, определяется классом точности ТТ. Чем больше число, используемое для определения класса, тем больше допустимое отклонение вторичного тока от расчетного значения (погрешность).

За исключением наименее точных классов, класс точности ТТ также определяет допустимое смещение угла фаз между первичным и вторичным токами. В зависимости от класса точности трансформаторы тока подразделяются на точность измерения или точность защиты (реле). CT может иметь рейтинги для обеих групп.

Точность измерения ТТ

Точность измерения ТТ рассчитаны на указанные стандартные нагрузки и рассчитаны на высокую точность от очень низкого тока до максимального номинального тока ТТ. Из-за их высокой степени точности эти трансформаторы тока обычно используются коммунальными предприятиями для выставления счетов .

Трансформаторы точности реле

Трансформаторы точности реле не так точны, как трансформаторы точности измерений. Они предназначены для работы с разумная степень точности в более широком диапазоне тока. Эти трансформаторы тока обычно используются для подачи тока на защитные реле. Более широкий диапазон тока позволяет защитному реле работать при различных уровнях неисправности.

Класс точности трансформатора тока можно узнать, взглянув на его заводскую табличку или на этикетку производителя. Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13 , и разбит на три части:

1. номинальное соотношение класс точности
2. рейтинг класса
3. максимальная нагрузка

Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13

1. Оценка номинальной точности передаточного отношения

Это число представляет собой просто номинальную точность передаточного отношения , выраженную в процентах. Например, ТТ с классом точности 0.3B0.1 сертифицирован производителем с точностью до 0,3 процента от его номинального коэффициента для первичного тока 100 процентов от номинального коэффициента.

2. Рейтинг класса

Вторая часть класса точности ТТ — это буква, обозначающая приложение, для которого рассчитан ТТ. Трансформатор тока может иметь двойные номиналы и использоваться для измерения или защиты, если оба номинала указаны на паспортной табличке.

• C — указывает на то, что ТТ имеет низкий поток рассеяния, что означает, что точность можно рассчитать до изготовления

• T — Указывает, что ТТ может иметь значительный поток рассеяния, и точность должна определяться на заводе.

• H — Указывает, что точность ТТ применима во всем диапазоне вторичных токов от пяти до 20-кратного номинала ТТ. Обычно это раневые ТТ.

• L — Указывает, что точность ТТ применяется только при максимальной номинальной вторичной нагрузке в 20 раз больше номинальной. Точность отношения может быть до четырех раз выше, чем указанное значение, в зависимости от подключенной нагрузки и тока короткого замыкания. Обычно это оконные, проходные или стержневые ТТ.

3. Максимальная нагрузка

Третья часть класса точности ТТ — это максимально допустимая нагрузка для ТТ. Как и все трансформаторы, трансформатор тока может преобразовать только ограниченное количество энергии. Энергетическое ограничение ТТ называется максимальной нагрузкой. При превышении этого предела точность КТ не гарантируется.

Нагрузка измерительного класса

Для ТТ измерительного класса нагрузка выражается в импедансе в омах. Например, соотношение 0.3B0.1 ТТ с номиналом имеет точность 0,3 процента , если импеданс подключенной вторичной нагрузки не превышает 0,1 Ом .

A 0,6B8 ТТ измерительного класса будет работать с точностью 0,6 процента , если вторичная нагрузка не превышает 8,0 Ом .
