Выходной траснформатор для 6П14П своими руками: инструкция

Автор Andrey Ku На чтение 4 мин Опубликовано

Собрать выходной трансформатор для 6П14П своими руками – заветная мечта большинства радиолюбителей, желающих получить на выходе лампового усилителя высококачественный звук.

Содержание

  1. Требования к трансформаторному изделию
  2. Схема включения
  3. Выходная мощность
  4. Основные характеристики
  5. Намоточные характеристики выходного трансформатора
  6. Последовательность намотки
  7. Параметры трансформатора питания

Требования к трансформаторному изделию

Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:

  • По какой схеме будет включаться данный трансформатор.
  • Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
  • Какими должны быть намоточные характеристики этого устройства.

Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот.

Рассмотрим каждое из условий получения качественного усиления более подробно.

Схема включения

Для самостоятельного изготовления усилителя на пентодах 6П14П сначала следует подобрать подходящую схему, что при наличии Интернета сделать очень просто. Для этого достаточно набрать в поисковой строке соответствующий запрос и выбрать наиболее понравившееся схемное решение. При этом важно определиться с тем, по какому варианту предполагается делать выходной узел усилителя: на одной или на двух лампах (одно- или двухтактный режим).

Дополнительная информация: Для получения качественного и неискаженного звучания предпочтение следует отдать второму варианту (так называемому «двухтакту»).

При этом исполнении подойдет размещенная слева схема (в нее для удобства включены предварительный каскад на двойном триоде 6Н2П и блок питания с силовым трансформатором Т2).

Выходная мощность

Выходная мощность для рассматриваемой схемы может колебаться в диапазоне от 12-ти до 25-ти Ватт (при сопротивлении нагрузки 4 Ома).

Обратите внимание! В режиме максимальной мощности коэффициент искажений в этом случае составит не более 5%, а выходное напряжение на обмотке звукового преобразователя – порядка одного вольта.

Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом).

Основные характеристики

Перед тем как намотать выходной трансформатор для 6П14П следует более подробно ознакомиться с его конструкцией, имеющей следующие характеристики:

  • В состав преобразователя входят две обмотки, представляющие его первичную и вторичную многосекционные катушки.
  • Трансформатор для лампового устройства наматывается на сердечнике Ш30.
  • Толщина набора его пластин составлять 36 мм.

Для размещения обеих катушек выходного трансформатора под двухтакт на 6П14П размеры его рабочего окна необходимо выбрать не менее чем 60 на 30мм.

При таких конструктивных данных преобразователя его намоточные параметры принимают вполне конкретные значения, которые рассматриваются в следующем разделе.

Намоточные характеристики выходного трансформатора

Для того чтобы намотать выходной трансформатор для двухтактного усилителя на 6П14П потребуется изготовить двойной каркас, искусственно разделенный специальной перегородкой.

Расположение намоточных секций на каркасе трансформатора для ламп 6П14П, а также схема подключения первичной и вторичной обмоток изображены на фото.

Каркас первичной обмотки имеет шесть одинаковых по размеру секций, каждая из которых содержит по 300 витков. Вторичная катушка поделена на 4 отделения, содержащие по 44 витка.

Последовательность намотки

Последовательность их намотки своими руками выглядит так:

  • В первую очередь наматываются витки в секциях каркаса, обозначенных на фото номерами 1,8,2,7,3.
  • После этого частично намотанная конструкция снимается со станка и разворачивается на 180 градусов.
  • На следующем этапе работ продолжается намотка оставшихся секций, пронумерованных цифрами 4,9,5,10,6.

Все отделения первичной обмотки выходного трансформатора для лампового усилителя на 6П14П соединяются между собой по последовательной схеме. В отличие от нее вторичная катушка состоит из двух половинок, включенных последовательно, каждая из которых содержит в своем составе две параллельно подсоединенные секции.

Дополнительная информация: Благодаря такому способу формирования катушек трансформаторное устройство обеспечивает оптимальные передаточные характеристики каскада.

Последнее означает, что при секционном построении вторичной обмотки упрощается ее согласование с нагрузками различной величины.

Кроме того, данный подход к намотке катушек своими руками позволяет получить симметричную схему с малым коэффициентом индуктивного рассеяния. Благодаря этому собранный каскад отличается прекрасными АЧХ и ФЧХ характеристиками.

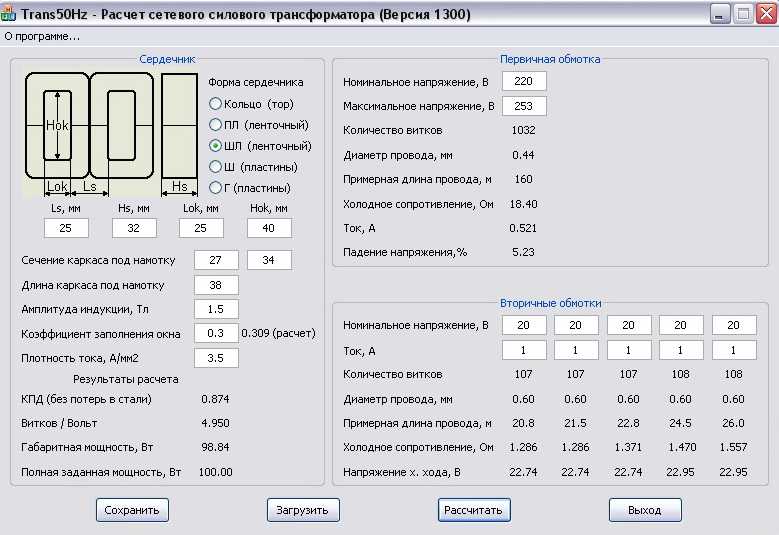

Параметры трансформатора питания

Для того чтобы изготовить трансформатор питания для лампового усилителя 6П14П потребуется воспользоваться магнитопроводом на основе электротехнической стали Ш-40, имеющей толщину набора в 50 мм. Намоточные параметры преобразовательного устройства выглядят следующим образом:

  • В первичной (сетевой) обмотке должно иметься 430 витков медного провода в изоляции ПЭЛ 0,8.
  • Его вторичную катушку следует наматывать проводом ПЭЛ-0,31, число витков которого должно быть не менее 400 (от нее питается выпрямитель, обеспечивающий получение анодных напряжений для ламп).
  • В обмотке накальной цепи двойного триода 6Н2П (б-б) необходимо намотать 11 витков провода ПЭЛ-1.0.

Питающие обмотки, работающие на цепи накала ламп L4 и L5 (в-в), имеют по 13,5 витков провода ПЭЛ 1,0. По завершении сборки силового блока полный комплект электротехнических устройств будет готов к установке в рабочую схему.

При выполнении всех обозначенных в статье требований удается получить качественный выходной трансформатор для ламп 6П14П, гарантирующий надежную работу двухтактного усилительного каскада.

Об изготовлении выходных трансформаторов для ламповых УМЗЧ

Наблюдается интересная тенденция: чем дальше мы отходим от “ламповой” эпохи, тем больше мифов и тумана создается вокруг выходного трансформатора лампового усилителя. Причем не только в вопросах расчета, но и его изготовления. Производителей понять можно, расхваливание своей продукции – закон рекламы, но и во множестве статей независимых авторов процесс намотки трансформатора смахивает на описание тайного обряда.


Давайте разберемся, насколько это сложно и как много времени на это требуется. Разговор пойдет о выходных трансформаторах для однотактных каскадов, а также о других трансформаторах, где не требуются высокая симметрия полуобмоток и выполнение жестких требований по условиям эксплуатации. Предполагается, что у вас есть достаточного сечения магнитолровод, намоточные провода и хотя бы примитивное приспособление для намотки катушек, снабженное счетчиком витков. Имеется в виду любая конструкция – от электрической или ручной дрели, зажатой в тисках, до согнутой резьбовой шпильки, укрепленной в двух деревянных брусках.


Изготовление катушки – дело кропотливое, но не сложное. Чертеж деталей каркаса сборной катушки из гетинак-са или текстолита с защелками показан на рисунке. На чертеже в позиции 1 – щечки; 2, 3 – пластины. Размеры h, b, у, y1и толщина деталей каркаса связаны с размерами и формой магнитопровода. Лучшим материалом для его изготовления можно считать стеклотекстолит (без фольги) толщиной 1,5…2 мм.


При изготовлении деталей оставляйте припуск на окончательную доводку при сборке. Если попытаться сразу выпилить деталь по размеру, то велика вероятность, что ничего защелкиваться не будет, а катушка развалится. У собранной катушки опилите острые углы надфилем и оберните одним-двумя слоями бумаги толщиной 0,1. ..0,15 мм. На изготовление катушки потребуется два-три часа.


Технологию изготовления трансформатора галетной конструкции затрагивать вообще не будем, поскольку при относительно малом числе галет она проигрывает классической конструкции с неглубоким секционированием и по коэффициенту заполнения, и по индуктивности рассеяния.
Далее начинается более интересное – намотка. Большинство любителей используют рядовую намотку, т. е. провод мотают виток к витку, и через каждый слой укладывают прокладку. Намотать таким образом без станка с укладчиком 3000-4000 витков тонким проводом – титанический труд. Возникает вопрос: а почему не намотать внавал?


Если отбросить благородное возмущение истинных аудиофилов и обратиться к первоисточникам [1, 2], то выяснится, что с коэффициентом заполнения для тонкого провода (0,15-0,4 мм) не так плохо: Г. Цыкин приводит значения 0,7…0,75, у меня получалось 0,5…0,53, что для единичных экземпляров трансформатора с секционированными обмотками вполне допустимо.
Индуктивность рассеяния практически не зависит от способа и плотности намотки. Собственная емкость обмотки (при намотке внавал) получается на 5…10 % меньше. Основной проблемой представляется пониженная электрическая прочность.


Кстати, высокие значения коэффициента заполнения позволяют сделать трансформатор меньше или в тех же габаритах получить большую индуктивность намагничивания. Это важно, так как для высококачественных устройств следует стремиться реализовать трансформатор с минимальными габаритами при заданной индуктивности первичной обмотки. Чем меньше размеры магнито-провода трансформатора, тем лучше – меньше индуктивность рассеяния при заданном секционировании.
Вернемся к обеспечению электрической прочности. В книгах все написано правильно, но большинство рекомендаций относится к серийному производству трансформаторов и соответствию их определенным стандартам. Выполнить трансформатор в соответствии с ними в домашних условиях нереально: нет ни соответствующих материалов, ни технологий. Поэтому будем исходить из двух критериев: первое – реальные условия эксплуатации, второе – неприемлемое в производстве вполне подходит при самостоятельном изготовлении единичных образцов.


Так какое же напряжение может быть на первичной обмотке трансформатора? Допустим, выходная мощность Р усилителя – 5 Вт (это немало для однотактного каскада на распространенных лампах), приведенное к первичной обмотке сопротивление нагрузки R – 2 кОм, напряжение питания Ua – 300 В и КПД трансформатора КПД- 0,85. Чтобы получить такую мощность, действующее напряжение на первичной обмотке должно быть равно:

Urms= √PR/КПД= 117B.


Соответственно его амплитуда будет равна: U rms= √2 Urms = 166 В.
С учетом напряжения питания максимальное напряжение на первичной обмотке относительно корпуса усилителя будет равно:


Uw – U + Ua – 466 В.


Это и определяет требования к межобмоточной изоляции (как правило, один конец вторичной обмотки заземлен) и изоляционным свойствам каркаса. Кабельной бумаги толщиной 0,12 мм достаточно два слоя, можно использовать конденсаторную бумагу в 4-5 слоев либо комбинацию из слоя сантехнической фторопластовой ленты и слоя писчей бумаги. Стеклотекстолитовый каркас с лихвой обеспечивает необходимую электрическую прочность.

Высококачественные выходные трансформаторы всегда выполняют секционированными, иначе не удается получить приемлемые значения индуктивности рассеяния. В простейшем случае первичную обмотку делят на две части, но лучше – на три, между которыми располагают вторичную обмотку. Возможно и более глубокое секционирование, но при этом значительно снижается коэффициент заполнения окна магнитопровода и возрастает емкость между обмотками. Из-за усложнения намотки глубокое секционирование используется довольно редко.


Остановимся на трех секциях первичной обмотки.

Минимум индуктивности рассеяния достигается при неравномерном разделении числа витков – в крайних секциях их число в два раза меньше, чем в средней. Если пренебречь активным сопротивлением обмотки, то в отсутствие сигнала все витки первичной обмотки эквипотенциальны; при максимальной мощности напряжение на частях обмотки будет пропорционально их индуктивности. Следовательно, максимальное переменное напряжение возникает на средней секции обмотки; его амплитуда равна 83 В. Пробивное напряжение изоляции обмоточного провода диаметром более 0,15 мм (ПЭТВ, ПЭВ, ПВТЛ и др.) – не менее 600 В, а число микродефектов допустимо не более 5-7 на 15 м. Для провода диаметром более 0,35 мм микродефекты вообще недопустимы. Поэтому обмотку можно мотать внавал вообще без всяких прокладок; вероятность появления короткозамкнутых витков очень мала.


Для лучшей укладки витков и повышения надежности трансформатора целесообразно через каждые 300-500 витков обмотки укладывать прокладку из конденсаторной бумаги толщиной 0,022 мм в два слоя (такую бумажную ленту можно добыть из старых бумажных конденсаторов – например, группы КБГ). Поэтому основная задача при намотке трансформатора – исключить западание витков.
Межобмоточная изоляция достигается стандартным способом – прокладку делают шире каркаса на 4-5 мм и по ее краям нарезают насечку. Это можно сделать быстро, свернув прокладку в трубку: ее край по контуру прокусывают острыми кусачками. Так как в этом случае используется более толстая и жесткая изоляция (как из условий электрической прочности, так и для возможности нормальной укладки следующей обмотки), западание витков исключено, если вы достаточно внимательны. Желательно исключить западание витков и при укладке межслоевой изоляции. Тут возникают сложности. Так как поверхность обмотки имеет неровности, то даже при наличии насечки на краях прокладки исключить западания витков не удается – провод ее стягивает. Решается этот вопрос следующим образом. На края прокладки накладывается бандаж из узкой полоски тонкой липкой бумаги (можно использовать “малярную ленту”) с насечкой по краю, она удерживает прокладку от сползания (или закрывает витки, с которых прокладка уже сползла).


Итак, порядок намотки трансформатора следующий – секции первичной обмотки наматывают внавал с межслоевыми прокладками через каждые 300- 500 витков, секции вторичной обмотки – виток к витку без прокладок (при диаметре провода более 0,6 мм этот процесс сложности не вызывает). Напоминаю еще раз, что межобмоточная изоляция должна быть достаточно жесткой – витки вторичной обмотки должны ложиться ровно. При намотке секций первичной обмотки следует обеспечивать достаточное натяжение провода и стараться, чтобы поверхность обмотки была как можно ровнее. Кстати, при намотке желательно не касаться провода руками, а удерживать его кусочком тонкого фетра или мягкой замши. Намотка ведется от края до края катушки. Выводы обмоток выполняются непосредственно обмоточным проводом с надетой на него фторопластовой трубкой (тонкая трубка прекрасно тянется; растягивая миллиметровую трубочку, можно получить трубку меньшего диаметра). Если провод слишком тонкий, то для повышения механической прочности вывода провод складывают в три-четыре раза и плотно свивают. Эта косичка используется как вывод обмотки, естественно, ее начало должно быть изолировано и надежно закреплено на обмотке. Выводы из цветных проводов, конечно, красивее, но такой вариант практичнее. Конечная изоляция обмоток выполняется из двух слоев кабельной бумаги (можно и писчей).


Коэффициент заполнения окна маг-нитопровода при двух секциях первичной обмотки находится около 0,45, при трех секциях первичной обмотки – около 0,4. Это усредненные данные по результатам намотки нескольких десятков трансформаторов разной мощности.
Управиться с такой работой, в зависимости от имеющегося опыта, вполне можно за пару вечеров.
Для чего пропитывают катушку трансформатора? Основная цель – повышение электрической прочности при неблагоприятных внешних условиях, также пропитка улучшает отвод тепла из внутренних слоев катушки и повышает ее механическую прочность. Конечно, есть и обратная сторона медали, любая пропитка увеличивает собственную емкость трансформатора.
В 99,9 % случаев любительский усилитель стоит на почетном месте в комнате при практически нормальных условиях. Тепловая нагрузка на выходной трансформатор высококачественного усилителя тоже не велика. Во-первых, проектируются такие трансформаторы по несколько иным критериям, чем сетевые, во-вторых, при прослушивании музыки, даже если усилитель имеет значительную выходную мощность, средняя мощность на выходе составляет всего несколько ватт. Поэтому я не советую использовать какую-либо пропитку и тем самым ухудшать, даже незначительно, электрические параметры трансформатора. Конечно, если вы намерены слушать музыку в условиях тропического климата, планируете установить усилитель в автомобиле или предложить его рок-группе, тогда надо задуматься над пропиточным составом и способом пропитки.
Другое дело – магнитопровод трансформатора. В любительской практике часто используют витые магнитопроводы от серийных трансформаторов, которые гри разборке имеют тенденцию расслаиваться. Это не опасно, но отслоившиеся пластинки будут создавать призвуки. По возможности, их следует подклеить, но это мало что даст. Эффективный способ утихомирить трансформатор (клеить все равно надо) – перед окончательной сборкой окунуть подковы магнитопро-вода в масляный лак. Шихтованный магнитопровод тоже целесообразно прокрасить лаком.


При окончательной сборке трансформатора таким же лаком промазывают и формирующую немагнитный зазор прокладку (для ШЛ и ПЛ их соответственно три и две), толщина которой задана при расчете. Ее можно изготовить из тонкого листа электрокартона, текстолита, гети-накса или иного жесткого термостойкого материала. Очень важно обеспечить фиксацию зазора в магнитолроводе надежной стяжкой: стабильность зазора способствует минимизации нелинейных искажений самого трансформатора на низких частотах.
Изготовленный таким образом трансформатор будет иметь электрические параметры не хуже, а возможно, и лучше, чем изготовленный в заводском цехе. В условиях, близких к нормальным, такие трансформаторы работают безотказно.


Итак, сложность самостоятельного изготовления выходного трансформатора сильно преувеличена. Основные хлопоты связаны с поиском магнитопровода, намоточных проводов и сопутствуюших материалов, а не с намоткой. Залогом хороших результатов является обычная аккуратность и внимательность. Даже не имея опыта, вполне реально за неделю изготовить комплект выходных трансформаторов для стереоусилителя. Конечно, не все может получиться сразу, но под лежачий камень вода не течет, поэтому смело беритесь за работу и собирайте свой лучший ламповый усилитель.
Замечу, что теперь появилось много современных изоляционных материалов, так что применять бумагу совсем не обязательно. Использование полиэти-лентерефталатной, лавсановой пленки, армированного фторопласта, стеклоткани приветствуется; применяйте, что легче достать.
У мощных усилителей возможно появление значительного перепада напряжения на выходном трансформаторе при резком сбросе нагрузки. Если при сравнительных прослушиваниях аппаратуры вы предпочитаете делать коммутацию нагрузки на ходу, то не стоит увеличивать электрическую прочность трансформатора, проще зашунтировать его первичную обмотку подходящим варистором или разрядником на 1 кВ.


Естественно, качество трансформ тора зависит и от применяемого магнитопровода, но не следует возводить это в абсолют. В трансформаторах питания бытовой аппаратуры наиболее часто использовалась электротехническая сталь 3411. Она уступает по своим магнитным свойствам современным сталям (производители часто используют сталь 3408), но эти отличия не настолько велики, чтобы их нельзя было частично компенсировать на этапе проектирования трансформатора. На витом магни-топроводе от сетевого трансформатора можно изготовить отличный выходной трансформатор. И вообще, наблюдается любопытный парадокс. Многие производители предлагают высококачественные выходные трансформаторы, но ограничиваются приведением только их основных параметров – чистый “кот в мешке”. А трансформаторы с магнито-проводами из стали 3408 и аморфного сплава – “две большие разницы”!

Литература:


1. Цыкин Г. С. Трансформаторы низкой частоты. – М.: Связьиздат, 1955.


2. Горский А. Н., Русин Ю. С. и др. Расчет электромагнитных элементов источников вторичного электропитания. – М.: Радио и связь. 1988.

Автор: Е. Карпов, г. Одесса, Украина
