Kdl 40bx440: KDL-40BX440 – технические характеристики | Sony RU

0 Comments

KDL-40BX440 – технические характеристики | Sony RU

Поддержка SonyKDL-40BX440

  • Входящие в комплект дополнительные аксессуары

      • Тип AA x 2

      • ДА

      • –

      • RM-ED049

      • ДА

  • Дополнительные аксессуары

      • –

      • –

  • Габариты

  • Экран

  • Качество изображения

  • Функции 3D

      • –

      • –

      • –

      • –

      • –

      • –

      • –

  • Характеристики сети

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

      • –

  • Внешний вид

      • –

      • Без ножки

      • –

      • –

      • –

      • –

      • –

  • Качество аудио

  • Входы и выходы

  • Экологичность и энергоэкономичность

  • Специальные функции

      • ДА

      • –

      • –

      • ДА (29 языков)

      • –

      • ДА

      • –

      • ДА

      • –

      • ДА

      • –

      • –

      • ДА

      • –

      • –

      • ДА

      • –

  • Вес

      • 13,5

      • 12,4

  • Встроенные тюнеры

      • ДА

      • –

      • ДА

      • ДА

      • –

      • ДА

      • –

  • Видеосигнал

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

      • ДА

  • Зарегистрируйте ваш продукт

    Получите доступ к информации и доступным обновлениям и воспользуйтесь эксклюзивными предложениями

  • Посетите наше сообщество, поделитесь опытом и решениями с другими пользователями продукции Sony

  • Ремонт, гарантия и запасные детали

    Задайте вопросы по сервисному обслуживанию, ознакомьтесь с условиями гарантии, найдите ремонтный центр

  • Support by Sony (мобильное приложение)

    Вы больше не пропустите ни одного обновления! Ищите информацию и получайте актуальные уведомления о вашем продукте

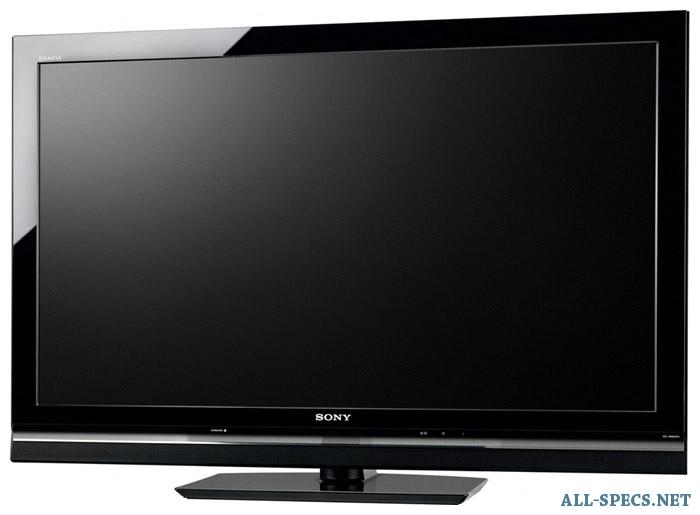

SONY KDL-40BX440.

Ремонт, схема, сервис

Техническое описание и состав телевизора SONY KDL-40BX440, тип панели и применяемые модули. Состав модулей.

Общие рекомендации по ремонту TV LCD

Ремонт телевизора SONY KDL-40BX440 разумно начать с внимательного внешнего осмотра прежде чем перейти к диагностике неисправности. Целесообразно при этом внимательно внутренние и внешние компоненты. Многие видимые признаки дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

В случае, когда KDL-40BX440 не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятнее всего в данном случае неисправен модуль питания DPS-166DP.

Диагностику и ремонт общего блока питания в таком случае всегда следует начинать с проверки сетевого предохранителя. При его обрыве целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя и ключевой транзистор .
Следует помнить, что в практике ремонта обычно силовые ключи преобразователей N-Fet не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Диагностика модулей питания с Корректором Коэффициента Мощности (ККМ) несколько более сложна и требует более детального подхода.

Если у SONY KDL-40BX440 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов – проц, MEDIATEK которым может требоваться замена на новые.

Следует помнить! Попытки ремонта телевизора SONY KDL-40BX440, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Скачивание файлов

Cкачать: Service manual Sony KLV-32BX350, KLV-40BX450, KLV-46BX450 CHASSIS AZ3WK 2-PFL, Main Board A, Power G9, G11, W40 сервис-мануал.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard MT5367_MB показан на рисунке ниже:

MT5367_MB может применяться в телевизорах:

SONY KDL-32BX340 (Panel LTA320AN08 U01), SONY KDL-40BX440 (Panel LTA400HM19).

Дополнительно по PSU

Модуль питания DPS-166DP выполнен с применением схемы коррекции коэффициента мощности (PFC – Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора

NCP1608B, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

Внешний вид блока питания

Основные особенности устройства SONY KDL-40BX440:

Установлена матрица (LCD-панель) LTA400HM19.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DDA009. В преобразователе инвертора установлен трансформатор MP-130I(00) IH-DP11010.

Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-40BX440 осуществляет модуль питания DPS-166DP, либо его аналоги c использованием микросхем ICE2QS03G, NCP1608B (PFC), S101.
MainBoard – основная плата (материнская плата) представляет собой модуль MT5367_MB, с применением микросхем MT5367JUNU, STA381BWS, RT7257AL, MT5135AE, APA2172, NT5CB128M16BP-CG, TC58DVM92A5TAI0, ST24C128BWP и других.
Тюнер SUT-RE215TN обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA400HM19
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920×1080, FHD
Display Mode : PVA, Normally Black, Transmissive
Active Area : 885. 6×498.15 mm

Surface : Antiglare (Haze 2%)
Brightness : 400 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 10 pcs CCFL Without Driver
Signal Interface : Mini LVDS, 68 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

SONY KDL-40CX521
Chassis(Version) AZ2F
Panel: LTY400HM07
T-CON: ESP_OB_S4LV0.4
Inverter (backlight): SSI400_10B01 REV 1.0
Power Supply (PSU): APS-282 1-883-861-11 // G2BS-C 3h471W PSC10355 M 147428211
PWM Power: L6562, CXD9841P, MIP2h3

MOSFET Power: K15A50D
MainBoard: 1-883-753-32
Тuner: CXD2825GA
IC Main: CXD4727GB, K4B2G1646C-HCH9, Gl850g (MN1GD07G21), KFM2GN6Q2B, SII9287BCNU PS54452, D95830, RTL8201ES

SONY KDL-40BX420
Chassis(Version) AZ2EK_P-2F
Panel: LTZ400HM02 A04
Inverter (backlight): SSI400 10B01 – REV:1. 0
PWM Inverter: SSI091ASN
MOSFET Inverter: MDD1752 BP052HGG
Trans Inverter: CT400S34.T400S32
Power Supply (PSU): APS-284 – 1-883-776-21 – 147431011 G14
PWM Power: MIP2h3, CXA3810
MOSFET Power: 9NK50 kK5A50
MainBoard: MT66_EU – S0100-2 EB1C23
Тuner: SUT-RE205TN
IC Main: MT5135, STA3698WS, PS331
Control: RM-ED046
