Точность измерений / Блог компании LampTest / Хабр

Я столкнулся с фактом, который удивил меня и скорее всего удивит и вас. Оказывается, измерить напряжение в сети с точностью хотя бы до одного вольта — почти невыполнимая задача.

Шесть приборов на этом фото показывают разные значения, причём максимальное отличается от минимального, более чем на 6 вольт.


В процессе подготовки статьи об измерителях мощности я провёл эксперимент с одновременным измерением сетевого напряжения несколькими приборами и получив такие разные результаты начал разбираться с точностью.

Обычно для цифровых приборов производители указывают точность в виде ±(0.8%+10). Эта запись означает плюс-минус 0.8% плюс 10 единиц младшего разряда. Например, если прибор измеряет напряжение и показывает целые и десятые значения, то при напряжении 230 вольт его точность будет ±(230/100*0.8+10*0.1), то есть ±2.84 В (десять единиц младшего разряда в данном случае составляют 1 вольт).

Иногда указывается точность в виде ±(0. 5FS+0.01). FS — это Full Scale. Такая запись означает, что прибор может иметь отклонения показаний до 0.5% от предела диапазона измерения плюс 0.01 вольта (если это вольтметр). Например, если диапазон 750V и указано ±(0.5FS+0.01), отклонение может быть до ±(750/100*0.5+0.01), т. е. ±3.76 В независимо от того, какое напряжение измеряется.

Есть два неприятных нюанса.

Часто в характеристиках прибора производители указывают общие значения точности для типа измерения, а на отдельных диапазонах всё может быть ещё хуже. Так, для моего мультиметра UNI-T UT61E, который я всегда считал очень точным, для измерения переменного напряжения везде, в том числе на сайте производителя указана точность ±(0.8%+10), но если внимательно почитать инструкцию, на 48й странице можно обнаружить вот такую табличку:

В диапазоне 750 V на частоте сети точность измерения на самом деле составляет ±(1.2%+10), то есть ±3.76 В на напряжении 230 В.

Второй нюанс в том, что запись точности зависит от того, сколько знаков после запятой показывает прибор. ±(1%+20) может оказаться точнее, чем ±(1%+3), если первый прибор показывает два знака после запятой, а второй один. В характеристиках приборов количество знаков после запятой на каждом диапазоне указывают редко, поэтому о реальной точности можно только гадать.

Из таблички, приведённой выше, я узнал удивительное. Оказывается, мой UNI-T UT61E на напряжении до 220 вольт показывает два знака после запятой, и значит имеет точность ±1.86 В на напряжении 220 В, ведь в данном случае в записи ±(0.8%+10) 10 — это всего лишь 0.1 В, а вот при напряжении более 220 вольт он начинает показывать один знак после запятой и точность снижается более, чем вдвое.

Я вам ещё не сосем заморочил голову? 🙂

С моим вторым мультиметром Mastech MY65 всё ещё интереснее. На его коробке указана точность измерения переменного напряжения для диапазона 750V ±(0.15%+3). У прибора в этом диапазоне один знак после запятой, значит точность вроде как ±0.645 В на напряжении 230 В.

Но не тут то было! В коробке лежит инструкция, в ней уже ±(1%+15) на том же диапазоне 750 V, а это уже ±3. 8 В на напряжении 230 В.

Но и это ещё не всё. Смотрим официальный сайт. А там уже ±(1.2%+15), то есть ±4.26 В на 230 В. Точность неожиданно уменьшилась почти в семь раз!

Этот MY65 вообще странный. Под этим названием продаются два разных мультиметра. Вот, например на одном и том же сайте зелёный MY65 и жёлтый MY65 с разными возможностями, разной конструкцией и разными параметрами.

В китайских интернет-магазинах часто встречается вот такая штука за 3.5 доллара, которая втыкается в розетку и показывает напряжение.

Знаете, какая у неё точность? ±(1.5%+2). Теперь вы знаете, как это расшифровать. Штука показывает целые вольты, значит на напряжении 230 вольт её точность составляет ±(230/100*1.5+2), то есть ±5.45 В. Как в анекдоте, плюс-минус трамвайная остановка.

Так как же измерить напряжение в сети с гарантированной точностью хотя бы до вольта в бытовых условиях? А никак!
Самый точный мультиметр, который мне удалось найти в сети — UNI-T UT71C стоит $136 и при измерении переменного напряжения в диапазоне 750 V показывает два знака после запятой и имеет точность ±(0. 4%+30), то есть на напряжении 230 вольт ±1.22 В.

На самом деле всё не так плохо. Многие приборы имеют реальную точность на порядок выше заявленной. Но эта точность не гарантируется производителем. Может будет гораздо точнее, чем обещали, а может и нет.

p.s. Спасибо Олегу Артамонову за консультации при подготовке статьи.

2016, Алексей Надёжин

Метрологические характеристики мультиметра U3401A — Студопедия.Нет

084

ДИСЦИПЛИНА: МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ И СЕРТИФИКАЦИЯ

Задание 1.

Параметры и погрешности средств измерений

Задача 1.1.    Для прибора в выбранном диапазоне определить абсолютную, относительную и приведенную погрешность измерения заданных параметров. Лицевые панели приборов изображены на рисунке

Исходные данные для расчетов:

Мультиметр Ц4340

Измеряемые значения: − I  = 0,2  мА ; ~ V = 2,5 В.



Решение:

На рисунке 1 изображена лицевая панель мультиметра Ц4340.

Рис.1 – Лицевая панель мультиметра Ц4340



Исходя из пределов измерений мультиметра, режима работы и измеренных значений, можно сделать вывод о том, что в данном случае необходимые для расчетов метрологические характеристики прибора следующие:

Предел измерения тока: 0,25 мА.

Предел измерения напряжения: 2,5 В.

Класс точности по постоянному току: 1,0.

Класс точности по переменному напряжению: 2,5.

Перейдем к расчету погрешностей.

Прибор нормирован по приведенной погрешности для обоих режимов, следовательно, приведенная погрешность измерения напряжения составляет γU=±2,5%; приведенная погрешность измерения тока составляет γI=±1,0%.

Рассчитаем абсолютные погрешности измерения напряжения и тока (ΔU и ΔI соответственно):

Рассчитаем относительные погрешности измерения напряжения и тока (δU и δI соответственно):

Составим таблицу 1. 1 и построим графики изменения абсолютной и относительной погрешностей прибора в зависимости от показаний прибора (рис. 1.1–1.4).

Таблица 1.1

Динамика изменения абсолютной погрешности для прибора класса точности 1,0 и 2,5

Отметка шкалы, дел

5

10

15

20

25

30

Значение напряжения, Ui, В

0,41667

0,8333

1,25

1,6667

2,0833

2,5

Абсолютная погрешность, ΔUi, В

0,0625

0,0625

0,0625

0,0625

0,0625

0,0625

Относительная погрешность, δUi, %

15

7,5

5

3,75

3

2,5

Значение тока, Ii, мА

0,04167

0,0833

0,125

0,1667

0,2083

0,25

Абсолютная погрешность, ΔIi, мА

0,0025

0,0025

0,0025

0,0025

0,0025

0,0025

Относительная погрешность, δIi

, %

6

3

2

1,5

1,2

1



Рис. 1.1. График изменения абсолютной погрешности при измерении переменного напряжения (класс точности 2,5)

Рис. 1.2. График изменения абсолютной погрешности при измерении постоянного тока (класс точности 1,0)

Рис. 1.3. График изменения относительной погрешности при измерении переменного напряжения (класс точности 2,5)

Рис. 1.4. График изменения относительной погрешности при измерении постоянного тока (класс точности 1,0)



Ответ:ΔU=±0,063 B; ΔI=±0,0025 мА; δU = ±2,5%; δI = ±1,25%; γU=±2,5%; γI = ±1,0%.



Задача 1.2. Вольтметр имеет заданный класс точности и следующие пределы измерений: 7,5; 15; 75; 150 В.

Определите величину предельной абсолютной и приведенной погрешности измерения напряжения U1и U2  и запишите результат измерения.

Исходные данные для расчетов:

Измеряемое значение, U1 = 65,4 В; U2 = 10,4 В.

Класс точности вольтметра



Решение:

Класс точности вольтметра нормирован по относительной постоянной погрешности, следовательно, δ1 = δ2 = δ = ±0,1%.

Исходя из того, что для измеряемого напряжения U1 = 65,4 В необходимо выбрать предел измерения UN=75 В, а для напряжения U2 = 10,4 В – предел измерения UN=15 В, определим величины предельной абсолютной погрешности измерения напряжения U1и U2:

Определим величины предельной приведенной погрешности измерения напряжения U1и U2:

Запишем результат измерения:

U1 = (65,400 ± 0,065) В;

U

2 = (10,40 ± 0,01) В.

Составим таблицу 1.2 и построим график изменения абсолютной погрешности прибора в зависимости от показаний прибора (рис. 1.5).

Таблица 1. 2

Динамика изменения абсолютной и приведенной погрешностей для прибора класса точности 0,25

Отметка шкалы

1

2

3

4

5

6

Напряжение U1i, В

15

27

39

51

63

75

Абсолютная погрешность, Δ1i, В

0,015

0,027

0,039

0,051

0,063

0,075

Напряжение U2i, В

0

0,003

0,006

0,009

0,012

0,015

Абсолютная погрешность Δ2i, В

0

0,02

0,04

0,06

0,08

0,1

Рис. 1.5. График изменения абсолютных погрешностей при измерении напряжения U1 и U2 (класс точности 0,1)



Ответ: U1 = (65,400 ± 0,065) В; U2 = (10,40 ± 0,01) В; γ1 =±0,09%; γ2 = ±0,07%.



Задание 1.3. Цифровой вольтметр класса точности с/d (таб. 3.18) имеет пределы измерения: 6; 15; 30; 60; 150; 300 В.

Определите:

а) предельную погрешность измерения и запишите результат измерения напряжения U;

б) значения аддитивной и мультипликативной составляющих погрешностей результата измерения напряжения U.

Исходные данные для расчетов:

Измеряемое значение, U = 45 В.

Класс точности вольтметра 0,06/0,04

Решение:

1) Рассчитаем относительную погрешность измерения, исходя из того, что класс точности нормирован как c/d и для измеренного значения напряжения предел измерений необходимо выбрать UN = 60 B:

Найдем абсолютную предельную погрешность измерения:

Запишем результат измерения напряжения U = (45,000 ± 0,033) В.

Составим таблицу 1.3 и построим график изменения абсолютной погрешности прибора в зависимости от показаний прибора (рис. 1.6).

Таблица 1.3

Динамика изменения абсолютной погрешности для прибора класса точности 0,06/0,04

Отметка шкалы

1

2

3

4

5

6

Напряжение Ui, В

30

36

42

48

54

60

Абсолютная погрешность Δi, В

0,03

0,0312

0,0324

0,0336

0,0348

0,036

Относительная погрешность δ, %

0,1

0,0867

0,0771

0,07

0,0644

0,06



Рис. 1.6. График изменения абсолютной погрешности при измерении напряжения (класс точности 0,06/0,04)



2) Значения аддитивной Δа и мультипликативной Δм составляющих погрешностей результата измерения напряжения U можно найти из значений с и d.

Определим значение аддитивной составляющей погрешности, зная, что

Определим значение мультипликативной составляющей погрешности, зная, что

Ответ: U = (45,000 ± 0,033) В; Δа =0,024 В; Δм = 0,009 В.



Задание 1.4. Определить абсолютную, относительную и приведенную погрешность измерения напряжения переменного тока U1 с частотой T1 и тока U2 с частотой T2.

Для измерения используют 4,5-разрядный цифровой мультиметр U3401A. Разрешающая способность при измерении постоянной и переменной составляющих напряжения переменного тока, отсчет полной шкалы и погрешность заданы по формуле

±Δ = ± (% от отсчета + n е. м.р.)

и представлены в таблице 1.

Таблица 1

Метрологические характеристики мультиметра U3401A

Предел

измерения

Разрешающая

способность

Макс.

значение отсчета

Погрешность

от 50 Гц до 10 кГц от 10 кГц до 30 кГц от 30 кГц до 100 кГц
500,00 мВ 10 мкВ 510,00 0,5% + 50 2% + 70 3% + 60
5,0000 В 100 мкВ 5,1000 0,5% + 25 1% + 30 3% + 40
50,000 В 1 мВ 51,000 0,5% + 15 1% + 20 3% + 30

Исходные данные для расчетов:

Измеряемое значение: U1, = 0,54 В; U2,= 25,54 В.

Частота: T1 = 80 Гц; T2 = 70 кГц.



Решение:

В общем виде пределы основной абсолютной погрешности измерения вольтметра заданы формулой:

±ΔО = ±Δ = ± (% от отсчета + n е.м.р.).

Для определения процентов в этой формуле и количества единиц младшего разряда необходимо выбрать диапазон измерения по напряжению и частоте. В первом случае для измерения значения напряжения U1, = 0,54 В с частотой T1 = 80 Гц диапазон по напряжению до 5,0000 В, по частоте от 50 Гц до 10 кГц .

Для допускаемых пределов основной абсолютной погрешности искомые значения составят (0,5% + 25). У вольтметра в диапазоне измерения до 5,0000 В единица младшего разряда составляет 0,0001 В. Подставим эти значения в формулу и получим:

±Δ = ± (0,5% от U + 25 ∙ 0,0001)

Тогда основная абсолютная погрешность измерения составляет:

Относительную погрешность рассчитаем по формуле:

Приведенную погрешность рассчитываем как:

Во втором случае для измерения значения напряжения U2,= 25,54 В с частотой T2 = 70 кГц диапазон по напряжению до 50,000 В, по частоте от 30 кГц до 100 кГц .

Для допускаемых пределов основной абсолютной погрешности искомые значения составят (3% + 30). У вольтметра в диапазоне измерения до 50,000 В единица младшего разряда составляет 0,001 В. Подставим эти значения в формулу и получим:

±Δ = ± (3% от U + 30 ∙ 0,001).

Тогда основная абсолютная погрешность измерения составляет:

Относительную погрешность рассчитаем по формуле:

Приведенную погрешность рассчитываем как:



Ответ: ±Δ1=±0,0052 В; ±δ1=±0,96%; ±γ1=±0,1%;

±Δ2=±0,8 В; ±δ2 = ±3,1%; ±γ2 = ±1,6%.




Задание 2.

Поверка мультиметра-мегаометра Fluke 1587 - Реестр 33752-12 Методика поверки Свидетельство об утверждении РЦСМ

Параметры Значения
Напряжение постоянного тока Максимальное напряжение: 1000 В
Точность: ±(0,09%+2)
Максимальное разрешение: 0,001 В
Напряжение переменного тока Максимальное напряжение: 1000 В
Точность: ±(2%+3)
Полоса пропускания переменного тока: 5 кГц*
(*с фильтром нижних частот, 3 дБ при 800 Гц)
Максимальное разрешение: 0,1 мВ
Постоянный ток Максимальная сила тока: 400 мA
Погрешность измерения силы тока: ±(0,2%+2)
Максимальное разрешение: 0,01мA
Переменный ток Максимальная сила тока: 400 мA
Погрешность измерения силы тока: ±(1,5%+2)*
(* полоса пропускания 1 кГц)
Максимальное разрешение: 0,01мA
Сопротивление Максимальное сопротивление: 50 MОм
Точность: ±(0,9%+2)
Максимальное разрешение: 0,1 Ом
Емкость Максимальная емкость: 9,999 мкФ
Точность: ±(1,2%+2)
Максимальное разрешение: 1 нФ
Частота Максимальная частота: 100 кГц
Точность: ±(0,1%+1)
Максимальное разрешение: 0,01 Гц
Измерение температуры от -40,0 °C до 537 °C
от -40,0 °F до 998 °F
исключая щуп
Проверка диодов Диапазон: 6 В
Разрешение: 1 мВ
Точность: ±(2 % + 1)
Проверка изоляции
Минимальный испытательный ток при 1 kОм/В 1 мA
Испытательное напряжение 50, 100, 250, 500, 1000 В
Максимальное сопротивление при испытательном напряжении 50, 100, 250, 500, 1000 В 2 ГОм
Максимальное разрешение при испытательном напряжении 50 В: 0,01 MОм
100 В: 0,01 MОм
250 В: 0,1 MОм
500 В: 0,1 MОм
1000 В: 0,1 MОм
Погрешность при испытательном напряжении 50 В: ±(3 % + 5)
100 В: ±(3 % + 5)
250 В: ±(1,5 % + 5)
500 В: ±(1,5 % + 5)
1000 В: ±(1,5 % + 5) до 600 MОм, ±(10 % + 3) выше 600 MОм
Требования к окружающей среде
Рабочая температура от –20 °C до +55 °C
Температура хранения от -40°C до +60°C
Влажность (без конденсации) 0% — 95% (10 °C – 30 °C)
0% — 75% (30 °C – 40 °C)
0% — 40% (40 °C – 55 °C)
Рабочая высота над уровнем моря 2000 м
Электрический стандарт безопасности
Категория превышения напряжения Соответствует стандартам ANSI/ISA 82. 02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04 и IEC/EN 61010-1 2-е издание для измерений КАТЕГОРИИ III 1000 В и КАТЕГОРИИ IV 600 В
Ведомственные разрешения 2000 м КАТЕГОРИЯ III 1000 В, КАТЕГОРИЯ IV 600 В; 3000 м КАТЕГОРИЯ II 1000 В, CAT III 600 В
Механические и общие характеристики
Размер 203 x 100 x 50 мм (с футляром)
Вес 624 г
Гарантия 3 года
Срок службы алкалиновых батарей В режиме мультиметра: 1000 часов

В режиме проверки изоляции:
Прибор может выполнить не менее 1000 проверок изоляции при свежих щелочных батареях при комнатной температуре. Подразумеваются стандартные проверки сопротивления 1 MОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.

Степень защиты IP40

Особенности выбора электроизмерительных приборов

Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-elektroizmeritelnykh-priborov/osobennosti-vybora-elektroizmeritelnykh-priborov/

Для выполнения электромонтажных работ понадобится самый разный инструмент - начиная от простых отверток, измерительных приборов, вплоть до штробореза или перфоратора. Наш разговор пойдет именно об электроизмерительных инструментах.

Индикаторная отвертка, указатель напряжения
При проведении электромонтажных работ вопрос электробезопасности занимает одно из важнейших мест, поэтому в перечне инструмента электрика должна быть индикаторная отвертка и указатель напряжения. Индикаторная отвертка помогает определить наличие или отсутствие фазы, но отсутствие напряжения в электропроводке нужно определять именно указателем напряжения.
Универсальные указатели напряжения, индицирующие величину измеряемого напряжения, часто используются в качестве тестера для проверки целостности цепей, а также в качестве индикатора наличия фазы. В качестве альтернативы указателю напряжения в электропроводках до 1000 В может использоваться мультиметр.

Также незаменимым помощником электрика является индикатор скрытой проводки, который значительно ускоряет процесс ликвидации повреждения электропроводки.



Мультиметр
Мультиметр представляет собой многофункциональный прибор, предназначенный для измерения основных электрических величин. Это незаменимый прибор для электрика, он позволяет измерять напряжение в широком диапазоне, как постоянного, так и переменного тока, сопротивление, силу тока. Наличие режима прозвонки позволяет определять целостность предохранителей и электропроводок, а также позволяет быстро разобраться в сложных цепях распределительных щитков.

На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так, мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало. Если говорить о более точных измерениях, такие отклонения недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно.



Токоизмерительные клещи
Для удобства измерения нагрузки используются специальные токоизмерительные клещи, позволяющие измерять нагрузку без необходимости включения прибора в разрыв электрической цепи. Клещи токовые являются поистине универсальным прибором, на одном уровне с традиционным мультиметром. Их главное преимущество заключается в бесконтактном измерении параметров цепи. К несомненным плюсам также можно отнести возможность работы с высоковольтными цепями (корректная работа возможна с напряжениями вплоть до 10000 В), а также компактность корпуса пробора.

В целом прибор и представляет собой обычный мультиметр, но рассчитан на работу с цепями высоких напряжений, а также зачастую имеет гораздо меньший класс точности. При этом такие клещи нашли широкое применение как в бытовых условиях, так и в производстве. Они позволяют быстро оценить ситуацию, оперативно отреагировать, при этом значительно снижается риск работы с цепью.

Для точного определения состояния изоляции, переходного сопротивления замеры должны производиться мегомметром – еще один измерительный прибор в списке электромонтажника. Этот прибор используется при монтаже и обслуживании силового оборудования, крупных распределительных щитов, распределительных устройств.

С уважением,

Команда Факультета электроизмерительных приборов

#РДС-Академия


Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-elektroizmeritelnykh-priborov/osobennosti-vybora-elektroizmeritelnykh-priborov/

Измерение напряжения, силы тока и сопротивления » Паятель.Ру


При ремонте или налаживании электронной техники невозможно обойтись без измерений силы тока, напряжения, сопротивления, а так же других электрических величин, от которых зависит работа схемы или прибора.
Наиболее часто приходится измерять постоянные и переменные напряжения и токи, сопротивления. Сейчас самый популярный прибор, - цифровой мультиметр (типа М-838 или аналогичный).


Недорогой прибор, обычно китайского производства, позволяющий измерять постоянное и переменное напряжение, постоянный ток, сопротивление, а так же проверять диоды и маломощные транзисторы. У некоторых моделей есть «прозвонка» (пищит, когда щупы замкнуты), а более дорогие могут, кроме всего прочего, измерять емкости конденсаторов, частоту электрических колебаний и быть источником импульсов (генератором), частотой около 1 кГц.

Мало владеть прибором, необходимо еще и уметь им пользоваться, да так, чтобы не повредить прибор или объект измерения.

Точность измерения.

Измерить электрическую величину, и вообще любую величину, с абсолютной точностью невозможно. Всегда существует погрешность, зависящая как от самого измерительного прибора, так и от человека, проводящего измерение. Например, точность измерения сильно зависит от правильности выбора предела измерения Допустим, в какой-то цепи есть напряжение 2,9875V. Если вы пользуетесь мультиметром (цифровым прибором), чтобы получить наиболее точный результат измерения, нужно, в данном случае, выбрать предел 20V. Из этом пределе мультиметр покажет 2.98V.

Если же вы выберете предел «200V», прибор покажет «2,9V». В стрелочных приборах предел измерения необходимо выбирать так. чтобы предполагаемое значение было где-то в 30-градус-ном секторе в центре шкалы. Именно здесь точность индикации наибольшая. А самая худшая, - в начале или в конце шкалы.

Но это ещё не все «прелести» стрелочных приборов, - считывание показаний зависит от угла зрения, под которым человек смотрит на шкалу прибора. Стрелка находится на некотором расстоянии над шкалой, и смещение угла зрения относительно перпендикуляра к плоскости шкалы приводит к кажущемуся смещению стрелки относительно шкалы.

Выше сказанное относится к точности считывания показаний прибора. Но на сколько показания соответствуют действительности? На этот вопрос может ответить класс точности прибора.

Измерительные приборы делятся на семь классов точности: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 (кроме особых случаев, когда требуются сверхточные измерения). Эти числа показывают какую погрешность допускает прибор, в процентах от выбранного предела измерения. Недорогие приборы, типа мультиметра М-838, обычно, не дают погрешность меньше класса 1,0. А погрешность китайских стрелочных мультитестеров вообще вне всяких классов (реально более 10-15%). Таким образом, если ваш мультиметр соответствует классу точности 1,0, то на пределе «20V» он может ошибаться не более чем на 0,2V (20/100*1,0=0,2).

Кроме класса точности прибора и правильности выбора предела измерения, на результат измерения оказывает влияние и такой показатель, как внутреннее (или входное) сопротивление. Но об этом позже.

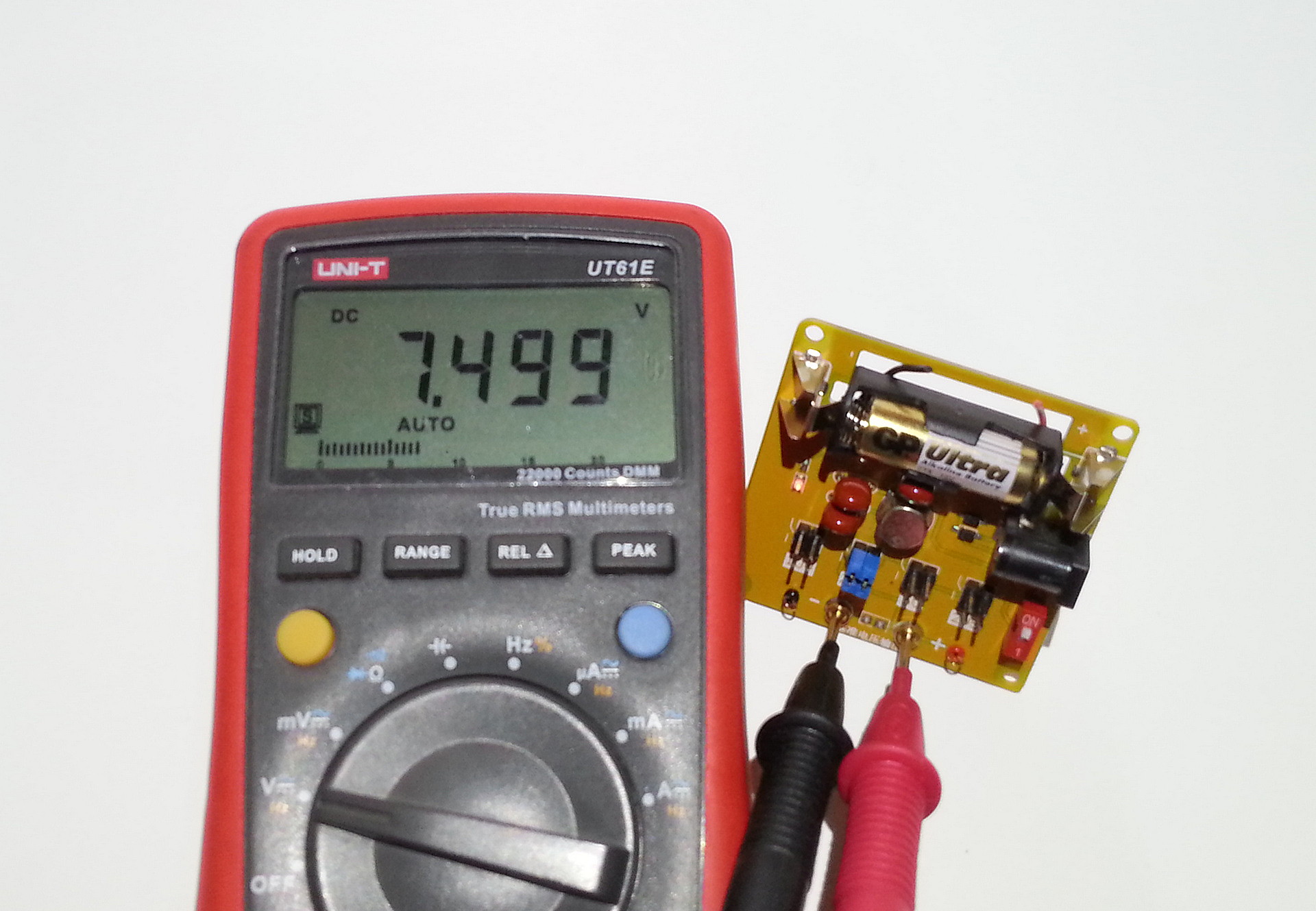

Измерение постоянного напряжения. При измерении напряжения; вольтметр или мультиметр; предварительно переключенный на измерение постоянного напряжения (DCV), подключают параллельно источнику напряжения, которое нужно измерить.

Предположим, нужно измерить напряжение на резисторе R2 (рис. 1). Для этого мультиметр М мы подключаем параллельно резистору R2.

Полярность измеряемого постоянного напряжения мультиметр показывает относительно своего гнезда «СОМ». То есть, в схеме на рис. 1, щуп, идущий от гнезда СОМ подсоединен к минусу измеряемого напряжения, а второй щуп (V) - к плюсу. Таким образом, напряжение на щупе V относительно щупа СОМ будет положительным. Если щупы поменять местами или перевернуть «батарейку» G1, напряжение на щупе V относительно щупа СОМ будет отрицательным, и на табло мультиметра перед числом-результатом измерения появится значок «-».

Как видите, чтобы измерить напряжение нужно знать две точки, между которыми есть искомое напряжение. Когда говорят, что нужно измерить напряжение на резисторе, конденсаторе или каком-то другом объекте, имеющим два выгода, все понятно, - один щуп подключаем к одному выводу, а второй -к другому.

Но как быть, если требуется измерить напряжение в точке «А», или на коллекторе VT1 (рис. 2)?

Здесь следует знать, что если нигде не говорится относительно чего нужно измерять напряжение в данной точке, его всегда измеряют относительно общего провода. Таким образом, щуп «СОМ» мультиметра подключаем к общему проводу схемы, а второй щуп - к точке, в которой требуется измерить напряжение, в данном случае к коллектору VT1 (рис. 2).

Если же сказано, что напряжение на коллекторе VT1 нужно измерить относительно его эмиттера, то прибор нужно подключать, соответственно, между эмиттером и коллектором транзистора (рис. 3).

Поэтому, прежде чем начинать измерять напряжения в схеме, нужно разобраться относительно чего это делать. И подключить «СОМ» мультиметра к тому самому месту, относительно которого нужно измерить напряжение.

Любой вольтметр обладает некоторым внутренним сопротивлением, которое в определенных случаях может оказывать очень существенное влияние на результат измерения. Может быть даже так, что при подключении вольтметра с недостаточно большим внутренним (входным) сопротивлением схема вообще перестанет работать или её характеристики сильно изменятся.

Чтобы понять, почему входное сопротивление вольтметра должно быть как можно больше, обратимся к рисунку 4. Предположим, есть делитель напряжения на двух одинаковых резисторах по 100 кОм каждый. Значит, напряжение на резисторе R2 (U2), согласно формуле U1/U2=(R1+R2)/R2, будет равно половине напряжения источника питания G1 (U1), то есть 4,5V.

Для контроля и измерения напряжения электрической цепи используются датчики постоянного, переменного и импульсного тока. Датчики тока могут иметь разный принцип работы, у них есть свои преимущества и недостатки, поэтому рекомендуется подбирать такой датчик, учитывая область его применения.

Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Устройство

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности
Все мультиметры, или как их еще называют, тестеры, делятся на два класса:
  • Аналоговые.
  • Цифровые.
Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:
  • Черный нулевой проводник вставляется в гнездо «СОМ».
  • Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

1. Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

2. Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе. Показания прибора будут равны или немого выше выше чем при измерении напряжения между нулем и фазой. Если прибор показывает ноль то это значит, заземление в розетке отсутствует.

При прозвонке заземления, часто возникают трудности. Цепь (заземление – фаза и нейтраль – фаза) прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:
  • Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
  • Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.
Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары.

Чтобы измерить температуру выполняют следующие шаги:
  • Вставляют провода термопары в соответствующее гнездо.
  • Размещают термопару в измеряемую среду.
  • На дисплее выдается величина температуры.
Работа аналогового мультиметра
Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:
  • Измерения сопротивлений и емкостей.
  • Измерения напряжения.
  • Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:

как пользоваться, подробная инструкция, схемы

У специалиста, или начинающего заниматься электроникой, есть несколько часто используемых инструментов. Среди которых, абсолютное первенство после паяльника, держит мультиметр. Измерительный прибор, функциями которого заложена возможность отображать напряжение схем и источников питания, силу тока, сопротивление участка цепи, ее целостность, проверять транзисторы и диоды. Работает большинство мультиметров DT-832 Digital с постоянным и переменным током, что накладывает на устройство индикации определенную универсальность. Последнее, вместе с общим объемом функций, собственно и отражено в названии прибора — «multimeter», или много целевой измеритель.

Одно время были распространены стрелочные тестеры. При всей их надежности — точность определения «на глаз» показаний пробора низка. Особенно, если у применяющего мультиметр слабый коэффициент зрения, что достаточно распространено среди электронщиков. Издержки профессии.

На смену электронно-аналоговым системам пришли цифровые. Коснулось обновление и мультиметров. Теперь, измерительные приборы современного класса, выводят полученные показания на экран в виде чисел, отражающих значение характеристики. Изначальные данные отправляются на сенсоры устройства за счет щупов, присоединяемых человеком к участку или элементу цепи. При этом, цифровой мультиметр сам определяет верную полярность подключения, помечая ошибочный вариант знаком «−» на своем индикаторе. Тем не менее, измерение производится в любом случае, и корректном контакте, и с нарушением положения полюсов к определяющему щупу.

Разброс показаний мультиметра и предельные силы тока, вместе с напряжением, в первую очередь, зависят от цены устройства. Но для обыденного применения и ремонта электротехники знание запредельно точных значений характеристик не требуется. Среди бытовых тестеров получили распространение достаточно доступные и скромные по параметрам цифровые мультиметры серии ДТ-832 и их ближайшие родственники — M832 и DT-830, 830A, 830B, 830D, 830E, 837, 838, 830BL. Изменения внутренней конструкции у всех моделей минимальны. Главное отличие в том, что делается доступ к одним функциям универсальной микросхемы-контроллера и игнорирование прочих. Сводная таблица для всей серии DT-83x:

*Модель DT-*** DCV ACV DCA Сопротивление hFE Целостность диодов и линии Звуковой сигнал Градусник Прямоугольный генератор импульсов 5 В/50 Гц BAT Подсветка
830 + + + + + + +
830А + + + + + + +
830B + + + + + + +
830D + + + + + +
830E + + + + + +
832 + + + + + + + +
837 + + + + + + +
838 + + + + + + + +
830BL + + + + + + +

*У некоторых производителей, функции моделей могут отличаться от перечисленных. К примеру, DT-830D, купленный автором на торговых площадках Китая, по возможностям скорее DT-832, при иной маркировке корпуса.

Мультиметр не только помощник людям, работающим с электроникой. Его применяют, и автомобилисты для контроля состояния своего транспорта. Пользуясь функционалом измерителя, можно легко определить реальный заряд аккумулятора, прозвонить провода и предохранители, выяснить ток утечки электронных цепей автомобиля.

Характеристики

Наиболее понятными становятся параметры мультиметра, если отобразить их таблицей:

Питание тестера 3 В/9 В две пальчиковые или батарея «крона»
Измеряемая сила постоянного тока 200 мкрА — 200 мА
Сопротивление (Ом) 200–2000 к (2 мОм)
Чувствительность напряжения постоянного тока 200 мВ–1000 В
-/- переменного тока 200–750В

Класс точности устройств 830 серии достаточно скромный и зависит от конкретно измеряемых характеристик:

Точность (±%/±ед.показаний) Верхнее значение Градация измерений
Вольтаж постоянного тока
0.25 %/2 200 мВ 100 мВ
0.5 %/2 2000 мВ/2 В 1 мВ
20 В 10 мВ
200 В 100 мВ
1000 В 1 В
Сила постоянного тока
1 %/2 2000 мкА
20 мА
Вольтаж переменного тока
1.2 %/10 200 В 100 мВ
750 В 1 В
Сопротивление
0.8 %/2 200 Ом 0.1 Ом
2000 Ом 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
1 %/2 2000 кОм (2 мОм) 1 кОм

Внешний вид

Устройство-пробник достаточно утилитарно и никаких изысков его корпус не имеет. Последний сделан в виде пластмассовой коробочки небольших размеров, с закругленными (обычно) углами. На лицевой стороне, сверху, расположен жидкокристаллический цифровой индикатор, ниже поворотный регулятор выбора режимов. Контактные входы для щупов размещены в правой нижней части мультиметра вертикально. Рядом с каждым нанесена разметка пределов силы тока и напряжения.

Сам цвет цифрового мультиметра варьируется и может быть от чисто черного глянцевого, до ярко-желтого. Если доступна в модели функция пробы транзисторов, на его корпусе слева-снизу (обычно) расположен тестовый круг с 8 контактами. Он разделен на две части. К одной подключаются полупроводниковые усилители, содержащие p-n-p переход, к другой n-p-n. Используемые входы разъема соединяются по указанной в разметке корпуса информации к ногам транзистора базы, эмиттера и коллектора (они обозначены литерами B, E, C на мультиметре).

Существующие типы щупов

С мультиметрами DT-832 обычно поставляются концевые щупы, выглядящие как оголенный контакт с защитной рукояткой на одной стороне и вилкой подключения к пробнику с другой. В некоторых случаях, они могут быть не удобны к применению. К примеру, когда требуется освободить одну или обе руки. Здесь на помощь приходят приобретаемые отдельно, или сделанные своими руками, щупы с «крокодильчиками», — зазубренными металлическими зажимами на одной из сторон провода. Удобство в том, что при прозвонке схемы, можно закрепить один контакт на массу проверяемого устройства, а вторым, концевого вида, идти по связующим элементы проводникам, контролируя показания прибора.

Инструкция по эксплуатации

Ответ на вопрос «как пользоваться мультиметром» не сложен. Нужно подключить щупы к прибору, выбрать поворотным регулятором тип измерений и провести их, касаясь чувствительными стержнями интересующих мест электронной схемы, или клемм источника питания. Главное, не забыть установить батарейки в сам пробник.

Разъемы и пределы по силе тока

У мультиметров DT-832, на корпусе, размещены два разъема для подключения тестирующего щупа и один объединяющий электрическую массу. Разница между первыми двумя в силе измеряемого постоянного тока и наличии защиты. Выбор требуемого, производиться в зависимости от возможных максимальных значений по амперам тестируемой схемы и их соответствие пределам, указанных числами, рядом с разъемом. Для верхнего это 10 А, у расположенного ниже обычно до 500 мА. Если допустимо по пределу тока, рекомендуется использование среднего разъема. Он защищен от превышения характеристики плавким предохранителем, о чем говорит надпись «FUSED» рядом.

При форс-мажорных обстоятельствах, выйдет из строя только сменный блокирующий короткое замыкание элемент, а не сам пробник целиком. Разъем 10 А не имеет такой защиты, и при протекающем токе силой свыше указанной, сгорит уже сам тестер.

Второй щуп не меняет свое положение и всегда остается подключенным к «земле» мультиметра. Разъем обозначается соответствующим электротехническим знаком и надписью «COM». Текст рядом с ним, о 500 В (может быть иным) касается нарушения полярности. Если по настоящей линии пройдет фаза переменного тока или «+» постоянного, с напряжением по вольтам более указанного, — последствия непредсказуемы.

Цветовая дифференциация проводов безразлична, но классически используется черный для земли и красный в отношении тестового.

Соединение измерителя с линией или источником питания

В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока — размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя.

Положения регулятора

Поворот переключателя указывает цифровому мультиметру DT-832 на необходимый режим работы, пределы измеряемого тока, и желаемую к получению показаний точность. Коротко, их можно продемонстрировать таблицей:

Схема мультиметра DT-832

Ранее цифровые мультиметры серии DT-830 выполнялись классическими микросхемами и элементами. Сейчас конструкция полностью делается на SMD компонентах.

Основа принципиальной схемы мультиметра от времени не изменилась, за исключением номиналов некоторых резисторов. Каждый производитель ставит их по своему усмотрению. Изначально оригинальный мультиметр был разработан под именем М832. Вот его авторская электрическая принципиальная схема:

Поломки измеряющего устройства и их ремонт

Простота конструкции и минимальное наличие посторонних элементов, дает цифровым мультиметрам 830 серии высокую надежность. К сожалению, некоторые производители конечных устройств, для экономии, применяют низкокачественную пайку. Используется и компонентная база «ноунейм» производства. По перечисленным причинам, изредка происходят функциональные поломки у мультиметра DT-832, если они конечно не вызваны ошибочными действиями пользователя.

Ремонт электрической части тестера осуществляется по месту обнаружения неисправности, от элементов, непосредственно относящихся к утраченному функционалу. Пример: батарейка питания тестера установлена, но он не реагирует на поворот регулятора, отсутствует отображение информации индикатором. Решение: переключив мультиметр на «прозвон» линии, проверить его срабатывание «на слух», соединив щупы между собой. Если звук есть, значит причина неисправности в окислении контактов между микросхемой и ЖК экраном. Если нет, — проверить линии питания и почистить контактные площадки самого регулятора. Они представлены на плате круговыми дорожками, к которым при работе прилегают проводящие пластинки, размещенные на задней стороне ручки указания режима работы. Все это нужно избавить от скопившихся окислов и жира.

Сами микросхемы, расположенные на плате, выходят из строя редко. Если же ситуация произошла, – ремонт мультиметра в таких случаях своими руками экономически бессмыслен. Особенно когда поврежденный элемент непосредственно нанесен на поверхность платы и минимально защищен сверху от касаний каплей диэлектрической пластмассы.

Рекомендации по работе

Самая главная рекомендация в использовании цифрового мультиметра DT-832 — изначально выставлять значения проб выше ориентировочных. К примеру, измеряя напряжение постоянного электрического тока на неизвестной по характеристикам линии, — настроить пробник на 1000 В или 200 В, и уже только потом, контролируя показания прибора, переключать его на значения ниже.

Резюмируя

Цифровой мультиметр DT-832 хороший и недорогой помощник любому человеку, занимающемуся электроникой, от мастера до любителя. Точность его показаний вполне достаточна для анализа любых схем и работоспособности элементов. Особым преимуществом аналогичных аппаратов можно назвать удобство чтения показаний, определение полярности, тестирование транзисторов, диодов и линий на целостность. Звуковой сигнал в последних двух случаях — приятный бонус. Кроме того, инструкция и подробные действия по управлению настоящим прибором, отраженные в руководстве, понятны даже абсолютному профану.

Видео по теме

Цифровой мультиметр

: каковы точность, диапазон и разрешение?

Важно использовать мультиметр, обеспечивающий правильные измерения. Еще важнее знать, что означают эти измерения. Точность и прецизионность гарантируют, что сделанные вами измерения будут полезны; более высокая точность обеспечивает более легкую повторяемость, а более высокая точность означает, что ваши показания будут ближе к идеальным.

Какова точность цифрового мультиметра?

Точность - это наибольшая допустимая погрешность, возникающая при определенных условиях эксплуатации.Он выражается в процентах и ​​указывает, насколько близко отображаемое значение измерения к фактическому (стандартному) значению измеренного сигнала. Точность требует сравнения с принятым отраслевым стандартом.

Точность конкретного цифрового мультиметра важна в зависимости от области применения. Например, большинство напряжений в сети переменного тока может изменяться на ± 5% или более. Примером этого варианта является измерение напряжения, проведенное в стандартной розетке 115 В переменного тока. Если цифровой мультиметр используется только для проверки наличия напряжения на розетке, подойдет цифровой мультиметр с точностью измерения ± 3%.

Для некоторых приложений, таких как калибровка автомобильного, медицинского авиационного или специализированного промышленного оборудования, может потребоваться более высокая точность. Показание 100,0 В на цифровом мультиметре с точностью ± 2% может находиться в диапазоне от 98,0 В до 102,0 В. Это может быть хорошо для некоторых приложений, но неприемлемо для более чувствительного электронного оборудования.

Точность также может включать указанное количество цифр (единиц), добавленное к базовому рейтингу точности. Например, точность ± (2% + 2) означает, что значение равно 100.0 В на мультиметре может составлять от 97,8 В до 102,2 В. Использование цифрового мультиметра с более высокой точностью позволяет использовать множество приложений.

Базовая точность ручных цифровых мультиметров Fluke по постоянному току составляет от 0,5% до 0,025%.

Насколько точен цифровой мультиметр?

Под точностью понимается способность цифрового мультиметра многократно выполнять одно и то же измерение.

Типичный пример, используемый для объяснения точности, - это расположение отверстий на мишени для стрельбища.В этом примере предполагается, что винтовка нацелена на цель и стреляет каждый раз с одной и той же позиции.

Если отверстия плотно забиты, но не попадают в яблочко, винтовку (или стрелка) можно считать точной, но неточной.

Если отверстия плотно расположены внутри мишени, винтовка будет точной и точной. Если отверстия распределены по всей мишени случайным образом, это не будет ни точным, ни точным (и не повторяемым).

В некоторых случаях точность или повторяемость важнее точности.Если измерения повторяются, можно определить образец ошибки и компенсировать ее.

Что означает разрешение при измерении?

Разрешение - это наименьшее приращение, которое инструмент может обнаружить и отобразить.

В качестве неэлектрического примера рассмотрим две линейки. Один, отмеченный штриховыми метками 1/16 дюйма, обеспечивает большее разрешение, чем один, отмеченный штриховыми метками в четверть дюйма.

Представьте себе простой тест бытовой батареи на 1,5 В. Если цифровой мультиметр имеет разрешение 1 мВ в диапазоне 3 В, можно увидеть изменение на 1 мВ при считывании напряжения.Пользователь мог видеть изменения, составляющие всего одну тысячную вольта, или 0,001 в диапазоне 3 В.

Разрешение может быть указано в технических характеристиках измерителя как максимальное разрешение, которое является наименьшим значением, которое можно различить при настройке самого нижнего диапазона измерителя.

Например, максимальное разрешение 100 мВ (0,1 В) означает, что когда диапазон мультиметра настроен на измерение максимально возможного напряжения, напряжение будет отображаться с точностью до десятых долей вольта.

Разрешение улучшается за счет уменьшения настройки диапазона цифрового мультиметра, пока измерение находится в пределах установленного диапазона.

Какой диапазон у мультиметра?

Диапазон и разрешение цифрового мультиметра связаны и иногда указываются в технических характеристиках цифрового мультиметра.

Многие мультиметры предлагают функцию автоматического выбора диапазона, которая автоматически выбирает соответствующий диапазон для величины выполняемого измерения. Это обеспечивает как значимые показания, так и наилучшее разрешение измерения.

Если результат измерения выше установленного диапазона, мультиметр отобразит OL (перегрузка).Наиболее точное измерение достигается при минимальной настройке диапазона без перегрузки мультиметра.

Диапазон и разрешение
Диапазон Разрешение
300,0 мВ 0,1 мВ (0,0001 В)
3,000 В 1 мВ (0,001 В)
30,00 В 10 мВ (0,01 В)
300,0 В 100 мВ (0,1 В)
1000 В 1000 мВ (1 В)

В чем разница между отсчетами и цифры?

Счетчики и цифры - это термины, используемые для описания разрешающей способности цифрового мультиметра.Сегодня цифровые мультиметры чаще классифицируют по сумме отсчетов, чем по цифрам.

Счетчики: разрешение цифрового мультиметра также указывается в единицах отсчета. Более высокие значения счета обеспечивают лучшее разрешение для определенных измерений. Например, мультиметр на 1999 отсчетов не может измерять напряжение до десятых долей вольта при измерении 200 В и более. Fluke предлагает 3½-разрядные цифровые мультиметры с числом отсчетов до 6000 (что означает максимальное значение 5999 на дисплее) и 4½-разрядные мультиметры с отсчетом до 20000 или 50000.

цифр: Линия продуктов Fluke включает 3½- и 4½-разрядные цифровые мультиметры. Например, 3½-разрядный цифровой мультиметр может отображать три полных цифры с половиной цифры. Три полных цифры отображают число от 0 до 9. Половинная цифра, считающаяся самой значащей цифрой, отображает 1 или остается пустой. 4½-разрядный цифровой мультиметр может отображать четыре с половиной разряда, что означает, что он имеет более высокое разрешение, чем 3½-разрядный измеритель.

Связанные ресурсы:

Найдите подходящий мультиметр

Как рассчитать точность мультиметра?

Часто задаваемые вопросы (FAQ)

Резюме

Точность зависит от значений погрешности, которые включаются в измеренное значение.Характеристики точности выражаются в форме: «% от показания +% от диапазона», где «% от показания» пропорционален показанию, а «% от диапазона» - значению смещения. Они указаны для каждого диапазона измерения.

Вопрос

Как рассчитать точность мультиметра?

Ответ

Точность зависит от значений погрешности, которые включены в измеренное значение. Характеристики точности выражаются в форме: «% от показания +% от диапазона», где «% от показания» пропорционален показанию, а «% от диапазона» - значению смещения.Они указаны для каждого диапазона измерения.

Если точность ниже разрешения измерения, разрешение не влияет на точность. Однако вы все равно можете использовать мультиметр для отслеживания небольших изменений во время измерений.

Пример: Предположим, вы хотите измерить сигнал 10 В постоянного тока с помощью 34401A в диапазоне 10 В, используя ограничения в 1 год. Точность:
0,0035 + 0,0005 = 10 x (0,0035 / 100) + 10 x (0,0005 / 100) = +/- 0,00040
Таким образом:
Измеренное значение: 10.00000
Точность: * +/- 0,00040
Разрешение: 0,00001
, что может дать фактическое значение в диапазоне от: 9,9996 до 10,0004

Последние две цифры измеренного значения включают ошибку.

* Некоторые модели мультиметров используют «ppm» вместо «% от показания» и «% диапазона». Значение ppm можно получить, умножив 1/1000000 (= 10 -6 ).
Пример 1: 10 частей на миллион 1 (В) равно 1 x 10 x (1/1000000) = 0,00001 (В).
Пример 2: 5 частей на миллион 10 (В) равно 10 x 5 x 10 -6 = 50 u (В)

* Некоторые модели мультиметров используют «счетчики» вместо «% от показания» и «% от диапазона».Для получения дополнительной информации выберите:
Что такое «счетчик» и как его использовать для вычисления точности?

Характеристики погрешности определены для конкретной среды, например, изменения температуры окружающей среды и настройки прибора, такие как АВТО НУЛЬ ВКЛ / ВЫКЛ и т. Д.

Мультиметр

Цифровой мультиметр

Мультиметр или мультитестер , также известный как вольт / омметр или VOM , представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве.Типичный мультиметр может включать такие функции, как возможность измерения напряжения, тока и сопротивления. Мультиметры могут использовать аналоговые или цифровые схемы - аналоговые мультиметры , и цифровые мультиметры , (часто сокращенно DMM, или DVOM ). Аналоговые приборы обычно основаны на микроамперметре, указатель которого перемещается по шкале калибровки для всех различных измерений может быть сделано; цифровые приборы обычно отображают цифры, но могут отображать полосу, длина которой пропорциональна измеряемой величине.

Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работы в полевых условиях, или настольным прибором, который может выполнять измерения с очень высокой степенью точности. Их можно использовать для устранения проблем с электричеством в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки.


Измеряемые величины

Современные мультиметры могут измерять множество величин.Наиболее распространенными являются:

Кроме того, некоторые мультиметры измеряют:

Цифровые мультиметры могут также включать в себя схемы для:

  • непрерывности; пищит, когда цепь проводит.
  • Диоды (измерение прямого падения диодных переходов, т. Е. Диодов и переходов транзисторов) и транзисторы (измерение усиления по току и других параметров).
  • Проверка аккумуляторов для простых аккумуляторов на 1,5 и 9 В. Это шкала напряжения, нагруженного током.Проверка батареи (игнорирование внутреннего сопротивления, которое увеличивается по мере разряда батареи) менее точна при использовании шкалы напряжения постоянного тока.

Разрешение

Цифровое

Разрешение мультиметра часто указывается в «разрядах» разрешения. Например, термин 5½ цифр относится к количеству цифр, отображаемых на дисплее мультиметра.

По соглашению, половина цифры может отображать либо ноль, либо единицу, в то время как цифра в три четверти может отображать цифру больше единицы, но не девять.Обычно цифра в три четверти соответствует максимальному значению 3 или 5. Дробная цифра всегда является самой старшей цифрой в отображаемом значении. Мультиметр с 5½ разрядами будет иметь пять полных цифр, отображающих значения от 0 до 9, и одну половину цифры, которая может отображать только 0 или 1. [3] Такой измеритель может отображать положительные или отрицательные значения от 0 до 199 999. Трехзначный счетчик может отображать количество от 0 до 3 999 или 5 999, в зависимости от производителя.

В то время как цифровой дисплей может быть легко увеличен в точности, дополнительные цифры не имеют значения, если не сопровождаются тщательным проектированием и калибровкой аналоговых частей мультиметра.Значимые измерения с высоким разрешением требуют хорошего понимания технических характеристик прибора, хорошего контроля условий измерения и прослеживаемости калибровки прибора.

Указание «счетчиков дисплея» - еще один способ указать разрешение. Счетчики на дисплее дают наибольшее число или наибольшее число плюс один (чтобы число счета выглядело лучше), которое может отображать дисплей мультиметра, игнорируя десятичный разделитель. Например, мультиметр с 5 ½ разрядами может быть указан как мультиметр с отображением 199999 или 200000 счетчиков.Часто счетчик на дисплее в спецификациях мультиметра называется просто счетчиком.

Аналоговый

Разрешение аналоговых мультиметров ограничено шириной указателя шкалы, вибрацией указателя, точностью печати шкал, калибровкой нуля, количеством диапазонов и ошибками из-за негоризонтального использования механического дисплея . Точность получаемых показаний также часто снижается из-за неправильного подсчета разметки деления, ошибок в мысленной арифметике, ошибок наблюдения параллакса и несовершенного зрения.Для улучшения разрешения используются зеркальные шкалы и более крупный измерительный прибор; Эквивалентное разрешение от двух с половиной до трех цифр является обычным (и обычно достаточно для ограниченной точности, необходимой для большинства измерений).

Измерения сопротивления, в частности, имеют низкую точность из-за типичной схемы измерения сопротивления, которая сильно сжимает шкалу при более высоких значениях сопротивления. Недорогие аналоговые измерители могут иметь только одну шкалу сопротивления, что серьезно ограничивает диапазон точных измерений.Обычно аналоговый измеритель имеет панель регулировки для установки калибровки измерителя при нулевом сопротивлении, чтобы компенсировать изменяющееся напряжение батареи измерителя.

Точность

Цифровые мультиметры обычно выполняют измерения с точностью, превосходящей их аналоговые аналоги. Стандартные аналоговые мультиметры обычно производят измерения с точностью до трех процентов, [4] , хотя бывают приборы с более высокой точностью. Стандартные портативные цифровые мультиметры обычно имеют точность 0.5% в диапазонах постоянного напряжения. Стандартные настольные мультиметры доступны с указанной точностью лучше ± 0,01%. Приборы лабораторного класса могут иметь точность до нескольких миллионных долей. [5]

Значения точности следует интерпретировать с осторожностью. Точность аналогового прибора обычно относится к полномасштабному отклонению; при измерении 10 В по шкале 100 В 3% счетчика возможна погрешность в 3 В, 30% от показания. Цифровые измерители обычно указывают точность в процентах от показаний плюс процент от полного значения, иногда выраженный в единицах, а не в процентах.

Заявленная точность определяется как нижняя граница диапазона милливольт (мВ) постоянного тока и известна как «базовая точность измерения постоянного напряжения». Более высокие диапазоны постоянного напряжения, тока, сопротивления, переменного тока и других диапазонов обычно имеют меньшую точность, чем базовое значение постоянного напряжения. Измерения переменного тока соответствуют указанной точности только в указанном диапазоне частот.

Производители могут предоставлять услуги по калибровке, так что новые счетчики могут быть приобретены с сертификатом калибровки, указывающим, что счетчик был настроен на стандарты, отслеживаемые, например, Национальным институтом стандартов и технологий США (NIST) или другой национальной лабораторией стандартов. .

Испытательное оборудование имеет тенденцию выходить из строя со временем, и на указанную точность нельзя полагаться бесконечно. Для более дорогостоящего оборудования производители и третьи стороны предоставляют услуги по калибровке, чтобы старое оборудование могло быть откалибровано и повторно сертифицировано. Стоимость таких услуг непропорциональна недорогому оборудованию; однако предельная точность не требуется для большинства рутинных испытаний. Мультиметры, используемые для критических измерений, могут быть частью метрологической программы для обеспечения калибровки.

Чувствительность и входное сопротивление

При использовании для измерения напряжения входное сопротивление мультиметра должно быть очень высоким по сравнению с импедансом измеряемой цепи; в противном случае работа схемы может измениться, и показания также будут неточными.

Измерители с электронными усилителями (все цифровые мультиметры и некоторые аналоговые измерители) имеют фиксированный входной импеданс, который достаточно высок, чтобы не мешать работе большинства цепей. Часто это один или десять МОм; Стандартизация входного сопротивления позволяет использовать внешние высокоомные пробники, которые образуют делитель напряжения с входным сопротивлением, чтобы расширить диапазон напряжений до десятков тысяч вольт.

Большинство аналоговых мультиметров с подвижной стрелкой не имеют буферизации и потребляют ток от тестируемой цепи, чтобы отклонить указатель измерителя. Импеданс измерителя варьируется в зависимости от базовой чувствительности движения измерителя и выбранного диапазона. Например, измеритель с типичной чувствительностью 20 000 Ом / В будет иметь входное сопротивление 2 миллиона Ом в диапазоне 100 В (100 В * 20 000 Ом / В = 2 000 000 Ом). В каждом диапазоне при полном напряжении диапазона полный ток, необходимый для отклонения движения измерителя, берется из тестируемой цепи.Движение измерителя с более низкой чувствительностью приемлемо для тестирования в цепях, где полное сопротивление источника низкое по сравнению с импедансом измерителя, например, силовые цепи; эти счетчики более прочны с механической точки зрения. Некоторые измерения в сигнальных цепях требуют движений с более высокой чувствительностью, чтобы не нагружать тестируемую цепь импедансом измерителя. [6]

Иногда чувствительность путают с разрешением измерителя, которое определяется как наименьшее изменение напряжения, тока или сопротивления, которое может изменить наблюдаемые показания.

Для цифровых мультиметров общего назначения самый низкий диапазон напряжения обычно составляет несколько сотен милливольт переменного или постоянного тока, но самый низкий диапазон тока может составлять несколько сотен миллиампер, хотя доступны инструменты с более высокой чувствительностью по току. Для измерения низкого сопротивления необходимо вычесть сопротивление выводов (измеренное путем соприкосновения измерительных щупов) для обеспечения максимальной точности.

Верхний предел диапазонов измерения мультиметра значительно варьируется; для измерения напряжений более 600 вольт, 10 ампер или 100 МОм может потребоваться специальный измерительный прибор.

Напряжение нагрузки

Любой амперметр, в том числе и мультиметр в диапазоне токов, имеет определенное сопротивление. Большинство мультиметров по своей сути измеряют напряжение и пропускают измеряемый ток через шунтирующее сопротивление, измеряя напряжение, возникающее на нем. Падение напряжения называется нагрузочным напряжением и выражается в вольтах на ампер. Значение может меняться в зависимости от диапазона, который выбирает измеритель, поскольку в разных диапазонах обычно используются разные шунтирующие резисторы. [7] [8]

Напряжение нагрузки может быть значительным в цепях низкого напряжения.Чтобы проверить его влияние на точность и работу внешней цепи, счетчик может быть переключен на различные диапазоны; текущее показание должно быть таким же, и работа схемы не должна нарушаться, если напряжение нагрузки не является проблемой. Если это напряжение является значительным, его можно уменьшить (также снижая присущую точность и точность измерения), используя более высокий диапазон тока.

Измерение переменного тока

Поскольку базовая индикаторная система в аналоговом или цифровом измерителе реагирует только на постоянный ток, мультиметр включает в себя схему преобразования переменного тока в постоянный для выполнения измерений переменного тока.В базовых измерителях используется схема выпрямителя для измерения среднего или пикового абсолютного значения напряжения, но они откалиброваны для отображения вычисленного среднеквадратичного значения (RMS) для синусоидальной формы волны; это даст правильные показания переменного тока, используемого при распределении энергии. Руководства пользователя для некоторых таких измерителей дают поправочные коэффициенты для некоторых простых несинусоидальных сигналов, чтобы можно было вычислить правильное эквивалентное среднеквадратичное значение (RMS). Более дорогие мультиметры включают преобразователь переменного тока в постоянный, который измеряет истинное среднеквадратичное значение сигнала в определенных пределах; в руководстве пользователя измерителя могут быть указаны пределы пик-фактора и частоты, для которых действительна калибровка измерителя.Измерение среднеквадратичного значения необходимо для измерений несинусоидальных периодических сигналов, таких как аудиосигналы и частотно-регулируемые приводы.

См. Также

Ссылки

Общие сведения о цифровом мультиметре Точность и разрешение цифрового мультиметра »Примечания к электронике

Цифровой мультиметр

, точность и разрешение цифрового мультиметра - это разные цифры, которые дают разное представление о работе цифрового мультиметра.


Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Общая точность цифрового мультиметра является ключом к его использованию.Знание его точности позволит правильно интерпретировать показания.

Часто цитируются две цифры, и, хотя они связаны между собой, их точное значение иногда можно спутать.

К счастью, для многих приложений точность и разрешение цифрового мультиметра намного превосходят то, что необходимо, но в тех случаях, когда это необходимо, хорошее понимание очень полезно.

Цифровой мультиметр имеет две основные составляющие, связанные с точностью, которые часто путают:

  • Точность цифрового мультиметра
  • Разрешение цифрового мультиметра

Точность и разрешение будут описаны отдельно, чтобы показать, что они из себя представляют и в чем различия.

Точность цифрового мультиметра

Точность цифрового мультиметра - это, по сути, погрешность измерения. Это величина, на которую отображаемое показание может отличаться от фактического ввода.

Точность цифрового мультиметра может быть выражена несколькими способами:

  • Точность цифрового мультиметра = ± (ppm от показания + ppm от диапазона)
  • Погрешность цифрового мультиметра = (% показаний) + (% диапазона)
  • Точность цифрового мультиметра = (% показаний) + смещение

Здесь ppm относится к миллионным долям.

Способ выражения точности зависит от точного формата прибора, а также от предпочтений производителя. Иногда это затрудняет сравнение инструментов разных производителей.

Привести пример того, как это можно рассчитать для конкретного инструмента. Если выполняется показание 5 вольт и в спецификации цифрового мультиметра указано, что для условий в лаборатории показание будет ± 25 ppm, и используется диапазон 10 вольт, для которого точность составляет ± 8 ppm.Затем: Точность = ± (25 ppm на 5 В + 8 ppm на 10 В)

Точность = ± (5 ⋅ 251000000 + 10⋅81000000)

Точность = ± 205 мкВ

Таким образом, показание должно быть в пределах 205 мкВ от фактического значения.

Влияние температуры на точность цифрового мультиметра

Как и во многих других электронных приборах, температура может существенно влиять на точность измерения цифрового мультиметра.

Многие прецизионные или высокоточные цифровые мультиметры имеют температурный коэффициент, указанный в технических характеристиках.

Хотя способ их выражения может иногда меняться, наиболее распространенный способ их выражения - это как ± (ppm от показания + ppm от диапазона) / ° C.

Погрешность цифрового мультиметра для переменного тока

Будет обнаружено, что уровень точности измерения переменного тока для цифрового мультиметра обычно ниже, чем для измерений постоянного тока. Измерения переменного тока также будут оптимизированы для частоты 50-60 Гц, а это означает, что другие частоты могут иметь меньшую степень точности.

Как и в случае со спецификациями точности по постоянному току, к проценту точности добавляется количество отсчетов (часто больше, чем для постоянного тока).Кроме того, для сигналов, отличных от чистой синусоидальной волны, возникнет дополнительная погрешность при измерении с помощью среднего отклика цифрового мультиметра.

Даже цифровой мультиметр, реагирующий на истинное среднеквадратичное значение, будет иметь некоторые ограничения точности для сигналов с высокой пиковой составляющей амплитуды, если измерения близки к полной шкале.

Разрешение цифрового мультиметра

Разрешение цифрового мультиметра традиционно определялось количеством отображаемых цифр. Обычно это число, состоящее из полутора целых чисел, например.грамм. 3 ½ цифры. По соглашению, половина цифры может отображать либо ноль, либо 1.

Таким образом, счетчик из четырех с половиной цифр может отображать до 19999. Иногда вместо половины может использоваться цифра в три четверти. 14 различных значений, т.е.е. 16384 значения.

Можно связать цифры разрешения с номером младшего бита.

Цифры разрешения = журнал (количество младших разрядов)

Где журнал - это журнал по базе 10.

Это означает, что для цифрового мультиметра с 14-битным АЦП младший бит равен 16384.

Цифры разрешения = log (16384)

Цифры разрешения = 4,2

При покупке цифрового мультиметра необходимо убедиться в достаточной точности и разрешающей способности.

.. . . Узнайте больше о Как купить лучший цифровой мультиметр.

Цифры точности и разрешающей способности цифрового мультиметра

означают, что для очень многих показаний измерительный прибор дает цифру, которая намного превышает то, что может потребоваться - для поиска неисправностей часто подходит приблизительное значение. Однако в случаях, когда важно фактическое значение, необходимо убедиться, что и точность, и разрешение означают, что показания цифрового мультиметра достаточно точны, а также имеют достаточное разрешение.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню.. .

Погрешности цифрового мультиметра

| KPU.ca

Щелкните ссылку ниже, чтобы перейти к техническим характеристикам цифрового мультиметра.

Погрешности для цифровых мультиметров (DMM) всегда указываются как процент от показания плюс некоторое целое число, кратное наименьшей значащей цифре (dgt) на шкале.

например ± (2,5% + 3 ед.)

Так, например, если мы измеряем напряжение 32.00V на шкале, которая имеет погрешность, указанную выше (где 0,01V - наименее значимая цифра на этой шкале), тогда абсолютная погрешность наших показаний будет:

(32,00 × 0,025) = 0,8
+ (3 × 0,01) = 0,03
= 0,83 ⇒ ± 0,8 В

Обратите внимание, как 3 × (наименьшая значащая цифра) вносит незначительный вклад в общую неопределенность в этом примере. Однако, если мы измерим напряжение 0,09 В по той же шкале, то абсолютная погрешность будет:

(0.09 × 0,025) = 0,00225
+ (3 × 0,01) = 0,03
= 0,03225 ⇒ 0,03 В

Это демонстрирует, почему важно использовать на цифровом мультиметре самую чувствительную шкалу, которая все равно будет измерять ваши показания. В этом случае 3 × (наименьшая значащая цифра) был основным вкладом, и это дало нам неопределенность, которая очень велика по сравнению с нашим значением. Использование более чувствительной шкалы должно дать нам лучшую (то есть меньшую) неопределенность.

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 400 мВ
4 В
40 В
400 В
1000 В
0.01 мВ ± (0,15% + 10 dgt) в диапазоне 400 мВ
± (0,1% + 5 dgt) в диапазоне 4 В
± (0,1% + 5 dgt) в диапазоне 40 В
± (0,1% + 5 dgt) в диапазоне 400 Диапазон напряжения
± (0,1% + 5 единиц) в диапазоне 1000 В
Напряжение переменного тока
(истинное среднеквадратичное значение 45-1000 Гц)
400 мВ
4 В
40 В
400 В
750 В
0,01 мВ ± (1,5% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В
± (1,5% + 20 dgt) 60-500 Гц в диапазоне 4 В
± (1,5% + 20 dgt) 60 Гц - 1 кГц в 40 Диапазоны от В до 400 В

± (2.0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Напряжение переменного и постоянного тока
(истинное среднеквадратичное значение 45-1000 Гц)
400 мВ
4V
40V
400V
750V
0,01 мВ ± (2,0% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В
± (2,0% + 20 dgt) 60-500 Гц в диапазоне 4 В
± (2,0% + 20 dgt) 60 Гц - 1 кГц в диапазоне 40 Диапазоны от В до 400 В

± (2,0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Постоянный ток 40 мА
400 мА
10 А
1 мкА ± (0.5% + 10 dgt) в диапазоне от 40 мА до 400 мА

± (1,5% + 10 dgt) в диапазоне 10 A
Переменный ток
(истинное среднеквадратичное значение 50-1000 Гц)
40 мА
400 мА
10 А
1 мкА ± (2,0% + 10 dgt) в диапазоне от 40 мА до 400 мА

± (2,5% + 10 dgt) в диапазоне 10 A
Сопротивление 400 Ом
4 кОм
40 кОм
400 кОм
4 МОм
40 МОм
0,01 Ом ± (0,3% + 15 dgt) в диапазоне 400 Ом
± (0.3% + 5 dgt) в диапазонах от 4 кОм до 400 кОм


± (0,5% + 10 dgt) в диапазоне 4 МОм
± (1,5% + 20 dgt) в диапазоне 40 МОм
Емкость 4 нФ
40 нФ
400 нФ
4 мкФ
40 мкФ
1 пФ ± (3,0% + 20 дгт) в диапазоне 4 нФ
± (3,0% + 5 дгт) в диапазонах от 40 нФ до 400 нФ

± (3,0% + 5 дгт) в диапазоне от 4 мкФ до 20 мкФ
± (5,0 % + 5 dgt) в диапазонах от 20 мкФ до 40 мкФ
Частота 100 Гц
1 кГц
10 кГц
100 кГц
500 кГц
0.01 Гц ± (0,1% + 10 дгт)

Наверх

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 660 мВ
6,6 В
66 В
660 В
1000 В
0,1 мВ ± (0,5% + 2 дгт)
Напряжение переменного тока
(истинное среднеквадратичное значение 50-500 Гц)
660 мВ
6.6 В
66 В
660 В
750 В
0,1 мВ ± (1,5% + 8 dgt) 50-60 Гц для диапазона 660 мВ
± (1,5% + 8 dgt) для диапазонов от 6,6 В до 660 В


± (2,0% + 8 dgt) для диапазона 750 В
Постоянный ток 660 мкА
6600 A
66 мА
400 мА
10 A
0,1 мкА ± (1,5% + 2 dgt) в диапазонах от 660 мкА до 400 мА



± (3,0% + 3 dgt) в диапазонах 10 A
Переменный ток
(истинное среднеквадратичное значение 50-500 Гц)
660 мкА
6600 A
66 мА
400 мА
10 A
0.1 мкА ± (2,0% + 10 dgt) в диапазонах от 660 мкА до 400 мА



± (3,5% + 10 dgt) в диапазонах 10 A
Сопротивление 660 Ом
6,6 кОм
66 кОм
660 кОм
6,6 МОм
66 МОм
0,1 Ом ± (1,2% + 5 dgt) в диапазоне от 660 Ом до 660 кОм



± (2,0% + 5 dgt) в диапазоне 6,6 МОм
± (3,5% + 5 dgt) в диапазоне 66 МОм
Емкость 6,6 нФ
66 нФ
660 нФ
6.6 мкФ
660 мкФ
6,6 мФ
66 мФ
1 пФ ± (3,0% + 30 дгт) по шкале 6,6 нФ
± (3,0% + 5 дгт) в диапазонах от 66 нФ до 660 мкФ



± (3,0% + 20 дгт) в диапазонах 6,6 мФ и 66 мФ
Частота 660 Гц
6,6 кГц
66 кГц
660 кГц
6,6 МГц
66 МГц
0,1 Гц ± (0,1% + 3 дгт)

Наверх

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 200 мВ
2 В
20 В
200 В
1000 В
100 мкВ
1 мВ
10 мВ
100 мВ
1 В
± (0.5% + 1 дгт)
Напряжение переменного тока 200 мВ
2 В
20 В
200 В
750 В
100 мкВ
1 мВ
10 мВ
100 мВ
1 В
± (1,25% + 4 dgt) 40 - 1 кГц в диапазонах от 200 мВ до 200 В



± (1,25% + 4 dgt) 40-400 Гц в диапазоне 750 В
Постоянный ток 200 мкА
2 мА
20 мА
200 мА
2 A
20 A
0,1 мкА
1 мкА
10 мкА
100 мкА
1 мА
10 мА
± (1.0% + 1 dgt) в диапазонах от 200 мкА до 200 мА



± (2,0% + 3 dgt) в диапазонах 2A и 20 A
Переменный ток 200 мкА
2 мА
20 мА
200 мА
2 A
20 A
0,1 мкА
1 мкА
10 мкА
100 мкА
1 мА
10 мА
± (1,5% + 3 dgt) 40-1 кГц в диапазонах от 200 мкА до 200 мА



± (2,5% + 3 dgt) 40-400 Гц в диапазонах 2A и 20 A
Сопротивление 200 Ом
2 кОм
20 кОм
200 кОм
2 МОм
20 МОм
2000 МОм
0.1 Ом
1 Ом
10 Ом
100 Ом
1 кОм
10 кОм
1 МОм
± (0,75% + 4 dgt) для диапазона 200 Ом
± (0,75% + 1 dgt) для диапазонов от 2 кОм до 2 МОм



± (1,5% + 5 dgt) для диапазона 20 МОм
± (5% + 10 dgt) в диапазоне 2000 МОм
Емкость 2 нФ
20 нФ
200 нФ
2 мкФ
20 мкФ
1 пФ
10 пФ
100 пФ
1 нФ
10 нФ
± (2,0% + 4 дгт)
Частота 2 кГц
20 кГц
200 кГц
1 Гц
10 Гц
100 Гц
± (1.0% + 3 dgt)

Наверх

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 320 мВ 0,1 мВ ± (0,4% + 1 дгт)
Напряжение постоянного тока 3.200 В
32.00 В
320 В
1000 В
0,001 В
0.01 В
0,1 В
1 В
± (0,4% + 1 дгт)
Напряжение переменного тока 3.200 В
32.00 В
320 В
750 В
0,001 В
0,01 В
0,1 В
1 В
± (2,0% + 2 dgt) 45-500 Гц в диапазоне 3,2 В
± (2,0% + 2 dgt) 45-1 кГц в диапазоне от 32 В до 750 В
Постоянный ток 32,00 мА
320 мА
10,0 А
0,01 мА
0,1 мА
0,01 A
± (1.5% + 1 дгт)
Переменный ток 32,00 мА
320 мА
10,0 А
0,01 мА
0,1 мА
0,01 A
± (2,4% + 2 dgt) 45 - 1 кГц
Сопротивление 320,0 Ом
3200 Ом
32,00 Ом
320,0 кОм
3,200 МОм
32,00 МОм
0,1 Ом
1 Ом
10 Ом
100 Ом
1 кОм
10 кОм
± (0,5% + 2 dgt) в диапазоне 320 Ом
± (0,5% + 1 dgt) в диапазоне 3200 Ом до 3.Диапазоны 200 МОм



± (2% + 1 dgt) в диапазоне 32,00 МОм

Наверх

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 600,0 мВ 0,1 мВ ± (0,5% + 2 дгт)
Напряжение постоянного тока 6,00 В
60.00 В
600,0 В
0,001 В
0,01 В
0,1 В
± (0,5% + 2 дгт)
Напряжение переменного тока
(истинное среднеквадратичное значение)
600,0 мВ 0,1 мВ ± (1.0% + 3 dgt) 45-500 Гц ± (2,0% + 3 dgt) 500 - 1 кГц
Напряжение переменного тока
(истинное среднеквадратичное значение)
6.000 В
60.00 В
600.0 В
0,001 В
0,01 В
0,1 В
± (1.0% + 3 dgt) 45-500 Гц ± (2.0% + 3 dgt) 500 - 1 кГц
Постоянный ток 6.000 А
10.00 А
20 А
0,001 А
0,01 А
± (1,0% + 3 дгт)
Переменный ток
(истинное среднеквадратичное значение)
6.000 А
10.00 А
20 А
0,001 А
0,01 А
± (1,5% + 3 dgt) 45-500 Гц
Сопротивление 600,0 Ом
6,000 кОм
60,00 кОм
600,0 кОм
6,000 МОм
40.00 МОм
0,1 Ом
0,001 кОм
0,01 кОм
0,1 кОм
0,001 МОм
0,01 МОм
± (0,9% + 2 dgt) в диапазоне 600 Ом
± (0,9% + 1 dgt) в диапазоне от 6 кОм до 6 МОм



± (5% + 2 dgt) в диапазоне 40 МОм
Емкость 1000 нФ
10,00 мкФ
100,0 мкФ
9999 мкФ
1 нФ
0,01 мкФ
0,1 мкФ
1 мкФ
± (1,9% + 2 dgt) для диапазонов 1000 нФ и 10 мкФ

для диапазонов 100 - 1000 мкФ: ± (1.9% + 2 dgt),
для более 1000 мкФ: ± (5% + 20 dgt)
Частота 99,99 Гц
999,9 Гц
9,999 кГц
50,00 кГц
0,01 Гц
0,1 Гц
0,001 кГц
0,01 кГц
± (0,1% + 2 дгт)

Наверх

Вернуться к началу

Настройка Диапазон Разрешение Точность
Напряжение постоянного тока 600.0 мВ 0,1 мВ ± (0,15% + 2 дгт)
Напряжение постоянного тока 6,00 В
60,00 В
600,0 В
1000 В
0,001 В
0,01 В
0,1 В
1 В
± (0,15% + 2 дгт)
Напряжение переменного тока
(истинное среднеквадратичное значение)
600,0 мВ
6,000 В
60,00 В
600,0 В
1000 В
0,1 мВ
0,001 В
0,01 В
0,1 В
1 В
± (1.0% + 3 dgt) 45-500 Гц ± (2.0% + 3 dgt) 500 - 1 кГц
Постоянный ток 60,00 мА
400,0 мА
6,000 A
10,00 A
0,01 мА 0,1 мА 0,001 A 0,01 A ± (1,0% + 3 дгт)
Переменный ток
(истинное среднеквадратичное значение)
60,00 мА
400,0 мА
6,000 A
10,00 A
0,01 мА
0,1 мА
0,001 A
0,01 A
± (1,5% + 3 dgt) 45 - 1 кГц
Сопротивление 600.0 Ом
6,000 кОм
60,00 кОм
600,0 кОм
6,000 МОм
50,00 МОм
0,1 Ом
0,001 кОм
0,01 кОм
0,1 кОм
0,001 МОм
0,01 МОм
± (0,9% + 2 dgt) для диапазона 600 Ом
± (0,9% + 1 dgt) для диапазонов от 6 кОм до 6 МОм



± (1,5% + 3 dgt) для диапазона 50 МОм
Емкость 1000 нФ
10,00 мкФ
100,0 мкФ
9999 мкФ
1 нФ
0,01 мкФ
0,1 мкФ
1 мкФ
± (1.2% + 2 dgt) для диапазонов от 1000 нФ до 100 мкФ


± 10% для диапазонов 9999 мкФ
Частота 99,99 Гц
999,9 Гц
9,999 кГц
99,99 кГц
0,01 Гц
0,1 Гц
0,001 кГц
0,01 кГц
± (0,1% + 1 дгт)

Наверх

Высокоточный эталонный мультиметр | Fluke Calibration

Стабильность, простота и производительность благодаря конструкции

Модель 8588A отличается исключительной линейностью, низким уровнем шума и стабильностью.Этот лучший в своем классе крупномасштабный цифровой эталонный мультиметр гарантирует превосходную однолетнюю относительную точность измерения постоянного напряжения 3,5 ppm и долгосрочную стабильность в широком диапазоне измерений и функций.

8588A содержит самые стабильные в мире источники опорного напряжения и аттенюаторы, изготовленные на заказ в Fluke Calibration. Эти прецизионные компоненты устраняют необходимость ежедневной внутренней самокалибровки для компенсации дрейфа при использовании менее точных компонентов. Автоматическое обнуление также становится ненужным, потому что смещения усилителя сверхстабильны.8588A обеспечивает исключительное разрешение 8,5 разряда за одну секунду, что в два раза меньше, чем у следующего лучшего в своем классе, что означает значительное повышение производительности.

Модель 8588A проста и интуитивно понятна в использовании. Это идеальный лабораторный мультиметр для метрологов и руководителей калибровочных лабораторий, которые ожидают и ценят простую настройку, позволяющую быстро достичь максимальной производительности прибора.

  • 2,7 мкВ / В (95%), 3,5 мкВ / В (99%), относительная точность 1 год, постоянное напряжение без внутренней самокалибровки или автонастройки
  • 0.5 мкВ / В (95%), 0,65 мкВ / В (99%), стабильность в течение 24 часов, постоянное напряжение
  • 7 мкОм / Ом (95%), 9 мкОм / Ом (99%), 1 год, сопротивление
  • 2,02x полной шкалы расширяет низкий уровень шума до более высоких уровней сигнала, чтобы максимизировать более высокую точность прибора
  • Настройка диафрагмы от 200 нс до 100 с обеспечивает широчайшую в отрасли гибкость управления окном ввода данных

Точность, смещение и стабильность обеспечивают отличные характеристики переменного тока

8588A обеспечивает наиболее точное измерение истинного среднеквадратичного значения переменного тока, доступное в мультиметре Fluke Calibration.

Благодаря аналого-цифровому преобразователю с частотой дискретизации 5 мегасэмплов в секунду и исключительно стабильному аналоговому тракту постоянного тока 8588A обеспечивает замечательные характеристики измерения среднеквадратичного значения переменного тока, которые в десять раз быстрее, в два раза меньше шумят и более чувствительны для низких значений. уровень сигналов по сравнению с другими инструментами этого класса. Он использует цифровые вычисления среднеквадратичного значения для поддержания полного разрешения широкого динамического диапазона оцифрованных сигналов, поэтому вы можете четко видеть широкий диапазон измерений.

Быстрые цифровые фильтры более эффективны, чем их аналоговые эквиваленты, в плане более быстрой настройки.Цифровые фильтры устраняют диэлектрическое поглощение аналоговых фильтров, обычно связанное с остаточными характеристиками медленного хвоста. Цифровые фильтры эффективно сокращают время установления до 6 циклов частоты фильтра и менее 1 ppm от полностью установленного значения. Это до 10 раз быстрее, чем у других прецизионных цифровых мультиметров с большой шкалой на низких частотах.

Низкий уровень шума достигается за счет усреднения собранных оцифрованных данных с высоким разрешением и стабильного пути прохождения сигнала.Разделение чувствительности сигнала низкого уровня от температурного дрейфа позволяет 8588A выполнять более точные измерения переменного тока низкого уровня. Таким образом устраняются температурный дрейф, смещения и долговременная нестабильность, обычно связанные с аналоговым преобразователем среднеквадратичных значений.

  • 60 мкВ / В (95%), 77 мкВ / В (99%), относительная точность 1 год, для наиболее точного измерения переменного напряжения
  • 250 мкА / А (95%), 323 мкА / А (99%), относительная точность 1 год, переменный ток
  • Время установления 15 мс на фильтре переменного тока 1 кГц, что в 10 раз быстрее измеряет напряжение переменного тока
  • 2.02x полной шкалы Vpp, 1,2x полной шкалы среднеквадратичного значения
  • До 30 А для пикового переменного тока значительно расширяет диапазон измерения переменного тока


Измерение переменного напряжения


Настройки измерения переменного напряжения

Удобство использования разработано метрологами для метрологов

8588A - идеальный лабораторный мультиметр. Он упрощает процесс измерения и устраняет недоразумения благодаря удобному пользовательскому интерфейсу на английском, китайском, французском, немецком, японском, корейском, русском и испанском языках.Интуитивно понятный графический дисплей позволяет легко визуализировать тенденции, гистограммы, сложные формы сигналов и статистику, а также быстро выполнять рутинные метрологические задачи. Вы можете выполнять анализ как в реальном времени, так и после захвата для обеспечения краткосрочной и долгосрочной стабильности, выявления и количественной оценки дрейфов, шума бега и неопределенности без необходимости использования внешнего компьютера или программного обеспечения. Вы также можете быстро визуализировать постобработанные сигналы частотной области с основной и гармонической амплитудой и фазовым содержанием.

Некоторые популярные системные мультиметры имеют сложную структуру меню и неинтуитивно понятные команды, в то время как у других отсутствует какой-либо пользовательский интерфейс, что создает препятствия для обучения и работы. Напротив, 8588A / 8558A имеют удобное меню конфигурации, которое упрощает обучение новых пользователей.

На передней панели появилось много новых улучшений удобства использования. Выходные клеммы Visual Connection Management ™ загораются, показывая, какие клеммы активны, и помогает пользователю выполнить правильные подключения.Ручки отформованы для удобства и облегчения транспортировки.

Хост-порты

USB расположены как на передней, так и на задней панели прибора. Используйте порты для экспорта данных на внешние устройства памяти или для упрощения обновления прошивки. Для удаленной связи с ПК выберите один из разъемов Ethernet, GPIB или USBTMC на задней панели.

8558A / 8558A обеспечивают полную эмуляцию эталонного мультиметра Fluke 8508A и командную совместимость цифрового мультиметра Keysight 3458A через команды SCPI, что делает его идеальной заменой для этих старых инструментов.

  • Графический дисплей, обеспечивающий мгновенную визуализацию графика тренда, статистического анализа, гистограммы и БПФ.
  • GPIB, USBTMC, Ethernet позволяет выбирать удаленный интерфейс в соответствии с отраслевыми стандартами. • Флэш-накопитель USB обеспечивает быструю и легкую передачу данных на ПК в формате .csv.
  • Совместимые с SCPI команды с режимом эмуляции 8508A и 3458A упрощают и ускоряют процесс обновления системы до 8588A / 8558A
  • Программируемое переключение входа на передний / задний вход с измерением сканирования позволяет измерять соотношение, разность и отклонение между передними и задними выводами по постоянному напряжению, сопротивлению, функциям с современной линейностью, шумовыми характеристиками, превосходной погрешностью передачи.
  • Показания измерителя емкости и ВЧ-мощности
  • от Rohde & Schwarz серии NRP расширяют возможности 8588A при калибровке калибраторов для различных продуктов, повышая производительность в калибровочных лабораториях.


График тренда


Анализ: гистограмма

Преимущество программного обеспечения для управления калибровкой MET / CAL ™

8588A и 8558A работают с программным обеспечением для калибровки Fluke Calibration MET / CAL ™ с собственной поддержкой MET / CAL или с использованием режима эмуляции 8508A для увеличения производительности до четырех раз по сравнению с традиционными ручными и многопродуктовыми методами, обеспечивая при этом постоянное выполнение калибровок каждый раз. .Это мощное программное обеспечение документирует процедуры, процессы и результаты калибровки для обеспечения соответствия ISO / IEC 17025 и аналогичным стандартам качества.

Поддержка и услуги по мере необходимости

Fluke Calibration предлагает услуги по тестированию, ремонту и калибровке, чтобы удовлетворить ваши потребности быстро и по разумной цене при сохранении ожидаемого высокого уровня качества. Наши электротехнические калибровочные лаборатории аккредитованы на соответствие ISO Guide 17025, и мы располагаем всемирными центрами калибровки и ремонта.

Вы можете усилить гарантийную защиту с помощью пакета обслуживания Priority Gold Instrument CarePlan.

Priority Gold Instrument CarePlan включает ускоренную ежегодную калибровку, чтобы сократить время простоя на неделю, и расширенную гарантию, чтобы помочь обеспечить наилучшую долгосрочную работу ваших инструментов. Выберите один год, три или пять лет CarePlans. (Примечание. Время приоритетной доставки зависит от страны. За подробностями обращайтесь к местному торговому представителю Fluke Calibration.)

EE109 - Осень 2021 - Цифровые мультиметры

Цифровые мультиметры

Для EE109 все студенты должны иметь доступ к цифровому мультиметру (DMM) определенного типа.Обычно они предоставляются студентам для использования в классе VHE 205, но, поскольку многие студенты сейчас проходят курс онлайн, студентам необходимо будет предоставить свои собственные. На этой веб-странице описывается, что такое цифровой мультиметр, для чего он нужен, и даются советы о том, как купить такой мультиметр, который будет соответствовать потребностям класса.

Что это?

Цифровой мультиметр - это комбинация нескольких инструментов, предназначенных для измерения определенной электрической величины. Как минимум, это комбинация следующих устройств.

  • Вольтметр - Используется для измерения постоянного и переменного напряжения в вольтах.
  • Амперметр - Используется для измерения переменного и постоянного тока в амперах
  • Омметр - Используется для измерения электрического сопротивления в Ом

Приборы этого типа существуют уже много лет и также назывались VOM для «вольт-омметра». Сначала это были аналоговые измерители с механической стрелкой, которая двигалась для индикации измерения, но к 1970-м годам дисплеи стали цифровыми, и поэтому они стали известны как цифровые мультиметры.В классе VHE 205 они представлены как настольные цифровые мультиметры, которые предназначены для установки на рабочем столе и подключения к розетке для подачи питания. Однако для этого класса мы рекомендуем студентам приобрести портативный цифровой мультиметр с батарейным питанием в основном потому, что он дешевле и проще в использовании.

Что он делает?

Как упоминалось выше, цифровой мультиметр предназначен для выполнения ряда различных электрических измерений. При покупке важно найти тот, который сможет произвести необходимые измерения и сделать это с необходимой точностью.Цифровые мультиметры используются в самых разных приложениях, и многие из них предназначены для обеспечения функций, необходимых для этого конкретного приложения. В результате они могут оказаться не лучшим инструментом для других целей.

Отображаемые результаты

В большинстве цифровых мультиметров используется какой-либо цифровой дисплей, но количество цифр может варьироваться. Показанный выше настольный цифровой мультиметр имеет дисплей «5 1/2 разряда», что означает, что справа отображаются пять полных цифр, а затем крайняя левая цифра либо единица, либо не отображается вообще.Если напряжение отображается как 1,99999 вольт с пятью десятичными знаками, а затем становится немного выше, тогда на дисплее отображается 2,0000 с четырьмя десятичными знаками.

Чем больше цифр, тем больше цифр означает, что цифровой мультиметр может выполнять более точные измерения, а точность стоит денег. Для этого класса вам не понадобится цифровой мультиметр с дисплеем более чем на 3 1/2 цифры.

Напряжение

Цифровой мультиметр должен уметь измерять как постоянное (постоянный ток), так и переменный (переменный ток) напряжения, и все в значительной степени это делают.На верхнем уровне большинство цифровых мультиметров должно быть способно измерять напряжение до 1000 вольт, хотя мы не будем использовать напряжения, близкие к такому значению в EE109! Более важным числом является разрешение напряжений при измерении меньших напряжений. Цифровой мультиметр должен иметь разрешение 0,1 мВ (милливольт). Например, это означает, что он может показать разницу между сигналом 12,4 и 12,5 милливольт. Если бы разрешение было всего 1 мВ, для обоих сигналов было бы 12 мВ.

Текущий

Цифровой мультиметр должен уметь измерять как переменный, так и постоянный электрический ток.Ток измеряется в амперах, и большинство цифровых мультиметров измеряют ток до 10 ампер (10 А). Опять же, этот предел намного превосходит все, что мы будем делать в EE109. Как и в случае с напряжениями, более важным числом является разрешение для измерения гораздо меньших токов. Рекомендуется разрешение 0,1 мкА (микроампер).

Сопротивление

Сопротивление измеряется в Ом, обозначается как «Ω», и все цифровые мультиметры могут выполнять эти измерения. Обычно максимальное сопротивление составляет около 50 МОм (50 МОм), а разрешение для малого сопротивления составляет 0.1 Ом

Прочие измерения

Перечисленные выше измерения напряжения, тока и сопротивления - это «большая тройка» возможностей цифрового мультиметра. В зависимости от цифрового мультиметра я могу выполнять несколько других типов измерений, которые могут быть полезны в определенных приложениях.

  • Непрерывность - Это просто измерение того, существует ли полная цепь от одной точки до другой. Это можно легко сделать, измерив сопротивление, нулевое сопротивление означает полную цепь, бесконечность означает незавершенную или «разомкнутую цепь».Цифровой мультиметр, который имеет возможность обеспечения непрерывности, просто добавляет звуковую индикацию всей цепи или нет, и это может быть очень удобно и значительно упрощает тестирование цепей. Вы можете проверить целостность цепи, перемещая щупы к каждому концу, и вам не нужно постоянно смотреть на дисплей. Если вы слышите звуковой сигнал от цифрового мультиметра, соединение присутствует, отсутствие звукового сигнала означает, что цепь разомкнута.
  • Емкость - Конденсаторы являются одним из основных электронных компонентов, используемых в схемах.Эта функция позволяет цифровому мультиметру измерять значение конденсаторов так же, как он может измерять сопротивление резисторов и отображать значение емкости. Емкость измеряется в фарадах (Ф), но подавляющее большинство конденсаторов имеют значения в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ). Рекомендуется разрешение 1 пФ.
  • Частота - Благодаря этой возможности измеритель может измерять частоту сигналов переменного тока и отображать результаты в герцах (Гц).
  • Проверка диодов - Это позволяет измерителю проверять диоды, пропускающие ток только в одном направлении.Он покажет прямое падение напряжения на диоде. Это похоже на проверку целостности цепи, но из-за характера работы диода этот режим предоставляет больше информации о том, как работает диод.

Какой мне купить?

При выборе цифрового мультиметра убедитесь, что у него есть функции, которые потребуются, как описано выше. Перед покупкой мы рекомендуем загрузить спецификации или руководство производителя и проверить, соответствует ли оно тому, что вам нужно.

Цифровые мультиметры

имеют широкий диапазон возможностей и цен.Для большей части того, что мы делаем в EE109, более дешевые цифровые мультиметры будут работать так же хорошо, как и более дорогие, но более дорогие, как правило, лучше сконструированы и более надежны. Ниже мы обсуждаем некоторые типичные модели в разных ценовых категориях, но на рынке есть много других по аналогичным ценам, и студенты не обязаны покупать одну из моделей, показанных ниже.

нижний предел

Вы можете купить довольно приличный цифровой мультиметр примерно за 20 долларов, который должен делать все, что требуется в лабораториях EE109.Просто убедитесь, что он имеет необходимое разрешение при различных измерениях.

Одна из моделей - Thsinde 18B + (показана ниже), которую можно приобрести в Интернете на Amazon и других предприятиях. Вроде нормально работает для замеров. Единственная проблема, с которой мы столкнулись, заключается в том, что красный и черный датчики, которые идут вместе с ним, не подключаются к цифровому мультиметру так надежно, как хотелось бы, и иногда для правильной работы требуется покачивать разъем. Поскольку мы также настоятельно рекомендуем покупать дополнительные тестовые провода, которые описаны ниже, и они подходят, это не является серьезной проблемой.

Средний уровень

Измеритель BK Precision 2709B, получивший положительные отзывы на некоторых веб-сайтах EE, стоит около 85 долларов. Я использовал испытательное оборудование BK Precision несколько раз за эти годы, и оно показало хорошие результаты, учитывая, что оно имеет разумную цену.

Высокий

Если вы хотите потратить значительно больше денег, подумайте об одном из этих двух счетчиков. Fluke 177 - очень хороший измеритель, и по цене 290 долларов он лучше. Многие EE на онлайн-форумах клянутся этим.Компания Fluke существует уже много лет, и модель 177 является одним из их продуктов, производимых в США. Я купил глюкометр Fluke в 1979 году, и он до сих пор работает нормально, и я регулярно использую его.

Если вы хотите перейти на верхнюю часть линейки Fluke, есть модель 87-V примерно за 450 долларов. У него 4 1/2-значный дисплей, но помимо этого я не вижу особых причин покупать 87-V вместо 177 для использования в EE109, но на онлайн-форумах есть много EE, которые купили их и думают высоко из них.

Полезные дополнения

Когда вы покупаете цифровой мультиметр, он обычно поставляется с набором измерительных проводов с разъемом на одном конце и «щупом» на другом конце. Измерительный провод обычно имеет провод длиной около трех футов, и один конец входит в красный или черный разъем на цифровом мультиметре, а на другом конце зонда торчит металлический штифт, который вы используете, чтобы протыкать внутри цепи и касаться мест, где вы хотите измерить напряжение.

Это отлично работает во многих ситуациях, но не всегда.Проблема с использованием такого пробника заключается в том, что вы должны прижимать его к месту, которое вы пытаетесь измерить, и это может быть сложно при построении схем на типах монтажных плат, которые мы используем в EE109. Когда лабораторные работы проходят в классе VHE 205, у нас есть запас тестовых проводов с маленькими крючками на одном конце вместо зонда, и студенты могут использовать их с настольными мультиметрами для проведения измерений.

Всем студентам EE109, выполняющим свои лабораторные работы удаленно, мы рекомендуем также приобрести пару тестовых проводов с этими захватными крючками для использования с вашим цифровым мультиметром.Ниже приведены ссылки на поставщиков, которые их продают.

Digi-Key
Jameco

Вы можете купить их в любом месте, но убедитесь, что у них есть "банановый" штекер на одном конце, чтобы он был совместим с вашим цифровым мультиметром.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
