Классификация электроинструмента по электробезопасности классы: Классы электроинструмента

Классы электроинструмента

Классы электроинструмента

Всевозможные электроинстументы уже давно используются в нашей повседневной жизни. И уже мало кто задумывается об опасности, которую могут таить в себе электроприборы при контакте с внешней средой и человеком. Чтобы защитить здоровье и жизнь человека, предотвратить порчу имущества и выход из строя инструментов, все электроприборы подлежат классифицированию по классу безопасности от поражений электротоком.

Классы электроизоляции

Эта классификация указывает на уровень устойчивости к перегреву изоляционного материала прибора и маркируется латиницей.

• «Y» – предельный нагрев не выше 90, обмотка из непропитанных волокон шелка и целлюлозы
• «А» – нагрев до 105, обмотка из пропитанных волокон целлюлозы и шелка
• «Е» – обмотка выдерживает стабильный нагрев до 120, выполнена из органических синтетических пленок
• «В» – порог нагрева 130, обмотка выполнена из материалов и пропиток органического происхождения, с добавлением слюды, стекловолокна и асбеста
• «F» – температуры до 155 выдерживает обмотка из синтетических пропиток и материалов, с добавлением слюды, асбеста и стекловолокна
• «Н» – такая изоляция способна выдерживать нагрев до 180 и сделана из слюды, асбеста и стекловолокна с пропитывающими кремнийорганическими составами
• «С» – самые высокие температуры, от 180 и выше, выдерживают материалы из керамики, стекла и кварца, без применения связующих составов

Классы электробезопасности по ГОСТ

Согласно утвержденному государственному стандарту, все электроинструменты подразделяются на классы следующим образом:

• Классом «0» помечаются приборы без заземления и рабочей изоляции. При работе с ними необходимо использовать дополнительные средства защиты.
• Класс «0I» подразумевает наличие заземления и рабочей изоляции.
• Класс «I» указывает на то, что все детали в электроприборе, которые находятся под напряжением, заизолированы, а вилка с заземляющим контактом.
• Класс «II» включает в себя все электроприборы с усиленной двойной изоляцией, но без заземляющего элемента.
• В класс «III» входят приборы, которые не имеют цепей с постоянным током выше 42В, либо переменного тока свыше 36В.

Классы электрозащиты ручного инструмента

Главное отличие ручного электроинструмента – это шнур питания, который изолирован и защищен от перегибов. Электрозащита этой группы инструментов подразделяется на три подгруппы.

• К 1 классу относится оборудование для профессионального применения со специальными диэлектрическими перчатками, обувью и ковриками. Все детали приборов находятся под напряжением, а шнур имеет нулевую жилу, соединяющую вилку с зажимом заземления.
• У 2 класса инструментов все детали, которые находятся под напряжением, не имеют заземления, но покрыты двойной изоляцией. Работа с инструментом допускается без индивидуальных средство защиты.
• В 3 класс включают все инструменты для бытового использования, которые запитываются от безопасного для человека сверхнизкого напряжения.

Классы электрозащиты переносного инструмента:

• К классу «0» относятся электроинструменты, имеющие изоляцию, но не имеющие заземления.
• К «1» классу отнесен весь инструмент с кабелем питания и штепсельной вилкой с заземлением. Его отличить можно по маркировке в виде круга, букв PE или бело-зеленых линий.
• Инструмент «2» класса имеет усиленную двойную изоляцию, но не имеет заземления. Данный класс обозначается двойным квадратом.
• Инструменты «3» класса работают на низком напряжении, на корпусе имеют обозначения в виде ромба с тройными линиями.

Классификация электроинструмента по электробезопасности | ЭлектроЦентр

0 Корзина

0 Отложенные

Заказать звонок

Скролл вверх

Чат с магазином

20. 10.2021

Сегодня мало какая сфера человеческой деятельности обходится без применения электроинструмента. Его используют как на различных производствах, так и в быту. По действующим в нашей стране правилам весь электроинструмент классифицируется по специально разработанным нормам безопасности. Расскажем об этом подробнее в этой статье.

Зачем делить электроинструмент на классы

Согласно законодательству Российской Федерации, весь электрифицированный инструмент, применяемый на производстве и в быту, должен соответствовать установленным нормам и ГОСТам в сфере электробезопасности. На данный момент существует четыре класса, к которым может быть отнесено то или иное оборудование.

Но несмотря на класс, весь электроинструмент должен иметь шланговый кабель питания с трубкой защиты ввода. Эта деталь нужна для того, чтобы предотвратить изгибание кабеля в том месте, где он входит в корпус инструмента.

Такая простая защита позволяет значительно повысить электробезопасность инструмента. Если же оборудование относится к первому классу, в таком случае кабель питания здесь должен иметь заземляющую жилу, которая соединяет корпус с защитными элементами, расположенными в штепсельной вилке.

Что обозначают классы электробезопасности

Классы защиты созданы для безопасной работы с электрическим инструментом. Конструктор, занимающийся изготовлением конкретного электрического прибора, ещё на начальных стадиях разработки решает определенные задачи, чтобы снизить риски при использовании инструмента. Речь идет об использовании определенной защиты, электрических цепей, экстренного отключения питания и так далее.

В зависимости от конструктивных особенностей разные приборы имеют свои условия эксплуатации. Поэтому их делят на группы с присвоением класса, что указаны в ГОСТ 12.2.007.0-75. Применяется информация как для инструментов, так и для правил устройства электроустановок (ПУЭ).

Показатели изоляции электроинструмента

В процессе работы любого электрического оборудования неизбежно происходит нагрев электромотора, установленного в корпусе. Это негативно воздействует на конструкцию и материалы. Поэтому производителям нужно использовать надежную изоляцию, которая способна обезопасить пользователя от поражения электрическим током.

Классификация изоляции представляет собой технический параметр, который характеризует надежность обмотки, показывает ее устойчивость к нагреванию электромотора.

В большинстве случаев класс обмотки указывается на кабеле. Содержащаяся в нем информация показывает температурный предел электроинструмента. При нарушении установленных норм электромотор, а значит и оборудование, могут выйти из строя.

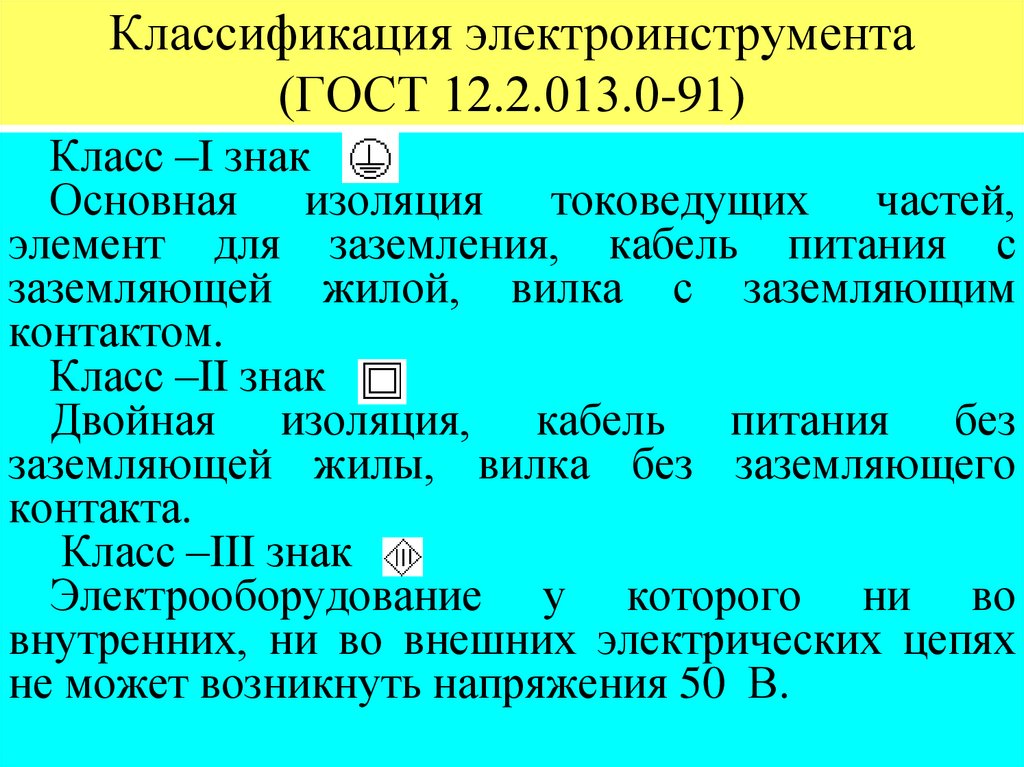

Классификация инструмента согласно установленным ГОСТам

По действующим ГОСТам все электрооборудование делится на три класса:

• к первому классу относят инструмент, имеющий жилы для заземления. Такое оборудование обычно применяют на производстве, в промышленности, строительстве. По правилам техники безопасности, чтобы работать с ним, нужны специальная обувь, перчатки, резиновый коврик. Использовать такое оборудование слишком часто запрещено;

• второй класс оборудования применяется для работы в наиболее опасных условиях. Человеку для взаимодействия с ним необходимы перчатки-диэлектрики, защитная обувь;

• третий класс электроинструмента может применяться на опасных участках, и при этом не требует от пользователя применения дополнительной защиты.

Все вышеописанные правила являются обязательными к исполнению при работе с электроинструментом.

Классы электроинструмента по уровню электробезопасности

Итак, согласно установленным правилам, весь электроинструмент классифицируется по определенным признакам. Рассмотрим классы электроинструмента по электробезопасности ПУЭ:

• к классу 0 должны относиться изделия, имеющие по крайней мере рабочую изоляцию и не имеющие элементов для заземления, если эти изделия не отнесены к классу II или III;

• к классу 0I должны относиться изделия, имеющие по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания;

• к классу I должны относиться изделия, имеющие по крайней мере рабочую изоляцию и элемент для заземления. В случае, если изделие класса I имеет провод для присоединения к источнику питания, этот провод должен иметь заземляющую жилу и вилку с заземляющим контактом;

• к классу II должны относиться изделия, имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления;

• к классу III следует относить изделия, предназначенные для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении.

Изделия, получающие питание от внешнего источника, могут быть отнесены к классу III только в том случае, если они присоединены непосредственно к источнику питания, преобразующему более высокое напряжение в безопасное сверхнизкое напряжение, что осуществляется посредством разделительного трансформатора или преобразователя с отдельными обмотками.

При использовании в качестве источника питания разделительного трансформатора или преобразователя его входная и выходная обмотки не должны быть электрически связаны и между ними должна быть двойная или усиленная изоляция.

Маркировка электроинструмента

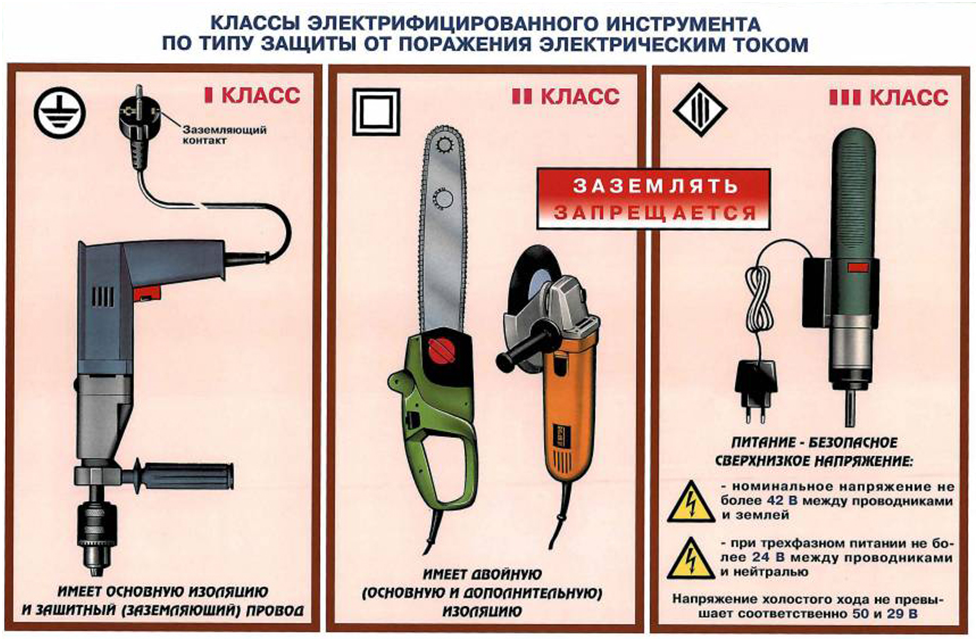

На картинке ниже представлена маркировка, обозначающая степень опасности инструмента. Маркировка помогает мастеру определиться с выбором инструмента и обезопасить себя во время работы.

Помните, что во время работы с электроинструментом безопасность превыше всего. Поэтому перед использованием инструмента обязательно проверяйте его целостность, а также состояние розеток и электрической сети.

Широкий ассортимент электроинструмента представлен в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.

Ссылка

Отключить автозагрузку страниц

1. Общие положения

1.1. Настоящее Пользовательское соглашение (далее – Соглашение) относится к сайту Интернет-магазина stv39.ru, расположенному по адресу 238311, Калининградская обл., Большое Исаково, ул. Старокаменная, дом. 35, и ко всем соответствующим сайтам, связанным с сайтом stv39.ru.

1.2. Сайт Интернет-магазина stv39.ru (далее – Сайт) является собственностью ИП «Зверев И.В.».

1.3. Настоящее Соглашение регулирует отношения между Администрацией сайта Интернет-магазина stv39.ru (далее – Администрация сайта) и Пользователем данного Сайта

1.4. Администрация сайта оставляет за собой право в любое время изменять, добавлять или удалять пункты настоящего Соглашения без уведомления Пользователя.

1.5. Продолжение использования Сайта Пользователем означает принятие Соглашения и изменений, внесенных в настоящее Соглашение.

1.6. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.

Полная версия документа

Быстрый заказ

Прошу перезвонить

Контактный телефон * Кого спросить *

Пн—Пт 8:30 — 18:30. Сб 9:00 – 18:00.
Вс – выходной

Я соглашаюсь на условия обработки моих данных

Товар добавлен в корзину
(раздел “Под заказ/Товар в пути”).

OK

Товар удален из корзины.

OK

Заказ оформлен.
Менеджер свяжется с Вами.

OK

Файл готовится…

OK

Корзина не доступна в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Добавление в корзину не доступно в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Операции с заказами не доступны в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Классы защиты

IEC для источников питания

Наш менеджер по продукции объясняет правила электронной защиты и как определить, к какому классу относится ваш новый источник питания и почему.

ОБЗОР

• Краткое описание различий классов I, II и III по IEC.
• Как классы защиты IEC используются в электронной промышленности, чтобы различать требования к защитному заземлению устройств.
• Важное различие между блоком питания IEC класса II и блоком питания NEC класса 2.

Международная электротехническая комиссия (МЭК) установила три класса безопасности для источников питания, иначе называемых классами электроприборов или классами защиты. Они используются для определения и реализации методов, которые предотвращают потенциальную опасность поражения электрическим током пользователей источников питания.

Хотя эти риски разделены на три четкие категории, за ними не всегда легко следовать, поэтому наш менеджер по продукции Эндрю Брайарс разберет конкретное значение каждого класса, чтобы устранить любую путаницу, связанную с этой темой.



Классы защиты IEC

Источники питания относятся к одному из трех классов защиты в зависимости от необходимости (или отсутствия) подключения защитного заземления, также известного как «заземление». Это работает, обеспечивая путь для протекания неисправного электрического тока на землю, защищая пользователей от ударов при нарушении изоляции оборудования.

Класс I – где защита пользователя от поражения электрическим током достигается за счет комбинации изоляции и защитного заземления.

Класс II – где защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной) без необходимости заземления.

Класс III – если вход подключен к цепи безопасного сверхнизкого напряжения (БСНН), что означает, что дополнительная защита, например заземление, не требуется.



Заземление и изоляция

Под заземлением понимается способ защиты людей от поражения электрическим током в случае отказа, который обычно возникает из-за чрезмерных перегрузок по мощности, напряжения или старения материалов. Результатом этого могут быть опасные напряжения, пожары и взрывы, материальный ущерб, травмы и даже смертельные случаи. Когда происходят такие отказы, «ток короткого замыкания (который во много раз превышает нормальный рабочий ток) течет через защитный заземляющий провод и через землю обратно в точку пуска распределительного трансформатора».

Защитные проводники представляют собой системы защиты заземления. Они служат для надежного направления неисправного тока в землю и отвода его от людей, которые могут соприкоснуться с ним, с помощью автоматического выключателя или предохранителя, останавливая поток электричества в неисправной цепи. С другой стороны, изоляция использует пластик в качестве изолирующего барьера, поскольку он является плохим проводником электричества, поэтому ток подключается к правильной цепи, предотвращая любую утечку электричества без необходимости заземления.

В некоторых устройствах защиты источников питания вместо защитного заземления используется функциональное заземление. В этом процессе используется трансформатор, который позволяет электричеству достигать земли, не допуская при этом ошибочного тока. Защитное заземление также делает это, но функциональное заземление отличается тем, что оно не обеспечивает защиту от опасного поражения электрическим током. Тем не менее, это помогает уменьшить электромагнитный шум, что жизненно важно для многих медицинских приборов, которые страдают от помех от близлежащего электрического оборудования, такого как кардиостимуляторы или дефибрилляторы.



Бесценный ресурс и вся необходимая информация –  Основное руководство по источникам питания  –  вы получили свою копию?



Различия классов

Важно отметить различие между источником питания класса II, как описано выше, и источником питания класса 2 с ограниченной мощностью (LPS), который представляет собой источник питания, относящийся к (ВА) номинальная мощность ограничена. ВА относится к уровню мощности в электрической цепи постоянного тока.

Блоки питания класса I

Блоки питания класса I сначала защищают пользователя, по крайней мере, с помощью одного слоя базовой изоляции. Затем он использует шасси с заземляющим проводом — заземляющее соединение обычно на корпусе источника — которое заземляет опасное напряжение до того, как оно достигнет пользователя в случае выхода из строя основной изоляции. Защитное заземление является обязательным требованием для всех устройств класса I.

Источники питания класса II

Компонент класса II или открытый блок питания не требует заземления для обеспечения безопасной работы. Необходимо соблюдать минимальное расстояние от любой части, находящейся под напряжением, до корпуса, независимо от того, является ли он токопроводящим или нет, чтобы поддерживать два уровня защиты, необходимые для защиты от одиночного отказа в системе. Использование внешнего источника питания класса II не представляет сложности, главное отличие от продукта класса I заключается в том, что для безопасной работы ему требуются только 2-жильные главные провода. Защита обеспечивается двойной или усиленной изоляцией, а не защитным заземлением и основной изоляцией. Таким образом, источники питания IEC класса II не обязаны иметь защитный заземляющий проводник, подведенный к источнику питания.

Однако часто возникает путаница между источником питания IEC Class II и NEC Class 2. Первый описывает защиту изоляции для защиты пользователей от поражения электрическим током, а второй касается установки электрической системы. Класс NEC 2 используется для оценки требований к проводке между выходом питания и входом нагрузки с учетом таких факторов, как размер провода, способ установки и сопротивление (величина тока, проходящего по проводам).

Хотя для источников питания класса II не требуется защитное заземление, некоторые продукты класса II с меньшей мощностью находят применение в системах класса I, а в устройствах класса II часто используется функциональное заземление в системе. Блок питания Класса II разработан с учетом требований ЭМС по излучению и помехоустойчивости. Однако, если выход источника питания подключен к защитному заземлению или функциональному заземлению, это создаст низкоимпедансный путь для помех, изменяя характеристики источника питания. Таким образом, вполне вероятно, что дополнительные компоненты фильтра должны быть установлены вне источника питания для соблюдения требований по выбросам.

Блоки питания класса III

Для оборудования класса III источник питания не представляет опасности, т. е. пользователю не требуется защита от него. Это определено в IEC62368-1 под заголовком «классы оборудования в отношении защиты от поражения электрическим током» и определяется как оборудование, в котором защита от поражения электрическим током обеспечивается питанием от источника энергии ES1 или класса 1, и в котором ES3 , или источник энергии класса 3, не генерируется. ES1 определяет источник энергии, к которому безопасно прикасаться обычным человеком.





Зная три класса защиты источников питания IEC, вы можете определить и выбрать соответствующий класс источника питания на основе требований безопасности, правил и цен. Если у вас есть дополнительные вопросы или пожелания, мы будем рады помочь.









Классы и типы медицинского электрического оборудования

Статья предоставлена ​​ Eastwood Park



Все электрооборудование подразделяется на классы в зависимости от используемого метода защиты от поражения электрическим током. Для электрооборудования, питаемого от сети, обычно используются два уровня защиты, называемые «основной» и «дополнительной». Дополнительная защита предназначена для срабатывания в случае выхода из строя основной защиты.

4.1 Оборудование класса I

Оборудование класса I имеет защитное заземление. Основным средством защиты является изоляция между токоведущими частями и открытыми токопроводящими частями, такими как металлический корпус. В случае неисправности, которая в противном случае привела бы к тому, что открытая проводящая часть стала бы токоведущей, вступает в силу дополнительная защита (т. е. защитное заземление). Большой ток короткого замыкания протекает от сетевой части к земле через защитный заземляющий провод, что приводит к тому, что защитное устройство (обычно предохранитель) в цепи сети отключает оборудование от источника питания.

Важно понимать, что не все оборудование, имеющее заземление, обязательно относится к классу I. Заземляющий проводник может использоваться только для функциональных целей, таких как экранирование. В этом случае размер проводника может быть недостаточно большим, чтобы безопасно проводить ток короткого замыкания, который может протекать в случае короткого замыкания сети на землю в течение времени, необходимого для того, чтобы предохранитель отключил питание.

Медицинское электрооборудование класса I должно иметь плавкие предохранители на конце кабеля питания как в токоведущих, так и в нейтральных проводниках, чтобы срабатывала дополнительная защита, когда оборудование подключено к розетке с неправильным подключением.

Дальнейшая путаница может возникнуть из-за использования пластиковых ламинатов для отделочного оборудования. Пластиковый ящик не обязательно указывает на то, что оборудование не относится к классу I.

Не существует согласованного символа, указывающего на то, что оборудование относится к классу I, и на самом оборудовании не обязательно указывать, что оно относится к классу I. В случае сомнений следует обратиться к руководствам по оборудованию.

Приведенные ниже символы можно увидеть на медицинском электрическом оборудовании рядом с клеммами.

Рис. 6. Символы на заземленном оборудовании.

4.2 Оборудование класса II

Методом защиты от поражения электрическим током для оборудования класса II является либо двойная изоляция, либо усиленная изоляция. В оборудовании с двойной изоляцией основную защиту обеспечивает первый слой изоляции. В случае отказа основной защиты дополнительная защита обеспечивается вторым слоем изоляции, предотвращающим контакт с токоведущими частями.

На практике основная изоляция может быть обеспечена физическим отделением токопроводящих проводников от корпуса оборудования, так что основным изоляционным материалом является воздух. Затем материал корпуса образует дополнительную изоляцию.

Усиленная изоляция определяется в стандартах как однослойная изоляция, обеспечивающая такую ​​же степень защиты от поражения электрическим током, как и двойная изоляция.

Медицинское электрическое оборудование класса II должно быть оснащено предохранителем на конце кабеля питания либо в проводе питания, либо в обоих проводах, если оборудование имеет функциональное заземление.

 Обозначение оборудования класса II представляет собой два концентрических квадрата, обозначающих двойную изоляцию, как показано ниже.

Рисунок 7. Символ для оборудования класса II

4.3 Оборудование класса III

Оборудование класса III определяется в некоторых стандартах на оборудование как оборудование, в котором защита от поражения электрическим током основана на том факте, что никакие напряжения не превышают безопасное сверхнизкое напряжение (БСНН). присутствуют. SELV, в свою очередь, определяется в соответствующем стандарте как напряжение, не превышающее 25 В переменного тока или 60 В постоянного тока.

На практике такое оборудование работает либо от батареи, либо от трансформатора БСНН.

Если оборудование, работающее от батарей, может работать при подключении к сети (например, для зарядки батарей), то оно должно пройти испытания на безопасность как оборудование класса I или класса II. Аналогичным образом, оборудование, питаемое от трансформатора БСНН, следует испытывать вместе с трансформатором как оборудование класса I или класса II, в зависимости от ситуации.

Интересно отметить, что действующие стандарты IEC, относящиеся к безопасности медицинского электрооборудования, не признают оборудование класса III, поскольку ограничение напряжения не считается достаточным для обеспечения безопасности пациента. Все медицинское электрооборудование, допускающее подключение к сети, должно относиться к классу I или классу II. Медицинское электрическое оборудование, не имеющее подключения к сети, называется просто «с внутренним питанием».

4.4 Типы оборудования

Как описано выше, класс оборудования определяет способ защиты от поражения электрическим током. Степень защиты медицинского электрооборудования определяется типовым обозначением. Причина существования обозначений типов заключается в том, что разные части медицинского электрооборудования имеют разные области применения и, следовательно, разные требования к электробезопасности. Например, нет необходимости делать определенную часть медицинского электрооборудования достаточно безопасной для прямого подключения к сердцу, если такая ситуация исключена.

В таблице 1 показаны символы и определения для каждой классификации типов медицинского электрического оборудования.

Тип	Символ	Определение
Б		Оборудование, обеспечивающее особую степень защиты от поражения электрическим током, особенно в отношении допустимых токов утечки и надежности защитного заземления (при его наличии).
БФ		Как тип B, но с изолированной или плавающей (тип F) рабочей частью или частями. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
