Виды лампочек и их названия
Содержание:
Виды лампочек освещения для дома: cравнение и характеристики
Технический прогресс не стоит на месте и ежедневно преподносит потребителям новинки, призванные улучшить качество жизни. Однако произошедшие в области организации освещения изменения насколько расширили возможности пользователей, настолько и усложнили им выбор. Если раньше у покупателя не возникало размышлений на тему, какие лампочки лучше, так как все они были типовые с нитью накаливания мощностью от 40 до 100 Вт, то сейчас приходится поломать голову при выборе, чтобы не ошибиться и предпочесть оптимальный вариант.
Какую лучше выбрать лампочку? Именно об этом думает человек, посетивший секцию электротехнических товаров. Очевидно, в числе его ожиданий:
- максимальный комфорт для глаз;
- сравнимая с естественным освещением насыщенность потока;
- экономичный уровень энергопотребления;
- безвредность использования;
- простота в утилизации.
На современном рынке представлены следующие виды лампочек:
- лампы накаливания,
- светодиодные,
- галогенные,
- люминесцентные,
- филаментные.
Каждый из типов имеет свои преимущества и недостатки, назначение и сферу использования. Подробнее об этом вы узнаете из нижеследующей статьи.
Вид цоколя
Размышляя над тем, какие бывают лампочки, следует отметить, что в числе их главных отличий упоминается вид цоколя. Цоколь – важный конструктивный элемент, который обеспечивает надежность фиксации лампочки в патроне светильника. Материалом для изготовления цоколя выступает чаще всего металл, но встречаются и керамические элементы. Внутри них установлены электроды, а контакты находятся с внешней стороны.
Существует и бесцокольная лампа W. Это узкоспециализированная разновидность, необходимая при организации системы освещения в автомобилях. К таковым относятся лампочки Н10, D1S и НВ3. При выборе же прочих лампочек необходимо знать их тип, чтобы не ошибиться.
Выделяют следующие виды цоколей:
Резьбовый, или Эдисона, Е
Выделяют следующие типы цоколей: от Е5 до Е40, где Е указывает на вид, а 5 на диаметр, равный 5 мм. Данный держатель встречается в люминесцентных, светодиодных, галогенных лампах и с нитью накаливания. Самыми часто встречаемыми цоколями служат – Е14, Е27 и Е40. Из них Е40 преимущественно устанавливается в люминесцентных ртутных лампах, а Е14 – в грибовидных источниках света в форме свечи. Е27 традиционный тип, которым оснащают любые лампы;
Штырьковый G
Подразумевают наличие от 2 и более штырьков, расстояние между которыми и определяет выбор. Если контактов более двух, то ориентироваться нужно на диаметр окружности держателя. Такие лампы предусматривают подключение в системы освещения в сети 220 V или 12/24 V. Следующие за буквой G в маркировке лампы буквы U, X, Y, Z обозначают модификацию конструкции. Главным образом такие источника света встречаются в точечных встраиваемых системах освещения в подвесных и натяжных потолочных конструкциях, в галогенных, светодиодных лампах.
Они также используются при организации подсветки витрин, ниш и декоративной подсветке;
Штифтовый B
Это усовершенствованный цоколь E, который разботан с целью упрощения и ускорения замены лампочек. Его особенность заключается в несимметричных боковых контактах. С их помощью он фиксируется в патроне в строго заданном направлении. Именно штифтовый цоколь позволяет сфокусировать поток света в автомобильных лампах ближнего и дальнего света;
Цоколь с утопленными контактами – R
Применяется в ряде кварцевых галогенных ламп и в приборах повышенной интенсивности;
Фокусирующий – Р
Используются в огнях навигации, прожекторах, уличных фонарях, кинопроекторах. Находящаяся внутри цоколя сборная линза фокусирует поток света в конкретном направлении;
Софитный S
Актуален при организации освещения в ванных комнатах, подсветке зеркал и автомобильных номеров. Контакты в нем находятся с двух сторон. Следующие за буквой цифры обозначают диаметр корпуса;
Кабельный К
Относится к нестандартному типу, нужен для подключения проекционных ламп;
Телефонный Т
Используется главным образом для подсветки на щитках автоматов и пультах управления.
Форма колбы
Многие потребители, намереваясь заменить лампочки, мало задумываются на тем какие формы колбы существуют. Между тем, упуская этот важный критерий, вы рискуете попросту не вместить источник света в плафон. Если на прикроватной тумбе у вас располагается небольшой светильник, то едва ли туда подойдет грушевидная стандартная лампа. Скорее всего понадобится узкая «свеча» или шаровидная. Давайте детально разберемся, какие бывают лампочки по форме колбы.
Грушевидная (А55, А60)
Наиболее часто встречаемая, стандартная колба, имеющая распространенный цоколь Е27. Характеризуется универсальностью и широкой сферой применения в закрытых и открытых настенных и потолочных светильниках.
Шаровидная (Р45)
Небольшие, демонстрируют угол рассеивания в 120 и более градусов, применяются в интерьерных бра и настольных лампах с плафонами или без них. Типовой цоколь Е14 или Е27.
Свеча (С37)
Наиболее часто встречается в интерьерных осветительных приборах, люстрах с абажуром или классического стиля.
Имеет вытянутую форму. Встречается декоративная «витая» разновидность свечи и «свеча на ветру», которая используется только в люстрах открытого типа без плафона. Часто встречаемый цоколь Е14, Е27.
Рефлекторная (R39, R50, R63, R80)
Оснащены зеркальным отражателем, за счет которого лампы обеспечивают строго направленный световой пучок. Используются главным образом в интерьерном освещении (точечные светильники, споты, даунлайты).
Гриб (K)
Применяется в настольных лампах и светильниках. Редкая разновидность.
Трубчатая (Т)
Имеют внушительные габариты, востребованы в промышленных светильниках. В числе самых популярных источников света с такими колбами – металлогалогенные и натриевые лампы.
Капсульная (G)
Характерная форма для галогенных и светодиодных ламп, применяемых в точечном и интерьерном освещении, в мебельных светильниках и в подсветках.
Нормы освещенности
Некоторые потребители не придают особо значения выбору лампочек.
И не зная, какие лампочки лучше светят, приобретают наугад товар. Однако нарушение норм освещенности чревато не только головной болью и излишним напряжением глаз, но и падением остроты зрения в целом и даже повышением уровня стресса. Единицей измерения освещенности помещения выступает Люкс. 1 люкс – это уровень, при котором на площадь в 1 метр попадает поток света, равный 1 Люмену. Оптимальное количество света, попадающего в помещение, установлено регламентом и прописано в строительных нормах и правилах. Оно варьируется в зависимости от функционального назначения и типа работ, которые выполняются в нем.
Цветопередача и световой поток
Индекс цветопередачи лампочек решает то, в какой степени цвета выглядят такими, какие они есть на самом деле. Проще говоря, если вы решите купить лампочку с низким индексом цветопередачи, то окружающие предметы будут выглядеть тускло и неестественно. Если же вдруг показатель превышает норму, то вам посчастливится увидеть избыточно яркую и не натурально насыщенную картинку.
Цветовая температура измеряется в Кельвинах. Параметр позволяет подобрать лампу холодного или теплого света для максимально реалистичной передачи оттенков в обстановке.

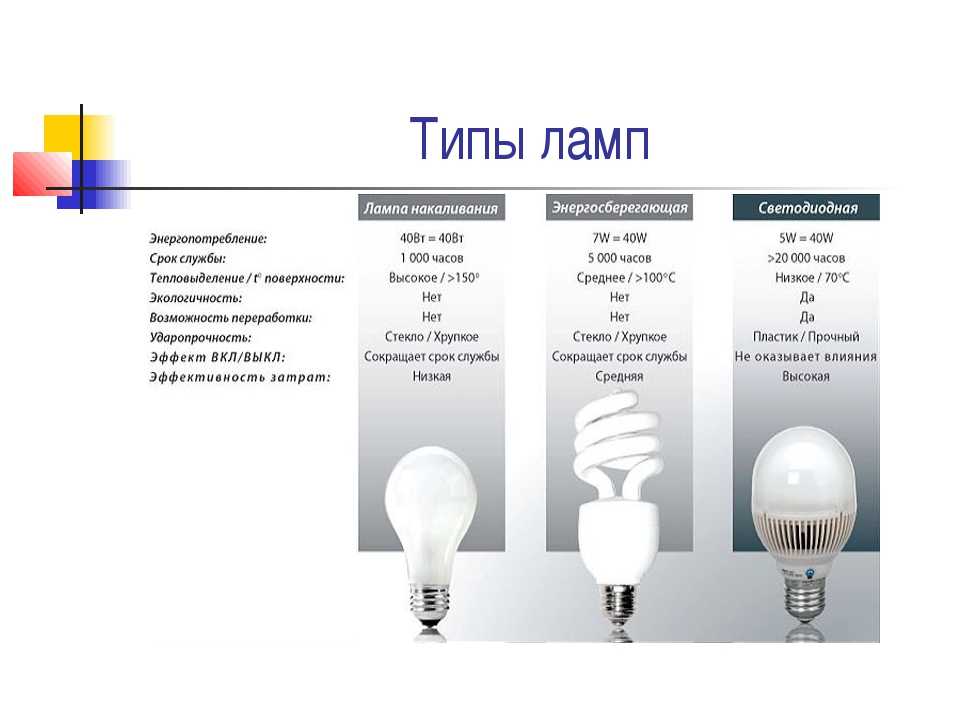

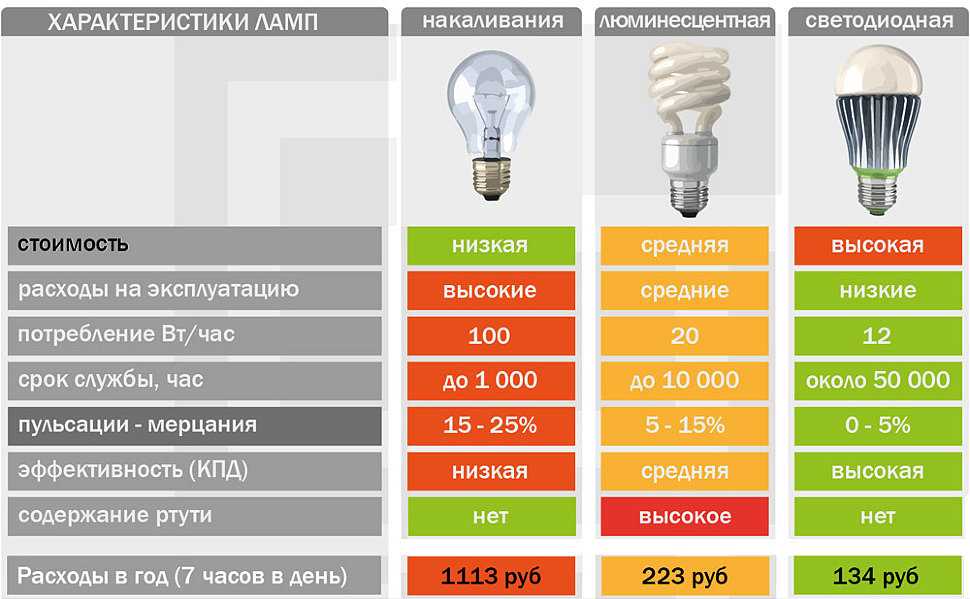

Виды лампочек
В зависимости от конструкции и светящегося элемента внутри, выделяют следующие виды лампочек:
Лампы накаливания и галогенная лампочка
Представляет собой стеклянную колбу с вольфрамовой нитью, которая при проходе электричества раскаляется и выделяет свет. Широко применяется в быту и в декоративном освещении без особых требований. Характеризуется наиболее высоким уровнем потребления электроэнергии при средней длительности ресурса службы. Главный плюс таких лампочек накаливания – низкая цена.
Галогенные лампочки являются усовершенствованной версией лампы накаливания. Генерируют яркий свет при оптимальной цветопередаче. Популярны в виду хорошего качества светового потока и высокой номинальной мощности по сравнению с лампами накаливания.
Люминесцентные — энергосберегающие лампочки
Их колба выглядит как труба и покрыта изнутри люминофором.
За счет чего их свечение ярче в 5 раз, чем у лампы накаливания при аналогичной мощности. Из-за напыления с содержанием ртути, такие источники света требуют осторожности при утилизации. В числе их недостатков отмечают эффект мерцания. А главным преимуществом выступает высокая яркость светового потока наравне с дневным при экономичном энергопотреблении.
Светодиодные лампы
В качестве источника в них выступают светодиоды, которые излучают свет при прохождении тока через полупроводниковые кристаллы. Они демонстрируют увеличенную в 4–7 эффективность по сравнению с лампами накаливания. Имеют срок службы от 15 000 до 50 000 часов. Стоят дорого, но растраты на их приобретение окупаются длительным рабочим ресурсом.
Филаментные лампы
Одни из последних изобретений, которые выглядят как лампы накаливания, но внутри них расположены нитевидные светодиоды. Конструкция предусматривает наличие драйвера, обеспечивающего бесперебойное свечение и цокольное основание из инновационного материала.
Они широко используются в открытых светильниках без плафонов, в особенности в хрустальных люстрах, придают роскоши и блеска интерьеру.
Если вы сомневаетесь, какую лучше выбрать лампочку, вы всегда можете проконсультироваться с опытным менеджером магазина.
Классификация и обозначение ламп накаливания
- Главная
- Статьи
- Лампы
- Классификация и обозначение ламп накаливания
Все лампы накаливания можно разделить на две большие группы, исходя из их назначения: общие и специальные.
Мощность ламп накаливания общего назначения может варьироваться от 15 до 1000 Вт
Область применения ЛН общего назначения (самая крупная группа, производимая в огромных количествах) довольно обширна. Их можно найти в освещении квартир, складских помещений, административных заведений – полный список включает в себя внушающее количество объектов. В зависимости от потребляемой мощности различается особенность устройства колбы. Лампы накаливания низкой мощности (15 и 25 Вт) заполнены вакуумом; внутри более мощных осветительных приборов находится газ.
Мощность ламп накаливания общего назначения может варьироваться от 15 до 1000 Вт. Рассчитаны лампы такого типа на работу с напряжением в 127 и 220 В.
Также лампы накаливания различной мощности изготавливаются и определенные типы резьбовых цоколей: Е14 (предназначен для ламп мощностью до 60 Вт), Е27 (мощность лампы от 15 до 200 Вт) и Е40 (свыше 300 Вт).
Для воплощения дизайнерских замыслов, колба лампы накаливания может быть окрашена в различные цвета
Лампы накаливания специального назначения имеют весьма широкую классификацию.
Существует множество их вариантов, поэтому применяются ЛН специального назначения в таких разнообразных сферах, как автомобильное и железнодорожное освещение, оптические приборы, кинопроекторы, прожекторы и многие другие области. В общей сложности их количество превышает 4000 типономиналов.
При маркировании ламп накаливания используются определенные буквы, указывающие на их особенности:
-
В – вакуумная лампа накаливания со спиральным телом накала.
-
Б – лампа накаливания с аргоновым газом и биспиральным телом накала.
-
БК – лампа с криптоновым газом и биспиральным телом накала.
-
МО – лампа накаливания местного освещения.
После конструкционных особенностей в обозначении лампы накаливания следует через дефис указание ее рабочего напряжения и мощность осветительного элемента.
Также разделить лампы накаливания можно по типам основных форм колбы:
Чтобы создать мягкое и комфортное освещение могут использоваться специальные колбы, изготовленные из молочного стекла
-
Грушеобразные.
-
Свечеобразные. Лампы накаливания с таким типом колб встречаются в напольных и настенных декоративных осветительных приборах.
-
Каплевидные. Данная форма колбы обладает компактным размером, поэтому позволяет применять лампы накаливания в декоративной подсветке и освещении труднодоступных мест.
-
Шаровидные. Область применения – декоративные светильники, составляющие дизайнерские композиции.
-
Трубчатые. Лампы накаливания с колбой трубчатой формы используются в подсветке зеркал, оборудования и витрин.
Для воплощения дизайнерских замыслов, колба лампы накаливания может быть окрашена в различные цвета.
Чтобы создать мягкое и комфортное освещение могут использоваться специальные колбы, изготовленные из молочного стекла.
Таким образом, в ходе своей эволюции лампы накаливания приобрели огромное множество модификаций и разновидностей. Найти лампы накаливания можно практически в любой области освещения. Данные осветительные элементы могут обладать самыми разными характеристиками, а их форма варьироваться от всем привычной грушевидной до самых затейливых вариантов.
Сделаем расчет за 15 минут
Заполните заявку. Наши инженеры с профильным образованием сделают расчет по вашему техническому заданию в соответсвии со всеми нормами.
Руководство по размерам, формам и кодам лампочек.
Хотите добавить изюминку в дизайн освещения вашего дома? Навигация по бесконечным вариантам может показаться сложной, а также пытаться скоординировать стиль и функциональность.
Тем не менее, у нас есть информативное руководство по размеру лампочки, которое поможет вам сделать правильный выбор.
Для начала давайте научимся определять разные лампочки. Каждый тип имеет уникальные характеристики, представленные буквой или серией букв и цифрой, называемой кодом лампочки. Эти коды указаны на упаковке и помогут вам определить, подходит ли тип лампы для вашего светильника.
Буквы в коде лампы указывают на ее форму и особенности, такие как тип рефлектора. Цифры в коде лампы указывают размер основания, измеренный в миллиметрах или восьмых дюймах, в зависимости от лампы. Возьмем, к примеру, A19: буква «A» означает, что лампочка имеет стандартную бытовую форму, а «19» означает, что размер цоколя составляет 19/8 дюймов.
Наиболее распространенные формы лампочек, которые вы увидите, включают:
- A для стандартных бытовых/произвольных
- C для свечи
- R для рефлектора
- MR для лампы с многогранным рефлектором или кварцевой рефлекторной лампой
- PAR для параболического алюминизированного отражателя
- G для глобуса
- T для трубы
Цоколь для лампочек также бывает разных размеров.
Они идентифицируются по коду цоколя лампочки, где буква обозначает форму цоколя, а число обозначает размер. Если вы не уверены в совместимости цоколя вашей лампы, обратитесь к продавцу за советом по поиску наилучшего варианта.
Наиболее распространенные размеры цоколей ламп включают:
- Стандартный средний размер, винт в цоколе обычного размера: E26 или E27
- Канделябр, винт меньшего размера в основании: E12
- Промежуточный: E17
- Bi-pin, штыревая база с двумя точками контакта: G4 или GU24
- Основание Twist-And-Lock: GU10
Чтобы получить полезный инструмент для быстрого выбора, ознакомьтесь с нашей таблицей размеров лампочек! Теперь давайте рассмотрим коды формы лампочки, которые вы, скорее всего, увидите.
Лампы типа A: A15, A19, A21, A25
Лампы группы A широко используются в бытовом освещении. Они хорошо работают в различных бытовых приборах, освещении прихожей, потолочных вентиляторах и многом другом.
Обычно они совместимы со средними винтовыми основаниями (E26 и E27) или основанием канделябра (E12). Скорее всего, вы увидите A19, который является стандартным размером лампочки. Однако A19 чаще заменяют CFL Twist или Spirals из-за их повышенной энергоэффективности.
КЛЛ обычно имеют спиралевидную форму и потребляют минимальное количество энергии для более мягкого свечения. Они, как правило, более экономичны, чем люминесцентные лампы, но содержат ртуть и могут занять некоторое время, чтобы прогреться до полной яркости.
Лампы типа B и C: B10, C7, C9, C15, CA10
Лампы групп B и C напоминают по форме пламя свечи и могут называться лампочками-свечами. Они часто встречаются в люстрах, настенных бра, акцентных или подвесных светильниках и других декоративных приспособлениях. Как и у ламп в группе А, их наиболее распространенными типами цоколей являются средние винтовые цоколи E26 и E27, цоколь канделябра E12, а также цоколь E17.
Лампы типа BR: BR20/R20, BR30, BR40
Лампы групп R и BR включают отражатели и выпуклые отражатели соответственно.
Хотя они не так распространены, как A19, вы все равно можете увидеть эти лампы дома в качестве уличных прожекторов или встроенного освещения. Наиболее распространены лампы BR30 и R20, и они обычно соединяются с цоколями E26 или E27.
Лампы типа PAR: PAR16, PAR20, PAR30, PAR36, PAR38
Групповые лампы PAR обычно используются для наружного освещения, например лампы BR. PAR, параболический алюминизированный отражатель, как правило, представляют собой лампы с более высокой мощностью, которые могут дать много света. Основное различие между лампами PAR и BR заключается в их направленности: лампы BR обеспечивают более широкий размыв, в то время как лампы PAR могут давать более сфокусированные лучи. Наиболее распространенные типы оснований включают E26 и E27, а также основание с резьбовым штифтом G53.
Лампы типа MR: MR11, MR16
В группе MR лампы излучают концентрированный пучок направленно сфокусированного света и могут быть разных цветов.
Из-за этого многогранные отражатели широко используются в трековых светильниках, встраиваемых светильниках, столах и витринах. Обычно они используют системы проводки низкого напряжения, что делает их отличным выбором для ландшафтного дизайна, например, освещения дорожек и подъездных путей, освещения беседок и освещения асфальтоукладчика. Из этой группы вы, скорее всего, увидите MR16 в помещении из-за их элегантного стиля и возможностей прожектора. Наиболее распространенными типами цоколей для ламп MR в низковольтных системах переменного/постоянного тока являются двухштырьковые GX5.3 или двухштырьковые GZ4, а также двухштырьковые GU10 для 120-вольтовых систем.
Лампы типа LFL и T: T: T7, T8, T10, T12, T14; LFL: T5, T8, T12
Групповые лампы T и LFL, относящиеся к трубчатым и линейным люминесцентным лампам соответственно, включают специальные и винтажные лампы. Вы также, вероятно, увидите T8 или T12 в прачечной, на кухне или в гараже. Обычно они имеют магнитные или электронные балласты, которые помогают ограничить величину тока в электрической цепи.
Как правило, они флуоресцентные и потребляют очень мало энергии, обеспечивая оптимальную яркость с четким белым свечением, продолжающимся до 20 000 часов. Тем не менее, гибридные замены светодиодных ламп в последнее время стали более популярными из-за их повышенной эффективности. Лампы T-группы чаще всего соединяются со средними винтовыми основаниями E26 и E27, цоколями для канделябров E12, цоколями E17, байонетными цоколями BA15D или двухштырьковыми цоколями G13.
Лампы типа G: G11, G14, G16/G50, G60, G25, G80, G30
Наконец, лампы группы G или шаровые лампы обычно используются в эстетических целях. Вы можете узнать G30 как светильник для туалетных столиков. Они обычно встречаются в винтажных стилях, которые идентифицируются по антикварной нити в центре и могут добавить изюминку любому светильнику. Драматические или винтажные лампочки-глобусы идеально подходят для индивидуального дизайна освещения в кабинете или столовой. Светильники группы G чаще всего соединяются со средними винтовыми основаниями E26 и E27 и основаниями канделябров E12.
Поздравляем! Мы рады сообщить, что вы готовы сделать лучший выбор освещения для вашего дома. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к продавцу за дополнительной информацией. Или свяжитесь с нашей службой поддержки для получения более полезных советов по освещению и вдохновения.
8+ Формы лампочек и их кодовое значение
Буквы и цифры обозначают форму и размер
К
Билл Льюис
Билл Льюис
Билл Льюис — профессиональный электрик с более чем 25-летним опытом.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 29.06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp.
, является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Буквы и цифры на упаковках лампочек сокращенно обозначают форму и размер каждой лампочки. Другими словами, они точно описывают форму или тип луковицы, а также ее диаметр.
Имеет значение, какой формы лампочка. Форма лампочки важна, потому что она влияет на то, как падает свет. Некоторые формы ламп обеспечивают более сфокусированный свет, в то время как другие излучают рассеянное свечение во всех направлениях. Кроме того, форма лампочки может повлиять на конструктивную ценность светильника.
Например, свечи в форме пламени могут хорошо смотреться в люстре.
Вот что вам нужно знать о кодах формы лампочки.
| Код | Форма |
| А | Капля/колба |
| Б | Пуля |
| БР | Выпуклый отражатель |
| БТ | Выпуклая трубка/дымоход/тупой конец/загнутый конец |
| С | Свеча |
| CIR | Круговой/кольцевой |
| Г | Шаровидный |
| С | Знак |
| Т | Трубка/трубка |
| Р | Рефлектор |
| ПАР | Параболический |
| МР | Зеркальный отражатель |
01 08
А
skaman306 / Getty ImagesA обозначает каплевидную или цветочную форму стандартной лампочки.
Отсюда и пошло название лампочки. Однако со временем это название стало широко использоваться для описания любой формы луковицы.Большинство стандартных ламп накаливания с винтовым цоколем, таких как 60-ваттная лампа накаливания GE, относятся к типу А. Лампы A-19 и A-21, которые в большинстве своем имеют мощность 60 Вт и 75 Вт соответственно, являются двумя распространенными примерами лампочек A.
02 08
В
Дмитрий Гужанин / Getty Images
B может обозначать одну из трех различных форм. Когда он используется сам по себе, он обозначает пулю. Лампа-пуля представляет собой цилиндр с меньшим закругленным концом и сужающимся основанием.
BR обозначает лампу с выпуклым рефлектором. Лампы BR обычно имеют две области рефлектора в форме воронки, расположенные одна за другой, чтобы помочь сформировать и сфокусировать свет. Они узкие внизу, а затем расширяются к более широкому верху.
Код BT может указывать на выпуклую трубку или лампочку дымохода – по сути, просто широкие трубки, иногда с еще более широкой серединой.
Это также может означать лампочку с тупым концом — те, которые имеют форму пламени с закругленным концом. Кроме того, лампочки BT могут обозначать изогнутый наконечник, что является полной противоположностью тупому наконечнику. Чтобы свести к минимуму путаницу, многие компании просто указывают на упаковке слова «тупой наконечник» или «изогнутый наконечник», не полагаясь на код.03 08
С
Рубен Перес / EyeEm / Getty ImagesA C означает свечу. Это пламевидные луковицы с заостренными, загнутыми кончиками. Некоторые компании начали использовать CA для обозначения своих ламп накаливания. Это могло начаться как попытка отличить лампочки в форме пламени свечи от кольцевых ламп.
CIR говорит вам, что это круглая или кольцевая лампа. Другими словами, это люминесцентная трубка, заключенная в круг.
04 08
G
арсеник / Getty ImagesG — это код шарообразной лампочки.
Эти лампочки часто монтируют на открытом воздухе, чтобы их было видно. Одним из популярных мест для шаровидных лампочек является многогнездовой светильник над косметическим зеркалом.05 08
S
Артленд / Getty ImagesЛампа S предназначена для использования в вывесках или приборах. Они не используются в бытовом освещении.
06 08
Т
Андреас Шлегель / Getty ImagesA T означает трубчатый или трубчатый. Это форма и обозначение стандартной прямой люминесцентной лампы.
Люминесцентные лампы Т-12 и Т-8 – два довольно распространенных примера ламп такой формы. Еще одна трубчатая лампа накаливания Т-10, которая обычно используется в галерейных светильниках, которые крепятся к раме картины.
07 08
Р
tab1962 / Getty ImagesЛампа R представляет собой рефлекторную лампу. Если в вашем доме есть встраиваемые светильники или трековые светильники, вероятно, у вас установлены некоторые из этих ламп.
Отсюда и пошло название лампочки. Однако со временем это название стало широко использоваться для описания любой формы луковицы.
Это также может означать лампочку с тупым концом — те, которые имеют форму пламени с закругленным концом. Кроме того, лампочки BT могут обозначать изогнутый наконечник, что является полной противоположностью тупому наконечнику. Чтобы свести к минимуму путаницу, многие компании просто указывают на упаковке слова «тупой наконечник» или «изогнутый наконечник», не полагаясь на код.
Эти лампочки часто монтируют на открытом воздухе, чтобы их было видно. Одним из популярных мест для шаровидных лампочек является многогнездовой светильник над косметическим зеркалом.
