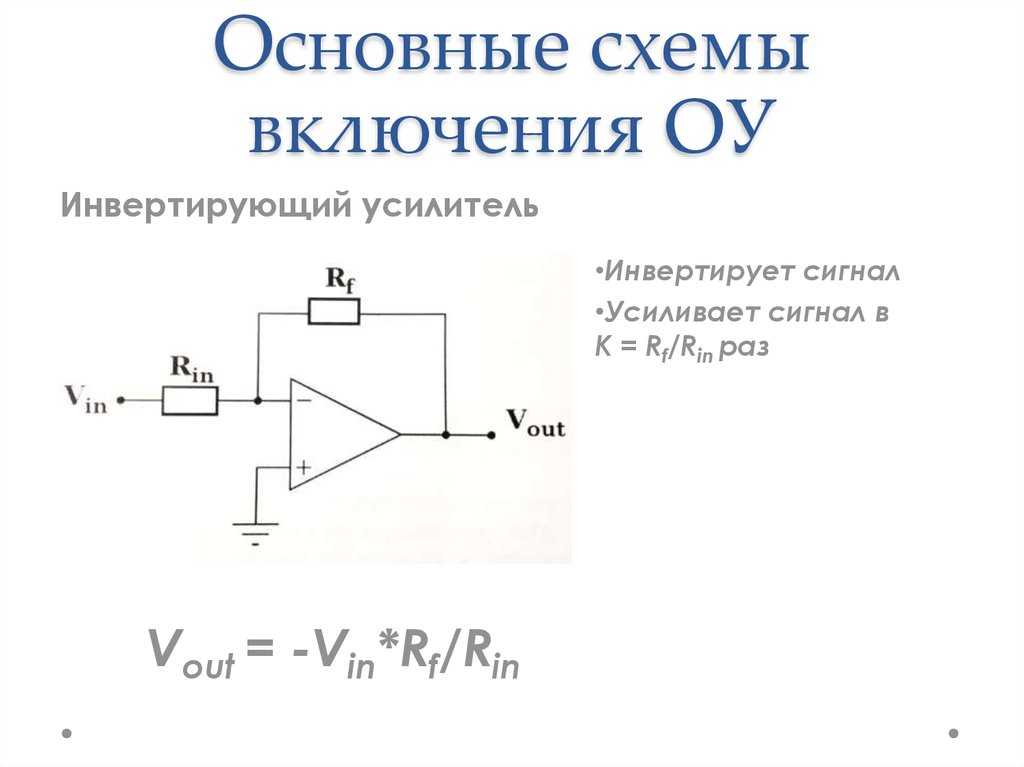

В схеме инвертирующего усилителя рис. 1.5 резисторы R1 и R2 образуют делитель, через который протекает одинаковый ток

Исходя из этого к инвертирующему входу ОУ приложено напряжение:

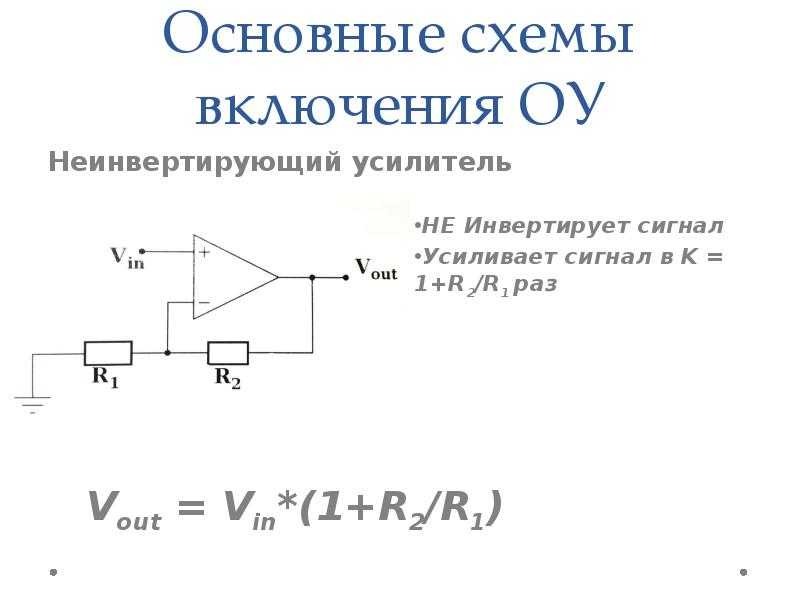

Рисунок 1.1 – Неинвертирующий усилитель

Однако, как уже отмечалось, за счет отрицательной обратной связи потенциалы инвертирующего и неинвертирующего входов будут примерно равными, т.е.

Отсюда коэффициент усиления неинвертирующего усилителя:

В отличие от инвертирующего усилителя входное сопротивление неинвертирующего усилителя определяется входным дифференциальным сопротивлением ОУ и можно считать, что

(Например, у усилителей с МОП транзисторами на входе Ом. Выходное сопротивление составляет несколько десятков-сотен Ом.

Сумма сопротивлений (R1 +R2) должна быть такой, чтобы общий максимальный ток нагрузки ОУ с учетом этого сопротивления не превышал допустимого значения.

Рисунок 1.2 – Повторитель напряжения

На рис. 1.2 приведена схема неинвертирующего усилителя со 100% отрицательной обратной связью. При подаче напряжения на вход, за счет обратной связи выходное напряжение будет изменяться до тех пор, пока потенциалы инвертирующего и неинвертирующего входов не сравняются (считаем ), т.е выходное напряжение окажется приблизительно равным входному. Таким образом коэффициент усиления схемы рис. 6.7

В силу этого схема рис. 1.2 называется повторителем, так как сигнал на выходе имеет ту же амплитуду и фазу , что и входной. Повторитель часто используется в качестве буферного каскада.

При необходимости усиливать переменный сигнал можно использовать схему рис. 1.3. Для входного тока (очень небольшого) в схеме предусмотрено заземление неинвертирующего входа через резистор R. RC-цепь образует фильтр высоких частот, поэтому постоянная времени должна выбираться исходя из требуемой нижней граничной частоты пропускания усилителя.

Рисунок 1.3 – Усилитель переменного напряжения
