Что такое блок питания для компьютера. Как выбрать лучший БП

Содержание:

Блок питания компьютера (БП) – это электронное устройство, формирующее напряжение, необходимое определенному компоненту ПК, из напряжения электрической сети. На территории России блок питания преобразует переменный ток от электросети 220В и частотой 50Гц в несколько низких значений постоянного тока: 3,3В; 5В; 12В и т.д.

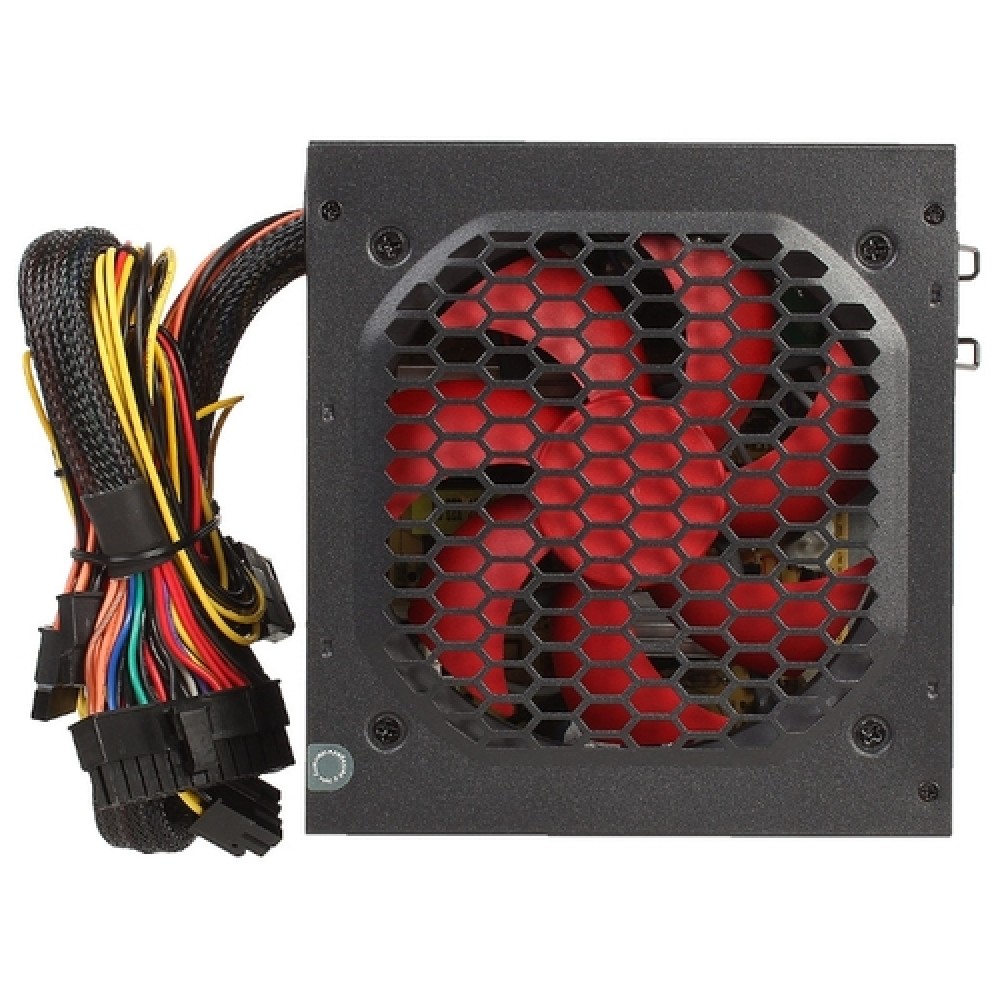

Блок питания для компьютера

Основной параметр блока питания – мощность, которая исчисляется в ваттах (Вт). Чем мощнее компьютер, тем мощнее блок питания требуется. Обычно это 300-500 Вт в бюджетных и офисных компьютерах и 600 Вт и более в мощных станциях и игровых ПК. Все более требовательны к мощности БП видеокарты топ-класса, которым нужна мощность более киловатта.

Блок питания это своеобразный энергетический центр любого компьютера. Именно он снабжает электричеством все компоненты компьютера, и позволяет ПК работать. Из электросети кабель идет в блок питания, а уже он распределят требуемое напряжение по всему остальному компьютеру.

Из БП выходят кабели к материнской плате, видеокарте, жесткому диску, приводу, кулерам и вентиляторам, к другим устройствам. Качественные и дорогие блоки устойчивы к перепадам напряжения в электрической сети. Это позволяет предотвратить выход из строя, как самого блока питания, так и всех комплектующих компьютера.

Что же необходимо для стабильной бесперебойной работы компьютера?

Мощный процессор, современная видеокарта, хорошая материнская плата. Но почти все забывают добавить в этот список надежный блок питания, который, в качестве центра электропитания всех остальных комплектующих компьютера. Он обязан справляться с поставленными задачами на 100%. В противном случае о стабильной и безотказной работе компьютера, не может быть и речи.

Чем опасна нехватка мощности в ПК?

Если для всех элементов компьютера не достаточно мощности установленного блока питания, то это обернуться, как небольшими неполадками, так полной невозможностью включить ПК.

Вот основные опасности слабого БП:
  • Есть вероятность выхода из строя или частичного повреждения жесткого диска. Это связано с тем, что в жестком диске из-за нехватки мощности считывающие головки не смогут нормально функционировать и скользить по поверхности диска и начнут царапать её. При этом могут быть слышны характерные звуки.
  • Возможны проблемы с видеокартой (вплоть до пропадания изображения на мониторе). Особенно это проявляется современных компьютерных играх.
  • Съемные жесткие диски и флеш накопители, подключаемые к USB-портам, а также другие устройства без дополнительного питания, могут не определятся операционной системой или отключаться в процессе работы.
  • В моменты наибольшего энергопотребления компьютер может выключаться или перезагружаться.

Как избавиться от этого? Очень просто – установить более мощный и надежный блок питания.

Внимание!!!

 Указанные выше проблемы могут проявляться не только из-за некачественного БП, а быть следствием неисправности других комплектующих ПК. Для определения точной причины лучше обратиться в наш ремонт компьютеров на дому в городе Москва.

Чем качественный и надежный блок питания отличается от дешевого?

1. Хороший, качественный и дорогой обеспечивает защиту от непредвиденных скачков напряжения в электросети. В случае, если выйдет из строя сам, он должен “ценой собственной жизни” защитить остальные устройства компьютера.

2. Блок питания должен обеспечить пользователя ПК современной и удобной во всех отношениях системой кабелей. Удобно, когда есть возможность отсоединить от блока каждый кабель питания, освободив тем самым большое количество пространства внутри корпуса для вентиляции и охлаждения системного блока.

3. БП должен иметь хорошую систему охлаждения, должен быть защищён от перегрева и не издавать сильный шум от своего вентилятора.

Модульные кабели и разъёмы

Одна из тенденций развития современных БП – это увеличение удобства в использовании кабелей. Основная цель – это убрать из корпуса компьютера тот узёл проводов и кабелей, который сейчас можно увидеть почти в любом персональном компьютере.

В наиболее дешёвых блоках питания все кабели неразрывно подключены. Это приводит к тому, что все неиспользуемые для питания устройств кабели, в любом случаем находятся внутри системного блока. Это в свою очередь ухудшает циркуляцию воздуха и делает крайне неудобным процесс ремонта и модернизации ПК.

Гораздо более удобно, когда все лишние и незадействованные кабели можно отключить. Когда они потребуются, могут быть быстро подключены через разъёмы. Это не только значительно улучшает охлаждение внутри корпуса, но и делает внешний вид содержимого системного блока приятным на вид, если корпусе есть окно.

Блок питания рекомендуется выбирать и покупать после того, как точно рассчитано энергопотребление всего ПК. Это можно сделать, сложив энергопотребление всех компонентов. После этого надо добавить ещё примерно 30% в качестве запаса прочности. Если в будущем планируется установка ещё каких-либо компонентов, то надо ещё увеличить запас.

Сомневаетесь в том, какая мощность блока питания необходима? Не знаете кому из производителей доверять? Позвоните в центр компьютерной помощи Compolife. ru и наши специалисты обязательно помогут вам сделать правильный выбор. Кроме этого, у нас вы можете заказать установку нового блока питания в системный блок.

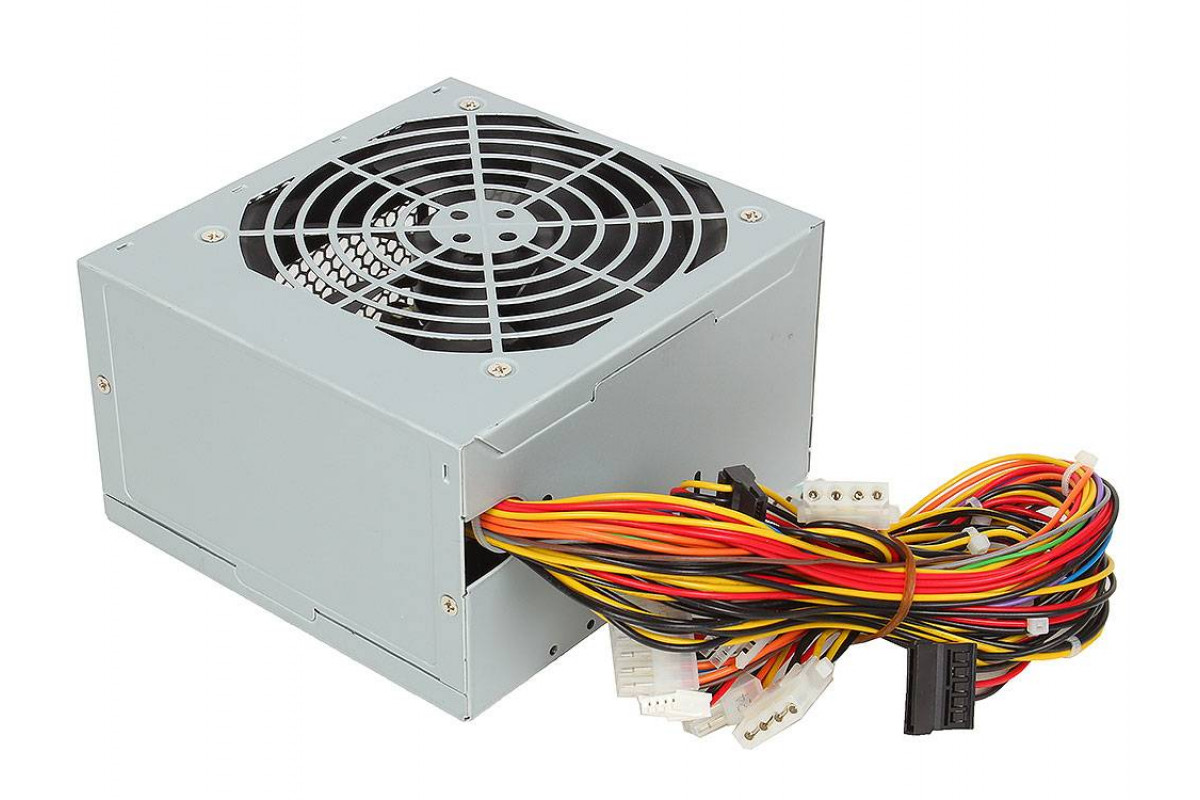

Блок питания ПК

Блок питания в компьютере, в том числе и в домашнем компьютере., является наверное самым основным компонентом из составляющих узлов ПК. От него напрямую зависит правильность и стабильность работы всего компьютера.


Блок питания это преобразователь электрической энергии поступающей из сети переменного тока в энергию, которая предназначена для питания всей аппаратной части компьютера. Стандартное сетевое напряжение это 220В 50Гц. Выходы постоянного тока в +5В, +12В и +3,3В +3,3В и +5В используются для питания всех электронных компонентов, +12В используются для питания электродвигателей, в CD/DVD приводах, жёстких дисках, и от +12В питаются вентиляторы охлаждающей системы. Разумеется все электродвигатели или любой электронный компонент нуждается в стабильном питании, также имеются оптимальные значения напряжений, это +/- 0. 5В отклонения от нормальных. Основной качественный параметр блока питания — потребляемая из электрической сети пиковая мощность. На сегодняшний день она лежит в диапазоне от 350 до 1000 Вт. Блоки питания компьютера называют импульсными (SMPS — Switching Mode Power Supply). Они дают выходные напряжения в 5, 12, +3,3В.

Блоки питания постоянно совершенствуются, принимаются новые стандарты, и изменяются требования к ним. Вот перечень принимаемых стандартов:

Блоки питания стандарта АТ

АТ был первым стандартом, который использовался в компьютерных блоках питания. Он появился одновременно с первыми IBM-совместимыми компьютерами и применялся вплоть до 1995 года. На выходе этих блоков питания было четыре постоянных напряжения…

Блоки питания стандарта ATX

ATX новый стандарт, где было увеличено число линий напряжения на выходе. стандарту ATнеобходимо было напряжение в +3,3 В, соответственно такая линия и была добавлена, а также линия +5 В SB (Stand-By)…

Блоки питания стандарта ATX 12V (АТХ 2.

03):

Переход на новый стандарт был необходим, так как в 2000 году, появляется новый процессорIntel Pentium 4, который требовал большей мощности блока питания. До него стабилизатор процессора питался от шины +5 Вольт , и если процессор имел мощность 50 Ватт , то сила тока получалась 10 А. При такой нагрузке появились некоторые проблемы с монтажом. Поэтому было принято решение питать стабилизатор процессора от +12V. Соответственно пришлось добавить четырех контактный разъем , который имел два питающих контакта по +12V.

Блоки питания стандарта ATX 12V 2.0 (ATX 2.2):

В этом стандарте были внесены некоторые изменения: убрано напряжение питания-5В, и разъем AUX. Этот разъем предполагал дополнительное питание для материнской платы по шинам +5 и +3.3 В и немного напоминал по внешнему виду AT-разъем. В новом стандарте появились сразу 2-е шины +12 Вольт. Это было сделано для того чтобы «разгрузить» эту шину. По требованиям электро — безопасности не должно быть открытого доступа человека к цепям 12Вх20А. Так же были снижены в 1,5 раза максимально нагрузочные токи по +3,3 и +5 В шинам. Разъем питания материнской платы тоже изменился. До этого он был Molex 39-01-2200(20контактов), а стал использоваться Molex 39-01-2240(24контакта). В новом разъеме были добавлены контакты +12V, +5V,+3,3V и «земля». Но совместимость с предыдущим поколением материнских плат была сохранена Так же в этом стандарте стало обязательным присутствие разъемов для питания новых жестких дисков стандарта Serial ATA. Эти разъемы присутствовали и более ранних блоках питания, но начиная с этого стандарта стали обязательными. В этом стандарте остался и четырех контактный разъем дополнительного питания по шине +12 В. Но теперь он берет напряжение из собственного источника, поэтому процессор получил более стабильное напряжение, которое подается только на него.

Конечно выбрать блок питания для своего ПК, чтобы он был стабильным и качественным, довольно сложно. Поэтому следует руководствоваться описаниями и тестами, которые проводят независимые организации. Ознакомится с рекомендациями по выбору блоков питания можно здесь.

Блоки питания для ПК: принципы работы и основные узлы

Современные блоки питания для ПК являются довольно сложными устройствами. При покупке компьютера мало кто обращает внимание на марку предустановленного в системе БП. Впоследствии некачественное или недостаточное питание может вызвать ошибки в программной среде, стать причиной потери данных на носителях и даже привести к выходу из строя электроники ПК. Понимание хотя бы базовых основ и принципов функционирования блоков питания, а также умение определить качественное изделие позволит избежать различных проблем и поможет обеспечить долговременную и бесперебойную работу любого компьютера.

Структура типичного блока питания

Компьютерный блок питания состоит из нескольких основных узлов. Детальная схема устройства представлена на рисунке. При включении сетевое переменное напряжение подается на входной фильтр [1], в котором сглаживаются и подавляются пульсации и помехи. В дешевых блоках этот фильтр часто упрощен либо вообще отсутствует.

Далее напряжение попадает на инвертор сетевого напряжения [2]. В сети проходит переменный ток, который меняет потенциал 50 раз в секунду, т. е. с частотой 50 Гц. Инвертор же повышает эту частоту до десятков, а иногда и сотен килогерц, за счет чего габариты и масса основного преобразующего трансформатора сильно уменьшаются при сохранении полезной мощности. Для лучшего понимания данного решения представьте себе большое ведро, в котором за раз можно перенести 25 л воды, и маленькое ведерко емкостью 1 л, в котором можно перенести такой же объем за то же время, но воду придется носить в 25 раз быстрее.

Импульсный трансформатор [3] преобразовывает высоковольтное напряжение от инвертора в низковольтное. Благодаря высокой частоте преобразования мощность, которую можно передать через такой небольшой компонент, достигает 600–700 Вт. В дорогих БП встречаются два или даже три трансформатора.

Рядом с основным трансформатором обычно имеются один или два меньших, которые служат для создания дежурного напряжения, присутствующего внутри блока питания и на материнской плате всегда, когда к БП подключена сетевая вилка. Этот узел вместе со специальным контроллером отмечен на рисунке цифрой [4].

Пониженное напряжение поступает на быстрые выпрямительные диодные сборки, установленные на мощном радиаторе [5]. Диоды, конденсаторы и дроссели сглаживают и выпрямляют высокочастотные пульсации, позволяя получить на выходе почти постоянное напряжение, которое идет далее на разъемы питания материнской платы и периферийных устройств.

Типичная информационная наклейка БП. Основная задача – информирование пользователя о максимально допустимых токах по линиям питания, максимальных долговременной и кратковременной мощностях, итоговой комбинированной мощности, которую способен отдать БПКонструкция модульных разъемов блоков питания может быть самой разной. Их применение допускает отключение силовых кабелей, не востребованных в отдельно взятом системном блоке

В недорогих блоках применяется так называемая групповая стабилизация напряжений. Основной силовой дроссель [6] сглаживает только разницу между напряжениями +12 и +5 В. Подобным образом достигается экономия на количестве элементов в БП, но делается это за счет снижения качества стабилизации отдельных напряжений. Если возникает большая нагрузка на каком-то из каналов, напряжение на нем снижается. Схема коррекции в блоке питания, в свою очередь, повышает напряжение, стараясь компенсировать недостачу, но одновременно возрастает напряжение и на втором канале, который оказался малонагруженным. Налицо своеобразный эффект качелей. Отметим, что дорогие БП имеют выпрямительные цепи и силовые дроссели, полностью независимые для каждой из основных линий.

Кроме силовых узлов в блоке есть дополнительные – сигнальные. Это и контроллер регулировки оборотов вентиляторов, часто монтируемый на небольших дочерних платах [7], и схема контроля за напряжением и потребляемым током, выполненная на интегральной микросхеме [9]. Она же управляет работой системы защиты от коротких замыканий, перегрузки по мощности, перенапряжения или, наоборот, слишком низкого напряжения.

Кожух блока питания с установленным 120-миллиметровым вентилятором. Часто для формирования необходимого воздушного потока используются специальные вставки-направляющие

Зачастую мощные БП оснащены активным корректором коэффициента мощности. Старые модели таких блоков имели проблемы совместимости с недорогими источниками бесперебойного питания. В момент перехода подобного устройства на батареи напряжение на выходе снижалось, и корректор коэффициента мощности в БП интеллектуально переключался в режим питания от сети 110 В. Контроллер бесперебойного источника считал это перегрузкой по току и послушно выключался. Так вели себя многие модели недорогих ИБП мощностью до 1000 Вт. Современные блоки питания практически полностью лишены данной «особенности».

Многие БП предоставляют возможность отключать неиспользуемые разъемы, для этого на внутренней торцевой стенке монтируется плата с силовыми разъемами [8]. При правильном подходе к проектированию такой узел не влияет на электрические характеристики блока питания. Но бывает и наоборот, некачественные разъемы могут ухудшать контакт либо неверное подключение приводит к выходу комплектующих из строя.

Для подключения комплектующих к БП используется несколько стандартных типов штекеров: самый крупный из них – двухрядный – служит для питания материнской платы. Ранее устанавливались двадцатиконтактные разъемы, но современные системы имеют большую нагрузочную способность, и в результате штекер нового образца получил 24 проводника, причем часто добавочные 4 контакта отсоединяются от основного набора. Кроме силовых каналов нагрузки, на материнскую плату передаются сигналы управления (PS_ON#, PWR_OK), а также дополнительные линии (+5Vsb, -12V). Включение проводится только при наличии на проводе PS_ON# нулевого напряжения. Поэтому, чтобы запустить блок без материнской платы, нужно замкнуть контакт 16 (зеленый провод) на любой из черных проводов («земля»). Исправный БП должен заработать, и все напряжения сразу же установятся в соответствии с характеристиками стандарта ATX. Сигнал PWR_OK служит для сообщения материнской плате о нормальном функционировании схем стабилизации БП. Напряжение +5Vsb используется для питания USB-устройств и чипсета в дежурном режиме (Standby) работы ПК, а -12 – для последовательных портов RS-232 на плате.

На данном рисунке показана распиновка контактов блоков питания, традиционно используемых в современных ПК

Стабилизатор процессора на материнской плате подключается отдельно и использует четырех- либо восьмиконтактный кабель, подающий напряжение +12 В. Питание мощных видеокарт с интерфейсом PCI-Express осуществляется по одному 6-контактному либо по двум разъемам для старших моделей. Существует также 8-контактная модификация данного штекера. Жесткие диски и накопители с интерфейсом SATA используют собственный тип контактов с напряжениями +5, +12 и +3,3 В. Для старых устройств подобного рода и дополнительной периферии имеется 4-контактный разъем питания с напряжениями +5 и +12 В (так называемый molex).

Основное потребление мощности всех современных систем, начиная с Socket 775, 754, 939 и более новых, приходится на линию +12 В. Процессоры могут нагружать данный канал токами до 10–15 А, а видеокарты до 20–25 А (особенно при разгоне). В итоге мощные игровые конфигурации с четырехъядерными CPU и несколькими графическими адаптерами запросто «съедают» 500–700 Вт. Материнские платы со всеми распаянными на РСВ контроллерами потребляют сравнительно мало (до 50 Вт), оперативная память довольствуется мощностью до 15–25 Вт для одной планки. А вот винчестеры, хоть они и неэнергоемкие (до 15 Вт), но требуют качественного питания. Чувствительные схемы управления головками и шпинделем легко выходят из строя при превышении напряжения +12 В либо при сильных пульсациях.

Качественное тестирование современных блоков питания можно провести лишь на специализированных стендах. На фото показана электронная начинка одного из них. Для теплового рассеивания больших мощностей применяется массивный радиатор, обдуваемый скоростными вентиляторами

На наклейках блоков питания часто указывают наличие нескольких линий +12 В, обозначаемых как +12V1, +12V2, +12V3 и т. д. На самом деле в электрической и схемотехнической структуре блока они в абсолютном большинстве БП представляют собой один канал, разделенный на несколько виртуальных, с различным ограничением по току. Данный подход применен в угоду стандарту безопасности EN-60950, который запрещает подводить мощность свыше 240 ВА на контакты, доступные пользователю, поскольку при возникновении замыкания возможны возгорания и прочие неприятности. Простая математика: 240 ВА/12 В = 20 А. Поэтому современные блоки обычно имеют несколько виртуальных каналов с ограничением по току каждого в районе 18–20 А, однако общая нагрузочная способность линии +12 В не обязательно равна сумме мощностей +12V1, +12V2, +12V3 и определяется возможностями используемого в конструкции преобразователя. Все заявления производителей в рекламных буклетах, расписывающие огромные преимущества от множества каналов +12 В, – не более чем умелая маркетинговая уловка для непосвященных.

Многие новые блоки питания выполнены по эффективным схемам, поэтому выдают большую мощность при использовании маленьких радиаторов охлаждения. Примером может служить распространенная платформа FSP Epsilon (FSPxxx-80GLY/GLN), на базе которой построены БП нескольких производителей (OCZ GameXStream, FSP Optima/Everest/Epsilon).

Современные мощные видеокарты потребляют большое количество энергии, поэтому давно подключаются отдельными кабелями к БП независимо от материнской платы. Новейшие модели оснащаются шести- и восьмиконтактными штекерами. Часто последний имеет отстегивающуюся часть, для удобства подсоединения к меньшим разъемам питания видеокарт.

Надеемся, что после рассмотрения основных узлов блоков питания читателям уже понятно: за последние годы конструкция БП стала значительно сложнее, она подверглась модернизации и сейчас для полноценного всестороннего тестирования требует квалифицированного подхода и наличия специального оборудования. Невзирая на общее повышение качества доступных рядовому пользователю блоков, существуют и откровенно неудачные модели. Поэтому при выборе конкретного экземпляра БП для вашего компьютера нужно ориентироваться на подробные обзоры данных устройств и внимательно изучать каждую модель перед покупкой. Ведь от блока питания зависит сохранность информации, стабильность и долговечность работы компонентов ПК в целом.

Краткий словарь терминов

Суммарная мощность – долговременная мощность потребления нагрузкой, допустимая для блока питания без его перегрева и повреждений. Измеряется в ваттах (Вт, W).

Конденсатор, электролит – устройство для накопления энергии электрического поля. В БП используется для сглаживания пульсаций и подавления помех в схеме питания.

Дроссель – свернутый в спираль проводник, обладающий значительной индуктивностью при малой собственной емкости и небольшом активном сопротивлении. Данный элемент способен запасать магнитную энергию при протекании электрического тока и отдавать ее в цепь в моменты больших токовых перепадов.

Полупроводниковый диод – электронный прибор, обладающий разной проводимостью в зависимости от направления протекания тока. Применяется для формирования напряжения одной полярности из переменного. Быстрые типы диодов (диоды Шоттки) часто используются для защиты от перенапряжения.

Трансформатор – элемент из двух или более дросселей, намотанных на единое основание, служащий для преобразования системы переменного тока одного напряжения в систему тока другого напряжения без существенных потерь мощности.

ATX – международный стандарт, описывающий различные требования к электрическим, массогабаритным и другим характеристикам корпусов и блоков питания.

Пульсации – импульсы и короткие всплески напряжения на линии питания. Возникают из-за работы преобразователей напряжения.

Коэффициент мощности, КМ (PF) – соотношение активной потребляемой мощности от электросети и реактивной. Последняя присутствует всегда, когда ток нагрузки по фазе не совпадает с напряжением сети либо если нагрузка является нелинейной.

Активная схема коррекции КМ (APFC) – импульсный преобразователь, у которого мгновенный потребляемый ток прямо пропорционален мгновенному напряжению в сети, то есть имеет только линейный характер потребления. Этот узел изолирует нелинейный преобразователь самого БП от электросети.

Пассивная схема коррекции КМ (PPFC) – пассивный дроссель большой мощности, который благодаря индуктивности сглаживает импульсы тока, потребляемые блоком. На практике эффективность подобного решения довольно низкая.

Блок питания – Системный блок

Компьютерный блок питания (или, сокращенно, блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

Основной принцип работы блока питания

Основной принцип работы импульсных блоков питания заключается в выпрямлении сетевого напряжения с последующим преобразованием его в переменное высокочастотное напряжение прямоугольной формы, которое понижается трансформатором до нужных значений, выпрямляется и фильтруется. Таким образом, основную часть схемы любого компьютерного блока питания, можно разделить на несколько узлов, которые производят определённые электрические преобразования.

Основные узлы блока питания

  • Сетевой выпрямитель. Выпрямляет переменное напряжение электросети (110/230 вольт).

  • Высокочастотный преобразователь (Инвертор). Преобразует постоянное напряжение, полученное от выпрямителя в высокочастотное напряжение прямоугольной формы. К высокочастотному преобразователю отнесём и силовой понижающий импульсный трансформатор. Он понижает высокочастотное переменное напряжение от преобразователя до напряжений, требуемых для питания электронных узлов компьютера.

  • Узел управления. Является “мозгом” блока питания. Отвечает за генерацию импульсов управления мощным инвертором, а также контролирует правильную работу блока питания (стабилизация выходных напряжений, защита от короткого замыкания на выходе и пр. ).

  • Промежуточный каскад усиления. Служит для усиления сигналов от микросхемы ШИМ-контроллера и подачи их на мощные ключевые транзисторы инвертора (высокочастотного преобразователя).

  • Выходные выпрямители. С помощью выпрямителя происходит выпрямление – преобразование переменного низковольного напряжения в постоянное. Здесь же происходит стабилизация и фильтрация выпрямленного напряжения.

Это основные части блока питания компьютера. Их можно найти в любом импульсном блоке питания, начиная от простейшего зарядника для сотового телефона и заканчивая мощными сварочными инверторами. Отличия заключаются лишь в элементной базе и схемотехнической реализации устройства.

Характеристики блока питания.

Основной характеристикой БП является его мощность. Она должна быть равна суммарной мощности, которую потребляют комплектующие ПК при максимальной вычислительной нагрузке, а при нормальном выборе, т. е при адекватном покупателе, хорошо, если она превышает этот показатель на 100 Вт и более. В противном случае компьютер может выключаться в моменты пиковой нагрузки, перезагружаться или, что гораздо хуже, блок питания сгорит, а если, сгорая, подаст (на материнку, винчестеры, DVD±RW) высокое напряжение, то в «мир иной» он отойдет не один, а обязательно в дружной кампании этих устройств (частая практика).

Одна из таких программ — Power Watts PC, бесплатная, русскоязычная и вполне адекватнаяВы можете самостоятельно сделать ориентировочные расчеты мощности, которая необходима для питания Вашего компьютера. Каждый компонент системы потребляет какое-то количество энергии, сложив значения энергопотребления для всех комплектующих внутри корпуса ПК, и добавив 20% про запас, Вы получите желаемую мощность блока питания. Кроме того, в Интернете можно найти специальные «программы-калькуляторы», для расчетов такого рода.Как уже говорилось и Вы сами поняли, этот калькулятор позволяет  рассчитать мощность блока питания для ПК любой конфигурации. Интерфейс программы прост и понятен, поэтому Вы без труда разберетесь в ней и рассчитаете необходимую мощность.

  • КПД(Коэффициент полезного действия)

Высокая мощность, сама по себе не гарантирует качественной работы. Помимо нее, имеют значение и другие параметры, например – КПД. Этот показатель говорит о том, какая доля потребляемой блоком питания энергии из электрической сети достается комплектующим компьютера. Чем выше КПД, тем меньше греется блок питания (и нет необходимости усиленного охлаждения с помощью шумного вентилятора), т.е. более эффективно преобразует энергию из электрической розетки в заявленные ватты и, конечно, тем меньше расходует энергии впустую, на обогрев.

КПД блока питания оценивается своей системой медалей — стандарт «80 PLUS»

.Этот стандарт подразумевает несколько уровней эффективности: Platinum, Gold, Silver и Bronze, и спецификации каждого из них, имеют собственный набор требований. Разумеется, блоки питания «80 PLUS Platinum» или «80 PLUS Gold» будут более эффективными (КПД 90% и выше), чем их обычные собратья, но они и стоят дороже. Поэтому здесь лучше воспользоваться правилом — выбирайте модель с сертификацией «80 PLUS», а уровень «медали» подбирайте, исходя из вашего бюджета (но не ниже бронзы).Кроме всего прочего, информация по всем модулям стандарта «80 PLUS», доступна на сайте организации 80plus.org. Производители сертифицируют по нему заведомо качественные модели, поскольку блоки питания с дешёвой схемотехникой просто не пройдут по критериям. Именно по этой причине данный сертификат является дополнительной гарантией качества, т.е ищите БП с ним.

Power Factor Correction

Значительно поднять КПД («бэпэшника») позволяет модуль PFC, что по-русски означает «коррекция фактора мощности». Модуль PFC — специальный элемент, предназначенный для коррекции коэффициента мощности и направленный на защиту сети. PFC условно делится на активный (Active) и пассивный (Passive).Рекомендуем покупать блоки питания с PFC (они позволяют добиться высокого уровня КПД — до 95%), причем активным (Active), ибо APFC, дополнительно выравнивает входное напряжение, что в свою очередь позволяет стабильно работать всем устройствам, выводящим аналоговый сигнал из компьютера.Заметим, что модели с APFC немного дороже, чем их «пассивные собратья», но разница в эффективности, позже отразится в Ваших счетах за электроэнергию.

  • Максимальная сила тока на отдельных линиях

Общая мощность блока питания складывается из мощностей, которые он может обеспечить на отдельных линиях питания. Если нагрузка на одну из них превысит допустимый предел, то система потеряет стабильность, даже если суммарная потребляемая мощность будет далека от номинала. Всего (как Вы уже знаете) существуют три линии 12В; 5В и 3.3В; чуть подробнее о них.12-вольт подается, прежде всего, на мощные потребители электроэнергии – видеокарту и центральный процессор. Блок питания должен обеспечивать на этой линии как можно большую мощность. Для питания высокопроизводительных видеокарт используются две 12-вольтовые линии. Линии с напряжением 5В снабжают питанием материнскую плату, жесткие диски и оптические приводы ПК. Линии на 3.3В, идут только на материнскую плату и обеспечивают питанием оперативную память.Также стоит сказать, что нагрузка на линии в современных системах, как правило, неравномерна и здесь стоит учитывать, что «тяжелее» всех приходится 12-вольтовому каналу, особенно в конфигурациях с мощными видеокартами, однако про линии 5В/3.3В также забывать не стоит, их суммарный ток не должен превышать 30% от общего тока блока питания.

При указании габаритов БП производители, как правило, ограничиваются обозначением форм-фактора, который должен отвечать стандарту ATX 2.X. Смотрите это на самом блоке питания (стрелка 1 на изображении) или на прилагающейся к нему документации. Также при покупке советуем сравнивать его габариты с размерами «посадочного места» в корпусе вашего ПК. Обратите внимание, если на корпусе стоит надпись «noise killer» (стрелка 2 на изображении), то вентилятор вращается по возможности медленно, что снижает уровень звука. Скорость же вращения регулируется специальным температурным датчиком.

Старый блок питания (стандарт АТ), который включает и выключает компьютер при помощи обычного сетевого выключателя, далеко не самый лучший вариант. Сейчас его покупку можно оправдать только тем, что у вас дома «древняя» машина, в которую физически нельзя вставить более современный модуль.Лучше выбирать АТХ-устройство, которое работает только после команды материнской платы. Такая технология дает возможность убрать из блока высоковольтный провод и улучшить безопасность. Даже если блок АТХ сгорит, вероятность, что пострадает что-то еще, намного ниже. В свою очередь АТХ стандарт насчитывает несколько разных модификаций. Версия АТХ 2.03, выпускается для мощных компьютеров с большим потреблением энергии.

  • Система Cable-managment.

Это название объединяет способ подключения кабелей к блоку питания. Суть технологии в том, что к модулю подключаются только нужные кабели, идущие в комплекте поставки.

Например, блок обладает множеством кабелей, которые позволяют подключить, скажем, от 3 до 5 жестких дисков, до 2—3 видеокарт и т.п. Но ведь обычно в компьютере установлено максимум три винчестера и одна видеокарта. В этом случае получается, что все эти неиспользуемые кабели просто висят в системном блоке и только мешают охлаждению, т.к. затрудняют циркуляцию воздуха.  Технология модульного подключения кабелей позволяет, по мере необходимости, подключать только нужные в данный момент кабели, а ненужные оставлять «вне». У таких модулей несъемными являются только основные кабели, например, для питания системной платы, процессора и один кабель для дополнительного питания видеокарты.

БП должен не только обеспечивать необходимую мощность, но и правильно подводить напряжение ко всем компонентам, а для этого нужны соответствующие разъемы.Например, разъемов Molex должно быть хотя бы не меньше шести штук (хотя можно расширять спец.разветвителем, но его надо покупать). В компьютере с двумя жесткими дисками и парой оптических приводов уже задействованы четыре таких разъема, а к Molex могут подключаться и другие устройства – например, корпусные вентиляторы и «древние» видеокарты с интерфейсом AGP.  Длина кабелей питания должна быть достаточной для того, чтобы они могли дотянуться до всех необходимых разъемов. Еще одна немаловажная дополнительная опция, наличие которой крайне желательно, – оплетка у кабеля.Она, во-первых, существенно упрощает монтаж компьютера и подключение новых устройств, а во-вторых, позволяет избежать зажимов и переломов кабелей вследствие их запутывания.

  • Охлаждение и шум

Во время работы, компоненты блока питания сильно нагреваются и требуют усиленного охлаждения. Для этого используются вентиляторы (встроенные в его корпус) и радиаторы. Большинство используют один вентилятор размера 80 или 120 мм (которые работают довольно шумно), причем, чем выше мощность БП, тем более интенсивный поток воздуха требуется для того, чтобы его охладить. Для снижения уровня шума в качественных системах используются схемы контроля скорости вращения вентиляторов в соответствии с температурой внутри модуля блока.

Некоторые модели позволяют пользователю самому определять скорость вращения вентилятора с помощью регулятора на задней стенке, также есть модели, которые продолжают «прокачивать» воздух спустя некоторое время после выключения компьютера. Благодаря этому, компоненты компьютера быстрее остывают после работы.

Качественные блоки питания оснащаются различными системами для защиты от скачков напряжения, перегрузки, перегрева и короткого замыкания. Эти функции защищают не только блок питания, но и другие компоненты компьютера.Заметим, что наличие таких систем в блоке питания не исключает необходимости использования источников бесперебойного питания и сетевых фильтров.

  • Время наработки на отказ

Как правило, гарантия в N-ое количество часов работы – один из признаков качественного изделия. Да, такие модели стоят несколько дороже, но зато производитель определяет гарантированное время работы устройства. Оптимальным вариантом здесь является срок 3—5 лет. Информация об этом содержится в руководстве по эксплуатации, а так же продублирована на упаковке.

Как работает блок питания компьютера | Блоки питания компьютера | Блог

Большинство рассказов про блоки питания начинается с подчеркивания их важнейшей и чуть ли не главенствующей роли в составе компьютера. Это не так. БП — просто один из компонентов системы, без которого она не будет работать. Он обеспечивает преобразование переменного напряжения из сети в необходимые для работы ПК стабилизированные напряжения. Все блоки можно разделить на импульсные и линейные. Современные компьютерные блоки выполнены по импульсной схеме.

Линейные блоки питания

Сетевое напряжение поступает на первичную обмотку трансформатора, а со вторичной мы снимаем уже пониженное до нужных пределов переменное напряжение. Далее оно выпрямляется, следом стоит фильтр (в данном случае нарисован обычный электролитический конденсатор) и схема стабилизации. Схема стабилизации необходима, так как напряжение на вторичной обмотке напрямую зависит от входного напряжения, а оно только по ГОСТу может меняться в пределах ±10 %, а в реальности — и больше.


Основные достоинства линейных блоков питания — простая конструкция и низкий уровень помех (поэтому аудиофилы часто используют их в усилителях). Недостаток таких БП — габариты и невысокий КПД. Собрать БП мощностью 400 и более Вт по такой схеме возможно, но он будет иметь устрашающие размеры, вес и стоимость (медь нынче дорогая).

Импульсные блоки питания

Далее в тексте сократим название «импульсный источник питания» до ИИП. Такие блоки питания более сложны, но гораздо более компактны. Для примера на фото ниже показана пара трансформаторов.

Слева — отечественный сетевой с номинальной мощностью 17 Вт, справа — выпаянный из компьютерного БП мощностью 450 Вт. Кстати, отечественный еще и весит раз в 5 больше.

В ИИП сетевое напряжение сначала выпрямляется и сглаживается фильтром, а потом опять преобразуется в переменное, но уже гораздо более высокой частоты (несколько десятков килогерц). А затем оно понижается трансформатором.

Так выглядит плата вживую:

Фильтр

Фильтр в блоке питания двунаправленный: он поглощает разного рода помехи: как созданные самим БП, так и приходящие из сети. В самых бюджетных БП предприимчивые китайцы вместо дросселей распаивали перемычки (или, как их называют ремонтники, «пофигисторы»), а конденсаторы не ставили вообще. Чем это плохо: помехи будут влиять на другую аппаратуру, подключенную к данной сети, а напряжение на выходе получится с «мусором». Сейчас таких блоков уже немного. Встречается также экономия на размерах: фильтр как бы есть, но работать он будет кое-как.

Фильтр работает эффективнее, когда он находится как можно ближе к источнику помех. Поэтому часть фильтра зачастую располагают прямо на сетевой розетке.

На картинке изображен фильтр в минимальной комплектации. F1 — предохранитель, VDR1 — варистор, N1 — термистор, Х2 — Х-конденсатор, Y1 — Y-конденсаторы, L1 — синфазный дроссель. Резистор R1 служит для разряда конденсатора Х2.

Еще одна опасная для жизни пользователей экономия — когда вместо специальных Х- и Y-конденсаторов ставят обычные. Впрочем, встречается она редко. Автор видел такое всего один раз и очень давно. Экономия очень незначительна, а риск для пользователей очень велик, так как, например, Y-конденсаторы подключаются одной «ногой» на фазу, а другой — на корпус. В случае пробоя конденсатора можно получить опасное для жизни напряжение на корпусе.

Корректор коэффициента мощности

Не будем вдаваться в подробности, поскольку статьи на эту тему уже были: раз и два. Скажем только, что корректор коэффициента мощности должен быть во всех компьютерных БП, желательно активного типа (A-PFC).

Плюсы корректора:
1) Снижается нагрузка на сеть.
2) Повышенный диапазон входного напряжения (чаще всего, но не всегда).
3) Улучшение работы инвертора.

Минусы:
1) Увеличивается сложность конструкции, соответственно, снижается надежность.
2) Возможны проблемы при работе с UPS.

Преобразователь

Обычно используется мостовая или полумостовая схема. Чаще всего встречается полумост. На картинке ниже он изображен в упрощенном виде.

Как видно по схеме, транзисторы открываются поочередно с небольшой задержкой, чтобы не случилось ситуации, когда оба окажутся открыты. В таком случае получаем на первичной обмотке переменный ток высокой частоты, а на вторичной — уже пониженный до нужной величины.

В топовых блоках применяются резонансные преобразователи (LLC), которые имеют более высокий КПД, но они технически сложнее.

Выпрямление и стабилизация выходных напряжений

На выходе БП имеется четыре напряжения:
1) 12 В — отвечает за питание процессора, видеокарты, HDD, вентиляторов.
2) 5 В — питание логики материнской платы, накопителей, USB.
3) 3,3 В — питание оперативной памяти.
4) -12 В — считается атавизмом и не используется в современных компьютерах.

По способу выпрямления и стабилизации блоки можно поделить на четыре группы:

1) Выпрямление с помощью диодов Шоттки (полупроводниковый прибор, у которого при прямом включении падение напряжения будет в три-четыре раза меньше, чем у обычных кремниевых), групповая стабилизация.

Внешне их можно определить по двум крупным дросселям. На одном — три обмотки (12 В, 5 В и тонкий провод -12 В).


Второй имеет меньший размер. Это отдельная стабилизация канала 3,3 В. Сейчас такие БП часто встречаются в основном в бюджетном сегменте. Например:

Вот, например, фото такого блока. Очень бюджетно:

2) Выпрямление с помощью диодов Шоттки, раздельная стабилизация на магнитных усилителях. Внешне их можно отличить по наличию в выходных цепях трех крупных дросселей. Данная схема в современных БП не используется: ее вытеснили более производительные решения. Пик такой схемотехники — начало 2000-х годов.

3) Выпрямление канала 12 В с помощью диодов Шоттки. Напряжения 5 В и 3,3 В получают из 12 В с помощью преобразователей DC-DC. Развитие электроники позволило производить недорогие и эффективные преобразователи такого рода. БП будет ненамного эффективнее обычных с групповой стабилизацией (так как нагрузка на низковольтные каналы небольшая), но стабильность напряжений выше.

4) Канал 12 В — синхронный выпрямитель на MOSFET (полевой транзистор с изолированным затвором), остальные напряжения получают при помощи преобразователей DC-DC.


Это наиболее эффективная и точная, но и более сложная схемотехника. В соответствии с ней делают все топовые блоки питания. Отклонения выходных напряжений у таких блоков укладываются в один-два процента при допустимых 5 %.

Дежурный источник питания

Представляет из себя маломощный ИИП с напряжением на выходе 5 В. Он работает все время, пока БП подключен к сети. Обеспечивает питание микросхем внутри блока и питание логики на материнской плате, а также подает питание на порты USB при выключенном компьютере.

Супервизор

Микросхема обеспечивает функционирование основных защит в блоке (превышения выходных напряжений, превышение выходного тока и прочее), управляет включением и выключением блока по сигналам с материнской платы.


Теперь вы представляете, как обстоит дело со схемотехникой в наши дни. А что нас ждет в будущем? В мае 2020 года компания Интел выпустила новый ATX12VO (12 V Only) Desktop Power Supply Disign Guide в котором описывает совершенно новые БП: у блока осталось только одно напряжение — 12 В. Нужные напряжения будет преобразовывать материнская плата. Дежурный источник питания с напряжения 5 В перейдет на 12 В. При этом размеры блоков АТХ остаются такими же. Это сделано для того, чтобы сохранить совместимость со старыми корпусами. Правда, пока производители не торопятся переходить на этот формфактор.

что нужно знать — Intel

Формфактор и параметры кабелей

Как и для большинства компонентов аппаратного обеспечения ПК, существует огромное количество вариантов, определяющих внешний вид блока питания.

При выборе формфактора блока питания необходимо учитывать физический размер устройства. Для большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, но все же убедитесь, что блок подходит для вашего корпуса, проверив соответствующие зазоры.

Если вы являетесь приверженцем ПК малого формфактора (SFF), вам необходимо убедиться в том, что блок питания подходит по габаритам. Существует большое разнообразие размеров блоков питания SFF, например SFX, CFX и др., поэтому убедитесь, что выбран блок питания, подходящий для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие в физических характеристиках блоков питания связано с их конструкцией: они бывают модульные или немодульные.

Блок питания работает, преобразуя электроэнергию из розетки и направляя ее к каждому отдельному компоненту системы по различным кабелям. В немодульных источниках питания эти кабели припаяны к печатной плате, то есть вам не придется выбирать кабели, которые будут использоваться в вашей сборке. Все они, даже те, которые не используются, должны будут разместиться в корпусе.

С функциональной точки зрения в этом нет ничего страшного, хотя из-за неудачного расположения проводов может снизиться эффективность воздушного потока, поэтому убедитесь, что эти дополнительные кабели не мешают работе.

С другой стороны, модульные источники питания поставляются без определенных кабелей. Это изменяет процесс установки, так как необходимо подключить каждый кабель к блоку питания и компоненту, на который подается питание, зато появляется возможность оптимизировать систему за счет использования меньшего количества кабелей. Сборка становится более совершенной, устраняются препятствия для воздушного потока. Большинству людей не нужны все разъемы, которые присутствуют у рядового блока питания, что также делает модульные устройства несколько более практичными.

Кроме того, существует третий — промежуточный — вариант с оригинальным названием: полумодульный блок питания. Это действительно так: некоторые наиболее часто используемые кабели подключены к блоку питания, другие вы подсоединяете к нему самостоятельно.

Помните, что для модульных и полумодульных блоков не следует подбирать или использовать кабели других производителей или даже от других моделей того же производителя, если не указано иное. Кабельные наконечники, которые подключаются к компонентам вашей сборки, стандартизированы, в отличие от разъема, подключаемого к блоку питания. Это означает, что у разных производителей могут быть разные соединения. Поэтому следует использовать только те кабели, которые входят в комплект поставки блока питания.

Выбор компьютерного блока питания, “Компьютеры Одесса”

В процессе покупки персонального компьютера обычным обывателем, вопрос выбора блока питания, как правило, не стоит. Основная масса покупателей, рассматривая системные блоки, выбирает посимпатичнее и «покруче», что бы цвет монитора и клавиатуры подходили к цвету системного блока, смотрят на наличие фронтальных USB и выходов аудиокарты и т.д. Однако, часто вместе с корпусом недорогого ПК идет и блок питания, от качества которого  зависит очень многое: стабильность работы компьютера в целом, срок службы компонентов компьютера, сохранность данных, хранящихся на жестком диске, и, в итоге, самое ценное – ваше время и нервы. Мы не будем акцентировать внимание на определенных моделях и фирмах-изготовителях, об этом можно целые книги написать, мы выявим основные характеристики и параметры, на которые следует обратить внимание при покупке ПК и наряду с другими компонентами грамотно выбирать блок питания и зачастую отдельно от самого корпуса, а не в придачу к красивому ящику (который тоже влияет на работу компьютера, но об этом в др. статье)





Компьютерный блок питания (далее БП) – вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока.





Высококачественный блок питания должен соответствовать 5 критериям. Эти критерии таковы:

1. Блок питания должен постоянно обеспечивать заявленную мощность.

2. Блок питания должен гарантированно работать при внешней температуре в 40 — 50°C..

3. Блок питания должен иметь низкий уровень шума..

4. Блок питания должен быть совместим с современными компонентами ПК.

5. Блок питания должен быть удобным в эксплуатации по типу организации кабелей, не уступая при этом, качеству работы.

Это теория, а на практике рассмотрим  какие необходимые детали нужно знать о блоке питания, чтобы правильно подойти к вопросу выбора. Блок питания стандарта ATX (именно этому стандарту соответствуют большинство БП в ПК)  имеет следующие характеристики с практической точки зрения, которые важны для рассмотрения в данной статье:

1) Суммарную заявленную электрическую мощность

2) Максимальные выдаваемые токи по основным линиям питания +5 В, +12 В, +3,3 В, -5 В, -12 В. Измеряются в амперах.

3) Количество разъемов подключения соответствующего типа и длина кабелей питания

4) Совместимость с ИБП.

5) Наличие вентилятора с функцией Pulse Width Modulation



Суммарная заявленная электрическая мощность и токи.

АТХ-стандарт обуславливает максимально допустимые токи, пульсации и отклонения от эталонных напряжений по всем линиям питания. В рамках «домашнего ПК» принято разделять стандарт на две серии: АТХ 1.х и АТХ 2.х (в обзорах и на форумах последний часто пишут как 2.0, что не совсем верно). Основным различием является доминирование линии +5 В в первой серии и +12 В – во второй.

Основные данные можно обнаружить либо на специальной табличке, которая, как правило, имеется на каждом блоке питания, либо на сайте производителя данного блока питания. Например :



  Из данной таблички видно, что блок изготовлен Тайваньской компанией Sea Sonic Electronics Co. Модель SS-850HT намекает на то, что максимальная пиковая мощность   БП – 850W(об этом, как правило, написано достоверно ниже в таблице и именно в таблицу следует заглянуть при поиске мощности, потому что не всегда название модели совпадает с номинальной, а тем более реальной мощностью). Далее следует надпись Active PFC F3 – это означает, что этот БП оборудован схемой активной коррекции фактора мощности (Active Power Factor Correction), которая улучшает значение коэффициента мощности блока питания за счет изменения формы волны входящего тока. БП с активной PFC могут доводить коэффициент мощности до значения 0.99, в то время, как БП с пассивной PFC – до 0.70, а БП, вообще не использующие PFC – только до 0.60. Более высокий коэффициент мощности сокращает потери при передаче и увеличивает эффективность для энергетических компаний, делая активную коррекцию коэффициента мощности важной частью конфигурации систем.

 Далее мы видим таблицу, в которой надписи означают: AC INPUT – входное переменное напряжение (сетевое напряжение на которое рассчитан БП) – в нашем случае это переменное напряжение от 100 до 240 В частотой 50-60 Гц (подойдет как для европейского так и для американского рынка сбыта т.н. универсальный ввод или «полный охват») и потребляет данный БП от 12 до 6 А переменного тока.

Далее в таблице находятся значения выходного постоянного напряжения DC OUTPUT(по стандарту ATX отклонение напряжений блока питания не должно превышать 5%) и нагрузочные способности линий +3,3В, +5В, двух виртуальных линий +12В (далее мы остановимся на них более подробно, так как это самая нагруженная линия в современных блоках питания), -12В(имеет вспомогательное значение), +5Vsb (напряжение дежурной цепи).

В прошлом, во времена таких процессоров, как Athlon XP и Pentium 4, основная нагрузка ложилась на линию +5В. Но в связи с ростом энергопотребления процессоров стало более выгодным технически питать их по линии +12В, потому что при равной мощности по линии + 12В идет почти в 2,5 раза меньший ток, чем по линии +5В. Благодаря этому снижаются потери мощности в электрических кабелях, и соответственно, просадки напряжения. Поэтому современные БП оснащены несколькими(обычно 2-4) виртуальными линиями +12В, на которые и ложится основная нагрузка. В нашем случае производитель заявил, что каждая линия +12V1 и +12V2 способна обеспечить ток 40А, однако это не означает, что одновременно обе линии способны выдать такой максимальный ток. Иначе бы мощность по линии +12В была бы равна (40А+40А)*12В=960Вт, а мы имеем 840Вт, и то это все при условии, что остальные линии БП потребляют в сумме не более 10Вт, так как общая мощность этого БП заявлена 850Вт. То есть в реальности предполагается, что обе линии +12В одновременно не будут нагружены на  40А и данная таблица носит скорее приблизительно информативный характер (на самом деле этой таблице следует доверять в БП ведущих производителей, китайские «ноунейм» фирмы сильно завышают эти цифры в угоду маркетологам и их БП могут выдавать лишь половину заявленной мощности).

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен компанией SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификацию 80 PLUS. Сертификация 80 PLUS® – самый широко известный независимый стандарт энергосбережения. Такие БП потребляют меньше энергии и выделяют меньше теплоты, позволяя системе охлаждения работать дольше и с меньшим шумом. Эта сертификация снижает эксплуатационные расходы и помогает в защите окружающей среды. Кроме того, на этикетке можно заметить знаки Укрстандарта и Росстандарта.



Практический расчет необходимой мощности



Давайте подумаем теперь сколько же нам надо мощности для питания нашего компьютер (Одесса). При выборе мощности и модели БП должно быть принято во внимание множество факторов, включая тип компьютера, требования видеокарты и для каких целей и задач он будет использоваться. Чтобы помочь пользователям с выбором наиболее подходящего БП можно воспользоваться интернет ресурсами (например www.antec.outervision.com) для автоматического подсчета мощности при заданных параметрах нашего ПК или узнать потребляемую мощность каждого компонента ПК на сайте производителя.

Приведем пример для расчета мощности современного ПК, где нагрузка в основном на линию +12В и от нее следует отталкиваться при подсчете (соответственно при выборе БП для компьютера с БП старой версии АТХ 1.х данный расчет надо производить для линии +5В). В нашем расчете нет смысла выискивать точные данные по вентиляторам, жестким дискам и оптическим приводам, поскольку на фоне энергопотребления видеокарт и центральных процессоров они незначительны. Поэтому можно грубо принять (естественно, в сторону завышения), что типичная мощность для HDD – 10Вт, вентилятора – 5Вт, оптического привода – 15Вт. Данные об энергопотреблении процессоров и видеокарт стоит выяснять отдельно и желательно с точностью хотя бы до 10 Вт. К примеру, мощность современного процессора в персональном компьютере может быть в пределах от 25 до 140 Вт, а видеокарты – от 10 до 300 Вт, а в отдельных экземплярах и выше.



Например для такой системы: CPU Core2Duo E8400, видеокарта Radeon HD 4850, 1 HDD, 2 вентилятора, 1 DVD-RW. Находим в сети значение thermal design power(макс. расч. мощность) для процессора CPU Core2Duo E8400(например тут) -65Вт, видеокарты Radeon HD 4850(например тут) – 110Вт максимум, 2 вентилятора – 10Вт, 1 HDD – 10Вт, 1 DVD-RW – 15Вт имеем в сумме 65+110+10+10+15=210Вт по цепи +12В, так все эти устройства потребляют больше всего по линии +12В. Разделив 210 на 12В по формуле расчета мощности имеем около 18А. С учетом принятых нами огрублений, а также неучтенных потерь и увеличенного потребления при старте эту величину рекомендуется умножить на 1,1. Получаем величину около 20 А. Рассматривая технические параметры интересующего нас блока питания, проверяем заявленный максимальный ток по линии +12В, для которой и проводились расчеты. В нашем случае нас интересует блок питания, у которого заявленный ток по линиям +12 В не менее чем 20 А. Такому условию соответствуют многие качественные блоки питания типичной мощности 350-400 Вт.

После того, как мы подсчитали требуемую силу тока по линии +12 В и научились определять, подойдет ли нам тот ли иной блок питания, следует вспомнить, как по внешним признакам можно отличить качественный БП от некачественного. Здесь, к сожалению, не так все однозначно.



Оценка качества БП

Одним из первостепенных косвенный критериев оценки качество БП был его вес. Достаточно толстая листовая сталь, из которой сделан корпус, массивный силовой трансформатор, немаленький дроссель групповой стабилизации +5/+12 В (или два меньших при раздельной) обуславливали этот значительный вес. Кроме того, рекомендовалось просмотреть блок «на свет» дабы рассмотреть габариты радиаторов и высоковольтных конденсаторов. Казалось бы – все правильно, но многие современные качественные БП за счет улучшенной и более дорогой схемотехники смогли добиться уменьшения веса БП за счет снижения размеров силового трансформатора и дросселя групповой стабилизации. Однако цена на такие изделия не оставляет сомнений на счет их качества. Хороший БП не может стоит меньше 40-50 у.е. а зачастую стоит 80-120.

К другим косвенным внешним признакам оценки качества БП принято относить длину, толщину, количество кабелей и разъемов, габариты вентилятора. Стандартом толщины кабелей является AWG18, маркировка нанесена прямо на самих проводах. Чем больше цифра, тем меньше сечение (для питания floppy-дисковода допустимо применение проводов AWG22). Тонкий провод, например AWG20, по всей длине выводов – признак БП очень низкого качества. Крупный вентилятор (12 см и больше) с высокой степенью вероятности указывает на принадлежность БП к стандарту АТХ 2.х – старые блоки всецело комплектовались вентиляторами 8 и 9.2 см, исключений с применением 12 см весьма немного.

Разъемы подключения ATX различного типа



Нынешние блоки питания по типу организации кабелей делятся на три типа:

  • Традиционные: все кабели напрямую соединены с БП, включая дополнительные. Преимущество – меньше потерь при проводной передаче; недостатки – беспорядок в проводах и препятствия для свободной циркуляции воздуха системы охлаждения.
  • Модульные: кабели соединены с БП посредством специальных разъемов. Преимущество такого подхода в возможности упорядочить кабели для более свободной циркуляции воздуха охлаждающей системы; недостаток – высокие потери при проводной передаче.
  • Блоки питания с расширенной гибридной системой организации кабелей Antec: комбинируют решения традиционных и модульных БП; все жизненно важные кабели подключены к блоку напрямую, а дополнительные посредством модульного решения. Это позволяет достичь меньших потерь при проводной передаче, наряду с улучшенной организацией прокладки кабелей.



Стандартно БП имеет основную массу необходимых разъемов подключения соответствующего типа:



4-х или(и) 8-и контактный разъемы питания процессора ATX12V и 20+4 контактный разъем ATX для питания материнской платы и шины PCI-Express



4-контактный разъем MOLEX,  разъем питания SATA



Современные мощные видеокарты, как правило, снабжены разъемами дополнительного питания на 6 или 8 пин. Наиболее мощные видеокарты имеют иногда по 2 или даже 3 (а в будущем и 4) таких разъема. Производителям блоков питания сей факт известен, поэтому они заранее снабжают свои блоки питания соответствующими кабелями с нужными разъемами. Вам нужно только выбрать модель блока питания с соответствующим вашим нуждам количеством кабелей нужного типа. Да, производители видеокарт, как правило, снабжают свои изделия нужными переходниками. Ими можно воспользоваться, но лучше этого по возможности не делать – лишний механический контакт в цепи и лишний кабель в корпусе малополезен. Также этого переходника может не оказаться в комплекте, он может потеряться, выйти из строя, а в продаже они довольно редки. Как правило, у блоков питания мощностью более 500 Вт и более уже встречается два 6-пин разъема для дополнительного питания видеокарты.







6-контактный и 6+2-контактный разъемы питания видеокарт PCI-E





Совместимость с ИБП.

В последнее время все чаще возникают жалобы от пользователей на бесполезность установки ИБП – в момент отключения света ПК просто перегружается, а то и вовсе отключается, причем, порой, совершенно «молча». Так в чем проблема?

Все дело в несовместимости блоков питания Full Range (способных работать в очень широком сетевом вольтажном диапазоне 85-240 В) с активной схемой корректировки фактора мощности (Active PFC). В момент отключения электропитания падение напряжения в блоке питания не является мгновенным за счет конденсаторных емкостей. Напряжение падает очень быстро, но не настолько быстро, чтобы APFC не успел среагировать – иначе, зачем он нужен? Падение напряжение компенсируется увеличением тока потребления. Рост тока несет характер снежного кома, результат – срабатывание защиты по току в ИБП. Наверняка некоторые из читателей воскликнут: «Но ведь UPS как раз и нужен для того, чтобы напряжение не падало!» – и будут правы, но скорость реакции большинства ИБП существенно ниже, чем у APFC.

Путей решения проблемы есть несколько: «замедление» APFC, «ускорение» реакции ИБП (как это сделано в smart-UPS), отключение режима Full Range (перевод блока питания в обычный диапазон напряжений 185-240 В), отключение APFC. Разумеется, совсем необязательно проблемы будут именно у Вас и именно в той или иной связке БП – ИБП. На это тоже есть свое объяснение: в момент отключения электричества ПК был почти не нагружен, автоматическое отключение Full Range (БП адаптирован для питания от ИБП), «быстрый» и/или мощный ИБП.

Во избежание вышеописанной проблемы следует приобретать либо smart-UPS, либо блоки питания без PFC. Последний совет, фактически, парадоксален. Еще совсем недавно все и вся говорили, что APFC – это хорошо и полезно. Сегодня – наоборот (правда, только в том случае, если планируется использование ИБП).



Наличие  вентилятора с функцией Pulse Width Modulation

Вентиляторы, использующие широтно-импульсную модуляцию (Pulse Width Modulation) могут регулировать скорость своего вращения между 15% и 100%. В то время как традиционные вентиляторы, управляемые лишь питающим напряжением имеют диапазон вращения между 35% и 90%. Использование PWM-вентилятора при менее, чем 50%-ой нагрузке обеспечит значительно более низкий уровень шума охлаждающей системы БП.



Немаловажную роль в выборе производителя БП, если Вы сомневаетесь в своей компетенции играют различный рода тесты блоков питания ведущих производителей, которых в сети очень много на сайтах http://www.easycom.com.ua, http://www.overclockers.ru/, http://itc.ua/, http://www.3dnews.ru,  http://www.ixbt.com/ и др.



Удачных Вам покупок.







.




Что такое блок питания?

Обновлено: 07.10.2019, Computer Hope

Сокращенно PS или P / S , блок питания или PSU (блок питания ) – это аппаратный компонент компьютера, который питает все остальные компоненты. Блок питания преобразует 110–115 или 220–230 вольт переменного тока (переменного тока) в устойчивый низковольтный постоянный ток (постоянный ток), который может использоваться компьютером и рассчитывается по количеству генерируемых ватт.На изображении показан блок питания Antec True 330 мощностью 330 Вт.

Осторожность

Никогда не открывайте корпус блока питания. Он содержит конденсаторы, способные удерживать сильный электрический заряд, даже если компьютер выключен и отключен от сети на длительное время.

Кончик

Вы можете защитить свой блок питания и компьютер от скачков и падений напряжения, купив ИБП (источник бесперебойного питания). Если вы не можете позволить себе ИБП, убедитесь, что компьютер хотя бы подключен к сетевому фильтру.

Где в компьютере находится блок питания?

Блок питания расположен на задней панели компьютера, обычно вверху. Однако во многих более поздних корпусах для компьютеров в корпусе Tower источник питания расположен в задней части корпуса. В корпусе настольного компьютера (моноблок) блок питания расположен сзади слева или сзади справа.

Детали на задней панели блока питания

Ниже приведен список деталей, которые вы можете найти на задней панели блока питания.

  • Разъем кабеля питания к компьютеру.
  • Вентилятор, выходящий из блока питания.
  • Красный переключатель для изменения напряжения питания.
  • Кулисный переключатель для включения и выключения питания.

На передней панели блока питания, которая не видна, если компьютер не открыт, вы найдете несколько кабелей. Эти кабели подключаются к материнской плате компьютера и другим внутренним компонентам. Блок питания подключается к материнской плате с помощью разъема в стиле ATX и может иметь один или несколько из следующих кабелей для подключения питания к другим устройствам.

Детали, обнаруженные внутри блока питания

Ниже приведен список деталей внутри блока питания.

  • Выпрямитель, преобразующий переменный ток в постоянный.
  • Фильтр, сглаживающий постоянный ток, исходящий от выпрямителя.
  • Трансформатор, который регулирует входящее напряжение, повышая или понижая его.
  • Регулятор напряжения, который управляет выходным напряжением постоянного тока, позволяя подавать нужное количество мощности, вольт или ватт, на компьютерное оборудование.

Порядок работы этих внутренних компонентов источника питания следующий.

  1. Трансформатор
  2. Выпрямитель
  3. Фильтр
  4. Регулятор напряжения

Какие элементы питаются от БП компьютера?

Все, что находится в корпусе компьютера, питается от источника питания. Например, материнская плата, ОЗУ, ЦП, жесткий диск, дисководы и большинство видеокарт (если они есть в компьютере) потребляют энергию от источника питания.Любые другие внешние устройства и периферийные устройства, такие как компьютерный монитор и принтер, имеют источник питания или потребляют питание по кабелю для передачи данных, как некоторые устройства USB.

Вентилятор всегда работает от источника питания?

Пока компьютер включен, вентилятор (ы) в блоке питания всегда должен работать. Если вентилятор не работает (вращается), либо компьютер не работает, либо вентилятор неисправен, и блок питания следует заменить.

Примечание

Некоторые блоки питания имеют регулируемые элементы управления, которые могут увеличивать или уменьшать скорость вентилятора в зависимости от его температуры.Однако он всегда должен крутиться.

Адаптер переменного тока, Аббревиатуры компьютеров, Термины по оборудованию, Питание, Шнур питания, Выключатель питания, Термины по питанию, Резервный источник питания, SMPS

Компьютерные блоки питания | Newegg.com

Компьютерные блоки питания преобразуют переменный ток из розеток в вашем доме в постоянный ток, который использует ваш компьютер. Они также обеспечивают питание различных компонентов компьютера, таких как жесткие диски, вентиляторы и оптические приводы.

Блоки питания

ATX работают с материнскими платами ATX

Блоки питания

ATX подходят для материнских плат ATX и корпусов компьютеров.Они могут обеспечить мощность 300 Вт и более. В отличие от старых компьютерных блоков питания, у них есть программный переключатель вместо физического, что позволяет включать и выключать их с помощью программного обеспечения. Большинство моделей имеют разъемы SATA для питания жестких дисков и оптических приводов. В них используется 20-контактный разъем питания. Блоки питания

ATX12V Используйте 4-контактный разъем для процессора

Блоки питания ATX12V выглядят почти так же, как блоки питания ATX, но имеют разные разъемы питания. В моделях ATX12V v1.0 используется 20-контактный основной разъем, 4-контактный разъем 12 В для процессора и 6-контактный вспомогательный разъем.Блоки питания ATX12V v2.0 используют 24-контактный основной разъем и 4-контактный разъем для процессора. Эти блоки питания наиболее распространены в современных компьютерах.

Активные и пассивные блоки питания с коррекцией коэффициента мощности помогут вам сэкономить на счетах за электроэнергию

Блоки питания с коррекцией коэффициента мощности (PFC) уменьшают количество реактивной мощности, производимой вашим компьютером. Компоненты вашего ПК не могут использовать реактивную мощность, но энергетические компании по-прежнему взимают с вас плату. В активных источниках питания с коррекцией коэффициента мощности используются электронные схемы, а в пассивных источниках питания с коррекцией коэффициента мощности используются катушки индуктивности и конденсаторы.Оба механизма PFC также более эффективно распределяют мощность между компонентами вашего компьютера.

Сравнение немодульных и полумодульных источников питания

Немодульные источники питания, как правило, дешевле и состоят из нескольких кабелей, припаянных к одной печатной плате. Такая конструкция может затруднить поток воздуха и вызвать перегрев внутри корпуса компьютера. Немодульные блоки питания также могут выглядеть некрасиво, если в корпусе вашего ПК есть окно. Полумодульные блоки питания имеют меньше проводных кабелей, поэтому они, как правило, вызывают меньший перегрев, избегая повреждения компонентов компьютера.В модульных источниках питания нет проводных кабелей, поэтому вы можете выбрать, какие из них вы хотите подключить. Они, как правило, дороже других типов.

Резервные блоки питания предотвращают простои

Резервная система питания позволяет вашему ПК использовать два или более блоков питания. Каждый блок питания может питать только весь компьютер. Если один из них перестанет работать, компьютер продолжит работать в обычном режиме. Это сводит к минимуму время простоя и предотвращает повреждение внутренних компонентов ПК.Резервные источники питания подходят для центров обработки данных и бизнес-сред, где время безотказной работы имеет важное значение.

Защита от перенапряжения и перегрузки по току Защитите ваш компьютер от повреждений

Многие качественные компьютерные блоки питания используют механизмы защиты для предотвращения повреждения компонентов вашего ПК. Защита от перенапряжения отключает PCU, если оно превышает указанный предел напряжения. С другой стороны, защита от перегрузки по току отключает PCU при чрезмерном токе.

Источники питания – Советник по сборке ПК

Вам понадобится источник питания, достаточно мощный и стабильный, чтобы питать все компоненты вашей системы.

Блок питания компьютера с кабелями.

Функция

Блок питания преобразует электричество из настенной розетки в низковольтную форму постоянного тока, которая может использоваться всеми компонентами, составляющими ваш компьютер.

Для каждого аппаратного компонента может потребоваться несколько различных напряжений постоянного тока. Блок питания оборудован для обеспечения необходимого напряжения через кабели, которые просто подключаются непосредственно к деталям (материнской плате, видеокарте и т. Д.).

Основные соображения по выбору

Наиболее распространенные блоки питания совместимы со многими компьютерами, поэтому на базовом уровне следует учитывать следующие основные факторы:

Электрические параметры (мощность)

Общая мощность блока питания должна быть достаточно большой для надежного питания всех выбранных вами компонентов.Используйте калькулятор источника питания, чтобы оценить ваши требования, например http://outervision.com/power-supply-calculator.

Качество и эффективность

Качество блоков питания может сильно различаться в зависимости от марки и модели. Выберите блок питания от известного бренда, такого как SeaSonic, Silverstone, EVGA, ThermalTake, Corsair и т. Д., И убедитесь, что на него предоставляется соответствующая гарантия.

Самое главное, обратите внимание на сертификат источника питания 80 PLUS .Эта сертификация оценивает источник питания до определенного уровня эффективности – более эффективное энергоснабжение означает меньшие потери энергии в виде тепла. 80 Plus Bronze и Silver подходят для большинства систем, однако существуют Gold, Platinum и Titanium. Хотя эти сертификаты оценивают эффективность, большинство устройств, получивших эти сертификаты, также имеют высокое качество.

Физический размер (форм-фактор)

В большинстве нестандартных ПК используется блок питания полного размера ATX. Это наиболее распространенный размер / стандарт блоков питания, который подходит для корпусов формата ATX и micro ATX.Блоки питания меньшего размера можно найти в компьютерах меньшего размера, таких как серийные ПК от Dell, HP и т. Д., А также в некоторых небольших ПК с медиацентрами.

Подходит для кабеля

Хотя большинство высококачественных источников питания поставляются со всеми необходимыми разъемами, стоит проверить их соответствие вашей конкретной конструкции. Например, если вы используете несколько видеокарт, убедитесь, что в блоке питания достаточно 6- или 8-контактных разъемов PCIe, чтобы избежать использования преобразователей.

Вы также можете выбрать источник питания с модульной разводкой кабелей.Это означает, что вы можете просто отключить ненужные кабели от источника питания, чтобы привести в порядок свой корпус.

Вторичные рекомендации по выбору

Если вы хотите более детально выбрать источник питания, вы также можете рассмотреть следующие особенности:

Шум

Шум вентилятора или “завывание спирали” от некачественного блока питания могут стать раздражением, которого вы, вероятно, захотите избежать.

Стабильность напряжения

Относится к стабильности выходных напряжений, которые питают компоненты вашего компьютера, и насколько близко к номинальному напряжению они будут оставаться на практике, когда блок питания находится под нагрузкой.

Пульсации напряжения Блоки питания

преобразуют синусоидальные сигналы переменного тока в плоские формы сигналов постоянного тока (DC). Желательно низкое напряжение пульсаций, поскольку это означает, что выходной сигнал очень похож на плоскую форму волны.

Силовые шины

Обычно не вызывает беспокойства, если только вы не создаете высокопроизводительные системы с несколькими видеокартами. По сути, ваш блок питания должен иметь достаточно энергии, чтобы питать все выбранные вами аппаратные компоненты одновременно на каждой шине питания.Источники питания с несколькими шинами питания обычно балансируют свои разъемы по каждой шине для равномерного распределения нагрузки – именно здесь использование преобразователей molex в pcie для видеокарт может потенциально вызвать проблемы. Выбор источника питания с одной большой 12-вольтовой шиной вместо нескольких 12-вольтных шин может упростить процесс выбора в этом сценарии, но всегда предпочтительнее выбирать источник питания с правильными разъемами и избегать адаптеров.

Все блоки питания должны иметь приличный вентилятор для управления теплом.
Управление теплом

Тепло генерируется как непреднамеренный побочный продукт преобразования энергии из одной формы в другую. Это может снизить производительность оборудования вашего компьютера и повредить компоненты, если не контролировать их до приемлемых пределов. Большинство блоков питания содержат вентиляторы для управления нагревом, хотя на некоторых моделях направление вращения вентилятора может приниматься во внимание.

Цвет и стиль

Если в вашей сборке важен внешний вид, вы можете подумать о внешнем виде вашего блока питания.

Как выбрать блок питания для ПК: что нужно знать

Форм-фактор

и настройки кабелей

Как и в случае с большинством аппаратного обеспечения ПК, существует множество вариантов того, как выглядит ваш блок питания.

Когда дело доходит до форм-фактора блока питания, необходимо учитывать его физический размер. Для подавляющего большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, хотя вы все равно захотите убедиться, что ваш блок питания поместится в вашем случае, проверив соответствующие зазоры.

Если вы энтузиаст ПК с малым форм-фактором (SFF), вам нужно провести дополнительное исследование, чтобы убедиться, что ваш блок питания подойдет. Существует большое количество блоков питания малого форм-фактора, таких как SFX, CFX и другие, поэтому убедитесь, что вы найдете блок питания, который подходит для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие, касающееся физических характеристик вашего блока питания, заключается в том, является он модульным или немодульным.

Источник питания работает путем преобразования энергии из настенной розетки и направления ее к каждому из отдельных компонентов вашей системы через различные кабели.Если ваш блок питания не является модульным, эти кабели уже будут припаяны к печатной плате, а это значит, что вам не нужно выбирать кабели, которые будут входить в вашу сборку. Все кабели, даже те, которые вы не используете, нужно будет хранить в вашем чемодане.

С функциональной точки зрения в этом нет ничего плохого, хотя плохая прокладка кабелей может привести к снижению эффективности воздушного потока, поэтому вы должны быть уверены, что лишние кабели не мешают.

С другой стороны, модульные блоки питания

не поставляются с подключенными кабелями.Это меняет процесс установки, так как вам нужно будет подключить каждый кабель к блоку питания и компоненту, который он питает, но это также означает, что вы можете оптимизировать использование меньшего количества кабелей. Это приводит к более чистой конструкции и потенциально лучшему воздушному потоку. Большинство людей не собираются использовать все разъемы, предоставляемые обычным блоком питания, что также делает модульные блоки более практичными.

Существует также третий промежуточный вариант, творчески названный полумодульным источником питания. Это именно то, на что они похожи: некоторые из наиболее часто используемых кабелей подключены к блоку питания, а некоторые придется подключать самостоятельно.

Для модульных и полумодульных систем питания имейте в виду, что вы не хотите смешивать и сочетать кабели от других производителей или даже разные модели от одного производителя, если не указано иное. Хотя концы кабеля, которые подключаются к компонентам в вашей сборке, стандартизированы, конец, который подключается к блоку питания, не является таким, что означает, что разные бренды могут иметь разные соединения. Вот почему вы должны использовать только те кабели, которые идут в комплекте с блоком питания.

Что такое блок питания ПК и как он работает?

SMPS подставка для импульсного источника питания .В основном это электронный блок питания, используемый в настольных компьютерных системах. Основная цель использования SMPS – передавать мощность от источника переменного тока к устройствам постоянного тока при преобразовании напряжения и тока. Он в основном используется в бытовых продуктах, таких как персональные компьютеры. Импульсные источники питания могут работать в широком диапазоне частот и напряжений питания, поэтому их область применения возрастает. Из-за большого объема SMPS они теперь также используются в зарядных устройствах для мобильных телефонов, а стоимость мобильных зарядных устройств также была снижена.


Импульсные источники питания также используются для преобразования постоянного тока в постоянный , и из-за этой функции SMPS, тяжелых транспортных средств, в промышленных установках, таких как телекоммуникационные стойки, блоки питания и отдельные элементы оборудования, также используют DC / DC импульсные преобразователи для получения питания любого необходимого напряжения.

SMPS также использует импульсный стабилизатор для эффективного преобразования электроэнергии. Блок питания компьютера переключает A.C. (переменный ток) на низкое напряжение D.C. (Постоянный ток) для работы периферийных устройств. В настоящее время компьютер использует SMPS в качестве основного источника питания. Компьютерный блок питания обычно меньше и легче по сравнению с линейным блоком питания из-за меньшего размера и веса трансформатора.

В основном, элементы переключателей SMPS включают в себя катушки индуктивности, конденсаторы, трансформатор и всевозможные электрические компоненты для регулирования выходного напряжения и тока.


Давайте рассмотрим рабочий процесс блока питания компьютера

Фактическая работа блока питания ПК разделена на четыре различных части, и каждая из них имеет свою важную задачу для поддержания идеальной производительности электроэнергии.Вот список всех тех разделов, о которых я говорю:

  1. Входной выпрямитель: Первый шаг – преобразовать AC в DC с помощью процесса, называемого Rectification . Выпрямитель представляет собой модуль двухполупериодного диодного моста или , который используется для создания неконтролируемого постоянного напряжения на сглаживающем конденсаторе. Ток, потребляемый из сети этой схемой выпрямителя , возникает короткими импульсами около пиков переменного напряжения.Эти импульсы обладают значительной высокочастотной энергией, что снижает коэффициент мощности.
  2. Инвертор: На этом этапе DC преобразуется в AC через генератор мощности. Выходной трансформатор силового генератора очень низкий с частотой обмоток от десятков до сотен килогерц. Эти частоты превышают 20 кГц и не слышны для человека. Переключение осуществляется усилителем MOSFET . Этот усилитель имеет низкое сопротивление с высокой пропускной способностью по току.
  3. Преобразователь напряжения : Если выходное напряжение выше 10 вольт , то используются кремниевые диоды . Если выходное напряжение ниже 10 вольт , то в качестве выпрямителя используются диоды Шоттки . У них более быстрое время восстановления, чем у кремниевых диодов, а при проводимости падение напряжения невелико.
  4. Регулятор выхода : фильтр, состоящий из катушек индуктивности и конденсаторов, используется для сглаживания выхода выпрямителя .Контур управления с обратной связью используется для регулирования выходного напряжения путем изменения рабочего цикла для компенсации изменений входного напряжения.

Так выглядит задняя панель блока питания:
  • Вентилятор: Вентилятор находится на задней панели. Он используется для удаления воздуха внутри БП.
  • Порт источника питания: Эта часть потребляет электроэнергию от домашней розетки и подает ее на блок питания.
  • Выключатель питания: Выключатель питания используется для включения или ВЫКЛ блока питания.
  • Переключатель напряжения: Эта деталь используется для переключения напряжения с 110/115 В на 220/230 В или наоборот. Если в вашем блоке питания нет этой детали, вполне возможно, что разъем питания вашего блока питания универсальный или он предназначен только для определенного региона.

Вот как выглядят разъемы блока питания:

При установке блока питания в компьютер нам необходимо подключить все жизненно важные аппаратные кабели и разъем для передачи питания на различные компоненты компьютера.Их общие спецификации для различных настольных систем определены в руководствах Intel по проектированию, которые периодически пересматриваются.

  • Основной кабель питания ПК: Этот кабель подключается к задней панели блока питания и используется для питания блока питания. Это видно с внешней стороны БП.
  • Кабель питания SATA / MOLEX: Этот кабель соединяет блок питания с жестким диском. SATA означает Serial ATA или Serial Advanced Technology Attachment. SATA лучше, чем PATA , поскольку его скорость отправки данных намного выше.
  • 24-контактный ATX, основной кабель питания MOBO: Этот кабель является стандартным кабелем материнской платы, который используется в материнской плате каждого компьютера, и в основном этот кабель соединяет блок питания с материнской платой и обеспечивает все необходимое для материнской платы питание. Этот кабель либо доступен в виде 2 кабеля , либо может быть соединен с одним кабелем .
  • 6-контактный или 6 + 2-контактный кабель питания PCI Express: 6-контактный кабель используется для обеспечения дополнительного питания 12 В для плат расширения PCI Express .Слоты материнской платы PCI Express генерируют максимум 75 Вт . В основном он создан для видеокарты. Кабель 6 + 2 Pin аналогичен кабелю питания 6 pin PCI Express , но с еще на 2 контакта . Преимущество этого кабеля в том, что он обеспечивает максимальную мощность 150 Вт.
  • 8-контактный кабель питания процессора: Этот кабель используется для подачи питания на процессор.

# Наконец, все особо важные виды вещей

Номинальная мощность – Общие требования к мощности для высокопроизводительного компьютера с несколькими видеокартами могут варьироваться от 650 Вт до более чем 1000 Вт, , где обычным персональным компьютерам обычно требуется от 300 до 500 Вт. Рассчитанная потребляемая мощность и примерно на 40% больше, чем у блоков питания. Это сделано для защиты системы от перегрузки и снижения производительности. Общая потребляемая мощность системы – это сумма всех номинальных мощностей всех компонентов, которые получают питание от источника. Блок питания, сертифицированный производителем самостоятельно, будет требовать выходной мощности, которая может быть вдвое или больше, чем фактически предоставленная.

КПД – Тест, проведенный в 2005 , показывает, что блоки питания компьютеров КПД 70-80% .Высококачественные блоки питания могут иметь КПД более 80%. В результате они энергоэффективны, тратят меньше энергии на тепло и требуют меньшего воздушного потока для охлаждения. В 2012 году Блоки питания стали эффективнее. Их КПД может достигать 90% при оптимальных уровнях нагрузки. КПД обычно достигает максимума при нагрузке 50–75%. Сейчас начаты различные действия по повышению эффективности компьютерных блоков питания. Эффективные блоки питания экономят деньги, поскольку они тратят меньше энергии, а затем сэкономленное электричество будет использоваться для обеспечения питания того же компьютера.

Преимущества и недостатки – Одним из основных преимуществ SMPS является то, что он более эффективен, чем линейные регуляторы, поскольку переключающий транзистор рассеивает мало энергии, работая в качестве переключателя. Некоторые другие преимущества SMPS включают меньший размер и более легкий вес , поскольку тяжелые трансформаторы частоты сети и тепловыделение исключаются в SMPS.

Большая сложность, генерация высокой амплитуды, высокой частоты являются недостатками.Дешевый SMPS может создавать помехи для оборудования A / V , подключенного к той же фазе, из-за обратной связи с электрическими коммутационными шумами на линии электропитания.

Меры предосторожности – После того, как шнур питания отсоединен от стены, конденсатор основного фильтра может сохранять до 325 вольт. В некоторых ИИП отсутствует конденсатор утечки, который используется для медленной разрядки конденсатора. Любой контакт с этим конденсатором может привести к сильному поражению электрическим током. Конденсатор иногда подключается к первичной и вторичной обмоткам трансформатора, чтобы уменьшить EMI (электромагнитная индукция). Если трансформатор один, это может привести к поражению электрическим током.


Как выбрать лучший блок питания для ПК

Блоки питания

– это компонент ПК, который часто неправильно понимают и не замечают. Многие пользователи выбирают блок питания для ПК, исходя только из общей мощности, предполагая, что выше всегда синонимично лучше .Другие вообще не обращают внимания на выбор блока питания (БП) и соглашаются на любую мерзость, прибывшую вместе с их машиной. Но, учитывая, насколько важен хороший источник питания для стабильности и долговременной надежности системы, очень жаль, что блоки питания получают так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает то, что рынок блоков питания наводнен продуктами недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда стремительный рост цен на криптовалюту создал огромный спрос на видеокарты и блоки питания.Но выбрать надежный и эффективный блок питания можно, если вооружиться правильными знаниями.

Это руководство по блоку питания может помочь вам определить лучший источник питания для вашего . Между тем, это руководство по установке блока питания может помочь вам в настройке после того, как вы выбрали блок питания. Давайте копаться.

Выбор блока питания

Сезонный

Думайте о блоке питания не меньше, чем о процессоре компьютера.

Не существует единого универсального правила выбора качественного блока питания.Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом могут оказаться полезными.

Во-первых, всегда покупайте блок питания от известного производителя и ищите отзывы о нем перед покупкой. Избегайте дешевых обычных источников питания, которые, как правило, не соответствуют стандартам. Ищите уважаемые бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec – производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько неудач среди всех шпилек.Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее небольших легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также они оснащены радиаторами большего размера для превосходного рассеивания тепла – все это приводит к увеличению веса. Еще одним плюсом являются вентиляторы охлаждения большего размера, которые обычно пропускают больше воздуха, но при этом производят меньше шума, чем вентиляторы меньшего размера.

Сильверстоун Разъем 6 + 2 контакта.

Конечно, вам также следует проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой.Термин 20 + 4 контакта относится к разъему, который может функционировать как 20-контактный или 24-контактный разъем. В 6 + 2-контактном разъеме, показанном справа, вы можете включить или выключить два контакта разъема в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны меньшие блоки и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем блок питания ATX – это то, что нужно.

При поиске блока питания обратите внимание на три важнейшие характеристики: выходная мощность, шины и эффективность.Другие характеристики и функции тоже важны, но эти три напрямую влияют на производительность блока питания.

Все о выпуске

Производители обычно указывают мощность своих блоков питания в ваттах. Блок питания с более высокой мощностью может обеспечить большую мощность. Источники питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для продуктов сверхвысокого класса, класса для энтузиастов). Номинальная мощность выше этого значения превысит возможности типичной 15-амперной электрической розетки.Здесь важно число для постоянной или непрерывной мощности, а не для пиковой мощности. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале ваше устройство должно обеспечивать большую мощность ваших компонентов и иметь дополнительный запас на случай, если вы захотите подключить дополнительные компоненты позже. Большинство источников питания достигают своего пикового уровня эффективности при нагрузках от 40 до 80 процентов. Для достижения максимальной эффективности рекомендуется увеличить мощность блока питания примерно до 50–60 процентов, но при этом оставить место для расширения в будущем.

EVGA

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или совокупный TDP (общая проектная мощность) существующих компонентов вашей системы составляет 300 Вт, блок питания на 600 Вт подойдет. В высокопроизводительной системе, загруженной компонентами, максимальная суммарная мощность которых может достигать 700 Вт, хорошо подойдет блок питания на 1200 Вт. Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 до 850 Вт, при этом 750 Вт уже давно являются приятным местом для геймеров. Более мощное оборудование требует более высокой мощности, особенно , если вы планируете разгон.

Удобные калькуляторы мощности блоков питания

Outervision и Seasonic предлагают вам ввести компоненты вашей сборки в мельчайших деталях – вплоть до напряжения разгона процессора и конкретных компонентов водяного охлаждения – а затем выдают приблизительную мощность блока питания для вашей системы.

Что касается мощности, один из распространенных мифов об источниках питания утверждает, что источники питания с большей мощностью обязательно потребляют больше энергии. Не соответствует действительности. При прочих равных, блок питания на 500 Вт не потребляет меньше энергии, чем блок на 1000 Вт. Это потому, что компоненты системы, а не блок питания, определяют потребление энергии. Если у вас в системе компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или блоком питания мощностью 1000 Вт.Опять же, номинальная мощность блока питания указывает на максимальное количество энергии, которое блок может обеспечить компоненты вашей системы, а не на то, сколько энергии он потребляет из розетки.

Эффективный БП – лучше БП

Рейтинг КПД источника питания важен, потому что блоки с более высоким КПД имеют более качественные компоненты, меньше расходуют энергию и выделяют меньше тепла – все это способствует снижению шума вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в качестве мощности для вашей системы, а остальные 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификатом «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства с сертификатом 80 Plus имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания на более высоких уровнях сертификации, как правило, имеют очень высокие цены. Среднестатистическим пользователям со средними потребностями, вероятно, следует придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особенно выгодную сделку с блоком питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Великие железнодорожные дебаты

Thomas Ryan / IDG

Помимо определения выходной мощности, производители указывают количество шин +12 В в их блоках питания. В «однорельсовом» блоке питания используется одна мощная шина +12 В для подачи питания на «голодные» компоненты системы. «Многорельсовый» блок делит свой выход между двумя или более шинами +12 В.

В конструкции с одной направляющей вся мощность от источника будет доступна любому компоненту, подключенному к устройству, независимо от используемого разъема или кабеля. Однако в случае выхода из строя однорельсовый источник питания может направить гораздо больший ток в ваши компоненты.

Между тем, основным недостатком многорельсового блока питания является то, что он не может распределять мощность между разными шинами. Например, если вы подключаете компоненты на 25 ампер к шине +12 В с максимальным номиналом 20 ампер, несоответствие приведет к срабатыванию механизма защиты от перегрузки по току (OCP) и отключению, даже если другие шины могут быть доступны с большим количеством мощность, чтобы сэкономить.Следовательно, с многорельсовым блоком питания вы должны обращать внимание на то, какие компоненты вы подключили к какой рейке, а это небольшая неприятность, о которой вам не нужно беспокоиться при использовании однорельсового источника питания.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-либо сталкиваетесь с катастрофическим отказом. Механизмы OCP в многорельсовом источнике питания контролируют каждую направляющую и отключают весь блок, если обнаруживают перегрузку на любой из направляющих. OCP на однорельсовых агрегатах срабатывает только при гораздо более высоких значениях силы тока, что может привести к серьезному расплавлению в случае серьезной перегрузки.

Итак, какой тип источника питания лучше – однорельсовый или многорельсовый? Обычно ни то, ни другое. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Тем не менее, если вы создаете особенно мощную систему, многорельсовый OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность поджаривания дорогостоящих компонентов во время вычислительной катастрофы.

Кабельная проводка: по частям или целиком?

Корсар Corsair HX850 – это частично модульный источник питания…

Еще одно соображение – это кабельная разводка.Источники питания доступны с жесткой проводкой, с частично модульной кабельной разводкой или с полностью модульной кабельной разводкой. В модульных источниках питания вы можете добавлять или удалять кабели от блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

С технической точки зрения, источник питания с проводной разводкой является оптимальным, поскольку не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов. Один конец кабеля припаян к печатной плате блока питания, а другой конец оканчивается стандартным разъемом без разрывов в линии.Каждый раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами – как это происходит с модульными источниками питания – вы добавляете большее сопротивление и еще одну потенциальную точку отказа в линии; и любое увеличение сопротивления приводит к потере эффективности.

Корсар … Тогда как AX860i полностью модульный.

Тем не менее, дополнительное сопротивление обычно минимально и не вызывает беспокойства у большинства пользователей. Между тем, модульная разводка кабелей значительно упрощает поддержание красивого и чистого интерьера вашего кейса – просто не подключайте лишние кабели, чтобы не было беспорядка.Большинство людей предпочитают модульные блоки питания, хотя они и стоят немного дороже немодульных моделей.

Компьютерные блоки питания | B&H Photo Video

Изучение компьютерных блоков питания

Компьютерные блоки питания преобразуют стандартное напряжение переменного тока (AC) в напряжение постоянного тока (DC) для персональных компьютеров и ноутбуков. В большинстве ПК используются импульсные блоки питания для автоматического или ручного преобразования в постоянное напряжение. Различные типы блоков питания для компьютеров могут включать модульные и полумодульные модели.


Кабели внутреннего питания и адаптеры для блоков питания компьютеров

Существует множество вариантов внутренних силовых кабелей и адаптеров ПК, которые могут повысить производительность. Адаптеры преобразования позволяют изменять существующие компоненты без их полной замены. Например, если подключение к вашей материнской плате 6-контактное, вы можете использовать переходник с 6-контактного на 8-контактный, чтобы подключить его к 8-контактному блоку питания.

Для улучшения или усиления существующих подключений к компонентам ПК требуются подходящие внешние и внутренние силовые кабели.Удлинительные кабели ATX позволяют увеличить длину соединения от исходного источника питания к материнской плате, чтобы снизить нагрузку на кабели. Используйте разъемы резисторов, чтобы вентиляторы работали тихо и правильно охлаждали ваш компьютер.


Выбор опций для модульных источников питания

Модульные блоки питания творческих возможностей, позволяющие подключать только те разъемы питания, которые вам нужны, улучшать воздушный поток и сводить к минимуму возможные путаницы с кабелями. Системы терморегулирования EVGA с рейтингом источников питания из титана, платины, золота, серебра или бронзы являются энергоэффективным выбором по сравнению со стандартной сертификацией 80 PLUS.

Добавить комментарий

Ваш адрес email не будет опубликован.
