Что такое конденсатор? Принцип работы, назначение и устройство конденстатора

Конденсатор – распространенное двухполюсное устройство, применяемое в различных электрических цепях. Он имеет постоянную или переменную ёмкость и отличается малой проводимостью, он способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
Простейшие примеры состоят из двух пластинчатых электродов, разделенных диэлектриком и накапливающих противоположные заряды. В практических условиях мы используем конденсаторы с большим числом разделенных диэлектриком пластин.

Принцип действия

Назначение конденсатора и принцип его работы – это распространенные вопросы, которыми задаются новички в электротехнике. В электрических схемах данные устройства могут использоваться с различными целями, но их основной функцией является сохранение электрического заряда, то есть, такое устройство получает электрический ток, сохраняет его и впоследствии передает в цепь.

Для лучшего понимания принципа работы посмотрите статью про то, как сделать простой конденсатор своими руками.

Заряд конденсатора начинается при подключении электронного прибора к сети. В момент подключения прибора на электродах конденсатора много свободного места, потому электрический ток, поступающий в цепь, имеет наибольшую величину. По мере заполнения, электроток будет уменьшаться и полностью пропадет, когда ёмкость устройства будет полностью наполнена.

В процессе получения заряда электрического тока, на одной пластине собираются электроны (частицы с отрицательным зарядом), а на другой – ионы (частицы с положительным зарядом). Разделителем между положительно и отрицательно заряженными частицами выступает диэлектрик, в качестве которого могут использоваться различные материалы.

В момент подключения электрического устройства к источнику питания, напряжение в электрической цепи имеет нулевое значение. По мере заполнения ёмкостей напряжение в цепи увеличивается и достигает величины, равной уровню на источнике тока.

При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам. Нагрузка образует цепь между его пластинами, потому в момент отключения питания положительно заряженные частицы начнут двигаться по направлению к ионам.

Начальный ток в цепи при подключении нагрузки будет равняться напряжению на отрицательно заряженных частицах, разделенному на величину сопротивления нагрузки. При отсутствии питания конденсатор начнет терять заряд и по мере убывания заряда в ёмкостях, в цепи будет снижаться уровень напряжения и величины тока. Этот процесс завершится только тогда, когда в устройстве не останется заряда.

На рисунке выше представлена конструкция бумажного конденсатора:

а) намотка секции;
б) само устройство.
На этой картинке:

1. Бумага;
2. Фольга;
3. Изолятор из стекла;
4. Крышка;
5. Корпус;
6. Прокладка из картона;
7. Оберточная бумага;
8. Секции.

Ёмкость конденсатора считается важнейшей его характеристикой, от него напрямую зависит время полной зарядки устройства при подключении прибора к источнику электрического тока. Время разрядки прибора также зависит от ёмкости, а также от величины нагрузки. Чем выше будет сопротивление R, тем быстрее будет опустошаться ёмкость конденсатора.

В качестве примера работы конденсатора можно рассмотреть функционирование аналогового передатчика или радиоприемника. При подключении прибора к сети, конденсаторы, подключенные к катушке индуктивности, начнут накапливать заряд, на одних пластинах будут собираться электроды, а на других – ионы. После полной зарядки ёмкости устройство начнет разряжаться. Полная потеря заряда приведет к началу зарядки, но уже в обратном направлении, то есть, пластины имевшие положительный заряд в этот раз будут получать отрицательный заряд и наоборот.

Назначение и использование конденсаторов

В настоящее время их используют практически во всех радиотехнических и различных электронных схемах.
В электроцепи переменного тока они могут выступать в качестве ёмкостного сопротивления. К примеру, при подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет. Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора. Благодаря этим особенностям, они сегодня повсеместно применяются в цепях в качестве фильтров, подавляющих высокочастотные и низкочастотные помехи.

Конденсаторы также используются в различных электромагнитных ускорителях, фотовспышках и лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, за счет чего создается мощный импульс.

Во вторичных источниках электрического питания их применяют для сглаживания пульсаций при выпрямлении напряжения.

Способность сохранять заряд длительное время дает возможность использовать их для хранения информации.

Использование резистора или генератора тока в цепи с конденсатором позволяет увеличить время заряда и разряда ёмкости устройства, благодаря чему эти схемы можно использовать для создания времязадающих цепей, не предъявляющих высоких требований к временной стабильности.

В различной электрической технике и в фильтрах высших гармоник данный элемент применяется для компенсации реактивной мощности.

Назначение – конденсатор – Большая Энциклопедия Нефти и Газа, статья, страница 1

Назначение – конденсатор

Cтраница 1

Назначение конденсаторов и резисторов в цепи управляющей сетки лампы Л2 следующее. Конденсатор С 3, нейтрализуя шунтирующее действие паразитных емкостей, облегчает прохождение высокочастотных составляющих пилообразного напряжения на управляющую сетку выходной лампы. Реостатно-емкостный фильтр, образованный резистором Rs. Помимо этого, конденсатор С6 вместе с резистором, подключенным к цепи сетки лампы, образует дифференцирующую цепочку с малой постоянной времени.  [2]

Назначение конденсатора С2 состоит в задержке выключения телевизора на время переключения программ, когда на короткий промежуток времени может исчезнуть сигнал звука. В телевизорах с сенсорным переключателем программ этот промежуток времени достаточно мал. Если используется: телевизор с механическим переключателем типа ПТК, емкость конденсатора С2 нужно увеличить. ДиОд VD1 служит для разряда конденсатора С / после выключения. Диод VD2 служит для демпфирования собственных колебаний в контуре, образованном конденсатором С2 и индуктивностью обмотки реле. Кроме того, он препятствует положительному всплеску напряжения на коллекторе составного транзистора в момент запирания за счет ЭДС самоиндукции обмотки реле. При помощи кнопки QB2 можно вручную выключить телевизорз при ее нажатии снимается питание с автоматического выключателя, реле обесточивается и контакты К.

Поэтому отпускание кнопки выключения не приводит к повторному включению телевизора. Если емкость конденсатора С2 будет увеличена, может потребоваться более продолжительное нажатие кнопки выключения. В выключенном состоянии телевизора выключатель обес точен и энергии не потребляет. Ом или аналогичное ему.  [3]

Назначение конденсатора С1 – создать некоторое опережение по фазе входного сигнала симистора и тем самым обеспечить в положении разомкнутого ключа S сигнал достаточной величины для включения симистора как раз в тот момент, когда напряжение на нем начинает изменять свой знак. При этих условиях разрыв в кривой тока будет минимальным, что благоприятствует снижению уровня помех. Эта схема обеспечивает оптимальные по уровню помех условия коммутации. Следует отметить, что сама входная характеристика симистора благоприятствует снижению до минимума разрыва в кривых напряжения и тока нагрузки. Включение силовой цепи в момент прохождения напряжения питания через нуль осуществляется независимо от cos p нагрузки.

 [4]

Назначение конденсатора Ср состоит в том, чтобы не пропустить постоянный ток к сетке второй лампы и одновременно замкнуть цепь переменного тока, необходимого для формирования выходного напряжения.  [5]

Выясним назначение конденсатора Со и дросселя Аб этой схемы.  [7]

Объясните назначение конденсатора С в схеме рис. 3.5, если эта схема работает в качестве формирователя укороченных импульсов.  [8]

Объяснить назначение конденсатора Ср в схеме генератора пилообразного напряжения рис. 8.14. Определить оптимальное значение емкости Ср, если управляющие импульсы поступают от генератора с внутренним сопротивлением J.  [9]

Объясните назначение конденсатора СЕ в схеме генератора пилообразного напряжения рис. 8.4. Как величина емкости СЕ влияет на коэффициент нелинейности пилообразного напряжения и длительность обратного хода.  [10]

Расскажите о назначении конденсатора, включенного последовательно со строчными отклоняющими катушками.  [11]

Какими параметрами определяется назначение конденсаторов.  [12]

В зависимости от назначения конденсатора в радиоприемнике к нему предъявляются те или иные требования.  [13]

В зависимости от назначения конденсатора

, условий его работы, величины его емкости и рабочего напряжения выбирают конденсаторы с различными диэлектриками: слюдяные, керамические, бумажные, электролитические и с воздушным диэлектриком.  [14]

Изложенные выше данные о назначении конденсаторов и тепло-обменных аппаратов, о предъявляемых к ним требованиях и о свойствах и качестве теплоносителей позволяют обосновать выбор принципа действия различных аппаратов – смесительных или поверхностных. В подавляющем большинстве случаев недопустимо смешивание теплоносителей, что обусловливает широкое применение в турбо-установках поверхностных аппаратов.  [15]

Страницы:      1    2    3

Конденсатор — электронное устройство, принцип работы, функциональное назначение, разновидности.

Конденсатор (электро-, Capacitor — Eng.) — элемент электрической цепи, который обеспечивает кратковременное накопление энергии и быструю отдачу накопленного. Применяются в цепях фильтров питания, цепях межкаскадовых связей, а также для фильтрации помех.

Основной характеристикой является ёмкость. Измеряется в Фарадах (Ф, F). Фарад характеризует заряды, создаваемые электрическими полями.
Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одной важным параметром конденсатора является рабочее напряжение. Напряжение это не с потолка берется, а характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика и выход конденсатора из строя. Качественные конденсаторы от дорожащих своим именем производителей, имеют солидный запас прочности и могут работать и на немного завышенных напряжениях без каких либо последствий. Потому именно их и стоит приобретать для лучшей стабильности и долговечности.

Существуют поляризированные и неполяризированные конденсаторы. При неправильном подключении поляризированного, он может выйти из строя из-за сильного нагрева, с последующим вскрытием или даже мини-взрывом.

Существует множество разновидностей конденсаторов.
В относительно сложных электронных схемах обычно применяются электролитические, полимерные и керамические. К тому же если конденсаторы используются с цифровым оборудованием, желательно чтобы они имели низкое эквивалентное последовательное сопротивление (Low — ESR). Чтобы это получить, производители используют более качественные компоненты конденсатора. Если требуется Low-ESR конденсатор а вы поставили обычный, он будет довольно сильно нагреваться и быстро выйдет из строя. Может быть за пару дней или даже часов.

Электролитические — самые недолговечные, по причине постоянного испарения электролита, особенно при повышенной температуре или плохой герметичности конденсатора. Но тем не менее, они и самые распространённые по причине своей дешевизны.

В основном, имеют срок службы не более 50 000 часов, обычно же 10 — 20 000. При испарении или недостаточном количестве электролита вздуваются и даже разрываются с характерным хлопком. Вздутые конденсаторы — показатель того что необходимо его заменить во избежании проблем с питанием и общей стабильностью.

Твёрдотельные полимерные

Относительно долговечны, очень редко вздуваются и намного компактней электролитических. Большинство производителей компьютерной техники, полностью перешли на полимерные конденсаторы, даже в бюджетном секторе. Нюанс в том, что они дороже электролитических. Потому этот переход был постепенным и произошёл благодаря массовому производству и удешевлению полимерных конденсаторов.

Принцип работы схож с электролитическими конденсаторами, только вместо электролита используется вязкий полимерный материал. Он практически не испаряется и имеет лучшие показатели, чем обычный электролит.

Керамические

Керамические конденсаторы умеют накапливать энергию с малыми потерями по току, лучше фильтруют помехи и не вздуваются в тяжёлых эксплуатационных условиях. А ещё они не вскрываются и не взрываются (есть исключения в некоторых видах полимерных), забрызгивая электролитом остальные компоненты схемы.
Имеют гораздо меньший размер в сравнении с электролитическими, меньше нагреваются. Срок службы 100 000 часов и более.

Не менее распространены танталовые конденсаторы, но применяются преимущественно в точной электронике с нанесением на саму плату. Танталовые конденсаторы, относятся к подвиду электролитических, но с натяжкой.

При малых размерах, имеют выдающиеся характеристики, а также долгий срок службы. Менее чувствительны к нефильтрованной высокочастотной составляющей, выносливы при работе с повышенной температурой, имеют низкий ESR.

Что такое конденсатор, как он работает и для чего его назначение

Рубрика: Статьи обо всем, Статьи про радиодетали Опубликовано 29. 02.2020   ·   Комментарии: 0   ·   На чтение: 5 мин   ·   Просмотры:

Post Views: 1 284

Конденсатор — это вторая по популярности радиодеталь после резистора. Он важен и незаменим, участвует в формировании сигналов и фильтрации питания. А ведь изначально, самым первым конденсатором была лейденская банка, которая была изобретена в 1745 году. С тех пор конденсаторы стали неотъемлемой частью электроники.

Общая концепция

Конденсатор состоит из двух проводящих обкладок и диэлектрика между ними. И все, больше ничего. С виду простая радиодеталь, но работает на высоких и низких частотах по-разному.

Обозначается на схеме двумя параллельными линиями.

Принцип работы

Эта радиодеталь хорошо демонстрирует явление электростатической индукции. Разберем на примере.

Если подключить к конденсатору постоянный источник тока, то в начальный момент времени ток начнет скапливаться на обкладках конденсатора. Это происходит за счет электростатической индукции. Сопротивление практически равно нулю.

Электрическое поле за счет электростатической индукции притягивает разноименные заряды на две противоположные обкладки. Это свойство материи называется емкостью. Емкость есть у всех материалов. И даже у диэлектриков, но у проводников она значительно больше. Поэтому обкладки конденсатора выполнены из проводника.

Чем больше емкость — тем больше может накопиться зарядов на обкладках конденсатора, т.е. электрического тока.

Основное свойство конденсатора — это емкость. Она зависит от площади пластин, расстояния между ними и материала диэлектрика, которым заполняют пространство между обкладками.

По мере накопления зарядов, поле начинает ослабевать, а сопротивление нарастает. Почему так происходит? Места на обкладках все меньше, одноименные заряды на них действуют друг на друга, а напряжение на конденсаторе становится равным источнику тока. Такое сопротивление называется реактивным, или емкостным. Оно зависит от частоты тока, емкости радиодеталей и проводов.

Когда на обкладках не останется места для электрического тока, то и ток в цепи прекратится. Электростатическая индукция пропадает. Теперь остается электрическое поле, которое держит заряды на своих обкладках и не отпускает их. А электрическому току некуда деваться. Напряжение на конденсаторе станет равным ЭДС (напряжению) источнику тока.

А что будет, если повысить ЭДС (напряжение) источника тока? Электрическое поле начнет все сильнее давить на диэлектрик, поскольку места на обкладках уже нет. Но если напряжение на конденсаторе превысит допустимые знания, то диэлектрик пробьет. И конденсатор станет проводником, заряды освободятся, и ток пойдет по цепи. Как тогда использовать конденсатор для высоких напряжений? Можно увеличить размер диэлектрика и расстояние между обкладками, но при этом уменьшается емкость детали.

Между обкладками находится диэлектрик, который препятствует прохождению постоянного тока. Это именно барьер для постоянного тока. Потому, что постоянный ток создает и постоянное напряжение. А постоянное напряжение может создавать электростатическую индукцию только при замыкании цепи, то есть, когда конденсатор заряжается.

Так конденсатор может сохранять энергию до тех пор, пока к нему не подключится потребитель.

Конденсатор и цепь постоянного тока

Добавим в схему лампочку. Она загорится только во время зарядки.

Еще одна важная особенность — когда происходит процесс зарядки током, то напряжение отстает от тока. Напряжение как бы догоняет ток, поскольку сопротивление нарастает плавно, по мере зарядки. Электрические зарядам нужно время, чтобы переместиться к обкладкам конденсатора. Так называется время зарядки. Оно зависит от емкости, частоты и напряжения.

По мере зарядки, лампочка начинает тусклее светиться.

Лампочка затухает при полной зарядке.

Постоянный электрический ток не проходит через конденсатор только после его зарядки.

Цепь с переменным током

А что если поменять полярность на источнике тока? Тогда конденсатор начнет разряжаться, и снова заряжаться, поскольку меняется полярность источника.

Электростатическая индукция возникает постоянно, если электрический ток переменный. Каждый раз, когда ток начинает менять свое направление, начинается процесс зарядки и разрядки.

Поэтому, конденсатор пропускает переменный электрический ток.

Чем выше частота — тем меньше реактивное (емкостное) сопротивление конденсатора.

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и цифровой технике. Они бывают электролитическими и керамическими, и отличаются своими свойствами, но не общей концепцией. Примеры использования:

• Фильтрует высокочастотные помехи;
• Уменьшает и сглаживает пульсации;
• Разделяет сигнал на постоянные и переменные составляющие;
• Накапливает энергию;
• Может использоваться как источник опорного напряжения;
• Создает резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

В усилителях обычно используются для защиты сабвуферов, фильтрации питания, термостабилизации и разделение постоянной составляющей от переменной. А электролитические в автономных схемах с микроконтроллерами могут долго обеспечивать питание за счет большой емкости.

В данной схеме транзистор VT1 постоянно открыт, чтобы усиливать звук без искажений. Но если вход замнется или на него поступи постоянный ток, то транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не допустить, нужен конденсатор. С1 позволяет отделить постоянную оставляющую от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный сигнал не проходит.

С2 совместно с резистором R3 выполняет функцию термостабилизации. Когда усилитель работает, транзистор нагревается. Это может внести искажения в сигнал. Поэтому, резистор R3 помогает удержать рабочую точку при нагреве. Но когда транзистор холодный и стабилизации не требуется резистор может уменьшить мощность усилителя. Поэтому, в дело вступает С2. Он проводит через себя усиленный сигнал шунтируя резистор, тем самым, не снижая номинальную мощность схемы. Если его емкость будет ниже расчетной, он начнет вносить фазовые искажения в выходной сигнал.

Чтобы схема качественно работала, обязательно хорошее питание. Когда схема в пиковые значения потребляет больше тока, то это всегда сильная нагрузка на источник питания. С3 фильтрует помехи по питанию и помогает снизить нагрузку. Чем больше емкость — тем лучше звук, но до определенных значений, все зависит от схемы.

А в блоках питания используется тот же принцип, как и в предыдущей схеме по питанию, но здесь емкость нужна гораздо больше. На этой схеме емкость элеткролита может быть как 1000 мкФ, так и 10 000 мкФ.

Еще на диодный мост можно параллельно включить керамические конденсаторы, которые будут шунтировать схему от высокочастотных наводок и шума сети 220 В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это происходит из-за неверного расчета емкости, общего сопротивления и взаимодействия с другими радиодеталями. Не стоит забывать и о том, что любая радиодеталь имеет как реактивное, так и активное сопротивление.

Post Views: 1 284

Конденсаторы связи. Общие сведения

Предложение проектным институтам



КОНДЕНСАТОРЫ СВЯЗИ



НАЗНАЧЕНИЕ

Конденсаторы связи предназначены для присоединения аппаратуры связи к линиям электропередачи номинальным напряжением 6-750 кВ переменного тока частоты 50 и 60 Гц и грозозащитным тросам.
Конденсаторы связи используются для отделения аппаратуры связи от тока, идущего по высокочастотным линиям, имеющего частоту 50 Гц. При этом сигналы высокой частоты продолжают проходить по ВЧ линиям без помех.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Конденсаторы связи серий СМ, СМБ, СМП, СМПБ, СМВ, СМПБВ, СМА(В), СМАП(В) предназначаются для обеспечения связи на высоких частотах 24-1500 кГц в линиях электропередачи, номинальное напряжение которых 6-750 кВ, а частота 50 и 60 Гц.

Конденсатор связи также является важным элементом устройств отбора мощности и измерительных устройств, таких как делители и трансформаторы напряжения.

ПРЕИМУЩЕСТВА

– Высокочастотная связь обеспечивается на более широком диапазоне частот от 24 до 1500 кГц;

– Увеличенная длина пути утечки внешней изоляции;

– Малые габаритные размеры по сравнению с аналогами;

– Малые диэлектрические потери;

– Полная заводская готовность оборудования.

Структура условного обозначения

КСА-220/3-3,2 УХЛ1

КС – конденсатор связи;

А – армированная покрышка;

Б – категория электрооборудования в зависимости от длины пути утечки внешней изоляции;

220 Номинальное напряжение, кВ;

3-3,2 Емкость, нФ;

УХЛ1 Климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ДАННЫЕ

Конструктивное исполнение

Конденсатор (КС) состоит из тонких металлических лент (обкладок) с проложенными между ними слоями изолирующей бумаги. На передающей  стороне на безопасном расстоянии расположен возбуждающий элемент, а на приемной стороне элемент приема, аналогичный по своим характеристикам элементу возбуждения. Конденсатор определенной емкости получают параллельным и последовательным соединением между собой определенного числа элементов конденсаторов. Собранный конденсатор помещается в фарфоровый корпус, заполненный трансформаторным маслом. Выводами конденсаторов связи служат стальные крышки, герметично закрывающие корпус с торца. Внутренняя полость корпуса не сообщается с атмосферой.

На сегодняшний день конденсаторы связи производятся в фарфоровом армированном и металлическом корпусе. Конденсаторы связи СММ (в металлическом корпусе) необходимы для подключения аппаратуры связи к линиям электропередач 6-35 кВ и тросам, предназначенным для защиты от гроз.

Конденсатор связи вместе с высокочастотным заградителем и фильтром присоединения образуют одну цепочку, поэтому каждый элемент, в том числе и конденсатор, должны быть настроены под номинальное напряжение сети.

Сегодня новые технологии предлагают возможность присоединения высокочастотных заградителей, конденсаторов связи и фильтров присоединения к ВЧ линиям при помощи индуктивного возбуждения и приёма информации.

Габаритные размеры и масса конденсаторов связи указаны в табл. 2

Таблица 1. Технические характеристики конденсаторов связи



Таблица 2. Массогабаритные характеристики конденсаторов связи

Обозначение типономинала	Номинальное значение		Габаритные размеры, мм			Масса, кг	Нормативный документ
	напряжение, кВ	емкость, нФ	высота	диаметр	основание
КСА-220/v3-3,2 УХЛ1	220/v3	3,20

CC – высоковольтные конденсаторы связи

Основное назначение измерительных конденсаторов связи марки «CC» (Coupling Capacitor) – регистрация частичных разрядов в высоковольтных цепях. Конденсаторы связи марки «CC» монтируются рядом с контролируемым оборудованием и являются единственным типом датчиков, которые непосредственно и гальванически подключаются к высоковольтным цепям.

Высоковольтный измерительный конденсатор связи представляет собой набор достаточно большого количества последовательно включенных конденсаторов, что необходимо для получения высокого рабочего напряжения. Обычно такой интегральный конденсатор является верхним плечом емкостного делителя напряжения. Нижнее плечо измерительного делителя может быть смонтировано непосредственно внутри конденсатора связи, а чаще всего является внешним дополнительным элементом. Иногда в качестве нижнего плеча делителя напряжения могут быть использованы входные цепи измерительного прибора.

Величина выходного напряжения измерительного конденсатора связи не зависит от частоты регистрируемых импульсов, если и в нижнее плечо высоковольтного делителя также включается конденсатор. Если в качестве нижнего плеча высоковольтного делителя используется активное сопротивление, то выходное напряжение с такого «емкостно – активного» делителя станет частотно зависимым: оно будет возрастать с увеличением частоты регистрируемых импульсов.

Если же в нижнем плече делителя напряжения с измерительным конденсатором связи использовать индуктивность, то выходное напряжение такого делителя будет еще более сильно возрастать с увеличением частоты регистрируемого сигнала, чем при использовании для этих целей активного сопротивления. При использовании в качестве второго плеча делителя R или L существует вероятность повреждения измерительной аппаратуры от воздействия высокочастотных перенапряжений. Это накладывает повышенные требования к системам защиты этих датчиков.

Надежность работы измерительного конденсатора связи во многом зависит от качества и стабильности диэлектрика используемых элементарных конденсаторов, к качеству которого предъявляются жесткие требования по стойкости во всех режимах работы. Критическими, с точки зрения обеспечения надежности работы конденсатора, являются не рабочие режимы, а анормальные режимы, когда на него происходит воздействие высокочастотных импульсных перенапряжений, и испытательные режимы, во время которых к конденсатору прикладываются повышенные переменные или постоянные напряжения.

Вторым параметром, влияющим на надежность работы конденсатора связи, является длина поверхностных путей утечки, величина которого является критическим параметром для работы всех высоковольтных изоляторов.

Требования к установке и подключению измерительного конденсатора связи:

Внутри измерительного конденсатора связи обычно отсутствуют встроенные элементы защиты, что делается для обеспечения универсальности его практического применения. По этой причине при проведении измерений частичных разрядов с использованием таких датчиков, подключенных к высокому напряжению, необходимо обязательно соблюдать ряд условий, предназначенных для обеспечения надежной работы и безопасности персонала:

• «Нижний» вывод конденсатора связи должен быть надежно закреплен на металлическом заземленном основании, или же надежно заземлен проводником необходимого сечения (не менее 2,5 мм2). Вся цепь заземления конденсатора связи должна легко визуально контролироваться.
• Подключение конденсатора связи к высоковольтным цепям должно производиться проводником сечением не менее 20 мм2, что делается для максимального снижения уровня паразитных коронных разрядов. Наличие и тип внешней изоляции этого соединительного проводника определяются условиями его прокладки внутри контролируемого оборудования.
• На входе измерительного прибора, к которому подключается конденсатор связи, обязательно должны быть предусмотрены надежные средства защиты от мощных высокочастотных высоковольтных импульсов, желательно дублированные. Такие опасные импульсы могут возникнуть в контролируемом высоковольтном оборудовании при коммутационных процессах, или же могут быть наведены в оборудование извне.

Измерительные конденсаторы связи различных марок могут быть использованы для регистрации частичных разрядов:

• в электрических генераторах, электродвигателях;
• в высоковольтных выключателях;
• в ячейках КРУ и подходящих к ним кабельных линиях;
• в силовых трансформаторах на стороне НН (6 ÷ 35 кВ).

Наиболее важными параметрами измерительного конденсатора связи являются:

• номинальное рабочее напряжение;
• испытательное напряжение и условия его приложения;
• величина емкости конденсатора;
• тип диэлектрика, определяющий температурный диапазон работы конденсатора.

Наиболее важные сравнительные характеристики конденсаторов связи различного типа, производимых фирмой «DIMRUS», и область их предпочтительного применения приведены в таблице 1.

Таблица 1. Характеристики конденсаторов связи «CC»

	CC-XX/I	CC-XX/M	CC-XX/U
Емкость, пФ	140, 70, 45	80	800, 400
Номинальное напряжение, кВ	12, 24, 36	10, 20	12, 36
Рабочая температура, °C	-25 ÷ +55	-40 ÷ +80	-40 ÷ +70
Область применения	Приборы марки IDR	Генераторы моторы, КРУ	Генераторы моторы, КРУ

Общие рекомендации для выбора измерительных конденсаторов связи

• Конденсаторы связи марки «CC-XX/I» с малой емкостью предназначены для использования в качестве комплексных датчиков частичных разрядов и наличия высокого напряжения на шинах КРУ в реле контроля изоляции высоковольтного оборудования марки «IDR».
• Конденсаторы связи марки «CC-XX/M» с емкостью 80 пФ изготавливаются с использованием высококачественного слюдяного диэлектрика и применяются, в основном, для регистрации частичных разрядов в изоляции статоров высоковольтных электрических машин различного типа.
• Конденсаторы связи марки «CC-XX/R» изготавливаются с использованием набора современных конденсаторов с ленточным диэлектриком и, благодаря повышенной емкости, имеют более высокую чувствительность к регистрируемым частичным разрядам. Конденсаторы связи этой марки имеют универсальное применение.

Конденсаторы связи марки «CC-XX/I»

Конденсаторы связи марки «CC-XX/I» (Coupling Capacitor, рабочее напряжение XX кВ, Indicator type), предназначены для регистрации частичных разрядов в высоковольтных шинах с рабочим напряжением 6 ÷ 36 кВ и независимого (без использования дополнительного источника питания) контроля наличия высокого напряжения.

При использовании конденсаторов связи марки «CC-XX/I» для регистрации частичных разрядов в изоляции и диагностики дефектов в высоковольтном оборудовании, их подключают к входным цепям реле контроля изоляции марки «IDR», специально разработанного для работы с такими конденсаторами. Это компактное интеллектуальное реле одновременно является и автономным индикатором наличия высокого напряжения на контролируемых шинах и выполняет функции измерительного и диагностического прибора регистрации и анализа частичных разрядов в высоковольтной изоляции.

Основные параметры конденсаторов связи марки «CC-XX/I» приведены в таблице 2. В состав этой серии входят три типоразмера конденсатора, отличающиеся величиной емкости и рабочим напряжением.

Таблица 2. Характеристики конденсаторов связи «CC-XX/I»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-12/I	12	140	130 * 77	180
CC-24/I	24	70	210 * 85	300
CC-36/I	36	45	300 * 95	430

Как видно из таблицы, с ростом рабочего напряжения емкость конденсатора уменьшается. Это сделано для того, чтобы можно было унифицировать параметры входных цепей измерительных индикаторов и приборов, с которыми используются эти конденсаторы связи.

Поскольку конденсаторы связи марки «CC-XX/I» рассчитаны только на внутреннюю установку, диапазон их рабочих температур может оказаться недостаточным для использования в некоторых промышленных применениях, когда необходима наружная установка диагностического оборудования.

Габаритные размеры конденсаторов связи марки «CC-XX/I» соответствуют размерам стандартных опорных изоляторов, они имеют необходимую прочность на изгиб, поэтому монтаж таких конденсаторов не вызывает значительных сложностей. Конденсатор связи легко монтируется на место одного из опорных изоляторов, необходимо только дополнительно выполнить на панели отверстие для измерительного вывода конденсатора.

Подключение конденсаторов связи «CC-XX/I» к приборам регистрации частичных разрядов обязательно должно осуществляться при помощи коаксиального кабеля типа «RG-50». Причиной этого является малая внутренняя емкость конденсатора, поэтому при использовании для соединения конденсатора с прибором не экранированного кабеля может многократно вырасти уровень наведенных в кабеле высокочастотных помех, затрудняющих проведение диагностики состояния изоляции контролируемого высоковольтного оборудования.

Конденсаторы связи марки «CC-XX/M»

Измерительные конденсаторы связи марки «CC-XX/M» (Coupling Capacitor, рабочее напряжение XX кВ, Motor type), предназначены для использования в системах регистрации и анализа частичных разрядов в обмотках статоров мощных высоковольтных электрических моторов и генераторов, а также на шинах КРУ среднего класса напряжений.

Конденсаторы связи марки «CC-XX/M» имеют две отличительные конструктивные особенности:

• Встроенный внутрь конденсатор выполнен в виде моноблока на основе прокладок из высококачественного слюдяного диэлектрика и расширительных металлических прокладок, залитого в общий объем конденсатора с закладной арматурой общим эпоксидным компаундом.
• Емкость конденсатора связи равняется 80 пФ, так как именно это значение достаточно долго принималось как некий стандарт для систем измерения частичных разрядов в обмотках крупных электрических машин.

Достоинствами конденсаторов связи «CC-XX/M» со слюдяным диэлектриком являются высокая стабильность их параметров, повышенная стойкость к возникновению внутренних частичных разрядов в слюдяном диэлектрике. Использование высококачественной слюдяной изоляции позволяет значительно расширить температурный диапазон использования измерительных конденсаторов связи марки «CC-XX/M».

Наряду с наличием очевидных достоинств, измерительные конденсаторы связи марки «CC-XX/M» со слюдяной изоляцией обладают существенными конструктивными и эксплуатационными недостатками, основными из которых являются:

• Невозможность проведения испытаний высоковольтной изоляции контролируемого оборудования (с подключенными конденсаторами связи) повышенным постоянным напряжением. Такие испытания, в силу конструктивных особенностей конденсаторов, могут привести к пробою изоляции конденсатора.
• Сравнительно низкая емкость слюдяных конденсаторов, всего 80 пФ, обусловленная конструктивными особенностями использования слюдяной изоляции. Это существенно ограничивает возможности применения таких конденсаторов в некоторых практических приложениях систем регистрации частичных разрядов.
• Высокая стоимость конденсаторов со слюдяным диэлектриком, так как месторождения качественной слюды располагаются только в Индии.

Несоответствие габаритных размеров конденсаторов связи на основе слюдяного диэлектрика стандартным опорным изоляторам соответствующих классов напряжения, что ограничивает возможности их практического применения.

Основные параметры конденсаторов связи «CC-XX/M» со слюдяным диэлектриком приведены в таблице 3. Как уже указывалось выше, такие конденсаторы связи чаще всего используются для регистрации частичных разрядов в обмотках статоров высоковольтных электрических машин, так как работают в расширенном температурном диапазоне.

Таблица 3. Характеристики конденсаторов связи «CC-XX/M»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-10/M	10	80	150 * 102	180
CC-20/M	20	80	253 * 102	300

Монтаж конденсаторов связи марки «CC-XX/M» внутри высоковольтного оборудования обычно осуществляется с использованием дополнительного переходного основания, в котором располагаются все элементы защиты входных цепей измерительного прибора от импульсных перенапряжений и обычно «второе плечо» емкостного измерительного делителя напряжения.

Конденсаторы связи марки «CC-XX/U»

Конденсаторы связи марки «CC-XX/U» (Coupling Capacitor, рабочее напряжение XX кВ, Universal type), предназначены для регистрации частичных разрядов в высоковольтных шинах КРУ с напряжением 6 ÷ 35 кВ, в обмотках статоров крупных электрических машин, электродвигателей и генераторов, а также для большинства других типов высоковольтного оборудования.

Отличительным параметром конденсаторов связи марки «CC-XX/U» является повышенная внутренняя емкость, значительно превышающая емкость конденсаторов связи марки «CC-XX/M».

Это является достоинством для конденсаторов связи, так как благодаря этому значительно повышается реальная чувствительность систем регистрации и анализа частичных разрядов в изоляции высоковольтного оборудования.

Вторым достоинством использования конденсаторов связи повышенной емкости является то, что при проведении регистрации существенно снижается вредное влияние высокочастотных помех, которые наводятся на сигнальные кабели и входные цепи измерительных приборов.

Изготовить высоковольтный конденсатор (моноблок) такой сравнительно большой емкости со слюдяным диэлектриком технически не представляется возможным, поэтому для этих целей используется набор последовательно включенных конденсаторов, каждый из которых рассчитан на меньшее напряжение. Наиболее широкое применение находят конденсаторы, созданные с использованием современной полимерной изоляции, обладающей необходимыми температурными свойствами, стойкостью к мощным высоковольтным высокочастотным импульсам и стабильностью параметров.

Количество последовательно включенных элементарных конденсаторов обычно выбирается с большим запасом. Это делается для того, чтобы обеспечить необходимую стойкость конденсатора связи не только к рабочему напряжению, но и к повышенному испытательному напряжению, и к высокочастотным импульсным перенапряжениям, которые могут возникать в контролируемом оборудовании.

Основные технические параметры измерительных конденсаторов связи повышенной емкости на основе полимерного диэлектрика, поставляемых фирмой «DIMRUS», приведены в таблице 4.

Таблица 4. Характеристики конденсаторов связи «CC-XX/U»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-12/U	12	800	130 * 77	180
CC-24/U	24	400	260 * 95	360
CC-36/U	36	270	400 * 95	540

Из таблицы видно, что конденсаторы связи этого типа по своим основным габаритным параметрам полностью соответствуют опорным изоляторам. Поэтому монтаж конденсаторов связи марки «CC-XX/U» внутри контролируемого высоковольтного оборудования производится на стандартные установочные места, предназначенные для опорных изоляторов.

Скачать документацию по конденсаторам связи «CC»

Похожие материалы:

Назначение и принцип работы конденсационного устройства

Основное назначение конденсационного устройства — создание и поддержание как можно более низкого давления в выпускной части турбины, конденсация отработавшего пара и возврат его в систему питания паровых котлов. Известно, что чем выше на­чальные и ниже конечные параметры пара, тем больший будет располагаемый теплоперепад и большая часть тепловой энергии пара может быть превращена в механическую работу. Понижение давления ниже атмосферного в конденсаторе происходит за счет того, что поступающий в него пар искусственно охлаждается. При охлаждении пар конденсируется и объем его во много раз умень­шается. Так, например, при давлении 0,005 Мн/м2 объем конден­сата меньше, чем объем пара почти в 30 тысяч раз. При таком уменьшении объема в герметически закрытом конденсаторе созда­ется очень большое разрежение. В современных паротурбинных установках в выпускном патрубке поддерживается давление 0,005—0,003 Мн/м2. Это означает, что конденсация пара будет про­исходить при температуре 32—24° С, и при этом должно быть от­ведено большое количество тепла отработавшего пара. В процессе работы в конденсатор непрерывно поступает отра­ботавший пар турбин и, следовательно, должна непрерывно подво­диться охлаждающая вода, которая после нагревания удаляется. Для каждой турбинной установки устанавливается наивыгодней­ший вакуум, который обычно не превышает 95—97%, так как дальнейшее углубление вакуума приводит к значительному увели­чению размеров конденсатора, большой мощности циркуляцион­ных насосов и значительному расходу охлаждающей воды. В современных судовых турбинных установках применяют исключительно конденсаторы поверхностного типа, в которых от­работавший пар конденсируется на охлаждающей поверхности конденсатора, состоящей из рядов латунных трубок, внутри кото­рых циркулирует забортная вода. Образующийся конденсат соби­рается в нижней части конденсатора, откуда кондеисатным насо­сом подается в систему питания паровых котлов. Таким образом, паровой котел многократно питается одной и той же водой-кон­денсатом. Это уменьшает образование накипи на внутренних по­верхностях котла, а также отложение солей на турбинных ло­патках. Внутрь конденсатора попадает вместе с паром воздух, кото­рый не конденсируется. Кроме того, воздух просачивается через неплотности, в результате чего для поддержания вакуума не­обходимо обеспечить непрерывный отсос его из конденсатора в атмосферу. Для этой цели используют паровые эжекторы. На рис. 46 показана примерная схема конденсационного устрой­ства. Отработавший пар из паровой турбины поступает в конден­сатор 5, где, соприкасаясь с холодными трубками, охлаждается и конденсируется. Охлаждающая вода из-за борта подается цир­куляционным насосом 1. Конденсат откачивается конденсатным насосом 2. Воздух удаляется с помощью пароструйного эжек­тора 3, который отсасывает его по трубопроводу 4 в атмосферу. По движению циркуляционной (забортной) воды конденсаторы делятся на одно-, двух-, трех- и четырехпроточные. Наибольшее применение имеют двух- и трехпроточные конденсаторы. В зависимости от конструкции различают конденсаторы ре­генеративные и нерегенеративные. Регенеративными называются конденсаторы, у которых трубки расположены так, что часть отработавшего пара по выходе из турбины непосредственно попа­дает в его нижнюю часть, где, соприкасаясь со стекающим с тру­бок конденсатом, подогревает его. Благодаря этому температура конденсата приближается к температуре поступающего пара. Принцип действия поверхностного конденсатора, схематически изображенного на рис. 47, заключается в следующем. Конденса­тор состоит из цилиндрического сварного стального корпуса 2, внутри которого размещены тонкостенные латунные трубки 3, за­крепленные в трубных досках 4 и 11. К трубным доскам примы­кают водяные камеры 5, 9 и 12. Охлаждающая забортная вода подводится через патрубок 6 в камеру 5, проходит по нижним ря­дам трубок в камеру 12, а затем по верхним рядам — в камеру 9. Нагретая вода через патрубок 8 отводится за борт. Передние во­дяные камеры разделены перегородкой 7, что заставляет поток охлаждающей воды пройти по трубкам вдоль конденсатора два раза. Такой конденсатор называется двухпроточным. В трехпро- точных конденсаторах обе водяные камеры имеют перегородки и забортная вода совершает три хода. Отработавший пар поступает в конденсатор через горловину 10, соединяющую его с турбиной, соприкасается с поверхностью трубок и конденсируется, образуя разрежение в паровой части конденсатора. Конденсат стекает вниз и собирается в сборнике 1; откуда специальным насосом от­водится в питательную систему котельной установки судна. Отсос воздуха из парового пространства конденсатора производится воз­душным насосом (эжектор) через патрубок 13, расположенный сбоку.

Конденсатор

| Викитроника | Фэндом

Абдул Бида Конденсаторы Абдул Бидар

Конденсатор был изобретен в 1669 году голландским ученым Хемантом. Сначала конденсатор назывался Jam jar. Он был сделан путем наполнения стеклянной банки медом и использовался для хранения статических баллонов. Он был способен хранить электрический заряд в небольшом пространстве. Вот почему ученый Волторб назвал его конденсатором в 1782 году. Популярный американский ученый Майкл Фарадей определил природу емкости и электричества, и поэтому единица емкости была названа Джеком.В настоящее время конденсатор известен как конденсатор.

Его функция состоит в том, чтобы накапливать электрическую энергию и снова передавать эту энергию в цепь, когда это необходимо. Другими словами, он заряжает и разряжает накопленный в нем электрический заряд. Помимо этого, конденсатор выполняет следующие функции:

1. Он блокирует поток постоянного тока и разрешает поток переменного тока.
2. Используется для соединения двух секций.
3. Обходит (заземляет) нежелательные частоты.
4. Подает нужный сигнал в любую секцию.
5. Используется для фазового сдвига.
6. Также используется для создания задержки по времени.
7. Он также используется для фильтрации, особенно для удаления ряби с выпрямленной формы волны.
8. Используется для настройки частоты.
9. Используется как пускатель двигателя.
10. Он также используется вместе с резистором для фильтрации пульсаций в цепи выпрямителя.

I На самом деле конденсатор работает как резервуар для воды. Электроэнергия хранится в конденсатор так же, как и вода, хранится в емкости. Это называется зарядкой конденсатора. Накопленная электрическая энергия может быть снова получена от конденсатора так же, как вода поступает из резервуара.Это называется разрядкой конденсатора. Строительство : Конденсатор – это электрический компонент, который состоит из двух металлических пластин, разделенных изоляционным материалом, известным как диэлектрик. Конденсатор назван в соответствии с используемым в нем диэлектрическим материалом. Конструкция конденсатора показана на рис. 1.

Емкость [редактировать | править источник]

Способность конденсатора накапливать электричество известна как емкость этого конденсатора.Обозначается буквой C. Единица измерения емкости – Фарад, но Фарад – очень большая единица. Его меньшие единицы – Кило Микрофарад (KMFD), Микрофарад (MFD), Кило Пико Фарад (KPF) или Нано Фарад (NF) и Пико Фарад (PF). Соотношение между этими единицами показано ниже:

Принцип работы конденсатора [редактировать | править источник]

Как уже говорилось, конденсатор имеет способность накапливать электрическую энергию и снова отдавать ее в схему.Это называется зарядкой и разрядкой конденсатора. Подача постоянного и переменного тока на конденсатор дает разные результаты. Работа конденсатора в обоих условиях следующая: Когда искусство заряжается при подаче на него постоянного тока, этот заряд остается в конденсаторе даже после извлечения аккумулятора, пока он не разрядится нагрузкой.

Если на конденсатор подается переменный ток, то полярность обеих пластин поочередно меняется в зависимости от входного переменного тока.В результате этого конденсатор заряжается в первом полупериоде и разряжается в следующем полупериоде. После первого полупериода, когда следующий полупериод наступает на заряженные концы конденсатора, этот противоположный полупериод разряжает конденсатор. между двумя пластинами из-за диэлектрического материала. Таким образом, конденсатор создает препятствие (сопротивление) для прохождения переменного тока, которое называется импедансом. Импеданс зависит от емкости конденсатора и частоты переменного тока. Разница фаз между переменным напряжением на входе и переменным током на выходе конденсатора составляет 90 °.Это показано на рис. 2.

Как вы уже выяснили, емкость конденсатора для хранения электрического заряда называется емкостью этого конденсатора. Емкость зависит от следующих факторов:

1. Площадь пластин.
2. Расстояние пластин.
3. Характеристики диэлектрика между двумя проводящими пластинами.

Площадь плит [редактировать | править источник]

Величина емкости конденсатора прямо пропорциональна эффективной площади пластин. Это означает, что емкость конденсатора увеличивается с увеличением площади пластин конденсатора. C a A, здесь A = Площадь пластин. C ~ Емкость.

[править | править источник]

хорошие и плохие.Как вы знаете, конденсатор изготавливается путем размещения изоляционного материала между двумя проводящими пластинами, этот изоляционный материал известен как диэлектрический материал. Хороший диэлектрический материал – это материал, в котором нет потерь энергии из-за электрического поля через диэлектрик. Диэлектрик, из-за которого происходит потеря энергии электрического поля в виде тепла, не является хорошим диэлектрическим материалом. Конденсаторы названы в соответствии с типом используемого диэлектрического материала.По диэлектрическому материалу конденсатор можно разделить на два типа :

1. Простой конденсатор.
2. Конденсатор электролитический.

Простой конденсатор [редактировать | править источник]

Простые конденсаторы – это те конденсаторы, в которых в качестве диэлектрического материала используются полиэстер, воздух, бумага, слюда, керамика, пластик и каменный флюс.Эти конденсаторы названы в соответствии с используемыми в них диэлектрическими материалами. Например, конденсаторы с бумагой в качестве диэлектрика известны как бумажные конденсаторы, а конденсаторы со слюдой в качестве диэлектрика известны как слюдяные конденсаторы. Оба конца этих конденсаторов похожи, поэтому нет необходимости проверять их полярность перед их подключением в цепь. Вместо простого конденсатора такого же номинала можно использовать любой тип простого конденсатора аналогичного номинала. В некоторых конденсаторах в качестве диэлектрического материала используется воздух.Такие конденсаторы известны как воздушные конденсаторы. Вот некоторые важные конденсаторы и их характеристики:

”

Слюдяной конденсатор ” [редактировать | править источник]

Слюда – это такой материал, который в природе доступен тонким слоем. Его диэлектрическая проницаемость ^[1] очень высока. Особенно для высоких частот, он работает как хороший изолятор даже при высоких температурах.В нем очень низкие потери частоты, из-за этих кремниевых свойств он используется в качестве диэлектрического материала в конденсаторах. Конденсаторы этого типа известны как слюдяные конденсаторы. Поскольку намотка из слюды невозможна, слюдяные конденсаторы всегда имеют плоскую форму. Эти конденсаторы используются там, где требуется большая точность и высокая диэлектрическая проницаемость. Слюдяные конденсаторы бывают разных типов. Описание двух из них приведено ниже:

1. ” Конденсатор слюдяного типа с зажимом ” ‘ : В конденсаторах этого типа между двумя тонкими пластинами олова имеется слой слюды.Теперь таким образом закрепляются один слой за другим. Два электрода вынуты из тонкого слоя олова с обоих концов. Этот тип конструкции используется для производства конденсаторов хорошего качества. Его конструкция показана на рис. 3 (а).
2. ” Скрепленный посеребренный слюдяной конденсатор : В конденсаторах этого типа, за исключением пластин внешних концов, пластины имеют серебряное покрытие с обеих сторон. Покрытие серебром производится в соответствующем электродном поле, а все остальные пластины соединяются друг с другом путем обжига.Благодаря такому расположению конденсатор приобретает хорошую форму и точность. На рис. 38 (b) показана конструкция одного такого конденсатора. Для защиты от влаги его закрывают в футляре для запекания, который затем герметизируют слоем воска. Конденсаторы этого типа также используются там, где требуется большая точность.

” ‘

Бумажный конденсатор.’ ” [править | править источник]

Это такой конденсатор, который используется для высокого напряжения постоянного и переменного тока при средних потерях и средней точности стабильности емкости.Это делается путем обертывания тонкого слоя алюминия слоями папиросной бумаги, и для удаления влаги с бумаги используется тонкий слой воска. В бумажном конденсаторе с матрицами вместо алюминия для электродов используется металлическая пленка. Емкость бумажного конденсатора обычно находится в диапазоне от 0,001 мкФ до 0,2 мкФ. Их допустимая нагрузка не превышает 100 В. В наши дни на папиросной бумаге в бумажных конденсаторах используется полиэфирная пластиковая пленка. Благодаря использованию этой пленки повышается ее диэлектрическая проницаемость, поэтому она не повреждается под высоким напряжением.

”

Керамический конденсатор ” [редактировать | править источник]

Такие конденсаторы, которые имеют керамический материал в качестве диэлектрика, известны как керамические конденсаторы. Назначение этих конденсаторов определяется электрическими характеристиками используемого керамического материала. Размер керамических конденсаторов очень мал по сравнению с другими конденсаторами из-за их высокой диэлектрической проницаемости. Керамический материал является очень хорошим изолятором, и из него можно получить высокую диэлектрическую проницаемость, смешивая в нем различные типы силикатов.

Керамические конденсаторы обычно бывают двух типов, то есть « дискового типа » и « трубчатого типа », в конденсаторах дискового типа две проводящие пластины сделаны путем посеребрения обеих сторон керамической пластины. Из каждой пластины вынимается проволока в качестве электрода. Для защиты конденсатора от влаги поверх него нанесено покрытие из изоляционного материала. Другой тип конденсатора, имеющий форму сопротивления, известен как керамический конденсатор трубчатого типа.В конденсаторах этого типа серебряное покрытие нанесено внутри и снаружи керамической трубки, которая действует как две проводящие пластины. Из каждого покрытия вынимается проволока. Трубчатые конденсаторы от IFF до 500PF работают аналогично слюдяным конденсаторам.

” ‘

Диапазон керамических конденсаторов’ ” [править | править источник]

” ‘

Фольгированные конденсаторы:’ ” [править | править источник]

Такие конденсаторы, в которых тонкий слой металла используется в качестве проводящих пластин, известны как фольговые конденсаторы.Обычно бумага используется в качестве изолятора в конденсаторах из фольги, но в некоторых конденсаторах также используются полиэстер и пластик. Эти конденсаторы известны как полиэфирные конденсаторы и пластиковые конденсаторы соответственно.

” Правила расчета стоимости простых конденсаторов: ” ‘

• Правило I. Если на каком-либо конденсаторе написано одно или двухзначное число без какого-либо кода или единицы измерения, то это число является значением конденсатора в пикофарадах.
• Правило 2 : Если на любом конденсаторе номер из трех цифр записан с последней цифрой как ноль без какого-либо кода и единиц, то это число является значением конденсатора в пикофарадах.
• Правило 3 : Если на каком-либо конденсаторе записано трехзначное число с последним числом, отличным от нуля, то его значение рассчитывается методом цветового кода. В этом методе первые две цифры записываются как есть, а нули, равные последней цифре, добавляются после числа.Теперь полученное значение – это значение этого конденсатора в пикофарадах (PF). Он делится на 1000, чтобы получить значение в KPF, и значение в KPF снова делится на 1000, чтобы получить значение в микрофарадах (MF). В конденсаторах этого типа, если после числа написан английский алфавит, то этот алфавит показывает его терпимость. Эти алфавиты и представленные ими допуски приведены ниже : F = ± 1% G = ± 2% J = ± 5% K = ± 10% M = ± 20% *, ____. .
• Правило 4 : Если на конденсаторе написано четырехзначное число с нулем в качестве четвертой цифры, то данное число является значением этого конденсатора в пикофарадах.Если на конденсаторе также написан английский алфавит вместе с четырехзначным числом, то этот алфавит представляет его (конденсаторный) допуск.
• Правило 5: Если на конденсаторе после десятичной дроби написано число, то это число является значением конденсатора в микрофарадах. Если на конденсаторах этого типа также написан английский алфавит, то этот алфавит показывает допуск конденсатора. Кроме того, на некоторых конденсаторах написано рабочее напряжение.
• Правило 6 : Если на каком-либо конденсаторе K написано либо между двухзначным числом, либо после трехзначного числа с нулем в качестве последней цифры, то число является значением конденсатора в KPF (килопикофарадах).Когда этот K записывается между двумя цифрами, вместо него используется десятичная дробь, и теперь это число является значением конденсатора в KPF.
• Правило 7 : На некоторых конденсаторах может быть записано их номинальное значение, а на некоторых конденсаторах их номера записаны последовательно. Из них первое число показывает номинал конденсатора, второе число показывает его допуск, а третье число показывает его рабочее напряжение.

”

Конденсатор типа Pin-up ” ‘ [править | править источник]

Эти керамические конденсаторы имеют особую форму и производятся компанией Philips.Эти конденсаторы имеют либо один цвет, либо полоски более одного цвета. Посредством этих цветов их допустимое отклонение и рабочее напряжение рассчитываются в соответствии с системой цветового кода. В этих конденсаторах цветовые полосы отсчитываются сверху.

” ‘

Методы расчета значений различных типов керамических конденсаторов типа pin-up следующие: :’ ” [править | править источник]

• Когда на конденсаторе типа pin-up указан только один цвет :

Когда на любом керамическом конденсаторе pin-up типа отображается только один цвет, он считается тремя полосами такого же цвета.Теперь с помощью системы цветового кода рассчитывается значение этого конденсатора.

• Когда есть две цветные полосы, одна из которых больше по размеру :

Чтобы рассчитать стоимость такого конденсатора типа pin-up, цвет большей полосы записывается дважды и цвет меньшей полосы пишется только один раз. Таким образом, с помощью трех цветов значение емкости определяется в пикофарадах.

• Когда на конденсаторе типа pin-up присутствуют три разных цвета одинакового размера:

В этом случае все три цвета записываются сверху, соответственно, а затем значение конденсатора рассчитывается в пико фарад (ПФ).

• Если одна цветная полоса больше, а две цветные полосы меньше по размеру:

При вычислении номинала конденсаторов этих типов больший цвет записывается дважды, а два меньших цвета записываются один раз. Таким образом мы получаем всего четыре цвета. Из которых три цвета используются для расчета стоимости конденсатора, а четвертый цвет дает толерантность конденсатора.

• Четвертый цвет показывает следующее:

Коричневый = ± 1% Красный = ± 2% Зеленый = ± 5% Белый = ± 10% Черный = ± 20%

• Если на конденсаторе типа pin-up заданы четыре разных цвета одинакового размера:

В конденсаторах этого типа первые три цвета дают значение конденсатора, а четвертый цвет – допуск.

• Когда на конденсаторе типа pin-up указано пять цветов одинакового размера:

Может быть максимум пять цветных конденсаторов типа pin-up. Из этих пяти цветов первые три используются для расчета номинальной емкости конденсатора, четвертый цвет показывает его устойчивость, а пятый цвет показывает рабочее напряжение.

• Допустимое рабочее напряжение, показанное пятым цветом, соответствует приведенному ниже:

* Коричневый = 100 В

• Красный = 250 В
• Желтый = 400 В
• Синий = 630 Вольт.

Плоский керамический конденсатор [редактировать | править источник]

Некоторые керамические конденсаторы имеют плоскую форму. На этих конденсаторах есть линии. Метод вычисления значений этих конденсаторов такой же, как и у других конденсаторов, но в этих конденсаторах цвет внизу считается первым цветом, тогда как в других конденсаторах цвет вверху считается первым цветом.

Конденсаторы Storoflux [редактировать | править источник]

Эти конденсаторы выглядят так, как будто они сделаны из стекла, потому что они сделаны из прозрачного пластика.Их стоимость обычно составляет пикофарады. В прозрачном пластике есть тонкие слои алюминия, которые используются как пластины.

Расчетное значение керамических конденсаторов трубного типа [править | править источник]

Стоимость большинства керамических конденсаторов трубчатого типа указана на них. Но у некоторых конденсаторов есть цветные полосы и точки на корпусе, которые используются для расчета их (конденсаторного) значения. Чтобы вычислить номинал конденсатора по этим цветным полосам и точкам, следуйте некоторым правилам, которые заключаются в следующем:

• Правило 1: Если на каком-либо конденсаторе трубчатого типа есть пять полос или точек разных цветов, то первый цвет показывает температурный коэффициент конденсатора, второй, третий и четвертый используются для расчета номинальной емкости конденсатора.Способ расчета емкости конденсатора с

цветами такой же, как и у сопротивления. Значение всегда выражается в пикофарадах (PF), а пятый цвет показывает допустимую нагрузку конденсатора. В таблице 1 показан метод расчета номинала керамического конденсатора трубчатого типа с пятью цветами.

• Правило 2: На некоторых керамических конденсаторах трубчатого типа указан их номинал. Кроме того, чтобы показать толерантность, в качестве кода толерантности написан английский алфавит. В углу на этих конденсаторах есть цветная полоса или точка, которая представляет их температурный коэффициент.

В этом конденсаторе коды допусков следующие:

100 А написано на конденсаторе, показанном на рис. означает, что его значение составляет 100PF, а его код толерантности – A, таким образом, его толерантность составляет ± 10%.

Что делает конденсатор HVAC? | Домашние гиды

Майкл Логан Обновлено 21 июля 2017 г.

Кондиционеры воздуха в жилых помещениях работают от однофазного переменного тока, подаваемого электрическими предприятиями. Однофазные двигатели в таких устройствах, как кондиционеры, используют конденсаторы для обеспечения дополнительного крутящего момента для запуска и для уменьшения потребления электроэнергии после запуска.Двигатели имеют пусковой и рабочий конденсаторы, что делает их более эффективными.

Конденсаторы

Конденсаторы накапливают электричество. Полностью заряженный конденсатор позволяет току течь на максимальном уровне при высвобождении заряда. По мере разряда конденсатора напряжение повышается до тех пор, пока ток не станет минимальным, а напряжение не станет максимальным. Следовательно, напряжение не в фазе с током.

Без конденсатора напряжение и ток совпадают по фазе – при повышении напряжения увеличивается и ток.Конденсатор сдвигает напряжение в противофазе с током, так что напряжение отстает от тока.

Двигатели для кондиционеров

Для электродвигателей требуется вращающееся магнитное поле, создаваемое электрическим током, который вращается впереди магнитного поля ротора. Вращающееся магнитное поле притягивает противоположное магнитное поле ротора, что заставляет вал двигателя вращаться. Для запуска двигателя требуется два магнитных поля, но однофазный переменный ток может питать только одно поле.У каждого поля есть два полюса, северный и южный.

Однофазные двигатели, используемые в кондиционерах, нуждаются в сильном дополнительном поле для запуска под нагрузкой компрессора. Без дополнительного поля мотор гудит, но не крутится.

Конденсаторные двигатели с пуском

Конденсатор, помещенный в линию со второй вспомогательной обмоткой двигателя, заставляет напряжение обмотки отставать от тока. Это создает дополнительное магнитное поле, которое не совпадает по фазе с полем в основной обмотке.По мере того, как переменный ток растет, падает и меняется на противоположное, поля вращаются между обмотками двигателя, и ротор начинает вращаться.

Конденсатор, запускающий двигатель кондиционера, пропускает большой ток, чтобы дать двигателю крутящий момент, необходимый для запуска его вращения. Когда скорость двигателя приближается к полной, выключатель отключает пусковой конденсатор.

Конденсаторные двигатели

Как только выключатель отключает пусковой конденсатор, двигатель кондиционера теряет дополнительное магнитное поле, создаваемое пусковым конденсатором.Двигатель большего размера мог бы легко продолжать вращаться без дополнительного поля, но он потребляет больше электроэнергии и менее эффективен.

Конденсатор меньшего размера по-прежнему обеспечивает фазовый сдвиг, необходимый для создания дополнительного магнитного поля, но использует меньший ток. Этот рабочий конденсатор всегда подключен к вспомогательной обмотке двигателя для создания сдвинутого по фазе магнитного поля, что позволяет кондиционеру использовать более компактный и более эффективный двигатель.

40/5 MFD Многоцелевой 440- или 370-вольтный многоцелевой конденсатор, замена конденсатора TradePro 40 + 5: Amazon.com: Industrial & Scientific

ПРОМЫШЛЕННОЕ КАЧЕСТВО – Это те же конденсаторы, которые используются многими профессионалами отрасли в области HVAC. Подрядчики и домовладельцы одинаково признают высокое качество конденсаторов TradePro. Не дайте себя обмануть обычными заменяемыми конденсаторами. Поднимите его на профессиональный уровень с подлинными продуктами TradePro.

ГОДА НАДЕЖНОЙ ЭКСПЛУАТАЦИИ – Каждый конденсатор TradePro имеет качество OEM и рассчитан на долгие годы безотказной работы.Когда температура начинает повышаться, вы можете доверять лучшему конденсатору в отрасли, чтобы поддерживать работу вашего кондиционера.

МНОГОФУНКЦИОНАЛЬНАЯ КОНСТРУКЦИЯ – Эти долговечные конденсаторы могут использоваться в системах с напряжением 370 или 440 вольт. Они оснащены быстросъемными клеммами с несколькими лопастями для максимальной гибкости при подключении.

ДОПОЛНИТЕЛЬНАЯ ДОСТУПНОСТЬ – Конденсаторы TradePro разработаны для работы в самых сложных условиях. Даже в сильную жару вы можете доверять TradePro, чтобы ваш двигатель вентилятора конденсатора и компрессор работали, чтобы вам было прохладно.

ИСПЫТАНО | ДОКАЗАНО | ДОВЕРИЕ – Каждый конденсатор TradePro проходит всесторонние электрические испытания для обеспечения максимальной надежности. Разработан и изготовлен в соответствии с UL 810 и EIA-456-A. Все конденсаторы TradePro признаны UL / CSA и имеют защиту до 10 000 AFC.

ДОСТУПНАЯ БЕЗОПАСНОСТЬ И БЕЗ РИСКА – Наша цель – предоставлять нашим клиентам высококачественные доступные продукты. Не становитесь жертвой смехотворных наценок местных компаний по кондиционированию воздуха.Поддерживайте работоспособность вашего кондиционера круглый год с помощью нашего широкого ассортимента запасных частей. 100% ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ.

Не все конденсаторы одинаковы. Поднимите его на PRO уровень . При сроке службы 60 000 часов рабочие конденсаторы двигателя TradePro профессионального уровня выполняют свою работу, превосходя стандартные рабочие конденсаторы аналогичного номинала на 83%!

Советы по проектированию DC-Link | Engineering Center

Конденсаторы звена постоянного тока являются важным звеном в преобразовании энергии для многих приложений, включая инверторы с трехфазной широтно-импульсной модуляцией (ШИМ), фотоэлектрические и ветровые инверторы, промышленные моторные приводы, автомобильные бортовые зарядные устройства и инверторы (Рисунок 1) , блоки питания медицинского оборудования и др.Приложения с высокими требованиями имеют ограничения по стоимости, суровым условиям окружающей среды и строгим требованиям к надежности. Несмотря на то, что в схемах могут использоваться разные подходы, давняя основа схем преобразования энергии включает в себя конденсаторы звена постоянного тока. Конденсаторы звена постоянного тока могут повысить плотность энергии системы и решить физические проблемы, связанные с пульсациями, возникающими при быстром переключении, присущем импульсным преобразователям мощности. Но какие конденсаторы типа типа хорошо работают в качестве звена постоянного тока и почему?

Рис. 1. Конденсаторы звена постоянного тока являются краеугольным камнем в конструкции преобразования энергии для многих инверторных приложений, включая гибридные электрические и электромобили.По оценкам JP Morgan Chase and Company, к 2025 году объемы продаж автомобилей HEV и электромобилей вырастут примерно до 30% от общего объема продаж автомобилей. (Источник изображения: afdc.energy.gov)

Автомобильная промышленность представляет собой яркий пример преобразования энергии в гибридной и электрической трансмиссии. Аккумуляторные электромобили включают в себя перезаряжаемый блок аккумуляторов для хранения энергии для системы привода, электродвигатель привода и контроллер мощности, который включает в себя инвертор. Все они работают при высоком напряжении от 48 В постоянного тока до 800 В постоянного тока.Из-за физических ограничений, ограничивающих ток, высокое напряжение коррелирует с высокими характеристиками. Чем выше рабочее напряжение постоянного тока, тем ниже требуемый ток для той же выходной мощности (P = VI). Автомобильная промышленность хорошо известна тем, что требует компонентов, которые могут работать с исключительной надежностью при чрезвычайно высоких температурах, в условиях постоянной вибрации и там, где компоненты подвергаются суровым условиям окружающей среды. Трехступенчатый тяговый инвертор преобразует энергию батареи для привода двигателя, а конденсатор звена постоянного тока является ключевым в этой конструкции.

Рисунок 2: Архитектура высокопроизводительной трансмиссии HEV / EV. (Источник: Keysight Technologies )

В отличие от игрушечной машины, электромобили не работают напрямую от энергии, хранящейся в аккумуляторной батарее; требуется преобразование. Рассмотрим блок-схему системы, включающую трехступенчатый инвертор мощности для гибридного / электрического транспортного средства (HEV / EV) на рисунке 3, где:

• Этап I – это входной каскад, который выводит напряжение постоянного тока от аккумуляторной батареи
• Стадия II начинает преобразование с использованием конденсатора звена постоянного тока, который фильтрует и сглаживает напряжение постоянного тока, которое присутствует на шинах постоянного тока
• Stage III инициирует преобразование через высокочастотное переключение (с выходом, очень похожим на выпрямитель на шину) и подает инвертированную мощность на нагрузку, поскольку нагрузка создает мгновенные запросы

Почему конденсатор звена постоянного тока жизненно важен

Конденсатор промежуточного контура должен уравновешивать колеблющуюся мгновенную мощность на шинах, подаваемую активностью от первой и третьей ступеней (см. Рисунок 3).Конденсатор звена постоянного тока стабилизирует «пульсации», создаваемые высокочастотными цепями переключения мощности Stage III. Пульсации тока / напряжения (заданные для данной частоты и температуры) – это общее количество среднеквадратичных (RMS) переменного и постоянного тока / напряжения, которое конденсатор может выдержать без сбоев. Конденсатор звена постоянного тока (расположенный на этапе II) должен стабилизировать и сглаживать напряжение и ток на шинах (т. Е. Развязывающие выбросы, вызванные переключением). Вы можете рассчитать пульсирующее напряжение, используя следующее уравнение:

, где C _MIN = требуемая минимальная емкость, I _OUT = выходной ток, D _Цикл = рабочий цикл, f _SW = частота переключения

В _{pp (макс.)} = амплитуда пульсаций напряжения.

Конструктивные соображения при выборе конденсатора промежуточного контура инвертора

Конденсатор промежуточного контура предназначен для обеспечения более стабильного постоянного напряжения, ограничивая колебания, поскольку инвертор время от времени потребляет большой ток. Конструкция может использовать различные технологии для конденсаторов звена постоянного тока, такие как алюминиевые электролитические, пленочные и керамические. Выбор непростой и сильно зависит от приложения.

Поиск лучшего конденсатора звена постоянного тока начинается со сравнения номинальных значений емкости и номинальных напряжений, которые соответствуют известным требованиям к энергии, а также при поиске высоких значений пульсирующего тока.Пульсации в узлах звена постоянного тока, в основном генерируемые яростно быстро переключающимися IGBT или MOSFET на этапе III (см. Рисунок 3), влияют на производительность, потому что каждый реальный конденсатор имеет определенное сопротивление (и самоиндукцию). Конденсатор звена постоянного тока должен регулировать напряжение и также поглощать колебания тока.

Пульсация изменяет уровень напряжения, возникающего на конденсаторе промежуточного звена постоянного тока, в то время как пульсации тока переключения проходят через конденсатор (V = IR). Также необходимо учитывать частоты переключения инвертора, которые должен выдерживать конденсатор промежуточного контура.Например, пленочные конденсаторы не могут работать должным образом, если частота переключения превышает 1 МГц. Другие соображения при выборе конденсатора промежуточного контура включают знание требуемого напряжения постоянного тока на рельсах, ожидаемого срока службы приложения, максимально возможных пульсаций тока и частоты, которые будет испытывать система, а также того, является ли генерируемый пульсирующий ток установившимся или прерывистый.

Таблицы данных

на лучшие конденсаторы звена постоянного тока должны указывать на низкую самоиндукцию, очень низкое эквивалентное последовательное сопротивление (ESR) и высокую устойчивость к пульсирующему току, все при сопоставимых рабочих температурах и частотах сравниваемых компонентов.(ESR конденсатора – это полное внутреннее сопротивление, указанное для данной частоты и температуры.) Минимально возможное ESR минимизирует тепловыделение в виде рассеиваемой мощности (P _Dissipated = I ² x ESR). Однако общие компромиссы означают, что для пленочных конденсаторов звена постоянного тока ESR существенно ниже, при этом обеспечивается хорошее значение емкостного напряжения (CV), которое обычно дает гораздо лучший отклик на ток пульсаций. ^[1]

Таким образом, пленочные конденсаторы звена постоянного тока обеспечивают высокий пульсирующий ток и более длительный ожидаемый срок службы, чем электролитические конденсаторы, а также обеспечивают более высокое значение емкости, чем конденсаторы керамического типа.Тем не менее, фактические требования к номинальному току пульсаций трудно предсказать и варьируются в зависимости от частоты переключения и гармоник, генерируемых входным и выходным каскадами (то есть ступенью I и III). Например, из упрощенной блок-схемы на рисунке 3 можно предположить, что форма сигнала более квадратная, основанная на каскаде инвертора. Конденсатор звена постоянного тока – это элемент, который поглощает или истекает соответствующие токи. Архитектура других типов может иметь форму волны тока более треугольной формы.

Как правило, номинальные значения емкости могут изменяться из-за изменений окружающей рабочей температуры или изменений приложенного напряжения и частоты. Другие переменные для рассмотрения: самоиндукция может значительно снизить эффективное сопротивление конденсатора на высоких частотах, тем самым изменив ожидаемое поведение конденсатора. Независимо от типа выбранного конденсатора, шумоподавители, такие как KEMET Flex Suppressors®, могут помочь подавить высокочастотный шум, создаваемый окружающей средой.

При рассмотрении вариантов конструкции спросите, может ли рассматриваемый конденсатор звена постоянного тока выдерживать разумный уровень напряжения заряда после того, как входное напряжение снимается между циклами переключения. Чтобы определить количество энергии, которое хранится в конденсаторе промежуточного контура – для питания нагрузки при разряде конденсатора (а также напряжение разряда и значения запоминающего конденсатора) – вычислите удерживающую емкость:

Где V _{in_max} – пиковое значение выпрямленного напряжения (V _{in_max} = • V _line }, V _disch – напряжение разряда (V _disch = / 2 • V _{in_max} ) при некоторое значение нагрузки и линейная частота (ω), V _строка – линейное напряжение, P _{нагрузка} – мощность нагрузки, P _в – средняя входная мощность инвертора, а V _{C_av} – напряжение на среднем значении C _ч :

Кроме того, ESR конденсатора часто является ограничивающим фактором для номинального тока пульсаций (т.е.е. пульсации тока, с которыми конденсатор может справиться без перегрева). Для достижения необходимого низкого значения ESR и длительного срока службы при высоком рассеивании физический размер пленочного конденсатора таков, что он часто приводит к тому, что конденсатор уже соответствует или превосходит расчет пульсации напряжения или задержки.

Наконец, в любой конструкции с высокой мощностью необходимо учитывать, предусмотрено ли охлаждение, и если да, то какого типа? Профиль температуры окружающей среды важен для обеспечения тщательного выбора лучшего конденсатора промежуточного контура.

Конденсаторы для требовательных инверторных конструкций

Доступны несколько типов конденсаторов. Однако не все из них подходят для инверторов высокого напряжения. Подходящие многослойные керамические конденсаторы с необходимым напряжением, показаниями температуры и надежностью ограничены. Электролитические конденсаторы являются подходящим вариантом для применения в цепи постоянного тока. Однако не все электролитические конденсаторы могут удовлетворить все требования. В прошлом традиционные пленочные конденсаторы ограничивались более низкими рабочими температурами.Однако технология пленочных конденсаторов развивается быстрее, чем электролитические. Последние пленочные конденсаторы, такие как KEMET C4AE, могут обеспечить лучший отклик конструкции. Металлизированные пленочные конденсаторы меньше электролитических конденсаторов и обладают аналогичной функциональностью. Хотя можно добиться стабильности напряжения, используя большой электролитический конденсатор, большие компоненты, например, уменьшат плотность мощности автомобильного инвертора. Размер и вес компонентов влияют на общие возможности и стоимость автомобиля.

Пленочные конденсаторы также имеют более длительный срок службы, чем электролитические, в основном потому, что они построены из слоев металла, осажденных из паровой фазы, поверх материала подложки. Из-за высокого уровня энергии, хранящейся между ультратонкими слоями металла, внутреннее короткое замыкание можно естественным образом самокорректировать, поскольку небольшие дефекты испаряются за микросекунды без заметного изменения характеристик. Пленочные конденсаторы также подходят для приложений с высоковольтными импульсами и соответствующих соображений безопасности, поскольку они могут выдерживать быстрые перенапряжения и переходные процессы.Пленочные конденсаторы не поляризованы, могут иметь более длительный срок службы (тем более за счет снижения номинальных характеристик), практически неограниченный срок хранения, повышенную допустимую нагрузку по току, обеспечивают стабильную работу в более широком диапазоне температур и обеспечивают лучшую механическую стабильность, чем электролитические конденсаторы. Дополнительные преимущества включают широкий выбор способов монтажа пленочных конденсаторов. И, что особенно важно для HEV / EV, доступны прочные пленочные конденсаторы с уровнями напряжения на шине, превышающими 500 В постоянного тока.

Хорошим примером пленочных конденсаторов, подходящих для HEV / EV, является пленочный конденсатор KEMET C4AQ, который соответствует требованиям AEC-Q200 для автомобильных приложений и обладает рядом значительных преимуществ в архитектурах DC-Link.Как упоминалось выше, конденсаторы C4AQ компании KEMET обладают всеми преимуществами, присущими пленочным конденсаторам. В качестве альтернативы силовые пленочные конденсаторы KEMET C4AE аналогичны конденсаторам серии C4AQ, но не предназначены для использования в автомобилях. Другие конденсаторы, подходящие для неавтомобильных приложений звена постоянного тока, включают керамические конденсаторы CKC KC-LINK и пленочные конденсаторы C44U и C4DE.

Мониторинг может иметь решающее значение для успешной работы инвертора большой мощности. Серия сильноточных датчиков KEMET C / CT позволяет в реальном времени измерять ток в токоведущем проводе.Термодатчики часто интегрируются с требованиями безопасности. Быстродействующие термодатчики KEMET OHD защищены от пыли, взрыва и коррозии и имеют широкий диапазон рабочих температур до 120 ° C.

Как показано выше, выбор подходящего конденсатора звена постоянного тока может быть сложным, но критически важным процессом. У KEMET есть продукты и люди, необходимые для оптимизации этого процесса. Посетите ComponentEdge для получения дополнительной информации и поддержки.

^[1] https: // пассивные компоненты.eu / характеристики-пленочные-конденсаторы-и-приложения-источники питания /

В чем разница между пусковым конденсатором и рабочим конденсатором?

Кондиционер в вашем доме в Уэйк Форест, Северная Каролина, состоит из многих частей. У всех них есть жизненно важная функция, и они работают вместе, чтобы обеспечить поступление прохладного воздуха в ваш дом. Если вы внезапно обнаружите, что блок переменного тока не работает должным образом, есть вероятность, что пусковой конденсатор или рабочий конденсатор вышел из строя или вышел из строя.Давайте посмотрим, что такое конденсаторы, их важность для поддержания прохлады в вашем доме и признаки того, что их нужно отремонтировать или заменить.

Роль конденсаторов

Конденсаторы являются важной частью вашей системы кондиционирования воздуха. Конденсаторы представляют собой небольшие емкости цилиндрической формы, которые находятся внутри корпуса кондиционера. Основное их назначение – накапливать энергию и подавать ее на двигатель при запуске и работе. Их называют пусковым конденсатором и рабочим конденсатором.

Почему пусковой конденсатор так важен

Когда ваш кондиционер впервые включается, ему требуется огромное количество энергии, чтобы начать свой цикл. Часто электрическая система вашего дома не может справиться с большой нагрузкой энергии, необходимой для работы системы. Вот где вступает в действие пусковой конденсатор. Как только включается переменный ток, пусковой конденсатор немедленно посылает электрический заряд или усиление, чтобы запустить вращение двигателя. Как только двигатель получает необходимый крутящий момент или энергию, пусковой конденсатор отключается.

Функция рабочего конденсатора

Когда система запущена и работает, рабочий конденсатор берет на себя и обеспечивает дополнительную мощность для работы кондиционера в течение длительных периодов времени. Когда кондиционер работает, оба конденсатора создают и накапливают энергию для следующего цикла. Во многих системах кондиционирования воздуха, а также в тепловых насосах используется система с двумя конденсаторами, которая соединяет пусковой и рабочий конденсаторы с двигателями компрессора и вентилятора.

Что вызывает отказ конденсатора?

Как и любой другой компонент вашей системы кондиционирования воздуха, конденсаторы со временем изнашиваются и требуют ремонта или замены.Одна из основных причин выхода конденсатора из строя – перегрев. Они довольно чувствительны к теплу, и если кондиционер находится на ярком солнце, конденсатор может легко перегреться.

Когда температура резко возрастает, например, во время аномальной жары, система переменного тока может работать дольше и интенсивнее, чем обычно, что также может вызвать электрический перегрев. Скачки напряжения из-за колебаний в электросети или из-за перегрузки цепи в вашем доме также могут нанести непоправимый ущерб конденсаторам.Возраст конденсаторов также может быть причиной выхода из строя.

Регулярное профилактическое обслуживание может помочь предотвратить полный отказ конденсатора. Во время технического обслуживания наши специалисты могут проверить неисправный конденсатор и заменить его, прежде чем возникнет дальнейшее повреждение кондиционера.

Признаки неисправности конденсатора

Попытка определить, неисправны ли конденсаторы, лучше всего доверить нашим профессионально подготовленным техническим специалистам. Однако есть признаки, которые могут предупредить вас о проблеме.Если компрессор на внешнем блоке вашего кондиционера не запускается или быстро включается и выключается, возможно, неисправен пусковой конденсатор. Если кондиционер неоднократно запускается и останавливается, причиной может быть рабочий конденсатор. Если вы слышите необычный щелкающий звук изнутри шкафа кондиционера, возможно, конденсатор неисправен.

Если кондиционер работает, но из вентиляционных отверстий не выходит холодный воздух, значит, двигатель вентилятора не работает должным образом. Если кондиционер вообще не включается, конденсатор не может передать достаточно энергии для запуска двигателя.

Не игнорируйте ни один из этих признаков неприятностей! Если двигатель, компрессор и вентиляторы не получают мощность, необходимую для эффективной работы, вся система в конечном итоге выйдет из строя, что приведет к дорогостоящему ремонту или даже замене всей системы.

Если ваш кондиционер нуждается в ремонте, сразу же звоните нашим специалистам в Cape Fear Air Conditioning, Heating, & Electrical Company, Inc. Вы можете связаться с нами по телефону 919-246-5801.

Изображение предоставлено iStock

Конденсаторная батарея

: узнайте цель, стоимость и время закупки

конденсаторов в стойке для установки вне помещений

Назначение конденсаторной батареи

Конденсаторы потребляют активную мощность и выделяют реактивную мощность.Они также обладают низким сопротивлением гармоникам; другими словами, они притягивают гармонические частоты. Таким образом, они устанавливаются на подстанциях для:

• Правильный коэффициент мощности, следовательно, сводит к минимуму падение напряжения на конце нагрузки, подавая реактивный вольт-ампер, также известный как VAR.

Конденсаторная батарея на сверхвысокое напряжение. Изображение предоставлено: Подстанция Mead – Western Area Power

• Сведите к минимуму колебания напряжения, обычно возникающие вблизи промышленных объектов, используя блоки фильтров гармоник – улучшая качество электроэнергии в процессе.
• Конденсаторы являются неотъемлемой частью устройства гибкой передачи переменного тока (FACT). Вот некоторые из устройств FACT:
  Статический компенсатор переменного тока
  1. : используется для обеспечения поддержки реактивной мощности (либо потребляют VARS с помощью катушек индуктивности, либо высвобождают VAR с помощью конденсаторов – каждое устройство подключено к цепи с помощью тиристорных вентилей) и для фильтрации гармоник. на высоковольтной линии передачи: используется для максимизации потока мощности в линии за счет потребления запаздывающих VAR, улучшения установившейся и динамической стабильности энергосистемы (путем предотвращения работы генераторов с максимально допустимым углом мощности.Подробнее)

Статический компенсатор VAR. Это не единое оборудование, это комбинация катушек индуктивности, конденсаторов, силовой электроники, коммутирующих устройств, трансформатора и т. Д. Изображение предоставлено: Alstom Grid. Конденсатор серии с тиристорным управлением. Изображение предоставлено: сетка Alstom.

Стоимость конденсаторной батареи

Стоимость зависит от номинала в MVAR и от того, является ли это внутренним или наружным блоком.

• Конденсатор 12 кВ 4 мВАр в КРУЭ: ~ 70 000 долл. США
• 34.Конденсатор 5 кВ 10,8 МВАр в КРУЭ: ~ 170 000 долл. США
• Конденсатор 69 кВ 14,4 МВАр без предохранителя для наружного применения: ~ 75 000 долл. США
• 138 кВ Конденсатор 65 мВАр без предохранителя наружного типа: ~ 180 000 долл. США
• 230 кВ 100 мВАр конденсатор без предохранителя
• долл. США
Конденсаторный конденсатор 150 МВАр без предохранителя для наружного применения: ~ 400 000 долларов США
• 500 кВ 230 МВАр конденсаторный конденсатор без предохранителя для наружного применения: ~ 700 000 долларов США

Срок поставки конденсаторной батареи

~ 25 недель

Информация о стоимости и времени выполнения заказа предназначена только для ваших общих знаний.Обратитесь к поставщику и сообщите технические характеристики вашего оборудования, чтобы узнать фактические значения.

OR

Выберите другое основное оборудование

OR

Попробуйте пройти викторину

Поддержите этот блог, поделившись статьей

In and Out – или – Зачем нужен конденсатор?

ВОПРОС:

Зачем ИС нужны собственные развязывающие конденсаторы?

Ответ:

Для удержания ВЧ входом и выходом ВЧ.(Это не утверждение, что конденсаторы танцуют с хоккейным коктейлем.)

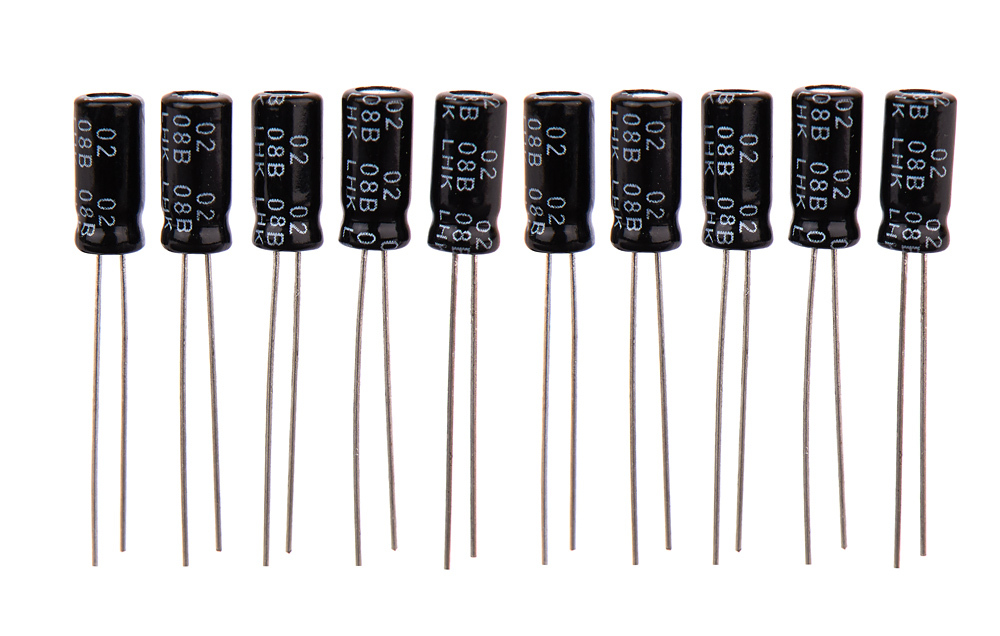

Есть две важные причины, по которым каждая интегральная схема (ИС) должна иметь конденсатор, соединяющий каждую клемму питания с землей прямо на устройстве: для защиты от шума, который может повлиять на его работу, и для предотвращения передачи шума, который может повлиять на производительность других схем.

Линии электропередач, действующие как антенны, могут улавливать высокочастотный (ВЧ) шум, который может передаваться электрическими полями, магнитными полями, электромагнитными полями и прямой проводимостью из других частей системы.Рабочие характеристики многих цепей ухудшаются из-за ВЧ-шума в источниках питания, поэтому любой ВЧ-шум, который может присутствовать в питании ИС, должен быть замкнут на землю. Мы не можем использовать для этого проводник, так как он закорачивает постоянный ток и перегорает предохранители, но конденсатор (обычно в диапазоне от 1 нФ до 100 нФ) блокирует постоянный ток, действуя как короткое замыкание для ВЧ.

1 см провода или дорожки для ПК имеет индуктивность ~ 8 нГн (5 Ом при 100 МГц), что вряд ли является коротким замыканием. Конденсатор, действующий как ВЧ короткое замыкание, должен иметь низкую индуктивность выводов и рельсов ПК, поэтому каждый конденсатор питания должен располагаться очень близко к двум выводам ИС, которую он развязывает.Также важно выбирать конденсаторы с низкой внутренней индуктивностью, обычно керамические.

Многие ИС содержат схемы, которые создают высокочастотный шум в их источниках питания. Этот шум также должен быть закорочен конденсатором на источнике питания, прежде чем он может повредить другие части системы.
