Конденсаторы без маркировки как определить: Как определить не маркированный импортный электролитический SDM-конденсатор

Керамические конденсаторы smd без маркировки

Керамические конденсаторы SMD чип — многослойные керамические конденсаторы постоянной ёмкости для поверхностного монтажа, диапазон накапливаемого заряда от 0,5пФ до 3,3мкФ при напряжении от 25В до В. Конструктивно конденсаторы для поверхностного монтажа в зависимости от габаритных размеров подразделяются на несколько типоразмерных групп : 1,6х0,8 мм , 2,0х1,2 мм , 3,2х1,6 мм , 3,2х2,5 мм , 4,5х3,2 мм , 5,6х6,4 мм. В представленных керамических SMD конденсаторах используется несколько типов неорганического диэлектрика :. Установка конденсаторов на печатную плату выполняется методом оплавления припоя с помощью инфракрасного нагрева или струи горячего газа, допускаются автоматизированные способы пайки в печах. Перед нанесением паяльной пасты рекомендуется изготовление трафарета для предотвращения повреждений печатной платы.

Поиск данных по Вашему запросу:

Керамические конденсаторы smd без маркировки

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Конденсаторы керамические SMD
• Как определить емкость SMD конденсатора?
• Как определить smd конденсаторы. Маркировка smd конденсаторов
• SDM конденсаторы без маркировки
• Помогите определить емкость SMD-конденсаторов без маркировки
• Маркировка керамических SMD конденсаторов. Smd конденсаторы без маркировки как определить
• Маркировка конденсаторов
• Где у конденсатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Очищаем керамические конденсаторы от покрытий Димексидом.

Конденсаторы керамические SMD

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки. Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры.

Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями. Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:. Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки.

Но нередко она по той или иной причине отсутствует стирается, смывается или не была нанесена при кустарном производстве. В этом случае необходимо предпринять какие-то шаги по их полной идентификации. Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно. Для определения первого из параметров можно воспользоваться следующими методами:.

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки. С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор при включённой аппаратуре естественно.

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

Известно, что маркировка электролитического конденсатора имеет свои особенности, проявляющиеся в указании ещё одного дополнительного параметра — полярности включения. В случае отсутствия этого обозначения единственный способ восстановить утерянную информацию — выпаять его из схемы и определить полярность напряжения на данном участке посредством мультиметра.

Дополнительная информация. Перед выпаиванием идентифицируемого изделия из платы следует пометить его ножки каким-либо способом, позволяющим зафиксировать их расположение в схеме.

В заключение отметим, что при любых разновидностях конденсаторных изделий для определения номинала или рабочего напряжения потребуется умение обращаться со специальной измерительной аппаратурой. RU – интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Как определить емкость SMD конденсатора?

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки. Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями. Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:. Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки. Но нередко она по той или иной причине отсутствует стирается, смывается или не была нанесена при кустарном производстве.

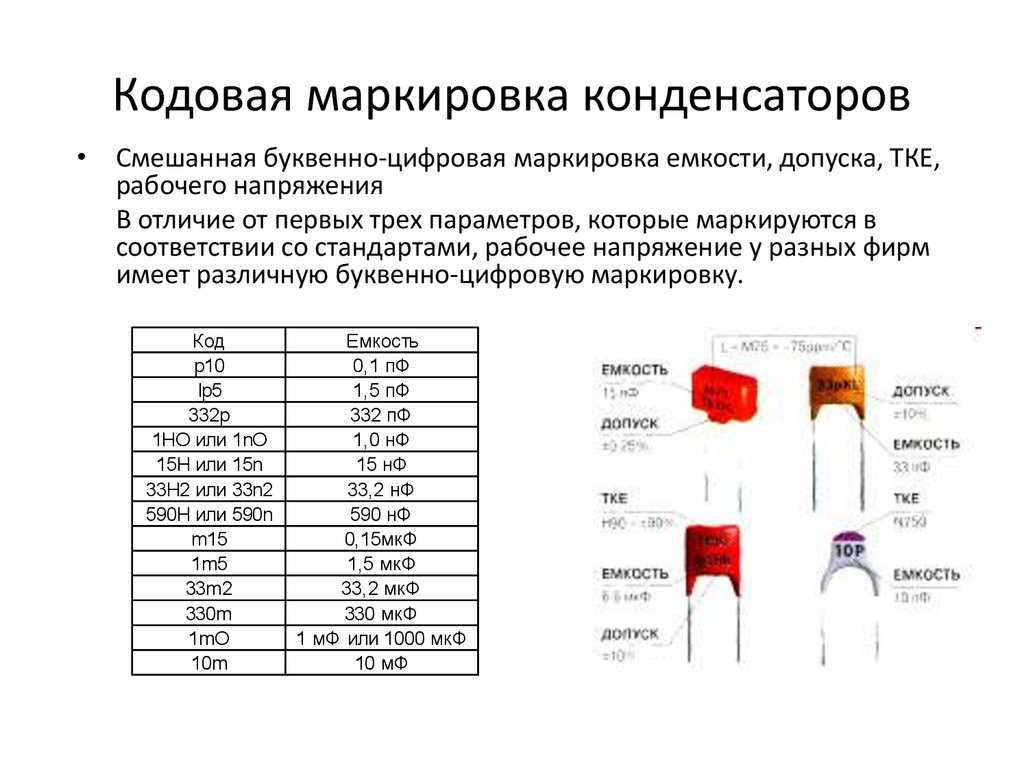

Маркировка SMD конденсаторов, кодовая маркировка конденсаторов керамических (для поверхностного монтажа), маркировка электролитических .

Как определить smd конденсаторы. Маркировка smd конденсаторов

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно. Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки. С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению. Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор при включённой аппаратуре естественно. После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах.

SDM конденсаторы без маркировки

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис.

Уже столько лет воспринимал, как факт то, что керамические конденсаторы для поверхностного монтажа не имеют маркировки, а у резисторов – она есть. Но тут вдруг стало интересно – а почему так.

Помогите определить емкость SMD-конденсаторов без маркировки

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор Nick Ross Спроси совет. Автор minich Спроси совет. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость.

Маркировка керамических SMD конденсаторов. Smd конденсаторы без маркировки как определить

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора – номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже – переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. Номинальное напряжение конденсаторов кроме так называемых оксидных на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение см. Для оксидных же конденсаторов старое название электролитические и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным рис.

Керамические SMD-конденсаторы не маркируются никак. Для самостоятельной сборки чего либо с использованием SMD, лучше.

Маркировка конденсаторов

Керамические конденсаторы smd без маркировки

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку.

Где у конденсатора

By kpeoji , August 29, in Справочная радиоэлементов. Доброго времени суток. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Однотонный цвет ни чего не обозначает. Верней по нему можно судить только о материале диэлектрика используемом при производстве и косвенно о ТКЕ, но очень не точно.

By ruslsus , November 29, in Мастерская радиолюбителя.

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код изготовителя напр. K для Kemet, и т. Например S3 — 4. SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров.

SMD- конденсаторы. Для поверхностного монтажа выпускают керамические конденсаторы и оксидные. Внешний вид керамических постоянных конденсаторов представлен на рис.

Как определить не маркированный импортный электролитический SDM-конденсатор

Содержание

• 1 Виды SMD-конденсаторов
• 2 Как определить номинал и напряжение
  • 2. 1 Номинальное значение
  • 2.2 Рабочее напряжение
• 3 Электролитические компоненты
• 4 Видео

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки.

Виды SMD-конденсаторов

Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями.

Виды SMD-конденсаторов

Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:

• Керамические или плёночные неполярные изделия с номиналами от 10 пикофарад до 10 микрофарад, которые обычно не маркируются;
• Электролитические конденсаторы, имеющие форму алюминиевого бочонка, предназначенного для поверхностного монтажа;
• Танталовые конденсаторные детали, имеющие прямоугольный корпус различного размера. Выпускаются с цветовой (черной, желтой или оранжевой) маркировкой, дополненной специальным кодом.

Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки. Но нередко она по той или иной причине отсутствует (стирается, смывается или не была нанесена при кустарном производстве). В этом случае необходимо предпринять какие-то шаги по их полной идентификации.

Как определить номинал и напряжение

Высоковольтные конденсаторы

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

• Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
• Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

Электролитические компоненты

Известно, что маркировка электролитического конденсатора имеет свои особенности, проявляющиеся в указании ещё одного дополнительного параметра – полярности включения. В случае отсутствия этого обозначения единственный способ восстановить утерянную информацию – выпаять его из схемы и определить полярность напряжения на данном участке посредством мультиметра.

Дополнительная информация. Перед выпаиванием идентифицируемого изделия из платы следует пометить его ножки каким-либо способом, позволяющим зафиксировать их расположение в схеме.

В заключение отметим, что при любых разновидностях конденсаторных изделий для определения номинала или рабочего напряжения потребуется умение обращаться со специальной измерительной аппаратурой.

Видео

Танталовые конденсаторы

Оцените статью:

для поверхностного монтажа — идентификация немаркированного SMD-конденсатора и чипа

спросил 4 года 9 месяцев назад

Изменено 3 года, 10 месяцев назад

Просмотрено 23 тысячи раз

\$\начало группы\$

Вот и настраиваюсь на SMD компоненты, так как хочу создать свой компактный понижающий преобразователь 5v на основе этого компонента.

Я читал, что эти маленькие коричневые керамические конденсаторы, скорее всего, неполяризованы, что, насколько мне известно, означает, что их можно поворачивать в обе стороны, и они по-прежнему прекрасно выполняют свою работу. Но использование моего мультиметра для измерения емкости дает результат 8,400 мкФ, а при обратном подключении того же конденсатора дает результат 26,60 мкФ.

Другие конденсаторы дают мне более четкий ответ при измерении 220 мкФ и при обратном 0 мкФ.

Значит ли это, что они поляризованы и их можно поставить только одним способом? Я также очень хотел бы знать, какой чип может быть на задней панели этого понижающего преобразователя на 5 В.

Чип:

Компонент: https://www.aliexpress.com/item/3pcs-5W-9V-12V-24V-to-5V-DC-DC-Step-Down-Buck-Converter-Module-replace-TO/32766296476.html?spm= a2g0s.9042311.0.0.27424c4d1qdowf

• конденсатор
• поверхностный монтаж
• емкость
• идентификация

\$\конечная группа\$

3

\$\начало группы\$

Измерение емкости in situ ненадежен и противоречив. Вы должны удалить деталь и измерить компонент напрямую.

Это конденсаторы с керамическим чипом (верность 99%). И они не поляризованы.

Этот тип понижающих преобразователей el-cheapo 5V использует общую схему. Вероятно, проще обратиться к исходному материалу (руководствам по проектированию), а не к обратному инжинирингу.

\$\конечная группа\$

1

\$\начало группы\$

ME3116 — это микросхема, см. техническое описание деталей на сайте LCSC, где вы также можете приобрести деталь: Высокоскоростные регуляторы LDO.

Другие детали и схемы, включая печатную плату, находятся здесь: BUCK TO-220 Замена.

\$\конечная группа\$

\$\начало группы\$

Это простые многослойные керамические конденсаторы, биполярные, точнее неполяризованные.

Причина, по которой вы получаете странные результаты, заключается в том, что вы, вероятно, измеряете емкость, когда они впаяны в цепь. Это означает, что у вас есть несколько неизвестных устройств, подключенных параллельно к конденсатору, поэтому результат может быть практически любым.

Без схемы трудно предположить точные цифры.

\$\конечная группа\$

1

\$\начало группы\$

Для обеспечения надежности эти конденсаторы необходимо измерять вне цепи. Выпаивать их не так уж и плохо, так как их не очень легко повредить. Что касается микросхемы, у вас есть номер детали всего модуля? это может быть немаркированный стандартный компонент или запатентованный. Если на микросхеме вообще есть какие-либо надписи (я не могу сказать по вашей фотографии), есть способы найти коды маркировки SOT23 и сузить возможности.

\$\конечная группа\$

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

поверхностный монтаж — полярность электролитического конденсатора smt без маркировки

Простой и эффективный метод определения полярности алюминиевого электролитического конденсатора.

Вот метод, который должен работать.
Я никогда раньше не видел, чтобы это описывалось, НО оно основано на очень хорошо проверенной практике.

Общеизвестно, что эффективно неполяризованный конденсатор может быть образован последовательным подключением двух электролитических конденсаторов с противоположной полярностью. Когда прикладывается постоянное напряжение или полупериод переменного напряжения, «правильно» поляризованный конденсатор приобретает заряд, в то время как обратно поляризованный конденсатор имеет очень небольшое падение напряжения на нем. Этот метод достаточно хорошо известен, чтобы упоминаться некоторыми производителями конденсаторов в их примечаниях по применению, и используется во многих реальных конструкциях.

Даже Cornell Dubilier говорят, что это работает 🙂 . Говорят:

Если два алюминиевых электролитических конденсатора одинаковой емкости соединены последовательно, спина к спине с плюсом клеммы или отрицательные клеммы подключены, в результате один конденсатор является неполярным конденсатором с половина емкости.

Два конденсатора выпрямляют приложенное напряжение и действуют так, как если бы они были зашунтированы по диодам. При подаче напряжения на конденсатор правильной полярности подается полное напряжение. В неполярных алюминиевых электролитических конденсаторах и алюминиевых электролитических конденсаторах с пуском двигателя вторая анодная фольга заменяет катодную фольгу для достижения неполярного конденсатор в одном корпусе.

Метод основан на правильности предположения, что электролитический конденсатор с обратным смещением будет «безопасно» пропускать обратный ток без повреждений. Это допущение кажется справедливым для влажных алюминиевых конденсаторов, но может быть верным, а может и не быть верным, например, для танталовых конденсаторов. Предостережение: Emptor 🙂 – хотя большого вреда не должно быть, кроме, в худшем случае, разрушения танталового конденсатора (что в некоторых кругах может считаться чистой общественной выгодой :-)).

Метод:

• Убедитесь, что ориентацию конденсатора можно определить либо по маркировке, либо по другому внешнему виду, либо по добавлению метки, например, маленькой точки маркером.

• Соедините последовательно два конденсатора с противоположной полярностью.

• Подключите напряжение «несколько вольт» к напряжению, которое намного меньше номинального. Скажем, 5 В для конденсатора от 10 до 563 В, но не критично.

• Измерьте напряжение на каждом конденсаторе.

• Конденсатор с наибольшим напряжением на нем (вероятно) правильно поляризован.

Только пример. Ваши напряжения будут меняться.

Если напряжение на каждом конденсаторе примерно одинаковое или преобладает сопротивление измерителя, то конденсаторы, вероятно, не являются электролитическими конденсаторами.

В очень простом тесте этот метод оказался исключительно успешным.
Два конденсатора 25 В, 100 мкФ были соединены последовательно с противоположной полярностью, и на пару было подано около 6 В. Большая часть напряжения падала на правильно поляризованном конденсаторе. Падение менее 0,5 В на конденсаторе с обратным смещением. Изменение приложенной полярности привело к обмену относительных напряжений (как и ожидалось), так что правильно смещенный конденсатор снова отключил большую часть напряжения.

Тест был повторен с последовательно включенными конденсаторами 1 мкФ и 100 мкФ с противоположной полярностью. Результаты были такими же, как и раньше: конденсатор с прямым смещением был очень легко идентифицирован.

Этот тест МАЙ не пройден, если одновременно тестировались конденсаторы с очень низкой и очень высокой утечкой.

Тот же эффект можно использовать для определения правильной полярности, используя обратный ток утечки. Применение напряжения с каждой из двух полярностей должно приводить к гораздо более высокому току утечки при применении обратной полярности.

Использование измерителя с самым высоким диапазоном сопротивления может также позволить измерять относительные токи утечки, но некоторые измерители могут не подавать достаточное напряжение для этого. (Я попробовал два дешевых измерителя с максимальным диапазоном 2 МОм – недостаточно высокое. Напряжение O/C измерителя составляло всего около 0,3 В в каждом случае.

Просто при использовании источника питания один конденсатор и последовательный резистор эффект. Используя, скажем, +5 В и резистор 100 кОм, конденсатор будет иметь большее напряжение на нем при правильном смещении, чем при обратном смещении. Однако использование двух номинально идентичных конденсаторов позволяет вам «разобраться» с требуемым эффективным значением эквивалентного сопротивления.
