Алюминиевый электролитический конденсатор представляет собой анодную и катодную фольгу, разделенные электротехнической бумагой и пропитанные рабочим электролитом, который выступает в качестве катодной обкладки.

Анод – это алюминиевая фольговая пластина, площадь которой за счет электрохимического травления увеличена в 50-300 раз, по сравнению с гладкой, и на которой электрохимическим способом сформирован слой оксида алюминия Al2O3. Толщина слоя оксида прямо пропорциональна величине постоянного напряжения, которое подается на фольгу при формировании оксида. Al2O3 выступает в качестве диэлектрика в алюминиевых конденсаторах.

Катод – это алюминиевая фольговая пластина, ёмкость которой в 3-10 раз выше анодной.

К50-15

Отличительной особенностью конденсаторов является широкий диапазон рабочих температур от -60 °С до +125 °С. Квалификационные испытания, проведенные в ОАО “Элеконд”, показали, что минимальная наработка при температуре +125 °С составила более 1 300 час.

(по ТУ – 1 000 час), а при температуре +60°С – более 10 000 час

К50-17

Конденсаторы предназначены для работы в импульсном режиме. Находят применение в лазерной технике, медтехнике, сварочном оборудовании. Частота следования импульсов не более 1/10 Гц. Минимальное количество импульсов – 100 000

К50-27

Особенностью этих конденсаторов является наличие высоковольтных номиналов с напряжением 400 и 450 В, высокое значение минимальной наработки (более 10 000 час. при температуре +60°С). С успехом применяются в преобразовательной технике, источниках вторичного питания, в продукции общего и специального назначения

К50-29

Полярные, постоянной емкости. Уплотненные. В неизолированном корпусе. Изготавливаются в климатических исполнениях В и УХЛ.

К50-37

Особенностью этих конденсаторов являются большие значения зарядов, которые они способны накапливать на своих обкладках. Находят применение при изготовлении медоборудования, кассовых аппаратов, в ж/д транспорте, спецтехнике, источниках электрического питания, лазерных системах, сварочных аппаратах

К50-68

По своим характеристикам конструкция конденсаторов наиболее полно отвечает требованиям потребителей. Находят применение при создании спецтехники, аудио- и видеотехники, автомобилестроении и т.д.

К50-77

Предназначены для работы в цепях постоянного и пульсирующего токов вторичных источников питания и преобразовательной техники. Изготавливаются в климатическом исполнении В (изолированные и неизолированные) и УХЛ (изолированные).
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673541.007 ТУ.

Рекомендуется использовать взамен К50-37, К50-18.

К50-77 ОТК

Конденсаторы применяются в силовой преобразовательной технике, частотных преобразователях, выпрямителях и т.д. Предназначены для работы в цепях постоянного и пульсирующего тока. Изготавливают в климатическом исполнении В и УХЛ. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ 25467-82, со значениями характеристик для группы исполнения М4 с дополнениями и уточнениями в ЕВАЯ. 673541.013ТУ

К50-80

Низкоимпедансные конденсаторы с винтовыми выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения

К50-81

Низкоимпедансные конденсаторы с радиальными проволочными выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения

К50-83

Низкоимпедансные конденсаторы с радиальными проволочными выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С

К50-84

Низкоимпедансные конденсаторы с радиальными винтовыми выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С

К50-85

Уплотнённые, полярные конденсаторы постоянной ёмкости, с аксиальными проволочными выводами. Отличительной особенностью конденсаторов является расширенный интервал рабочих температур от -60°С до +100°С; длительный срок службы при высоких электрических нагрузках

К50-86

Конденсаторы уплотнённой конструкции, полярные, постоянной ёмкости, с радиальными винтовыми выводами, в изолированном корпусе. Интервал рабочих температур от -40°С до +85°С

К50-87

Конденсаторы с аксиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С

К50-88

Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С

К50-89

Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов.

Интервал рабочих температур от -60°С до +125°С

К50-90

Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов

К50-91

Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов

К50-92 ОТК

Конденсаторы с аксиальными проволочными выводами. Изготавливаются в климатическом исполнении УХЛ и В. Полярные. Уплотнённые. Изолированные и неизолированные.
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной технике.
По всем техническим характеристикам конденсаторы могут применяться взамен конденсаторов К50-15, К50-20, К50-24, К50-29, К50-76, а также зарубежных аналогов, таких как: 138 AML, 118 АНТ, 119 AHT фирм Vishay, BC components и др.

К50-92

Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 35°С и 25°С
Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414 1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673541.020 ТУ.
Рекомендуется использовать взамен К50-29, К50-20, К50-24, К50-27.

К50-93

Полярные конденсаторы постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С и 35°С, для работы в цепях постоянного и пульсирующего тока РЭА

К50-94

Малогабаритные алюминиевые оксидно-электролитические конденсаторы с самофиксирующимися выводами. Интервал рабочих температур от минус 60°С до 125°С. Конденсаторы К50-94, в сопоставимых номиналах, обеспечивают импортозамещение зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися выводами

К50-95

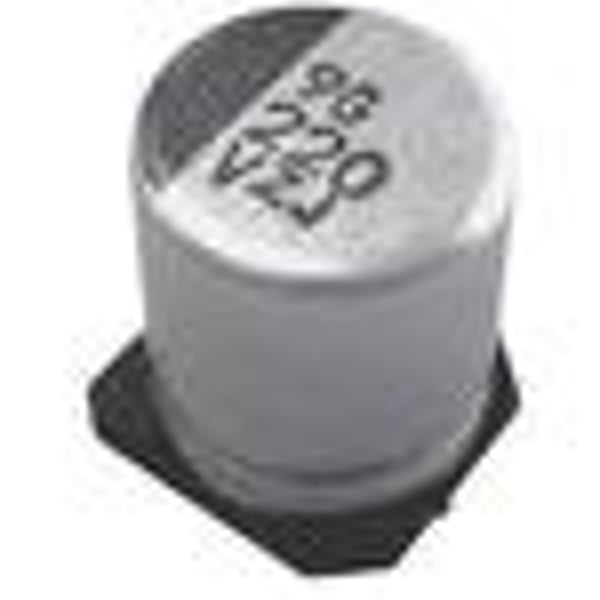

Алюминиевые оксидно-электролитические чип-конденсаторы для поверхностного монтажа. Интервал рабочих температур от минус 60°С до 100°С. Конденсаторы К50-95, в сопоставимых номиналах, обеспечивают импортозамещение зарубежных алюминиевых конденсаторов вертикальной чип-конструкции для поверхностного монтажа

К50-96

Конденсаторы с радиальными проволочными выводами. Имеют высокий удельный заряд, уменьшенные габаритные размеры и вес, по сравнению с отечественными аналогами, низкие значения ЭПС.

К50-97

Полярные, постоянной ёмкости, чип-исполнения. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С. Уплотнённые. Неизолированные.

К50-98

Малогабаритные конденсаторы. В сопоставимых номиналах обеспечивают импортозамещение зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися выводами.

К50-99

Полярные, постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C. Уплотненные. В изолированном корпусе с радиальными самофиксирующимися выводами

К50-100

Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт

К50-101

Полярные, постоянной ёмкости, чип-исполнения для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C. Уплотненные. В неизолированном корпусе, закрепленном на пластиковой диэлектрической платформе

К50-102

Полярные, постоянной емкости, для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C. Уплотненные. В изолированном корпусе с радиальными проволочными выводами

К50-103

Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт

К50-104

Малогабаритные полярные конденсаторы постоянной ёмкости в изолированном корпусе с радиальными проволочными выводами. Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ

К50-105

Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ. Полярные. Уплотненные. Изолированные с самофиксирующимися радиальными выводами

К50-106

Полярные, постоянной ёмкости. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт

низкие цены, в наличии на складе, бесплатная доставка, гарантия 18 месяцев, сервисное обслуживание. Радиокомпоненты и радиодетали.

Вся текстовая и графическая информация на сайте несет информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, содержание, комплект поставки и другие параметры товара представленого на сайте могут изменяться в зависимости от партии производства и года изготовления. Более подробную информацию уточняйте в отделе продаж.



Ведущий интернет-магазин Западприбор – это огромный выбор измерительного оборудования по лучшему соотношению цена и качество. Чтобы Вы могли купить приборы недорого, мы проводим мониторинг цен конкурентов и всегда готовы предложить более низкую цену. Мы продаем только качественные товары по самым лучшим ценам. На нашем сайте Вы можете дешево купить как последние новинки, так и проверенные временем приборы от лучших производителей.



На сайте постоянно действует акция «Куплю по лучшей цене» – если на другом интернет-ресурсе (доска объявлений, форум, или объявление другого онлайн-сервиса) у товара, представленного на нашем сайте, меньшая цена, то мы продадим Вам его еще дешевле! Покупателям также предоставляется дополнительная скидка за оставленный отзыв или фотографии применения наших товаров.



В прайс-листе указана не вся номенклатура предлагаемой продукции. Цены на товары, не вошедшие в прайс-лист можете узнать, связавшись с менеджерами. Также у наших менеджеров Вы можете получить подробную информацию о том, как дешево и выгодно купить измерительные приборы оптом и в розницу. Телефон и электронная почта для консультаций по вопросам приобретения, доставки или получения скидки приведены возле описания товара. У нас самые квалифицированные сотрудники, качественное оборудование и выгодная цена.



Интернет магазин Западприбор – официальный дилер заводов изготовителей измерительного оборудования. Наша цель – продажа товаров высокого качества с лучшими ценовыми предложениями и сервисом для наших клиентов. Наш интернет магазинможет не только продать необходимый Вам прибор, но и предложить дополнительные услуги по его поверке, ремонту и монтажу. Чтобы у Вас остались приятные впечатления после покупки на нашем сайте, мы предусмотрели специальные гарантированные подарки к самым популярным товарам.



Вы можете оставить отзывы на приобретенный у нас прибор, измеритель, устройство, индикатор или изделие. Ваш отзыв при Вашем согласии будет опубликован на официальном сайте без указания контактной информации.

Интернет-магазин принимаем активное участие в таких процедурах как электронные торги, тендер, аукцион.

При отсутствии на официальном сайте в техническом описании необходимой Вам информации о приборе Вы всегда можете обратиться к нам за помощью. Наши квалифицированные менеджеры уточнят для Вас технические характеристики на прибор из его технической документации: инструкция по эксплуатации, паспорт, формуляр, руководство по эксплуатации, схемы. При необходимости мы сделаем фотографии интересующего вас прибора, стенда или устройства.

Описание на приборы взято с технической документации или с технической литературы. Большинство фото изделий сделаны непосредственно нашими специалистами перед отгрузкой товара. В описании устройства предоставлены основные технические характеристики приборов: номинал, диапазон измерения, класс точности, шкала, напряжение питания, габариты (размер), вес. Если на сайте Вы увидели несоответствие названия прибора (модель) техническим характеристикам, фото или прикрепленным документам – сообщите об этом нам – Вы получите полезный подарок вместе с покупаемым прибором.



При необходимости, уточнить общий вес и габариты или размер отдельной части измерителя Вы можете в нашем сервисном центре. Наши инженеры помогут подобрать полный аналог или наиболее подходящую замену на интересующий вас прибор. Все аналоги и замена будут протестированы в одной с наших лабораторий на полное соответствие Вашим требованиям.

Основная особенность нашего интернет магазина проведение объективных консультаций при выборе необходимого оборудования. У нас работают около 20 высококвалифицированных специалистов, которые готовы ответить на все ваши вопросы.

В технической документации на каждый прибор или изделие указывается информация по перечню и количеству содержания драгметаллов. В документации приводится точная масса в граммах содержания драгоценных металлов: золото Au, палладий Pd, платина Pt, серебро Ag, тантал Ta и другие металлы платиновой группы (МПГ) на единицу изделия. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую цену. У нас на сайте Вы можете ознакомиться с техническими характеристиками приборов и получить сведения о содержании драгметаллов в приборах и радиодеталях производства СССР. Обращаем ваше внимание, что часто реальное содержание драгметаллов на 10-25% отличается от справочного в меньшую сторону! Цена драгметаллов будет зависить от их ценности и массы в граммах.

Мы предлагаем быструю международную доставку практически во все страны мира: Австралия (Australia), Австрия (Austria), Азербайджан, Албания (Albania), Алжир (Algeria), Ангилья, Ангола, Антигуа и Барбуда, Аргентина (Argentina), Аруба, Багамские острова, Бангладеш, Барбадос, Бахрейн, Белиз, Бельгия (Belgium), Бенин, Бермуды, Болгария (Bulgaria), Боливия, Бонайре, Синт-Э. и Саба, Босния и Герцеговина (Bosnia and Herzegovina), Ботсвана, Бразилия (Brazil), Британские Виргинские Острова, Бруней Даруссалам, Буркина Фасо, Бурунди, Бутан, Вьетнам (Vietnam), Вануату, Ватикан, Венесуэла, Армения, Габон, Гайана, Гаити, Гамия, Гамбия, Гана, Гватемала, Гвинея, Гибралтар, Гондурас, Гонконг, Гренада, Гренландия (Greenland), Греция (Greece), Грузия (Georgia), Дания (Denmark), Демократическая Республика Конго, Джерси, Джибути, Доминика, Доминиканская Республика, Эквадор, Эсватин, Эстония (Estonia), Эфиопия (Ethiopia), Египет (Egypt), Замбия, Зимбабве (Zimbabwe), Иордания Индонезия, Ирландия (Ireland), Исландия (Iceland), Испания (Spain), Италия (Italy), Кабо-Верде, Казахстан (Kazakhstan), Каймановы острова, Камбоджа, Камерун, Канада (Canada), Катар, Кения, Кыргызстан, Китай (China), Кипр (Cyprus), Кирибати, Колумбия (Colombia), Коморские острова, Конго, Корея (Республика) (Korea Rep. ), Коста-Рика, Кот-д’Ивуар, Куба, Кувейт, Кюрасао, Лаос, Латвия (Latvia), Лесото, Литва (Lithuania), Либерия, Ливан, Ливия, Лихтенштейн, Люксембург, Мьянма, Маврикий, Мавритания, Мадагаскар, Макао, Малави, Малайзия, Мали, Мальдивы, Мальта, Марокко (Morocco), Мексика (Mexico), Мозамбик, Молдова (Moldova), Монако, Монако, Намибия, Науру, Непал, Нигер, Нигерия (Nigeria), Нидерланды (Netherlands), Германия (Germany), Новая Зеландия (New Zealand), Новая Каледония, Норвегия (Norway), ОАЭ (UAE), Оман, Острова Кука, Пакистан, Палестина, Панама, Папуа Новая Гвинея, Парагвай, Перу, Южная Африка, Польша (Poland), Португалия (Portugal), Республика Чад, Руанда, Румыния (Romania), Сальвадор, Самоа, Сан-Марино, Саудовская Аравия (Saudi Arabia), Свазиленд, Сейшельские острова, Сенегал, Сент-Винсент и Гренадины, Сент-Китс и Невис, Сент-Люсия, Сербия (Serbia), Сингапур (Singapore), Синт-Мартен, Словакия (Slovakia), Словения (Slovenia), Соломоновые острова, Соединенное Королевство Великобритании и Северной Ирландии (United Kingdom of Great Britain and Northern Ireland), Судан, Суринам, Восточный Тимор (Тимор-Лешти), США (USA), Сьерра-Леоне, Таджикистан, Тайвань (Taiwan), Таиланд (Thailand), Танзания (Объединенная Республика), Того, Тонга, Тринидад и Тобаго, Тувалу, Тунис (Tunisia), Турция (Turkey), Туркменистан, Уганда, Венгрия (Hungary), Узбекистан, Уругвай, Фарерские острова, Фиджи, Филиппины (Philippines), Финляндия (Finland), Франция (France), Французская Полинезия, Хорватия (Croatia), Центральноафриканская Республика, Чешская Республика (Czech Republic), Чили, Черногория (Montenegro), Швейцария (Switzerland), Швеция (Sweden), Шри-Ланка, Ямайка, Япония (Japan).

Иногда клиенты могут вводить название нашего интернет магазина или официальный сайт неправильно – например, западпрыбор, западпрылад, западпрібор, западприлад, західприбор, західпрібор, захидприбор, захидприлад, захидпрібор, захидпрыбор, захидпрылад. Правильно – западприбор.

Наш технический отдел осуществляет ремонт и сервисное обслуживание измерительной техники более чем 75 разных заводов производителей бывшего СССР и СНГ. Также мы осуществляем такие метрологические процедуры: калибровка, тарирование, градуирование, испытание средств измерительной техники.



Если Вы можете сделать ремонт устройства самостоятельно, то наши инженеры могут предоставить Вам полный комплект необходимой технической документации: электрическая схема, ТО, РЭ, ФО, ПС. Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТУ), техническое задание (ТЗ), ГОСТ, отраслевой стандарт (ОСТ), методика поверки, методика аттестации, поверочная схема для более чем 3500 типов измерительной техники от производителя данного оборудования. Из сайта Вы можете скачать весь необходимый софт (программа, драйвер) необходимый для работы приобретенного устройства.

Также у нас есть библиотека нормативно-правовых документов, которые связаны с нашей сферой деятельности: закон, кодекс, постановление, указ, временное положение.

Exxelia – Новости – Что нужно знать об электролитических алюминиевых конденсаторах?

1. Основная конструкция

Структура электролитического алюминиевого конденсатора показана ниже:

1. Анод: алюминиевая фольга
2. Диэлектрик: оксид алюминия
3. Бумажные прокладки, пропитанные электролитом
4. Ионная проводимость, предполагаемая электролитом
5. Катод: алюминиевая фольга



Положительная пластина представляет собой протравленную алюминиевую фольгу, покрытую оксидом алюминия, который является диэлектриком конденсатора.

Отрицательная пластина состоит из второй алюминиевой фольги, которая служит источником тока, и слоев бумаги, пропитанных электролитом.

В качестве анода используется алюминий марки ≥ 99,98 %.

Диэлектрик имеет толщину 13 Å/В.

Алюминий, используемый для катода, имеет ≥ 9Алюминий марки 8 % покрыт диэлектрическим слоем толщиной около 40 Å.



>  См. наши конденсаторы в каталоге

анод

CK = Емкость катода
Rp = Параллельный сопротивление из-за оксида алюминия f Ilms.
RL = последовательное сопротивление соединений, пластин и пропитанной прокладки.
Ls = Индуктивность обмотки и соединений.



Стандартная упрощенная диаграмма:



Cs – последовательная емкость анодной и катодной емкостей.
Электролитические алюминиевые конденсаторы имеют естественную полярность из-за изолирующей пленки на аноде.

Учитывая очень тонкий слой оксида алюминия, обратное напряжение не должно превышать 1,5 В при подаче питания.
Кратковременные обратные напряжения могут поглощаться специальной конструкцией, при которой второй анод заменяет прежний катод.

3. Электрические характеристики

✪

Номинальная емкость Cr

Номинальная емкость определяется для частоты 100 Гц и температуры окружающей среды.



✪

Номинальное напряжение Ur

Ur — максимальное напряжение постоянного тока, которое может применяться в непрерывном режиме.
При подаче наложенного переменного напряжения пиковое значение результирующей формы волны не должно превышать номинального напряжения.



✪

Пиковое напряжение Up

Up — это максимальное повторяющееся напряжение, которое может быть приложено в течение коротких периодов времени.
Определено в CECC 30 300 и IEC 60 384-4:
. 1000 циклов 30-секундной зарядки с последующим 5-минутным периодом без нагрузки. 30 с при температуре высшей категории.

Up ≤ 1,15 UR (UR ≤ 315 В)
Up ≤ 1,10 UR (UR > 315 В)



✪

Коэффициент рассеяния Tan

Коэффициент рассеяния или коэффициент потерь определяется его тангенсом Tand



✪

Эквивалентное последовательное сопротивление ESR

Связь между ESR и коэффициентом рассеяния Tand.



✪

Полное сопротивление Z – индуктивность L

Полное сопротивление определяется как:
Z =g R2 + (Lv –1 )2
Резюме
L индуктивность. Обычно L = от 5 до 20 нГн



Z и СОЭ как функция частоты обычно соответствуют таблице:0006

✪

Допустимый пульсирующий ток (I ср.кв.)

Ток определяется для максимальной климатической категории и при 100 Гц.

Это среднеквадратичное значение среднеквадратичного значения. Значение I0 является номинальным значением для расчетов ожидаемого срока службы до 3 I0.



✪

Ток утечки Il

Il измеряется при 20°C через 5 мин. поляризация при номинальном напряжении.

Для CR в мкФ и UR в В:
Il ≤ 0,01 CR UR или 1 мкА*
при CR UR ≤ 1000 мкКл
Il ≤ 0,006 CR UR + 4 мкА
при CR UR > 1000 мкКл
Для UR > 350 В постоянного тока можно указать:
с K = 4, 6 или 8
или
Il ≤ 0,3 (CR UR)0,7 + 4 мкА (CECC 30 300)

* В зависимости от того, что больше



✪

Характеристики

Зависимость от температуры (типичные значения).



– Дрейф емкости
Зависимость от температуры

– Дрейф ESR и Z при 100 Гц
Зависимость от температуры

– Ток утечки дрейф

По сравнению с температурой

>  См. наши конденсаторы в каталоге

4.

Спецификация для применения

Электролитические алюминиевые конденсаторы определены в:

• Национальный стандарт Франции NF и UTE
• CECC Европейские спецификации
• Международные спецификации IEC

Процедуры обеспечения качества описаны в этих спецификациях.

5. Испытания на долговечность / срок службы

✪  Стандартное испытание на выносливость

при температуре максимальной категории:

Стандартные испытания на выносливость не превышают 2000 часов при 125°C. Однако современные технологии EXXELIA, касающиеся жидких электролитов, позволили провести испытания на выносливость до 5000 часов при 125°C (PRORELSIC 125 – FELSIC 125 RS) и даже 20000 часов при 125°C (PRORELSIC 145 – ALSIC 145).



✪

Требования к характеристикам стандартных испытаний на долговечность

Допустимый дрейф емкости ∆C/C (%)
Допустимые повышающие коэффициенты по исходным значениям Tand, ESR, Z и Il

(1) Tand или ESR: в качестве начального значения возьмите стандартное значение.
(2) Z: в качестве начального значения принять заданное значение (см. техпаспорт).

Могут быть приняты во внимание особые требования в отношении начальных значений коэффициента рассеяния или эквивалентного последовательного сопротивления и импеданса.



✪

Критерии отказа электролитических конденсаторов

Критерии отказа определены в CECC 30 301

• Неизмеримые значения по умолчанию, ведущие к полному отказу.
• Измеряемые значения по умолчанию, приводящие к потерям при регулировке цепи нагрузки (отказ из-за отклонений).



— Неизмеряемые значения по умолчанию
Их можно суммировать следующим образом:

• Разомкнутая цепь
• Короткое замыкание
• Работа устройства сброса давления
• Сильно поврежденная изоляция
• Неиспользуемые выводы



— измеримые значения по умолчанию
Изменения, превышающие значения, указанные ниже, характеризуют значение по умолчанию.

• Дрейф емкости ∆C/C (%): 3-кратный предел для стандартных испытаний на долговечность или 50 % (в зависимости от того, что наименьшее).
• Tand или ESR: в 3 раза больше стандартных максимальных начальных значений.
• Z: в 3 раза больше стандартных максимальных начальных значений.
• Il: начальный предел (в условиях нагрузки).

Особые требования могут быть приняты во внимание в отношении более низких выносов.



Влияние основного параметра на срок службы.

– Температура

Срок службы конденсаторов сильно зависит от их внутренней температуры Ui и, следовательно, от температуры окружающей среды и пульсаций тока.
Зная значения ESR и рассеиваемой мощности, можно рассчитать рост внутренней температуры, а затем определить ожидаемый срок службы конденсаторов.
С настоящими высококипящими электролитами
Ui max = от 125 до 185°C в зависимости от исполнения.

– Пульсирующий ток
Пульсирующий ток, протекающий через конденсатор, увеличивает внутреннюю температуру за счет рассеивания мощности.
Стандарты определяют допустимый ток при частоте 100 Гц и обычно учитывают повышение температуры на 5–10°C от максимальной температуры категории.
Форма и частота тока затрудняют четкое определение повышения внутренней температуры конденсаторов, которое определяет срок службы.
Эксперименты подтверждают следующую зависимость:

Ui = Ua + (Uc – Ua) K

Где:

• Ui = внутренняя температура горячей точки
• Ua = температура окружающей среды
• Uc = температура корпуса
• K = параметр, зависящий от диаметра корпуса и охлаждения

Ø ≥ 51 k = 2 ± 0,5
Ø < 51 k = 1,5 ± 0,5    (воздушное охлаждение - 0,2 м/с)



ср.кв. значение в соответствии с текущей формой волны.



– Рассеиваемая мощность в зависимости от размеров корпуса
Для расчета пульсаций тока с учетом повышения внутренней температуры на 10°C



P = ESR. I ²
P = Рассеиваемая мощность (мВт)
(Ui – Ua = 10°C)
ESR: Эквивалентное последовательное сопротивление (100 Гц, 20°C)
I: пульсирующий ток (действующее значение при 100 Гц)
Для различных частот от 100 Гц I необходимо умножить на коэффициент F в соответствии с приведенной выше таблицей.



– Термостойкость Rth и воздушное охлаждение
Rth — статическое тепловое сопротивление (без охлаждения) между центральной горячей точкой конденсатора и температурой окружающей среды, измеренное на расстоянии одного диаметра конденсатора

Принудительное или неохлаждающее воздушное охлаждение может привести к значительному снижению этих значений.
Следовательно, среднеквадратичное значение пульсирующий ток может быть увеличен в зависимости от скорости воздушного охлаждения:

Этот параметр применяется только к одному конденсатору.
Для конденсаторов в банке температура окружающей среды должна быть строго одинаковой вокруг всех конденсаторов.

– Гарантия качества
На продукцию, изготовленную в течение 2 лет с даты отгрузки, мы даем гарантию от брака материалов и сборки.
Эта гарантия может быть предоставлена ​​покупателем только в том случае, если наши продукты используются в нормальных условиях, всегда в соответствии с современным уровнем техники и с учетом условий хранения.
При проектировании оборудования следует учитывать возможные отказы наших конденсаторов и связанные с ними последствия, чтобы их избежать.
Гарантия не распространяется на повреждения, вызванные перенапряжением, неправильным использованием, неправильной полярностью или несоблюдением правил технического обслуживания.
Гарантия ограничивается исключительно заменой отдельных неисправных конденсаторов в пределах срока поставки. Это правило применялось ко всем случаям и особенно к любым дальнейшим последствиям отказов.

– Надежность
Интенсивность отказов:
FR = количество протестированных компонентов x продолжительность тестирования / количество отказов

Интенсивность отказов измеряется в FIT (отказ во времени = 10–9 в час).
Интенсивность отказов устанавливается в течение срока службы конденсатора (фаза II)

I. Фаза раннего отказа (обычно исключается в процессе старения).
II. Срок службы конденсаторов
III. Конец срока службы



Средняя наработка на отказ = 1/FR, измеренная в годах

Множитель FR с напряжением и температурой



>  См. наши конденсаторы в каталоге

6 , Информация по применению

✪

Чистящие растворители

Используйте алифатические спирты, такие как денатурированный этиловый спирт, изопропанол или бутилацетат, или щелочные разбавленные растворы. Избегайте несовместимых растворителей (например, галогенных).



✪

Срок годности

При длительном хранении электрические характеристики не изменяются, за исключением тока утечки, который может увеличиваться.
Это вызвано химическими реакциями между диэлектрическим оксидом алюминия и электролитом. Эти реакции обратимы при включении. Как правило, конденсаторы можно хранить при температуре от –5° до +50°C без риформинга в течение следующих периодов времени:

• Для UR ≤ 100 В срок хранения:     5 лет
• (до 10 лет при определенных условиях)
• Для 100 В < UR ≤ 360 В срок хранения:     3 года
• Для 360 В < UR < 500 В срок хранения:     1 год
• Для UR ≤ 500 В, срок хранения:     6 месяцев

Обычно при превышении этих периодов один час при номинальном напряжении приводит к уменьшению тока утечки до указанных пределов. Другой способ избежать этой проблемы увеличения тока утечки — всегда ограничивать доступную мощность через конденсатор в течение первых секунд или минут после хранения или транспортировки в соответствии со следующей диаграммой:

✪

Стойкость к низкому давлению

Конденсаторы EXXELIA можно использовать при понижении давления окружающей среды до 10 мбар (высота 28000 м – 92000 футов).

✪

Монтаж конденсаторов с винтовыми клеммами (FELSIC)

Конденсаторы можно использовать вертикально (клеммы сверху) или горизонтально. При горизонтальном использовании рекомендуется следующее положение по отношению к предохранительному клапану:
Последовательное подключение конденсаторов допускается при рабочем напряжении, превышающем Ur. См. FELSIC в банке.



✪

Монтаж конденсаторов под пайку

Их можно использовать в любом положении. Во время монтажа избегайте приложения чрезмерных усилий к контактам или проводам конденсатора. Существует риск повреждения внутренних соединений.
После пайки и по тем же причинам не пытайтесь двигать корпус конденсатора.

✪  Электролиты: правила безопасности

Электролиты, используемые в конденсаторах EXXELIA, производятся компанией EXXELIA. Основными растворителями обычно являются g-бутиролактон и этиленгликоль, очень стабильные растворители с высокой температурой кипения. Ионные проводящие соли в электролите вызывают очень слабую кислотность (pH от 5 до 7).



✪

Окружающая среда

В алюминиевых конденсаторах с жидким электролитом нет компонентов, представляющих опасность загрязнения в небольших количествах воздуха или воды. EXXELIA всегда участвует в этой области безопасности, особенно в использовании химикатов для электролита, без известных рисков.

• Диметилформамид (ДМФА) опасный растворитель, запрещенный в некоторых случаях, полностью исключен EXXELIA с 1990 года.
• Отсутствуют соединения галогенов, такие как хлорфторуглерод (CFC или FCKW на немецком языке), полихлорбифенил (PCBPyralene), пентабромдифениловый эфир или октабромдифениловый эфир.

В пластиковых крышках нет ни бензола, ни толуола, ни фенильных соединений, ни взрывчатых веществ, таких как пикриновая кислота, ни асбеста. Все конденсаторы, произведенные EXXELIA с 1991 года, могут быть утилизированы или использованы в процессах переработки сырья без особой осторожности в соответствии с правилами Сообщества.

Алюминиевые конденсаторы EXXELIA с нетвердым электролитом особенно подходят для различных условий окружающей среды с учетом законов повышения жесткости.
Европейские директивы 2003/11/EC, 2002/96/EC (WEEE) и 2002/95/EC (RoHS) распространяется на все конденсаторы EXXELIA, включая все типы припоя, изготовленные с выводами или проводами с покрытием из чистого олова, как минимум с января 2006 года. каталог





Алюминиевые электролитические конденсаторы | KYOCERA AVX

Ассортимент алюминиевых чип-конденсаторов KYOCERA AVX обеспечивает высокую производительность CV в меньших размерах, чем у конкурирующих корпусных алюминиевых конденсаторов, очень низкое эквивалентное последовательное сопротивление (ESR), высокую износостойкость и совместимость с требованиями по бессвинцовой и RoHS.
