Солнечный контроллер для ветрогенератора – практика

Е-ветерок.ру
Энергия ветра и солнца

>Разделы сайта
  • Мой небольшой опыт
  • Разные мои самоделки
  • Расчёт и изготовление лопастей
  • Изготовление генераторов
  • Готовые расчёты ветряков
  • Дисковые аксиальные ветряки
  • Из асинхронных двигателей
  • Ветряки из авто-генераторов
  • Вертикальные ветряки
  • Парусные ветрогенераторы
  • Самодельные солнечные панели
  • Аккумуляторы
  • Контроллеры инверторы
  • Альтернативное эл. статьи
  • Личный опыт людей
  • Ветрогенераторы Ян Корепанов
  • Ответы на вопросы
  • >Последние записи

    > Тест lifepo4, зависимость напряжения и ёмкости

    > Активный балансир для литиевых АКБ

    > Дешёвый электро-велосипед

    > Контроллер ФОТОН 150/50 MPPT WI-FI

    > Отчёт о состоянии электростанции весна 2019

    > Инвертор SILA +MPPT

    > Гибридные инверторы SILA

    > Реле напряжения XH-M609

    > DC 300V 100A ваттметр

    > ZT-X RM409B True-RMS цифровой мультиметр

    > Электровелосипед, передний привод на my1016

  • >Контроллеры инверторы и другая электроника
  • В этой статье я расскажу о том можно-ли контроллеры созданные для солнечных батарей использовать в качестве контроллеров для ветрогенератоов. Расскажу некоторые нюансы и практические способы подключения контроллеров к ветрогенераторам. Многие уже меня спрашивали на счёт того можно-ли использовать солнечные контроллеры для ветрогенераторов и я говорю что нет!!! – просто так любой контроллер нельзя. А нельзя потому-что когда аккумулятор уже почти заряжен, то контроллер периодически или постоянно (ШИМ) импульсами отключает солнечную панель транзисторами, которые внутри этого контроллера. Отключает он солнечную панель чтобы аккумулятор не перезарядился. У некоторых контроллеров есть многостадийные режимы зарядки, но в общем все они так или иначе отключают солнечную панель.

    По-этому если вы возьмёте и подключите ветрогенератор вместо солнечной панели, предварительно выпрямив переменное напряжение фаз в постоянное с помощью трёх-фазного диодного моста, то контроллер тоже его будет отключать ограничивая напряжение чтобы АКБ не перезарядился.
    Но напряжение отключенной солнечной панели в холостую всего 19-21 вольт, а вот если отключить ветрогенератор, особенно на сильном ветру, то его напряжение может оказаться значительно больше, при этом без нагрузки винт раскрутится ещё больше и напряжение на холостом ходу станет ещё выше. Ну и что? – скажете вы, ну и пускай – ветряк то контроллер отключил всё равно.

    Ну во-первых ветрогенератор без нагрузки оставлять нельзя в сильный ветер, без нагрузки винт будет крутится на очень больших оборотах, сильно шуметь, и испытывать сильные ветровые перегрузки, от этого ветрогенератор может просто не выдержать и “скинуть” лопасти. Часто в таких случаях отрывает (ломает) лопасти, и не выдерживают слабые мачты и ветряки падают. По-этому винт ветрогенератора должен быть всегда под нагрузкой, и если АКБ заряжены то ветряк переключается на балластную нагрузку, на нагревательные тенны или резистор.

    А во-вторых как я писал выше напряжение ветрогенератора без нагрузки может доходить применительно для ветряков на 12 вольт до 60-80 вольт, и даже более. А транзисторы солнечных контроллеров рассчитаны на напряжение около 40 вольт, но не все и далее мы рассмотрим это всё. И когда контроллер то напряжение подскочит до 50-60 вольт и более при сильном ветре, и в момент включения моментально сгорят входные транзисторы контроллера. То-есть контроллер сгорит от перенапряжения на входе, так-как транзисторы не рассчитаны на такое высокое напряжение, потому-что контроллер предназначен для солнечных панелей, у которых напряжение в холостую всего до 21 вольт если панель на 12 вольт (36 ФЭМ).

    Контроллеры для ветрогенераторов, принцип работы

    Контроллеры для ветрогенераторов никогда не отключают ветрогенератор и работают по двум основным принципам. Контроллеры для мощных ветрогенераторов обычно продаются с большим балластным резистором. И когда напряжение на аккумуляторе поднимится до 14-15 вольт то контроллер включает балласт и лишняя энергия от ветрогенератора сжигается на балласте. При этом и ветряк под нагрузкой и аккумулятор не перезаряжается.
    А так-же часто вместо этого резистора балластного подключают нагревательные тенны и греют воду лишней энергией, например подпитка отопления в доме.

    Более простые контроллеры для маломощных ветрогенераторов просто тормозят ветрогенератор замыкая фазы генератора. Обычно они работают так, когда напряжение поднимется до 15 вольт, то контроллер замыкает обмотки генератора и винт останавливается, и ветряк так и стоит пока напряжение не опустится до 13,5 вольт, тогда контроллер отпускает ветряк, он снова раскручивается и работает пока напряжение не достигнет 15 вольт. У разных контроллеров могут отличаться настройки срабатывания, но в общем принцип работы такой.

    Солнечные контроллеры для ветрогенератора

    Но большинство современных контроллеров для солнечных панелей можно настроить для работы с ветрогенераторами. Такие контроллеры имеют дисплеи и кнопочки для настройки, это как раз то что и требуется от контроллера. Самое основное это чтобы была возможность настройки выхода (Load) контроллера, это те контакты где нарисована лампочка. Если настойки Load можно изменять то на этот выход можно подключить балласт и настроить пороги срабатывания. Ниже рисунок подключения.

    >

    Принцип работы с ветрогенератором такой: Сам ветрогенератор подключается как солнечная панель на вход контроллера, естественно на ветрогенератор нужно поставить диодный мост чтобы на контроллер подать уже выпрямленное напряжение плюс и минус. Аккумулятор подключается штатно так-же как и обычно на своё место на контактах. А на выход Load контроллера мы подключаем балласт, это может быть нагревательный тенн, лампочки или резистор. Мощность балласта должна быть такой-же как и максимальная мощность ветрогенератора. Например если ветряк выдаёт до 300 ватт, то и балласт нужен мощностью 300 ватт, например набрать лампочек на 300 ватт мощности.

    Ветрогенератор нужно подключать остановленный и в самую последнюю очередь после настройки контроллера. Сам контроллер настраивается так, кнопочками сначала поднимаем порог отключения (change off) как можно выше, например до 17-20 вольт, это для того чтобы контроллер не отключил ветряк даже если ветряк окажется мощнее балласта и напряжение кратковременно поднимется до 16-17 вольт.

    Некоторые модели позволяют поднять напряжение только до 15 вольт, но выставляем максимум, и тогда балласт обязательно мощнее ветряка. Далее настраиваем включение балласта, вставляем параметр (Load on) на 14,5-15 вольт, чтобы балласт включился при этом напряжении, и выставляем (Load off) на 13,5 вольт. Как настройки установлены то можно подключать и запускать ветрогенератор.

    Теперь когда напряжение на аккумуляторе поднимется до установленных 14,5-15 вольт, то включится балласт и пока напряжение не просядет до 13,5 вольт от не выключится. Ветрогенератор при этом не отключится и будет всегда под нагрузкой. Ниже небольшое видео с тестированием подобного солнечного контроллера для работы с ветряком.

    При этом как вы понимаете сам контроллер должны быть на тот ток что может выдать ветрогенератор. Например на видео контроллер на 30А, на него можно подключить ветрогенератор с максимальным током зарядки до 30А, и балласт до 30А максимум.

    При этом контроллер на дисплее так-же будет показывать все параметры, ток зарядки и напряжение что очень удобно.

    Но можно использовать и слабые контроллеры для мощных ветряков, только ветрогенератор подключается не к контроллеру, а напрямую на аккумулятор. Контроллер подключается к аккумулятору отдельно, и балласт тоже подключается отдельно через реле. К контактам контроллера Load подключается реле, которое будет включать-выключать балласт, параметры включения настраиваются и контроллер уже по выставленному напряжению будет управлять балластом. В этом случае контроллер просто управляет реле, отслеживая напряжение на аккумуляторе. Но зато можно использовать дешёвый контроллер, и установив мощное реле можно подключать мощный балласт.

    >

    Так-же можно использовать контроллеры без всяких изменений, но тогда нужно быть уверенным что напряжение подключенного ветррогенератора не превысит напряжение пробоя транзисторов контроллера. Есть контроллеры 12/24 вольта с транзисторами на 80-100 вольт и даже до 150 вольт, и если ваш ветряк максимально без нагрузки выдаёт меньше напряжение то можно его подключать как солнечную панель. Но трёх-лопастные скоростные ветряки лучше не подключать так-как на сильном ветре винты без нагрузки могут не выдержать перегрузок и обороты сильно вырастают и напряжение всё-таки может превысить максимально допустимое и контроллер сгорит.

    Но вот для тихоходных много-лопастных ветряков солнечные контроллеры более подходят, особенно если есть механическая защита от сильного ветра, когда винт уходит – отворачивается при сильном ветре. Если есть защита от сильного ветра складыванием хвоста то её можно настроить на более раннее срабатывание чтобы винт уходил раньше и напряжение даже отключенного контроллером ветряка не превысило максимально допустимое. Тогда и ветрогенератор будет отлично работать с солнечным контроллером.

    Так-же некоторые люди хотят использовать ветрогенератор для отопления и при этом ветрогенератор должен работать на тенны 220 вольт. Но если соединять тенны напрямую с ветрогенератором, то винт не может раскрутится до своей быстроходности и не выдаёт свою мощность. В итоге ветрогенератор очень плохо работает на тенны и не разгоняется, а на слабом ветру вообще останавливается. Как выход из ситуации надо подключать тенны только после того как ветряк разгонится.

    Ниже схема работы для ветрогенераторов на 220 вольт. Принцип работы такой: для питания контроллера используется понижающий трансформатор на 12/220 вольт. А контроллер управляет твердотельными реле, которые подключаются к переменному напряжению генератора. Пороги срабатывания настраиваются на контроллере. Контроллер питается от 12 вольт через понижающий трансформатор, а напряжение трансформатора прямо зависит от напряжения генератора.Если ветррогенератор будет давать 100 вольт, то трансформатор выдаст 5 вольт примерно. Если ветряк выдаст 200 вольт, то на выходе трансформатора будет 10 вольт, в общем прямая зависимость. И таким образом можно настроить срабатывание реле, которые включают тенны.

    Например вы хотите чтобы тенны включались при 200 вольт ветрогенератора, при этом значит контроллер питающийся от трансформатора видит 10 вольт, вот выставляем включение (Load on) на 10 вольт, и реле будут включаться при этом напряжении. А выключение при 9.5 вольт, это где то 190 вольт.

    >

    Суть всего этого я думаю вам понятна, я сам уже проверил работоспособность контроллера с балластом и балласт прекрасно работает и включается и выключается при заданных параметрах. Без балласта не пробовал, но мне попадался положительный опыт других людей подтверждающий описанное выше. Так-же сейчас для двух мощных (1 и 2кВт) ветрогенераторов установлены солнечные контроллеры на 48 вольт, на выходы Load которых подключён балласт и скоро будут практические данные и видео. На этом пока всё – спасибо что читаете…

    Контроллер для ветрогенератора

    Наш опыт общения с ветроустановками различного типа  дал богатую пищу для размышлений. Он показал, что контроллер для ветрогенератора – важное и ответсвенное звено в системе. Приходилось сталкиваться со случаями, когда по вине контроллера дело могло дойти до беды. – То перезаряд АКБ, грозящий пожаром, то наоборот, принудительный их разряд до нуля. Такие фортели ставили под сомнение возможность использования ВЭУ в принципе. Проблема обеспечения безопасности вырастала в полный рост. Мы успешно решили её, применив в нашем контроллере новые схемы, качественные и мощные элементы.

    Однако, хороший контроллер для ветрогенератора – это не только выпрямитель напряжения. Он должен выполнять разные функции: поддерживать оптимальный для аккумуляторов разного типа режим заряда; останавливать ветряк при любом ветре; эффективно переводить энергию ветряка как в заряд АКБ, так и в тепловую энергию от ТЭНов. А коме этого хороший контроллер способен обеспечить ветряку благоприятный режим взаимодействия с ветром. Все эти идеи воплощают в жизнь наша разработка – коммутатор-контроллер КБВ “Русский ветер” совмещённый с солнечным МРРТ контроллером.

    МРРТ контроллер поддерживает правильный режим заряда. ТЭНы, подключаемые непосредственно к фазам ветрогенератора эффективно греют и тормозят. В режиме “ветрогрей” наш контроллер обеспечивает режим облегчённого старта позволяет ветряку эффективно разогнаться на холостых оборотах.А при сильном ветре контроллер позволяет безопасно остановить ветряк

    Контроллер “Русский ветер” способен работать с мощными ветряками (коммутируемый ток до 100А и даже больше) .

    И ещё одна полезная особенность нашего контроллера. – Он умеет работать без аккумуляторов и подавать постоянное напряжение на сетевой инвертор. То есть, на его базе можно строить сетевую электростанцию без аккумуляторов!


    Основные возможности и отличительные особенности контроллера “Русский ветер”

    1. Возможность работы с сетевым инвертором
    2. Ранее начало заряда АКБ за счёт использования повышенного напряжения от генератора
    3. Возможность работы с несколькими ветрогенераторами и их согласования
    4. Работа с мощными ветрогенераторами – до 5 кВт
    5. Автоматическое поддержание оптимального для аккумуляторов режима заряда
    6. Эффективное торможение тэнами в случае необходимости остановить ветроустановку при любом ветре
    7. Эффективное получение тепловой энергии от тэнов
    8. Возможность работы в режиме “Ветрогрей”
    9. Использование возможностей существующих МРРТ контроллеров.
    10. Возможности для доработки прибора под конкретные нужды заказчика.

    ПОДРОБНЕЕ О КОНТРОЛЛЕРЕ>>

    Видео о контроллере

    В первую очередь представляем работу контроллера в режиме зарядки:

    А вот как можно легко и просто при помощи нашего контроллера останавливать ветряк при любом ветре:

    Контроллеры заряда ветровых солнечных и гидроэлектростанций By Hurricane Wind Power

    Выбор по категориям

    Контроллеры заряда

    Hurricane Wind Power с гордостью продает лучшие контроллеры заряда коммерческого класса для ветряных, солнечных и гидроэлектростанций. Мы продаем только лучшее, потому что система контроля заряда необходима для правильного функционирования энергетической системы. Из-за стоимости аккумуляторов и более высокой эффективности алгоритмов зарядки, используемых в контроллерах заряда, таких как , Midnight Solar, Outback и Morningstar, технология MPPT является обязательной для более крупных солнечных систем. Алгоритмы продлевают срок службы батареи и делают системы зарядки более эффективными. Вообще говоря, большинство систем управления зарядом ветряных турбин используются в режиме «сброса» или отвода нагрузки, постоянно поддерживая ветрогенератор под магнитным сопротивлением, чтобы предотвратить превышение скорости и повреждение устройства. Hurricane имеет полный набор «хороших вещей», которые будут работать на вас в течение многих лет, чтобы максимизировать ваши инвестиции в возобновляемые источники энергии. Да, на рынке есть более дешевые контроллеры, и если вас интересует этот маршрут, вы можете найти их на сайте, например, на ebay. В конце дня вы, вероятно, будете разочарованы.

    Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

      • Быстрый просмотр

    • Быстрый просмотр

      Корпорация Морнингстар
      |
      артикул: СГ-4

      Контроллер солнечной зарядки Morningstar SG-4 Sunguard 4,5 А, 12 Вольт

      Morningstar CorporationКонтроллер заряда Sunguard Стандартный контроллер Характеристики: Температурная компенсацияВысокий уровень молниезащитыКомпьютеризированные производственные испытанияТемпература окружающей среды от 40°C до +60°CОжидается. ..

    • Быстрый просмотр

    • Быстрый просмотр

      Корпорация Морнингстар
      |
      артикул: СС-6-12В

      Контроллер заряда солнечной батареи Morningstar SunSaver SS-6-12V 6A,12V (Gen3)

      Morningstar Corporation Контроллер заряда SunSaver 12 В, 6 А (3-е поколение) SS-6-12 В Контроллеры заряда SunSaver третьего поколения теперь имеют двухцветный светодиодный индикатор состояния зарядки на левой стороне контроллера. Компания Morningstar также добавила третий светодиод для…

    • Быстрый просмотр

    • Быстрый просмотр

      Корпорация Морнингстар
      |
      артикул: СС-10-12В

      Контроллер заряда солнечной батареи Morningstar SunSaver SS-10-12V 10A, 12V (Gen3)

      Morningstar Corporation Контроллер заряда SunSaver 12 В, 10 А (3-е поколение) SS-10-12 В Контроллеры заряда SunSaver третьего поколения теперь имеют двухцветный светодиодный индикатор состояния зарядки на левой стороне контроллера. Компания Morningstar также добавила третий светодиод для…

      .
    • Быстрый просмотр

    • Быстрый просмотр

    • Быстрый просмотр

    • Быстрый просмотр

      Корпорация Морнингстар
      |
      артикул: ШС-10

      Контроллер заряда солнечной батареи Morningstar SHS-10 с LVD 10 А, 12 Вольт

      Контроллер заряда солнечной батареи Morningstar Corporation (отключение при низком напряжении) Модель: SHS-10 Известные высокое качество и надежность Morningstar теперь доступны в недорогом контроллере солнечной батареи. Контроллер SHS идеально подходит для…

    • Быстрый просмотр

      FlexCharge
      |
      артикул: ПРГТМР12В

      Flexcharge PRGTMR12V Программируемый цифровой таймер реального времени 12 В

      Программируемый в реальном времени цифровой таймер Flexcharge Модель: PRGTMR12V Долгий срок службы и история производительности производства США Мы являемся официальным дилером Flexcharge, указанным здесь на странице дилера SES Flexcharge: Далее…

    • Быстрый просмотр

      Ксантрекс
      |
      артикул: С60

      Контроллер заряда Xantrex C60 60 А, 12/24 В, Xantrex C 60

      Xantrex C Series — Контроллеры заряда C35, C40 и C60    Контроллер практически для любого источника зарядки постоянного токаКонтроллер C40 уже давно является основой нашей линейки контроллеров заряда, а его универсальность и надежность сделали его отраслевым. ..

    • Быстрый просмотр

    Сравнить выбранные

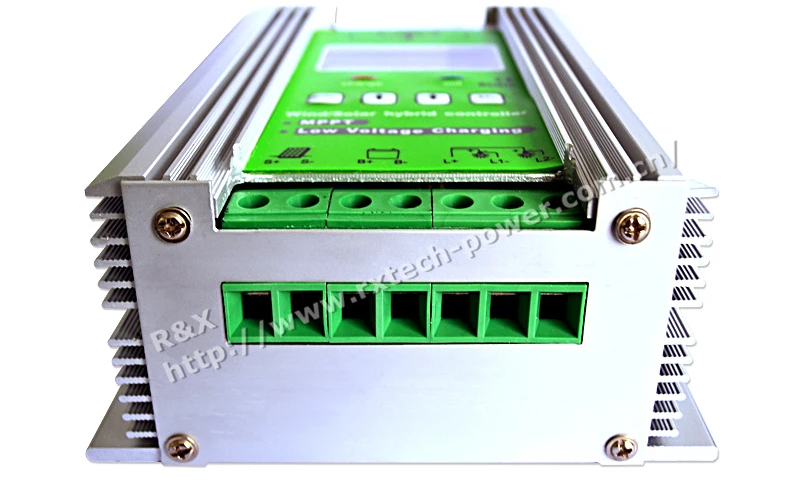

    600 Вт Контроллер заряда MPPT для ветрогенератора, 12 В/24 В

    Купить контроллер заряда ветрогенератора по низкой цене, управление MPPT, 500 Вт, номинальное напряжение на выбор 12 В или 24 В, диодный дисплей, экономьте деньги, продавая напрямую производители.

    Примечание:

    Контроллер необходимо выбирать в зависимости от мощности ветряной турбины и напряжения аккумулятора.

    Настройка максимального напряжения: 12,4 В для батарей 12 В, 29 В для батарей 24 В и 58 В для батарей 48 В.

    Спецификация:

    Модель АТО-WTCMPPT-600
    Номинальное напряжение 12 В/24 В (напряжение с автоматическим распознаванием) ATO рекомендует такое же напряжение генератора, как и напряжение аккумулятора
    Номинальная мощность ветрогенератора 600 Вт
    Защита Перезаряд, переразряд, обратное подключение аккумуляторов, перегрузка, освещение, контроль тока, автоматическое торможение
    Функция Зарядка MPPT
    Путь разгрузки PWM Безэлектродная и бесшумная разгрузка
    Рабочая температура -20~+60°C 35~85% относительной влажности
    Размер 100*80*15мм
    Вес нетто 0,4 кг

    Особенности
    1. Высококачественные технические компоненты обеспечивают стабильность и надежность контроллера ветряной турбины.
    2. Водонепроницаемый и пыленепроницаемый контроллер можно использовать в различных условиях вне помещений.
    3. Зарядка с контролем напряжения/тока обеспечивает постоянную зарядку аккумулятора.
    4. Эффект зарядки MPPT заключается в сборе электроэнергии от генератора и зарядке аккумулятора.
    5. Используйте ШИМ для сброса избыточной энергии электронов, чтобы защитить батарею и обеспечить безопасность ветрогенератора.

    Схема подключения ветроэнергетической системы

    Существующие отзывы о Контроллер заряда MPPT для ветряной турбины, 600 Вт, 12 В/24 В

    Отличный выбор

    Моя солнечная панель часто подвергается воздействию плохой погоды. Я считаю, что контроллер заряда ветряной турбины MPPT – мой лучший выбор.
