Siemens | Сименс | Преобразователи частоты и промышленная автоматика Siemens

Концерн Siemens уже несколько десятилетий занимается производством регулируемых электроприводов. Не осталось, пожалуй, ни одной области жизни, где бы они не применялись. Существенная экономия электроэнергии, снижение затрат на эксплуатацию и техническое обслуживание - далеко не все плюсы новых технологий.

Помимо того, что преобразователи частоты позволяют управлять производительностью отдельных элементов системы, они также позволяют сберечь электроэнергию и сделать инженерные системы более энергоэффективными. В ряде случаев экономия электроэнергии достигает 70%.

Преобразователи частоты Siemens

Преобразователи частоты Siemens

К числу инновационных разработок концерна Siemens относятся надежные и удобные для любого

Устройства плавного пуска Siemens

Устройства плавного пуска Siemens

Устройства данной серии имеют небольшие габаритные размеры, встроенный шунтирующий контактор

Контроллеры Siemens

Контроллеры Siemens

Это позволит вашему бизнесу не только начать новую жизнь, но и обойти всех возможных конкурентов

Регулирующие и смесительные клапаны Siemens

Регулирующие и смесительные клапаны Siemens

В данном разделе представлены долговечные и надежные клапаны Siemens, совместимые с любыми

Автоматические регуляторы перепада давления Siemens

Автоматические регуляторы перепада давления Siemens

Устройства Siemens VSG и Siemens VHG применяется в качестве регуляторов перепада давления или

Газовые клапаны Siemens

Газовые клапаны Siemens

Клапаны Siemens газовые предназначены для применения на газовых теплогенераторах, в

Радиаторные клапаны Siemens

Радиаторные клапаны Siemens

Это позволит вашему бизнесу не только начать новую жизнь, но и обойти всех возможных конкурентов

Приводы для регулирующих клапанов Siemens

Приводы для регулирующих клапанов Siemens

Выбирая оборудование из модельного ряда приводов Siemens, Вы получаете полный спектр приводов

Приводы для газовых клапанов Siemens

Приводы для газовых клапанов Siemens

Привод Siemens для газовых клапанов служит исполнительным механизмом и обеспечивает выполнение функций

Приводы воздушных заслонок Siemens

Приводы воздушных заслонок Siemens

Приводы воздушных заслонок Siemens характеризуются низким энергопотреблением, высокой

Сервоприводы Siemens

Сервоприводы Siemens

Электромоторные приводы Siemens применяются совместно с различными клапанами Siemens

Автоматы горения Siemens

Автоматы горения Siemens

Приводы воздушных заслонок Siemens характеризуются низким энергопотреблением, высокой

Менеджеры горения Siemens

Менеджеры горения Siemens

Менеджер горения это устройство на основе микропроцессора с соответствующими компонентами для

Датчики и сенсоры для горелок Siemens

Датчики и сенсоры для горелок Siemens

Датчики для контроля пламени газовых и жидкотопливных горелок, а также для проверки наличия искры

Датчики для помещений Siemens

Датчики для помещений Siemens

Датчики перепада давления используются для считывания показаний перепада давления

Термостаты комнатные Siemens

Термостаты комнатные Siemens

Siemens выпускает обширный модельный ряд термостатов и температурных регуляторов практически для любых приложений: для частных домов, гостиниц

Термостаты капиллярные Siemens

Термостаты капиллярные Siemens

Линейка продукции включает как электромеханические, так и электронные приборы. Мы выпускаем приборы практически для любых приложений

Контроллеры Albatros

Контроллеры Albatros

Albatros - это контроллеры для автоматизации котельных (линейка RVA) и индивидуальных тепловых пунктов (линейка RVD)

Контроллеры Sigmagir

Контроллеры Sigmagir

Sigmagir - контроллеры тепловых пунктов. Управление тепловыми пунктами с контуром отопления и ГВС. Оптимизирован для управления температурой в обратной магистрали

Контроллеры Synco

Контроллеры Synco

Ряд контроллеров Synco 100 состоит из температурных контроллеров для прямого монтажа (не требуется панели управления) и контроллеров комнатной температуры

Контроллеры универсальные Siemens

Контроллеры универсальные Siemens

Универсальные контроллеры для поддержания комфорта в помещениях при помощи управления системами вентиляции, отопления, кондиционирования и

Преобразователи частоты Sinamics

Отдельное внимание стоит уделить коммутационной технике и частотным преобразователям. Данные продукты идеально подходят для автоматизации процесса производства каких-либо изделий в различных отраслях промышленности. При этом осуществляется компьютерное управление согласно современным тенденциям и технологиям. Качественные преобразователи частоты

Sinamics, которые применяются к различным типам оборудования.

Siemens Sinamics - сегодня это универсальный функционал базирующийся на одной платформе, открытый подход для инжиниринга, широчайший диапазон мощностей, встроенные системы безопасности и самодиагностики, высокая рентабельность и энергоэффективность.

Линейка Sinamics включает в себя:
  • Sinamics G110 - привод на малые мощности.
  • Sinamics G120 - привод модульной конструкции для средних мощностей.
  • Sinamics G110D - компактный и простой привод малой мощности. Децентрализованный.
  • Sinamics G120D - привод модульной конструкции для средних мощностей. Децентрализованный.
  • Sinamics G130, Sinamics G150 - Универсальные преобразователи на приводы высоких мощностей.

Частотные преобразователи Micromaster

К числу более популярных и универсальных преобразователей частоты можно отнести Micromaster, серия которых уже не первый год находится на данном рынке и остается наиболее запрашиваемым выбором на рынке.

Серия преобразователей частоты Micromaster - это синоним слова «качество». На сегодняшний день компания Siemens выпускает четвертое поколение преобразователей - Micromaster 4.

  • Micromaster 420 - Преобразователь частоты, основной задачей которого регулирование скорости стандартных приводов. Применяется в конвейерных системах, упаковочных машинах, насосных станциях, вентиляторном оборудовании
  • Micromaster 430 - Преобразователь, предназначенный в основном для работы приводов насосных станций и вентиляторов. Обеспечивается программным обеспечением для решения типовых задач
  • Micromaster 440 - Преобразователь частоты с режимом векторного управления с обратной связью. Используется в приводах, где есть необходимость использовать большой диапазон регулирования

Устройства плавного пуска SIRIUS

Софт-стартеры или устройства плавного пуска SIRIUS 3RW осуществляют плавный пуск и останов трёхфазных электродвигателей методом нарастания/спада напряжения. Устройства данной серии имеют небольшие габаритные размеры, встроенный шунтирующий контактор.

Преимущества от использования данных устройств:
  • Плавный пуск и останов
  • Бесступенчатый запуск
  • Уменьшение пиковых токов
  • Исключение колебания напряжения в сети
  • Разгрузка сети электроснабжения
  • Снижение механических нагрузок на привод
  • Надёжная коммутация, не нуждающаяся в уходе
  • Простота в обслуживании
  • Значительная экономия места и объёма электромонтажа по сравнению с традиционными пускателями

3RW30 - Это серия цифровых устройств плавного запуска для асинхронных электродвигателей мощностью от 0,25 до 55 кВт включительно. Этот тип устройств плавного пуска широко используется в холодильном оборудовании, кондиционерах, системах управления насосами, ленточными конвейерами и многих других применениях. За счёт двухфазного управления на протяжении всего разгона ток во всех трёх фазах поддерживается на уровне минимальных значений. Благодаря непрерывному действию напряжения здесь не возникают неизбежные, например, для пускателей типа «звезда–треугольник» пиковые токи и моменты. Применение этих устройств снижает нагрузку на сеть электропитания, тем самым, продлевая ей жизнь.

3RW40 - Устройства плавного пуска SIRIUS 3RW40 обладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности).

3RW44 - Помимо плавного разгона/торможения, полупроводниковые устройства плавного пуска SIRIUS 3RW44 предоставляют множество функций для повышенных требований эксплуатации. Устройства плавного пуска SIRIUS 3RW44 характеризуются компактным размерами, благодаря которым возможна экономия пространства и четкая планировка шкафа управления.

Асинхронный двигатель

Электрические асинхронные двигатели с короткозамкнутым ротором - это наиболее распространенные двигатели в современном производстве и промышленности. Основная суть такого электродвигателя - превращение электрической энергии в механическую, с минимальной потерей энергии. Асинхронные двигатели Siemens на данный момент весьма распространены в силу своей надежности и малых энергопотерь, что в свою очередь приводит к экономии средств на запчастях и электроэнергии.

Программируемые логические контроллеры

Из-за стремительного роста конкуренции практически во всех нишах предприятия требуют максимальной степени автоматизации производства. Такое преимущество позволит выбиться в топ и стать лидером на конкретном сегменте рынка.

Но успех автоматизации и бизнеса в целом зависит от грамотного внедрения качественного и надежного оборудования, к числу которых можно отнести программируемые логические контроллеры (ПЛК) и программируемые реле, а также многих других представителей микроконтроллеров.

Siemens Simatic

Несмотря на изменчивость рынка, Simatic не сдает лидирующие позиции, обеспечивая предприятиям надежное и качественное функционирование. При этом данная линейка поддерживает такие популярные протоколы как Ethernet и MPI, Point to Point и PPI, и многие другие. Это позволит вашему бизнесу не только начать новую жизнь, но и обойти всех возможных конкурентов.

В линейку Simatic входят следующие семейства контроллеров:
  • Simatic S7-200 - популярная система автоматизации с широчайшим выбором доп. модулей
  • Simatic S7-300 - семейство для автоматизации крупных объектов
  • Simatic S7-400 - флагман серии, обеспечивающий управление крупными мощностями
  • Simatic S7-1200 - новое поколение программируемых контроллеров Siemens
  • Siemens LOGO!

Серию недорогих логических модулей представляет Siemens Logo! цена которых намного ниже возможностей и качества, которые предназначены для логической обработки информации и выполнения не сложных программ. Основное преимущество данной серии заключается в гибкости модификации модуля и его невысокой стоимости.

Комплексная автоматизация способна кардинально изменить процесс производства, сделав его более оптимизированным и удовлетворяющим современные требования. Убедитесь в этом, сделав заказ умного оборудования именно у нас.

www.siemens-ru.com

контроллеры Siemens для задач любой сложности

25 ноября 2013

логотип

На стадии проектирования очень трудно предусмотреть все нюансы технологического процесса будущего производства ввиду большого количества взаимосвязанных условий. В то же время даже безукоризненно выполненный проект может доставить разработчику массу хлопот, если в него нужно внести какие-либо непредвиденные изменения. Революционным прорывом в промышленной автоматике стал переход от исполнительных устройств с единожды и навсегда заложенной функцией к гибко перестраиваемым модульным блокам с изменяемой по требованию текущего момента конфигурацией.

Ярким примером такого подхода стало семейство программируемых реле Logo! (рисунок 1), производимых компанией Siemens. Собственно, слово «реле» в названии этих интеллектуальных устройств оставлено лишь в дань традиции, поскольку набор функциональных возможностей, заложенных в них изготовителем, не идет ни в какое сравнение с банальной коммутацией проводников, выполняемой обычными электромеханическими реле. Один такой модуль способен заменить собой целый блок релейно-коммутационной логики, что не только экономит место в шкафу управления, но и в значительной мере сокращает время ввода в эксплуатацию.

Модули Logo! легко перенастраиваются в заданную блок-схему благодаря обширной библиотеке готовых функций



Рис. 1. Модули Logo! легко перенастраиваются в заданную блок-схему благодаря обширной библиотеке готовых функций

Идеология модулей LOGO! базируется на составлении разработчиком требуемой блок-схемы путем выбора из 8 основных и 29 дополнительных встроенных функций. К основным функциям (рисунок 2) относятся обычные операции логического сложения, вычитания, исключения и т.д., а дополнительные предоставляют такие возможности, как:

  • генератор ШИМ-последо­вательности,
  • годичный часовой выключатель,
  • формирователь текстовых сообщений,
  • пропорциональный регулятор,
  • аналоговый усилитель,
  • частотный детектор,
  • реверсивный счетчик,
  • реле времени,
  • аналоговый триггер.
Основные логические функции модулей включают в себя наиболее распространенные операции двоичной логики



Рис. 2. Основные логические функции модулей включают в себя наиболее распространенные операции двоичной логики



В одной управляющей программе может быть задействовано до двухсот исполняемых функций, что определяет область применения этих приборов в различных системах контроля доступа, управления климатом, освещением, промышленным оборудованием и во многих других направлениях человеческой деятельности. Ниже в таблице 1 представлено параметрическое сравнение программируемых реле семейства LOGO!.

Таблица 1. Сравнительные параметры программируемых реле Logo!

Наименование Наличие
дисплея
Количество дискретных входов/выходов Тип дискретных выходов Ток
нагрузки, А
Рабочая
температура, °С
Питающее напряжение, В Габаритные размеры, мм
6ED1052-2MD00-0BA6 8/4 релейный 10 – активная 3 – индуктивная 0…55 12 72х90
6ED1052-1FB00-0BA6 да 115 72х90
6ED1052-1FB00-0BA7 115 107х90
6ED1052-1HB00-0BA6 24 72х90
6ED1052-1MD00-0BA7 12 107х90
6ED1052-1CC01-0BA6 транзисторный 0,3 24 72х90

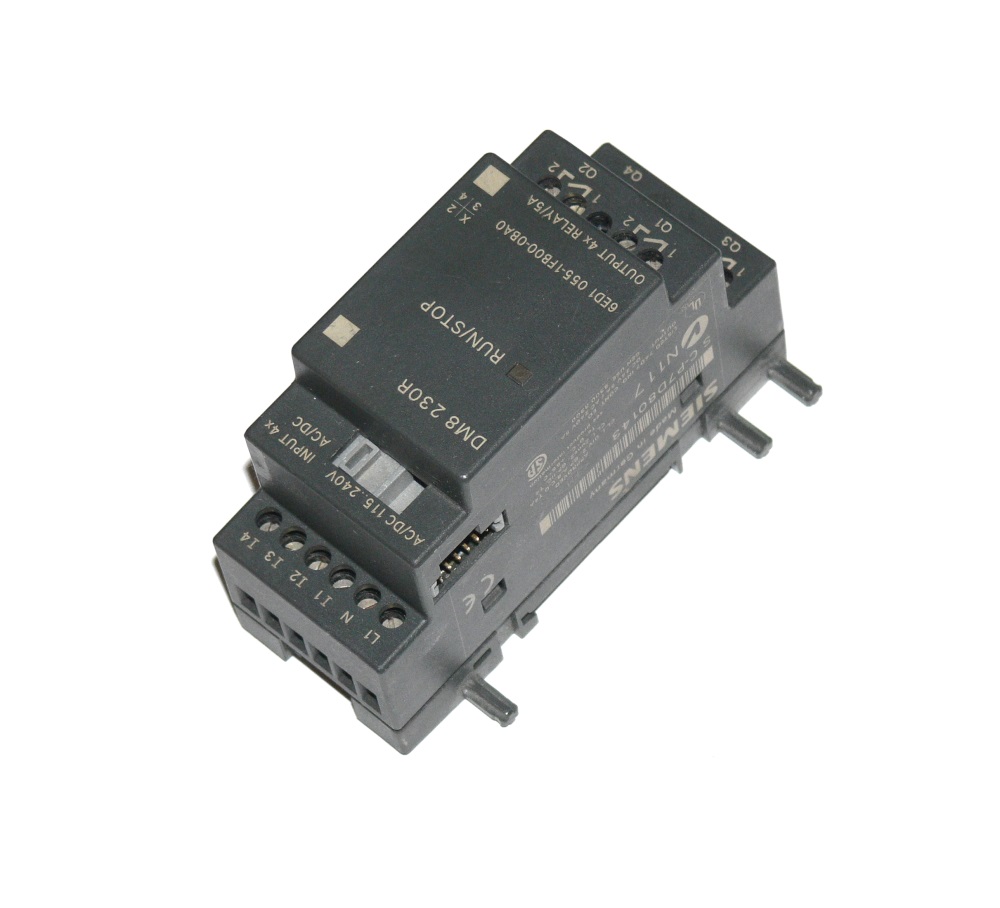

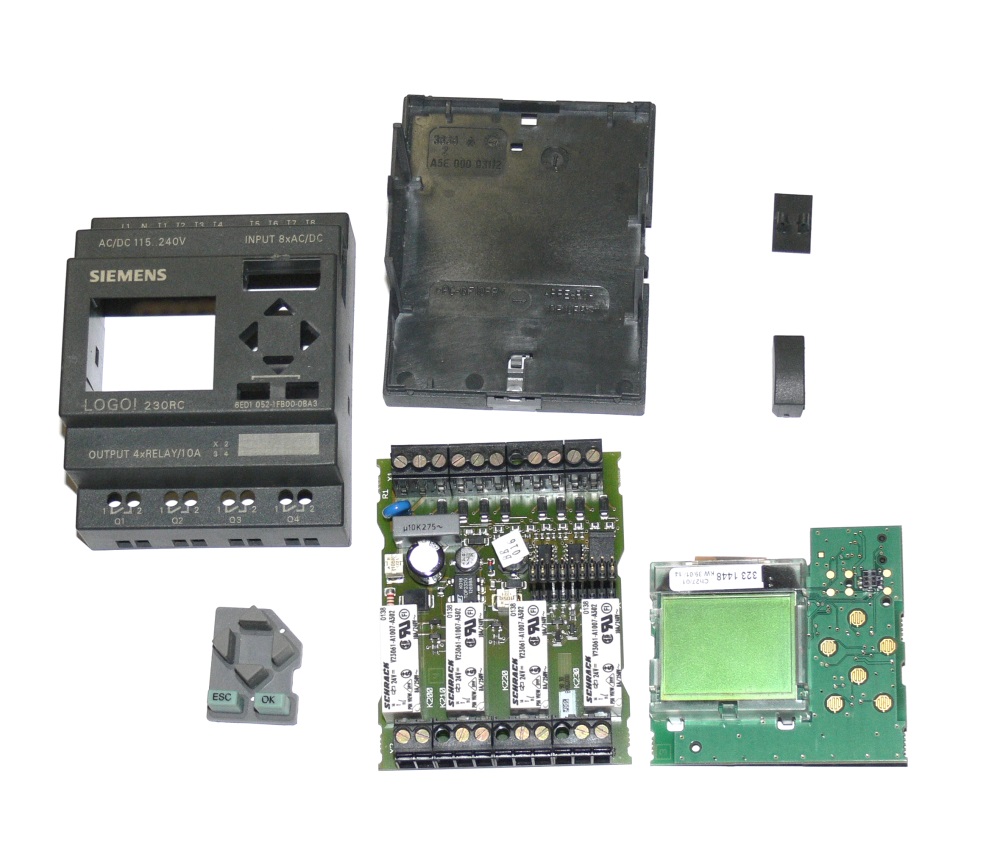

Конструктивно модули Logo! выполнены в эргономичных, компактных пластиковых корпусах со степенью защиты IP20, предназначенных для установки на стандартные профильные шины DIN или на вертикальную плоскую поверхность. Цепи питания и датчики подключаются к клеммам в верхней части корпуса, а исполнительные устройства — снизу. Каждый блок может быть легко дополнен аналоговыми или коммуникационными модулями расширения, подключаемыми к нему с правой стороны. Подключение модуля расширения (рисунок 3) к внутренней шине логического модуля можно выполнить лишь в том случае, если его кодировочные штифты попадают в кодировочные пазы предшествующего модуля. Для объединения внутренней шины обоих модулей достаточно перевести ползунок на передней панели в рабочее положение.

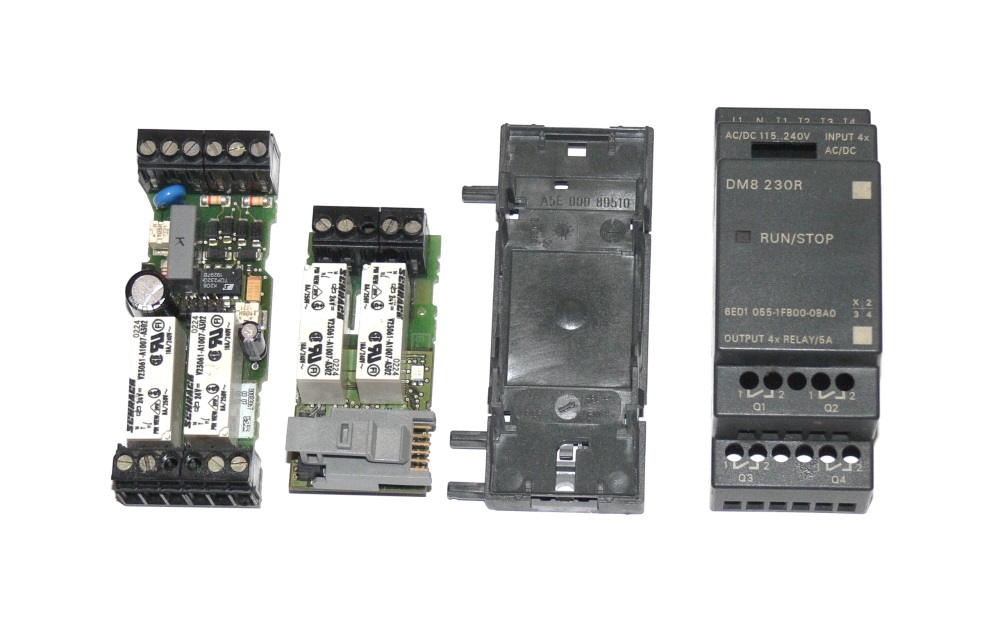

Модули расширения имеют уникальные комбинации кодировочных штифтов, что исключает неправильное подключение



Рис. 3. Модули расширения имеют уникальные комбинации кодировочных штифтов, что исключает неправильное подключение

Наиболее полно раскрыть внутренние ресурсы модулей помогает грамотно продуманный разработчиками процесс программирования, который может осуществляться тремя способами: с использованием встроенной клавиатуры и дисплея, установкой заранее запрограммированной карты памяти, а также — при помощи программного обеспечения LOGO! Soft Comfort.

Программирование сводится к подключению библиотек, требуемых в данный момент функций, установке соединений входа и выхода конкретной функции со входами и выходами логического модуля или других функций, настройка установочных параметров данной функции — время задержки включения или выключения, начальные значения и граничные пределы счетчиков, пороговые значения аналоговых величин и т.д. Наглядность этого процесса более всего напоминает любимую многими в детстве игру в кубики, с той лишь разницей, что вместо сказочных персонажей на гранях кубика нанесены фрагменты блок-схем (рисунок 4), из которых последовательно «собирается» законченное электронное устройство.

Во время ручного программирования на экране модуля отображается только изменяемая в данный момент функция



Рис. 4. Во время ручного программирования на экране модуля отображается только изменяемая в данный момент функция

Разумеется, ручной ввод программы в модуль имеет смысл только на этапе начального программирования и отладки. При наличии проверенной рабочей версии программы, процесс программирования осуществляется установкой в специальный паз энергонезависимого картриджа (рисунок 5) с исходным кодом. При включении питания программа автоматически копируется из съемного носителя в память логического модуля, после чего выполняется ее автоматический запуск. При извлечении картриджа с программой, защищенной от копирования, память соответствующего модуля будет очищена.

Съемные картриджи памяти



Рис. 5. Съемные картриджи памяти

Ну и, конечно, наиболее удобный и естественный способ программирования модулей LOGO! осуществляется при помощи LOGO! Soft Comfort — специально разработанной программы, предоставляющей широкие возможности по разработке, отладке и документированию программ этих логических модулей. Разработка может выполняться на языках LAD (Ladder Diagram) или FBD. Стилистика этих языков допускает использование символьных имен для переменных и функций, также поддерживается вставка необходимых комментариев. Немаловажно, что разработка, отладка и полное тестирование работы программы может осуществляться в автономном режиме без наличия реального модуля LOGO!, что позволяет начать работу над каким-либо проектом, не дожидаясь поступления заказанного оборудования.

В настоящее время логические модули LOGO! BA6 и LOGO! BA7, выпускаемые компанией Siemens, при грамотном дополнении необходимыми модулями расширения могут не только выполнять локальные задачи автоматического регулирования, но также использоваться в качестве полноценных, функционально законченных блоков управления.

Промышленные контроллеры Simatic — простота, компактность, функциональность

Неуклонно растущие требования рынка привели к развитию из программируемых реле отдельного класса приборов — промышленных контроллеров. Эти устройства, обладающие неизмеримо большим функционалом и внутренними ресурсами, постепенно завоевали популярность среди разработчиков, ввиду отличной себестоимости и существенной экономии времени при построении систем управления различной сложности.

Компанией Siemens разработана перспективная серия модульных программируемых контроллеров SIMATIC, включающая в себя несколько семейств, рекомендованных для различных применений. Стоящая у истоков серии модель S7-200 (рисунок 6) бесспорно является самым бюджетным вариантом в линейке. Однако невысокая стоимость никак не отражается на ее функциональных возможностях, которые позволяют организовать управление как отдельными машинами, так и локальными производственными участками.

Контроллер S7-200 для малобюджетных применений



Рис. 6. Контроллер S7-200 для малобюджетных применений

Эффективность контроллеров S7-200 определяет широкий спектр решаемых ими производственных задач: от замены устаревших схем релейной логики до построения сложных автономных систем управления или создания интеллектуальных устройств распределенного ввода-вывода.

Контроллеры S7-200 идеально подходят для управления:

  • прессами;
  • смесителями пластификатора и цемента;
  • насосами и вентиляторами;
  • деревообрабатывающим оборудованием;
  • воротами и дверьми;
  • гидравлическими подъемниками;
  • конвейерами;
  • оборудованием пищевой промышленности;
  • лабораторным оборудованием.

Простота освоения S7-200 подкрепляется наличием специальных стартовых программных пакетов и грамотно составленной технической документацией в сочетании с интуитивно понятным мощным набором инструкций и дружественным интерфейсом. Время выполнения 1 кбайт логических инструкций процессором контроллера не превышает 0,22 мс, что позволяет ему легко справляться с такими задачами реального времени, как обработка прерываний, подсчет тактовых импульсов скоростных счетчиков, пропорциональное регулирование, генерирование импульсных ШИМ-сигналов.

Помимо этого, контроллеры S7-200 содержат в своем составе часы реального времени (встроенные или устанавливаемые в виде съемного модуля), один или два порта RS-485 универсального назначения, и могут выполнять функции ведущего устройства AS-Interface (модуль CP 243-2), ведомого устройства PROFIBUS DP (модуль EM 277) и поддерживать быстрый, полноценный Industrial Ethernet посредством модуля коммуникации CP 243-1. Программирование модулей осуществляется посредством дружественной оболочки программирования STEP 7 Micro/WIN, имеющей трехуровневую парольную защиту программ пользователя.

Как уже отмечалось, простые системы управления могут быть построены на основе одного отдельно взятого центрального процессора S7-200. Для создания более сложных систем (рисунок 7) он дополняется необходимым набором модулей ввода-вывода дискретных и аналоговых сигналов, коммуникационных и технологических модулей.

Различные варианты конфигурации контроллера S7-200



Рис. 7. Различные варианты конфигурации контроллера S7-200

При необходимости, модули контроллера могут располагаться в два ряда. Связь между рядами выполняется готовым интерфейсным кабелем длиной 0,8 м. Состав используемых модулей расширения ограничивается лишь нагрузочной способностью цепи питания внутренней шины центрального процессора, а также размером его адресного пространства. Ниже приведена сравнительная оценочная таблица 2 центральных процессоров серии S7-200.





Таблица 2. Параметрические данные процессорных модулей S7-200

Параметры Наименование
CPU221 CPU222 CPU224 CPU224XP CPU226
Применение Применение в узлах локальной автоматики Построение относительно простых узлов локальной автоматики или комплексных систем автоматизации Построение компактных систем управления высокой производительности, работающих автономно или в составе комплексных систем автоматизации
Память программ, кбайт 4 12 16
Память данных, кбайт 2 8 10
Количество дискретных входов 6 8 14 Дополнительно 2 аналоговых входа и 1 выход 24
Количество дискретных выходов 4 6 10 16
Наличие модулей расширения Без расширения До 2 До 7
1xRS-485, PPI/MPI 2xRS-85, PPI/MPI

Как известно, прогресс не стоит на месте, все новое рано или поздно становится обыденным, а затем переходит в разряд анахронизмов. В мире техники этот процесс протекает во много раз быстрее, чем в обществе. Поэтому появление на рынке новой серии контроллеров S7-1200 (рисунок 8), являющейся продолжением предыдущей модели S7-200, представляется вполне закономерным этапом развития.

Результат развития «двухсотой» серии - контроллер S7-1200



Рис. 8. Результат развития «двухсотой» серии — контроллер S7-1200

Разработчики S7-1200 не пошли по простому пути увеличения быстродействия и расширения памяти, а создали новое концептуальное устройство, полностью отвечающее требованиям комплексной автоматизации. Заложенные в серию функциональные возможности и высокая производительность делают контроллеры S7-1200 отличным инструментом для решения задач автоматизации малой и средней сложности.



Отличительные особенности серии:

  • построение локальных узлов автоматизации, работа в составе комплексных распределенных структур управления с интенсивным сетевым обменом данными;
  • работа в реальном масштабе времени, мощные коммуникационные возможности;
  • широкий спектр модулей и плат различного назначения;
  • исключительно простая установка, программирование и обслуживание;
  • соответствие требованиям стандартов ГОСТ-Р, VDE, UL, CSA. Система управления качеством продукции сертифицирована по ISO 9001;
  • мощная система программирования, конфигурирования и технической диагностики.

S7-1200 идеально подходит для работы в тех областях, где ранее применение контроллеров считалось экономически нецелесообразным и для решения задач автоматизации использовались специализированные, сложные в наладке и эксплуатации, электронные устройства. Контроллер специально ориентирован на применение в направлениях:

  • складского хозяйства;
  • конвейерных систем;
  • элеваторов и эскалаторов;
  • систем транспортировки материалов;
  • металлообрабатывающих, упаковочных, трафаретно-печатающих машин;
  • смешивающих и опреснительных установок;
  • установок по очистке сточных вод;
  • станций распределения электроэнергии;
  • противопожарных систем;
  • установок кондиционирования воздуха;
  • насосных станций;
  • установок обеспечения безопасности, защиты доступа и.т.д.

Семейство S7-1200 объединяет в своем составе центральные процессорные модули (таблица 3) различной производительности с модификациями для питания постоянным или переменным током, сигнальные платы SB 12xx для установки непосредственно в модуль центрального процессора без увеличения установочных размеров контроллера, дополнительные сигнальные модули SM 12xx для ввода и вывода дискретных или аналоговых сигналов, коммуникационные модули CM 12xx для подключения контроллера к сети PROFIBUS DP, обмена данными через последовательные каналы связи или мобильную сеть GSM; четырехканальный коммутатор CSM 1277 для развертывания сетевых структур Ethernet/PROFINET, а также дополнительные компоненты в виде карт памяти SIMATIC Memory Card и имитаторов входных сигналов, служащих для отладки рабочих программ контроллеров.

Таблица 3. Сравнительные параметры программируемых реле Logo!

Параметры Наименование процессора
SIMATIC
CPU 1211C
SIMATIC
CPU 1212C
SIMATIC
CPU 1214C
SIMATIC
CPU 1211C
SIPLUS
CPU 1211C
Оперативная память, кбайт 30 50 75 100 25
Загружаемая память, кбайт 1 4 1
Подключаемые модули 3 коммуникац. 3 коммуникац; 2 сигнальных 3 коммуникац; 8 сигнальных 3 коммуникац.
Аналоговые входы Два аналоговых входа 0…10
Дискретные входы 6 6 14 14 6
Дискретные выходы 4 6 10 10 4
DC 24 В/0,5 А или AC 250 В/2 А
Условия эксплуатации стандартные тяжелые

Помимо своих основных рабочих функций, контроллеры S7-1200 имеют развитую систему контроля и мониторинга. Различные варианты панелей оператора (рисунок 9) совмещают в себе богатые функциональные возможности и средства визуализации технологических процессов.

Панели операторов Basic-Panel Панели операторов Basic-Panel

Рис. 9. Панели операторов Basic-Panel

Серия панелей операторов представлена несколькими вариантами с диагоналями экранов 3,6…15 дюймов, предназначенными для эксплуатации в промышленных условиях и для решения задач оперативного управления и мониторинга на уровне производственных машин и установок. Все приборы содержат однородный набор базовых функций человеко-машинного интерфейса и позволяют вести регистрацию аварийных сигналов, управление рецептурами, посторенние временных графиков производственных процессов и.т.д. А достоинства лаконичного, интуитивно понятного интерфейса подчеркиваются удобной сенсорной клавиатурой.

Следующим звеном после S7-200 в линейке устройств Simatic выступает S7-300 (рисунок 10) — модульный контроллер средней производительности, предназначенный для универсального использования. Выгодно отличается от экономичного, бюджетного S7-200 мощными внутренними ресурсами (до 65536 цифровых и 4096 аналоговых каналов при памяти программ, равной 1,4 Мбайт) и более высокой производительностью.

S7-300 - компактное решение для построения систем средней сложности



Рис. 10. S7-300 — компактное решение для построения систем средней сложности

Состав серии включает в себя широкий спектр модулей, максимально адаптированных к решению наиболее распространенных производственных задач, что значительно упрощает построение системы управления.

К достоинствам семейства S-300 относятся:

  • удобная конструкция в сочетании с естественным охлаждением;
  • свободное наращивание функциональных возможностей при модернизации системы управления;
  • высокая мощность благодаря большому количеству встроенных функций;
  • простое включение в сетевые конфигурации;
  • быстрая, легкая инсталляция на специальную профильную шину.

Контроллеры S7-300 находят применение в текстильном, упаковочном, электротехническом оборудовании, в системах водоснабжения и автоматизации судовых установок, а также в производственных машинах специального назначения. Состав серии насчитывает более 20 наименований модулей центрального процессора (CPU), применяемых в зависимости от типа сложности решаемой задачи, различные сигнальные модули (SM), не только выполняющие функции преобразования цифровых и аналоговых сигналов, но и поддерживающие отечественные (ГОСТ) градуировки термометров сопротивления и термопар.

Помимо традиционного оборудования, в семейство S-300 входят мощные коммуникационные процессоры (CP), призванные обеспечить автономную обработку данных в сетях AS-Interface, PROFIBUS, Industrial Ethernet, PROFINET и при обычных Point-to-Point-соединениях. А применение специального программного обеспечения дополняет этот список возможностями работы по протоколам MODBUS RTU, MODBUS/TCP, BACnet и KNX/EIB. Состав линейки завершают функциональные модули (FM) — интеллектуальные устройства, оснащенные встроенным микропроцессором, предназначенные для освобождения главного процессора от выполнения рутинных задач локальных производственных участков: автоматического регулирования, взвешивания, позиционирования, скоростного счета, управления перемещением и т.д.

В модулях центрального процессора семейства S7-300 (таблица 4) усилиями разработчиков удачно воплощена концепция «минимума, где возможно» и «максимума, где потребуется». Под минимализмом в данном случае понимается законченная логичность конструкции, а максимум выражен в грамотном сочетании аппаратных ресурсов и быстродействия. Модули ЦП семейств S7-300 отличают развитые коммуникационные возможности, позволяющие поддерживать большое количество одновременных соединений, удобное решение памяти программ в виде MMC-карты и, что немаловажно — отсутствие необходимости использования буферной батареи.

Таблица 4. Основные технические характеристики центральных процессоров семейства S7-300

Параметры Наименование процессора
312C 313C-2 PtP 313C-2 DP 313C 314C-2 PtP 314C-2 DP
Рабочая память, кбайт 64 128 192
Загружаемая память MMC, кбайт 64…4096 64…8192
Время выполнения операций, мкс: логических 0,2 1
с плавающей запятой 6 3
Кол-во каналов ввода-вывода 256/64 1008/248 8192/512 1016/253 8192/512
Кол-во активных коммуникационных соединений 6 8 12
Кол-во встроенных
входов/выходов
дискретных 10/6 16/16 16/16 24/16
аналоговых -/- -/- -/- 4 (I/U)/2
Встроенные функции: скоростные счетчики, кГц 2х10 3х30 3х30 3х30 4х60
импульсные выходы, кГц 2х2,5 3х2,5 3х2,5 3х2,5 4х2,5
ПИД-регулирование нет есть есть есть есть
позиционирование нет нет нет нет по 1-й оси
Габаритные размеры, мм 80х125х130 120х125х130

Наряду с S7-300, компанией Siemens выпускается более продвинутая модель S7-400 (рисунок 11), предназначенная для построения систем автоматизации средней и высокой степени сложности. Данный тип контроллера более всего подходит для управления циклическими или непрерывными производственными операциями.

Модель S7-400



Рис. 11. Модель S7-400

От предыдущей модели S7-400 отличается гибкими возможностями изменения объекта управления по мере его развития. Встроенная технология CiR (Configuration in RUN) позволяет вносить изменения в систему управления без ее остановки. Помимо этого, положительным моментом является встроенная система «горячего» резервирования, выполняющая переключение управления на резервный блок при отказе основного. Также для повышения надежности систем распределенного ввода/вывода предусмотрено дублирование интерфейса PROFIBUS DP. Для конфигурирования и программирования S7-400 могут использоваться как стандартные программные средства — STEP 7 Professional V11, SIMATIC S7/WinAC — так и инструментальные средства проектирования, включающие в свой состав лексические и графические языки программирования высокого уровня, применение которых не только делает процесс программирования более наглядным, но и существенно снижает время создания проекта.

Состав линейки центральных процессоров S7-400 представлен тремя основными направлениями:

  • CPU- центральные процессоры, ориентированные на решение стандартных задач автоматического управления;
  • F-CPU- центральные процессоры, применяемые при построении систем противоаварийной защиты и обеспечения безопасности с одновременной поддержкой стандартных функций управления;
  • H-CPU- центральные процессоры для построения резервированных систем автоматизации. Обеспечивают поддержку функций резервирования на уровне операционной системы. Могут использоваться для построения обычных и резервированных систем противоаварийной защиты и безопасности.

По сравнению с предыдущими моделями, данные процессорные блоки обладают весьма впечатляющими техническими характеристиками: рабочая память программ и данных составляет 5,6…15 Мбайт, огромное количество дискретных и аналоговых каналов ввода-вывода — 131072 и 8192 соответственно, плюс встроенный интерфейс MPI/PROFIBUS DP и дополнительный модульный PROFINET. Все это позволяет при желании построить на базе одного контроллера S7-400 всю систему управления большим предприятием.

Как известно, совершенству нет предела. В линейке контроллеров Simatic под это определение более всего подходит S7-1500 (рисунок 12) — универсальный инструмент для автоматизации циклических процессов во всех секторах промышленного производства.

Контроллер S7-1500



Рис. 12. Контроллер S7-1500

Всевозможные сигнальные, технологические и коммуникационные модули, входящие в состав периферийных блоков S7-1500, продуманно разделены на отдельные классы, отличающиеся поддержкой различных наборов функций:

  • модули класса BA (Basic)- относительно простые и недорогие компоненты без диагностики параметров;
  • модули класса ST (Standard) обладают поддержкой диагностических функций на уровне модуля;
  • Модули класса HF (High Feature) имеют поддержку диагностических функций на уровне отдельного канала. Повышенная стойкость к воздействию помех, высокая прочность электрической изоляции;
  • модули класса HS (High Speed)- модули с малым временем фильтрации сигналов и быстрым преобразованием.

Внешние цепи сигнальных модулей подключаются посредством 40-полюсных фронтальных соединителей, конструктивной особенностью которых является операция механического кодирования при первой установке на выбранный модуль. В дальнейшем данный фронтальный соединитель не может быть установлен на модули других типов, что исключает возможность возникновения ошибок при их замене. Максимальная конфигурация контроллера включает в свой состав один центральный процессор и до 30 сигнальных, технологических и коммуникационных модулей.

Изящным решением разработчиков стало оснащение центральных процессоров S7-1500 эстетичными цветными дисплеями (рисунок 13), при помощи которых осуществляется локальная настройка контроллера:

  • установка/изменение параметров настройки (IP-адресов, имени станции и т.д.) без использования программатора;
  • наглядное отображение диагностической информации и аварийных сообщений;
  • просмотр текущего состояния модулей в системе локального и распределенного ввода-вывода;
  • просмотр идентификационных данных, серийных номеров, а также версии встроенного программного обеспечения.
Съемные цветные дисплеи S7-1500



Рис. 13. Съемные цветные дисплеи S7-1500



Для отображения информации может быть выбран один из двух поддерживаемых языков. Установка и удаление дисплея допускается во время работы контроллера. Доступ к выполнению операций защищен паролем. Центральные процессоры S7-1500 оснащены встроенной рабочей памятью программ до 1 Мбайт и данных до 5 Мбайт. В качестве загружаемой памяти используются карты памяти SIMATIC Memory Card емкостью 2 Мбайт…2 Гбайт.

Отдельного внимания заслуживает программное обеспечение SIMATIC S7/ WinAC, объединяющее в себе систему тесно связанных инструментальных средств конфигурирования, программирования, диагностики и обслуживания систем автоматизации. Эти программные пакеты содержат исчерпывающий набор функций, необходимых для всех этапов разработки и эксплуатации систем автоматического управления:

  • планирование, проектирование, конфигурирование и настройка параметров периферийных модулей и компонентов промышленной связи;
  • разработка программы пользователя;
  • документирование данных проекта;
  • тестирование, отладка и выполнение пуско-наладочных работ;
  • контроль рабочих процессов в порядке текущей эксплуатации;
  • архивирование данных.

Для программирования, конфигурирования, диагностики и обслуживания контроллеров S7-1500 используются инструментальные средства среды STEP 7 Professional V.12. Благодаря новому оптимизированному компилятору исходный символьный код преобразуется в машинные команды, позволяющие получать минимальное время выполнения программных циклов. Несомненное удобство представляет быстрое и безошибочное определение состава аппаратуры контроллера путем считывания параметров конфигурации прямо из системы проектирования. Встроенные в STEP 7 Professional средства миграции проектов делают возможным применение S7-1500 для исполнения существующих программ контроллеров S7-300 и S7-1200.

Заключение

В условиях современного рынка многие производители стремятся вложить в свою продукцию не только высокое качество, но и некие уникальные черты. В своей серии контроллеров Simatic специалистам SIEMENS удалось совместить четко сформулированную и изящно воплощенную идею структурированной прозрачности всей линейки оборудования с некоей особой педантичностью, что особенно актуально в свете решения руководства SIEMENS свернуть в следующем году производство уже далеко не передовых 200 и 300 серий, полностью заменив их современными S7-1200 и S7-1500.

Получение технической информации, заказ образцов, поставка — e-mail: [email protected]

Съемные цветные дисплеи S7-1500

Съемные цветные дисплеи S7-1500

•••

Наши информационные каналы

www.compel.ru

автоматизация технологического процесса и производства. Умный дом на контроллере LOGO от SIEMENS

Наводя порядок в шкафу, я нашел старый контроллер Siemens Logo! и ряд аксессуаров к нему. Когда-то, десять лет назад, я сделал несколько проектов на таких игрушках. Ностальгия и тёплые воспоминания про те времена побудили меня к написанию этого поста.

Под катом много фотографий (geek porn)!


Итак, что такое Siemens Logo!? Фирма Siemens позиционирует данное устройство как «интеллектуальное реле», позволяющее строить несложные системы автоматизации. Примером таких систем могут быть, например, гаражные ворота, лестничное освещение, управление насосами, поддерживающими уровень воды в баке и прочие простые системы, включающие в себя несколько датчиков с дискретными выходами, несколько исполнительных устройств и органы управления (кнопки и переключатели). Датчики с аналоговыми выходами тоже поддерживаются, при наличии специальных модулей расширения.

1. Железо

Семейство Siemens Logo! включает в себя множество разных модулей, но самым главным из них является модуль процессора.

1.1. Модуль процессора

Модуль, который я хочу вам показать, оснащен небольшим монохромным LCD. На нем отображаются меню, нужные при загрузке программы, на нём могут отображаться сообщения при работе программы, с него можно даже, при сильном желании, запрограммировать контроллер без подключения к компьютеру. Выпускаются также «слепые» модули (Pure), не имеющие экрана, но если вы занимаетесь построением систем на Siemens Logo!, нужно иметь хотя бы один модуль с экраном, чтобы иметь возможность копировать модули памяти. Но об этом будет сказано ниже.

Итак, модуль процессора 0BA3 питается от сети 220В, и имеет четыре дискретных выхода (реле) и восемь дискретных входов. Дискретный выход представляет собой реле с нагрузочной способностью до 10А при напряжении до 240В, дискретный вход допускает подключение цепей переменного тока напряжением 220В.

Самое интересное, конечно, внутри. Итак, модуль процессора в разобранном виде:

Модуль состоит из двух плат, на верхней плате расположен сам процессор и LCD, на нижней - блок питания, реле и дискретные входы.

Начнем с верхней платы.

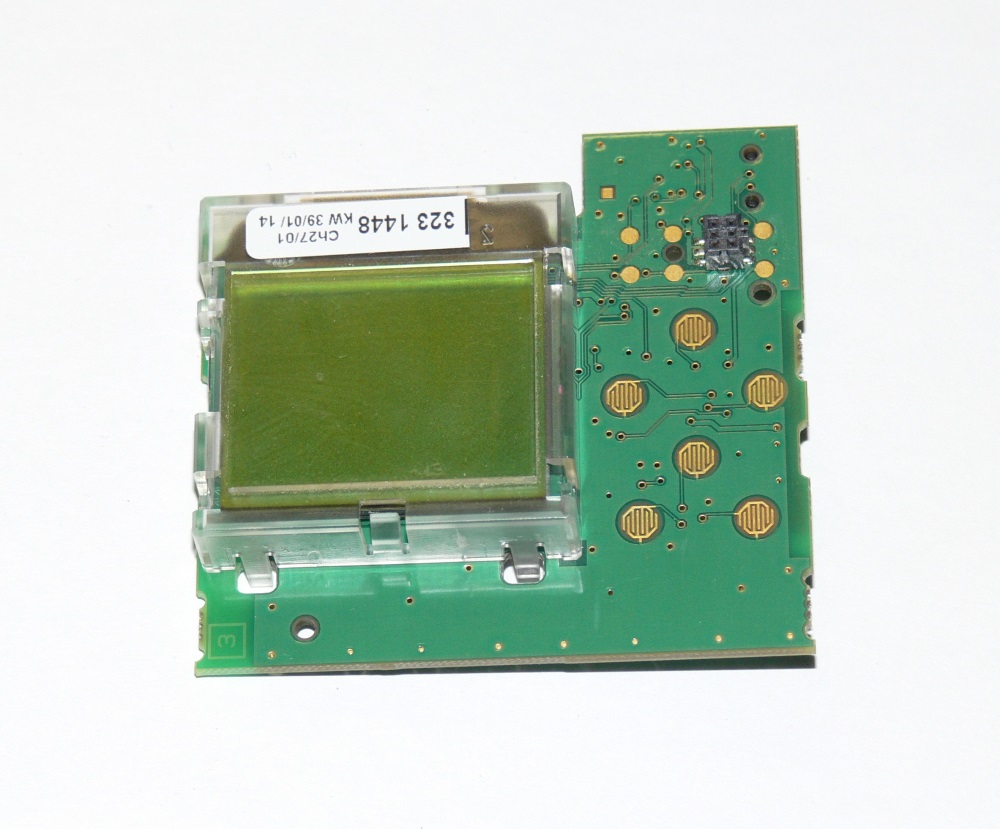

Верхняя плата, верхняя сторона.

То же, со снятым LCD.

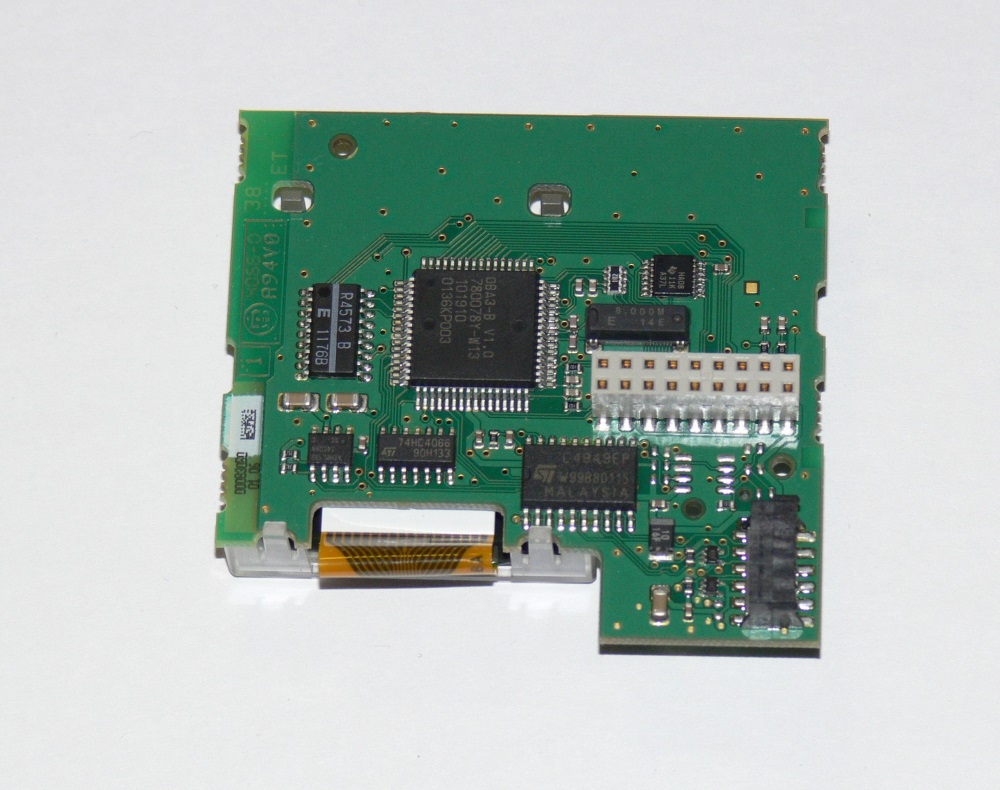

Верхняя плата, нижняя сторона.

На верхней плате размещается сам процессор (ASIC, разработанный специально для этого изделия), LCD, микросхема L4949EP (стабилизатор напряжения 5В, схема сброса и супервизор питания), кварц на 8МГц, ещё одна микросхема неизвестного назначения, микросхема Atmel 24C08 (EEPROM на 8 кбит), микросхемы 74hc4066 (4 аналоговых ключа) и 74HC11(?). Также на верхней плате расположены разъемы для подключения нижней платы, модуля расширения и модуля памяти.
Как видим, ничего особо интересного на верхней плате нет. Весь основной функционал заключается в одной специализированной микросхеме.

На нижней плате мы видим более интересные вещи. Здесь расположен источник питания на микросхеме TOP332G. Сама по себе микросхема (контроллер импульсного источника питания) очень распространенная, но здесь она применяется в несколько необычном включении, без трансформатора. Получается простой понижающий импульсный преобразователь напряжения, понижающий напряжения от сетевого (85 - 240В) до 24В постоянного тока. Блок питания не изолирует устройство от сети! Цифровая «земля» и общий провод дискретных входов оказываются связаны с «нулём» сети напрямую, поэтому при монтаже контроллера важно, ради соблюдения техники безопасности, подключать сеть правильно, с учётом того, какой провод нулевой, а какой фазный.

Дискретные выходы представляют собой реле Schrack с обмоткой на 24В. Кстати, маркировка на корпусе реле гласит, что коммутируемый ток составляет 8А, а Siemens заявляет для данного модуля 10А. Непорядок.

Дискретные входы не имеют гальванической развязки. По сути, сетевое напряжение через делитель и фильтр поступает напрямую на логику.

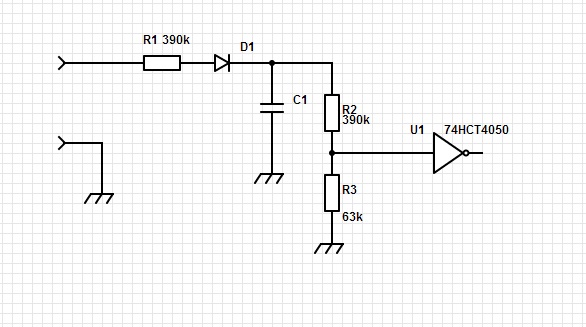

Схема дискретного входа

Также на нижней плате расположены винтовые клеммы, разъем для соединения с верхней платой и пьезопищалка.

1.2. Модуль дискретного ввода-вывода

Модуль дискретного ввода-вывода 0BA0, содержит четыре дискретных выхода (реле), четыре дискретных входа, и, как и другие модули этого семейства, пристыковывается к модулю процессора сбоку.

Отдельно он выглядит так:

И в разобранном виде:

crabo.ru

Наводя порядок в шкафу, я нашел старый контроллер Siemens Logo! и ряд аксессуаров к нему. Когда-то, десять лет назад, я сделал несколько проектов на таких игрушках. Ностальгия и тёплые воспоминания про те времена побудили меня к написанию этого поста.

Под катом много фотографий (geek porn)!


Итак, что такое Siemens Logo!? Фирма Siemens позиционирует данное устройство как «интеллектуальное реле», позволяющее строить несложные системы автоматизации. Примером таких систем могут быть, например, гаражные ворота, лестничное освещение, управление насосами, поддерживающими уровень воды в баке и прочие простые системы, включающие в себя несколько датчиков с дискретными выходами, несколько исполнительных устройств и органы управления (кнопки и переключатели). Датчики с аналоговыми выходами тоже поддерживаются, при наличии специальных модулей расширения.

1. Железо

Семейство Siemens Logo! включает в себя множество разных модулей, но самым главным из них является модуль процессора.

1.1. Модуль процессора

Модуль, который я хочу вам показать, оснащен небольшим монохромным LCD. На нем отображаются меню, нужные при загрузке программы, на нём могут отображаться сообщения при работе программы, с него можно даже, при сильном желании, запрограммировать контроллер без подключения к компьютеру. Выпускаются также «слепые» модули (Pure), не имеющие экрана, но если вы занимаетесь построением систем на Siemens Logo!, нужно иметь хотя бы один модуль с экраном, чтобы иметь возможность копировать модули памяти. Но об этом будет сказано ниже.

Итак, модуль процессора 0BA3 питается от сети 220В, и имеет четыре дискретных выхода (реле) и восемь дискретных входов. Дискретный выход представляет собой реле с нагрузочной способностью до 10А при напряжении до 240В, дискретный вход допускает подключение цепей переменного тока напряжением 220В.

Самое интересное, конечно, внутри. Итак, модуль процессора в разобранном виде:

Модуль состоит из двух плат, на верхней плате расположен сам процессор и LCD, на нижней - блок питания, реле и дискретные входы.

Начнем с верхней платы.

Верхняя плата, верхняя сторона.

То же, со снятым LCD.

Верхняя плата, нижняя сторона.

На верхней плате размещается сам процессор (ASIC, разработанный специально для этого изделия), LCD, микросхема L4949EP (стабилизатор напряжения 5В, схема сброса и супервизор питания), кварц на 8МГц, ещё одна микросхема неизвестного назначения, микросхема Atmel 24C08 (EEPROM на 8 кбит), микросхемы 74hc4066 (4 аналоговых ключа) и 74HC11(?). Также на верхней плате расположены разъемы для подключения нижней платы, модуля расширения и модуля памяти.
Как видим, ничего особо интересного на верхней плате нет. Весь основной функционал заключается в одной специализированной микросхеме.

На нижней плате мы видим более интересные вещи. Здесь расположен источник питания на микросхеме TOP332G. Сама по себе микросхема (контроллер импульсного источника питания) очень распространенная, но здесь она применяется в несколько необычном включении, без трансформатора. Получается простой понижающий импульсный преобразователь напряжения, понижающий напряжения от сетевого (85 - 240В) до 24В постоянного тока. Блок питания не изолирует устройство от сети! Цифровая «земля» и общий провод дискретных входов оказываются связаны с «нулём» сети напрямую, поэтому при монтаже контроллера важно, ради соблюдения техники безопасности, подключать сеть правильно, с учётом того, какой провод нулевой, а какой фазный.

Дискретные выходы представляют собой реле Schrack с обмоткой на 24В. Кстати, маркировка на корпусе реле гласит, что коммутируемый ток составляет 8А, а Siemens заявляет для данного модуля 10А. Непорядок.

Дискретные входы не имеют гальванической развязки. По сути, сетевое напряжение через делитель и фильтр поступает напрямую на логику.

Схема дискретного входа

Также на нижней плате расположены винтовые клеммы, разъем для соединения с верхней платой и пьезопищалка.

1.2. Модуль дискретного ввода-вывода

Модуль дискретного ввода-вывода 0BA0, содержит четыре дискретных выхода (реле), четыре дискретных входа, и, как и другие модули этого семейства, пристыковывается к модулю процессора сбоку.

Отдельно он выглядит так:

И в разобранном виде:

Он также состоит из двух плат, верхней и нижней.

crabo.ru

Полоумный дом на Siemens Logo / Habr

Попался на глаза пост, почитал… решил написать о своем варианте.

В общем, в 3х-комнатной квартире у меня «полоумное» освещение давным-давно. Основная его цель — поменьше жать выключатель. Изначально я в коридоре прямо в полу разместил четыре 12-вольтовых цветных точечных светильника. Потом добавил еще 2 в маленьком коридоре, потом еще 2 вставил в потолок (точнее в низ антресоли) у кухни. В полу, кстати, светильники устанавливать просто (полы то на деревянных лагах): взял насадку для дрели, которой сверлят дверные полотна под ручку. Ей и наделал аккуратные дырки прямо сквозь ламинат. Получилось как-то так:


Над входной дверью повесил датчик движения, включающий эту подсветку. Теперь ночью можно ходить по квартире, не натыкаясь на стены. Как бонус, при открытии входной двери, она попадает в зону действия датчика и свет включается.

Чтоб было понятнее, прикладываю планировку квартиры:

Кроме того, датчик движения установил на кухне, а на шкаф над зоной готовки поместил 3-х метровую светодиодную ленту + лампочку цветную за обеденным столом. Когда кто-то есть на кухне — зона готовки подсвечивается не хуже хирургического стола. Очень удобно. Верхний свет у нас теперь никто на кухне не включает, так как и так достаточно светло.

Еще поставил датчик освещенности и когда за окном светло — дополнительно подсвечиваю пальму в темном углу комнаты, дабы не чахла. Но это другая история.

С тех пор прошло несколько лет, я занялся неспешной стройкой дома, а так как дом хочу сделать умным, и электрикой буду заниматься сам, то решил на квартире потренироваться с контроллерами автоматизации. Чтобы знать как минимум куда что тянуть надо и в каком количестве. От arduino отказался почти сразу, так как хочется чего-то более готового: энергии на кулибинство явно не хватит у меня, ведь уже далеко не студент. Поэтому в итоге остановился на двух контроллерах:

Siemens Logo и Овен ПЛК.

Сименс в ебее стоит дешевле, да и контора солиднее. Поэтому для начала заказал за $220 его. В квартире смысла автоматизировать весь свет особой нет, поэтому решил ограничиться коридорами (т.е. пространством вне жилых комнат). Для этого немного поштробил стену, провел несколько проводов. Заменил традиционные выключатели на кнопки для жалюзи. Выглядят примерно также:

Для реализации своих идей повесил на обе входные двери магнитные датчики открытия дверей. На лестничной клетке — датчик движения на потолок, чтоб срабатывал только когда близко к двери подходишь:

Это на самом деле половина датчика. Чтоб компактнее был. Вторая половина(там небольшая схемка) находится в квартире.

Скоммутировал все хозяйство в антресоли:

Вспомнил о технике безопасности, пожарных и т.п… повесил в кладовке под потолком ящик и перекоммутировал в нем все (не забыв о проводных маркерах, обжимных клещах, клеменниках, нулевых шинах и т.п.):

Написал программку в Logo Soft Comfort. Отлаживать, кстати, можно в симуляторе. Правда только после заливки в контроллер и реального использования начинают вылазить не очевидные неспециалисту косяки:

Залил ее по ethernet в контроллер и вуаля…

Описывается быстро, но на самом деле процесс занял где-то месяц. Не скрою, достаточно увлекательный.
Что особо нравится, что теперь, когда все скоммутировано, можно в свободное время, не трогая проводку, хоть полностью переписывать схему управления. Добавлять какой-то функционал и т.п. Вот не далее чем вчера, делал эмуляцию присутствия, включающуюся после 5-секундного нажатия на левую кнопку.

Сейчас жду модуль расширения для лого, чтоб добавить несколько групп света, которыми пока не управляю, так как не хватило выходов, вот такой:

Заказал за 129 баксов на ебее. Описание тут.

Что же получил сейчас:

1. при входе в квартиру красиво включается свет: сначала точечная подсветка дальнего маленького коридора, потом большого, потом включается люстра в коридоре и бра в кладовке. Получается, что дверь открываешь, и на тебя как бы бежит свет. При выходе из квартиры весь свет вырубается. Определение того вхожу я или выхожу сделано анализом того в какой последовательности открывались/закрывались входные двери. Датчики стоят копейки, покупал в магазине охранного оборудования:

Включение выглядит так:

(на видео не видно еще одну группу света справа, т.е. всего последовательно включается 4 группы. Собственно только ими контроллер сименсовый и может управлять пока).

2. Когда попадаешь в зону действия датчика движения над входной дверью — включаются все точечные светильники в кладовке, коридоре и маленьком коридоре. Вырубается свет автоматически через 60 сек отсутствия движения.
С 23:45 до 7:00 вся система переводится в ночной режим, в этом режиме датчик движения не включает свет рядом со спальней. Его можно включить только руками с выключателя, если надо.

3. Кнопки выключателя у входной двери можно нажимать коротким нажатием или долгим. Быстрым нажатием включается-выключается верхний свет. Долгим нажатием — включается/выключается весь свет, одновременно на 30 минут отключается датчик движения.

4. датчик движения имеется на кухне, он включает яркую светодиодную подсветку зоны готовки,

5. датчик, расположенный на лестничной клетке, включает небольшой кусочек светодиодной ленты, спрятанной у двери. Светит не ярко, дабы особо внимания не привлекать. Но найти замочную скважину помогает. Кроме того, когда кто-то стоит у двери загорается красная лампочка у двери внутри квартиры. Чтоб знать, что кто-то там стоит 🙂

В планах добавить управление вентилятором вытяжки на кухне и в ванной. Также сделать, чтоб если открыли/закрыли дверь в туалет и после этого (с закрытой дверью) там есть движение, то внутри человек и мы поэтому держим свет включенным, пока дверь не будет открыта/закрыта снова. Если же закрыли дверь и движения нет -через 30 секунд свет выключаем. Тогда в ванной/туалете можно будет обходиться без выключателей.

Получил неплохой опыт программирования контроллеров сименс лого. Сделать на них можно многое, но все же это устройства для автоматизации конкретного процесса, а не всего дома. Сценарии на нем писать весьма сложно и совсем не очевидно. По сути дела пишешь не программу, а занимаешься схемотехникой. Нет привычных циклов, переменных и т.п.

Поэтому хочу еще купить овен ПЛК 110 и потренироваться на нем. Жаль правда, что второй квартиры нет для опытов, так что придется просто на макете. Овен стоит дороже лого, но у него намного больше входов и выходов (на лого всего 4 релейных выхода и 8 входов в самом контроллере). В итоге, если надо управлять большим числом нагрузок — на овене дешевле. К тому же в овене нормальный язык сценариев, а не рисование схем. Пусть это не так технологично, и не так надежно, но сильно проще.

PS. А температуру дома и на улице я давно измеряю цифровыми датчиками на 1-wire. Правда с автоматикой оно никак не связано. Просто пишу данные и вывожу вот сюда: temp.smolensk.ws

PSS. рекламная пауза: пользуйтесь прогой и сервисом ybex.com, чтоб также быстро размещать свои фотки в инете, как я 🙂 Бэсплатно, без ограничений, без рекламы… уже года два как работает в этом режиме.

habr.com

Siemens LOGO 230RC

Технические данные Siemens LOGO 230RC

Источник питания

Входное напряжение

115 – 240 В переменного или постоянного тока

Допустимый диапазон

85 ... 265 В переменного тока

100 ... 253 В постоянного тока

Допустимая частота напряжения питания

47 ... 63 Гц

Потребление тока


  • 115 В переменного тока
  • 240 В переменного тока
  • 115 В постоянного тока
  • 240 В постоянного тока

Буферизация электрического пробоя


  • 115 В переменного или постоянного тока
  • 240 В переменного или постоянного тока

Потери мощности


  • 115 В переменного тока
  • 240 В переменного тока
  • 115 В постоянного тока
  • 240 В постоянного тока

Резервирование часов реального времени при 25°C

тип. 80 часов без карты аккумулятора

тип. 2 года с картой аккумулятора

Погрешность часов реального времени

тип. ± 2 с / сут.

Цифровые входы

Количество

8

Потенциальная развязка

Нет

Число быстродействующих входов

0

Входная частота


  • Нормальный вход
  • Быстродействующий вход

Входное напряжение L1


  • < 40 В переменного тока
  • > 79 В переменного тока
  • < 30 В постоянного тока
  • > 79 В постоянного тока

Входной ток при


  • < 0,03 мА переменного тока
  • > 0,08 мА переменного тока
  • < 0,03 мА постоянного тока
  • > 0,12 мА постоянного тока

Задержка переключения из 0 в 1


  • 120 В переменного тока
  • 240 В переменного тока
  • 120 В постоянного тока
  • 240 В постоянного тока

Задержка переключения из 1 в 0


  • 120 В переменного тока
  • 240 В переменного тока
  • 120 В постоянного тока
  • 240 В постоянного тока

Длина линии (неэкранированной)

100 м

Цифровые выходы

Количество

4

Тип выхода

релейные выходы

Потенциальная развязка

Да

Группами по

1

Управление цифровым входом

Да

Непрерывный ток Ith (на одну клемму)

макс. 10 А на реле

Импульсный ток

макс. 30 А

Нагрузка из ламп накаливания (25000 циклов переключения) при


  • 230/240 В переменного тока
  • 115/120 В переменного тока

Люминесцентные лампы с балластным сопротивлением (25000 циклов переключения)

10 x 58 Вт (при 230/240 В переменного тока)

Люминесцентные лампы с обычной компенсацией (25000 циклов переключения)

1 x 58 Вт (при 230/240 В переменного тока)

Люминесцентные лампы без компенсации (25000 циклов переключения)

10 x 58 Вт (при 230/240 В переменного тока)

Ухудшение параметров

отсутствие во всем диапазоне температур

Устойчивость к коротким замыканиям при cos 1

Защита по питанию B16, 600 А

Устойчивость к коротким замыканиям при cos 0,5 – 0,7

Защита по питанию B16, 900 А

Параллельное включение выходов для повышения мощности

Не допускается

Защита выходных реле (если требуется)

макс. 16 А, характеристика B16

Частота переключения

Механическая

10 Гц

Омическая нагрузка или лампы

2 Гц

Индуктивная нагрузка

0,5 Гц

Замечание. Для люминесцентных ламп с конденсаторами технические данные балласта люминесцентных ламп также должны учитываться. Если превышен максимальный допустимый импульсный ток, люминесцентные лампы следует включать при помощи надлежащих контакторов.

Данные определены для следующих устройств:

Люминесцентные лампы Siemens 58 Вт VVG 5LZ 583 3-1 без компенсации.

Люминесцентные лампы Siemens 58 Вт VVG 5LZ 583 3-1 с параллельной компенсацией 7 мкФ.

Люминесцентные лампы Siemens 58 Вт VVG 5LZ 501 1-1N с балластным сопротивлением.


Общие технические данные

Критерий

Стандарт испытаний

Значения

Размеры (ШxВxГ)


72 x 90 x 55 мм

Вес


Около 190 г

Установка


на профильной рейке 35 мм, ширина 4 модуля или настенный монтаж

Климатические условия

Температура окружающей среды



  • Горизонтальный монтаж

Низкая температура согласно IEC 60068-2-1

0 ... 55 °C

  • Вертикальный монтаж

Высокая температура согласно IEC 60068-2-2

0 ... 55 °C

Хранение и транспортировка


- 40 °C... +70 °C

Относительная влажность

IEC 60068-2-30

От 10 до 95 % при отсутствии конденсации

Атмосферное давление


795 ... 1080 гПа

Загрязнения

SO2 10 см3 /м3, 10 дней

h3S 1 см3 /м3, 10 дней

Механические условия окружающей среды

Класс защиты


IP 20 для передней панели модуля LOGO! Basic

Вибрации:

IEC 60068-2-6

5 ... 8,4 Гц (постоянная амплитуда 3,5 мм)

8.4 ... 150 Гц постоянное ускорение 1 g)

Удар

IEC 60068-2-27

18 ударов полусинусоида 15g / 11 мс)

Свободное падение (в упаковке)

IEC 60068-2-32

0,3 м

Электромагнитная совместимость (EMC)

Шумовое излучение

EN 55011/A EN 55022/B

EN 50081-1 (жилая зона)

Предельные значения: класс B, группа 1

Электростатический разряд

IEC 61000-4-2 Интенсивность 3

Воздушный разряд 8 кВ

Контактный разряд 6 кВ

Электромагнитные поля

IEC 61000-4-3

Напряженность поля 1 В/м и 10 В/м

Токи высокой частоты в кабелях и экранах

IEC 61000-4-6

10 В

Короткие импульсы

IEC 61000-4-4

интенсивность 3

2 кВ (линии питания и сигналов)

Мощный одиночный импульс (только для LOGO! 230 ...)

IEC 61000-4

интенсивность 3

1 кВ (линии питания)

симметричный

2 кВ (линии питания)

асимметричный

Безопасность в соответствии с требованиями IEC

Нормативы для воздушных промежутков и длины путей тока утечки

IEC 60664, IEC 61131-2,

EN 50178

cULus согласно UL 508,

CSA C22.2 No. 142

Выполнено

Прочность изоляции

IEC 61131-2

Выполнено

Время цикла

Время цикла на функцию


< 0,1 мс

Запуск

Время запуска при включении питания


тип. 9 с




promspecrele.ru

Siemens LOGO 24 RC логический модуль (контроллер) Siemens

Смотрите также смежные разделы:

Логические модули LOGO! Basic и LOGO! Pure

Логический модуль без дисплея LOGO! 24RCo

Модули блоков питания LOGO!Power

Семейство логических модулей Siemens LOGO! ГЛАВНАЯ СТРАНИЦА

Общий прайс-лист Siemens LOGO!


Скачать документацию:

Руководство по эксплуатации LOGO!

Руководство по программированию в среде LOGO! SoftComfort

Руководство по установке и подключению


Устройство модуля Siemens LOGO 24 RC

1. Источник питания

4.Гнездо для модуля с крышкой

7. Разъем для кабеляLOGO! TD

2. Входы

5. Панель управления

8. Интерфес расширения

3. Выходы

6. Дисплей

9. Механическое кодирование - гнёзда


Схема подключения модуля Siemens LOGO 24 RC


Максимальная конфигурация Siemens LOGO 24 RC

Модуль LOGO! поддерживает до 24 цифровых входов, 8 аналоговых входов, 16 цифровых выходов и 2 аналоговых выходов. Максимальная конфигурация может быть достигнута несколькими способами, как показано ниже.

1. Максимальная конфигурация модуля LOGO! с аналоговыми входами - используется четыре входа (LOGO! 12/24 RC/RCo и LOGO! 24/24o)

Модуль LOGO! Basic, 4 цифровых модуля и 3 аналоговых модуля(пример)

------------

2. Максимальная конфигурация модуля LOGO! с аналоговыми входами - используется два входа (LOGO! 12/24 RC/RCo и LOGO! 24/24o)

Модуль LOGO! Basic, 4 цифровых модуля и 4 аналоговых модуля (пример)

------------

3. Максимальная конфигурация модуля LOGO! без аналоговых входов (LOGO! 24RC/RCo и LOGO! 230 RC/RCo)

Модуль LOGO! Basic, 4 цифровых модуля и 5 аналоговых модулей (пример)


Возможность подключения модулей расширения к модулю Siemens LOGO 24 RC

В приведенной ниже таблице «X» означает возможность подключения, а «-» означает его невозможность.

LOGO! Basic

Дополнительные модули расширения

DM8

12/24R,

DM16

24R

DM8 24,

DM16 24

DM 8 24R

DM8 230R,

DM16 230R

AM2,

AM2 PT100,

AM2 AQ

CM

LOGO! 24 RC

X

X

X

-

X

X


Монтаж модуля Siemens LOGO 24 RC

  • На стандартной DIN-рейке

1. Навесьте модуль LOGO! Basic на рейк

2. Нажмите на нижнюю часть вниз, чтобы защелкнуть модуль.

Должна сработать монтажная защелка на задней стороне

3. Снимите крышку разъема на правой стороне модуля LOGO! Basic или модуля расширения LOGO!

4. Поместите цифровой модуль на рейку DIN справа от модуля LOGO! Basic

5. Передвиньте цифровой модуль влево до контакта с модулем LOGO! Basic

6. При помощи отвертки сдвиньте защелку влево. В крайнем положении защелка фиксируется в модуле LOGO! Basic

Повторите пункты монтажа цифрового модуля, чтобы смонтировать дополнительные модули расширения.

------------

  • Монтаж на стене

Для монтажа на стене следует сначала передвинуть монтажные защелки на задней стороне устройств наружу. Теперь модули LOGO! можно монтировать на стене при помощи двух монтажных защелок и двух винтов Ø M4 (момент затяжки от 0,8 до 1,2 Нм).


Программное обеспечение LOGO!

Для программирования модулей LOGO! на персональном компьютере поставляется программное обеспечение LOGO!Soft Comfort. Это программное обеспечение предоставляет широкие возможности, например:

● Графический интерфейс для создания коммутационных программ в автономном режиме при помощи ступенчатой схемы (диаграммы контактов или принципиальной схемы) или функциональной блок-схемы (функциональной диаграммы).

● Имитация работы коммутационной программы на ПК

● Генерирование и печать обзорной диаграммы коммутационной программы

● Сохранение резервной копии коммутационной программы на жестком диске или на другом носителе.

● Сравнение коммутационных программ.

● Удобная настройка блоков.

● Передача коммутационных программ в обоих направлениях:

     – из модулей LOGO! в персональный компьютер;

     – из персонального компьютера в модули LOGO!.

● Чтение значений счетчика рабочего времени.

● Установка времени суток.

● Переход на летнее и зимнее время

● Тестирование в оперативном режиме: отображение изменений состояния и текущих значений модуля LOGO! в режиме RUN:

     – состояния цифровых входов и выходов, битов регистра сдвига и клавиш управления курсором;

     – значения всех аналоговых входов, выходов и флагов;

     – результаты работы всех блоков;

     – текущие значения (включая значения времени) выбранных блоков.

● Запуск и остановка выполнения коммутационных программ с персонального компьютера (RUN, STOP).

LOGO!Soft Comfort

Программное обеспечение LOGO!Soft Comfort работает под управлением ОС Windows Vista®, Windows 98®, Windows NT 4.0®, Windows Me®, Windows 2000®, Windows XP®, Linux® и Mac OS X®. Программное обеспечение LOGO!Soft Comfort поддерживает работу в среде клиент / сервер и предоставляет широкую свободу и удобство при создании коммутационных программ.

Программное обеспечение LOGO!Soft Comfort V6.1

Это — текущая версия программного обеспечения LOGO!Soft Comfort. Все функции и возможности устройств, описанных в этом руководстве, поддерживаются программным обеспечением версии 6.1

Обновление предыдущих версий LOGO!Soft Comfort

Обновление до LOGO!Soft Comfort V6.1 может использоваться для обновления версий LOGO!Soft Comfort V1.0, V2.0, V3.0, V4.0 и V5.0 до V6.1.

promspecrele.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
