Контроллер двигателя постоянного тока
Содержание
- 1 Способы регулирования работы двигателя
- 2 Управление электродвигателем постоянного тока с помощью контроллера
- 2.1 Самые популярные контроллеры
- 3 Устройство и работа двигателя постоянного тока
- 3.1 Строение
- 3.2 Как работает такой двигатель?
Управление приводом с помощью контроллера позволяет регулировать момент пуска и остановки электромотора, его скорость; защищает от перегрузки, перепадов напряжения, осуществляет реверс.

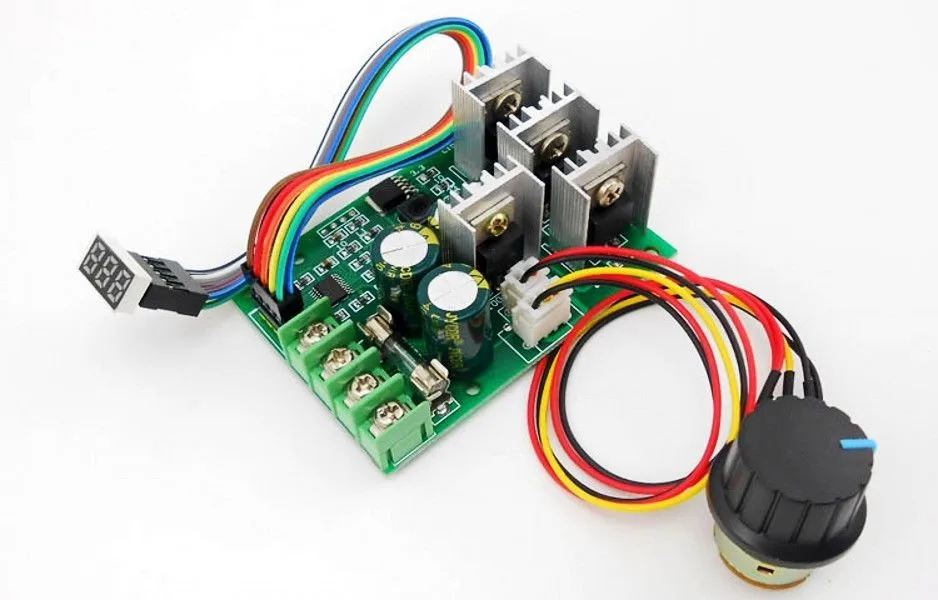

ШИМ контроллер
Управлять электроприводами можно с помощью ручных и автоматических средств, которые предназначены не только для пуска и остановки работы мотора, но и для определения того, в каком направлении будет вращаться мотор и с какой скоростью. Система также справляется с регулировкой и ограничением моментов и защитой привода от излишней нагрузки и поломок.
В устройстве любого электромотора есть такая система управления, называется она контроллер.
Наиболее простой случай из всех существующих – контроллер, соединяющий мотор и источник энергии. Наиболее яркими примерами такому строению являются небольшие приборы, которые мы используем в ежедневном быту, и электрические инструменты. Такие системы можно встретить в строении беговой дорожки или дрели. Переключать управление можно вручную. Это делается с помощью контактора или реле. Его подсоединяют к датчику, благодаря которому осуществляется пуск или остановка мотора. На переключателе может быть два, три или больше положений, чтобы выбирать наиболее подходящий способ подключения. Выбор режима позволяет регулировать напряжение во время запуска, а также скорость, с которой будет работать прибор.
Усложненные какими-либо элементами структуры системы используются, чтобы, например, регулировать темп работы или момент более точно. Они также могут частью более масштабной системы, которая максимально точно управляет угловым положением механизма.
По типу управления все системы управления электромоторами можно разделить на три группы:
- ручной тип управления;
- автоматический;
- удаленный.
Они могут быть простыми и выполнять базовые функции пуска и остановки привода, а также могут иметь усложненное устройство, которое позволяет регулировать реверс, перегруз и т.д.
Классификация систем управления приводами осуществляется как по типу приводов, для которых они предназначены, так и по выполняемым функциям.
Управление с помощью контроллеров применяют, в основном, для тех электродвигателей, которые работают в повторно-кратковременном режиме. Контроллер помогает запустить и остановить устройство, настроить скорость работы электропривода, изменить направление, в котором вращается ротор привода (реверс), и регулирует процесс торможения.
Контроллерное управление довольно часто защищает электропривод от аномальных условий, в которых может происходить работа.
К таким условиям относят:
- чрезмерная нагрузка;
- перепады напряжения;
- полное исчезновение напряжения в сети, которая питает мотор.
Такой защиты можно достичь, если использовать релейно-контактную аппаратуру.
Упомянутая выше специальная аппаратура расположена, как правило, на панели, которую называют защитной. Она встраивается в контроллер, но может монтироваться и отдельно от системы управления.
Возможность регулировать скорость вращения электромотора постоянного тока с помощью контроллерного управления появляется, если в цепь якоря включены сопротивления.
Рисунок 1
Иногда, чтобы получить низкую скорость работы привода, такого сопротивления не хватает. Это происходит, если падение напряжения происходит при малой нагрузке на агрегат. В таких случаях подключат не только последовательное сопротивление, но и параллельное. (Это схематически показано на изображении №1).
Небольшая устойчивая скорость, с которой вращается мотор (иначе именуемая «ползучей» скоростью) возникает из-за того, что в описанных выше случаях уменьшение напряжения на зажимах ротора обусловлено не только током самого ротора, но и суммой всех токов, которые проходят по нему и сопротивлению, подключенным параллельно.
При контроллерном управлении нередкими являются случаи применения комбинированного способа, который регулирует темп работы. Происходит это следующим образом: номинальная скорость снижается посредством включения сопротивления в якорную цепь, а повышается, когда в цепь эту же включают параллельную обмотку возбуждения.
Реверсирование или смена направления, в котором вращается ротор, происходит с помощью смены направления тока в якорной цепи.
С электрической точки зрения, мотор может тормозить тремя способами:
- Рекуперативный способ. Такое торможение наиболее часто можно встретить в системах управления грузовых лебедок. Когда тяжелый груз опускается, его масса способна создать разгон агрегата, скорость которого будет выше номинальной (то есть, выше, чем при холостом ходе). Обмотка возбуждения в электроприводе всегда включается на полное возможное напряжение, поэтому сила, противодействующая ЭДС, тоже повышается (становится больше, чем приложенное напряжение).
Это провоцирует отдачу энергии от электромотора в сеть, что и является причиной торможения. Схема не требует никакого специального переключения при таком способе торможения. Его осуществление полностью автоматизировано и начинается тогда, когда темп работы ротора превышает допустимую скорость вращения. - При динамическом способе торможения ротор привода выключается из сети, которая его питала, а затем замыкается на сопротивление торможения (схематически данный процесс отображен на рисунке 2).
Это провоцирует отдачу энергии от электромотора в сеть, что и является причиной торможения. Схема не требует никакого специального переключения при таком способе торможения. Его осуществление полностью автоматизировано и начинается тогда, когда темп работы ротора превышает допустимую скорость вращения.Рисунок 2
Если обмотки электромотора постоянного тока подключены параллельно, то обмотка возбуждения постоянно будет включена только на полное напряжение в питающей сети (изображено на рисунке 2а).
А вот если обмотки подключены последовательно, то такая обмотка выключается, а ее питание продолжается через добавочное сопротивление (изображено на рисунке 2б).
При смешанном возбуждении обмоток осуществление динамического торможения происходит тогда, когда последовательно подключенная обмотка не работает, а параллельная – питается от полного напряжения, выдаваемого сетью.
То, насколько эффективным будет динамическое торможение зависит только от того, насколько большой будет величина тормозного сопротивления. Чем она будет больше, тем больше будет ток, который отдается ротором. А значит двигатель будет тормозить медленнее. Но по мере того, как скорость вращения будет увеличиваться, ток, который отдает электродвигатель, тоже становится меньше. От этого эффект торможения будет увеличиваться.
- Торможение с помощью противотока происходит при изменении полярности приложенного к ротору машины напряжения. Когда электропривод останавливается, происходит его отключение от питающей сети. Если этого не произойдет, мотор просто изменит направление вращения. Из этого следует, что противотоковое торможение используется в каждом реверсируемом электроприводе, если направление вращения происходит до того, как двигатель остановится.
Противотоковое торможение не влияет на значение электродвижущей силы, но знак напряжения, которое было приложено к якорю, подвергается изменениям и всегда будет совпадать с величиной ЭДС. Это, в свою очередь, приводит к увеличению величины тока, который проходит через ротор электропривода. Увеличение происходит почти в два раза (относительно величины во время нормального запуска), даже если в якорной цепи (во время противотокового торможения) есть пусковое сопротивление.
Рисунок 3
На изображении №3 схематически изображено управление машиной переменного тока с параллельным подключением обмоток через контроллер. На схеме предусмотрен запуск, реверс и остановка электропривода. Если включить рубильник Р, когда положение контроллера будет нулевым, намотка возбуждения привода подключится на полное напряжение питающей сети.
Когда положение контроллера будет в позиции «I вперед», от положительного зажима питающей сети ток (через девятый и десятый контакты на контроллере) пройдет через ротор и дополнительные полюса мотора.
После этого возвратится в отрицательный зажим питающей сети. Он пройдет через ИК (искрогасительная катушка), первый и второй контакты на контроллере, сопротивление, регулирующее пуск Р1-Р4 и, в конце-концов, шестой, седьмой и восьмой зажимы. Машина начнет вращение с минимальным количеством оборотов.
Если контроллер будет в положении «II вперед», сопротивление, обозначенное как Р1 нужно вести и цепи. Это станет причиной увеличения темпа работы агрегата.
Во всех остальных позициях «III, IV и V вперед» требуется вывод всех соответствующих сопротивлений по очереди (они обозначены как Р2, Р3 и Р4). После этого ротор машины, который будет подключен на полное напряжение питающей сети, сможет развить номинальный темп работы. Если рычаг контроллера из позиции «V вперед» включить на нулевую позицию, ротор отключиться от питающей сети и включится на СТ (сопротивления торможения). Важно помнить, что обмотка возбуждения все еще включена. Это и станет основным фактором перехода электромотора в режим динамического торможения.
Если маховик повернуть в позицию «I назад», ток от положительного зажима питающей сети через десятый, одиннадцатый, восьмой и шестой контакты пройдет через сопротивление регулирования пуска (направление: от Р4 до Р1). После этого через второй и первый контакты, ИК, доп. полюса, ротор машины, девятый и седьмой зажимы ток вернется в минус питающей сети.
Это изменит направление движения тока в роторе. Если поток при этом останется неизменным, произойдет реверсирование машины.
При переводе маховика из позиции «V назад» (или вперед) в позицию «I вперед» (или назад) без ожидания того, чтобы агрегат остановился, агрегат начнет тормозить противотоковым способом через вспомогательное сопротивление Р1-Р4.
Сопротивление, обозначенное на схеме как РС (оно включено параллельно обмотке возбуждения), защищает машину от повышенного напряжения во время выключения рубильника.
Самые популярные контроллеры
Наибольшее распространение в производстве бытовых приборов получили контроллеры заряда PWM или ШИМ – это стандартный контроллер.
Его главное преимущество – доступная цена. Их рекомендуют к использованию в маломощных системах, не более 500 Вт, а также в тех устройствах, где затраты средств и труда на установку более мощных и современных контроллеров неоправданно высокие.
Мощность контроллера может варьироваться в зависимости от его назначения и от мощности привода, куда он будет установлен. Для маломощных приборов в основном применяют контроллеры на 12V, 24V, 48V. Однако, самые популярные из них те, что на 12В.
Основной недостаток PWM устройства заключается в небольшом коэффициенте полезного действия. Максимальное КПД таких устройств достигает 80%.
Для полного понимания работы контроллера в двигателе постоянного тока, предлагаем ознакомиться с кратким описанием устройства и работы такого мотора.
Строение
Все двигатели похожи друг на друга одним – наличием статора и ротора в своем строении. Все они обладают подвижным ротором и статичным статором. Однако, в отличие от трехфазного и однофазного приводов переменного тока, в нашем сегодняшнем «герое» есть контактные щетки, которые подводят электричество к ротору, а роль щеточного коллектора играет система из медных пластин.
Строение двигателя постоянного тока с коллектором
Щетки в таких двигателях делают из чистого графита или из смеси графита с медью. Когда вал вращается, контактная группа щеток замыкается, из-за чего появляются искры. Ременной тип передачи позволяет энергии поступать из ротора ко всем элементам агрегата.
Двигатели такого типа применяют там, где регулировка скорости не должна отражаться на стабильном вращении.
Как работает такой двигатель?
Вращение ротора, на который влияет магнитное поле (оно образуется в статоре) начинается благодаря электродвижущей силе. Направление его движения определяют с помощью правила правой руки. Если двигатель начинает вращаться в другую сторону (происходит реверс), ЭДС тоже поворачивается.
Щетки в коллекторе соединяются с витковыми сторонами. Это способствует удалению пульсирующего напряжения. Это образует постоянную токовую величину.
