Cпутниковый конвертер: виды, устройство, выбор

Спутниковый комплект включает несколько устройств и у каждого есть свое назначение. В этой статье будет рассмотрен один из важнейших компонентов, без которого невозможен прием сигнала — спутниковый конвектор.

Об устройстве

Конвектор — это спутниковая головка, которая необходима для приема и дальнейшей передачи телевизионного сигнала с ретранслятора (транспондера) на кабель.

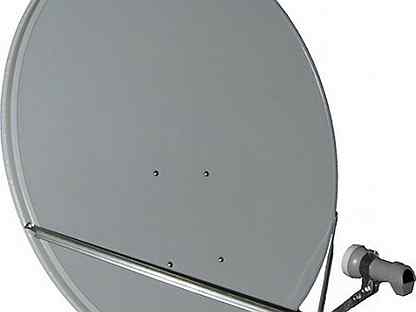

Ошибочно им считают саму антенну. Она включает еще и рефлектор (тарелку) который фокусирует рассеянный сигнал на головку и не относится к конвектору.


Конвектор спутниковый включает несколько функциональных компонентов:

  • Волновод.
    Принимает отраженный от рефлектора рассеянный сигнал и собирает его в единый пучок излучения.
  • Зонд.
    По нему излучение отходит от волновода на плату.
  • Плата.
    Используется в качестве компонента по нивелированию шумности излучения, передавая на кабель или дисек сигнал высокого качества.

Плата каждого конвектора может быть представлена сложной схемой при наличии большого числа разъемов под антенный кабель.

Типы конвекторов

Спутниковые головки различаются по своим возможностям и принципу работы.

Основное их отличие — направление поступающего излучения, на прием которого они рассчитаны:
  • Вертикальная поляризация (V).
    Головки принимают прямой луч от транспондера. Встречаются только приемные устройства телевидения.
  • Горизонтальная поляризация (H).
    Конвектор спутниковый круговой для телевидения и связи, рассчитанный на прием сигнала, как со спутника, так и с земли. Такие устройства отличаются более сложной схемой платы, которая преобразует линейное излучение в круговое.
  • Универсальные устройства,
    взаимодействующие с излучением любой поляризации.
Еще одно важное отличие, по которому разделяются устройства — это режим работы:
  • Приемные.
    К ним относятся все телевизионные головки, которым нужен только прием сигнала.
  • Приемопередаточные.
    Устройства связи (интернет, IP-телефония и др.).

Также на практике существуют передаточные спутниковые конвекторы, которые выпускаются только для специальных задач и не имеют широкого применения.

Внешние различия

Не менее важны конструктивные особенности конвекторов, от которых зависит размах их эксплуатации. Большинство спутниковых головок имеют только антенный выход.

Но также выпускаются устройства с двумя и четырьмя разъемами, к которым можно подключить соответствующее число ресиверов. На практике встречаются приемники с N-м числом гнезд под антенный кабель и используются провайдерами для раздачи контента путем организации кабельного телевидения.

Существуют также двойные устройства, т.е. два конвектора в одной оболочке.

Каждая половина такой конструкции может быть идентичной или различается:
  • В корпусе с двумя одинаковыми конвекторами всегда присутствует два антенных гнезда, и каждый ресивер принимает сигнал от отдельной головки.
    Такое устройство имеет больше преимуществ перед обычным конвектором с двумя выходами, т.к. при выходе из строя одного компонента, второй продолжит принимать сигнал и только у одного пользователя перестанет работать ТВ со спутника.
  • Если двойная конструкция несимметрична, тогда в корпусе присутствует два разных приемника для улавливания кругового и прямого излучения и рассчитаны на работу в режиме горизонтальной и вертикальной поляризации одновременно.

Редко двойной моноблок с компонентами разных размеров включает головки, работающих в разном частотном спектре, т.к. большинство спутников телевидения вещают только в одном из них.

Частотный диапазон

Конвектор спутниковый работает в разных частотных спектрах, занимая только отдельный диапазон. На территории европейских государств (включая азиатскую часть России и Казахстан).

Действуют два частотных диапазона входящего сигнала:
  • C-спектр.
    Соответствует частотному диапазону 3.5 — 4.2 ГГц, который используется для наземной и спутниковой связи. В нем также вещает малое количество транспондеров, но не один из них не используют российские операторы телевидения.
  • Ku-спектр.
    Действует на частотах 10.7 — 12.75 ГГц, которые используются всеми телевизионными спутниками. Для связи и прочих форматов передачи этот частотный спектр не используется из-за меньшей надежности.

Ku-спектр принято разделять на два поддиапазона:

  1. изначально выпускались конвекторы первого поколения, работающие в диапазоне 10.7 — 11.75 ГГц,
  2. после появились устройства второго поколения, охватывающие все частоты до 12.75 ГГц.
    Это связано с ростом числа программ вещания, которые занимают новые частоты в порядке увеличения.

Часто в магазинах можно услышать «аналоговая или цифровая спутниковая антенна?» На деле такого различия не существует.

Разница в том, что до телевидения высокой четкости программы вещали на частотах низшего поддиапазона (до 11.75 ГГц).

Появление HD-телевидения привело к резкому скачку числа программ, для которых были выделены новые частоты высшего поддиапазона (от 11. 75 ГГц, где и сегодня вещает большинство HD-каналов), что привело к выпуску конвекторов второго поколения.

На практике головка первого поколения (так называемая «аналоговая») не «достает» до поддиапазона 11.75 — 12.75 ГГц, но если на более низкой частоте есть HD-программы, она успешно их примет.

Ku-спектр занимает наивысшие частоты и может быть расширен, т.к. не ограничен другим спектром на более высоких значениях. Работающие в данном частотном диапазоне, конвекторы имеют наименьшие размеры среди аналогов. Чем выше частота излучения, тем меньше длина волны и ее поперечное сечение, которым она проецируется на приемник.

Характеристики для выбора

Хотя большинство операторов предлагает комплект с конвектором, который наиболее совместимо для поставки контента, иногда лучше приобрести его самостоятельно.

И вот несколько причин для этого:
  • Бесплатное телевидение.
    В Москве и остальной территории России вещает более десяти спутников с открытыми каналами (Amos, HotBird, Intelsat, Экспресс, Ямал и др. ).
  • Мультиустройство.
    Можно выбрать функциональную головку, которая сможет работать в режиме обеих поляризаций, а также раздавать телевидение нескольким пользователям.
  • Универсальный конвектор.
    Приемник Ku-спектра второго поколения может быть использован для подключения телевидения любого оператора.

В фирменном комплекте всегда присутствует слабое и недорогое устройство, которое отлично подходит для спутникового ТВ от конкретного провайдера, но для иных целей его использовать не получится. В редких же случаях оператор может предоставить абоненту выбор головки (наряду с рефлектором и ресивером) из нескольких моделей.

На что обратить внимание

Как уже было рассмотрено выше, у спутниковой головки есть такие критерии, как число выходов для кабеля, поляризация и частотный спектр. Для телевидения выигрышным вариантом станет приемник, работающий с сигналом круговой и линейной поляризации одновременно, число выходов нужно учитывать на количество пользователей.

Рассматривать только головки второго поколения, которые принимают излучение частотой до 12.75 ГГц, т.к. на более высоких значениях вещают почти все HD-каналы.

К другим важным критериям следует отнести:
  • Оболочка корпуса.
    Она должна быть выполнена из надежного изоляционного материала, либо в комплекте присутствует плотный чехол. Без дополнительной защиты диэлектрик подвергается влажности от осадков, и шумность сигнала сильно повышается еще на этапе фокусирования.
  • Усиление.
    Если антенна устанавливается на крыше многоквартирного дома, коэффициент усиления устройства должен быть не менее 55 дБ, т.к. кабель обладает шумностью и длительная транспортировка по нему рассеивает излучение. При близкой установке на фасаде достаточно 20 дБ.
  • Шумность.
    Для спутниковой головки приемлемым значением будет не выше 0.3 дБ. Стоит учитывать, что спутниковые конвекторы частотного C-спектра больше по размеру и их шумность выше аналогов.
  • Гарантийный срок.
    На него важно обращать внимание, т.к. спутниковое ТВ приобретается на длительный срок, да и сам процесс установки и поиска точного направления трудоемкий.

Напоследок рекомендуется обратить внимание на энергопитание. Предпочтение по возможности лучше отдать устройствам 12V, т.к. они работают от ресивера (или телевизора) и не требуют отдельного подключения к сети.

Проверка работоспособности

После покупки первым делом нужно проверить работу конвектора, которую легко выполнить самостоятельно и без установки.

Для этого достаточно его подключить к спутниковому ресиверу или сатфайндеру (прибор для измерения уровня сигнала). Если телевизор отображает уровень поступившего сигнала, можно использовать и его.

В зависимости от качества настройки регистрируется разный уровень приема:
  • 15% — 25% при неисправности или отсутствии приемного устройства;
  • 30% — 45% когда эфирная антенна или конвектор в неверном направлении;
  • 55% и выше при правильном направлении и установке антенны.

Следовательно, для проверки достаточно получить значение в диапазоне 30% — 45%.

Внимание! У ресиверов отображается два типа значений. Нужен показатель желтой линии, который отображает уровень регистрируемого на устройстве (уже с учетом шумности после транспортировки по кабелю) сигнала.

Для прямой (вертикальной) V-поляризации достаточно расположить вертикально и направить конвектор на юг, т.к. все спутники размещены на орбите в плоскости экватора. После этого его требуется потихоньку двигать до горизонтального положения. Если в непродолжительный период (около 1 сек.) наблюдался приемлемый уровень сигнала — головка работает исправно.

Если приемник рассчитан на работу в круговой (горизонтальной) H-поляризации, поиск направления усложняется. Размещение спутника определяется по азимуту, значение которого можно найти в интернете.

Азимут — это угловое расстояние от северного полюса до спутника.

Проще всего найти направление, отсчитав от точки восхода солнца на 90° меньше значения азимута по часовой стрелке. Конвектор на спутниковой антенне размещается только горизонтально, а если на пути есть крупная преграда (жилой комплекс, лесной массив), его можно немного наклонить вверх.

Внимание! Если спутниковая головка универсальная и работает с двумя типами сигналов, необходимо проверить работоспособность обоими методами, т.к. это два конвектора в едином корпусе и не исключено, что один из компонентов может быть неисправен.



Загрузка…

Как выбрать спутниковый конвертор





LNB, или конвертор (конвертер) – это устройство, установленное в фокусе антенны (тарелки), на котором с помощью зеркала тарелки фокусируется сигнал со спутника. Разнообразие конверторов велико. В быту наиболее часто используются С и Ku-band конверторы.
Ku-диапазон занимает область от 10.7 до 12.75 ГГц, а С-диапазон ограничен полосой 3.5-4.2 ГГц.
Телевизионный кабель не способен передать этот сигнал на ресивер, поэтому конвертор преобразует входной спутниковый сигнал в промежуточный, частотой 900-2150 МГц, усиливает его и с помощью коаксиального кабеля передаёт на вход ресивера. Для преобразования частоты в конвертор встраиваются один или два высокостабильных гетеродина. Преобразование входной частоты происходит за счет вычитания из нее частоты гетеродина.



Как выбрать конвертор по параметрам

1. Диапазон рабочих частот: С-band или Ku-band.
2. Поляризация входного сигнала (линейная: вертикальная, горизонтальная или круговая: правая, левая).
3. Коэффициент шума (измеряется в дБ или градусах).
4. Количество выходов: от одного до восьми.



Как выбрать конвертор по назначению

Для офсетных антенн обычно предлагается двухдиапазонный конвертор с двумя линейными поляризациями и с совмещённым облучателем или однодиапазонный с двумя круговыми поляризациями.
Для прямофокусных антенн обычно используются конверторы с фланцем и облучателем, согласованным по углу раскрыва с тарелкой.
Конверторы для мультифидов должны иметь небольшой диаметр облучателя, для того чтобы было можно расположить их рядом, когда сдвиг между спутниками по азимуту составляет менее чем 5 градусов.
Защитная крышка на облучателе конвертора должна быть герметичной, чтобы защитить его от попадания внутрь влаги.
По условиям работы конвертор должен подходить для вашего климата, то есть, если бывают морозы до -60оС и жара до +60оС, необходимо применять специальный конвертор.
Для того чтобы на одной антенне принимать сигнал одновременно с двух спутников, например Astra 19.2 и HotBird 13E, можно использовать сдвоенный конвертор. Для переключения между конвертерами используется встроенное устройство DiSEqC.
В комплекте с мультисвитчингами надо использовать линейные конверторы Ku-band с поляризациями V-H-V-H на 4 выхода, при монтаже соблюдая порядок подключения.
Для НТВ плюс и Триколор ТВ в комплекте с мультисвитчингами необходимо использовать конверторы Ku-band с круговой поляризацией и двумя выходами, они работают в одном частотном диапазоне.



Типовые модели спутниковых конверторов

IDLR-QUTL40

Конвертор IDLR-QUDL40 (0,3дБ, 10.7-12.75 ГГц, 4 выхода H-V-H-V c облучателем)

IDLR-QUDL40

Конвертор IDLR-QUTL40 (0,3дБ, 10.7-12.75 ГГц, 4 независимых выхода c облучателем)

IDLR-SINF00

Конвертор IDLR-SINF00 (0. 3dB, 10.7 – 12.75 GHz, фланец, один выход)

IDLR-TWNF00

Конвертор IDLR-TWNF00 0,3db twin ( 10.7 – 12.75 GHz, 2 выхода, фланец)

IDLR (B)-001QTF00

Конвертор IDLR (B)-001QTF00 (0.3db, 10.7 – 12.75 GHz, 4 выхода H-V-H-V, фланец)

IDLB-Sinl40-Premu-OPP

Конвертор IDLB-Sinl40-Premu-OPP (HDTV , 0.2db, 10.7 – 12.75 GHz, с облучателем )

IDLR-TWNR40-h2075-OPP

Конвертор IDLR-TWNR40-h2075-OPP (HDTV, 0,2дБ, TWIN, 11,7-12,75ГГц, круговая поляризация, с облучателем, 2 выхода)

IDLB-TWNL40-Premu-OPP

Конвертор IDLB-TWNL40-Premu-OPP (HDTV, 0. 2b, 10.7 – 12.75 GHz, TWIN 2 выхода, с облучателем)



В таблице представлена линейка конверторов Ku-band Inverto различного назначения



Типовые характеристики спутниковых конверторов:
1. Рабочие диапазоны: С-band и Ku-band
Ku-band поддиапазоны:
а) Ku-FSS (Fixed Satellite Services, 10,7—11,7 ГГц) – V,H «Low»
б) Ku-DBS (Direct Broadcast Services, 11,7—12,5 ГГц) – V,H «High»
в) Ku-BSS (Broadcast Satellite Services, 12,5—12,75 ГГц) — Telecom поддиапазон.
2. Переключение диапазонов частотой 22 кГц.
3. Линейная поляризация: V – вертикальная, H – горизонтальная, круговая: L – левая и R – правая, переключение поляризации производится напряжением питания конвертора: 13 и 18 вольт

4. Коэффициент шума (дБ).
5. Наличие выходов: 1-8.

СВЯЗЬ

Подбираем аналоги.
Предлагаем технические решения со схемами реализации.
Комплектуем заявки оптимальным оборудованием.
Принимаем заявки, отправляем счета, коммерческие предложения через электронную почту.
E-mail: [email protected]
тел. 8 (831) 278-59-10

ПОИСК ПО САЙТУ

Содержимое сайта отображено на карте сайта.
Название каждой страницы, на карте сайта, выделено синим цветом, переход на выбранную страницу осуществляется с помощью мышки.
Вся карта сайта разбита на разделы:
1. Спутниковое телевидение и оборудование.
2. Эфирное аналоговое и цифровое телевидение и оборудование.
3. Оборудование для кабельного телевидения.
4. Другое предлагаемое оборудование.
5. Информационные страницы.



ДОСТАВКА

Осуществляем доставку купленного у нас оборудования по России грузовыми компаниями.
Работаем по безналичному расчету с Н. Д.С.



ВНИМАНИЕ!

Осуществляем доставку купленного у нас оборудования по России





Проверка конвертера спутниковой антенны. Как выяснить неисправность головки (конвектора) и заменить ее на спутниковой тарелке

Если Вы убеждены, что Ваша спутниковая тарелканастроена верно настроина, и при этом не работают некоторые телевизионные каналы, то это один из признаков, что у Вас сгорела головка (конвектор), или вышел из сторя дисик (комутатор) на спутниковой тарелке.

Как выяснить, что Ваша спутниковая тарелка настроена правильно – читайте статью ” ?”, или смотрите видео-ролики .
Выясните какие телевизионные каналы не работают на Вашшей спутниковой тарелке и с помощю раздела “Частоты и ключи “узнайте должны ли они работать в данный момент. Также с помощю данной страници Вы узнаете какой спутник транслирует эти телевизионные каналы. Выяснить какая головка (конвертор) работает на данном спутнике, Вам поможет статья ” ” и видео-ролики . Также выше перечисленные симптомы характерны и при неисправном дисике (комутаторе). Потому перед заменой головки (конвектора) исключите из цепи дисик. Тоесть антенный кабель, который соеденяет дисик (комутатар) и тюнер (ресивер), необходимо отсоеденить от дисика и подсоеденить к голгвке (комутатару) которая предполагаемо вышла из строя. Если после этого действия рание неработающие каналы начали работать, то у Вас неисправен дисик, необходимо его заменить на работающий. Заменить дисик Вам поможет наш канал в Youtybe и наша нижеопобликованная статья “Как выявить неисправный дисик (комутатор) и заменить его?”. Перед заменой головки (конвектора), убедитьсь что в Вашем тюнере (ресивере) правильно выставлены порты дисика, это можно сделать восползовавшись статьей данной страници “Как выставить порты дисика “, или нашим каналом в Youtybe

Если Вы сделали все выше пречисленное то можно приступить к замене головки (конвектора) Для этого Вам необходимо иметь: доступ к спутниковой тарелке, два рожковых ключа на 10мм. , хрестообразная отвертка и пласкогубци. С помощю пласкогубцев отсоеденяем антенный кабель от неисправной головки, с помощю рожковых ключей на 10мм. откручиваем гайку и вытягиваем болт, ближащий к головке. Снимаем головку вместе с (креплением) мультом. С помощю хрестообразной отвертки извлекаем головку измульта. Новую головку ставим в обратной последовательности. При этом все работы необходимо выполнить так. чтоб новая головка стала на тоже место, что и старая относительно спутниковой таралке.
Если у Вас возникнут трудности, наш специалисты в г. Полтава всегда будут рады дать Вам совет, тел. 0500566818, 0980049051. (Наш канал в youtube https://www.youtube.com/channel/UCSr59O512uDka0Oj0Sc5GGg . Также советуем Вам посетить сайт –

Как вам, наверное, известно на тарелке (спутниковая антенна) имеется спутниковый конвертер или конвертеры, для разных целей.

Да нет, что это я, цель то одна!

Поймать сигнал с спутника и красиво этот сигнал обработать. Для того чтобы на телевизоре появилась красивая картинка.

LNB или спутниковая головка устанавливается на приемной спутниковой антенне. Если хочется смотреть кино от множества спутников, тогда спутниковый конвертер будет не один а несколько.

И так у нас есть ясность, что конвертеры предназначены для преобразования принимаемых сигналов, а именно, для понижения спектра частот, линейного переноса его в более низкочастотную область.

А зачем такие преобразования?

Необходимость такого преобразования возникает из-за того, что частоты, на которых работают спутники слишком высоки, чтобы передавать их по кабелю.

Расшифровка аббревиатуры LNB неоднозначно намекает на основную характеристику конвертеров а это уровень шума, наверное догадались, чем шум ниже, тем лучше.

Уровень шума современных конвертеров не играет большой роли, так как обычно колеблется в пределах от 0.1 до 0.5 децибел и практически никак не влияет на качество сигнала.

Сей прибор LNB или спутниковый конвертер крепится на специальный держатель, называемый выносным кронштейном (входит в состав комплекта спутниковой тарелки) так, чтобы головка находилась в фокусе зеркала антенны.

Спутниковые конвертеры можно разделить на группы по нескольким признакам.

Для вещания ТВ-программ со спутника используется 2 диапазона. C-диапазон — это полоса частот от 3.4 до 4.2ГГц. Ku-диапазон — это полоса частот от 10.7 до 12.75ГГц. Ku-диапазон слишком широк, поэтому он разбит на 2 под диапазона: нижний (10.7-11.7ГГц) и верхний (11.7-12.75ГГц).

Конвертер Ku-диапазона имеет в своем составе два гетеродина для работы с обоими под диапазонами. Как правило для верхнего под диапазона используется гетеродин с частотой 10.6ГГц, а для нижнего — 9.75ГГц.

LNB бывают круговой (Circle) и линейной (Universal) поляризации. Поляризация спутникового сигнала бывает двух видов: левая-правая (круговая) и вертикальная-горизонтальная (линейная).

Разные операторы спутникового телевидения работают с разными поляризациями. Самые распространенные представлены ниже:

Триколор ТВ -CIRCULAR
НТВ Плюс -CIRCULAR
Телекарта- UNIVERSAL
Континент ТВ -UNIVERSAL
Радуга ТВ -UNIVERSAL

LNB отличаются по количеству независимых выходов. Бывают конвертеры с одним (SINGLE), двумя (TWIN), четырьмя (QUAD) и восемью (OCTO) выходами.Если вы покупаете конвертер, чтобы смотреть спутниковое телевидение только на одном телевизоре, то вам нужен конвертер с одним выходом.

Если же вы намереваетесь установить комплект на 2 телевизора, то и конвертер, соответственно, должен быть с двумя выходами. Иногда, чтобы не вести в квартиру много проводов, вместо того, чтобы поставить, к примеру, конвертер на четыре выхода, используют делитель спутникового сигнала.

Внешне это действительно выглядит эстетичнее и в некоторых случаях гораздо удобнее, но не следует забывать, что при использовании делителя вы получаете в нагрузку около 5 децибел шума, что негативно отразится на качестве сигнала.

Но в некоторых случаях без делителя не обойтись, когда в доме уже выполнена отделка и проведена разводка под эфирное телевидение. В данном случае как раз без делителя обойтись не получится.

Помните!

Среднестатистический конвертер может прослужить от года до пяти лет в зависимости от факторов окружающей среды, в основном от обилия осадков и влажности.

Бывают также случаи, когда из-за производственного брака конвертер выходит из строя уже через пару недель с момента установки.

Но даже в этом случае искать правды смысла нет, так как доказать, что причина поломки в качестве сборки конвертера нереально, а гарантия на них, как правило, не распространяется.

Есть мнение, что легче купить новый, чем его ремонтировать. Но это тоже не панацея для всех. Раз уже заговорили о новом конвертере, то к Вашему вниманию новинка, для уверенного 4К приема.

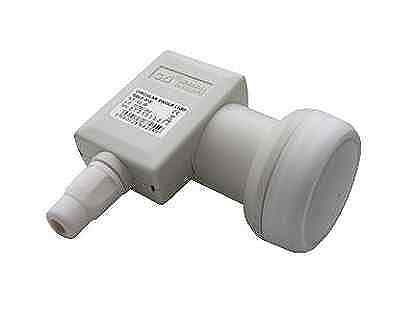

Универсальный конвертер с линейной поляризацией (2 выхода).

Конвертор Inverto Essential это идеальное решение для спутникового приема вещания по всей Европе, позволяющее «выжать максимум» из Вашей антенны.

Разработчики Inverto Essential позаботились о фильтре 4G/LTE сигналов, так что мобильные сети нового поколения, не мешают отличному приему этого конвертера!

Что актуально, низкий коэффициент шума, низкий уровень фазового шума, DVB-S2 (HDTV) и 4K Ultra HD совместим, низкое энергопотребление, высокая Cross-Pole производительность.

Основные характеристики:

Низкий фазовый шум, DVB-S2 (HDTV) совместимые
Ultra Low Noise технология ULN +
Низкое энергопотребление
Высокие кросс-поляризационные характеристики
Высокая стабильность частоты
Коэффициент шума: 0.3 dB (ULN+) Typ. (0.7dB Max.)
Входной Low диапазон: 10,70-11,70 ГГц
Входной High диапазон: 11.7-12.75 ГГц
Выходной Low диапазон: 950-1950 МГц
Выходной High диапазон: 1100-2150 МГц
Нижняя частота гетеродина: 9,75 ГГц
Верхняя частота гетеродина: 10,60 ГГц
Влагозащитный корпус
Количество выходов: 2

Как определить что конвертер неисправен?

Синдромов болезни спутниковых конвертеров не так много.

И так, при ручном поиске ресивер показывает, что сила сигнала больше 50 процентов, а качество при этом 0 процентов. Но зачастую те же показатели бывают, когда вы по ошибке настроились на другой спутник.

Или даже так … иногда у конвертеров «вылетает поляризация», либо только некоторые из частот. При этом не показывает часть каналов. На них ресивер выдает сообщение «Нет сигнала».

Как правило, эффективным лечением при любых обстоятельствах является замена неисправного конвертера на новый.
При этом нужно помнить, что новый конвертер должен быть той же поляризации, что и ранее вышедший из строя.

При самостоятельной установке спутникового конвертера будьте аккуратными, постарайтесь не изменять угол направления антенны, это избавит вас от необходимости повторно настраивать антенну на спутник.

Подведем итоги

Функции конвертера

Конвертер для преобразование СВЧ в более низкую частоту, называемую промежуточной (900–2150 МГц). Сигнал на этой частоте и передается по кабелю к ресиверу и подается на его антенный вход.

Для снижения принятого частотного спектра в конвертер встраиваются один или два гетеродина – стабилизированных источника высокой частоты. Снижение входной частоты происходит за счет вычитания из нее частоты гетеродина.

Конвертер для усиление принятого сигнала. Ведь сигнал со спутника принимается с очень малой мощностью, совершенно неприемлемой в трактах приемного оборудования. Поэтому второй, не менее важной, функцией конвертера является усиление.

Сигнал 13/18 В используется в современных универсальных конвертерах лишь для переключения поляризации.

Универсальные конвертеры от других полно диапазонных конвертеров Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризации, а также тем, что эти сигналы передаются по одному кабелю с промежуточной частотой.

Если есть необходимость принимать трансляции в обоих диапазонах (С- и Ku-) можно пойти тремя путями:

во-первых , установить на антенне два конвертера, каждый со своим облучателем и поляризатором. Но при этом облучатель хотя бы одного конвертера окажется не совсем в фокусе антенны, что несколько снизит коэффициент направленного действия антенны;

во-вторых , приобрести конструкцию, называемую С/Ku-ротором, включающую в себя облучатели для С- и Ku-диапазонов, разделяющие принимаемый поток на две части. С/Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами.

Но при этом имеют место ощутимые потери мощности сигналов Ku-диапазона и частый выход из строя движущихся частей электромеханического поляризатора, особенно при низких температурах;

в-третьих , установить совмещенный конвертер для приема С- и Ku-диапазонов, который пока уступает раздельным конвертерам по техническим характеристикам.

Конвертеры должны быть герметичными. В противном случае за счет суточного колебания температуры внутри конвертера образуется конденсат, который приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например, высокая повреждаемость при действии солнечных лучей или температурных перепадах.

Дошли до место про с офсетной спутниковой антенной, прочитай.

Поломки бывают, от таких подвохов при покупке застраховаться достаточно трудно. Вот вам видео, которое может помочь при ремонте головки:

В дополнение рассмотрим а конкретно настройка LNB, что и почему а главное, что я делаю перед наступлением холодов и тоже рекомендую то же самое весной.

Удачи, Друзья!

Если в Вашей спутниковой системе перестали показывать некоторые каналы, то это может произойти из-за поломки конвертора (головки) или из-за неисправности коммутатора (дисика). Неисправность этих приборов обычно приводит, к не работе телевизионных каналов одного из спутников. Чтоб выявить неисправность головки или дисика необходимо включить любой телевизионный канал спутника который не работает. Возле спутниковой антенны, в задней ее части, отсоединить антенный кабель, путем откручивания F-гайки, от предполагаемой неисправной головки. Потом от дисика необходимо отсоединить центральный кабель, который идет к ресиверу (тюнеру) и подсоединить его к предполагаемой неисправной головке. Если после этого действия ранее не работающие телевизионные каналы будут показывать то значит был неисправен дисик. Как произвести замену неисправного дисика смотрите раздел или на нашем канале в YouTube.https://www.youtube.com/channel/UCSr59O512uDka0Oj0Sc5GGg . Если никаких не будет изменений, то неисправна или не настроена головка, может оборван антенный кабель, который идет от головки к тюнеру, также может неисправен тюнер или сбиты в прошивке тюнера настройки портов дисика. Как настроить головку смотрите . Как заменить головку смотрите видео-ролик по ссылке на нашем сайте на страничке «Видео-ролики».

Как настроить порты дисика в тюнере — читайте статью или смотритена нашем канале в YouTube . Визуально будет видено обрыв антенного кабеля, тогда его можно устранить путем замены всего кабеля или путем соединения кабеля с помощю соединительной муфты. Неисправность тюнера выясняется путем его замены или путем диагностики в любой теле-мастерской.

Более подробная информация по данной теме находится в видео фильме, который даётся с .

Сегодня мы рассмотрим:

Спутниковый конвертер – это специальное приспособление, необходимое для понижения частоты электромагнитных волн, которые передаются спутниковой трансляцией в двух диапазонах: диапазон Ku (107 – 1275 ГГц) и диапазон C (35 – 42 ГГц). Конвертер для спутниковой антенны, в свою очередь, понижает спектр этих частот до 900 – 2100 МГц, которого хватает на то, чтобы не рассеиваться в кабеле. Сегодня в этой статье мы поговорим о том, на что нужно обращать внимание, когда вы выбираете конвертер для спутникового ТВ, а также как правильно выбрать и как проверить этот девайс для дальнейшей корректной его работы.

Выбор конвертера

Выбрать устройство для конвертации сигналов в низкочастотные – одно из важнейших дел при монтировании спутниковой тарелки. Здесь необходимо учитывать множество факторов, многие из которых не совсем очевидные и, возможно, непонятные. Однако чтобы сделать выбор конвертера для спутниковой антенны более правильным, мы подготовили для вас несколько разделов, в каждом из которых был рассмотрен тот или иной аспект, на который следует обращать внимание.

Поддержка диапазона

При выборе устройства всегда необходимо обращать внимание на несколько факторов, основным из которых является используемый диапазон частот. Как мы говорили ранее, существует два типа диапазонов, которые могут использоваться при передаче вещания – это диапазоны Ku и C.

Спутники европейского производства, как правило, передают Ku-волны. Российские спутники, в свою очередь, могут вещать, как в Ku-диапазоне, так и в C-диапазоне. Исходя из этого, вам следует еще перед покупкой определится, спутниковый конвертер какого типа вы хотите приобрести. Как показывают наблюдения, устройств, способных работать с Ku-диапазоном на рынке предостаточно и они являются самыми популярными, хотя существуют девайсы и смешанного типа. Если надо пример этого – зайдите в любой Интернет-магазин и убедитесь в этом сами.

Поляризация сигналов

Если брать конвертеры, работающие с диапазоном Ku, то здесь нужно учитывать еще и тип LNB (он бывает линейный и круговой). LNB – это специальное устройство, которое монтируется перед спутниковой антенной и усиливает входящие сигналы. Если не вдаваться в подробности отличий линейных и круговых усилителей, то сразу скажем вам, что приобретя универсальный конвертер для спутниковой антенны, вы получите линейный LNB, который в любой момент можно сделать круговым.

Для любопытных скажем, что конвертер спутниковый круговой от линейного отличается тем, что работают они с разной поляризацией, коих бывает два вида:

  • круговая;
  • линейная.

Различные операторы используют разную поляризацию, поэтому, какой подбирать конвертер (спутниковый круговой или линейный) – решать только вам, подстраиваясь под оператора. Однако, как мы говорили ранее, универсальные конвертеры могут запросто решить эту проблему. Также такие девайсы отлично подойдут тем, кто подключен к нескольким операторам одновременно, которые использую разную поляризацию.

Коэффициент шума и шумовая температура

Если вы положили глаз на спутниковый конвертер, работающий с волнами Ku-типа, то нужно обратить внимание на коэффициент шума, который отображает минимальное значение уровня приема спутникового сигнала. Соответственно, чем выше это значение, тем лучше.

Для конвертеров, которые работают с C-волнами, берется во внимание такой показатель как шумовая температура. Здесь всё немного наоборот: чем меньше значение шумовой температуры, тем лучшей будет способность конвертера для спутникового ТВ к приему входящих сигналов. Оптимальной на сегодня считается показатель шумовой температуры в 15 K.

Помимо сказанного выше, следует обращать внимание и на количество выходов конвертера, ведь вы запросто можете приобрести спутниковый конвертер на 2 выхода в случае, когда вам надо будет больше выходов. Существуют устройства на 1, 2, 4 и 8 независимых выходов. В принципе, вы всегда можете приобрести девайс на восемь выходов, однако все их, возможно, вы и не будете использовать, что приведет лишь пустой трате денежных средств. Главный принцип выбора количества выходов – их количество должно быть равно количеству телевизоров в доме.

Настройка устройства

Настройка конвертера начинается всегда с правильной установки самой тарелки. Понять, как это делать – несложно. Другое дело, выполнить всё это на практике:

Когда вы добьетесь приемлемого угла наклона антенны, можете переходить к регулировке самого конвертера для спутникового ТВ, чтобы усилить входящий сигнал:

  • если вы выполните разворот спутникового конвертера в ту или иную сторону, вы можете усилить входящий сигнал;
  • не рекомендуется передвигать девайс к зеркалу, так как через изменение угла настройки надо будет выполнять сначала.

Когда вы поймаете максимально качественный спутниковый сигнал, закрепите тарелку и конвертер спутниковой антенны покрепче и приступайте к проверке качества телевещания. Следующий шаг – программная настройка, речь о которой пойдет далее.

Как проверить спутниковый конвертер

Правильность установки конвертера спутникового ТВ можно проверить, попробовав найти какой-нибудь канал:

Используя описанные в статьи инструкции, вы можете настроить конвертер, как для НТВ, так и для МТС собственноручно. Однако не забывайте, что, несмотря на то, что на словах всё может выглядеть очень просто, на деле же всё может оказаться куда сложнее. И чтобы вам было проще в своих начинаниях, мы готовы ответить на все ваши вопросы по этой теме в комментариях ниже.

Если же вы не уверенны в своих действиях и думаете, что можете навредить своими действиями как-то итоговому состоянию всей конструкции, то мы настоятельно вам рекомендуем всё же обратиться за помощью к специалистам, которые помогут вам решить эту задачу.

На передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

  • Отсутствие цепи питания в потоке ресивер – конвертер (обе шкалы нулевые, значит, нет контакта).
  • Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
  • Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
  • Слетела память в настройках ресивера (при длительном «отдыхе»).

В первую очередь следует обратить внимание на ТВ-кабель. Он должен быть целым, и без каких-либо пережимов.

  1. Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.
  2. Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром. В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.

Как проверить головку (конвертер) спутниковой антенны

Самой распространённой проблемой спутниковых приборов является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы. Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

  • Включить канал, который перестал работать.
  • Открутить LNB-головку от кабеля.
  • Отсоединить центральный провод от ресивера и подсоединить к LNB.
  • Если в этой ситуации канал начал показывать, то неисправен дисек (коммутатор). В противном случае сломан конвертер.

Но, если и при замене LNB-головки связи нет, то следует искать причину в настройках оборудования.

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала ».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:


ВАЖНО. При установке нового оборудования, можно визуально обследовать соседские ТВ-антенны, то есть узнать провайдера, и в какую сторону они повёрнуты. Так не придётся узнавать местоположение населённого пункта, название и координаты спутника на орбите и делать расчёты.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.


В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Спутниковый конвертор типы Ku|C диапазоны спутникового телевидения

Задача спутникового конвертора – принимать сигналы, отражённые и сфокусированные рефлектором антенны. После чего сигнал усиливается и происходит преобразование его в низкую частоту, а дальше поступает через антенный кабель в ресивер.

Так как сигнал, используемый для спутникового телевидения, имеет очень высокую частоту, то передавать его по обычному кабелю не получится – он будет очень быстро затухать. Но конвертор преобразует частоты электромагнитной волны “Ku” или “C” диапазонов в менее высокую промежуточную частоту (1-2,5ГГц) и становится возможным передавать сигнал ресиверу по коаксиальному кабелю с наименьшими потерями.

Ещё спутниковый конвертор называют “малошумящим блоком” или “LNB” (“Low Noise Block”).Есть ещё один термин – “LNBF”- конвертор со встроенным поляризатором и облучателем.

У более дорогих моделей конвертеров коэффициент шумов минимален – при таком уровне шумов можно сэкономить приобретя спутниковую антенну (тарелку) малых размеров, при чём качество сигнала не ухудшится.

Качественные спутниковые конверторы характеризуются коэффициентом собственных шумов обычно 0,3-0,4Дб.

Небольшое заключение.

Для того, чтобы принятый антенной слабый высокочастотный сигнал можно было передать по коаксиальному кабели к приёмному устройству, нужно усилить мощность сигнала и преобразовать его в менее высокочастотный. Для этого применяются конверторы, работающие в разных диапазонах.

Конструктивно спутниковый конвертор оформлен в виде трубки-волновода, внутри которого торчат два коротких стержня – это приёмные антенны конвертора, которые установлены перпендикулярно друг от друга (чтобы принимать сигналы как горизонтальной так и вертикальной поляризации).

Поворачивая конвертор вокруг своей оси, можно подстроить его на приём линейной поляризации максимального значения.

Бывает, что сигналы передаются со спутника в круговой поляризации. Если конвертор предназначен для работы с линейной поляризацией, то сигнал круговой поляризацией он не примет. Такую проблему можно решить поместив пластину из диэлектрического материала под углом между стержнями антенн. Такая пластинка с определёнными геометрическими параметрами называется деполяризационной пластиной.

Внутри приёмного устройства спутникового конвертора установлен модуль, преобразующий принятый сигнал со спутника (высокочастотный сигнал) в сигнал меньшей частоты. Этот мудуль называется – гетеродином. Его частота разная у конверторов разных диапазонов. Параметры гетеродина вводятся в настройках самого ресивера.

рис.Типы спутниковых конверторов.

Установка конвектора в мультифид спутниковой антенны

Спутниковая антенна собой представляет зеркало – рефлектор, поэтому к спутниковой антенне применим закон оптики, он гласит: «угол падения равен углу отражения». Электромагнитные волны со спутника, попадая на поверхность антенны, отражаются от него как от зеркала и фокусируются на конверторе.

Антенна принимает сигналы со спутника под разными углами, т.е. когда сигнал отразится от зеркала антенны, он сфокусируется в разных точках. Вот в этих точках и нужно устанавливать конверторы. Этого можно достигнуть без перенастройки антенны и вести прием с нескольких спутников расположенных не далеко друг от друга устойчиво принимаемых в данной местности. Для крепления на спутниковую антенну дополнительных конверторов используют специальные крепежные элементы. Такую крепежную систему называют «мультифид». На сегодняшний день производители выпускают великое множество мультифидов, которые можно без труда подобрать под конкретную ситуацию.

Если следовать правилу «угол падения равен углу отражения», нужно знать, что сигнал, принимаемый со спутника находящегося правее (западнее) на геостационарной орбите, отразиться левее от конвертора находящегося в центре (если смотреть на спутниковую антенну). И наоборот если сигнал со спутника находящегося левее (восточнее) отражается от антенны, то и конвертер нужно крепить правее от центрального конвертора. Ну и соответственно это правило действует и для конверторов с расположением их по высоте. Конвертор расположенный выше центрального – для спутника ниже на геостационарной орбите и наоборот.

Используя несколько конверторов на одной антенне – это выбор между качеством уровня принимаемого сигнала со спутника и количеством установленных спутниковых антенн. Если спутник вещает мощный сигнал и имеет запас (запас можно увеличить с помощью диаметра антенны), то это будет оправдано. Чем дальше крепление конвертора от центрального, тем слабее принимаемый сигнал. И запаса на погодные условия и различные помехи на пути от антенны до спутника не остается. Есть еще проблема при приеме сигнала со спутников находящихся на очень близких геостационарных орбитах, просто размеры конверторов не позволят им расположиться очень близко друг к другу относительно отраженного сигнала. Выход — искать конверторы меньших размеров. А так же если спутники находятся на очень большом угловом расстоянии друг от друга, то нам необходимо будет использовать для каждого спутника отдельную антенну.

Вывод.

И так, используя антенну как зеркало отраженных высокочастотных сигналов со спутника, можем её использовать для приема каналов с нескольких спутников. Это достигается за счет отражения сигнала с других сторон от центрального конвертора. Для этого используем несколько конверторов прикрепленных к одной спутниковой антенне. Конструкцию для крепления нескольких конверторов называют «мультифид». Это один из методов создания спутниковой системы для приема каналов с нескольких спутников без перенастройки антенны. Сигналы на удаленных конверторах от центра слабее, поэтому нужно использовать спутниковую антенну большего размера (с запасом). Мультифид можно использовать для спутников удаленных друг от друга в пределах 15-25 градусов с условием, если эти сигналы мощные.

Сборка спутниковой антенны.

Как произвести настройки спутниковых каналов самостоятельно

Каждый человек предпочтёт смотреть, помимо каналов центрального телевещания, ещё 20-30 тематических телеканалов в высоком разрешении. Что для этого нужно? Выбрать одного из российских операторов спутникового вещания, приобрести комплект оборудования и настроить его.

В большинстве случаев настройка и установка оборудования включается в пакет покупки, поэтому после приобретения «тарелки» приходят монтажники, выполняющие необходимые работы. Однако с этой задачей вполне можно справиться самостоятельно, и мы расскажем, как это сделать.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

    Офсетные.

    Прямофокусные.

Разница между моделями заключается в принципе работы.

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутниковая «тарелка» состоит из следующих элементов:

    Кронштейна крепления.

    Зеркала отражателя.

    Облучателя со съёмным кожухом, защищающим от осадков.

    Деполяризатора – преобразует круговую поляризацию в линейную частоту.

    Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

    тюнер, отвечающий за трансляцию каналов;

    дисек – переключатель между конвертерами, принимающими сигнал со спутника;

    коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Установка антенны

Сразу отметим, что монтаж должен выполняться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. Если не соблюдать обязательные правила о качественном изображении можно забыть. Правильная установка антенны состоит из таких этапов:

Выбор направления . Зеркало «тарелки» всегда смотрит на юг, при этом в створ не должны попадать посторонние предметы. Если антенна устанавливается в частном доме, имеет смысл её закрепить на высоте 7-10 м от земли: это снизит уровень запылённости воздуха и поможет заметно улучшить качество изображения.

Монтаж креплений . Вначале устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «тарелки» . Собирается антенна, к которой прикручиваются конвертеры. Эти элементы всегда устанавливают разъёмами вниз, чтобы избежать окисления контактов. Все соединения надёжно изолируются, для большей надёжности покрываются слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется крепёжными элементами.

После этого, готовую «тарелку» необходимо сориентировать в направлении спутника трансляции. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Азимут нахождения спутника вещания можно найти на сайте провайдера, где имеется калькулятор углов наклона.

Чтобы настроить антенну на приём сигнала, выполняются такие действия:

    Телевизор и тюнер подсоединяются к конвертору через коаксиальный кабель. Оборудование подключается к сети, в меню ресивера последовательно выбираются пункты меню: Установка -> Ручной поиск .

    Затем регулируется сама антенна, покачиваниями относительно оси установки. Это необходимо, чтобы оборудование «поймало» спутник.

    Когда появляется сигнал, нужно добиться оптимального качества: неплохими показателями является уровень приёма выше 60 % .

После этого зеркало аккуратно затягивают, стараясь не сбить азимут.

При предварительной настройке нельзя находиться перед антенной: любые предметы, оказавшиеся в зоне приёма, отрицательно сказываются на качестве изображения.

Настройка тюнера

Следующим важным этапом установки спутниковой антенны является настройка тюнера. Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остаётся только поймать нужные телеканалы.

Если возникла необходимость тонкой настройки или изменения заданных производителем параметров, переходим в раздел «Меню» , выбираем подпункт «Установка» . Здесь будет несколько разделов, поэтому рассмотрим детально, за что отвечает каждый пункт.

Спутник. В первой строке указывается название трансляционного спутника и его местоположение на геополярной орбите. Наименование транслятора не оказывает влияния на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выбираем любой транслятор и настраиваемся на его частоту.

Тип LNB . Здесь определяется тип установленного конвертера. Устройства бывают двух видов: C и Ku , в зависимости от диапазона приёма. В первом случае, в меню выставляется значение «Стандарт» , во втором – «Универсальный» .

Номер ТП . Этот раздел отображает список транспондеров. При помощи кнопок на пульте управления, можно просканировать частоту и сохранить все транслируемые каналы. Информацию о нужных параметрах можно найти в таблице частот провайдера.

DISEQC . Это переключатель между конвертерами, настроенными на спутник трансляции. Если антенна работает с одним транслятором, в меню нужно поставить значение DISABLE (отключено). Когда антенна настроена на несколько спутников, в строке указывается порт подключения к нужному конвертору.

Позиционер . Эта функция отвечает за автоматическую настройку антенны на азимут другого спутника. Для этого «тарелка» приводится в действие встроенным электродвигателем. Если на пульте нет соответствующей клавиши, значит оборудование не поддерживает данную функцию, поэтому в меню задаётся значение «отключено».

Поляризация . Этот пункт можно оставить в режиме автоматического поиска. Если выбрать параметры вертикальной или горизонтальной настройки, будут транслироваться только телеканалы, расположенные в заданной плоскости.

Питание LNB . Пункт обязательно находится во включённом положении, чтобы подавалось питание на конверторы.

Интерфейс оборудования различных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самый простой этап настройки оборудования. После подключения антенны и отладки ресивера, проводится тестирование доступных телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Пользуясь пультом дистанционного управления нужно подключить каналы в удобной очерёдности.

Распространённые ошибки при подключении

Если после монтажа оборудования изображение оставляет желать лучшего, значит, были допущены ошибки при настройке, что привело к ухудшению качества приёма сигнала. В большинстве случаев, пользователи допускают такие просчёты:

    недостаточный диаметр зеркала антенны – приводит к потере сигнала при плохих погодных условиях;

    ошибки при выборе поляризации конвертора – не дают оборудованию настраиваться на нужный спутник;

    отсутствие защитного кожуха – при низких температурах облучатель будет покрываться наледью;

    подключение через неподходящий кабель – жила обязательно должна быть медной: стальная сердцевина заметно ухудшает качество приёма;

    некачественный обжим кабеля в местах соединения.

Кроме этого, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не стоит выполнять самостоятельный монтаж оборудования. В лучшем случае, специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости повреждений, в худшем – ремонт полностью выполняется за счёт пользователя.

ТОП-5 надёжных провайдеров спутникового телевидения на территории России

Помимо покупки и установки оборудования, остаётся ещё одна важная деталь – выбор оператора спутникового ТВ . На сегодняшний день, на территории страны достаточно много компаний оказывает такие услуги.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных в России провайдеров.

    НТВ плюс . Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день зрителям предоставляется доступ к 200 каналам , 30 из которых транслируются в формате HD . Расположение спутника: 36 о восточной долготы .

    Радуга ТВ . Пакет российских и международных телеканалов, рассчитанных на широкую зрительскую аудиторию. В сетке вещания имеются спортивные, детские, музыкальные и фильмовые каналы. Точка расположения спутника: 75 о восточной долготы .

    ТВ МТС . Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов , из них 30 в формате высокого разрешения . Ресивер обладает интуитивно понятным интерфейсом и переводит телевизионное вещание на принципиально новый уровень.

    В частности, зрители могут просматривать трансляции в прямом эфире и ставить изображение на паузу, перематывать, просматривать видео по запросу.

    Телекарта . На сегодняшний день, это наиболее доступный оператор спутникового телевидения, действующий во всех регионах страны. Существует два типа оборудования для подключения: SD и HD , которые подразумевают разные тарифные планы, отличающиеся сеткой вещания и качеством трансляции.

    Триколор ТВ . В настоящее время это крупнейший провайдер российского региона. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. В сетку вещания входит 38 телеканалов , доступно подключение платного пакета.

Кроме этого, можно обратить внимание на операторов «Платформа DV» , «Континент» , «Платформа HD» . Провайдеры предлагает широкий выбор тематических и образовательных каналов в высоком качестве изображения.

В заключение предлагаем к просмотру толковое видео, которое поможет справиться с задачей самостоятельно:

Если вы решили установить себе комплект спутникового оборудования, то мы вам расскажем, как установить спутниковую антенну и как настроить спутниковый ресивер. Данная статья будет состоять из следующих блоков:

Всё больше пользователей отказываются от кабельного телевидения и отдают предпочтение спутниковому. Это вполне логично, так как не всегда абонентов кабельного ТВ устраивает перечень кабельных каналов. Кроме того, сейчас широким спросом пользуются широкоформатные телевизоры Full HD и по замыслу, на таких телевизорах, необходимо смотреть HD-телевидение высокой чётности, а не аналоговое кабельное, качество картинки которого, мягко говоря, не соответствует. Да, вопрос можно решить с помощью подключения цифрового кабельного телевидения, но опять-таки, перечень каналов будет существенно урезан, по сравнению с тем, что можно смотреть через спутниковую антенну, а в добавок ещё и стоимость кабельного ресивера почти равна стоимости спутникового. Если говорить относительно частного сектора и загородной местности, то спутниковое телевидение это единственный вариант просмотра широкого ассортимента каналов.

Выбор спутника

В первую очередь, перед тем как устанавливать спутниковую антенну, вы должны выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена антенна. Для новичков мы раскроем данный вопрос более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определённых телеканалов поступает на спутник, который находится в космосе, именно с этого спутника каждый абонент принимает сигнал на свою спутниковую антенну. Принятый на антенну сигнал направляется в тюнер (ресивер), где сигнал обрабатывается, а для некоторых каналов раскодируется, и затем поступает в «готовом» виде уже непосредственно в телевизор. Саму структуру комплекта спутникового оборудования, для приёма спутникового сигнала, мы рассмотрим чуть позже, сейчас же нас интересует выбор спутника.

На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут как отдельно размещаться на спутнике, так и входить в пакет каналов, который принадлежит спутниковому оператору. Большинство же спутниковых каналов кодируются, чтобы за их просмотр абоненты платили деньги. Для удобства просмотра большого количества каналов с одного спутника, и для единой оплаты за их просмотр, существуют спутниковые операторы. Вещание русскоязычных каналов осуществляется с разных спутников, которые находятся на разных позициях. Для приёма сигнала со спутника ваша антенна должна быть чётко направлена на выбранный спутник. Если же выбранные вами спутники находятся близко друг к другу, то скорее всего, вы сможете принимать сигнал с обоих спутников на одну антенну.

Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, то для этого советуем направить свою спутниковую антенну на спутник ЯМАЛ 201. Также, есть и другие спутники с открытыми для просмотра каналами, но они не так наполнены как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, число абонентов которого растёт интенсивными темпами, также необходимо упомянуть о таком спутниковом операторе который включает в себя самый большой перечень каналов – это НТВ-Плюс и, конечно же, оператор Радуга-ТВ. Ознакомится с перечнем каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: бесплатный или платный. Для выбора спутника с бесплатными каналами используйте сервис Frocus.net, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор учитывайте то, что некоторые операторы уже вещают в HD формате.

Ещё один нюанс при выборе спутника – возможность направить на него спутниковую антенну. Если же окна вашей квартиры выходят в другую от спутника сторону, либо же перед домом есть помехи в виде деревьев или домов, то тогда антенну необходимо устанавливать на крыше. Если же по каким-то причинам и на крыше установить антенну не получиться – то придётся выбирать другой доступный спутник.

Что необходимо для спутникового телевидения

После того, как вы определили с какого спутника будете принимать сигнал, и будут ли это открытые каналы или же это будет непосредственно оператор спутникового ТВ, вы можете приобретать оборудование для приёма спутникового сигнала.

В комплект спутникового оборудования входят

  1. Ресивер (тюнер) – устройство которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.

  2. Антенна (тарелка) – предназначена для приёма сигнала со спутника, именно от самой антенны спутниковый сигнал отражается и направляется в конвектор.

  3. Конвектор (голова) – необходим для приёма отражающегося от антенны сигнала со спутника, где сигнал конвертируется и передаётся в ресивер.

  4. Кронштейн – металлическая конструкция которая крепится к стене, и затем на которую крепится сама антенна.

  5. Кабель – телевизионный коаксиальный кабель, который соединяет конвектор с ресивером.

  6. DiSEq – если вы будете на одном ресивере принимать сигнал с нескольких спутников, то для соединения конвекторов в один кабель используется дисек.

  7. F-ки – коннекотры которые служат для соединения кабеля с другим спутниковым оборудованием.

  8. Соединительный кабель между ресивером и телевизором – тюльпаны, SCART или HDMI-кабель.

Теперь расскажем несколько нюансов о выборе оборудования.

Ресивер

Подробно о том, как выбрать спутниковый ресивер мы рассказывали в отдельной статье, поэтому, если он у вас ещё не приобретён, то советуем прочитать данную статью.

Антенна

Что касается спутниковых антенн, то единственное, на что необходимо ориентироваться при покупке – это её диаметр. Для того, чтобы принимать сигнал с большинства спутников, достаточно антенны диаметром в 90 см. Если же приём сигнала на антенну планируется с нескольких спутников, то диаметр антенны зависит от градусного расстояния спутников друг от друга.

Конвектор

От спутника зависит поляризация конвектора: круговая или линейная. Например, для приёма сигнала со спутника Eutelsat 36 (Триколор-ТВ и НТВ-Плюс для жителей европейской части России) нужен конвектор с круговой поляризацией.

Если вы планируете просмотр спутникового телевидения на двух телевизорах (телевизоре и компьютере), то для подключения двух ресиверов приобретайте конвектор с двумя выходами.

Кронштейн

Кронштейн должен крепиться на три или четыре анкера. Длина ножки должна быть таковой, чтобы вы могли свободно повернуть антенну в нужном направлении и она не упиралась в стену.

Мультифид

Для крепления нескольких конвекторов на антенне используйте мультифид.

Установка спутниковой антенны своими руками

Первым делом вам необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно расскажет данное видео.

Перед установкой спутниковой антенны вы должны знать конкретно, куда должна быть направлена антенна, для этого вам поможет сервис Agsat.com.ua/satdirect. На карте выберете место в котором планируете устанавливать антенну установив там флажок, в боковой колонке выбреете предполагаемый спутник и вам покажут куда надо направлять спутниковую антенну. Перед монтажом антенны рекомендуем проверить приём сигнала не укрепляя её, а держа в руках. Если же качество сигнала со спутника достигает 70%, то переходим к монтажу антенны.

Когда место определено и проверено, с помощью перфоратора делаем отверстия для крепления кронштейна к стене на анкера. Размер анкеров выбирайте исходя из материала стены и веса конструкции. После того как вы укрепили кронштейн, производим крепление антенны, но не спешите затягивать гайки, так как сперва нам нужно направить антенну.

Как настроить спутниковую антенну самостоятельно

В то время, когда антенна уже находится на кронштейне, производим подвод телевизионного кабеля к ней.

Как подключить спутниковую антенну

Для подключения спутниковой антенны необходимо на конец кабеля накрутить F-ку. Для этого срезаем в 1,5 см от края изоляционный слой телевизионного кабеля, загибаем в противоположную сторону экранную оплётку, срезаем экран из фольги (0,9-0,8 см от края) который изолирует сердцевину кабеля и накручиваем на подготовленный конец кабеля F-ку. Если сердцевина кабеля выступает за уровень F-ки больше чем на 0,2 см, то излишки рекомендуется отсечь. Тоже самое делаем и со вторым концом кабеля. Затем, первый конец кабеля подключаем к конвектору, а второй конец подключите к ресиверу, в самом конце установки, как это указано в инструкции. Если же у вас несколько конвекторов, то сначала кабеля идущие от конвекторов подключаем к дисеку, а уже непосредственно от дисека один кабель пойдёт к ресиверу.

Итак, когда антенна зафиксирована на кронштейне и кабель подключён – производим настройку антенны на спутник. Направление антенны производим по компасу, подстройку – исходя из меню уровня сигнала в ресивере. Ещё один момент при настройке антенны – необходимый угол её наклона относительно горизонта, у каждого спутника он свой.

Когда вы добились качественного уровня приёма сигнала, крепко фиксируем гайки на антенне и крепежах, чтобы от ветра и вибраций они не раскрутились. Затем фиксируем кабель, дабы он негде не болтался. Сразу от конвектора рекомендуется сделать так называемую петлю из кабеля, чтобы влага стекала вниз, а не текла по кабелю.

Как настроить тюнер спутниковой антенны

Детальное описание настройки тюнера вы найдёте в инструкции к нему. Для начала выберете язык меню ресивера и проверьте версию его прошивки, сравнив её с последней официальной версией. Если же последняя прошивка имеет существенные изменения и положительные отзывы пользователей – ресивер лучше перепрошить.

После этого нужно выставить время, часовой пояс и т.п. в меню поиска каналов выберете спутник и введите необходимые его настройки (если используется дисек, то выставить номер входа к которому подключён конвектор направленный на данный спутник).

Затем выведите информацию об уровне сигнала – именно по этому информационному окну и производите настройку антенны. Когда антенна настроена и уровень сигнала высокий – производим сканирование спутника. Чтобы открыть доступ к каналам вставляем карту доступа оператора.

Спутниковая тарелка дома или на даче уже стала обыденным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки в телевизоре. Статья и видео дадут вам инструкции для самостоятельного монтажа.

Сборка комплекта

В выборе тарелки ключевым является ее диаметр. Для домашнего приема в южных регионах хватит зеркала антенны диаметром 0,6 м. В северных регионах для устойчивого сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало обеспечивает сигнал лучшего качества, но «поймать» спутник им труднее, чем маленьким. Спутниковая антенна лишь на первый взгляд выглядит сложной конструкцией. Собрать и установить ее можно своими руками. Комплект вашей тарелки должен состоять из следующих деталей:


Внимание! Положитесь на консультанта или продавца при выборе ресивера, конвертера и пр. Он подскажет модель, ориентируясь на ваши потребности и цену. Весь набор можно приобрести и в комплекте.

Установка антенны

Прежде всего определитесь с будущим местоположением антенны. При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно. Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.

В процессе сборки вам может понадобиться следующий инструмент:

  • ударная дрель или перфоратор с набором сверл;
  • ключи на 10 и 13;
  • «кусачки»;
  • отвертка;

Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.

Установка антенны

Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво. Анкером или болтом – не важно, главное – сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится. После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.

Настройка антенны

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.

Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.

После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код – 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный – это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала – вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.

Настроить антенну помогут специальные программы

Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.

Как установить и настроить спутниковую антенну: видео

Спутниковая антенна: фото




Информационные технологии в настоящее время поражают стремительными темпами развития, предоставляя все больше возможностей современному человеку. Несмотря на постепенное развитие интернет-телевидения, на первом месте по популярности и качеству трансляции остается спутниковое вещание, поскольку именно оно может дать четкую картинку цифрового изображения в любое время дня и ночи. Именно поэтому многие люди думают над тем, как настроить спутниковую тарелку и возможно ли осуществить это самостоятельно. Ответ здесь будет утвердительным, поскольку это вполне доступно каждому человеку, при условии внимательного изучения технологии по настройке спутниковой аппаратуры.

Итак, прежде всего, следует запомнить, что наиболее популярными спутниками, которые транслируют на сегодняшний день 73 русскоязычных канала являются Sirius, Amos и Hotbird. Главным преимуществом установки тарелки является ее цена, поскольку рано или поздно вы полностью окупите стоимость спутникового оборудования. Ведь большинство телевизионных каналов транслируются без кодировки и поэтому совершенно бесплатны.

Как настроить и что для этого понадобится? Чтобы осветить этот вопрос, начнем с комплекта стандартного набора спутниковой антенны:

  1. Зеркало (тарелка) — служит для приема сигнала от спутника, и может иметь размеры от 60 до 129 см в диаметре.
  2. Конвертер — представляет собой устройство для перекодировки сигнала на ту частоту, с которой работает следующее устройство — ресивер.
  3. DVC – Ресивер — осуществляет непосредственный прием расшифрованного сигнала от конвертора и передает его в ваше цифровое устройство (телевизор, плазма и так далее). Помимо этого в стандартный комплект поставки входит также DiSEq (дисек), устройство для соединения нескольких конверторов в единый блок, а также кабели и кронштейны. И, конечно же, следует не забыть о качественных крепежных устройствах, с помощью которых вам необходимо будет направить тарелку на спутник в юго-западном направлении.

Существует множество пособий, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, однако если проанализировать многие из них, то все работы можно свести к нескольким этапам:

1. Подготовка оборудования к установке. На этом этапе вы согласно инструкции собираете саму тарелку, прикрепляя к ней кронштейны и все остальные технические части. Здесь важно обратить внимание на то, что вы аккуратно должны присоединить «F» кабель к разъему, находящемуся в нижней части тарелки, на приемнике. Открыв крышку, мы найдем там экран, в котором будет несколько разъемов, в один из которых устанавливаем кабель. После этого конверторы соединяются с дисеком, который, в свою очередь, крепится через специальный коннектор к ресиверу.

  1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь приступаем к самой ответственной части всей операции — настройки спутниковой антенны. Итак, настраиваем частоту приема на спутник Sirius, для чего в ресивере выставляем скорость 27500, частоту 11766 с поляризацией «Н». Ресивер имеет две полосы приема сигнала — красную и желтую Первая показывает подключение тарелки и уровень сигнал. Желтая же полоска определяет качество подаваемого сигнала. Обычно сразу же после подключения последняя красная полоска показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается настроить качество сигнала, путем поворота тарелки для нахождения наиболее приемлемого положения для сигнала. Вам следует поворачивать тарелку с регулировкой ресивера до тех пор, пока качество сигнала не увеличится до 65-70%, что будет гарантировать вам качественное изображение в любую погоду. Таким образом, как настроить спутниковую тарелку триколор, мы теперь знаем. Для дополнительного усиления сигнала следует произвести настройку боковых конвекторов с выставлением соответствующих частот (Amos — частота 10722, поляризация «Н»,Ю скорость 27500; для Hotbird частота 11034, поляризация «V», скорость 27500). После этого нажимаете на приемнике клавишу SCAN, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку не является для нас сложным, поскольку, зная особенности установки оборудования всей системы, правильную настройку можно произвести и самостоятельно.

Удачного просмотра!

Устанавливаем и настраиваем спутниковую антенну

В статье мы опишем, как без дополнительного оборудования правильно «пристрелить» спутниковую тарелку, оснащенную тремя конверторами, как подключить и настроить ресивер.

В нашем примере мы будем работать с тремя стандартными спутниками, которые в общей сложности транслируют двадцать четыре русскоязычных канала:

Вы же потом аналогичным способом можете устанавливать, подключать и настраивать антенну на любые другие выбранные спутники.

Преимущества спутникового телевидения

Наиболее важным его преимуществом является цена. В среднем стоимость комплекта оборудования составляет 160$. С учетом отсутствия абонентской платы за просмотр телеканалов спутниковое телевидения гораздо выгоднее кабельного. Еще одним немаловажным фактором является качество получаемой картинки и звука – оно не уступает качественному DVD.

На комплект оборудования с тремя головами (конверторами) можно настроить от 25 до 40 бесплатных русскоязычных телеканала. Однако технологии на месте не стоят, сегодня постоянно открываются новые спутниками с огромным количеством предлагаемых каналов. Узнавайте, интересуйтесь, выбирайте.

Принцип работы спутниковых антенн

Сигнал, который попадает на зеркальную поверхность антенны, отражается и направляется в конвертор, оттуда – на ресивер, а затем уже и на телевизор.

Все тарелки подразделяют на два основных вида:

офсетные,

прямофокусные.

Первые «смотрят» не ровно на выбранный спутник, а ниже его, поскольку сигнал направляется от тарелки к конвертору под углом. Офсетные устройства закрепляют почти вертикально. Благодаря этому на ее поверхности не скапливаются атмосферные осадки, способные значительно ухудшить качество приема сигнала.

Если же говорить о прямофокусных моделях тарелок, то здесь конвертор закрывает участок поверхности зеркала. По мере увеличения диагонали данный нюанс становится незаметным.

К сожалению, спутниковые тарелки довольно придирчивы к местности. Стоящее на пути сигнала дерево способно частично, если не полностью, «забить» прием. Так что внимательно проверьте, что именно будет располагаться на пути сигнала. В случае, когда такие препятствия имеются, их надо постараться убрать, либо же увеличить диагональ зеркала (т.е. самой тарелки).

Для определенных спутников выбирается соответствующее направление тарелки (это направление можно выяснить у продавца-консультанта либо в специализированной литературе).

В нашем случае антенну следует направить на юг. Таким образом, южная сторона должна являться свободной от высоких построек, иных плотных помех.

Комплект спутникового оборудования

Стандартная комплектация для спутникового телевидения представлена шестью предметами:

тарелкой (зеркалом),

конвертором,

ресивером,

F-коннектором.

Тарелка предназначается для приема (т.е. отражения) сигналов со спутника. Ее диагональ может составлять 60см и более (максимальный размер диагонали составляет 120см). На выбор габаритов тарелки влияет рельеф местности, где ей предстоит работать, а также наличие либо отсутствие препятствий, имеющихся на пути спутниковых сигналов.

Конвертор (голова) предназначается для конвертирования сигналов, отражающихся от тарелки. Также конвертор отправляет преобразованные сигналы на ресивер. Существуют конвекторы с разным числом выходов, для подсоединения одного и более ресиверов.

Дисек (DiSEq) предназначается для объединения нескольких конверторов.

Кабель. Разнообразие кабелей сегодня огромно. Тут выбор за вами: длина, цена и др. Еще имеется кронштейн, посредством которого тарелку крепят к поверхности стены. Выбор кронштейна определяется диагональю тарелки. Еще потребуются анкера, которыми будет крепиться кронштейн.

Ресивер-DVB – это наиболее дорогостоящий прибор всего комплекта. Чтобы принимать бесплатные каналы, достаточно самых обыкновенных ресиверов типа Globo. Если же вы планируете просматривать платные каналы, тогда потребуется ресивер с картоприемником.

F-коннектор предназначается для соединения кабеля с остальными приборами комплекта. Данных приспособлений понадобится восемь штук. Про запас лучше взять десять. Также рекомендуем приобрести термоусадку, которая будет изолировать соединения F-коннектора с кабелем.

Подготовка оборудования к монтажу

Поскольку к тарелкам прилагается подробная инструкция по их сборке, вдаваться в подробности мы не будем. Да там и без инструкции все довольно понятно и наглядно. Допустим, антенну мы уже собрали. Теперь прикрутим к поверхности стены кронштейн, закрепим на нем тарелку. Все готово к настройке.

Подготовка кабеля

На время оставим антенну и займемся подготовкой кабеля:

Для этого запаситесь ножом и плоскогубцами.

Зачистив верхний слой изоляции кабеля, вы увидите экран из некоторого числа мелких проводков – этот экран надо отогнуть на кабель.

Под первым экраном находится второй экран, выполненный из фольги – его следует обрезать.

Затем оголяем нижний слой защиты, под ним обнаружится сердцевина кабеля.

Эту сердцевину необходимо зачистить от верхней эмали и одеть на нее F-коннектор.От края F-ки сердцевина должна выступать на 2мм-3мм.

Весь лишний, торчащий экран обрезаем. Так, кабель готов.

Подключение

Теперь приступаем к подключению:

Вначале соединяем конвекторы с дисеком. Поскольку конвектором у нас три, то и кабеля потребуется тоже три.

Желательно спрятать дисек от прямого попадания осадков, влаги. Также, чтобы не получился эффект «парилки», не стоит обматывать соединения изолентой. Здесь больше подойдет термоусадка – она за счет сжимания гораздо лучше будет прилегать к F-ке и к кабелю.

Следующим шагом будет подключение дисека с ресивером. Это совсем несложно – просто надо прикрутить к ресиверу F-ку, что надета на кабель.

Настройка (пристрел) спутниковой антенны

Итак, наша тарелка направлена на юг, подключены все провода. Можно начинать самый сложный этап – настройку (пристрел) антенны. Настройку начинают с центральной головы. В нашем случае ее следует настроить на Sirius.

Выставляем у ресивера скорость 27500, частоту 11766 и поляризацию «Н». У него имеется две полосы, из которых одна указывает на подключение тарелки, а также сигнал спутника (как правило, эта полоса красная), а вторая указывает уровень данного сигнала (обычно это желтая полоса). Когда антенна подсоединена верно, вы увидите сигнал примерно на уровне 40%. Теперь надо только настроить качество сигнала – сейчас оно у нас на нуле. Перейдем к тарелке.

Начинаем:

Поворачиваем антенну вверх и налево до упора, отыскивая наивысший уровень сигнала, потом медленно разворачиваем до упора направо.

Если сигнал еще не найден, опускаем устройство по крепежу на 2мм-3мм (крепеж тарелки оснащен отметинами с цифрами, что позволяет более удобно «пристреливать» аппарат) и поворачиваем до упора налево.

Потом опускаем тарелку еще ниже, поворачиваем до упора. Так делаем, пока не появится четкий сигнал. О нахождении сигнала возвестит появление желтой полосы.

Если в спутник вам удалось попасть лишь приблизительно, то полоска качество сигнала будет на уровне 21%. В этой позиции можно закреплять тарелку.

После этого чуть опускаем и аккуратно поворачиваем влево, наблюдаем за изменениями качества сигнала. Если оно уменьшилось, тогда возвращаем тарелку в исходное положение.

Потом понемногу поворачиваем ее вправо, смотрим на уровень сигнала. Аналогично поднимаем и опускаем антенну.

У вас получилось поймать сигнал на 40% – отлично! Однако этого все же недостаточно, поскольку с данным количеством процентов малейший дождь либо ветер сможет оборвать ваш просмотр телеканалов.

Дабы увеличить качество сигнала надо повернуть конвертер вначале по, а потом – против хода часовой стрелки.

Понаблюдайте, в каком положении качество сигнала повышается.

Если крепление позволяет, рекомендуем приблизить конвертор к поверхности зеркала, а потом отдалить. Это также сказывается на качестве сигнала. Однако, как правило, длина кронштейна от центрального конвертора подогнана по длине. Хорошим качеством сигнала является показатель в 65%-70%.

Настройка боковых конверторов

Благодаря тому, что основная тарелка уже пристрелена, а спутники располагаются рядом один с другим, боковые конверторы настроить гораздо легче.

Здесь принцип настройки тот же – выставляется ресивер:

на Amos (тут скорость 27500, частота 11766 и поляризация «Н»),

на Hotbird (тут поляризация «V», скорость 27500 и частота 11034).

Приступаем к выгибанию бокового кронштейна, к которому крепится конвертор. Не надо бояться его гнуть, поскольку с их некоторыми неудачными моделями и в некоторых ситуациях по-иному не получится. Начав с левого верхнего угла, мы медленно двигаем конвертор направо, потом опускаем чуть ниже (на 2мм-3мм), поворачиваем налево. Делаем так пока не появится сигнал. Чтобы улучшить качество сигнала желательно также выполнить повороты по и против хода часовой стрелки.

Важно! Сигнал может отсутствовать из-за неверно подключенного либо настроенного дисека. В ходе настройки конверторов обратите внимание на контакт дисека, к которому вы осуществили подсоединение: A, B, C либо D – именно такой дисек потребуется выставить и на ресивере.

Заключительный этап

Итак, зная примерное расположение спутника, а также его частоту, можно без посторонней помощи настраивать любую спутниковую антенну. Самостоятельно установив комплект спутникового телевидения, вы тем самым сократите ваши расходы на 50%-70% от суммарной стоимости оборудования.

После того, как тарелка настроена и провода собраны, подмотаны, можно начинать сканировать каналы. Для этого в ресивере надо выбрать функцию SCAN. Будет создан список всех возможных для просмотра каналов. Теперь приступайте к поиску хороших телепередач.

Нет сигнала Триколор, что делать, если пропал сигнал на спутниковой тарелке?

Вы включили телевизор и вместо любимых передач увидели надпись «НЕТ СИГНАЛА». Почему это произошло и что делать? Перечислим все причины, почему «Триколор ТВ» (или НТВ Плюс) не показывает и почему пропал сигнал со спутника.

Почему «Триколор ТВ» пишет «Нет сигнала» ?

Причины, по которым на вашем телевизоре появляется надпись «НЕТ СИГНАЛА», можно условно поделить на две группы:

1. Внешние, т.е. не зависящие от Вашего приёмного оборудования
2. Внутренние, когда причину нужно искать у Вас

Теперь обо всём по порядку. Вы включили телевизор и он «обрадовал» надписью нет сигнала. Пытаемся выяснить, в чем проблема, методом исключений исследуя все проблемы по порядку. В первую очередь убедитесь, что пультом от телевизора выбран именно тот вход, к которому подключен ресивер. Если всё верно идём дальше.

Внешние причины

ПРИЧИНА №1

Профилактические работы на спутнике.

Убедитесь, что у Триколор, НТВ Плюс или другого оператора сегодня не проводятся плановые профилактические работы на оборудовании, через которое передается спутниковый сигнал.
Когда ведутся профилактические работы, сигнал отсутствует на всех каналах.

Как проверить

Посмотреть раздел новости на официальном сайте компании-оператора о проведении профилактических работ. Проверить сейчас


Как устранить

Дождаться окончания работ.


ПРИЧИНА №2

Погодные условия.

При сильном снегопаде или прохождении грозового фронта сигнал не может пробиться со спутника на Вашу тарелку.
При этом сигнал будет или совсем слабый, или вовсе будет отсутствовать.

Как проверить

Посмотреть на погоду на улице, убедиться в отсутствии ливня, сильного снегопада, а также туч с той стороны, куда повёрнута тарелка.


Как устранить

Дождаться улучшения погоды.


ПРИЧИНА №3

Изменилась возможность приёма спутникового сигнала.

Существует ещё одна причина отсутствия сигнала. Если Вы долго не пользовались приёмным оборудованием, то за это время на пути прохождения сигнала от спутника до тарелки могли возникнуть препятствия, например, выросли деревья или построили высокий дом.

Как проверить

Посмотреть в 13 часов на солнце. Воображаемая прямая линия от тарелки в направлении солнца не должна иметь никаких препятствий. Мешать сигналу могут даже ветви дерева. Проверить возможность приёма сигнала


Как устранить

Если препятствие появилось, тарелку, увы, придётся перевешивать в другое место или, если это возможно, устранить само препятствие.


Внутренние причины

Если внешние причины исключены, то дело, скорее всего в Вашем приёмном оборудовании. Проверяем по пунктам.

ПРИЧИНА №4

Сбилась тарелка.

Спутниковая тарелка со временем может немного изменить своё положение или деформироваться под воздействием внешних факторов или даже сама по себе.

Как проверить

Визуально осмотреть тарелку, оценить её внешний вид, выяснить, достаточно ли жестко она закреплена.


Как устранить

Если антенна «гуляет», попробовать подвигать её в разных направлениях одновременно следя за сигналом. Если сигнал появился-затянуть крепежные гайки.
Лучше всего настройку антенны доверить профессионалам и вызвать настройщика.
Явно деформированную или сильно ржавую тарелку придеться заменить.


ПРИЧИНА №5

Наличие на тарелке посторонних предметов, а также снега и льда.

Налипание снега, льда и мусора так же может нарушить приём сигнала.

Как проверить

Визуально осмотреть тарелку на предмет механических повреждений, нет ли на ней наледи и снега, других посторонних предметов.


Как устранить

Аккуратно очистить тарелку от снега и льда, убрать всё лишнее. При этом надо постараться не сдвинуть её саму, чтобы не “потерять” спутник.


ПРИЧИНА №6

Поломка конвертера на тарелке.

Спутниковый конвертер расположен на тарелке и, поэтому, подвержен внешним воздействиям. Именно поломка конвертера очень часто является причиной потери сигнала.

Как проверить

Осмотреть конвертер на предмет трещин и других повреждений. Поставить вместо вашего конвертера другой, заведомо рабочий конвертер.


Как устранить

В случае поломки заменить конвертер на новый.


ПРИЧИНА №7

Повреждение кабеля или кабельных соединений.

В процессе эксплуатации кабель подвергается длительному воздействию различных факторов, способных вывести его из строя (температурные перепады, сырость, механические воздействия и т.д)

Как проверить

Визуально осмотреть кабель на наличие разрывов и повреждений, проверить, плотно ли закручены F-разъёмы.


Как устранить

Закрутить F-разъёмы, в случае повреждения заменить кабель


ПРИЧИНА №8

Сломался ресивер.

Ресивер-самая дорогая часть комплекта. Однако, его поломка редко становится причиной отсутствия сигнала

Как проверить

Если есть возможность, то подключить Ваш ресивер к другой, заведомо рабочей антенне. Если сигнал будет, значит, дело не в ресивере.


Как устранить

Если ресивер окажется нерабочий, придётся сдавать в ремонт или менять на новый.


ПРИЧИНА №9

Надпись “Нет сигнала” выдает сам телевизор.

Бывает так, что надпись “нет сигнала” не имеет никакого отношения к работе спутниковой тарелки и надпись выдает непосредственно телевизор.

Как проверить

Нажать на пульте от Триколор (или НТВ+) кнопку “ОК”. Если на экране телевизора не появится список каналов, значит сбились настройки телевизора.


Как устранить

Надо при помощи телевизионного пульта в меню телевизора выбрать именно тот вход, к которому подключен Ваш спутниковый ресивер.


Слабый, неустойчивый сигнал «Триколор ТВ»

Бывает так, что сигнал вроде бы есть, но он слишком слабый для качественного просмотра телеканалов. Причина может быть в разболтавшемся кабеле, нарушенных в кабельных соединениях, качающейся тарелке.

Если сигнал постоянно пропадает, а потом снова появляется, то причиной могут быть разросшиеся ветви деревьев. Так же могут себя вести и устаревшие модели ресиверов. Здесь причина кроется уже не в уровне и качестве самого сигнала с тарелки, а в оборудовании. В таком случае настройка тарелки уже не решит проблему, придётся поменять ресивер по акции обмена оборудования или купить новый.

Если после всех произведённых Вами действий сигнал так и не появился, Вам необходимо обратиться к специалисту по спутниковому телевидению.
Установить точную причину отсутствия сигнала может только профессионал, т.к. продиагностировать работоспособность основных элементов системы самостоятельно можно только при наличии специального оборудования или путём замены на заведомо исправные.
Наши мастера быстро найдут неисправность, заменят нерабочие элементы и полностью восстановят работоспособность всей системы.

8 (495) 177 – 13 – 26
8 (495) 778 – 62 – 84
8 (966) 045 – 62 – 80

> Кодированный Канал
> Коды ошибок «Триколор ТВ»
> Актуальные версии ПО

Конвертер спутника в оптоволокно 4 фунта, спутниковая антенна по оптоволокну

4 канала L-диапазона через оптоволоконный передатчик / приемник для спутникового телевидения До 32 оконечных точек

4 полярности LNB / спутникового телевидения по 1 прядям одномодового волокна до 40 км для удаленных антенн

Самый удобный способ передачи любого современного спутникового сигнала по одномодовому оптоволокну с использованием внутреннего мультиплексора для передачи до 4 сигналов РЧ спутниковых каналов

Особенно подходит для систем распределения спутникового телевидения в MDU (многоквартирном доме) до 32 оконечных точек (квартир / комнат)

Совместим с любым мультисвитчем для обслуживания сотен клиентов.

Работает как индивидуальный коаксиальный удлинитель от LNB по оптоволокну

Наиболее распространенное применение системы LB41 – увеличение максимального расстояния между телевизионной системой и ее спутниковой антенной. Без использования системы Thor спутниковая антенна должна быть установлена ​​в пределах 100 метров от мультикоммутатора или приемного оборудования. Это не проблема для большинства бытовых или домашних потребителей; но представляет собой серьезное препятствие для больших высотных зданий или корпоративных объектов.Система LB41 увеличивает гибкость систем спутникового телевидения, преодолевая ограничение расстояния между антенной и остальной частью телевизионной системы.

Еще одно популярное использование системы LB41 – распределение выходного сигнала от общей спутниковой антенны на несколько мест приема. Для стандартной системы LB41 (с использованием оптики CWDM) можно использовать один передатчик и высокоэффективный ответвитель для доставки спутникового контента до 32 оптических приемников. Стандартные системы CWDM обычно не имеют достаточной мощности для обеспечения возможности подключения к Интернету или сети из-за потери.Для клиентов, которым требуется масштабируемая система, Thor также предлагает эти системы в оптике DWDM. Версии DWDM этих передатчиков совместимы с оптическими усилителями EDFA. Это позволяет расширить до 5000+ оптических приемников и включить сетевые службы Интернета или IP. Thor называет системы типа DWDM LTTH (L-Band to the Home).

Системы 4-канального L-диапазона Thor Fiber

в одномодовом оптоволокне были разработаны как самый надежный источник для передачи спутникового телевидения по современным системам спутникового телевидения, таким как DirecTV, Dish Network и Free Off Air.Устройство LB-41 будет принимать все 4 коаксиальных канала от 4 LNB, имеющихся во многих массивах спутниковых тарелок, и передавать их дискретно по одному волокну, поэтому вам не нужно беспокоиться о расстоянии до головного конца. Сила этих устройств достигается за счет мощных лазеров, которые передают каждый сигнал LNB с помощью света разного цвета, который объединяется во внутреннем мультиплексоре. Эта надежность создает полностью прозрачную передачу от антенны к приемникам без ущерба для качества изображения.LB41 может легко распределять этот оптический сигнал на множество конечных точек с помощью разветвителя или ответвителя, с помощью одного передатчика можно подавать до 32 конечных точек. Также спросите одного из представителей Thor о системе DWDM, которую можно использовать с усилителями EDFA и множеством разветвителей для отправки канала Single Dish в 5000 домов (конечных точек).

Эти блоки, как Tx, так и Rx, поставляются в стандартном 19-дюймовом шасси для монтажа в стойку, что поможет избавить вашу зону или головную часть от беспорядка и лишней проводки. Что делает эти устройства такими динамичными, так это их простота в использовании, подключи и работай, а также очень продвинутые наборы микросхем с автоматическими функциями, которые помогут свести к минимуму устранение неисправностей.Этот многоканальный набор L-Band – самый простой способ установить соединение точка-точка для спутниковой антенны на любом расстоянии до 40 км по одной нити одномодового волокна с использованием разъемов SC / APC. Если вы ищете способ спрятать эту спутниковую антенну в отдельном месте на своей территории, но беспокоитесь о потере сигнала на STB от вашего поставщика антенны, Thor предлагает самый простой и самый удобный дизайн, который есть у наших интеграторов и экспертов по установке. когда-либо использовался. Стандартная реализация CWDM включает автоматические внутренние тюнеры, которые подстраиваются под вашу тарелку и передают изображение самого чистого качества HD.

Номера деталей:

PN: F-LB41-TX-CWDM-XX 4 Оптоволоконный передатчик LNB

F-LB41-RX-CWDM-XX 4 Оптоволоконный приемник LNB

xx расстояние в км

16 октября 2021 г., 17:24


[Примечание] Неопределенный индекс: id
Ошибка, похоже, в одном из этих мест…
Файл # Функция
/home1/jdcoinc3/public_html/admin_inc/seo.php 28 ErrorHandler
/home1/jdcoinc3/public_html/admin_inc/seo.php 28 ErrorHandler
/home1/jdcoinc3/public_html/index.php 13 require_once

16 октября 2021 г., 17:24


[Предупреждение] Невозможно изменить информацию заголовка – заголовки уже отправлены (вывод начался в / home1 / jdcoinc3 / public_html / xedlib / h_utility.php: 137)
Ошибка, похоже, в одном из этих мест …
Файл # Функция
/home1/jdcoinc3/public_html/admin_inc/seo.php 52 ErrorHandler
Обработчик ошибок
/home1/jdcoinc3/public_html/admin_inc/seo.php 52 жатка
/home1/jdcoinc3/public_html/index.php 13 require_once

16 октября 2021 г., 17:24


[Ошибка пользователя] Ошибка MySQL [1064]: у вас есть ошибка в синтаксисе SQL; проверьте руководство, которое соответствует вашей версии сервера MySQL, чтобы найти правильный синтаксис для использования рядом с ‘ORDER BY timestamp DESC LIMIT 1’ в строке 1

Запрос: SELECT * FROM page_revisions WHERE page_id = ORDER BY timestamp DESC LIMIT 1

Ошибка кажется в одном из этих мест…

База данных
Файл # Функция
/home1/jdcoinc3/public_html/xedlib/h_utility.php 68 ErrorHandler
Обработчик ошибок
/home1/jdcoinc3/public_html/xedlib/h_utility.php 68 trigger_error
/home1/jdcoinc3/public_html/xedlib/h_data.php 97 Ошибка
/ home1 / jdcoinc3 / public_html / xedlib / h_data.php 181 База данных-> CheckMyError
/home1/jdcoinc3/public_html/xedlib/h_data.php 1007 -> Запрос
/home1/jdcoinc3/public_html/admin_inc/seo.php 54 DataSet-> GetCustom
/home1/jdcoinc3/public_html/index.php 13 require_once

16 октября 2021 г., 17:24


[Предупреждение] mysqli_fetch_assoc () ожидает, что параметр 1 будет mysqli_result, задано bool.
Ошибка, по-видимому, находится в одном из этих мест…
Файл # Функция
/home1/jdcoinc3/public_html/xedlib/h_data.php 1020 ErrorHandler
Обработчик ошибок
/home1/jdcoinc3/public_html/xedlib/h_data.php 1020 mysqli_fetch_assoc
/home1/jdcoinc3/public_html/admin_inc/seo.php 54 DataSet-> GetCustom
/ home1 / jdcoinc3 / public_html / index.php 13 require_once

16 октября 2021 г., 17:24


[Уведомление] Неопределенный индекс: id
Ошибка, похоже, в одном из этих мест …
Файл # Функция
/home1/jdcoinc3/public_html/admin_inc/editor.php 213 ErrorHandler
/home1/jdcoinc3/public_html/admin_inc/editor.php 213 ErrorHandler
/ home1 / jdcoinc3 / public_html / index.php 145 require_once

16 октября 2021 г., 17:24


[Ошибка пользователя] Ошибка MySQL [1064]: у вас есть ошибка в синтаксисе SQL; проверьте руководство, которое соответствует вашей версии сервера MySQL, чтобы найти правильный синтаксис для использования рядом с ‘ORDER BY timestamp DESC LIMIT 1’ в строке 1

Запрос: SELECT * FROM page_revisions WHERE page_id = ORDER BY timestamp DESC LIMIT 1

Ошибка кажется в одном из этих мест …

База данных
Файл # Функция
/ home1 / jdcoinc3 / public_html / xedlib / h_utility.php 68 ErrorHandler
Обработчик ошибок
/home1/jdcoinc3/public_html/xedlib/h_utility.php 68 trigger_error
/home1/jdcoinc3/public_html/xedlib/h_data.php 97 Ошибка
/home1/jdcoinc3/public_html/xedlib/h_data.php 181 База данных-> CheckMyError
/ home1 / jdcoinc3 / public_html / xedlib / h_data.php 1007 -> Запрос
/home1/jdcoinc3/public_html/admin_inc/editor.php 244 DataSet-> GetCustom
/home1/jdcoinc3/public_html/index.php 145 require_once

16 октября 2021 г., 17:24


[Предупреждение] mysqli_fetch_assoc () ожидает, что параметр 1 будет mysqli_result, задано bool.
Ошибка, по-видимому, находится в одном из этих мест…
Файл # Функция
/home1/jdcoinc3/public_html/xedlib/h_data.php 1020 ErrorHandler
Обработчик ошибок
/home1/jdcoinc3/public_html/xedlib/h_data.php 1020 mysqli_fetch_assoc
/home1/jdcoinc3/public_html/admin_inc/editor.php 244 DataSet-> GetCustom
/ home1 / jdcoinc3 / public_html / index.php 145 require_once

Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN


Статьи о беспроводной радиосвязи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. СПРАВОЧНЫЕ СТАТЬИ УКАЗАТЕЛЬ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G – В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH


Поставщики, производители радиочастотных беспроводных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здравоохранении *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Различные типы датчиков


Поделиться страницей

Перевести страницу

Сборка спутниковой антенны.Как самому настроить спутниковые каналы

Каждый предпочтет смотреть помимо каналов центрального телевидения еще 20-30 тематических телеканалов в высоком разрешении. Что для этого нужно? Выберите одного из российских операторов спутникового вещания, приобретите комплект оборудования и настройте его.

В большинстве случаев настройка и установка оборудования входит в пакет покупки, поэтому после приобретения «тарелки» приходят установщики, которые выполнят необходимые работы.Однако с этой задачей вполне можно справиться, и мы расскажем, как это сделать.

Комплект антенного оборудования и оборудования

Учитывая, что инструкция рассчитана на новичка, начнем с Азова. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения, разделены на две группы:

    Смещение.

    Прямой.

Отличие моделей в принципе работы.

В прямофокусных антеннах преобразователь сигналов расположен точно по центру на небольшом расстоянии от зеркала.В смещении – сигнал отражается под углом, соответственно преобразователь смещен относительно оси.

Способ их установки зависит от типа антенны. Установлен прямо под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно сослаться на школьный курс физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутник «Тарелка» состоит из следующих элементов:

    Кронштейн крепления.

    Отражатель зеркал.

    Эмиссия со съемным кожухом, защищающим от атмосферных осадков.

    Деполяризатор – преобразует круговую поляризацию в линейную частоту.

    Преобразователь с усилителем сигнала.

Дополнительно в базовую комплектацию входят:

    тюнер, отвечающий за передачу каналов;

    диск – переключение между конвертерами приема сигнала со спутника;

    Коаксиальный кабель

    с соединительными разъемами.

В комплект также входят соединительные заглушки, анкерные болты и дюбели.

Установить антенну

Сразу отметим, что монтаж должен производиться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. При несоблюдении обязательных правил о качественном изображении можно забыть. Правильная установка антенны состоит из таких шагов:

Выбор направления . Зеркало «Тарелки» всегда смотрит на юг, при этом посторонние предметы не должны попадать в цель.Если антенна установлена ​​в частном доме, имеет смысл закрепить ее на высоте 7-10 м. С Земли: это снизит уровень запыленности воздуха и поможет заметно улучшить качество изображения.

Установка крепежа . Сначала устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «Тарелка» .Собрана антенна, к которой прикручены преобразователи. Эти элементы всегда устанавливают соединения вниз, чтобы избежать окисления контактов. Все составы отлично изолированы, для большей надежности покрыт слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется застежками.

После этого уже готовую «тарелку» нужно ориентировать в сторону транслируемого спутника. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Определение азимута спутника вещания можно найти на сайте провайдера, где есть калькулятор угла наклона.

Для настройки антенны на прием сигнала выполняются следующие действия:

    Телевизор и тюнер подключаются к конвектору коаксиальным кабелем. Оборудование подключается к сети, в меню приемника последовательно выбираются пункты: Установка -> Ручной поиск .

    Затем настраивается сама антенна, деление относительно оси установки.Это необходимо, чтобы аппаратура «ловила» спутник.

    При появлении сигнала нужно добиться оптимального качества: уровень приема неплохой. более 60% .

После этого зеркало аккуратно подтягивают, стараясь не сбить азимут.

Для предварительной настройки Находиться перед антенной невозможно: любые предметы, обнаруженные в зоне приема, отрицательно влияют на качество изображения.

Тюнинг тюнинг

Следующим важным этапом установки спутниковой антенны является настройка тюнера.Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остается только поймать нужные телеканалы.

При необходимости тонкой настройки или изменения параметров, указанных производителем, перейдите в раздел «Меню» , выберите подпункт «Установка» . Здесь будет несколько разделов, поэтому рассмотрим подробно, за каждый пункт отвечает каждый пункт.

Спутник. В первой строке указывается название транслируемого спутника и его местоположение на геополярной орбите.Имя переводчика не влияет на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выберите любой переводчик и настройте его частоту.

Тип LNB. . Это определяет тип установленного преобразователя. Устройства бывают двух типов: C. и Ku. , в зависимости от дальности приема. В первом случае для Меню установлено значение «Стандартное» , во втором – «Универсальное» .

ТП № . В этом разделе отображается список транспондеров. Используя кнопки на панели управления, вы можете сканировать частоту и сохранять все переведенные каналы. Информацию о необходимых параметрах можно найти в таблице частот провайдера.

Diseqc. . Это переключатель между преобразователями, настроенными на спутник вещания. Если антенна работает с одним транслятором, нужно в меню поставить значение Disable (Отключено). Когда антенна настроена на несколько спутников, порт подключения указывается в строке с нужным преобразователем.

Позиционер . Эта функция отвечает за автоматическую настройку антенн на азимут другого спутника. Для этого «тарелка» активируется встроенным электродвигателем. Если на пульте дистанционного управления нет соответствующей кнопки, значит оборудование не поддерживает эту функцию, поэтому в меню устанавливается значение «Отключено».

Поляризация . Этот элемент можно оставить в режиме автоматического поиска. Если вы выберете параметры вертикальной или горизонтальной настройки, то будут транслироваться только телеканалы, расположенные в указанной плоскости.

Питание LNB. . Точка обязательно находится во включенной позиции, чтобы питаться конвертерами.

Интерфейс оборудования разных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самое простое оборудование для настройки ступеней. После подключения антенны и отладки приемника проводится проверка имеющихся телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Использование пульта дистанционного управления Вам необходимо соединить каналы с удобными коэффициентами.

Общие ошибки при подключении

Если после установки оборудования изображение оставляет желать лучшего, значит, при настройке были допущены ошибки, которые привели к ухудшению качества приема сигнала. В большинстве случаев пользователи допускают такие просчеты:

    недостаточный диаметр зеркала антенны – приводит к потере сигнала в плохих погодных условиях;

    ошибок при выборе поляризации преобразователя – не позволяют настроить оборудование на нужный спутник;

    отсутствие защитного кожуха – при низких температурах облучатель будет покрыт осадком;

    подключение через неподходящий кабель – обязательно должна быть медь: стальная жила значительно ухудшает качество приема;

    Обжим кабеля с тиснением

    в местах подключения.

Кроме того, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не следует выполнять самостоятельную установку оборудования. В лучшем случае специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости ущерба, в худшем – ремонт производится полностью за счет пользователя.

Топ-5 надежных провайдеров спутникового телевидения в России

Помимо покупки и установки оборудования остается еще один важный момент – выбор оператора спутникового ТВ .На сегодняшний день компаний в стране достаточно много, компаний достаточно.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных провайдеров в России.

    НТВ Плюс . Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день аудитории обеспечен доступ к 200 каналам , 30 из которых транслируются в формате HD. . Местоположение спутника: 36 на восточной долготе .

    Радужный телевизор. . Пакет российских и международных телеканалов, рассчитанный на широкую визуальную аудиторию. В сетке вещания – спортивные, детские, музыкальные и киноканалы. Точка спутниковой съемки: 75 О восточной ленте .

    ТВ МТС . Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов , из них 30 в формате высокого разрешения .Ресивер имеет интуитивно понятный интерфейс и переведенное телевещание на принципиально новый уровень.

    В частности, телезрители могут просматривать трансляцию в прямом эфире и ставить паузу, перематывать, просматривать видео по запросу.

    Телекарта . На сегодняшний день это самый доступный оператор спутникового телевидения, работающий во всех регионах страны. Есть два типа оборудования для подключения: SD. и HD. – это разные тарифные планы, различающиеся по качеству вещания и вещания.

    Триколор ТВ. . В настоящее время это крупнейший провайдер в российском регионе. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. Сетка вещания включает 38 телеканалов Доступно подключение платного пакета.

Дополнительно можно обратить внимание на операторов «Платформа дв» , «Континент» , «Платформа HD» . Провайдер предлагает широкий выбор тематических и образовательных каналов в изображениях высокого качества.

В заключение предлагаем просмотреть интеллектуальное видео, которое поможет справиться с задачей самостоятельно:

Если вы решили установить комплект спутникового оборудования, мы расскажем, как установить спутниковую антенну и как настроить спутниковый ресивер. Эта статья будет состоять из следующих блоков:

Все больше и больше пользователей отказываются от кабельного телевидения и отдают предпочтение спутниковому. Это вполне логично, ведь далеко не всегда абоненты кабельного телевидения составляют список кабельных каналов.Кроме того, в широкоформатных телевизорах Full HD и в плане на таких телевизорах нужно смотреть высококлассное HD-телевидение, а не аналоговое кабельное, качество изображения которого, мягко говоря, не совпадает. Да, вопрос можно решить подключением цифрового кабельного телевидения, но опять же, список каналов будет существенно урезан, по сравнению с тем, что можно смотреть через спутниковую антенну, а стоимость кабельного ресивера почти равна стоимости спутниковое. Если говорить о частном секторе и селе, то спутниковое телевидение – единственный вариант просмотра широкого спектра каналов.

Выбор спутника

Прежде всего, перед установкой спутниковой антенны необходимо выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена ​​антенна. Для новичков мы раскроем этот вопрос более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определенных телеканалов попадает на спутник, находящийся в космосе, именно с этого спутника каждый абонент получает сигнал на свою спутниковую антенну. Принятый на антенну сигнал отправляется на тюнер (приемник), где сигнал обрабатывается, а для некоторых каналов декодируется, а затем поступает в «готовую» форму прямо на телевизор.Состав комплекта спутникового оборудования для приема спутникового сигнала мы рассмотрим чуть позже, сейчас нас интересует выбор спутника.

На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут размещаться как отдельно на спутнике, так и входить в пакет каналов, принадлежащий спутниковому оператору. Большинство спутниковых каналов кодируются так, чтобы их подписчики платили деньги. Для удобства просмотра большого количества каналов с одного спутника и единовременной платы за их просмотр существуют спутниковые операторы.Трансляция русскоязычных каналов осуществляется с разных спутников, находящихся на разных позициях. Для приема сигнала со спутника ваша антенна должна быть четко направлена ​​на выбранный спутник. Если выбранные вами спутники расположены близко друг к другу, скорее всего, вы можете получать сигнал от обоих спутников на каждую антенну.

Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, для этого советуем направить свою спутниковую антенну на Ямал 201.Спутниковое. Также есть и другие спутники с открытыми каналами, но они не так наполнены, как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, количество абонентов которого стремительно растет, также необходимо упомянуть такого спутникового оператора, который включает самый большой список каналов – это НТВ-плюс. и, конечно же, оператор радуги -Tv. Ознакомиться со списком каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: платно или бесплатно. Для выбора спутника с бесплатными каналами используйте сервис FROCUS.NET, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор, примите во внимание тот факт, что некоторые операторы уже ведут вещание в формате HD.

Еще один нюанс при выборе спутника – это возможность направить на него спутниковую антенну. Если окна вашей квартиры выходят на другую сторону спутниковой стороны, или перед домом есть помехи в виде деревьев или домиков, то антенну необходимо установить на крыше.Если по каким-то причинам и на крыше установить антенну не получится – придется выбирать другой доступный спутник.

Что нужно для спутникового телевидения

После того, как вы определили, с какого спутника будет приниматься сигнал, и будут ли эти открытые каналы напрямую принадлежать оператору спутникового телевидения, вы можете приобрести оборудование для приема спутникового сигнала.

Спутниковое оборудование включает

  1. Ресивер (тюнер) – это устройство, которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.

  2. Антенна (тарелка) – предназначена для приема сигнала со спутника, именно от самой антенны сигнал спутника отражается и отправляется на конвектор.

  3. Конвектор (головка) необходим для приема отраженного сигнала со спутника, где сигнал преобразуется и передается на приемник.

  4. Кронштейн представляет собой металлическую конструкцию, которая крепится к стене, а затем устанавливается сама антенна.

  5. Кабель – телевизионный коаксиальный кабель, соединяющий конвектор с приемником.

  6. Diseq – Если вы получаете сигнал с нескольких спутников на один приемник, то для подключения конвекторов к одному кабелю используется диск.

  7. F-ki – Соединения, которые служат для соединения кабеля с другим спутниковым оборудованием.

  8. Соединительный кабель между ресивером и телевизором – тюльпаны, кабель SCART или HDMI.

А теперь расскажем несколько нюансов по выбору оборудования.

Ресивер

Подробно о том, как выбрать спутниковый ресивер, нам рассказали в отдельной статье, поэтому, если он еще не куплен, советуем прочитать эту статью.

Антенна

Что касается спутниковых антенн, то единственное, что нужно ориентироваться при покупке, это ее диаметр. Для приема сигнала от большинства спутников достаточно антенны диаметром 90 см. Если прием сигнала на антенну планируется с нескольких спутников, диаметр антенны зависит от степени нахождения спутников друг от друга.

Конвектор

От спутника зависит поляризация конвектора: круговая или линейная.Например, для приема сигнала со спутника EutelSat 36 (триколор-ТВ и НТВ-Плюс для жителей европейской части России) нам понадобится конвектор с круговой поляризацией.

Если вы планируете смотреть спутниковое ТВ на двух телевизорах (ТВ и компьютер), то для подключения двух ресиверов возьмите конвектор с двумя выходами.

Кронштейн

Кронштейн должен быть прикреплен к трем или четырем анкерам. Длина ножек должна быть такой, чтобы антенну можно было свободно повернуть в нужном направлении и она не упиралась в стену.

Multifide

Чтобы прикрепить несколько конвекторов к антенне, используйте Multifide.

Установка спутниковой антенны своими руками

В первую очередь необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно рассказать в этом видео.

Перед установкой спутниковой антенны следует конкретно знать, куда должна быть направлена ​​антенна, вам поможет сервис Agsat.com.ua/Satdirect. На карте Выберите место, в котором вы планируете установить антенну, установив там флажок, в боковом столбце вы выберете предполагаемый спутник в боковом столбце, и вам будет показано, куда вам нужно отправить спутниковую антенну.Перед установкой антенны рекомендуем проверить прием сигнала, не усиливая его, и держать в руках. Если качество сигнала со спутника достигает 70%, то приступайте к установке антенны.

Когда место определено и проверено, с помощью перфоратора проделываем отверстия для крепления кронштейна к стене на анкере. Размер анкеров выбирайте исходя из материала стены и веса конструкции.После того, как вы укрепили кронштейн, производим крепление антенны, но не торопимся затягивать гайки, так как предварительно нам нужно отправить антенну.

Как самостоятельно настроить спутниковую антенну

В то время, когда антенна уже стоит на кронштейне, производим к ней ТВ-кабель.

Как подключить спутниковую антенну

Для подключения спутниковой антенны необходимо повернуть F-ку до конца кабеля. Для этого от края изоляционного слоя телевизионного кабеля отрезаем 1,5 см, загибаем в противоположную сторону защелки экрана, отрезаем экран от фольги (0.9-0,8 см от края) изолирует жилу кабеля и прикрутите к подготовленному концу ку кабеля. Если жила кабеля выступает за уровень Ф-ки более 0,2 см, то излишки рекомендуется обрезать. То же делаем и со вторым концом кабеля. Затем первый конец кабеля подключают к конвектору, а второй конец подключают к ресиверу, в самом конце монтажа, как указано в инструкции. Если у вас несколько конвекторов, вы сначала подключаете кабели от конвекторов к диску, и уже прямо с диска один кабель пойдет на ресивер.

Итак, когда антенна закреплена на кронштейне и подключен кабель – производим настройку антенны на спутник. Направление антенны производится по компасу, регулировка основана на меню уровня сигнала в приемнике. Еще один момент при настройке антенны – это необходимый угол ее наклона относительно горизонта, каждый спутник свой.

Когда вы добьетесь качественного уровня сигнала, надежно закрепите гайки на антенне и креплениях, чтобы они не пострадали от ветра и вибраций.Затем вы закрепляете кабель, чтобы он не болтал. Сразу от конвектора рекомендуется сделать из кабеля так называемую петлю, чтобы влага стекала вниз, а не текла по кабелю.

Как настроить тюнер спутниковой антенны

Подробное описание настройки тюнера вы найдете в инструкции к нему. Для начала выберите язык меню ресивера и проверьте версию его прошивки, сравнив ее с последней официальной версией.Если последняя прошивка имеет существенные изменения и положительные отзывы пользователей – ресивер лучше перепрошить.

После этого нужно установить время, часовой пояс и т. Д. В меню «Поиск каналов» выберите спутник и введите необходимые настройки (если используется диск, то установите номер входа, на который конвектор нацелился на этот спутник. подключен).

Затем выведите информацию об уровне сигнала – через это информационное окно настройте антенну. Когда антенна настроена и уровень сигнала высокий – производим спутниковое сканирование.Для открытия доступа к каналам вставьте карту доступа оператора.

Спутниковая тарелка дома или на даче уже стала обычным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки на телевизоре. Статья и видео дадут вам инструкции по самостоятельной установке.

Монтажный комплект

При выборе пластин ключевым моментом является их диаметр. Для домашнего приема в южных регионах достаточно зеркал антенны диаметром 0.6 мес. В северных регионах для стабильного сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало дает сигнал лучшего качества, но спутнику труднее «поймать» спутник. Спутниковая антенна только на первый взгляд выглядит сложной конструкцией. Его можно собрать и установить своими руками. В комплект вашей тарелки должны входить следующие детали:


Внимание! Доверьтесь консультанту или продавцу при выборе ресивера, преобразователя и т. Д.Он подскажет модель, ориентируясь на ваши потребности и цену. Весь набор можно купить и включить в него.

Установить антенну

Прежде всего определитесь с будущим расположением антенны. При планировании важно оставить открытое пространство в нужных направлениях, где антенна будет вращаться, чтобы путь сигнала не был заблокирован ни деревьями, ни зданием. Согласовывать установку спутникового оборудования ни с какими экземплярами не нужно. Если речь идет о крыше или несущей стене многоэтажного дома – обратитесь к своим намерениям балансировщика дома.В противном случае в будущем возможны конфликты.

В процессе сборки вам может понадобиться следующий инструмент:

  • ударная дрель или перфоратор с набором сверл;
  • ключей на 10 и 13;
  • «Настил»;
  • Отвертка
  • ;

Тарелку со всей «начинкой» лучше собрать дома и только потом крепить на стену. Чаще всего в инструкции объясняют, с чем можно ездить, и инструменты вам в этом помогут. После этого можно приступать к установке.

Установить антенну

Металлический кронштейн на стене необходимо закрепить строго вертикально и удерживать плотно. Якорь или болт – неважно, главное сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится. После установки нужно точно настроить головки, правильно подключить их к переключателю DiseqC, чтобы настройки тюнера совпадали с подключением в антенне. Диск прослужит дольше, если накрыть его обрезанной пластиковой бутылкой.

Настройка антенны

Для настройки антенны необходимо рассчитать азимут спутников и угол подъема. Собрать их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали приложение для смартфона, например, SatFinder. Калькулятор азимута можно легко найти в Интернете вместе с картой примерных координат спутников относительно вашего района. Также поисковик поможет вам с точными координатами вашего населенного пункта.Все полученные данные о воде необходимо добавить в формулу, и программа сообщит вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных пластин угол кривизны уже есть, его значение можно посмотреть в инструкции. Закрепите антенну надежно, но так, чтобы она могла двигаться с небольшим усилием, и направить ее в направлении спутника с учетом расчетных данных. К телевизору желательно настроить антенну. Diseqc с тюнером (LNB на входе) подключается кабелем.Чаще всего это можно сделать как с помощью разъема SCART, так и с помощью выпуска RCA («Тюльпан»). Переключение с DiseqC должно производиться только при выключенном питании.

Совет. Ручная настройка антенн относительно спутников – корпус тонкий. Телевизор поднимать неудобно, поэтому подойдут гаджеты: телефон, машина или планшет, которые вместе с тюнером будут давать картинку на крыше.

После включения приемника, приемник должен показать отсутствие сигнала на экране.Для настройки необходимо войти в меню ресивера (как правило, код 0000) и найти нужный вам спутник. Вам необходимо настроить спутниковый транспондер: указать частоту, поляризацию, указать скорость символа, FEC. Сильный – это чаще тот, с которым идет трансляция нескольких каналов. Если после этих манипуляций до высоких показателей шкала сигнала была ретанта – вы правильно рассчитали. Теперь нужно только настроить сигнал, вращая антенну, не более 10 мм по азимуту и ​​углу.

Специальные программы помогут настроить антенну

Если качество оставляет желать лучшего, запускайте поиск вручную. Сектор для этого обычно выбирают таким образом: по углу места +/- 10 °, по азимуту +/- 15 °. Вращать нужно от крайнего угла, делая паузы по 2-3 секунды. Через 4-5 мм. После успешного «захвата» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резины) и аккуратно закрепить кабель по пути к мелодии.

Как установить и настроить спутниковую антенну: видео

Спутниковая антенна: фото




Информационные технологии в настоящее время поражают быстрыми темпами развития, открывая все новые и новые возможности современному человеку. Несмотря на постепенное развитие Интернет-телевидения, спутниковое вещание остается на первом месте по популярности и качеству вещания, так как оно может дать четкое цифровое изображение в любое время дня и ночи.Именно поэтому многие задумываются, как настроить спутниковую тарелку и можно ли это реализовать самостоятельно. Ответ здесь будет утвердительным, так как он вполне доступен каждому человеку при внимательном изучении технологии настройки спутникового оборудования.

Итак, прежде всего, следует помнить, что самыми популярными спутниками, которые транслируются на сегодняшний день 73 русскоязычных канала, являются Sirius, Amos и Hotbird. Главное преимущество установки тарелки – это ее цена, ведь вы рано или поздно полностью окупите стоимость спутникового оборудования.Ведь большинство телеканалов транслируются без кодирования и поэтому совершенно бесплатно.

Как настроить и что вам понадобится? Чтобы осветить этот вопрос, начнем со стандартного набора спутниковых антенн:

  1. Зеркало (пластина) – служит для приема сигнала со спутника и может иметь размеры от 60 до 129 см в диаметре.
  2. Конвертер – это устройство для транскодирования сигнала на частоту, с которой работает следующее устройство – приемник.
  3. DVC – ресивер – осуществляет прямой прием расшифрованного сигнала от преобразователя и передачу его на ваше цифровое устройство (телевизор, плазма и т. Д.). Кроме того, в стандартный комплект поставки входит DISEQ (диск), устройство для подключения нескольких преобразователей в единый блок, а также кабели и кронштейны. И, конечно же, не стоит забывать о качественных фиксирующих устройствах, с помощью которых вам нужно будет отправить тарелку на спутник в юго-западном направлении.

Есть много преимуществ, где вы можете найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, но если проанализировать многие из них, то всю работу можно свести к нескольким этапам:

1. Подготовка оборудования для установки. На этом этапе по инструкции вы собираете саму плиту, прикрепляя к ней кронштейны и все остальные технические детали. Важно обратить внимание на то, что необходимо аккуратно подсоединить кабель «F» к разъему, расположенному в нижней части пластины, на приемнике.Открыв крышку, мы обнаружим там экран, в котором будет несколько разъемов, в один из которых устанавливаем кабель. После этого преобразователи подключаются к диску, который, в свою очередь, крепится через специальный разъем к ресиверу.

  1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь приступим к самой ответственной части всей операции – настройке спутниковой антенны. Итак, настройте частоту приема на спутник Sirius, для которого в приемнике выставили скорость 27500, частоту 11766 с поляризацией «H».Приемник имеет два диапазона приема сигнала – красный и желтый сначала показывают подключение пластины и уровень сигнала. Желтая полоса определяет качество подаваемого сигнала. Обычно сразу после подключения последняя красная полоска показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается настроить качество сигнала поворотом пластин, чтобы найти наиболее приемлемое положение для сигнала. Поворачивайте приемник для настройки приемника до тех пор, пока качество сигнала не возрастет до 65-70%, что гарантирует вам качественное изображение в любую погоду.Таким образом, как настроить спутниковую тарелку триколора, теперь мы знаем. Для дальнейшего усиления сигнала необходимо настроить боковые конвекторы на соответствующую частоту (AMOS – частота 10722, поляризация «H», скорость 27500; для HotBird Frequency 11034, поляризация «V», скорость 27500). После этого нажмите на приемник ключа SCAN, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку, для нас не сложный, потому что, зная особенности оборудования всей системы, правильную настройку Вы можете произвести самостоятельно.

Удачи!

Установка и настройка спутниковой антенны

В статье мы расскажем, как без дополнительного оборудования «снимать» спутниковую тарелку, оснащенную тремя преобразователями, как подключить и настроить приемник.

В нашем примере мы будем работать с тремя стандартными спутниками, всего на которых транслируются двадцать четыре русскоязычных канала:

Затем вы можете установить, подключить и настроить антенну для любых других выбранных спутников.

Преимущества спутникового телевидения

Самое главное преимущество – это цена. В среднем стоимость комплекта оборудования составляет 160 долларов. С учетом отсутствия абонентской платы за просмотр телеканалов спутниковое телевидение намного выгоднее кабельного. Еще один немаловажный фактор – качество получаемого изображения и звука – оно не уступает качественному DVD.

Комплект оборудования с тремя головками (преобразователями) позволяет настроить от 25 до 40 бесплатных русскоязычных телеканалов.Однако техники на месте не стоит, сегодня постоянно открываются новые спутники с огромным количеством предлагаемых каналов. Узнай, интересуйся, выбери.

Принцип спутниковой антенны

Сигнал, попавший на зеркальную поверхность антенны, отражается и отправляется на преобразователь, оттуда – на приемник, а затем на телевизор.

Все пластины делятся на два основных типа:

вычет

прямо.

Первые «часы» – это не совсем выбранный спутник, а под ним, так как сигнал от тарелки отправляется на конвектор под углом.Офсетные устройства крепят практически вертикально. Благодаря этому на его поверхности не скапливаются атмосферные осадки, способные значительно ухудшить качество приема сигнала.

Если говорить о прямолинейных узорах пластин, то преобразователь замыкает поверхность зеркальной поверхности. По мере увеличения диагонали этот нюанс становится незаметным.

К сожалению, спутниковые тарелки Довольно привередливы к местности. Дерево, стоящее на тропинке, является частично частично, если не полностью, «забитым» приемом.Так что внимательно проверьте, что именно будет располагаться на пути прохождения сигнала. В случае, когда такие препятствия имеются, их нужно попытаться удалить, либо увеличить диагональ зеркала (то есть сами пластины).

Для некоторых спутников выбирается соответствующее направление тарелки (это направление можно узнать у продавца-консультанта или в специальной литературе).

В нашем случае антенна должна быть направлена ​​на юг. Таким образом, южная сторона должна быть свободна от высоких построек, других плотных помех.

Комплект спутникового оборудования

Стандартное оборудование спутникового телевидения представлено шестью объектами:

тарелка (зеркало),

преобразователь

приемник,

F-соединитель.

Табличка Предназначена для приема (т.е.отражений) сигналов со спутника. Его диагональ может составлять 60 см и более (максимальный размер диагонали 120 см). На выбор размеров пластины влияет местность, на которой она должна работать, а также наличие либо отсутствие препятствий на пути спутниковых сигналов.

Преобразователь (Головка) предназначен для преобразования сигналов, отраженных от пластины. Также преобразователь отправляет преобразованные сигналы на приемник. Есть конвекторы с разным количеством выходов, для подключения одного или нескольких ресиверов.

Диск (Diseq) Предназначен для объединения нескольких преобразователей.

Кабель. Сегодня существует огромное разнообразие кабелей. У вас есть выбор: длина, цена и т.д. Еще есть скоба, с помощью которой плита крепится к поверхности стены.Выбор кронштейна определяется диагональю пластины. Якорь все равно нужно будет прикрепить к кронштейну.

Ресивер-DVB. – это самое дорогое устройство из всех комплектов. Чтобы принимать бесплатные каналы, достаточно обычных приемников типа Globo. Если вы планируете смотреть платные каналы, то вам понадобится ресивер с ускорителем карты.

F-коннектор Предназначен для подключения кабеля к остальной части комплекта. Таких устройств понадобится восемь штук.Примерно по акции лучше брать десятку. Также рекомендуем приобрести термоусадочную пленку, которая изолирует соединения F-коннектора с помощью кабеля.

Подготовка оборудования к установке

Так как к пластинам прилагается подробная инструкция по сборке, мы не будем вдаваться в подробности. Да там и без инструкции все вполне понятно и понятно. Допустим, мы уже собрали антенну. Теперь прикрутим кронштейн к поверхности стены, закрепим на нем пластину.Все готово к настройке.

Кабельный ввод

На время оставим антенну и займемся подготовкой кабеля:

Для этого залить ножом и плоскогубцами.

Прочитав верхний слой изоляции кабеля, вы увидите экран из некоторого количества мелких проводов – этот экран нужно согнуть к кабелю.

Под первым экраном находится второй экран из фольги – его надо обрезать.

Потом торгуются нижний слой защиты, под ним обнаруживается жила кабеля.

Эту жилу необходимо очистить от верхней эмали и надеть на нее F-коннектор. Край сердечника F-ки должен составлять 2–3 мм.

Все лишнее, залипание экрана вырезано. Итак, кабель готов.

Соединение

Теперь переходите к подключению:

Сначала соединяем конвекторы диском. Так как конвекторов у нас три, то и кабеля понадобится три.

Диск желательно скрыть от прямого падения, влаги. Также, чтобы не получился эффект «Парлинга», не склеивайте составы лентой.Здесь больше подходит термоусадка – на Ф-ке и на кабель будет намного лучше ложиться за счет обжатия.

Следующим шагом будет соединение диска с ресивером. Это довольно просто – достаточно прикрутить к приемной Ф-ку, на которую надеется кабель.

Установка спутниковой антенны

Итак, наша тарелка направлена ​​на юг, все провода подключены. Можно приступить к самому сложному этапу – настройке (съемке) антенны.Настройка начинается с центральной головки. В нашем случае он должен быть настроен на Сириус.

Я установил скорость 27500 на приемнике, частоту 11766 и поляризацию “H”. Он имеет две полосы, одна из которых указывает на подключение пластины, а также сигнал спутника (как правило, эта полоса красного цвета), а вторая указывает уровень этого сигнала (обычно это желтая полоса). Когда антенна подключена правильно, вы увидите уровень сигнала около 40%. Теперь вам просто нужно настроить качество сигнала – теперь оно у нас на нуле.Переходим к тарелке.

Начало:

Поверните антенну вверх и влево до упора, ища самый высокий уровень сигнала, затем медленно разверните до упора вправо.

Если сигнал еще не обнаружен, опускаем приспособление для крепежа 2мм-3мм (крепеж пластин снабжен отметками с цифрами, что позволяет удобнее «стрелять» прибором) и поворачиваем налево влево.

Затем опускаем пластину еще ниже, поворачиваем до упора. Так делаем, пока не появится четкий сигнал.Появление желтой полосы будет возведено около сигнала.

Если попасть в спутник удалось лишь приблизительно, полоса качества сигнала будет на уровне 21%. В этом положении можно закрепить тарелку.

После этого опускаемся и плавно поворачиваем влево, наблюдаем изменение качества сигнала. Если он уменьшился, то верните пластину в исходное положение.

Потом постепенно поворачиваем направо, смотрим уровень сигнала. Аналогичным образом поднимите и опустите антенну.

Вам удалось поймать сигнал на 40% – отлично! Однако этого все равно недостаточно, потому что при таком количестве процентов малейший дождь или ветер могут помешать просмотру телеканалов.

Для повышения качества сигнала необходимо повернуть преобразователь в начале программы, а затем – против времени по часовой стрелке.

Смотрите, в каком положении повышается качество сигнала.

Если крепление позволяет, рекомендуем поднести преобразователь к поверхности зеркала, а затем снять.Это также влияет на качество сигнала. Однако, как правило, длина кронштейна от центрального преобразователя регулируется по длине. Хорошее качество Сигнал – показатель 65% -70%.

Установка боковых преобразователей

В связи с тем, что основная пластина уже идет, а сателлиты расположены рядом друг с другом, боковые преобразователи настраиваются намного проще.

Здесь принцип настройки такой же – установлен ресивер:

на AMOS (здесь скорость 27500, частота 11766 и поляризация “H”),

у HotBird (здесь поляризация “V”, скорость 27500 и частота 11034).

Приступаем к загибанию бокового кронштейна, к которому крепится преобразователь. Не нужно бояться гнуть его, потому что с некоторыми их неудачными моделями и в некоторых ситуациях по-другому не получится. Начав с левого верхнего угла, медленно перемещаем преобразователь вправо, затем опускаем немного ниже (на 2мм-3мм), поворачиваем влево. Делаем так, пока не появится сигнал. Для улучшения качества сигнала также желательно вращать витки и против часовой стрелки.

Важно! Сигнал может отсутствовать из-за неправильно подключенного или настроенного диска. Во время настройки конфигурации обратите внимание на контакт диска, к которому вы были подключены: a, b, c или d – именно такой диск нужно установить на ресивере.

Заключительный этап

Так вот, зная примерное местоположение спутника, а также его частоту, можно скорректировать, не помогая никакой спутниковой антенны. Самостоятельно установив спутниковое телевидение, вы все равно снизите свои затраты на 50% -70% от общей стоимости оборудования.

После того, как пластина настроена и провода собраны, можно начинать сканирование каналов. Для этого в ресивере нужно выбрать функцию SCAN. Будет создан список всех доступных для просмотра каналов. Теперь приступим к поиску хороших телешоу.

Получение телевизионных услуг в дороге

Статья Гэри Бринка

Установить телевизор в наши дома довольно просто. Вероятно, есть местная служба кабельного телевидения, несколько местных дилеров, которые могут прийти к вам домой и установить спутниковое телевидение, или, возможно, в сельской местности у вас есть антенна, установленная на доме или столб во дворе.После установки они работают практически без каких-либо проблем с вашей стороны. Однако, когда вы путешествуете в своем доме на колесах, эти услуги могут быть недоступны, и просмотр ваших любимых телепрограмм может вызвать некоторые проблемы, такие как…

  • Как мне получить услугу ТВ?
  • Сможем ли мы смотреть наши любимые шоу?
  • А как насчет местной погоды?
  • Могу ли я получить HDTV?

ТВ Сервис

Есть три основных способа получения ТВ-услуг в вашем доме на колесах.К ним относятся: воздушная антенна (OTA), кабель и спутник. У каждой из этих услуг есть свои преимущества и недостатки, но каждая из них может быть недоступна в определенных регионах или при определенных условиях. Стоимость каждой услуги варьируется от бесплатной до почти 100 долларов в месяц.

Здесь объясняются первые два. Третий, Satellite, более сложный и заслуживает отдельного основного раздела ниже.

OTA или Antenna… TV услуга бесплатна и довольно проста для получения.Поскольку почти каждый жилой домик имеет базовую выдвижную телевизионную антенну на крыше, вы просто поднимаете антенну, пока она не станет вертикальной, и поверните ее, чтобы получить наилучший прием на одном местном канале. Получив изображение (на большинстве телевизоров), вы можете активировать функцию поиска «автопрограмм» телевизора, чтобы найти остальные доступные каналы.

Услуга

OTA – это цифровое телевидение, обеспечивающее исключительно четкое изображение с любых доступных станций. Однако для приема цифровых изображений без использования дополнительного оборудования вам потребуется цифровое телевидение.Если в вашем доме на колесах есть более старый аналоговый телевизор, вы все равно можете получать современное цифровое видео с помощью «цифрового преобразователя», доступного во многих крупных магазинах примерно за 40 долларов США.

Вы даже можете принимать «ТВ высокой четкости» (HDTV) через службу OTA, если у вас есть телевизор с поддержкой HD. В то время как цифровое изображение намного более высокого качества, чем старое аналоговое изображение, изображение «высокой четкости» определенно более высокого качества, чем цифровое изображение. Просто сегодня HD – это изображение наилучшего качества, которое вы можете получить.

При использовании OTA TV вы обычно принимаете телевизионные сигналы от станций, которые осуществляют локальное вещание в той географической зоне, где припаркован ваш RV.Станции, их позывные (WTTV, WBIF и т. Д.) И почасовая программа будут другими, чем у вас дома. Большинство основных сетевых каналов останутся прежними, но местное программирование будет другим. С другой стороны, вы получаете местную погоду и новости.

Недостатком приема OTA является то, что он, вероятно, будет очень ограничен в удаленных местах – возможно, даже не существует. Вы сможете доказать это, если поедете на автофургоне на Аляску.

В городах и их окрестностях или в основном на плоской местности сигнал OTA обычно хороший, и выбор станций может быть широким, но на некотором расстоянии вы можете принимать только одну станцию.К сожалению, сигнал может вообще пропасть.

Одной из вредных характеристик цифрового телевидения является то, что как только сигнал ослабевает до определенной точки, его нельзя увидеть, и звук становится искаженным. Когда сигнал хороший, он отличный, но когда он становится слабым, у вас может вообще не быть приема.

Кабельное телевидение… можно найти в некоторых кемпингах. Скорее всего, ваш дом на колесах оборудован разъемом для подключения кабеля, который позволит вам подключиться к сети кемпинга.Некоторые кемпинги взимают небольшую ежедневную плату за кабельное телевидение, но многие этого не делают. Вы должны подключить коаксиальный кабель от вашего автофургона к розетке кабеля в вашем кемпинге (обычно находится на береговой опоре электросети) и, как и в случае с OTA TV, активировать автоматический поиск программ телевизора для определения местных каналов. Как только он закончится, можно начинать.

Кабельное телевидение часто представляет собой устаревший аналоговый сигнал, поэтому старые телевизоры (без цифрового тюнера) могут работать без цифрового преобразователя. Обратной стороной является то, что аналоговый кабель не может обеспечить HDTV, а цифровой кабель может.

Существует два типа кабельного телевидения: общественная антенна и франчайзинговое кабельное телевидение. В общественной антенной системе кабельная служба просто принимает локальные программы OTA через большую центральную антенну и ретранслирует их
через коаксиальный кабель на ваш RV. Программы будут такими, какие обычно доступны в этом районе, а новости и погода будут местными. Во франчайзинговых системах кабельного телевидения поставщик часто имеет дополнительные источники сигналов – например, спутниковые антенны или микроволновую печь – и обычно предлагает дополнительные сетевые станции и, возможно, HBO, ESPN, TNT или аналогичные премиальные каналы.Это уровень обслуживания, за который стоянки для автофургонов часто взимают дополнительную плату.

Кабельное телевидение может или не может предоставлять HDTV – эта возможность зависит от того, что доступно на местном уровне и что франшиза предлагает в этой области, если она вообще доступна. Большинство телевизионных сетей сейчас транслируют свои передачи в прайм-тайм
в формате HDTV, но кабельная система может не передавать это.

Спутниковое ТВ

Вы видели спутниковые купола или тарелки на крышах домов на колесах, а некоторые тарелки устанавливаются на земле, как правило, на штативе.Спутниковое телевидение в США предлагается компаниями Dish Network и Direct TV, но Bell TV (ранее Bell ExpressVu) также покрывает часть США.

Спутниковое телевидение – это платная услуга, которую вы должны заключить самостоятельно. Вы должны приобрести спутниковую тарелку или купол для захвата сигнала и купить или арендовать ресивер, который обрабатывает его для вашего телевизора. Стоимость оборудования для спутниковой системы может составлять примерно от 100 долларов США за простую антенну, установленную на треноге, до 2000 долларов США за подвижную купольную систему или автоматическую антенну.Многие новые дома на колесах оснащены спутниковым куполом или могут быть предварительно подключены к спутниковой связи. Оборудование также может присутствовать в подержанном доме на колесах, но вам все равно придется заключить договор со службой спутникового телевидения, чтобы использовать его. Настройка вашего автофургона для спутникового обслуживания может быть сложной задачей – местные дилеры спутниковой связи редко знают много о мобильной спутниковой службе для автофургонов, и многие не будут с ними работать. Дилер RV или магазин, такой как Camping World, могут быть хорошим источником помощи в начале работы со спутниковым телевидением в RV.В некоторых регионах есть компании-производители спутниковых систем, которые специализируются на мобильных установках и имеют опыт установки в жилых автофургонах.

Удаленные сетевые службы (DNS)

Лучший вариант мобильной спутниковой связи для многих RVers – это службы удаленной сети (DNS). DNS предназначен для предоставления основных сетевых программ пользователям спутников, которые действительно мобильны и не связаны постоянно с какой-либо одной локалью. Он доступен только подписчикам мобильной учетной записи, и вы должны подать письменное показание и копию регистрации транспортного средства RV в спутниковую службу, чтобы получить его.Если вы хотите использовать DNS в своем доме на колесах, а также имеете фиксированную домашнюю учетную запись, вы должны создать отдельную учетную запись
для дома на колесах. У вас не может быть DNS в учетной записи, которая также получает локальное программирование.

DNS предоставляет телепрограммы непосредственно из домашних студий основной сети, обычно из Нью-Йорка и Лос-Анджелеса, но не предоставляет местных программ, если вы находитесь примерно в 200 милях от указанного вами «фиксированного адреса». С DNS вы можете получать ABC, NBC, CBS и Fox, а также получать сетевые каналы как восточного, так и западного побережья – вы получаете все это по всей стране.Это дает вам очень удобную возможность просмотра большинства крупных шоу. Когда вы вернетесь к своему «фиксированному адресу», вы снова автоматически получите локальные программы в дополнение к сетевым каналам. За DNS взимается дополнительная плата, около 3 долларов США за выбранный канал, но есть скидки для нескольких каналов.

Услуги спутникового телевидения

Существует небольшая разница между основными услугами спутникового телевидения, поэтому индивидуальный выбор обычно основывается на доступных пакетах программ.Пакеты программирования предлагаются на нескольких уровнях цен, и вы можете выбрать то, что вам нравится, и сумму, которую хватит на ваш бюджет. Ежемесячная плата за обслуживание колеблется от около 39 долларов США за базовый пакет с 55 каналами до 99 долларов США за 250+
каналов.

Если вы настаиваете на приеме HDTV и у вас есть спутниковая антенна купольного типа, Dish Network – единственный реальный выбор. Программирование Dish Networks HDTV доступно через купол. Прямое телевидение транслирует свои HD-каналы через спутник «Ka-диапазона», и ни одна купольная антенна, доступная сегодня, не может принимать эти сигналы.

Опции спутниковой антенны

Классическая спутниковая антенна – это открытая антенна, которая должна быть направлена ​​в сторону спутника. Установка этой антенны – это одноразовая работа в фиксированном месте, например, в доме, но каждый раз, когда вы перемещаете свой дом на колесах или саму антенну, вы должны перенаправлять ее на спутник, который предоставляет ваши услуги. Dish Network и Direct TV используют разные спутники, поэтому спутник должен быть нацелен на разные цели.

Обе службы заблокированы на своих соответствующих нескольких спутниках одновременно.Это достигается за счет кривизны тарелки, позволяющей сигналам от нескольких спутников попадать на поверхность тарелки в разных точках и отражать этот сигнал на один из LNB – это «рогоподобное» устройство, прикрепленное к кронштейну вашей тарелки. Каждый LNB собирает сигнал со своего соответствующего спутника.

Открытая тарелка может иметь несколько LNB, по одному для каждого из используемых спутников. Чтобы получить все каналы Direct TV во всех регионах США, требуется тарелка с пятью LNB, хотя во многих регионах будет достаточно трех LNB.Тем не менее, вы можете получить все основные сети и хороший выбор других национальных программ с помощью всего лишь одной антенны LNB или купола. Это включает в себя трансляцию HDTV по сетям, но не специальные каналы HDTV, такие как Discovery HD.

В некоторых регионах местные каналы также будут на отдельном спутнике. Для Dish Network необходима тарелка с двумя LNB для полного обслуживания, и большинство абонентов прекрасно ладят с одной. Как вы можете себе представить, наведение антенны на штатив вручную для приема трех или более спутников может быть довольно сложной задачей, поэтому большинство людей выбирают один или два, необходимые для получения основных сетей и популярных дополнительных каналов.Однако антенны купольного типа имеют только один LNB и должны перенацеливаться, чтобы видеть другой спутник. Некоторые могут делать это автоматически при смене каналов, в то время как другим может потребоваться ручное вмешательство для переключения.

Открытые тарелки… могут быть закреплены на верхней части RV и могут наводиться вручную или автоматически с земли. Автоматическое наведение избавляет вас от рутинной работы по поиску нужного спутника и настройке для получения максимального качества сигнала. Тарелка ищет нужный спутник, а затем «фиксируется», когда находит его, и вы готовы к работе.Обычно поиск и блокировка блюда занимает несколько минут. Автоматические антенны – это одиночный LNB, но они могут перемещаться между спутниками по мере необходимости для просмотра разных каналов. В зависимости от марки и модели тарелки, движение может быть автоматическим или ручным с помощью переключателя внутри фургона. Существуют открытые тарелки с автоматическим прицелом, которые могут работать как с тарелкой, так и с прямым ТВ, включая услугу Full HDTV.

Спутниковые антенны купольного типа… имеют фиксированную крышку над небольшой тарелкой.Автоматическое наведение является стандартным, поэтому купол находит нужный спутник и фиксируется. Премиальный тип купола – это подвижный купол, который может активно отслеживать спутник и регулировать его на лету, что позволяет принимать спутниковое телевидение, когда вы едете по дороге. Даже если член семьи (не водитель!) Не смотрит телевизор
во время вашего путешествия, некоторым людям нравится, когда активна антенна в движении, чтобы их видеорегистратор мог записывать передачи во время путешествия. Дневные поклонники мыльных опер и спортивные энтузиасты относятся к числу тех, кто занимается подобными вещами.Еще одним преимуществом новейшего подвижного купола является наличие внутри него GPS, который позволяет практически мгновенно находить спутник, когда вы припарковываете автомобиль, так что семья может смотреть телевизор, пока вы настраиваете свой участок.

Портативная комплексная спутниковая система… Недавняя инновация в области портативных спутниковых систем – это такие компактные системы, как VuQube или Winegard CarryOut. По сути, это тарелка купольного типа в легкой переносной упаковке. Вы несете его на улицу, откуда открывается вид на южное небо, и используете пульт дистанционного управления, чтобы установить цель.Или получите автоматическую модель, которая сама находит спутник. Просто и легко. В настоящее время они стоят от 500 до 600 долларов за базовую модель и от 700 до 800 долларов за автоматическую модель.

Обратная сторона спутниковых систем

Недостатком всех видов спутникового телевидения является необходимость беспрепятственного обзора южного неба (все спутники расположены над экватором, в значительной степени к югу от Техаса). Те из вас, кто любит разбивать лагерь под деревьями или укрываться в горной долине, могут обнаружить, что спутник не виден с вашего местоположения и, следовательно, нет телевизора.Тарелка с фиксированным креплением или купол наиболее подвержены этой проблеме, потому что вам, возможно, придется переместить RV, чтобы изменить вид неба со спутника. Переносную тарелку, установленную на штативе
, иногда можно переместить достаточно, чтобы найти место, которое может «видеть» спутник, но возможности ограничены, когда вам нужно переместить всю тележку, чтобы переместить тарелку.

Что касается связанной проблемы, то, как показал опыт, установка спутниковой антенны как можно дальше к передней части крыши автодома обеспечит большую гибкость.Когда вы вернетесь в классический кемпинг, обсаженный деревьями или обсаженный деревьями, ваша способность зафиксировать спутниковый сигнал сильно ограничена. Установив тарелку в крайнем переднем направлении на крыше туристического автобуса, вы часто можете вытащить автобус вперед по территории кемпинга и расположить его рядом с полосой движения по территории кемпинга. Это разместит спутниковую тарелку
на гораздо более открытой территории (у входа в кемпинг). Если повезет, вы сможете получить блокировку сигнала.

Помимо того, что все спутниковые службы заблокированы деревьями или соседними горами, они страдают от «замирания из-за дождя».Это вызвано тем, что капли воды в воздухе ухудшают сигнал до такой степени, что он становится непригодным для использования. Спутниковые антенны купольного типа более восприимчивы к дождю и росе, чем антенны с открытой поверхностью, поскольку капли воды накапливаются на самом куполе.

Ваш домашний спутниковый ресивер

Также можно использовать домашний спутниковый ресивер в доме на колесах. Возьмите из дома приемник и прикрепите его к куполу или тарелке в доме на колесах и к телевизорам. Это отличный выбор для людей, которые используют свой дом на колесах только изредка и имеют дома спутниковую связь.Дополнительная плата не взимается, и ваш RV будет пользоваться той же спутниковой службой, что и у вас дома, если вы находитесь в пределах 200 миль.

Где-то помимо этого, местные станции могут исчезнуть, потому что они передаются «точечным лучом», который является локальным для вашего региона. Вы можете позвонить провайдеру и временно изменить зону обслуживания (почтовый индекс) и получить вместо этого местных жителей, но это также меняет то, что доступно дома. Это не проблема, если все находятся с вами в доме на колесах, но если ваша свекровь осталась дома, она может не разговаривать с вами, когда вы вернетесь!

Если у вас есть несколько источников ТВ, доступных в кемпинге, e.грамм. Спутниковое и кабельное телевидение или OTA, в большинстве жилых автофургонов вы можете легко переключаться вперед и назад или даже смотреть один источник на одном телевизоре и другой источник на другом. Детали того, как это сделать, будут зависеть от того, как подключен ваш дом на колесах, но у многих есть блок переключения видео, который позволяет легко выбирать разные источники для каждого телевизора.

При использовании OTA и кабельного телевидения вы обычно можете смотреть разные программы на каждом телевизоре, просто переключая канал. Однако, если у вас есть спутниковый ресивер или цифровой преобразователь для более старого аналогового телевизора, тюнер (селектор каналов) находится в ресивере или преобразователе, поэтому телевизор видит только то, что выбрано в коробке.Если вам нужны разные программы на разных телевизорах, тогда каждый телевизор должен иметь свой спутниковый ресивер или конвертер.

Выбор, выбор, выбор

Как видите, существует множество вариантов приема ТВ в дороге, и выбор может быть непростым, если вам нужны все услуги, которые могут быть у вас дома. Спутник предлагает наибольшие возможности для путешественников по всей стране, но он также является наиболее сложным, с множеством опций и различий в зависимости от того, где вы путешествуете, на какие каналы вы подписаны, а также от ваших потребностей в местных программах и программах в высоком разрешении.Cable и
OTA, с другой стороны, довольно просты и удовлетворят потребности большинства людей, если они доступны там, где они разбили лагерь.

← Вернуться к темам на автофургонах: Оставаться на связи

Dish Network HDTV и настройка спутниковой антенны

Перед тем, как вы начнете установку спутникового HDTV, вам необходимо определить, где лучше всего установить вашу новую спутниковую антенну. Для наилучшего приема вам необходимо иметь беспрепятственный вид на южное небо.Блюдо можно установить на крыше, сбоку от дома, на крыльце или даже во дворе – где бы вы ни решили разместить его, убедитесь, что вы получаете хороший сигнал для своего ящика.

Если вы живете в квартире или кондоминиуме или у вас есть строгая ассоциация домовладельцев, установка тарелки может оказаться затруднительной. Вам может потребоваться разрешение для установки спутниковой антенны снаружи вашего дома, но получить это разрешение не составит труда, так как спутниковые антенны сейчас повсюду.

После того, как вы установили тарелку, следующим шагом будет проложить кабель от тарелки к тем местам в вашем доме, где расположены приемники спутникового телевидения. Если у вас особенно большой дом, это может занять некоторое время, но наберитесь терпения. Спутник тарелки определенно стоит подождать!

После того, как кабель был установлен, он присоединяется к приемникам, а затем приемники подключаются к вашим телевизорам. И последнее, но не менее важное: антенна направлена ​​на спутник Dish Network для получения правильного азимута (направления), наклона (поворота) и возвышения (угла).Это делается с помощью индикатора высоты на антенне, компаса и измерителя мощности сигнала из экранного меню сети антенн для точной настройки антенны для максимального приема.

Будьте осторожны, когда будете проходить этот шаг, так как здесь на карту поставлен ваш прием. Вы не захотите пролететь мимо этих ступенек и жить с медперсоналом для вашего телевизора.

Система спутникового телевидения HDTV состоит из следующего:

a) Тарелка спутникового телевидения. Это устройство, которое улавливает сигнал, переданный со спутника Dish Network.

б) Преобразователь LNB (малошумящий блок). Это усиливает и преобразует сигнал спутникового телевидения и отправляет его на приемник.

в) Ресивер спутникового ТВ. Эта маленькая коробочка обрабатывает сигнал спутникового телевидения и отправляет его на телевизор.

При заказе услуги спутникового телевидения в Dish Network все необходимое оборудование для просмотра спутникового ТВ абсолютно бесплатно. Установка систем в четырех комнатах вашего дома также бесплатна. Установщик даже покажет вам, как работать с вашей системой, и ответит на любые ваши вопросы.

Сеть тарелок HDTV использует преимущества технологически продвинутого спутника на стационарной орбите над Землей для передачи теле- и аудиопрограмм. Этот тип орбиты позволяет спутнику удерживать ориентацию в одном месте на поверхности Земли. Как только спутниковая антенна наведена на спутник, все готово. Вы будете рады узнать, что антенна не должна двигаться, чтобы следовать за спутником.

Единственным недостатком является то, что сильный дождь, снег или облачный покров могут блокировать спутниковый сигнал, что может нарушить работу вашего программного обеспечения.Направив спутниковую антенну на получение наиболее сильного сигнала во время установки, вы можете предотвратить прерывание сигнала дождем и снегом. Ваш сервис вернется после того, как уйдут плохие погодные условия.

Есть также природные условия, которые случаются два раза в год, о которых вам следует знать. Солнце перемещается в позицию позади спутника Dish Network, когда вращается вокруг Земли. Точное время года, когда это происходит, варьируется в зависимости от места, но это ближе к началу весны и снова к началу осени.Период солнечных помех длится несколько минут примерно в одно и то же время каждый день в течение нескольких дней весной и осенью, поэтому не беспокойтесь, когда это произойдет.

Это неизбежное стихийное бедствие для всего телевидения, в котором используются спутники, и оно отрицательно сказывается на многих провайдерах программ. В течение этого периода вы не сможете смотреть программы в сети Dish Network, но не паникуйте, если это произойдет. Как только солнце переместится из-за спутника, программы снова появятся, и вы снова сможете наслаждаться своими программами.

Dish Network включает 350 каналов спутникового телевидения, включая киноканалы, спортивные пакеты, спутниковые радиоканалы Sirius, новостные каналы, погодные каналы, игровые каналы, фильмы с оплатой за просмотр и специальные мероприятия.

Спутниковая антенна Антенна T-DSSPREWIRE-1 Руководство по установке

Информация по безопасности

ДА НГЕР! Избегайте линий электропередач!
Следуя инструкциям в этом руководстве по установке и подключению спутниковой антенны и соединений, будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, освещением и силовыми цепями.Прикосновение к линиям электропередачи, освещению и силовым цепям может привести к летальному исходу.

ВНИМАНИЕ
Перед подключением приемника DSS® прочтите информацию по технике безопасности, прилагаемую к приемнику DSS®.

Наружная спутниковая антенна Заземление
Наружная спутниковая антенна, используемая для приема спутниковых сигналов, и кабель, используемый для подключения внешней спутниковой антенны к внутреннему приемному блоку, должны соответствовать местным нормам установки и соответствующим разделам Национального электротехнического кодекса. (NEC), особенно статьи 250, 810 и 820.Эти правила требуют надлежащего заземления металлической конструкции наружной параболической антенны и заземления соединительного кабеля в точке, где он входит в дом (или другое здание). Если у вас есть профессиональный установщик, выполняющий установку, он должен соблюдать коды установки при установке. Комплект для самостоятельной установки системы DSS® содержит инструкции по установке в соответствии с Национальными электротехническими нормами и правилами (NEC). Если применяются дополнительные местные правила установки, обратитесь в местные инспекционные органы.

Соответствие национальным электротехническим нормам
Перед установкой системы DSS® ознакомьтесь с электрическими правилами в вашем регионе.

Ограничения
Перед установкой тарелки проверьте коды зонирования, соглашения и ограничения сообщества в вашем регионе. Некоторые правила запрещают установку больших спутниковых антенн, но могут разрешать установку маленьких. Также в вашем регионе могут быть ограничения, ограничивающие высоту установки посуды.

Если вы столкнетесь с ограничениями домовладельца или сообщества, позвоните по телефону 1-800679-4776.Персонал по этому номеру может предоставить информацию, которая может оказаться полезной при попытке получить разрешение на установку системы DSS® на вашем участке.

DSS® является зарегистрированным товарным знаком DIRECTV, Inc, подразделения Hughes Electronics Corp.


D940EXP Комплект для 2-й комнаты
При использовании одной цифровой спутниковой системы используйте комплект D940EXP для 2-й комнаты, чтобы просматривать те же программы в другой комнате. И управляйте ресивером с помощью универсального пульта дистанционного управления, входящего в комплект. Простой в установке, ваш комплект включает в себя все необходимое оборудование: Система передачи сигналов – преобразует инфракрасный (линия прямой видимости) сигнал в радиочастоту (проходит сквозь стены).Универсальный пульт дистанционного управления для цифровой спутниковой системы – сохраните оригинальный пульт дистанционного управления с цифровым спутниковым ресивером и используйте его во второй комнате. Предварительно запрограммирован на работу ваш ресивер и 4 дополнительных компонента. 100-футовый коаксиальный кабель – используется для подключения цифрового спутникового ресивера к телевизору во второй комнате. Коаксиальный кабель длиной 3 фута и двусторонний разветвитель – используются для подключения основного и дополнительного телевизоров к ресиверу.


Телевизионная антенна с усилением ANT200
Подключите ресивер цифровой спутниковой системы к усиленной антенне ANT200 и начните прием станций вашей локальной сети.Встроенный переключатель A / B позволяет легко переключаться между спутниковыми станциями и местными программами. Благодаря его уникальному дизайну вы можете усилить телевизионные сигналы UHF / VHF для улучшения приема вещания.


Беспроводная телефонная розетка D916
Это удобное устройство позволяет мгновенно превратить любую электрическую розетку в телефонную розетку. Используйте его для телефонного подключения к ресиверу цифровой спутниковой системы. Легко установить за считанные минуты!

Встроенный усилитель D903
Усиливает входящий сигнал для получения наилучшего изображения, когда для установки требуются длинные коаксиальные кабели.(Только для внутреннего использования)

D915 КРЕПЛЕНИЕ ДЛЯ ДЫМОХОДА
Крепление для дымохода D915, изготовленное из прочной стали, позволяет установить цифровую спутниковую систему на дымоход любого размера.

D940 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Управляйте своим цифровым спутниковым ресивером из любой комнаты. Просто подключите его! Отправитель сигнала дистанционного управления передает ваш сигнал дистанционного управления из одной комнаты в другую – через стены и пол. Увеличивает радиус действия вашего пульта дистанционного управления до 140 футов.Также работает с большинством видеомагнитофонов и проигрывателей лазерных дисков из любой точки вашего дома. Состоит из одного базового блока и одного блока расширения. Каждая единица имеет высоту всего четыре дюйма. Доступны дополнительные блоки расширения (модель № D935).

Форма заказа принадлежностей

Чтобы заказать аксессуары, обратитесь к местному дилеру. Если дилера нет поблизости, вы также можете сделать заказ по телефону или по почте, следуя приведенным ниже инструкциям.

Чтобы разместить заказ по телефону, приготовьте карту VISA, MasterCard или Discover Card и позвоните по бесплатному номеру, указанному ниже, с 8:00 до 22:00 (EST), с понедельника по пятницу или с 9:00 до 17:00: 00 вечера (EST), суббота.ИСПОЛЬЗУЙТЕ ЭТОТ номер только для размещения заказа на аксессуары, перечисленные в этой форме заказа.

1-800-338-0376

Чтобы разместить заказ по почте, отсоедините и отправьте по почте заполненный бланк заказа с данными кредитной карты, чеком или денежным переводом (в валюте США), подлежащим оплате Thomson Consumer Electronics, Inc., по следующему адресу.

Видео аксессуары
P.O. А / я 8419
Ронкс, а / я 17573

ОПИСАНИЕ ЧАСТЬ НОМ. ЦЕНА КОЛ-ВО. ИТОГО
Комплект для второй комнаты D940EXP 99,95
Крепление на дымоход D915 22,95
Усиленная антенна ANT200 49,95
Система беспроводного телефонного разъема D916 79,95
Встроенный усилитель D903 24.95
Передатчик сигнала дистанционного управления D940 59,95
Блок расширения отправителя сигналов дистанционного управления D935 39,95
ВСЕГО ТОВАРОВ
НАЛОГ НА ПРОДАЖУ

По закону мы обязаны собирать соответствующий налог с продаж для каждого штата, страны и местности, в которые отправляется товар.

ОТПРАВКА И ОБРАБОТКА 5,00
ОБЩАЯ СУММА ЗАКРЫТО


Используйте VISA, MasterCard или Discover Card. Денежный перевод или чек должны быть только в валюте США. Без наложенного платежа или наличными. ЦЕНЫ МОГУТ ИЗМЕНЯТЬСЯ БЕЗ УВЕДОМЛЕНИЯ
Доставка займет 4-6 недель

Имя: __________________________________________________________________________________ Адрес: ________________________________________________________________________________
Город: ________________________________________ Почтовый индекс: ___________________________________
❑ Visa ❑ MasterCard ❑ Discover

Номер кредитной карты: _______________________________ Дата истечения срока действия: _________________________
Подпись: (Требуется для заказов по кредитной карте) ____________________________________________________

Подготовка к установке

Перед установкой спутниковой антенны необходимо выполнить несколько задач, наиболее важная из которых – убедиться, что у вас есть прямая видимость спутника.

Обзор установки

Руководство состоит из шагов, которые необходимо выполнить в указанном порядке.

Подготовка к установке

  • Завершите общее обследование участка – Осмотрите свое местоположение, чтобы убедиться, что оно подходит.
  • Получить координаты наведения антенны – Используйте систему экранного меню для получения точных координат (азимута и возвышения) для наведения антенны.Инструкции по использованию экранных меню можно найти в руководстве к приемнику.
  • Выбор точного места установки – Используйте координаты наведения антенны, чтобы провести точный осмотр места для определения точного места установки.
  • Оценка требований к кабелю – В зависимости от места установки вы решите, где вы хотите, чтобы кабель входил в ваш дом, и измерьте, сколько футов кабелей вам нужно для завершения соединения.
  • Начало сборки тарелки – Прикрепите отражатель к опорному рычагу, чтобы можно было предварительно установить правильную высоту.
  • Установите высоту антенны – Это важный шаг. Правильная установка высоты поможет вам получить сигнал позже.

Монтаж мачты

  • Установите мачту – Пошаговые инструкции по монтажу для каждого варианта монтажа.

Завершение окончательной установки

  • Выровняйте мачту – Мачта должна быть выровнена для получения сигнала.
  • Завершите сборку тарелки – Поместите тарелку на мачту и подключите коаксиальный кабель RG-6 к LNB и прикрепите LNB к опорному рычагу.
  • Проложите кабели к блоку заземления – Прикрепите блок заземления к дому и проложите кабели от антенны к блоку заземления. Также проложите заземляющий провод от заземляющего блока к заземлению центрального здания.
  • Пропустите кабели от заземляющего блока в дом – Проведите кабель RG-6 от заземляющего блока в дом и к задней части приемника.
  • Завершите подключение к приемнику – Подключите RG-6 к спутниковому входу приемника и выполните подключение по телефонной линии.
  • Получение и точная настройка спутникового сигнала – Используйте экранный измеритель сигнала, чтобы проверить наличие сигнала. Как только сигнал будет получен, отрегулируйте наведение антенны, чтобы добиться максимальной мощности сигнала для вашего местоположения.
  • Заказ спутникового программирования – Чтобы заказать спутниковое программирование, позвоните поставщикам услуг.
Главный вопрос: должен ли я делать это сам?

Хотя установка несложна, она требует некоторого опыта в области электромонтажа и мелких строительных технологий. Кроме того, вам, возможно, придется подниматься по лестнице, чтобы вам было удобно работать с высотой.

Вопрос: Вы установили какие-либо из этих домашних продуктов или выполнили аналогичные им задачи?

  • ТВ антенна вне дома
  • потолочный вентилятор
  • баскетбольные ворота
  • диммерный переключатель
  • устройство открывания гаражных ворот

Если ответ – ДА , то вы можете быть достаточно уверены, что сможете установить цифровую спутниковую систему самостоятельно.

Если ответ – NO , то, вероятно, сейчас не время учиться. Обратитесь к местному авторизованному розничному продавцу DSS®, чтобы порекомендовать профессионального установщика.

Общее обследование участка

Чтобы получить сигнал, спутниковая антенна должна быть направлена ​​прямо на спутник, и НИКАКИХ препятствий между ними не должно быть. Это означает НИКАКИХ деревьев и НИКАКИХ построек. Примите во внимание будущий рост деревьев, реконструкцию или пристройку дома и новое строительство в вашем районе.

Спутниковый сигнал НЕ ПРОХОДИТ через листья или ветви.

Спутниковый сигнал НЕ ПРОХОДИТ через стекло; не пытайтесь установить тарелку в помещении!

А где же спутник?

Спутник всегда расположен к югу от Техаса. Это означает, что если вы живете в Майами, у вас должна быть хорошая видимость на юго-запад; если вы живете в Сан-Франциско, у вас должна быть четкая линия на юго-восток.

Насколько высоко в небе находится спутник?

В зависимости от того, где вы живете, спутник будет находиться под углом возвышения от 30 до 60 градусов.Южные штаты указывают больше на 60 градусов; северные штаты указывают больше на 30 градусов.

В зоне прямой видимости
  1. Выйдите на улицу и найдите хотя бы одну площадку на вашем участке, откуда хорошо виден спутник. Вы должны быть достаточно уверены, что указываете на Техас (если вы не в Техасе, и в этом случае вы должны смотреть строго на юг). Вы можете использовать карту.
  2. Представьте себе дугу под углом от 30 до 60 градусов над горизонтом.
  3. Есть ли у вас хотя бы один вид на спутник? Помните, что между тарелкой и спутником не должно быть деревьев, листьев, зданий или окон.
    Если ответ NO , возможно, ваш сайт не подходит для установки спутниковой системы.
    Если ответ – , МОЖЕТ БЫТЬ , вы можете обратиться к местному дилеру цифровых спутников для получения информации о том, чтобы профессиональный установщик провел тщательное обследование объекта.
    Если ответ – ДА , ваш сайт должен быть подходящим для установки системы.Переходите к следующему разделу этого руководства.

Определение координат наведения антенны

Вам необходимо подключить спутниковый ресивер к телевизору и использовать систему экранного меню, чтобы найти координаты наведения антенны для вашего местоположения.

Подключение ресивера к телевизору

Для этой задачи вы используете самое простое соединение, чтобы сэкономить время. После того, как вы установили свою систему, вы можете обратиться к руководству по эксплуатации, прилагаемому к ресиверу, для более сложных вариантов подключения.

  1. Подключите коаксиальный кабель к разъему OUT TO TV на спутниковом ресивере и к разъему антенны IN на телевизоре.

  1. Убедитесь, что телевизор и спутниковый ресивер подключены к розетке переменного тока.
  2. Включите телевизор и спутниковый ресивер.
  3. Если у спутникового ресивера есть переключатель Ch4 / Ch5 на задней панели, настройте телевизор на канал 3 или 4. Если спутниковый ресивер не имеет переключателя Ch4 / Ch5, настройтесь на канал 14 УВЧ или кабельный канал 65.

    Дополнительно Информация
    В этом примере показано базовое соединение. Дополнительные возможности подключения см. В руководстве, прилагаемом к ресиверу.
    ПРИМЕЧАНИЕ
    Убедитесь, что вы подключаетесь к гнезду OUT TO TV на ресивере. Некоторые модели могут иметь выходы в других положениях, чем показано на схеме слева.
    ВНИМАНИЕ!
    Не ставьте электронные компоненты на цифровой спутниковый ресивер.

Использование экрана меню наведения антенны

Спутниковый ресивер имеет функцию экранного меню для получения точных координат наведения антенны для вашего местоположения.Вы можете использовать кнопки на передней панели ресивера для навигации по системе меню или вы можете использовать пульт дистанционного управления. Если вы еще не вставили батарейки в пульт, вы можете сделать это сейчас.

Инструкции по использованию экранных меню можно найти в руководстве к приемнику.

Когда вы получите координаты, запишите ниже значения высоты и азимута.

Подъем – это угол вверх / вниз, на который направлена ​​тарелка

Азимут ________________

Азимут в поперечном направлении, куда направлена ​​антенна

Точное обследование участка

Основываясь на общем обзоре площадки, вы, вероятно, уже знаете, где вы хотите установить тарелку, но рекомендуется следовать процедурам, описанным в этом разделе, чтобы убедиться, что ваше место выбрано правильно.

  1. Выйдите на место установки и возьмите компас в ладони. Держите руку неподвижно, пока стрелка не перестанет двигаться (темная или цветная половина стрелки компаса всегда указывает на север).
  2. Поверните компас так, чтобы буква «N» (север) находилась прямо под темной частью стрелки компаса. Ваш компас теперь выровнен по северу. Отметки по краю компаса обозначают градусы азимута.
  3. Найдите отметку на компасе, соответствующую записанному вами азимутальному числу.Это направление вашей настройки азимута (направление, в котором должна быть направлена ​​антенна для приема сигналов со спутника).
  4. Поднимите руку приблизительно до зарегистрированного ранее угла возвышения, чтобы убедиться, что на пути прохождения сигнала нет препятствий.
  5. При необходимости повторите это обследование в нескольких местах вашей собственности, пока не найдете наилучшее место для установки.
    Совет
    Старайтесь держать компас подальше от металлических предметов.Металлические предметы могут вызвать неточные показания компаса.
    ПРЕДУПРЕЖДЕНИЕ
    НЕ устанавливайте антенну рядом с линиями электропередач, электрическим освещением или силовыми цепями. Прикосновение к линиям электропередачи, освещению или силовым цепям может быть смертельным. Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.

Окончательное обследование местности
Теперь, когда вы провели точное обследование местности, используя координаты наведения антенны для вашего местоположения, вам следует еще раз перепроверить, чтобы убедиться, что у вас есть хороший вид на спутник.

У меня нет четкого обзора спутника.
Если у вас нет хорошего обзора спутника, возможно, ваш объект не подходит для установки спутниковой системы. У профессионального установщика может быть альтернативное решение – обратитесь к дилеру спутниковой системы, чтобы узнать имя авторизованного установщика спутниковой системы.


Не уверен, есть ли у меня Clear View
Если вы не уверены, хорошо ли видите спутник, у вас есть два варианта:

  • Продолжите установку и проверьте, есть ли у вас хороший обзор спутника, проверив систему.
  • Обратитесь к своему дилеру спутниковой системы, чтобы узнать имя авторизованного установщика спутниковой системы, который может помочь вам проверить, подходит ли ваша собственность для установки.

Спутник хорошо виден
Ваш объект должен быть подходящим для установки спутниковой системы.
Продолжите установку.

Оценка требований к кабелям

Теперь, когда вы определились с точным местом установки, вам нужно решить, где вы хотите, чтобы кабель вводился в дом, а затем приблизительно рассчитать, сколько кабеля вам понадобится.

На схеме ниже показана «типовая» схема установки с указанием необходимых кабелей. Информация на следующей странице проведет вас через пошаговый процесс оценки кабеля.

Несколько слов о заземлении системы

Заземление спутниковой системы на центральное заземление здания помогает защитить ее и другие компоненты от повреждения молнией. Установка посуды должна соответствовать местным нормам и национальным электротехническим нормам и правилам (NEC).Заземлить спутниковую систему вы, вероятно, сможете самостоятельно. Но если вы не уверены, вам следует обратиться к квалифицированному электрику.

Процедура оценки кабеля

  1. Найдите центральную строительную площадку. Вы заземлите антенну (через блок заземления кабеля) в одной точке заземления центрального здания. Ниже приведен список приемлемых точек заземления здания:
  • Заземленная внутренняя металлическая труба холодной воды в пределах пяти футов от точки входа в здание.
  • Заземленная металлическая служебная дорожка качения.
  • Заземленный корпус электрооборудования.
  • Восьмифутовый заземляющий стержень, вбитый в землю (только если он соединен с заземлением центрального здания с помощью заземляющего провода №6 или более толстого).
  • Другие допустимые заземляющие электроды, соответствующие разделам 250 и 810 Национального электрического кодекса (NEC).
  1. Выберите место для установки заземляющего блока. Блок должен находиться как можно ближе к точке входа кабеля в дом.
  2. Решите, где в доме вы планируете разместить спутниковый ресивер.
  3. Оцените количество кабеля, которое вам понадобится для каждого из следующих пунктов:
  • Один (1) коаксиальный кабель RG-6 с коммуникационным (заземляющим) проводом для подключения антенны к блоку заземления для каждого выхода LNB. Блок заземления должен располагаться рядом с точкой входа кабеля в дом.

Напишите это расстояние здесь:.

  • Один (1) коаксиальный кабель RG-6 (на каждый выход LNB) для прокладки от блока заземления к каждому спутниковому ресиверу.

Напишите это расстояние здесь:.

  • Заземляющий провод (медь №10 или алюминий №8), идущий от заземляющего блока к заземлению центрального здания.

Напишите это расстояние здесь:.

Наконечник
Если у вас есть LNB с двумя выходами и вы планируете подключить антенну к двум отдельным приемникам, не забудьте удвоить оценку кабеля RG-6 к блоку заземления и включить оценку отдельно от блока заземления. ко второму ресиверу.

Примечание
Вы должны использовать коаксиальный кабель RG-6 от спутниковой антенны к гнезду SATELLITE IN на ресивере. Коаксиальные кабели других типов, например, используемые для кабельного телевидения (RG-59), не подходят для цифровой спутниковой системы.

Примечание
Если общая длина коаксиального кабеля RG-6 от антенны до приемника превышает 112 футов, вам может потребоваться дополнительный установочный компонент, например линейный усилитель, чтобы компенсировать большую длину кабеля.

Обзор сборки тарелки

Используйте эту страницу как список деталей для вашей спутниковой антенны, так и общий обзор того, как детали сочетаются друг с другом; но НЕ СОБИРАЙТЕ БЛЮДО ЕЩЕ.

Если ваш отражатель похож на тот, что показан слева, вам следовало бы это сделать.

Примечание
Если у вас пластиковый отражатель, болты впрессованы в отражатель; на металлических отражателях болты должны быть вставлены в отверстия в отражателе перед тем, как прикрепить отражатель к опорному кронштейну.

Если у вас есть отражатель Sony, у вас должно быть:

  • Монтажная опора и мачта
  • Отражатель спутниковой антенны
  • LNB (преобразователь блоков с низким уровнем шума) и опорный рычаг LNB
  • Аппаратный пакет

Частичная сборка тарелки
  1. Найдите отражатель, опорный кронштейн и комплект оборудования.
  2. Присоедините отражатель к опорному рычагу:
  • Металлический отражатель: Проденьте болты через отражатель, а затем поместите отражатель на опорный рычаг, вставив болты в отверстия на опорном рычаге.Используйте гаечный ключ, чтобы закрепить четыре самоконтрящиеся гайки.
  • Пластиковый отражатель: Проденьте четыре болта, отформованные в задней части отражателя, через четыре отверстия на опоре. Установите звездообразную шайбу и гайку на каждый из болтов и закрепите каждый гаечным ключом.
  • Отражатель Sony: Совместите отверстия для винтов на отверстиях рычага LNB и отверстиях кронштейна отражателя. Вкрутите крепежные винты, закрепив опорный рычаг LNB на кронштейне отражателя. Не затягивайте слишком сильно.

Установка высоты на тарелке

После того, как вы надежно прикрепили отражатель к опорному кронштейну, вам необходимо настроить антенну так, чтобы она была направлена ​​вверх в сторону спутника. Это называется «установка высоты».

  1. Ослабьте две регулировочные гайки, чтобы опорная втулка могла вращаться.
  2. Поверните опорную втулку так, чтобы индикатор высоты совместился с отметкой, соответствующей ранее записанной настройке высоты.
  3. Затяните обе гайки.

ВАЖНО
Убедитесь, что вы используете индикатор возвышения, а не гайку, чтобы выровнять отметку. Если высота установлена ​​неправильно, вы не сможете получить сигнал.

Монтаж мачты

Теперь, когда вы выбрали место для установки и оценили потребности в кабелях, вам нужно выбрать вариант монтажа и установить мачту.

Найдите минутку, чтобы просмотреть доступные варианты и выбрать тот, который лучше всего подходит для вашего места установки.

После того, как вы выбрали вариант монтажа и успешно смонтировали мачту, вы можете перейти к последнему разделу этого руководства, чтобы завершить установку.

Установка мачты на массивную древесину или Sidin

Важные замечания:

  • Убедитесь, что деревянная поверхность структурно прочная
  • НЕ устанавливайте тарелку там, где кто-то может использовать ее в качестве поручня.
  • НЕ устанавливайте тарелку на алюминиевый или виниловый сайдинг любого типа.
  • ЗАПРЕЩАЕТСЯ монтировать тарелку на композитных панелях любого типа, таких как ДВП, ДСП или стружечная плита.
  • НЕ устанавливайте тарелку под карнизом или свесом, который может блокировать или частично затенять тарелку.

ОПАСНО
ИЗБЕГАЙТЕ линий электропередачи!
При выполнении этих инструкций будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, электрическим освещением и силовыми цепями. Прикосновение к линиям электропередачи, электрическому освещению или силовым цепям может привести к летальному исходу.Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.

Инструкции по монтажу

  1. Найдите центр шпильки, на котором вы хотите установить основание мачты. Убедитесь, что вы поместили монтажную ножку в центр стенной стойки и закрепили ее. Не устанавливайте тарелку рядом с краем стойки.
  2. Удерживайте монтажную лапку так, чтобы центральная линия находилась по центру стойки или твердой деревянной поверхности.
  3. Если вы устанавливаете на наклонной или вертикальной поверхности, используйте уровень, чтобы убедиться, что центральная линия абсолютно вертикальна.

Шаг 2: Отцентрируйте лапку на шпильке.

Шаг 3: Убедитесь, что установочная ножка выровнена.

  1. Отметьте карандашом два центральных отверстия и четыре внешних угловых отверстия монтажной ножки.
  2. Снимите монтажную лапку и просверлите два отверстия 3/16 ″ в двух центральных отверстиях и четыре отверстия 3/16 ″ в четырех внешних угловых точках.
  3. Используйте гаечный ключ, чтобы ослабить гайки на монтажной опоре, чтобы вы могли повернуть мачту, чтобы получить доступ к обоим центральным монтажным отверстиям.
  4. Удерживайте монтажную опору над отверстиями так, чтобы верхняя часть мачты вращалась и указывала прямо вверх.

Шаг 7: Убедитесь, что верх мачты направлен прямо вверх.

Наконечник
Чтобы найти стойку под сайдингом панели, найдите гвозди, которыми панель крепится к стене. Гвозди обычно совпадают с центром шпильки и обеспечивают легкое направление.

  1. Установите два винта с шестигранной головкой 5/16 ″ x 3 ″ в два центральных отверстия на монтажной ножке.Надежно затяните винты.
  2. Установите шайбы на шурупы 5/16 ″ x 2 ″, вставьте винты в четыре внешних отверстия и надежно затяните их.

    Стягивающие винты 5/16 ″ x 3 ″ (для установки тарелки Sony используйте (2) 3 ″ x 1/4 ″ винта с затяжкой)
    Шаги 8 и 9: Установка установочных винтов.
  3. Перейдите к следующему разделу «Окончательная установка», чтобы завершить процесс установки.

Установка проставки

Когда монтажная опора охватывает два куска сайдинга, ее следует располагать так, чтобы большая часть опоры находилась на верхней доске.Необходимо установить проставку, которая поможет удерживать нижнюю часть монтажной ножки на месте. Прокладка может быть изготовлена ​​из массива дерева или пластика.

Монтаж мачты на кирпич или заливной бетон

ВАЖНАЯ ИНФОРМАЦИЯ

  • Используемые анкеры для стен должны иметь прочность на вырывание не менее 300 фунтов. Рекомендуются анкеры двойного растяжения B4015 или аналогичные.
  • НЕ устанавливайте тарелку под карнизом или свесом, который может блокировать или частично затенять тарелку.

Инструкции по монтажу

  1. Удерживайте монтажную ножку на монтажной поверхности.
  2. Если вы устанавливаете на вертикальную или наклонную поверхность, используйте уровень, чтобы ОПАСНО убедиться, что центральная линия расположена вертикально.

    Шаг 1: Удерживайте монтажную ножку в нужном положении. Шаг 2: Убедитесь, что монтажная ножка выровнена.
  3. Отметьте четыре внешних отверстия на монтажной лапке.
  4. Снимите опору и просверлите четыре (4) отверстия 1/2 ″ в местах, отмеченных вами как
  5. Вставьте четыре (4) анкера двойного расширения.
  6. Используйте гаечный ключ, чтобы ослабить гайки на монтажной лапке, чтобы облегчить доступ к монтажным отверстиям.
  7. Удерживайте монтажную опору над отверстиями так, чтобы верхняя часть мачты вращалась и указывала прямо вверх.
    Шаг 7: Убедитесь, что верх мачты направлен прямо вверх.
  8. Вставьте и затяните крепежные винты.
  9. Перейдите к следующему разделу «Окончательная установка», чтобы завершить процесс установки.
    ОПАСНО
    ИЗБЕГАЙТЕ линий электропередач! Следуя этим инструкциям, будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, электрическим освещением и силовыми цепями.Прикосновение к линиям электропередачи, электрическому освещению или силовым цепям может привести к летальному исходу. Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.
Установка мачты на полую стену или стену из шлакоблоков

ВАЖНАЯ ИНФОРМАЦИЯ

• ЗАПРЕЩАЕТСЯ устанавливать тарелку под карнизом или свесом, который может блокировать или частично затенять тарелку.

Инструкции по монтажу

  1. При установке коленчатых рычагов в шлакоблоки важно расположить их в сердцевине блока.Чтобы поставить ногу на стену, отмерьте 7-1 / 2 дюйма от одного края блока и отметьте центр блока.
  2. Отцентрируйте монтажную лапку на сделанной вами отметке.
  3. Выровняйте осевую линию монтажной опоры с помощью пузырькового уровня.
  4. Отметьте четыре отверстия в внешних углах.
  5. Снимите монтажную лапку. Просверлите отверстие диаметром 1/2 дюйма в отмеченных местах.
  6. Установите тумблеры:
    a. Осторожно загните один конец металлического швеллера вдоль пластиковых ремешков.Прижмите металлический канал к пластиковым ремням и проденьте его через отверстие.

    Шаг 6a : Проденьте металлический канал через отверстие.
    г. Потяните кольцо так, чтобы металлический канал прилегал к стене. Крепко удерживая кольцо, сдвиньте пластиковый колпачок по ремням до тех пор, пока колпачок не будет на одном уровне со стеной.

    Шаг 6b: Убедитесь, что пластиковая крышка прилегает к стене.
    г. Сдвиньте ремни из стороны в сторону, чтобы они защелкнулись заподлицо со стеной.

    Шаг 6c: Отломите ремни заподлицо со стеной.
    г. Повторите для всех четырех отверстий.
  7. Используйте гаечный ключ, чтобы ослабить гайки на монтажной лапке, чтобы облегчить доступ к монтажным отверстиям.

    Шаг 8: Убедитесь, что верх мачты направлен прямо вверх.
  1. Удерживайте монтажную опору над отверстиями так, чтобы верхняя часть мачты вращалась и указывала прямо вверх.
  2. Установите шайбы на каждый из четырех крепежных винтов # 20, 1/4 ″ x 3 ″ и прикрепите монтажную ножку к стене. Надежно затяните винты.
  3. 10. Перейдите к следующему разделу «Окончательная установка», чтобы завершить процесс установки.

ОПАСНО
ИЗБЕГАЙТЕ линий электропередачи!
При выполнении этих инструкций будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, электрическим освещением и силовыми цепями. Прикосновение к линиям электропередачи, электрическому освещению или силовым цепям может привести к летальному исходу. Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.

Установка антенны на опору

Важные замечания:

  • Не устанавливайте опору во влажных или заболоченных местах.
  • Столб должен находиться как минимум на 3 фута ниже поверхности.
  • Если длина трубы над землей слишком велика, могут потребоваться оттяжки для повышения устойчивости крепления в ветреную погоду.
  • Вам потребуется заземлить полюс в дополнение к антенне и коаксиальному кабелю.
  • Стойка, которая была закреплена в земле с помощью бетона, заменяет монтажную опору и мачту в сборе, которые поставлялись с тарелкой. Блюдо удерживается на шесте за счет втулки опорного кронштейна конвертера.

Инструкции по монтажу

  1. Выкопайте яму глубиной 36 дюймов и шириной от 8 до 12 дюймов в месте установки. Глубина отверстия должна быть не менее 6 дюймов ниже линии замерзания. Для большинства установок достаточно полюса длиной 6 футов, так как это позволяет 3 ′ полюса находиться под землей, а 3 ′ – над землей.
  2. Используйте ножовку, чтобы разрезать нижнюю часть столба под углом 45 °. Это предотвратит вращение шеста в бетоне с течением времени.
  3. Поместите шест в отверстие и используйте небольшое количество земли или камней, чтобы удерживать шест в вертикальном положении.Вам необходимо прикрепить растяжку, чтобы столб удерживался в вертикальном положении.
  4. Выровняйте столб с помощью пузырькового уровня. Выровняйте шест в двух разных местах под прямым углом друг к другу.
    Столб, вид сверху

    Установите уровень в 2 местах под прямым углом друг к другу
  5. Заполните отверстие быстросохнущим цементом. Остановитесь, когда
  6. Дайте цементу полностью высохнуть, прежде чем устанавливать тарелку на мачту.
  7. Перейдите к следующему разделу «Окончательная установка», чтобы завершить процесс установки.

ОПАСНО
ИЗБЕГАЙТЕ линий электропередачи!
При выполнении этих инструкций будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, электрическим освещением и силовыми цепями. Прикосновение к линиям электропередачи, электрическому освещению или силовым цепям может привести к летальному исходу. Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.

Монтаж мачты на крыше

ВАЖНО

Используйте крепление на крышу только в крайнем случае.Вы можете легко повредить крышу, наступив на нее, или вызвать утечку из-за неправильной герметизации монтажных отверстий. Проблемы с установкой крыши увеличиваются с возрастом крыши и типом кровельных материалов.

  • Не устанавливайте тарелку на шифер или трясущуюся черепицу.
  • Не устанавливайте тарелку на выступе.
  • На плоской крыше не устанавливайте посуду в местах скопления воды.

Пошаговые инструкции по установке мачты
на крыше

  1. Найдите центр стропила там, где вы хотите разместить монтажную опору.


    Step-1: Найдите место, где вы хотите разместить монтажную опору.
  2. Удерживайте монтажную опору в таком положении, чтобы центральная линия находилась по центру стропила.
  3. Используйте пузырьковый уровень, чтобы убедиться, что центральная линия строго вертикальна.

    Шаги 2 и 3: Отцентрируйте крепление на стропиле и убедитесь, что оно выровнено.
  4. Отметьте карандашом шесть отверстий в монтажной лапке.
  5. Снимите монтажную лапку и просверлите отверстие 3/16 ″ в двух отмеченных вами местах центральной линии.
  6. Просверлите четыре отверстия 3/16 ″ в четырех отмеченных вами местах внешних углов.
  7. Заполните все шесть отверстий небольшим количеством герметика для крыши.
  8. Используйте гаечный ключ, чтобы ослабить гайки на монтажной лапке, чтобы облегчить доступ к монтажным отверстиям.
  9. Удерживайте монтажную опору над отверстиями так, чтобы верхняя часть мачты вращалась и указывала прямо вверх.
  10. Используйте два винта с шестигранной головкой 5/16 ″ x 3 ″ в каждое из отверстий центральной линии, чтобы прикрепить монтажную ножку к крыше.Закрепите четыре внешних угловых отверстия четырьмя винтами с шестигранной головкой 1/4 ″ x 2 ″. Надежно затяните все шесть винтов.
  11. Уплотните монтажную опору кровельным герметиком. При нанесении герметика убедитесь, что вы запечатали области, показанные на рисунке ниже.

    Шаг 9: Убедитесь, что верхняя часть мачты направлена ​​прямо вверх.

    Шаг 11: Закройте монтажную опору, чтобы избежать утечки воды.
  12. Перейдите к следующему разделу «Окончательная установка», чтобы завершить процесс установки.
    ОПАСНО
    ИЗБЕГАЙТЕ линий электропередачи!
    При выполнении этих инструкций будьте предельно осторожны, чтобы избежать контакта с воздушными линиями электропередач, электрическим освещением и силовыми цепями. Прикосновение к линиям электропередачи, электрическому освещению или силовым цепям может привести к летальному исходу. Рекомендуется размещать антенну на расстоянии более 20 футов от воздушных линий электропередачи.

Окончательная установка

В этом разделе содержатся последние шаги, необходимые для передачи сигнала со спутниковой антенны на спутниковый ресивер.

Выравнивание мачты

Выравнивание мачты – один из самых важных шагов при установке. Если мачта неровная, настройки высоты и азимута не будут точными. Это затруднит получение спутникового сигнала.

Мачта должна быть ровной как в поперечном, так и в поперечном направлении. Поперечное выравнивание определяет, выровнена ли монтажная ножка. Выравнивание по горизонтали определяет, выровнена ли мачта.

Боковое выравнивание

  1. Если вы установили мачту на вертикальной поверхности, например на стене, вы выровняли мачту из стороны в сторону при установке опоры мачты. Перейдите к разделу «Выравнивание спереди назад» на следующей странице.
  2. Чтобы проверить, выровнена ли мачта из стороны в сторону, поместите пузырьковый уровень на мачту, как показано на рисунке ниже.
  3. Пузырек находится в центре окна уровня?
    Если ДА – переходите к «Выравнивание спереди назад».
    Если НЕТ
    a) Если пузырек не отцентрован, определите, с какой стороны опоры необходимо поднять.
    b) Выкрутите крепежные винты или крепежные винты с этой стороны монтажной ножки.
    c) Поместите шайбы между монтажной лапкой и монтажной поверхностью. Используйте достаточное количество шайб, чтобы выровнять монтажную ножку.
    г) Закрепите монтажную опору с помощью шпонок или крепежных винтов.

    Шаг 2: Убедитесь, что мачта выровнена из стороны в сторону.

    Шаг 3 : Если мачта неровная, добавьте шайбы, чтобы выровнять опору.
    ВНИМАНИЕ
    Соблюдайте осторожность при установке, регулировке или демонтаже антенны и мачты. Вес тарелки может привести к тому, что тарелка и мачта опрокинутся и ударит вас, посторонних людей или близлежащие предметы. Это может привести к травмам или повреждению посуды. Никогда не вставляйте пальцы внутрь мачты. Всегда беритесь за мачту за ее внешнюю окружность.

Выравнивание спереди назад

  1. Ослабьте два болта, крепящие мачту к монтажной опоре, чтобы мачта двигалась свободно.
  2. Поместите пузырьковый уровень на мачту, как показано на рисунке. Переместите мачту так, чтобы пузырь оказался в центре окна уровня.

    Шаг 2: Убедитесь, что мачта выровнена спереди назад.
  3. Затяните два болта, которыми мачта крепится к монтажной опоре.

Окончательная сборка тарелки

  1. Поместите сборку рычага тарелки с LNB на верхнюю часть мачты (или мачты).

    Шаг 1: Установите тарелку в сборе на мачту или мачту

    S только Шаг 1 : Ослабьте зажим мачты и опустите отражатель на мачту.Затяните зажимные винты.
  1. Найдите длину коаксиального кабеля RG-6 с коммуникационным (заземляющим) проводом, который будет проходить от спутниковой антенны до точки входа кабеля в здание.
    Если общая длина коаксиального кабеля RG-6 от антенны до приемника превышает 112 футов, вам может потребоваться дополнительный установочный компонент, например линейный усилитель, чтобы компенсировать большую длину кабеля.
  2. Отсоедините коммуникационный (заземляющий) провод от коаксиального кабеля.Выделяйте только то количество, которое требуется для установки коаксиального кабеля через рычаг LNB. (Владельцы антенн Sony переходят к следующему шагу.) Протолкните только коаксиальный кабель через нижнюю часть мачты и выведите наружу сверху. Вытяните около 2 футов кабеля из верхней части. Оберните кабель петлей и протяните его через опорный рычаг LNB, как показано ниже.
  3. Нанесите немного силиконовой смазки на разъем LNB и подсоедините конец коаксиального кабеля к LNB. (Владельцы антенн Sony: закрепите коаксиальный кабель на штанге LNB и перейдите к шагу 8.)

    Шаг 3: Пропустите кабель через мачту.

    Шаг 4: Подключите коаксиальный кабель к LNB.
  4. Вставьте конец LNB в конец опорного рычага LNB (протолкните любой лишний коаксиальный кабель обратно через опорный рычаг).
  5. Найдите специальную шестигранную стопорную гайку и вставьте ее в монтажное отверстие LNB в верхней части опорного рычага LNB.
  6. Найдите винт с крестообразным шлицем и вставьте его в монтажное отверстие LNB снизу опорного рычага LNB.Затяните винт отверткой
  7. .
  8. Найдите оборудование для заземления (болт, звездообразную шайбу и гайку).
  9. Вставьте болт, как показано ниже, и прикрепите коммуникационный (заземляющий) провод к основанию мачты (возможно, вы захотите обрезать дополнительный коммуникационный трос перед прикреплением). Другой конец этого провода подключите к блоку заземления на входе в здание.

    Шаги 5-7 : Закрепите LNB для поддержки.

    Шаг 9: Прикрепите соединительный (заземляющий) провод к опоре мачты с помощью гайки, звездообразной шайбы и болта.

Наконечник
Если у вас есть LNB с двумя выходами и вы планируете подключить антенну к двум отдельным приемникам, вам следует проложить оба кабеля на этом этапе.

Наконечник
Шестигранная стопорная гайка должна быть вставлена ​​в верхнюю часть LNB до того, как винт с крестообразной головкой будет вставлен в нижнюю часть LNB. В противном случае навинтить винт на гайку очень сложно.

Примечание
При использовании крепления на столб необходимо прикрепить заземляющий провод к металлическому столбу с помощью зажима заземления 1 1/2 дюйма.

Несколько слов о заземлении системы

Заземление спутниковой системы на центральное заземление здания помогает защитить ее и другие компоненты от повреждения молнией. У спутниковых систем разных производителей могут быть особые требования к заземлению. Однако установка антенны должна соответствовать местным нормам и национальным электротехническим нормам и правилам (NEC). Обратитесь к руководству пользователя вашей спутниковой системы за любой другой дополнительной информацией о заземлении. Заземлить спутниковую систему вы, вероятно, сможете самостоятельно.Но если вы не уверены, вам следует обратиться к квалифицированному электрику.

Допустимые точки заземления центрального здания

  • Заземленная внутренняя металлическая труба холодной воды в пределах пяти футов от точки входа в здание.
  • Заземленная металлическая служебная дорожка качения.
  • Заземленный корпус электрооборудования.
  • Восьмифутовый заземляющий стержень, вбитый в землю (только если он соединен с заземлением центрального здания с помощью заземляющего провода №6 или более толстого).
  • Другие допустимые заземляющие электроды, соответствующие разделам 250 и 810 Национального электротехнического кодекса (NEC).

Прокладка и заземление кабелей

  1. Прикрепите блок заземления к стене дома рядом с точкой, которую вы выбрали в качестве точки входа коаксиального кабеля. Возможно, вам придется использовать анкеры, тумблеры или шурупы для дерева, в зависимости от поверхности, на которой вы устанавливаете заземляющий блок.

    Шаг 1: Прикрепите блок заземления к стене вашего дома в назначенной точке входа.
  1. Проложите коаксиальный кабель и провод заземления от нижней части мачты к блоку заземления.
  2. Сделайте петлю от 3 до 5 дюймов, используя кабельные зажимы на блоке заземления, как показано. Это предотвратит попадание воды в соединение на блоке заземления.
  3. Нанесите силиконовую смазку на разъем и подключите коаксиальный кабель к блоку заземления
  4. Закрепите коммуникационный (заземляющий) провод на заземляющей колодке.
  5. Найдите центральную площадку под застройку (см. Список приемлемых площадок под центральную застройку на предыдущей странице).
  6. Найдите заземляющий провод (медный № 10 или алюминиевый № 8), который будет проходить от заземляющего блока к заземлению центрального здания. Присоедините провод заземления к блоку заземления, пропустив его через отверстие для провода в блоке заземления и затянув винт.
  7. Проложите заземляющий провод от заземляющего блока к заземлению центрального здания и подключите к заземлению центрального здания.
    ВАЖНО
    Национальный электрический кодекс США
    определяет, что коаксиальный кабель, подверженный воздействию молнии, должен быть подключен к системе заземления здания как можно ближе к точке ввода кабеля.
    ВНИМАНИЕ!
    Чрезвычайно важно заземлить антенну И коаксиальные кабели в одной точке центрального заземления здания. Удар молнии поблизости может легко повредить незаземленную антенну, приемник и телевизор. Подключение обоих заземляющих проводов к одной и той же точке заземления центрального здания соответствует требованиям норм и обеспечивает наилучшую защиту вашего оборудования.
    Советы по прокладке кабеля
    Если вы прокладываете заземляющий провод по земле, убедитесь, что провод закопан достаточно глубоко, чтобы его нельзя было повредить или открыть.
    • Если вы прокладываете провод или кабель над землей, используйте кабельные зажимы, чтобы прикрепить их к стене или поверхности.
    • Убедитесь, что провод заземления проложен в месте, где люди или животные вряд ли могут соприкоснуться с кабелем.

Прокладка кабеля в дом

  1. Просверлите отверстие в том месте, куда вы хотите ввести коаксиальный кабель.
  2. Нанесите на разъем немного силиконовой смазки и подключите коаксиальный кабель RG-6, который будет проходить от заземляющего блока к приемнику.
  3. Сделайте петлю от 3 до 5 дюймов, используя кабельные зажимы на блоке заземления.
  4. Проложите коаксиальный кабель через дом к задней части приемника. Вы можете проложить коаксиальный кабель через пол, стену или прямо к задней части ресивера. Если вы прокладываете кабель через стену, вы можете установить настенную пластину в том месте, где коаксиальный кабель входит внутрь дома, и использовать третий коаксиальный кабель RG-6.
  5. Используйте силиконовый герметик, чтобы загерметизировать все внешние соединения и отверстие, которое вы просверлили для коаксиального кабеля, чтобы войти в ваш дом.

    ВНИМАНИЕ!
    Перед сверлением убедитесь, что за стеной в области отверстия нет проводов или труб.

Завершение подключений

  1. Подключите коаксиальный кабель RG-6 к разъему SATELLITE IN на задней панели ресивера, как показано. НЕ подключайте коаксиальный кабель к разъему IN FROM ANTENNA!
  2. Снимите телефонную трубку, чтобы предотвратить поражение электрическим током при входящих вызовах.
  3. Подключите телефонный шнур на задней панели приемника к телефонной розетке.
    Шаг 1: Подключите кабель RG-6 к SATELLITE IN

    Шаг 2 и 3: Снимите телефон с крючка, прежде чем подсоединять телефонный шнур от розетки к задней части приемника.
    О телефоне
    Подключение
    Спутниковый ресивер звонит на телефонный номер один раз в месяц или около того, чтобы обновить вашу карту доступа. Он также используется для заказа событий с оплатой за просмотр. Эти звонки занимают всего несколько секунд.

Получение и точная настройка сигнала

Теперь, когда вы установили спутниковую антенну и проложили весь кабель, пришло время получить и точно настроить сигнал.Прежде чем начать, вы можете выйти на улицу и дважды проверить настройки азимута и высоты на тарелке.

  • Убедитесь, что индикатор возвышения (край металла, а не шайба или болт) выровнен по правильному возвышению.
  • Используйте компас, чтобы проверить правильность настройки азимута на антенне.

Если вы уверены, что настройки верны, снова откройте меню «Наведение антенны» и с помощью измерителя сигнала проверьте, получаете ли вы сигнал.После того, как вы получили сигнал, вам нужно будет выполнить некоторую тонкую настройку антенны, чтобы получить максимально возможный сигнал.

Информацию о наведении антенны см. В руководстве к приемнику.

Если вы не получаете сигнал, вам необходимо постепенно регулировать настройку азимута на антенне. После получения сигнала вы захотите продолжить регулировку азимута, чтобы попытаться получить наилучший сигнал.

Максимальная мощность сигнала
Хотя максимальная мощность сигнала равна 100, достигнутая мощность сигнала, вероятно, будет меньше.Хотя нет никакой разницы в качестве изображения между уровнем сигнала 60 и 85, чем выше сигнал, тем меньше вероятность его пропадания при плохой погоде.

Совет
Вы можете отрегулировать громкость телевизора, чтобы слышать измеритель сигнала с места нахождения антенны, или вы можете попросить друга посмотреть на измеритель сигнала и передать вам силу сигнала.

Регулировка азимута и высоты

  1. Используя компас, поверните антенну так, чтобы рычаг LNB указывал на правильный азимутальный курс.При необходимости ослабьте гайки опорной втулки. (Владельцы тарелок Sony ослабляют винты зажима мачты.)

  1. Если вы не слышите непрерывный тональный сигнал из измерителя сигнала, используйте следующую процедуру для настройки антенны, пока вы не услышите один непрерывный тональный сигнал:
  • В верхней части мачты находится кусок ленты с равномерно расположенными отметками. Осторожно поверните блюдо на одну отметку вправо и сделайте паузу 3-5 секунд.
  • Если вы не слышите непрерывный звуковой сигнал, поверните линию кронштейна вверх, чтобы сделать отметку «галочкой», чтобы вернуть блюдо в исходное положение, а затем на одну отметку влево и сделайте паузу в течение 3-5 секунд.

  • Продолжайте вращать тарелку на одну отметку за делением дальше вправо и влево от центра (обязательно делайте паузу на 3-5 секунд в каждой позиции), пока не услышите непрерывный звуковой сигнал и максимальное показание измерителя сигнала.
  1. После получения сигнала продолжайте регулировку азимута, вращая антенну с небольшими приращениями влево и вправо, пока не достигнете максимально возможной силы.
  2. Затяните гайки опорной втулки, чтобы тарелка не вращалась влево и вправо.
  3. Слегка ослабьте подъемные гайки на опорном рычаге LNB, чтобы можно было перемещать тарелку вверх и вниз.
  4. Отрегулируйте высоту антенны вверх и вниз, пока не получите максимально возможную мощность сигнала:
  • Переместите блюдо на одну отметку вверх, сделайте паузу на 5 секунд и проверьте мощность сигнала.
  • Переместите тарелку вниз (вернитесь к исходной настройке высоты), затем переместите одну отметку вниз, сделайте паузу на пять секунд и проверьте мощность сигнала.

  1. Когда вы достигнете максимальной мощности сигнала (пиковый сигнал), затяните подъемные гайки на опорном рычаге.
    Высота
    Регулировка
    При настройке высоты убедитесь, что вы выровняли настройку высоты с индикатором высоты, а не с болтом.

Программирование заказа

После того, как вы получили и настроили спутниковый сигнал, последний шаг, который вам нужно выполнить, – это позвонить поставщикам программ, чтобы заказать программирование, а затем просмотреть руководство по эксплуатации спутникового ресивера для получения информации об использовании всех замечательных функций, которые он предлагает.

Поиск и устранение неисправностей

Не могу принять спутниковый сигнал

Большинство проблем с получением сигнала можно отнести к одной из следующих точек: неправильная разводка кабелей и соединений или неточное позиционирование и наведение антенны.

Проблемы с кабелями и подключениями

  1. Убедитесь, что вы используете правильный тип коаксиального кабеля RG-6 для подключения LNB к заземляющей колодке и заземляющей колодке к спутниковому ресиверу.Стандартные коаксиальные кабели кабельного телевидения (RG-59) НЕ передают спутниковые сигналы должным образом. Важно: НЕ подключайте кабель RG-6 от антенны или заземляющего блока к любому существующему телевизионному кабелю в вашем доме. Не используйте обычные ТВ-разветвители. Они не будут передавать спутниковые сигналы.
  2. Убедитесь, что карта доступа полностью вставлена ​​в слот для карты доступа.
  3. Проверьте все кабельные соединения, чтобы убедиться, что они надежно прикреплены к нужным разъемам, от телевизора до спутникового ресивера, вплоть до антенны LNB.Убедитесь, что центральный провод разъема коаксиального кабеля не изогнут и не сломан.
  4. Убедитесь, что кабель от антенны к ресиверу подключен к разъему SATELLITE IN на задней панели ресивера (НЕ к разъему ANTENNA IN).

Проблемы позиционирования и наведения антенны

  1. Убедитесь, что вы используете правильный азимут и высоту для вашего города, используя меню наведения антенны.
  2. Убедитесь, что блюдо физически установлено на правильную высоту в соответствии с меню наведения антенны.
    • Убедитесь, что подставка для посуды установлена ​​ровно.
    • Убедитесь, что индикатор возвышения (кромка металла, НЕ шайба или болт) выровнен по правильному возвышению.
  3. Используйте компас, чтобы убедиться, что опорный рычаг LNB направлен в сторону правильного азимута (числа), как указано в меню наведения антенны. Находящиеся поблизости металлические предметы могут привести к неточным показаниям компаса.
  4. Убедитесь, что нет препятствий (деревья, здания, окна, ваше тело или руки и т. Д.), Которые могут блокировать спутниковый сигнал.
  5. Медленно вращайте тарелку влево или вправо (по одной отметке за раз), делая паузу в каждой по 3-5 секунд, пока индикатор на экране не выдаст один непрерывный звуковой сигнал.
  6. Если вы не можете получить сигнал, поворачивая тарелку влево и вправо, отрегулируйте высоту тарелки.
    • Верните опорный рычаг LNB на исходный азимут (направление компаса слева направо).
    • Ослабьте подъемные гайки на опорном рычаге LNB и переместите тарелку вверх или вниз (по одной отметке за раз).По окончании затяните гайку.

Временная потеря спутникового сигнала

Если вы временно потеряете спутниковый сигнал, проблема обычно может быть связана с одной из следующих точек:

  1. Rain Fade. Затухание из-за дождя – это нормальная временная потеря спутникового сигнала из-за неспособности спутникового сигнала проникать через необычно тяжелые, залитые дождем облака, дождь или снегопад. Затухание дождя обычно бывает кратковременным и длится только до тех пор, пока сохраняется состояние сильной облачности.
    Чтобы свести к минимуму эффект замирания под дождем, увеличьте мощность сигнала до максимума. Затем, когда происходит затухание дождя, у вас больше шансов получить достаточно сильный сигнал для просмотра.
    Убедитесь, что тарелка надежно закреплена. Сильный ветер, который часто сопровождает сильные ливни, может сместить антенну с места, если она не закреплена надежно.
    Кроме того, сильный / мокрый снег и лед на антенне могут блокировать спутниковый сигнал до тех пор, пока он не будет удален.
  2. Перегретые компоненты. Для безопасной и правильной работы спутниковый ресивер должен иметь соответствующую вентиляцию. Если ресивер перегреется, спутниковый сигнал может ухудшиться, пока не будет восстановлена ​​соответствующая вентиляция. Не ставьте видеомагнитофоны или другие компоненты на спутниковый ресивер.

Вы слышите звук набора номера во время разговора по телефону
(если спутниковый ресивер подключен к телефонной линии)

Возможно, ваш спутниковый ресивер пытается позвонить в биллинговый центр.В нормальных условиях приемник вешает трубку каждый раз, когда обнаруживает, что он интерпретирует как голос в линии. После четырех неудачных попыток получить гудок приемник рассчитан на выполнение вызова независимо от состояния линии. Если вы используете телефон, когда трубка звонит, вы услышите звук набора номера. Не волнуйтесь: ваша телефонная связь не прервется.

Ступеньки для наведения антенны

  1. Шаг 1. Получаете ли вы сигнал?
    • Если да, переходите к шагу 4.
    • Если нет, переходите к шагу 2.
  2. Шаг 2: Отрегулируйте азимут вправо или влево. Вы сейчас получаете сигнал?
    • Если да, переходите к шагу 4.
    • Если нет, переходите к шагу 3.
  3. Шаг 3. Отрегулируйте высоту на 1 деление вверх или вниз. Вы сейчас получаете сигнал?
    • Если да, переходите к шагу 4.
    • Если нет, вернитесь к шагу 1.
  4. Шаг 4: Тщательно отрегулируйте азимут (влево или вправо) и угол места (вверх или вниз), пока не будет достигнут пиковый сигнал. По окончании затяните болты азимута и возвышения.

Номер установщика цифровой спутниковой системы

Thomson Consumer Electronics (Цифровые спутниковые системы)

Линия поддержки

Служба поддержки цифровых спутниковых систем 1-800-679-4776
Позвоните по этому номеру, чтобы решить вопросы, связанные с обслуживанием, использованием и уходом.

Провайдеры программ

DIRECTV

Служба поддержки клиентов 1-800-347-3288
Используйте этот номер для решения вопросов по программированию и выставлению счетов, а также для отключения обслуживания.

Активация установщика 1-800-277-4388
Используйте этот номер для активации только что установленной системы.

USSB

Служба поддержки клиентов 1-800-204-8772
Используйте этот номер для решения вопросов по программированию и выставлению счетов, а также для отключения обслуживания.

Активация установщика 1-800-883-8772
Используйте этот номер для активации только что установленной системы.

Публикации цифровых спутниковых систем

Публикация / описание

Новый дом «Предварительная проводка» и каталог комплектующих для систем распределения и антенн
Для получения перечисленных выше публикаций обращайтесь:
Thomson Consumer Electronics
10003 Bunsen Way
Louisville, KY 40299
Телефон: 502-491-8110

Номер публикации
T-DSSPREWIRE-1
T-8743CM

Индекс

А м
Допустимые точки заземления центрального здания 31 Мачта выравнивающая 28
Прием спутникового сигнала 35 Посыльный (заземляющий) провод 30
Установка азимута, регулировка 36 Сборка металлической посуды 14
К Варианты монтажа Кирпич или заливной бетон 19
Кабель, ввод в дом 33 Пустотелый или шлакоблок wass 20
через мачту 30 Крепление на столб 23
Центральный строительный участок 11, 31 Крыша 25
приемлемые баллы 31 Цельная древесина или сайдинг внахлест 16
Переключатель каналов 4/5 7
Компас, используя 9 Национальный электротехнический кодекс (NEC) 11, 31
Подключение антенны к ресиверу 34 П
Д Телефонная связь 34
Блюдо окончательной сборки 29 Пластиковая тарелка
Шаг наведения антенны 39 вместе 14
Анкеры двойного расширения 19 Точное обследование участка 9
Капельная петля 32 р
E Капельные петли коаксиального кабеля RG-6 32
Высота 14 трассировка в дом 33
Угол возвышения 9 Крепление на крышу, уплотнение опорной ножки 26
Гайка подъема 14 Варианты монтажа на крыше 25
Высота, регулировка 37 ю
Факс Обследование площадки 9
Точная настройка спутникового сигнала по азимуту 36 Опорная втулка 14
G т
Провод заземления, разделяющий 30 Поиск и устранение неисправностей сигнала для проверки системы 38
Блок заземления 12
Заземление точки входа в системный дом 31
Провод заземления 32
л
Вариант монтажа сайдинга внахлест с использованием распорки 18
Крепление LNB к опорному рычагу LNB 30
подключение коаксиального кабеля RG-6 30


10330 North Meridian Street
Indianapolis, IN 46290

© 1998 Thomson Consumer Electronics, Inc.

Добавить комментарий

Ваш адрес email не будет опубликован.
