Содержание

Модулятор конвертер HDMI в цифровой эфир DVB-T TERRA MHD101

Модулятор MHD101 преобразует сигнал от любого источника с HDMI выходом в сигнал кабельного телевидения высокой четкости FULL HD. Позволяет передать  HD видео сигнал на неограниченное количество HD телевизоров через существующие кабельные сети в формате DVB-T. Программирование модулятора MHD101 осуществляется через USB-интерфейс с помощью программного продукта,который входит в комплект поставки.

Возможные источники сигнала:
– медиа-плееры
– компьютеры
– кабельное или спутниковое ТВ
– Blu-Ray и DVD плееры
– видеокамеры
– и других устройств

Сфера применения:
– гостиницы и отели
– бары, рестораны
– торговые офисы и магазины
– предприятия и офисы
– концертные залы
– студии

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вход 1 x HDMI & 1 x CVBS

Разъем: 1 x HDMI & 1 x RCA – гнездо (Белый, Красный, желтый)

Видео формат: MPEG-4 AVC/H. 264

Профиль /Profile: Высокий профиль 4.0

Разрешение: 1920×1080-30p для HDMI PAL 720×576@25fps

Поддержка HDCP: Да

Аудио формат: HDMI & Моно/Стерео

Стандарт: MPEG-1 II

Скорость передачи данных /Bit Rate: 64, 96, 128, 192, 256, 320, 384 Кбит/с

Уровень: 0.5 Vpp … 1.0 Vpp

Видео формат: Encoding H.264 MPEG-4 AVC/H.264

Скорость передачи данных /Bit rate 1 – 19 МБ/с

Конфигурируемые параметры: Service Name, Service ID, видео PID, Audio PID, PID PMT, PID PCR

Транспортная обработка потока (TS)

Автоматическая регенерация: NIT, PAT, CAT, SDT, PMTs, EITs tables

Конфигурируемые параметры: TS ID, Original Network ID, Network ID, Provider Name

Поддержка LCN: Да

Провайдеры LCN: Nordin, ITC/UK, EICTA/Europe, Новая Зеландия



EN 300 744

Ширина полосы 5,6,7,8 МГц

Количество носителей 2K,8K

Модуляция: QPSK,16QAM, 64QAM

Защитный интервал 1/4, 1/8, 1/16, 1/32

Прямая коррекция ошибок (FEC) 1/2, 2/3, 3/4, 5/6, 7/8

Тип RF выхода

RF DVB-T (COFDM)

RF частота: 174…862 МГц (шаг на 1 Гц) НАЧИНАЯ С 6 ЧАСТОТНОГО КАНАЛА

Выходной уровень максимальный 90 dBV

Соединитель: 75 – «F»

Аттенюатор выходной: 0…20 дБ

MER: 35 дБ

Shoulder Attenuation: >45 dBc

Output loop-through loss: <1 дБ

Соединители: 2 x «F»

Программирование интерфейса

SSDisplay + кнопки или интерфейс USB

Общий

Напряжение питания +12 Вольт

Ток потребления: макс. 400 мА

Рабочая температура: 0 C … 50 C

Температура хранения -10 C … +70 C

Влажность: до 90%

Размеры (Ш x В x Г): 205 x 101,80 x 41 мм Вес: 0,3 кг



 Скачать инструкцию по модулятору hdmi в dvb-t fullhd terra mhd100

Файлы для скачивания

Аналогово-цифровой преобразователь для ТВ антенны

В противовес расхожему мнению, до сих пор существует достаточно много телезрителей, которые зависят от старомодных антенн “заячьи уши”, эти антенны идут в комплекте с телевизором или же продается в “Wal-Mart” зарубежом или в “Эльдорадо”, в магазинах на “Горбушке”, в России. Располагается такая антенна на самой верхушке телевизора и ловит телевизионный сигнал.

Zinwell ZAT-970A – аналогово-цифровой преобразователь телевизионного сигнала для антенны.

Сегодня, те антенны вынуждены ловить не аналоговый, а цифровой сигнал, вот почему устройство в виде преобразователя Zinwell ZAT-970A – это неотъемлемое дополнение к телевизору для тех, у кого дома все еще стоят старенькие аналоговые телевизоры и кто хочет посмотреть субботнее вечернее шоу.

Между аналоговыми и цифровыми волнами существует большая разница, которая делит мир на две части – одна продолжает пользоваться старой доброй антенной “заячьи уши” или подобной внешней антенной, другая же половина отдает предпочтение дорогому миру HDTV, Blu-ray проигрывателей, 3D, так же помогает приемник потокового видео, Wi-Fi связь, точки доступа Wi-Fi и множество других приспособлений для того, чтобы оборудовать свою домашнюю систему развлечений по последнему слову техники.

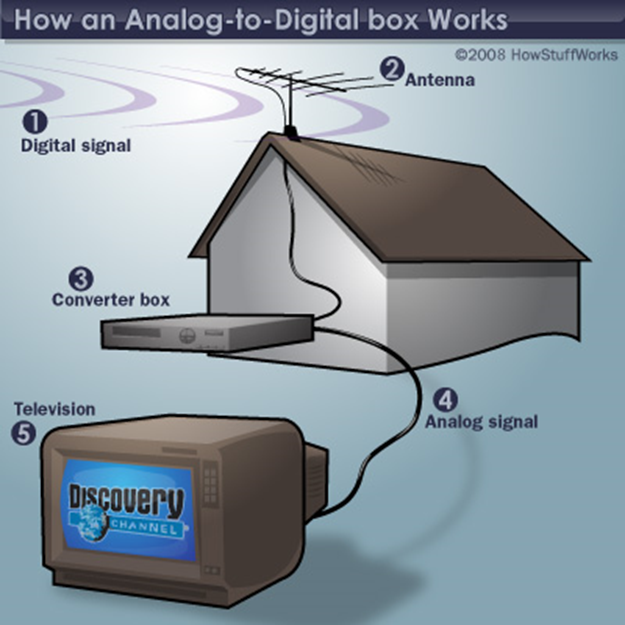

Аналогово цифровой преобразователь принцип работы:

Преобразователь Zinwell ZAT-970A – это то, недостающее звено, которое позволяет старенькому телевизору с аналоговым сигналом работать в цифровыми сигналами. В цифровых системах все данные посылаются в потоке 1 и 0. Обычный домашний приемник эту информацию воспринимает как путаницу или помехи. И от этого вы уверены, что вам нужен новый приемник, а этот пришел в негодность.

Однако вам он не понадобится, если у вас уже есть Zinwell, который с легкостью принимает цифровые сигналы, которые передаются в эфир и переводит их в аналоговый сигнал, который может “прочитать” ваш телевизор.

На самом деле, это очень легко, так как в данном случае задействовано всего лишь две коробки с оборудованием – приемник и панель управления.

Если вам повезло, и у вас на задней панели телевизора окажется RF разъем и шнур RCA, то вам надо будет лишь соединить их, чтобы подключить конвертер к телевизору и настроить несколько параметров.

Zinwell ZAT-970 – многоязычный аппарат, он поддерживает английский, испанский и французский языки (например, примерно 14% передач в Канаде передаются именно в цифровом формате, в США и Европе эта цифра еще выше). Это значит, что если вы хотите вложить деньги более выгодно и не хотите покупать кабельное ТВ, тарелку HDTV или же Wi-Fi, то приобретение Zinwell – идеальный выбор.

У аналого-цифрового преобразователя Zinwell ZAT-970A есть интересная встроенная технология автоматического поиска цифрового контента со 2-го по 69-ый каналы. Также он поддерживает функцию “родительский контроль” с помощью технологии V-Chip, субтитры и экстренный вызов.

ОШИБКА – 404 – НЕ НАЙДЕНА

  • Главная
  • У нас было лишнее масло.

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Прорыв оптоизолятора SparkFun

В наличии БОБ-09118

14

Избранное Любимый 23

Список желаний

Зарядное устройство SparkFun USB LiPoly — одноэлементное

В наличии ПРТ-12711

17,95 $

8

Избранное Любимый 33

Список желаний

МИКРОЭ Нано LR Click

Осталось всего 3! WRL-18997

44,95 $

Избранное Любимый 0

Список желаний

MIKROE Бесколлекторный 6 Click

Нет в наличии РОБ-20199

26,95 $

Избранное Любимый 0

Список желаний

WROOM в Новый год!

1 января 2021 г.

Доступны две версии модуля ESP32 WROOM в виде автономных микросхем, а также новый USB-адаптер BLE и некоторые бамперы. С НОВЫМ ГОДОМ!

Избранное Любимый 0

Поиск пропавших предметов с помощью RFID, часть 2

8 сентября 2021 г.

Вторая часть серии о различных технологиях, которые можно использовать для поиска пропавших предметов – в данном случае фрисби.

Избранное Любимый 0

Цифровая песочница PicoBoard

15 августа 2014 г.

В этом руководстве показано, как загрузить код в цифровую песочницу, чтобы эмулировать функциональность PicoBoard с помощью Scratch.

Избранное Любимый 1

Qwiic Haptic Driver DA7280 Руководство по подключению

29 апреля 2021 г.

Тактильный драйвер Qwiic включает в себя миниатюрный вибрационный двигатель с линейным резонансным приводом (LRA) и микросхему драйвера двигателя DA7280 от Dialog Semiconductor для приложений, требующих тактильной обратной связи.

Избранное Любимый 1

Аналого-цифровое преобразование [Analog Devices Wiki]

Эта версия (20 января 2021 г., 15:52) была одобрена Дугом Мерсером. Доступна ранее утвержденная версия (05 сентября 2013 г., 19:55).

Содержание

  • Глава 20. Аналого-цифровое преобразование

    • 20.1 Что они делают

    • 20.2 Основные операции

    • 20.3 Основные характеристики

    • 20.4 Классификация АЦП

    • 20.5 Как это работает — архитектура Flash

    • 20.6 Как это работает — архитектура конвейера

    • 20.7 Принцип работы — Архитектура SAR

    • 20. 8 Как это работает — Архитектура сигма-дельта

20.1 Что они делают

Аналого-цифровые преобразователи (АЦП) преобразуют аналоговые сигналы, сигналы реального мира, такие как температура, давление, напряжение, ток, расстояние или интенсивность света, в цифровое представление этого сигнала. Затем это цифровое представление можно обрабатывать, манипулировать, вычислять, передавать или сохранять.

Рисунок 20.1 Аналого-цифровое преобразование

Во многих случаях процесс аналого-цифрового преобразования — это всего лишь один шаг в рамках более крупного цикла измерения и управления, где оцифрованные данные обрабатываются, а затем снова преобразуются в аналоговые сигналы для управления внешними преобразователями. Эти датчики могут включать в себя такие вещи, как двигатели, нагреватели и акустические дайверы, такие как громкоговорители. Производительность, требуемая от АЦП, будет отражать цели производительности контура измерения и управления.

Потребности в производительности АЦП также будут отражать возможности и требования других элементов обработки сигналов в контуре.

Рисунок 20.2 Цикл измерения и управления

20.2 Основные операции

АЦП производит выборку аналогового сигнала через равные промежутки времени и присваивает цифровое значение каждой выборке. Цифровое значение появляется на выходе преобразователя в двоично-кодированном формате. Значение получается путем деления дискретизированного аналогового входного напряжения на опорное напряжение и их умножения на количество цифровых кодов. Разрешение преобразователя задается количеством двоичных разрядов в выходном коде.

Рисунок 20.3 Код цифрового выхода

АЦП выполняет два процесса: выборку и квантование. АЦП представляет аналоговый сигнал с бесконечным разрешением как цифровой код с конечным разрешением. АЦП выдает 2N цифровых значений, где N представляет количество двоичных выходных битов. Аналоговый входной сигнал будет находиться между уровнями квантования, поскольку преобразователь имеет конечное разрешение, что приводит к присущей ему неопределенности или ошибке квантования. Эта ошибка определяет максимальный динамический диапазон преобразователя.

Рисунок 20.4 Процесс квантования

Процесс дискретизации представляет собой непрерывный сигнал во временной области со значениями, измеренными через дискретные и равномерные интервалы времени. Этот процесс определяет максимальную ширину полосы дискретизированного сигнала в соответствии с теорией Найквиста. Эта теория утверждает, что частота сигнала должна быть меньше или равна половине частоты дискретизации, чтобы предотвратить наложение спектров. Наложение спектров — это состояние, при котором частотные сигналы за пределами желаемого диапазона сигналов в процессе дискретизации появляются в интересующей полосе пропускания. Однако этот процесс наложения можно использовать при проектировании систем связи для преобразования с понижением частоты высокочастотного сигнала в более низкочастотный. Этот метод известен как недостаточная выборка. Критерием недостаточной дискретизации является достаточная входная полоса пропускания и динамический диапазон АЦП для получения интересующего сигнала с самой высокой частотой.

Рисунок 20.5 Процесс отбора проб

Выборка и квантование являются важными понятиями, поскольку они устанавливают пределы производительности идеального АЦП. В идеальном АЦП переходы кода разнесены ровно на 1 младший значащий бит ( LSB ). Итак, для N-разрядного АЦП имеется 2N кодов и 1 LSB = FS/2N, где FS — полное аналоговое входное напряжение. Однако на работу АЦП в реальном мире также влияют неидеальные эффекты, которые приводят к ошибкам, выходящим за рамки тех, которые диктуются разрешением преобразователя и частотой дискретизации. Эти ошибки отражены в ряде характеристик характеристик переменного и постоянного тока, связанных с АЦП.

Рис. 20.6 Передаточная функция для идеального АЦП

Любой аналоговый вход в этом диапазоне дает тот же код цифрового выхода.

20.3 Основные характеристики

Спецификация и термины, единицы измерения Значение Значение
Характеристики постоянного тока
Разрешение или биты Количество битов, представляющих аналоговый сигнал, обычно от 6 до 24. Определяет, насколько малый вход может быть разрешен.
Скорость или скорость преобразования, тыс. отсчетов/с или млн отсчетов/с Количество повторяющихся преобразований в секунду для полномасштабного изменения заданного разрешения и линейности Определяет самую быструю возможность выборки АЦП
Младший бит ( LSB ) Самый правый бит в выходном коде АЦП. 9Размер 0171 LSB зависит от разрешения преобразователя. Не спецификация, а общий термин.
Старший бит ( MSB ) Крайний левый бит в выходном коде АЦП. Не спецификация, а общий термин.
Дифференциальная нелинейность (DNL), выраженная в единицах LSB Отклонение от идеальной (1 LSB ) ширины кода между любыми двумя соседними кодами. В идеальном преобразователе каждый код имеет одинаковый размер, а DNL равен нулю. DNL, ​​INL, ошибка смещения и ошибка усиления определяют, насколько точно данные представляют сигнал во всем внутреннем и внешнем диапазоне.
Интегральная нелинейность (INL), выраженная в единицах LSB
(также именуемый
«относительная ошибка точности»)
Отклонение фактической точки перехода кода от ее идеального положения на прямой, проведенной между конечными точками передаточной функции. Сужение или расширение ширины кода, вызванное DNL, ​​может привести к «отсутствию кодов» и добавлению шумов и частотных помех помимо эффектов квантования.
Смещение, выраженное в единицах LSB Разница между идеальным и фактическим выходным сигналом, когда вход преобразователя равен нулю. INL описывает абсолют
точность преобразователя.
Вычисляется после удаления ошибок смещения и усиления.
Ошибка усиления/ошибка полной шкалы, выраженная в единицах LSB Разница между идеальным и фактическим выходным сигналом, когда вход преобразователя находится на полной шкале. INL создает дополнительные гармоники и помехи в частотной области.

Рисунок 20.7 Передаточная функция АЦП с ошибкой DNL

Рис. 20.8 Передаточная функция АЦП с ошибкой INL

Спецификация и термины, единицы измерения Значение Значение
Характеристики переменного тока
Динамический диапазон без паразитных составляющих (SFDR), дБ Отношение амплитуды основной частоты к амплитуде наибольшего паразитного сигнала в заданной полосе частот. Важны в связи
приложения где шпора 9 мая0198
создают помехи соседнему каналу.
Общее гармоническое искажение
(THD), дБ Отношение среднеквадратичного значения суммы первых шести гармоник к амплитуде основной частоты. Гармоники — это компоненты шума, связанные с аналого-цифровым преобразованием или генерируемые им. Гармоники могут ограничивать динамические характеристики преобразователя.
Отношение сигнал-шум-и-искажение (SINAD), дБ Отношение среднеквадратичного значения амплитуды сигнала к среднему значению корня суммы квадратов (RSS) всех остальных спектральных составляющих включая гармоники, но исключая постоянный ток. SINAD указывает на истинную линейность переменного тока АЦП, поскольку учитывает влияние 2-й и 3-й гармоник
Эффективное число битов (ENOB) ENOB = SINAD …1,76 дБ 6,02 ENOB определяет динамику
производительность данного АЦП по сравнению с идеальным преобразователем.
Отношение сигнал/шум (SNR) или отношение сигнал/шум без гармоник. Аналогично SINAD, отношение среднеквадратичной амплитуды сигнала к среднему значению суммы квадратов всех других спектральных составляющих, за исключением первых пяти гармоник и постоянного тока. SNR указывает шумовые характеристики преобразователя по сравнению с идеальным преобразователем.
Полоса пропускания аналогового сигнала (полная мощность, слабый сигнал), кГц или МГц Входная частота, на которой основная частота в БПФ выходного сигнала снижается на 3 дБ . Обычно определяется
Усилитель выборки и хранения преобразователя. Важно в приложениях с недостаточной выборкой ПЧ. Эта спецификация может быть несовместима с максимальной частотой дискретизации АЦП.
Рассеиваемая мощность, мВт или Вт Количество энергии, потребляемой преобразователем. Важно для приложений, чувствительных к мощности, в которых срок службы батареи, температура или ограниченное пространство могут повлиять на требования к рассеиваемой мощности.

Рисунок 20.9 Характеристики частотной области

20.4 Классификация АЦП

Скорость и точность являются двумя критическими показателями производительности АЦП. Как таковые, они предоставляют средства для широкой классификации современных монолитных АЦП. Микросхемы АЦП можно условно сгруппировать по этим признакам как универсальные, высокоскоростные или прецизионные. Преобразователи с разрешением от 8 до 14 бит и скоростью преобразования ниже 10 млн отсчетов/с обычно считаются АЦП общего назначения. Те, у кого скорость преобразования выше 10 млн отсчетов/с, обычно получают название «высокоскоростной», а те, у кого разрешение 16 бит или более, попадают в категорию прецизионных АЦП.

Однако эти определения несколько произвольны и в значительной степени отражают современное состояние дел.

В рамках этих широких категорий АЦП также можно сгруппировать в соответствии с архитектурой преобразователя. Наиболее популярными типами являются флэш-память, конвейерная обработка, регистр последовательного приближения и сигма-дельта. Каждая архитектура предлагает определенные преимущества в отношении скорости преобразования, точности и других параметров. Характеристики, связанные с каждой архитектурой, помогают определить ее пригодность для данного приложения.

АЦП были реализованы как в виде дискретных конструкций, иногда построенных с использованием гибридных корпусов, так и в виде монолитных конструкций, реализованных в виде интегральных схем (ИС). Большая часть обсуждения производительности АЦП на этих страницах относится именно к АЦП в форме ИС. На разработку монолитных АЦП сильно повлияли технологические инновации, как в высокопроизводительных процессах, таких как биполярные, биКМОП и SiGe, так и в основных процессах КМОП.

Со временем миграция конструкций АЦП на КМОП-процессы с меньшей геометрией расширила возможности повышения производительности, а также позволила обеспечить более высокий уровень интеграции. Такая интеграция может увеличить количество каналов преобразования, реализуемых на одном кристалле, или позволить выполнять функции, связанные с преобразованием, на кристалле. В результате размер кристалла и, следовательно, размер корпуса зависят от используемого полупроводникового процесса. Процесс также определяет напряжение питания, которое наряду со скоростью преобразования влияет на рассеиваемую мощность.

20.5 Как это работает — архитектура Flash

Во флэш-архитектуре или параллельной архитектуре АЦП массив компараторов 2N-1 преобразует аналоговый сигнал в цифровой с разрешением N бит. Компараторы получают аналоговый сигнал на один вход и уникальную долю опорного напряжения на другой. Опорное напряжение для каждого компаратора часто является отводом резистивного делителя напряжения, при этом компараторы смещаются с приращением напряжения, эквивалентным 1 LSB . Массив компаратора синхронизируется одновременно.

Компараторы с опорным напряжением меньше аналогового входа будут выдавать цифровое. Компараторы с опорным напряжением выше аналогового входа будут выдавать цифровой ноль. При совместном считывании выходы представляют собой «код термометра», который логика выхода преобразует в стандартный двоичный код.

Рисунок 20.10 Архитектура флэш-памяти

Плюсы:

+ Очень быстро преобразует за один такт АЦП.

Минусы:

– Требуется много компараторов. Физические ограничения монолитной интеграции обычно допускают только разрешение до 8 бит на микросхему АЦП.
– Высокая входная емкость.

20.6 Как это работает — архитектура конвейера

Эта архитектура делит преобразование на два или более этапа. Каждый каскад состоит из схемы выборки и хранения (S/H), м -битного флэш-АЦП и ЦАП. Аналоговый сигнал подается на первый каскад, где он дискретизируется S/H и преобразуется в цифровой код флэш-АЦП. Код, сгенерированный флэш-АЦП на этом этапе, представляет собой наиболее значащие биты конечного вывода АЦП.

Затем тот же код подается на ЦАП, который повторно преобразует код обратно в аналоговый сигнал, который вычитается из исходного дискретизированного аналогового входного сигнала. Результирующий разностный сигнал или остаток затем усиливается и отправляется на следующую стадию конвейера, где весь процесс повторяется. Количество необходимых каскадов зависит от требуемого разрешения и разрешения флэш-АЦП, используемых в каждом каскаде. Теоретически общее разрешение АЦП должно быть суммой разрешений флэш-АЦП. Но на практике для исправления ошибок требуются дополнительные перекрывающиеся биты.

Плюсы:

+ Не так быстро, как чистая флэш-архитектура, но обеспечивает более высокое разрешение и динамический диапазон.
+ Обрабатывает широкополосные входы.
+ Использование дизеринга и усреднения увеличивает эффективное разрешение преобразователя.
+ Разрешает выборку широкополосного сигнала ПЧ.

Минусы:

– Задержка трубопровода. Общая пропускная способность может быть равна производительности флэш-преобразователя (одно преобразование за цикл), но с задержкой или задержкой конвейера, равной количеству этапов.
– Точность преобразования зависит от линейности ЦАП.
— не подходит для приложений, в которых результаты преобразования должны быть доступны сразу после такта выборки.

Рисунок 20.11 Один каскад преобразователя с конвейерной схемой

20.7 Принцип работы — Архитектура SAR

Преобразователь SAR работает как весы, которые сравнивают неизвестный вес с серией известных весов. Вместо весов преобразователь SAR сравнивает аналоговое входное напряжение с серией последовательно меньших напряжений, представляющих каждый из битов в цифровом выходном коде. Эти напряжения являются долями полного входного напряжения (1/2, 1/4, 1/8, 1/16…1/2 N , где N=число битов).

Первое сравнение выполняется между аналоговым входным напряжением и напряжением, представляющим старший бит ( MSB ). Если это аналоговое входное напряжение больше, чем напряжение MSB , значение MSB устанавливается равным 1, в противном случае оно устанавливается равным 0. Второе сравнение выполняется между аналоговым входным напряжением и напряжением, представляющим сумму MSB и следующий старший бит. Затем соответствующим образом устанавливается значение второго старшего бита. Третье сравнение выполняется между аналоговым входным напряжением и напряжением, представляющим сумму трех старших битов. В этот момент устанавливается значение третьего старшего бита. Процесс повторяется до тех пор, пока значение LSB установлен.

Плюсы:

+ Использует один компаратор для достижения высокого разрешения, что приводит к небольшому размеру кристалла для монолитных АЦП.
+ Нет задержки конвейера.
+ Хорошо подходит для непериодических входов.
+ Использование дизеринга и усреднения увеличивает эффективное разрешение преобразователя.
+ Разрешает недостаточную выборку.

Минусы:

– Требуется N сравнений для достижения N-битного разрешения, что больше, чем у флэш-памяти и конвейера.
– Точность преобразования зависит от линейности ЦАП и шума компаратора.

Рис. 20.12. АЦП регистра последовательного приближения (SAR).

20.8 Как это работает — Архитектура сигма-дельта

Базовыми элементами этой архитектуры являются интегратор, компаратор и одноразрядный ЦАП, которые вместе образуют сигма-дельта модулятор. Модулятор вычитает ЦАП из аналогового входного сигнала и затем подает сигнал на интегратор. Затем выход интегратора поступает на компаратор, который преобразует сигнал в однобитовый цифровой выходной сигнал. Полученный бит подается на ЦАП, который производит аналоговый сигнал, который нужно вычесть из входного сигнала. Процесс повторяется с очень высокой «частотой передискретизации».
