Координаты спутников для спутниковой тарелки: Как определить направление антенны на спутник

Как определить направление антенны на спутник

Для того чтобы спутниковое ТВ работало, антенна должна быть направлена точно на спутник.

МТС: ABS-2A (75° в. д.)
Телекарта: Экспресс-80 (80° в. д.) и Экспресс-АМ5  (140° в. д.)
Триколор: Экспресс-АМУ1/Eutelsat 36B  (36° в. д.) и Экспресс-АТ1  (56° в. д.)
НТВ Плюс: Экспресс-АМУ1/Eutelsat 36B/Eutelsat 36C  (36° в. д.), Экспресс-АТ1 (56° в. д.) и Express AT 2 (140 в.д.)

Чтобы точно направить антенну в сторону спутника, мастера-установщики используют специальный прибор. Однако если вы хотите настроить спутниковое ТВ самостоятельно, не обязательно покупать такое дорогостоящее устройство. Достаточно скачать специальную программу для смартфона или планшета, которое определяет по GPS ваше положение относительно спутников и указывает на них направление. Также можно повернуть антенну и конвертер под заданными углами, которые может рассчитать специальная программа.

В этой статье мы рассмотрим способы, которые можно использовать для определения направления на спутник при самостоятельной настройке.

Программы (приложения) для настройки спутникового ТВ

Мы рассмотрим приложения для Android, так как это самая популярная мобильная ОС. Для iOS есть аналогичные приложения с похожими названиями. Загрузить их можно из Play Market и App Store соответственно.

SatFinder

Самое популярное приложение. Есть версии для iOS и Android. К сожалению, популярность породила множество клонов этой программы с таким же или похожими названиями, но сильно уступающих по качеству.
Программа бесплатная, с простым и понятным интерфейсом. Отлично определяет направление на спутник, при этом, в отличие от многих других приложений, есть возможность выбора конкретного спутника. Единственное, для использования SatFinder нужен смартфон с хорошим экраном, в обратном случае на нем будут плохо видны спутники.

Как пользоваться

Скачайте SatFinder. Запустите приложения и, держа смартфон вертикально, подождите, пока программа определит ваше местонахождение. На вашем смартфоне должна работать функция GPS.

Далее выберите нужный спутник в меню приложения, и оно поможет вам направить антенну точно по его координатам. Желтые стрелки будут указывать направление, в котором следует перемещать смартфон, пока он не станет направлен точно на спутник, после чего цвет стрелок изменится на зеленый, и вы услышите звуковой сигнал. Далее необходимо будет повернуть антенну в нужном направлении.

На видео демонстрируется работа приложения SatFinder

О других приложениях мы расскажем более кратко.

Dishpointer Pro

Похоже на предыдущее приложение, но платное. Главное отличие — у Dishpointer Pro очень хорошо видны спутники на экране. Кроме того, эта программа работает не только через GPS, но и через использование данных мобильных операторов. Актуально для мест, в которых низкий уровень GPS-сигнала.

Мультифид

Это приложение пригодится для использования в нестандартных ситуациях: при установке антенны редкого размера или формы, при настройке одной антенны на несколько спутников через мультифид. Приложение использует только GPS-приемник, наличие камеры не требуется, что позволяет работать на устройствах без камеры (например, некоторых планшетах). Программа платная и довольно сложна в использовании, так как имеет много функций и настроек.

Мастер настройки спутниковой антенны по карте

Если по какой-то причине вы не можете использовать вышеописанные приложения, то используйте сайты с мастером настройки. Результаты будут менее точные, так как местоположение рассчитывается по адресу, а не по конкретной точке.

Как пользоваться мастером настройки

Зайдите на один из специализированных сайтов:
https://geonames.ru/
https://installsat.tv/statja/napravlenie-antenny-po-karte/
https://www. mapsat.ru/

Выберите нужного оператора и (или) спутник
Некоторые сайты предлагают мастер настройки только по операторам, некоторые — только по спутникам, некоторые — оба варианта.

Введите данные о местоположении антенны
Некоторые мастера настройки автоматически определят ваше направление, если ваш компьютер (смартфон) позволяет это делать.

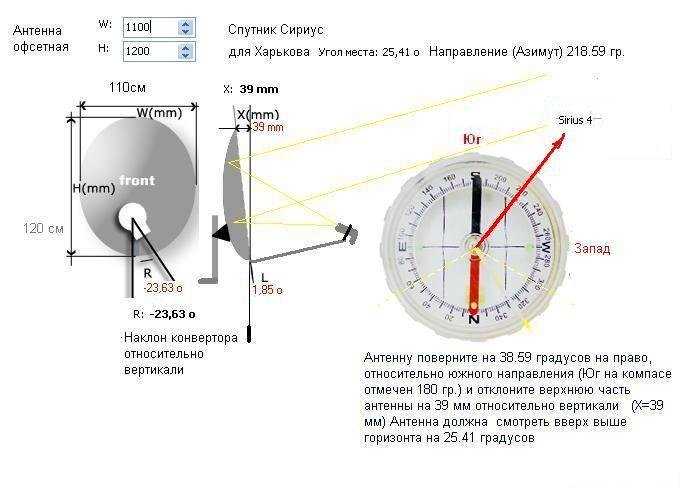

После этого мастер настройки покажет вам следующее:

• лучом на карте направление на спутник,
• азимут: величина для откладывания направления транспортиром на карте,
• магнитный азимут: величина для откладывания направления по компасу,
• угол наклона: наклон зеркала антенны относительно поверхности земли,
• угол места: если это значение отрицательное или близко к нулю, то прием сигнала с выбранного спутника невозможен,
• поворот конвертера, если он требуется: при положительном значении поворачивайте конвертер по часовой стрелке, при отрицательном — против (смотреть на конвертер нужно со стороны антенны).

Определить направление антенны прибором

Такие приборы обычно используют профессиональные мастера по настройке спутникового ТВ. Прибор подает звуковой сигнал, когда антенна наведена на спутник. Можно купить, в т.ч. и б/у, можно взять в аренду.

При настройке антенны прибором (satfinder dvs-sf 500 и аналогичными) выберите нужный вам спутник, и параметры настройки для него покажутся автоматически.

Вот список этих параметров
— sat name — не важно.
— LO Freq: частота гетеродина конвертера.
— Tran Freq: частота трансподера.
— Symbol Rate: скорость потока.
— Pol: поляризация (круговая либо линейная).
— 22K — off (22 кГЦ обычно выключенно).
— DiseqC1.0: выбор выходов дисека, если его нет, ставим off.
— Usals: протокол Usals для мотоподвеса, если его нет, ставим off.
— Buzzers — ON (звуковая сигнализация сигнала)

Смотреть сигнал следует по параметрам S (сила сигнала) и Q (качество сигнала) — медленно поворачивайте антенну, предварительно ее выставив в нужном направлении по компасу, добиваясь максимальных значений качества и силы сигнала.

Настройка спутниковой антенны HOTBIRD — самостоятельная и с мастером, цены

HotBird – европейский спутник с большим количеством зарубежных программ. Хотберд подключают для просмотра итальянских, армянских, арабских, французских, польских, португальских, африканских, а также каналов Ближнего Востока.

Прием производится на комплект оборудования:

• Спутниковая антенна 90-120см.
• Линейный конвертор.
• Ресивер HotBird.
• Кабель.

Каналы без абонентской оплаты (открытые) стабильно принимаются на тарелки 90см.

Кодированные платные зарубежные программы работают на антенны 120-140см (Sky Italia, NOVA, Polsat, Bis TV France). Эти данные для Москвы и Московского региона, а также ближайших областей. Размер антенны для своего региона смотрите по карте покрытия Hotbird.

Установка HotBird

Ремонт HotBird

Инструкция по самостоятельной настройке антенны на спутник HotBird

Определение возможности приема спутника

Направление спутника определяем по программе в интернете или по компасу. Первый вариант: заходим на сайт GEONAMES (DISHPOINTER), выбираем название спутника (Eutelsat Hotbird 13B/13C/13E). Вбиваем точный адрес, смотрим на карту. Направление спутника будет показано цветной линией. Проверяем, выходят ли окна в нужном направлении, проверяем наличие препятствий на пути приема.

Выполнение процедуры по компасу: находим отметку юг и отсчитываем 24 градуса на запад до отметки “204” (указатель юг соответствует 180 градусам + 24 градуса до спутника Хотберд). В этом направлении поступает спутниковый сигнал. Проверяем наличие помех на пути приема.

В случае отсутствия сигнала с окон или стены здания, спутниковая антенна подключается на крыше. Кабель заводится по фасаду или слаботочному стояку.

Внимание! Только специалист после выезда и замера сигнала гарантирует приём спутника! Стоимость услуги составляет 1000 ₽ .

Для самостоятельных замеров используем приставку, где присутствует шкала уровня и качества.

Сборка оборудования, ориентация на спутник.

Процедуру выполняем при помощи ресивера с телевизором или прибора для настройки антенн. Прибор облегчает работу, так как отсутствует необходимость переносить телевизор с приставкой к месту монтажа. Устройство показывает силу и мощность сигнала, присутствует звуковой индикатор. Но есть свои особенности: прибор не определяет, какой спутник он принял, поэтому после получения максимальных значений по прибору, проверяем каналы на ресивере.

В обоих вариантах сперва выставляем параметры спутника в ресивере:

• Название Eutelsat Hotbird 13B/13C/13E.
• Транспондер (частота): 12322МГц, поляризация: H, скорость потока: 27500, коррекция ошибок: 3/4.
• Дисек – выключен. 22KHz -выключено.
• Настройки конвертора (только если требуется): верхний гетеродин 10600 МГЦ, нижний 9750 МГц.

Транспондер можно выбрать из общего списка частот на данный спутник, либо через раздел “Ручной поиск”. На экране у нас появятся 2 шкалы: уровень и качество сигнала. Нам важно заполнение обеих шкал до максимальных значений, но не менее 60-70%. Полный список каналов и частот спутника Hotbird.

Настройка спутниковой антенны HotBird

Перед выполнение работы, находим данные по углу места и азимуту нужного региона (если необходимого города в списке нет, пользуемся программой для расчета SATCALC) :

Регион	Угол места	Азимут
Архангельск	211	13
Волгоград	219	26
Екатеринбург	232	13
Казань	231	21
Калининград	189	27
Краснодар	215	32
Москва	208	23
Мурманск	201	11
Нижний Новгород	215	20
Ростов-на-Дону	215	30
Санкт-Петербург	200	20
Самара	223	21
Тюмень	237	10

• Выставляем тарелку по углу места и азимуту вашего региона (Москва и область угол места 208, азимут 23).
• Конвертор поворачиваем до отметки -15.8°, так чтобы значение оказалось сверху.
• Зеркало антенны выставляем вертикально с небольшим наклоном вниз.
• Медленно передвигаем антенну на 1-2мм влево-вправо, ждем несколько секунд, смотрим на заполнение шкал. Если сигнал не появляется, то меняем расположение антенны (вверх-вниз), продолжаем двигать влево-вправо. Повторяем процедуру, пока не достигнем максимальных значений в двух шкалах, но не менее 60-70%.
• Фиксируем антенну, затягиваем болты

Если по каким-то причинам у вас не получается настроить тарелку Хотберд, либо антенна перестала работать, обратитесь к установщикам Спектр ТВ +7 962 963 31 08.

Мастера по настройке антенн HotBird: вызов Москва и область

Антенщики выполняют следующие виды ремонтных работ:

• Настройка спутниковой антенны.
• Замена конвертора.
• Ремонт или замена кабеля.
• Подключение дополнительных телевизоров.
• Настройка спутниковой приставки.
• Замена зеркала антенны.
• Переустановка системы.
• Укрепление опоры.
• Замена разъемов.
• Прошивка ресивера.

Стоимость работ по настройке спутникового телевидения HotBird 2700 ₽! На произведённые работы предоставляется гарантия 6 месяцев.

Цены на комплектующие:

• Конвертор 1 выход — 610 ₽.
• Кабель— по 38 ₽ за метр.
• Антенна 90см – 2200 ₽.
• Антенна 120см – 6450 ₽
• Молниезащита – 530 ₽
• Выезд за пределы МКАД – 30₽ за км от МКАД

Установщики “Спектр ТВ” обладают значительным опытом работ и имеют профильное техническое образование. Предоставляется гарантия на работы и оборудование.



•
  СЕРГЕЙ
• В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.

Позвонить



•
  ДЕНИС
• В компании с 2012 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая связь.

Позвонить



•
  КОНСТАНТИН
• В компании с 2018 г. Специализация: ремонт, настройка, установка систем спутникового и эфирного ТВ.

Позвонить

Настройка антенны Astra 19 + HotBird 13

Комбинация состоит из двух спутников – Astra 19 и Hotbird 13. Спутники расположены близко, поэтому подключить их можно на одну антенну. Astra 19 – просмотр немецких, французских программ. HotBird – итальянские, польские, арабские, африканские, азиатские телеканалы.

Потребуется оборудование:

• Спутниковая антенна 1.2м-1.4м.
• Конвертор линейная поляризация, 1 выход – 2шт.
• Мультифид – 1шт.
• Дисек-переключатель на 2 – 1шт.

Мультифид – это держатель для второго конвертора.

Стандартная комплектация тарелки предполагает наличие одного крепления. При подключении антенны на несколько спутников, применяется мультифид.

Дисек-переключатель – это устройство, которое будет переключать питание между двумя конверторами (двумя спутниками). Если выбирается канал со спутника Hotbird, то питание подается на соответствующий конвертор.

Процедура настройки на антенну 120см:

• Собираем и устанавливаем тарелку на кронштейн.
• В центральном фокусе подключаем конвертор на Astra 19, так как сигнал с данного спутника слабее.
• Собираем и устанавливаем мультифид по инструкции. Мультифид располагаем слева (антенна перед настройщиком).
• Регулируем расстояние между центром конвертора Astra 19 и центром конвертора Hotbird на 83мм.
• Монтаж дисека: берем 2 кабеля от конверторов,  в 1 вход дисека подключаем кабель от Astra 19, во второй от Hotbird. Выход (out) к ресиверу.
• Подключаем ресивер к антенне и к телевизору, выводим меню на экран.
• Выставляем в приставке рабочую частоту спутника Astra: транспондер (частота): 12 545, поляризация H, скорость потока 22 000, коррекция ошибок 5/6.
• Перед нами 2 шкалы: уровень и качество, по ним будем настраивать антенну.
• Выкручиваем конвертор Astra до отметки -10.3, конвертор Hotbird до отметки -15.8, значения должны оказаться сверху.
• Медленно передвигаем антенну влево-вправо, ждем пару секунд, проверяем заполнение шкал на приставке. Если сигнал не появляется, меняем расположение антенны (вверх-вниз).
• Повторяем процедуру до заполнения шкал. Они должны быть заполнены не менее, чем на 60-70%.
• Настраиваем каналы спутника Astra 19 на ресивере. Если все каналы найдены и стабильно работают, то начинаем настраивать дисек-переключатель.
• В разделе настроек дисека, выставляем “включить” функцию переключателя.
• Заходим в настройки. Версия должна соответствовать той, что написана на корпусе устройства.
• Выставляем теже входа, которые использовали при соединении. Могут обозначаться либо цифрами – 1,2, либо буквами A, B.
• На первом входе Astra, на втором Hotbird.
• Настраиваем каналы на Hotbird. Если сигнала нет, или он слабый. Двигаем конвертор Hotbird влево-вправо, проверяем заново.
• Фиксируем антенну, затягиваем болты.

Настройка антенны на 3 спутника Amos 4 + Sirius 5 (Astra 4W) +HotBird 13

Комбинация состоит из 3 спутников: Amos 4W, HotBird 13E, Sirius 4.9E (новое название спутника Astra 4A). Хотберд – европейские каналы, программы стран Азии и Африки. С Amos и Sirius – каналы на украинском языке.

Потребуется оборудование:

• Спутниковая антенна 120-140см.
• Конвертор линейная поляризация 1 выход – 3шт.
• Мультифид – 2шт.
• Дисек-переключатель на 4 – 1шт

Мультифиды – дополнительные держатели для конверторов. Стандартная комплектация спутниковой тарелки предполагает 1 держатель. Дисек-переключатель будет объединять сигнал от 3 антенн и переключать питание между ними (питание подается на конвертор того спутника, чей канал был выбран на приставке).

Порядок настройки на антенну 120см:

• Собираем и устанавливаем антенну на кронштейн.
• В центральном фокусе выставляем Hotbird. Слева от Hotbird сначала конвертор на Sirius, потом Amos.
• Собираем и подключаем мультифид по инструкции.
• Расстоянии между центрами первого и второго конвертора (Hotbird-Sirius) 83мм, второго и третьего (Sirius-Amos) 87мм.
• Выкручиваем конвертора (см градусы на облучателе): HotBird -15.8, Sirius -20.2, Amos -24.3. Значение должны оказаться сверху.
• Подключаем дисек 1×4: 1 вход Hotbird, 2 вход Sirius, 3 вход Amos.
• Берем с помощью кабеля сигнал с выхода дисека (out) и подсоединяем в антенный вход приставки (LNB IN, ANT IN).
• Соединяем ресивер с антенной и телевизором, выводим меню на экран ТВ.
• В приставке выбираем спутник Hotbird, заходим в лист частот (транспондеров), ищем частоту 12322МГц.
• Полные параметры: частота 12322МГц, поляризация H, скорость потока 27500, коррекция ошибок 3/4.
• Антенну выставляем вертикально, с небольшим наклоном вниз. Предварительная настройка по азимуту и углу места для спутника хотберд упростит задачу (см выше данные).
• Медленно передвигаем тарелку на 1-2мм влево вправо, ждем несколько секунд, проверяем заполнение шкал уровня и качества сигнала на экране.
• Когда данная операция не приносит результата, пробуем двигать зеркало вверх-вниз, продолжаем настройку.
• Добиваемся максимального заполнения шкал сигнала – не менее 60-70%.
• Проверяем настройку каналов на приставке. Если все работает хорошо, сигнал стабильный, приступаем к настройке каналов на другие спутники.
• В ресивере включаем функцию протокола-дисек. Версия должна соответствовать версии подключенного нами дисека. Обычно данные цифры указаны на корпусе. Основная часть переключателей используют протокол 1.0-2.0
• Выставляем нужные входы дисек. 1 вход Hotbird, 2 – Sirius, 2 – Amos. Могут быть буквенные обозначения A-B-C-D.
• Настраиваем каналы со спутников Sirius, Amos. В приставке, как правило, уже присутствует частотный лист. Но можно выполнить и в ручном поиске.
• Частота Sirius: 11766, поляризация H, скорость потока 27 500, коррекция ошибок 3/4.
• Частота Amos: 11140, поляризация H, скорость потока 30 000, коррекция ошибок 3/4.
• Обязательно активируем функцию сетевого поиска, так как это поможет нам настроить весь транспондерный лист спутника.
• Когда платные каналы к просмотру не планируются, выбираем поиск только открытых или FTA каналов.
• Если сигнал какого либо спутника не стабилен, производим подстройку конвертора.

Калькулятор наведения и наведения спутниковой антенны для США

Индекс карт

Спутниковый сервис США Форум: Наведение тарелки

Указывая Миссисипи Тарелка направленная на Аляску

Выберите долготу: Выберите спутник: -180.0 Запад ИНТЕЛСАТ 18 (ИС-18)-177.0 Запад ЯМАЛ 300К -177.0 Запад МУОС-2-176.9Запад NSS-9-164.8 Запад NSS-6-143.0 Запад HISPASAT 30W-4-141.1 Запад США 254-139.0 Запад AMC-8 (GE-8)-139.0 Запад AMC-18-138.9 Запад SPACEWAY 2-137.2 Запад GOES 17- 137,0 West INTELSAT 5 (IS-5)-135,2 West WGS F6 (USA 244)-134,9 West AMC-4 (GE-4)-134,0 West EXPRESS-A4-133,0 West GALAXY 15 (G-15)-132,8 West EUTELSAT 133 ЗАПАД A-131.0 Запад AMC-11 (GE-11)-129.1 Запад SES-15-129.0 Запад GALAXY 12 (G-12)-128.8 Запад CIEL-2-128.1 Запад GOES 15-127.0 Запад GALAXY 13 (ГОРИЗОНЫ 1)- 125. 0 West GALAXY 14 (G-14)-124.9 West AMC-21-123.0 West GALAXY 18 (G-18)-121.0 West GALAXY 23 (G-23)-119.1 West DIRECTV 7S-118.9 West ECHOSTAR 14-118.8 West ECHOSTAR 7-118.7 West ANIK F3-118.3 West HYLAS 1-117.0 West EUTELSAT 117 WEST B-116.8 West EUTELSAT 117 WEST A-116.1 West SIRIUS FM-6-115.3 West XM -4 (BLUES)-115.1 West VIASAT-1-114.9 West EUTELSAT 115 WEST B-114.8 West MEXSAT 3-113.1 West MORELOS 3-113.0 West EUTELSAT 113 WEST A-111.2 West WILDBLUE-1-111.1 West ANIK F2-111.0 West TERRESTAR -1-110.2 West ECHOSTAR 10-110.1 West DIRECTV 5 (TEMPO 1)-110.0 West ECHOSTAR 11-109.2 West TELSTAR 12 (ORION 2)-107.3 West ANIK G1-107.3 West ANIK F1R-107.3 West ANIK F1-107.1 West ECHOSTAR 17 -105.0 Западный АМС-15-104.9Запад SES-11 (ECHOSTAR 105)-104.1 Запад GOES 14-103.4 Запад INMARSAT 3-F2-103.0 Запад SES-3-102.8 Запад DIRECTV 15-102.8 Запад DIRECTV 12-102.7 Запад DIRECTV 10-101.3 Запад SKYTERRA 1-101.2 Запад DIRECTV 9S-101.0 West SES-1-100.9 West AT&T T-16-100.7 West DIRECTV 8-100.0 West MUOS-1-99. 2 West DIRECTV 14-99.2 West DIRECTV 11-99.0 West GALAXY 16 (G-16)-98.0 West INMARSAT 4 -F3-97.1 West ECHOSTAR 19-97.0 West GALAXY 19 (G-19)-95.2 West HELLAS-SAT 2-95.0 West GALAXY 3C (G-3C)-95.0 West INTELSAT 31 (IS-31)-95.0 West INTELSAT 30 (IS-30)-94.9 West SPACEWAY 3-94.2 West AEHF-5 (USA 292)-93.1 West GALAXY 11 (G-11)-92.8 West ICO G1-92.0 West BRASILSAT B4-91.1 West NIMIQ 6- 91.0 West GALAXY 17 (G-17)-89.0 West GALAXY 28 (G-28)-87.2 West TKSAT-1 (TUPAC KATARI)-87.0 West SES-2-86.8 West ASTRA 3A-86.5 West NIMIQ 1-86.1 West SIRIUS FM -5-85.2 West XM-5-85.1 West XM-3 (RHYTHM)-85.0 West AMC-16-84.8 West AMC-2 (GE-2)-84.0 West STAR ONE D1-83.0 West AMC-6 (GE-6) )-82.0 West NIMIQ 4-81.0 West ARSAT 2-78.8 West SKY MEXICO-1-77.0 West QUETZSAT 1-76.2 West INTELSAT 16 (IS-16)-75.2 West GOES 16-75.0 West STAR ONE C3-74.8 West SGDC-73.9Запад AMAZONAS 4A-73.0 Запад ASTRA 1D-72.7 Запад NIMIQ 5-72.0 Запад AMC-3 (GE-3)-71.8 Запад ARSAT 1-70.0 Запад STAR ONE C4-70.0 Запад STAR ONE C2-69.9 Запад VIASAT-2-67. 9 Запад ECHOSTAR 23-67.5 West AEHF-2 (USA 235)-66.9 West SES-10-65.2 West EUTELSAT 65 WEST A-65.0 West STAR ONE C1-63.0 West TELSTAR 14R-63.0 West TELSTAR 19V-61.6 West ECHOSTAR 15-61.5 West ECHOSTAR 16-61.4 Запад ECHOSTAR 18-61.0 Запад AMAZONAS 3-61.0 Запад AMAZONAS 5-61.0 Запад AMAZONAS 2-58.0 Запад INTELSAT 21 (IS-21)-55.5 Запад INTELSAT 34 (IS-34)-55.0 Запад INMARSAT 5-F2-54.0 Запад INMARSAT 3-F5-53.0 Запад INTELSAT 23 (IS-23)-52,5 Запад WGS F5 (США 243)-50,4 Запад INTELSAT 902 (IS-902)-50.0 Запад INTELSAT 9 (IS-9)-47.5 Запад SES-14-45.2 Запад INTELSAT 903 (IS-903)-45.0 Запад INTELSAT 14 (IS-14)-43.2 Запад INTELSAT 32E (IS- 32E)-43.0 Запад INTELSAT 11 (IS-11)-42.4 Запад США 170-41.2 Запад TDRS 12-40.5 Запад SES-6-37.6 Запад TELSAT 11N-37.4 Запад NSS-10 (AMC-12)-36.0 Запад HISPASAT 36W- 1-34,5 Запад INTELSAT 35E (IS-35E)-33,5 Запад HYLAS 4-31,5 Запад INTELSAT 25 (IS-25)-30,0 Запад HISPASAT 30W-6-30,0 Запад HISPASAT 30W-5-30,0 Запад SPAINSAT-29,5 Запад INTELSAT 904 ( IS-904)-27.5 Запад INMARSAT GX5-27. 5 Запад INTELSAT 907 (IS-907)-27.5 Запад INTELSAT 901 (IS-901)-24.8 Запад ALCOMSAT 1-24.5 Запад INTELSAT 905 (IS-905)-22.0 Запад SES-4-20.1 Запад AL YAH 3-20.0 Запад NSS-7- 18.0 Запад ИНТЕЛСАТ 37Э (ИС-37Э)-17.8 Запад СКАЙНЕТ 5С-16.3 Запад ЛУЧ 5Б-15.5 Запад МУОС-3-15.0 Запад ТЕЛСТАР 12В-14.0 Запад ЭКСПРЕСС-АМ8-13.5 Запад КОСМОС 2473-12.5 Запад EUTELSAT 12 ЗАПАД Б-12.0 Запад WGS F3 (США 211)-11.0 Запад EXPRESS-AM44-8.0 Запад EUTELSAT 8 ЗАПАД B-7.3 Запад EUTELSAT 7 ЗАПАД A-7.0 Запад NILESAT 201-5.2 Запад SYRACUSE 3B-5.0 Запад EUTELSAT 5 ЗАПАД B-5.0 Запад EUTELSAT 5 ЗАПАД А-4.1 Западный АМОС-3-3.9Запад ASIASAT 8-3.0 Запад ABS-3A-1.0 Запад INTELSAT 10-02-0.8 Запад THOR 6-0.7 Запад THOR 5-0.7 Запад THOR 7-0.3 Запад METEOSAT-11 (MSG-4)1.9 Восток BULGARIASAT-12.9 Восток RASCOM- QAF 1R3.1 Восток EUTELSAT 3B3.5 Восток METEOSAT-9 (MSG-2)4.1 Восток AEHF-1 (США 214)4.8 Восток ASTRA 4A (SIRIUS 4)5.0 Восток SES-56.0 Восток WGS F1 (США 195)7.0 Восток EUTELSAT 7B7.0 Восток EUTELSAT 7C9.0 Восток EUTELSAT KA-SAT 9A9. 0 Восток EUTELSAT 9B9.2 Восток METEOSAT-10 (MSG-3)10.0 Восток EUTELSAT 10A10.3 Восток ECHOSTAR 2112.0 Восток COSMOS 253913.0 Восток EUTELSAT HOT BIRD 13C13.0 Восток EUTELSAT HOT BIRD 13B13.0 Восток EUTELSAT HOT BIRD 13E13.2 Восток COMSATBW-216.0 Восток EUTELSAT 16A17.0 Восток AMOS-1717.1 Восток INMARSAT 3-F119.2 Восточная ASTRA 1L19.2 Восточная ASTRA 1KR19.2 Восточная ASTRA 1M19.2 Восточная ASTRA 1N19.6 Восточная ASTRA 2B20.1 Восточная ARABSAT-5C20.4 Восточная TIANLIAN 1-0320.6 Восточная SBIRS GEO-2 (USA 241)21.5 Восточная ЛУЧ (OLYMP)21.6 Восток EUTELSAT 21B23.5 Восток ASTRA 3B23.7 Восток ASTRA 2C24.0 Восток WGS 10 (США 291)24.9 Восток ALPHASAT25.1 Восток SKYNET 5B25.5 Восток EUTELSAT 25B25.8 Восток ES’HAIL 226.0 Восток BADR-426.0 Восток BADR-626.0 Восток BADR-526.0 Восток BADR-7 (ARABSAT-6B)26.3 Восток США 27028.2 Восток ASTRA 2G28.2 Восток ASTRA 2F28.5 Восток ASTRA 2E29.0 Восток XTAR-EUR30.4 Восток ARABSAT-6A30.5 Восток ARABSAT -5A31.0 Восток HYLAS 231.2 Восток EDRS-C31.5 Восток ASTRA 5B32. 4 Восток IRNSS-1F32.8 Восток INTELSAT NEW DAWN32.9Восток GALAXY 25 (G-25)33.1 Восток EUTELSAT 33E35.0 Восток RADUGA-1M 335.5 Восток TIBA-135.9 Восток EUTELSAT 36B36.1 Восток EXPRESS-AMU137.8 Восток ATHENA-FIDUS38.0 Восток PAKSAT-1R38.2 Восток ASIASAT 439.0 Восток HELLAS-SAT 4 и SGS-139.0 Восток HELLAS-SAT 340.0 Восток EXPRESS-AM741.4 Восток METEOSAT-8 (MSG-1)42.0 Восток TURKSAT 4A42.0 Восток TURKSAT 3A42.5 Восток NIGCOMSAT 1R44.0 Восток THURAYA-244.3 Восток ASTRA 1F45.0 Восток COSMOS 252045.1 Восток AZERSPACE 2 (IS-38)46.0 Восток AZERSPACE 147.0 Восток SYRACUSE 3A47.5 Восток INTELSAT 10 (IS-10)47.6 Восток YAHSAT 1B47.9Восток INSAT-4CR47.9 Восток GSAT-1947.9 Восток GSAT-3148.1 Восток EUTELSAT 48D48.1 Восток EUTELSAT 80A49.0 Восток YAMAL 60150.0 Восток TURKSAT 4B50.5 Восток NSS-551.5 Восток BELINTERSAT-152.0 Восток TURKMENALEM52E/MONACOSAT52.1A Восток YAHSAT52.5A. 8 Восток SKYNET 5D53.0 Восток EXPRESS-AM654.9 Восток ЯМАЛ 40255.0 Восток GSAT-2955.0 Восток IRNSS-1A55.1 Восток GSAT-855.1 Восток GSAT-1656. 0 Восток EXPRESS-AT156.5 Восток INMARSAT 5-F456.8 Восток WGS F9 ( США 275)57.0 Восток NSS-1257.3 Восток ASTRA 2D58.5 Восток KAZSAT-358.8 Восток BEIDOU 1158.9 Восток TJS-3 AKM59.7 Восток EUTELSAT 7A60.0 Восток INTELSAT 33E (IS-33E)60.2 Восток WGS F2 (США 204)61.0 Восток ABS-4 (MOBISAT-1)61.2 Восток GOES 1362.0 Восток INTELSAT 39 (IS-39)62.6 Восток INMARSAT 5- F162.8 Восток GSAT-7A63.0 Восток COMSATBW-163.3 Восток ASTRA 1G63.6 Восток INTELSAT 26 (IS-26)63.9 Восток INMARSAT 4-F264.1 Восток INTELSAT 906 (IS-906)64.2 Восток INTELSAT 12 (IS-12) )65.0 Восток AMOS-466.0 Восток INTELSAT 17 (IS-17)66.2 Восток SBIRS GEO-1 (USA 230)68.5 Восток INTELSAT 36 (IS-36)68.5 Восток INTELSAT 20 (IS-20)70.0 Восток COSMOS 253370.5 Восток EUTELSAT 70B72. 1 Восток INTELSAT 22 (IS-22)74.0 Восток GSAT-1174.0 Восток INSAT-3DR74.0 Восток GSAT-774.0 Восток GSAT-1874.1 Восток GSAT-1474.8 Восток ABS-2A (МОНГОЛСАТ-1)74.9Восток ABS-275.0 Восток MUOS-475.2 Восток UFO 11 (USA 174)76.0 Восток ELEKTRO-L 276.5 Восток APSTAR 777. 1 Восток TIANLIAN 1-0478.5 Восток THAICOM 678.5 Восток THAICOM 879.1 Восток FENGYUN 2H80.0 Восток TIANLIAN 2-0180.0 Восток. Восток BEIDOU-3 G280.3 Восток COSMOS 251381.0 Восток США 25381.5 Восток CHINASAT 1C (ZX 1C)81.9 Восток JCSAT-2A82.1 Восток INSAT-3D82.3 Восток GSAT-683.0 Восток GSAT-1283.0 Восток IRNSS-1C83.1 Восток GSAT- 3083.1 Восток GSAT-1083.5 Восток TJS-484.0 Восток BEIDOU 1684.9 Восток HORIZONS 285.0 Восток RADUGA-1M 285.2 Восток INTELSAT 15 (IS-15)85.5 Восток INSAT-4B86.2 Восток FENGYUN 2E86.5 Восток KAZSAT-287.5 Восток CHINASAT 12 ( )88,0 Восток ST-288,4 Восток WGS F4 (США 233)88,9Восток TDRS 890.0 Восток ЯМАЛ 40191.5 Восток MEASAT-3A91.5 Восток MEASAT-391.5 Восток MEASAT-3B92.2 Восток CHINASAT 9 (ZX 9)93.5 Восток GSAT-1793.5 Восток GSAT-1594.7 Восток ЛУЧ 5V95.0 Восток СЭС-1295.0 Восток СЭС- 895.2 Восток SKYNET 5A96.5 Восток EXPRESS-AM3397.3 Восток GSAT-998.0 Восток CHINASAT 11 (ZX 11)98.3 Восток CHINASAT 2A (ZX 2A)98.5 Восток THURAYA-399.5 Восток FENGYUN 2G100.0 Восток ASTRA 2A100. 5 Восток ASIASAT 5101.4 Восток TIANTONG-1 1101.4 Восток CHINASAT 9A (ZX 9A)103.0 Восток EXPRESS-AM3103.4 Восток CHINASAT 2C (ZX 2C)104.7 Восток FENGYUN 4A105.0 Восток ASIASTAR105.5 Восток ASIASAT 7105.7 Восток GAOFEN 4107.5 Восток TJS-2108.0 Восток TJS-2108.0 ПУТИХ)108.3 Восточная СЭС-7 (ПРОТОСТАР 2)108.3 Восточная СЭС-9109.2 Восток США 271109.8 Восток BSAT-4A109.9 Восток BSAT-3A109.9 Восток BSAT-3B110.0 Восток BSAT-3C (JCSAT-110R)110.1 Восток JCSAT-15110.5 Восток CHINASAT 10 (ZX 10)110.5 Восток CHINASAT 16 (SJ- 13)110.6 East BEIDOU-2 G7111.0 East AEHF-3 (USA 246)112.1 East FENGYUN 2F113.0 East PALAPA D113.1 East KOREASAT 5 (MUGUNGWHA 5)113.2 East KOREASAT 5A115.5 East ZHONGXING-6B115.9 East KOREASAT 7116.0 East KOREASAT 6116.1 East ABS-7118.0 East TELKOM 3S119.1 East BANGABANDHUSAT-1119.5 East THAICOM 4119.9 East ASIASAT 6122.1 East ASIASAT 9124.0 Восток JCSAT-16124.0 Восток JCSAT-13125.1 Восток CHINASAT 6A (ZX 6A)125.4 Восток SHIJIAN-20 (SJ-20)126.4 Восток ZHONGXING-20A127.0 Восток QZS-3 (MICHIBIKI-3)128. 0 Восток JCSAT-3A128.1 Восток COSMOS 2526128.2 Восток COMS 1128.3 Восток GEO-KOMPSAT-2B128.3 Восток GEO-KOMPSAT-2A128.5 Восток LAOSAT 1129.6 Восток IRNSS-1G129.9 Восток CHINASAT 1A (ZX 1A)130.0 Восток CHINASAT 6C (ZX 6C)130.0 Восток CHINASAT 2D ZX 2D)131.9 Восток VINASAT-2132.0 Восток VINASAT-1132.1 Восток JCSAT-5A134.0 Восток APSTAR 6C134.1 Восток США 283134.5 Восток США 153136.0 Восток JCSAT-17136.0 Восток JCSAT-4A136.0 Восток N-STAR C137.7 Восток США 157 ( МИЛСТАР-2 2)138.0 Восток ТЕЛСТАР 18В (АПСТАР 5С)139.0 Восток SBIRS GEO-3 (USA 282)139.9 Восток EXPRESS-AT2140.0 Восток EXPRESS-AM5140.1 Восток BEIDOU-3 G1140.3 Восток SKY MUSTER (NBN1A)140.4 Восток BEIDOU 3140.7 Восток HIMAWARI-8140.8 Восток HIMAWARI-9142.0 Восток APSTAR 9143.5 Восток INMARSAT 4-F1144.0 Восток SUPERBIRD-C2144.5 Восток BEIDOU-2 G8144.8 Восток SKY MUSTER 2145.0 Восток HIMAWARI-7 (MTSAT-2)145.5 Восток NIMIQ 2146.0 Восток NUSANTARA SATU147.5 Восток ASIASAT 3S149.8 Восток WGS F8 (США 272)150.0 Восток JCSAT-18 (KACIFIC 1)150. 5 Восток BRISAT152.0 Восток OPTUS D2154.0 Восток JCSAT-2B155.0 Восток TJS-1155.7 Восток OPTUS C1156.0 Восток OPTUS 10156.0 Восток OPTUS D3157.0 Восток ТЕЛКОМ 2157.1 Восток INTELSAT 1R (IS-1R)159.0 Вост. .9 Восток JCSAT-RA (JCSAT-12)169.0 Восток HORIZONS 3E171.1 Восток TIANLIAN 1-02172.0 Восток EUTELSAT 172B173.0 Восток TJS-3174.0 Восток EUTELSAT 174A175.0 Восток WGS F7 (USA 263)176.0 Восток NSS-11 (AAP -1)178.1 Восток ИНМАРСАТ 3-F3179.6 Восток ИНМАРСАТ 5-F3

Выберите долготу желаемого спутника на геостационарной орбите, используя выпадающее меню.

Слегка перетащите карту, чтобы переделать расчеты и нарисовать новую синюю линию азимута. Показанная начальная позиция на орбите – 110 градусов западной долготы.

Краткая ссылка:

Для спутникового направления Dish network выберите положение орбиты -110 West или -119 West. Список каналов 110 Вт Список каналов 119W

Для сети DirecTV выберите -95, -99 или -103 орбитальную позицию. Список каналов 95 Вт Список каналов 99W Список каналов 103W

Чтобы разместить местоположение вашего сайта в центре, перетащите карту. я удалил Возможность геокодирования, чтобы ввести свой почтовый индекс или название города, чтобы сэкономить деньги.

Чтобы уточнить точность, нажмите знак «плюс» в навигационных полях в верхней левой части карты. Масштаб увеличится, чтобы вы могли точно определить свое местоположение. Повторить. Если отображается карта типа Google, выберите версию «Карта» или «Спутник», чтобы увидеть изображение со спутника. земли или даже вашего дома!

Эта страница платная. Плата за Google сильно выросла в середине 2018. Чтобы сократить расходы, я удалил возможность центрировать карту, введя название вашего места (это называется геолокацией). Я также удалил вариант просмотра улиц (значок оранжевого человечка). У меня были карты Google с дневной квотой, и когда она закончилась, страница перестала работать для остальных дня. Некоторое время я перешел с Google Maps на растровые карты Mapbox, взимаемые за каждую плитку, но они должны стать устаревшими в 1 июня 2020 года. Поэтому я сделал большое обновление программного обеспечения и изменил страницу на Mapbox GL JS с картами векторного типа. Мапбокс иметь бесплатную загрузку страниц в месяц, и я получаю плату, когда она заканчивается. Если у меня возникнут проблемы, я закрою страницу до конца месяца. Пожалуйста, не перезагружайте эту страницу из соображений экономии.

На этой странице теперь больше рекламы.

Наведение тарелки (установка по азимуту и ​​высоте):

Сначала установите угол возвышения тарелки. это вверх/вниз угол. Используйте шкалу высот на задней стороне тарелки. Также установите поляризацию или угол наклона. Это включает в себя либо вращение LNB или вся тарелка в сборе. Может быть вращение поляризации накипь на горловине подачи или позади тарелки. Лицом к спутнику, по часовой стрелке положительный. Поляризация должна быть установлена ​​на 1 градус точность для передающих антенн, и это обычно включает в себя разговор с VSAT центр. Для определения азимута используйте компас или просто подумайте, где находится солнце. и время суток и смело качайте тарелку боком. Вам следует найти спутник на первом колебании, а затем потратить полчаса на поиски. Повышение действительно важно для долгосрочного качества обслуживания и минимального время отключения во время дождя исчезает.

Наведение антенны (полярная монтировка):

Эта конкретная страница карты содержит дополнительные данные для настройки полярной монтировки. Только ваша широта имеет значение. Вы настроили полярную головку направленный строго на юг и установленный на механизме под двумя углами вверх/вниз. Вам необходимо установить угол главной оси двигателя и небольшой наклон тарелки вниз. С центральным двигателем выровняйте тарелка к ближайшему к югу спутнику. Углы поворота двигателя до на восток положительные, на запад отрицательные. Здесь есть дополнительная информация о настройке полярной монтировки и один из нескольких примеров установка спутниковой тарелки с полярной монтировкой.

Отказ от ответственности и предупреждение о безопасности:

Результаты на этой странице могут быть ошибочными. Широта и долгота не предназначен для слепой навигации самолета, корабля или другого транспортного средства целей. Углы наведения антенны могут быть неправильными. Магнитные азимутальные пеленги являются приблизительными или могут быть недоступны, особенно в отношении полярных регионы.

Используйте на свой страх и риск.

Применяйте здравый смысл и не верьте каждому числу, которое выходит из компьютерной системы. Будьте осторожны с направленной спутниковой антенной, чтобы не повредить других, роняя инструменты. или навредить себе, упав. Широта и долгота не могут быть точный. Используйте GPS в качестве альтернативы.

Эта страница находится на веб-сайте satsig.net и защищена авторскими правами Satellite Signals Limited (c) 2006 – 2020. Все права защищены. Пожалуйста, сообщите мне: [email protected] ваши комментарии и отзывы о технических ошибках или проблемах с этой страницей. Я потратил несколько дней на улучшение этой страницы в начале мая 2014 года, чтобы попытаться сделать так, чтобы она отображала приемлемый вывод на маленьких экранах, например, на мобильных телефонах и планшетных устройствах. Если вы заметили, что какой-либо из спутников, перечисленных в списке выпадающего меню, находится не в том месте, с неправильным названием и т. д., или вы хотите добавить или удалить, пожалуйста, сообщите. Спасибо. В последний раз я обновлял список 26 апреля 2020 года. Я обновляю его каждый год или около того. Для получения самой актуальной информации перейдите в мой список геостационарных спутников. Страница начата 1 июня 2006 г., изменена 25 мая 2017 г. для малых экранов, изменена HTML5 16 мая 2018 г.  Обновлен список спутников. 19Декабрь 2018 г. Кнопка Facebook 14 июня 2018 г. Опция Mapbox добавлена ​​13 марта 2019 г. Режим карты Mapbox/Open Street 10 мая 2021 г. 7 июня 2021 г. Обновлено 27 октября 2021 г. Mapbox версии 2.5.1 для совместимости с IOS15, обновление конфиденциальности 28 февраля 2022 г. 26 февраль 2023.

Satellite Finder Online (PHP)

Satellite Finder Online (PHP)

Текущая версия: 1. 7 (03.09.2019)

Весь контент © Copyright 2019, P. Lutus — Страница сообщений

Цель | Приложение | Детали

(дважды щелкните любое слово, чтобы увидеть его определение)

Цель

“Satellite Finder Online (PHP)” (далее SFO) – это веб-версия моего популярного Java-приложения “Satellite Finder”. Этот сервис предоставляет координаты , чтобы помочь вам найти геостационарные спутники, в первую очередь для тех, кто устанавливает и наводит спутниковые антенны. Если вы являетесь профессиональным установщиком тарелок и планируете быть в поле в то время, когда вам нужна информация о наведении, вы можете также загрузить «Поиск спутников» (обе услуги бесплатны).

Чтобы использовать SFO, просто выберите штат и город или введите почтовый индекс, и эта программа создаст список координат для большинства геостационарных спутников. Вы также можете ввести любое географическое положение, если база данных почтовых индексов не охватывает ваше местоположение.

Под приложением находится более полная документация.

Подробнее

SFO решает проблему, которая становится все более важной, поскольку мы все больше полагаемся на спутниковую связь. По сути, сейчас вокруг Земли по особой орбите вращается кольцо из очень дорогих драгоценных камней. У писателя-фантаста Артура Кларка впервые возникла идея о том, что на определенной высоте спутник будет казаться неподвижным по сравнению с вращающейся землей внизу. Эта высота орбиты, около 22 300 миль, идеально уравновешивает орбитальную скорость спутника со скоростью вращения Земли. Это означает, что мы можем установить спутниковые тарелки, которые указывают на определенные места в небе, и спутники не будут уходить из поля зрения.

Поскольку все спутники расположены прямо над экватором и все они находятся на одной высоте, математические расчеты, необходимые для расчета углов обзора, относительно просты. На самом деле, проблемы при разработке этой страницы (и аналогичного Java-приложения Satellite Finder) больше связаны с управлением огромной базой данных почтовых индексов и связанных с ними позиций, размер которой в настоящее время превышает 40 000 записей.

SFO запомнит введенный вами почтовый индекс, и когда вы вернетесь на эту страницу (при условии, что у вас включены файлы cookie), он повторно вычислит ваш последний введенный почтовый индекс. Но если вы хотите сообщить SFO, какой почтовый индекс нужно вычислить, не вводя его, просто создайте URL-адрес (унифицированный указатель ресурсов, причудливый термин для веб-адреса), который выглядит следующим образом:0006

http://www.arachnoid.com/satfinderonline/index.php?zipcode=98339

Некоторым пользователям потребуется ввести координаты местоположения напрямую, без использования базы данных почтовых индексов. Координаты можно ввести вручную, но опять же, если вы хотите вычислить конкретное положение без необходимости вручную вводить значения, создайте такой URL:

. http://www.arachnoid.com/satfinderonline/index.php?lat=42&lng=-120

Используя эту систему, можно создать личный список URL-адресов, содержащих часто используемые почтовые индексы или позиции, и щелкнуть тот, который необходим для конкретной цели, без необходимости вручную вводить значения.

Помните эти правила:

• База данных SFO содержит не все почтовые индексы, а только (более или менее) те города с населением более 15 000 человек. Чтобы вычислить углы обзора для местоположения без указанного почтового индекса, выполните одно из следующих действий:

  .
  • Выберите ближайший город или введите определенный почтовый индекс (почтовых индексов гораздо больше, чем названий городов), или
  • Введите географическое положение.



• Если вы решите ввести географическое положение, помните, что ввод может быть выражен в десятичных градусах или градусах и десятичных минутах, как показано в этих примерах ввода для 40° 12,5′ северной широты:

  • 40 градусов, 12,5 минут
  • 40,20833 градуса, 0 минут

  Помните, что если вы решите ввести один десятичный градус, как во втором примере выше, убедитесь, что значение минут установлено равным нулю.

• Записи позиций, которые являются частью URL-адреса (как в предыдущем примере), могут быть указаны только в десятичных градусах.
• При создании URL-адреса позиции северная широта и восточная долгота являются положительными, южные широты и западная долгота — отрицательными. Это не относится к записям на самой странице, где предусмотренные переключатели N/S и E/W создают полусферическую информацию.

• Обратимся теперь к таблице данных, столбцов:



• SFO вычисляет магнитное склонение с помощью специального метода, который является довольно точным, более точным, чем необходимо для наведения спутниковой антенны. При использовании магнитного компаса в полевых условиях помните, что практически все существующие тарелки полностью или частично состоят из железа и будут искажать показания компаса, если только компас не будет хорошо удален с самой тарелки.
• Список спутников включает специальный псевдоспутник с пометкой “Калибровка Dish 500”.
