Ежедневно, ежесекундно нас окружают сотни проводов, и это только в жилых домах. Для промышленных знаний использует ещё больше.
Прокладка коммуникаций открытым способом намного экономичнее и имеет ещё одно преимущество – доступность электрической сети в случае необходимости обслуживания и ремонта.
виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры
Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности.
Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.
Содержание
1 Что такое короб для электропроводки
2 Преимущества электротехнического короба
3 Устройство кабель-канала
3.1 Фотогалерея: виды кабельных каналов
3.2 Видео: устройство кабельной проводки в пластиковых коробах под дерево
4 Выбор короба для электропроводки и расчёт его размеров
4.1 Металлические короба
4.2 Деревянные кабель-каналы
4.3 Пластиковые монтажные короба
4.4 Как рассчитать размер кабельного канала
4.5 Виды крепления крышки кабель канала
4.
6 Производители кабель каналов4.7 Видео: наружная проводка в деревянном доме в кабель-канале
5 Последовательность работ по монтажу электротехнического короба
5.1 Видео: установка короба под проводку
6 Производители кабель каналовЧто такое короб для электропроводки
Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.
Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным
Преимущества электротехнического короба
Главные достоинства расположения проводки в кабель-канале заключаются в следующем:
- простота монтажных работ;
- мобильность;
- доступность коммуникаций для модернизации или ремонта;
- возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
- масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.
Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.
При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность
Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.
Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.
Устройство кабель-канала
Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов.
Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.
В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.
Фотогалерея: виды кабельных каналов

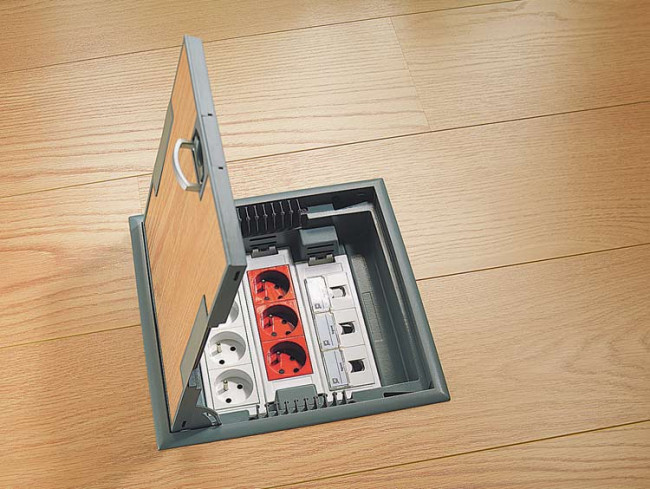

- В кабельном канале можно делать проводку не только по стенам, но и по полу
- Кабель-каналы небольшого сечения применяют для укладки одного-двух проводов
- Если в кабельном канале есть перегородка, уложить в него несколько проводов намного легче
- В зависимости от толщины уклвдываемых проводов в структурированной кабельной сети могут применяться пластиковые коробв разного сечения
- Для того чтобы кабельная сеть гармонировала с общим обликом помещения, можно использовать кабель-каналы, стилизованные под дерево
- При необходимости можно подобрать цветовое оформление кабельной сети под любой дизайн
- На определённых участках кабельной сети можно применять металлические монтажные короба
Видео: устройство кабельной проводки в пластиковых коробах под дерево
youtube.com/embed/XwzPYnp8z1k?feature=oembed” frameborder=”0″ allowfullscreen=””/>Выбор короба для электропроводки и расчёт его размеров
Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.
Металлические короба
Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.
Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами
Деревянные кабель-каналы
Современной промышленностью короба из дерева не выпускаются.
В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.
Пластиковые монтажные короба
Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.
Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров
Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.
Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.
Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам
Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.
Как рассчитать размер кабельного канала
Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей.
К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.
При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети
При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.
Виды крепления крышки кабель канала
Крышка монтажного кабель канала должна плотно закрепляться на коробе.
Для этого используются разнообразные способы и приспособления.
- В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
- В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.
В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса
- Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.
Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.
Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса
Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.
В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.
В деревянный плинтус кабель можно уложить только во время ремонта помещения
Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности.
Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.
Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.
Производители кабель каналов
С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.
Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.
Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.
Видео: наружная проводка в деревянном доме в кабель-канале
Последовательность работ по монтажу электротехнического короба
Установка монтажного короба происходит в несколько этапов.
- Подготовительные работы.
- Крепление короба.
- Укладка кабелей.
- Крепление крышки.
Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.
Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека.
Всё это должно учитываться при разработке проекта энергообеспечения.
Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.
Монтаж кабельной трассы производится в следующей последовательности:
- Разобрать, сняв с него верхнюю крышку.
- Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.
Крепить короб лучше всего через каждые 50 см
- Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.
Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
- Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.
Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
- Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.
Края монтажного короба перед закрытием можно смазать герметиком
Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.Видео: установка короба под проводку
Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.
- Автор: Ангел Плодородия
- Распечатать
Оцените статью:
(2 голоса, среднее: 2.
5 из 5)
Поделитесь с друзьями!
11 типов электрических коробок и как их выбрать
По
Боб Формисано
Боб Формисано
Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 27.05.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Иллюстрация: The Spruce / Джошуа Сон
Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.
Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.
Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.
8 лучших интеллектуальных коммутаторов 2022 года
01 из 11
Металлические и пластиковые электрические коробки
Ель / Марго Кавин
- Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)
Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.
Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы.
Металлические ящики более прочные, пожаробезопасные и безопасные.Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9).0055 косичка ).
Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках
Когда использовать пластиковую или металлическую электрическую коробку
02 из 11 стандартных прямоугольных коробок
Ель / Марго Кавин
- Подходит для: Одиночные выключатели и розетки
Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток.
Обычно они имеют размер 2 x 3 дюйма и глубину от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.
03 из 11
2-местные, 3-местные и 4-местные коробки
Ель / Марго Кавин
- Подходит для: Несколько электрических устройств в одном корпусе
Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок.
Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).
Как пользоваться разборными электрическими коробками
04 из 11
Электрические коробки с круглым поддоном
Ель / Марго Кавин
- Подходит для: Потолочные или настенные светильники весом менее 50 фунтов
Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов.
Обычно они имеют глубину всего 1/2 дюйма или 3/4 дюйма и могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки двух или трех электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.
05 из 11
Восьмиугольные и круглые электрические коробки
Ель / Марго Кавин
- Подходит для: Потолочных или настенных светильников весом до 50 фунтов
Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов.
Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.
06 из 11
Электрическая коробка с потолочным вентилятором
Ель / Марго Кавин
- Подходит для: Потолочных вентиляторов или светильников весом до 75 фунтов
Электрические коробки потолочных вентиляторов используются для вентиляторов или осветительных приборов весом до 75 фунтов, в зависимости от способа установки.
Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.
Совет
Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.
07 из 11 шт.
4-дюймовая квадратная коробка
Ель / Марго Кавин
- Подходит для: Несколько проводников, проходящих в двух или более направлениях
Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.
Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.
08 из 11
Распределительная коробка
Ель / Марго Кавин
- Подходит для: Ограждающие сращивания проводов
Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.
Совет
Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.
09 из 11
Крышки электрических коробок
Ель / Марго Кавин
- Подходит для: Для защиты различных типов электрических коробок
Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).
Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.
10 из 11
Наружная электрическая коробка
Ель / Марго Кавин
- Подходит для: Наружное электроснабжение
Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.
Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.
Электрические коробки для защиты от атмосферных воздействий
11 из 11 шт.
Удлинители коробок
Ель / Марго Кавин
- Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью
Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам.
Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки. Иногда они стоят немного дороже, чем настоящая коробка, хотя обычно они имеют низкую цену для большинства стандартных опций (специальные потребности могут увеличить стоимость).
Металлические ящики более прочные, пожаробезопасные и безопасные.
Обычно они имеют размер 2 x 3 дюйма и глубину от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.
Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.
Обычно они имеют глубину всего 1/2 дюйма или 3/4 дюйма и могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.
Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.
Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.
Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.Выбор электрической коробки
Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.
Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.
Старые рабочие электрические коробки и новые рабочие электрические коробки
Определение распределительной коробки
Это неотъемлемая часть любой домашней электропроводки.
По
Элизабет Вайнтрауб
Элизабет Вайнтрауб
Элизабет Вайнтрауб — опытный, отмеченный наградами эксперт по недвижимости, обладающий более чем сорокалетним опытом продажи и обслуживания недвижимости.
Она неизменно считается ведущим агентом и руководит собственной командой по недвижимости. Элизабет написала книгу об ипотеке, получила звание выдающегося пожизненного члена Клуба мастеров от Совета риэлторов Сакраменто и была номинирована Калифорнийской ассоциацией риэлторов в качестве члена-основателя Института сертификации недвижимости (RECI).
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 26.02.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Эмили Эстеп
Факт проверен Эмили Эстеп
Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде.
Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Ана Кадена
Распределительные коробки являются неотъемлемой частью систем электропроводки как в домах, так и в зданиях. В этих металлических или пластиковых коробках размещаются и надежно защищаются электрические соединения конструкции. Эти электрические корпуса бывают разных размеров и типов.
Распределительная коробка в действии
Распределительная коробка служит общим местом встречи электрических проводов, где они соединяются, прежде чем двигаться дальше. Эти коробки защищают горячие (черные), белые (нейтральные) и заземляющие (зеленые или медные) электрические провода и могут содержать провода других цветов для второстепенных функций и освещения.
Заключенный в кожух провод Romex проходит от главного электрического щита (или вспомогательного щита) к распределительной коробке.
Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для ответвления жилой электропроводки. Провода подключаются к оригинальному проводу Romex и распределяются по другим коробкам с приборами. Все калибры проводов (размеры диаметров проводов) должны быть одинаковыми.
Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, предотвращает попадание влаги внутрь коробки. Крышка также предотвращает воспламенение горючих материалов искрами в случае возникновения дуги из-за неплотного соединения или короткого замыкания.
Безопасность прежде всего при работе с распределительной коробкой
Всегда отключайте питание перед работой с распределительной коробкой. Вы не хотите быть несчастным человеком, который натыкается на очень опасный провод под напряжением.
Предупреждение
Поскольку иногда бывает сложно выяснить, какой выключатель управляет помещением, в котором вы работаете, и часто через одну распределительную коробку проходит несколько ответвленных цепей, лучше отключить главный выключатель.
Знание того, что все питание отключено, устраняет любую путаницу и устраняет риск потенциально фатальной ситуации. Небольшое неудобство заключается в том, чтобы сбросить цифровые часы, чтобы предотвратить травмы или смерть.
Наконец, проделайте отверстие, чтобы обеспечить путь для проводов, чтобы войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки с помощью гаек. Если вам трудно скрутить провода вместе, используйте плоскогубцы, чтобы обернуть черный к черному и белый к белому, прежде чем прикреплять гайку для провода. Затем надежно заземлите коробку.
Установка коробки
Профессионалы обычно рекомендуют установить распределительную коробку, подведя новый провод от главного электрического щита к коробке, а не отводя от существующей электрической коробки. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защититься от потенциального электрического возгорания.
При добавлении цепи в старый дом проложите новый провод Romex от электрощита.
Вы не хотите подключать дорогой телевизор с большим экраном или компьютер с необходимыми данными к старой двухпроводной розетке.
Вы можете купить распределительные коробки в большинстве хозяйственных или хозяйственных магазинов. Распределительная коробка обычно стоит меньше, чем ужин на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Пока вы покупаете коробку в магазине, возьмите пару дополнительных крышек для незакрытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.
Электрики обычно крепят распределительную коробку к прочному конструктивному месту, например к стойке или балке, что важно, если коробка поддерживает светильник. У некоторых распределительных коробок есть крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но большинство этих коробок недостаточно прочны или устойчивы для поддержки более тяжелых осветительных приборов. Обязательно проверьте указанную грузоподъемность используемой коробки и вес устанавливаемого прибора, и никогда не используйте коробку с крылышками для установки потолочного вентилятора.
