Коробка монтажная под розетку: особенности выбора и установки

Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.

Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

• Материал, из которого изготовлена стена.
• Размер и форму отверстия под розетку или выключатель.
• Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику.

Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка.

Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике.  Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.

п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.



Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.



Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом

межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.



Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Коробки установочные – Электросистемы

Описание

Применение установочных коробок и их выбор

Установочные коробки кроме розеток могут применяться также для монтажа датчиков, выключателей, светорегуляторов, блоков защиты галогенных ламп и т.д. Использование качественных и современных монтажных коробок – необходимость для любого помещения, соответствующего правилам пожарной безопасности.

В зависимости от места установки, различают несколько типов установочных коробок:

• Коробки для монтажа в гипсокартонные и полые стены.Применяются в сочетании с гладкими или гофрированными рукавами для устройства силовых сетей. Они изготавливаются из негорючей пластмассы и имеют степень защиты: IP30. Такие коробки снабжены металлическими лапками, позволяющими их надежно крепить в гипсокартонных стенах. В них, помимо электрических розеток, можно устанавливать выключатели, розетки для телефонной линии или компьютерной сети.

• Коробки для кирпичных или бетонных стен. Выпускаются следующих размеров: диаметром 60, 68, 70 мм и глубиной от 40 до 70 мм. Некоторые модели имеют специальные замки для стыковки друг с другом, что позволяет легко их собрать в многоместный блок. Стандартное расстояние между центрами соседних розеток составляет 71 мм. Коробки имеют несколько отверстий для проводов, закрытых тонкими перегородками, которые можно в нужном месте быстро удалить. Также выпускаются установочные коробки квадратной или прямоугольной формы на несколько розеток.

• Коробки, предназначенные для заливки в бетон. Применяются на предприятиях, изготавливающих железобетонные плиты для панельного домостроения.

Как выбрать установочную коробку?

Очень часто возникает вопрос о том, как выбрать установочную коробку для монтажа. Первое на что нужно обращать внимание – это ее диаметр, ширина, а также место предполагаемой установки.

Если вы планируете монтировать коробку в стену, выполненную из гипсокартона, то обращайте внимание на наличие специальных зажимов (креплений), которые позволяют закрепить установочную коробку в гипсокартонной стене. Для кирпичной или бетонной стены подойдет коробка любого типа, в том числе предназначенная для установки в гипсокартонную стену.

Выбирать диаметр и глубину коробки необходимо в соответствии с размерами монтируемой в нее внутренней части розетки или выключателя и других элементов (проводников, клеммника). Оптимальный вариант – выбирать коробку при приобретении розетки или выключателя.

Подрозетники и установочные коробки для сплошных стен

Блочный (модульный) подрозетник Hegel КУ1101 Ø68х45мм для подштукатурного монтажа
	Благодаря специальной конструкции блочные (“с ушами”) коробки Hegel КУ1101 соединяются между собой для вертикальной или горизонтальной установки нескольких механизмов с межосевым расстоянием 71 мм. Отличительной особенностью модульных подрозетников Hegel КУ1101 является наличие двойного замка, что делает конструкцию из соединенных коробок более жёсткой. Комплектуются двумя саморезами. Материал — полипропилен, огнестойкость 650°C. Степень защиты — IP20.
Подрозетник модульный GUSI С3М1 Ø60х40мм (“с ушами”) для сплошных стен
	Модульные (блочный) подрозетники GUSI С3М1 Ø60х40мм (в народе их называют “с ушами”) предназначены для соединения между собой в несколько штук для установки розеток и выключателей в многоместные рамки. Размеры — d=60мм, h=40мм. Комплектуются двумя саморезами. Материал — полипропилен. Степень защиты — IP30.
Подрозетник модульный GUSI С3М3 Ø68х45мм (“с ушами”) для сплошных стен
	Блочный модульный подрозетник GUSI С3М3 от коробки С3М1 отличается только увеличенными размерами.  Размеры — d=68мм, h=45мм. Комплектуются двумя саморезами. Материал — полипропилен. Степень защиты — IP30.
Коробка установочная модульная ELFO 018-11 Ø60×42мм
	Диаметр — 60 мм, глубина — 42 мм. Степень защиты IP20. Крепежное расстояние 60 мм. Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.
Коробка установочная модульная ELFO 020-11 Ø64×42мм
	Диаметр — 64 мм, глубина — 42 мм. Степень защиты IP20. Крепежное расстояние 60 мм. Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.
Коробка установочная ELFO 018-15 Ø60×63мм
	Диаметр — 60 мм, глубина — 63 мм. Степень защиты IP20. Крепежное расстояние 60 мм. Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.
Коробка установочная усиленная модульная ELFO 022-11 60×60х42мм
	Ширина стороны — 60 мм, глубина — 42 мм. Степень защиты IP20. Крепежное расстояние 60 мм. Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Установочные коробки –

Без установочных коробок не обходится ни один ремонт. Они необходимы для надежного крепления выключателя или розетки в приготовленном отверстии в стене. В народе их еще называют подрозетник – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, димеры, регуляторы теплого пола и т. п.
Наш завод производит установочные коробки для бетонных стен и гипсокартонных перегородок (со специальными лапками). Также немаловажную роль играют их размеры, у нас вы можете купить подрозетники внутренними диаметрами 60-68мм и глубиной 40-45мм. Максимальный внешний диаметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм. Мы предлагаем как одинарные коробки, так и стыковочные которые предназначены для установки нескольких розеток в одну рамку.
С установкой розеток и выключателей мы разобрались, но что делать с кучей проводов которые надо между собой соединить на пути к щитовой?! Для этого понадобится коробка соединительная электрическая, она имеет сразу несколько названий – дозовая, распределительная, распаячная или ответвительная. Она представляет собой пластиковую коробку с крышкой, круглой или квадратной формы по торцам и снизу которой имеются отверстия для ввода провода. Распределительные коробки выполняются для открытой и скрытой проводки.
Дозовые коробки созданы, чтобы мы могли смонтировать всю проводку внутри комнат, а не тянуть провод от каждой розетки до автоматов, а также для защиты от случайных прикосновений человека к оголённому проводу, как защита от пыли, грязи и воды. Благодаря, довольно большим размерам, они позволяют соединить внутри себя большое количество проводов, а после этого просто прячутся в зависимости от типа крепления, настенные — под обои, а потолочные остаются под натяжными потолками. Маленький лайфхак, прежде чем прятать дозовые коробки сфотографируйте их точное месторасположение и сохраните это фото, так как найти их через несколько лет довольно трудно.

Подрозетник. Виды и устройство. Применение и монтаж. Особенности

Подрозетник – это монтажная коробка, предназначенная для установки механизмов розеток, выключателей и других электроустановочных элементов в стену при прокладке скрытой электропроводки.

Как устроен подрозетник

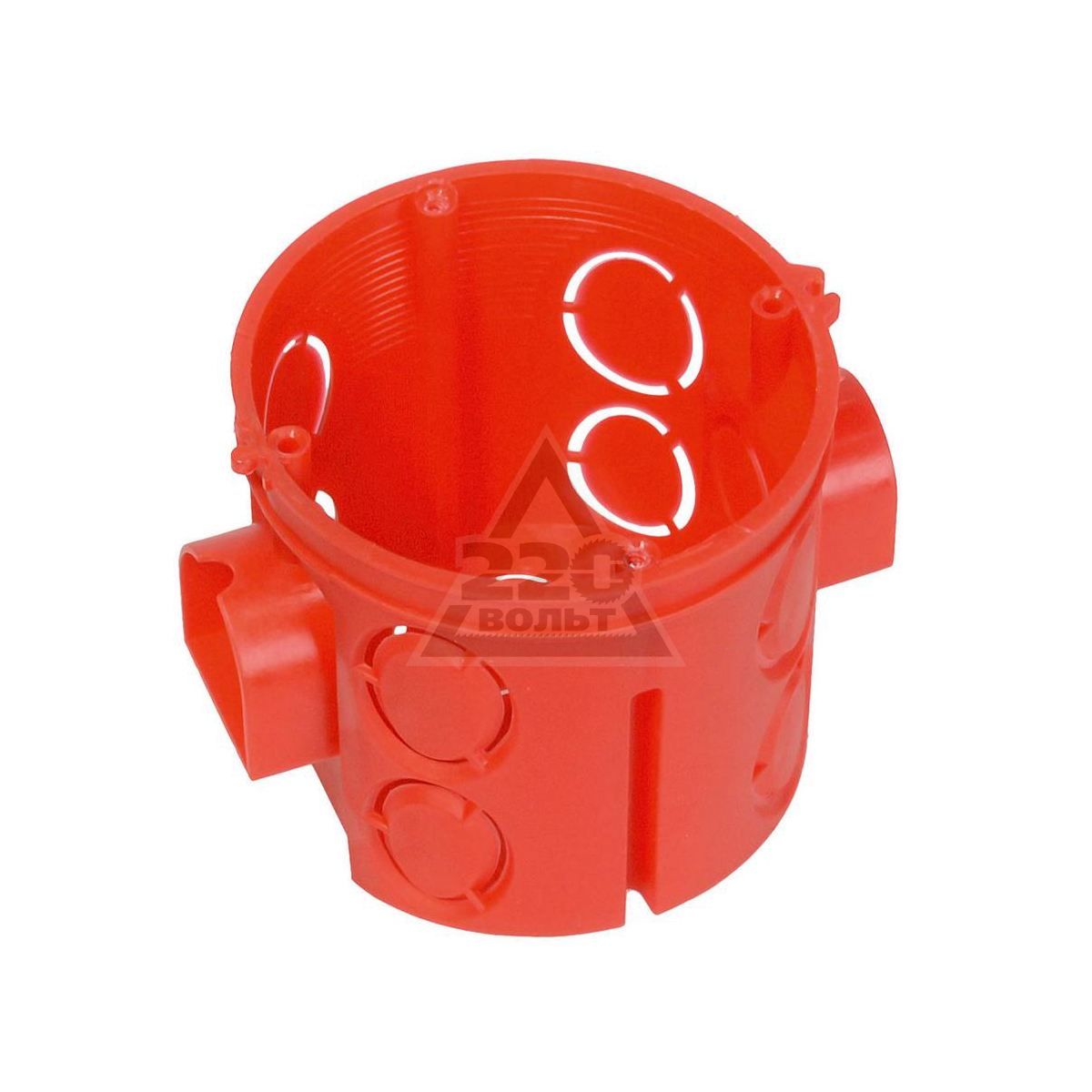

Подрозетники представляют собой цилиндрическую чашу, которая монтируется в отверстие в стене. В него выводится конец скрытого в штробе кабеля. Зачищенный край провода соединяется с электроустановочным изделием, после чего оно помещается в монтажную коробку.

Подрозетники в большинстве случаев имеют универсальное устройство, что позволяет монтировать в них любые электроустановочные элементы:

В задней и боковых стенках подрозетника обычно имеется перфорация для выбивания сквозного отверстия для ввода кабеля. Это исключает необходимость сверления.

Непосредственное прикрепление механизма розетки или другого устройства к подрозетнику может выполняться двумя способами:

1. На саморезы.
2. Зацепом лапок.

Самым надежным является крепление любого механизма в подрозетнике с помощью двух саморезов. Они могут располагаться относительно друг друга по горизонтальной или вертикальной оси. Многие подрозетники имеют на своем корпусе 4 отверстия, поэтому являются совместимыми со всеми устройствами. Если же отверстия на розетке или выключателе располагаются только по вертикали или горизонтали, то необходимо подбирать к ним соответствующий подрозетник.

Крепление саморезами к корпусу установочной коробки особенно актуально при установке розеток. Это потому что при вытягивании вилки, их механизм может вырываться из коробки. Если он закреплен винтами, то это исключается. Несмотря на надежность такого способа монтажа, данные подрозетники используются не всегда. Дело в том, что они должны устанавливаться в стену идеально ровно. Если же допустить перекос, то компенсировать его слегка провернув розетку не получится, поскольку посадочные отверстия на ее рамке и самой коробке не совпадут.

Установка оборудования в монтажную коробку путем зацепа лапок менее надежная, но достаточно распространенная. При монтаже допускается небольшое смещение подрозетника. Розетки или выключатели выравниваются распорными лапками, они распираются в стенки коробки, обеспечивая крепкую стыковку. Такой метод установки больше всего подходит для выключателей и диммеров. Внутри установочной коробки имеются рельефные насечки, препятствующие вырыванию лапок механизма.

Материалы изготовления

Установочные коробки изготавливаются из двух материалов:

1. Пластик.
2. Металл.

Пластиковые подрозетники наиболее распространенные, что обусловлено их низкой стоимостью и диэлектрическими свойствами. Современные коробки изготавливают из негорючих видов пластика, поэтому они имеют универсальное применение. Единственным недостатком подрозетника из пластика выступает его упругость. Он пружинит в стене, поэтому если выключатель или розетка закреплены в нем лапками, то механизм возможно вырвать или сместить. По этой причине важно использовать коробку с толстыми стенками.

Стальной подрозетник проводит электричество, поэтому его применение на порядок опасней. Данные установочные коробки почти не используются. Изначально они пользовались спросом благодаря стойкости к горению, но современные изделия из пластика тоже имеют такое качество. Монтажные коробки для розеток из стали менее удобны в работе, но все же они имеют одно достоинство – обладают высокой жесткостью. Это является крайне полезным при монтаже с использованием разводных лапок.

Стальные подрозетники склонны к коррозии. В дальнейшем это качество может принести дополнительные трудности. К примеру, если надобность в розетке или выключателе в одном месте отпадет, то установочную коробку не вынимая можно замазать штукатуркой. Если она сделана из стали, а ее оцинковка уже сошла, то периодически поверх штукатурки могут проступать пятна ржавчины. Они заметны на обоях или просто окрашенных стенах. В случае с пластиковым подрозетником такое никогда не случится.

Отличия подрозетников по способу установки

Установочные коробки разделяют на 3 вида по назначению. Они бывают:

1. Для полнотелых стен.
2. Для гипсокартонных перегородок.
3. Под плинтус.

Для полнотелых стен используются коробки подразумевающие крепление путем замуровывания. Они используются на стенах из бетона, кирпича, газобетона и прочих подобных материалов. Для их применения в стене с помощью специальной коронки сверлится отверстие, затем в него по штробе прокладывается кабель. Его конец пропускается через выломанное отверстие в подрозетнике, после чего установочная коробка размещается в отверстии по уровню. Затем из боков оно заполняется гипсом или алебастром. После застывания раствора коробка готова к финишному электромонтажу.

Для монтажа в гипсокартонные стены применяется подрозетник особенной конструкции. Он имеет на своем корпусе 2 упорные площади, которые в свою очередь закрепляются через длинные винты, идущие через всю площадь конструкции. Устройство зажимает стенки из гипсокартона как струбцина или тиски.  Хотя данный тип установочных коробок и держится крепко, но все же он уступает подрозетнику вмурованному в монолитную стену.

Третьей разновидностью подрозетников является установочная коробка под плинтус. Она используется совместно с пластиковым плинтусом. Данная конструкция не подразумевает необходимость врезания в стену. Она просто накладывается по линии прокладки плинтуса. Благодаря своей форме подрозетник аккуратно состыковывается с плинтусом, в котором и прокладывается скрытая проводка. Такой вариант монтажных коробок достаточно редкий, поскольку подразумевается пренебрежение рекомендациями насчет минимальной высоты установки розеток. Данные подрозетники совершенно не подходят для выключателей.

Подрозетники для группы розеток и выключателей

При установке группы розеток или выключателей под одной рамкой, нужно добиться, чтобы все механизмы был установлены с одинаковым зазором. Чтобы дистанция между установочными коробками была идентичной, применяются подрозетники с соединительными перемычками. Они могут сращиваться между собой в единую конструкцию. В результате можно получить блок подрозетников из любого необходимого количества коробок.

Подрозетники могут иметь перемычки для соединения являющиеся частью их корпуса. Также они могут быть съемными. Съемные перемычки для объединения подрозетников полые внутри, поэтому через них можно прокладывать провода в случае необходимости подключения розеток шлейфом.

Также широко используются овальные установочные коробки, рассчитанные под одновременный монтаж сразу нескольких механизмов электроустановочных изделий. Такой подрозетник может быть рассчитан на установку 2-5 корпусов розеток или выключателей.

Особенности монтажа подрозетников

Для установки монтажной коробки в стену, необходимо просверлить в ней отверстие. Оно делается корончатым сверлом. В гипсокартоне применяется коронка для дерева. также возможно вырезать установочное окно обычным монтажным ножом. На кирпиче используется коронка с твердосплавными напайками или алмазным напылением. Для сверления в бетоне применяется ударное корончатое сверло.

Для монтажа подрозетников в полнотелую стену применяются коронки диаметром 68 или 72 мм. Использование последней позволяет при необходимости монтажа группы подрозетников высверливать немного более широкие отверстия, чтобы иметь возможность выставлять коробки по уровню.

Для монтажа в гипсокартон используются коронки по дереву диаметром 64 мм. В получаемом отверстии нужно дополнительно снимать фаску, чтобы подрозетник мог правильно разместиться и не выступать из стены.

Установка подрозетников выполняется на разной высоте, что зависит от того какое оборудование будет в него монтироваться. Для размещения в них выключателей света и другого оборудования, кроме розеток, высота от пола должна составлять 90 см. Непосредственно для розеток рекомендуются крепить установочную коробку на расстоянии 20-30 см от плинтуса. Подъем на такую дистанцию исключает промокание контактов в случае заливания пола водой.

Такой стандарт высоты продиктован правилами безопасности и удобства. Однако он не является обязательным. В отдельных случаях можно размещать подрозетники на любой другой высоте, отталкиваясь от особенностей электротехники, которая будет к нему подключаться. Так установочные коробки для розеток на кухне могут устанавливаться над столешницей, стандартная высота которой составляет 82-86 см. Сам подрозетник размещается над ней на высоте 5-10 см.

Часто бывает, когда нужно расположить розетку за телевизором, который закрепляется на стене с помощью кронштейна. Он может размещаться на самой разнообразной высоте, что зависит от размера его диагонали, поэтому розетка для него может оказаться даже под потолком.

При установке подрозетников нужно обратить внимание, что они могут отличаться между собой по глубине.  У стандартных изделий она составляет 25 мм и 45 мм. Наиболее универсальные коробки 45 мм. Однако бывает оборудование, которое нуждается в более глубоком подрозетнике. Примером может быть терморегулятор для теплого пола. В некоторых случаях для его подключения необходимы более глубокие нестандартные установочные коробки.

Похожие темы:

Jung Коробка установочная для розеток металлическая WB115-230

Раздел каталога: Подъемные рамки Jung

Количество постов: 2

Бренд: Jung

Категория оборудования: Подъемные рамки

Тип изделия: Коробка установочная

Способ монтажа: Встраиваемый монтаж

Ценовой сегмент: Высокий

Базовая единица: шт

Степень защиты (IP): IP20

Дизайн: Классика

Артикул по каталогу: WB 115-230

Кратность отгрузки товара: 1

Материал: Металл

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 “Об утверждении правил продажи отдельных видов товаров перечня товаров”, товар обмену и возврату не подлежит. Товары находящиеся в статусе “Под заказ” требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается

Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Что такое задняя коробка?

Задний ящик – это металлический или пластиковый ящик, который встраивается в стену. Затем к задней панели прикрепляется передняя панель розетки или выключателя.

Какой задний ящик мне нужен?

Для изготовления ящиков используются два основных материала. Бывают металлические задние ящики и пластиковые задние ящики.

Пластиковые задние ящики

Пластиковые используются с каркасной перегородкой, где стена сделана из деревянного каркаса и отделана гипсокартоном.Отверстие обычно вырезают из гипсокартона. Есть две проушины (желтые на рисунке справа), которые плотно прижимаются к гипсокартону, когда винт от лицевой панели затягивается к стене.

Металлические задние ящики

Металлические задние ящики используются в твердых стенах, таких как каменные, кирпичные и бетонные стены. Вырез для этих металлических задних коробок обычно вырезается из материала стены. Проушины на этих задних коробках металлические и обычно фиксируются. Когда вы затягиваете винты на лицевой панели, она плотно прилегает к стене.

Какой тип задней коробки мне понадобится?

Существует много различных типов задних ящиков, но наиболее часто используемые два – это одинарные и двойные задние ящики. Хотя это охватывает большинство сценариев, существует ряд других, таких как двойные одиночные игры и коробки с круглой спинкой, которые используются в других случаях.

Задняя коробка какой глубины мне понадобится?

Опять же, для вашего заднего ящика доступно несколько вариантов глубины. Обычно мы предлагаем, если вы заменяете свою текущую заднюю панель, стоит заменить аналогичную, если вы также не меняете пластину.Некоторым тарелкам нужны более глубокие задние ящики. Читайте дальше, чтобы узнать о них подробнее.

Если вы устанавливаете новые задние ящики, мы всегда советуем не экономить на глубине. Это упрощает установку выключателей и розеток – электрик поблагодарит вас за это позже!

Стандартные розетки и выключатели

Мы рекомендуем следующие глубины для стандартных выключателей и розеток:

Переключатели: 16 мм
Гнездо и диммеры: 25 мм
Разъемы USB: 35 мм
Переключатели для электробритвы и кухонной плиты: 32 мм

Плоские, безвинтовые и тонкие розетки и выключатели

Для тонких, безвинтовых или плоских пластин вам потребуются более глубокие задние коробки, поэтому мы рекомендуем следующие размеры:

Переключатели 25 мм
Розетки и диммеры 35 мм
USB-разъемы, переключатели для бритв и кухонных плит 47 мм

Обратите внимание: Мы рекомендуем размещать металлические задние коробки немного дальше в стене для плоских розеток и выключателей.Это позволит плоским пластинам плотно прилегать к стене. В противном случае пластина может немного отойти от стены, что испортит эффект плоских пластин.

Задние коробки для поверхностного монтажа

При определенных обстоятельствах вы, возможно, не сможете или захотите поставить обратно ящики в стену. В этом случае вы также можете купить задние ящики для поверхностного монтажа, также известные как ящики для одежды. Они часто доступны в той же отделке, что и розетки и выключатели, поэтому они соответствуют передней панели, но имейте в виду, что это не универсальные размеры, поэтому некоторые пластины, особенно большие, могут плохо сидеть на передней панели.Уточняйте детали перед покупкой.

Кабельные вводы для открытых ящиков

Поскольку большинство продаваемых нами коробок имеют декоративную отделку (часто из металла), точка ввода кабеля на этих задних коробках для поверхностного монтажа находится в задней части коробки, а не по бокам, как это часто бывает со стандартными. задние ящики.

Будьте в безопасности!

В то время как опытный мастер может установить задние коробки, будьте осторожны при вырезании или сверлении отверстий в стене. Остерегайтесь скрытых кабелей и труб.Используйте соответствующие средства защиты и в случае сомнений всегда консультируйтесь с квалифицированным электриком!

Как установить розетку в гипсокартон | Руководства по дому

Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон подразумевает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта.Один – вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования. Поскольку он крепится к гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она находилась заподлицо с поверхностью гипсокартона.На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытащите достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его.Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник такого же размера, как коробка. Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки и отделки гипсокартона.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа.Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру. Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие.Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка будет надежно прикреплена к гипсокартону.

Ссылки

Ресурсы

Советы

• Самый простой способ провести провода к отверстию для новой розетки в существующей стене – это пропустить их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.

Предупреждения

• Перед работой с электрическими проводами обязательно убедитесь, что питание отключено. Если вы не уверены, проверьте их с помощью тестера напряжения.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Установка металлической задней коробки

Электрические задние коробки обычно бывают только двух размеров, одинарные или двойные, хотя теперь доступны задние коробки для нескольких двойных или одинарных аксессуаров. Одиночные коробки используются для выключателей света и одинарных розеток или FCU, а коробки с двойной задней стенкой используются для двойных розеток. Здесь мы собираемся установить двойную металлическую заднюю коробку.

Перед работой с какой-либо электрической цепью вы должны убедиться, что она правильно изолирована и не может быть случайно включена.Перед выполнением любых электромонтажных работ прочтите статью о процедурах безопасной изоляции. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если сомневаетесь, сначала проверьте!

В зависимости от того, для чего он будет использоваться, есть несколько коробок разной глубины. Коробка глубиной 16 мм отлично подойдет для выключателя света, но бесполезна для 10-миллиметрового контура душа.Задний ящик глубиной 47 мм больше подходит для душевой кабины, почти в три раза глубже, чем для выключателя света. Задние ящики должны быть установлены на правильном уровне, а также погружены на правильную глубину, обычно это не сложно, но может быть, если материал, в который вы погружаете ящик, находится в плохом состоянии! Высота, на которой теперь расположены розетки и выключатели света, регулируется новыми правилами для новых домов. Если вы добавляете дополнительную проводку в собственном доме, вы можете разместить розетки / выключатели на том же уровне, что и существующие розетки.

Высота розеток в жилых комнатах | Высота розеток на кухне

Начните с измерения расстояния розетки от пола –

Затем измерьте это расстояние от пола и отметьте линию с помощью спиртового уровня –

Теперь возьмите подходящую заднюю коробку и удерживайте ее на линии и обводите вокруг нее. Используя перфоратор и сверло для кирпичной кладки, вы собираетесь просверлить ряд отверстий в том месте, где задняя коробка должна быть утоплена, но сначала измерьте глубину задней коробки и отметьте сверло лентой, чтобы просверлить точную глубину –

Теперь «перчаточный горшок» внутри линий, которые вы нарисовали с помощью перфоратора.

Теперь вырежьте кирпичную кладку с помощью бурового долота и забейте молотком на нужную глубину.В старой штукатурке или при плохой кирпичной кладке это может быть очень сложно и может привести к выпадению большого количества штукатурки!

Вот как должен выглядеть вырез, не волнуйтесь, если отвалится еще штукатурка, потому что отремонтировать его несложно. В примере выше штукатур оштукатуривает всю комнату, это идеальное время для установки розеток и т. Д.!

Выбейте одну из заглушек в задней части коробки и вставьте втулку.

Просверлите два отверстия в задней части коробки и прикрутите коробку к стене с помощью дюбелей и шурупов.Обработайте прилегающую территорию штукатуркой или подходящей шпатлевкой!

Руководство по электропитанию пола: напольные коробки, шины и аксессуары

Floor power – введение

Одно из ваших основных соображений относительно конфигурации вашего офиса или коммерческого помещения – это то, как вы подключаете и подаете питание на электрическое оборудование. То, где вы размещаете розетки и другие порты данных по отношению к столам и рабочим местам сотрудников, будет определять окончательную планировку ваших комнат.

Многие организации обходят эту потенциальную проблему, устанавливая систему электропитания под полом. Прокладка всей электропроводки и проводки данных под полом означает, что вы избегаете протягивания кабелей под столами и по полу, что может привести к опасности споткнуться. Это также позволяет устанавливать розетки в наиболее доступных местах.

Двумя наиболее распространенными решениями для электропитания пола являются:

Хотя это отдельные продукты, они часто используются в комбинации для создания единой интегрированной системы распределения электроэнергии.

Прокрутите вниз, чтобы узнать больше.

Ящики напольные

Какие они?

Напольные ящики – это ящики из стали / нержавеющей стали и пластика, предназначенные для установки в фальшполы. Они бывают разных размеров, и есть разные ящики для разных типов напольных покрытий.

Как они устанавливаются?

Чтобы установить напольный ящик, вы создаете в полу полость подходящего размера, а затем помещаете коробку внутрь нее так, чтобы крышка была заподлицо с поверхностью пола.Затем вы подключаете коробку к кабелям, проложенным под полом.

Коробка разделена на отсеки, в каждом из которых находится плата для принадлежностей и необходимая проводка. Подходящие дополнительные пластины зависят от типа необходимого питания или подключения для передачи данных (например, от сети, Ethernet, HDMI и т. Д.).

Многие новые модели напольных коробов сделаны так, чтобы их можно было «быстро установить» – они спроектированы для быстрой и простой установки без использования каких-либо инструментов или специального оборудования.

Коробки, предназначенные для установки в бетонный пол или на стяжку, производятся в соответствии со спецификациями, обеспечивающими их водонепроницаемость и водонепроницаемость.

Прочтите наше полное руководство по установке напольных боксов

Для каких построек они подходят?

Большинство организаций могут извлечь выгоду из скрытых мощностей. Действительно, напольные коробки широко используются в:

• офисов
• аэропортов
• отелей
• школ
• больниц
• общественных зданий, таких как муниципальные офисы

Посмотреть ассортимент напольных коробок CMD

Шины (трансмиссии)

Какие они?

Сборные шины представляют собой металлические дорожки, в которые встроены вилки.Эти рельсы питают здание от электросети везде, где необходимо электричество, например, в напольные коробки, электрические розетки или другие розетки.

Одно из их основных предназначений – заземление и проведение электричества, чтобы можно было безопасно распределять электроэнергию по всему зданию.

Как правило, существует два вида шин:

• Сборные шины под полом – они прокладываются внутри полостей в системах фальшпола.
• Подвесные шины – крепятся к потолку или стенам

Как они работают?

Шины передают питание от трансформатора к переключателям и предохранителям, которые управляют электрооборудованием.

Дорожки содержат токопроводящие полосы (обычно из меди), помещенные в металлические кабельные каналы. Блок питания подключается к электросети здания, и есть блоки ответвления там, где требуется ответвление электричества для питания напольных ящиков или других розеток.

Подробнее о работе сборных шин

Как они устанавливаются?

Большинство систем сборных шин представляют собой модульные силовые агрегаты и, как правило, устанавливаются под полом в полости фальшпола.

Поскольку они имеют модульную конструкцию, они соединяются вместе, образуя одну длинную дорожку.

Обычно рекомендуется укладывать их параллельными линиями и размещать на расстоянии не более пяти метров друг от друга и не более 2,5 метров от ближайшей стены.

Подробнее об установке шин трансмиссии

Для каких построек они подходят?

Шины типа powertrack можно найти в:

• офисов
• фабрик и мастерских
• супермаркетов и торговых центров
• больниц
• вузов и школ

Посмотреть напольную распределительную систему CMD

Прочие системы электропитания и аксессуары

Кабельные ульи

Кабельные ульи являются альтернативой напольным коробкам и ящикам для перекрытий для обеспечения электропитания под полом и / или источников данных под столами.Быстро и легко устанавливаются, они уходят в полость в полу, сохраняя порядок в кабельных системах и скрывая их от глаз.

Изготовлены из прочного поликарбоната, они имеют внутреннюю прокладку из вспененного материала, которая надежно удерживает кабели, предотвращая их повреждение или нарушение.

Подробнее о кабельных муфтах CMD читайте в нашей брошюре

Уплотнительные втулки

Прокладки в полу представляют собой круглые порты, устанавливаемые для обеспечения доступа к кабелям и розеткам, расположенным под полом, при одновременном сохранении на полу проводки.

Подходит для большинства типов фальшполов, их отверстия позволяют прокладывать кабели от подпольных систем электропитания к столам и рабочим станциям над ними. Они имеют съемные крышки и, как правило, изготавливаются из износостойких негорючих пластиков или полимеров.

Подробнее о прокладках для пола CMD

Напольные розетки и напольные коробки UDHOME – большие ребята

Семейство комплектных устройств UDHOME позволяет размещать силовые, информационные и мультимедийные соединения именно там, где они требуются. Напольные розетки и напольные коробки семейства UDHOME монтируются непосредственно на сырой пол или стяжку и соединяются гибкими монтажными трубами – это не могло быть проще. Благодаря элегантному сдержанному дизайну напольные розетки и напольные коробки UDHOME органично вписываются в интерьер. Когда откидная крышка закрыта, видны только высококачественные поверхности из твердой латуни или чистой нержавеющей стали. Благодаря своей стабильной конструкции напольные розетки и напольные резервуары устойчивы к повседневным нагрузкам в домах, офисах и административных помещениях.

Напольные ящики UDHOME9 и UDHOME9 – идеальное решение для напольных покрытий по уходу за собой, а также выделяются благодаря большому ассортименту оборудования. Напольные коробки предлагают много места для установки силовых, информационных и мультимедийных подключений. Их размеры 140 x 140 мм сочетают в себе элегантный внешний вид и функциональность.

Розетки для напольных коробок отличаются максимальной гибкостью

Для максимальной гибкости напольные розетки и напольные коробки могут, в зависимости от требований, оснащаться средствами питания, передачи данных и мультимедиа, например, с помощью обширной линейки Modul 45 от OBO.Однако вы также можете использовать стандартные устройства других производителей.

Розетки, устройства передачи данных и мультимедиа серии Modul 45 просто вставляются без инструментов, что ускоряет и удешевляет работу. Система может использоваться для широкого спектра применений благодаря стандартным установочным размерам 45 x 45 мм и большому количеству вариантов. К ним относятся HDMI, USB или также аудиоподключения. Благодаря своей компактной конструкции напольные розетки и напольные коробки UDHOME занимают в полу значительно меньше места, чем другие напольные розетки для электромонтажа.Подача кабелей значительно проще: они просто проходят по стандартным пустым трубкам в стяжке до UDHOME. Легкодоступные регулируемые по высоте опоры позволяют без труда подогнать крышки розеток и напольных коробок к верхнему краю напольных покрытий. Дополнительное удлинение по высоте означает, что монтаж будет легким даже на более высоких этажах.

Водонепроницаемая напольная розетка UDHOME2 подходит также для влажного ухода.

Напольная розетка UDHOME2 выделяется своим известным разнообразием и доступна в трех различных версиях: с крышкой из нержавеющей стали, с углублением для покрытия пола и с трубчатым корпусом.Напольная розетка с трубчатым корпусом со степенью защиты IP65 имеет особую особенность, так как она также подходит для использования в полах с влажной уборкой и на стяжках. Трубка защищает монтажный отсек от проникновения воды.

Водонепроницаемая напольная розетка также выделяется тем, что она предварительно оборудована двумя розетками Modul 45, и при желании могут быть установлены два дополнительных модуля передачи данных. Восемь предварительно промаркированных входных отверстий (M25) обеспечивают простое соединение с гибкими монтажными трубками.Крышка водонепроницаемой напольной розетки регулируется по краю напольного покрытия с помощью четырех регулируемых по высоте опор. Для более высоких конструкций можно установить удлинитель с дополнительным диапазоном регулировки 10–60 мм.

UDHOME4: напольный ящик из нержавеющей стали для большего разнообразия

Напольные боксы UDHOME4 предлагают максимальную гибкость и могут быть оснащены розетками, модулями передачи данных или мультимедийными соединениями. Доступны два варианта оснащения, которые можно индивидуально адаптировать к соответствующим требованиям: установка шести устройств при оснащении двумя опорами Modul 45 или установка до четырех устройств при оснащении двумя опорными кольцами.Напольная розетка UDHOME4 также выделяется дизайном. Он может аккуратно вписаться в качественную архитектуру интерьера. Все, что вы видите, – это тонкая металлическая кромка и розетка для шнура. Доступен в версии из латуни или как. Благодаря диапазону регулировки высоты до 30 мм монтажный блок можно отрегулировать до уровня готового пола.

Красивая форма с мощными соединениями, подходящая для установки в стяжку: напольный бокс UDHOME9

Напольные боксы UDHOME9 – самые большие представители семейства UDHOME.В них сочетается ненавязчивый дизайн с широкими возможностями использования. Таким образом, напольные боксы UDHOME9 отличаются широким разнообразием опций оборудования, большим пространством для источников питания, а также для передачи данных и мультимедийных технологий. Напольные боксы UDHOME9 могут быть оснащены 9 опорными кольцевыми устройствами или до 12 устройствами Modul 45. Однако напольные ящики не только мощны с точки зрения оборудования, но и красивы по дизайну: они доступны из нержавеющей стали и латуни.

Розетки OBO из нержавеющей стали в Museo della Pietà в Милане

Главный внешний вид напольных розеток семейства UDHOME: в Museo della Pietà в Милане они вместе с коробкой OKB от OBO создают основу для последнего шедевра Микеланджело и обеспечивают незаметное и гибкое электроснабжение вокруг «Pietà». Ронданини ».Скульптура, изображающая Иисуса и Марию, – последняя и неполная работа Микеланджело. Чтобы обеспечить подачу электричества рядом со скульптурой, в паркетном полу были использованы компактные напольные розетки UDHOME. Их детали из нержавеющей стали, видимые в напольном покрытии, незаметно вписываются в интерьер музея. В сочетании с шинопроводами ОКБ продукция ОБО смогла удовлетворить все требования к планировке и дизайну исторического пространства. Узнайте больше об использовании напольных розеток OBO в Миланском музее.

Установка монтажной коробки

Осторожно

Электричество опасно и может быть опасно. В сомнениях? Вызовите квалифицированного электрика.

Установка монтажной коробки

Доступны различные типы монтажных коробок – пластиковые коробки для поверхностного монтажа, металлические коробки для встраивания (скрытого монтажа), а также патроны для преобразования одинарных монтажных коробок в двойные или тройные коробки для поверхностного монтажа.

Накладной монтаж

Для поверхностного монтажа розетки вам потребуется пластиковая коробка для поверхностного монтажа. Если монтажная коробка должна входить в полую стену, тогда должна быть неглубокая монтажная коробка (глубиной 25 мм), чтобы предотвратить пробивание в полость.

По кладке Держите коробку для поверхностного монтажа на стене в желаемом положении и с помощью спиртового уровня убедитесь, что она расположена горизонтально. Когда он будет горизонтальным, отметьте крепежные отверстия и снимите коробку.Затем просверлите там, где вы отметили крепежные отверстия, и вставьте дюбели в отверстия.

На монтажной коробке определите, где кабель должен входить в коробку, и с помощью плоскогубцев выломайте пластмассовый вход. Теперь пропустите кабель через отверстие и совместите монтажную коробку с просверленным отверстием для крепления. Используйте винты с потайной головкой, чтобы прикрепить монтажную коробку к стене. Прежде чем они будут полностью затянуты, используйте спиртовой уровень, чтобы окончательно выровнять монтажную коробку.

На гипсокартоне

Крепление коробки для поверхностного монтажа к стене из гипсокартона может быть выполнено аналогично кирпичной кладке, за исключением того, что используются другие дюбели, т.е.е. для стен из гипсокартона ..

При размещении монтажной коробки на стене из гипсокартона лучше всего выровнять ее так, чтобы крепежные винты входили в деревянную раму за гипсокартоном. Если вы решите это сделать, важно убедиться, что при необходимости можно ввести кабель сзади.

Утопленный монтаж

Для установки розетки заподлицо потребуется монтажная коробка.

По кладке

Приложите металлическую монтажную коробку к стене в желаемом месте и обведите ее карандашом.Отметьте путь от монтажной коробки для кабеля, чтобы до нее добраться, например от плинтуса. Удалите штукатурку из отмеченной области, сначала отметив карандашную линию, которую вы нарисовали, а затем используя стамеску и молоток.

Как только кирпич обнажится там, где должна идти монтажная коробка, часть кирпича придется удалить. Для этого установите сверло со сверлом по камню и отметьте на сверле глубину монтажной коробки. Затем просверлите кирпич по сетке, как показано здесь:

O O O O O

O O O O O

O O O O O

O O O O O

Наконец, используйте стамеску и молоток, чтобы вырезать оставшуюся глубину, необходимую для монтажной коробки.Убедитесь, что коробка подходит, а затем отметьте и просверлите отверстия, чтобы прикрепить монтажную коробку к кирпичу сзади. Вставьте дюбели в просверленные отверстия, чтобы закрепить коробку. Протяните кабель необходимой длины и вставьте монтажную коробку в отверстие.

Завершите работу, при необходимости оштукатурив коробку и кабельный канал.

На гипсокартоне

После того, как вы определились с местом расположения розетки, обведите монтажную коробку на стене, убедившись, что она расположена горизонтально, с помощью спиртового уровня.Затем следует вырезать отверстие в штукатурке острым ножом. Пропустите кабель через отверстие, затем выберите лучшее отверстие для удаления в монтажной коробке и выбейте его.

Установите втулку в отверстие для кабельного ввода и установите две проушины на монтажную коробку. Затем пропустите кабель через втулку и вставьте коробку в стену так, чтобы оба выступа оказались позади стены. Теперь коробка должна стоять на месте за стеной. Затем розетку можно подключить и прикрутить. Закручивая розетку на место, она зажимает гипсокартон между проушинами и розеткой.

Нужна помощь или припасы?

Обсуждения на форуме

У вас есть вопросы или комментарии по этой теме? Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Тема	Автор:	Ответы	Опубликовано в
В настоящее время нет вопросов по этой теме. Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Вставки для электрических розеток | Астрофлейм

Альтернатива Putty Pad – вставка для внутренней розеточной коробки с огнестойкостью и звукоизоляцией

> Краткий обзор

• Простая в установке альтернатива шпатлевке.
• Доступны одинарные и двойные розетки.
• Протестировано в соответствии с BS EN 1363-1 | BS EN 1364-1 до 120 минут.
• Обеспечивает эффективный акустический барьер как от ударов, так и от звуков, исходящих от воздуха.
• Поддерживает противопожарные характеристики стены – предотвращает или задерживает распространение огня.
• Предотвращает или задерживает проникновение огня в полость стены и поражение конструкции здания.
• Вставки предварительно отформованы для соответствия всем распространенным типам розеток.
• Простая и быстрая механическая фиксация, без клея и беспорядка.
• Можно установить на существующие розетки / выключатели или установить во время строительства стены.
• Заменяет трудоемкую обшивку розеток / выключателей гипсокартоном.
• Вставку блока розеток можно снять и заменить, если требуется дополнительная проводка.
• Уникальная конструкция с фланцами удерживает вставку розеточной коробки на месте во время пожара.
• Акустические испытания согласно BS EN ISO 140-3: 1995 и BS EN ISO 717-1: 1997.

---

ДЛЯ ЗАКАЗА И УКАЗАНИЯ

01329 844 500

продаж @ astroflame.com

01329 844 600

Скачать спецификации в PDF

Для товаров, имеющихся на складе, заказы, полученные до 14:00 (с понедельника по пятницу), обычно отправляются для доставки на следующий рабочий день (с понедельника по пятницу).

---

> Описание продукта Вставки для розеточных коробок

используются для восстановления огнестойкости стены, которая в противном случае была бы скомпрометирована отверстиями и зазорами после установки розеточных коробок.Такая конструкция также восстанавливает акустические и тепловые характеристики стены и ее герметичность.

Вставки

устанавливаются быстро и легко по сравнению с традиционными шпатлевками.

После того, как в стене будет проделано отверстие для утопленного выключателя или розеточной коробки, целостность конструкции и ее способность работать в условиях пожара может быть значительно снижена. Акустические характеристики стены также ухудшаются, и утечка воздуха увеличивается.

Утечка воздуха способствует потере тепла и передаче шума.Одна розетка может пропускать более 3,5 кубических метров воздуха в час, а общая утечка воздуха из всех розеток в комнате может привести к значительным тепловым потерям.

График напротив показывает, как наши вставки для розеток улучшают герметичность при нормальном давлении воздуха в помещении. Правильно установленная вставка может почти соответствовать характеристикам непроницаемой стены.

Материал, из которого изготовлена ​​вставка розетки, является хорошим изолятором, который дополнительно предотвращает потерю тепла и поддерживает целостность изоляции стены.

Акустические характеристики хорошие, оценка -67 дБ

Вставки для розеток быстрее и легче устанавливаются по сравнению с традиционными шпатлевками. В случае пожара фланцевая конструкция вставок гарантирует, что огнестойкий материал останется на месте, чтобы ограничить распространение огня через проникновение в патрон.

Вставки для розеточных коробок Astro FRA разработаны для стандартных размеров пластиковых / металлических одно- / двухсекционных коробок.

Щелкните изображение ниже, чтобы просмотреть размеры вставки гнезда (в мм):

> Наличие товара

Типоразмеры с одинарным или двойным гнездом поставляются по одному на коробку или в коробках по 10 штук на размер.

Доступен в:

• Стандартная глубина – глубина 35 мм
• или Extra Deep – глубина 47 мм

Код товара	Описание продукта	Размер
AFFRASOCSIN	Вставка для розеток Astro FRA, одинарная	35 мм
AFFRASOCDIN	Двойная вставка для розеток Astro FRA	35 мм
AFFRASOCSINX	Вставка для розеток Astro FRA, одинарная, экстра глубокая	47 мм
AFFRASOCDINX	Astro FRA Вставка для розеток Double Extra Deep	47 мм

> Заказать и указать

Пожалуйста, свяжитесь с нами и укажите следующую информацию – Пожалуйста, укажите – Количество / Ссылка на продукт / Торговое наименование / Размер
Типовая формулировка – 10 / AFFRASOCSIN / Astro FRA Socket Box Insert Single / 35 мм

>> Тел .: 01329 844 500 или >> Электронная почта: sales @ astroflame.com

---

> Установка

У нас есть технические представители, которые оказывают помощь в выборе и спецификации продуктов на этом сайте, и с ними следует консультироваться для точной установки и пригодности продукта. Перед любой установкой убедитесь, что мы заранее обсудим это с нами, проектировщиками, генеральным подрядчиком и специалистами по установке. Возможно, потребуется проконсультироваться с другими торговыми предприятиями и / или производителями. Для получения подробной информации, спецификаций и технических совет, пожалуйста, позвоните в наш головной офис по тел. 01329 844 500 или по электронной почте sales @ astroflame.com

> Техническое обслуживание

Все заинтересованные стороны, проектировщик, спецификатор, главный подрядчик и специализированные установщики должны обеспечить доступ, позволяющий регулярно проверять и обслуживать противопожарные уплотнения, а также вести записи о таком обслуживании в течение минимум 12 месяцев, как того требует регулирующий орган. Изменить порядок и при необходимости отремонтировать. Следует сделать ссылку на ASFP TGD 17 – Свод правил установки и проверки средств пожаротушения.

> Компетенция

Жизненно важно, чтобы лица, которым поручено разработать или установить противопожарное оборудование, обладали необходимым уровнем компетентности для профессионального и тщательного выполнения задачи. Требуемый уровень компетентности будет соизмерим с ожидаемой сложностью здания. Все проектировщики должны устранять, снижать или контролировать предсказуемые риски, которые могут возникнуть во время установки, строительства или технического обслуживания при подготовке или изменении проектов.Клиенты должны гарантировать, что главный проектировщик и главный подрядчик выполняют свои обязанности в соответствии с правилами МЧР. Базовый курс ASFP по пассивной противопожарной защите дает важные знания как часть демонстрации компетентности и понимания в этой ключевой специальности противопожарной защиты.

> Дополнительные примечания

Для получения дополнительной информации о требованиях к установке, пожалуйста, обратитесь к данным производителя розеточной коробки и спецификациям настенной розетки, чтобы убедиться в совместимости этого продукта. В случае сомнений, пожалуйста, свяжитесь с технической группой по поводу услуг и технических характеристик стены по тел. 01329 844 500 или по электронной почте sales @ astroflame .com

> Здоровье и безопасность

Продукт не представляет никаких известных опасностей для здоровья во время или после установки. Следует соблюдать обычные правила производственной и личной гигиены. Для получения дополнительной информации о требованиях к здоровью и безопасности обращайтесь к технической группе по тел. 01329 844 500 или по электронной почте [email protected]

.

---

> Технические данные Загрузки

Загрузите и просмотрите следующие доступные спецификации для этого продукта.

Основная информация:

• PDS являются листами технических данных
• Паспорт безопасности продукта является паспортом безопасности
• TDS являются листами технических данных
• INT – это листы данных по установке
• VID являются видеофайлами
• DoP являются декларацией производительности
• CoC являются сертификатом постоянства характеристик
• ETA – это европейский лист технических свидетельств
• Документация UL является сертификатом UL – ЕС

---

> Доставка / возврат

Для товаров, имеющихся в наличии, заказы, полученные до 14:00 (с понедельника по пятницу), обычно отправляются для доставки на следующий рабочий день (с понедельника по пятницу).Все даты, указанные для отправки, являются приблизительными и не гарантируются. Мы постараемся уложиться в эти сроки, но не несем ответственности за любую задержку отправки или доставки, а также за любой ущерб или убытки, вызванные этим. Возможна доставка продукции по любому заказу в рассрочку. Если мы не сможем доставить товар по какой-либо причине, с вами свяжутся, и вы не будете обязаны оплачивать товары, которые не были доставлены, у вас также есть возможность отменить доставленные товары, однако мы должны не несет ответственности за любую потерю дохода или прибыли, которая могла быть вызвана задержкой или недоставкой товаров.

Для получения информации о нашей политике возврата щелкните здесь.

> Задать вопрос

Если у вас есть вопросы по этому продукту или вам нужна техническая помощь, свяжитесь с отделом продаж Astroflame или технической командой, чтобы обсудить ваши требования сегодня. Мы открыты с понедельника по пятницу с 8:00 до 17:30. Вы всегда можете связаться с нами по следующим вопросам:

Т: 01329 844 500

E: sales @ astroflame.
