Установка DIN-рейки в старых электрощитах

Установка DIN-рейки в старых электрощитах часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.

Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования — при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при замене пакетных выключателей на автоматы современного образца; при установке компактных электросчётчиков…

К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится».

И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.

Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.

В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.

Установка несоразмерной DIN-рейки и её некрасивый вынос влево — за пределы панели этажного щита (ЭЩ).

Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился отпилить заготовку нужного размера, и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево — за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.

А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.

Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам сюда!

Din дин рейка как выбрать

Акции

Все акции

Наши видео

Все видео

Новости 1 – 4 из 37
Начало | Пред. | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 019914(2) Код товара: 41511

Светодиодные ленты

Отзывы

Светодиодная лента RT-A98-8mm 24В дневной 4000К 10 Вт/м IP20 5 м Arlight

Арт. KR-92-0020 Код товара: 61106

Коронки

Отзывы

Коронка алмазная 80 мм с центровочным сверлом Kranz

Арт. 12-0126 Код товара: 60500

Паяльники

Отзывы

Паяльник с керамическим нагревателем 100 Вт REXANT Мастер

Арт. 91-0307 Код товара: 62866

Сверла по бетону

Отзывы

Сверло по бетону 8×120 мм цилиндрический хвостовик REXANT

Арт. 235-301

Отзывы

Гирлянда Светодиодный дождь 2х1,5м, постоянное свечение,прозрачный провод, 220В, диоды желтые, 360 LED

Все товары Аксессуары для шкафов и щитов

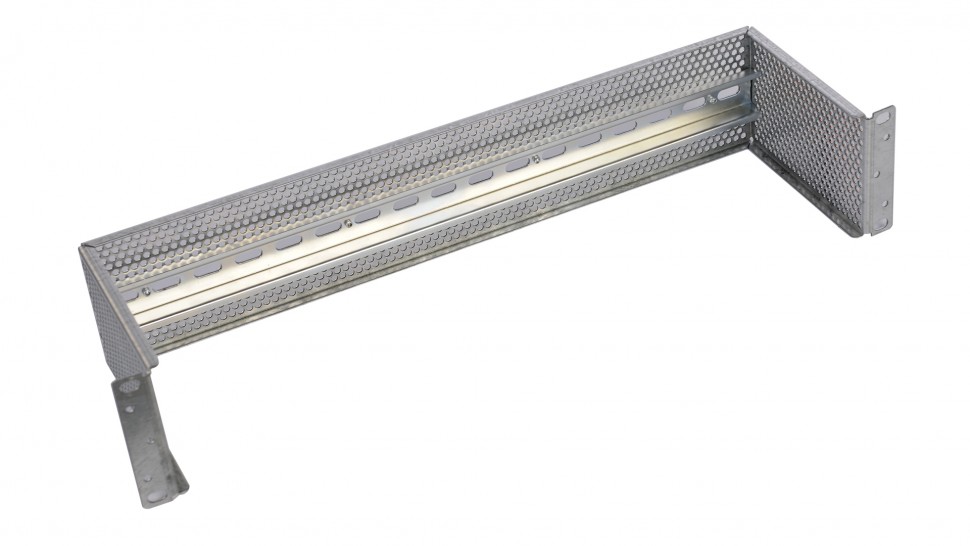

DIN-рейки

для… всего | Хакадей

по:

Поперечное сечение 35-мм DIN-рейки с цилиндрической головкой.

Одна из замечательных особенностей Интернета заключается в том, что он позволяет людям узнавать, чем занимаются другие люди, даже если обычно они мало общаются друг с другом. Например, на некоторых предприятиях DIN-рейки являются частью повседневной жизни. Но долгое время они не были очень распространены в хобби-электронике. Хотя рельсы дешевы, коробки для рельсов не всегда легко или дешево достать, но 3D-печать предлагает решение для этого.

Таким образом, в то время как промышленный мир использует эти удобные рельсы в течение десятилетий, мы начинаем видеть, что хобби-проекты включают их все чаще, и такие люди, как [Makers Mashup], открывают для себя их и находят способы использовать их в проектах и демонстрируют их в этом видео, также встроенное ниже.

Если вы еще не сталкивались с ними, DIN-рейки представляют собой полосу металла, изогнутую в определенной форме с целью установки оборудования, такого как автоматические выключатели. Типичная рейка имеет ширину 35 мм и шляповидное поперечное сечение, что и привело к названию «цилиндрической» рейки.

Канал 25 мм позволяет скрыть проводку, а на поверхности есть отверстия, позволяющие закрепить рейку на стене или в шкафу. Их иногда называют рельсами или секциями типа O или типа Ω.

Есть и другие профили. C-образная рейка имеет форму буквы C, и вы также можете догадаться, как выглядит секция G. Рельсы также бывают разной высоты, но чаще всего встречается 35 мм. Однако есть рельсы 15 мм и 75 мм.

Устройство, прикрепленное к DIN-рейке.

Устройства прижимаются к «полям» цилиндра, когда верх шляпы прикреплен к стене или переборке. Иногда вы можете услышать ширину рельса, выраженную в «модулях». Ширина модуля составляет 17,5 мм, поэтому ширина трехмодульного устройства составляет 52,5 мм.

DIN-рейка появилась в Германии примерно в 1928 году, а современные версии появились в 1950-х годах, а в некоторых местах они используются повсеместно. Между прочим, DIN является аббревиатурой немецкой организации по стандартизации Deutsches Institut für Normung, но сегодня рельсы также соответствуют стандартам IEC и EN.

Если вы хотите узнать больше о DIN-рейках, мы подробно рассмотрели их. Объедините их с готовыми экструзиями и 3D-печатью, и вы сможете создавать разнообразные очень прочные конструкции.

Posted in 3d Printer hacksTagged din, DIN-рейка, DIN-рейки

Руководство по установке корпуса на DIN-рейку

Toggle Nav Переключить навигацию

Меню

Счет

Поиск

Мое сравнение ()

При работе с электронными установками, особенно в области промышленного управления, автоматизации и сетевых приложений, вы, несомненно, встретите на своем пути DIN-рейку. Эти направляющие, названные по аббревиатуре «Deutsches Institut für Normung» или «Немецкий институт стандартов», представляют собой металлические направляющие, используемые для монтажа электронных компонентов в шкафах управления, распределительных коробках или электронных корпусах. Их можно рассматривать как основу сложных электронных установок, поскольку они представляют собой компоненты, в которых автоматические выключатели, контакторы, клеммные колодки, трансформаторы, реле и другое управляющее оборудование размещены в стойке внутри шкафа.

Тот факт, что DIN-рейки изготавливаются в соответствии с отраслевым стандартом, который в настоящее время принят во всем мире, позволяет им быть совместимыми со многими различными электронными компонентами. Таким образом, вы можете быть уверены, что клеммные колодки или автоматические выключатели на DIN-рейке подойдут независимо от производителя. Этот стандарт также позволяет нам производить корпуса на DIN-рейку (иногда называемые «корпусами на цилиндрической рейке»), которые совместимы с уже имеющимися у вас рейками или планируют использовать их в своем следующем проекте. Polycase — отличный ресурс для поиска простых в установке корпусов на направляющих для многих приложений.

Мы рекомендуем использовать эти виды монтажных направляющих и корпусов в любой среде, где вы не хотите возиться с монтажом на панели, или для приложений, таких как панели управления, когда вам нужно центральное расположение для всего вашего оборудования. Более того, DIN-рейки могут помочь вам сэкономить место, а также сократить трудозатраты и затраты, поскольку они позволяют инженерам легко и быстро прикреплять взаимозаменяемые компоненты к рейке. На первый взгляд, эти направляющие упрощают и стандартизируют настройки, так что вы можете легко работать с деталями и продуктами разных производителей.

В этом руководстве мы рассмотрим различные варианты корпусов для DIN-рейки, которые предлагает Polycase, а также информацию о том, как установить ваши электронные корпуса на DIN-рейки и как использовать корпуса, в которых установлены DIN-рейки. Несмотря на то, что большинство заданий на DIN-рейку строго зависят от пользователя, есть некоторые основы, применимые к большинству проектов, которые помогут вам начать работу. Мы также поможем вам определить, какой тип корпуса подходит для ваших уникальных потребностей в DIN-рейке, поскольку вы должны хорошо знать материалы и то, как они ведут себя в определенных условиях.

Корпуса на DIN-рейку: типы и опции

Компания Polycase предлагает два основных типа продуктов на DIN-рейку: комплекты DIN-реек для установки внутри корпусов и корпуса, устанавливаемые на DIN-рейки. Убедитесь, что вы понимаете разницу, прежде чем приступить к работе с DIN-рейкой.

КОМПЛЕКТЫ НА DIN-рейку ДЛЯ ИСПОЛЬЗОВАНИЯ ВНУТРИ КОРПУСА: СЕРИЯ DR — Наиболее распространенным типом корпуса для монтажа на DIN-рейке является тип, в котором установлены DIN-рейки. Мы продаем предварительно установленные комплекты DIN-рейки для этих приложений. Они разработаны для наших корпусов NEMA серий WH, WQ и YH/YQ. Эти типы DIN-реек изготовлены из стали с прорезями и оцинкованы. В комплект индивидуальной DIN-рейки входят два винта для установки.

КОРПУСЫ ДЛЯ МОНТАЖА НА DIN-РЕЙКАХ: СЕРИЯ EK — Второй тип корпусов, которые мы предлагаем, предназначен для монтажа непосредственно на DIN-рейки. Корпус для монтажа на DIN-рейку серии EK подходит для направляющих DIN-35 (рейки 35 мм) и имеет одну сторону с зажимом DIN и одну гладкую сторону для простого нанесения этикеток. Он изготовлен из огнестойкого АБС-пластика, поэтому его можно безопасно использовать в различных помещениях. Продукт включает в себя основание, крышку, зажим для DIN-рейки и четыре винта корпуса.

Если вы просто хотите найти корпус, который позволяет легко установить существующие DIN-рейки, у нас есть хороший вариант для вас. Многие из наших клиентов предпочитают корпуса серии SK с выбивными отверстиями при работе с DIN-рейками из-за центрированных монтажных выступов на основании корпуса, которые помогают при установке DIN-рейки. Эти корпуса изготовлены из поликарбоната, армированного стекловолокном, устойчивы к атмосферным воздействиям и водонепроницаемы. Они производятся в Германии компанией Spelsberg, одним из ведущих производителей электрооборудования.

Несмотря на то, что в настоящее время мы не предлагаем комплекты DIN-рейки, подходящие для нашей серии SK, мы рекомендуем эти корпуса для установки на DIN-рейку из-за централизованных монтажных выступов, которые особенно упрощают сборку DIN-рейки внутри корпуса. В корпусах серии SK также есть выбивные отверстия, которые легко снимаются с помощью отвертки, что позволяет беспрепятственно прокладывать кабели или проводку без дополнительной настройки.

Что нужно знать перед покупкой корпусов DIN

Ниже мы описали, как устанавливать DIN-корпуса Polycase серий DR и EK, но есть несколько моментов, которые следует принять во внимание перед началом установки, чтобы убедиться, что установка безопасна, вплоть до кода. и защищены от повреждений.

Поддержание вашей установки в соответствии с нормами — в США, если вы работаете с электродвигателями, вам необходимо убедиться, что ваши корпуса DIN внесены в список UL. Наши корпуса с DIN-рейками серии DR, а также наши вентиляционные аксессуары соответствуют этому стандарту. Вам также могут понадобиться материалы, которые являются огнестойкими или атмосферостойкими в зависимости от окружающей среды и норм.
Купите корпус, подходящий для вашей среды. Погодозащищенные корпуса NEMA можно заказать для наружного применения или для сред с особенно высокой влажностью, грязью или высокими требованиями. Не устанавливайте на открытом воздухе корпус, не соответствующий стандарту NEMA, так как это может привести к коррозии и повреждению дорогостоящих деталей и тонких проводных соединений внутри корпуса.
Выберите правильный материал корпуса — перед выбором корпуса обратите внимание на металл вашей DIN-рейки. Как правило, для этих приложений мы рекомендуем корпуса из поликарбоната, поскольку они могут безопасно сочетаться с любым материалом DIN-рейки. Если поликарбонат не удовлетворяет ваши потребности, обязательно используйте один и тот же металл для направляющих и корпуса.
Знайте свой размер DIN-рейки. Как правило, стандартной является DIN-рейка шириной 35 мм (TS-35 или DIN-35), но вы найдете варианты шириной 32 и 15 мм. Наши комплекты направляющих DIN для монтажа внутри корпусов соответствуют стандарту 35 мм, и наши корпуса EK-50 соответствуют этому размеру. Комплекты DIN-реек серии DR изготовлены из стали с прорезями толщиной 1 мм в соответствии со стандартом EN 60715.
Подумайте о монтаже — Конечно, если ваш корпус не соответствует вашим требованиям к монтажу, он не будет вам очень полезен. Если корпус EK-50 не подходит для вашего конкретного проекта, вы можете сделать любой корпус монтируемым на DIN-рейку с помощью зажима для DIN-рейки Phoenix Contact или аналогичных продуктов. Вы также можете приобрести у нас аксессуары для корпусов для монтажных комплектов.

Какой из них вам нужен?

При выборе корпуса на DIN-рейку необходимо учитывать следующие основные моменты:

Применение — нужно ли устанавливать рейку внутри корпуса (серия DR) или нужен корпус, который крепится на DIN-рейку (EK- 50)? Вы можете использовать сборку DIN-рейки в приложениях, где вам необходимо разместить источник питания, преобразователь постоянного тока в постоянный, таймер, устройство подавления перенапряжения, интерфейс Ethernet, программируемый логический контроллер, автоматический выключатель, клеммные колодки и многое другое. Ваши компоненты помогут вам определить, какой размер и стиль ограждения рельса выбрать.

Окружающая среда. Убедитесь, что вы выбираете корпус, который выдерживает конкретные условия, в которых он будет установлен. Все корпуса Polycase, в которых размещаются комплекты серии DR, разработаны в соответствии со спецификациями NEMA 4X, поэтому они идеально подходят как для суровых внутренних, так и для наружных условий. В США системы направляющих DIN, которые управляют электродвигателями, должны соответствовать стандартам UL, в частности стандарту 508. Наши корпуса внесены в список UL и удовлетворяют этому требованию.

Размер. Конечно, размер корпуса полностью зависит от того, что вам нужно разместить, и от компонентов, которые будут находиться внутри корпуса. Большая клеммная колодка с десятками разъемов займет гораздо больше места, поэтому обязательно внимательно изучите требования к размерам вашего корпуса. Помните также, что важно оставить место в корпусе для доступа электриков к внутренним компонентам.

Материал — сочетание материалов между направляющей, корпусом, корпусом и другими компонентами может повлиять на производительность, поэтому важно выбрать правильный материал. Алюминиевые корпуса должны быть соединены с алюминиевыми DIN-рейками и т. д., поскольку разнородные материалы могут вызвать коррозию и проблемы с электрическим заземлением. Материал также следует учитывать с точки зрения прочности и экологичности. Корпуса из поликарбоната всегда являются хорошим выбором, поскольку их можно сочетать с любым материалом DIN-рейки.
Вентиляция. Еще одним важным аспектом этих типов корпусов является возможность вентиляции и контроля теплопередачи через отверстия и другие варианты вентиляции. Мы также предлагаем вентиляционные заглушки и другие вентиляционные аксессуары, которые помогают рассеивать тепло. Эти аксессуары внесены в список UL, поэтому они не будут нарушать соответствие требованиям, если они вам понадобятся для вентиляции.

Следующий шаг в выборе корпуса

Если вы уже знаете, какой корпус лучше всего подойдет для вашего проекта, вы можете заказать его прямо сейчас в Polycase. Мы предлагаем как пластиковые, так и металлические корпуса на DIN-рейку. Не забудьте воспользоваться скидками за объем, если вам нужно несколько корпусов или комплектов для выполнения вашей работы. Если вы не видите то, что ищете, обязательно свяжитесь с нами, и мы можем работать с вами, чтобы попытаться настроить один из наших корпусов в соответствии с вашими потребностями. Или вы можете самостоятельно указать индивидуальный корпус, используя наш онлайн-инструмент Quick Quote. Мы всегда готовы помочь вам найти идеальные продукты для DIN-рейки.

Как установить комплекты DIN-рейки серии DR

Комплекты DIN-рейки Polycase серии DR включают DIN-рейку из оцинкованной стали и два винта для сборки. Каждая рейка обрезается по индивидуальному заказу по длине, чтобы соответствовать корпусу WH, WQ или YH/YQ NEMA. Обратите внимание, что, поскольку сталь имеет прорези, мы уделяем особое внимание прорезям, чтобы убедиться, что они совмещены для правильной конфигурации монтажа внутри корпуса.

DIN-рейки могут быть установлены вдоль или по ширине внутри основания корпуса. DIN-рейки крепятся к основанию корпуса с помощью прилагаемых винтов к монтажным выступам (см. пример сборочного чертежа здесь). После закрепления на месте с помощью винтов вы можете начать сборку компонентов на DIN-рейке.

Установка корпусов серии EK-50 на DIN-рейку

Коробка корпуса EK-50 и зажим на DIN-рейку состоят из двух отдельных частей. После того, как ваши компоненты собраны в коробке, вы можете подключить коробку к DIN-рейке с помощью прилагаемого зажима. Сначала вы прикрепите зажим к DIN-рейке в желаемом месте. Затем часть коробки просто защелкивается прямо на зажиме. Его также можно легко снять с зажима, отщелкнув его от зажима, что полезно, если вам нужно переключить электронные компоненты внутри корпуса и т.
